СП 254.1325800.2016 «Здания и территории. Правила проектирования защиты от произ»

5.1Общие положения

5.2Определение уровней прямого звука

где LW -октавный уровень звуковой мощности источника, дБ; a пр -коэффициент, описывающий распространение прямого звука.

где χ -коэффициент, учитывающий влияние ближнего поля, принимаемый в зависимости от отношения расстояния r , м, от акустического центра 1) источника шума до расчетной точки к максимальному размеру источника l max, м, по таблице 1;

Таблица 1 -Коэффициент, учитывающий влияние ближнего поля

φ -фактор направленности источника шума (для источников с равномерным излучением φ = 1);

• S -площадь воображаемой поверхности правильной геометрической формы, окружающей источник шума, по возможности равноудаленной от его поверхности и проходящей через расчетную точку, м² , (рисунок 1);

S 0 = 1 м² .

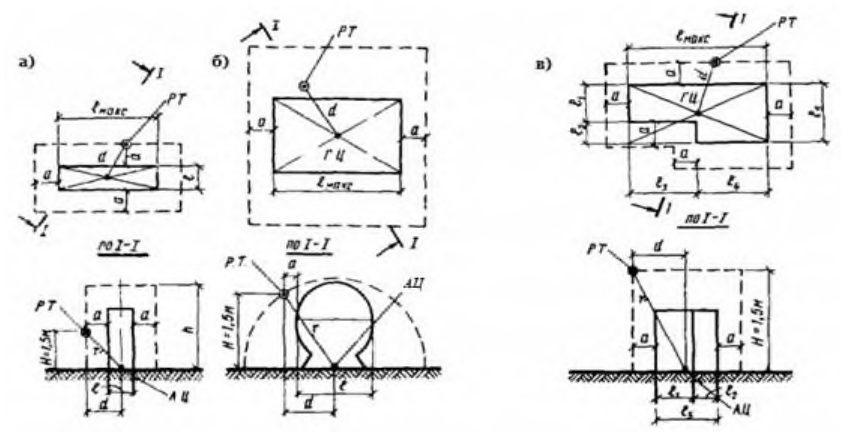

Штриховой линией обозначена воображаемая поверхность, проходящая через расчетную точку; РТ -расчетная точка; ГЦ -геометрический центр источника шума; АЦ -акустический центр источника шума; r -расстояние от акустического центра источника до расчетной точки; d расстояние от акустического центра источника до проекции расчетной точки на опорную поверхность; a -удаление воображаемой поверхности, проходящей через расчетную точку, от огибающего источник шума прямоугольного параллелепипеда S -площадь поверхности, окружающей источник шума и проходящей через расчетную точку

Рисунок 1 -Нахождение воображаемой поверхности окружающей источник шума и проходящей через расчетную точку

1) Если источник шума удален от опорной поверхности на расстояние d и , превышающее одну треть расстояния r 1 между геометрическим центром источника шума и расчетной точкой ( d и > r 1 /3) , акустический центр источника шума совпадает с его геометрическим центром. В остальных случаях за акустический центр, принимают проекцию геометрического центра источника шума на опорную поверхность (пол, потолок, стена, грунт). Примеры выбора акустического центра для источников шума различной формы приведены на рисунке 1.

• при r < 2 l макс S зависит от формы выбранной поверхности. Например, для прямоугольного параллелепипеда S = 2(l макс +2a)h + 2(l + 2a)h + (l макс +2a)(l + 2a) (рисунок 1, a ); для полуцилиндра S = πr[r + (l макс +2a)] (рисунок 1,б); для поверхности более сложной формы - рисунок 1, в;
• при r ≥2 l макс S = Ω r 2 , где Ω -пространственный угол излучения, принимаемый по таблице 2.

Таблица 2 -Пространственный угол излучения источника

5.3Определение акустических характеристик помещения

5.3.1 Акустические характеристики помещения:

• наименование группы, к которой относится помещение в зависимости от соотношения размеров;
• средний коэффициент звукопоглощения α 0 поверхностей в помещении;
• средняя длина свободного пробега l , м, звуковых лучей в помещении между последовательными отражениями;
• средний коэффициент звукопоглощения α ср в помещении;
• акустическая постоянная помещения В , м² .

• соразмерные помещения, у которых отношение наибольшего размера к наименьшему размеру не более 5;
• плоские помещения, у которых D/H > 5; G/H ≥ 4;
• длинные помещения, у которых D/H > 5; G/H < 4.

Если помещение не прямоугольное, применяют усредненные значения D, G и H, определяя их по принципу равных площадей.

где i р α -реверберационый коэффициент звукопоглощения элемента поверхности площадью i S , м² ; n -число поверхностей в помещении (включая ограждающие поверхности, поверхности оборудования, мебели, людей и др.);

Аj -эквивалентная площадь звукопоглощения jго штучного звукопоглотителя, м² ; k -число штучных звукопоглотителей в помещении;

S пом -суммарная площадь поверхностей в помещении, м² .

Примечание -Реверберационые коэффициенты звукопоглощения различных поверхностей и штучных звукопоглотителей определяют по ГОСТ Р 53376. Их значения приводят в сопроводительной документации и в справочной литературе.

Значения α 0 для помещений различных типов допускается принимать по таблице 3.

Таблица 3 -Средний коэффициент звукопоглощения α0 ограждающих поверхностей помещения

Примечание -Приведенные значения α0 относятся к соразмерным помещениям. Для несоразмерных помещений табличные значения α 0 нужно увеличить в 1,4 раза - для плоских помещений; в 1,2 раза - для длинных, чтобы учесть возрастание доли пола с оборудованием в суммарной площади ограждений.

где V с.п. -объем свободного пространства помещения, м³ , определяемый как разность объема помещения и объема, занимаемого расположенными в помещении предметами (оборудование, мебель и пр.).

• в октавных полосах со среднегеометрическими частотами 63 - 1000 Гц α = α 0 ;
• в октавных полосах со среднегеометрическими частотами 2000-8000 Гц по формуле

где α0 - средний коэффициент звукопоглощения поверхностей в помещении, определяемый по 5.3.3; m - постоянная затухания звука в воздухе, м -1 , значения которой следует принимать по таблице 4.

Таблица 4 -Постоянная затухания звука в воздухе m , м -1 , при нормальном атмосферном давлении в зависимости от температуры и влажности воздуха в октавных полосах частот

5.4Определение уровня отраженного звука

где LW -октавный уровень звуковой мощности, дБ; a отр -коэффициент, описывающий вклад отраженного звука в помещении.

• для соразмерного помещения

• для плоского помещения

• для длинного помещения

где В - акустическая постоянная помещения, м² , k - коэффициент, учитывающий нарушение диффузности звукового поля в соразмерном помещении, значения которого принимают по таблице 5 в зависимости от среднего коэффициента звукопоглощения α ср в помещении;

H и G -высота и ширина помещения, м;

В 0 = 1 м² ;

J(α ср , ρ) -функция, описывающая поле отраженного звука в несоразмерном помещении, определяемая по формуле

где ρ -приведенное расстояние, определяемое по формуле

где l -средняя длина свободного пробега звуковых лучей в помещении, м, определяемая по 5.3.4.

Таблица 5 -Коэффициент k , учитывающий нарушение диффузности звукового поля в соразмерном помещении

6.1Общие положения

После выполнения акустического расчета выбирают конкретные мероприятия для обеспечения требуемого снижения уровней шума в расчетных точках. Выбирают тип и размеры звукопоглощающих, звукоизолирующих конструкций (звукоизолирующих кабин, кожухов, звукопоглощающих облицовок и конструкций, акустических экранов), а затем выполняют проверочный расчет снижения уровней шума в расчетных точках.

6.2Выбор расчетных точек

В помещении с одним источником шума или с несколькими однотипными источниками одна расчетная точка берется на рабочем месте в зоне прямого звука источника, другая -в зоне отраженного звука на месте постоянного пребывания людей, не связанных непосредственно с работой данного источника.

В помещении с несколькими источниками шума, уровни звуковой мощности которых различаются на 10 дБ и более, расчетные точки выбирают на рабочих местах у источников с максимальными и минимальными уровнями.

• на рабочем месте в средней части цеха - для помещений с однотипным оборудованием;
• в центре каждой группы - для помещений с групповым размещением однотипного оборудования;
• на рабочих местах наиболее и наименее шумного оборудования, по возможности удаленного друг от друга - для помещений со смешанным размещением разнотипного оборудования.

6.3Определение нормативных уровней шума в расчетных точках

Нормируемые параметры постоянного шума - уровни звука А L A доп и соответствующие им предельные спектры. Нормируемые параметры непостоянного (прерывистого, колеблющегося во времени и импульсного) шума - эквивалентные L A экв доп и максимальные L A макс доп уровни звука А.

Примечание - Уровень звука А, в настоящем своде правил, - корректированный по частотной характеристике А шумомера суммарный уровень звукового давления, определяемый по 6.5.7.

Таблица 6 - Предельно допустимые уровни звука А и эквивалентные уровни звука А, дБ А, в расчетных точках для трудовой деятельности разных категорий тяжести и напряженности

Примечания

1 Дополнительно для колеблющегося во времени и прерывистого шума максимальный уровень звука А L Aмакс доп не должен превышать 110 дБ А , а для импульсного шума, измеряемого по шкале шумомера « I » (импульс) -125 дБ АI.

2 Для шума, создаваемого в помещениях установками кондиционирования воздуха, вентиляции и воздушного отопления, предельно допустимые уровни следует принимать на 5 дБ меньше фактических уровней шума в помещениях (измеренных или рассчитанных), если последние не превышают указанных в настоящей таблице значений, в противном случае на 5 дБ меньше указанных значений.

Примечание -Количественную оценку тяжести и напряженности трудового процесса проводят в соответствии с [2].

Таблица 7 -Предельные спектры, соответствующие установленным в таблице 6 предельно допустимым уровням звука

6.4Выявление источников шума и определение их шумовых характеристик

(раздел 5).

Примечания

1 Источниками шума в помещениях производственных зданий может быть любое, расположенное в них технологическое оборудование, а также системы отопления и принудительной вентиляции, шум от которых в помещение может излучаться через вентиляционные решетки, стенки воздуховодов, проходящих по помещению, или от самих вентиляционных установок, если они размещены в том же помещении. Кроме того, шум в помещение может проникать с прилегающей территории через ограждающие конструкции.

2 Источниками шума на территории промышленного предприятия служат выходящие в атмосферу отверстия крупных и мелких аэрогазодинамических установок, всасывающие и выхлопные отверстия компрессорных станций, шахты и решетки, расположенных в здании вентиляционных установок, воздуховоды, по которым распространяются газовоздушные потоки, вынесенные из здания вентиляционные установки, а также любые шумящие механизмы и установки, расположенные на территории промышленных площадок.

СП 254.1325800.2016

руководствоваться ГОСТ Р 52797.1-2007 (раздел 8).

Примечание -В соответствии с требованиями СП 51.13330 фактические шумовые характеристики источников шума заявляет предприятие-изготовитель машины и оборудования в прилагаемой технической документации по ГОСТ 30691. В некоторых случаях требуемые шумовые характеристики источников шума могут быть получены расчетным путем (например по заявленным уровням звука излучения и/или октавным уровням звукового давления излучения в контрольных точках) или по опубликованным данным, а также в результате измерений, выполненных на аналогичном оборудовании методами, приведенными в ГОСТ 23941 с применением ГОСТ 27243, ГОСТ 30457, ГОСТ 30457.3, ГОСТ 30683, ГОСТ 31252, ГОСТ Р ИСО 3741 .

Примечание -Установленные в ГОСТ 30530-97 (5.2.7, 5.2.8) методы оптимизации позволяют повысить значения ПДШХ мощных источников за счет понижения до фактических значений ПДШХ слабых источников шума или выбора оптимального с акустической точки зрения положения рабочих мест в помещении.

6.5Определение ожидаемых уровней шума в расчетных точках

где LW -октавный уровень звуковой мощности, дБ; a пр и a отр -коэффициенты, характеризующие распространение прямого и отраженного звука в помещении и определяемые по 5.2.3 и 5.4.2 соответственно.

Из формулы (13) следует, что существует расстояние от акустического центра источника, на котором a пр = a отр, и уровень прямого звука равен уровню отраженного звука. Это расстояние r гр, м, называют граничным радиусом.

где В и k -акустические характеристики соразмерного помещения, определяемые по 5.3.6 и таблице 5;

Ω -пространственный угол излучения, принимаемый по таблице 2.

Если источник расположен на полу помещения, граничный радиус определяют по формуле

Расчетные точки, удаленные от источника шума на расстояние, меньшее 0,5 r гр, находятся в зоне действия прямого звука. В этом случае октавные уровни звукового давления следует определять по формуле (13), при a отр = 0.

Расчетные точки, расположенные на расстоянии более 2 r гр от источника шума находятся в зоне действия отраженного звука. В этом случае октавные уровни звукового давления следует определять по формуле

где В, B 0 , k -см. в формуле (8).

Примечание -Рекомендации по определению параметров пространственного распределения звука и примеры их вычисления и использования для прогнозирования уровней шума в производственных помещениях различных типов и оценки акустического качества помещения приведены в ГОСТ Р 52797.3-2007 (раздел 5, приложения А, D)

Октавные уровни звукового давления L , дБ, в расчетных точках в помещении с несколькими источниками шума следует определять по формуле

где LWi -октавный уровень звуковой мощности i -го источника, дБ; a пр i и a отр i -коэффициенты, описывающие распространение прямого и отраженного звука в помещении от i -го источника и определяемые по 5.2.3 и 5.4.3 соответственно.

где LWi , a отр i -см. в формуле (17);

S -площадь ограждения, м² , через которое шум проникает на территорию; S 0 = 1 м² ;

R -изоляция воздушного шума ограждением, дБ, через которое шум проникает на территорию.

При расчете уровня звукового давления в расчетной точке следует учитывать поправку на направленность излучения Φ 10lg , дБ, определяемую по таблице 8 в зависимости от угла ϕ между нормалью к наружному ограждению и направлением в расчетную точку (рисунок 2).

Таблица 8 - Зависимость фактора направленности от угла ϕ

ИШ - источник шума, РТ - расчетная точка

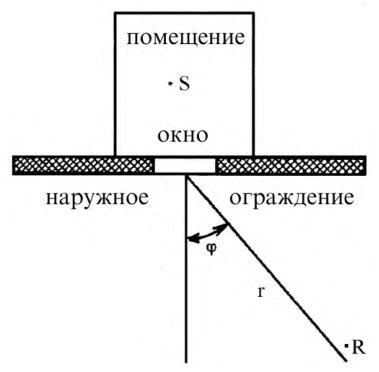

Рисунок 2 -Схема для определения угла ϕ между нормалью к наружному ограждению и направлением в расчетную точку

Изоляцию воздушного шума ограждением следует принимать по паспортным данным на ограждение или рассчитывать согласно [3]. Значения изоляции шума в октавных полосах частот по значениям изоляции, заданным в третьоктавных полосах частот, следует расчитывать по ГОСТ 27296-2012 (7.1.6).

Если ограждение состоит из нескольких частей с различной звукоизоляцией (например, стена с окном и дверью), R определяют по формуле

где S ок , R ок ; S дв , R дв ; S ст , R ст ; S ф - площадь, м² , и звукоизоляция, дБ, окон, дверей, сплошной части наружного ограждения (стены), открытой части форточки (фрамуги), соответственно.

При выполнении наружных ограждений из традиционных строительных материалов (кирпич, бетон и т.п. материалов, применяемых для отапливаемых помещений) R допускается определять по формуле (19) без учёта ст R ст S 0,1 10 -· .

Звукоизоляцию окна с открытой форточкой или фрамугой принимают равной 10 дБ.

где 2м L - октавный уровень звукового давления на расстоянии 2 м от ограждения, дБ, (в случае проникновения шума из соседнего помещения определяют по формулам (13) или (17), в случае проникновения шума снаружи -по ГОСТ 31295.2).

R -изоляция воздушного шума ограждающей конструкцией, через которую проникает шум, дБ, определяемая по 6.5.5;

S - площадь ограждающей конструкции, м² ;

B и - акустическая постоянная изолируемого помещения, м² ;

В 0 и k - см. в формуле (8);

S 0=1 м² .

Эквивалентные октавные уровни звукового давления L экв, дБ, за время воздействия Т , мин, [соответствующее эффективной длительности Т е рабочей смены по ГОСТ 12.1.003-2014 (3.2.3)] следует определять по формуле

где τ j -время воздействия уровня j L , мин; j L -октавный уровень звукового давления в течение времеени τ j , дБ;

N -число интервалов, на которые разбито время воздействия Т.

где Li - октавный уровень звукового давления в iй октавной полосе частот, дБ;

Ai -значение частотной характеристики А шумомера на среднегеометрической частоте ( f сг ) iй октавной полосы, дБ, принимаемое по таблице 9 согласно ГОСТ 17187.

Таблица 9 - Частотная характеристика А шумомера

Эквивалентные уровни звука A непостоянного прерывистого шума, дБ А , следует определять по формуле (21), заменяя L экв на LA экв и j L на Aj L .

где 2м A L -эквивалентный (максимальный) уровень звука снаружи в двух метрах от ограждения, дБ А ;

RA тран.о -изоляция транспортного шума окном, дБ А ;

S о -площадь окна (окон), м² ;

B и -акустическая постоянная помещения, м² , в октавной полосе 500 Гц;

S 0 , B 0 , k -см. в формуле (20).

Звукоизоляцию окна с открытой форточкой или фрамугой принимают равной 10 дБ А ( RA тран.о = 10 дБ А ) .

.

где L - ожидаемый октавный уровень звукового давления (эквивалентный октавный уровень звукового давления), дБ, уровень звука А (эквивалентный уровень звука А ), дБ А , в расчетной точке, определенный по 6.5.1 - 6.5.8 для номинального рабочего дня, характеризующегося эффективной длительностью T е .

6.6Определение требуемого снижения уровней шума

где L - октавный уровень звукового давления, дБ; или уровень звука А , дБ А , рассчитанные в расчетной точке по 6.5;

L доп - предельно допустимый октавный уровень звукового давления, дБ, или уровень звука, дБ А , определенные в расчетной точке по 6.3.

где Li - октавный уровень звукового давления, дБ; или уровень звука А , дБ А , от iго источника, определенный в расчетной точке по 6.5; n - общее число источников шума, учитываемых при расчете суммарного шума в расчетной точке;

СП 254.1325800.2016

9.1Общие положения

Преимущество применения звукоизолирующих кабин - возможность обеспечения практически любого требуемого снижения шума на рабочих местах.

Оконные проемы следует делать минимальными и заполнять толстыми зеркальными стеклами или пластинами, например из плексигласа. По периметру окон должны быть предусмотрены герметичные резиновые прокладки.

При применении двойного остекления между стеклами должна быть сделана звукопоглощающая облицовка по периметру окон.

Конструкцией дверей должна быть обеспечена легкость и простота их закрывания и открывания, плотность и герметичность притворов по всему ее периметру. При высокой требуемой звукоизоляции двери следует выполнять двойными.

9.2Определение требуемой изоляции воздушного шума кабиной

где

• октавный уровень звукового давления, дБ, в расчетной точке в помещении с источниками шума на предполагаемом месте установки кабины, измеренный в действующем цехе или рассчитанный по 6.5;

B и - акустическая постоянная помещения кабины, м² , определяемая по 5.3.6,

Si - площадь ограждения кабины (или его элемента), через которое шум проникает в кабину, м² ;

L доп - предельно допустимый октавный уровень звукового давления, дБ, в расчетной точке в кабине, определяемый по 6.3; т - общее число различных по изоляции элементов ограждений кабины, через которые шум проникает в кабину (стена, перекрытие, окно, дверь и т. п.).

где L и L доп - см. в формуле (29).

где , S i , R i - значения площади, м² , и изоляции воздушного шума отдельными элементами ограждения кабины, дБ, соответственно;

Bи и т - см. в формуле (29).

Необходимые и достаточные по звукоизоляции ограждающих конструкций кабины подбирают по значениям звукоизоляции от воздушного шума по ГОСТ Р 56235 или справочным данным [4], [5] заявляемым изготовителями ограждений, окон и дверей.

Спроектированная кабина должна удовлетворять требованию Rкаб ≥ Rкаб.тр .

10.1Общие положения

10.2Определение требуемой звукоизоляции кожуха

где L -октавный уровень звукового давления в расчетной точке от одиночно работающей изолируемой машины, дБ, определяемый по 6.5.1;

L доп -предельно допустимый октавный уровень звукового давления в расчетной точке, дБ, определяемый по 6.3.

10.3Определение требуемой звукоизоляции стенок кожуха и выбор конструкции элементов кожуха

где Rкож.тр -требуемая звукоизоляция кожуха, дБ , определяемая по 10.2.2; α обл -коэффициент звукопоглощения облицовки, определяемый по сопроводительной документации или справочным данным; б) для необлицованных кожухов

где S кож - площадь поверхности кожуха, м² ;

S ист -площадь воображаемой поверхности, вплотную окружающей источник шума, м² .

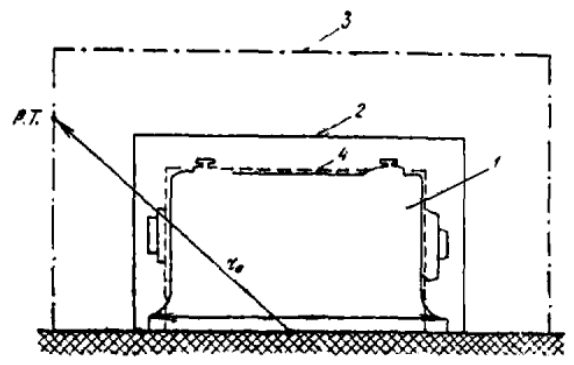

Обе поверхности показаны на рисунке 3 (позиции 2 и 4).

1 - источник шума; 2 - кожух; 3 - воображаемая поверхность площадью S 0, проходящая через расчетную точку; 4 - воображаемая поверхность площадью S ист, вплотную окружающая источник шума Рисунок 3 - Схема расположения источника шума, кожуха и расчетной точки

;

1 - 4x4 м² ; 2 - 3х3 м² ; 3 - 2х2 м² ; 4 - 1х1 м² ; 5 - 0,5х0,5 м² ; 6 - 4х2 м² 7 - 3х1,5 м² ; 8 - 2х1,0 м² ; 9 - 1х0,5 м²

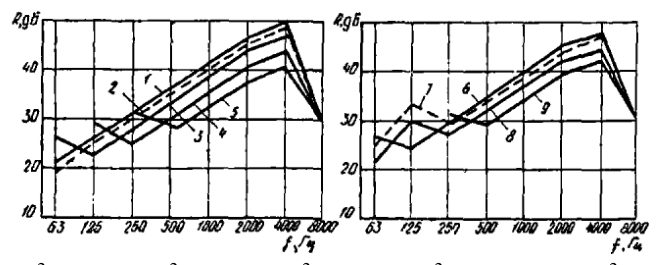

Рисунок 4 - Звукоизоляция пластины из стали толщиной от 1,5 до 2,0 мм разных размеров

;

1 - 4x4 м² ; 2 - 3х3 м² ; 3 - 2х2 м² ; 4 - 1х1 м² ; 5 - 0,5х0,5 м² ; 6 - 4х2 м² 7 - 3х1,5 м² ; 8 - 2х1 м² ; 9 - 1х0,5 м²

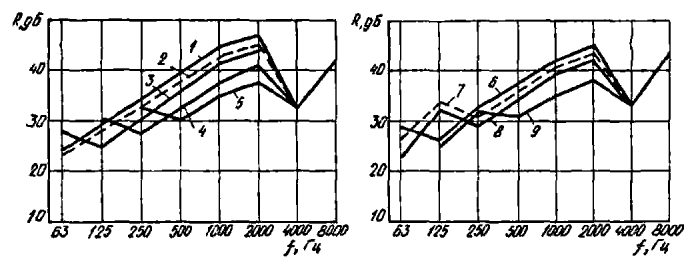

Рисунок 5 - Звукоизоляция пластины из стали толщиной от 3 до 4 мм разных размеров

;

1 - 4x4 м² ; 2 - 3х3 м² ; 3 - 2х2 м² ; 4 - 1х1 м² ; 5 - 0,5х0,5 м² ; 6 - 4х2 м² 7 - 3х1,5 м² ; 8 - 2х1 м² ; 9 - 1х0,5 м²

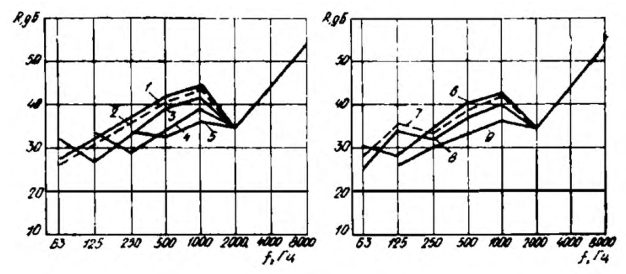

Рисунок 6 - Звукоизоляция пластины из стали толщиной от 5 до 6 мм разных размеров

;

1 - 4x4 м² ; 2 - 3х3 м² ; 3 - 2х2 м² ; 4 - 1х1 м² ; 5 - 0,5х0,5 м² ; 6 - 4х2 м² 7 - 3х1,5 м² ; 8 - 2х1 м² ; 9 - 1х0,5 м²

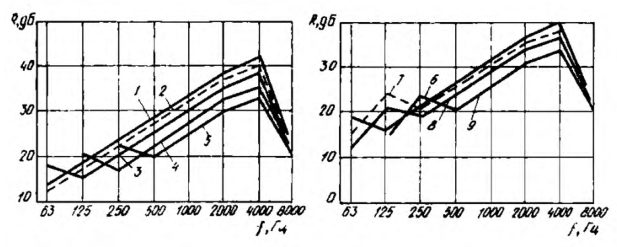

Рисунок 7 - Звукоизоляция пластин из алюминиево-магниевых сплавов толщиной от 1,5 до 3 мм разных размеров

;

1 - 4x4 м² ; 2 - 3х3 м² ; 3 - 2х2 м² ; 4 - 1х1 м² ; 5 - 0,5х0,5 м² ; 6 - 4х2 м² 7 - 3х1,5 м² ; 8 - 2х1 м² ; 9 - 1х0,5 м²

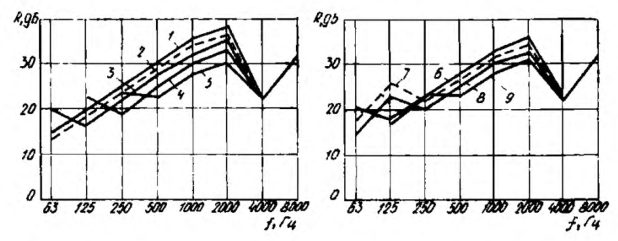

Рисунок 8 - Звукоизоляция пластин из алюминиево-магниевых сплавов толщиной от 3 до 4 мм разных размеров

;

1 - 4x4 м² ; 2 - 3х3 м² ; 3 - 2х2 м² ; 4 - 1х1 м² ; 5 - 0,5х0,5 м² ; 6 - 4х2 м² 7 - 3х1,5 м² ; 8 - 2х1 м² ; 9 - 1х0,5 м²

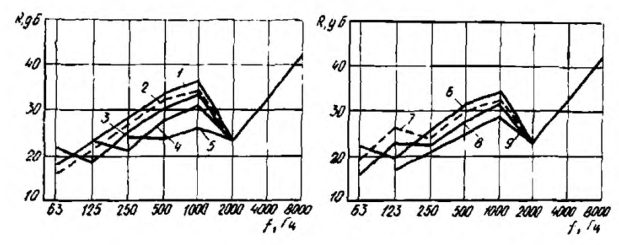

Рисунок 9 - Звукоизоляция пластин из алюминиево-магниевых сплавов толщиной от 5 до 6 мм разных размеров

1 - 4x4 м² ; 2 - 3х3 м² ; 3 - 2х2 м² ; 4 - 1х1 м² ; 5 - 0,5х0,5 м² ; 6 - 4х2 м² 7 - 3х1,5 м² ; 8 - 2х1 м² ; 9 - 1х0,5 м²

;

1 - 4x4 м² ; 2 - 3х3 м² ; 3 - 2х2 м² ; 4 - 1х1 м² ; 5 - 0,5х0,5 м² ; 6 - 4х2 м² 7 - 3х1,5 м² ; 8 - 2х1 м² ; 9 - 1х0,5 м²

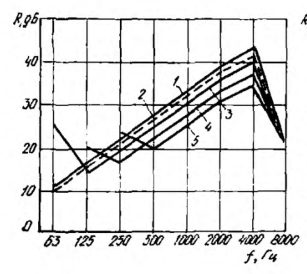

Рисунок 10 - Звукоизоляция пластин из органического стекла толщиной от 3 мм до 4 мм разных размеров

;

1 - 4x4 м² ; 2 - 3х3 м² ; 3 - 2х2 м² ; 4 - 1х1 м² ; 5 - 0,5х0,5 м² ; 6 - 4х2 м² 7 - 3х1,5 м² ; 8 - 2х1 м² ; 9 - 1х0,5 м²

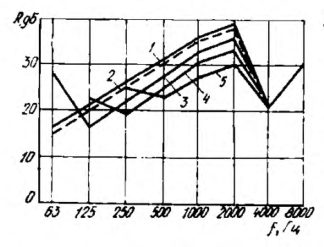

Рисунок 11 - Звукоизоляция пластин из органического стекла толщиной от 5 до 6 мм разных размеров

;

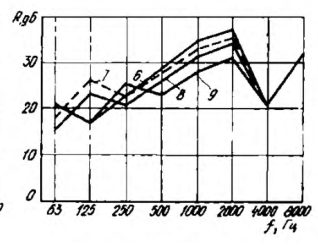

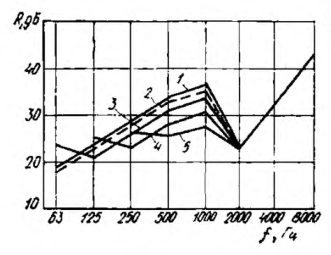

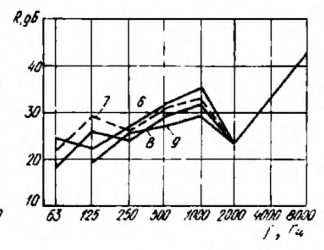

Рисунок 12 - Звукоизоляция пластин из органического стекла толщиной от 12 до 15 мм разных размеров

Если кожух имеет форму полуцилиндра, то звукоизоляцию его стенки следует определять по графикам на рисунке 13 для цилиндрических кожухов, используя для полуцилиндра диаметром D кривую звукоизоляции для цилиндра диаметром 1,5 D).

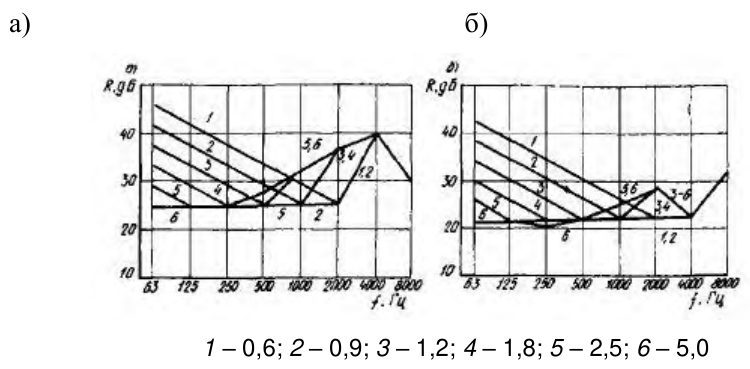

Рисунок 13 - Звукоизоляция цилиндрической стенки кожуха из стали при толщине стенки 1,5 м (а) и 3,0 мм (б) и диаметре цилиндра от 0,6 до 5,0 м

Если максимальный размер грани кожуха 1 м < a <2 м, применяют промежуточные значения Δ R доп из того же графика.

Примечание - Для цилиндрического и полуцилиндрического кожухов за размер a принимают максимальный размер развертки боковой поверхности кожуха.

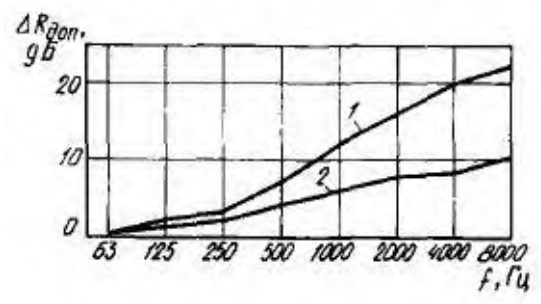

Рисунок 14 -Дополнительная звукоизоляция слоя звукопоглощающего материала для максимальных размеров стенки не менее 2 м ( 1 ) и не более 1 м ( 2 )

где Si , Ri , -соответственно площадь, м² , и звукоизоляция, дБ, рассматриваемого элемента; т -общее число элементов грани с разной звукоизоляцией.

Примечание - При проектировании кожуха с окном или дверью звукоизоляцию всех его граней следует выбирать немного большей, чем R r.тр, причем дверь и окно рекомендуется размещать в разных гранях.

Конструкция окна подбирается по рисункам 10 - 12.

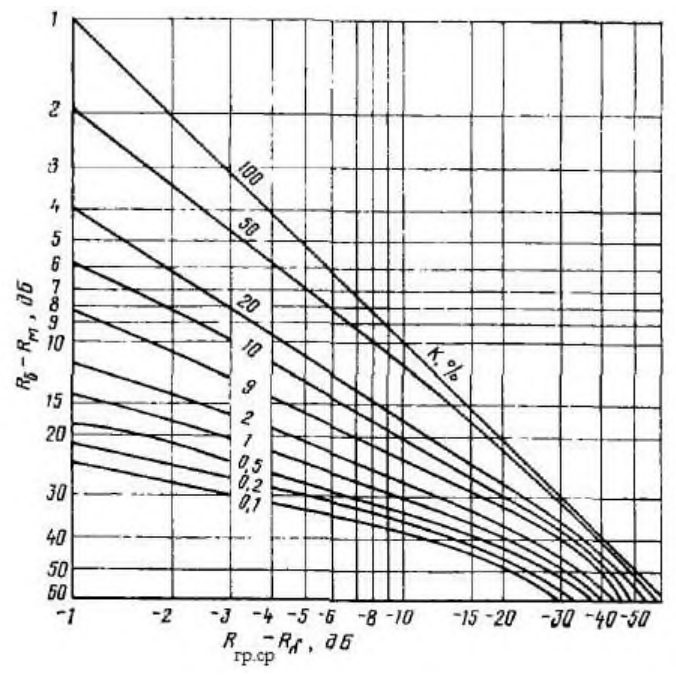

Рисунок 15 -Номограмма для определения средней звукоизоляции неоднородных ограждений

Глушители можно подбирать по таблице 10. Ширина щели h в таких глушителях должна быть 20-40 мм при двухсторонней и 10-20 мм при одностороннем облицовке щели. Толщина облицовки H = 50 мм.

Таблица 10 - Эффективность глушителей, дБ, в зависимости от их длины, м, (наполнитель - волокно супертонкое стеклянное ρ ср = 25 кг/м³ или базальтовое ρ ср = 20 кг/м³ )

Примечание -Площадь свободного (проходного) сечения глушителя может быть увеличена за счет увеличения ширины щели, но не более чем в два раза и при соответствующем удлинении щели или увеличения числа щелей или колец (размещенных параллельно друг другу).

где R ог . ср -проектная средняя звукоизоляция ограждающих поверхностей кожуха, дБ ;

Ri -расчетное значение звукоизоляции грани, дБ, с площадью Si , м² (для граней неоднородной конструкции вместо Ri берется значение R г.сp , определяемое по формуле (33) или рисунку 15); т -общее число граней кожуха; αобл , Sкож , и S ист -см. в формуле (33) или (34).

Вибродемпфирующая мастика может наноситься снаружи или изнутри кожуха. Нанесение мастики увеличивает звукоизоляцию кожуха в среднем на 5-15 дБ в нормируемом диапазоне частот.

11.1Общие положения

11.2Определение снижения уровней шума в расчетных точках

где Q = a отр a пр / -акустическое отношение соответствующее отношению плотностей энергии отраженного звука и прямого звука в расчетной точке.

где L - октавный уровень звукового давления, дБ, в выбранной расчетной точке помещения без звукопоглощающих конструкций, определяемый по 6.5;

L обл - октавный уровень звукового давления, дБ, в выбранной расчетной точке помещения, определяемый по тем же формулам с применением a отр . обл .i , рассчитываемого по 5.4.2 с определением среднего коэффициента звукопоглощения α ср . обл по 5.3.5 и среднего коэффициента звукопоглощения поверхностей помещения α ′ 0 по формуле

где α обл -реверберационный коэффициент звукопоглощения звукопоглощающей конструкции площадью S обл , м² , принимаемый по 11.1.4; α обл . экр .i -реверберационный коэффициент звукопоглощения поверхности i -го акустического экрана с площадью облицованной звукопоглощающим материалом поверхности S экр .i , м² ; m - число акустических экранов, установленных в помещении; α0 , S пом , Аj и k -см. в формуле (3).

12.1Общие положения

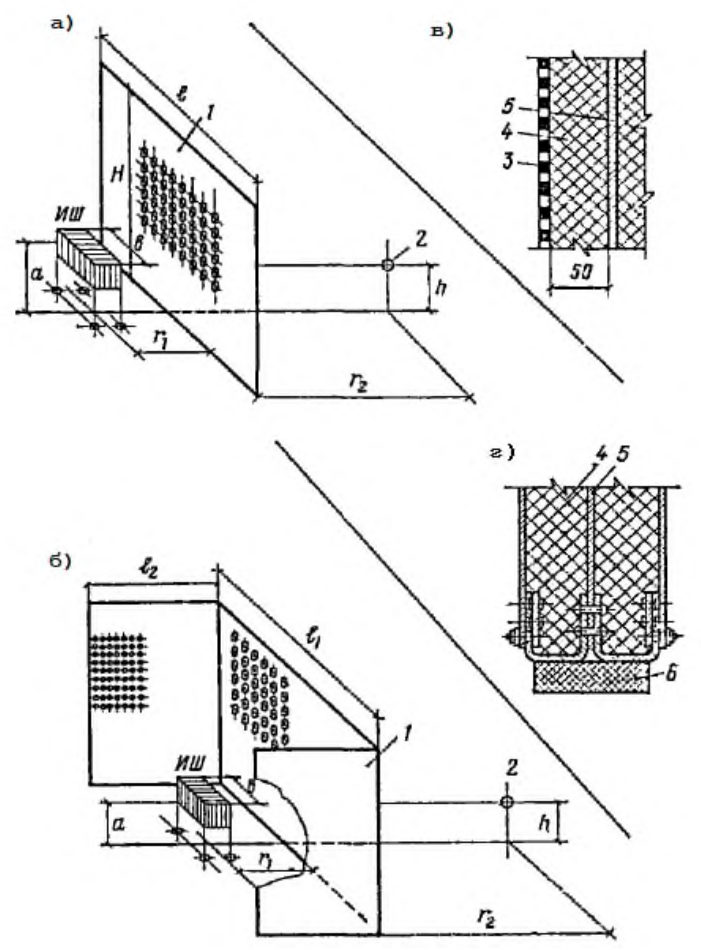

ИШ - источник шума; 1 - экран; 2 - расчетная точка; 3 - перфорированный лист; 4 - звукопоглотитель; 5 - сталь 2 мм; 6 - резиновая прокладка

Рисунок 16 - Формы и конструкции акустических экранов

Линейные размеры экрана должны быть не менее чем в три раза больше линейных размеров источников шума. Предпочтительнее экраны П-образной формы.

12.2Определение акустической эффективности экрана

где ∆L экр .1 -акустическая эффективность экрана бесконечной протяженности в плане, дБ;

∆L экр .2 и ∆L экр .3 -акустические эффективности экранов бесконечной высоты, проходящих через боковые ребра рассматриваемого экрана перпендикулярно к его поверхности, дБ.

Акустические эффективности ∆L экр .1 , ∆L экр .2 и ∆L экр .3 определяют в зависимости от разностей хода звуковых лучей от поверхности источника шума до расчетной точки в присутствии и отсутствии экрана δi = ai +bi - di , ( i = 1, 2, 3), м, показанной на рисунке 17, и среднегеометрической частоты октавной полосы f сг, Гц, по формуле

Если δ if ≥ 180 м/с расчет можно выполнять по упрощенной формуле

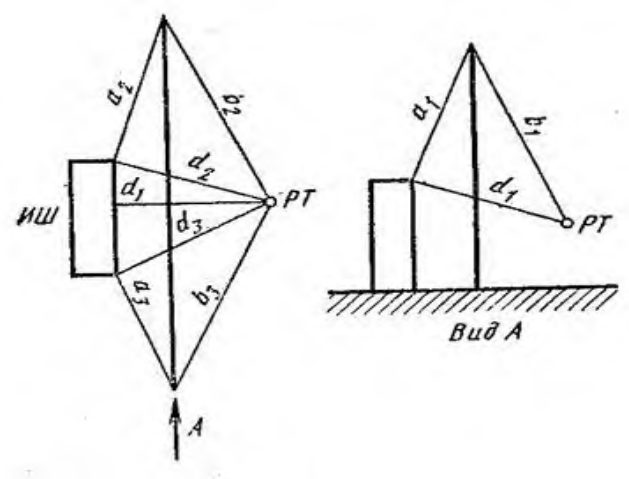

Рисунок 17 -Схема расположения экрана между расчетной точкой (РТ) и источником шума (ИШ)

Для П-образного экрана соответствующие значения приведены в таблице 12.

Усредненные значения ∆L экр , дБ, для каждой октавной полосы при расстоянии r 2 от экрана до расчетной точки не более 3 м допускается определять по графику на рисунке 18. При этом для экрана П-образной формы в качестве длины экрана l , м, следует принимать приведенную длину l прив = l1 +2l2 .

В случаях, когда размеры экрана и координаты расчетной точки отличаются от приведенных в таблицах 11 и 12 и на рисунке 18, ∆L экр , дБ, их следует определять расчетным путем по 12.2.1.

Таблица 11 - Акустическая эффективность плоского экрана

Таблица 12 - Акустическая эффективность П-образного экрана

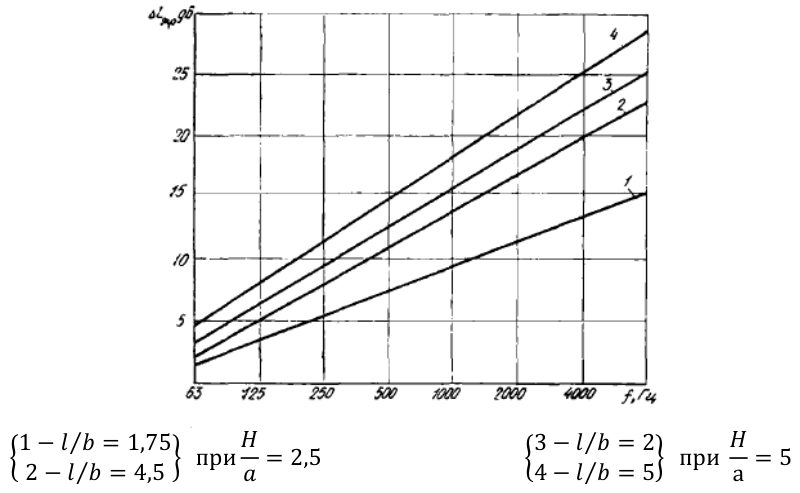

Рисунок 18 - Усредненные значения акустической эффективности экрана Δ L экр

12.3Определение снижения уровней шума в расчетных точках

где L - октавный уровень звукового давления, дБ, в расчетной точке помещения без звукопоглощающих конструкций и без экранов, определяемый по 6.5;

L экр - октавный уровень звукового давления, дБ, в той же расчетной точке помещения после установки в помещении звукопоглощающих конструкций (облицовки) и экранов, определяемый по формуле

где a пр i - коэффициент, характеризующий вклад прямого звука в расчетной точке от i -го источника, определяемый по 5.2.3;

LWi -октавный уровень звуковой мощности i -го источника шума, дБ;

∆L экр ,i -акустическая эффективность экрана, дБ, отделяющего расчетную точку от i -го источника; a отр . обл .i - коэффициент, характеризующий вклад отраженного звука в расчетной точке от i -го источника с учетом наличия в помещении звукопоглощающей конструкции, определяемый, также, как в 11.2.2.
