СП 264.1325800.2016 «Световая маскировка населенных пунктов и об»

5.1Проектирование мероприятий световой маскировки территорий населенных пунктов и объектов организаций

Проектирование мероприятий световой маскировки населенных пунктов и объектов организаций осуществляется заблаговременно в мирное время в ходе выполнения ИТМ ГО.

Ведение мероприятий по световой маскировке осуществляется [1]: в полном объеме - при внезапном нападении противника и при выполнении первоочередных мероприятий по ГО третьей очереди; частично - при выполнении первоочередных мероприятий по ГО первой и второй очередей или в условиях локального военного конфликта на части территории страны.

Световую маскировку населенных пунктов и объектов организаций следует осуществлять электрическим, светотехническим, технологическим и механическим способами. Способ или сочетание способов световой маскировки должен выбираться в каждом конкретном случае на основе технико-экономического сравнения разрабатываемых вариантов (по критерию «стоимость-эффективность») и согласовываться со структурными подразделениями органов местного самоуправления, уполномоченных на решение задач в области гражданской обороны, с учетом достижения нормативных показателей освещенности участков ведения работ при маскировке, указанных в приложении А.

Реконструкцию систем электроосвещения и электроснабжения населенных пунктов и объектов организаций, обусловленную мероприятиями световой маскировки, необходимо предусматривать с минимальными затратами. При этом, проектирование реконструкции электрических сетей необходимо выполнять комплексно для всего населенного пункта или объекта организации, разделяя электрические сети на питающие потребителей, продолжающих работу и прекращающих ее в режиме ложного освещения, путем оптимальной группировки подключения зданий и сооружений к электросетям и следует предусматривать максимальное применение существующих электрических сетей.

5.1.1 Маскировка наружного освещения

5.1.1.1 При введении режима частичного затемнения освещение территорий стадионов и выставок, установки для архитектурной подсветки, осветительные приборы рекламного и витринного освещения должны отключаться от источников питания или электрических сетей. При этом должна быть исключена возможность их местного включения. Одновременно следует предусматривать снижение уровней наружного освещения городских и поселковых улиц, дорог, площадей, территорий парков, бульваров, детских, школьных, лечебно-оздоровительных учреждений и других объектов с нормируемыми значениями в обычном режиме средней яркости 0,4 кд/м² или средней освещенности 4 лк и более путем выключения до половины осветительных приборов. При этом не допускается отключение двух рядом расположенных осветительных приборов.

5.1.1.2 Снижение освещенности улиц и дорог с нормируемыми значениями средней яркости 0,2 кд/м² или средней освещенности 2 лк и менее, пешеходных дорог, мостов и аллей, стоянок автомобилей и внутренних служебно-хозяйственных и пожарных проездов, а также улиц и дорог сельских населенных пунктов в режиме частичного затемнения предусматривать не следует.

5.1.1.3 Наружные осветительные приборы, устанавливаемые над входами (въездами) в здания и сооружения, габаритные огни светового ограждения высотных сооружений в режиме частичного затемнения, как правило, отключаться не должны.

5.1.1.4 В режиме частичного затемнения освещенность мест производства работ вне зданий, проходов, проездов и территорий предприятий рекомендуется снижать путем выключения части осветительных приборов, установки ламп пониженной мощности или применения регуляторов напряжения.

5.1.1.5 В режиме ложного освещения все наружное освещение населенных пунктов и организаций, не задействованное на организацию мероприятий ложного освещения, должно быть выключено. В местах проведения неотложных производственных, аварийно-спасательных и других неотложных работ, а также на опасных участках путей эвакуации людей к защитным сооружениям и у входов в них следует предусматривать маскировочное стационарное или автономное освещение с помощью переносных осветительных фонарей. При расчете установок (систем) маскировочного освещения коэффициент запаса материалов и оборудования следует принимать равным 1 (от фактической потребности).

5.1.1.6 Применяемые в режиме ложного освещения осветительные приборы стационарного наружного маскировочного освещения должны удовлетворять следующим требованиям:

• а) весь световой поток осветительных приборов должен быть направлен в нижнюю полусферу;
• б) создаваемая светильниками освещенность поверхностей не должна превышать 0,2 лк;
• в) осветительные приборы должны иметь защитный угол не менее 15° и жесткое крепление, исключающее возможность изменения их положения под воздействием ветра со скоростью до 40 м/с;
• г) осветительные приборы следует размещать так, чтобы их световой поток не падал на стены строений и другие вертикальные поверхности, их установка вблизи поверхностей с зеркальным характером отражения не допускается.

5.1.1.7 В тех местах, где постоянное маскировочное освещение не предусмотрено, допускается применение переносных осветительных фонарей, создающих освещенность, не превышающую 2 лк, при размерах светового пятна на расстоянии 1 м от освещаемой поверхности не более 1 м² , и удовлетворяющих требованиям 5.1.1.6, перечисления а) и г), а также применение специальных переносных осветительных приборов.

• 5.1.1.8 Снижение освещенности в режиме ложного освещения до требуемых уровней достигается следующими методами или их сочетанием:
• а) установкой ламп пониженной мощности;
• б) заменой газоразрядных ламп высокого давления лампами накаливания и отключением зажигающих устройств;
• в) установкой осветительных приборов и маскировочных приспособлений к ним, приведенных в приложении Б;
• г) заменой защитных колпаков, рассеивателей и преломителей света осветительных приборов маскировочными приспособлениями;
• д) установкой специальных осветительных приборов, приведенных в приложении В;
• е) применением регуляторов напряжения для осветительных приборов.

5.1.1.9 Для маскировочного освещения рекомендуется применять лампы накаливания, рассчитанные на напряжение 230-240В. Применение газоразрядных ламп для маскировочного освещения не допускается.

В осветительных приборах, предназначенных для ламп с цоколем Е40, лампы накаливания с цоколем Е27 устанавливаются с помощью переходных патронов, приведенных в приложении Г.

5.1.1.10 В населенных пунктах и организациях, продолжающих функционировать в военное время, для доведения информации об объектах, обозначения въездов на территории, углов зданий, выходов и ориентиров для проходов, габаритов транспортных средств в режиме ложного освещения следует применять световые знаки и дополнительно белые или светящиеся краски, световозвращающие или рассеивающие свет покрытия, указанные в приложении Л.

5.1.2 Управление наружным освещением населенных пунктов

5.1.2.1 Управление наружным освещением населенных пунктов следует предусматривать централизованным -телемеханическим или дистанционным способом, с применением автоматизированных систем, разработанных на отечественной элементной базе.

Установки наружного освещения населенных пунктов должны включаться и отключаться из пунктов управления освещением с помощью средств, приведенных в приложении Д.

5.1.2.2 В режиме частичного затемнения вечерние фазы питания установок наружного освещения, управляемых централизованно, отключаются с помощью средств управления, после чего на этих фазах должны сниматься предохранители и отключаться катушки автоматов. На вечерних фазах питания установок наружного освещения, управляемых децентрализованно фотоэлементами или программными реле времени, отключаются катушки автоматов и снимаются предохранители.

5.1.2.3 Центральный диспетчерский пункт управления освещением, а при его отсутствии - диспетчерский пункт наружного освещения, должен быть обеспечен прямой телефонной связью со структурными подразделениями органов местного самоуправления, уполномоченными на решение задач в области гражданской обороны, и районными диспетчерскими пунктами.

В качестве дублирующей связи следует предусматривать УКВ радиосвязь.

5.1.3 Управление наружным освещением территорий объектов организаций

• 5.1.3.1 Управление наружным освещением территорий объектов организаций должно быть централизованным.

Централизация управления наружным освещением должна предусматривать: возможность применения автоматизированных систем на отечественной элементной базе; возможность отключения осветительных приборов (наружного освещения) на территории объекта, подлежащего маскировке, следующими методами - прямым, дистанционным, телемеханическим; исключение возможности несанкционированного включения освещения средствами программного обеспечения и автоматики, обеспечивающими его управление.

Способ централизованного управления должен выбираться с учетом местных условий, особенностей объекта организации и его осветительных установок.

Все установки наружного освещения должны включаться и отключаться из одного пункта централизованного управления с помощью средств, приведенных в приложении Д. С введением режима затемнения в пункте управления освещением должно быть установлено дежурство в темное время суток.

5.1.3.2 На площадных и групповых объектах организаций, протяженность территорий которых или расстояние между которыми составляет несколько километров, допускается устройство одного главного и нескольких дополнительных пунктов централизованного управления освещением отдельных участков. Главный пункт должен быть обеспечен прямой телефонной связью с пунктом управления организации и указанными дополнительными пунктами.

5.1.3.3 Управление наружным освещением открытых технологических установок, складов, эстакад, мостов и т. п., а также управление огнями светового ограждения территории и высотных сооружений (дымовых труб, мачт и т. д.) следует осуществлять из пунктов централизованного управления освещением зданий и сооружений, к которым они относятся, или предусматривать местное управление, применяя для этого коммутационные аппараты (автоматы, рубильники, выключатели). С введением режима затемнения в указанных пунктах должен постоянно находиться дежурный.

5.1.3.4 Осветительные приборы, устанавливаемые у входов и въездов в здания и питаемые от сетей внутреннего освещения, допускается не включать в систему централизованного управления наружным освещением при условии, что при введении режима ложного освещения они будут отключены дежурным персоналом.

5.1.3.5 Систему централизованного управления наружным освещением градообразующих предприятий рекомендуется интегрировать в систему централизованного управления наружным освещением близлежащих населенных пунктов.

5.1.3.6 В пунктах централизованного управления наружным освещением должна предусматриваться сигнализация о состоянии наружного освещения - «Включено» или «Отключено».

5.1.3.7 При проектировании наружного маскировочного освещения следует предусматривать управление осветительными приборами из пункта управления наружным освещением; допускается применение управления электроосвещением из мест с постоянным дежурным персоналом. Установки наружного маскировочного освещения следует питать от электрических сетей ближайших зданий и сооружений, не отключаемых по сигналу «Внимание всем!» с информацией о ВТ.

5.1.4 Маскировка внутреннего освещения

5.1.4.1 В режиме частичного затемнения освещенность в жилых, общественных, производственных и вспомогательных зданиях рекомендуется снижать путем выключения части осветительных приборов, установки ламп пониженной мощности или применения регуляторов напряжения.

5.1.4.2 В режиме ложного освещения в жилых зданиях (независимо от пребывания людей), а также в помещениях общественных, производственных и вспомогательных зданий, в которых не предусмотрено пребывание людей в темное время суток или прекращается работа по сигналу ВТ, осуществляется полное отключение источников освещения.

5.1.4.3 Световая маскировка зданий или помещений, в которых продолжается работа при подаче сигнала ВТ или по условиям производства невозможно безаварийное отключение освещения, осуществляется светотехническим или механическим способом. К числу таких объектов, например, относятся:

• а) операционные блоки больниц и госпиталей, родильные отделения, помещения анестезиологии, реанимации и интенсивной терапии, кабинеты лапароскопии и бронхоскопии, станции переливания крови;
• б) узлы связи сотовых операторов, телеграфные станции и узлы, сетевые узлы и узлы автоматической коммутации, обслуживаемые усилительные пункты, районные узлы связи, АТС;
• в) центральные усилительные станции, радиотрансляционные узлы, передающие и приемные радиоцентры (радиостанции), радиотелевизионные передающие станции и наземные станции космической связи;
• г) котельные с водогрейными котлами единичной производительности более 10 Гкал/ч и теплофикационные насосные станции;
• д) водопроводные насосные станции в городах с числом жителей более 50 тыс., а также водоподъемные сооружения артезианских скважин;
• е) канализационные насосные станции, без аварийного выпуска или с аварийным выпуском, при согласованной продолжительности сброса менее 2 ч, очистные сооружения общегородского назначения;
• ж) диспетчерские пункты энергосистем, городских электросетей, сетей наружного освещения, теплоснабжения, водоканализационных и газовых сетей, охранной сигнализации; сооружения органов управления гражданской обороной.

Перечень указанных объектов в каждом конкретном случае должен уточняться и утверждаться органами исполнительной власти субъектов Российской Федерации по согласованию с территориальными органами МЧС России.

• 5.1.4.4 Установки общего маскировочного освещения, работающие в режиме ложного освещения, должны удовлетворять следующим светотехническим требованиям:
• а) весь световой поток осветительных приборов должен быть направлен в нижнюю полусферу;
• б) защитный угол осветительных приборов должен составлять не менее 30°;
• в) попадание прямого светового потока на световые проемы и стены должно быть исключено;
• г) освещенность на поверхностях, просматриваемых через световые проемы из верхней полусферы, должна быть не более 0,5 лк.
• 5.1.4.5 Местное маскировочное освещение предусматривается в тех случаях, когда продолжение работы при общем маскировочном освещении невозможно.

Установки местного внутреннего маскировочного освещения, работающие в режиме ложного освещения, кроме требований, указанных в 5.1.4.4, перечисления а), б), в), должны удовлетворять следующим дополнительным требованиям: освещенность на поверхностях в пределах светового пятна, просматриваемого через световые проемы из верхней полусферы, должна быть не более 5 лк; площадь светового пятна, создаваемого осветительным прибором на расстоянии 2 м, не должна превышать 1 м² .

• 5.1.4.6 Допускается освещенность производственных и общественных зданий или отдельных помещений, в которых для продолжения работы в режиме ложного освещения требуются ее уровни, превышающие указанные в 5.1.4.4 и 5.1.4.5, или есть производственные огни, следует применять механический способ маскировки -закрытие световых и аэрационных проемов и устройство тамбуров во входах (въездах).
• 5.1.4.7 В режиме ложного освещения снижение освещенности от общего и местного освещения до уровней, указанных в 5.1.4.4 и 5.1.4.5, осуществляется в соответствии с 5.1.1.8, перечисления а), б), г), а также применением осветительных приборов и приспособлений к ним (приложение Е).
• 5.1.4.8 Для создания маскировочного освещения рекомендуется применять системы рабочего, аварийного или эвакуационного освещения, электропитание которых осуществляется согласно приложению Ж.
• 5.1.4.9 В проектах электрического освещения зданий и помещений должны быть обозначены рабочие места, на которых необходима установка осветительных приборов местного маскировочного освещения для продолжения работы в режиме ложного освещения.

5.1.5 Управление внутренним освещением

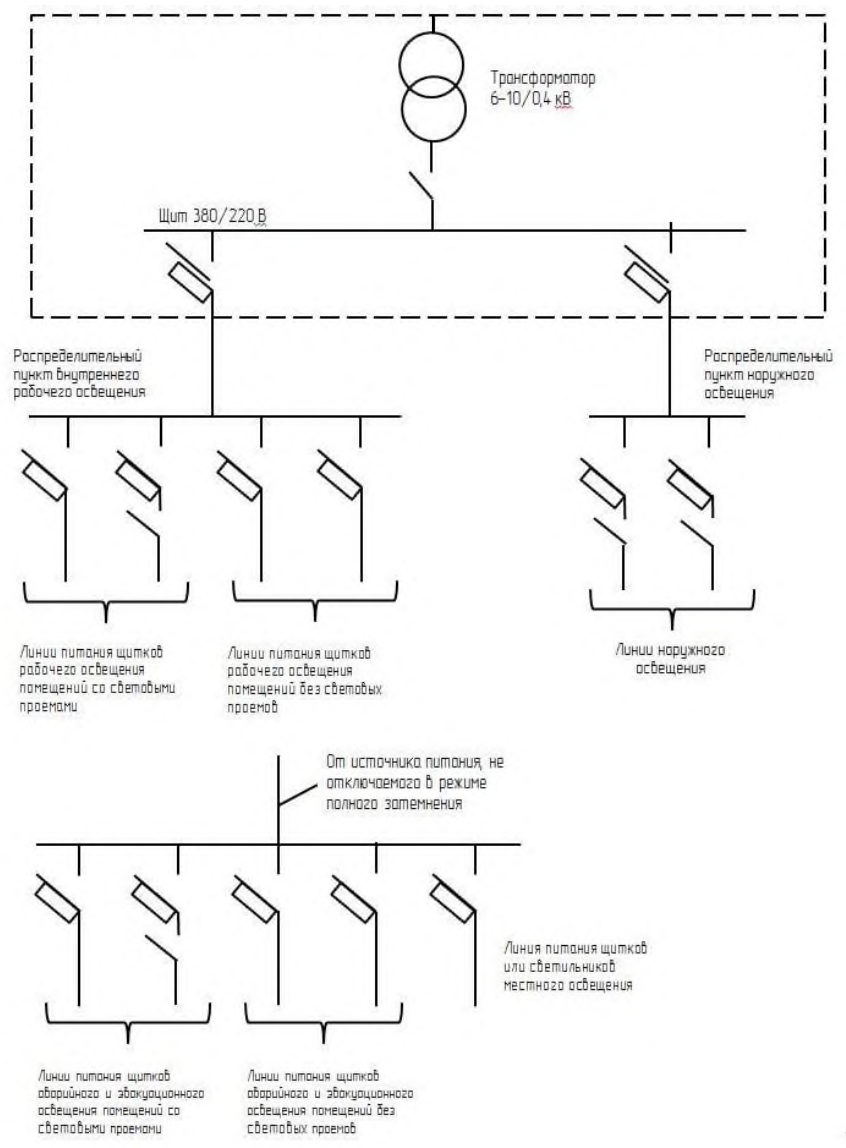

• 5.1.5.1 Электрическое рабочее освещение зданий или отдельных помещений, указанных в 5.1.4.2, а также тех зданий и помещений, где продолжается работа при включении маскировочного освещения, должно отключаться от источников питания или электрических сетей централизованно из возможно меньшего числа мест: дежурным персоналом: на ТП и РП, эксплуатируемых постоянным дежурным персоналом; на автономных центрах питания; диспетчером с помощью устройств телемеханики: на ТП и РП, эксплуатируемых без постоянного дежурного персонала.
• 5.1.5.2 Не предусматривается централизованное управление осветительными приборами местного освещения, установленными на постоянно обслуживаемом оборудовании. Отключение таких осветительных приборов по сигналу ВТ должно производиться специально проинструктированными лицами.

Осветительные приборы местного освещения, установленные на оборудовании, у которого персонал находится временно, должны включаться в систему централизованного управления общим освещением.

• 5.1.5.3 При использовании системы автоматического управления общего освещения должна быть предусмотрена возможность отключения освещения персоналом из помещения, в котором постоянно находится дежурный по объекту, и исключена возможность включения освещения средствами автоматики.
• 5.1.5.4 При использовании систем автоматического управления общим освещением зданий, указанных в 5.1.4.2 и 5.1.5.1, пункты централизованного управления общим освещением должны быть оборудованы сигнализацией, информирующей о состоянии освещения, - «Включено» или «Отключено».
• 5.1.5.5 Из пунктов централизованного управления внутренним освещением зданий или сооружений допускается осуществлять управление освещением наружных осветительных установок, относящихся к данному зданию или сооружению. При введении режима затемнения наличие дежурного персонала на таких пунктах управления обязательно.

5.1.6 Устройства для световой маскировки проемов зданий и сооружений

• 5.1.6.1 Для световой маскировки окон, а также светоаэрационных и аэрационных фонарей применяются: раздвижные и подъемные шторы из полимерных материалов, а также из светонепроницаемой бумаги; щиты, ставни и экраны из рулонных и листовых материалов.

5.1.6.2 Перечень отдельных устройств для световой маскировки проемов приведен в приложении И.

Для изготовления светомаскировочных устройств проемов следует применять материалы, перечень которых приведен в приложении К.

5.1.6.3 Устройства для световой маскировки окон должны удовлетворять следующим требованиям: закрывающие устройства должны перекрывать оконные проемы и выступать за пределы проема не менее чем на 0,15 м с каждой стороны; для штор должны быть предусмотрены вертикальные направляющие; при витражном и ленточном остеклении дополнительно должны устанавливаться стойки - направляющие; ширина штор не должна превышать 6 м.

В случаях, когда шторы расположены встык или между ними есть зазор, должны предусматриваться нащельники шириной не менее 0,4 м.

5.1.6.4 Раздвижные шторы следует применять в производственных и других зданиях при высоте оконного проема не более 4 м.

Подъемные шторы следует применять в одноэтажных производственных зданиях и сооружениях при высоте оконного проема 4 - 8 м. При более высоких оконных проемах верхнюю часть проема, превышающего 8 м, следует заделывать наглухо светонепроницаемым материалом или покрытием, наносимым на остекление (пленки, краски), если это допускается условиями технологии производства.

5.1.6.5 Для обеспечения световой маскировки окон, на которых невозможна установка штор (например, из-за ветровых связей между колоннами) и фонарей, их остекление должно быть покрыто светонепроницаемыми красками, согласно приложению К, и пленками, если это допускается условиями технологии производства.

5.1.6.6 Механизмы для приведения в действие светомаскировочных устройств должны быть ручными и могут быть дополнительно оборудованы электромеханическими устройствами, приводимыми в действие от автономных источников питания, с элементами их подзарядки от основных систем электропитания, при этом прикладываемое усилие не должно превышать 147 Н (15 кгс) на одного человека.

5.1.6.7 В производственных зданиях и сооружениях для световой маскировки ворот, применяемых для проезда транспорта, в зависимости от производственных условий следует устраивать тамбуры внутри или снаружи здания (сооружения).

Конструкция тамбура должна быть легкой, сборно-разборной, из несгораемых или трудносгораемых материалов.

Параметры тамбура обусловливаются наибольшими размерами применяемого транспортного средства, обеспечивающего ведение технологического процесса.

5.1.7 Световая маскировка производственных огней

5.1.7.1 В режиме частичного затемнения производственные огни световой маскировке не подлежат, за исключением производственных огней, световая маскировка которых не может быть произведена за время перехода на режим ложного освещения.

5.1.7.2 Маскировка производственных огней промышленных предприятий в режиме ложного освещения должна производиться технологическим и механическим способами или их сочетанием.

Способы и средства световой маскировки определяются в каждом конкретном случае в соответствии с требованиями ведомственных инструкций по световой маскировке и безаварийной остановке производства, утверждаемых в установленном порядке.

• 5.1.7.3 Световая маскировка производственных огней осуществляется: выключением или переводом технологических агрегатов на поддерживающий режим работы; изменением технологического режима работы оборудования; применением прогрессивных технологических установок для утилизации тепла и отходящих газов, в том числе применением котлов-утилизаторов, рекуператоров, плотных водоохлаждаемых напыльников на конвертерах и анодных печей, установок для дожига отходящих газов; местным экранированием светового излучения, в том числе: уплотнением форсуночных отверстий, приэлектродных пространств, неплотностей в сводах печей; укрытием поверхностей расплавов инертными материалами; установкой крышек на ковши, чаши, миксеры, горловины печей и конвертеров; применением специальных зонтов и металлических ширм.
• 5.1.7.4 Световые излучения в производственных зданиях или отдельных помещениях при необходимости маскируются: экранированием световых, светоаэрационных и аэрационных проемов различными светомаскировочными устройствами; оборудованием вытяжных фонарей для удаления из горячих цехов различных газовых выделений глубокими и непрозрачными жалюзи; устройством тамбуров или затемнения участков въезда в цеха.
• 5.1.7.5 В режиме ложного освещения электродуговая, а также газовая сварка и резка металла, как правило, прекращаются. При необходимости выполнения этих операций, их следует осуществлять в закрытых помещениях или специальных кабинах, изготовленных из светонепроницаемого материала.
• 5.1.7.6 В режиме ложного освещения работа котлов, находящихся под нагрузкой, ведется по специальной ведомственной инструкции, а растопка котлов производиться не должна.

5.1.8 Маскировка световых знаков

• 5.1.8.1 В режиме частичного затемнения световые знаки мирного времени (дорожно-транспортные, промышленных предприятий, различные световые указатели и т. п.) маскировке не подлежат. Электропитание указанных знаков должно входить в системы централизованного управления наружным и внутренним освещением. В режиме ложного освещения световые знаки мирного времени выключаются.
• 5.1.8.2 В режиме световой маскировки на территориях городов, населенных пунктов, промышленных предприятий, в общественных и производственных зданиях применяются специальные световые знаки для обозначения входов, выходов, путей эвакуации людей, объектов и размещения сил гражданской обороны, медицинских пунктов, мест размещения средств пожаротушения, запрещения прохода и др.

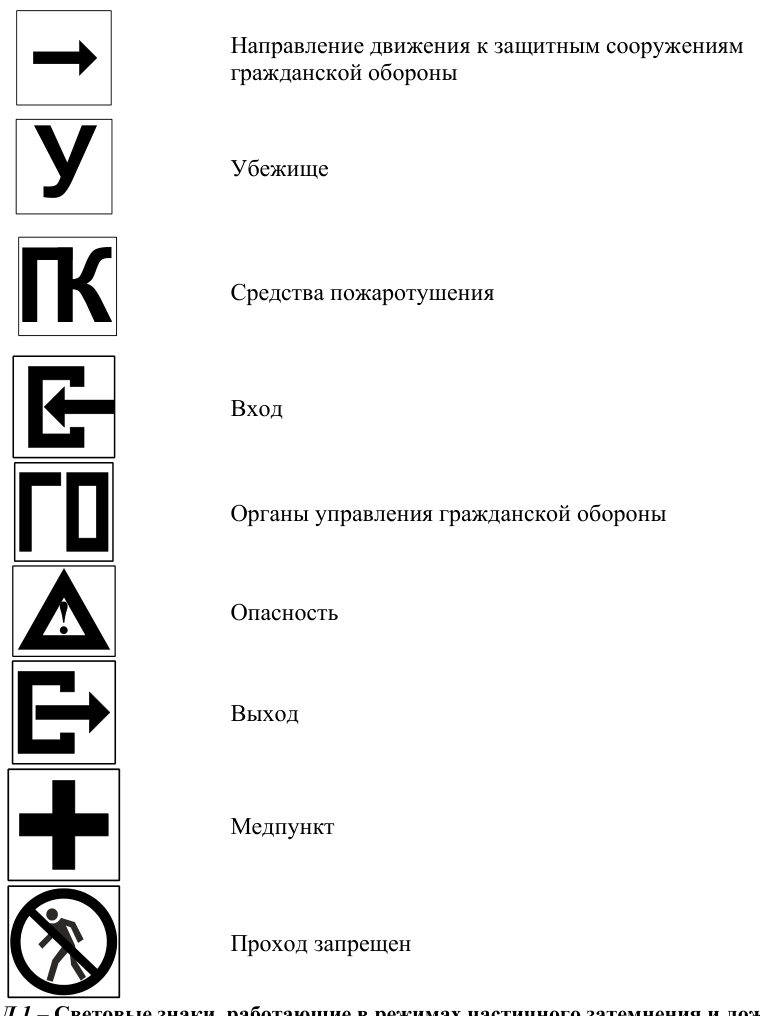

Перечень световых знаков, их вид и начертание символики приведены в приложении Л.

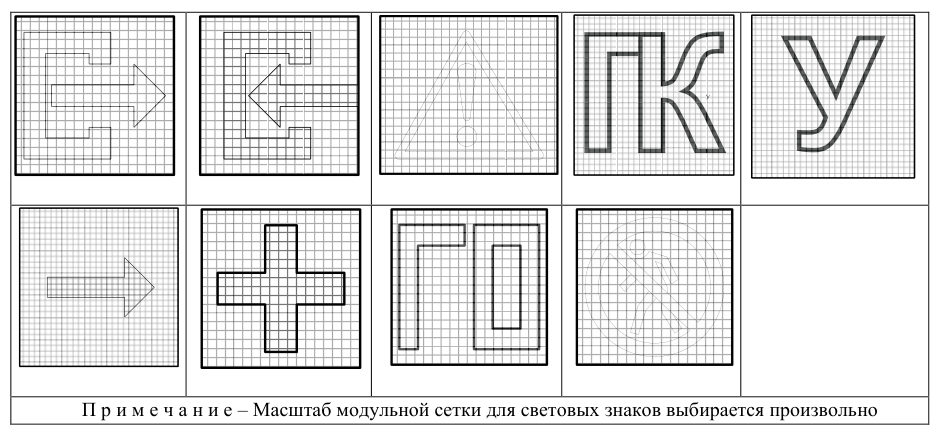

Наряду с символами допускается применение световых знаков в виде надписей.

• 5.1.8.3 В режиме ложного освещения следует применять световые знаки, удовлетворяющие следующим требованиям:
• а) размеры и яркость световых знаков, устанавливаемых снаружи должны обеспечивать их видимость на фоне яркостью до 0,05 кд/м² , с расстояния 25 - 30 м. Символика знака, при той же яркости фона, должна различаться с расстояния не менее 10 м. Освещенность в зоне их расположения не должна быть более 0,2 лк;
• б) размеры и яркость световых знаков, устанавливаемых внутри зданий должны обеспечивать их видимость на фоне яркостью до 0,1 кд/м² , с расстояния 25 м и различимость символики - с расстояния до 10 м. Освещенность в зоне их расположения не должна быть более 0,5 лк.
• 5.1.8.4 Световые знаки, указанные в 5.1.8.2, должны включаться одновременно с наружным и внутренним маскировочным освещением. Знаки должны присоединяться к сетям наружного и внутреннего освещения, не отключаемым в режиме ложного освещения, или быть с автономным питанием.

5.2Проектирование мероприятий других видов маскировки территорий населенных пунктов и объектов организаций

5.3Проектирование мероприятий по комплексной маскировке территорий и объектов организаций

• 5.3.2. Проектирование мероприятий комплексной маскировки территорий предусматривает: выявление ориентирных указателей на территории и проведение мероприятий по их маскировке и (или) изменению (смещению их размещения) созданием серии ложных объектов с параметрами, приближенными к основным; определение комплекса технических мероприятий по изменению естественных параметров местности и ориентирных указателей для накопления системных ошибок в работе технических систем и комплексов средств разведки вероятного противника, предназначенных для наведения средств поражения на цели или для снижения точности их наведения; разработку технического проекта системы комплексной маскировки территории и автоматизированной системы, обеспечивающей централизованное управление ее элементами (средствами), в том числе с заложенным алгоритмом функционирования «плавающих» ориентирных ложных указателей, допускающих периодическое изменение их положения на местности на расстояние до 1000 м.

5.4Критерии определения территорий, требующих проведения мероприятий по комплексной маскировке

Критериями определения территорий, подлежащих комплексной маскировке, являются: морские территории (при больших площадях морских границ - русла рек, впадающих в моря, ландшафтные участки местности и прилегающие участки заболоченной местности (лиманы); русла рек, водохранилища (и их каскады), озера; равнинные ландшафты местности (расположенные вне крупных городов); ущелья в горной местности (представляющие собой проходы между горными хребтами и вершинами (пиками); наличие значительного числа ориентирных указателей (не менее 2-3 на 1 км² ) на территории, в соответствии с представленными в таблице 1.

Таблица 1 - Основные природные и техногенные ориентиры и их общая характеристика

5.5Параметры оценки демаскирующих свойств объекта организации

Демаскирующие признаки объектов организаций определяются с учетом возможностей средств ведения разведки и целеуказания вероятного противника в диапазонах радиоволн -СВ, КВ, УКВ, а также в оптическом, инфракрасном, ультрафиолетовом спектрах излучений.

Основные параметры обнаружения объектов организаций определяются чувствительностью РЛС, теле-, тепловизорных авиационных комплексов, а также ГСН систем наведения крылатых ракет и корректируемых авиабомб. Параметры чувствительности систем целеуказания вероятного противника характеризуются диапазонами настройки ГСН средств поражения по выявлению физических параметров объектов организаций относительно окружающего фона местности.

При проектировании маскировочных мероприятий рекомендуется учитывать сведения, приведенные в таблице 2, о возможностях ГСН средств поражения по идентификации параметров излучений объектов и в приложении П, о видах систем целеуказания ССП вероятного противника на конечной траектории их движения к типовым объектам (целям поражения), исходя из типов применяемых средств доставки и поражения цели, а также удаленности объекта от границы Российской Федерации.

Таблица 2

Основные способы наведения ВТО на цель: «контрастный» и «корреляционный».

«Контрастный» способ наведения ВТО на объект обеспечивается за счет его выделения на фоне местности или других объектов по оптическому, инфракрасному или радиолокационному контрасту (характерными целями являются объекты типа: доменная печь, передающая станция космической связи, ретрансляторы, пролет железнодорожного моста и т.п.).

«Корреляционный» способ наведения ВТО на объект основан на сравнении (корреляционной обработки) «эталонного» изображения, полученного заранее в ходе предварительной разведки, и текущего, считываемого непосредственно комплексом целеуказания и наведения ВТО в оптическом или радиолокационном диапазонах электромагнитных волн.

5.6Порядок определения демаскирующих признаков и параметров объекта организации

• к «оптическим» демаскирующим характеристикам объекта в «видимом» диапазоне длин волн относятся: конфигурация объекта (внешний вид и размеры); расстояние до характерных географических ориентиров; контраст «объект-фон»; цветовой контраст;
• к «тепловым» демаскирующим характеристикам объекта относятся: наличие дымов или высокая спектральная мощность (плотность потока) излучения в ближнем или дальнем инфракрасном участке спектров излучения электромагнитных волн; температурный контраст элементов объекта и прилегающей территории; конфигурация изображения элемента объекта (тепловой портрет) в ИК участке спектра ЭМИ.

К радиолокационным характеристикам объекта относятся: радиолокационный «контраст»; площадь поверхности рассеяния; удельная площадь поверхности рассеяния; конфигурация радиолокационного изображения объекта или отдельных его элементов (радиолокационное изображение).

Значения ЭМИ объекта -основные показатели идентификации объекта средствами ведения разведки и целеуказания противника.

• В отдельных случаях объект может быть также идентифицирован по упругим колебаниям и гравитации оборудования объекта.

Таблица 3

СП 264.1325800.2016

ЭМИ:

• в оптическом спектре -цифровыми камерами (фотоаппаратами) высокого разрешения; в тепловом (инфракрасном) спектре - тепловизорами;
• в радиолокационном спектре - переносными (авиационными, автомобильными) радиолокационными станциями, работающими в сантиметровом и дециметровом диапазонах длин волн; упругих колебаний - геофонами (сейсмоприборами) и гидрофонами; гравитации - гравиметрами.

«точечного», «площадного» или «линейного» объекта -«маска» объекта формируется по четырем показателям-измерениям (измерения ведутся с севера на юг по часовой стрелке, 0°, 90°, 180°, 270°);

«группового» объекта -«маска» объекта формируется как совокупность «точечных» объектов на территории.

На основе полученных сведений формируется комплекс технических мероприятий, определяются методы и состав необходимых технических средств комплексной маскировки объект.

5.7Порядок определения демаскирующих параметров ориентирных указателей на территориях и территориях, прилегающих к объектам организаций, осуществляющих комплексную маскировку

На основе полученных сведений формируется комплекс технических мероприятий, определяются методы и состав необходимых технических средств комплексной маскировки территории.

6.1Метод растительной маскировки

• С применением средств растительной маскировки в обязательном порядке осуществляется скрытие следующих демаскирующих признаков объектов, подлежащих маскировке: разработанных слов грунта в местах строительства котлованных и подземных сооружений; нарушенных участков растительного покрова; бетонных и других искусственных покрытий.

Основные способы растительной маскировки:

• а) одернование поверхностей;
• б) посев семян трав;
• в) посадка или пересадка растений.

Выбор гербицидов для маскировки осуществляется с учетом их характеристик, приведенных в таблице 4.

Таблица 4 - Действие пестицидов на травяной покров

6.2Метод придания объектам маскирующих форм

При изменении размеров и форм типовых для данного объекта следует предусматривать придание ему размеров и форм другого сооружения на объекте, по каким-либо причинам имеющего меньшее значение для разведки противника.

Искажение геометрически правильных форм объекта применяется при маскировке его под естественный фон местности. Искажение геометрически правильных форм достигается приданием контурам скрываемых объектов асимметричных криволинейных очертаний, деформацией поверхности объекта и асимметричным расположением его частей и деталей.

При маскировке под естественные или искусственные местные предметы объекту придается форма соответствующего местного предмета со степенью детализации не менее 75 %.

6.2.4 Маскирующие формы сложных «групповых» объектов

«Групповые» объекты должны маскироваться под естественный фон местности или под другие типовые объекты меньшего значения для разведки противника, чем маскируемый объект.

При маскировке под естественный фон местности принимается планировка, при которой элементы располагаются «беспорядочно», т.е. на различных удалениях друг от друга и с разнообразной ориентировкой, асимметрично относительно дорог или других протяженных элементов объекта. Общая площадь объекта не должна быть при этом правильных геометрических очертаний.

При маскировке под другой объект, не представляющий большой военноэкономической важности, применяется планировка, имитируемого объекта.

6.3Метод маскировочного окрашивания

Основные виды маскирующих окрасок являются: имитирующая (подражательная), защитная и деформирующая (искажающая).

Защитная окраска осуществляется в один цвет, близкий по яркости и цветовому тону к преобладающему фону местности или типу городской застройки.

Деформирующая (искажающая окраска) применяется для маскировки объекта на разнообразных по рисунку и цвету фонах местности. Деформирующая окраска выполняется в два, три, четыре цвета для искажения внешнего вида оборудования и сооружений объекта, уменьшения дистанции обнаружения, снижения вероятности опознавания и прицельного поражения техники при открытом расположении на различных фонах.

Защитное окрашивание оборудования и сооружений объекта для сливания со снежным, пустынным, степным фонами, а также все виды деформирующего окрашивания осуществляют маскировочными водоэмульсионными красками восьми цветов: светло-зеленого, темно-зеленого, зеленовато-коричневого (хаки), коричневого, желто-серого, светло-серого, темно-серого и белого.

Для подгонки яркости и цветов окраски к окружающему фону допускается смешение красок (не более трех одновременно).

6.4Метод маскировки объектов табельными средствами скрытия

Плотностью заполнения транспарантного покрытия должна быть исключена возможность обнаружения скрываемых оборудования и сооружений разведкой противника.

Рекомендуемые размеры маскировочных покрытий: 3х6, 6х6, 12х18 м.

Маскировочные покрытия должны быть изготовлены из материалов, стойких к природно-климатическим воздействиям на соответствующих территориях.

Цвет маскировочного покрытия должен соответствовать окружающему фону и условиям обстановки (времени года, параметрам окружающей территории).

6.5Маскировка методом имитации функционирования ложных объектов

30 % критических элементов объектов организаций и ориентирных указателей на прилегающей территории;

30 % «техногенных» и 50 % «природных» ориентирных указателей при ведении комплексной маскировки территорий.

6.6Метод световой и тепловой маскировки

90 % видимого спектра ЭМИ от зданий, сооружений и подвижных технических средств объекта; средствами маскировки термонагруженных критических элементов (оборудования) объекта и ориентирных указателей территории, если их площадь и высота не более 200 м² и 5 м, соответственно; различными технологиями и оборудованием, обеспечивающими снижение температуры нагретых поверхностей термонагруженных критических элементов (оборудования) объекта и ориентирных указателей на территории, если его площадь и высота свыше 200 м² и 5 м, соответственно; на объектах и территориях до 90 % автотракторной и специальной техники при ее работе (передвижении) в темное время суток.

Мероприятия световой маскировки должны быть направлены на скрытие или имитацию световых демаскирующих признаков объектов -ведение ложного освещения.

6.7Методы маскировки от радиолокационных средств разведки

6.8Метод защиты от оптико-электронных средств разведки

Для скрытия объектов от технических средств тепловой разведки в диапазоне длин волн больше 3 мкм необходимо уменьшать их тепловое излучение и применять ложные тепловые цели.

Для обеспечения тепловой маскировки должны применяться поверхностное окрашивание красками и лаками, теплоизоляционные материалы, пенные покрытия, дымовые завесы, ложные тепловые цели

В полосах поглощения атмосферы, которые расположены между «окнами прозрачности», скрытие или воспроизведение ИК излучения не обязательно.

Маскировка скрываемых объектов от тепловых средств разведки может осуществляться и при создании активных помех в соответствующих участках ИК диапазона. Такие помехи затрудняют обнаружение и распознавание объектов.

• 6.8.9. Мероприятия по тепловой и ИК маскировке объектов должны быть эффективными в диапазоне спектра до 14 мкм в пределах «окон прозрачности» атмосферы.

В полосах поглощения атмосферы, которые расположены между «окнами прозрачности», скрытие или воспроизведение инфракрасных излучений не обязательно.

6.9Метод маскировки объекта с применением средств радиоэлектронной борьбы

6.10Метод маскировки объекта с применением активных средств его защиты от теплового излучения

Метод предусматривает маскировку объектов «активными» средствами защиты от теплового излучения с применением пульсирующих генераторов ИК-излучения и генераторов плазмы, а также систем отстрела ИК ловушек и аэрозольных гранат (для постановки аэрозольных завес), указанных в 7.2.6 и 8.2.4.

6.11Дымовые и аэрозольные средства маскировки

6.12Макеты и ложные сооружения

Каркасные макеты построек возводятся с применением различных строительных и подручных материалов или комплектов, указанных в 8.2.2.3.

6.12.6.1 Макеты местных предметов (деревьев, кустов, камней, стогов сена и др.) применяются для маскировки объектов, занимающих большие участки местности, для маскировки отдельных стационарных скрываемых объектов, для создания объемных покрытий масок большой площади, а также для изменения ориентирной обстановки.

6.12.6.2 Для показа разведке противника инженерного оборудования местности при создании ложных площадных объектов устраивают ложные сооружения дорог и другого оборудования на прилегающей местности.

6.12.6.3 При устройстве ложных дорог ширина проезжей части, кюветов, полосы отвода должна соответствовать действительным размерам, принятым при строительстве дорог конкретного класса. При проведении ложных дорог через препятствия имитируются соответствующие дорожные сооружения. Ложные дороги должны примыкать к действительным или оканчиваться у каких-либо объектов.

Оборудование и техника на ложных объектах имитируются макетами.

Ложными сооружениями производится имитация инженерных сооружений, элементов транспортной инфраструктуры (мосты, эстакады и т.п.), зданий и других строений.

6.12.6.4 При имитации объектов макеты и ложные сооружения возводятся в неразрывной связи друг с другом, которые дополняют друг друга, создавая естественное сочетание отдельных элементов на местности, обеспечивая соответствие имитируемого объекта по его физическим признакам.

6.12.6.5 Макеты и ложные сооружения должны правдоподобно воспроизводить внешний вид имитируемых объектов. Демаскирующие признаки, такие как форма, основные размеры и цвет макетов и ложных сооружений, должны соответствовать действительным. При этом имитация функционирования объекта включает в себя не только устройство макетов, но и «показ» деятельности ложного объекта.

Создание ложных объектов рассчитывается на дезинформацию технических средств ведения воздушной и космической разведки противника.

6.12.6.6 Размеры макетов и ложных сооружений должны соответствовать размерам имитируемых объектов. При этом допускаются незначительные отступления на значение, не превышающее ошибку определения размеров скрываемых объектов по фотографическим снимкам.

6.12.6.7 Вертикальные размеры ложных сооружений могут быть уменьшены по сравнению с действительными объектами. Допустимые отступления зависят от точности дешифрирования стереоскопических фотоснимков, получаемых при воздушной и космической разведке.

Детали имитируемого объекта воспроизводят в тех случаях, когда размеры и оптические свойства этих деталей обеспечивают обнаружение и опознавание их при ведении разведки.

• 6.12.8.1 Буксируемые макеты предназначаются для показа передвижения техники и перемещения отдельных сооружений с места на место в районе расположения ложного объекта, а на территориях для их перемещения в качестве ориентирных указателей по заранее составленному графику -для накопления противником «системных ошибок» в комплексах наведения средств целеуказания и поражения противника.

6.13Пиротехнические средства маскировки

Пиротехнические средства маскировки предназначены для воспроизведения на ложных объектах световых, дымовых и звуковых демаскирующих признаков функционирования объекта, а также имитации взрывов и пожаров при воздействии противника по маскируемому объекту для его дезинформации.

К ним относятся специальные пиротехнические шашки (имитаторы взрывов), взрывчатые средства, горючие материалы, сигнальные и осветительные ракеты, указанные в 8.2.4.

6.14Комплексные системы маскировки

РЛС; пеленгаторы; детекторы и датчики предупреждения об облучении; «активные» средства маскировки: постановщики ЭМИ; широкополосные шумовые генераторы (3 - 8 мм диапазон);

«пассивные» средства маскировки: установки по отстрелу ложных, инфракрасных, радиолокационных, тепловых ловушек, аэрозольных и дымовых гранат; устройства, обеспечивающие выведение из строя или отклонение средств ВТО от объекта (шариковые пиротехнические заряды и т.п.); электротехнические устройства, включающие в себя аэрозольные генераторы, системы дымопуска, другие средства маскировки.

7.1Маскировка с применением средств «активной» защиты объекта

• радиолокационных станций обнаружения и обзора обстановки (активного и пассивного типов действия;
• средств активного подавления работы радиолокационных станций противника;
• имитаторов работы станций (генераторов излучений);
• детекторов, пеленгаторов и датчиков, предупреждающих об облучении объекта;
• станций шумовых помех (шумогенераторов); тепловизорным ИК системам наведения и целеуказания противника посредством работы:
• пульсирующих генераторов ИК-излучения;
• генераторов плазмы и др.

7.2. Общие требования к «активным» средствам маскировки объектов и территорий

• «активными» средствами маскировки системы (имитаторов и генераторов различных типов и т.п.) - не позднее 2 с;
• «пассивными» средствами маскировки системы (аэрозольными и дымовыми установками, самораскрывающимися уголковыми отражателями, электромеханическими устройствами перемещения средств маскировки и макетов, активации средств имитации функционирования ложных объектов и т.п.) - не позднее 7 мин.; наработку на отказ не менее 5000 ч для АСУМ и 100 ч для электромеханических и дистанционных средств комплекса.

• 300 ГГц; режим работы - 24 ч/сут; наработку на отказ - не менее 200 ч.

8.1Маскировка «пассивными» средствами защиты объекта

Маскировка «пассивными» средствами защиты при комплексном оборудовании территории или объекта организации включает в себя:

при скрытии объекта (ориентирных указателей):

от оптических систем наведения:

• окрашивание зданий и сооружений объекта согласно типовым шаблонам (лекалам) деформирующих элементов объекта (согласно комплекту схем «деформации» объекта, который разрабатывается на каждый объект (ориентирный указатель) маскировки организацией-проектировщиком);
• установку маскирующих, искажающих (деформирующих) масок из табельных комплектов маскировки;
• установку надувных и каркасных элементов зданий жилой застройки территории объекта;
• применение материалов и средств световой маскировки объекта;
• применение пиротехнических средств для отображения выведения из строя оборудования и сооружений при воздействии на объект; от теплового излучения и радиолокационных средств обнаружения противника:
• установку каркасно-щитовых радиопоглощающих масок над оборудованием и сооружениями объекта для снижения его радиозаметности;
• установку уголковых и дипольных отражателей;
• покрытие пенообразующими веществами;
• оборудование системами постановки аэрозольных и дымовых завес;

при имитации функционирования ложного объекта:

для идентификации ложного объекта (как реального) оптическими системами наведения противника:

• установку надувных и каркасных элементов зданий и сооружений типового объекта;
• установку маскировочных сетей;
• окрашивание макетов зданий и сооружений ложного объекта согласно типовым шаблонам (лекалам) оборудования и сооружений маскируемого объекта; для идентификации ложного объекта (как реального) по тепловому излучению и радиолокационными средствами обнаружения противника:
• установку уголковых и дипольных отражателей для обеспечения «достоверности» ложного объекта маскируемому в радиолокационном спектре;
• применение пиротехнических средств, обеспечивающих имитацию функционирования ложного объекта и его «достоверность» маскируемому в тепловом (ИК) спектре;
• оборудование системами и средствами постановки аэрозольных и дымовых завес.

8.2Требования, предъявляемые к «пассивным» средствам защиты

• виду окрашивания: маскировочное, защитное и имитирующее;
• цвету окраски: светло-зеленый, темно-зеленый, зеленовато-коричневый (хаки), коричневый, желто-серый, светло-серый, темно-серый, белый;
• типу материала для нанесения покрытия: бетон, кирпич, дерево, пластик, металл и т.п.;
• состоянию поверхности окрашивания: чистое, без подготовки;
• типу краски: водоэмульсионная;
• времени сушки окрашенной поверхности: не более 24 ч;
• виду окрашенной поверхности: матовый;
• стойкости окрашенного покрытия без изменения физических свойств: не менее 6 мес;
• сроку хранения краски в герметичной таре: не менее 2 лет.

К уголковым отражателям по:

• компактности и складываемости конструкции;
• форме: тетраэдр или треугольник;
• длине ребра - не менее 0,5 м;
• простоте установки;
• массе конструкции - не более 10 кг (для имитации дамб и мостов - до 150 кг);
• эффективной площади отражателя в сантиметровом диапазоне - от 60 м² ;
• сроку хранения: не менее 15 лет.

К дипольным отражателям по:

• материалу изготовления полосок ДО - из фольги, металлизированной бумаги или отрезков металлизированного стекловолокна;
• длине ДО - составляют половину длин волн, излучаемых РЛС авиационных комплексов (сантиметровый и дециметровый диапазоны);
• легкости материала - масса 1 м² не более 200 г;
• компактности комплекта дипольных отражателей (складываемость);
• простоте установки комплекта (наличие в комплекте воздушных шаров, зондов, растяжек и механизмов крепления к ним ДО);
• массе комплекта: не более 3 кг.
• сроку хранения: не менее 15 лет.

К щитовым каркасным комплектам маскировки по:

• материалу - комплект изготавливается из легких и прочных;
• компактности комплекта при транспортировании;
• наличию элементов для быстрой сборки горизонтальных, наклонных и вертикальных конструкций;
• наличию элементов быстрого крепления к: земле, стенам знаний, элементам оборудования и технике (стяжки, откосы и пр.);
• общей площади щитов - не менее 30 м² ;
• массе комплекта: не более 300 кг;
• сроку хранения: не менее 15 лет.

К радиопоглощающим материалам по:

• снижению радиозаметности покрытий при их нанесении на объект - не более 0,1;
• материалу -компактность, отсутствие хрупкости (ломкости), гибкость, простота и надежность крепления (приклеивания) к поверхности;
• массе наносимого материала - на 1 м² покрытия не более 1 кг. Масса материала при нанесении его на поверхность железобетонных стен не должна быть более - 0,01% и для крыш зданий и сооружений объекта -0,0001% от значений массы соответствующих конструкций; долговечности материала при: установке (нанесении) на объект - не менее 5 лет; хранении, с сохранением физических свойств - не менее 25 лет.

8.2.3 Светомаскировочные устройства

• 8.2.3.1 Аппаратура, обеспечивающая автоматическое отключение источников питания и освещения при поступлении соответствующих управляющих сигналов (команд), включает в себя:
• системы отключения питания и источников освещения механического типа;
• автоматические системы отключения питания и источников освещения.
• 8.2.3.2 Аппаратура и средства, обеспечивающие работу в темное время суток без нарушения светомаскировки объекта, включают в себя:
• системы и средства освещения объекта при его маскировке (наружные и внутренние осветительные приборы, системы отключения или снижения мощности свечения, накладки на источники, испускающие свет, в узком направлении и (или) изменяющие его свечение);
• средства дооснащения объекта дополнительным оборудованием для соблюдения маскировки (светонепроницаемые тамбуры, ворота);
• аппаратуру и средства, обеспечивающие визуализацию необходимой информации для НРС и АСФ объекта (таблички и знаки).

Эксплуатационные требования к светомаскировочным и техническим устройствам изложены в соответствующих приложениях настоящего СП.

8.2.4 Пиротехнические средства

Пиротехнические средства для воспроизведения на ложных объектах световых, дымовых и звуковых демаскирующих признаков функционирования объекта, включают в себя:

• шашки с горючими материалами;
• сигнальные и осветительные ракеты.

Пиротехнические средства для имитации взрывов и пожаров при воздействии противника на маскируемый объект для его дезинформации, которые включают в себя специальные пиротехнические шашки (имитаторы взрывов).

Требования, предъявляемые к производству, хранению и обращению пиротехнических средств, соответствуют требованиям, предъявляемым к аналогичной продукции.

8.2.5 Маскировочные табельные комплекты

К маскировочным табельным комплектам предъявляются требования по:

• температурному диапазону применения: от минус 40°С до плюс 50°С;
• виду материала покрытия: тканевый, синтетический, полимерные материал;
• типу покрытия: сплошное, транспарантное . Плотностью заполнения транспарантных покрытий должна быть исключена возможность обнаружения скрываемого оборудования и сооружений разведкой противника;
• устойчивости покрытия к воздействию: влаги, ГСМ, самозатуханию (не горючести);
• фону расцветки покрытий: пустынно-песчаный, пустынно-степной, зимний, растительный и обнаженный грунт;
• размерам покрытий: 3х6, 6х6, 12х18 м;
• общей площади покрытия - от 200 м² ;
• составу: каркасы, покрытия и элементы сборки маски;
• элементам каркасов: стойки, стойки-подпорки, тяжи, оттяжки и анкерные опоры;
• элементам сборки маски: приколыши и шплинтовые швы, зажимы, крепления, шпунтовые соединения и др.;
• оснащению шплинтовыми и быстрораспускающиеся швами в покрытиях для быстрого открывания масок над маскируемыми сооружениями, для выпуска и впуска техники на объект или сооружение;
• массе табельного комплекта - не более 100 кг;
• сроку непрерывной эксплуатации комплекта - 2 года;
• сроку хранения комплекта - не менее 25 лет.

8.2.6 Пневматические и каркасные макеты оборудования и сооружений

Каркасные макеты зданий и сооружений изготавливаются предприятиямиизготовителями индивидуально по заказу организаций, исходя из максимального сочетания конкретных макетов с окружающей обстановкой или их соответствия параметрам маскируемого объекта и к ним предъявляются требования по:

• легкости и прочности конструкции: каркасы должны выдерживать порывы ветра до 25 м/с;
• времени сборки типового комплекта: не более 5 ч;
• идентичности по внешним и физическим показателям с аналогом - не менее показателя 0,9;
• сроку непрерывной эксплуатации комплекта - 2 года;
• сроку хранения комплекта - не менее 25 лет.

К пневматическим макетам предъявляются требования по:

• легкости, ремонтопригодности, прочности и модульности конструкции (каркасы должны выдерживать порывы ветра до 10 м/с);
• основному материалу: полимер, прорезиненная ткань;
• показателю соответствия «аналогу» в оптическом, тепловом и радиолокационном диапазонах длин волн - не ниже 0,9;
• производительности системы пневмоподкачки макетов - не менее 6 м³ /ч;
• возможности буксировки (перемещения) макетов - до 100 м;
• сохранению эксплуатационных характеристик при диаметре возможной пробоины 5-6 см;
• сроку непрерывной эксплуатации макета - 2 года;
• сроку хранения комплекта - не менее 25 лет.

8.2.7 Системы постановки дымовых и аэрозольных завес

К дымовым машинам и аэрозольным генераторам предъявляются требования по:

• назначению: задымление нейтральным дымом; постановка оптически-, радио- и термонепрозрачных завес;
• параметрам создаваемой завесы на одной заправке: длина - не менее 1000 м; ширина - не менее 200 м;
• эксплуатационным требованиям: время постановки завесы - не более 7 мин;
• допустимым требованиям для постановки завес: скорость ветра:
• от 1,5 м/с - минимальная;
• до 8 м/с - максимальная;
• сроку непрерывной эксплуатации - 5 лет;
• сроку хранения - не менее 25 лет.

К дымовым и аэрозольным шашкам предъявляются требования по:

• массе и размерам:
• назначению:

``` 2-3кг - малые; 7-8 кг - средние; до 40-50 кг - большие; ``` задымление нейтральным дымом;

• типу действия: постановка оптически-, радио- и термонепрозрачных завес;
• параметрам создаваемой завесы:

ширина - от 15 - 40 м; время непрерывной работы - от 5 до 15 мин;

• допустимым требованиям для постановки завес: скорость ветра: от 1,5 м/с - минимальная; до 8 м/с - максимальная;
• сроку хранения - не менее 15 лет.

К дымовым гранатам предъявляются требования по:

• типу изделия: металлические или полимерные цилиндры с рукоятью для броска;
• активному веществу: твердая смесь (дымовая или аэрозольная);
• типу формируемых завес: нетоксичный дым черного, белого или серо-белого цвета;
• параметрам создаваемой завесы:

ширина - от 7 - 20 м; время активного газовыделения - от 10 до 15 с;

• массе гранат - не более 1,5- 2 кг;
• сроку хранения - не менее 15 лет.

8.2.8 Пенообразующие материалы и оборудование

К пенообразующим материалам предъявляются требования по:

• снижению ЭПР и (или) теплопроводности - не менее 0,1 и 0,6, соответственно;
• толщине покрытия - не более 10 см;
• сохранению заданных свойства при работающем оборудовании - не менее 3-4 мес;
• сроку хранения компонентов - не менее 5 лет.

К пенообразующему оборудованию предъявляются требования по:

• составу оборудования: пеногенератор (смеситель), компрессор, резервуары от 40 л, шланги, пистолет;
• условиям нанесения пеноматериалов без утраты их физических свойств в диапазоне температур - от плюс 50°С до минус 10°С;
• возможности нанесения пенообразующих материалов на оборудование и сооружения объекта;

К пенообразующим генераторам, смонтированным на автомобильном шасси предъявляются требования по:

• массе оборудования - от 200 до 500 кг;
• производительности - от 60 м³ /ч.;
• запасу реагентов одной заправки - не менее 300 кг;
• максимальной высоте нанесения пенообразующего состава - не менее 15 м;

К переносным пенообразующим генераторам предъявляются требования по:

• производительности - до 20 м³ /ч;
• запасу реагентов одной заправки - не менее 50 кг;
• массе оборудования - от 70 до 100 кг;
• сроку эксплуатации - более 2 лет;
• сроку хранения - не менее 15 лет.

8.2.9 Термопоглощающее, термозадерживающее, термоохлаждающее оборудование и средства

• 8.2.9.1 Термопоглощающее, термозадерживающее, термоохлаждающее оборудование предназначено для скрытия термонагруженных элементов и оборудования объектов от средств инфракрасной разведки, применяют различные технологии и приспособления, снижающие температуру нагретых поверхностей.

Требования, предъявляемые к производству это оборудования, закладываются на стадии проектирования или переоборудования объекта. Оборудование должно обеспечивать снижение выброса термоизлучения до уровня естественного фона.

• 8.2.9.2 Термопоглощающие, термозадерживающие, термоохлаждающие средства включают в себя: асбест; углеродосодержащие материалы; стекловолокна и стеклоткани; пенообразующие, радио- и термопоглощающие и удерживающие материалы; инертные газы в сжиженном состоянии (азот, аргон, СО2 и т.д.); они должны соответствовать требованиям по: простоте и удобству хранения, транспортирования, нанесения на термоэлементы объекта; максимальной массовой нагрузке вещества на покрытия объекта - не более 10 кг на 1 м² ; наличию систем подачи к термонагруженным элементам объекта и дистанционного управления процессом охлаждения - для инертных газов; сохранению своих физических параметров с момента их нанесения - не менее 5 лет; сроку хранения без изменения свойств - не менее 10 лет.

9.1Снижение радиолокационной заметности объекта

Снижение показателя ЭПР объекта достигается проектированием конструкций сооружений под углами, исключающими 90°, оптимальные углы наклонов внешних элементов (стен и крыш) сооружений объекта - 45°.

ЭПР объекта увеличивают металлические и стеклянные внешние ограждающие конструкции;

ЭПР снижается при применении на внешней стороне сооружений объекта радиопоглощающих композиционных материалов.

9.2Снижение оптической заметности объекта

Снижение оптической заметности объекта достигается: заглублением объекта при его строительстве; установкой вокруг объекта непрозрачных ограждений; сжатой компоновкой оборудования и сооружений объекта, позволяющей эффективно осуществлять постановку аэрозольных и дымовых завес над его территорией; приданием элементам объекта характерных черт ландшафта местности; при расположении объекта на значительной территории - озеленением его территории быстрорастущими хвойными и лиственными породами деревьев для создания естественной маскировки; размещением громоздкого технологического оборудования в естественных углублениях или котлованах для его маскировки ландшафтными масками; проектированием и оснащением зданий и сооружений объекта штатными средствами световой маскировки; комплексным проектированием реконструкции электрических сетей населенных пунктов и объектов, разделяя электрические сети на питающие потребителей, продолжающие работу в военное время и прекращающие ее (для режима ложного освещения) путем оптимальной группировки зданий и сооружений на объекте (территории).

9.3Снижение теплового излучения

Снижение теплового излучения достигается: созданием систем (контуров) охлаждения термически нагретых элементов оборудования и вывода тепла на значительную удаленность от объекта; созданием термосных конструкций зданий и сооружений, оснащенных оборудованием, выделяющим значительное количество тепла; установкой воздушных завес, криогенного оборудования и систем термоконтроля для быстрого охлаждения оборудования, зданий и сооружений до естественного фона.

9.4Снижение значений параметров излучений объекта во всех диапазонах длин волн (ДВ, СВ, КВ и УКВ и др.)

Снижение значений параметров излучений объекта, во всех диапазонах длин волн, являющихся специфическими видами сигналов, по которым может быть идентифицирован объект, достигается: установкой автоматической отключающей аппаратуры источников излучений; снижением уровней излучений технологического оборудования на объекте.

9.5Снижение значений ударных, гравитационных и вибрационных параметров оборудования объекта

Снижение значений ударных, гравитационных и вибрационных параметров оборудования объекта достигается: проектированием установки оборудования на системы, обеспечивающие амортизацию оборудования, создающего вибрацию и ударные действия; снижением показателей вибрации технологического оборудования; установкой систем безаварийного отключения приборов и механизмов, создающих гравитационные поля при их функционировании.

10.1Контроль качества световой маскировки

Контроль качества световой маскировки в режиме частичного затемнения и ложного освещения осуществляется визуально и с помощью приборов, основные технические характеристики которых приведены в приложении М.

10.1.1 Контролю качества световой маскировки подлежат: уровни освещенности, создаваемой в режиме частичного затемнения и ложного освещения осветительными установками внутреннего, наружного освещения и производственными огнями; уровни освещенности измеряются по методике, приведенной в приложении Н; надежность работы светомаскировочных приспособлений на осветительных приборах, зашторивающих устройств оконных, аэрационных и светоаэрационных проемов зданий и сооружений; надежность действия экранирующих устройств технологических способов при маскировке производственных огней; время выполнения светомаскировочных мероприятий при подаче сигнала ВТ.

На первом этапе, по мере выполнения светомаскировочных мероприятий, осуществляется локальный контроль световой маскировки отдельных помещений, цехов, оборудования, технологических процессов. При проведении локального контроля в первую очередь должно быть установлено, осталось ли световое излучение, выходящее в верхнюю полусферу, и каковы значения его параметров.

На втором этапе, после получения положительных результатов локальной проверки, производится визуальная проверка качества световой маскировки населенного пункта или промышленного объекта и прилегающей к нему территории в целом в соответствии с требованиями, изложенными в приложении А, с высоты не менее 100 м, с применением авиационных и зондовых систем, оснащенных камерами высокого разрешения и средствами измерения ЭМИ.

10.2Контроль качества комплексной маскировки территорий и объектов

После проведения маскировочных мероприятий на территории (объекте) снимаются «эталонные» значения демаскирующих параметров объектов и ориентирных указателей, а также параметров «масок» ложных объектов, и осуществляется их анализ. При расхождении результатов маскировки более чем на 10 % (от запланированных) производится доработка систем маскировки, и осуществляется их повторный контроль.
