СП 271.1325800.2016 «Системы шумоглушения воздушного отопления, вентиляции и кон»

6.1Источники шума

Воздушно-отопительные агрегаты, доводчики, вентиляторы, вентиляционные установки, путевая арматура (шиберы, дроссель-клапаны, диафрагмы), фасонные элементы воздуховодов (тройники, отводы, повороты), воздухораспределительные устройства (решетки, плафоны, анемостаты), холодильные машины, воздушные и другие охладители, наружные и внутренние блоки кондиционеров, циркуляционные насосы, технологические трубы, которые являются источниками шума в системах ОВК, приведены в [2].

6.2Шумовые характеристики и методы их определения путем измерений

Рисунок 6.1 - Поправка Δ L реж на режим работы вентилятора

6.3Расчет шумовых характеристик вентиляторов

Примечания

1 УЗМ на сторонах всасывания и нагнетания ( LWi в, LWi н), измеренные в испытательных трубах и измерительной камере, различаются на значение поправки, учитывающей влияние присоединения испытательных труб к патрубкам вентилятора (отражение звука от открытых патрубков).

2 Измеренные ШХ вентиляторов приводят в технических паспортах или каталогах. Там же указывают методы или стандарты, которые используют при их определении.

где L кш - критерий шумности, зависящий от типа и конструкции вентилятора, дБ (см. таблицу А.1 приложения А);

Pv - безразмерная величина полного давления вентилятора, Па;

Q - безразмерная величина объемного расхода воздуха вентилятора, м³ /с;

Δ L реж - поправка на режим работы вентилятора, дБ;

Δ L 1 -поправка, учитывающая распределение звуковой мощности по октавным полосам частот и принимаемая в зависимости от типа и частоты вращения вентилятора по таблице 6.1, дБ;

Δ L 2 -поправка, учитывающая акустическое влияние присоединения воздуховода к вентилятору, дБ, и численно равная поправке, определяемой по таблице 6.2.

где LW уд - удельный уровень звуковой мощности в октавной полосе частот, дБ (см. таблицу Б.1 приложения Б);

Δ Lf - поправка на частоте прохождения лопаток рабочего колеса, дБ (см. таблицу Б.2 приложения Б).

Таблица 6.1 Поправка, учитывающая распределение звуковой мощности по октавным полосам частот Δ L 1, дБ

Таблица 6.2 Поправка, учитывающая акустическое влияние присоединения воздуховода к вентилятору Δ L 2, дБ

помещении (в реверберационной камере), в которых учтена поправка на влияние присоединения воздуховодов к патрубкам вентилятора Δ L 2 (см. таблицу 6.2).

6.4Расчет шумовых характеристик путевой арматуры систем и элементов воздуховодов

где v - скорость потока воздуха в воздуховоде, м/с;

S - площадь поперечного сечения воздуховода, м² ; v 0 = 1 м/с;

S 0 = 1 м² ;

B - экспериментальная поправка, дБ, зависящая от формы поперечного сечения воздуховода (для круглого сечения воздуховода В = 12 дБ; для квадратного -В = 8,5 дБ; для прямоугольного В = 13 дБ).

Δ - прямоугольное; ○ - круглое; □ - квадратное

Рисунок 6.2 - Безразмерная частотная характеристика прямых участков воздуховодов разных сечений

где LW э - октавный уровень звуковой мощности, генерируемой элементом, определяется по номограмме рисунка 6.3 по диаметру отвода (ответвления) и соотношению скоростей в магистрали и ответвлении, дБ;

Δ Lv - поправка, дБ, на соотношение скоростей v м/ v отв, определяемая по рисунку 6.4;

Δ L г - поправка, дБ, на геометрическое исполнение фасонного элемента, определяемая в зависимости от отношения радиуса закругления к диаметру ответвления (рисунок 6.5);

Δ L вз - поправка, дБ, на взаимное расположение фасонных элементов.

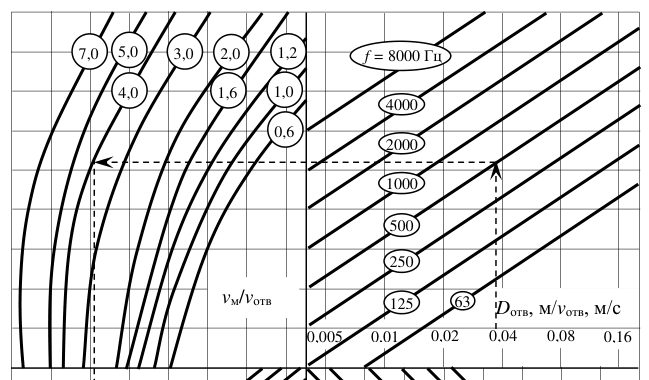

Рисунок 6.3 - Номограмма для определения уровней звуковой мощности шума, генерируемого воздушным потоком в фасонных элементах воздуховодов круглого сечения

Рисунок 6.4 - Поправка Δ Lv , учитывающая влияние соотношения скоростей потока в магистрали и ответвлении

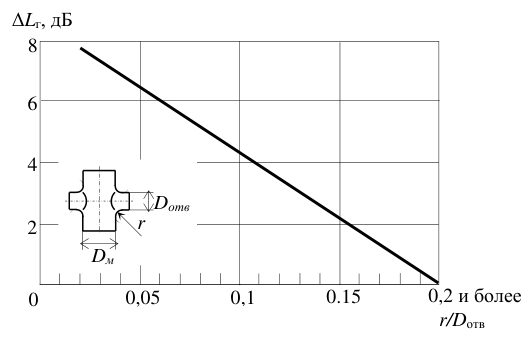

Рисунок 6.5 - Поправка Δ L г, учитывающая влияние радиуса закругления ответвления на шумообразование

Примечание - Если перед рассматриваемым элементом (по ходу потока воздуха) на расстоянии менее четырех гидравлических диаметров (4 D г) расположен другой фасонный элемент (поворот, крестовина, разветвление и т.п.), то турбулентность и неравномерность потока увеличивается и в результате уровни звуковой мощности, генерируемой потоком в элементе, возрастают дополнительно на 4 дБ. Если это расстояние более 4 D г, то Δ L вз = 0.

где K - частотный параметр, дБ, определяемый в зависимости от площади поперечного сечения ответвления F отв или прохода F прох тройника, м² , и безразмерного числа Струхаля v f D NSt г = , определяемого расчетом в зависимости от гидравлического диаметра D г, м, скорости воздуха v, м/с, в магистральной части тройника и частоты f , Гц;

G - функция, дБ, определяемая в зависимости от соотношения скоростей воздуха в ответвлении v отв и прохода v прох данного тройника по рисунку 6.7;

H - частотная поправка, дБ, приведенная в таблице 6.3 в зависимости от среднегеометрической частоты f , Гц.

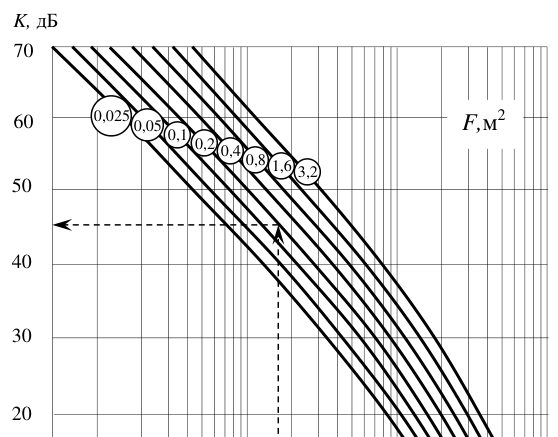

Рисунок 6.6 - Номограмма для определения частотного параметра K для тройников прямоугольного поперечного сечения

а) тройник с острыми кромками

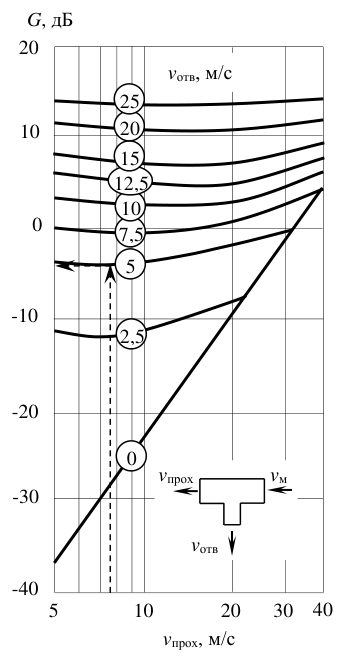

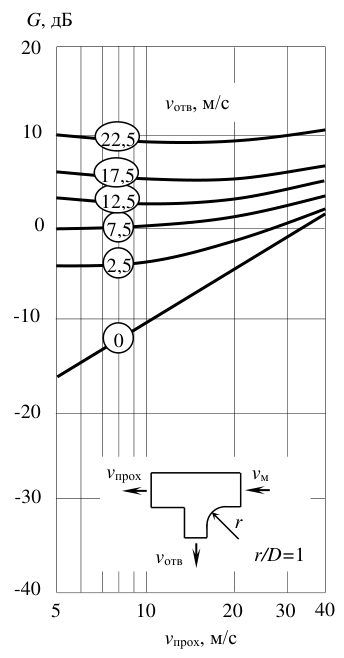

Рисунок 6.7

б) тройник с закругленными кромками

• Номограмма для определения параметра

G прямоугольного поперечного сечения

для тройников

Рисунок 6.8 - Номограмма для определения частотного параметра K для отводов прямоугольного поперечного сечения с острыми кромками

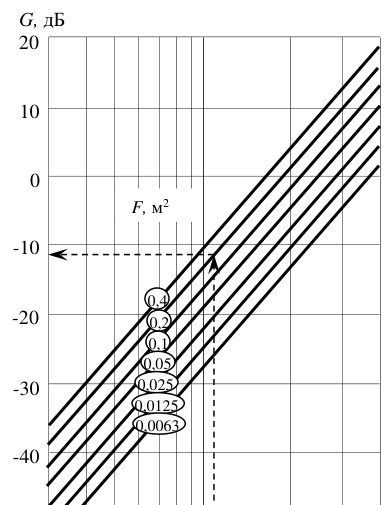

Рисунок 6.9 - Номограмма для определения частотного параметра G для отводов прямоугольного поперечного сечения с острыми кромками

Таблица 6.3 -Частотная поправка H, дБ , в зависимости от среднегеометрической частоты

где v - скорость воздушного потока, набегающего на регулирующее устройство, м/с; ξ - коэффициент местного сопротивления регулирующего устройства, отнесенный к скорости v ;

F - площадь поперечного сечения канала в месте установки регулирующего устройства, м² ; φ - критерий подобия; величину 10 lgφ, дБ, определяют по графику на рисунке 6.10 в зависимости от коэффициента местного сопротивления шибера или дроссель-клапана;

Δ L 2 - поправка на акустическое влияние присоединения воздуховода к шиберу, дроссель-клапану (таблица 6.2) , дБ;

Δ Lg - частотная поправка, дБ, определяемая по таблице 6.4, рисунку 6.11 в зависимости от параметра

где f - среднегеометрическая частота октавной полосы, Гц; а - отношение свободного (в свету) расстояния от кромки шибера до стенки канала к ширине канала в месте установки шибера - для шибера; отношение угла поворота закрытия дроссель-клапана к 360°, - для дроссель-клапана; v - cкорость набегающего потока, м/с;

Δ L вз - поправка, дБ, на взаимное расположение фасонных элементов.

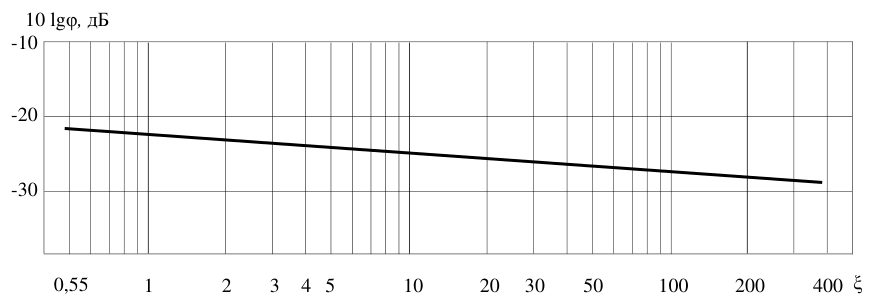

Рисунок 6.10 - Зависимость 10 lgφ от коэффициента местного сопротивления шибера или дроссель-клапана

Таблица 6.4 Поправка Δ Lg , дБ

g

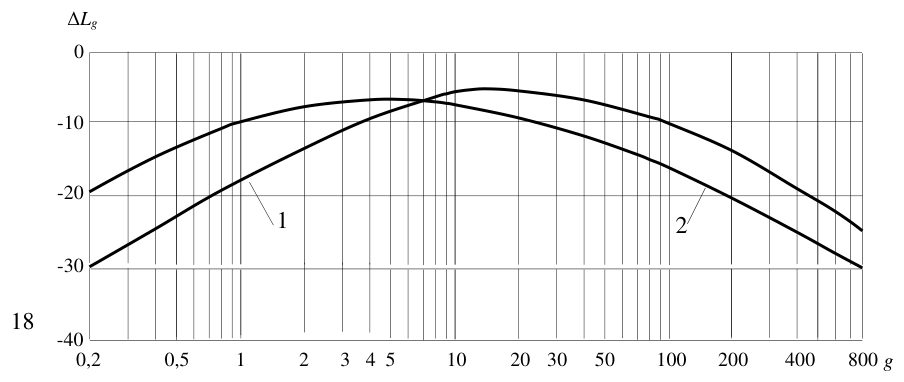

1 - для шибера; 2 - для дроссель-клапана

Рисунок 6.11 - Частотная поправка Δ Lg к суммарному уровню звуковой мощности

Примечание - В воздуховоде за регулирующим устройством образуется зона с циркулирующим замкнутым вихрем, на границе которой наблюдается интенсивный импульсный обмен между вихревой зоной и основным течением в воздуховоде в месте поджатия потока. В случае размыкания вихревой зоны интенсивность импульсного обмена увеличивается, поскольку в нее начинает происходить подсос воздуха извне (своего рода эжекция). Следствием данного явления является резкое увеличение уровня шума, генерируемого регулирующим устройством. Для исключения этого эффекта регулирующие устройства устанавливают в воздуховодах таким образом, чтобы расстояние от них до выходных отверстий и разветвлений было не менее восьми гидравлических диаметров воздуховода, в котором они установлены.

для регулируемой решетки с направляющим аппаратом (РРНП)

для плафонов и анемостатов

Суммарные уровни звуковой мощности LW Σ , дБ, генерируемой устройствами на основе конических сопел, определяют по формуле

где v 0 - скорость воздуха в характерном сечении воздухораспределителя: в живом сечении решеток, в щели плафонов и анемостатов, на срезе сопла, м/с; ξ - коэффициент местного сопротивления, отнесенный к скорости v 0 ;

F 0 - площадь живого сечения решеток, щелей плафонов и анемостатов, среза выходной части сопла, м² .

где i L Δ - частотная поправка, дБ, определяемая в зависимости от безразмерной частоты f :

где f - cреднегеометрическая частота октавной полосы, Гц; d - характерный размер воздухораспределителя, м ( F d = , здесь F - площадь живого сечения решеток, площадь щели плафонов и анемостатов, среза выходной части сопла);

0 v - скорость потока в характерном сечении воздухораспределителя, м/с.

Примечания

1 После снижения шума вентилятора посредством, например, центрального глушителя до требуемого уровня следует ожидать проявление шума, генерируемого потоком в воздухорегулирующих (дросселирующих), фасонных и воздухораспределительных элементах воздуховодов. Шум этих элементов, обусловленный пульсациями давления и скорости, зависит не только от скорости набегающего потока, коэффициента местного сопротивления, размеров и конструкции элемента, но также от степени турбулентности набегающего потока, неравномерности скорости в поперечном сечении подводящего воздуховода и места расположения элемента в сети воздуховодов. Например, при плохих условиях входа потока в воздухораспределительное устройство уровень генерируемой им звуковой мощности может увеличиться на 5-15 дБ.

2 При наличии крупной (протяженной) вентиляционной системы и распространении по сети воздуховодов шума дросселирующих устройств, так же как и шума вентилятора, его уровень значительно снижается. В таких случаях в расчетах учитывают только шум, создаваемый дросселирующими и воздухораспределительными устройствами, установленными на ответвлениях к рассматриваемому (защищаемому от шума) помещению.

3 В тех случаях, когда в технических паспортах дросселирующих устройств отсутствуют ШХ, определенные экспериментально для конкретных условий их монтажа и эксплуатации, используют расчетные методы, обеспечивающие достоверные результаты.

1 - типа Р и РР; 2 - типа РРНП (ξ ≤ 20 единиц); 3 - типа РРНП (ξ > 20 единиц)

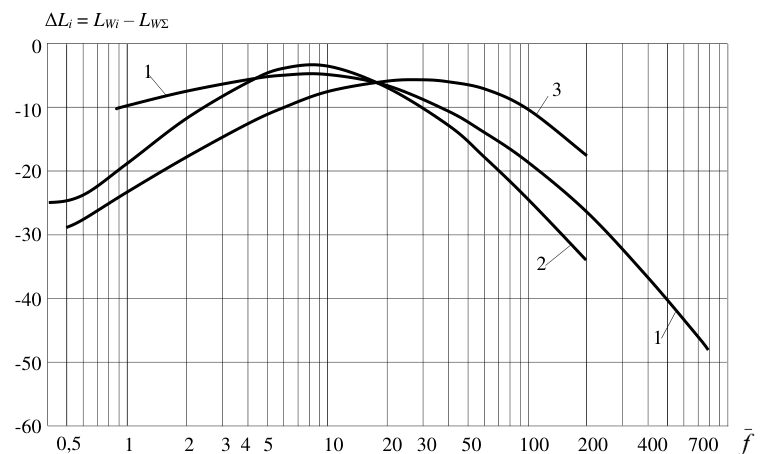

Рисунок 6.12 - Безразмерные частотные характеристики решеток

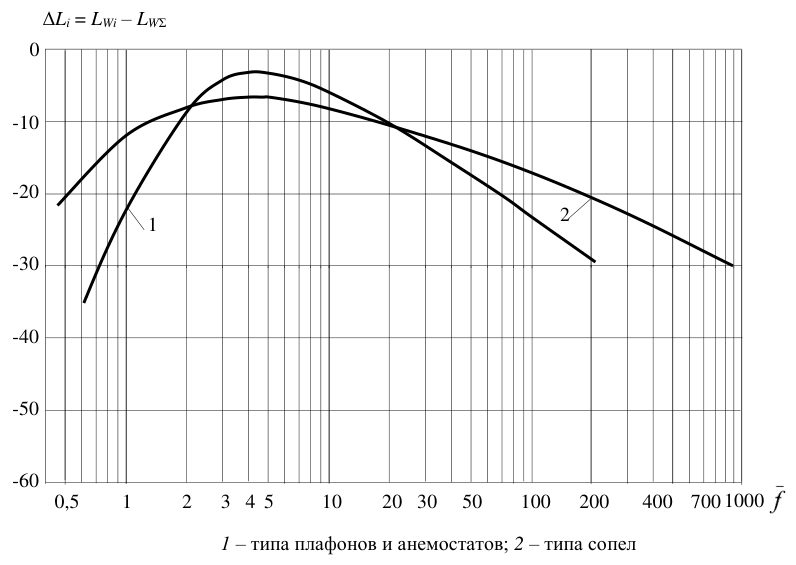

Рисунок 6.13 - Безразмерные частотные характеристики воздухораспределителей

7.1Общие положения

Снижение уровней (затухание) звуковой мощности источников шума, например, вентилятора или дросселя, при прохождении по воздуховодам определяют последовательно для каждого элемента сети и затем суммируют [2]. Следует иметь в виду, что даже в акустически необработанных элементах систем собственное затухание обычно весьма значительное и его необходимо учитывать.

Суммарное снижение уровней звуковой мощности Δ LW сети , дБ, по пути распространения шума определяют по формуле

где Δ LWi - снижение октавных уровней звуковой мощности в отдельных элементах воздуховодов, дБ; ni - общее количество элементов сети воздуховодов.

7.2Снижение шума в прямых участках

Таблица 7.1 Снижение уровня звуковой мощности на прямых участках

7.3Снижение шума в поворотах

Таблица 7.2 Снижение уровня звуковой мощности в поворотах

Примечание - Данные таблицы справедливы, если длина l облицованного участка составляет не менее 2 D , а толщина облицовки равна 1/10 ширины поворота D . Для облицовок с меньшей толщиной длину облицованного участка следует пропорционально увеличивать.

Таблица 7.3 Снижение уровня звуковой мощности в плавных поворотах

7.4Снижение шума в поперечном сечении воздуховода

где mn - отношение площадей поперечных сечений воздуховода, вычисляемое по формуле

где F 1 и F 2 - площади поперечного сечения воздуховода соответственно до и после изменения сечения по пути распространения звука, м² ;

• б) при размерах поперечного сечения воздуховода, мм, равных или более указанных в таблице 7.4

Таблица 7.4 Размеры поперечных сечений воздуховодов при их изменении

Примечание - При плавном переходе воздуховода от одного сечения к другому снижение октавных уровней звуковой мощности не учитывают.

7.5Снижение шума в разветвлении сети

где mn отношение площадей сечений воздуховодов, вычисляемое по формуле

где F отв i -площадь поперечного сечения воздуховода рассматриваемого ответвления, м² ;

F - площадь поперечного сечения воздуховода перед разветвлением, м² ;

∑ i F отв -суммарная площадь поперечных сечений воздуховодов всех ответвлений, м² .

Если воздуховод рассматриваемого ответвления в разветвлении повернут на 90°, то к снижению октавных уровней звуковой мощности в разветвлении, рассчитываемому по формуле (20), необходимо добавить снижение октавных УЗМ в повороте.

7.6Снижение шума при отражении от открытого конца воздуховода

Снижение октавных уровней звуковой мощности Δ LWi , дБ, в результате отражения звука от открытого конца воздуховода или решетки приведено в таблице 7.5 - для расположения заподлицо со стеной и в таблице 7.6 - для случая, когда воздуховод (решетка) свободно выступает в помещение или атмосферу.

Таблица 7.5 Снижение уровней звуковой мощности в результате отражения от конца воздуховода (решетка заподлицо со стеной)

Таблица 7.6 Снижение уровней звуковой мощности в результате отражения от конца воздуховода (воздуховод выступает в помещение)

Таблица 7.7 Снижение уровней звуковой мощности в секциях вентиляционных установок

8.1Общие положения

Таблица 8.1 Соотношение между разностью уровней шума и добавкой к более высокому уровню

8.2Источники шума в обслуживаемых системами помещениях

8.2.1 Один источник

• 8.2.1.1 Октавные уровни звукового давления Li , дБ, создаваемые в расчетной точке данным источником шума (фэнкойлом, решеткой, плафоном и т.п.), вычисляют по формуле

где LWi -октавный уровень звуковой мощности источника шума, дБ (определяется по данным раздела 6);

• Ф - фактор направленности излучения самого источника шума в направлении на расчетную точку, безразмерный (при отсутствии паспортных данных для решеток Ф принимают по кривым рисунка 8.1, в других случаях следует принимать Ф = 1);
• S - площадь воображаемой поверхности сферы или ее части, окружающей источник и проходящей через расчетную точку, м² ;

В - постоянная рассматриваемого помещения, м² .

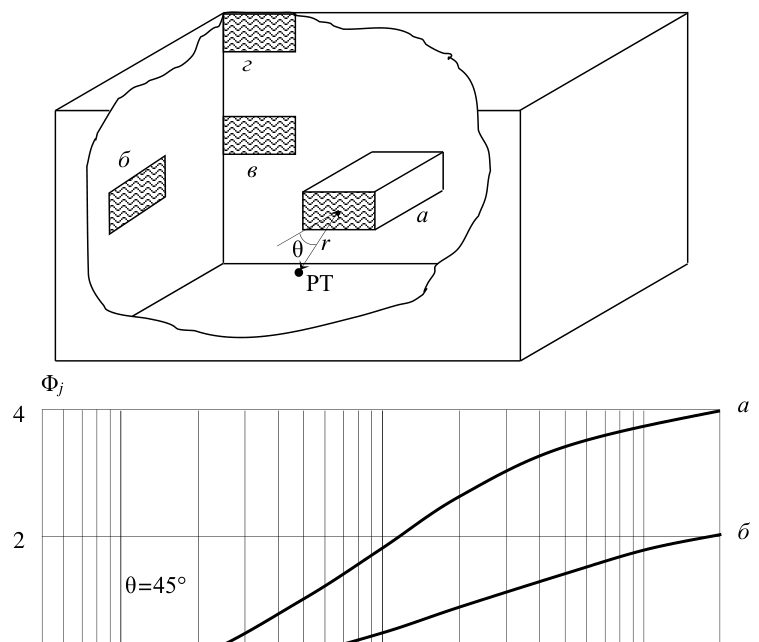

а б а - решета в центре комнаты; б - в центре стены; в - вблизи ребра; г - вблизи угла; √F - приведенный размер решетки, м; f среднегеометрическая частота, Гц; РТ - положение расчетной точки в помещении

Pисунок 8.1 - Фактор направленности Ф j

8.2.1.2 При расположении источника шума в пространстве (например, на колонне в большом помещении) S = 4π r 2 (излучение в полную сферу), в средней части поверхности стены, перекрытия S = 2π r 2 (излучение в полусферу), в двугранном углу, образованном ограждающими конструкциями, S = π r 2 (излучение в ¼ сферы), в трехгранном углу, образованном ограждающими конструкциями S = 2 2 r π , где r - расстояние между акустическим центром источника и расчетной точкой, м.

Постоянную помещения В , м² , в октавных полосах частот вычисляют по формуле

где В 1000 - постоянная помещения, м² , на среднегеометрической частоте 1000 Гц, определяемая по таблице 8.2 в зависимости от объема V , м³ , и типа помещения; μ - частотный множитель, определяемый по таблице 8.3.

Примечания

1 Для небольших помещений объемом до 120 м³ и при расположении расчетной точки не менее, чем на расстоянии 2 м от решетки, и не менее, чем 3 м от других источников шума (автономные кондиционеры и т.п.), октавные уровни звукового давления допускается определять по формуле

2 Акустический центр источника шума, расположенного на полу или стене, следует считать совпадающим с проекцией геометрического центра источника шума на горизонтальную или вертикальную плоскость.

Таблица 8.2 Постоянная помещения, м² , на среднегеометрической частоте 1000 Гц

Таблица 8.3 Частотный множитель для определения постоянной помещения в октавных полосах частот

8.2.2 Несколько источников

• 8.2.2.1 Несколько источников, генерирующих собственный шум воздухораспределительных устройств (решеток), одной системы ОВК находятся в рассматриваемом помещении.

Октавные уровни звукового давления Li , дБ, создаваемые в расчетной точке, вычисляют по формуле

где LWi -октавный уровень звуковой мощности, генерируемой одним воздухораспределительным устройством (решеткой), определяемый в соответствии с разделом 6 или по паспортным данным, дБ;

• m - количество воздухораспределительных устройств (решеток), ближайших к расчетной точке, от одной системы ОВК (т.е. решеток, для которых ri ≤ 5 r мин, где r мин - расстояние, м, от расчетной точки до акустического центра ближайшей решетки);
• n - общее количество воздухораспределительных устройств (решеток) одной рассматриваемой системы;
• Ф j , Sj - то же, что в формуле (21) для jго воздухораспределительного устройства (решетки).

8.3Источник шума в сети воздуховодов

• а) при проникновении шума в помещение через одно воздухораспределительное устройство

• б) при проникновении шума в помещение через несколько воздухораспределительных устройств (решеток) одной системы

где LWi - октавный уровень звуковой мощности источника шума (вентилятора, дроссель-клапана, тройника и т.п.), определяемый в соответствии с разделом 6, дБ;

Δ LW сети - суммарное снижение уровня (потери) звуковой мощности источника шума, дБ, в рассматриваемой октавной полосе частот по пути распространения шума в элементах сети до выхода в помещение через первую решетку, включая потери отражения от первой (по ходу звука) решетки;

Ф, Ф j - фактор направленности излучения шума соответственно через воздухораспределительное или воздухоприемное устройство в направлении расчетной точки, безразмерный, определяемый для воздухораспределительных устройств (решеток) по графикам на рисунке 8.1, в остальных случаях - по опытным данным.

Примечания

1 При расчете по формуле (26) в Δ LW сети не следует включать снижение уровня звуковой мощности на нескольких решетках в одном помещении, а при определении потерь отражения от открытого конца по таблицам 7.5, 7.6 следует брать габаритную площадь одной решетки.

2 Расчет уровней звукового давления по формулам (21, 23 и 24) справедлив, если отношение меньшего размера помещения к большему не превышает 1:5. В других случаях (например, помещение с большой площадью пола при небольшой высоте потолка) постоянную помещения В рекомендуется определять по таблице 8.2 в зависимости от величины воображаемого объема V * , вычисляемого по формуле

где h - меньший размер помещения, м; b - второй по величине размер помещения, м, если b ≤ 5 h .

Если b > 5 h , то V * вычисляют по формуле

Для небольших по объему помещений Li вычисляют по формуле

8.4Источник шума в помещении, из которого шум проникает в другое помещение по воздуховоду

где L ш - октавный уровень звукового давления в помещении с источником шума, дБ, определяемый по формулам (23, 24);

Sp - площадь решетки или решеток в помещении с источником шума, м² ;

Δ LW сум -суммарное снижение уровня звуковой мощности по пути распространения звука в канале, дБ, в рассматриваемой октавной полосе частот, определяемое в соответствии с разделом 7;

B и - постоянная изолируемого от шума помещения, м² , вычисляемая по формуле (22).

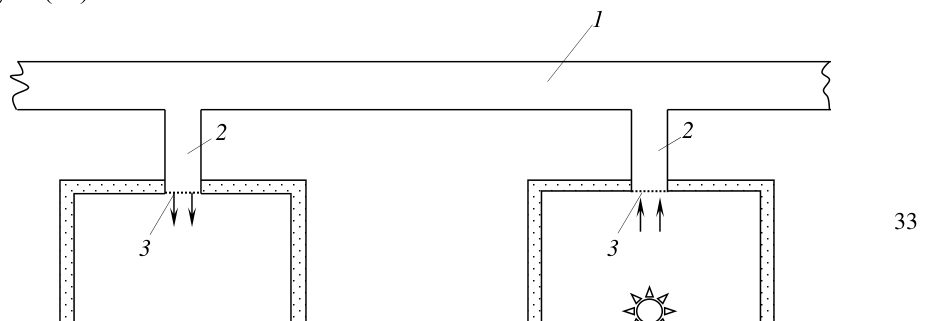

1 - вентиляционный канал; 2 - ответвления от вентиляционного канала к помещениям; 3 - концевые воздухораспределительные устройства (решетки, плафоны и т.п.); ИШ - источник шума; РТ - расчетная точка

Рисунок 8.2 - Схема расположения источника шума и расчетной точки в помещениях, соединенных вентиляционным каналом

8.5Источник шума - транзитный воздуховод

где LWi - октавный уровень звуковой мощности, излучаемый в воздуховод источником шума, дБ;

Δ LW сум - суммарное снижение уровней (потери) звуковой мощности по пути распространения звука от источника шума (вентилятора, дросселя и т.п.) до начала рассматриваемого участка воздуховода, излучающего шум в помещение, дБ, определяемое в соответствии с разделом 7;

S - площадь наружной поверхности участка воздуховода, через которую шум поступает в помещение, м² ;

F - площадь поперечного сечения воздуховода, м² ;

R в - звукоизолирующая способность стенок воздуховода, дБ, приведенная в таблицах 8.4 и 8.5.

Таблица 8.4 Звукоизолирующая способность стенок воздуховодов

Таблица 8.5 Звукоизолирующая способность стенок облицованных воздуховодов

Примечание - В скобках приведены ориентировочные значения для воздуховодов диаметром менее 300 мм.

8.6Источник шума в помещении, через которое проходит воздуховод

где S - площадь поверхности воздуховода в пределах шумного помещения, м² ;

R в - звукоизолирующая способность стенок воздуховода, дБ;

Δ LW сум - суммарное снижение уровня звуковой мощности, дБ, по пути распространения звука от шумного до тихого помещений;

Lш - средний уровень звукового давления в шумном помещении в данной полосе частот, дБ, вычисляемый по формуле

где LWi - октавный уровень звуковой мощности отдельного источника шума, дБ; В ш - постоянная шумного помещения в данной октавной полосе, м² .

Примечания

1 Первый член в формуле (32) можно определить по правилу сложения уровней, пользуясь таблицей 8.1.

2 Расчет уровней звукового давления по формуле (32) справедлив, если отношение меньшего размера помещения к большему не превышает 1:5.

8.7Оценка допустимого уровня звуковой мощности источника

Для определения допустимого уровня звуковой мощности на одно приточное устройство из общего допустимого уровня звуковой мощности следует вычесть поправку, которая зависит от числа приточных устройств, у которых примерно одинаковая звуковая мощность (таблица 8.6).

Таблица 8.6 Поправка, зависящая от числа приточных устройств

8.8Расчет уровня звукового давления в изолируемом от шума помещении

где L ш i - октавный уровень звукового давления, измеренный или рассчитанный в шумном помещении, дБ;

S - площадь ограждающей конструкции, м² , между изолируемым и шумным помещением;

R - звукоизоляция шума ограждающей конструкцией, дБ, (для открытого проема R = 0).

8.9Источник шума на прилегающей к зданию территории

где LWim - октавный уровень звуковой мощности m -ного источника шума, дБ;

Δ LW сети m -суммарное снижение уровня звуковой мощности по пути распространения звука в воздуховоде от m -ного источника шума в рассматриваемой октавной полосе, дБ;

Δ L н m -показатель направленности излучения m -ного источника шума, определяемый пo рисунку 8.3, дБ; э m L Δ - акустическая эффективность, дБ, в октавных полосах частот экранапреграды, расположенного между РТ и m -ным источником шума, если таковой имеется; rm - расстояние от m -ного источника шума до расчетной точки, м;

Ω m - пространственный угол излучения звука m -ного источника шума (Ω = 4 π - источник над крышей или над землей на высоте более 6 м; Ω = 2 π - источник на земле или на крыше; Ω = π - источник на фасаде или участке фасада здания); βа - затухание звука в атмосфере, дБ/км (таблица 8.7);

Δ L пов -снижение уровня звукового давления поверхностью земли с акустическим мягким покрытием, дБ; βзел -коэффициент снижения уровня звукового давления зелеными насаждениями (лесополосой), дБ; l - ширина лесополосы, м.

решетку в стене здания

• в) Излучение шума через вентиляционную шахту на кровле

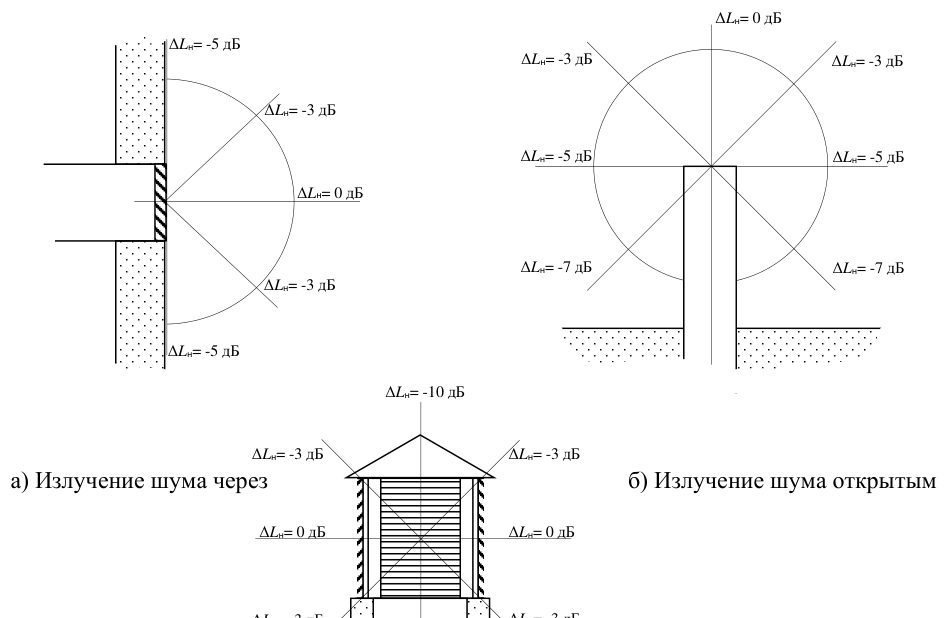

Рисунок 8.3 - Показатель направленности излучения шума через отверстия вентиляционных решеток, воздуховодов, шахт и подобных элементов

Таблица 8.7 Затухание звука в атмосфере

где f - среднегеометрическая частота октавной полосы, Гц.

При расчете в дБ А принимается β A зел = 0,08 дБ/м.

9.1Общие положения

9.2Расчетные схемы

где LW с - октавный уровень звуковой мощности структурного шума, излучаемого в это помещение при работе данной вентиляционной установкой, дБ;

• B и - постоянная изолируемого помещения, м² .

• при расположении над изолируемым помещением

• при расположении в вентиляционной камере вне пределов перекрытия над изолируемым помещением

где LW в - октавный уровень звуковой мощности воздушного шума, излучаемого вентилятором в венткамеру, дБ;

• Z с - суммарное волновое сопротивление пружин, на которых установлен вентилятор, Н·с/м;
• Z пер - входной импеданс перекрытия (несущей плиты, при отсутствии пола на упругом основании, плиты пола - при его наличии), Н·с/м;
• S - условная площадь перекрытия венткамеры над изолируемым помещением, м² ;
• S = S 1 при S 1> S и /4; S = S и/4 при S 1< S и/4 или если вентиляционная камера не находится над изолируемым помещением, но имеет одну общую с ним стену;
• S 1 - площадь вентиляционной камеры над изолируемым помещением, м² ;
• S и - площадь изолируемого помещения, м² ;
• S в - общая площадь вентиляционной камеры, м² ;
• R - собственная изоляция воздушного шума перекрытием, дБ.

(42) где R н - собственная изоляция воздушного шума несущей плитой перекрытия, дБ;

Δ R - дополнительная собственная изоляция воздушного шума перекрытием с полом на упругом основании, дБ.

10.1Общее положение

Требуемое снижение шума для каждого источника должно быть таким, чтобы суммарные уровни во всех октавных полосах частот от всех источников шума не превышали допустимых уровней звукового давления. Контрольное сложение уровней можно выполнить, пользуясь, например, таблицей 8.1.

10.2Акустические ситуации

где Li - уровень звукового давления в расчетной точке в рассматриваемой октавной полосе частот, создаваемый данным источником шума, дБ, определяемый в соответствии с разделом 8;

L доп i - допустимый октавный уровень звукового давления, дБ, для систем вентиляции, кондиционирования воздуха и воздушного отопления, определяемый в соответствии с разделом 5.

где n - общее количество принимаемых в расчет источников шума.

• при расчете требуемого снижения шума вентилятора (при расчете центрального глушителя) - количество систем, обслуживающих помещение с расчетной точкой; шум, генерируемый воздухораспределительными, воздухорегулирующими и фасонными элементами при этом не учитывается, так как их спектры шума сильно отличаются и октавные уровни шума в помещении в результате этого не увеличиваются;
• при расчете требуемого снижения шума, генерируемого воздухораспределительными устройствами одной системы (плафонами, решетками и т.п.), - количество систем, обслуживающих рассматриваемое помещение; шум вентилятора, воздухорегулирующих и фасонных элементов при этом не учитывается;
• при расчете снижения шума, генерируемого фасонными элементами и воздухорегулирующими устройствами рассматриваемого ответвления, -количество фасонных элементов и дросселей, уровни шума которых в данной октавной полосе отличаются один от другого менее чем на 10 дБ (например, тройников к ответвлению и дросселей, т.е. n = 2); шум вентилятора и решеток при этом не учитывается, но Δ L тр увеличивается на 3 дБ.

Для одинаковых по излучаемой мощности источников шума в этом случае достаточно рассчитать требуемое снижение уровня звукового давления для одного источника, принимая ri = r ср. Тогда требуемое снижение уровня звукового давления Δ L тр будет одинаковым для всех источников шума.

где L сум -октавный уровень звукового давления в расчетной точке, создаваемый всеми источниками шума, дБ, и определяемый посредством расчета или измерения.

Примечание - Материалы, частично использованные в разделах 6-10, приведены в [2] и апробированы при решении практических задач защиты от шума систем ОВК.

Г.1Динамические характеристики материалов определяют по таблице Г.1.

Таблица Г.1 Динамические характеристики материалов

Примечания

• 1 Для нагрузок на звукоизоляционный слой, не указанных в данной таблице, значения Е Д и ε следует принимать по линейной интерполяции в зависимости от фактической нагрузки.
• 2 В таблице приведены ориентировочные значения Е Д и ε, более точные данные следует брать из сертификатов на материалы, в которых эти значения должны быть приведены.
