СП 272.1325800.2016 «Системы водоотведения городские и поселковые. Правила обсле»

Справочная интерактивная копия для удобной работы с документом. Не является официальным опубликованием. Официальный источник — Минстрой России. Перед применением проверяйте актуальность редакции и перечень обязательных требований.
О документе: разработчики, утверждение, регистрация, ключевые слова

УДК 628

ОКС 93.030

Ключевые слова: трубопровод, гибкий полимерный рукав, санация, восстановительные работы

Директор НИИСФ РААСН

И.Л. Шубин

личная подпись

инициалы, фамилия

Руководитель разработки:

ОАО «Ордена Трудового Красного Знамени Академия коммунального хозяйства им. К.Д.Памфилова»

наименование организации

Генеральный директор

Р.И.Качаев

должность

личная подпись

инициалы, фамилия

Руководитель организации-разработчика: ООО «Три-С»

наименование организации

Генеральный директор ООО «Три-С»; член Объединения немецких предприятий в сфере водоснабжения/водоотведения и утилизации отходов (DWA), Сертифициро- ванный консультант по санации трубопрово- дов (DWA); член Союза консультантов по санации трубопроводов систем водоотведе- ния (VSB); к.т.н.

Ю.С. Захаров

должность

личная подпись

инициалы, фамилия

Ответственный исполнитель:

Генеральный директор ООО «Три-С»; член Объединения немецких предприятий в сфере водоснабжения/водоотведения и утилизации отходов (DWA), Сертифициро- ванный консультант по санации трубопрово- дов (DWA); член Союза консультантов по санации трубопроводов систем водоотведе- ния (VSB); к.т.н.

Ю.С. Захаров

должность

личная подпись

инициалы, фамилия

Исполнитель:

Вице-президент Российского общества по бестраншейным технологиям (РОБТ), д.т.н., профессор

В.А. Орлов

должность

личная подпись

инициалы, фамилия

1Область применения

Настоящий свод правил устанавливает требования к проведению обследований при оценке состояния сетей водоотведения и распространяется на перекладку, восстановление или ремонт трубопроводов систем водоотведения.

2Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 17.1.1.01-77 Охрана природы. Гидросфера. Использование и охрана вод. Основные термины и определения

ГОСТ 19185-73 Гидротехника. Основные понятия. Термины и определения

ГОСТ 25150-82 Канализация. Термины и определения

СП 14.13330.2014 «СНиП II-7-81* Строительство в сейсмических районах» (с изменением № 1)

СП 32.13330.2012 «СНиП 2.04.03-85 Канализация. Наружные сети и сооружения» (с изменением № 1)

СП 42.13330.2011 «СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений»

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3Термины и определения

В настоящем своде правил применены следующие термины с соответствую-

щими определениями
3.1 берма (приступок): Горизонтальная поверхность, граничащая с желобом (руслом) канала колодца или большого водоотводящего канала. 3.2 визуальное обследование трубопроводов: Качественная оценка состояния внутренней поверхности и эксплуатационных свойств трубопровода, полученная в процессе обхода (при обследовании проходных трубопроводов) или обследования трубопровода изнутри с применением дистанционно управляемых телевизионных установок. 3.3 водоприемник: Водный объект или искусственное сооружение, в которое отводятся сточные воды. 3.4 водосбросное сооружение: Жесткое соединение трубопроводов системы водоотведения, предназначенное для автоматического сброса избыточной воды через специальный трубопровод или желоб. 3.5 горловина колодца: Часть колодца между опорным кольцом и рабочей камерой. 3.6 грунтовые воды: Воды, которые располагаются на небольшой глубине от поверхности земли.
3.7дефект
Отдельное несоответствие конструкций какому-либо параметру, установленному проектом или нормативным документом.
3.8длина трубы
Стандартная протяженность трубы, изготовленной на предприятии-изготовителе.
3.9дождевая вода
Не проникающие в грунт атмосферные осадки, поступающие в систему водоотведения с наружной поверхности здания и поверхности земли.
3.10заказчик
Организация - собственник системы водоотведения или ответственная за эксплуатацию системы водоотведения.
3.11инспекционное отверстие
Отверстие со съемной крышкой, расположенное на трубопроводе или канале системы водоотведения, которое обеспечивает доступ к ним снаружи для очистки и инспекции, но без доступа персонала.
3.12инспекция трубопроводных систем
Регистрации состояния и эксплуатационных свойств трубопроводных систем на основании результатов обследования.
3.13интервал
Непрерывный участок трубопровода или канала между двумя соседними колодцами.
3.14инфильтрация грунтовых вод
Самопроизвольное поступление грунтовых вод в систему водоотведения.
3.15канал системы водоотведения
Трубопровод большого диаметра и протяженности для системы водоотведения сточных вод из большого числа источников.
3.16канализация
Отведение бытовых, промышленных и сточных вод. [ГОСТ 19185-73, статья 9]
3.17канализационная сеть
Система трубопроводов, каналов или лотков и сооружений на них для сбора и отведения сточных вод.Источник: ГОСТ 25150-82, статья 14
3.18колодец
Гидротехническое сооружение цилиндрической или квадратной формы, снабженное смотровым лазом со съемной крышкой, устанавливаемое в системе водоотведения (трубопроводах, каналах), предназначенное для сопряжения двух и более трубопроводов и обеспечения доступа обслуживающего персонала.
3.19комплексное управление сетями
Согласованное управление эксплуатацией, развитием, строительством, санацией сетей системы водоотведения для обеспечения сохранности сооружений и экономически эффективного функционирования сетей с заданными гидравлическими и эксплуатационными характеристиками без ущерба для окружающей среды.
3.20конус
Часть колодца с плавно изменяющимся размером сечения.
3.21кодирование информации
Процесс преобразования и (или) представления данных.
3.22лоток
Нижняя образующая часть поверхности трубы или желоба любого сечения.
3.23место соединения трубопроводов
Координата на оси обследуемого трубопровода, определяющая место соединения двух трубопроводов.
3.24напорный трубопровод системы водоотведения
Трубопровод для транспортирования сточных вод под давлением (без свободной поверхности).
3.25обследование
Комплекс мероприятий по определению и оценке фактических значений контролируемых параметров, характеризующих эксплуатационное состояние, пригодность и работоспособность объектов обследования и определяющих возможность их дальнейшей эксплуатации или необходимость восстановления.
3.26общесплавная система канализации
Система канализации, предназначенная для совместного отведения и очистки всех видов сточных вод, включая городские и поверхностные.Источник: СП 32.13330.2014, А.3
3.27опорное кольцо
Элемент конструкции колодца, устанавливаемый на его горловину и применяемый для регулирования положения колодезного люка.
3.28отводной канал
сточные воды поступают на очистные сооружения.
3.29отвод
устройства соединения двух трубопроводов под разными углами. Гидротехническое сооружение или место, в котором Элемент конструкции стандартного промышленного изделия для
3.30перепадной колодец
Колодец для соединения канализационных трубопроводов разной глубины залегания с помощью вертикальной трубы, нижний край которой располагается на лотке или непосредственно над лотком трубопровода, расположенного на наибольшей глубине.
3.31площадка
Промежуточная площадка для отдыха разделяющая дистанцию подъема.
3.32полураздельная система канализации
Система коммунальной канализации, при которой устраиваются две самостоятельные уличные сети трубопроводов: одна для отведения городских сточных вод, другая - для отведения дождевого, талого и поливомоечного стока; главные коллектора, отводящие все виды сточных вод на очистные сооружения населенного пункта, устраиваются общесплавными и при превышении расчетных расходов часть дождевых вод через разделительные камеры сбрасывается в водоем без очистки.Источник: СП 32.13330.2012, А.4
3.33примыкание
Наименование места соединения одного трубопровода с другим трубопроводом или колодцем.
3.34рабочая камера колодца
Рабочее пространство внутри колодца над руслом (желобом) канала.
3.35раздельная система канализации
Система канализации, при которой устраиваются две или более самостоятельные канализационные сети: сеть для отведения хозяйственно-бытовых и части производственных сточных вод, допускаемых к сбросу в систему городской канализации; сеть для загрязненных производственных сточных вод, не допускаемых к совместному отведению и очистке с бытовыми сточными водами; сеть для отведения с селитебных территорий и площадок предприятий дождевого, талого и поливомоечного стока, который перед сбросом в водоем подвергается очистке.Источник: СП 32.13330.2012, А.5
3.36ремонт
Мероприятия для устранения местных локальных повреждений.
3.37самотечный трубопровод системы водоотведения
Трубопровод, транспортирующий жидкость со свободной поверхности за счет силы тяжести.
3.38санация
Все мероприятия, осуществляемые для восстановления или улучшения функциональных свойств существующего трубопровода.
3.39система водоотведения частных участков
Система трубопроводов и дополнительных сооружений на частных земельных участках для водоотведения бытовых сточных вод и/или дождевой воды к водоприемнику для последующей очистки и утилизации. 3.40 стеновое кольцо колодца: Часть конструкции колодца или ревизионного отверстия, представляющая собой законченное изделие, предназначенное для соединения с другими элементами конструкции колодца. 3.41
сточные воды
Воды, отводимые после использования в бытовой и производственной деятельности человека.Источник: ГОСТ 17.1.1.01-77, статья 29
3.42сточные воды централизованной системы водоотведения
Воды, принимаемые от абонентов в централизованные системы водоотведения, а также дождевые, талые, инфильтрационные, поливомоечные, дренажные воды, если централизованная система водоотведения предназначена для приема таких вод. 3.43 техническое обследование централизованных систем горячего и холодного водоснабжения и (или) водоотведения : Оценка технических характеристик объектов централизованных систем горячего и холодного водоснабжения и (или) водоотведения. 3.44 труба: Промышленное изделие из различных конструкционных материалов стандартной формы полого поперечного сечения и размеров, используемое в качестве конструктивного элемента при строительстве трубопроводов и каналов. 3.45 трубопровод системы водоотведения: Трубопровод для отвода сточных вод от места их приема к водоприемнику. 3.46 трубопровод: Сооружение для транспортирования жидких сред между колодцами и другими гидротехническими сооружениями выполненное либо из различного материала труб (чугун, керамика, хризотилцемент, бетон, железобетон, полиэтилен и т.д.), плотно соединенных между собою, соединительных (фасонных) частей, или из кирпичной кладки или монолитного бетона. 3.47 узел: Колодец, инспекционное отверстие, выпуск, отверстие для очистки или другая, однозначно определяемая точка канализационной сети. 3.48 уклон: Разница между вертикальными проекциями начала и конца участка трубопровода, деленная на расстояние между ними по горизонтали.
3.49шелыга
Верхняя образующая часть поверхности трубы или желоба любого сечения.
3.50эксфильтрация сточных вод
Просачивание сточных вод из системы водоотведения в окружающий грунт. Примечание При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

4Общие положения

4.1
Для обследования следует выбирать объекты систем канализации с учетом требований надежности эксплуатации, климатических условий, рельефа местности, геологических и гидрологических условий, существующей ситуацией в системе водоотведения и других факторов.
4.2
При разработке плана обследования следует учитывать возможность будущих подключений систем канализации различных объектов, оценку их санитарного состояния с целью интенсификации их применения.
4.3
При проведении обследования общесплавной, раздельной и полураздельной систем канализации, осуществляющих совместное отведение на очистку сточных вод всех видов, включая поверхностный сток с селитебных территорий и пло-
  • щадок предприятий, следует руководствоваться указаниями настоящего свода правил, а также других нормативных документов, регламентирующих работу этих систем, в том числе и региональных. 4.4 При проведении обследования систем водоотведения необходимо обеспечивать соответствующую безопасность и санитарно-гигиенические условия труда. 4.5 К проведению работ по обследованию объектов систем канализации допускаются организации, обладающие необходимым оборудованием и штатом квалифицированных специалистов. Квалификация организации на право проведения обследования и оценки технического состояния объектов систем канализации должна быть подтверждена соответствующими дипломами и сертификатами. 4.6 Необходимость в проведении работ по обследованию, их объем, состав, характер зависят от поставленных задач. Основанием для обследования служит: -наличие дефектов и повреждений конструкции трубопровода или иных объектов системы канализации, которые снижают прочностные, деформативные характеристики конструкций и ухудшить эксплуатационное состояние объектов системы канализации; -увеличение эксплуатационных нагрузок; -отсутствие проектно-технической и исполнительной документации; -деформация грунтовых оснований; -необходимость контроля и оценки состояния конструкции трубопровода или иных объектов системы канализации, расположенных вблизи вновь строящихся жилых районов или подключения к системе существующей канализации других городских или поселковых трубопроводных систем канализации; -необходимость оценки состояния строительных конструкций трубопровода или иных объектов системы канализации, подвергшихся воздействию стихийных бедствий природного характера или техногенных аварий; -необходимость проверки соответствия конструкции и эксплуатационных свойств трубопроводов, каналов или иных объектов системы канализации требованиям нормативных актов. 4.7 При обследовании следует учитывать специфику материалов, из которых выполнены конструкции трубопровода или иных объектов системы канализации. 4.8 Техническое состояние конструкции трубопровода или иных объектов системы канализации оценивают на основании результатов обследования и дают за-
  • ключение о его состоянии. Объекты подразделяются на находящиеся в: исправном; работоспособном; ограниченно работоспособном; недопустимом или аварийном состояниях.

При исправном и работоспособном состояниях эксплуатация конструкции трубопровода или иных объектов системы канализации возможна без ограничений. При этом, может устанавливаться требование периодического обследования в процессе эксплуатации.

При ограниченно работоспособном состоянии конструкции трубопровода или иных объектов системы канализации необходим постоянный его мониторинг и в случае образования аварийной ситуации требуется повторное обследование с определением перечня восстановительно-ремонтных работ. Для осуществления мониторинга возможно использование геоинформационных систем, созданных с применением кодированной информации (коды дефектов, позволяют оператору, осуществляющему обследование с применением телевизионных камер, предоставить необходимую информацию инженерной службе для принятия решения о дальнейшей эксплуатации объекта), позволяющих хранить обновлять в единой базе данных информацию о конструкции сетей водоснабжения/водоотведения, информацию о ремонтно-восстановительных работах и результаты всех проведенных обследований.

4.9
При обследовании конструкции трубопровода или иных объектов системы канализации, расположенных в сейсмически опасных регионах, состояние конструкции трубопровода или иных объектов системы канализации должно оцениваться с учетом:
  • расчетной сейсмичности площадки строительства по СП 14.13330;
  • повторяемости сейсмического воздействия;
  • спектрального состава сейсмического воздействия;
  • категории грунтов по сейсмическим воздействиям.

5Технические требования к обследованию трубопроводов, каналов и колодцев системы водоотведения

5.1
Регулярное обследование трубопроводов городских и поселковых систем водоотведения - это основа комплексного подхода к управлению сетями. Регулярное и качественное обследование - залог и информационная основа безаварийной эксплуатации и своевременной санации систем водоотведения.
5.2
Комплексный подход к управлению сетями водоотведения предполагает: исследование всех аспектов, влияющих на работоспособность сетей; оценку функциональных характеристик сетей сравнением их с проектными значениями, в том числе определение причин ухудшения характеристик; разработку планов ремонтно-восстановительных мероприятий и нового строительства; строительство и санацию трубопроводов.
5.3
Обследование проводится для оценки состояния трубопроводов, каналов и колодцев системы водоотведения при планировании нового строительства и плановопредупредительных мероприятий по обслуживанию сетей.

Информация о состоянии сетей должна регулярно обновляться.

Цель обследования предопределяет выбор методов, степень детализации, необходимую точность и способ оценки результатов.

Обследование трубопроводов городских и поселковых систем водоотведения при заданных границах обследования включает в себя:

  • проверку работоспособности системы водоотведения;
  • анализ существующей информации об эксплуатации системы водоотведения;
  • актуализацию данных о системе водоотведения (инвентаризацию сетей);
  • исследование состояния трубопроводов;
  • » » гидравлических характеристик трубопроводов;
  • » » влияния системы трубопроводов на окружающую среду;
  • » » влияния эксплуатационных мероприятий на систему водоотведения.
5.4
Анализ данных об эксплуатации системы водоотведения предполагает изучение:
  • частоты и места возникновения затоплений, засоров и обрушений трубопроводов;
  • частоты профессиональных заболеваний, травм (в том числе и со смертельным исходом) обслуживающего персонала и других лиц;
  • существующих повреждений трубопроводов;
  • соблюдения условий, необходимых для транспортирования сточных вод;
  • результатов предыдущих обследований;
  • вредных воздействий образующихся в канализации газов;
  • результатов проверочных гидравлических расчетов;
  • исправности механических и электрических устройств;
  • результатов мониторинга функционирования системы;
  • функциональных свойств и состояния системы управления сточными водами, возможных перегрузок системы.
5.5
Актуализация данных о системе водоотведения включает в себя сбор и проверку всей доступной информации в системе водоотведения в границах обследования:
  • данных об объекте обследования:
  • местоположение, размеры, форма и конструкционный материал всех трубопроводов, каналов и колодцев;
  • местоположение, глубину колодцев и координаты примыканий;
  • местоположение примыканий и врезок к трубопроводам/каналам;
  • местоположение, подключение и характеристики специальных сооружений (насосных станций, грязеуловителей и т.д.));
  • законодательных ограничений и требуемых разрешений на проведение работ;
  • данных о проводившихся до последнего времени эксплуатационных и строительных мероприятиях;
  • информации о составе и объеме отводимых промышленных сточных вод;
  • результатов проводившихся ранее расчетов гидравлических характеристик трубопроводов;
  • предыдущих оценок влияния системы водоотведения на окружающую среду;
  • данных о состоянии существующих трубопроводов и каналов;
  • данных о применении водоприемников; о динамике изменения уровня грунтовых вод; о характере грунтов, в том числе об их инфильтрационной способности;
  • данных о наличии водоохранных зон;
  • результатов предыдущих обследований;
  • характеристик сточных вод.
5.6
При исследовании состояния канализационных сетей производится полное или выборочное визуальное обследование трубопроводов, каналов и колодцев. При этом, следует учитывать срок эксплуатации и местоположение объекта, геотехническую обстановку, а также потенциальные повреждения существующих сооружений системы водоотведения. Другие методы обследования (качественные или количественные) применяются в случае необходимости. К ним относятся ультразвуковая диагностика (для обследования труб, полностью заполненных водой), геофизические методы (например, для определения пустот за стенками трубопровода) или механические методы (например, измерения жесткости трубы). Химический состав грунтовых вод и грунта должны исследоваться в тех случаях, если они могут нарушить целостность строительной конструкции. Трубопроводы необходимо обследовать, по возможности, с помощью дистан- ционно управляемых телевизионных камер.

При обследовании проходных коллекторов следует избегать привлечения персонала для их обхода. Обход следует проводить только в случае невозможности получения достоверной информации с помощью телевизионной камеры.

5.7
Регистрации подлежат повреждения, которые могут оказать влияние на состояние сооружения:
  • трещины;
  • деформации;
  • смещения стыков;
  • осадка;
  • корни растений;
  • источники инфильтрации грунтовых вод,
  • отложения, прилипшие вещества;
  • другие препятствия транспортированию сточных вод;
  • повреждения колодцев;
  • механические повреждения и/или химическая коррозия.
5.8
Местоположение повреждений должно быть, по возможности, точно определено и задокументировано. Для обеспечения сопоставимости результатов обследования, необходимо применять единую систему кодировки.
5.9
Исследование гидравлических свойств системы водоотведения в общем случае предполагает определение:
  • гидравлических характеристик сточных вод, транспортируемых системой водоотведения;
  • мощности системы водоотведения;
  • оценку возможности возникновения перегрузок системы и вероятности возникновения подпора.
5.10
Гидравлические характеристики системы водоотведения обычно оцениваются по результатам проверочных расчетов.

Расчеты не проводятся: если в системе отсутствуют проблемы с гидравликой; отсутствует водосброс; дефекты элементов сооружения могут быть устранены без ухудшения гидравлических характеристик существующей системы водоотведения

5.11
Воздействие системы водоотведения на окружающую среду зависит от свойств сточных вод и их объема, попадающего в окружающую среду в процессе эксфильтрации.

В процессе обследования проверяется соответствие значений показателей воды в поверхностных водоемах действующим нормам.

В первую очередь следует обследовать трубопроводы, каналы и колодцы систем для отвода промышленных сточных вод и ливневой канализации. При этом особое внимание следует уделять трубопроводам, каналам и колодцам, расположенным в водоохранных зонах или осуществляющим транспортирование особо опасных веществ.

Также следует учитывать другие аспекты, оказывающие влияние на окружающую среду (шум, запах, потенциальное загрязнение почвы).

5.12
Исследование влияния эксплуатационных мероприятий на систему водоотведения включает в себя анализ отчетов и учет проведенных мероприятий по устранению повреждений, возникающих в процессе эксплуатации.

Анализируется периодичность реализации плановых профилактических мероприятий, таких как обследование, очистка, уничтожение грызунов и насекомых.

Обязательной регистрации и исследованию подлежат случаи образования засоров трубопроводов и каналов, насосов, арматуры, а так же случаи полного выхода из строя компонентов системы (обрушение трубопроводов и каналов).

Данные о проведенных мероприятиях должны быть проанализированы с целью определения частоты возникновения повреждений и эффективности принятых мер.

При разработке программы обследования должны учитываться действующие эксплуатационные регламенты, планы обследования и проведения регламентных работ.

Если данных, находящихся в расположении заказчика не достаточно, то необходимо провести исследования гидравлических свойств, состояния и эксплуатационных свойств трубопроводов системы водоотведения, ее воздействия на окружающую среду для получения дополнительной информации.

6Правила разработки программы обследования

6.1
Разработка программы обследования трубопроводов системы водоотведения предполагает определение цели обследования, объема работ и указаний по проведению работ.

К возможным целям обследования относятся:

  • мониторинг состояния и работоспособности городской или поселковой системы водоотведения для разработки перспективного плана ее развития;
  • детальное обследование трубопроводов для разработки плана мероприятий по реализации перспективного плана развития городской или поселковой системы водоотведения;
  • обследование, как часть разработки проекта для полной или частичной реализации перспективного плана развития городской или поселковой системы водоотведения;
  • обследование системы водоотведения после аварии для разработки технического задания на выполнение ремонтно-восстановительных работ;
  • исследование устойчивости системы водоотведения с точки зрения риск- менеджмента.
6.2
В программе обследования должны быть четко определены объемы работ, границы района обследования, степень детализации обследования, обследуемые элементы системы водоотведения.
6.3
Указания по проведению обследования должны включать в себя:
  • границы обследования (координаты, доступность);
  • программу обследования, требования к оборудованию;
  • указания по проверке исходных данных;
  • требования к качеству очистки трубопровода;
  • план организации водоотведения;
  • указания по организации дорожного движения в месте производства работ (при необходимости);
  • правила производства работ в ночное время;
  • направление обследования;
  • число промежуточных колодцев;
  • инструкции о действиях подрядчика при невозможности продолжении обследования;
  • действия при аварийных ситуациях;
  • контактные данные подрядчика;
  • требования к отчетной документации;
  • требования по охране труда;
  • перечень наиболее опасных участков (в случае необходимости).

7Правила визуального обследования трубопроводов, каналов и колодцев системы водоотведения

Заключение о состоянии трубопроводов, каналов и колодцев систем водоотведения составляется, в большинстве случаев, на основании результатов визуального обследования, которое предполагает непосредственный осмотр трубопроводов в процессе обхода или обследование с применением дистанционно управляемых телевизионных камер.

7.1Необходимость и цели визуального обследования

7.1.1
Визуальное обследование трубопроводов, каналов и колодцев системы водоотведения проводится при: плановом мониторинге сетей; сдаче в эксплуатацию новых систем водоотведения; реализации гарантийных обязательств; регистрации состояния системы водоотведения перед и после строительства объектов на прилегающей территории; производстве работ по санации трубопроводов; устранении аварий.

Плановый, порайонный сбор информации о состоянии системы водоотведения и ее эксплуатационных характеристиках проводится в рамках планового визуального обследования для сравнения с данными проектной документации и результатами предыдущего обследования. Объем выполняемых работ зависит от качества существующей документации.

При проведении обследований следует учитывать необходимость обеспечения сопоставимости результатов. Данные очередного обследования должны быть совместимы с результатами предыдущих обследований.

Визуальное обследование систем водоотведения обязательно при сдаче-приемке новых объектов и проведении мероприятий по обеспечению гарантийных обязательств. Результаты визуального обследования применяются для подтверждения выполнения работ, как при строительстве, так и при ремонте и восстановлении систем водоотведения.

7.1.2
Визуальное обследование проводится для регистрации состояния системы водоотведения при подземном строительстве на прилегающих территориях, поскольку возникающие при проведении работ вибрации оказывают негативное влияние на существующую трубопроводную систему. Обследование проводится перед началом строительства и после завершения работ. Все данные обследования (отчеты, фотографии, фильмы) передаются управляющей компании и производителю работ.

Визуальное обследование для определения состояния трубопровода - обязательный этап выполнения работ по санации сетей. Перед началом санации необходимо провести визуальное обследование объекта, чтобы зафиксировать его исходное состояние. Одновременно проводятся обмеры сечения трубопровода.

При ликвидации аварий, часто не требуется высокое качество результатов визуального обследования - в первую очередь требуются скорость реакции и технические возможности оборудования для работы в экстремальных условиях.

7.2Оборудование для визуального обследования трубопроводов, каналов и колодцев системы водоотведения

7.2.1
Визуальное обследование трубопроводов, каналов и колодцев систем водоотведения рекомендуется проводить с применением дистанционно управляемых телевизионных камер, которые должны: отображать трещины шириной более 0,5 мм; передавать изображение объекта без искажения геометрической формы; регистрировать структуру поверхности в цвете; регистрировать динамическую картину инфильтрационных и эксфильтрационных потоков.

7.2.2 Требования к оборудованию

Телевизионная камера должна обладать достаточной глубиной резкости в интервале 0,1…1,5 м и за счет дистанционного управления фокусировкой регистрировать объекты на расстоянии 0,01…4 м. При обследовании трубопроводов с ДУ > 200 мм камера должна оснащаться вариообъективом с 10-кратным увеличением. Разрешение камеры должно быть не менее 400х300 пикселей; частота кадров - более 16 Гц; она должна обеспечивать круговое сканирование объекта и отклонение оси визирования в пределах ±135°. Система подсветки должна гарантировать качественное освещение трубопровода на расстоянии 3…4 м от камеры. Погрешность определения местоположения камеры в трубопроводе должна составлять не более 25 см. Длина кабеля электропитания, в случае размещения оборудования в автомобиле, должна составлять минимум 200 м. Конструкцией оборудования должна быть обеспечена возможность проведения работ при температуре от минус 20°С до плюс 45°С.

При обследовании применяют телевизионные установки с ручным управлением видеозаписью и одновременным описанием состояния трубопровода или с заданным алгоритмом видеофиксации.

7.2.3 Обследование непроходных трубопроводов и каналов

Визуальное обследование непроходных трубопроводов 100 ≤ Д у ≤ 700 мм проводится с применением дистанционно управляемых телевизионных установок, состоящих из следующих главных компонентов: телевизионной камеры; платформы для перемещения камеры; системы электропитания и передачи данных; пульта управления.

При визуальном обследовании непроходных трубопроводов применяют:

  • аксиальные камеры - телевизионные камеры, с одним направлением визирования. Они применяются при обследовании трубопроводов с Ду = 50…100 мм. При необходимости эти камеры оснащаются приспособлениями для фиксации изображения и встроенными датчиками местоположения;
  • камеры с поворотным, вращающимся объективом - телевизионные камеры, изменяющие направление визирования, они применяются при обследовании трубопроводов с Ду ≥ 100 мм; камеры оснащаются вариообъективом, системой автоматической фокусировки и стабилизации изображения, датчиками местоположения. Они позволяют проводить количественную оценку повреждений с применением лазерных датчиков;
  • специальные телевизионные установки, которые позволяют формировать цифровые панорамные изображения внутренней поверхности трубопроводов с Ду ≥ 150 мм.

Для организации подсветки внутренней поверхности трубопровода применяются светодиоды и галогенные лампы.

Для перемещения телевизионных камер внутри трубопроводов диаметром Ду ≥ 100 мм применяются управляемые платформы с механическим или электрическим приводом регулирования положения оси камеры.

Если применение платформы не возможно, то для перемещения камеры используют гибкий прут.

Для обследования примыканий можно применять установку с двумя камерами. Одна камера предназначена для обследования коллектора, а другая, с отдельным приводом, примыкающего трубопровода.

Электропитание телевизионных установок осуществляется с помощью специального кабеля, который применяется также для определения координат камеры. При большом объеме информации данные передают по оптоволоконному кабелю.

Пульт управления применяется для управления всеми компонентами установки для ТВ-обследования, а также процессом сбора и хранения информации. Пульт управления стационарными системами состоит из монитора, пользовательского интерфейса с клавиатурой, рукоятки управления, компьютера и программного обеспечения. Мобильные системы имеют ту же комплектацию, только меньших размеров.

Дистанционно управляемые телевизионные установки могут оснащаться дополнительным оборудованием, позволяющим: определять текущие координаты камеры и возможные отклонения оси визирования от оси трубопровода; измерять линейные размеры дефектов; определять размеры сечения, значение деформаций и профиль трубопровода; измерять температуру внутри обследуемого трубопровода.

7.2.4 Обследование проходных трубопроводов и каналов

Визуальное обследование проходных трубопроводов проводится в процессе обхода. При этом применяют устройство для регистрации состояния трубопровода (состоит из камеры и подсветки) и устройство для перемещения кабеля.

При обследовании применяют аксиальные камеры с 10-кратным увеличением. Другие технические характеристики ТВ-камер должны соответствовать приведенным выше требованиям.

Обработка результатов и подготовка протокола обследования производится после обхода.

Визуальное обследование при обходе предполагает тщательную подготовку работ, особенно в части обеспечения безопасности их проведения.

При обследовании трубопровода, телевизионная камера, которая перемещается вместе с обходчиком, как правило, соединена с пультом управления, на котором регистрируется и обрабатывается видеоинформация. Инспектор, находящийся за пультом управления, может по радиосвязи корректировать действия обходчика.

Применяемые телевизионные камеры и системы подсветки должны быть ударопрочными и защищенными от воздействия водяных брызг. В качестве источников питания рекомендуется использовать аккумуляторные батареи, обеспечивающие непрерывную работу камеры в течение рабочей смены. При непрерывной видеорегистрации объекта обследования должна быть обеспечена стабильность подсветки.

7.2.5 Обследование колодцев

Для визуального обследования колодцев применяют: фотоаппараты и телевизионные камеры; системы для обследования колодцев с цифровыми камерами; системы для обследования колодцев с телевизионными камерами.

К оборудованию, применяемому при обследовании колодцев, устанавливаются те же требования, что и к оборудованию, применяемому при обследовании трубопроводов. Исключение составляет требование к разрешению цифровых камер (1280х1024 пикселей).

7.3Правила производства работ при визуальном обследовании трубопроводов, каналов и колодцев системы водоотведения

7.3.1 Общие требования к производству работ

Цель визуального обследование трубопроводов городских и поселковых систем водоотведения - регистрация состояния как сети в целом, так и отдельных ее элементов (трубопроводов, каналов, колодцев, врезок).

В процессе обследования оценивается техническое состояние элементов сетей (выявление и оценка трещин, наличие коррозионных повреждений, регистрация и определение местоположения провалов, сдвиговых деформаций), герметичность соединений труб, врезок и примыканий к колодцам, интенсивность инфильтрации грунтовых вод. Также регистрируется местоположение твердых отложений, корневых систем и посторонних предметов, затрудняющих отвод сточных вод.

По результатам обследования могут корректироваться планы канализационных сетей.

7.3.2 Охрана труда

Проведение работ по обследованию трубопроводов и каналов городских и поселковых систем водоотведения связано с риском для жизни задействованного персонала. Для обеспечения безопасного выполнения работ следует неукоснительно выполнять действующие предписания по безопасному их проведению.

7.3.3 Организация работ на проезжей части

Проведение работ на проезжей части оказывает непосредственное влияние на дорожное движение и представляет серьезную опасность как для участников дорожного движения, так и для специалистов, выполняющих обследование.

Работы следует проводить только при наличии согласования с автоинспекцией.

7.3.4 Организация отвода сточных вод

Для оценки состояния трубопроводов городских и поселковых систем водоотведения обязательно обследование лотка трубопровода. Если при функционирующей системе водоотведения это не возможно, то необходимо устройство контролируемого и безопасного отвода сточных вод. В процессе отвода сточных вод следует избегать возникновения подпора.

7.3.5 Очистка трубопровода

Для получения достоверных результатов непосредственно перед обследованием, следует провести комплексную очистку трубопровода системы водоотведения.

Перед началом визуального обследования стенки трубопровода должны просохнуть, чтобы исключить образование бликов. В общем случае интервал между очисткой и инспекцией не должен превышать 48 ч.

Интенсивность очистки должна обеспечить удаление всех растворимых отложений.

7.3.6 Обследование трубопроводов

Для визуального обследования трубопроводов и каналов должна применяться ТВ-камера, позволяющая формировать изображение как в осевом направлении, так и обеспечивающая круговое сканирование. Камера должна быть оснащена датчиками положения и позиционироваться по оси трубопровода или канала.

Начало и конец обследуемого участка трубопровода или канала должны подвергаться круговому сканированию. Процесс обследования полностью записывается регистрирующим устройством.

Первое соединение труб полностью фиксируется в осевом и радиальном направлении.

Другие соединения фиксируются в зависимости от их состояния. При обнаружении дефектов в месте стыка труб, проводится его круговое сканирование и фиксация картины повреждений.

Врезки и отводы следует регистрировать так, чтобы было видно соседнее соединение труб.

Места повреждений сканируют сначала в осевом направлении, а потом проводят круговое сканирование. По завершении сканирования камера должна возвращаться в исходное положение. Движение камеры допускается только при регистрации продольных трещин.

При фотофиксации повреждений съемка проводится в осевом направлении. Если необходимо получить несколько снимков, то для каждого снимка следует указывать местоположение камеры на оси трубопровода.

Максимальная скорость перемещения камеры не должна превышать 15 см/с.

При сканировании поверхности трубопровода необходимо следовать рекомендациям изготовителя оборудования. Круговое сканирование и исследование деталей проводится только при неподвижной камере.

7.3.7 Обследование колодцев

Колодцы обследуют от лотка в направлении крышки люка.

При документировании результатов обследования с применением отдельных фотоснимков, необходимо сделать минимум один снимок с поверхности земли. При съемке камера должна позиционироваться по оси колодца и должно быть обеспечено достаточное освещение его.

Освещение считается достаточным, если различимы все детали лотковой части колодца.

При регистрации отдельных объектов внутри колодца, помимо кода следует проводить фотофиксацию.

7.3.8 Обеспечение качества обследования

Допущенный к проведению обследования персонал, как со стороны заказчика, так и со стороны подрядчика, должен: определять по картине повреждений причину их возникновения; осуществлять электронную передачу данных о результатах обследования; знать технологию водоотведения, применяемые при строительстве систем водоотведения материалы, правила строительства и обслуживания сетей; знать правила обследования и оценки состояния трубопроводов; знать систему кодировки результатов обследования; знать требования техники безопасности при проведении ра- бот.

Персонал подрядчика, помимо указанных выше квалификационных требований должен владеть навыками работы с инспекционным оборудованием и специализированным программным обеспечением.

Квалификация персонала должна быть подтверждена дипломами или свидетельствами об окончании курсов повышения квалификации.

8Классификация видов повреждений

8.1Общая информация

8.1.1
Планирование и своевременное проведение ремонтно-профилактических работ и других мероприятий, направленных на обеспечение безаварийной эксплуатации сетей водоотведения; грамотный выбор и применение современных технологий ремонта и восстановления трубопроводов или иных объектов системы канализации требуют объективной оценки состояния существующих сетей, качественной и количественной оценки повреждений системы водоотведения.

При этом качество полученной информации и сопоставимость результатов обследования с предыдущими данными, имеют решающее значение.

8.1.2
Применение специальных телевизионных установок для визуального обследования трубопроводов, каналов и колодцев позволяет оперативно обновлять геоинформационные системы, применяемые для хранения информации о конструкции сетей водоотведения, проведенных ремонтно-восстановительных работах и результатов всех проведенных обследований.
8.1.3
Обновление геоинформационных систем предполагает системный сбор и передачу на хранение информации о сетях водоотведения в едином формате данных.
8.1.4
Установки для визуального обследования трубопроводов оснащаются программным обеспечением, позволяющим регистрировать повреждения с одновременным указанием буквенного кода и его расшифровки. В проектную организацию для разработки проектных решений результаты обследования поступают в форме отчетов подготовленных подрядной организацией.
8.1.5
В случае необходимости проектная организация может инициировать проведение дополнительного обследования отдельных участков трубопроводов для актуализации данных.
8.1.6
Система кодировки представляет собой многоцелевую систему регистрации результатов визуального обследования при сдаче-приемке строительных и
  • ремонтных работ, проведении инвентаризации и мониторинга трубопроводных сетей. 8.1.7 При проведении визуального обследования систем водоотведения регистрируются следующие повреждения трубопроводов, каналов и колодцев: деформации; трещины; провалы; дефекты кирпичной кладки; отсутствие кладочного раствора; поверхностные повреждения; выступающие примыкания; поврежденные примыкания; выступающий уплотнитель; смещения труб; повреждения облицовки, отремонтированных участков, сварных швов; пористая внутренняя поверхность трубопровода; видимый грунт; видимые пустоты; поврежденные ходовые скобы; повреждения опорного кольца и люка колодца. В приложении А приведены типичные повреждения трубопроводов самотечных систем водоотведения.
8.1.8
Регистрации подлежат объекты оказывающие влияние на эксплуатационные свойства системы водоотведения: корни растений; прилипшие вещества; отложения; грунт внутри трубопровода; препятствия транспортированию сточных вод; места инфильтрации грунтовых вод; места эксфильтрации сточных вод; наличие насекомых и грызунов.

8.2Правила регистрации результатов визуального обследования трубопроводов, каналов и колодцев системы водоотведения

8.2.1
Заказчику передаются отчет о визуальном обследовании, данные об обследовании и результаты фото/видеофиксации.

Содержание отчета включает в себя:

  • наименование заказчика;
  • наименование подрядчика;
  • место обследования;
  • дату обследования;
  • инициалы, фамилию инспектора;
  • текущий номер отчета;
  • наименование обследуемого объекта;
  • направление обследования;
  • длину объекта;
  • данные объекта (вид сточных вод, сечение трубопровода, размеры, материал, данные конструктивных элементов);
  • название улицы;
  • погодные условия (сухая погода, после дождя, в дождь и т.д.);
  • результат инспекции (коды с расшифровкой);
  • разъяснения и замечания;
  • обозначение формата хранения данных;
  • графический отчет (приложение Б);
  • табличный отчет (приложение В).
8.2.2
Если к отчету прилагаются фотографии, то они должны сопровождаться информацией о:
  • месте обследования;
  • дате обследования;
  • данных отчета (номер фотографии, номер отчета);
  • наименовании обследуемого объекта;
  • месте фиксации;
  • тайм-коде (временной код видеоинформации), а также должно быть приведено краткое описание картины повреждений.

Данные ТВ-инспекции должны храниться в цифровой форме.

Отчеты не должны содержать оценки состояния трубопровода.

Данные об обследовании включают в себя: исходную информацию об обследуемом объекте; план обследования; данные о состоянии объекта.

Данные передаются заказчику в согласованном формате.

Результаты фото/видеофиксации являются первичной информацией для оценки результатов обследования.

При применении аналоговых камер стандарта S-VHS информация передается на кассетах (PAL) с продолжительностью воспроизведения 240 мин.

Для цифрового кодирования видеосигналов применяется стандарт MPEG2.

Скорость передачи данных 4 Мбит/с. Данные хранятся на жестком диске.

8.2.3
В кадре видеофильма должна присутствовать следующая информация:
  • наименование подрядчика;
  • место производства работ (город, район);
  • название улицы;
  • профиль трубопровода и результаты измерений;
  • материал трубопровода;
  • наименование объекта;
  • направление обследования;
  • временной код;
  • местоположение;
  • дата, время проведения работ;
  • код состояния и его расшифровка.

8.3Применение системы кодировки

Каждый объект регистрации (повреждение, явление, объект) описывается с применением пятнадцатиразрядного буквенно-цифрового кода (рисунок 1). Наименование объекта регистрации устанавливает трехразрядный главный код, который представляет собой сочетание трех букв латинского алфавита (таблица 8.1). Два разряда кода применяются для качественной характеристики объекта регистрации, два разряда - для количественной характеристики объекта регистрации, два разряда для определения местоположения объекта регистрации, один разряд - для позиционирования объекта обследования относительно стыков труб и один разряда - для примечаний. Кроме того, предусмотрены разряды для тайм-кода и номера фотографии.

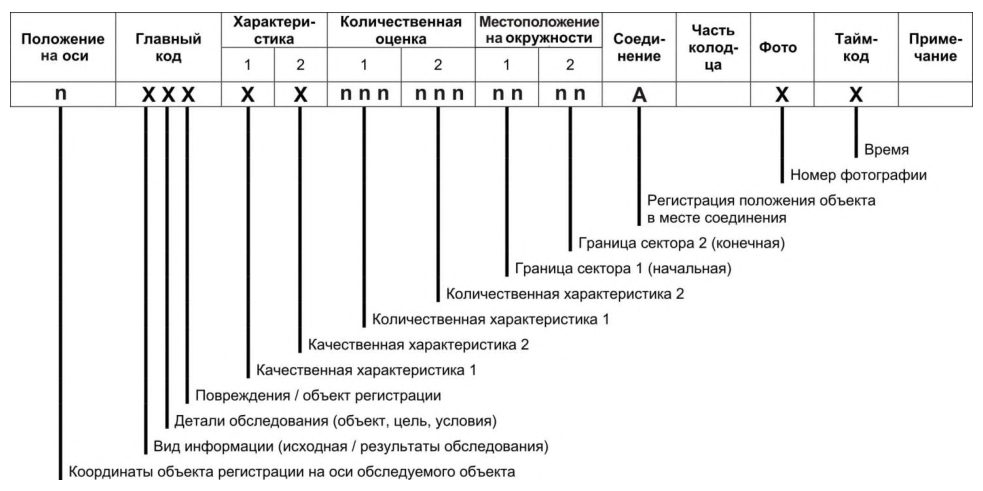

Рисунок 1 - Структура кода для описания повреждений или регистрируемого объекта

Рисунок 1 из оригинального издания СП 272.1325800.2016

СП 272.1325800.2016

Таблица 8.1 - Структура главного кода

Позиция главного кодаВариант кодированияСодержание кода
Х 2AИсходная информация о трубопроводах и каналах
Х 2BРезультаты обследования трубопроводов и каналов
Х 2CИсходная информация о колодцах
Х 2DРезультаты обследования колодцев
Х 3AОписания состояния конструкции объекта
Х 3BОписания дефектов влияющих на функциональные свойства объекта
Х 3CКоды, применяемые при инвентаризации объектов
Х 3DКоды для регистрации дополнительной информации
Х 4Вид повреждения/объекта регистрации

8.4Правила обмена информацией о состоянии трубопроводов, каналов и колодцев

Перед началом обследования заказчик и подрядчик должны согласовать формат передачи данных.

9Правила описания и регистрации состояния трубопроводов, каналов и колодцев системы водоотведения

Правила регистрации состояния трубопроводов и каналов системы водоотведения

9.1
Для регистрации результатов обследования трубопроводов и каналов системы водоотведения применяются коды, которые начинаются с буквы «В». Результаты обследования каждого интервала (от узла к узлу) оформляются отдельным отчетом.

Если при обследовании обнаружены неизвестные ранее узлы, то для каждого из новых интервалов оформляется отдельный отчет. Если процесс обследования был прерван и проводится новое обследование, то оформляется новый отчет (даже при условии, что обследование проводится в том же направлении и из той же исходной точки).

  • Примечание- Если для одного и того же трубопровода были проведены многократные обследования, то при оформлении отчетной документации можно применять данные различных отчетов. 9.2 Каждый объект регистрации описывается с помощью комбинации главного кода и дополнительных кодов, которые содержат следующую информацию: - характеристику объекта регистрации - два разряда, более подробная характеристика объекта; - количественную оценку - два разряда; - местоположение объекта - два разряда для определения местоположения объекта на окружности; - соединение - один разряд -указывается при нахождении объекта регистрации в месте стыка труб; - положение на оси - один разряд - удаление от реперной точки, в том числе возможность для регистрации объектов, которые простираются на большую длину; результат - фото - один разряд для номера фотографии; - тайм - код при видеофиксации - один разряд;
  • примечание - один разряд - текст, описывающий все аспекты объектов, которые другим способом описать невозможно.

Примеры описания повреждений трубопровода приведены в таблицах 9.1 и 9.2.

Таблица 9.1 - Пример регистрации продольной трещины в сводной части (шелыге) трубопровода

Положение на оси, мГлавный кодХарактеристикаХарактеристикаКоличествен- ная оценкаКоличествен- ная оценкаМестоположение на окружностиМестоположение на окружностиСоеди- нениеЧасть колодцаФотоТайм- кодПриме- чание
Положение на оси, мГлавный код121212Соеди- нениеЧасть колодцаФотоТайм- кодПриме- чание
10,5ВABBA1200:10:30

Объект регистрации: продольная трещина в сводной части (шелыге) трубопровода на удалении 10,5 м от начала обследования.

Таблица 9.2 - Пример регистрации выступающего в нижней камере примыкания

Положение на оси, мГлавный кодХарактеристикаХарактеристикаКоличествен- ная оценкаКоличествен- ная оценкаМестоположение на окружностиМестоположение на окружностиСоеди- нениеЧасть колодцаФотоТайм- кодПриме- чание
Положение на оси, мГлавный код121212Соеди- нениеЧасть колодцаФотоТайм- кодПриме- чание
16,5ВСАEА100900:12:20
16,5ВАG50900:12:20
Примечание- Для описания применяются два кода.Примечание- Для описания применяются два кода.Примечание- Для описания применяются два кода.Примечание- Для описания применяются два кода.Примечание- Для описания применяются два кода.Примечание- Для описания применяются два кода.Примечание- Для описания применяются два кода.Примечание- Для описания применяются два кода.Примечание- Для описания применяются два кода.Примечание- Для описания применяются два кода.Примечание- Для описания применяются два кода.Примечание- Для описания применяются два кода.Примечание- Для описания применяются два кода.

Объект регистрации: выступающее в нижней камере примыкание диаметром 100 мм (выступает до середины главного коллектора) на удалении 16,5 м от начала инспекции.

9.3
Главные коды, с помощью которых описываются объекты регистрации, разделены на четыре группы. Наименование группы можно определить по второй букве главного кода: описание состояния конструкции трубопровода, канала (ВА…); описание объектов, влияющих на функциональные свойства трубопровода, канала (ВВ…); главные коды, применяемые при инвентаризации трубопроводов, каналов (ВС…); главные коды для регистрации дополнительной информации (ВD…).
9.4
Коды, применяемые для характеристики объекта регистрации, предназначены для уточнения описания главного кода. Для уточнения следует применять только два дополнительных кода в заданной последовательности. Если заказчик требует описания объекта, а существующих кодов для характеристики не достаточно (например, коррозия неочищенного трубопровода), то в качестве первого характеризующего кода вводится «YY».
9.5
Для количественной оценки объекта регистрации применяются два кода. Если отсутствует возможность определения точных значений характеристики объекта, то указывается интервал значений (например, от 10% до 15%).
9.6
Положение объектов регистрации на внутренней поверхности трубопровода и канала определяется с применением циферблата часов и задается в угловых координатах (таблица 9.3). Центр угла находится в точке пересечения прямых, делящих высоту и ширину сечения трубопровода или канала пополам.

Положение объекта регистрации, находящегося в сводной части трубопровода регистрируется числом 12.

Таблица 9.3 - Значение угла, соответствующее определенному значению времени на циферблате

УголВремя, ч
0° ± 15°12
30° ± 15°01
60° ± 15°02
90° ± 15°03
120° ± 15°04
150° ± 15°05
180° ± 15°06
210° ± 15°07
240° ± 15°08
270° ± 15°09
300° ± 15°10

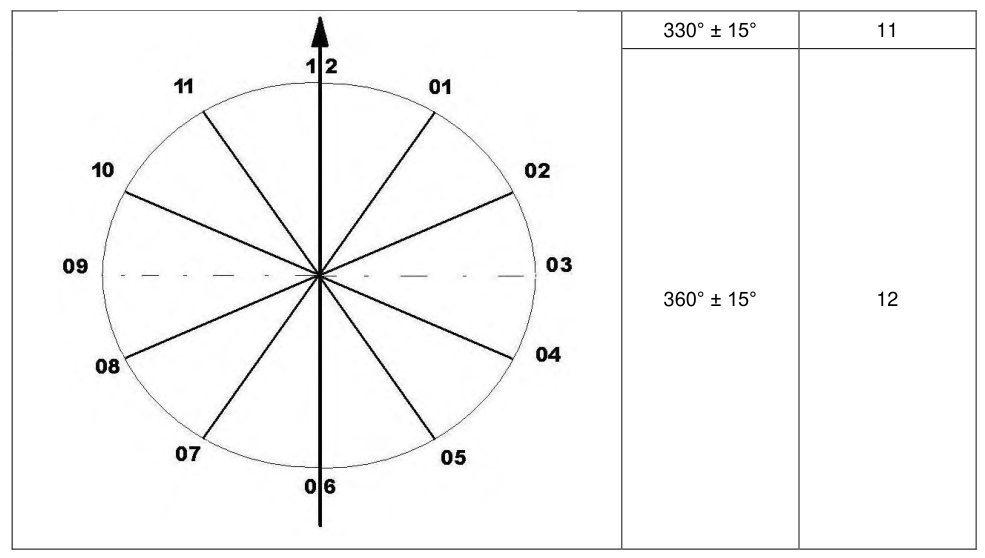

Рисунок 2 из оригинального издания СП 272.1325800.2016

Если требуется указание границ объекта (повреждения), то они указываются во временных координатах. Если требуется одно значение, то указывается значение шкалы циферблата посередине объекта. Если объекты обнаружены в различных точках одной окружности, то они кодируются по отдельности.

Примеры определения границ объекта приведены на рисунке 2.

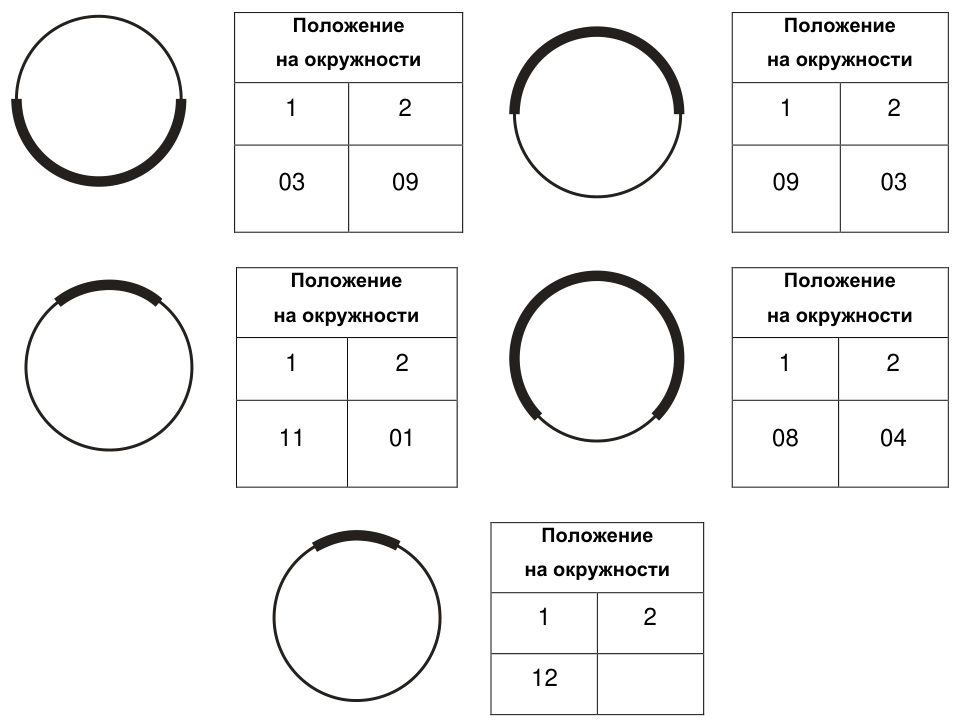

Рисунок 2 - Примеры определения границ объектов на окружности

Рисунок 3 из оригинального издания СП 272.1325800.2016
9.7
Если объект регистрации располагается в месте соединения труб или трубы и колодца, то для этого случая в графе «Соединение» указывается код (А).
9.8
Положение на оси каждого объекта регистрируется указанием удаления от реперной точки по оси трубопровода или канала.

Реперной точкой может служить: внутренняя стенка начального узла (колодец, инспекционное отверстие или выпуск и т.д.); свод (шелыга) на краю интервала внутри начального узла (кроме случаев, когда труба соединена с колодцем); середина стартового колодца или стартового инспекционного отверстия; средняя точка между входящим и исходящим трубопроводами, измеренная по лотку.

Координаты указываются в метрах с точностью до одной десятой. Если длина объекта более 1 м, то начало и конец фиксируются специальными кодами: А - начало, В - конец.

Если в процессе обследования установлено изменение исходной информации о положении объекта на оси трубопровода, то это отображается как окончание старого объекта и начало нового или повторением кода для объекта с коррекцией количественных характеристик.

9.9
При фотофиксации объекта регистрации необходимо обеспечить возможность определения местоположения камеры. Если изображение хранится в виде файла, то файл должен быть с оригинальным наименованием. Если применяется общая фотофиксация, то общий код для фотографий - ВDA.
9.10
Если обследование регистрируется на видео, то положение повреждения или объекта регистрации должно четко фиксироваться, чтобы к ним можно было вернуться. Применяемые для этого технологии должны быть отражены в исходной информации. Если способ регистрации использует тайм-код, то он должен предоставляться в формате чч:мм:сс(ч: мин: с).

Примечание- Если объект регистрации не может быть полностью описан с помощью кодов, то дополнительная информация кратко излагается в примечании.

Правила регистрации состояния колодцев системы водоотведения

9.11
Для регистрации результатов обследования колодцев применяются коды, которые начинаются с буквы «D». Результаты обследования каждого колодца оформляются отдельным отчетом.
9.12
Каждый объект регистрации описывается с помощью комбинации главного кода и дополнительных кодов, которые содержат:
  • характеристику объекта регистрации - два разряда, более подробная характеристика объекта;
  • количественную оценку - два разряда;
  • местоположение объекта - два разряда для определения местоположения объекта;
  • соединение - один разряд -указывается при нахождении объекта регистрации в месте стыка промышленно изготовленных элементов конструкции колодца;
  • часть колодца - один разряд для позиционирования объекта регистрации внутри колодца (например, нижняя камера или лаз);
  • положение на оси - один разряд - удаление от реперной точки, в том числе возможность для регистрации объектов, которые простираются на большую длину; результат; - фото - один разряд для номера фотографии; - тайм - код при видеофиксации - один разряд; - примечание - один разряд - текст, описывающий все аспекты объектов, которые другим способом описать невозможно.

Примеры описания повреждений колодца приведены в таблицах 9.4 и 9.5.

Таблица 9.4 - Пример кодирования продольной трещины в надстройке колодца

Положение на осиГлавный кодХарактеристикаХарактеристикаКоличествен- ная оценкаКоличествен- ная оценкаМестоположение на окружностиМестоположение на окружностиСоеди- нениеЧасть колодцаФотоТайм- кодПриме- чание
Положение на осиГлавный код121212Соеди- нениеЧасть колодцаФотоТайм- кодПриме- чание
1,5DABBA12C1,500:10:30

Объект регистрации: продольная трещина в надстройке колодца в начальной точке периметра и в верхней части инспекционного отверстия на удалении 1,5 м от начала обследования.

Таблица 9.5 - Пример кодирования выступающего в нижней камере примыкания

Положение на оси, мГлавный кодХарактеристикаХарактеристикаКоличествен- ная оценкаКоличествен- ная оценкаМестоположение на окружностиМестоположение на окружностиСоеди- нениеЧасть колодцаФотоТайм- кодПриме- чание
Положение на оси, мГлавный код121212Соеди- нениеЧасть колодцаФотоТайм- кодПриме- чание
2,25DСАEУзелУзел9F00:12:202,25
2,25DCGAA1009F00:12:202,25
2,25DAG509F00:12:202,25

Объект регистрации: выступающее в нижней камере примыкание диаметром 100 мм (выступает до середины нижней камеры) на удалении 2,25 м от начала инспекции.

9.13
Главные коды, с помощью которых описываются объекты регистрации, разделены на четыре группы. Наименование группы можно определить по второй букве главного кода:: описание состояния конструкции колодца (DА…); описание объектов, влияющих на функциональные свойства колодца (DВ…); главные коды, применяемые при инвентаризации колодцев (DС…); главные коды для регистрации дополнительной информации (DD…). 9.14 Коды, применяемые для характеристики объекта регистрации, предназначены для уточнения описания главного кода. Для уточнения следует применять только два дополнительных кода в заданной последовательности. Если заказчик требует описания объекта, а существующих кодов для характеристики не достаточно (например, коррозия неочищенного колодца), то в качестве первого характеризующего кода вводится «YY». 9.15 Для количественной оценки объекта регистрации применяются два кода. Если отсутствует возможность определения точных значений характеристики объекта, то указывается интервал значений (например, от 10% до 15%). 9.16 Положение объекта регистрации на окружности определяется с применением циферблата часов. Положение на циферблате задается в угловых координатах относительно трубопровода, расположенного глубже всех. Если на одной высоте располагаются несколько исходящих трубопроводов, то за точку отсчета принимается трубопровод большего диаметра расположенный глубже всех. Координаты на циферблате определяются углом, исходящим из точки, расположенной на пересечении вертикальной оси колодца и плоскости прокладки наиболее глубокого трубопровода. Одна сторона угла определяется по точке примыкания наиболее глубокого трубопровода, а другая сторона - по координате объекта регистрации на окружности, спроецированной на плоскость наиболее глубокого трубопровода. Координаты реперной точки отсчета приводятся в исходной информации. На рисунке 3 приведены примеры применения правила.

Если объекты регистрации обнаружены в различных точках окружности, расположенной на одном вертикальном уровне, то они кодируются по отдельности.

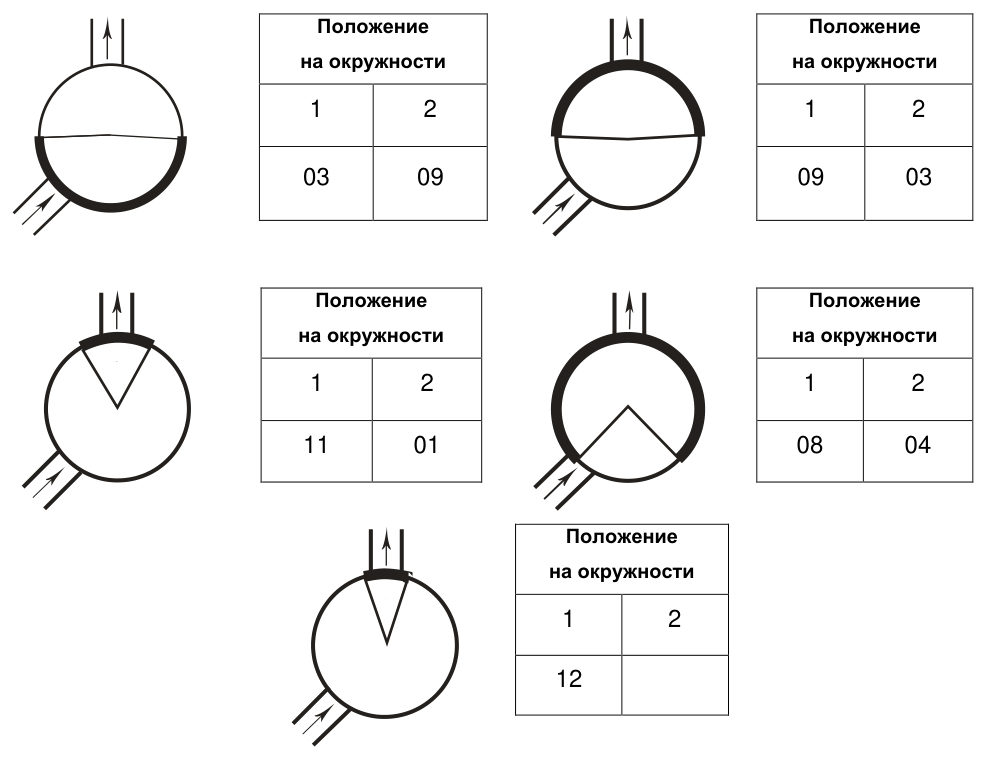

Рисунок 4 из оригинального издания СП 272.1325800.2016

Рисунок 3 - Примеры определения координат объекта на окружности

9.17
Если объект регистрации располагается в месте соединения элементов конструкции колодца или между элементом конструкции колодца и плитой перекрытия (промежуточной площадкой), то для этого случая в графе «Соединение» указывается код (А).

Местоположение каждого повреждения или объекта регистрации внутри колодца фиксируется с помощью букв.

9.18
Примерная конструкция колодца системы водоотведения приведена на рисунке 4. Положение на оси каждого объекта регистрируется указанием удаления от реперной точки.

Реперная точка указывается в исходной информации и должна находиться на уровне лотка самого глубокого трубопровода или совпадать с верхним уровнем плиты перекрытия.

Координаты указываются в метрах с точностью до одной десятой.

Если длина объекта более 1 м, то начало и конец фиксируются специальными кодами: А - начало, В - конец.

9.19
При фотофиксации объекта регистрации необходимо обеспечить возможность определения местоположения камеры. Если изображение хранится в виде файла, то файл должен быть с оригинальным наименованием. Если применяется общая фотофиксация, то общий код для фотографий - DDA.

9.20Видеорегистрация

Если обследование регистрируется на видео, то положение повреждения или объекта регистрации должно четко фиксироваться, чтобы к ним можно было вернуться. Применяемые для этого технологии должны быть отражены в исходной информации. Если способ регистрации применяет тайм-код, то он должен быть в формате чч:мм.сс.

Примечания- Если объект регистрации не может быть полностью описан с помощью кодов, то дополнительная информация кратко излагается в примечании.

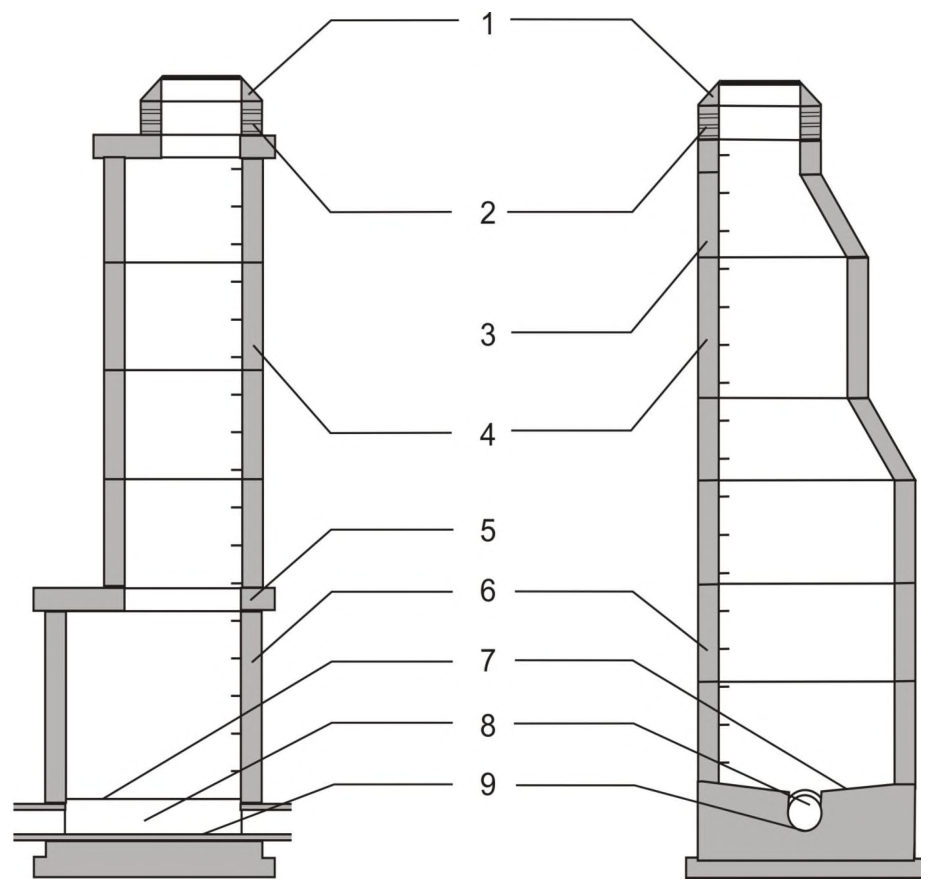

Рисунок 5 из оригинального издания СП 272.1325800.2016

1 - опорная плита и местоположение люка;

2 - опорное кольцо;

3 - конус;

4 - надстройка шахты;

5 - переходная плита;

Рисунок 4 - Конструкция колодцев системы водоотведения

6 - нижняя рабочая камера;

7 - берма;

8 - желоб, русло;

9 - лоток

10Требования по предоставлению информации для производства работ по обследованию

Состав исходной информации предоставляемой заказчиком перед обследованием трубопроводов

10.1
Перед началом обследования заказчик должен предоставить подрядчику следующую информацию:
  • обозначение (код) трубопровода или канала (координаты узлов);
  • направление обследования;
  • текстовое описание местоположения;
  • наименование системы кодировки для регистрации результатов обследования; точку начала обследования;
  • метод обследования;
  • дату обследования;
  • данные о проведении предварительной очистки (дату, время).
10.2
Кроме того, исходная информация может включать в себя:
  • данные о местонахождении трубопровода/канала;
  • наименование заказчика;
  • наименование префектуры, округа, муниципального образования, города или наименование системы водоотведения;
  • данные о собственнике земельного участка;
  • наименование системы кодировки, применявшейся при регистрации результатов предыдущих обследований;
  • время проведения обследования;
  • инициалы, фамилия инспектора, проводящего обследование;
  • номер договора подряда;
  • детали видеофиксации и фотофиксации;
  • сечение трубопровода, конструкционные материалы, применявшиеся при строительстве обследуемого участка трубопровода;
  • информацию о существующей облицовке;
  • длину труб;
  • глубину прокладки в местах узлов;
  • вид трубопровода/канала (самотечный/напорный);
  • вид сточных вод;
  • год постройки обследуемого участка трубопровода;
  • возможные осадки при производстве работ;
  • температуру окружающей среды;
  • возможности управления сточными водами; атмосфера в трубопроводе.
10.3
Все изменения исходной информации, установленные в процессе обследования, должны регистрироваться.

Состав исходной информации предоставляемой заказчиком перед обследованием колодцев

10.4
Перед началом обследования заказчик предоставляет исполнителю следующую информацию:
  • обозначение (код) колодца (координаты узла);
  • описание местоположения;
  • вид узла;
  • наименование системы кодировки, применявшейся при регистрации результатов предыдущих обследований;
  • точку начала обследования;
  • положение реперной точки для определения местоположения объектов регистрации на окружности;
  • метод обследования;
  • дату обследования.
10.5
Кроме того, исходная информация может включать в себя:
  • данные о местоположении колодца;
  • наименование заказчика;
  • наименование префектуры, округа, муниципального образования, города или наименование системы водоотведения;
  • данные о собственнике земельного участка;
  • наименование системы кодировки, использовавшейся при регистрации результатов предыдущих обследований;
  • время проведения обследования;
  • инициалы, фамилия инспектора, проводящего обследование;
  • номер договора;
  • детали видеорегистрации и фотофиксации;
  • конструкционные материалы, применявшиеся при строительстве колодца;
  • геометрические размеры элементов колодца;
  • вид сточных вод;
  • год постройки обследуемого колодца;
  • доступность; конструкция люка;
  • применяемые ходовые скобы;
  • технологию очистки; возможные осадки при проведении работ;
  • температуру окружающей среды;
  • уровень грунтовых вод; возможность управления сточными водами;
  • атмосферу в колодце;
  • особые риски;
  • конструкционный материал трубопровода;
  • координаты задвижки, применяемой для предотвращения затопления колодца.
10.6
Все изменения исходной информации, установленные в процессе обследования, регистрируются.

11Заключительная информация

11.1
Кодированная информация, полученная при мониторинге системы водоотведения, применяется для дальнейшей компьютерной обработки и передачи данных в геоинформационную систему.
11.2
Для описания объектов нового строительства, при проведении приемосдаточных мероприятий, применяются коды, приведенные в приложениях Г и Д.
11.3
При сдаче-приемке ремонтно-восстановительных работ изменение состояния существующего трубопровода регистрируется с помощью кодов, приведенных приложениях Е и Ж.
11.4
При проведении инвентаризации объектов сети водоотведения применяются коды, приведенные в таблицах Е.3 и Ж.3 приложений Е и Ж, соответственно.
11.5
При текущем обследовании состояния и функциональных характеристик сетей для последующей разработки концепции санации применяются коды, приведенные в таблицах Е.1, Е.2, Е.4 и Ж.1, Ж.2 и Ж.4 приложений Е и Ж, соответственно.
11.6
Система кодирования результатов визуального обследования, приведенная в настоящем своде правил, применяется для регистрации результатов обследования в реальном масштабе времени.
11.7
Система кодирования результатов обследования рекомендуется для создания программного продукта, служащего основой для геоинформационных систем, позволяющих осуществлять мониторинг состояния конструкций трубопроводов или иных объектов системы канализации. 11.8 По результатам проведенного обследования составляется акт, заключение или отчет о техническом состоянии конструкций трубопроводов или иных объектов системы водоотведения, в котором приводятся сведения, полученные из проектной и исполнительной документации; а также другие материалы, характеризующие особенности эксплуатации конструкций трубопроводов или иных объектов системы канализации, вызвавшие необходимость проведения обследования.
11.9
В итоговом документе по результатам проведенного обследования приводятся ведомости дефектов с фотографиями наиболее характерных дефектов. Значения для контролируемых признаков определяются техническим заданием или программой обследования.

Документ может быть дополнен в зависимости от состояния конструкций трубопроводов или иных объектов системы канализации, причин и задач обследования.

11.10
Заключение или отчет подписывается лицами, проводившими обследование, руководством структурного подразделения и руководством структурного подразделения и утверждается руководителем организации, проводившей работу, или уполномоченным на это лицом.

АПриложение А (рекомендуемое). Виды повреждений самотечных труб водоотведения

Таблица А.1

Вид трубХарактерное повреждение
ЖелезобетонныеГазовая коррозия с обнажением арматуры; сколы и трещины раструбного соединения; разрушение трубы в результате сдавливания; расхождение раструбных соединений со смещением и с инфильтрацией по стыкам; размывание грунта с образованием провала
КерамическиеТрещины (круговые, винтообразные, продольные сквозные и несквозные); сколы и трещины раструбного соединения; разрушение трубы в результате сдавливания; расхождение раструбных соединений со смещением и с инфильтрацией по стыкам; расхождение раструбных соединений со смещением и с прорастанием кор- ней; жировые отложения в шелыге; неплотная стыковка раструбных соединений; строительный мусор и грунт в трубопроводе; раструбы навстречу течению сточной жидкости (обратная стыковка)
АсбестоцементныеРасхождение стыков под муфтами; пролом в шелыге; кольцевые трещины
Из полимерных мате- риаловНезакрученные до конца стыки сегментов труб из полимерных материалов; сдавливание грунтом
С полимерным рукав- ным покрытиемПродольные и кольцевые складки; вздутие и отслоение полимерного защитного покрытия
ЧугунныеТрещины (круговые, винтообразные, продольные сквозные и несквозные); сколы и трещины раструбного соединения; проломы в результате сдавливания; расхождение раструбных соединений со смещением и с инфильтрацией по стыкам; расхождение раструбных соединений со смещением и с прорастанием кор ней; жировые отложения в шелыге;
строительный мусор и грунт в трубопроводе; раструбы навстречу течению сточной жидкости (обратная стыковка); неплотная стыковка раструбных соединений

БПриложение Б (рекомендуемое). Графическая форма отчета по результатам ТВ-обследования трубопровода

Начало обследования: колодец 970297

Год строительства:

1951

Заказчик:

ООО «ООО»

Завершение обследования: колодец 970298

Водоохранная зона:

Исполнитель:

ООО «Три-С»

Направление обследования: по течению

Высота профиля:

Инспектор:

Инициалы, фамилия

Вид трубопровода: самотечный коллектор

Ширина профиля:

Дата обследования:

2008.09.17

Номер коллектора:

27150000

Длина интервала:

30.31

Длина обследованного участка: 29.70

Номер интервала:

Длина фасонной части:

Масштаб:

1:350

Конструкционный материал: бетон

Профиль: овоидальный, Ш:В =2:3

Транспортируемая среда:

Хозяйственно-бытовые, ливневые промышленные стоки

Местоположение (район):

Мурманск

Расположение относительно транспортных потоков: рядом с проезжей частью

Улица:

Видеокассета: 2608660

970297Поз.Тайм кодKодQ1RVBNКомментарий
00.001:21:30BCD XP1 Начало трубы XP
ИзмерениеИзмерениеИзмерениеВысота профиля: 450-300 овоидальный.
00.0-29.701:21:45BAF С E2Поверхностные повреждения бетона, видим наполнитель бетона, количественную оценку повреждений однозначно сделать нельзя [7|5]
09.001:23:51BCA E A1503Простая врезка, выполненная с помощью зубила, открытая [10]
09.001:24:04BAH С4Герметизация врезки выполнена не полностью [10]
16.101:25:53BDA5Панорамная фотофиксация [12|12]
19.801:27:03ВВА В1А6Корни, тонкие отдельные [3|5]
20.801:27:38ВВА В1А7Корни, тонкие отдельные [7|9]
21.801:28:19ВВА В1А8Корни, тонкие отдельные [7|9]
22.5 - 23.501:29:25ВВА С39Корневая система [2|5]
23.801:30:21ВВА В1А10Корни, тонкие отдельные [3|9]
23.8 - 24.301:30:46ВАВ В А111Продольная трещина
29.701:32:33ВСЕ ХР12Конец трубы X P

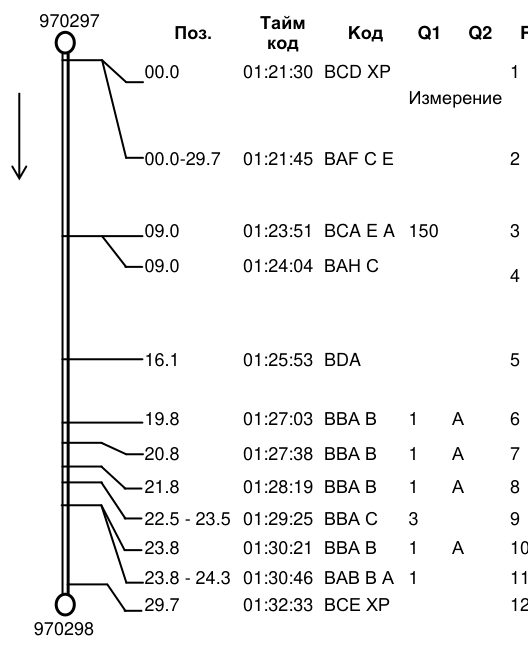

Рисунок 6 из оригинального издания СП 272.1325800.2016

Примечание - В квадратных скобках приведено расположение повреждений на сечении трубопровода во временной системе координат.

ВПриложение В. (рекомендуемое)

Табличная форма отчета по результатам визуального обследования трубопровода

Заказчик

Обследуемый интервал

Инициалы, фамилия инспектора

Номер договора

Номер обследования

Система водоотведения

Дата

Время

Населенный пункт

Район

Дополнительная информация о месте обследования

Код начального узла

Глубина начального узла

Код конечного узла

Глубина конечного узла

Примечание

Назначение трубопровода

Вид трубопровода

Направление обследования

Размер сечения по вертикали

Размер сечения по горизонтали

Форма сечения

Конструкционный материал

Облицовочный материал

Облицовка

Очистка

Цель обследования

Наличие сточных вод

Осадки

Температура

Длина отдельной трубы

Длина обследуемого участка

Нормативный документ

Пердыдущая система кодировки

Точка начала обследования

Вид обследования

Видеофиксация

Тайм-код

Код видеоматериалов

Фотофиксация

Код фотоматериалов

Положение на оси, м

Главный код

Характери- стика

Количествен- ная оценка

Местоположе- ние на окружно- сти

Соеди- нение

Часть ко- лодца

Фото

Тайм- код

Приме- чание

Положение на оси, мГлавный кодХарактери- стикаХарактери- стикаКоличествен- ная оценкаКоличествен- ная оценкаМестоположе- ние на окружно- стиМестоположе- ние на окружно- стиСоеди- нениеЧасть ко- лодцаФотоТайм- кодПриме- чание
Положение на оси, мГлавный код121212Соеди- нениеЧасть ко- лодцаФотоТайм- кодПриме- чание

ГПриложение Г. (рекомендуемое)

Коды для регистрации исходной информации о трубопроводах и каналах системы водоотведения

Таблица Г.1 - Коды для регистрации информации о месте проведения обследования

Обозна- чение кодаИмя кодаОписание кода
AАAОбозначение обследуемого ин- тервалаОбозначение/код интервала (задается заказчи- ком)
AАBОбозначение начального узлаОбозначение/код начального узла (задается заказ- чиком)
AАCКоординаты начального узлаКоординаты начального узла
AADОбозначение узла 1Обозначение/код узла 1
AAEКоординаты узла 1Координаты узла 1
AAFОбозначение узла 2Обозначение/код узла 2
AAGКоординаты узла 2Координаты узла 2
AAHКоординаты соседнего примыкающего трубопровода на оси главного коллектораУказываются, если обследование соседнего трубо- провода проводится из главного коллектора. Приводятся координаты соседнего трубопровода на оси главного коллектора
AAIМестоположение соседнего тру- бопроводаУказываются, если обследование соседнего трубо- провода проводится из главного коллектора. Приводится положение соседнего трубопровода на окружности сечения главного коллектора
AAJМестоположениеОписание местоположения трубопровода или ка- нала системы водоотведения (например, название улицы, под которой он проложен)
AAKНаправление обследованияНаправление обследования: - в направлении стока (А); - в направлении противоположном стоку (В); - не определено (С)
AALДополнительная информация о месте проведения обследованияДанные о местоположении трубопровода/канала системы водоотведения: - вдоль улицы (А); - вдоль тротуара (В); - вдоль края улицы (С); - в пешеходной зоне (D); - на открытой местности (Е); - застроенный частный участок (F); - в саду (G); - под зданием (Н); - в лесном массиве (I); - труднодоступные объекты (например, авто- страда, железная дорога) (J); - под водоводом (К); - вид объекта установлен заказчиком (ХА); - прочее (Z). Если указывается признак Z, то в примечании при- водятся дополнительные пояснения
AAMЗаказчикНаименование заказчика

Окончание таблицы Г.1

Обозна- чение кодаИмя кодаОписание кода
AANНаселенный пунктНазвание населенного пункта
AAOРайонНазвание района
AAPНаименование системы водоотведенияНаименование или идентификационный код си- стемы водоотведения
AAQИмущественные отношенияИмущественные отношения: - государственная собственность (А); - частная собственность (В); - данные отсутствуют (С)
AATОбозначение узла 3Если обследование соседнего трубопровода про- водится из главного коллектора, то обозначение третьего узла указывается заказчиком. Если узел находится на частной территории или недоступен, то для него указывают адрес частного владения
AAUКоординаты узла 3Указываются координаты узла 3
AAVТочка начала обследования со- седнего трубопроводаЕсли обследование соседнего трубопровода про- водится из главного коллектора, то точкой начала обследования является: - примыкание к главному коллектору (А); - узел 3 (В)

Таблица Г.2 - Коды для детализации требований к способу регистрации и носителям информации

КодНазваниеОписание
AВAНормативный документОбозначение и наименование нормативного доку- мента, который применялся при проведении об- следования
AВBПредыдущая система кодировкиУказывается, если применялась предыдущая вер- сия применяемой системы или другая система ко- дировки
AВCТочка начала обследованияТочка начала обследования вдоль оси трубопро- вода: - внутренняя стенка трубы начального узла (коло- дец, выпуск) в месте, где трубопровод/канал пере- секает колодец (А); - точка, расположенная в шелыге конца интервала в месте начального узла (В); - средняя точка стартового колодца (С); - точка пересечения входящего и исходящего тру- бопроводов, измеренная вдоль желоба; - другая точка начала обследования (Z). Другая точка должна указываться в описании кода ADE непосредственно в примыкании
AВDНе применяется
AВEВид обследованияМетод обследования: - обход (прямое обследование) (А); - обследование с использованием дистанционно управляемой ТВ-камеры (В); - визуальное обследование непосредственно из смотрового колодца (С)
AВFДата обследованияДата обследования в формате ГГГГ.ММ.ДД

Продолжение таблицы Г.2

Обозна- чение кодаИмя кодаОписание кода
AВGВремя проведения обследованияВремя проведения обследования в формате чч:мм
AВHИмя инспектораИнициалы, фамилия инспектора и наименование предприятия
AВIНомер инспекцииРегистрационный номер инспекции
AВJНомер договораНомер договора
AВKСпособ регистрации видеоинформацииХранение видеоинформации: - VHS видеокассета (А); - СD-диск (B); - DVD-диск (С); - CD-диск (D); - DVD-диск (Е); - переносной накопитель на жестком диске (F); - другое устройство (Z). Другое устройство должно указываться в описа- нии кода ADE
AВLСпособ регистрации фотоснимковФормат хранения фотоснимков: - обычное хранение (А); - больше не применяется (В) - для характери- стики существующих данных используется буква «Z»; - метафайл Windows - WMF (C); - формат GIF (D); - формат JPEG (E); - другой формат (Z). Другой формат должен указываться в описании
AВMТайм-кодкода ADE Вид регистрации позиции камеры при записи фильма: - длительность обследования в часах и минутах с начала обследования (А); - датчик положения, характерный для оборудова- ния, применяемого при обследовании (В)
AВNРегистрационный код фотоматериаловПорядковый номер фильма или CD Однозначно определить точку фотофиксации, можно, если применять данные положения объ- екта регистрации в коде
AВOРегистрационный код видеоматериаловПорядковый номер носителя информации (напри- мер, пленки, кассеты или CD). При необходимости точно и однозначно опреде- лить местоположение каждого регистрируемого объекта можно, если применять данные положе- ния объекта регистрации в коде
AВPЦель обследованияЦель обследования: - приемка нового объекта (А); - окончание гарантийного срока (В); - плановое обследование (С); - предположение о проблемах в строительной кон- струкции (D); - предположение о проблемах с эксплуатацией со- оружения (Е); - предположение о наличии источников инфиль- трации грунтовых вод (F);

Окончание таблицы Г.2

Обозна- чение кодаИмя кодаОписание кода
- приемка ремонтно-восстановительных работ (G); - смена собственника сооружения (Н); - выборочная проверка (J); - другая (Z). Другая цель должна указываться в описании кода ADE
AВQДлина обследуемого участкаПланируемая длина обследуемого участка (для того, чтобы ее можно было сравнить с текущим по- ложением дел)
ABRФормат хранения данныхДля хранения изображений используют следую- щие форматы: - стандартные форматы носителей (например, ви- деокассет) (А); - MPEG1 (B); - MPEG2 (C); - MPEG4 (D); - другие (Z). Другие форматы должны указываться в описании кода ADE
ABSИмя видеофайлаДля изображений, которые хранятся в изменяемой цифровой форме
AВTСтадия выполнения работИнформация: - направлена от заказчика к подрядчику (А); - направлена от подрядчика заказчику для про- верки (В); - находится у подрядчика на проверке (С); - другая стадия выполнения работ (Z). Другая стадия выполнения работ должна указы- ваться в описании кода ADE

Таблица Г.3 - Коды, описывающие трубопроводы и каналы

Обозна- чение кодаИмя кодаОписание кода
ACAФорма сеченияФорма сечения трубопровода: - круглая (А); - прямоугольная (В); - овоидальная (С); - U - образная - лоток круглой формы, свод гори- зонтальный, боковые стенки прямые, параллель- ные (D); - арочная - свод круглой формы, плоский лоток, боковые стенки прямые, параллельные (Е) - овальная (F) - свод и лоток круглой формы, боко- вые стенки параллельные; - форма сечения, характерная для для данной местности (ХА); - другая форма (Z); Другая форма сечения должна указываться в опи- сании кода ADE в точке начала трубопровода

Продолжение таблицы Г.3

Обозна- чение кодаИмя кодаОписание кода
ACBРазмер сечения по вертикальной осиРазмер сечения трубопровода по вертикальной оси, мм
ACCРазмер сечения по горизонталь- ной осиРазмер сечения трубопровода по горизонтальной оси, мм, указывать не обязательно, если трубопро- вод круглой формы
ACDКонструкционный материалМатериал указывается согласно обозначениям, приведенным в таблице Г.4
ACEОблицовкаТехнология облицовки: - в заводских условиях (А); - облицовка, нанесенная распылением (В); - облицовка, нанесенная на стройплощадке (С); - облиц овка участками (D); - облицовка отдельными трубами (Е); - облицовка гибкими полимерными рукавами (F); - облицовка предварительно деформированными трубами (G); - облицовка методом спиральной навивки (Н); - другая облицовка (Z). Другая технология должна указываться в описа- нии кода ADE в/на границе облицованного участка
ACFОблицовочный материалМатериал указывается согласно обозначениям, приведенным в таблице Г.4
ACGДлина трубыДлина отдельных труб, применяемых при строи- тельстве трубопровода. В случае проходных тру- бопроводов (например, выполненных из кирпича) код не применяется
ACHГлубина начального узлаГлубина лотка относительно крышки люка колодца начального узла, м
ACIГлубина конечного узлаГлубина лотка относительно крышки люка колодца конечного узла, м
ACJВид трубопровода/канала системы водоотведенияВид трубопровода/канала: - самотечный (А); - напорный (В); - вакуумный (С)
ACKНазначение трубопровода/канала системы водоотведенияНазначение: - отведение бытовых сточных вод (А); - отведение атмосферных вод (В); - общесплавная канализация (С); - отведение промышленных сточных вод (D); - перекачка воды (Е); - водоотведение от дренажных систем и каналов (F); - другое назначение (Z). Другое назначение должно указываться в описа- нии кода ADE на границе трубопровода
ACLЗначение трубопровода/канала для всей системы водоотведенияПриводится информация, предоставленная заказ- чиком
ACMОчисткаДанные о проведении очистки перед обследова- нием: - трубопровод/канал перед обследованием был очищен (А); - трубопровод/канал перед обследованием не был очищен (В)

Окончание таблицы Г.3

Обозна- чение кодаИмя кодаОписание кода
ACNГод ввода в эксплуатациюОриентировочный год ввода в эксплуатацию тру- бопровода/канала или временной интервал

Таблица Г.4 - Коды материалов

Наименование материалаОбозначение кода
Асбестоцемент (хризотилцемент)AA
БитумAB
Волокна, пропитанные дегтемAC
КирпичAD
КерамикаAE
Цементный растворAF
БетонAG
ЖелезобетонAH
Торкрет бетонAI
Бетонные сегментыAJ
ФиброцементAK
Полимер, армированный волокнамиAL
ЧугунAM
Серый чугунAN
Ковкий чугунAO
СтальAP
Не идентифицируемое железо или стальAQ
Кирпичная кладка (прочная)AR
Кирпичная кладка (не прочная)AS
Эпоксидный материалAT
Полиэфирный материалAU
ПолиэтиленAV
ПолипропиленAW
Не пластифицированный ПВХAX
Не идентифицированный полимерAY
Не идентифицированный материалAZ
Другой материал - подробные данные приводятся в примечанииZ

Таблица Г.5 - Коды для регистрации информации об условиях проведения обследования

Обозначе- ние кодаИмя кодаОписание кода
ADAОсадкиВид осадков: - осадки отсутствуют (А); - атмосферные (дождевые) осадки (В); - талые воды или шуга (С)
ADBТемператураТемпература задается кодом или °C: - температура выше нуля (А); - температура ниже нуля (В)
ADCПерекрытие поступления сточных водМероприятия по перекрытию движения сточных вод к моменту начала обследования: - мероприятия не проводились (А); - поступление сточных вод выше по течению пере- крыто (B);

Окончание таблицы Г.5

Обозначе- ние кодаИмя кодаОписание кода
- поступление сточных вод выше по течению ча- стично перекрыто (С); - другие мероприятия (Z). Другие мероприятия должны указываться в описании кода ADE на границе трубопровода
ADDНе применяется
ADEОбщие примечанияПримечания, которые нельзя отразить с помощью других кодов

Таблица Г.6 - Коды для изменения исходной информации о трубопроводах и каналах

Обозначе- ние кодаДополнительная информацияОписание кода
Хранение видеоинфомацииХранение видеоинфомацииХранение видеоинфомации
АЕАПрименяется в случае замены устройства хранения видеоинформации в процессе обследования (приме- няется новая видеокассета)
АЕАКоличественная оценкаИзменение порядкового номера кассеты, пленки
Хранение фотоматериаловХранение фотоматериаловХранение фотоматериалов
АЕВПрименяется в случае замены устройства хранения фотоматериалов в процессе обследования (применя- ется новая пленка, CD)
АЕВКоличественная оценкаИзменяется порядковый номер пленки, CD
ФормаФормаФорма
АЕСХарактеристикаФорма сечения трубопровода: - круглая (А); - прямоугольная (В); - овоидальная (С); - U - образная - лоток круглой формы, свод горизон- тальный, боковые стенки прямые, параллельные (D); - арочная - свод круглой формы, плоский лоток, боко- вые стенки прямые, параллельные (Е); - овальная (F) - свод и лоток круглой формы, боковые стенки параллельные; - форма сечения, характерная для данной местности (ХА); - другая форма (Z). Другая форма сечения должна указываться в описа- нии кода ADE в точке начала трубопровода
АЕСКоличественная оценка 1Размер сечения трубопровода по вертикальной оси, мм
АЕСКоличественная оценка 2Размер сечения трубопровода по горизонтальной оси, мм, указывать не обязательно, если трубопровод круг- лой формы

Окончание таблицы Г.6

Обозначе- ние кодаДополнительная инфор- мацияОписание кода
МатериалМатериалМатериал
AЕDХарактеристикаМатериал трубопровода указывается согласно обо- значениям, приведенным в таблице Г.4. Если трубопровод облицован, то указывается мате- риал трубопровода
ОблицовкаОблицовкаОблицовка
AЕEХарактеристика 1Технология облицовки: - на предприятии-изготовителе (А); - облицовка, нанесенная распылением (В); - облицовка, нанесенная на строительной площадке (С); - облицовка участками (D); - облицовка отдельными трубами (Е); - облицовка гибкими полимерными рукавами (F); - облицовка предварительно деформированными тру- бами (G); - облицовка методом спиральной навивки (Н); - облицовка отсутствует (Х); - другая облицовка (Z). Другая технология облицовки должна указываться в описании кода ADE в/на границе облицованного участка
AЕEХарактеристика 2Материал указывается согласно обозначениям, при- веденным в таблице Г.4
Длины трубДлины трубДлины труб
AЕFКоличественная оценкаДлина отдельных труб, из которых состоит трубопровод, мм. При обследовании проходных трубопроводов (напри- мер, кирпичных или облицованных керамической плиткой) этот код не применяется
Атмосферные осадкиАтмосферные осадкиАтмосферные осадки
AЕGХарактеристикаВид осадков: - осадки отсутствуют (А); - атмосферные (дождевые) осадки (В); - талые воды или шуга (С)

ДПриложение Д (рекомендуемое). Коды для регистрации исходной информации о колодцах системы водоотведения

Таблица Д.1 - Место проведения обследования

Обозначе- ние кодаИмя кодаОписание кода
САAОбозначение узлаОбозначение/код колодца (задается заказчиком)
САBКоординаты узлаКоординаты колодца
СAJМестоположениеОписание местоположения колодца системы водоот- ведения (например, название улицы)
СALДополнительная информа- ция о месте проведения об- следованияДанные о местоположении колодца системы водоот- ведения: - вдоль улицы (А); - вдоль тротуара (В); - вдоль края улицы (С); - в пешеходной зоне (D); - на открытой местности (Е); - застроенный частный участок (F); - в саду (G); - под зданием (Н); - в лесном массиве (I); - труднодоступные объекты (например, автострада, железная дорога) (J); - под водоводом (К); - вид объекта установлен заказчиком (ХА); - прочее (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения. Начало стока - канализационный затвор в трубопро- вод системы водоотведения
СAMЗаказчикНаименование заказчика
СANНаселенный пунктНаименование населенного пункта
СAOРайонНаименование района
СAPНаименование системы во- доотведенияНаименование или идентификационный код системы водоотведения
СAQИмущественные отношенияИмущественные отношения: - государственная собственность (А); - частная собственность (В); - данные отсутствуют (С)
СARВид узлаВид узла: - шахта (А); - смотровой колодец (В); - люк для прочистки (С); - смотровой колодец (D); - выпускное отверстие (Е); - начало стока в смотровом колодце (F); - начало стока в смотровом колодце (G);

Окончание таблицы Д.1

123
- начало стока без доступа (Н); - специальный узел заранее определенный заказчи- ком (ХА); - другое специальное отверстие (Z). Другие данные должны указываться в описании кода CDE непосредственно в примыкании
CASВерхний край крышки люкаВысота края люка относительно реперной точки, за- данной заказчиком

Таблица Д.2 - Детали обследования

Обозначе- ние кодаИмя кодаОписание кода
CВAНормативный документОбозначение и наименование нормативного доку- мента, на основании которого проводится обследова- ния
СВBПредыдущая система коди- ровкиУказывается, если ранее использовалась другая си- стема кодировки
СВCТочка начала обследования в вертикальном направле- нииТочка начала обследования вдоль вертикальной оси колодца: - лоток самого глубокого трубопровода/канала (А); - крышка люка (В); - заданная точка отсчета (D); - другая точка начала обследования (Z). Другая точка должна указываться в описании кода CDE
CВDИсходная точка для опреде- ления положения на окруж- ностиИсходная точка для определения положения на окружности: - самый глубоко расположенный трубопровод направ- лен на 12 ч (А); - самый глубоко расположенный трубопровод направ- лен на 6 ч (В); - другая точка (Z). Другая точка должна указываться в описании кода CDE
CВEВид обследованияМетод обследования: - осмотр (А); - обследование с применением дистанционно управ- ляемой ТВ-камеры (В); - визуальное обследование с поверхности земли че- рез люк (С); - другой метод (Z). Другой метод должен указываться в описании кода CDE
CВFДата обследованияДата обследования в формате ГГГГ.ММ.ДД
CВGВремя проведения обследо- ванияВремя проведения обследования в формате чч:мм
СВHИмя инспектораИнициалы, фамилия инспектора и наименование фирмы.
СВIНомер инспекцииРегистрационный номер инспекции
СВJНомер договораНомер договора
СВKСпособ регистрации видео- информацииХранение видеоинформации: - VHS видеокассета (А); - видео СD-диск (B);

Продолжение таблицы Д.2

Обозначе- ние кодаИмя кодаОписание кода
- видео DVD-диск (С); - CD-диск (D); - DVD-диск (Е); - переносной накопитель на жестком диске (F); - другое устройство (Z). Другое устройство должно указываться в описании кода ADE
СВLСпособ регистрации фото- снимковФормат хранения фотоснимков: - обычное хранение (А); - больше не применяется (В) - для характеристики существующих данных применяется буква «Z»; - метафайл Windows - WMF (C); - формат GIF (D); - формат JPEG (E); - другой формат (Z). Другой формат должен указываться в описании кода ADE
СВMТайм-кодВид регистрации позиции камеры при записи фильма: - длительность обследования (мин) с начала обсле- дования (А); - датчик положения, характерный для оборудования, применяемого при обследовании (В)
СВNРегистрационный код фото- материаловПорядковый номер фильма, CD
СВOРегистрационный код видео- материаловПорядковый номер носителя информации (например, пленки, кассеты, CD)
СВPЦель обследованияЦель обследования: - приемка нового объекта (А); - окончание гарантийного срока (В); - плановое обследование (С); - предположение о проблемах в строительной кон- струкции (D); - предположение о проблемах с эксплуатацией соору- жения (Е); - предположение о наличии источников инфильтра- ции грунтовых вод (F); - приемка ремонтно-восcтановительных работ (G); - смена собственника сооружения (Н); - планирование инвестиций (I); - выборочная проверка (J); - другая (Z). Другая цель должна указываться в описании кода ADE
CBRФормат хранения данныхДля хранения изображений используют следующие форматы: - стандартные форматы носителей (напри- мер, видеокассет) (А); - MPEG1 (B); - MPEG2 (C); - MPEG4 (D); - другие (Z). Другие форматы должны указываться в описании кода ADE

Окончание таблицы Д.2

Обозначе- ние кодаИмя кодаОписание кода
CBSИмя видеофайлаДля изображений, которые хранятся в изменяемой цифровой форме - имя файла
CВTСтадия выполнения работСтадия выполнения работ: - информация направлена от заказчика к подрядчику (А); - информация направлена от подрядчика к заказчику для проверки (В); - информация находится у подрядчика на проверке (С); - другая стадия выполнения работ (Z). Другая стадия выполнения работ должна указы- ваться в описании кода ADE

Таблица Д.3 - Особенности конструкции колодца

Обозначе- ние кодаИмя кодаОписание кода
СCAДоступ в колодецФорма лаза (наиболее узкого места доступа в коло- дец): - прямоугольная (А); - круглая (В); - овальная (D); - другая форма (Z). Другая форма сечения лаза должна указываться в описании кода СDE в точке начала трубопровода
СCBВертикальный размер наибо- лее узкого места доступа в колодец, ммРазмер лаза по вертикальной оси, мм
СCCРазмер лаза по горизонталь- ной осиРазмер лаза по горизонтальной оси, мм, указывать не обязательно, если отверстие круглой формы.
СCDКонструкционный материалМатериал указывается согласно обозначениям, приве- денным в таблице Г.4. Если колодец облицован, то указывается исходный конструкционный материал колодца
СCGВысота элемента колодцаВысота одного элемента конструкции колодца, изго- товленного на предприятии-изготовителе и применен- ного при строительстве трубопровода, мм. Этот код не применяется при обследовании монолитных колод- цев, а также колодцев выполненных из кирпича
СCKНазначение системы водо- отведенияНазначение: - отведение бытовых сточных вод (А); - отведение атмосферных осадков (В); - общесплавная канализация (С); - колодец применяется для объединения бытовой и ливневой канализаций (D)
СCLЗначение трубопровода/ка- нала для всей системы водо- отведенияПриводится информация, предоставленная заказчи- ком
СCMОчисткаДанные о проведении очистки перед обследованием: - колодец перед обследованием был очищен (А); - колодец перед обследованием не был очищен (В)

Окончание таблицы Д.3

Обозначе- ние кодаИмя кодаОписание кода
СCNГод ввода в эксплуатациюОриентировочный год ввода в эксплуатацию колодца или временной интервал
ССОХарактеристика входного люкаФорма люка: - прямоугольная (А); - круглая (В); - овальная (D); - другая форма (Z). Другая форма люка должна указываться в описании кода СDE в точке начала трубопровода
ССРМатериал входного люкаМатериал указывается согласно обозначениям, приве- денным в таблице Г.4
CCQРазмер люка по вертикаль- ной осиРазмер люка по вертикальной оси (или диаметр, если он круглый), мм
CCRРазмер люка по горизонталь- ной осиРазмер люка по горизонтальной оси, мм, не указыва- ется, если люк круглой формы
CCSВид ходовых скобВид ходовых скоб: - двухрядное расположение скоб (А) - каждая скоба для одной ступни; - однорядное расположение скоб (В) - каждая скоба для двух ступней; - приставная лестница (С); - подъемная площадка (D); - ходовые скобы отсутствуют (Е); - другие ходовые скобы (Z). Другая форма ходовых скоб должна указываться в описании кода СDE
CCTМатериал ходовых скобМатериал ходовых скоб: - железо (А); - железо после гальванической обработки (В); - нержавеющая сталь (С); - металл с полимерным покрытием (D); - полимерный материал (E); - алюминий (F); - другой материал (Z). Другой материал должен указываться в описании кода СDE

Таблица Д.4 - Прочая информация

Обозначе- ние кодаИмя кодаОписание кода
СDAОсадкиВид осадков: - осадки отсутствуют (А); - атмосферные (дождевые) осадки (В); - талые воды или шуга (С)
СDBТемператураТемпература задается кодом или °C: - температура выше нуля (А); - температура ниже нуля (В)
СDCПерекрытие поступления сточных водМероприятия по перекрытию движения сточных вод к моменту начала обследования: - мероприятия не проводились (А); - поступление сточных вод выше по течению пере- крыто (В);

Окончание таблицы Д.4

Обозначе- ние кодаИмя кодаОписание кода
- поступление сточных вод выше по течению ча- стично перекрыто (С); - другие мероприятия (Z). Другие мероприятия должны указываться в описа- нии кода ADE
СDDАтмосфера в колодцеВид опасности: - недостаток кислорода (А); - сероводород (В); - метан (С); - другие взрывоопасные газы (D); - безопасная атмосфера (Е); - другой (Z). Если указывается признак Z, то в примечании при- водятся дополнительные пояснения
СDEОбщие примечанияПримечания, которые нельзя отразить с помощью других кодов

Таблица Д.5 - Изменения исходной информации о колодцах

Обозначе- ние кодаДополнительная информацияОписание кода
Хранение видеоинфомацииХранение видеоинфомацииХранение видеоинфомации
СЕАПрименяется в случае замены устройства хранения ви- деоинформации в процессе обследования (применя- ется новая видеокассета, CD)
СЕАКоличественная оценкаИзменение порядкового номера кассеты, пленки, CD
Хранение фотоматериаловХранение фотоматериаловХранение фотоматериалов
СЕВПрименяется в случае замены устройства хранения фотоматериалов в процессе обследования (применя- ется новая пленка, CD)
СЕВКоличественная оценкаИзменяется порядковый номер пленки, CD
МатериалМатериалМатериал
CЕD
CЕDХарактеристикаМатериал трубопровода указывается согласно обозна- чениям, приведенным в таблице Г.4
Высота элемента колодцаВысота элемента колодцаВысота элемента колодца
CЕF
CЕFКоличественная оценкаВысота одного элемента конструкции колодца, изго- товленного на предприятии-изготовителе и применен- ного при строительстве трубопровода, мм. Этот код не применяется при обследовании монолитных колодцев, а также выполненных из кирпича
Атмосферные осадкиАтмосферные осадкиАтмосферные осадки
CЕGХарактеристикаВид осадков: - осадки отсутствуют (А); - атмосферные (дождевые) осадки (В); - талые воды или шуга (С)

Окончание таблица Д.5

Обозначе- ние кодаДополнительная информацияОписание кода
Ходовые скобыХодовые скобыХодовые скобыХодовые скобы
СЕНХарактеристика 1Вид ходовых скоб: - двухрядное расположение скоб (А) - каждая скоба для одной ступни; - однорядное расположение скоб (В) - каждая скоба для двух ступней; - приставная лестница (С); - подъемная площадка (D); - ходовые скобы отсутствуют (Е); - другие ходовые скобы (Z). Другая форма ходовых скоб должна указываться в опи- сании кода СDE
СЕНХарактеристика 2Материал ходовых скоб: - железо (А); - железо после гальванической обработки (В); - нержавеющая сталь (С); - металл с полимерным покрытием (D); - полимерный материал (E); - алюминий (F); - другой материал (Z). Другой материал указываеться в описании кода СDE

ЕПриложение Е (рекомендуемое). Коды, применяемые для регистрации результатов обследования трубопроводов и каналов системы водоотведения

Таблица Е.1 - Коды для регистрации состояния конструкции обследуемых трубопроводов и каналов

Обозначение кодаДополнительная информацияОписание кода
ДеформацииДеформацииДеформации
ВААСечение трубопровода деформировано. Заказчик должен определить: применять этот код только для гибких труб или для труб выполненных из всех материалов
ВААХарактеристикаВид деформации: - по вертикальной оси (А) - размер сечения трубы по вертикальной оси уменьшился; - по горизонтальной оси (В) - размер сечения трубы по горизонтальной оси уменьшился
ВААКоличественная оценкаИзменение размера,%
ВААПоложение на окружно- стиПоложение на окружности фиксируется, если дефор- мация носит локальный характер
Образование трещинОбразование трещинОбразование трещин
ВАВ
ВАВХарактеристика 1Вид трещин: - поверхностная трещина (волосяная трещина) (А); - трещина в стенке трубопровода (В), сегменты по- верхности трубопровода не смещены (В); - зияющая трещина - открытая щель в стенке трубо- провода, сегменты поверхности трубопровода не смещены (С)
ВАВХарактеристика 2Распространение трещин: - продольные трещины - трещины или излом, рас- пространяющиеся преимущественно параллельно оси трубопровода (А); - поперечные трещины - трещины или излом, кото- рые распространяются преимущественно в попереч- ном направлении (В); - сложная картина - трещины, которые нельзя отне- сти к продольным или поперечным (С); - винтоообразные трещины (D); - трещины, исходящие из одной точки и увеличиваю- щие ширину по мере удаления от исходной точки (Е)
ВАВКоличественная оценкаШирина трещины, мм
ВАВПоложение на окружно- стиРегистрируется

Продолжение таблицы Е.1

Обозначение кодаДополнительная информацияОписание кода
Разрыв трубы/провалРазрыв трубы/провалРазрыв трубы/провал
ВАСХарактеристика- растрескивание трубы - сегменты трубы смещены, но не выпадают (А); - отсутствуют отдельные сегменты растрескавшейся трубы (В) - провал - часть трубы полностью разрушена (С)
ВАСКоличественная оценкаПо возможности регистрируется длина поврежден- ного участка. Если она менее 1 м, то указывается в мм; если длина поврежденного участка более 1 м, то ре- гистрируются отдельно начало и конец участка
ВАСПоложение на окружностиРегистрируется
Дефектная кирпичная кладкаДефектная кирпичная кладкаДефектная кирпичная кладка
BADОтдельные кирпичи/камни потеряли сцепление и смещены относительно своего исходного положения
BADХарактеристика 1- Смещение кирпичей/камней относительно исход- ного положения (А); - отдельные кирпичи/камни отсутствуют (В); - оседание лотка, выполненного из кирпича с образо- ванием щели шириной более 20 мм (С); - обвал - конструкция полностью разрушена (D)
BADХарактеристика 2Приводится в случае отсутствия кирпичей в кирпич- ной кладке: - следующий ряд кирпичной кладки виден (А); - невозможно рассмотреть, что находится за кирпич- ной кладкой (В); если виден грунт или пустоты следует дополнить ко- дом ВАО или ВАР
BADКоличественная оценкаПри наличии провала в лотковой части трубопровода оценивается величина смещения
BADПоложение на окружностиРегистрируется
Отсутствие кладочного раствораОтсутствие кладочного раствораОтсутствие кладочного раствора
BAEКладочный раствор отсутствует полностью или ча- стично
BAEКоличественная оценкаРасстояние между поверхностью кирпичной кладки и поверхностью кладочного раствора
BAEПоложение на окружностиРегистрируется
Выступающая труба примыканияВыступающая труба примыканияВыступающая труба примыкания
BAGВыступающая труба примыкания, уменьшающая се- чение трубопровода. В этом случае также применя- ется код для обозначения примыкания (ВСА)
BAGКоличественная оценкаДлина выступающей части трубы в процентном отно- шении к внутреннему диаметру или максимальному линейному размеру сечения трубопровода
BAGПоложение на окружностиРегистрируются координаты середины примыкания
Поврежденное примыканиеПоврежденное примыканиеПоврежденное примыкание
BAHПримыкание повреждено. В этом случае также при- меняется код для обозначения примыкания (ВСА)
BAHХарактеристикаВид повреждения: - расположение примыкания относительно трубопро- вода не соответствует технической документации (А);

Продолжение таблицы Е.1

Обозначение кодаДополнительная информацияОписание кода
- наблюдается щель между примыканием и трубопро- водом (труба примыкания находится снаружи трубо- провода) (В); - примыкание негерметично (по периметру наблюда- ются щели) (С); - примыкание повреждено (D); - примыкание замуровано (Е); - другие повреждения (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Положение на окружности Регистрируются координаты середины примыкания поврежденияПоложение на окружности Регистрируются координаты середины примыкания поврежденияПоложение на окружности Регистрируются координаты середины примыкания повреждения
Поверхностные BAFВнутренняя поверхность трубопровода повреждена вследствие механических и химических воздействий, в том числе в результате коррозии металлических труб
Поверхностные BAFХарактеристика 1Вид повреждений: - сильная шероховатость внутренней поверхности трубопровода (А); - отслаивание (сколы) мелких частей поверхностной структуры (В); - виден наполнитель (С); - наполнитель выступает на поверхности (D); - наполнитель отсутствует (Е); - видна арматура (F); - арматура выступает на поверхности (G); - арматура корродирует (H); - отсутствует часть стенки трубопровода (I); - следы коррозии на внутренней поверхности трубо- провода (J); - вмятины, выпуклости (К); - другие поверхностные повреждения (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Поверхностные BAFХарактеристика 2Причины повреждений: - механические (А); - химические (в общем) (В); - химические повреждения сводной части трубопро- вода (С); - химические повреждения лотковой части трубопро- вода (D); - причина повреждений не может быть однозначно определена (Е); - другие причины (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Положение на окружностиРегистрируется
Выступающий уплотнительВыступающий уплотнительВыступающий уплотнитель
BAIПрименяемый для герметизации стыков уплотнитель выступает полностью или частично вовнутрь трубо- провода

Продолжение таблицы Е.1

Обозначение кодаДополнительная информацияОписание кода
Характеристика 1Вид уплотнителя: - уплотнительное кольцо (А); - другой вид уплотнителя (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Характеристика 2При применении для герметизации стыков уплотни- тельных колец приводится характеристика поврежде- ния: - трубы смещены друг относительно друга. Уплотни- тель не выступает вовнутрь трубопровода (А); - уплотнитель провисает внутри трубопровода. Не разорван. Нижняя точка расположена над осью тру- бопровода (В); - уплотнитель провисает внутри трубопровода. Не разорван. Нижняя точка расположена ниже оси тру- бопровода (С); - уплотнитель разорван, провисает внутри трубопро- вода (D)
Количественная оценкаУменьшение сечения трубопровода, %, если для уплотнения не применяются уплотнительные кольца
Положение на окружностиРегистрируется. Указывается интервал, где отсут- ствует уплотнитель
Смещение соединенияСмещение соединенияСмещение соединения
BAJСоседние трубы смещены друг относительно друга. Смещения в осевом направлении менее 10 мм не ре- гистрируются
BAJХарактеристикаВид смещения: - в осевом направлении - трубы смещены в направле- нии параллельном оси трубопровода (А); - в радиальном направлении - трубы смещены пер- пендикулярно оси трубопровода (В); - угловое смещение - оси труб не параллельны оси трубопровода (С)
BAJКоличественная оценкаСмещение в осевом направлении - расстояние между торцами труб, мм. При радиальном смещении - расстояние смещения, мм. Угловое смещение - угол между двумя осями труб, градусы
BAJПоложение на окружностиНаправление радиального и углового смещения, часы
Оценка состояния внутренней облицовкиОценка состояния внутренней облицовкиОценка состояния внутренней облицовки
BAKХарактеристика 1Облицовка отслаивается (А); облицовка изменила цвет (В); края облицовки повреждены (С); наблюдаются складки (D); наблюдаются пузыри и вздутия (Е); наблюдаются вмятины (F); отслаивание покрытия (G); отслаивание защиты соединительного шва (Н);

Продолжение таблицы Е.1

123
наблюдается трещина или щель (в том числе повре- жденный сварной шов) (I); дыра в облицовке (J); наличие дефектных соединений облицовки (К); облицовка выглядит размягченной (L); отсутствие смолы в ламинате (М); концы облицовки не герметичны, не перекрывают трубу и колодец (N); другие повреждения облицовки (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Характеристика 2Ориентация складок: в осевом направлении - складки, направленные пре- имущественно параллельно оси трубопровода (А); в радиальном направлении - вертикальные складки (В); сложные складки (С); спиралеобразные складки (D)
Количественная оценкаПри наличии признаков A, D, E, Z (характеристика 1) оценивается уменьшение площади сечения трубо- провода, %: - при наличии признака F (характеристика 1) оценива- ется глубина вмятины, мм; - при наличии признака I (характеристика 1) оценива- ется ширина трещины или щели, мм; - при наличии признака J (характеристика 1) оценива- ется длина дыры по продольной оси, мм
Положение на окружностиРегистрируется
Места, где проводился локальный ремонтМеста, где проводился локальный ремонтМеста, где проводился локальный ремонт
BALРемонтные работы проводились в местах поврежде- ния трубопровода или канала системы водоотведе- ния. Для точечного ремонта следует применять код (ВСВ). В случае применения при ремонте облицовки ограни- ченного участка поверхности трубопровода (ВСВ В), следует дополнительно применять код (ВАК)
Характеристика 1Вид повреждения: - стенка частично отсутствует (А); - место герметизации отверстия (с применением тех- нологии локального ремонта) повреждено (В); - отсутствие ремонтного материала на контактной по- верхности (D); - лишний ремонтный материал, который является препятствием движению сточных вод (Е); - отверстие в ремонтном материале (F); - трещина в ремонтном материале (G); - другие повреждения (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения

Окончание таблицы Е.1

Обозначение кодаДополнительная информацияОписание кода
Характеристика 2Ориентация повреждений (если существует): - в осевом направлении - повреждения, ориентиро- ванные преимущественно параллельно оси трубо- провода (А); - в радиальном направлении - повреждения, ориен- тированные в вертикальном направлении (В); - сложные повреждения (С); - спиралеобразные повреждения (D)
Количественная оценкаПри наличии признаков C, E, Z оценивается измене- ние сечения трубопровода, %; - при наличии признака G указывается ширина тре- щины или щели, мм; - при наличии признаков А, В, D, F оценивается длина отверстия по продольной оси, мм
Поврежденный сварной шовПоврежденный сварной шовПоврежденный сварной шов
ВАМВАМВАМ
ХарактеристикаОриентация шва: - в осевом направлении - повреждения, направлен- ные параллельно оси трубопровода (А); - по окружности (В); - спиралеобразное направление (С)
Положение на окружностиЕсли поврежденный шов направлен вдоль оси, то ре- гистрируется его положение. Если шов расположен вдоль окружности, то фиксиру- ется начальная и конечная точки повреждения
Пористая трубаПористая трубаПористая труба
BANМатериал трубы выглядит пористым
Положение на окружностиРегистрируется
Виден грунтВиден грунтВиден грунт
ВАОГрунт виден через поврежденный участок трубопро- вода
Положение на окружностиРегистрируется
Видны пустотыВидны пустотыВидны пустоты
ВАРПустоты в окружающем грунте видны через повре- жденный участок трубопровода
Положение на окружностиРегистрируется

Таблица Е.2 - Коды для регистрации объектов, влияющих на функциональные свойства трубопроводов и каналов

Обозначение кодаДополнительная информацияОписание кода
Корни
ВВАКорни растений и деревьев прорастают вовнутрь тру- бопровода через поврежденные примыкания, повре- ждения трубопровода и негерметичные соединения
ХарактеристикаВид корней: - корневище (А);

Продолжение таблицы Е.2

Обозначение кодаДополнительная информацияОписание кода
- отдельные тонкие корни (В); - сложная корневая система (С)
Количественная оценкаУменьшение сечения,%
Положение на окружностиРегистрируется
Липкие веществаЛипкие веществаЛипкие вещества
ВВВПрилипшие к стенкам трубопровода вещества
ХарактеристикаВид веществ: - инкрустации (А); - жир (В); - гниль (прилипшие к стенкам гниющие организмы) (С); - прочие (Z). Если указывается признак Z, то в примечании приво-
Количественная оценкаУменьшение сечения,%
Положение на окружностиРегистрируется
ОтложенияОтложенияОтложения
ВВСОтложения в лотковой части трубопровода
ХарактеристикаВид отложений: - мелкодисперсный материал (песок, суглинок) (А); - грубый материал (щебень, строительный мусор) (В); - твердый или затвердевший материал (бетон) (С); - прочие (Z)
ХарактеристикаЕсли указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Количественная оценкаВысота отложений, %, от вертикального размера трубопровода
Положение на окружностиРегистрируется
Проникновение грунта в трубопроводПроникновение грунта в трубопроводПроникновение грунта в трубопровод
BВDBВDПрилегающий грунт попадает в трубопровод
ХарактеристикаВид грунта: - песок (А); - торф (В); - мелкозернистый материал (глина, суглинок) (С); - грубый материал (D); - прочие (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Количественная оценкаУменьшение сечения,%
Положение на окружностиРегистрируется при появлении грунта на стенках тру- бопровода
Прочие препятствия транспортировке сточных водПрочие препятствия транспортировке сточных водПрочие препятствия транспортировке сточных вод
BВEПосторонние предметы в трубопроводе, сужающие его сечение. Этот код применяется только в случае, если не указываются другие коды (ВВА…ВВD)
ХарактеристикаОписание препятствий: - кирпич лежит в лотковой части трубопровода (А); - обломки трубопровода лежат в его лотковой части (В);

Окончание таблицы Е.2

Обозначение кодаДополнительная информацияОписание кода
- другие предметы лежат в лотковой части трубопро- вода (С); - предмет проникает в трубопровод через стенку (D); - предмет расклинивает соединение труб (Е); - предмет выступает из примыкания (F); - посторонние трубопроводы или кабель пересекают трубопровод (G); - предмет/объект - часть конструкции трубы (Н); - прочие (Z). Если указывается признак Z, то в примечании приво- пояснения
Количественная оценкадятся дополнительные Уменьшение сечения,%
Положение на окружно- стиРегистрируется
ИнфильтрацияИнфильтрацияИнфильтрация
BВFПроникновение воды через стенки или стыки трубо- провода
BВFХарактеристика 1Интенсивность инфильтрации: - намокание стенок - медленное проникновение воды - капель не видно (А); - в результате инфильтрации грунтовых вод образу- ются капли. Движение потока воды не наблюдается (В); - непрерывный поток грунтовых вод (С); - струя (D)
BВFПоложение на окружно- стиРегистрируется место инфильтрации грунтовых вод
ЭксфильтрацияЭксфильтрацияЭксфильтрация
BВGВидимый выход воды
BВGПоложение на окружно- стиЕсли место эксфильтрации заметно, то его коорди- наты регистрируются
Животные и насекомыеЖивотные и насекомыеЖивотные и насекомые
BВHЗамеченные животные и насекомые
BВHХарактеристика 1Вид животного: - крысы (А); - тараканы (В); - другие (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
BВHХарактеристика 2Локализация животных и насекомых: - в трубопроводе (А); - в примыкании (В); - в открытом месте соединения труб (С); - другие (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
BВHКоличественная оценкаЧисло особей, наблюдаемых в одном месте

Таблица Е.3 - Коды, применяемые при инвентаризации трубопроводов и каналов

Обозначение кодаДополнительная информацияОписание кода
ПримыканияПримыканияПримыкания
ВСАПримыкание трубопровода к обследуемому трубопро- воду или каналу. Если у примыкающего трубопровода те же геометрические характеристики, что и обследу- емого, или более предварительно заданных значе- ний, то заказчик должен выделить это примыкание в отдельный узел. При этом необходимо исходить из того, что большинство примыканий, описываемых этим кодом круглого сечения
ВСАХарактеристика 1Вид примыкания: - отвод - изготовленная на предприятии-изготови- теле труба с соединительным звеном (А); - патрубок на седловидной основе - посадочное от- верстие высверлено и обработано (В); - патрубок на седловидной основе - посадочное от- верстие выдолблено с помощью зубила и молотка, обработано (С); - ппростое примыкание, отверстие высверлено и об- работано, фасонные детали не применялись (D); - простое примыкание, отверстие выдолблено и не обработано, фасонные детали не применялись (Е); - примыкание неизвестной конструкции (G); - другие примыкания (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
ВСАХарактеристика 2Этот код применяется, если примыкание замуровыва- ется - при строительстве проведено устройство при- мыкания для применения в будущем или же оно закон- сервировано. Применяются следующие коды: - примыкание открыто (А); - примыкание замуровано (В)
ВСАКоличественная оценка 1Высота примыкающей трубы, мм
ВСАКоличественная оценка 2Ширина примыкающей трубы, если она отличается от высоты, мм
ВСАПоложение на окружностиРегистрируется координата середины примыкания
ВСАПримечанияУказывается форма сечения, если оно не круглое
Местный ремонтМестный ремонтМестный ремонт
ВСВОтремонтированный короткий участок трубопровода системы водоотведения
ВСВХарактеристикаВид ремонта: - замена части трубы (А); - ограниченный облицованный участок (В); - участок, где проводился ремонт методом инъекти- рования раствора (С);

Продолжение таблицы Е.3

Обозначение кодаДополнительная информацияОписание кода
- участок, где проводился ремонт методом инъекти- рования другого герметика (D); - заделанное отверстие (E); - облицованный участок примыкания (F); - другой ремонт примыкания (G); - другой вид бестраншейного ремонта (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Положение на окружностиРегистрируется
Изгиб трубопроводаИзгиб трубопроводаИзгиб трубопровода
ВССТрубопровод/канал системы водоотведения меняет направление транспортирования сточных вод с помо- щью изготовленного предварительно колена или от- вода. Код не применяется в случае углового смещения стыка (BAJ)
Характеристика 1Изменение направления в горизонтальной плоскости: - налево (А); - направо (В)
Характеристика 2Изменение направления в вертикальной плоскости: - вверх (А); - вниз (В)
Количественная оценкаУгол изменения направления, градусы
Начальный узелНачальный узелНачальный узел
BСDИнформация о начальном узле
ХарактеристикаВид узла: - шахта (А); - ревизионное отверстие (В); - отверстие для прочистки (С); - смотровой колодец (D); - выпуск (Е); - соединение каналов вне колодца/ревизионного от- верстия (F); - узел задан заказчиком (ХА); - другой (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Количественная оценка 1Обозначение узла
Количественная оценка 2Координаты узла
Положение на продоль- ной осиЕсли положение на оси точки начала обследования не совпадает с началом трубопровода (стык труб рас- полагается между узлом и первой трубой), то коорди- наты этой точки нельзя получить из кодированной ин- формации. Поэтому для задания положения на про- дольной оси всегда следует указывать координаты начала трубопровода
Конечный узелКонечный узелКонечный узел
BСEИнформация о конечном узле
ХарактеристикаВид узла: - шахта (А); - ревизионное отверстие (В); - отверстие для прочистки (С); - смотровой колодец (D);

Окончание таблицы Е.3

Обозначение кодаДополнительная информацияОписание кода
- выпуск (Е); - соединение каналов вне колодца или ревизионного отверстия (F); - заданный заказчиком (ХА); - другой (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Количественная оценка 1Обозначение узла
Количественная оценка 2Координаты узла
Положение на продоль- ной осиЕсли положение на оси точки начала обследования не совпадает с началом трубопровода (стык труб распола- гается между узлом и первой трубой), то координаты этой точки нельзя получить из кодированной информа- ции. Поэтому для задания положения на продольной оси всегда следует указывать координаты начала тру- бопровода

Таблица Е.4 - Коды для регистрации дополнительной информации

КодДополнительная информацияОписание
Общая фотографияОбщая фотографияОбщая фотография
ВDАФотография общего плана приводится для регистра- ции общего состояния трубопровода/канала системы водоотведения. Эта фотография не предназначена для регистрации отдельных признаков трубопро- вода/канала
ВDАПоложение на окружностиРегистрируется направление визирования, если оно не совпадает с осью трубопровода/канала
ПримечаниеПримечаниеПримечание
ВDВИнформация, которую невозможно отразить в приме- чаниях к другим кодам
ВDВПримечаниеТекст
Обследование прервано между узламиОбследование прервано между узламиОбследование прервано между узлами
ВDСЕсли обследование прервано ввиду наличия препят- ствия движению камеры, то оно регистрируется с применением соответствующего кода. Если обследо- вание проводится повторно, то это считается новым обследованием
ВDСХарактеристика 1Причины прерывания обследования: - препятствие (А); - высокий уровень сточных вод (В); - отказ оборудования (С); - прочие причины (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
ВDСХарактеристика 2Цель обследования достигнута, продолжение обсле- дования нецелесообразно (А); обследование прервано по указанию заказчика (В); обследование трубопровода/канала прекращено на основании наличия данных более раннего частичного обследования (С);

Продолжение таблицы Е.4

причиной прекращения обследования трубопро- вода/канала не являлось наличие данных более ран- него частичного обследования (D); не установлено, что инспекция всего трубопровода была прекращена из-за наличия данных более ран- него обследования (Е); прочее (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Уровень сточных водУровень сточных водУровень сточных вод
BDDВысота уровня сточных вод в трубопроводе/канале системы водоотведения
BDDХарактеристикаХарактеристика сточных вод: - сточные воды прозрачные (лоток виден) (А); - применение кода невозможно (В); - сточные воды мутные (С); - сточные воды окрашенные (D); - сточные воды мутные и окрашенные (Е)
BDDКоличественная оценкаУровень сточных вод, %, к внутреннему диаметру трубопровода
Сточные воды, поступающие из примыканияСточные воды, поступающие из примыканияСточные воды, поступающие из примыкания
BDEИнформация о сточных водах, поступающих из при- мыкающего трубопровода
BDEХарактеристика 1Сточные воды из примыкания: - сточные воды прозрачные (лоток виден) (А); - применение кода невозможно (В); - сточные воды мутные (С); - сточные воды окрашенные (D); - сточные воды мутные и окрашенные (Е). Если невозможно оценить сточные воды, поступаю- щие из примыкающего трубопровода ввиду высокого уровня сточных вод, то ставится код YY
BDEХарактеристика 2Примыкание: - неправильно замуровано - сточные воды поступают в ливневую канализацию (А); - неправильно замуровано - дождевая вода посту- пает в канализацию (В); - примыкание замуровано правильно (С)
BDEКоличественная оценкаУровень сточных вод, %, внутреннего диаметра тру- бопровода. Координаты узла
BDEПоложение на окружностиРегистрируется
Атмосфера в трубопроводеАтмосфера в трубопроводеАтмосфера в трубопроводе
BDFРегистрируется потенциально опасная атмосфера внутри трубопровода или канала
BDFХарактеристикаВид опасности: - недостаток кислорода (А); - сероводород (В); - метан (С); - другой (Z).

Окончание таблицы Е.4

Обозначение кодаДополнительная информацияОписание кода
Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Количественная оценка 1Содержание газа в атмосфере, %, в случае наличия данных
Количественная оценка 2Если информация о содержании газов в атмосфере трубопровода отсутствует, то указывается концентра- ция газа, промилле (ppm)
Видимость отсутствуетВидимость отсутствуетВидимость отсутствует
BDGОсмотр трубопровода или канала затруднен
BDGХарактеристикаПричина затруднений: - камера в воде (А); - загрязнение (В); - наличие паров (С); - другой (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения

ЖПриложение Ж (рекомендуемое). Коды, применяемые для регистрации результатов обследования колодцев системы водоотведения

Таблица Ж.1 - Коды для регистрации состояние конструкции колодца

Обозначение кодаДополнительная информацияОписание кода
ДеформацииДеформацииДеформации
DААСечение колодца деформировано. Деформации могут быть ограничены (в случае применения нежестких конструкционных материалов) и сопровождаться дру- гими повреждениями, например, образованием тре- щин
DААХарактеристикаВид деформации: - общая деформация (А) - касается большей части внутренней поверхности колодца; - локальная деформация (В) - наблюдается на не- большом участке внутренней поверхности колодца
DААКоличественная оценкаМаксимальное уменьшение исходного размера,%
DААПоложение на окружностиПоложение на окружности фиксируется, если дефор- мация носит локальный характер
Образование трещинОбразование трещинОбразование трещин
DАВ
DАВХарактеристика 1Вид трещин: - поверхностная трещина (волосяная трещина) (А); - трещины в стенке колодца, сегменты поверхности колодца не смещены (В); - открытая трещина - пространство в стенке колодца, сегменты поверхности не смещены (С)
DАВХарактеристика 2Распространение трещин: - вертикальные трещины (А); - горизонтальные трещины (В); - сложная картина - трещины, которые нельзя отне- сти к продольным или поперечным (С); - наклонные трещины (D); - трещины, исходящие из одной точки и увеличиваю- щиеся ширине по мере удаления от исходной точки (Е)
DАВКоличественная оценкаШирина трещины, мм
DАВПоложение на окружностиРегистрируется
Растрескивание поверхности/Обрушение колодцаРастрескивание поверхности/Обрушение колодцаРастрескивание поверхности/Обрушение колодца
DАС
DАСХарактеристикаВид разрушения: - растрескивание трубы - сегменты стенок смещены, но не выпадают (А);

Продолжение таблицы Ж.1

Дополнительная информацияОписание кода
- отсутствуют отдельные сегменты растрескавшихся стенок колодца (В); - обвал. Часть колодца полностью разрушена (С)
Количественная оценкаПо возможности регистрируется длина поврежден- ного участка. Если она менее 1 м, то указывается в мм. Если длина поврежденного участка более 1 м, то ре- гистрируются отдельно начало и конец участка
Положение на окружностиРегистрируется
Дефектная кирпичная кладкаОтдельные кирпичи/камни потеряли сцепление и смещены относительно своего исходного положения
Характеристика 1Размер смещения: - смещение кирпичей/камней относительно исходного положения (А); - отдельные кирпичи/камни отсутствуют (В); - обрушение - конструкция полностью разрушена (С)
Характеристика 2Приводится в случае отсутствия кирпичей в кирпич- ной кладке. - следующий ряд кирпичной кладки виден (А); - невозможно рассмотреть, что находится за кирпич- ной кладкой (В). Если виден грунт или пустоты следует дополни- тельно указать код DАО или DАР
Положение на окружностиРегистрируется
Кладочный раствор отсутствует полностью или ча- стично
Количественная оценкаРасстояние между поверхностью кирпичной кладки и поверхностью кладочного раствора
Положение на окружностиРегистрируется
Поверхностные поврежденияВнутренняя поверхность колодца повреждена вслед- ствие механических и химических воздействий, в том числе в результате коррозии металла
Характеристика 1Вид повреждений: - сильная шероховатость внутренней поверхности ко- лодца (А); - отслаивание (сколы) мелких частей поверхностной структуры (В); - виден наполнитель (С); - наполнитель выступает на поверхности (D); - наполнитель отсутствует (Е); - видна арматура (F); - арматура выступает на поверхности (G); - арматура корродирует (H); - отсутствует часть стенки колодца (I); - следы коррозии на внутренней поверхности колодца (J);

Продолжение таблицы Ж.1

Обозначение кодаДополнительная информацияОписание кода
- вмятины, выпуклости (К); - другие поверхностные повреждения (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Характеристика 2Причины повреждений: - механические (А); - химические (в общем) (В); - химические повреждения верхней части лотка (С); - химические повреждения нижней части лотка (D); - причина повреждений не может быть однозначно определена (Е); - другие причины (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Положение на окружностиРегистрируется
Выступающая труба примыканияВыступающая труба примыканияВыступающая труба примыкания
DAGВыступающая вовнутрь колодца труба примыкания В этом случае для обозначения примыкания также применяются коды DСА и DCG
DAGКоличественная оценкаДлина выступающей части трубы, мм
DAGПоложение на окружностиРегистрируются координаты середины примыкания
Поврежденное примыканиеПоврежденное примыканиеПоврежденное примыкание
DAHПримыкание повреждено. В этом случае для обозна- чения примыкания также применяются коды DСА и DCG
DAHХарактеристикаВид повреждения: - расположение примыкания в колодце не соответ- ствует технической документации (А); - наблюдается щель между примыканием и стенкой колодца (труба примыкания находится снаружи ко- лодца) (В); - примыкание негерметично (по периметру наблюда- ются щели) (С); - примыкание повреждено (D); - примыкание замуровано (Е); - другие повреждения (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
DAHПоложение на окружностиРегистрируются координаты середины примыкания
Выступающий уплотнительВыступающий уплотнительВыступающий уплотнитель
DAIПрименяемый для герметизации стыков элементов конструкции колодца (например, колец) уплотнитель выступает полностью или частично вовнутрь колодца
DAIХарактеристика 1Вид уплотнителя: - уплотнительное кольцо (А); - другой вид уплотнителя (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
DAIХарактеристика 2При применении для герметизации стыков уплотни- тельных колец приводится характеристика поврежде- ния:

Продолжение таблицы Ж.1

Обозначение кодаДополнительная информацияОписание кода
- элементы конструкции колодца смещены друг отно- сительно друга. Уплотнитель не выступает вовнутрь колодца (А); - уплотнительное кольцо не разорвано, провисает внутри колодца (В); - уплотнительное кольцо разорвано (С)
Количественная оценкаУменьшение сечения колодца, %, если для уплотне- ния не применяются уплотнительные кольца
Положение на окружностиРегистрируется
Смещение соединения элементов конструкцииСмещение соединения элементов конструкцииСмещение соединения элементов конструкции
DAJСоседние элементы конструкции колодца смещены друг относительно друга
DAJХарактеристикаВид смещения: - элементы смещены в вертикальном направлении (А); - элементы смещены в горизонтальном направлении (В); - угловое смещение - оси элементов не параллельны (С)
DAJКоличественная оценкаПри горизонтальном или вертикальном смещении указывается значение смещения, мм. Угловое смещение - максимальное смещение между элементами, мм
DAJПоложение на окружностиНаправление горизонтального или углового смеще- ния. При горизонтальном смещении точка визирования располагается сверху
Состояния внутренней облицовкиСостояния внутренней облицовкиСостояния внутренней облицовки
DAKДля облицовки колодца указывается один из следую- щих признаков
DAKХарактеристика 1Признаки: - облицовка отслаивается (А); - облицовка изменила цвет (В); - края облицовки повреждены (С); - наблюдаются складки (D); - наблюдаются пузыри и вздутия (Е); - наблюдаются вмятины (F); - отслаивание покрытия (G); - отслаивание защиты соединительного шва (Н); - наблюдается трещина или щель (в том числе повре- жденный сварной шов) (I); - отверстие в облицовке (J); - наличие дефектных соединений облицовки (К); - облицовка выглядит размягченной (L); - отсутствие смолы в ламинате (М); - концы облицовки не герметичны, не перекрывают трубу и колодец (N); - другие повреждения облицовки (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения

Продолжение таблицы Ж.1

Обозначение кодаДополнительная информацияОписание кода
Характеристика 2Ориентация складок: - вертикальные складки (А); - горизонтальные складки (В); - сложные складки (С); - спиралеобразные складки (D)
Состояния внутренней облицовкиСостояния внутренней облицовкиСостояния внутренней облицовки
DAKКоличественная оценкаПри наличии признаков A, D, E, Z (характеристика 1) оценивается уменьшение площади сечения колодца, %. При наличии признака F (характеристика 1) оценива- ется глубина складки, мм. При наличии признака I (характеристика 1) оценива- ется ширина трещины или щели, мм. При наличии признака J (характеристика 1) оценива- ется длина отверстия по продольной оси, мм
Положение на окружностиРегистрируется
Места, где проводился локальный ремонтМеста, где проводился локальный ремонтМеста, где проводился локальный ремонт
DALРемонтные работы проводились только в местах по- вреждений колодца. Для регистрации мест точечного ремонта следует применять код DСВ. В случае применения при ремонте облицовки ограни- ченного участка поверхности трубопровода (DСВ В), следует дополнительно применять код DАК
DALХарактеристикаВид повреждения: - стенка частично отсутствует (А) - место герметизации отверстия (с примене- нием технологии локального ремонта) повре- ждено (В); - отслаивание ремонтного материала от по- верхности колодца (С); - отсутствие ремонтного материала на кон- тактной поверхности (D); - лишний ремонтный материал - препятствие движению сточных вод (Е); - отверстие в ремонтном материале (F); - трещина в ремонтном материале (G); - другие повреждения (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
DALКоличественная оценкаПри наличии признаков C, E, Z оценивается измене- ние сечения колодца, %. При наличии признака G указывается ширина тре- щины или щели, мм. При наличии признаков А, В, D, F оценивается длина отверстия по вертикали, мм
Положение на окружности Регистрируется Поврежденный сварной шовПоложение на окружности Регистрируется Поврежденный сварной шовПоложение на окружности Регистрируется Поврежденный сварной шов
DАМПоврежденный сварной шов в колодце
DАМХарактеристикаОриентация шва: - в вертикальном направлении (А); - в горизонтальном направлении (В);

Окончание таблицы Ж.1

Обозначение кодаДополнительная информацияОписание кода
- наклонный шов (С)
Положение на окружностиЕсли поврежденный шов направлен вдоль вертикаль- ной оси, то его положение регистрируется. В случае горизонтальных и наклонных швов фиксиру-
ется начальная и конечная точки повреждения Пористая стенкается начальная и конечная точки повреждения Пористая стенкается начальная и конечная точки повреждения Пористая стенка
DANМатериал стенки выглядит пористым
Положение на окружностиРегистрируется
Виден грунтВиден грунтВиден грунт
DАОГрунт виден через поврежденный участок колодца
Положение на окружностиРегистрируется
Видны пустотыВидны пустотыВидны пустоты
DАРПустоты в окружающем грунте видны через повре- жденный участок колодца
Положение на окружностиРегистрируется
Поврежденные ходовые скобыПоврежденные ходовые скобыПоврежденные ходовые скобы
DAQ Повреждения ходовых скобDAQ Повреждения ходовых скобDAQ Повреждения ходовых скоб
ХарактеристикаВид повреждений: - рыхлый материал скоб (А); - отсутствуют отдельные скобы (В); - ржавые ходовые скобы (С); - гнутые скобы (D); - полимерное покрытие скоб разрушено (Е); - поручни лестницы коррозируют (F); - рыхлый материал защитного ограждения лестницы (G); - отсутствует защитное ограждение лестницы (Н); - материал защитного ограждения лестницы коррози- рует (I); - ступеньки лестница коррозируют (J); - ржавый подъемник (К); - другие повреждения (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Количественная оценка
Число поврежденных скоб Повреждения люка с крышкойЧисло поврежденных скоб Повреждения люка с крышкойЧисло поврежденных скоб Повреждения люка с крышкой
DАRПовреждения люка с крышкой. При наличии несколь- ких повреждений код применяется отдельно для каж- дого повреждения
ХарактеристикаВид повреждений: - люк с крышкой разрушен (А); - крышка люка неплотно прилегает, качается (В); - крышка люка отсутствует (С); - люк разрушен (D); - рыхлый материал люка (Е); - люк отсутствует (F); - люк ниже поверхности земли (G); - люк выступает над поверхностью земли (Н); - другие повреждения (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Количественная оценкаЕсли люк выступает или находится ниже поверхности земли, то указывается разница уровней, мм

Таблица Ж.2 - Коды для регистрации объектов, влияющих на функциональные свойства колодцев

Обозначение кодаДополнительная информацияОписание кода
Корни
DВАКорни растений и деревьев прорастают вовнутрь тру- бопровода через поврежденные примыкания, повре- ждения колодца и негерметичные соединения
DВАХарактеристикаВид корней: - корневище (А) - отдельные тонкие корни (В) - сложная корневая система (С)
DВАПоложение на окружностиРегистрируется
Липкие веществаЛипкие вещества
DВВПрилипшие к стенкам колодца вещества
DВВХарактеристикаВид веществ: - инкрустации (А); - жир (В); - гниль (прилипшие к стенкам гниющие организмы) (С); - прочие (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
DВВКоличественная оценкаУменьшение сечения,%
DВВПоложение на окружностиРегистрируется
ОтложенияОтложенияОтложения
DВСОтложения в лотковой части колодца
DВСХарактеристикаВид отложений: - мелкодисперсный материал (песок, суглинок) (А); - грубый материал (щебень, строительный мусор) (В); - твердый или затвердевший материал (бетон) (С); - прочие (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
DВСКоличественная оценкаВысота отложений, мм
DВСПоложение на окружностиРегистрируется
Проникновение грунта в трубопроводПроникновение грунта в трубопроводПроникновение грунта в трубопровод
DВDПрилегающий грунт попадает в колодец
DВDПоложение на окружностиРегистрируется
Прочие препятствия транспортировке сточных водПрочие препятствия транспортировке сточных водПрочие препятствия транспортировке сточных вод
DВEПосторонние предметы в колодце. Этот код применя- ется только в случае если не указываются другие коды (DВА…DВD)
DВEХарактеристикаОписание препятствий: - кирпич (А); - обломки трубопровода (В); - другие предметы (С); - предмет проникает в колодец через стенку (D);

Окончание таблицы Ж.2

Обозначение кодаДополнительная информацияОписание кода
- предмет расклинивает соединение конструкционных элементов колодца (Е); - предмет выступает из примыкания (F); - посторонние трубопроводы или кабель пересекают колодец (G); - предмет/объект является частью конструкции ко- лодца (Н); - прочие (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Количественная оценкаМаксимальный размер препятствия, мм
Положение на окружностиРегистрируется
ИнфильтрацияИнфильтрацияИнфильтрация
DВFПроникновение воды через повреждения стенок, лотка или стыки колодца
DВFХарактеристика 1Интенсивность инфильтрации: - намокание стенок - медленное проникновение воды - капель не видно (А); - в результате инфильтрации грунтовых вод образу- ются капли. Движение потока воды не наблюдается (В); - непрерывный поток грунтовых вод (С); - струя (D)
DВFХарактеристика 2Место источника инфильтрации грунтовых вод: - через стенки (А); - через щели между стенкой и желобом в лотковой части колодца (В); - через щели в стенках колодца над бермой (С)
DВFПоложение на окружностиРегистрируется место инфильтрации грунтовых вод
ЭксфильтрацияЭксфильтрацияЭксфильтрация
DВGВидимый выход воды
DВGПоложение на окружностиЕсли место эксфильтрации заметно, то его коорди- наты регистрируются
Животные и насекомыеЖивотные и насекомыеЖивотные и насекомые
DВHЗамеченные животные и насекомые
DВHХарактеристика 1Вид животного: - грызуны (А); - тараканы (В); - другие (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Животные и насекомыеЖивотные и насекомыеЖивотные и насекомые
DВHХарактеристика 2Локализация животных и насекомых: - в колодце (А); - в примыкании (В); - в открытом месте соединения труб (С); - другие (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
DВHКоличественная оценкаЧисло особей, наблюдаемых в одном месте

Таблица Ж.3 - Коды, применяемые при инвентаризации колодцев

КодДополнительная информацияОписание
ПримыканияПримыканияПримыкания
DСАПримыкание трубопровода к колодцу. Этот код опи- сывает преимущественно вид примыкания. Для по- дробного описания примыкающего трубопровода сле- дует применять код DCG
DСАХарактеристика 1Вид примыкания: - примыкание в берме (А); - свободный приток в водовод (В); - расположенный снаружи колодца трубопровод для преодоления разницы высоты в водосбросном соору- жении непосредственно перед местом перепада для отвода небольших объемов вод (С); - расположенный внутри колодца трубопровод для преодоления разницы высоты в водосбросном соору- жении непосредственно перед местом перепада для отвода небольших объемов вод (D); - перепад с водосбросным лотком (Е); - вентиляционная труба (G); - другие примыкания (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
DСАХарактеристика 2 (рисунок Ж.1)Устройство бермы: - труба под бермой (А); - перепад с водосбросным лотком (B); - примыкание расположено над бермой (С); - желоб в берме (D); - прочее (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
DСАКоличественная оценка 1Указывается код интервала, примыкающего к колодцу
DСАКоличественная оценка 2Указывается следующий узел
DСАПоложение на окружностиРегистрируется
Местный ремонтМестный ремонтМестный ремонт
DСВБыл проведен ремонт колодца. В данном случае коды DCC - DCF не применяются
DСВХарактеристикаВид ремонта: - замена части стенки (А); - облицован ограниченный участок колодца (В); - участок, на котором проводился ремонт методом инъектирования герметика (С); - заделанное отверстие (D); - облицованный участок примыкания (F); - другой ремонт примыкания (G); - прочее (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
DСВПоложение на окружностиРегистрируется

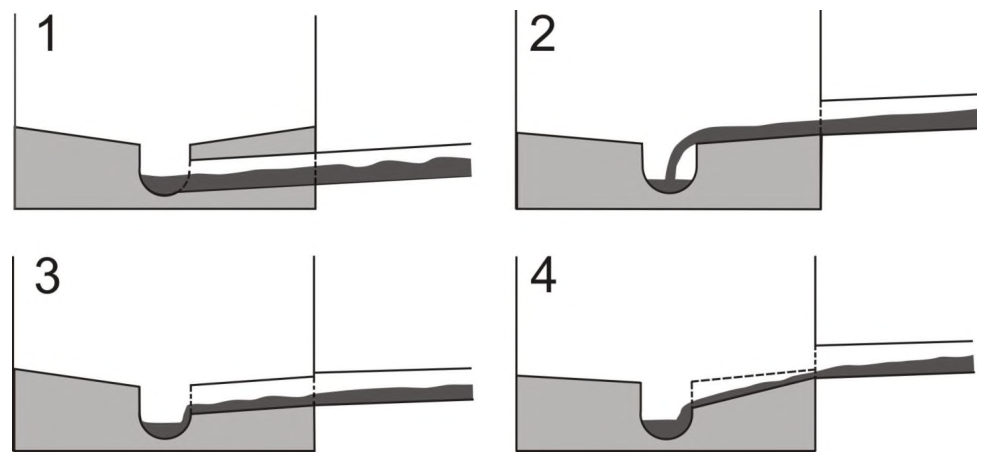

Рисунок 7 из оригинального издания СП 272.1325800.2016
  • 1 - примыкающий трубопровод проходит через берму;
  • 2 - водоотведение проводится по поверхности бермы;
  • 3 - желоб водосброса выполнен из примыкающего трубопровода;
  • 4 - водоотведение проводится через желоб, устроенный в берме

Рисунок Ж.1 - Устройство примыканий в области бермы (DCA -характеристика 2)

Продолжение таблицы Ж.3

Обозначение кодаДополнительная информацияОписание кода
Примыкающий трубопроводПримыкающий трубопроводПримыкающий трубопровод
DСGУточнение информации о примыкающих к колодцу трубопроводах
Характеристика 1Форма сечения: - круглое (А); - прямоугольное (В); - овальное (С); - U-образное - круглое основание и плоская верхняя часть с параллельными боковыми стенками (D); - арочное - круглый свод, плоское основание с па- раллельными стенками (Е); - овальное - круглое основание, круглый свод (одина- кового радиуса) с параллельными стенками (F); - сечение, определенное заказчиком (Х); - другие (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Характеристика 2Данные о входящих, исходящих или замурованных трубопроводах: - через примыкающий трубопровод вода поступает в колодец (А); - примыкающий трубопровод обеспечивает водоотве- дение из колодца (В);

Продолжение таблицы Ж.3

Обозначение кодаДополнительная информацияОписание кода
- примыкание замуровано (С)
Количественная оценка 1Высота сечения примыкающего трубопровода, мм
Количественная оценка 2Ширина сечения примыкающего трубопровода, мм. Если сечение трубопровода круглое, то количествен- ная оценка 2 не проводится
Положение на окружностиРегистрируется местоположение оси примыкающего трубопровода
Берма
DСНИнформация о положении и состоянии бермы. Местоположение задает вертикальная координата
DСНХарактеристикаРегистрируются следующие данные: - берма повреждена (А); - берма не повреждена (В); - берма отсутствует (С)
Водовод (русло, желоб)Водовод (русло, желоб)
DСIИнформация о местоположении, размерах и состоя- нии желоба
DСIХарактеристика 1Регистрируются следующие данные: - желоб поврежден (А); - желоб на поврежден (В); - желоб отсутствует (С)
DСIХарактеристика 2Другая информация: - желоб сужается в направлении стока (А); - желоб расширяется в направлении стока (В); - в желобе расположена наивысшая точка водовода (С); - в желобе расположена самая низкая точка водовода (D)
DСIКоличественная оценка 1Ширина желоба
DСIКоличественная оценка 2Высота желоба
Крепежные цепи и опорные балкиКрепежные цепи и опорные балки
DСJИнформация о местоположении и состоянии крепеж- ных цепей и опорных балок
DСJХарактеристика 1Регистрируются следующие данные: - крепежные цепи без повреждений (А); - крепежные цепи отсутствуют (при условии, что были раньше) (В); - крепежные цепи повреждены (С); - крепежные цепи покрыты отложениями (D); - опорные балки не повреждены (Е); - опорные балки отсутствуют (при условии, что были раньше) (F); - опорные балки повреждены (G);
- опорные балки покрыты отложениями (Н) Регулирование потока сточных вод- опорные балки покрыты отложениями (Н) Регулирование потока сточных вод- опорные балки покрыты отложениями (Н) Регулирование потока сточных вод
DСКПодпорная перегородка или другое устройство, влия- ющее на поток сточных вод
DСКХарактеристика 1Вид регулирования: - стена (А); - сифон (В); - заслонка (С);

Продолжение таблицы Ж.3

Обозначе- ние кодаДополнительная информацияОписание кода
- дроссельная заслонка (D); - шиберная задвижка (Е); - регулируемая шиберная задвижка (F); - водомерный лоток (G); - обратный клапан (Н); - гребенка/решетка (I); - другие (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Характеристика 2Назначение: - регулирование потока (А); - регулирование отвода (В)
Положение на окружностиОбычное направление стока через устройство регули- рования
Пересечение одним трубопроводом другогоПересечение одним трубопроводом другогоПересечение одним трубопроводом другого
DСLЧерез колодец проходит трубопровод системы водо- отведения. В этом случае должны применяться коды DCA и DCG для примыканий и примыкающих трубопроводов
DСLХарактеристика 1Вид регулирования: - отсутствует возможность доступа в проходящий тру- бопровод (А); - существует возможность доступа - лючок на месте (В); - существует возможность доступа - лючок отсут- ствует (С)
DСLХарактеристика 2Состояние пересекающего трубопровода: - поврежден (А); - не поврежден (В)
Грязеуловитель под крышкой люкаГрязеуловитель под крышкой люкаГрязеуловитель под крышкой люка
DСМРегистрация наличия грязеуловителя под крышкой люка
DСМХарактеристикаРегистрируются следующие данные: - грязеуловитель в наличии, не поврежден (А); - грязеуловитель отсутствует (при условии, что был раньше) (В); - грязеуловитель поврежден (С)
Грязеуловитель в лоткеГрязеуловитель в лоткеГрязеуловитель в лотке
DСNВ лотковой части колодца находится грязеуловитель
DСNХарактеристикаРегистрируются следующие данные: - грязеуловитель не поврежден (А); - грязеуловитель поврежден (В)
СечениеСечениеСечение
DСО
DСОХарактеристикаФорма сечения колодца: - круглая (А); - прямоугольная (В); - специфическое, характерное для данной местности сечение (код устанавливает заказчик). Перед кодом ставится буква «Х» (например, ХА);

Окончание таблицы Ж.3

Обозначе- ние кодаДополнительная информацияОписание кода
- другие (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Количественная оценка 1Вертикальный размер сечения, мм
Количественная оценка 2Горизонтальный размер сечения, мм. При круглом се- чении колодца не указывается

Таблица Ж.4 - Коды для регистрации дополнительной информации

Обозначение кодаДополнительная информацияОписание кода
Общая фотографияОбщая фотографияОбщая фотография
DDАОбщий план фотографируют для регистрации общего состояния колодца. Эта фотография не предназна- чена для регистрации отдельных признаков трубо- провода/канала
DDАПоложение на окружностиРегистрируется направление визирования
ПримечаниеПримечаниеПримечание
DDВИнформация, которую невозможно отразить кодами
DDВПримечаниеТекст
Обследование проведено не полностьюОбследование проведено не полностьюОбследование проведено не полностью
DDСЕсли обследование прервано ввиду наличия препят- ствия движению камеры, то оно регистрируется с применением соответствующего кода. Если обследо- вание проводится повторно, то это считается новым обследованием
DDСХарактеристика 1Причины прерывания обследования: - люк не может быть открыт (А); - препятствие (В); - высокий уровень сточных вод (С); - отказ оборудования (D); - прочие причины (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
DDСХарактеристика 2Другие характеристики - Цель обследования достигнута, продолжение обследования нецелесообразно (А) - Обследование прервано по указанию заказ- чика (В) - Прочее (Z) Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
Уровень сточных водУровень сточных водУровень сточных вод
DDDУровень определяется по координате на вертикаль- ной оси
Сточные воды, поступающие из примыканияСточные воды, поступающие из примыканияСточные воды, поступающие из примыкания
DDEИнформация о сточных водах, поступающих из при- мыкания. В этом случае применяются также коды для описания примыканий и примыкающих трубопрово- дов (DCA и DCG)
Окончание таблицы Ж.4Окончание таблицы Ж.4Окончание таблицы Ж.4
Обозначение кодаДополнительная информацияОписание кода
Характеристика 1Сточные воды из примыкания: - сточные воды прозрачные (лоток виден) (А); - применение кода невозможно (В); - сточные воды мутные (С); - сточные воды окрашенные (D); - сточные воды мутные и окрашенные (Е). Если невозможно оценить сточные воды, поступаю- щие из примыкающего трубопровода ввиду их высо- кого уровня, то ставится код YY
Характеристика 2Примыкание: - неправильно замуровано. Сточные воды поступают в ливневую канализацию (А); - неправильно замуровано. Дождевая вода поступает в канализацию (В); - примыкание замуровано правильно (С)
Количественная оценкаУровень сточных вод в примыкающем трубопроводе, %, от внутреннего диаметра примыкающего трубо- провода
Положение на окружностиРегистрируется координаты середины примыкания
Атмосфера в колодцеАтмосфера в колодцеАтмосфера в колодце
DDFРегистрируется потенциально опасная атмосфера
DDFХарактеристикаВид опасности: - недостаток кислорода (А); - сероводород (В); - метан (С); - другой (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
DDFКоличественная оценка 1Содержание газов в атмосфере (если есть данные), %
DDFКоличественная оценка 2Если отсутствует информация о содержании газа в атмосфере, то предоставляются данные о концентра- ции газа в атмосфере, промилле (ррm)
Видимость отсутствуетВидимость отсутствуетВидимость отсутствует
DDGВидимость в колодце ограничена
DDGХарактеристикаПричины: - камера в воде (А); - заиливание (В); - парит (С); - другая причина (Z). Если указывается признак Z, то в примечании приво- дятся дополнительные пояснения
