СП 328.1325800.2020 «Информационное моделирование в строительстве. Правила описа»

Введение

Настоящий свод правил разработан для обеспечения соблюдения требований федеральных законов от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений», от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании».

Свод правил разработан авторским коллективом Федерального государственного бюджетного образовательного учреждения высшего образования «Национальный исследовательский Московский государственный строительный университет» (д-р техн. наук П.Д. Челышков , д-р техн. наук А.А. Волков , Д.А. Лысенко , канд. техн. наук Т.В. Хрипко , П.А. Бражников ) при участии ЧУ ГК «Росатом» «ОЦКС» ( С.А. Волков ).

1Область применения

Настоящий свод правил распространяется на процесс формирования библиотек компонентов для разработки информационных моделей объектов капитального строительства, размещаемых в государственной информационной системе обеспечения градостроительной деятельности Российской Федерации и (или) государственных информационных системах обеспечения градостроительной деятельности субъектов Российской Федерации.

2Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ОК 034-2014 (КПЕС 2008) Общероссийский классификатор продукции по видам экономической деятельности (ОКПД2)

СП 333.1325800.2020 Информационное моделирование в строительстве. Правила формирования информационной модели объектов на различных стадиях жизненного цикла

ИНФОРМАЦИОННОЕ МОДЕЛИРОВАНИЕ В СТРОИТЕЛЬСТВЕ Правила описания компонентов информационной модели

Building information modeling. Rules for describing information model components

СП 328.1325800.2020

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии свода правил целесообразно проверить в Федеральном информационном фонде стандартов.

3Термины, определения и сокращения

В настоящем своде правил применены термины по [1], [2], [3], [4], а также следующие термины с соответствующими определениями:

3.1.2 компонент

Цифровое представление части объекта капитального строительства или территории, характеризуемое атрибутивными и геометрическими данными, предназначенное для многократного использования. Примечание - Компонент библиотеки информационной модели, примененный в цифровой информационной модели, становится элементом цифровой информационной модели. В составе цифровой информационной модели указанный элемент расширяется, как СП 328.1325800.2020 минимум, атрибутивными данными, характеризующими цифровую информационную модель объекта капитального строительства.

3.1.3 абстрактный объект

Компонент, который не имеет физического воплощения, но существует для целей структурирования множества объектов (сборок) в рамках системы, строительного изделия, нетипового изделия, оборудования, элемента строительной конструкции и строительного материала. Примечание - Примерами таких абстракций могут быть сами системы, обозначаемые для идентификации группы объектов.

3.1.4 подсистема

Объект, сам являющийся системой и входящий в состав более крупной системы. Примечание - Объект «холодильная машина» является подсистемой системы «система холодоснабжения», в свою очередь также является системой для объектов «компрессор» и «теплообменник», которые входят в состав объекта «холодильная машина».

3.1.5 интерфейс взаимодействия объектов

Совокупность связей, посредством которых объекты взаимодействуют с окружающей средой или другими объектами. Примечание - Например, объекты инженерных систем предполагают необходимость обозначения интерфейсов взаимодействия, которые отражали бы свойства и характеристики «сочленения» системы, включая указание среды, обмен которой происходит через указанные интерфейсы. ДЭ - документ электронный; ИМ - информационная модель; ИЦММ - инженерная цифровая модель местности; САПР - система (системы) автоматизированного проектирования; ЦИМ - цифровая информационная модель. СП 328.1325800.2020

4Общие положения

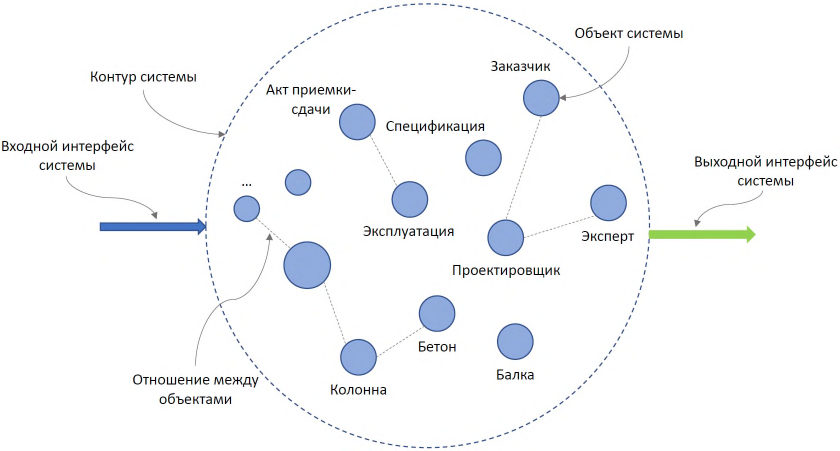

Примечание - Пример графического отображения интерфейсов взаимодействия для строительной системы показан на рисунке 4.1. В качестве входного интерфейса системы может выступать, например, законодательство Российской Федерации.

Рисунок 4.1 Основные элементы системы

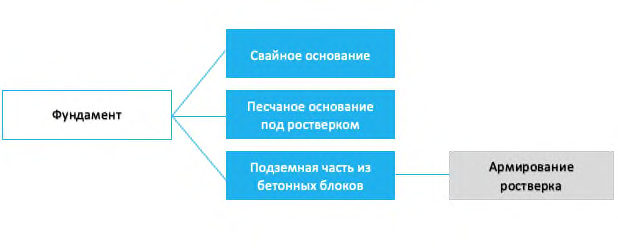

Примечание - Пример для отношения часть - целое показан на рисунке 4.2. Свайное основание, песчаное основание под ростверком, ростверк и подземная часть из бетонных блоков являются частями целого - фундамента. Так же и армирование ростверка является частью ростверка.

Рисунок 4.2 Пример отношения часть - целое

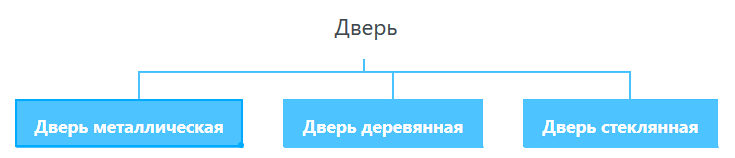

Примечание - Пример для отношения типа показан на рисунке 4.3. Понятие «дверь» является родовым понятием для таких понятий, как «дверь металлическая», «дверь деревянная» и «дверь стеклянная».

Рисунок 4.3 - Пример отношения типа

• функциональный аспект;
• аспект продукта;
• аспект местоположения;
• аспект типа объекта.

Примечание - При формировании компонентов библиотеки ИМ компонент (например, «дверь») и связанные с ним другие компоненты должны иметь, как минимум, функциональный аспект, чтобы можно было их отнести к элементам архитектуры.

СП 328.1325800.2020

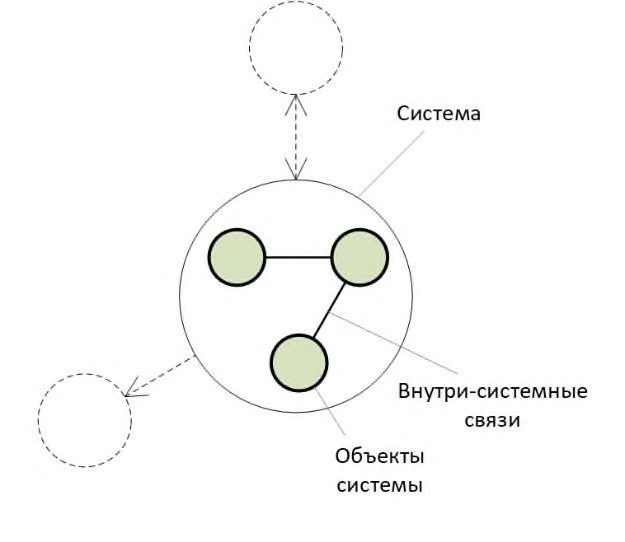

Рисунок 4.4 Схематичное отображение аспекта продукта

Примечание - Аспект продукта в большей степени учитывает особенности именно технической реализации системы, например способ устройства фундамента или метод разработки котлована. Структура представления системы, основанная на аспекте продукта, показывает принцип и порядок декомпозиции системы на отдельные объекты независимо от того, где находится объект и какую функцию он выполняет. С учетом аспекта продукта объект может находиться в одном или нескольких местах по отдельности или совместно с другими изделиями. Например, система контроля за температурой в помещении может состоять из отдельных датчиков температуры и блока отображения (монитора) и быть распределенной по отдельным помещениям, расположенным по всему зданию.

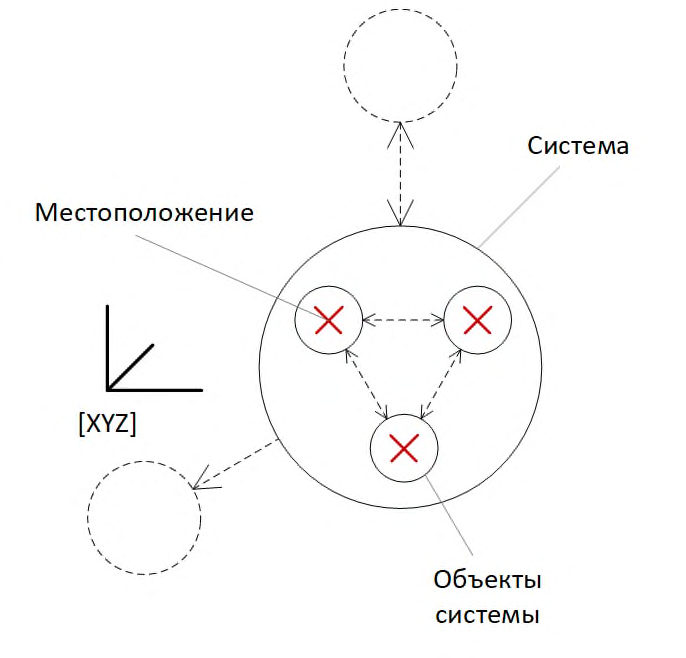

Рисунок 4.5 Схематичное отображение аспекта местоположения

Примечание - Объектом, представленным в ориентированной на местоположение структуре представления системы, могут быть, например, строительная площадка, строительный комплекс, строительный объект (здание), отдельная секция здания, этаж или помещение, а также различные плоскостные сооружения, такие как парковая зона, улица, стоянка автомобилей или тротуар.

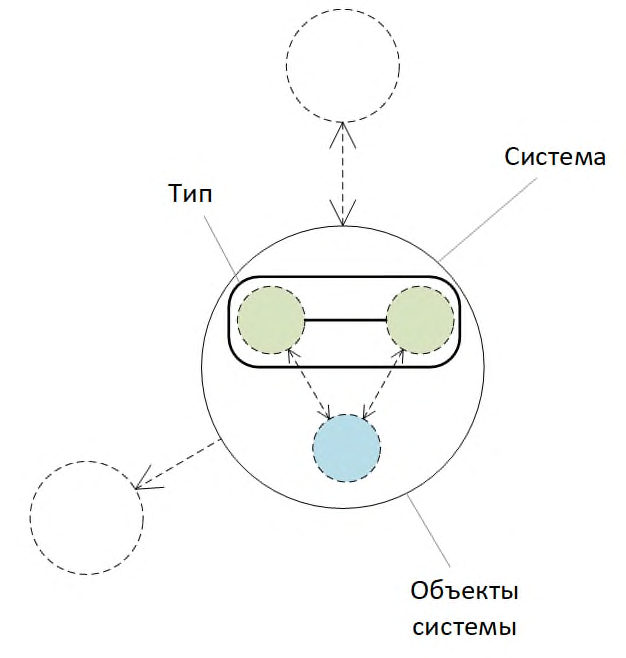

Рисунок 4.6 Схематичное отображение аспекта типа

5Функциональные требования к компонентам библиотек информационных моделей

• требуемый формат и наименование компонента;
• требуемое геометрическое представление;
• требуемая атрибутивная информативность.

СП 328.1325800.2020

6Требования к кодированию компонентов библиотек информационных моделей

Таблица 6.1 Правила наименования файлов компонентов библиотек ИМ

Таблица 6.2 Правила наименования компонента Блок 0

Таблица 6.3 Правила наименования компонента Блок 1

7Требования к форматам компонентов библиотек информационных моделей

• «черно-белый» (при отсутствии в документе графических изображений и (или) цветного текста);
• «оттенки серого» (при наличии в документе графических изображений, отличных от цветного графического изображения);
• «цветной» или «режим полной цветопередачи» (при наличии в документе цветных графических изображений либо цветного текста).

СП 328.1325800.2020 случаев, когда текст является частью графического изображения).

8Требования к атрибутивному составу компонентов библиотек информационных моделей

9Требования к геометрической детализации компонентов библиотек информационных моделей

Библиография

1. [1] Федеральный закон от 6 апреля 2011 г. № 63-ФЗ «Об электронной подписи»
2. [2] Федеральный закон от 27 июля 2006 г. № 149-ФЗ «Об информации, информационных технологиях и о защите информации»
3. [3] Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности здании и сооружении » ̆ ̆
4. [4] Приказ Министерства строительства и жилищно-коммунального хозяйства от 6 августа 2020 г. № 430/пр «Об утверждении структуры и состава классификатора строительной информации» СП 328.1325800.2020
