СП 329.1325800.2017 «Здания и сооружения. Правила обследования после пожара»

Введение

6 ВВЕДЕН ВПЕРВЫЕ

1ОБЛАСТЬ ПРИМЕНЕНИЯ

Свод правил устанавливает последовательность и состав инженерных работ по обследованию после пожара строительных конструкций зданий и сооружений, устанавливает требования к методам и критериям оценки технического состояния, выполнению поверочных расчетов и выбору методов усиления поврежденных пожаром строительных конструкций. В своде правил учитывается специфика кратковременного высокотемпературного воздействия пожара на строительные материалы и конструкции.

Свод правил не распространяется на технологические и эксплуатационные температурные воздействия.

2НОРМАТИВНЫЕ ССЫЛКИ

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 535-2005 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия

ГОСТ 1497-84 (ИСО 6892-84) Металлы. Методы испытаний на растяжение

ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСТ 5802-86 Растворы строительные. Методы испытаний

ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

ГОСТ 8462-85 Материалы стеновые. Методы определения пределов прочности при сжатии и изгибе

ГОСТ 10884-94 Сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия

ГОСТ 10922-2012 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия

ГОСТ 12004-81 Сталь арматурная. Методы испытания на растяжение

ГОСТ 15613.2-77 Древесина клееная массивная. Метод определения предела прочности клеевого соединения при раскалывании

ГОСТ 15613.5-79 Древесина клееная массивная. Метод определения предела прочности зубчатых клеевых соединений при растяжении

ГОСТ 16483.0-89 (ИСО 3129-75) Древесина. Общие требования к физикомеханическим испытаниям

ГОСТ 16483.3-84 Древесина. Метод определения предела прочности при статическом изгибе

ГОСТ 16483.5-73 Древесина. Методы определения предела прочности при скалывании вдоль волокон

ГОСТ 16483.10-73 Методы определения предела прочности при сжатии вдоль волокон

ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности

ГОСТ 22690-2015 Бетоны. Определение прочности механическими методами неразрушающего контроля

ГОСТ 28570-90 Бетоны. Методы определения прочности по образцам, отобранным из конструкций

ГОСТ 30247.0-94 (ИСО 834-75) Конструкции строительные. Методы испытаний на огнестойкость. Общие требования

ГОСТ 30247.1-94 (ИСО 834-75) Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции

ГОСТ 30415-96 Сталь. Неразрушающий контроль механических свойств и микроструктуры металлопродукции магнитным методом

ГОСТ 31937-2011 Здания и сооружения. Правила обследования и мониторинга технического состояния

ГОСТ 33120-2014 Конструкции деревянные клееные. Методы определения прочности клеевых соединений

ГОСТ Р 52544-2006 Прокат арматурный свариваемый периодического профиля классов А500С и В500С для армирования железобетонных конструкций. Технические условия

ГОСТ Р 54081-2010 (МЭК 60721-2-8:1994) Воздействие природных внешних условий на технические изделия. Общая характеристика. Пожар

ГОСТ Р 56542-2015 Контроль неразрушающий. Классификация видов и методов

ГОСТ Р ЕН 1363-2-2014 Конструкции строительные. Испытания на огнестойкость. Часть 2. Альтернативные и дополнительные методы

СП 12.13130.2009 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности (с изменением №1)

СП 15.13330.2012 «СНиП II-22-81* Каменные и армокаменные конструкции» (с изменениями № 1, № 2)

СП 16.13330.2017 «СНиП II-23-81* Стальные конструкции»

СП 28.13330.2017 «СНиП 2.03.11-85 Защита строительных конструкций от коррозии»

СП 63.13330.2012 «СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения» (с изменениями №1, №2)

СП 64.13330.2017 «СНиП II-25-80 Деревянные конструкции»

СП 72.13330.2016 «СНиП 3.04.03-85 Защита строительных конструкций и сооружений от коррозии»

СП 246.1325800.2016 Положение об авторском надзоре за строительством зданий и сооружений

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящем своде правил применены следующие термины с соответствующими определениями:

3.1авария

Опасное техногенное происшествие, создающее на объекте, определенной территории или акватории угрозу жизни и здоровью людей и приводящее к разрушению или повреждению зданий, сооружений, оборудования и транспортных средств, нарушению производственного или транспортного процесса, нанесению ущерба окружающей среде.Источник: 1, статья 2

3.2высокотемпературное воздействие пожара

Воздействие температур свыше 200 о С на строительные конструкции при пожаре, при котором возникают температурные напряжения, могут меняться физико-механические и упругопластические свойства материалов конструкций и уменьшаться работоспособное сечение элемента.

3.3горючие вещества и материалы

Вещества и материалы, способные самовозгораться, а также возгораться под воздействием источника зажигания и самостоятельно гореть после его удаления.

3.4деструктивный слой бетона

Поврежденный пожаром, ослабленный слой бетона, легко удаляемый при простукивании поверхностей железобетонных конструкций молотком (вручную, без применения электроинструментов). Примечание - При визуальном осмотре кернов, извлеченных из поврежденных пожаром конструкций, в структуре такого бетона обнаруживаются изменения.

3.5зона горения

Часть пространства, в котором расположены горючие материалы и вещества и где происходит их непосредственное горение.

3.6зона задымления

Часть пространства, примыкающего к зоне горения, заполненного дымом и продуктами термического разложения.

3.7зона пожара

Территория, на которой существует угроза причинения вреда жизни и здоровью граждан, имуществу физических и юридических лиц в результате воздействия опасных факторов пожара и (или) осуществляются действия по тушению пожара и проведению аварийно-спасательных работ, связанных с тушением пожара.

3.8зона теплового воздействия

Часть пространства, окружающего зону горения. Примечание - Тепловое воздействие изменяет состояние веществ и материалов, подготавливая их к горению.

источник зажигания

Средство энергетического воздействия, инициирующее возникновение горения.Источник: 2, статья 2, пункт 10

3.10локальный пожар

Пожар в помещении, развивающийся на площади, намного меньше площади помещения в целом; пожар характеризуется наличием зоны раздела между горячими газами, состоящими из продуктов горения, и холодным воздухом окружающей среды (наличием значительных градиентов значений теплофизических параметров горючих газов).Источник: ГОСТ Р 54081-2010, 3.13

3.11объемный пожар

Пожар в помещении, развивающийся практически на всей площади помещения; пожар характеризуется отсутствием значительных различий между локальными и среднеобъемными значениями теплофизических параметров горячих газов, состоящих из продуктов горения.Источник: ГОСТ Р 54081-2010, 3.14

3.12окалина

Высокотемпературный окисел, образуется на сталях обыкновенного качества (за время нагрева, характерное для среднего пожара) при температуре от 700 °С и выше.

Примечание - Рост толщины окалины происходит по параболическому закону

чем больше температура и длительность нагрева, тем она толще.

3.13окислители

Вещества и материалы, обладающие способностью вступать в реакцию с горючими веществами, вызывая их горение, а также увеличивать его интенсивность. [2, статья 2, пункт 16].

3.14очаг пожара

Место первоначального возникновения пожара.Источник: 2, статья 2, пункт 18

3.15пережог стали

Появление после длительного воздействия температуры около 1400°С на поверхности стальных конструкций твердой и хрупкой пленки серо-синего или черного цвета, участков с губчатой структурой.

3.16площадь пожара

Площадь проекции зоны горения на горизонтальную или вертикальную плоскость.

3.17пожар

Неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью граждан, интересам общества и государства.Источник: 3, глава 1, статья 1

3.18пожарная нагрузка

Количество теплоты, которое может выделиться в помещение при пожаре.Источник: СП 12.13130-2009, 3.12

3.19продолжительность пожара

Время с момента его возникновения до полного прекращения горения.

3.20стандартный температурный режим

Режим изменения температуры во времени при испытании конструкций на огнестойкость, устанавливаемый стандартной зависимостью между температурой Т и длительностью пожара t : Т = 345 lg ( 8 t + 1 ) + T 0 , где T 0 - температура окружающей среды до пожара.

3.21углеводородный пожар

Неконтролируемое горение, характеризующееся интенсивным повышением температуры и интенсивной скоростью распространения, развивающееся во времени и пространстве, причиняющее материальный ущерб, вред жизни и здоровью граждан, интересам общества и государства. Принятые сокращения

УЗК

ультразвуковые колебания,

СМР

строительно-монтажные работы,

НДС

напряженно-деформированное состояние,

МК

металлические конструкции.

4ОРГАНИЗАЦИЯ КОМПЛЕКСА РАБОТ ПО УСТРАНЕНИЮ ПОСЛЕДСТВИЙ ВОЗДЕЙСТВИЯ ПОЖАРА НА СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ ЗДАНИЙ И СООРУЖЕНИЙ. ОСНОВНЫЕ ПОЛОЖЕНИЯ

Местная комиссия должна провести предварительное обследование здания, подвергшегося пожару, до начала работы технической комиссии по расследованию пожара.

СП 329.1325800.2017

При необходимости, расследование может проводиться с привлечением в состав технической комиссии специалистов (экспертов) заводов -изготовителей оборудования, проектных, конструкторских, научноисследовательских и других компетентных организаций на договорной основе.

В случае повреждения или обрушения отдельного конструктивного элемента здания вследствие пожара, не сопровождающегося несчастным случаем, расследование причин пожара допускается проводить только местной комиссией.

• выяснения возможности пребывания людей и выполнения технологического процесса в здании после пожара;
• выявления полностью или сильно разрушенных конструкций, а также опасных зон для пребывания людей;
• принятия решения о дальнейших мерах, направленных на ликвидацию последствий пожара собственными силами или с привлечением специализированных организаций для проведения инженерного обследования и разработки проекта восстановления поврежденных пожаром конструкций и здания в целом;
• сбора и подготовки необходимых исходных материалов для проведения детального инженерного обследования поврежденных пожаром конструкций;
• принятия мер по ограничению (запрещению) доступа людей в зону действия пожара, за исключением специалистов, участвующих в ликвидации последствий пожара, по мере необходимости;
• организации работ по устройству страховочных опор, подмостей, лестниц и освещения в зоне пожара для безопасного проведения инженерного обследования поврежденных конструкций.

• провести осмотр зоны пожара и здания после пожара в целом как снаружи, так и изнутри, в ходе которого необходимо оценить масштаб разрушений и повреждений, получить натурные данные о длительности и максимальной температуре пожара;
• провести осмотр обрушившихся (при их наличии) и поврежденных пожаром конструкций с фиксацией их положения на фотографиях, планах и разрезах здания;
• организовать мероприятия по предотвращению дальнейших разрушений поврежденного пожаром здания, обеспечению безопасного ведения работ при разборке или временном креплении (усилении) конструкций,
• принять меры по ограничению доступа людей в аварийные зоны после пожара;
• провести опрос свидетелей пожара с целью установления вероятных причин его возникновения.

• краткое описание проектных конструктивных решений здания, подвергавшегося пожару (размеры в плане, высота, число этажей, конструкция, конструктивная схема, строительные материалы несущих и ограждающих основных конструкций);
• время обнаружения пожара, начало и продолжительность горения;
• сведения о средствах тушения пожара (из акта о пожаре от пожарников);
• зона распространения пожара и место нахождения очага пожара;
• сведения о пожарной нагрузке (что и где горело) и максимальной температуре в помещениях во время пожара;
• натурные данные о длительности и максимальной температуре воздействия пожара на строительные конструкции;
• перечень аварийных помещений и конструкций (этаж, привязка к осям на планах здания), которые необходимо немедленно оградить и в которые должен быть запрещен доступ людей в целях безопасности. При этом следует указать время окончания работ по устройству ограждения, ответственных, назначить охрану;
• выводы о необходимости (отсутствии необходимости) привлечения специализированных организаций или специалистов-экспертов для детального инженерного обследования;
• перечень работ, которые необходимо выполнить до прибытия специалистов-экспертов, включая перечень конструкций, которые необходимо демонтировать, разгрузить или временно усилить для обеспечения возможности

СП 329.1325800.2017 безопасного проведения детального инженерного обследования (указать время окончания работ и ответственных);

• перечень мест, где необходимо устроить страховочные опоры (подпорки), подмости, поставить осветительную аппаратуру для выполнения детального инженерного обследования (указать время окончания работ и ответственных);
• вывод о состоянии электрической проводки, газовой и водопроводной сетей, о необходимости принятия дополнительных мер по технике безопасности, пожарной безопасности, санитарии и проведении противоаварийных работ.

К акту должна быть приложена схема зоны распространения пожара на планах и разрезах здания (сооружения) с указанием расположения очага пожара.

Косвенными признаками воздействия того или иного порядка температур в помещении при пожаре могут быть изменения внешнего вида и формы отдельных предметов, оставшихся после пожара (таблица В.1, приложение В), изменения состояния и цвета бетона (таблицы В.2, В.3), наличие оплавления материалов строительных конструкций (таблица В.4), изменение цвета стали (таблица В.5) или полимерных покрытий (таблица В.6) и другие признаки высокотемпературных воздействий (таблицы В.7-В.12).

СП 329.1325800.2017

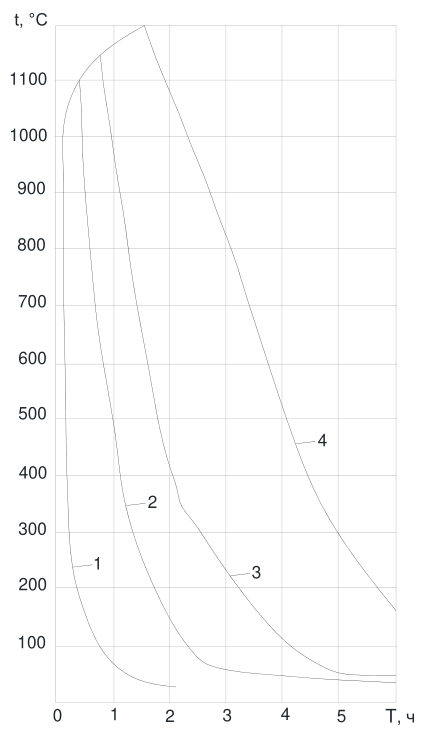

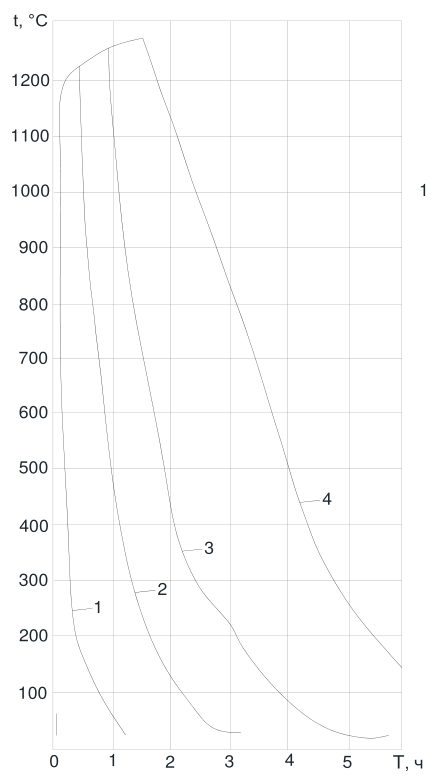

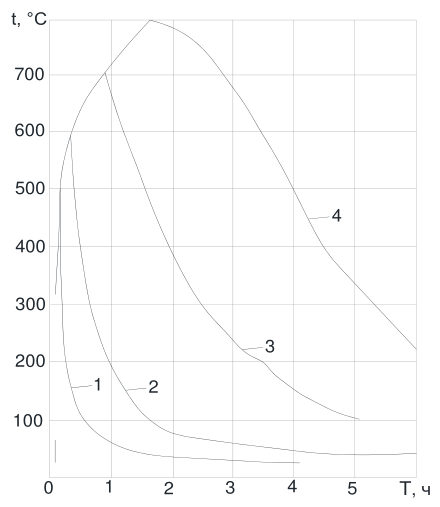

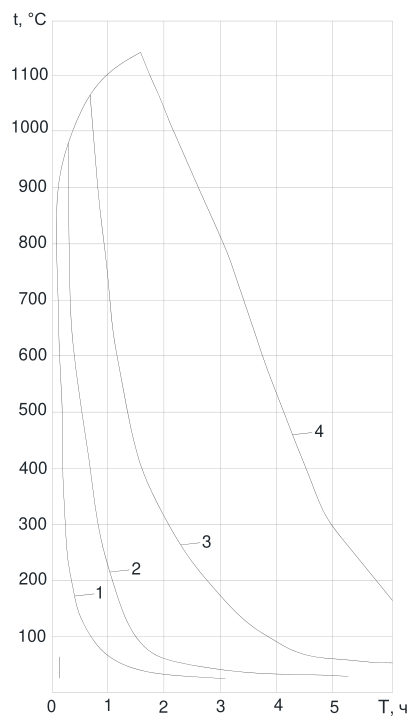

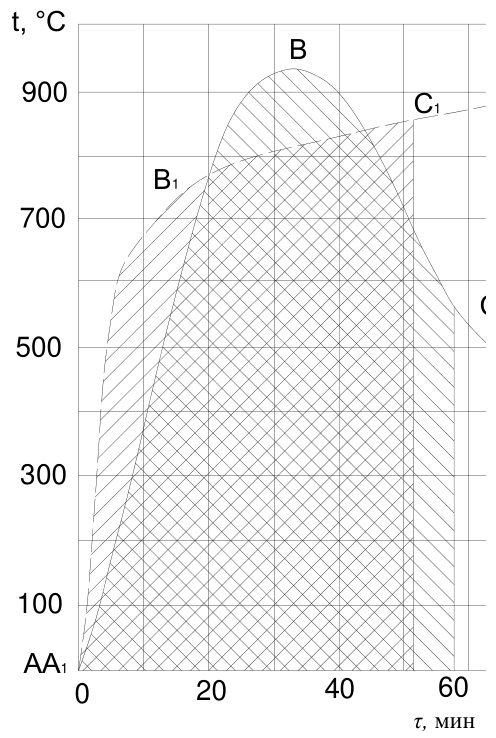

Возможна расчетная оценка средней температуры среды во время интенсивного горения при пожаре через коэффициенты проёмности и пожарной нагрузки по методике приложения Г.

При этом необходимо исключить пребывание людей в опасных зонах до прибытия cпециалистов - экспертов.

Для разработки проекта восстановления поврежденных пожаром конструкций следует привлекать специализированные проектные организации или организацию, проводившую инженерное обследование объекта после пожара. Если пожар произошел в здании, находящемся в стадии строительства, то для разработки проекта его восстановления следует привлечь организациюпроектировщика объекта.

В любом случае, проект восстановления поврежденных пожаром конструкций должен быть согласован с организацией, проводившей инженерное обследование объекта после пожара.

Восстановительные СМР на объекте после пожара должны проводиться с обязательным участием авторского надзора в лице представителей организациипроектировщика и организации, проводившей инженерное обследование объекта после пожара. Акты приемки скрытых работ и ответственных конструкций должны быть подписаны представителями-участниками авторского надзора со стороны проектировщика и экспертов согласно СП 246.1325800.

5ЭТАПЫ ПРОВЕДЕНИЯ ИНЖЕНЕРНОГО ОБСЛЕДОВАНИЯ ЗДАНИЙ И СООРУЖЕНИЙ ПОСЛЕ ПОЖАРА

• оценка технического состояния строительных конструкций на основе визуального и инструментального обследований здания (сооружения) после пожара;
• разработка рекомендаций по восстановлению поврежденных пожаром строительных конструкций здания (сооружения).

Если пожар носит локальный характер (локальный пожар), то инженерное обследование строительных конструкций проводится одноэтапно.

Если пожар носит объемный характер (объемный пожар), то инженерное обследование строительных конструкций следует проводить в три этапа, включающих:

1 - подготовительные работы к проведению инженерного обследования (с предварительным выездом специалистов на объект);

2 - визуальное обследование;

3 - детальное инструментальное обследование.

6ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ К ИНЖЕНЕРНОМУ ОБСЛЕДОВАНИЮ

• ознакомление с исходной технической документацией, представленной заказчиком;
• сбор сведений о пожаре;
• первичный общий осмотр строительных конструкций внутри и снаружи здания (сооружения) после пожара на предмет ознакомления с фактическими объемно-планировочными и конструктивными решениями, определения зон с различной степенью воздействия пожара на строительные конструкции (зонирование воздействия пожара);
• в зонах сильной и средней степеней повреждений строительных конструкций -планирование необходимых объемов контролируемых конструкций и методов оценки определяющих параметров состояния строительных конструкций (в условиях конкретного пожара) для последующего этапа детального инструментального обследования;
• оценку возможности доступа к поврежденным пожаром строительным конструкциям на объекте в ходе детального инструментального обследования;
• решение организационных вопросов, связанных с техническим обеспечением работ в ходе визуального и инструментального обследования (обеспечение доступа к конструкциям, освещение, электропитание для приборов и инструментов и пр.);
• согласование технического задания на проведение обследования здания после пожара.

• паспорт на здание (сооружение) для эксплуатируемых объектов, включающийсведения о конструктивной схеме здания;
• проектная документация рабочей стадии (чертежи архитектурностроительные, конструкторские, железобетонных и металлических конструкций) с пояснительной запиской к проекту, включающей сведения о нагрузках;
• акт о пожаре и/или акт «Описание пожара», составленные службой пожарной охраны, прибывшей на место пожара и осуществлявшей пожаротушение;
• акт предварительного обследования здания (сооружения) после пожара (с приложениями), составленный местной комиссией;
• сведения о нагрузках на строительные конструкции (в производственном здании);
• комплект исполнительной документации, включающий акты приемки скрытых работ и акты приемки ответственных конструкций, сертификаты и документы качества на примененные материалы и конструкции,

СП 329.1325800.2017 исполнительные монтажные схемы конструкций, сведения об отступлениях от проекта;

• сведения об условиях эксплуатации строительных конструкций;
• сведения о появившихся в процессе эксплуатации здания дефектах и повреждениях строительных конструкций до происшествия пожара;
• эксплуатационная документация, содержащая информацию о перестройках, реконструкциях, усилениях, капитальном ремонте, а также сведения о техническом состоянии здания до возникновения пожара (материалы предыдущих обследований, при их наличии).

В случае необходимости, эксперт может запросить любую другую необходимую техническую документацию для инженерного обследования здания (сооружения) после пожара.

• времени происшествия пожара (дата и время);
• длительности пожара от момента обнаружения до завершения пожаротушения;
• причинах возникновения и характере распространения пожара;
• месте расположения очага пожара;
• пожарной нагрузке (что и где горело);
• максимальной температуре в помещениях во время пожара;
• наличии условий, способствовавших развитию пожара (наличие горючего вещества и окислителя, а также источника зажигания);
• средствах пожаротушения;
• классе пожара (А, В, С, D, Е) - из протокола пожарной команды [2, глава 2, статья 8];
• виде температурного режима пожара (стандартный, углеводородный, наружный, медленно развивающийся (тлеющий) температурные режимы по ГОСТ Р ЕН 1363-2).

При этом специалист-эксперт должен, в первом приближении, выявить зоны, отличающиеся однотипным характером разрушений и степенью повреждений, составить первичные схемы зонирования (на базе проектных чертежей планов и разрезов) степени воздействия пожара на строительные конструкции с учетом характера повреждения. В приложении Б приведены таблицы для ориентировочной оценки степени повреждения при пожаре в зависимости от наличия тех или иных повреждений: железобетонных конструкций - таблица Б.1,

• стальных конструкций - таблицы Б.2, Б.3,
• каменных конструкций - таблица Б.4, деревянных конструкций - таблица Б.5.

По характеру однотипных повреждений и разрушений строительных конструкций объемы здания (сооружения), подвергавшиеся пожару, можно подразделить на три (при отсутствии обрушений) или четыре (при наличии обрушений конструкций) основные зоны воздействия пожара на строительные конструкции (таблицы Б.1-Б.5 приложения Б):

• зона аварийной степени воздействия пожара (огневое воздействие);
• зона сильной степени воздействия пожара (огневое воздействие);
• зона средней степени воздействия пожара (огневое или тепловое воздействие);
• зона слабой степени воздействия пожара (тепловое воздействие или задымление).

В зоне аварийной степени воздействия пожара все дефектные конструкции должны подлежать демонтажу и замене на новые конструкции.

В зонах сильной и средней степеней воздействия пожара необходимо проведение визуального и инструментального обследований строительных конструкций.

В зоне слабой степени воздействия пожара проведение инструментального обследования строительных конструкций после пожара не требуется.

• результаты опроса свидетелей пожара;
• сведения об объемно-планировочных решениях здания и условиях, способствующих развитию пожара вследствие подтока кислорода (наличие различных отверстий и проемов);
• сведения о строительных конструкциях, предметах и других признаках, характеризующих обстановку непосредственно перед пожаром (типы строительных конструкций, расположение, тип и количество пожарной нагрузки, типы отделочных и защитных материалов в помещении);
• различные косвенные признаки и следы пожара, отражающие особенности горения, поведения различных предметов и строительных конструкций.

• цели и задачи обследования;
• сведения о пожаре;
• краткую характеристику здания;
• перечень подлежащих инженерному обследованию строительных конструкций и их элементов, подвергавшихся воздействию пожара;
• методики и методы инструментального контроля определяющих параметров состояния строительных конструкций,
• ориентировочные схемы расположения и число зон контроля физикомеханических характеристик материалов, мест вскрытий и отбора проб материалов строительных конструкций для дальнейших исследований образцов в лабораторных условиях. Схемы должны разрабатываться на основе проектных чертежей планов и разрезов здания.

• согласованное с заказчиком техническое задание на обследование строительных конструкций здания после пожара;
• проектную строительную документацию здания (сооружения), содержащую объемно-планировочные и конструктивные решения, поэтажные планы и разрезы здания;
• документальные и информативные сведения о пожаре;
• схемы зонирования распространения пожара в зависимости от степени повреждения строительных конструкций, в том числе участки расположения разрушенных и аварийных конструкций (помещений) по зонам пожара - в случае объемного пожара.

На подготовительном этапе определяются объемы визуального и инструментального обследований строительных конструкций, а также возможность доступа к поврежденным строительным конструкциям, в т.ч. с устройством лесов, подмостей, обеспечением освещения, электропитанием испытательных приборов и пр.

7ВИЗУАЛЬНОЕ ИНЖЕНЕРНОЕ ОБСЛЕДОВАНИЕ КОНСТРУКЦИЙ ПОСЛЕ ПОЖАРА

• соответствие фактической и проектной конструктивных схем здания, а также их изменение за счет наличия дефектов (например, наличие признаков возникновения пластических шарниров в опорных зонах железобетонных балок или плит с жестким сопряжением узлов по проекту, наличие деформаций и разрывов элементов стальных конструкций);
• расположение очага (очагов) возгорания;
• остаточные признаки пожарной нагрузки, заявленной в представленных актах о пожаре;
• косвенные признаки, свидетельствующие о длительности пожара и порядке действовавших при пожаре температур;
• дефекты и повреждения строительных конструкций (трещины, прогибы, деформации, изменение цвета материала конструкции, наличие оплавленности металла, оголение и выпучивание арматуры и пр.),
• фактические геометрические параметры остаточных сечений элементов, подвергавшихся пожару;
• состояние узлов сопряжения элементов.

При обследовании навесных стеновых панелей на фасадах здания (сооружения) после пожара особое внимание следует обращать на состояние бетона и наличие дефектов в местах расположения металлических закладных деталей.

При наличии дефектов, уменьшающих сечения элементов строительных конструкций, необходимо зафиксировать геометрические параметры дефектов и остаточных сечений.

• число обогреваемых сторон конструкций при пожаре;
• наличие сажи и копоти;
• изменение цвета бетона;
• наличие и число оголенных стержней рабочей арматуры, степень оголения арматуры по ее периметру;
• наличие и масштабы оголения конструктивной арматуры;
• наличие вертикальных одиночных силовых трещин в колоннах и пилонах;
• наличие хаотичных температурно-усадочных трещин на бетонной поверхности;
• наличие взрывообразных разрушений бетона (локальные отрывы лещадей) с фиксацией их параметров и мест расположения;
• наличие скрытых дефектов в виде ослабленного слоя бетона или отслоившихся (необрушенных) лещадей, определяемое при простукивании поверхности молотком;
• нарушение (сохранение) сцепления арматуры с бетоном;
• геометрию остаточного сечения в наиболее поврежденной зоне конструкций с фиксацией этой зоны на чертежах планов здания;
• наличие и глубину сколов углов прямоугольных сечений колонн, пилонов, балок;
• состояние верхней опорной зоны колонн, капителей (при наличии), стен;
• продольные прогибы колонн и пилонов;
• наличие вертикальных пролетных и косых опорных трещин в балках;
• состояние опорных зон балок;
• наличие (отсутствие) одиночных трещин в опорных зонах и разрывов арматуры в плитах перекрытий или покрытий сплошного сечения (с жесткой заделкой);
• наличие прогибов в балках и плитах перекрытий (покрытий);
• состояние анкеровки продольной и поперечной арматуры балок (наличие косых трещин, пересекающих нижнюю грань балки около опор, продольных трещин и сколов бетона около опор, которые могут указывать на нарушение анкеровки продольной арматуры на опоре);
• наличие трещин и отслоений бетона в сжатой зоне балок, указывающих на изменение структуры или разрушение бетона сжатой зоны;
• наличие и целостность поперечных арматурных хомутов, связывающих верхний и нижний ряды армирования, наличие (отсутствие) сцепления нижнего ряда рабочей арматуры плит перекрытий (покрытий) с бетоном и с верхним рядом армирования, выход из плоскости (выпучивание) или повисание (при отсутствии сварки по длине стержней) нижнего ряда рабочей арматуры в плитах перекрытий или покрытий сплошного сечения (с жесткой заделкой).

• наличие нагара, окалины, пережогов стали;
• наличие видимых прогибов и смещений конструкций и их элементов;
• наличие разрывов элементов по всему сечению;
• наличие искривлений элементов по всей длине;
• наличие локальных механических дефектов (вмятин, искривлений, трещин и надрывов, пробоин);
• пригодность сварных, болтовых и заклепочных соединений.

При визуальном обследовании стальных конструкций следует обратить внимание на величину и направленность деформаций, свидетельствующих об интенсивности и направленности теплового потока.

Наибольшие деформации металлоконструкций и их отдельных элементов наблюдаются, как правило, вблизи наибольшего температурного воздействия. Следует учесть, что значение деформации может зависеть не только от интенсивности и продолжительности нагрева, но и от места приложения максимальной нагрузки.

При обследовании металлоконструкций балок перекрытий необходимо отмечать четко выраженные локальные участки деформации, свидетельствующие о воздействии локального нагрева на начальной стадии пожара конвективным потоком и тепловым излучением от очага пожара.

Дефектные ведомости при визуальном обследовании стальных конструкций должны составляться по пролетам для каждого поврежденного элемента и узлов их соединений.

• состояние и цвет штукатурки на поверхности кирпичной кладки;
• наличие и параметры огневого повреждения кирпича, кладки и растворной части (шелушение, мелкие поверхностные трещины, сколы углов и лещадок, глубина повреждения слоя кладки и растворной части);
• наличие вертикальных и косых трещин в конструкциях несущих стен и столбов, а также трещин, значительных по длине и ширине раскрытия;
• деформации (наклоны и выпучивания) стен из вертикальной плоскости;
• повреждения кладки под опорами ферм, балок, прогонов и перемычек (трещины);
• участки полного разрушения кладки.

Особенности поведения кладки из глиняного кирпича - то, что при тепловом воздействии пожара кирпич не меняет цвет, структуру и свойства. К растрескиванию поверхности может привести резкое охлаждение при тушении пожара водой.

Снижение механической прочности и трещинообразование растворной части кирпичной кладки и силикатного кирпича при пожаре аналогично бетону.

• наличие и параметры потемнения и обугливания древесины (глубина обугливания);
• наличие образования и вида древесного угля (крупнопористого или плотного, тяжелого, с коричневым оттенком);
• наличие участков полного выгорания древесины (сквозные прогары или выгорание до золы);
• наличие обрушения деревянных конструкций.

• место расположения очага пожара,
• максимальные температуры воздействия на строительные конструкции при пожаре с распределением их по зонам,
• фактическую и эквивалентную длительности воздействия пожара на строительные конструкции по косвенным признакам (при их наличии), приведенным в приложении В.

Ориентировочную длительность пожара можно определить по глубине взрывообразного разрушения бетона плит покрытий и перекрытий, исходя из того, что каждые 10-15 минут при пожаре происходит отрыв бетонных лещадок от нижней поверхности плит на глубину 20-25 мм.

Методы определения параметров пожара, в том числе по косвенным признакам, приведены в разделе 11 и приложении В.

Возможно определение параметров пожара расчетными методами, в зависимости от пожарной нагрузки, геометрии помещения (здания) и коэффициентов проёмности. Расчетные методы определения параметров пожара приведены в приложении Г.

• ведомости дефектов и повреждений для элементов, поврежденных пожаром, с фиксацией характерных параметров дефектов (вид дефекта, глубина распространения, ширина раскрытия и характер трещин, оголение и выпучивание арматуры, геометрия остаточного сечения поврежденных элементов после пожара и т.п.);
• фотографии дефектных конструкций с привязкой к планам здания (сооружения);
• дефектосхемы с фиксацией характера и мест расположения дефектов, повреждений и деформаций на проектных чертежах здания (сооружения);
• результаты оценки степени воздействия пожара на строительные конструкции;
• определение места очага пожара (наиболее сильного огневого воздействия), а также порядка температур, действовавших на строительные конструкции при пожаре;
• уточнение (корректировка) схем зонирования распространения пожара в зависимости от степени повреждения строительных конструкций, в том числе участки расположения разрушенных и аварийных конструкций (помещений) по зонам пожара;
• установление дополнительных аварийных конструкций и участков (при наличии);
• оценка влияния дефектов на конструктивную схему здания (сооружения);
• составление и корректировка объемов инструментального обследования, мест отбора проб и образцов строительных материалов из дефектных конструкций и мест вскрытий строительных конструкций.

8ИНСТРУМЕНТАЛЬНОЕ ОБСЛЕДОВАНИЕ КОНСТРУКЦИЙ ПОСЛЕ ПОЖАРА

Инструментальное обследование железобетонных конструкций

• определение фактической прочности на сжатие бетона поврежденных пожаром железобетонных конструкций с применением методов неразрушающего и разрушающего контроля прочности бетона;
• определение глубины деструкции поверхностного слоя бетона, прогретого свыше 500 о С;

СП 329.1325800.2017

• определение фактического сопротивления арматуры растяжению вырезанием образцов из оголенных арматурных стержней;
• определение глубины распространения трещин в конструкциях ультразвуковым методом.

Возможно применение неразрушающего магнитного метода коэрцитиметрии для контроля НДС арматуры по ГОСТ 30415.

Инструментальное обследование металлических конструкций

• отклонения отметок опорных узлов ферм и ригелей;
• отклонения расстояний между осями ферм по верхнему поясу;
• отклонения расстояний между прогонами;
• отклонения опорной поверхности колонн по высоте и оси колонн от вертикали;
• стрелы прогиба колонн и ригелей;
• разности отметок крановых рельсов, нижних поясов подвесных путей;
• смещения осей кранового рельса с оси подкрановой балки и от прямой;
• выпучивание стенок сплошных балок.

Отклонения от вертикали измеряют отвесами или теодолитами; разности отметок - нивелированием.

При необходимости контроля НДС металлоконструкций возможно применение неразрушающего магнитного метода коэрцитиметрии по ГОСТ 30415.

Инструментальное обследование каменных конструкций

• фактические прочностные характеристики каменных конструкций;
• характер и параметры деформаций стен и столбов (выпучивание и отклонения от вертикали);
• определение геометрических параметров дефектов (глубина повреждения кладки пожаром, участки расслоения кладки), в т.ч. каменной кладки под опорами ферм, балок, прогонов и перемычек.
• параметры трещин (места расположение трещин, направление, глубина и ширина раскрытия).

Инструментальное обследование деревянных конструкций

• определение характера, расположения и геометрических параметров повреждений деревянных конструкций (зона и глубина обугливания древесины, толщина выгорания угля, прогары);
• определение фактических прочностных и физико-механических характеристик древесины;
• определение прогибов и деформации элементов деревянных конструкций;
• определение состояния и расположения стальных деталей крепежа.

9ПОВЕРОЧНЫЕ РАСЧЕТЫ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ПОСЛЕ ПОЖАРА. ОСНОВНЫЕ ПОЛОЖЕНИЯ

Железобетонные конструкции

СП 329.1325800.2017

Изменение нормативного сопротивления бетона на осевое сжатие от воздействия температуры учитывается коэффициентом условий работы бетона γ bt по формуле

Изменение начального модуля упругости бетона при кратковременном огневом воздействии пожара учитывается коэффициентом β b по формуле

34 Изменение сопротивления арматуры растяжению и сжатию при остывании после высокотемпературного воздействия пожара учитывают коэффициентом условий работы γ st = γ' st по формулам:

Изменение модуля упругости арматуры при кратковременном огневом воздействии пожара учитывается коэффициентом β s по формуле

Коэффициенты условий работы зависят от вида бетона, класса арматуры, температуры нагрева бетона и арматуры при пожаре, действия воды на железобетонные конструкции при тушении пожара. Значения коэффициентов условий работы в охлажденном состоянии после воздействия пожара определяются по таблице 1 - для бетона, по таблице 2 - для арматуры.

Таблица 1 - Значения коэффициентов условий работы γ bt и β b бетона в охлажденном состоянии после пожара

Таблица 2 - Значения коэффициентов условий работы γ st , β s арматуры в охлажденном состоянии после пожара

Примечания

1 Значения γ st и β s для промежуточных температур определяют по линейной интерполяции. 2 Коэффициенты даны для арматуры, соответствующей ГОСТ 535, ГОСТ 5781, ГОСТ 6727, ГОСТ 10884, ГОСТ 10922, ГОСТ Р 52544.

• фактическая конструктивная схема здания (сооружения) со схемой приложения нагрузок;
• геометрические параметры остаточных сечений железобетонных конструкций за вычетом толщины слоя деструктивного бетона с учетом числа сторон повреждения колонн, балок, стен;
• фактический средний класс по прочности на сжатие бетона, без учета остаточной прочности деструктивного (ослабленного) слоя бетона;
• фактические значения сопротивления арматуры;
• состояние узлов сопряжения конструкций с фиксацией наличия (отсутствия) одиночных трещин в опорных зонах балок и плит перекрытий и покрытия при жесткой схеме сопряжения узлов (характеристика возникновения пластического шарнира в опорных зонах);
• схема расположения и параметры одиночных силовых трещин, дефектов и повреждений в железобетонных конструкциях, влияющих на снижение их несущей способности;
• число оголенных или вышедших из плоскости (проектного положения) арматурных стержней.

• фактические условия опирания или сопряжения смежных конструкций,
• фактические геометрические размеры сечений, значения пролетов, эксцентриситетов;
• вид и характер фактических (или требуемых) нагрузок;
• наличие повреждений и дефектов конструкций;
• фактическое армирование железобетонных конструкций.

класса А800:

класса А1000:

в проволочной арматуре классов Вр1200-Вр1500, К1400-К1500:

где σ spt ≥ 0 - остаточное значение предварительного напряжения в арматуре, %, от исходного значения при изготовлении; t s > 20 - температура арматуры при пожаре, °С.

При высокотемпературном воздействии пожара происходит полная потеря предварительного напряжения в стержневой арматуре класса А600 при нагреве свыше 210°С, класса А800 - свыше 220°С, класса А1000 - свыше 350°С, в проволочной арматуре классов Вр1200-Вр1500, K1400-К1500 - свыше 330°С.

Стальные конструкции

Каменные конструкции

где N - расчетная несущая способность каменных конструкций, определяется без учета повреждения конструкций;

Kmc - коэффициент, учитывающий снижение несущей способности каменной кладки, определяемый по таблице 3.

Таблица 3 - Значение коэффициента снижения несущей способности каменной кладки Kmc

Деревянные конструкции

10ОЦЕНКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ЗДАНИЙ И СООРУЖЕНИЙ ПОСЛЕ ПОЖАРА

• установления категории технического состояния строительных конструкций здания после пожара;
• своевременного выявления необходимости восстановления поврежденных пожаром конструкций для обеспечения возможности их дальнейшей безопасной эксплуатации.

Фактическое техническое состояние строительных конструкций подразделяется на четыре категории:

• нормативное техническое состояние, при котором после пожара усилия в элементах и сечениях не превышают допустимых по расчету, а дефекты и повреждения, препятствующие нормальной эксплуатации или снижающие несущую способность или долговечность, отсутствуют. Возможна безопасная эксплуатация конструкций при фактических нагрузках и воздействиях;
• работоспособное техническое состояние, при котором после пожара по несущей способности и проектным условиям эксплуатации соответствует нормативному техническому состоянию, но имеются дефекты и повреждения, которые могут снизить долговечность конструкций. Необходимы мероприятия по защите конструкций для обеспечения их долговечности;

СП 329.1325800.2017

• ограниченно работоспособное техническое состояние, при котором после пожара конструкция перегружена или имеются дефекты и повреждения, свидетельствующие о снижении ее несущей способности более чем на 10%. Однако на основании поверочных расчетов и анализа повреждений после пожара можно гарантировать ее сохранность на период усиления или восстановления (в необходимых случаях, с разгрузкой, установкой страховочных опор или принятия других мер безопасности);
• аварийное техническое состояние, при котором в ходе обследования после пожара выявлены опасные дефекты и повреждения, превышающие критериальные значения, либо произошло обрушение конструкций при пожаре, либо на основании поверочных расчетов и анализа дефектов и повреждений после пожара нельзя гарантировать сохранность конструкций на период усиления, особенно если возможен хрупкий характер разрушения. Необходимо вывести людей из зоны возможного обрушения, произвести немедленную разгрузку, устройство страховочных опор, ограждений и других мер безопасности. Поврежденные пожаром конструкции подлежат демонтажу и замене.

Таблица 4 - Характерные признаки категорий технического состояния железобетонных конструкций, подвергшихся воздействию пожара, их качественные и количественные определяющие параметры

ПЛИТЫ ПЕРЕКРЫТИЙ И ПОКРЫТИЙ

А. Железобетонные сплошные плиты

Таблица 5 - Характерные признаки категорий технического состояния стальных конструкций, подвергшихся воздействию пожара, их качественные и количественные определяющие параметры

Таблица 6 - Характерные признаки категорий технического состояния каменных конструкций, подвергшихся воздействию пожара, их качественные и количественные определяющие параметры

Таблица 7 - Характерные признаки категорий технического состояния деревянных конструкций, подвергшихся воздействию пожара, их качественные и количественные определяющие параметры

11МЕТОДЫ КОНТРОЛЯ ОПРЕДЕЛЯЮЩИХ ПАРАМЕТРОВ В ХОДЕ ИНЖЕНЕРНОГО ОБСЛЕДОВАНИЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ЗДАНИЙ И СООРУЖЕНИЙ ПОСЛЕ ПОЖАРА

Определение максимальной температуры среды в помещении при пожаре

• а) по косвенным признакам, оставшимся после пожара, которые отражают порядок значений температур, действовавших при пожаре, и приведены в приложении В, а именно:
• по изменению внешнего вида и формы отдельных предметов и материалов, оставшихся после пожара (таблица В.1),
• по изменению структуры и состояния тяжелого бетона на гранитном заполнителе с влажностью менее 3% до пожара (таблица В.2),
• по изменению цвета бетона (таблица В.3),
• по температуре оплавления различных металлов (таблица В.4),
• по цвету побежалости (цвета окислов на поверхности) стали (таблица В.5),
• по изменению цвета полимерных покрытий и покрасок (таблица В.6),
• по наличию сажи и копоти, состоянию бумаги и древесины (таблица В.7),
• по изменению состояния металлоконструкций (таблица В.8),
• по изменению состояния кирпичной кладки (таблица В.9),
• по изменению состояния гипсовой штукатурки (таблица В.10),
• по изменению состояния цементно-песчаной штукатурки (таблица В.11); б) расчетным путем по методике, приведены в приложении Г, в зависимости от коэффициента проёмности и пожарной нагрузки в помещении, где произошел пожар. Значения пожарной нагрузки в зданиях и сооружениях различного назначения приведены в таблицах Д.1-Д.4 (приложение Д);

СП 329.1325800.2017 в) на основе лабораторных физико-химических анализов бетона по методике [8], в случае, когда другими методами определить температуру нагрева бетона при пожаре невозможно. При этом критериями оценки состояния бетона служат 3 группы параметров:

I - оценка микроструктуры: сцепление составляющих, трещиноватость, оплавленность. Исследования проводятся на месте пожара;

II -продолжительность действия соляной кислоты на скол бетона. Исследования проводят в условиях лаборатории;

III -степень гидратации, минералогический состав, микроструктура, микропрочность. Исследования проводят в условиях лаборатории.

Для выполнения физико-механических испытаний, из поврежденных пожаром железобетонных конструкций послойно отбирают пробы бетона массой не менее 500 г, с поверхности элемента вглубь, до ненагретого (неповрежденного) бетона. В качестве контрольного следует отобрать образец ненагретого бетона. С каждого участка обследования берут три пробы-близнеца и маркируют.

В качестве контрольных значений контролируемых параметров используют рентгенограммы, термограммы, а также усредненные экспериментальные данные [8].

Определение фактической длительности интенсивного горения во время пожара

• на основании акта предварительного обследования объекта местной комиссией, на основании акта пожара и/или акта «Описание пожара»;

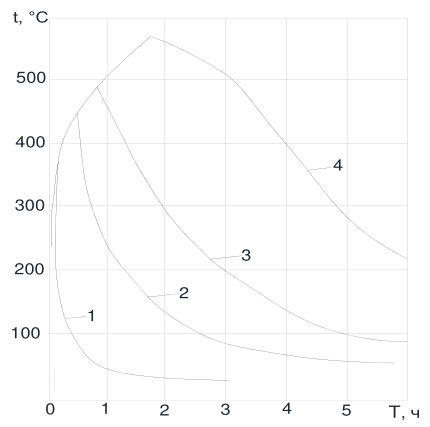

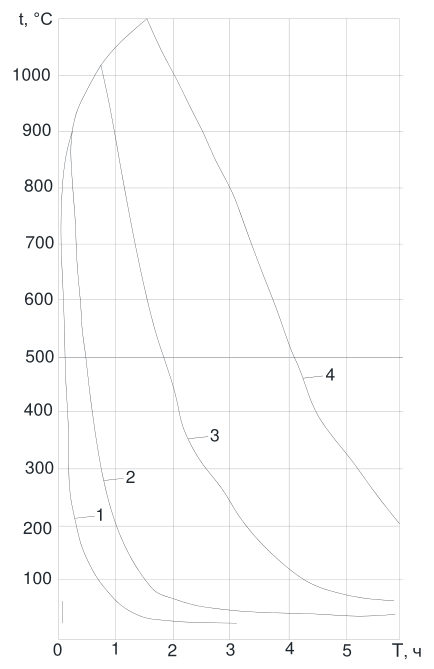

• по графикам, приведенным на рисунках Е.1-Е.4 (приложение Е) в зависимости от приведенного значения пожарной нагрузки и максимальной средней температуры в зоне пожара;
• на основании осмотра обгорелых кусков древесины (при наличии) натурные данные о длительности пожара. При этом длительность пожара τn определяется из выражения

где δ - толщина выгоревшей древесины, см; v - скорость горения древесины, равная 0,06 см/мин - для легкой и сухой древесины и 0,04 см/мин - для плотной и влажной.

Если разница между τф и τ1 меньше 40%, то за длительность интенсивного горения при пожаре принимают τф. Если разница между τф и τ1 больше 40%, то необходимо выяснить причину этого несоответствия. Если причину выяснить не удалось, то за длительность интенсивного горения при пожаре принимают τ1.

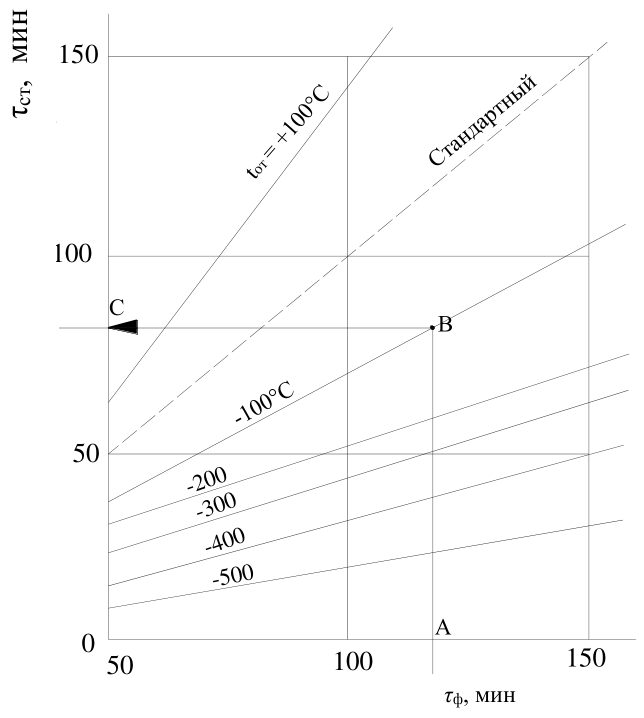

Переход от фактической длительности интенсивного горения при пожаре к эквивалентной длительности интенсивного горения при стандартном пожаре

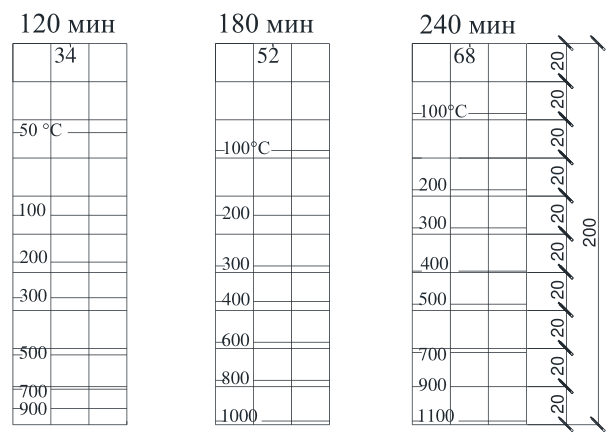

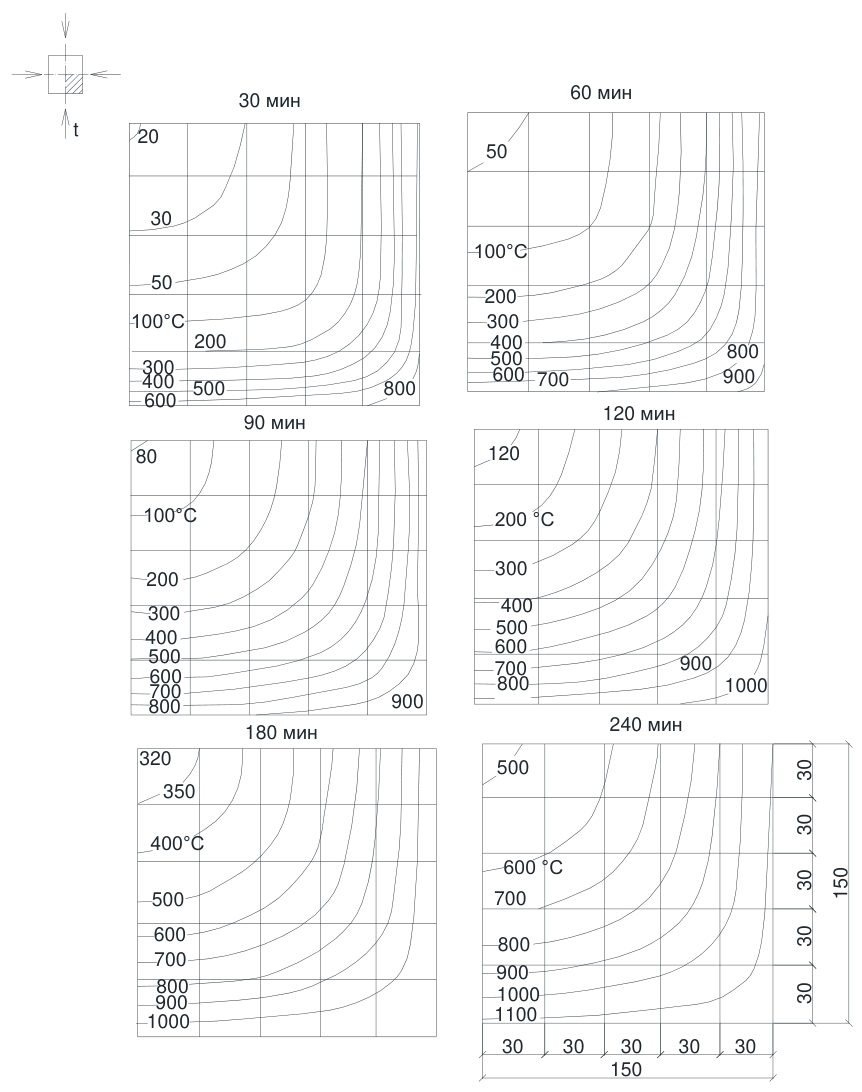

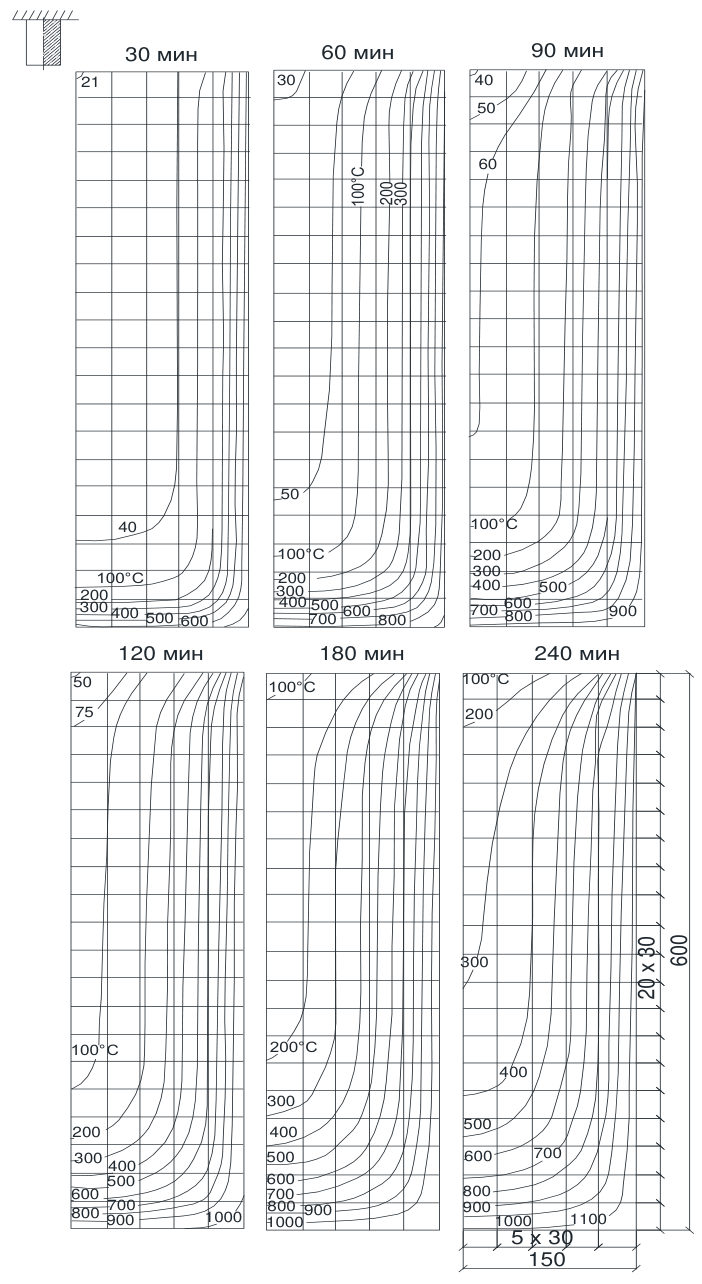

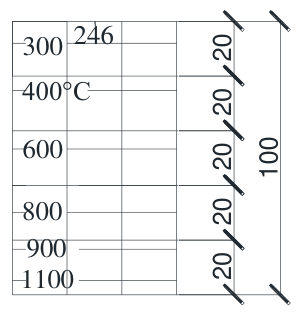

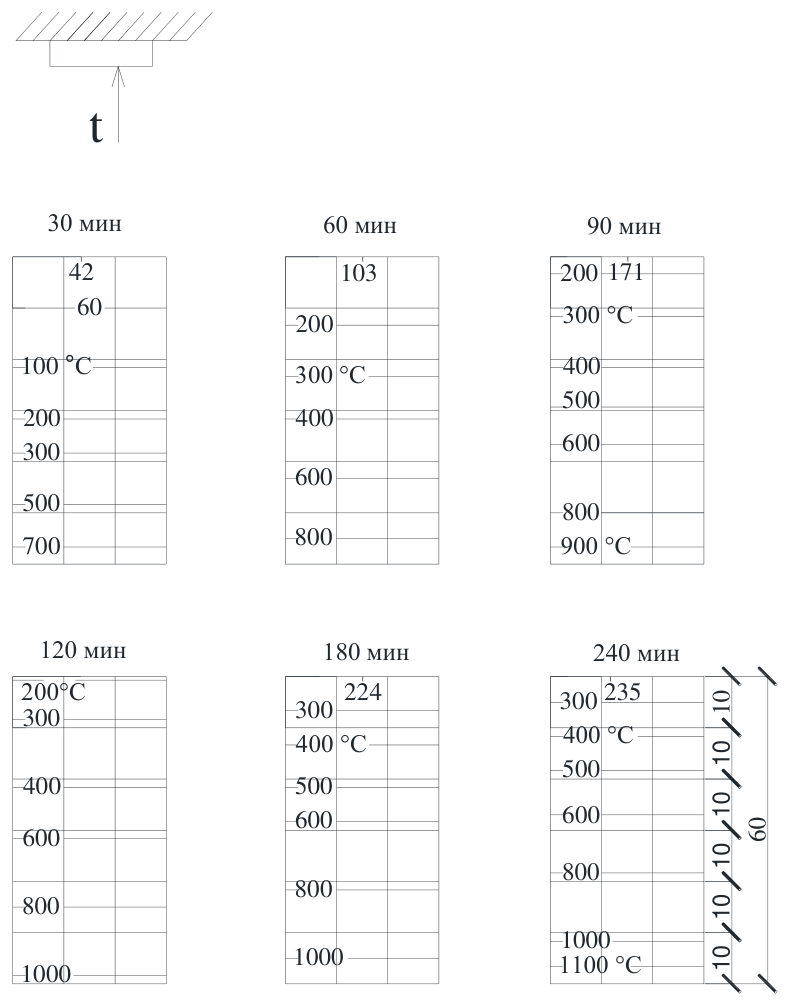

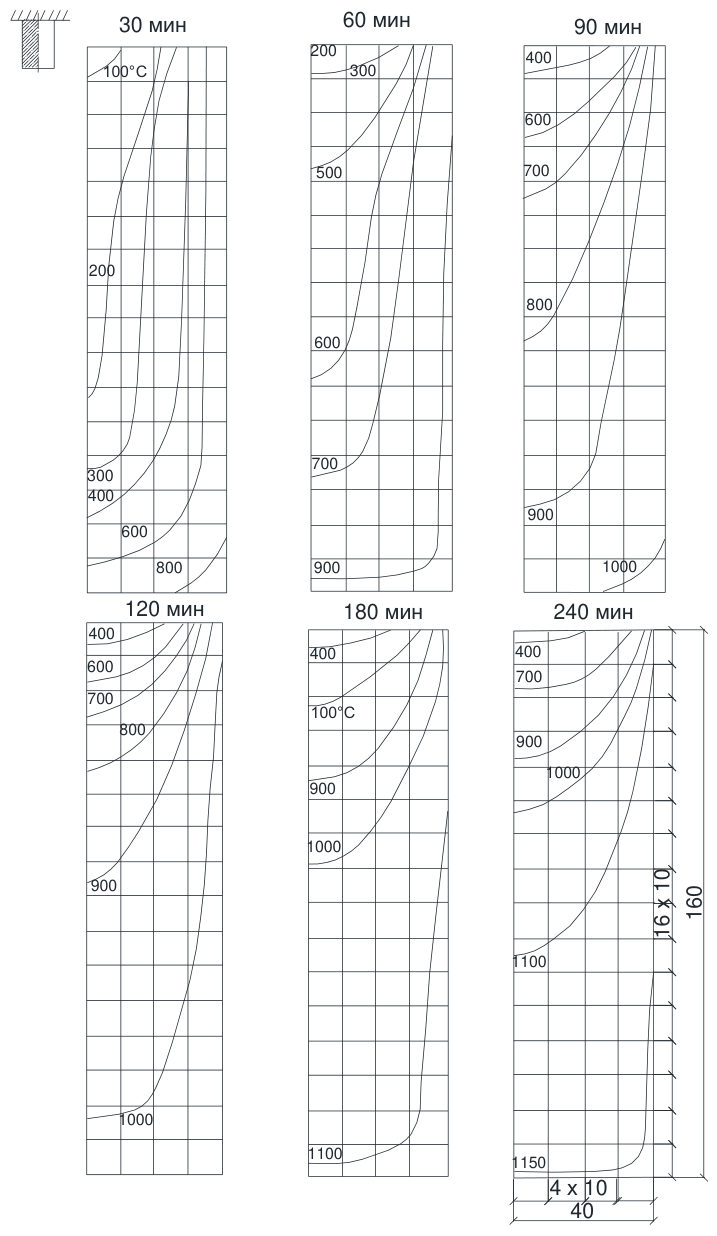

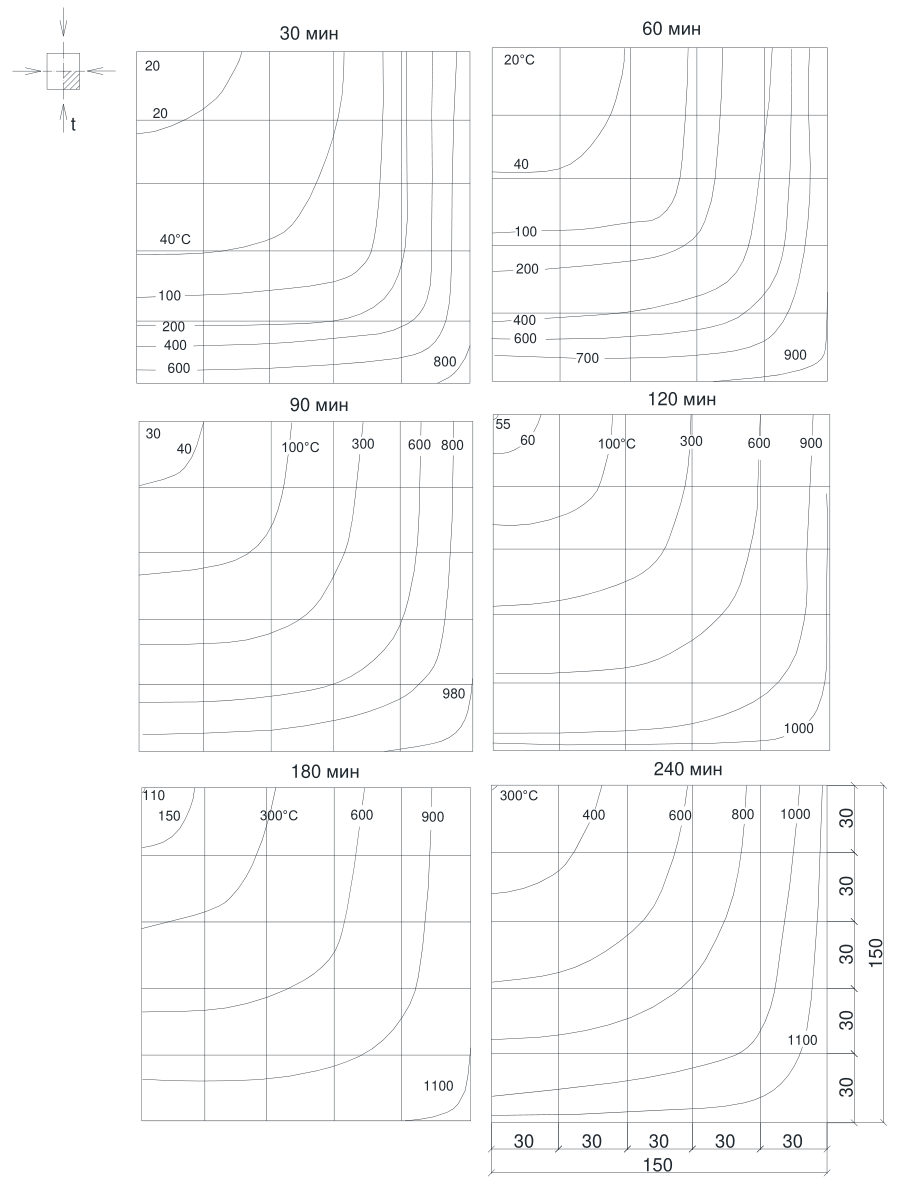

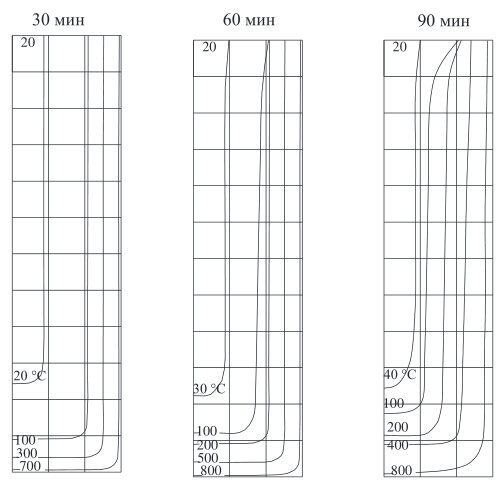

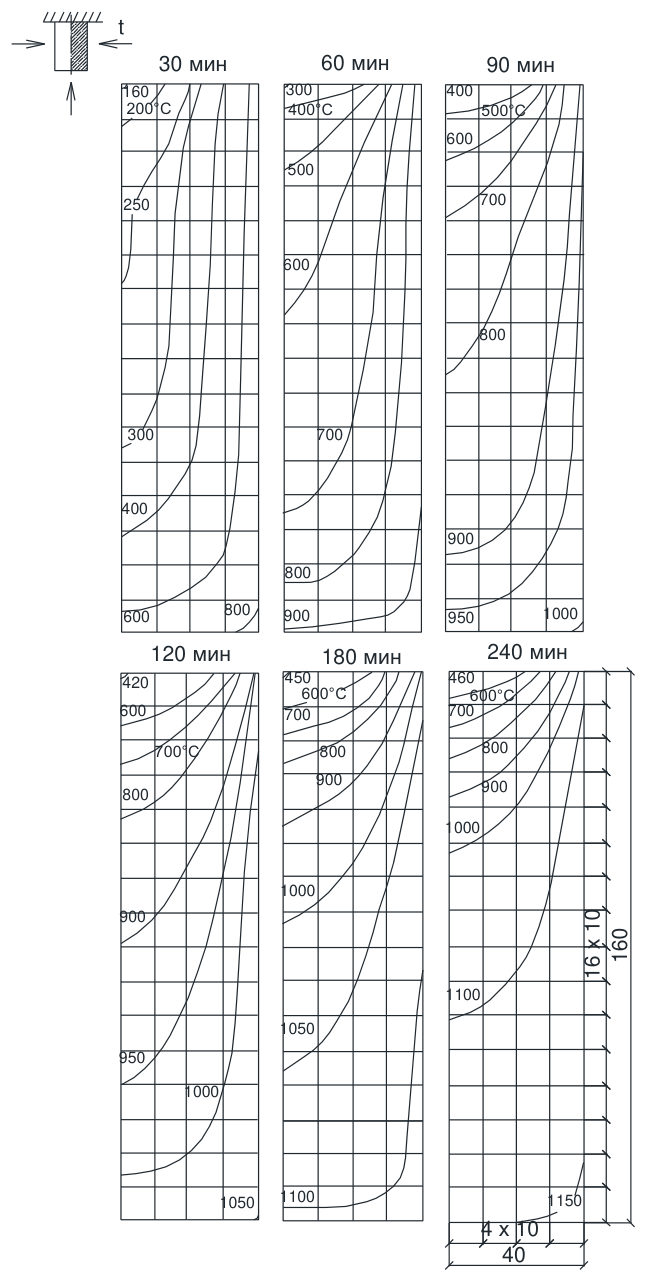

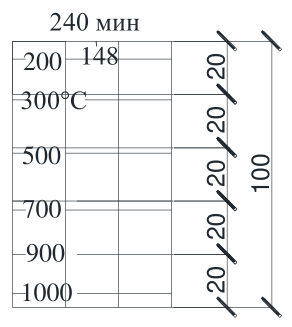

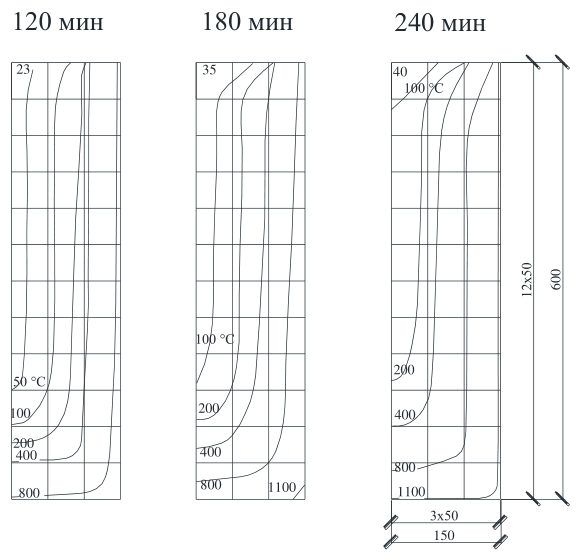

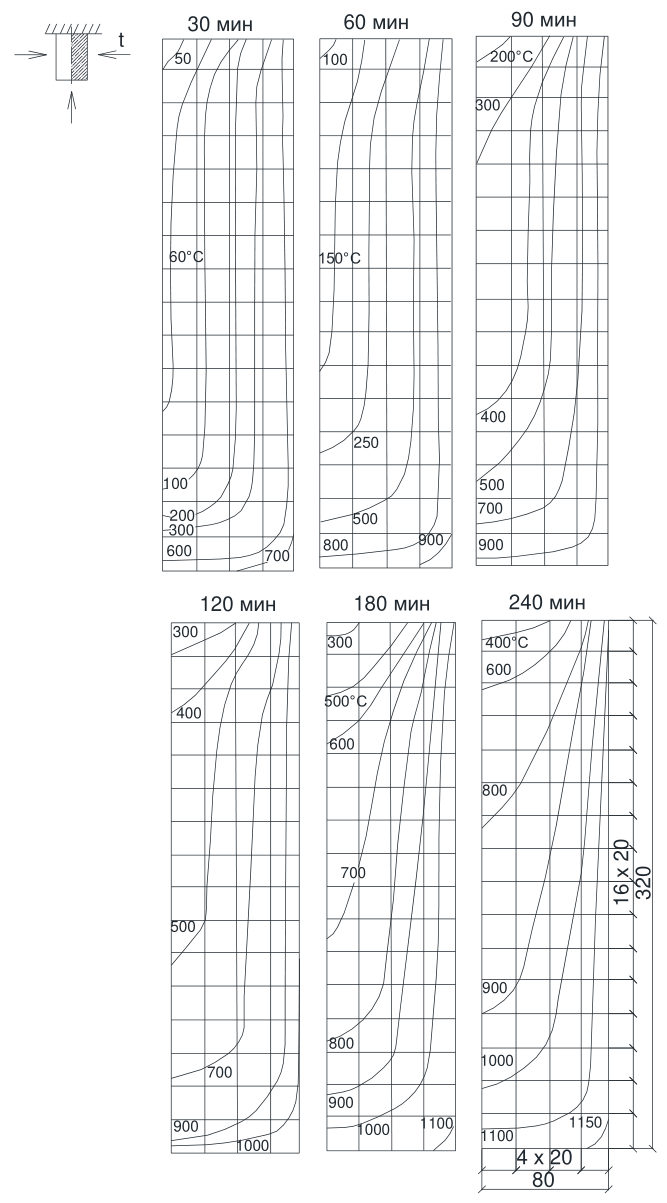

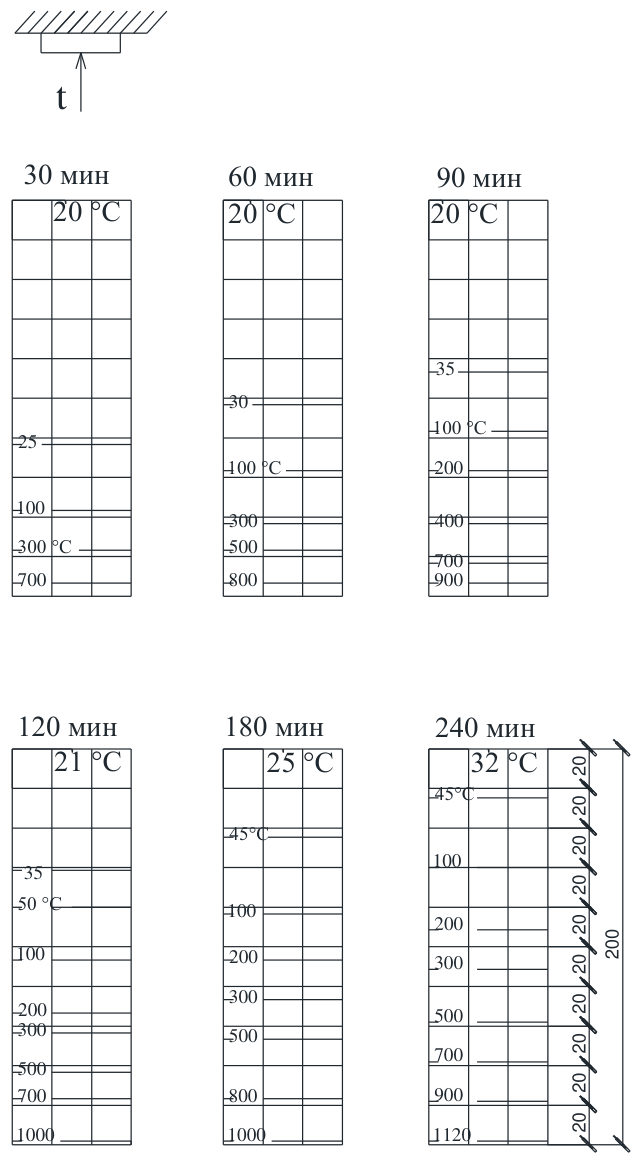

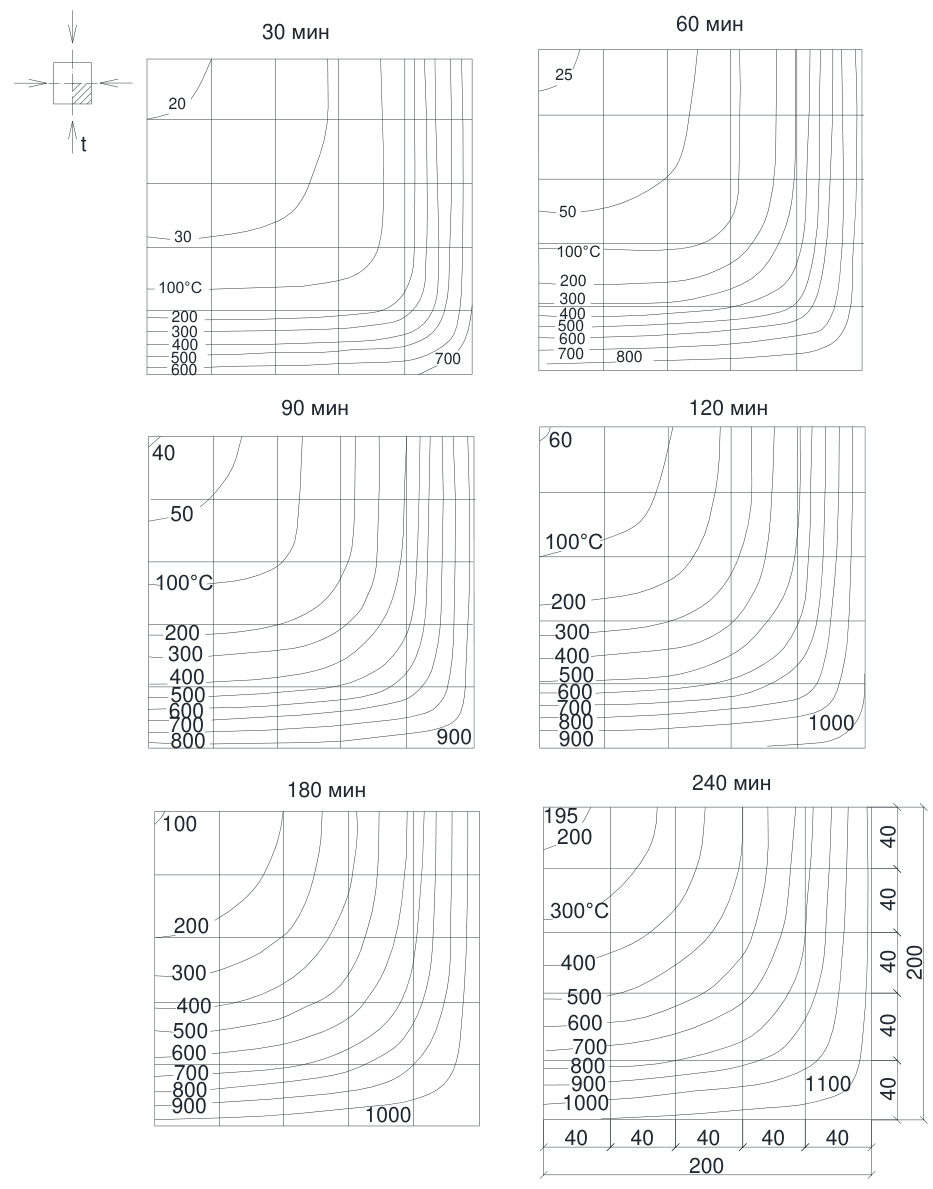

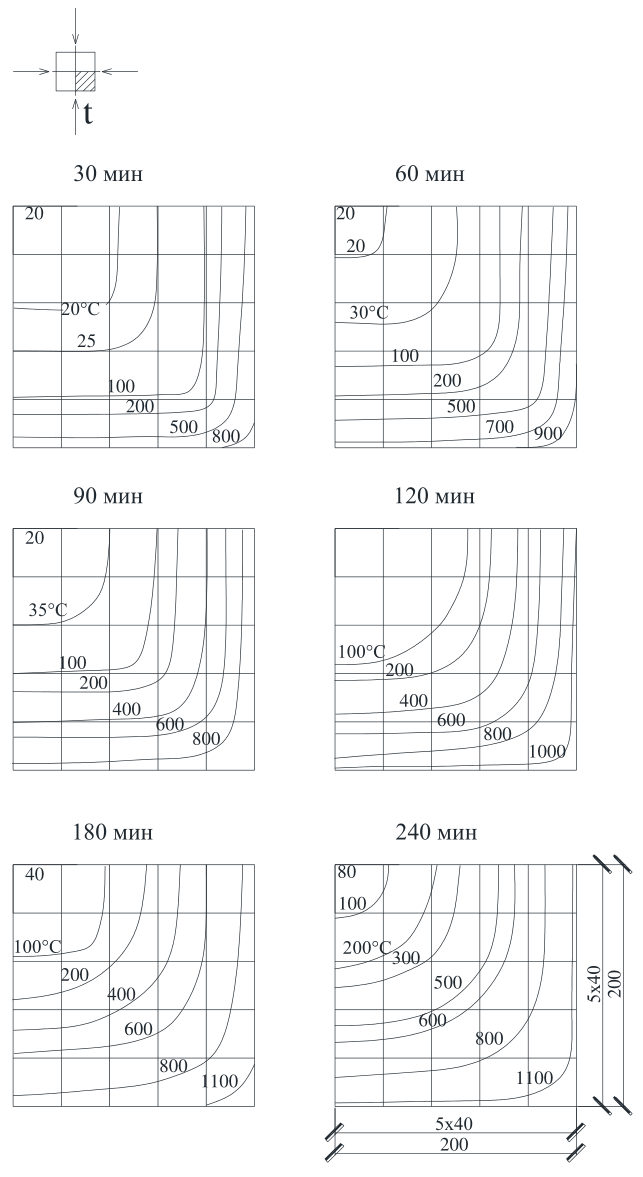

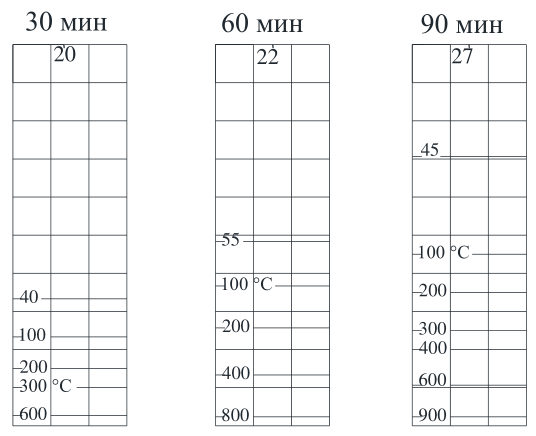

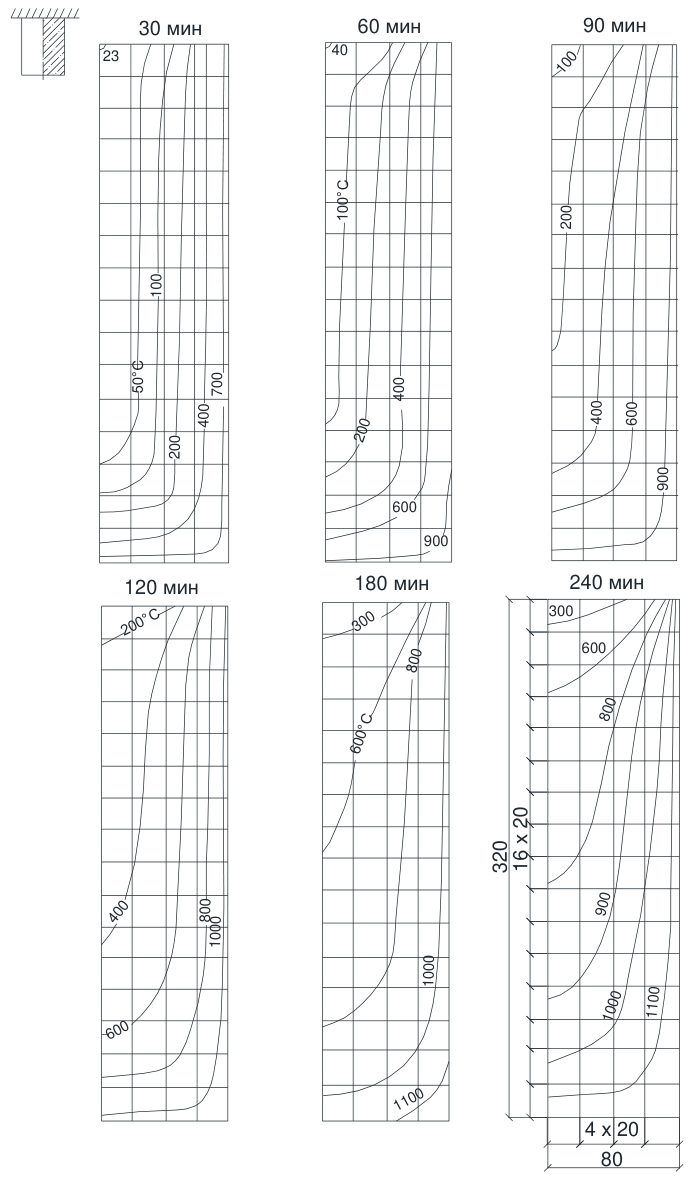

Определение распределения температуры по сечению железобетонной конструкции

За время нагрева конструкции τ принимают эквивалентное время интенсивного горения при пожаре τэ.

За максимальную температуру нагрева арматуры принимают температуру в центре ее сечения.

За максимальную температуру бетона принимают максимальную температуру нагрева поверхности железобетонной конструкции.

Определение фактической прочности бетона железобетонных конструкций после пожара

В случае невозможности отбора кернов в связи с недоступностью поврежденных конструкций (например, балки или фермы находятся на большой высоте) и необходимости выполнения поверочных расчетов, изменение прочностных характеристик бетона по сечению конструкций можно ориентировочно оценить теоретически по таблице 2, предварительно оценив эквивалентную длительность стандартного режима пожара τ э согласно 11.5, а также по соответствующим рисункам приложения И. При этом необходимо предварительно установить длительность пожара и максимальную температуру нагрева поверхности недоступной конструкции по косвенным признакам.

В ходе инструментального обследования целесообразно проведение сравнительной оценки прочности на сжатие бетона поврежденных пожаром конструкций относительно однотипных незатронутых пожаром железобетонных конструкций.

В ходе неразрушающего контроля фактической прочности бетона на сжатие в бетонных и железобетонных конструкциях после пожара на ровных поверхностях бетона возможно применение следующих методов:

• упругого отскока,
• пластической деформации,
• ударного импульса,
• ультразвуковой.

На поврежденных сколами, неровных и дефектных бетонных поверхностях возможно применение ультразвукового метода контроля прочности.

При применении методов неразрушающего контроля фактическая прочность на сжатие бетона определяется на основе построения градуировочной зависимости по базовому разрушающему методу испытания образцов, отобранных из существующих железобетонных конструкций, в соответствии с ГОСТ 17624 и ГОСТ 22690.

При применении ультразвукового метода контроля прочности бетона поверхностную прочность на сжатие можно оценить по изменению скорости УЗК в бетоне после его нагрева по таблице 8. При этом следует проводить измерения скорости УЗК, как на подвергавшихся пожару железобетонных конструкциях, так и на однотипных незатронутых пожаром конструкциях.

Таблица 8 - Относительное изменение УЗК в зависимости от температуры нагрева бетона при пожаре

Таблица 9

Метод ориентировочной оценки прочности бетона по следу от механического воздействия приемлем только в качестве подтверждения результатов, полученных другими методами исследования прочности на сжатие бетона, но не может быть самостоятельным.

Для более точного определения изменения прочности на сжатие бетона по сечению поврежденных пожаром конструкций, после отбора кернов следует проводить послойную оценку прочности, число отобранных образцов для каждого исследуемого слоя, расположенного на заданной глубине, должно быть не менее трех.

Отбор образцов-кернов бетона из стен и монолитных плит перекрытий сплошного сечения следует производить в местах действия наименьших моментов путем сквозного бурения на всю толщину плиты или стены.

После изъятия бетонных кернов из конструкции, следует в первую очередь произвести осмотр бетонной поверхности для определения толщины деструктивного слоя бетона, цвет которого будет изменен и отличаться от цвета глубинных (срединных) слоев бетона. Затем при подготовке кернов к испытаниям, нарезку кернов на образцы следует произвести таким образом, чтобы была обеспечена возможность выполнения послойного определения прочности бетона в однотипных конструкциях.

Определение фактического сопротивления арматуры в железобетонных конструкциях после пожара

• для оголенных по периметру (более 50% поперечного сечения) арматурных стержней на участках длиной более 300 мм,
• для вышедших из плоскости (выпученных) арматурных стержней;
• для стержней, легко оголяемых при простукивании поверхности бетона молотком;
• для повисающих стержней.

Общее число вырезанных образцов должно быть не менее двух на одну конструкцию.

Места отбора проб арматуры из конструкции, их общее число определяет эксперт.

Выбрать график прогрева сечения, наиболее соответствующий конфигурации обследуемой конструкции и длительности пожара (по приложению И). По известной толщине защитного слоя бетона аз.с. (аз.с . -расстояние от поверхности до оси арматуры) определить температуру нагрева арматуры. Затем по таблице 2 определяется коэффициент условий работы арматуры при соответствующей температуре ее нагрева, а также фактическое значение сопротивления - по формулам (3) и (4).

Определение скрытых дефектов в железобетонных конструкциях

СП 329.1325800.2017

Особое внимание следует обращать на дефекты, свидетельствующие о:

• нарушении анкеровки продольной и поперечной арматуры, продольной арматуры на опоре, сколов (косые трещины и сколы бетона по нижней грани балок и около опор);
• наличии разрывов арматуры (трещины);
• наличии прогибов в железобетонных элементах (место расположение и раскрытие трещин);
• изменении структуры или разрушении бетона сжатой зоны железобетонных элементов (трещины и отслоения бетона).

В статически неопределимых балках и плитах возможно образование пластических шарниров в опорных зонах, которые визуально проявляются наличием одиночных трещин в местах опирания и сопряжения конструкций.

Оценка наличия дефектов и повреждений и их параметров в железобетонных конструкциях после пожара

Глубину трещин определяют с помощью игл и тонких проволочных щупов, а также ультразвуковым импульсным методом.

При наличии в защитном слое бетона стыка арматуры трещины с шириной раскрытия более 0,5 мм, стык очищают от бетона, оценивают его состояние и прилегающей к нему арматуры на длине 50-100 мм.

Места и зоны расположения дефектов должны фиксироваться на дефектосхемах и в дефектных ведомостях с указанием их привязки к осям и высотным отметкам здания, параметров дефектов. Должно производиться фотодокументирование характерных дефектов и повреждений в конструкциях после пожара.

Определение фактического сопротивления стали в

металлоконструкциях после пожара

СП 329.1325800.2017

Все заготовки должны быть промаркированы, места их отбора обозначены на схемах и планах здания.

Оценка наличия дефектов и повреждений и их параметров в стальных конструкциях после пожара

12ЗАКЛЮЧЕНИЕ О СОСТОЯНИИ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ПОСЛЕ ПОЖАРА

• сведения о пожаре (дата происшествия пожара, длительность пожара (фактическая, эквивалентная стандартному режиму пожара), причина возгорания, сведения о пожарной нагрузке (что и где горело), время интенсивного горения при пожаре, место расположения очага пожара, максимальная температура в помещении при пожаре, наличие условий, способствовавших развитию пожара (наличие горючего вещества и окислителя, а также источника зажигания), сведения о средствах тушения пожара (вода, пена и т.д.));
• характеристику здания (сооружения) до пожара на основе проектных данных (наименование объекта, год постройки, размеры в плане, этажность, число помещений и их краткая характеристика, конструктивная схема);
• характеристику строительных конструкций (размеры, материал конструкции, его проектные характеристики, схема работы конструкции, номера и наименования типовых чертежей);
• характеристику нагрузок на конструкции (сосредоточенная, равномерно распределенная, статическая, динамическая, их значения);
• сведения о техническом состоянии объекта и условиях эксплуатации строительных конструкций объекта до момента возникновения пожара, полученные из анализа проектной, исполнительной и эксплуатационной документации, а также на основе опроса службы эксплуатации и работников предприятия;
• оценку степени повреждения железобетонных конструкций при пожаре в зависимости от наличия тех или иных повреждений и дефектов после пожара;
• значения температур нагрева бетона и арматуры конструкций (максимальная температура нагрева арматуры и бетона, длительность нагрева), распределение температур по поперечному сечению конструкции;
• результаты обследования строительных конструкций здания (сооружения) после пожара, включая схемы расположения дефектов и дефектные ведомости, характеристику конструкции после пожара (прогибы, длина и ширина раскрытия трещин, опирание, стыки и т.д.), результаты контроля фактических прочностных характеристик материалов, а также оценку изменения (сохранения) расчетной схемы здания и конструкций после пожара;
• результаты оценки остаточной несущей способности конструкций после пожара (выполняется экспертом и указывается в заключении, в случае необходимости, по просьбе руководителя предприятия, где произошел пожар);
• оценку категории технического состояния железобетонных конструкций и здания (сооружения) в целом после пожара;
• перечни конструкций, непригодных к дальнейшей эксплуатации; пригодных, но требующих усиления или уменьшения действующих на них в процессе эксплуатации нагрузок; конструкций, для которых необходимо сделать небольшой ремонт по восстановлению и замене части бетона и арматуры; конструкций, пригодных к эксплуатации без усиления и ремонта;
• рекомендации по восстановлению, усилению или разборке конструкций.

В заключении должны быть сделаны четкие выводы о техническом состоянии каждой дефектной конструкции и здании (сооружении) в целом.

• перечень конструкций, подлежащих восстановлению, усилению или замене;
• описание и характеристика дефектов поврежденных конструкций, подлежащих усилению;
• характеристики фактической прочности бетона и арматуры после пожара, геометрии сечений конструкций, которые следует принять в расчет по усилению поврежденных конструкций;
• сведения о расчетной схеме здания и поврежденных конструкциях после пожара;
• рекомендуемые методы или принципиальные решения по восстановлению и усилению поврежденных пожаром конструкций.

13УСИЛЕНИЕ И ВОССТАНОВЛЕНИЕ ПОВРЕЖДЕННЫХ ПОЖАРОМ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ. ОСНОВНЫЕ ПОЛОЖЕНИЯ

• состояния конструкций (характера и степени повреждения);
• изменения фактических прочностных характеристик материалов поврежденных конструкций;
• от эксплуатационных и проектных требований к нагрузкам, жесткости, габаритным размерам и пр.
• от экономической эффективности восстановления поврежденных пожаром конструкций по сравнению с возведением новых конструкций.

• при сохранении прежних габаритных размеров - увеличением числа арматуры. При этом процент содержания арматуры не должен превышать максимально допустимое значение согласно СП 63.13330;
• увеличением сечений элементов путем одностороннего или двухстороннего наращивания железобетоном;
• устройством трех, четырехсторонних железобетонных обойм, рубашек;
• устройством разгружающих конструкций, подведенных под усиливаемую конструкцию и работающих совместно с ней: распределительных балок, плит или ферм, а также кронштейнов, выносных опор, предварительно напряженной арматуры, предварительно напряженных распорок, тяжей, накладных хомутов и т.п.

• подъем и общее выправление конструкций;
• ремонт и усиление элементов.

Работы по каждому из указанных этапов можно осуществлять без разгрузки, с разгрузкой, с частичным или полным демонтажем.

Рекомендуется производить восстановление и ремонт по возможности без разгрузки и демонтажа конструкций. К разгрузке следует прибегать лишь в случаях возникновения больших дополнительных напряжений вследствие исключения поврежденных элементов, при отсутствии подъемного оборудования достаточной грузоподъемности и т.д. К частичному или полному демонтажу следует прибегать в случаях тяжелых повреждений, когда демонтаж элемента целесообразнее устройства сложных приспособлений для его ремонта на месте.

Восстановление металлоконструкций без демонтажа следует предусматривать с разгрузкой от временных нагрузок и приведением в проектное положение с помощью домкратов, талей, стоек, распорок и т.д.

Рекомендуются следующие способы усиления стальных конструкций:

• постановка дополнительных ребер, диафрагм и распорок;
• увеличение сечения элементов;
• усиление соединений элементов;
• подведение новых конструкций и изменение конструктивной схемы;
• увеличение пространственной жесткости.

При восстановлении металлоконструкций после пожара применяют, как правило, сочетание нескольких способов усиления.

При разработке проекта усиления или восстановления после пожара строительных конструкций проектные расчеты железобетонных конструкций следует производить по СП 63.13330, металлических конструкций - по СП 16.13330, каменных конструкций - по СП 15.13330, деревянных конструкций по СП 64.13330.

Расчетная оценка пределов огнестойкости усиляемых железобетонных конструкций должна производиться по соответствующим нормативным документам.

В помещениях с агрессивной средой материал усиления и метод защиты от коррозии должен соответствовать СП 28.13330 и СП 72.13330.

АПриложение А. Форма акта предварительного обследования здания (сооружения) после пожара

УТВЕРЖДАЮ:

Руководитель организации

(ФИО)

«___» __________ 20 ___ г.

АКТ ПРЕДВАРИТЕЛЬНОГО ОБСЛЕДОВАНИЯ СОСТОЯНИЯ ЗДАНИЯ, ПОВРЕЖДЕННОГО ПОЖАРОМ

(дата)

(место составления)

• 1 Местная комиссия, назначенная

(кем назначена, наименование, дата, номер документа) в составе председателя

(ФИО, занимаемая должность и место работы) и членов комиссии

(ФИО, занимаемая должность и место работы) выполнивших обследование, составила настоящий акт предварительного обследования причин пожара, произошедшего на

(наименование здания (сооружения), адрес нахождения и принадлежность)

• 2 Краткое описание пожара с указанием даты и времени суток, когда он произошел, время обнаружения пожара, начало и продолжительность горения, максимальная, средняя температура в помещении во время пожара, место нахождения очага пожара, средства тушения пожара (из акта о пожаре)
• 3 Натурные данные о пожаре:
• длительность пожара
• максимальная температура
• 4 Части здания, помещения (оси, этаж), которые необходимо немедленно оградить и в которые не допускаются люди

Время окончания работ по устройству ограждения, ответственные, назначение охраны

• 5 Вывод о необходимости приглашения специалистов для инженерного обследования
• 6 Перечень конструкций, которые необходимо демонтировать или усилить на период детального обследования. Месторасположение конструкций до их демонтажа, место их хранения после

Время окончания работ и ответственные

• 7 Перечень мест, где необходимо сделать подмости, поставить осветительную аппаратуру для выполнения инженерного обследования

Время окончания работ, ответственные

8 Вывод о состоянии электрической проводки, газовой и водопроводной сетей и необходимости принятия дополнительных мер по технике безопасности, пожарной безопасности, санитарии и проведения аварийных работ.

Приложения:

Таблица результатов предварительного обследования,

Схемы зоны распространения пожара на планах и разрезах объекта, фотоснимки, чертежи, зарисовки или описания, зафиксировавшие положение конструкций здания, сооружения до срочной разборки в целях спасения пострадавших, справка о состоянии погоды, материалы опроса свидетелей пожара и другие материалы по усмотрению местной комиссии.

Председатель местной комиссии

(подпись)

Члены комиссии

(подписи)

ТАБЛИЦА РЕЗУЛЬТАТОВ ПРЕДВАРИТЕЛЬНОГО ОБСЛЕДОВАНИЯ ( Форма )

Наименование здания (сооружения) поврежденного пожаром ____________________________________________

Дата происшествия пожара ___________________________________________________________________________

Подписи членов комиссии

Дата

БПриложение Б. Таблицы для ориентировочной оценки степени повреждения строительных конструкций при пожаре

Таблица Б.1 - Оценка степени повреждения железобетонных конструкций при пожаре

Таблица Б.2 - Оценка степени повреждения стальных конструкций при пожаре в зависимости от наличия повреждений

Таблица Б.3 - Критерии сильной и аварийной степеней повреждения стальных конструкций при пожаре

Таблица Б.4 - Оценка степени повреждения каменных конструкций при пожаре

Таблица Б.5 - Оценка степени повреждения деревянных конструкций при пожаре в зависимости от наличия повреждений

ВПриложение В. Данные натурных исследований для определения максимальной температуры в помещении

во время пожара по косвенным признакам

Таблица В.1 - Изменение внешнего вида и формы отдельных предметов, оставшихся после пожара, в зависимости от величины температурного воздействия

Таблица В.2 - Изменение состояния тяжелого бетона на гранитном заполнителе влажностью менее 3% до пожара в зависимости от температуры воздействия пожара

Таблица В.3 - Косвенные признаки температуры воздействия пожара в зависимости от изменения цвета бетона

Таблица В.4 - Температура оплавления различных металлов

Таблица В.5 - Цвета побежалости (цвета окислов на поверхности) стали в зависимости от температуры воздействия

Таблица В.6 - Изменение цвета полимерных покрытий и покрасок при воздействии температуры

Таблица В.7 - Косвенные признаки максимальной температуры среды в помещении при пожаре в зависимости от состояния бумаги, древесины, сажи и копоти

Таблица В.8 - Косвенные признаки температуры среды пожара в зависимости от изменения состояния металлоконструкций

Таблица В.9 - Косвенные признаки температуры среды пожара в зависимости от изменения состояния кирпичной кладки

Таблица В.10 - Косвенные признаки температуры среды пожара в зависимости от изменения состояния гипсовой штукатурки

Таблица В.11 - Косвенные признаки температуры среды пожара в зависимости от изменения состояния цементно-песчаной штукатурки

Таблица В.12 - Косвенные признаки длительности воздействия пожара

ГПриложение Г. Методика расчетной оценки средней температуры среды во время интенсивного горения при пожаре

Расчетная оценка средней температуры среды во время интенсивного горения при пожаре в зависимости от коэффициента проёмности помещения и пожарной нагрузки в помещении выполняется в следующей последовательности: определить по чертежам проекта здания площадь горизонтальных A 1 и вертикальных A 2 проемов (окон, дверей, ворот) помещения; определить площадь поверхности ограждений A 3 ; найти среднюю высоту вертикальных проёмов H ; вычислить значение коэффициента проёмности K 1 для вертикальных проёмов по формуле

определить значение коэффициента K 2 по формуле

где H 1 - средневзвешенное расстояние от плоскости горизонтальных проемов до середины вертикальных проемов; найти значение коэффициента f 2 в зависимости от K 2 по таблице Г.1.

Таблица Г.1

определить значение коэффициента f 1 по таблице Г.2; определить значение приведенного коэффициента проёмности по формуле

определить по таблицам Д.1-Д.4 (приложение Д) значение пожарной нагрузки; вычислить приведенную пожарную нагрузку по формуле

по графикам на рисунках Е.1-Е.6 (приложение Е) определить зависимость температуры в помещении от длительности пожара τ , определить максимальную температуру в помещении во время пожара t max , фактическое время продолжительности интенсивного горения при пожаре τ ф.

Таблица Г.2

ПРИЛОЖЕНИЕ Д

Пожарная нагрузка в зданиях и помещениях различного назначения

Таблица Д.1 - Значение функциональной пожарной нагрузки в зданиях и помещениях различного назначения

Примечания

• 1 Значения пожарной нагрузки в зданиях и помещениях различного назначения приведены в [9].
• 2 При отсутствии необходимых сведений о пожарной нагрузке для того или иного вида производства или здания необходимо пользоваться дополнительной технической литературой.

Зависимость температуры и длительности пожара в помещении

ЕПриложение Е. от пожарной нагрузки

Рисунок Е.1 - Зависимость t -τ для K τ 1= 0,01м 1/2

Рисунок Е.2 - Зависимость t -τ для K τ 1= 0,02 м 1/2 t, °С

1000

1 - qпр

3 - qпр

= 45 МДж/м² ; 2 - qпр

= 225 МДж/м² ;

= 450 МДж/м² ; 4 - qпр

= 900 МДж/м²

Рисунок Е.3 - Зависимость t -τ для K τ 1=0,03м 1/2

1 - qпр

3 - qпр

= 9 МДж/м² ; 2 - qпр

= 27 МДж/м² ;

= 90 МДж/м² ; 4 - qпр

= 180 МДж/м²

Рисунок Е.4 - Зависимость t -τ для K τ 1=0,06м 1/2

1 - qпр

3 - qпр

= 12 МДж/м² ; 2 - qпр

= 60 МДж/м² ;

= 90 МДж/м² ; 4 - qпр

= 240 МДж/м²

Рисунок Е.5 - Зависимость t -τ для K τ 1=0,08м 1/2 t, °С

1100

1000

T, ч

Рисунок Е.6 - Зависимость t -τ для K τ 1=0,12 м 1/2

ЖПриложение Ж. Переход от фактической длительности интенсивного горения при пожаре к эквивалентной длительности стандартного режима пожара

Ж.1 Переход от фактической длительности интенсивного горения при пожаре к эквивалентной длительности стандартного режима пожара осуществляют с использованием зависимости длительности интенсивного пожара от температуры нагрева при стандартном огневом воздействии, приведенной в таблице Ж.1.

Таблица Ж.1 - Зависимость длительности интенсивного пожара от температуры нагрева при стандартном огневом воздействии

Аналитический способ перехода к эквивалентной длительности интенсивного горения осуществляют из равенства площадей

где S ф - площадь на графике под кривой зависимости средней температуры в помещении рассматриваемого пожара от времени, ограниченной τф;

S ст - площадь на графике под кривой зависимости температуры в помещении, развивающейся по стандартной кривой пожара, от времени, ограниченной τ э график на рисунке Ж.2.

Определить τ э из равенства (Ж.1) можно только в том случае, если максимальная температура в помещении рассматриваемого пожара отличается от максимальной температуры стандартного пожара не более, чем на 100 °С. В других случаях τ э определяют графическим способом по Ж 2.

С

АВС - кривая температурного режима фактического пожара; А1В1С1 - кривая температурного режима стандартного пожара Рисунок Ж.1 - График сопоставления стандартного и фактического температурных режимов

Ж.2 Графический способ перехода к эквивалентной длительности интенсивного горения осуществляют с применением графика на рисунке Ж.2.

Переход осуществляют в следующей последовательности:

• определяют разницу максимальных температур фактического пожара t ф max и стандартного t ст max :

• откладывают значение длительности рассматриваемого пожара на оси τф, например, значение τ ф 1 (точка А);
• восстанавливают перпендикуляр из точки А до пересечения с линией значений равных Δt (например, точка В);
• из точки B проводят линию параллельную оси τ ф до пересечения оси τ ст ;
• полученное значение (точка С) - искомое значение эквивалентной длительности интенсивного горения при пожаре τ э . τст - длительность стандартного пожара; τф - длительность фактического пожара; t от - разница в максимальной температуре фактического t ф и стандартного t ст пожаров ( t от = t ф t ст )

Рисунок Ж.2 - График приведения фактического температурного режима к стандартному

ИПриложение И. Графики распределения температур в поперечных сечениях железобетонных конструкций при пожаре

Рисунок И.1 - Колонна из тяжелого бетона сечением 300x300 мм при нагреве с четырех сторон

Рисунок И.2 - Колонна из тяжелого бетона сечением 400x400 мм при нагреве с четырех сторон

Рисунок И.3 - Колонна из легкого бетона сечением 300x300 мм при нагреве с четырех сторон

Рисунок И.4 - Колонна из легкого бетона сечением 400x400 мм при нагреве с четырех сторон

Рисунок И.5 - Балка из тяжелого бетона сечением 160x80 мм при нагреве с трех сторон

Рисунок И.6 - Балка из тяжелого бетона сечением 320x160 мм при нагреве с трех сторон

Рисунок И.7 - Балка из тяжелого бетона сечением 600x300 мм при нагреве с трех сторон

Рисунок И.8 - Балка из легкого бетона сечением 160x80 мм при нагреве с трех сторон

Рисунок И.9 - Балка из легкого бетона сечением 320x160 мм при нагреве с трех сторон

Рисунок И.10 - Балка из легкого бетона сечением 600x300 мм при нагреве с трех сторон

30 мин

120 мин

60 мин

180 мин

240 мин

Рисунок И.11 - Плита из тяжелого бетона толщиной 100 мм при нагреве с одной стороны

Рисунок И.12 - Плита из тяжелого бетона толщиной 200 мм при нагреве с одной стороны

Рисунок И.13 - Плита из легкого бетона толщиной 60 мм при нагреве с одной стороны

30 мин

120 мин

60 мин

100°С

Рисунок И.14 - Плита из легкого бетона толщиной 100 мм при нагреве с одной стороны

Рисунок И.15 - Плита из легкого бетона толщиной 200 мм при нагреве с одной стороны

КПриложение К. Форма заключения по результатам обследования строительных конструкций зданий (сооружений) после пожара

CОГЛАСОВАН О:

Должность руководителя организации- собственника здания, где произошел пожар

УТВЕРЖДАЮ:

Должность руководителя предприятия, где работает эксперт

Подпис ь

(ФИО руководите ля организаци и- собственни ка здания, где произошел пожар

Подпис ь

(ФИО руководителя предприятия, где работает эксперт)

Дата согласовани я

Дата утверждения

О СОСТОЯНИИ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ЗДАНИЯ

ЗАКЛЮЧЕНИЕ (СООРУЖЕНИЯ) ПОСЛЕ ПОЖАРА

СОДЕРЖАНИЕ

ЛИСТ ПОДПИСЕЙ ИСПОЛНИТЕЛЕЙ-ЭКСПЕРТОВ

ВВОДНЫЕ РАЗДЕЛЫ (введение, нормативные ссылки, и т.п.)

I СВЕДЕНИЯ О ПОЖАРЕ

1 Дата происшествия пожара и время, его общая продолжительность, время от начала интенсивного горения до достижения максимальной температуры пожара, причина пожара (если установлена специальной комиссией), место

( очага пожара, значение максимальной средней температуры в помещении во время пожара, пожарная нагрузка (что и где горело).

2 Средства тушения пожара и их воздействие на конструкции.

II ХАРАКТЕРИСТИКА ЗДАНИЯ И КОНСТРУКЦИЙ ДО ПОЖАРА

1 Наименование здания, год постройки, размеры в плане, этажность, число помещений и их краткая характеристика, конструктивная схема здания.

2 Статическая схема конструкций (статически определимая или нет, балки, рамы, арки, и т.д.), материал конструкций (классы бетона и арматуры, их физикомеханические свойства), преднапряженные или нет, типовые или индивидуальные (для типовых указать номер альбома), размеры конструкций.

3 Нагрузка на конструкции (значение, статическая, динамическая, равномерно распределенная, сосредоточенная).

4 Отклонения от проекта, которые были допущены при строительстве.

5 Сведения о состоянии строительных конструкций до пожара.

6 Оценку степени повреждения железобетонных конструкций при пожаре.

III РЕЗУЛЬТАТЫ ИНЖЕНЕРНОГО ОБСЛЕДОВАНИЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ЗДАНИЯ ПОСЛЕ ПОЖАРА

1 Описание дефектов, повреждений и деформаций конструкций и их параметров после пожара.

2 Информация о максимальной температуре нагрева бетонных поверхностей и арматуры при пожаре, длительность их нагрева, распределение температур по поперечному сечению конструкций при максимальной температуре среды во время пожара.

3 Характеристика состояния после пожара каждой конструкции или однотипных групп конструкций, расположенных в зоне пожара, с описанием дефектов, повреждений и деформаций, прогибов, трещин, состояния опираний,

СП 329.1325800.2017 стыков и сварных соединений. Дефектные ведомости и дефектосхемы можно привести как по тексту заключения, так и в приложениях.

4 Результаты оценки расчетной схемы железобетонных конструкций и здания после пожара.

5 Результаты оценки остаточной несущей способности железобетонных конструкций после пожара (указывается при необходимости).

6 Результаты контроля прочностных характеристик материалов.

IV ВЫВОДЫ О ТЕХНИЧЕСКОМ СОСТОЯНИИ ЗДАНИЯ И КОНСТРУКЦИЙ ПОСЛЕ ПОЖАРА

1 Оценка категории технического состояния строительных конструкций и здания (сооружения) в целом после пожара с выводами о возможности дальнейшей эксплуатации здания при ранее существовавших условиях эксплуатации и технологических процессах, которые присутствовали до пожара. Следует ли внести изменения в процессе эксплуатации здания, изменить нагрузки на конструкции.

2 Выводы о необходимости усиления или восстановления конструкций и здания в целом.

3 Перечень конструкций, непригодных к дальнейшей эксплуатации и которые необходимо заменить на новые.

4 Перечень пригодных к дальнейшей эксплуатации конструкций, но требующих усиления или уменьшения действующих на них в процессе эксплуатации нагрузок.

5 Перечень конструкций, требующих небольшого ремонта по их восстановлению.

6 Перечень конструкций, пригодных к дальнейшей эксплуатации без усиления и ремонта под проектные нагрузки.

V РЕКОМЕНДАЦИИ ПО УСИЛЕНИЮ И ВОССТАНОВЛЕНИЮ

КОНСТРУКЦИЙ ПОСЛЕ ПОЖАРА

1 Перечень конструкций, которые подлежат замене, восстановлению или усилению с кратким описанием дефектов.

2 Характеристики фактической прочности бетона и арматуры, а также фактической геометрии остаточных сечений железобетонных конструкций после пожара, которые следует принять в расчет по усилению поврежденных конструкций.

3 Сведения о расчетной схеме здания и поврежденных конструкций после пожара.

4 Рекомендуемые принципиальные решения по восстановлению и усилению поврежденных пожаром конструкций.

Приложения: Графические материалы, фотодокументы и другие обосновывающие материалы, а также разрешительные документы - лицензия или свидетельство СРО, дающие право на проведение работ в области пожарной безопасности.

ЛПриложение Л. Основные буквенные обозначения

Rbn нормативное значение прочности на сжатие бетона при нормальной температуре;

Rbnt - нормативное значение прочности на сжатие бетона, подвергавшегося воздействию повышенных и высоких температур при пожаре;

Rsn -нормативное значение сопротивления растяжению арматуры при нормальной температуре;

Rs расчетное значение сопротивления растяжению арматуры при нормальной температуре;

Rsnt -нормативное значение сопротивления растяжению арматуры, подвергавшейся воздействию повышенных и высоких температур при пожаре; Rsc расчетное сопротивления сжатию арматуры при нормальной температуре; подвергавшейся

Rsct -расчетное сопротивление сжатию арматуры, воздействию повышенных и высоких температур при пожаре;

Rsw -расчетное сопротивление растяжению поперечной арматуры при нормальной температуре;

Rswt -расчетное сопротивление растяжению поперечной арматуры, подвергавшейся воздействию повышенных и высоких температур при пожаре;

Еb модуль упругости бетона при нормальной температуре;

Еbt модуль упругости бетона при температурном воздействии пожара;

Еs модуль упругости арматуры при нормальной температуре;

Еst -модуль упругости арматуры при температурном воздействии пожара; β b и β s -коэффициенты условий работы, учитывающие изменение модулей упругости бетона и арматуры в охлажденном состоянии после температурного воздействия пожара; γbt -коэффициент условий работы бетона, учитывающий изменение прочности на сжатие бетона в охлажденном состоянии после температурного воздействия пожара; γst , γ' st -коэффициенты условий работы, учитывающий изменение сопротивлений арматуры растяжению и сжатию в охлажденном состоянии после температурного воздействия пожара; σ sp -значение предварительного напряжения в напрягаемой арматуре до пожара; σ spt -остаточное значение предварительного напряжения в арматуре после температурного воздействия пожара (в % от исходного значения при изготовлении); t s -температура нагрева арматуры при пожаре; t температура среды в зоне пожара; t н -температура среда в помещении до начала пожара;

Характеристики длительности пожара τ длительность пожара (мин); τ ф -фактическая длительность интенсивного горения при пожаре, определенная специалистом-экспертом в ходе инженерного обследования; τ п -длительность пожара, определяемая по натурным данным (по остаткам обгорелой древесины); τ 1 -фактическая длительность интенсивного горения при пожаре, зафиксированная в акте предварительного обследования; τ э -эквивалентная длительность интенсивного горения при стандартном режиме пожара.

Библиография

1. [1] Федеральный закон от 21 декабря 1994 г. №69-ФЗ «О пожарной безопасности»
2. [2] Федеральный закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
3. [3] Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»
4. [4] Приказ Министерства строительства Российской Федерации от 6 декабря 1994 г. №17-48 «О порядке расследования причин аварий зданий и сооружений на территории Российской Федерации»
5. [5] Приказ Минтруда России от 01 июня 2015 г. № 336н «Об утверждении правил по охране труда в строительстве».
6. [6] СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования
7. [7] СНиП 12-04-2002 Безопасность труда в строительстве. Часть 2. Строительное производство
8. [8] Методические рекомендации по оценке свойств бетона после пожара, НИИЖБ, 1985
9. [9] МДС 21-1-98 Предотвращение распространения пожара. Пособие к СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»
