СП 425.1325800.2018 «Инженерная защита территорий от эрозионных процессов. Прави»

7.1Противоэрозионные мероприятия

• биологические типы укреплений;
• планировку территорий и водоотводные мероприятия.

Противоэрозионные сооружения следует разделять:

• на защитные покрытия и закрепления грунтов;
• комбинированные конструкции;
• конструкции из габионов матрацно-тюфячного типа;
• решетчатые конструкции.

Для территорий сельскохозяйственного назначения к мероприятиям по инженерной защите от эрозионных процессов следует также относить агрокультурные мероприятия (чередование сельскохозяйственных культур (севооборот), применение соответствующих методов обработки и пр.).

7.1.2 Биологические типы укрепления

• 7.1.2.1 Биологические типы укреплений выполняются путем посева семян:
• многолетних трав;
• древесных растений (кустарники, деревья, лианы и т. д.).

Укрепление эрозионно-опасных территорий многолетними травами следует выполнять:

• механизированным посевом;
• гидропосевом;
• одерновкой.
• 7.1.2.2 При укреплении эрозионно-опасных территорий посадкой древесных растений допускаются:
• посадка кустарника;
• лесопосадка;
• плетневое укрепление;
• укрепление хлыстами;
• укрепление хворостяной выстилкой.
• 7.1.2.3 Посадка древесных растений предназначена для укрепления территорий, сложенных грунтами, склонных к возникновению оплывин.
• 7.1.2.4 Плетневые укрепления, укрепление хлыстами, хворостяные выстилки, а также их сочетания применяют для укрепления территорий, подвергающихся регулярному воздействию ливней.
• 7.1.2.5 При посеве многолетних трав к числу наиболее эффективных относятся следующие травы: овсяница луговая, овсяница красная и ампле, райграс пастбищный и райграс многоукосный, мятлик луговой, мятлик обыкновенный, полевица белая, полевица обыкновенная, полевица побегоносная, тимофеевка.

7.1.2.6 Посев проводится ранней весной или в августе-сентябре в тихую, безветренную погоду. Для равномерного посева необходимо одну половину семян высевать в одном направлении, а вторую половину -в противоположном.

• 7.1.2.7 Равномерность посева трав достигается первоначальным высевом и заделкой сначала крупных семян, а затем мелких.
• 7.1.2.8 Посадку многолетних трав гидропосевом допускается выполнять на территориях с высотой склонов до 12 м и крутизной 1:1,5-1:1.
• 7.1.2.9 Для быстрого озеленения и закрепления крутых склонов (откосов) применяют одерновку. Источниками дернины являются естественные луга, участки культурного газона и профильные хозяйства по выращиванию дернины.

7.1.2.10 Конструкция укрепления при одерновке включает:

• пластины, полосы, рулоны готового дерна;
• слой растительного грунта (торфогрунтовой смеси) для заполнения швов и пространства между дерниной, для создания слоя растительного грунта на поверхности откоса (при необходимости);
• крепление в виде кольев, спиц, анкеров, шпилек и т. д. длиной 200-300 мм;
• семена трав для подсева.

7.1.2.11 Эффективным заменителем лугового дерна являются торфодерновые ковры, представляющие собой специально выращенную на торфяной основе тонкую (толщиной до 30 мм) дернину. Они эластичны, легко сворачиваются в рулоны, имеют требуемый состав травостоя.

Торфодерновые ковры выращиваются непосредственно на торфяной залежи верхового типа или специальных полигонах (площадках с цементобетонным или пленочным покрытием) с использованием низинного торфа. Процесс одерновки откоса торфодерновыми коврами аналогичен использованию лугового дерна. Размеры ковров устанавливаются в зависимости от их прочности: 0,5×1,0 м или 1,0×1,5 м. Транспортируются торфодерновые ковры свернутыми в рулоны.

7.1.2.12 Посадку древесных растений (кустарники, деревья, лианы и т. д.) обычно выполняют на склонах крутизной более 3° для предупреждения эрозии и дефляции, а также для защиты от разрушающего действия растущих оврагов, размываемых балок, селевых потоков и оползней.

7.1.2.13 В качестве посадки древесных растений используются в первую очередь быстрорастущие, быстроукореняющиеся и корнеотпрысковые породы (акация белая, аморфа, айва обыкновенная, барбарис, бирючина, боярышник, бузина красная, вишня степная, береза обыкновенная, жимолость обыкновенная, ирга обыкновенная, ирга остролистная, ива пурпурная, калина, клен татарский, лох узколистный, облепиха, сирень, скумпия, смородина золотистая, терн, черемуха поздняя, шиповник, яблоня дикая и т. д.).

7.1.2.14 В трудных лесорастительных условиях посадка древесных растений допускается в наиболее увлажненных грунтах. Рекомендуется выше по склону высаживать корнеотпрысковые породы кустарников, а ниже - древесные породы.

7.1.2.15 Допускается применять загущенные посевы древесных и кустарниковых пород, имеющих недорогие семена с высокой грунтовой всхожестью и всходы, устойчивые к трудным лесорастительным условиям (акация желтая, аморфа, клен ясенелистный и др.).

7.1.2.16 Для закрепления растущих оврагов и размываемых балок создаются приовражные и прибалочные лесные полосы, а при благоприятных условиях - плодовоягодные насаждения и насаждения из быстрорастущих пород по откосам и дну оврагов.

7.1.3 Планировка территорий и водоотводные мероприятия

7.1.3.1 Изменение рельефа эрозионно-опасных территорий следует проектировать преимущественно при полускальных и дисперсных грунтах в отсутствие стесняющих условий.

7.1.3.2 Изменение рельефа посредством уменьшения угла наклона их поверхности (уположения) следует проектировать для сравнительно невысоких (до 12-15 м) склонов:

• в случае сложения их грунтами, дающими в процессе выветривания мелкие обломки (например, сланцами, мергелями, аргиллитами и т. д.), при доведении крутизны уполаживаемого участка до угла, меньшего угла естественного склона (откоса) грунтов, слагающих его;
• при совпадении основной ярко выраженной системы поверхностей ослабления (трещин, слоистости) с поверхностью уполаживаемого склона (откоса); при этом допускается создание как постоянного заложения по всей высоте уполаживаемого откоса, так и ломаного.

7.1.3.3 Проектирование рельефа высотой более 12-15 м должно осуществляться путем террасирования или уположения. Размеры террас и расстояния между ними по высоте обусловливаются способом производства земляных работ и условиями механизированной очистки откосов уступов от неустойчивых обломков горных пород в процессе эксплуатации. Высота уступов должна приниматься не менее 7-8 м, а ширина полок - не менее 58 м. Крутизна откосов уступов террас должна определяться расчетом. Водоотвод с полок (террас) следует предусматривать за счет придания им продольного и поперечного уклона, а также прокладкой канав и лотков.

7.1.3.4 Водоотводные мероприятия выполняют в целях отвода временных водотоков с территорий, подверженных эрозии. В рамках противоэрозионной защиты в состав работ по проектированию водоотводных устройств входят:

• определение объема стока к водоотводным устройствам водосборного бассейна;
• выбор вида, размеров и местоположения водоотводного устройства;
• назначение продольного уклона и скорости течения воды, исключающих возможность заиливания или размыва русла при принятом типе укрепления откосов и дна.
• 7.1.3.5 Минимальные размеры и другие параметры водоотводных устройств следует назначать на основе гидравлических расчетов.
• 7.1.3.6 По месту создания водоотводные сооружения можно классифицировать на сооружения на водосбросной площади и вершинные водосбросные сооружения.
• 7.1.3.7 На водосбросной площади в рамках противоэрозионной защиты устраивают земляные сооружения, которые по характеру воздействия на сток делятся на следующие виды:
• сооружения, задерживающие поверхностный сток (валы-террасы, водозадерживающие валы);
• сооружения, обеспечивающие безэрозионный сброс поверхностного стока (распылители стока и нагорные канавы).

7.2Противоэрозионные сооружения

7.2.1 Защитные покрытия и закрепление грунтов

• 7.2.1.1 Защитные покрытия и закрепление грунтов применяют для повышения местной устойчивости склонов (откосов), консолидации массивов, предотвращения эрозии, уменьшения инфильтрации в грунт поверхностных вод, предотвращения выветривания и т. д.
• 7.2.1.2 Защитные покрытия и закрепление грунтов выполняют путем:
• пневмонабрызга;
• инъектирования и заделки трещин (углублений).
• 7.2.1.3 Пневмонабрызг применяют для создания защитных покрытий на относительно ровных склонах (откосах) высотой 5-20 м. Покрытие из пневмонабрызга выполняют путем нанесения вяжущих на защищаемую поверхность по предварительно навешенной на склоне (откосе) и закрепленной анкерами металлической сетке.
• 7.2.1.4 Инъектирование и заделку трещин (углублений) применяют для закрепления скальных трещиноватых склонов (откосов) и выполняют путем инъекции или заполнения их вяжущими. Инъектирование применяют при наличии сквозной системы трещиноватости, позволяющей раствору, нагнетаемому через скважины, проникнуть во все или большинство прилегающих трещин. В противном случае, а также при наличии крупных трещин (углублений) выполняют их заделку с дневной поверхности.

7.2.2 Комбинированные конструкции

• 7.2.2.1 К комбинированным относятся конструкции, состоящие из геосинтетического каркаса, заполненного грунтом с семенами растений или без них в зависимости от условий применения конструкции. Противоэрозионные комбинированные сооружения следует разделять:
• на конструкции, препятствующие размыву и смыву грунтов (биоматы, геоматы, георешетки, геосетки и т. д.);
• конструкции для отвода временных водотоков (геодрены).
• 7.2.2.2 Конструкции укрепления с использованием биоматов применяют для обеспечения местной устойчивости склонов (откосов).

Как правило, биоматы состоят из следующих элементов:

• уплотненного поверхностного слоя грунта;
• волоконного мата толщиной 10-30 мм;
• монтажных и несущих анкеров длиной 200-400 мм;
• растительного грунта с семенами трав.
• 7.2.2.3 Применение биоматов целесообразно для территорий с неблагоприятными для развития травяного покрова климатическими условиями в случае:
• интенсивного размыва грунта для защиты семян от вымывания;
• защиты от эрозии на период формирования растительного покрова.
• 7.2.2.4 Геоматы чаще всего используют в комбинации с биологическими и водоотводными типами укрепления. В сочетании с биологическими типами укрепления в виде посева многолетних трав (механизированный посев по предварительно нанесенному на склоны (откосы) растительному грунту слоем не менее 100-150 мм с содержанием гумуса не менее 2 %, гидропосев с мульчированием) геоматы допускается укладывать на поверхность склона под наносимый растительный грунт с посевом трав на его поверхность для создания более плотного травяного покрова, выравнивания влажностного режима.

7.2.2.5 Для районов с неблагоприятными климатическими условиями геоматы следует укладывать на поверхность растительного грунта с предварительным посевом под него многолетних трав. На поверхности геомата устраивают замыкающий грунтовый слой толщиной 50-100 мм.

7.2.2.6 Также к комбинированным конструкциям относятся сооружения на основе георешеток (геосеток).

7.2.2.7 Типовая конструкция укрепления эрозионных склонов представляет собой сплошное гибкое покрытие из георешетки (геосетки), повторяющее рельеф поверхности и включающее:

• дренирующую прослойку из рулонного геосинтетического нетканого материала, уложенной на уплотненный слой грунта;
• объемный модуль;
• заполнитель (растительный грунт с посевом семян; грунт, обработанный вяжущим; торфопесчаная смесь);
• монтажные анкеры;
• несущие анкеры;
• разделительную фильтрующую прослойку из геосинтетических материалов (при необходимости);
• упорную конструкцию (при необходимости).

7.2.2.8 Георешетки (геосетки) предназначены для объемного армирования грунта или материала заполнителя в целях образования композитного слоя, обладающего улучшенными по отношению к заполнителю эксплуатационными свойствами. Композитный слой обладает повышенной жесткостью, прочностью, распределяющей способностью, стойкостью к воздействию динамических нагрузок, поверхностному размыву, воздействию неравномерных деформаций.

7.2.2.9 Выбор типа георешетки (геосетки) определяется областью и условиями их применения. В зависимости от условий применения предъявляются требования к геометрическим параметрам и другим свойствам.

7.2.2.10 Согласно классификации ГОСТ Р 55028 геодрены относятся к комбинированным геосинтетическим материалам, состоящим из дренажного ядра из геосинтетических материалов разных видов, формирующего объемную структуру, и расположенных над и под дренажным ядром слоев фильтра из нетканого геотекстильного материала. Дренажное ядро обеспечивает повышенную водопроницаемость в плоскости геодрены, фильтр -отсутствие (ограничение) кольматации геодрены частицами окружающего грунта.

7.2.2.11 Геодрены в рамках противоэрозионной защиты территорий выполняют функцию дренирования, а также гидроизоляции поверхностных грунтов. Основной целью применения геодрен является обеспечение осушения грунтов при повышенном притоке воды на эрозионно-опасные территории.

7.2.2.12 В зависимости от области применения, необходимости выполнения дополнительных функций гидроизоляции в дренажных системах могут применяться существенно различающиеся разновидности геодрен. Их объединяет наличие повышенной водопроницаемости минимум в одном направлении в плоскости полотна и высокой водопроницаемости фильтра нормально к плоскости полотна по крайней мере с одной стороны от дренажного ядра.

7.2.3 Конструкции из габионов матрацно-тюфячного типа

7.2.3.1 Габионные конструкции применяют в качестве противоэрозионного крепления, противоразмывного фартука в берегозащитных сооружениях. Они служат для облицовки каналов в водопропускных и водоотводных сооружениях.

7.2.3.2 По конструктивному исполнению в качестве противоэрозионных сооружений допускается применять габионы матрацно-тюфячного типа. Выделяют следующие особенности проектирования габионных конструкций матрацно-тюфячного типа:

• коэффициент пористости габионов при ручной укладке каменного материала должен составлять 0,25-0,35;
• матрацно-тюфячные габионы на крутых откосах следует закреплять к основанию несущими анкерами из арматуры длиной, определяемой согласно методике расчета, изложенной в разделе 8;
• уклон естественных склонов и заложение откосов насыпей, защищаемых матрацно-тюфячными габионами, определяются в зависимости от устойчивости и прочности грунта основания.

7.2.3.3 Для заполнения габионов матрацно-тюфячного типа допускается использовать каменный материал метаморфических или изверженных пород.

7.2.4 Решетчатые конструкции

7.2.4.1 Допускается применение железобетонных решетчатых конструкций в качестве мероприятий противоэрозионной защиты при наличии интенсивного размыва грунта водными потоками.

7.2.4.2 Решетчатые конструкции следует применять для защиты территорий от эрозии взамен травосеяния и одерновки в случаях затрудненности или неэффективности посева многолетних трав, а также при отсутствии растительного грунта на территории.

7.2.4.3 Решетчатые конструкции представляют собой решетку с ячейками заданного размера, образованную сборными железобетонными элементами, объединенными стыками с забивкой металлических штырей или железобетонных сваек.

• 7.2.4.4 В качестве заполнителя ячеек решетчатых конструкций применяют растительный грунт, торфопесчаную смесь, местный непучинистый грунт с последующим механизированным посевом трав или гидропосевом.

8.1Определение участков размыва поверхностными водами

Скорость воды на n -м участке устанавливают согласно выражению

где m с - гидравлическая шероховатость склонов (откосов), принимаемая согласно таблице 8.1; φ( J к) - функция косого уклона поверхности, принимаемая по таблице 8.2; i ст( n ) - интенсивность стока на n -м участке, мм/мин.

Таблица 8.1 Гидравлическая шероховатость склонов (откосов)

Таблица 8.2 Функции косого уклона поверхности

СП 425.1325800.2018

где i пв( n ) - интенсивность поступления воды на n -м участке, мм/мин; i вп( n ) - интенсивность впитывания на n -м участке, мм/мин.

где i д - расчетная интенсивность дождя, мм/мин, принимаемая по таблице 8.3;

• a - витрина односкатной или половина двухскатной проезжей части по направлению косого уклона, м; b - ширина обочин по направлению косого уклона, м.

Таблица 8.3 Расчетная интенсивность дождя

• для участка n = 2:
• для участка n = 3:

где i пв( n ) , i пв( n 1) - интенсивность поступления воды на ниже- и вышележащие участки, мм/мин; i ст( n ) , i ст( n - 1) - интенсивность стока и впитывания на ниже- и вышележащем участке, мм/мин; i ст(1) -интенсивность стока с обочины, мм/мин.

где C - коэффициент впитывания, принимаемый по таблице 8.4.

Таблица 8.4 Значения коэффициента впитывания грунтов

где V 1 - допускаемая средняя скорость потока, принимаемая по таблице 8.5; hn - глубина слоя воды, м.

Таблица 8.5 Допускаемые (неразмывающие) скорости

8.1.9 Глубину водного потока определяют по формуле

8.2Расчет параметров упорных конструкций

• назначение массы упорной конструкции по условию устойчивости основной конструкции укрепления на откосе;
• определение силы пассивного сопротивления упорной конструкции сдвигу по основанию;
• определение значения заглубления подошвы упорных конструкций;
• назначение параметров упорных конструкций по условиям фильтрационной прочности основания и собственно упорной конструкции.

где Q уп - вес упорной конструкции, т;

Q к - расчетный вес конструкции укрепления откоса, т; α - угол наклона откоса к горизонту, градус; f, f уп - коэффициенты трения конструкции укрепления по поверхности откоса и упора по основанию в плоскости сдвига соответственно; γ f - коэффициент перегрузки, принимаемый равным 0,9.

Значение пассивного сопротивления Ed определяют согласно условию

где Ep,d - расчетное пассивное сопротивление; γ c ′ - коэффициент условия работы, принимаемый в зависимости от соотношения модулей деформации материала упорной конструкции Es и основания Ef .

Ef

интерполяцией, где Es - модуль деформации материала упора;

Ef - модуль деформации грунта основания;

Er - давление покоя;

Ep,d - расчетное пассивное сопротивление.

где Q упф - фактический вес упорной конструкции, т;

S' - площадь поверхности сдвига упорной конструкции, м² ; α' - угол наклона поверхности сдвига (подошвы упорной конструкции) к горизонту, градус; φmin - угол внутреннего трения, градус; c min - удельное сцепление грунта по поверхности сдвига, кПа.

СП 425.1325800.2018 где ρуп - удельный вес материала упорной конструкции, т/м³ ; h уп - высота упорной конструкции, м; ν - коэффициент поперечной деформации материала упорной конструкции.

8.3Расчет параметров конструкций на основе георешеток

где Σ Т уд - сумма удерживающих сил, определяемая по формуле

здесь Т тр - удерживающее усилие, создаваемое трением и сцеплением по поверхности скольжения;

Т узл анк - дополнительное усилие сопротивления, возникающее в узлах с анкером;

Т осн - величина пассивного отпора при упоре конструкции укрепления в основание земляного полотна;

Т анк - удерживающее усилие за счет крепления конструкции с помощью дополнительных несущих анкеров;

Т вес - сдвигающее усилие от веса конструкции укрепления, определяемое по формуле

Здесь N - число модулей в конструкции укрепления, определяемое по формуле

где L - высота склона (откоса), м (см. 8.3.2);

A - длина модуля в растянутом состоянии в направлении растяжения; h' - высота заполнителя с учетом его избыточной толщины (30-50 мм) над георешеткой высотой h ; γзап - объемный вес материала-заполнителя; а - длина ячейки в растянутом состоянии в направлении растяжения; b - ширина ячейки в растянутом состоянии; β0 - угол заложения склона (откоса), принимаемый по таблице 8.6; n яч - количество ячеек в каждом модуле, определяемое по формуле

здесь n яч дл - число ячеек по длине модуля в направлении растяжения (см. 8.3.3); n яч шир - число ячеек по ширине модуля (см. 8.3.4).

Таблица 8.6 Значения угла заложения склона (откоса) β0 в зависимости от величины заложения 1: m

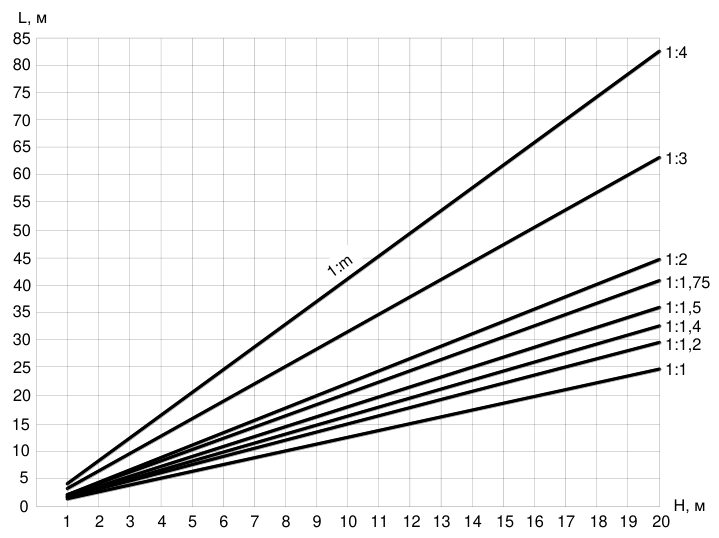

Рисунок 8.1 -Определение длины склона (откоса) L в зависимости от высоты H и величины заложения склона (откоса) 1: m

где при h расч > h следует принимать h ≥ h расч ; d к - максимальная крупность зерен материала-заполнителя. Для песчаных, глинистых, растительных, торфяных грунтов d к = 2,5; φз - угол естественного откоса материала-заполнителя. При отсутствии данных лабораторных испытаний может быть принят согласно таблице 8.7 или из условия φз ≈ φзап, где φзап - угол внутреннего трения материала-заполнителя.

Таблица 8.7 Ориентировочные значения угла естественного откоса φз для различных материалов - заполнителей решетки

где φ '' , c'' - значения угла внутреннего трения и сцепления грунта (материалазаполнителя) по поверхности скольжения (откоса) соответственно.

здесь φзп, с зп , φ зап , с зап - значения угла внутреннего трения и сцепления грунта (материала) склона (откоса) и материала заполнителя георешетки соответственно.

где R ш - прочность шва георешетки;

К ш - коэффициент, учитывающий возможные повреждения при строительстве и длительное воздействие нагрузок (рекомендуемое значение К ш = 4); nузл анк - минимальное количество заанкеренных узлов в каждом модуле, назначаемое по технологическим соображениям.

где φосн - угол внутреннего трения грунта основания в естественном состоянии, градус.

где В уп - суммарная ширина упора, приходящаяся на длину одного модуля георешетки; h загл - глубина заглубления упора в грунт земляного полотна; γуп - объемный вес материала упора;

S уп

• площадь поперечного сечения упора; γocн - объемный вес грунта основания земляного полотна; φосн - угол внутреннего трения грунта основания.

• определяют нагрузку, воспринимаемую несущими анкерами, по формуле

• определяют несущую способность единичного анкера Т' анк по условиям прочности материала анкера на разрушающую нагрузку при сдвиге (срезе) по формуле (8.38) или по условию прочности шва георешетки по формуле (8.39):

Принимают:

где R анк пр - сопротивление материала анкера разрушению при сдвиге (срезе);

1,4 - коэффициент запаса по материалу анкера;

Т анк - площадь поперечного сечения анкера.

Таблица 8.8 Ориентировочные значения несущей способности одиночных стальных анкеров по материалу T анк мат

Максимальную требуемую глубину забивки анкера l анк следует определять по формуле

где d анк - ширина (диаметр) анкера; qsk - касательное сопротивление грунта. Для крупнообломочных грунтов qsk = 200 кПа; для песчаных и гравелистых грунтов qsk = 150 кПа; для супесчаных, суглинистых и глинистых грунтов qsk = 100 кПа.

Определяют усилие от нагрузки, воспринимаемое грунтом земляного полотна от единичного анкера. Для анкеров, равномерно расположенных по плоскости откоса, усилие Р анк определяется по формуле (8.42), для анкера на бровке земляного полотна - по формуле (8.43):

где βанк - угол наклона анкера от нормали к плоскости скольжения откоса.

где а 1 , а 2 , а 3 -коэффициенты, определяемые по таблице 8.9 по значению коэффициента внутреннего трения грунта земляного полотна.

Таблица 8.9 Значения коэффициентов a 1, a 2, a 3 в зависимости от угла внутреннего трения и вида грунта земляного полотна

Примечание - При промежуточных значениях коэффициенты принимают по интерполяции.

9.1Противоэрозионные мероприятия

9.1.1 Биологические типы укрепления

9.1.1.1 Биологические типы следует применять для укрепления территорий крутизной не более 45°, сложенных дисперсными и полускальными (легковыветривающимися) грунтами и подверженных воздействию эрозионных процессов. Биологические типы укрепления обеспечивают защиту от эрозионных процессов за счет укрепления грунта и отведения излишней влаги корневой системой растений.

9.1.1.2 Подбор растений, их размещение в плане, типы и схемы посадок следует назначать в соответствии с почвенно-климатическими условиями, особенностями рельефа и эксплуатации откоса (склона), а также с учетом требований к охране окружающей среды и эстетичности.

9.1.1.3 В районах с отрицательными зимними температурами воздуха откосы выемок должны быть укреплены боярышником, можжевельником, шиповником и другими морозоустойчивыми растениями. В южных районах в качестве покровной растительности рекомендуется применять лианы (ломонос, пуэрарию) и вегетативно размножающиеся кустарники с широкой кроной, в качестве барьерной - посадки кустарников и деревьев с большой степенью кущения; на избыточно увлажненных склонах целесообразно применять эвкалипт и бамбук. Посадку кустарников или деревьев, обладающих развитой корневой системой, необходимо комбинировать с посевом многолетних трав.

9.1.1.4 Биологические типы включают в себя следующие варианты укрепления:

• создание задернения поверхности откоса методом посева многолетних трав по слою растительного грунта или торфогрунтовой смеси;
• создание задернения поверхности откоса методом гидропосева многолетних трав;
• создание задернения поверхности откоса методом укладки готового дерна (одерновка);
• посадка кустарника и лесопосадка;
• плетневые прорастающие укрепления и прорастающая выстилка.

9.1.1.5 Посев многолетних трав на откосах (склонах) крутизной до 35° допускается без других вспомогательных средств защиты, а при большей крутизне - с пропиткой грунта вяжущими материалами или с использованием биоматов.

9.1.1.6 Посев многолетних трав должен осуществляться по слою растительного грунта толщиной не менее 100 мм. При недостатке растительного грунта допускается покрывать выветрившиеся скальные склоны (откосы) местным делювиальным грунтом.

9.1.1.7 Укрепление территорий методом посева многолетних трав включает:

• слой растительного грунта или торфогрунтовой смеси (при содержании гумуса не менее 15 % по массе с толщиной слоя грунта с данными характеристиками не менее 0,5 м);
• семена многолетних трав.

9.1.1.8 Для посева следует использовать семена многолетних трав районированных и перспективных сортов, удовлетворяющих требованиям ГОСТ Р 52325, ГОСТ 12038 по чистоте, содержанию семян сорняков, всхожести, наличию посторонних запахов и целостности упаковки. Смеси трав должны быть допущены к применению в порядке, установленном действующим законодательством Российской Федерации, по отдельным компонентам (видам семян), входящим в смесь.

9.1.1.9 Для укрепления склонов (откосов) используют смеси семян многолетних (от двух до восьми лет и более) трав подобранного состава, самовозобновление которых позволяет получить постоянный травяной покров на поверхности эрозионно-опасных территорий. При составлении смесей трав необходимо комбинировать семена трав нескольких видов, дающих всходы в минимальные сроки, и видов, образующих впоследствии прочный дерн.

9.1.1.10 При составлении трехкомпонентной смеси допускается следующее соотношение трав:

• корневищно-злаковые травы - 35 %-55 %;
• рыхлокустовые злаковые травы - 30 %-50 % (меньшие значения для грунтов растительного слоя, большие значения - для тяжелых связных грунтов);
• стержнекорневые бобовые травы - 5 %-20 % (5 %-10 % - регионы с достаточным увлажнением, 10 %-20 % -регионы с недостаточным увлажнением).

9.1.1.11 Грунты растительного слоя (торфогрунтовые смеси) по составу, степени пригодности для землевания, экологической чистоте и содержанию семян сорных растений должны соответствовать требованиям ГОСТ 17.4.2.01, ГОСТ 17.4.2.02. Содержание органических веществ в грунте растительного слоя (при посеве на откос без применения растительного грунта) не должно быть менее 1,5 %. Торфогрунт (с зольностью торфа до 50 %) по объему в рыхлом состоянии должен содержать 40 % торфа и 60 % песка или 30 % торфа и 70 % суглинка.

9.1.1.12 При дисбалансе содержания основных питательных веществ (менее 1,5 % гумуса, фосфора менее 15-30 мг/100 г почвы, калия менее 7-10 мг/100 г почвы) требуемое недостающее количество питательных веществ вводится в виде минеральных (ГОСТ Р 51520) или соответствующих органических удобрений (ГОСТ 26712). Допускается вносить фосфорные и калийные удобрения; суперфосфат с содержанием 14 %-20 % питательных веществ (норма 300-400 кг на 1 га) и калийную соль или хлористый калий (по 150-200 и 100-120 кг на 1 га соответственно).

9.1.1.13 Укрепление эрозионно-опасных территорий методом гидропосева с мульчированием включает механизированную обработку поверхности смесью (семена, эмульсия, мульчирующая смесь, удобрения, биостимулянты, вода), распределяемой по разрыхленному поверхностному слою грунта или в растительный грунт и образующей временный слой, обеспечивающий прорастание, рост и защиту травяного покрова.

9.1.1.14 В качестве мульчирующих компонентов допускается применение термически обработанных волокон древесины, целлюлозы, смесей с синтетическими волокнами и закрепителями, древесных опилок, торфяной крошки и т. д.

9.1.1.15 Одерновку следует различать:

• сплошную с применением штучного или рулонного дерна;
• в клетку или в ленту с посевом трав, без посева трав с заполнением клеток строительными материалами.

9.1.1.16 Конструкцию укрепления по способу сплошной одерновки применяют для создания травяного покрова на небольших площадях. Покрытие формируют путем плотной сплошной укладки штучного (или раскаткой рулонного) дерна по шахматной схеме по грунту склона (слою растительного грунта или торфогрунтовой смеси) с последующим креплением дерна, заполнением швов между дернинами растительным грунтом и дополнительным засевом швов семенами трав.

9.1.1.17 Укрепление по способу одерновки в клетку (ленту) применяется как альтернатива сплошной одерновки в целях экономии расхода дерна, а также в случае опасности оползания сплошного растительного слоя. Покрытие формируется путем раскладки полос или карт дерна по поверхности склона в виде сетки (клетки) с ячейками 1,5×1,5 м (1,0×1,0 м) и сплошных полос дерна, укладываемых в три ряда и более по подошве склона, и одной полосой по бровке.

9.1.1.18 Площадь склона и швы между дернинами заполняют растительным грунтом (торфогрунтовой смесью) и засевают семенами многолетних трав. При укреплении по способу одерновки в клетку без посева трав задернение грунта внутри ячеек происходит в процессе последующего осеменения трав уложенного дерна.

9.1.1.19 Наиболее устойчивый газон дает смесь из трех-четырех видов трав. Площади, подлежащие задернению, выравнивают и вспахивают на глубину 250-270 мм. В них должны быть внесены удобрения, а также должны быть проведены мероприятия по борьбе с сорняками. На участки, лишенные питательного слоя, следует уложить плодородную почву (толщиной не менее 100 мм). Глубину заделки, в зависимости от крупности семян, принимают 520 мм.

9.1.1.20 Посадка кустарников и лесопосадка формируется путем одиночной или гнездовой посадки свежезаготовленных черенков, кольев, прутьев двух- или трехлетних побегов, а также саженцев кустарников или деревьев с густой наземной порослью, мощной корневой системой, вегетативным размножением, не требовательных к условиям плодородия. При выборе породы предпочтение следует отдавать местным видам. Характеристики и требования к посадочному материалу определены в ГОСТ 24909, ГОСТ 25769, ГОСТ 26869, ГОСТ 28055.

9.1.1.21 Одиночную посадку черенков проводят в лунки или щели, которые располагаются по склону в шахматном порядке наклонными рядами под углом 35°-40° к горизонту. Минимальное расстояние между рядами должно составлять 0,8 м, между лунками в ряду -0,4 м. Глубина посадки допускается 0,45-0,60 м. Головка черенка должна возвышаться над поверхностью грунта на 0,1-0,2 м.

9.1.1.22 Гнездовую посадку черенков проводят в лунки по пять-шесть черенков, располагаемые по склону рядами в шахматном порядке при минимальном расстоянии между рядами 0,8 м и 0,5 м между лунками.

9.1.1.23 Расстояние между деревьями при посадке зависит от формы и размера кроны взрослого дерева и составляет в зависимости от породы 3-8 м.

9.1.1.24 На склонах со смытыми и слабо развитыми почвами деревья и кустарники следует высаживать рядами в лунки или ямы глубиной 0,150,35 м. Расстояние между рядами следует принимать 1,0-2,0 м для деревьев и кустарников, 2,0×2,0 м - для лиан.

9.1.1.25 При посадке лесных полос ширину междурядий принимают равной 1,5-2,5 м, а расстояние в ряду - 0,5-0,7 м. Лесные полосы допускается размещать вдоль границ оврагов и балок на расстоянии не менее 5 м от бровок. В зависимости от рельефа, а также от направления и концентрации поверхностного стока ширину приовражных (прибалочных) лесных полос принимают равной от 20 до 50 м. Ширину междурядий принимают равной 2,53,0 м, а расстояния в ряду - 0,5-0,7 м.

9.1.1.26 Полезащитные лесные полосы следует располагать в двух взаимно перпендикулярных направлениях:

• продольном (основные) - поперек преобладающих в данной местности ветров (суховейных, вызывающих пыльные бури, метелистых);
• поперечном (вспомогательные) - перпендикулярно продольным.
• 9.1.1.27 Расстояние между лесополосами необходимо принимать в зависимости от следующих факторов:
• тип почв (черноземные, каштановые, сероземные, полупустынные, пустынные) и степень подверженности их эрозии;
• расчетная высота древесных пород Н и дальность их эффективного влияния на ветровой режим 30 Н ;
• способы и техника полива.

При этом расстояние между продольными лесными полосами не должно превышать 800 м, поперечными - 2000 м, а на песчаных почвах - 1000 м.

Продольные полезащитные лесополосы следует предусматривать трехрядными, а поперечные - двухрядными.

9.1.1.28 Водоохранные лесные насаждения для защиты магистральных каналов и их ветвей необходимо проектировать трехрядными с одной стороны канала и двухрядными с каждой стороны. Вдоль одной стороны открытых коллекторов следует предусматривать лесные полосы из трех рядов. Вдоль крупных магистральных каналов и коллекторов лесные полосы следует принимать из четырех-пяти рядов с одной или обеих сторон.

9.1.1.29 Площадь лесополос вдоль магистральных и распределительных каналов следует устанавливать в зависимости от длины каналов и ширины лесополосы с учетом создания свободного доступа к каналам для очистки и ремонта. Длину лесополосы необходимо принимать не менее 60 % длины канала.

9.1.1.30 Крайний ряд насаждений вдоль каналов следует размещать на расстоянии не менее 3 м от подошвы дамбы или откоса выемки. При высоте дамбы (глубине выемки) более 3 м данное расстояние следует увеличивать до 4-5 м. Ряд лесных насаждений следует предусматривать на расстоянии от края лотков 2,5-3,0 м, от трубопроводов - 2 м.

9.1.1.31 Защитные лесные полосы по границам орошаемых земель с участками интенсивной эрозии почвы следует предусматривать многорядными (четыре-пять рядов).

9.1.1.32 Защитные лесные насаждения вокруг прудов и водоемов следует проектировать из одного, двух или трех поясов. Первый пояс (берегоукрепительный) необходимо располагать в зоне расчетного подпорного уровня из двух рядов и более кустарников ив. Второй пояс посадок (ветроломные и дренирующие) из тополей и древовидных ив следует размещать между отметками расчетного и форсированного подпорных уровней. Третий пояс (противоэрозионный) из засухоустойчивых пород деревьев следует предусматривать выше форсированного уровня.

9.1.1.33 Лесополосы вдоль дорог необходимо размещать на расстоянии 2,5-3,0 м от бровки кювета. Размещение лесополос вдоль линий электропередачи и связи следует выполнять в соответствии с действующими нормативными документами по их строительству и эксплуатации.

9.1.1.34 Плетневые прорастающие конструкции укрепления представляют собой плетни в виде рядов или клеток, сформированных посадкой в канавку посадочных кольев (часть стебля или одревесневшего побега длиной не менее 1 м, толщиной в комле 50 мм, старше двухлетнего возраста) с заполнением или без заполнения клеток грунтом, каменным материалом, хворостяными выстилками, фашинами.

9.1.1.35 Укрепление хлыстами представляет собой посадку, выполненную очищенными от сучьев и ветвей ивовыми хлыстами (целые побеги длиной более 2 м при толщине в комле более 40 мм), уложенными плашмя комлями к урезу воды в борозды глубиной до 100 мм и засыпанными грунтом заподлицо с откосом. Такая посадка способствует развитию мощной корневой системы по всей высоте склона. Приживание хлыстов даже в условиях жарких районов является более благоприятным, чем у черенков, что обеспечивает их быстрое развитие.

9.1.1.36 Укрепление хворостяной прорастающей выстилкой состоит из ивовых прутьев, уложенных вдоль склона комлями вниз по слою соломы, сена, камыша. Слои хвороста укладывают снизу вверх внахлестку с перекрытием каждого предыдущего слоя на длину не менее 1/3 средней длины хворостины.

9.1.1.37 На склоне хворостяную выстилку фиксируют с применением поперечных тонких длинных жердей или прутяных жгутов с креплением забиваемыми в шахматном порядке кольями. В процессе формирования покрытия из хворостяной выстилки через каждые 50 м необходимо предусматривать противопожарные разрывы длиной 2,0 м.

9.1.2 Планировка территорий и водоотводные мероприятия

9.1.2.1 К простейшим методам закрепления размывов относятся:

• отсыпка слоя обломочного грунта (щебня, гравия);
• укладка мешков с песком, геотекстиля (с надежным закреплением краев);
• гидрофобизация жидким битумом, эмульсиями и т.п.

9.1.2.2 Для прекращения процесса оврагообразования вследствие длительного воздействия сосредоточенного размыва в первую очередь должен быть выполнен отвод воды с организацией ее сбора в укрепленный водоток с устройством в необходимых случаях быстротоков. Образовавшиеся овраги и промоины засыпают грунтом и уплотняют с укреплением в необходимых случаях анкерными устройствами, посадкой саженцев кустарников и деревьев с развитой корневой системой.

9.1.2.3 К основным мероприятиям относятся планировка эрозионноопасных территорий и выполнение водоотводных мероприятий (валытеррасы, водозадерживающие валы, канавы, распылители стока и т. д.).

9.1.2.4 При возведении валов-террас выполняют выполаживание склона эрозионно-опасных территорий, в связи с чем происходит снижение скорости водных потоков. Валы-террасы допускается применять на склонах крутизной не более 6°.

9.1.2.5 Водозадерживающие валы допускается применять для предотвращения развития оврагов. Водозадерживающие валы следует сооружать на приовражном участке выше растущей вершины оврага.

9.1.2.6 Также водозадерживающие валы следует сооружать на небольших водосборах площадью не более 150 000 м² при крутизне склонов не более 3°. При устройстве водозадерживающих валов на ложбинном рельефе площадь водосбора не должна превышать 50 000-80 000 м² , а крутизна склонов - 6°.

9.1.2.7 Водозадерживающие валы устраивают параллельно горизонталям местности. Для предотвращения стока временных водотоков допускается применять шпоры, располагаемые вверх по склону под углом 100°-120° от оси водозадерживающего вала. В целях повышения удержания валом водных потоков со стороны верхней части склона под прямым углом допускается устройство перемычек с шагом 50-100 м.

9.1.2.8 Распылители стока допускается располагать в местах концентрации временных водотоков: разъемных бороздах, ложбинах, колеях дорог и т. д. Основным назначением распылителей стока является сокращение объема и скорости водного потока по мелким отрицательным формам рельефа путем отвода воды на прилежащий склон. Данные сооружения выполняют функцию защиты основания склона от размывов и предотвращения развития оврагов.

9.1.2.9 Распылители стока допускается выполнять в виде валика с расположенной рядом выемкой, которая перегораживает ложбины под углом 45° к направлению стока. Допускаемая высота валиков определяется в зависимости от глубины ложбины и обычно составляет 300-500 мм. Ширина валика по дну ложбины обычно составляет 1,5-3,0 м. Распылители стока допускается размещать по ложбине с шагом 75-100 м.

9.1.2.10 Нагорные канавы следует располагать с нагорной стороны для перехвата поверхностных вод и отвода к ближайшему водопропускному сооружению. Нижние концы нагорных канав подводят к специально предусмотренному водоприемнику или задернованной ложбине. При большой крутизне склона допускается устройство перепадов, быстротоков, а также водобойных колодцев в случае возможности размыва грунтов и элементов укрепления нагорной канавы. При проектировании перепадов, быстротоков и водобойных колодцев следует руководствоваться СП 23.13330, СП 34.13330, СП 35.13330.

9.1.2.11 В зависимости от скорости временных водотоков откосы и дно нагорной канавы может быть выполнено:

• каменно-щебеночными материалами;
• геотекстилем;
• торфо-дерновыми коврами, армированными капроновой сеткой или стеклохолстом;
• бетоном или железобетонными плитками на щебеночной подготовке.
• 9.1.2.12 На прямолинейных участках при продольном уклоне до 60 ‰ допускается применение покрытий нагорных канав из геотекстильного материала. Для повышения жесткости допускается нанесения на поверхность геотекстильного полотна покрытия из пневмонабрызга.
• 9.1.2.13 Для укрепления в первую очередь следует использовать местные материалы. Откосы нагорных канав должны быть укреплены на 100-150 мм выше расчетного уровня, что проводят путем посева трав или применения одерновки.
• 9.1.2.14 Особое внимание следует уделять предупреждению превращения плоскостной эрозии в линейную. Наибольший продольный уклон дна водоотводных канав следует назначать с учетом вида грунта, типа укрепления откосов и дна канавы, а также допускаемых скоростей течения воды.
• 9.1.2.15 Заложение откосов водоотводных канав и их укрепление назначают по условиям устойчивости и пропуска расчетных расходов с допустимыми скоростями.
• 9.1.2.16 В период снеготаяния допускается устраивать или углублять существующие водоотводные канавы. Для гашения скорости временных водотоков при длине склонов более 10-12 м допускается устраивать террасы и бермы. В местах концентрированного стока следует устраивать лотки и быстротоки.

9.2Противоэрозионные сооружения

9.2.1 Защитные покрытия и закрепление грунтов

• 9.2.1.1 В зависимости от типа вяжущего выделяют пневмонабрызг из торкрет-бетона, набрызг-бетона, аэрированных цементно-песчаных растворов.
• 9.2.1.2 Покрытие из торкрет-бетона следует выполнять толщиной не менее 30 мм по металлической сетке с ячейками размерами от 30×30 до

200×200 мм. В качестве заполнителя для торкрет-бетона следует применять песок.

9.2.1.3 Покрытие из набрызг-бетона следует выполнять толщиной не менее 50 мм по металлической сетке с ячейками размерами не менее 50×50 мм. В качестве заполнителя для набрызг-бетона помимо песка следует применять щебень.

9.2.1.4 Аэрированные цементно-песчаные растворы представляют собой смесь из цемента, песка, воды и вспенивающей добавки. Количество вспенивающей добавки целесообразно принимать на основании предварительных испытаний раствора путем опытного подбора.

9.2.1.5 Торкрет-бетон и набрызг-бетон получают на основе транспортируемой под давлением сухой смеси, а аэрированный цементнопесчаный раствор - готового раствора.

9.2.1.6 Анкеры для крепления сетки (несущие и монтажные) следует проектировать из арматуры периодического профиля диаметром 10-40 мм. При этом несущие анкеры необходимо располагать за верхней бровкой откоса на расстоянии от нее не менее 2 м. Монтажные анкеры размещаются исходя из условия обеспечения плотного прилегания сетки к откосу и из конструктивных соображений. Диаметр их следует принимать равным 1020 мм. Расстояние между анкерами не должно превышать 2 м, а глубина их заделки должна быть не менее 0,4-0,5 м, при этом высота над поверхностью откоса - 40-50 мм.

9.2.1.7 Следует применять гибкие сетки промышленного изготовления из проволоки диаметром от 2 до 4 мм. Допускается плетение сетки на участке производства работ.

9.2.1.8 Растворы для пневмонабрызга должны соответствовать ГОСТ 26633. Для приготовления сухих смесей и растворов для пневмонабрызга в зависимости от наличия выхода и агрессивности грунтовых вод рекомендуется применять портландцементы. В качестве заполнителя следует применять чистый песок и щебень фракций до 20 мм.

9.2.1.9 При инъекцировании трещин в качестве вяжущих веществ следует применять цементные и коллоидные химические растворы, эпоксидные смолы. Вид и состав вяжущих следует назначать в зависимости от местных условий и ширины трещин.

Для заделки мелких трещин инъектированием следует применять глиноземистый цемент или осуществлять нагнетание химических растворов. Для повышения проникания цементного раствора в мелкие трещины в него добавляют водные растворы жидкого стекла, кремнекислого натрия или сульфата аммония. При инъекции раствора крупность зерен песка должна быть не более 0,1 мм.

9.2.1.10 При значительной ширине трещин (40-50 мм) нагнетание следует проводить цементно-песчаными растворами состава 1:3, при меньшей ширине - раствором состава 1:1. Для инъекции в породы, содержащие напорные подземные воды, применяют быстросхватывающиеся цементы. В качестве ускорителей схватывания могут быть использованы специальные добавки. В качестве заполнителя следует использовать чистый речной или морской песок с зернами крупностью не более 1 мм.

9.2.1.11 Расстояние между нагнетательными скважинами следует принимать от 3 до 6 м в зависимости от характера и интенсивности трещиноватости. Давление инъектирования выбирают с таким расчетом, чтобы не создать сил, которые могут привести к разуплотнению массивов. Объем подаваемого вяжущего следует принимать в размере 4-5 объемов ствола нагнетательной скважины.

9.2.1.12 Заделку крупных (размером 200 мм и более) трещин (углублений) следует осуществлять бетоном. Заделку углублений также допускается выполнять каменной кладкой. При заделке крупных углублений с водопроявлениями следует предусматривать дренажные отверстия.

9.2.2 Комбинированные конструкции

9.2.2.1 Комбинированные конструкции противоэрозионной защиты имеют следующие основные варианты конструктивных решений:

• укладка геополотен (георешеток, геосеток, биоматов и т. д.) на поверхность склона под растительный слой с высевом семян по нему или без высева семян;
• укладка геополотен на поверхность растительного грунта с предварительным высевом семян или без него и созданием замыкающего слоя из растительного грунта толщиной 30-50 мм или гидропосевом с мульчированием непосредственно по поверхности геополотен;
• комбинированная укладка геополотен при возможности подтопления склонов (откосов) в паводковые периоды (для защиты оврагов).

9.2.2.2 Основным вариантом является поперечное расположение геополотен с перекрытием (нахлестом) смежных геополотен не менее чем на 150 мм. При склонах высотой до 0,6 м и крутизной не более 1:2 допускается расположение геополотен вдоль склона с перекрытием смежных геополотен не менее чем на 200 мм.

9.2.2.3 Закрепление геополотен выполняется несущими анкерами. Длина несущих анкеров при устройстве в дисперсных грунтах определяется расчетом и зависит от следующих факторов:

• свойства грунтов, слагающих эрозионный склон;
• геометрические параметры, в частности крутизна;
• погодно-климатические и гидрометеорологические воздействия;
• характеристики материала для заполнения ячеек.

Допускается применение несущих анкеров из стальной арматуры с антикоррозионным покрытием.

9.2.2.4 Геополотна (георешетки, геосетки, биоматы и т. д.) крепятся к поверхности откоса анкерами из арматуры диаметром 6-8 мм, длиной не менее 0,25 м (при расположении под геополотном растительного слоя длина анкера должна превышать толщину этого слоя не менее чем на 0,1 м). Рекомендуемое число анкеров указано в таблице 9.1.

9.2.2.5 Монтажные анкеры допускается устанавливать по контуру модулей георешеток для соединения между собой и закрепления на склоне. Число монтажных анкеров, необходимых для соединения модулей, зависит от типа георешетки и геометрических параметров склона. Допускается Г-образная форма монтажного анкера. Также допускается соединять смежные пакеты путем сшивки механическими степлерами. Возможны варианты совместного использования монтажных анкеров и механического скрепления смежных модулей.

Таблица 9.1 Рекомендуемое число нагелей крепления в зависимости от угла заложения откоса

• 9.2.2.6 В качестве материала для заполнения георешеток допускается применять растительный грунт с посевом многолетних трав, щебень, песчаногравийные смеси и т. д.
• 9.2.2.7 Заполнение ячеек георешеток каменным материалом допускается применять при укреплении оврагов и балок, а также при защите территорий, на которых нецелесообразно растить устойчивый дерновый покров.
• 9.2.2.8 Каменные материалы должны иметь морозостойкость не менее F200, а размеры их фракций не должны превышать 40 мм.
• 9.2.2.9 При высоте склона более 3 м и наличии связных переувлажненных грунтов допускается предусматривать строительство противоэрозионного сооружения на основе георешеток (геосеток) с устройством упорной конструкции в основании.
• 9.2.2.10 В качестве материала для устройства дренирующей прослойки применяют нетканый геотекстильный материал с плотностью не менее 250 г/м² , имеющий высокий коэффициент фильтрации.

9.2.3 Конструкции из габионов матрацно-тюфячного типа

9.2.3.1 Конструкция противоэрозионной защиты включает покрытие из габионов матрацно-тюфячного типа на слое из геосинтетических, каменных или крупнозернистых материалов, а также упорной конструкции. Для повышения устойчивости конструкции допускается применять несущие анкеры. Для соединения граней габионных сетчатых изделий между собой применяют проволоку обвязки и стяжки при расходе проволоки не более 3 %-5 % общего веса каркасов.

9.2.3.2 Габионные конструкции матрацно-тюфячного типа согласно ГОСТ Р 52132 изготовляют из сетки с ячейкой № 60 из проволоки диаметром 2,2 и 2,4 мм или из сетки с ячейкой № 80 из проволоки диаметром 2,4; 2,7 и 3,0 мм.

9.2.3.3 Временное сопротивление проволоки разрыву должно составлять от 340 до 540 Н/мм, а минимальное удлинение - 12 % на базовой длине образца 100 мм.

9.2.3.4 Проволока сетки должна иметь плотное антикоррозионное покрытие, тип которого определяется в зависимости от степени ответственности сооружения и ожидаемой интенсивности коррозии проволоки в период эксплуатации. По виду покрытия проволоки сетки подразделяются:

• на покрытые цинком;
• покрытые цинком и полимером;
• покрытые сплавом цинка с алюминием и мишметаллом (гальфан);
• покрытые сплавом цинка с алюминием, мишметаллом и полимером.

9.2.3.5 Для соединения граней габионных конструкций (торцевых стенок и диафрагм) между собой используется проволока обвязки и стяжки диаметром 2,2 мм. Марка и покрытие проволоки обвязки и стяжки должны соответствовать марке и покрытию проволоки сетки.

• 9.2.3.6 В габионных конструкциях не допускается разрыв проволоки обвязки и стяжки. В случае необходимости концы проволоки допускается сращивать надставкой, скруткой или сваркой.
• 9.2.3.7 При разработке проектных решений сооружений из габионных конструкций следует учитывать:
• гибкость объемных сетчатых каркасов;
• проницаемый ячеистый тип конструкций.
• 9.2.3.8 Гибкость сооружений из габионных конструкций позволяет им без разрушения следовать за деформациями, вызванными неравномерными осадками и размывом основания, температурными напряжениями, что исключает необходимость устройства температурно-осадочных швов. Гибкость габионных конструкций также улучшает работу всего сооружения в условиях действия динамических воздействий, в том числе и сейсмических.
• 9.2.3.9 Минимальный размер камня должен быть не менее 1,3 размера ячейки сетки. Максимальный размер камня должен быть не более 2/3 высоты матраца. Прочность на сжатие каменного материала должна составлять, МПа, не менее:

90 - для изверженных пород;

• 60 - метаморфических;
• 50 - осадочных.
• 9.2.3.10 Морозостойкость каменных материалов, используемых в габионных конструкциях, для изверженных горных пород должна приниматься не ниже F100, для метаморфических и осадочных пород - не ниже F50.

9.2.4 Решетчатые конструкции

• 9.2.4.1 Решетчатые конструкции состоят из сборных железобетонных или армированных цементогрунтовых элементов, которые после объединения в стыках образуют на поверхности склона (откоса) решетку с ячейками заданного размера.

9.2.4.2 Ячейки решетчатых конструкций допускается заполнять:

• посевом многолетних трав по растительному грунту методом гидропосева или механизированным методом;
• местным морозостойким (непучинистым) грунтом с последующим засевом трав методом гидропосева;
• гравийно-песчаными смесями;
• торфо-песчаными смесями;
• щебнем размером 40-70 мм;
• каменной наброской с размером камня 50-100 мм;
• грунтами, обработанными минеральными или органическими вяжущими;
• песчаным асфальтобетоном;
• монолитным цементобетоном, в том числе тощим и песчаным.

9.2.4.3 Крепление решетчатых конструкций к поверхности склона следует выполнять металлическими штырями или железобетонными свайками. Длину крепления (штырей и сваек) допускается принимать 0,51,5 м в зависимости от глубины промерзания, уровня грунтовых вод и т. д.

9.2.4.4 Металлические штыри обычно выполняют из арматуры периодического профиля диаметром 20-30 мм, а железобетонные свайки диаметром 30-80 мм.

9.2.4.5 Стыки объединения сборных элементов могут иметь жесткое замковое соединение или гибкое соединение арматурными петлями.

9.2.4.6 При укреплении склонов (откосов), сложенных глинистыми грунтами, которые при водонасыщении склонны к быстрому переходу в текучее состояние с образованием сплывов и оплывин мощностью до 0,5 м, длину металлических штырей допускается назначать не менее 0,8 м при размерах ячеек решетки 1,0×1,0 м. В случае применения железобетонных сваек их длина должна составлять не менее 1,0 м.

9.2.4.7 Склоны (откосы), сложенные глинистыми грунтами, на которых наблюдается развитие деформаций локального скольжения или пластического течения, длину металлических штырей принимают равной не менее 1,0-1,5 м, при этом ячейки следует заполнять местным морозостойким (непучинистым) и ненабухающим грунтом с последующим посевом трав методом гидропосева.

9.2.4.8 В случае выклинивающихся горизонтов грунтовых вод периодического действия с незначительным дебитом (менее 0,1 л/с на 1 м водоносного горизонта) длину штырей принимают равной не менее 1,0 м, при этом ячейки решетчатой конструкции допускается заполнять щебнем или гравием размером 40-70 мм.

9.2.4.9 При этом конструкцию целесообразно устраивать от подошвы выемки выше на 0,5 м границы выхода горизонтов грунтовых вод. Верхнюю оставшуюся часть склона (откоса) допускается укреплять посевом многолетних трав по растительному грунту.

9.2.4.10 Для укрепления откосов насыпей и выемок из глинистых грунтов при увеличении их крутизны в стесненных условиях длину штырей следует принимать не менее 1,0 м, ячейки решетчатой конструкции допускается заполнять местным камнем или грунтом, обработанными вяжущими материалами.

9.2.4.11 В основании сооружения из решетчатых конструкций допускается устройство упорной конструкции в виде сплошной ленты, отдельных блоков, устанавливаемых перед стыками нижних элементов по типу отдельных упорных зубьев и т. д. При устройстве гибких упорных конструкций из габионов в виде сплошной ленты деформационные швы допускается не устраивать.
