СП 77.13330.2016 «Системы автоматизации»

5.1Общие требования

• а) виды работ и услуг;
• б) объем работ по каждому виду, при необходимости с разбивкой на этапы;
• в) порядок и сроки поставки (комплектации) оборудования и материалов;
• г) перечень нормативных документов, включая настоящий свод правил, по выполнению работ;
• д) перечень технических средств автоматизации, монтируемых с привлечением шефмонтажного персонала;
• е) сроки выполнения каждого вида и этапа работ, а также по объекту в целом;
• ж) условия сдачи-приемки объектов для производства монтажных и наладочных работ систем автоматизации;
• и) необходимость разработки ППР или технологической записки;
• к) порядок перерыва в работах по причинам, не зависящим от подрядчика (субподрядчика);
• л) объем приемо-сдаточной документации и порядок согласования выполненных работ с заказчиком.

Договор подряда (субподряда) может предусматривать выполнение работ по созданию систем автоматизации в едином технологическом цикле: проектирование, изготовление, комплектация, монтаж, наладка и гарантийное обслуживание.

• а) произвести приемку рабочей документации;
• б) выполнить подготовительные работы и, при необходимости, разработать ППР;
• в) произвести приемку строительной и технологической готовности объекта под монтаж;
• г) осуществить комплектацию объекта материально-техническими ресурсами;
• д) выполнить предусмотренные нормами и правилами мероприятия по охране труда и противопожарной безопасности.

• а) условия комплектования объекта техническими средствами автоматизации, изделиями и материалами поставки заказчика, предусматривающие поставку их на технологический блок, узел, линию;
• б) перечень технических средств автоматизации, агрегатных и вычисли- тельных комплексов АСУ ТП, монтируемых с привлечением шефмонтажного персонала предприятий-изготовителей; в) условия транспортирования блоков щитов, пультов, групповых установок приборов, трубных блоков к месту монтажа.

5.2Приемка рабочей документации

• а) с участием генподрядчика (заказчика) взаимоувязки с технологической, электротехнической, сантехнической и другой рабочей документацией;
• б) привязки в рабочих чертежах технических средств автоматизации, поставляемых предприятиями-изготовителями комплектно с технологическим оборудованием;
• в) учет требований высокой заводской и монтажной готовности оборудования, передовых методов монтажных работ, максимального переноса трудоемких работ в монтажно-заготовительные мастерские;
• г) указания категорий трубных проводок в соответствии с приложением Б;
• д) наличие взрывоопасных или пожароопасных зон и их границы, категории, группы и наименования взрывоопасных смесей; места установки разделительных уплотнений и их типы;
• е) наличие документации на выполнение работ по монтажу и испытанию трубных проводок на давление свыше 10 МПа (100 кгс/см²).

При приемке документации СА (АС) уточняют наличие и соответствие требованиям монтажа СА в рабочей документации других марок: закладных конструкций, первичных приборов и технических средств автоматизации.

В перечень закладных конструкций, измерительных приборов, первичных измерительных преобразователей и других средств автоматизации включают:

• а) закладные конструкции, предназначенные для установки приборов и датчиков измерения температуры, отборных устройств давления, уровня, состава и качества вещества;
• б) первичные измерительные приборы (объемные и скоростные счетчики, сужающие устройства, ротаметры, датчики расходомеров и концентратомеров);
• в) поплавковые и буйковые уровнемеры и сигнализаторы уровня;
• г) регулирующие клапаны.

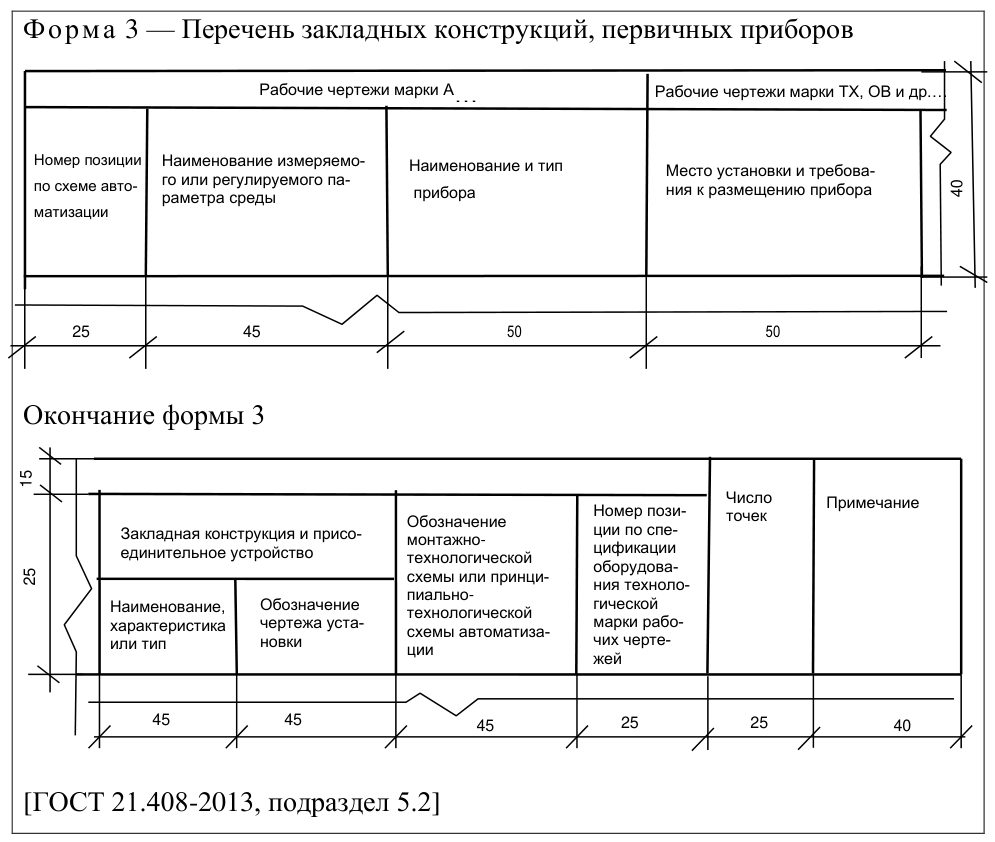

Перечень приводят в общих данных по рабочим чертежам по форме 3 ГОСТ 21.408 - 2013.

Перечень закладных конструкций, устройств и сооружений для прокладки трубных и электрических проводок и установки технических средств автоматизации приводят по форме 4 ГОСТ 21.408-2013.

В перечень включают: закладные конструкции для установки кабельных конструкций и проходы трубных и электрических проводок через стены и перекрытия, конструкции для установки приборов, исполнительных механизмов, щитов, кабельные каналы, эстакады для трубных и электрических проводок, помещения для размещения щитов и пунктов управления, анализаторные и другие помещения для размещения технических средств автоматизации с указанием требуемых климатических условий.

В общих указаниях должны быть также приведены:

• сведения об особых характеристиках промышленной безопасности проектируемого объекта;
• сведения о классах и границах взрывоопасных и пожароопасных зон в помещениях и наружных установках, о категориях и группах взрывоопасных смесей.

При рассмотрении документации на трубные проводки следует проверить наличие указаний о категории трубной проводки, наличие чертежей в изометрической проекции для проводок свыше 10 МПа, наличие решений по компенсации тепловых удлинений для трубопроводов СА, заполняемых горячей жидкостью или паром, с учетом возможных тепловых перемещений технологиче- ского трубопровода в точках размещения отборных устройств.

При рассмотрении документации на электрические проводки, в особенности на проводки с искробезопасными цепями, следует проверить наличие чертежей на системы заземления, а при наличии технических средств с цифровыми сетями - наличие схем уравнивания потенциала.

В случае комплектации технических средств автоматизации Подрядчиком (субподрядчиком), порядок передачи документации регулируется договором на поставку технических средств с заказчиком (генподрядчиком).

При отсутствии стыковки с чертежами других марок, а также выявленных недостатках в рабочей документации, следует направить замечания генподрядчику (заказчику) для устранения недостатков .

В этом случае на первом этапе необходимо получить разрешение на монтаж конструкций для скрытых проводок у генподрядчика до заливки полов и выполнение других работ, препятствующих монтажу СА на данном этапе.

В строительных конструкциях зданий и сооружений (полах, перекрытиях, стенах, фундаментах оборудования) в соответствии с архитектурностроительными чертежами должны быть:

• установлены закладные конструкции под технические средства автоматизации;
• выполнены каналы, туннели, ниши, борозды, закладные трубы для скрытой проводки, проемы для прохода трубных и электрических проводок с установкой в них коробов, гильз, патрубков, обрамлений и других закладных конструкций;
• выполнен монтаж кабельных конструкций эстакад по чертежам марки КМ;
• оставлены монтажные проемы для перемещения крупногабаритных узлов и блоков.

Входные двери и проходы в помещение должны обеспечить подачу технических средств автоматизации без разрушения целостности строительных конструкций.

После сдачи указанных помещений под монтаж систем автоматизации в них не допускается производство строительных работ и монтаж санитарнотехнических систем.

Окраска помещений меловой побелкой запрещается.

На окнах должны быть предусмотрены средства защиты от прямых солнечных лучей (жалюзи, шторы).

• закладные и защитные конструкции для монтажа первичных измеритель- ных приборов и измерительных преобразователей (датчиков) . Закладные конструкции для установки отборных устройств давления, расхода и уровня должны заканчиваться запорной арматурой;
• первичные измерительные преобразователи (датчики), встраиваемые в трубопроводы, воздуховоды и аппараты (сужающие устройства, объемные и скоростные счетчики, ротаметры, проточные датчики расходомеров и концентратомеров, уровнемеры всех типов, регулирующие органы и т. п.).

• проложены магистральные трубопроводы и разводящие сети с установкой арматуры для отбора теплоносителей к обогреваемым устройствам систем автоматизации, а также проложены трубопроводы для отвода теплоносителей;
• установлено оборудование и проложены магистральные и разводящие сети для обеспечения приборов и средств автоматизации электроэнергией и энергоносителями (сжатым воздухом, газом, маслом, паром, водой и т. п.), а также проложены трубопроводы для отвода энергоносителей;
• проложена канализационная сеть для сбора стоков от дренажных трубных проводок систем автоматизации;
• выполнена заземляющая сеть;
• выполнены работы по монтажу установок автоматического пожаротушения и пожарной сигнализации.

5.4Передача в монтаж оборудования, изделий, материалов и технической документации

5.4.1. Передачу в монтаж оборудования, изделий, материалов и технической документации осуществляют в соответствии с правилами о договорах подряда на капитальное строительство.

При приемке оборудования, материалов и изделий проверяют комплектность, отсутствие повреждений и дефектов, сохранность окраски и специальных покрытий, сохранность пломб, наличие специального инструмента и приспособлений, поставляемых предприятиями-изготовителями.

Устранение дефектов оборудования, обнаруженных в процессе приемки, осуществляют в соответствии с договором между заказчиком и исполнителем.

6.1Общие требования

Работы по монтажу рекомендуется выполнять индустриальным методом с использованием средств малой механизации, механизированного и электрифицированного инструмента и приспособлений, сокращающих применение ручного труда.

На первой стадии выполняют закладку в сооружаемые фундаменты, стены, полы и перекрытия труб и глухих коробов для скрытых проводок; разметку трасс и установку опорных и несущих конструкций для электрических и трубных проводок, исполнительных механизмов, приборов.

На второй стадии выполняют разметку трасс и установку опорных и несущих конструкций для электрических и трубных проводок, исполнительных механизмов, приборов, прокладку трубных и электрических проводок по установленным конструкциям, установку технических средств автоматизации, подключение к ним трубных и электрических проводок и их проверку в соответствии с разделом 7.

Ответственность за сохранность смонтированных технических средств автоматизации несет генподрядчик (заказчик).

6.2Монтаж конструкций

Способы монтажа конструкций под электропроводки для различных усло- вий применения приведены в ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009, приложение А.

Разметку и установку конструкций и элементов крепления следует производить, по возможности, после монтажа технологических трубопроводов, технологического оборудования, вентиляции и т.п., так как иначе могут быть нарушены минимально допустимые расстояния до этого оборудования и сохраняется вероятность повреждения конструкций СА при последующем его монтаже.

• 100 мм от технологических трубопроводов, идущих параллельно электропроводке;
• 500 мм от технологических трубопроводов, заполненных горючими жидкостями или газами, идущих параллельно электропроводке;
• 50 мм от технологических трубопроводов при пересечении с ними;
• 100 мм от технологических трубопроводов, заполненных горючими жидкостями или газами, при пересечении с ними;
• 250 мм от коробов до технологических трубопроводов, проходящих над ними;
• 300 мм от крышки короба до потолка или балки.

Во всех случаях принимают расстояние до технологического трубопровода с нанесенной тепловой изоляцией.

• при установке конструкций не должны быть нарушены скрытые проводки, прочность и огнестойкость строительных конструкций (оснований);
• должна быть исключена возможность механического повреждения смонтированных технических средств автоматизации.

Примечание - Требования к величине электропроводности соединений секций для электропроводных коробов и лотков зависит от того, предназначены ли они для использования в качестве защитного проводника PE или нет.

Электропроводность соединений между секциями обеспечивают выполнением требований руководства по монтажу и эксплуатации применяемых конструкций (см. ГОСТ Р 52868 - 2007, приложение С, пункт С.2].

Проверку электропроводности производят после завершения монтажа трассы коробов и лотков между конечными точками в местах их соединения с заземляющими проводниками.

6.3Трубные проводки

Настоящий свод правил не распространяется на монтаж трубных проводок внутри щитов и пультов.

Выбор конкретного сортамента труб в зависимости от свойств транспортируемой среды, величины измеряемых параметров, видов передаваемых сигналов и расстояний между соединяемыми приборами осуществляют в соответствии с рабочей документацией.

В пыльных помещениях трубные проводки должны быть проложены в один слой на расстояниях от стен и перекрытий, допускающих производить механическую очистку пыли.

Размещение трубной проводки должно быть таким, чтобы в трубной проводке, заполняемой газом, не накапливался конденсат, а в трубной проводке, заполняемой жидкостью, не накапливались выделяющиеся из жидкости газы.

Трубную проводку, заполняемую паром, конфигурируют аналогично проводке, заполняемой жидкостью.

Для обеспечения данных условий следует:

• для газовой измеряемой среды размещать прибор выше отбора;
• для жидкостной измеряемой среды размещать прибор ниже отбора.

При таких конфигурациях конденсат и газовые выделения будут уходить в

СП 77.13330.2016 сторону отбора.

Если такое размещение невозможно, то для линии с газовой средой во всех нижних точках может потребоваться установка влагосборников, а для линий с жидкостной средой во всех верхних точках - установка газосборников, а в нижних точках - установка арматуры для опорожнения линии. Направление уклонов должно обеспечивать сток конденсата к влагосборникам и перемещение выделяющегося газа к газосборникам.

Направление и величина уклонов должны быть указаны в рабочей документации, а при отсутствии таких указаний проводки должны прокладываться со следующими минимальными уклонами:

• импульсные к манометрам для всех статических давлений, мембранным или трубным тягонапоромерам, газоанализаторам - 1:50;
• импульсные к расходомерам пара, жидкости, воздуха и газа, регуляторам уровня, сливные самотечные маслопроводы гидравлических струйных регуляторов - 1:10,
• дренажные линии 1:100.

Уклоны обогревающих трубных проводок следует выбирать в соответствии с требованиями к системам отопления. Трубные проводки, требующие различных уклонов, закрепляемые на общих конструкциях, следует прокладывать по наибольшему уклону.

Неподвижными должны быть крепления у соединительных коробок, шкафов, щитов и т.п., а также в середине участков между двумя поворотами.

Во всех остальных случаях, где допускается перемещение труб и пневмокабелей в осевом направлении, следует применять подвижные крепления.

При горизонтальной прокладке вершину поворота устанавливают на плоской опоре. На расстоянии 0,5 - 0,7 м от вершины поворота пластмассовые трубы и пневмокабели должны быть закреплены подвижными креплениями.

• в непроезжей части территории, в местах прохода людей - 2,2 м;
• в местах пересечений с автодорогами - 5 м.

• прочность и плотность проводок, соединений труб между собой и присоединений их к арматуре, техническим средствам автоматизации;
• надежность закрепления труб на конструкциях.

Допускается закрепление трубных проводок на разбираемом технологическом оборудовании у отборных устройств, но не более чем в двух точках.

Закрепление трубных проводок на неразбираемом технологическом оборудовании допускается по согласованию с заказчиком. Трубные проводки в местах подхода к оборудованию оснащают разъемными соединениями.

6.3.19 Трубные проводки должны быть закреплены:

• на расстояниях не более 200 мм от ответвительных частей (с каждой стороны);
• по обе стороны поворотов (изгибов труб) на расстояниях, обеспечивающих самокомпенсацию тепловых удлинений трубных проводок;
• по обе стороны арматуры отстойных и прочих сосудов, если арматура и сосуды не закреплены; при длине соединительной линии с какой-либо стороны сосуда менее 250 мм крепление трубы к несущей конструкции не производят;
• по обе стороны П-образных компенсаторов на расстояниях 250 мм от их изгиба при установке компенсаторов в местах перехода трубных проводок через температурные швы в стенах.

Гнутье труб осуществляют так, чтобы после него были выполнены следующие требования:

• на изогнутой части труб отсутствуют складки, трещины, смятия и т. п.;
• овальность сечения труб в местах изгиба не превышает 10%.

• а) для полиэтиленовых труб, изгибаемых в холодном состоянии:
• ПНП - не менее 6 Dн , где Dн - наружный диаметр;
• ПВП - не менее 10 Dн ;
• б) для полиэтиленовых труб, изгибаемых в горячем состоянии, - не менее 3 Dн ;
• в) для поливинилхлоридных пластифицированных труб (гибких), изгибаемых в холодном состоянии, - не менее 3 Dн ;
• г) для пневмокабелей - не менее 10 Dн ;
• д) для стальных труб, изгибаемых в холодном состоянии, - не менее 4 Dн , а изгибаемых в горячем состоянии, - не менее 3 Dн ;
• е) для отожженных медных труб, изгибаемых в холодном состоянии, - не менее 2 Dн ;
• ж) для отожженных труб из алюминия и алюминиевых сплавов при изги- бании их в холодном состоянии - не менее 3 Dн .

При групповых прокладках блоками расстояния между разъемными соединениями должны быть указаны в рабочей документации с учетом технологии блочного монтажа.

Стальные трубы, предназначенные для защиты трубных проводок, окрашивают снаружи. Пластмассовые трубы окраске не подлежат. Трубы из цветных металлов окрашивают только в случаях, оговоренных в рабочей документации.

В местах соприкосновения с острыми кромками металлических конструкций и крепежных деталей небронированные кабели и пластмассовые трубы необходимо защищать прокладками (резина, поливинилхлорид), выступающими на 5 мм по обе стороны от кромок опор и крепежных скоб.

Детали крепления необходимо устанавливать так, чтобы не деформировать сечение пластмассовых труб и пневмокабелей.

СП 77.13330.2016 заменены.

Участки труб длиной до 1 м у приборов, исполнительных механизмов и средств автоматизации, установленных на технологических трубопроводах и аппаратах, допускается не защищать.

В местах поворота трассы или ответвления для всех случаев прокладки лотков пневмокабели должны быть закреплены в соответствии с п. 6.3.12 настоящего свода правил.

В коробах при прокладке пластмассовых труб и пневмокабелей должны быть установлены перегородки 1-го типа с пределом огнестойкости не менее EI45 через каждые 50 м.

Бронированные пневмокабели в коробах прокладывать не допускается.

Трубы и кабели из короба выводят через отверстия в его стенке или дне. В отверстия должны быть установлены пластмассовые втулки.

Таблица 1

• пневмокабели прокладывают в один слой;
• стрела провеса должна образовываться только под действием собственного веса пневмокабеля и не должна превышать 1% длины пролета.

Крепление при горизонтальной прокладке осуществляют через одну опору.

Способ и технологический режим сварки труб, материалы для сварки и по- рядок контроля сварки должны приниматься в соответствии с типовым технологическим процессом по сварке. Типы и конструктивные элементы сварных швов приведены в ГОСТ 16037.

Способ контроля указывают в рабочей документации.

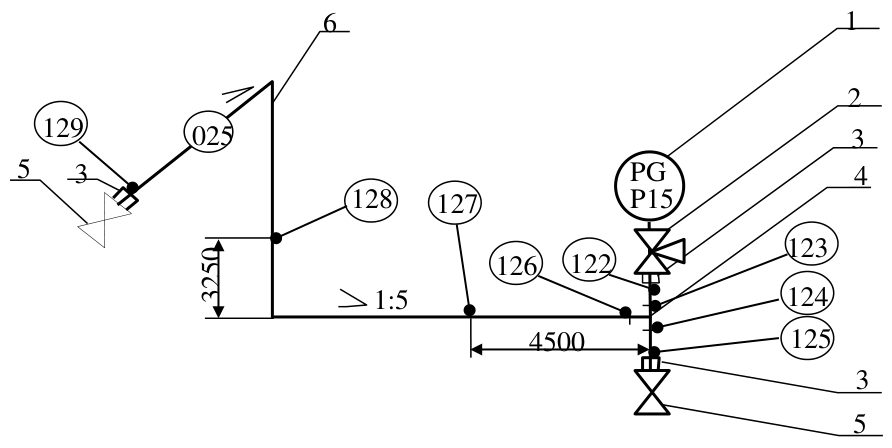

Схему наносят на рабочий чертеж трубной проводки, выполненный в диметрической проекции разработчиком рабочей документации в соответствии с ГОСТ 21.408-2013, пункт 5.7.13, или выполняют как исполнительный чертеж при PN до 10 МПа включительно.

При выполнении схемы (исполнительного чертежа) наносят обозначения и положение только сварных швов. Позиции клапанов, резьбовых соединений и других деталей трубопровода не обозначают.

Номера сварных швов, обведенные окружностью, помещают на выносной линии. Положение сварного шва на участках трубопровода привязывают к элементам трубопровода. Положение сварных швов у соединений, арматуры и других деталей трубопровода допускается не сопровождать размерными линиями.

Номера сварных швов на схеме должны соответствовать журналу по сварке трубопроводов.

На свободном поле чертежа трубной проводки в диметрической проекции проставляют штамп привязки сварных швов по форме 1.

Форма 1

В связи с малыми размерами диаметра и толщины стенки трубных проводок СА, клеймение сварных швов личным клеймом сварщика невозможно без нарушения формы и прочности трубопровода, поэтому клеймение сварных швов не производят. Идентификацию сварных швов при выполнении контроля осуществляют по схемам расположения сварных швов (исполнительным чертежам) и журналу сварки.

В приложении А.12 приведен пример оформления схемы расположения сварных швов.

Контроль качества паяных соединений следует выполнять путем внешнего осмотра, а также проведения гидравлического или пневматического испытания.

По внешнему виду паяные швы должны иметь гладкую поверхность.

Не допускаются наплывы, плены, раковины, посторонние включения и непропаи.

6.4Дополнительные требования к монтажу кислородных трубных проводок

Трубы, арматура и соединения, предназначенные для трубных проводок, заполняемых кислородом, снабжают документом, свидетельствующим о проведении их обезжиривания и пригодности к монтажу по форме, приведенной в приложении А.9.

6.5Дополнительные требования к монтажу трубных проводок на давление свыше 10 МПа (100 кгс/см²)

Назначенные инженерно-технические работники должны быть аттестованы после специальной подготовки в соответствии с [6].

6.6Испытания трубных проводок

Вид (прочность, плотность), способ (гидравлический, пневматический) принимают в соответствии с рабочей документацией.

где P р - расчетное рабочее давление трубопровода, МПа;

• [σ]20 - допускаемое напряжение для материала трубопровода при 20 °С;
• [σ] t - допускаемое напряжение для материала трубопровода при максимальной положительной расчетной температуре.

Для всех элементов трубопровода, за исключением болтов (шпилек), принимают наименьшее для всех материалов отношение [σ] 20 [σ] t .

Вакуумные трубопроводы испытывают на прочность и плотность давлением 0,2 МПа. Приведенные в пункте 6.6.2 требования соответствуют разделу 13

СП 77.13330.2016 ГОСТ 32569-2013.

• с классом точности не более 1,5;
• с диаметром корпуса не менее 160 мм;
• с пределами измерения, равными 4/3 измеряемого давления.

• а) внешнему осмотру с целью обнаружения дефектов монтажа, соответствия их рабочей документации и готовности к испытаниям;
• б) продувке, а при указании в рабочей документации - промывке.

Трубные проводки для пара и воды допускается промывать рабочей средой.

Продувку следует производить в течение 10 мин до появления чистого воздуха.

Продувку трубных проводок, работающих при избыточном давлении до 0,1 МПа (1 кгс/см²) или абсолютном давлении от 0,001 до 0,095 МПа (от 0,01 до

0,95 кгс/см²), следует производить воздухом давлением не более 0,1 МПа (1 кгс/см²).

По окончании промывки трубные проводки должны быть полностью освобождены от воды и, при необходимости, продуты сжатым воздухом.

После продувки и промывки трубные проводки должны быть заглушены или подключены по постоянной схеме.

Конструкция заглушек должна исключать возможность их срыва при пробных давлениях.

На трубные проводки, предназначенные для работы при Р р свыше 10 МПа (100 кгс/см²), устанавливают заглушки или глухие линзы с хвостовиками.

• 1-я ступень - 0,3 Р пр ;
• 2-я ступень - 0,6 Р пр ;
• 3-я ступень - до Р пр ;
• 4-я ступень - давление снижают до Р р. Для трубных проводок с Р р до 0,2 МПа (2 кгс/см²) 1-ю ступень пропускают.

Давление на 1-й и 2-й ступенях выдерживают в течение 1-3 мин.

В течение этого времени по показаниям манометра устанавливают отсутствие падения давления в трубной проводке.

Пробное давление (3-я ступень) выдерживают в течение 15 мин.

На трубопроводах давлением Р р ≥ 10 МПа пробное давление выдерживают 10-12 мин.

Подъем давления на 3-ю ступень является испытанием на прочность.

Рабочее давление (4-я ступень) выдерживают в течение времени, необходимого для окончательного осмотра и выявления дефектов. Давление 4-й ступени является испытанием на плотность.

После устранения дефектов испытание повторяют.

По окончании испытаний составляют акт по форме, приведенной в приложении А.7.

Проведение дополнительных испытаний на герметичность других трубопроводов устанавливают рабочей документацией.

Трубные проводки СА, подключенные к технологическому оборудованию и к технологическим или инженерным трубопроводам, рекомендуется испытывать совместно с этим оборудованием или трубопроводами.

Дополнительное испытание на герметичность следует проводить давлением, равным рабочему, а для вакуумных трубопроводов давлением 0,1 МПа.

Таблица 2

Указанные нормы относят к трубным проводкам с номинальным диаметром 50 мм. При испытании трубных проводок с другими номинальными диаметрами норму падения давления в них определяют произведением приведен-

СП 77.13330.2016 ных выше значений падения давления на коэффициент, подсчитанный по формуле

где DN - номинальный диаметр испытуемой трубной проводки.

где ∆Р - падение давления от испытательного давления P , %

Р нач , Р кон - сумма манометрического и барометрического давлений в начале и конце испытания, МПа;

T нач , T кон - температура в трубопроводе в начале и конце испытания, градусы К (кельвин).

Давление и температуру в трубопроводе определяют как среднее арифметическое показаний манометров и термометров, установленных на нем во время испытаний.

Испытание на герметичность с определением падения давления допускается проводить только после выравнивания температур в трубопроводе. Для наблюдения за температурой в трубопроводе в начале и в конце испытуемого участка в целях обеспечения безопасности следует устанавливать термометры.

6.7Электропроводки

В проемах стен и перекрытий устанавливают обрамление, исключающее их разрушение в процессе эксплуатации. В местах прохода проводов и кабелей через стены, перекрытия или их выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом) легко удаляемой массой из несгораемого материала.

6.7.6 Прокладка проводов и кабелей на стальном канате

6.7.6.1 Диаметр и марка каната, а также расстояние между анкерными и промежуточными креплениями каната устанавливают в рабочих чертежах. Стрела провеса каната после подвески кабелей должна быть в пределах 1/40 - 1/60 длины пролета.

Анкерные концевые конструкции закрепляют к колоннам или стенам здания. Крепление их к балкам и фермам не допускается.

Стальной канат и другие металлические части для прокладки кабелей на канате вне помещений, независимо от наличия гальванического покрытия, покрывают смазкой (например солидолом). Внутри помещений стальной канат, имеющий гальваническое покрытие, покрывают смазкой только в тех случаях, когда он может подвергаться коррозии под действием агрессивной окружающей среды.

6.7.6.2 Провода и кабели закрепляют к несущему стальному канату или к проволоке бандажами или клицами, устанавливаемыми для проводов на расстояниях не более 0,5 м друг от друга, для кабелей - не более 800-1000 мм.

Кабели и провода, проложенные на канатах, в местах перехода их с каната на конструкции зданий должны быть разгружены от механических усилий.

Вертикальные подвески проводки на стальном канате располагают, как правило, в местах установки ответвительных коробок, штепсельных разъемов, светильников и т. п. Стрелу провеса каната в пролетах между креплениями выдерживают в пределах 1/40 - 1/60 длины пролета. Сращивание канатов в пролете между концевыми креплениями не допускается.

6.7.6.3 Для предотвращения раскачивания электропроводок на стальном канате устанавливают растяжки. Число растяжек указывают в рабочих чертежах.

6.7.7 Прокладка проводов и кабелей в стальных трубах

6.7.7.1 Для электропроводок применяют стальные трубы с внутренней поверхностью, исключающей повреждение изоляции проводов при их затягивании в трубу. Трубы, прокладываемые открыто в помещениях с нормальной средой, должны иметь антикоррозионное покрытие наружных поверхностей. Для труб, замоноличиваемых в строительные конструкции, антикоррозионное покрытие наружных поверхностей не требуется. Трубы, прокладываемые в помещениях с химически активной средой, должны иметь антикоррозионное покрытие внутренних и внешних поверхностей, стойкое в условиях данной среды. В местах выхода проводов из стальных труб устанавливают изоляционные втулки.

6.7.7.2 Стальные трубы для электропроводки, укладываемые в фундаментах под технологическое оборудование, до бетонирования фундаментов закрепляют на опорных конструкциях или на арматуре. В местах выхода труб из фундамента в грунт осуществляют мероприятия, предусматриваемые в рабочих чертежах, предотвращающие срез труб при осадках грунта или фундамента.

6.7.7.3 В местах пересечения трубами температурных и осадочных швов зданий выполняют компенсирующие устройства в соответствии с указаниями в рабочих чертежах.

6.7.7.4 Расстояния между точками крепления открыто проложенных стальных труб не должны превышать величин, указанных в таблице 3. Крепление стальных труб электропроводки непосредственно к технологическим трубопроводам, а также их приварка непосредственно к различным конструкциям не допускаются.

Таблица 3

6.4.7.5 При изгибании труб применяют нормализованные углы поворота 90°, 120° и 135° и нормализованные радиусы изгиба 400, 800 и 1000 мм.

Радиус изгиба 400 мм применяют при прокладке труб в перекрытиях и для вертикальных выходов; 800 и 1000 мм - при прокладке труб в монолитных фундаментах и при прокладке в них кабелей с однопроволочными жилами.

При заготовке пакетов и блоков труб следует также придерживаться указанных нормализованных углов и радиусов изгиба.

6.7.7.6 При прокладке проводов в вертикально проложенных трубах (стояках) предусматривают их закрепление, причем точки закрепления следует устанавливать на расстоянии друг от друга, не превышающем 30 м.

Закрепление проводов выполняют с помощью клиц или зажимов в протяж- ных или ответвительных коробках либо на концах труб.

• 6.7.7.7 Трубы при скрытой прокладке в полу заглубляют не менее чем на 20 мм и защищают слоем цементного раствора. В полу разрешается устанавливать ответвительные и протяжные коробки, например для модульных проводок.
• 6.7.7.8 Расстояние между протяжными коробками (ящиками) не должно превышать, м: на прямых участках - 75, при одном изгибе трубы - 50, при двух изгибах трубы - 40, при трех изгибах трубы - 20.

Провода и кабели в трубах прокладывают свободно, без натяжения. Диаметр труб принимают в соответствии с указаниями в рабочих чертежах.

6.7.8 Прокладка проводов и кабелей в неметаллических трубах

• 6.7.8.1 Прокладку неметаллических (пластмассовых) труб для затяжки в них проводов и кабелей производят в соответствии с рабочими чертежами при температуре воздуха не ниже минус 20° С и не выше плюс 60° С.

В фундаментах пластмассовые трубы укладывают только на горизонтально утрамбованный грунт или слой бетона.

В фундаментах глубиной до 2 м допускается прокладка поливинилхлоридных труб. При этом принимают меры против их механических повреждений при бетонировании и обратной засыпке грунта.

• 6.7.8.2 Крепление неметаллических труб, прокладываемых открыто, следует выполнять так, чтобы допускалось их свободное перемещение (подвижное крепление) при линейном расширении или сжатии от изменения температуры окружающей среды. Расстояния между точками установки подвижных креплений принимают в соответствии с таблицей 4.

Таблица 4

6.7.8.3 Толщина бетонного раствора над трубами (одиночными и блоками) при их замоноличивании в подготовках полов должна быть не менее 20 мм. В местах пересечения трубных трасс защитный слой бетонного раствора между трубами не требуется. При этом глубина заложения верхнего ряда труб должна соответствовать приведенным выше требованиям. Если при пересечении труб невозможно обеспечить необходимую глубину заложения труб, следует предусмотреть их защиту от механических повреждений путем установки металлических гильз, кожухов или иных средств в соответствии с указаниями в рабочих чертежах.

6.7.8.4 Выполнение защиты от механических повреждений в местах пересечения проложенных в полу электропроводок в пластмассовых трубах с трассами внутрицехового транспорта при слое бетона 100 мм и более не требуется. Выход пластмассовых труб из фундаментов, подливок-полов и других строительных конструкций выполняют отрезками или коленами поливинилхлоридных труб, а при возможности механических повреждений - отрезками из тонкостенных стальных труб.

6.7.8.5 При выходе поливинилхлоридных труб на стены в местах возможного механического повреждения их защищают стальными конструкциями или отрезками тонкостенных стальных труб на высоту до 1,5 м от основания.

6.7.8.6 Соединение пластмассовых труб выполняют: полиэтиленовых - плотной посадкой с помощью муфт, горячей обсадкой в раструб, муфтами из термоусаживаемых материалов, сваркой; поливинилхлоридных - плотной посадкой в раструб или с помощью

• муфт. Допускается соединение склеиванием.

Примечания

1 Тяжение кабеля с пластмассовой или свинцовой оболочкой выполняют только за жилы.

2 Кабели, бронированные круглой проволокой, следует тянуть за проволоки.

3 Контрольные кабели, бронированные и небронированные силовые кабели сечением до 3 х 16 мм² можно прокладывать механизированно тяжением за броню или за оболочку с помощью проволочного чулка, усилия тяжения при этом не должны превышать 1 кН.

Кабели, прокладываемые горизонтально по конструкциям на открытых эстакадах (кабельных и технологических), закрепляют на прямых горизонтальных участках трассы во избежание смещения под действием ветровых нагрузок в соответствии с указаниями, приведенными в рабочих чертежах.

6.7.14 Прокладка кабелей в траншеях

6.7.14.1 Траншею перед прокладкой кабеля осматривают для выявления мест на трассе, содержащих вещества, разрушительно действующие на металлический покров и оболочку кабеля (солончаки, известь, вода, насыпной грунт, содержащий шлак или строительный мусор, участки, расположенные ближе 2 м от выгребных и мусорных ям, и т. п.). При невозможности обхода этих мест кабель прокладывают по чистому нейтральному грунту, в безнапорных асбестоцементных трубах, покрытых снаружи и внутри битумным составом, и т. п. При засыпке кабеля нейтральным грунтом траншею дополнительно расширяют с обеих сторон на 0,5 - 0,6 м и углубляют на 0,3 - 0,4 м.

6.7.14.2 Вводы кабелей в здания, кабельные сооружения и другие помещения выполняют в асбестоцементных безнапорных трубах в отфактурованных отверстиях железобетонных конструкций. Концы труб выводят из стены здания в траншею, а при наличии отмостки - за линию последней не менее чем на 0,6 м с уклоном в сторону траншеи.

6.7.14.3 При прокладке нескольких кабелей в траншее концы кабелей, предназначенные для последующего монтажа соединительных и стопорных муфт, располагают со сдвигом мест соединения не менее чем на 2 м. При этом оставляют запас кабеля длиной, необходимой для проверки изоляции на влажность и монтажа муфты, а также укладки дуги компенсатора длиной на каждом конце не менее 350 мм.

6.7.14.4 В стесненных условиях при больших потоках кабелей, допускается располагать компенсаторы в вертикальной плоскости ниже уровня прокладки кабелей. Муфту при этом оставляют на уровне прокладки кабелей.

6.7.14.5 Проложенный в траншее кабель присыпают первым слоем земли, укладывают механическую защиту или сигнальную ленту, после чего представители электромонтажной и строительной организаций совместно с представителем заказчика производят осмотр трассы с составлением акта на скрытые работы .

6.7.14.6 Траншею окончательно засыпают и утрамбовывают после монтажа соединительных муфт и испытания линии.

6.7.14.7 Засыпка траншеи комьями мерзлой земли, грунтом, содержащим камни, куски металла и т. п., не допускается.

6.7.14.8 Бестраншейная прокладка с самоходного или передвигаемого тяговыми механизмами ножевого кабелеукладчика допускается для 1-2 бронированных кабелей напряжением до 10 кВ со свинцовой или алюминиевой оболочкой на кабельных трассах, удаленных от инженерных сооружений. В городских электросетях и на промышленных предприятиях бестраншейная прокладка допускается только на протяженных участках при отсутствии на трассе подземных коммуникаций, пересечений с инженерными сооружениями, естественных препятствий и твердых покрытий.

6.7.14.9 При прокладке трассы кабельной линии в незастроенной местности по всей трассе устанавливают опознавательные знаки на столбиках из бетона или на специальных табличках-указателях, которые размещают на поворотах трассы, в местах расположения соединительных муфт, с обеих сторон пересечений с дорогами и подземными сооружениями, у вводов в здания и через каждые 100 м на прямых участках.

На пахотных землях опознавательные знаки устанавливают не реже чем через 500 м.

6.7.18 Прокладка кабелей в вечномерзлых грунтах

6.7.18.1 Глубину прокладки кабелей в вечномерзлых грунтах указывают в рабочих чертежах.

6.7.18.2 Местный грунт, используемый для обратной засыпки траншей, размельчают и уплотняют. Наличие в траншее льда и снега не допускается. Грунт для насыпи следует брать из мест, удаленных от оси трассы кабеля не менее чем на 5 м. Грунт в траншее после осадки должен быть покрыт мохоторфяным слоем.

В качестве дополнительных мер против возникновения морозобойных трещин применяют: засыпку траншеи с кабелем песчаным или гравийно-галечниковым грунтом; устройство водоотводных канав или прорезей глубиной до 0,6 м, располагаемых с обеих сторон трассы на расстоянии 2 - 3 м от ее оси; обсев кабельной трассы травами и обсадку кустарником.

6.7.19 Прокладка кабелей при низких температурах

6.7.19.1 Прокладку кабелей в холодное время года без предварительного подогрева допускают только в тех случаях, когда температура воздуха в течение 24 ч до начала работ не снижалась, хотя бы временно, ниже:

0 °С - для силовых бронированных и небронированных кабелей с бумажной изоляцией (вязкой, нестекающей и обедненно-пропитанной) в свинцовой или алюминиевой оболочке; минус 5 °С - для маслонаполненных кабелей низкого и высокого давления; минус 7 °С - для контрольных и силовых кабелей напряжением до 35 кВ с пластмассовой или резиновой изоляцией и оболочкой с волокнистыми материалами в защитном покрове, а также с броней из стальных лент или проволоки; минус 15 °С - для контрольных и силовых кабелей напряжением до 10 кВ с поливинилхлоридной или резиновой изоляцией и оболочкой без волокнистых .материалов в защитном покрове, а также с броней из профилированной стальной оцинкованной ленты; минус 20°С - для небронированных контрольных и силовых кабелей с полиэтиленовой изоляцией и оболочкой без волокнистых материалов в защитном покрове, а также с резиновой изоляцией в свинцовой оболочке.

• 6.7.19.2 Кратковременные в течение 2 - 3 ч понижения температуры (ночные заморозки) не принимают во внимание при условии положительной температуры в предыдущий период времени.
• 6.7.19.3 При температуре воздуха ниже указанной в 6.7.19.1 кабели предварительно подогревают и укладывают в следующие сроки: не более 1 ч .....................от 0 °С до минус 10 °С
• » » 40 мин ............................. от минус 10°С до минус 20 °С
• » » 30 мин.............................. от минус 20 °С и ниже
• 6.7.19.4 Небронированные кабели с алюминиевой оболочкой в поливинилхлоридном шланге, даже предварительно подогретые, не прокладывают при температуре окружающего воздуха ниже минус 20 °С.
• 6.7.19.5 При температуре окружающего воздуха ниже минус 40 °С про- кладка кабелей всех марок не допускается.

6.7.19.6 Подогретый кабель при прокладке не подвергают изгибу по радиусу меньше допустимого. Укладывают его в траншее змейкой. Немедленно после прокладки кабель засыпают первым слоем разрыхленного грунта. Окончательно засыпают траншею грунтом и уплотняют засыпку после охлаждения кабеля.

6.7.20 Маркировка кабельных линий

6.7.20.1 Каждую кабельную линию маркируют.

6.7.20.2 На открыто проложенных кабелях и на кабельных муфтах устанавливают бирки.

На кабелях, проложенных в кабельных сооружениях, бирки устанавливают на концах, в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения. В середине трассы бирки устанавливают не реже чем через каждые 50 - 70 м.

На скрыто проложенных кабелях в трубах или блоках бирки устанавливают на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.

На скрыто проложенных кабелях в траншеях бирки устанавливают на конечных пунктах и у каждой соединительной муфты.

6.7.20.3 Бирки применяют: в сухих помещениях - из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле - из пластмассы.

Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, выполняют штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения можно наносить несмываемой краской.

6.7.20.4 Бирки закрепляют на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1-2 мм, лентами и др.

Место крепления бирки на кабеле проволокой и саму проволоку в сырых помещениях, вне зданий и в земле покрывают битумом для защиты от действия влаги.

• во взрывоопасных зонах - по ГОСТ IEC 60079-14-2013, подраздел 9.6;
• искробезопасных цепей, включая цепи полевой шины FISCO и FNICO, по ГОСТ IEC 60079-14-2013, раздел 16;
• телекоммуникационных кабелей для цифровой техники (локальных сетей) - по ГОСТ Р 53246-2008, раздел 8;
• нагревательных кабелей по трубопроводам и плоскостям - по инструкциям производителей кабелей.

Разрешенные способы монтажа электропроводок приведены в ГОСТ Р 50571.5.52-2011/ МЭК 60364-5-52:2009, приложение А.

6.7.21.1 Особые требования к монтажу электропроводок во взрывоопасных зонах (ГОСТ IEC 60079-14-2013, подраздел 9.6).

• 6.7.21.1.1 Кабели во взрывоопасных зонах прокладывают без сращиваний, если сращивание и его способ не указаны в рабочей документации.
• 6.7.21.1.2 Концы многопроволочных жил кабелей или проводов защищают от развивки, например с помощью кабельных наконечников, но не одной пайкой.

6.7.21.1.3 Концы каждой незадействованной жилы многожильного кабеля во взрывоопасной зоне заземляют или соответствующим образом изолируют с помощью концевой заделки. Не следует для изоляции использовать только одну ленту. Для концевой заделки кабеля применяют заделки с термоусаживаемыми материалами или другие способы заделки, обеспечивающие их механическую защиту.

6.7.21.2 Особые требования к монтажу электропроводок с искробезопасными цепями (ГОСТ IEC 60079-14-2013, раздел 16)

6.7.21.2.1 Искробезопасную электрическую цепь защищают от проникно- вения энергии из других электрических источников таким образом, чтобы не выходить за пределы безопасной энергии в цепи даже в случае возникновения в ней обрывов, короткого замыкания или замыкания на землю.

6.7.21.2.2 Прокладку искробезопасных кабелей и проводов выполняют в соответствии с требованиями ГОСТ IEC 60079-14-2013, подраздел 16.2.

Недопустимо применение марок проводов и кабелей, отличных от рабочей документации, а также изменение длины проводки без согласования с разработчиком рабочей документации.

Провода искробезопасных цепей высокой частоты следует прокладывать без образования петель. При этом следует обратить внимание на формирование жгутов у зажимов, около которых создают петлеобразные запасы длины для многократного подключения жилы при ее поломке, жгутов проводов у приборов, в особенности у приборов с выдвижными блоками, жгутов к дверям и поворотным рамам.

6.7.21.2.3 Проводящие экраны и оболочки следует соединять с заземлителем только в одной точке, обычно на конце цепи, расположенном вне взрывоопасной зоны. Это требование должно исключать возможность протекания через экран искроопасного уравнительного тока из-за разных местных потенциалов земли между одним и другим концами цепи.

Если заземленная искробезопасная цепь проложена в экранированном кабеле, экран для этой цели заземляют в той же точке, что и искробезопасную цепь, которую он экранирует.

Если искробезопасная цепь или часть искробезопасной цепи, изолированная от земли, проложена в экранированном кабеле, экран должен быть подсоединен к системе выравнивания потенциалов в одной точке.

Если имеется необходимость подсоединения экрана в нескольких точках по его длине (например, когда экран имеет высокое сопротивление или требуется дополнительное экранирование против индуктивной наводки), то следует применять изолированные защитные проводники и изолированные соединения.

Места заземления оболочек и экранов, а также сечение заземляющих защитных проводников должны быть указаны в рабочей документации.

6.7.21.2.4 Броню подсоединяют к системе уравнивания потенциалов через вводные устройства или эквивалентным способом на каждом конце кабеля. Если установлены промежуточные соединительные коробки или другое электрооборудование, броню также подсоединяют к системе уравнивания потенциалов в этих точках. В случаях, когда броня не должна быть подсоединена к системе уравнивания потенциалов ни в одной из промежуточных точек кабеля, следует принять меры предосторожности, гарантирующие поддержание электрической целостности брони по всей длине кабеля.

Места соединения брони с проводниками уравнивания потенциалов должны быть указаны в рабочей документации.

6.7.21.3 Особые требования к монтажу телекоммуникационных кабелей (ГОСТ Р 53246-2008, раздел 8) для цифровой техники (локальных сетей).

6.7.21.3.1 Для прокладки телекоммуникационных кабелей используют заземленные металлические конструкции.

6.7.21.3.2 Расстояние в свету от телекоммуникационных кабелей до силовых кабелей и шинопроводов при напряжении до 1000 В должно быть не менее:

• 0,7 м при их открытой прокладке на полках или лотках;
• 0,6 м при прокладке в заземленных коробах, обеспечивающих экранирование не менее 85% общей поверхности короба;
• 0,45 м при прокладке в заземленных коробах, а силовых кабелей - в металлических трубах (или наоборот);
• 0,3 м при прокладке как информационных, так и силовых кабелей в металлических трубах.

Расстояние в свету от телекоммуникационных кабелей до кабелей и шинопроводов при напряжении 6 и 10 кВ должно быть не менее 1,5 м.

6.7.21.3.3 При монтаже телекоммуникационных кабелей следует предотвращать различные механические напряжения в кабеле, вызываемые натяжением, резкими изгибами и чрезмерным стягиванием пучков кабелей.

6.7.21.3.4 Кабельные хомуты (стяжки, бандаж и т.п.), используемые для крепления и формирования кабельных пучков, выбирают и применяют таким образом, чтобы обеспечивалось свободное перемещение пучков на горизонтальных основаниях.

6.7.21.3.5 Не допускается затягивание хомутов и стяжек на вертикальных участках трассы, приводящее к деформации оболочки кабелей.

6.7.21.3.6 Не допускается крепление телекоммуникационных кабелей с помощью скоб.

6.7.21.3.7 Радиус изгиба кабеля

Необходимость сохранения минимального радиуса изгиба кабеля на основе витой пары проводников обусловлена тем, что при резких изгибах пары внутри кабеля деформируются и нарушается однородность симметричной среды передачи. Это ведет, в первую очередь, к серьезным изменениям такого параметра, как NEXT. Последующее распрямление изгиба может не только не восстановить форму пары, но и привести к еще худшим результатам.

Поэтому при прокладке кабеля необходимо следить, чтобы в разматываемом кабеле не появлялись петли, ведущие к резкому перегибу кабеля.

Не допускаются радиусы изгиба кабелей горизонтальной и магистральной подсистем менее:

• 8 внешних диаметров кабеля для 4-парных кабелей на основе неэкранированной витой пары проводников (UTP) в процессе монтажа;
• 10 внешних диаметров кабеля для 4-парных кабелей на основе экранированной витой пары проводников (FTP, ScTP, SFTP) в процессе монтажа;
• 15 внешних диаметров кабеля для многопарных кабелей на основе витой пары проводников в процессе монтажа.

Если требования производителя к минимальному радиусу изгиба конкретного кабеля более жесткие, чем приведенные выше, они должны быть выполнены.

6.7.21.3.8 Усилие натяжения кабеля

При монтаже кабеля с витой парой важно соблюдать предельно допустимую силу натяжения кабеля.

В тех случаях, когда предполагается сложный монтаж с приложением к кабелю повышенных усилий, например при протяжке кабеля через закрытую трассу длиной свыше 30 м или трассу, имеющую более двух поворотов с углами 90°, рекомендуется использовать динамометр или калиброванный вертлюг.

После монтажа не должно быть натяжения кабеля, за исключением вертикальных сегментов, когда остаточное натяжение может быть вызвано собственной массой кабеля.

Сила натяжения кабеля во время монтажа не должна превышать:

• 110 Н - для 4-парных кабелей на основе неэкранированной и экранированной витой пары проводников;
• значения, указанного в спецификации производителя - для многопарных кабелей на основе витой пары проводников.

6.7.21.3.9 Информационные кабели с витой парой проводников следует присоединять к рабочим защитным проводникам, присоединенным к специальной функциональной системе уравнивания потенциалов. Эта система должна обеспечивать разницу потенциалов на шинах заземления в смежных точках подключения кабелей (узлах локальных сетей) не более 1 В при всех режимах электроснабжения.

В отличие от систем уравнивания потенциалов, создаваемых по действующим нормам во взрывоопасных зонах, которые должны обеспечивать уравнивание потенциала в локальных зонах для взрывобезопасности, система специального функционального уравнивания потенциалов должна обеспечить уравнива- ние потенциалов между производственными и другими зонами, соединенными локальными сетями. К узлам сетей относят: центральные процессоры, маршрутизатоы, контроллеры и другие устройства, формирующие локальную сеть.

Если снизить разницу потенциалов до 1 В не представляется возможным, например, при прокладке кабеля между отдельно стоящими зданиями, следует применять вместо кабелей с витой парой проводников волоконно-оптическую линию связи.

6.7.21.4 Монтаж нагревательных кабелей

6.7.21.4.1 Нагревательные кабели следует прокладывать по поверхности обогреваемых трубопроводов таким образом, чтобы они не были прижаты к поверхности трубы деталями крепления трубопровода и не быть расположены между поверхностью трубопровода и его опоры. Прокладку нагревательного кабеля непосредственно по поверхности пластмассовой трубы не производят. Предварительно на трубу наклеивают, как правило, алюминиевую ленту.

Монтаж обогреваемых кабелей следует производить только после испытания трубопроводов.

6.7.21.4.2 При проходе кабелей около резьбовых или фланцевых соединений трубопровода, трубопроводной арматуры или встроенных в трубопровод приборов и устройств (счетчики, ротаметры и др.) на кабелях следует создавать петли, достаточные для подтяжки или демонтажа устройств без повреждения кабеля. Образованные петли закрепляют на обходимом устройстве, накручивая петлю на устройство.

Крепление кабеля к обогреваемой поверхности трубопровода производят по инструкции производителя кабеля и указаниям рабочей документации.

При необходимости присоединения однопроволочных и многопроволочных медных жил указанных сечений к приборам, аппаратам и сборкам зажимов, имеющим выводы и зажимы для присоединения проводников под винт или болт (разборное контактное соединение), жилы этих проводов и кабелей оконцовывают наконечниками.

Однопроволочные медные жилы проводов и кабелей сечением 1; 1,5; 2,5; 4 мм² присоединяют непосредственно под зажим, а многопроволочные жилы этих же сечений - с помощью наконечников или непосредственно под зажим. При этом жилы однопроволочных и многопроволочных проводов и кабелей, в зависимости от конструкции выводов и зажимов приборов, аппаратов и сборок зажимов, оконцовывают кольцом или штырем; концы многопроволочных жил (кольца, штыри) пропаивают, штыревые концы могут быть опрессованы штифтовыми наконечниками.

Если конструкция выводов и зажимов приборов, аппаратов, сборок зажимов требует или допускает иные способы присоединения однопроволочных и многопроволочных медных жил проводов и кабелей, применяют способы присоединения, указанные в соответствующих стандартах и технических условиях на эти изделия.

Присоединение алюминиевых жил проводов и кабелей сечением 2,0 мм² и более к приборам, аппаратам, сборкам зажимов осуществляют только зажимами, позволяющими выполнить непосредственное присоединение к ним алюминиевых проводников соответствующих сечений.

Присоединение однопроволочных жил проводов и кабелей (под зажим или пайкой) допускается осуществлять только к неподвижным элементам приборов и аппаратов.

Присоединение жил проводов и кабелей к приборам, аппаратам и средствам автоматизации, имеющим выводные устройства в виде штепсельных разъемов, следует выполнять посредством многопроволочных (гибких) медных проводов или кабелей, прокладываемых от сборок зажимов или соединительных коробок до приборов и средств автоматизации.

Разборные и неразборные соединения медных, алюминиевых и алюмомедных жил проводов и кабелей с выводами и зажимами приборов, аппаратов, сборок зажимов выполняют в соответствии с указаниями производителя.

В помещениях всех классов, кроме взрыво- и пожароопасных зон, допускается производить соединение стальных тонкостенных защитных труб гильзами из листовой стали или стальными трубами большего диаметра с последующей обваркой по всему периметру мест соединения, при этом не допускается прожог труб.

6.7.24.1

527.2 Уплотнение проходов электропроводок

527.2.1 При проходе электропроводки через элементы строительных конструкций, таких как полы, стены, крыши, потолки, перегородки, остающиеся после прохода электропроводок отверстия должны быть заделаны со степенью огнестойкости соответствующего элемента строительной конструкции.

Примечания

1 В процессе монтажа электропроводок могут потребоваться временные заделки.

2 Измененная в процессе монтажа огнестойкость должна быть восстановлена как можно быстрее.

527.2.2 Электропроводки, которые проходят через элементы строительных конструкций, должны иметь внутреннее уплотнение, обеспечивающее ту же огнестойкость, что и наружное уплотнение в соответствии с 527.1

527.2.3 Электропроводки, выполненные кабелем в трубах, коробах или специальных коробах, классифицированные как не распространяющие горение согласно соответствующему стандарту и с максимальной внутренней площадью поперечного сечения 710 мм² , не нуждаются во внутреннем уплотнении при условии, что: электропроводка удовлетворяет испытаниям по МЭК 60529 для IP33; и любое оконечное устройство системы в одном из отсеков, разделенных в строительном отношении, удовлетворяет испытаниям по МЭК 60529 для IP33.

527.2.4 Никакая электропроводка не должна проходить через элемент строительной конструкции, который предназначен для несения нагрузки, если целостность элемента, несущего нагрузку, нельзя гарантировать после такого проникновения.

527.2.5 Уплотнения, удовлетворяющие 527.2.1 или 527.2.2, должны быть устойчивы к внешним воздействиям в той же степени, что и сама электропроводка, с которой они используются, и, кроме того, они должны удовлетворять следующим требованиям:

• быть стойкими к продуктам сгорания в той же степени, что и элементы строительных конструкций, через которые они проходят;
• обеспечить ту же самую степень защиты от воды, как это требуется для элемента строительства, в котором они были установлены;
• уплотнение и электропроводка должны быть защищены от капающей воды, которая может переместиться вдоль электропроводки, или материалы, используемые для изоляции, должны быть стойкими к влажности.

Примечания

Уплотнения должны быть совместимыми с материалами электропроводки, с которой они находятся в контакте, должны допускать тепловое перемещение электропроводки без ухудшения качества изоляции и иметь соответствующую механическую прочность, чтобы противостоять усилиям, которые могут возникнуть из-за повреждения поддерживающих конструкций электропроводки в результате пожара.

Требования 527.2.5 могут быть удовлетворены, если: крепежные или поддерживающие конструкции кабелей устанавливаются в пределах 750 мм от уплотнения и в состоянии выдержать механические нагрузки, ожидаемые в случае разрушения при пожаре, при этом никакая деформация не передается на уплотнение; или уплотнение само обладает соответствующими характеристиками.

[ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009, подраздел 527.2].

.

6.7.24.2 В коробе дополнительно устанавливают внутреннее уплотнение проводок (огнезащитный пояс) на горизонтальных участках через 30 м, вертикальных участках - через 20 м.

6.7.24.3

Проходы в стенах для кабелей и электропроводки в трубах между взрывоопасными и невзрывоопасными зонами должны быть соответствующим образом уплотнены, например, при помощи песчаной засыпки или строительного раствора.

[ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002), подраздел 9.1.9]

6.7.24.4 При переходе труб электропроводки из помещения со взрывоопасной зоной класса В-I или В-Iа в помещение с нормальной средой, или во взрывоопасную зону другого класса, с другой категорией или группой взрывоопасной смеси, или наружу труба с проводами в местах прохода через стену должна иметь разделительное уплотнение в специально для этого предназначенной коробке.

Во взрывоопасных зонах классов В-Iб, В-II и В-IIа установка разделительных уплотнений не требуется.

Разделительные уплотнения устанавливают: а) в непосредственной близости от места входа трубы во взрывоопасную зону; б) при переходе трубы из взрывоопасной зоны одного класса во взрывоопасную зону другого класса - в помещении взрывоопасной зоны более высокого класса; в) при переходе трубы из одной взрывоопасной зоны в другую такого же класса - в помещении взрывоопасной зоны с более высокими категорией и группой взрывоопасной смеси.

Допускается установка разделительных уплотнений со стороны невзрывоопасной зоны или снаружи, если во взрывоопасной зоне установка разделительных уплотнений невозможна.

Разделительное уплотнение не ставят, если: а) труба с кабелем выходит наружу, а кабели далее прокладывают открыто; б) труба служит для защиты кабеля в местах возможных механических воздействий и оба конца ее находятся в пределах одной взрывоопасной зоны [7].

6.7.24.5 Разделительные уплотнения, установленные в трубах электропроводки, испытывают избыточным давлением воздуха 250 кПа (около 2,5 ат) в течение 3 мин. При этом допускается падение давления не более чем до 200 кПа (около 2 ат) [7].

По результатам испытания защитного трубопровода оформляют протокол испытаний по форме, приведенной в приложении А.18.

Во время измерения сопротивления изоляции провода и кабели должны быть подключены к сборкам зажимов щитов, стативов, пультов и соединительных коробок.

Приборы, аппараты и проводки, не допускающие испытания мегаомметром напряжением 500 - 1000 В, на время испытания должны быть отключены.

По результатам измерения сопротивления изоляции составляют протокол по форме, приведенной в приложении А.16.

6.8Оптические кабели

6.8.9 Минимальные радиусы изгиба оптического кабеля

• 50 мм для волоконно-оптических кабелей внутреннего применения с количеством волокон 2 и 4 в процессе монтажа;
• 15 внешних диаметров кабеля для волоконно-оптических кабелей внутреннего применения с количеством волокон более 4 в процессе монтажа;
• 20 внешних диаметров кабеля для волоконно-оптических кабелей внешнего применения в процессе монтажа.

В случае, если требования производителя к минимальному радиусу изгиба конкретного кабеля более жесткие, чем приведенные выше, они должны быть выполнены.

[ГОСТ Р 53246-2008, подраздел 8.2.2]

6.8.10 Сила натяжения оптического кабеля

Сила натяжения кабелей горизонтальной и магистральной подсистем во время монтажа и в процессе эксплуатации не должна быть более:

• 220 Н или спецификации производителя в случае, если они более жесткие для волоконно-оптических кабелей внутреннего применения с количеством волокон 2 и 4;
• спецификации производителя - для волоконно-оптических кабелей внутреннего применения с количеством волокон более 4;
• 2700 Н или спецификации производителя в случае, если они более жесткие для волоконно-оптических кабелей внешнего применения.

[ГОСТ Р 53246-2008, подраздел 8.2.3]

6.9Щиты, стативы и пульты

Крепежные резьбовые соединения плотно и равномерно затягивают и

СП 77.13330.2016 предохраняют от самоотвинчивания.

6.10Технические средства автоматизации (за исключением щитов и пультов)

Вместе с приборами должны быть переданы монтажной организации специальные инструменты, принадлежности и крепежные детали, входящие в их комплект, необходимые при монтаже.

Если в комплект отдельных приборов крепежные детали не входят, то их следует закреплять нормализованными крепежными изделиями.

При наличии вибраций в местах установки приборов резьбовые крепежные детали оснащают приспособлениями, исключающими возможность самопроизвольного их отвинчивания (пружинные шайбы, контргайки, шплинты и т. п.).

Перед установкой этих приборов место соприкосновения их с трубопроводами и оборудованием должно быть очищено от окалины и зачищено до металлического блеска.

При необходимости прокладки капилляров в местах с горячими или холодными поверхностями между последними и капилляром предусматривают воздушные зазоры, предохраняющие капилляр от нагревания или охлаждения, или устанавливают соответствующую теплоизоляцию.

По всей длине прокладки капилляры манометрических термометров защищают от механических повреждений.

При излишней длине капилляр свертывают в бухту диаметром не менее 300 мм; бухту перевязывают в трех местах неметаллическими перевязками и надежно закрепляют у прибора.

Разделительные сосуды устанавливают так, чтобы контрольные отверстия сосудов располагались на одном уровне и могли легко обслуживаться эксплуатационным персоналом.

СП 77.13330.2016 тацией и с требованиями, указанными в приложении В.

8.1Общие положения

• I стадия - подготовительные работы;
• II стадия - автономная наладка систем автоматизации (вхолостую);
• III стадия - комплексная наладка систем автоматизации (под нагрузкой).

8.2Подготовительные работы

Технические средства автоматизации разукомплектованные, без технической документации (паспортов, руководств, формуляров, инструкций и т.д.) не должны передаваться пусконаладочной организации.

Неисправные технические средства автоматизации передают заказчику для ремонта или замены.

• знать технологическую установку в целом, расположение оборудования, назначение трубопроводов и направления движения рабочих сред в них, расположение регулирующих и запорных клапанов;
• знать расположение помещений для датчиков или стативов с датчиками, помещений анализаторных;
• проверить по документации правильность врезок в трубопроводы и технологическое оборудование измерительных преобразователей температуры, датчиков расхода, давления;
• проверить правильность монтажа регулирующих и запорных клапанов относительно направления движения среды в трубопроводе, значений номинальных диаметров по сравнению с проектными, а также вид исполнения клапанов - НО (нормально открыт) или НЗ (нормально закрыт);
• проверить правильность монтажа уравнительных, конденсационных и разделительных сосудов относительно расположения трубопроводов и смонтированных измерительных преобразователей расхода, уровня и давления;
• проверить состояние регулирующих и запорных клапанов с установленными на них дополнительными устройствами (электропневмопреобразователями, позиционерами) относительно внешнего вида и наличия видимых повреждений.

8.3Автономная наладка систем автоматизации

• проверку монтажа технических средств автоматизации на соответствие требованиям рабочей документации;
• проверку правильности маркировки, подключения и фазировки электрических проводок;
• проверку правильности отработки хода штоков (по перемещению указателей) регулирующих клапанов в соответствии со значениями сигналов, задаваемых от калибраторов, и настройки позиционеров;
• проверку правильности отработки полного хода штоков с указателями на запорных клапанах (отсекателях) при максимальных значениях сигналов, задаваемых от калибраторов.

• настройку логических и временных взаимосвязей систем сигнализации, защиты, блокировки и управления;
• предварительное определение характеристик объекта, расчёт и настройку параметров аппаратуры систем, конфигурирование и параметрический синтез интеллектуальных датчиков, преобразователей и программно-логических устройств;
• проверку правильности прохождения сигналов;
• проверку функционирования прикладного и системного программного обеспечения;
• включение систем автоматизации для обеспечения индивидуальных испытаний оборудования в соответствии с утверждённым графиком.

• выполнить кабельные соединения шкафов управления станций операто- ра и инженерных станций;
• подключить по временной схеме электропитание;
• подготовить имитаторы для задания входных и выходных сигналов;
• задавать входные сигналы с помощью имитаторов, подключенных к
• кроссовым клеммникам, барьерам или реле;
• провести анализ выходных сигналов на соответствие рабочей программе.

8.4Комплексная наладка систем автоматизации

• определение соответствия порядка отработки устройств и элементов систем сигнализации, защиты и управления алгоритмам рабочей документации с выявлением причин отказа или "ложного" срабатывания их, установку необходимых значений срабатывания позиционных устройств;
• определение соответствия пропускной способности запорнорегулирующей арматуры требованиям технологического процесса, правильности отработки выключателей;
• определение расходных характеристик регулирующих органов и приведение их к требуемой норме с помощью имеющихся в конструкции элементов настройки;
• подготовку к включению и включение в работу систем автоматизации для обеспечения комплексного опробования технологического оборудования;
• уточнение статических и динамических характеристик объекта, корректировку значений параметров настройки систем с учетом их взаимного влияния в процессе работы;

82 - испытание и определение пригодности систем автоматизации для обеспе- чения эксплуатации оборудования с производительностью, соответствующей нормам освоения проектных мощностей в начальный период;

• анализ работы систем автоматизации при эксплуатации;
• оформление производственной документации.

8.5Сдача систем автоматизации в эксплуатацию

• перечень уставок устройств, технических средств автоматизации и значений параметров настройки систем автоматического управления (регулирования);
• программы и протоколы испытаний систем автоматизации;
• принципиальные схемы из комплекта рабочей документации автоматизации со всеми изменениями, внесенными и согласованными с заказчиком в процессе производства пусконаладочных работ (один экземпляр);
• паспорта и инструкции предприятий - изготовителей технических средств автоматизации, дополнительная техническая документация, полученная от заказчика в процессе пусконаладочных работ;
• эксплуатационная документация - руководство пользователя, инструкция по эксплуатации и пр.
