СП 323.1325800.2017 «Территории селитебные. Правила проектирования наружного осв»

5.2Выбор нормированных показателей освещения пешеходных переходов

Равномерность освещенности, определяемая отношением E мин/ E ср , на уровне покрытия подземных и надземных переходов должна быть не менее 0,3.

В подземных и надземных пешеходных переходах должны применяться светильники с защитным углом не менее 15 о или с диффузными или призматическими рассеивателями.

5.3Выбор нормируемых показателей освещения пешеходных пространств

Значение равномерности освещенности покрытия тротуара E мин/ E ср должно быть не менее 0,3.

Отношение вертикальной освещенности к горизонтальной в проходах между рядами палаток должно быть не менее 1:2. При этом вертикальная освещенность определяется в поперечной плоскости к оси проезда на высоте 1,5 м; горизонтальная освещенность - на уровне покрытия.

После закрытия рынка или торговой ярмарки допускается снижать уровень средней горизонтальной освещенности до 4 лк. При этом минимальная освещенность не должна быть менее 2 лк.

5.4Освещение территорий жилых районов

Слепящее действие световых приборов для проездов и пешеходных зон внутри жилых кварталов регламентируется согласно 5.3.4.

• 6 - на площадке основного входа;
• 4 - запасного или технического входа;
• 4 - на пешеходной дорожке длиной 4 м у основного входа в здание.

6.1Представление фотометрических данных на светильники наружного освещения

6.1.1 В расчете приняты следующие допущения:

• осветительные приборы (ОП) рассматривают как точечные источники света;
• свет, отраженный от окружающих дорогу поверхностей, не учитывают;
• затенение света ОП деревьями и другими объектами не учитывают;
• поглощение и рассеяние света в атмосфере не учитывают;
• поверхность дороги на рассматриваемом участке принимают горизонтальной, прямолинейной, с однородными отражающими свойствами.

Распределение силы света ОП представляют в виде I -таблицы, содержащей значения силы света I по направлениям, определяемым соответствующими меридиональными и экваториальными углами в зависимости от принятой системы фотометрирования по ГОСТ Р 54350.

где I' ( С ,γ) - сила света ОП по направлению, определяемому углами С и γ, кд; Ф - световой поток ОП, лм.

Методика расчета значений силы света по направлениям, не совпадающим с табличными, описана в 6.2.

6.2Расчет силы света осветительного прибора в расчетную точку

• определяют координаты х, у расчетной точки Р относительно проекции светового центра ОП на дорогу F, расположение которых показано в плане на рисунке 6.1, по формулам:

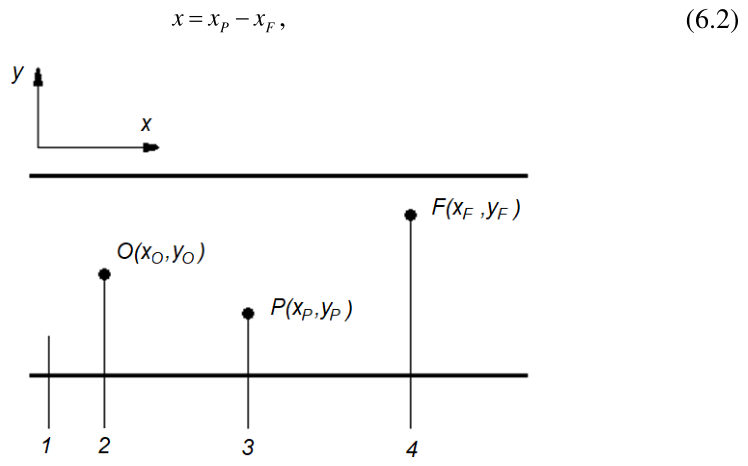

1 - дорога; 2 - проекция наблюдателя на дорогу; 3 - расчетная точка на дороге; 4 - проекция светового центра ОП на дорогу

Рисунок 6.1 - Положение расчетной точки P

где xP , yP и xF , yF - координаты точек Р и F соответственно в системе координат дороги;

• определяют угол δ по формуле

Примечание - Углы наклона ОП δ, θ f , θ m относительно горизонтали показаны на рисунке 6.2.

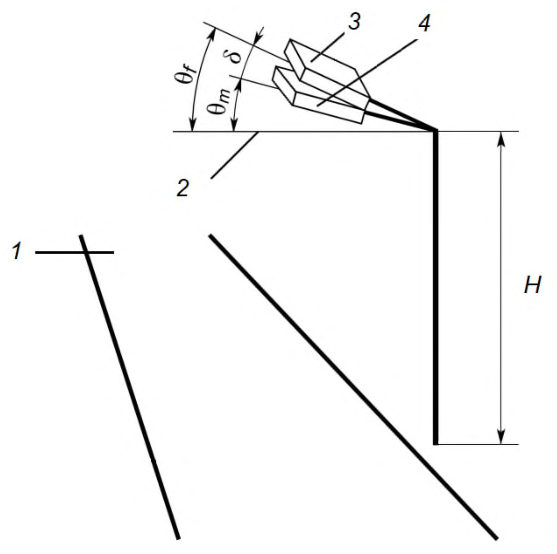

1 - дорога; 2 - горизонталь; 3 - ОП в положении при использовании (θ f ); 4 ОП в положении при измерении θ m

• Рисунок 6.2 - Определение углов наклона ОП
• для координат x , y и высоты Н (рисунки 6.1 и 6.2) и углов ориентации ОП - в системе координат дороги (рисунок 6.3), определяют координаты х' , у' и H' расчетной точки Р в системе координат ОП по формулам: ψ δ ψ δ ν ψ ν ψ δ ν ψ ν sin H cos ) sin sin cos sin (sin y ) sin sin sin cos (cos x x + + · + -· ′ = ; (6.5)

ψ δ ψ δ ν ψ ν ψ δ ν ψ ν cos H cos ) cos sin cos sin (sin y ) cos sin sin sin (cos x H + -· -+ · ′ = -. (6.7)

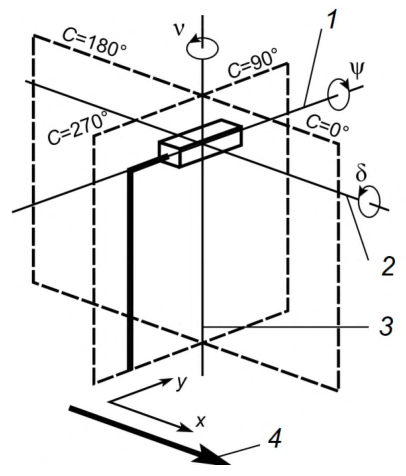

1 - продольная ось ОП; 2 - поперечная ось ОП; 3

• фотометрическая ось ОП; - продольная ось дороги (направление движения)

Рисунок 6.3 - Положительные направления вращений системы координат ОП

Примечание - На рисунке 6.3 показаны оси и положительные направления вращений системы координат ОП из положения при измерении θ m в положение при использовании θ f ;

• рассчитывают значения углов С и γ в системе координат ОП, определяющие направление силы света ОП в точку Р :
• экваториальный угол С определяют по формуле

где угол φ определяют по формулам, приведенным в таблице 6.1;

Таблица 6.1 - Формулы для расчета угла φ

• меридиональный угол γ определяют по формулам, приведенным в таблице 6.2 . Таблица 6.2 - Формулы для расчета угла γ

• для значений углов С и γ, используя таблицы Е.1-Е.3 (приложение Е) ГОСТ Р 54350-2015 ( I - таблицы) и формулы (6.9)-(6.15), рассчитывают значение силы света I ( С , γ) в направлении к расчетной точке P .

Для определения значения силы света I ( С ,γ) по направлению, заданному углами С и γ, находят ячейку сетки углов I -таблицы, которой соответствует данное направление. Для этого проверяют выполнение следующих неравенств:

где nI и mI - число узлов сетки I -таблицы по углам С и γ соответственно.

где

СП 323.1325800.2017 где

Примечание - Интерполяция проведена сначала по углу С , а затем по углу γ. Последовательность проведения интерполяции не влияет на результат.

где значение K γ, определяют по формуле (6.12).

6.3Освещенность и равномерность распределения освещенности

6.4Схема выбора расчетных точек для расчета освещенности дорожного покрытия

• в продольном направлении по формуле

где S - шаг ОП, м; N - число расчетных точек в продольном направлении.

Если S ≤ 30 м, то N = 10, если S > 30 м, то N - наименьшее целое число, при котором S / N ≤ 3 м.

• в поперечном направлении по формуле

где Wr - ширина проезжей части дороги или релевантной области, м; n -число расчетных точек в поперечном направлении.

Если Wr ≤ 4,5 м, то n = 3, если Wr > 4,5 м, то n - наименьшее целое число, при котором Wr / n ≤ 1,5 м.

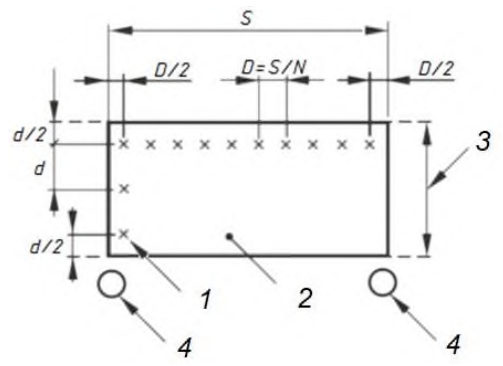

1 - расчетная точка; 2 - расчетное поле; 3 - ширина проезжей части или релевантной области ( Wr ); 4 - ОП

Рисунок 6.4 - Расчетное поле для расчета освещенности

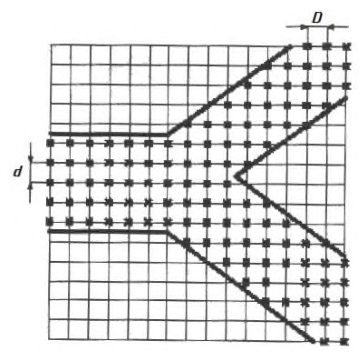

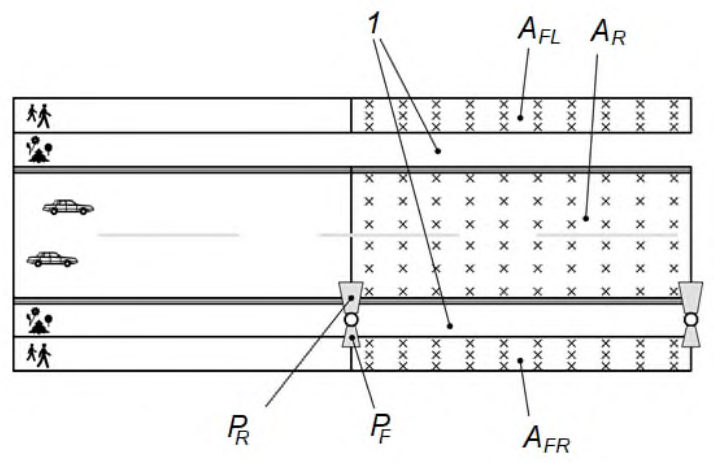

Рисунок 6.5 - Выбор расчетных точек на нестандартном расчетном поле

6.5Методика расчета нормируемых параметров освещения селитебных территорий

где I - сила света ОП в направлении расчетной точки P , кд/клм; ε - угол падения, градусы; Ф - световой поток ОП, клм; H - высота световой точки ОП, м; MF - коэффициент эксплуатации.

Значение I в направлении расчетной точки определяют согласно 6.2.

где Ek - освещенность в точке Р от k -го ОП, определяемая по формуле (6.19); m - число ОП, учитываемых при расчете.

где EP , i - освещенность в i -й расчетной точке, определяемая по формуле (6.19); N 0 - общее число расчетных точек расчетного поля.

где E мин -минимальное значение горизонтальной освещенности на расчетном участке дороги; Е ср - средняя горизонтальная освещенность на расчетном участке дороги;

• расчетная точка расположена на высоте h = 1,5 м над уровнем дорожного покрытия на релевантном участке;
• задняя плоская поверхность расчетного полуцилиндра, проходящая через расчетную точку, как показано на рисунке 6.6, вертикальна и перпендикулярна главному направлению движения пешеходов, принятому для этого участка, как правило - продольное направление улицы.

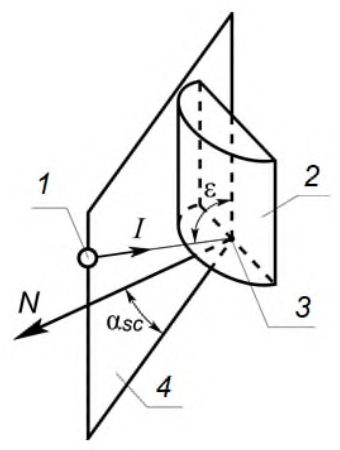

1 - ОП; 2 - расчетный полуцилиндр; 3 - расчетная точка; 4 - плоскость падения света; I - направление силы света ОП в расчетную точку; N -нормаль к задней плоской поверхности полуцилиндра

Рисунок 6.6 - Расчет полуцилиндрической освещенности

где α sc - угол между плоскостью падения луча света от ОП и нормалью N (рисунок 6.6); I - сила света ОП в направлении расчетной точки; ε - угол между вертикалью и направлением I , градус; H - высота светового центра

ОП над дорогой, м; h - высота положения расчетной точки, м; Ф - световой поток ОП, клм; MF - коэффициент эксплуатации.

Значение I в направлении расчетной точки определяют по 6.2 с заменой H на ) ( h H -.

где E пц, k - освещенность в точке Р от k -го ОП, определяемая по формуле (6.23); m - число ОП, учитываемых при расчете.

где E пц, i -полуцилиндрическая освещенность в i -й расчетной точке, определяемая по формуле (6.23).

Направление нормали N к задней плоской поверхности полуцилиндра во всех точках расчетного поля выбирают одинаковым.

В расчет включают ОП, проекция которых на горизонтальную расчетную плоскость, проходящую через расчетную точку, удалена от данной расчетной точки на расстояние не более 5-кратной высоты ( Н-h ) расположения ОП над этой плоскостью.

Расчетное поле определяют с учетом геометрии релевантного участка пешеходной зоны.

где α v - угол между вертикальной плоскостью, содержащей падающий от ОП луч света, и нормалью к плоскости окна (рисунок 6.7), градус; hP - высота положения расчетной точки на окне относительно уровня дороги, м.

Значение I в направлении расчетной точки определяют по 6.2 с заменой H на ( Н -hР ).

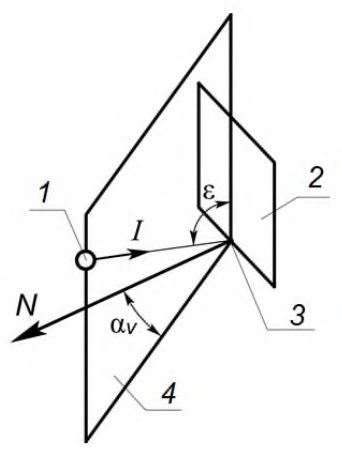

1 - ОП; 2 - плоскость окна; 3 - расчетная точка; 4 - плоскость падения света; I - направление силы света ОП в расчетную точку; N - нормаль к плоскости окна

Рисунок 6.7 - Расчет вертикальной освещенности на окне

Расположение расчетных точек определяют для каждого окна, находящегося на расчетном участке стены здания. На рисунке 6.8 показан пример расположения контрольных точек, помеченных знаком «+».

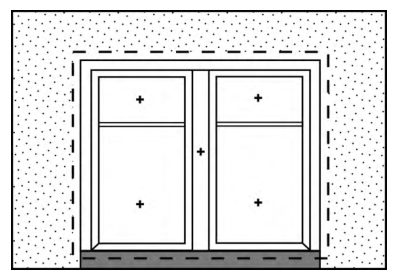

Рисунок 6.8 - Пример расположения контрольных точек для расчета Ev

Максимальную освещенность на окне здания Ev, макс определяют как наибольшую освещенность среди всех расчетных точек окна здания.

6.6Яркость и равномерность распределения яркости

6.7Схема выбора расчетных точек для расчета яркости дорожного покрытия селитебных территорий

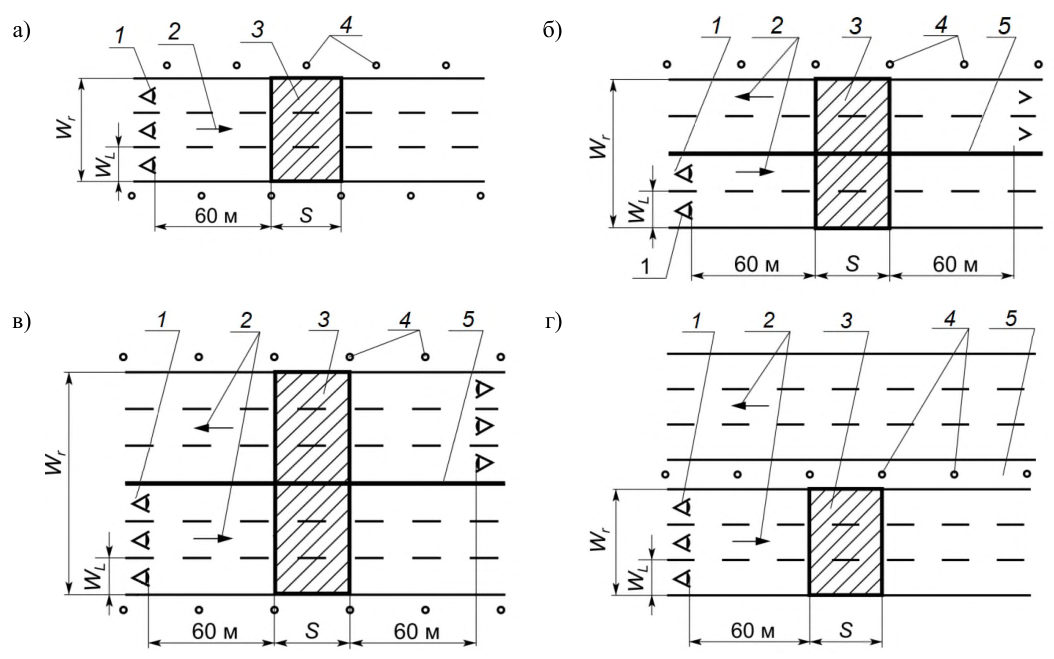

1 - наблюдатель; 2 - направление движения; 3 - расчетное поле; 4 - ОП; 5 -

разделительная полоса

Рисунок 6.9 - Примеры расчетных полей

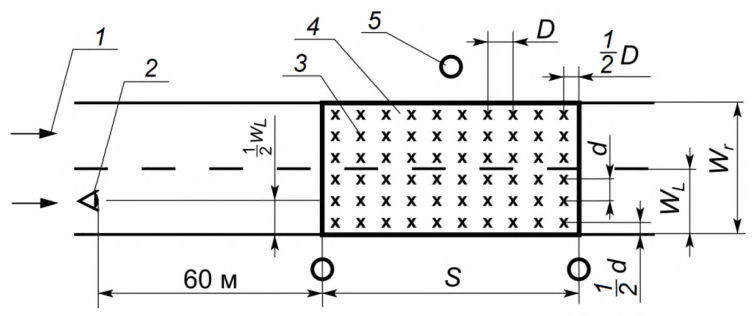

1 - направление движения; 2 - наблюдатель; 3 - расчетные точки; 4 поле; 5

• расчетное - светильник

Рисунок 6.10 - Пример расположения расчетных точек

• в продольном направлении по формуле

где S - шаг ОП, м; N - число расчетных точек в продольном направлении. Если S ≤ 30 м, то N = 10, если S > 30 м, то N - наименьшее целое число, при котором S / N ≤ 3м.

Крайние поперечные ряды расчетных точек отстоят от поперечных границ расчетного поля на расстоянии D /2;

• в поперечном направлении по формуле

где WL - ширина полосы движения, м.

Крайние продольные ряды расчетных точек отстоят от продольных границ расчетного поля на расстоянии d /2.

При расчете яркости высоту расположения глаза наблюдателя принимают h = 1,5 м над уровнем дорожного покрытия.

В продольном направлении наблюдатель располагается перед ближней по ходу движения транспорта границей расчетного поля на расстоянии 60 м (рисунок 6.10).

В поперечном направлении наблюдатель располагается поочередно на центральной линии каждой полосы движения.

Примеры расположения наблюдателя относительно расчетного поля приведены на рисунке 6.9.

В расчете яркости в заданной точке учитывают число ОП m , попавших в поле, границы которого отстоят от указанной расчетной точки на расстояниях, кратных высоте Н расположения ОП над дорогой и показанных на рисунке 6.11.

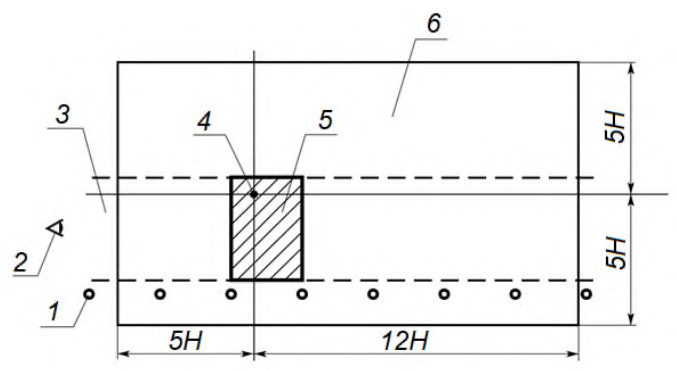

1 - ОП; 2 - наблюдатель; 3 - дорога; 4 - расчетная точка; 5 - расчетное поле (заштриховано); 6 - поле ОП, включенных в расчет

Рисунок 6.11 - Поле ОП, учитываемых при расчете

6.8Методика расчета нормируемых параметров яркости селитебных территорий

где I - сила света ОП в направлении расчетной точки P , кд/клм; r -редуцированный показатель яркости; Ф - световой поток ОП, клм; MF -коэффициент эксплуатации; H - высота световой точки ОП, м.

Значение силы света I в направлении расчетной точки определяют по 6.2.

где ( xP , yP ) -координаты расчетной точки Р ; ( xO , yO ) - координаты проекции на дорогу наблюдателя О ; ( xF , yF ) - координаты проекции на дорогу светового центра ОП, (см. рисунок 6.1).

В случае совпадения точек Р и F , принимают β = 0°.

где Lk -яркость в точке Р от k -го ОП, определяемая по формуле (6.32); m -число ОП, учитываемых в расчете.

Среднюю яркость L ср в направлении наблюдателя, располагаемого на заданной полосе движения, рассчитывают как среднее арифметическое значений яркости в точках расчетного поля по формуле

где Li - яркость в i -й расчетной точке, определяемая по формуле (6.35); N 0 -общее число расчетных точек расчетного поля.

6.9Методика расчета эквивалентной вуалирующей яркости

40 где E зр, k - освещенность на зрачке глаза наблюдателя от k -го ОП, лк; θ k - угол между линией зрения наблюдателя и направлением на k -й ОП, градус.

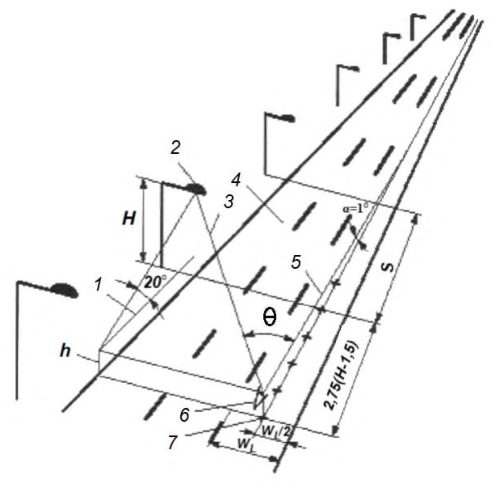

1 - линия горизонта; 2 - ОП; 3 - плоскость экранирования; 4 - расчетное поле; 5 - линия зрения; 6 - глаз наблюдателя; 7 - точки расположения наблюдателя; WL - ширина полосы движения, м; H - высота светового центра

ОП над дорогой, м; S - шаг ОП, м; h - высота расположения глаза наблюдателя над дорогой, м; α - угол наблюдения, градус

Рисунок 6.12 - Расчет эквивалентной вуалирующей яркости

где H -высота светового центра ОП над дорогой, м; h -высота расположения глаза наблюдателя над дорогой, м; I - значение силы света в направлении глаза наблюдателя, кд/клм; θ - угол между линией зрения наблюдателя и направлением на ОП, градус; Ф - световой поток ОП, клм; xF , yF и xO , yO - координаты соответственно точек F и O в системе координат дороги согласно рисунку 6.1.

• ОП должен быть расположен ниже плоскости экранирования кабиной водителя, проходящей через глаз наблюдателя под углом 20° к горизонту, как показано на рисунке 6.12;
• значение угла θ для ОП менее 60°;
• расстояние от ОП до наблюдателя менее 500 м.

6.10Ограничение слепящего действия установок наружного освещения

где L ср - средняя яркость дорожного покрытия, кд/м² ;

• эквивалентная вуалирующая яркость, кд/м² .

42 Lv

Примечание - Формула справедлива при яркостях дорожного покрытия 0,05≤ L≤5 кд/м² .

Значения TI рассчитывают для наблюдателя, последовательно располагаемого в точках, лежащих на центральной линии полосы движения. Первая точка находится на расстоянии 2,75 ( H - 1,5) м от ближайшей границы расчетного поля. Шаг и число остальных точек определяют согласно 6.9.

Максимальное из рассчитанных значений TI для точек положения наблюдателя на полосе движения считают критичным.

7.1Общие положения расчета электротехнической части

Электрические сети НО (сети НО) должны соответствовать [4].

• нормированные значения освещенности, яркости, порогового приращения яркости, равномерности освещенности и яркости;
• нормированные значения удельной установленной мощности;
• надежность работы осветительных установок;
• безопасность обслуживающего персонала и населения;
• удобство обслуживания и управления осветительными установками.

7.2Источники электрического питания наружного освещения

В установках освещения фасадов зданий, скульптур, монументов, подсвета зелени с применением осветительных приборов, установленных ниже 2,5 м от поверхности земли или площадки обслуживания, может применяться напряжение до 380 В при степени защиты осветительных приборов не ниже IР 54.

Напряжение 380 В для питания осветительных приборов наружного освещения может применяться при соблюдении следующего условия: ввод в осветительный прибор и независимый, не встроенный в прибор, пускорегулирующий аппарат выполняется проводами или кабелем с изоляцией на напряжение не менее 660 В.

В установках освещения фонтанов и бассейнов номинальное напряжение питания погружаемых в воду осветительных приборов должно быть не более 12 В.

1-й - диспетчерские пункты сетей наружного освещения городов, эвакуационные светильники и световые указатели в транспортной зоне тоннеля;

2-й - осветительные установки городских транспортных и пешеходных тоннелей, осветительные установки улиц, дорог и площадей категории А;

3-й - остальные осветительные установки.

44 Для повышения надежности электроснабжения осветительных установок городских транспортных и пешеходных тоннелей длиной более 80 м, работающих круглосуточно, следует предусматривать их питание от разных секций вводно-распределительного устройства (ВРУ), подключенных к разным линиям на напряжение 0,4 кВ и разным трансформаторам двухтрансформаторных подстанций или трансформаторам двух близлежащих однотрансформаторных подстанций, питающихся по разным линиям 6 - 10 кВ.

Светильники наружного освещения территорий детских яслей-садов, общеобразовательных школ, школ-интернатов, больниц, госпиталей, санаториев, пансионатов, домов отдыха могут питаться как от вводных устройств этих зданий или трансформаторных подстанций, так и от ближайших распределительных сетей наружного освещения при условии, что предусмотрена возможность местного управления освещением.

Информационные световые табло и указатели направления движения пешеходов в пешеходных тоннелях должны быть включены круглосуточно.

Не разрешается присоединять к распределительным линиям НО световые рекламы и витрины. Допускается присоединять к вечерним, отключаемым на ночные часы, фазам НО осветительные приборы праздничного и архитектурного освещения суммарной мощностью не более 2 кВт на фазу. На отдельных участках магистральных улиц и площадей категорий А и Б, где постоянно размещаются установки праздничной

СП 323.1325800.2017 иллюминации мощностью, превышающей указанную выше, должна предусматриваться самостоятельная электрическая линия питания праздничной иллюминации.

Условия подключения световых указателей, светящихся дорожных знаков, осветительных приборов праздничного и архитектурного освещения к линиям НО должны согласовываться с предприятием, эксплуатирующим НО.

7.3Требования к пунктам электрического питания наружного освещения

Шкафы должны быть с электрическим освещением светодиодными лампами (светильниками) или лампами накаливания, при этом необходимо предусматривать его автоматическое выключение при закрывании дверей.

СП 323.1325800.2017 среды, в которой указаны: номинальный ток аппарата, ток уставки расцепителя или номинальный ток плавкой вставки.

7.4Сети наружного освещения

Изоляция нулевых рабочих проводников должна быть равноценной изоляции фазных проводников.

Рекомендуется при использовании опор контактной сети троллейбуса для размещения воздушной сети НО располагать ее с противоположной стороны опор по отношению к контактной сети на высоте 10,5 м от уровня проезжей части.

СП 323.1325800.2017 трансформатора. Для обеспечения возможности частичного отключения светильников в ночное время, их присоединяют с чередованием фаз.

При использовании опор, принадлежащих электросетевым предприятиям, не занимающимся эксплуатацией НО, допускается располагать фазные провода линий НО ниже нулевого провода распределительной электрической сети 0,4 кВ.

Соединять провода из разных металлов или различных сечений следует только на опорах, при этом соединения не должны испытывать механических усилий.

Провода ответвлений должны быть на изоляторах с «глухим креплением».

50 Провода управления каскадом должны располагаться на опоре ниже линий НО, при этом провод управления вечерним режимом и ниже его располагаемый нулевой провод -на стороне проезжей части, провод управления ночным режимом - на стороне тротуара.

Кабель управления каскадом рекомендуется располагать внутри опоры за разделкой кабеля распределительной линии НО в аналогичном же порядке: нижняя жила - ноль, следующая - управление вечерним и наверху ночным режимом.

На всех дверцах опор с кабельной разводкой должен быть нанесен знак электрического напряжения в соответствии с ГОСТ Р 12.4.026. Дверцы должны быть закрыты на замок или стянуты хомутами.

СП 323.1325800.2017

Групповые и распределительные сети на улицах и площадях категорий А и Б в районах застройки зданиями высотой более 5 этажей, а также на территориях общегородских парков, садов, бульваров и скверов, примыкающих к улицам и площадям категорий А и Б, стадионов с трибунами на 20 тысяч зрителей и более, выставок, больниц, госпиталей, санаториев, пансионатов и домов отдыха рекомендуется выполнять кабельными проводами.

Не допускается подвешивание проводов наружного освещения непосредственно над детскими площадками.

При прокладке кабельных линий на инженерных сооружениях следует предусматривать меры для удобной разделки ответвления от кабеля к опоре и возможность его замены участками.

Это требование не распространяется на кабельные выводы из пунктов питания на опоры, а также на переходы дорог и обходы препятствий, выполняемые кабелем.

При использовании совмещенных PEN -проводников (сечением 10 мм² и более из меди и 16 мм² и более из алюминия) они должны соответствовать требованиям, предъявляемым как к защитным проводникам PE , так и к нулевым рабочим проводникам N .

Для защиты трехфазных групповых сетей освещения допускается применять предохранители и однополюсные автоматические выключатели, если сечение проводника N ( PEN ) соответствует требованиям обеспечения его защиты при отключении двух любых фаз.

Пересечения линий с улицами и дорогами при пролетах не более 40 м допускается выполнять без применения анкерных опор и двойного крепления проводов.

Тросы для подвески светильников и питающих линий сети допускается крепить к конструкциям зданий. При этом тросы должны быть с амортизаторами.

Расчет нагрузок осветительных установок наружного

7.5освещения

где К с - коэффициент спроса осветительной нагрузки; K ПРА i - коэффициент, учитывающий потери в пускорегулирующей аппаратуре (ПРА) i -го источника света; Р ном i - номинальная мощность i -го источника света, кВт; n -число источников света, питающихся по линии.

7.6Выбор сечения проводов и кабелей для наружного освещения

Расчетный ток I p линии определяется по формулам:

• для трехфазной сети (четырех- и пятипроводной)

• для двухфазной сети с рабочим и защитным нулевым проводами (трехи четырехпроводной)

• для однофазной сети (двух- и трехпроводной)

где U ном.ф и U ном - соответственно номинальное фазное и междуфазное напряжение сети; cosφ - коэффициент мощности активной нагрузки.

• как для кабелей с резиновой и пластмассовой изоляцией проложенных открыто - для тросовых проводок;
• как для проводов в стальных трубах с понижением допустимых нагрузок на 10-15 % - для проводов, проложенных в пластмассовых трубах;
• как для четырех одножильных проводов, прокладываемых в одной трубе - для пятипроводных линий, проложенных в трубах или каналах строительных конструкций, питающих светильники с газоразрядными лампами и со светодиодами;
• как для четырехжильных кабелей -для пятижильных кабелей, питающих газоразрядные лампы.

• 10% номинального напряжения сети для светильников с электронным пускорегулирующим аппаратом с корректором коэффициента мощности или с электронными источниками питания (для светодиодов);
• 5% номинального напряжения сети для светильников с электромагнитным ПРА.

где М -момент нагрузки рассматриваемого участка сети, кВт ‧ м;

С расчетный коэффициент, значение которого принимается по таблице 7.1; Δ U доп - допустимое значение отклонения напряжения, %, (см. 7.6.7) в осветительной сети от шин 0,4 кВ источника питания. При этом фактическое напряжение на шинах 0,4 кВ источника питания должно быть не ниже номинального значения сети.

Полученное значение сечения округляют до ближайшего большего стандартного.

Таблица 7.1 - Значение коэффициентов С для расчета сети по потере напряжения

Момент нагрузки определяется по формуле

где Р р - расчетная нагрузка линии, кВт;

L - длина участка, м, определяется по формуле

где l 1 -длина участка линии от осветительного щитка до первого светильника, м; l - интервалы между светильниками, м;

NR - число светильников в одном ряду.

СП 323.1325800.2017 проектом предусматривается неравномерная нагрузка фаз, например, при наличии вечерних и ночных фаз питания светильников.

В случаях, когда проектом предусматривается неравномерная нагрузка фаз, расчет сети по потере напряжения следует выполнять для источников света наиболее нагруженной фазы.

• питающих многоламповые светильники или блоки из нескольких светильников с равномерной нагрузкой фаз в каждой точке присоединения нагрузки;
• с присоединением светильников к различным фазам в порядке А , В , С , С , В , А - для трехфазных линий и А , В , В , А - для двухфазных линий;
• с присоединением светильников к различным фазам в порядке А , В , С , А , В , С - для трехфазных линий при числе светильников не менее 9 и А , В , А , В - для двухфазных линий при числе светильников не менее 6.

Остальные линии, в том числе линии с присоединением светильников к различным фазам в порядке А , А ...; В , В ...; С , С ... и линии, образованные объединением нулевых проводов нескольких совместно трассируемых групп с местными выключателями, рассчитываются как несимметрично нагруженные и их сечение выбирается применительно к указанным в 7.6.8.

Таблица 7.2 - Минимально допустимые сечения изолированных проводов

• чем у фазного при сечении фазных проводников менее или равном 16 мм² для медных и 25 мм² для алюминиевых проводов и не менее 50 % сечения фазных проводников при больших сечениях, но не менее 16 мм² для медных и 25 мм² для алюминиевых проводов - для участков сети, по которым протекает ток от ламп с некомпенсированными пускорегулирующими аппаратами.

Значения площади сечений приведены для случая, когда защитные проводники изготовлены из того же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости приведенным.

Таблица 7.3

7.7Выбор защитных аппаратов для наружного освещения

Установка аппаратов защиты в нулевых заземленных проводниках запрещается.

• в местах присоединения сети к источникам питания (распределительные щиты ТП, распределительные пункты, силовые магистрали и др.);
• на групповых щитках (в начале групповых линий);
• в местах уменьшения сечений проводников по направлению к потребителям энергии с учетом 7.7.6, перечисление а;
• со стороны высшего и низшего напряжения понижающих трансформаторов 12-42 В.

• а) при снижении сечений по длине линии и на ответвлениях от нее, если защитный аппарат линии защищает также участок со сниженным сечением;
• б) при снижении сечения по длине линии и на ответвлениях от нее, если сниженное сечение не менее половины сечения начального участка линии;
• в) в местах ответвлений от линии к электроприемникам малой мощности, если питающая линия защищается аппаратом с уставкой не более 25 А - без ограничения длины ответвления и его сечения;
• г) в местах ответвлений от линий к электроприемникам малой мощности, если линия защищена аппаратом с уставкой более 25 А, но не более 63 А при длине до 3 м при любом способе прокладки и без ограничения длины при прокладке в стальной трубе.

Таблица 7.4 - Требования к выполнению ответвления

При этом аппарат защиты должен устанавливаться в удобном для обслуживания месте (например, на вводе в распределительный пункт, групповой щиток, в ящик управления и др.).

• 300% для номинального тока плавкой вставки предохранителя;
• 450% для тока уставки автоматического выключателя, имеющего только максимальный расцепитель (отсечку);
• 100% для номинального тока расцепителя автоматического выключателя с нерегулируемой обратно зависящей от тока характеристикой (независимо от наличия или отсутствия отсечки);
• 125% для тока трогания расцепителя автоматического выключателя с регулируемой обратной зависящей от тока характеристикой; если на этом автоматическом выключателе имеется еще отсечка, то ее кратность тока срабатывания не ограничивается.

Данное указание не относится к вводным автоматам групповых щитков, комбинированные расцепители которых следует выбирать на наибольший для данного типа аппарата ток в целях повышения устойчивости автомата к токам короткого замыкания и которые не предназначаются служить аппаратами защиты. Требования к селективности автоматических выключателей установлены в ГОСТ Р 50030.2.

Таблица 7.5 - Отношение тока аппарата защиты к допустимому длительному току линии

СП 323.1325800.2017

7.8Защитное заземление наружного освещения

• в сетях с заземленной нейтралью - присоединением к заземляющему винту корпуса светильника РЕ -проводника. Заземление корпуса светильника ответвлением от нулевого рабочего провода внутри светильника запрещается;
• в сетях с изолированной нейтралью, а также в сетях, переключаемых на питание от аккумуляторной батареи -присоединением к заземляющему винту корпуса светильника защитного проводника.

При вводе в светильник проводов без механической защиты, защитный проводник должен быть гибким.

7.9Выбор схем автоматизированных систем управления наружным освещением

• телемеханическим - при числе жителей более 50 тысяч;
• телемеханическим или дистанционным - при числе жителей от 20 до 50 тысяч. При этом метод управления выбирается по результатам техникоэкономического расчета;
• дистанционным - при числе жителей до 20 тысяч.

Питание децентрализованных устройств управления допускается выполнять от линий, питающих осветительные установки.

Между центральным и районным диспетчерскими пунктами должна выполняться прямая телефонная связь или использоваться беспроводная связь.

При питании освещения указанных объектов от сетей внутреннего освещения зданий управление наружным освещением может производиться из этих зданий.

В воздушно-кабельных сетях в один каскад допускается включение до 10 пунктов питания, а в кабельных - до 15 пунктов питания сети уличного освещения.

При этом должны передаваться на исполнительный пункт приказы управления: включить все освещение; включить (отключить) часть освещения (ночной режим работы); отключить все освещение; на диспетчерский пункт - сигналы состояния: включено все освещение; включена (отключена) часть освещения; отключено все освещение; несоответствие состояния освещения посланному приказу и неисправность в сети наружного освещения; опрос показаний счетчика.

Должен быть также предусмотрен контроль исправного состояния канала связи с выводом сигнала на диспетчерский пункт.

Сеть каскадного управления сетями наружного освещения должна строиться таким образом, чтобы улицы, дороги и площади категорий А и Б входили в головной участок каскада или в ближайший к головному участку.

7.10Учет электроэнергии потребляемой наружным освещением

Счетчики активной электрической энергии должны соответствовать климатическим требованиям.
