СП 52.13330.2016 «Естественное и искусственное освещение»

Введение

В настоящем своде правил приведены требования, соответствующие целям Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» и подлежащие обязательному соблюдению с учетом части 1 статьи 46 Федерального закона от 27 декабря 2002 г. № 184ФЗ «О техническом регулировании», Федерального закона от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».

Свод правил устанавливает нормы естественного, искусственного и совмещенного освещения зданий и сооружений, а также нормы искусственного освещения селитебных территорий, площадок предприятий и мест производства работ вне зданий.

Актуализация выполнена авторским коллективом: федеральное государственное бюджетное учреждение «Научноисследовательский институт строительной физики Российской академии архитектуры и строительных наук» (канд. техн. наук И.А.Шмаров , канд. техн. наук В.А. Земцов , инж. В.В. Земцов , инж. Л.В. Бражникова , канд. техн. наук Е.Г. Коркина ); ООО «ЦЕРЕРАЭКСПЕРТ» (инж. Е.А. Литвинская ) при участии ООО «Всероссийский научно-исследовательский, проектноконструкторский светотехнический институт им. С.И. Вавилова» (инж. А.Ш. Черняк , канд. техн. наук А.А. Коробко ); Российская медицинская академия последипломного образования Минздрава России (д-р мед. наук Т.Е. Бобкова ); Федеральное государственное автономное учреждение «Научный центр здоровья детей» Минздрава России (канд. биол. наук Л.М. Текшева ); Программа развития ООН (инж. А.С. Шевченко ), ЗАО «Светлана-Оптоэлектроника» (канд. техн. наук А.А. Богданов ) ОАО НИПИ «ТЯЖПРОМЭЛЕКТРОПРОЕКТ» (инж. З.К. Гобачева ).

1Область применения

2Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 21.607-2014 Система проектной документации для строительства. Правила выполнения рабочей документации наружного электрического освещения

ГОСТ 21.608-2014 Система проектной документации для строительства. Правила выполнения рабочей документации внутреннего электрического освещения

ГОСТ 111-2014 Стекло листовое бесцветное. Технические условия

ГОСТ 5406-84 Эмали НЦ-25. Технические условия

ГОСТ 9754-76 Эмали МЛ-12. Технические условия

ГОСТ 10982-75 Эмаль ЭП-148 белая для холодильников и других электробытовых приборов. Технические условия

ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)

ГОСТ 26824-2010 Здания и сооружения. Методы измерения яркости

ГОСТ 27900-88 (МЭК 598-2-22) Светильники для аварийного освещения. Технические требования

ГОСТ 30826-2014 Стекло многослойное. Технические условия

ГОСТ 31364-2014 Стекло с низкоэмиссионным мягким покрытием. Технические условия

ГОСТ 32997-2014 Стекло листовое, окрашенное в массе. Общие технические условия

ГОСТ 33017-2014 Стекло с солнцезащитным или декоративным твердым покрытием. Технические условия

ГОСТ 33086-2014 Стекло с солнцезащитным или декоративным мягким покрытием. Технические условия

ГОСТ 33392-2015 Здания и сооружения. Метод определения показателя дискомфорта при искусственном освещении помещений

ГОСТ 33393-2015 Здания и сооружения. Методы измерения коэффициента пульсации освещенности

ГОСТ EN 410-2014 Стекло и изделия из него. Методы определения оптических характеристик. Определение световых и солнечных характеристик

ГОСТ IEC 60598-2-22-2012 Светильники. Часть 2-22. Частные требования. Светильники для аварийного освещения

ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ Р 54350-2015 Приборы осветительные. Светотехнические требования и методы испытаний

ГОСТ Р 54815-2011/IEC/PAS 62612:2009 Лампы светодиодные со встроенным устройством управления для общего освещения на напряжения свыше 50 В. Эксплуатационные требования

ГОСТ Р 54944-2012 Здания и сооружения. Методы измерения освещенности

ГОСТ Р 55708-2013 Освещение наружное утилитарное. Методы расчета нормируемых параметров

ГОСТ Р МЭК 60598-1-2011 Светильники. Часть 1. Общие требования и методы испытаний

СП 98.13330.2012 «СНиП 2.05.09-90 Трамвайные и троллейбусные линии»

СП 131.13330.2012 «СНиП 23-01-99* Строительная климатология» (с изменением № 2)

СанПиН 2.2.1/2.1.1.1076-01 Гигиенические требования к инсоляции и солнцезащите помещений жилых и общественных зданий и территорий

СанПиН 2.2.1/2.1.1.1278-03 Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий

СанПиН 2.2.4.3359-16 Санитарно-эпидемиологические требования к физическим факторам на рабочих местах

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3Термины и определения

В настоящем своде правил применены следующие термины с соответствующими определениями:

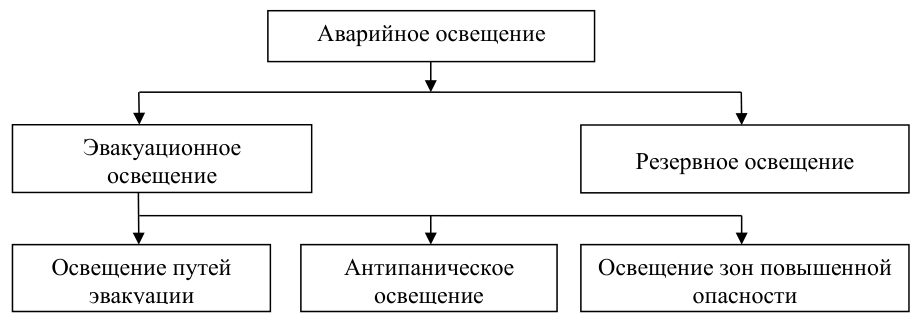

3.1аварийное освещение

Освещение, предусматриваемое в случае выхода из строя питания рабочего освещения.

3.2автодорожный тоннель

Часть дороги для проезда автомобильного транспорта, имеющая перекрытие над проезжей частью, которое препятствует естественному освещению дорожного покрытия и тем самым ухудшает водителю условия видимости дорожной обстановки. Примечания 1 Понятие тоннеля распространяется и на солнцезащитные экраны, примыкающие к порталам тоннеля. 2 Под понятие тоннеля не подпадает галерея, определяемая как часть дороги, перекрытие которой на всем протяжении имеет одну или обе светопроницаемые стены.

3.3акцентирующее освещение

Выделение светом отдельных деталей на менее освещенном фоне.

3.4антипаническое освещение

Вид эвакуационного освещения для предотвращения паники и безопасного подхода к путям эвакуации.

3.5боковое естественное освещение

Естественное освещение помещения через световые проемы в наружных стенах.

3.6верхнее естественное освещение

Естественное освещение помещения через фонари, световые проемы в стенах в местах перепада высоты здания.

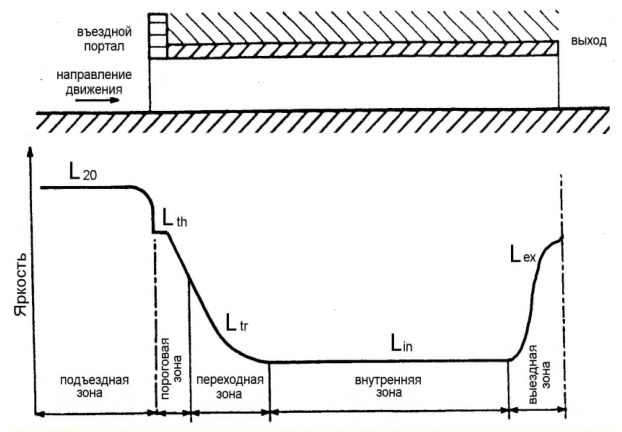

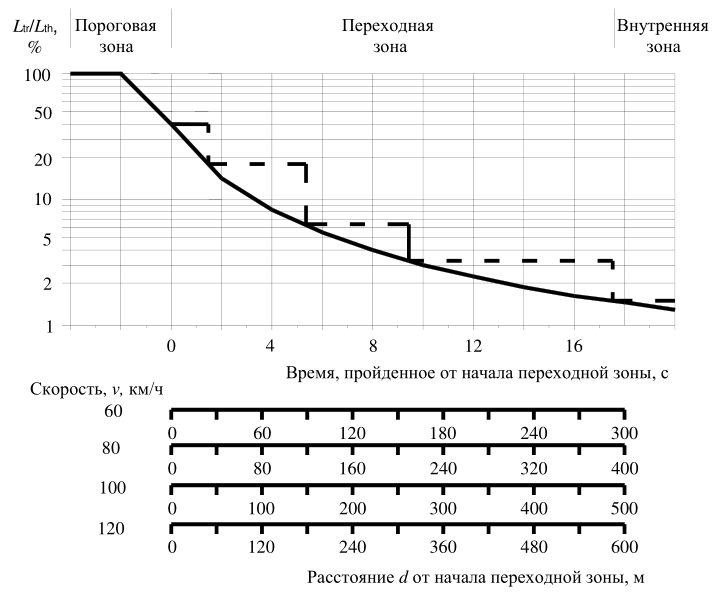

3.7внутренняя зона тоннеля

Участок тоннеля, примыкающий к переходной зоне и заканчивающийся у начала выездной зоны, а при ее отсутствии - у выездного портала.

3.8выездная зона тоннеля

Участок тоннеля длиной, равной расстоянию безопасного торможения, примыкающий к внутренней зоне и заканчивающийся у выездного портала.

3.9выездной портал тоннеля

Часть строительной конструкции тоннеля, обрамляющая выезд из тоннеля.

3.10въездная зона тоннеля

Участок тоннеля, включающий в себя пороговую и переходную зоны.

3.11въездной портал тоннеля

Часть строительной конструкции тоннеля, обрамляющая въезд в тоннель. Примечание - При наличии солнцезащитного экрана въездной портал соответствует началу перекрытой таким экраном проезжей части.

3.12геометрический коэффициент естественной освещенности ε , %

Отношение естественной освещенности, создаваемой в рассматриваемой точке заданной плоскости внутри помещения светом, прошедшим через незаполненный световой проем и исходящим непосредственно от равномерно яркого неба, к одновременно измеренному значению наружной горизонтальной освещенности под открытым полностью небосводом, при этом участие прямого солнечного света в создании той или другой освещенности исключается.

3.13двухстороннее боковое естественное освещение

Естественное освещение помещения за счет светопроемов, расположенных в различных плоскостях двух стен.

3.14дежурное освещение

Освещение, используемое в нерабочее время.

3.15длина тоннеля, м

Расстояние между въездным и выездным порталами, отсчитываемое вдоль центральной линии проезжей части.

3.16длинный тоннель

Тоннель, который либо имеет длину более 125 м, либо при подъезде к которому водитель, находящийся на расстоянии безопасного торможения перед въездным порталом, видит менее 20 % площади рамки выездного портала или вообще ее не видит.

3.17дорога (в городе)

Автомобильная дорога, являющаяся составным элементом городской дорожно-уличной сети или соединяющая город с функционально связанными с ним объектами, но в отличие от улиц прокладываемая по свободным от застройки территориям.

3.18дополнительное искусственное освещение

Искусственное освещение в системе совмещенного освещения, которое используется в течение рабочего дня в зонах с недостаточным естественным освещением.

3.19естественное освещение

Освещение помещений светом неба (прямым или отраженным), проникающим через световые проемы в наружных ограждающих конструкциях, а также через световоды.

3.20заливающее освещение

Общее (равномерное или неравномерное) освещение всего фасада здания или сооружения или его существенной части световыми приборами.

3.21знак безопасности

Знак, дающий информацию о мерах безопасности (запрещения, предписания или разрешения определенных действий) с помощью комбинации цвета, формы и графических символов или текста.

3.22знак безопасности с внешней подсветкой

Знак безопасности, освещаемый извне.

3.23знак безопасности с внутренней подсветкой

Знак безопасности, освещаемый изнутри. Примечание - Знак безопасности с внутренней подсветкой является световым указателем.

3.24индекс цветопередачи Ra

Мера соответствия зрительных восприятий цветного объекта, освещенного исследуемым и стандартным источниками света при одинаковых условиях наблюдения.

3.25интенсивность движения, единиц в час

Число транспортных средств в единицу времени, проходящих через поперечное сечение полотна дороги в часы пик в обоих направлениях.

3.26комбинированное искусственное освещение

Искусственное освещение, при котором к общему искусственному освещению добавляется местное.

3.27комбинированное естественное освещение

Сочетание верхнего и бокового естественного освещения.

3.28коэффициент естественной освещенности (КЕО) e , %

Отношение естественной освещенности, создаваемой в расчетной точке заданной плоскости внутри помещения светом неба (непосредственным или после отражений), к одновременно измеренному значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода; при этом участие прямого солнечного света в создании той или другой освещенности исключается.

3.29контраст объекта различения с фоном K , относительные единицы

Определяется отношением абсолютной величины разности между яркостью объекта и фона к яркости фона. Контраст объекта различения с фоном считается: большим - при K более 0,5 (объект и фон резко отличаются по яркости); средним - при K от 0,2 до 0,5 (объект и фон заметно отличаются по яркости); малым - при K менее 0,2 (объект и фон мало отличаются по яркости).

3.30короткий тоннель

Тоннель, который имеет длину не более 125 м и при подъезде к которому водитель, находящийся на расстоянии безопасного торможения перед въездным порталом, может видеть не менее 20 % площади рамки выездного портала.

3.31коэффициент неравномерности яркости неба q (γ)

Коэффициент, учитывающий неравномерность распределения яркости по небу и определяемый по формуле где γ - угол возвышения солнца над горизонтом, 0 о ≤ γ < 90°; L н(γ) - яркость участка неба; L н.ср - средняя яркость неба; q (0°) = 0,429 - на горизонте.

3.32коэффициент пульсации освещенности K п, %

Критерий оценки относительной глубины колебаний освещенности в осветительной установке в результате изменения во времени светового потока источников света при их питании переменным током, выражающийся формулой где Е макс и Е мин - максимальное и минимальное значения освещенности соответственно за период ее колебания, лк; Е ср - среднее значение освещенности за этот же период, лк. Примечание - Коэффициент пульсации освещенности учитывает пульсацию светового потока до 300 Гц. Пульсация освещенности свыше 300 Гц не оказывает влияния на общую и зрительную работоспособность. Соблюдение норм коэффициента пульсации освещенности позволяет предотвратить отрицательное влияние фликера, стробоскопического эффекта и снизить зрительное и общее утомление человека.

3.33коэффициент светового климата CN , относительные единицы

Коэффициент, учитывающий особенности светового климата района строительства, N -номер группы административных районов.

3.34коэффициент слепящей блескости RG , относительные единицы

Коэффициент, характеризующий прямую слепящую блескость светильников в осветительной установке в местах производства работ вне зданий, вычисляемый по формуле где Lvl - суммарная вуалирующая яркость, вызванная осветительной установкой и определяемая суммой вуалирующих яркостей от каждого светильника ( Lvl = Lv 1 + Lv 2 + ,…, Lvn ), кд/м² . Вуалирующую яркость каждого светильника вычисляют по формуле здесь E eye - освещенность на зрачке наблюдателя в плоскости, перпендикулярной линии зрения (2° ниже горизонтали, см. рисунок 3.1), лк; θ - угол между линией зрения наблюдателя и направлением падения света на зрачок наблюдателя, градусы; Lvе - эквивалентная вуалирующая яркость фона (окружения), кд/м² . Допуская отражение фона в основном диффузным, эквивалентную вуалирующую яркость фона вычисляют по формуле где E г - средняя горизонтальная освещенность поверхности; ρ - средний коэффициент отражения окружающих поверхностей; в случаях, когда он не известен, принимают равным 0,15. 1 - линия зрения; 2 - плоскость глаз наблюдателя Рисунок 3.1

3.35коэффициент эксплуатации (для естественного освещения) MF , относительные единицы

Коэффициент, равный отношению значения КЕО в заданной точке, создаваемой естественным освещением к концу установленного срока эксплуатации, к значению КЕО в той же точке в начале эксплуатации. Коэффициент учитывает снижение КЕО в процессе эксплуатации вследствие загрязнения и старения светопрозрачных заполнений в световых проемах, а также снижения отражающих свойств поверхностей помещения: где MF з - коэффициент, учитывающий снижение КЕО в процессе эксплуатации вследствие загрязнения и старения светопрозрачных заполнений в световых проемах; MF п - коэффициент, учитывающий снижение КЕО в процессе эксплуатации вследствие снижения отражающих свойств поверхностей помещения. Примечание - Коэффициент эксплуатации - величина, обратная ранее применявшемуся коэффициенту запаса К з для естественного освещения ( MF = 1/ К з ).

3.36коэффициент эксплуатации (для искусственного освещения) MF , относительные единицы

Коэффициент, равный отношению освещенности или яркости в заданной точке, создаваемой осветительной установкой в конце установленного срока эксплуатации, к освещенности или яркости в той же точке в начале эксплуатации. Коэффициент учитывает снижение освещенности или яркости в процессе эксплуатации осветительной установки вследствие спада светового потока, выхода из строя источников света и невосстанавливаемого изменения отражающих и пропускающих свойств оптических элементов осветительных приборов, а также загрязнения поверхностей помещения, наружных стен здания или сооружения, проезжей части дороги или тротуара: где MF сп - коэффициент, учитывающий спад светового потока источников света; MF ви - коэффициент, учитывающий выход из строя источников света; MF оп - коэффициент, учитывающий загрязнение и невосстанавливаемое изменение отражающих и пропускающих свойств оптических элементов осветительных приборов; MF п -коэффициент, учитывающий загрязнение отражающих поверхностей помещения или сооружения.

Примечание - Коэффициент эксплуатации обратно пропорционален коэффициенту запаса К з

( MF = 1/ К з ).

3.37локальное архитектурное освещение

Освещение части здания или сооружения, а также отдельных архитектурных элементов при отсутствии заливающего освещения.

3.38медиафасад

Светопропускающая рекламная конструкция, размещаемая непосредственно на поверхности стен зданий, строений и сооружений или на металлокаркасе, повторяющем пластику стены (в случае размещения медиафасада на существующем остеклении здания, строения, сооружения), позволяющая демонстрировать информационные материалы. Размер информационного поля медиафасада определяется размером демонстрируемого изображения.

3.39местное освещение

Освещение, дополнительное к общему, создаваемое светильниками, концентрирующими световой поток непосредственно на рабочих местах.

3.40облачное небо МКО

Небо, полностью закрытое облаками, распределение яркости по которому определяется стандартом Международной комиссии по освещению (МКО). Отношение яркости небосвода на высоте γ над горизонтом к яркости в зените определяется формулой La (0°) = 1 (на горизонте).

3.41общая равномерность распределения яркости дорожного покрытия U 0

Отношение минимального значения яркости дорожного покрытия к среднему:

3.42общее равномерное искусственное освещение помещений

Освещение, при котором светильники размещаются в верхней зоне помещения и создают равномерное распределение освещенности на рабочих местах.

3.43общее локализованное искусственное освещение помещений

Освещение, при котором светильники размещаются в верхней зоне помещения непосредственно над оборудованием.

3.44объединенный показатель дискомфорта UGR, относительные единицы

Критерий оценки дискомфортной блескости, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения, определяемый по формуле где Li - яркость блеского источника, кд/м² ; ω i - угловой размер блеского источника, стерадиан; pi - индекс позиции блеского источника относительно линии зрения; L а - яркость адаптации, кд/м² .

3.45объект различения

Рассматриваемый предмет, отдельная его часть или дефект, которые требуется различать в процессе работы.

3.46освещение зон повышенной опасности

Вид эвакуационного освещения для безопасного завершения потенциально опасного рабочего процесса.

3.47освещение путей эвакуации

Вид эвакуационного освещения для надежного определения и безопасного использования путей эвакуации.

3.48освещенность E , лк

Отношение светового потока d Φ , падающего на элемент поверхности, содержащий рассматриваемую точку, к площади d A этого элемента :

3.49относительная площадь световых проемов S ф/ S п, S о/ S п, %

Отношение площади фонарей или окон к освещаемой площади пола помещения.

3.50отраженная блескость

Характеристика отражения светового потока от рабочей поверхности в направлении глаз работающего, определяющая снижение видимости вследствие чрезмерного увеличения яркости рабочей поверхности и вуалирующего действия, снижающих контраст между объектом и фоном.

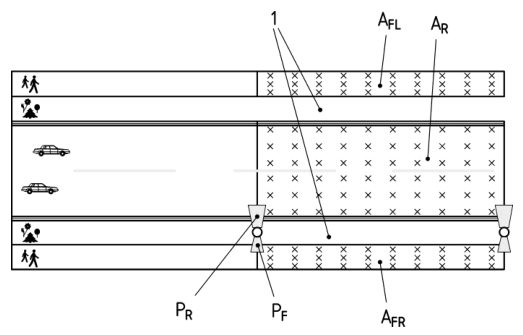

3.51относительная удельная мощность дорожного освещения Dp, Вт/(м² ∙лк)

Показатель энергоэффективности освещения участка дороги, определяемый отношением мощности установленного осветительного оборудования к площади участка и средней освещенности. Примечание - Методика расчета показателя Dp приведена в приложении М.

3.52перекресток

Транспортный узел, в котором две или более улиц или дорог соединяются или пересекаются в одном уровне.

3.53площадь окон S o, м²

Суммарная площадь световых проемов (в свету), находящихся в наружных стенах освещаемого помещения.

3.54площадь фонарей S ф , м²

Суммарная площадь световых проемов (в свету) всех фонарей, находящихся в покрытии над освещаемым помещением или пролетом.

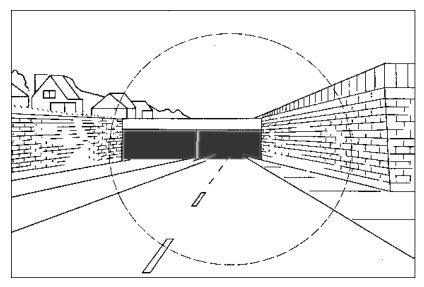

3.55подъездная зона тоннеля

Участок дороги вне тоннеля длиной, равной расстоянию безопасного торможения, примыкающий к въездному порталу.

3.56полуцилиндрическая освещенность E пц, лк

Отношение светового потока, падающего на внешнюю поверхность бесконечно малого полуцилиндра с центром в заданной точке, к площади цилиндрической поверхности этого полуцилиндра Примечания 1 Если не оговорено противное, то ось полуцилиндра должна располагаться вертикально. 2 Применительно к утилитарному наружному освещению полуцилиндрическую освещенность используют в качестве критерия оценки различения лиц встречных пешеходов и определяют как среднюю плотность светового потока на цилиндрической поверхности бесконечно малого полуцилиндра, расположенного вертикально на продольной линии улицы на высоте 1,5 м и ориентированного внешней нормалью к плоской боковой поверхности полуцилиндра в направлении преимущественного движения пешеходов.

3.57помещение без естественного света

Помещение, в котором коэффициент естественной освещенности ниже 0,1 %.

3.58помещение с недостаточным естественным светом

Помещение, в котором коэффициент естественной освещенности ниже нормируемого.

3.59помещение с постоянным пребыванием людей

Помещение, в котором люди находятся большую часть (более 50 %) своего рабочего времени в течение суток или более 2 ч непрерывно.

3.60пороговая зона тоннеля

Участок тоннеля длиной, равной расстоянию безопасного торможения, примыкающий к въездному порталу.

3.61пороговое приращение яркости TI , %

Критерий, регламентирующий слепящее действие светильников осветительной установки в поле зрения водителя транспортного средства. Характеризует увеличение контраста между объектом и его фоном, при котором видимость объекта при наличии блеского источника света стала бы такой же, как и в его отсутствие. Определяется по формуле где L ср - средняя яркость дорожного покрытия, кд/м²; k - множитель, равный 950 при L ср > 5 кд/м² и 650 при L ср ≤ 5 кд/м²; Ev , i - вертикальная освещенность на глазу водителя от i -го светильника, лк; θ i - угол между направлением на i -й светильник и линией зрения, град; n - число светильников, попадающих в поле зрения водителя в пределах интервала угла θ (2° < θ < 20°).

3.62предельная равномерность распределения освещенности (яркости) Ud

Отношение минимальной освещенности (яркости) к максимальной:

3.63продольная равномерность распределения яркости дорожного покрытия Ui

Отношение минимального значения яркости дорожного покрытия L мин к максимальному его значению L макс по оси полосы движения:

3.64проезд

Территория, предназначенная для движения как транспорта, так и пешеходов.

3.65пути эвакуации

Маршрут для выхода людей из опасной зоны в аварийной ситуации. Начинается от места пребывания людей и заканчивается в безопасной зоне.

3.66рабочая поверхность

Поверхность, на которой проводится работа, нормируется и измеряется освещенность.

3.67рабочее освещение

Освещение, обеспечивающее нормируемые световые условия (освещенность, качество освещения) в помещениях и местах производства работ вне зданий.

3.68равномерность естественного освещения

Отношение минимального значения к среднему значению КЕО в пределах характерного разреза помещения.

3.69равномерность распределения освещенности (яркости) U 0

Отношение минимального значения освещенности (яркости) к среднему значению освещенности (яркости):

3.70развязка

Пересечение дорог в разных уровнях со съездами для перехода транспортных средств с одной дороги на другую.

3.71расстояние безопасного торможения (РБТ), м

Минимальное расстояние, требуемое для надежного приведения транспортного средства, движущегося с расчетной скоростью, в состояние полной остановки. Примечание - Определяется суммарным временем реагирования водителя на появившееся препятствие для принятия решения и торможения транспортного средства.

3.72расчетная скорость движения

Максимальная скорость движения одиночного автомобиля, принятая при проектировании дороги.

3.73расчетное значение КЕО е р, %

Значение, полученное расчетным путем при оценке естественного или совмещенного освещения помещений: а) при боковом освещении по формуле б) при верхнем освещении по формуле в) при комбинированном (верхнем и боковом) освещении по формуле где L - число участков небосвода, видимых через световой проем из расчетной точки; ε б i -геометрический КЕО в расчетной точке при боковом освещении, учитывающий прямой свет от i -го участка неба; CN - коэффициент светового климата, принимают по таблице 5.1; qi - коэффициент неравномерности яркости i -го участка облачного неба МКО; M - число участков фасадов зданий противостоящей застройки, видимых через световой проем из расчетной точки; ε зд j -геометрический КЕО в расчетной точке при боковом освещении, учитывающий свет, отраженный от j -го участка фасадов зданий противостоящей застройки; b ф j - средняя относительная яркость j-го участка фасадов зданий противостоящей застройки; r 0 - коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию; k зд j -коэффициент, учитывающий изменения внутренней отраженной составляющей КЕО в помещении при наличии противостоящих зданий, определяемый по формуле здесь k здо -коэффициент, учитывающий изменения внутренней отраженной составляющей КЕО в помещении при полном закрытии небосвода зданиями, видимыми из расчетной точки; τ 0 - общий коэффициент светопропускания, определяемый по формуле где τ 1 - коэффициент светопропускания материала; τ 2 - коэффициент, учитывающий потери света в переплетах светопроема. Размеры светопроема принимаются равными размерам коробки переплета по наружному обмеру; τ 3 - коэффициент, учитывающий потери света в несущих конструкциях (при боковом освещении τ 3 = 1); τ 4 - коэффициент, учитывающий потери света в солнцезащитных устройствах; τ 5 - коэффициент, учитывающий потери света в защитной сетке, устанавливаемой под фонарями, принимаемый равным 0,9; MF - коэффициент эксплуатации, определяемый по таблице 4.3; T - число световых проемов в покрытии; ε в i - геометрический КЕО в расчетной точке при верхнем освещении от i -го проема; ε ср - среднее значение геометрического КЕО при верхнем освещении на линии пересечения условной рабочей поверхности и плоскости характерного вертикального разреза помещения, определяемое из соотношения здесь N - число расчетных точек; r 2 - коэффициент, учитывающий повышение КЕО при верхнем освещении благодаря свету, отраженному от поверхностей помещения; k ф - коэффициент, учитывающий тип фонаря.

3.74резервное освещение

Вид аварийного освещения для продолжения работы в случае отключения рабочего освещения.

3.75световой климат

Совокупность условий естественного освещения в той или иной местности (освещенность и количество освещения на горизонтальной и различно ориентированных по сторонам горизонта вертикальных поверхностях, создаваемых рассеянным светом неба и прямым светом солнца, продолжительность солнечного сияния и альбедо подстилающей поверхности) за период более десяти лет.

3.76световод естественного света

Устройство, направляющее естественный свет внутрь здания.

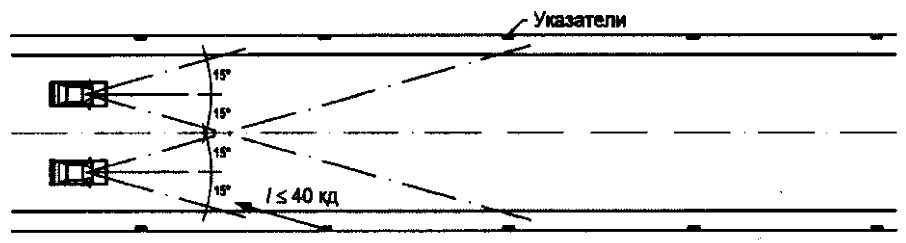

3.77световой указатель

Знак безопасности с внутренней подсветкой.

3.78светодиод

Источник света, основанный на испускании некогерентного излучения в видимом диапазоне длин волн при пропускании электрического тока через полупроводниковый диод.

3.79селитебная территория

Территория, предназначенная для размещения жилищного фонда, общественных зданий и сооружений, а также отдельных коммунальных и промышленных объектов, не требующих устройства санитарнозащитных зон, для устройства путей внутригородского сообщения, улиц, площадей, парков, садов, бульваров и других мест общего пользования.

3.80система встречного освещения тоннеля

Освещение тоннеля, при котором свет падает на объекты преимущественно навстречу движению транспортного потока. Примечание - Для системы встречного освещения используют светильники, распределение силы света которых асимметрично относительно плоскости, перпендикулярной направлению движения транспортного потока, причем максимум силы света направлен навстречу движению транспортного потока.

3.81система симметричного освещения тоннеля

Освещение тоннеля, при котором свет падает на объекты одинаково как по ходу, так и навстречу движению транспортного потока. Примечание - Для системы симметричного освещения используют светильники, распределение силы света которых симметрично относительно плоскости, перпендикулярной направлению движения транспортного потока.

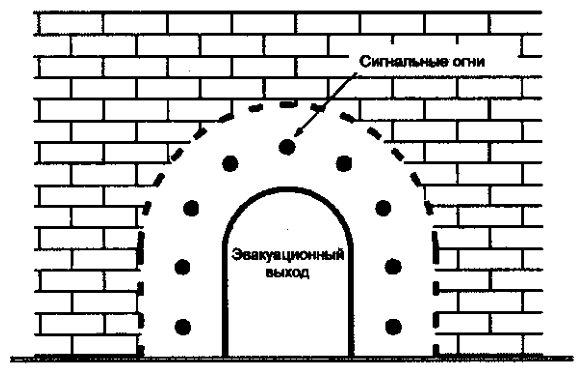

3.82система указания путей эвакуации

Система, обеспечивающая достаточное число знаков безопасности, позволяющих людям эвакуироваться из места расположения в случае возникновения опасности вдоль установленных путей эвакуации.

3.83совмещенное освещение

Освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным в течение полного рабочего дня.

3.84среднее значение КЕО e ср, %

При верхнем или комбинированном освещении определяется по формуле где e 1 и eN - значения КЕО при верхнем или комбинированном освещении в первой и последней точках характерного разреза помещения, см. формулы (3.12) и (3.13); ei - значения КЕО в остальных точках характерного разреза помещения ( i = 2, 3, ..., N - 1).

3.85средняя освещенность на дорожном покрытии Е ср, лк

Освещенность на дорожном покрытии, средневзвешенная по площади заданного участка.

3.86средняя яркость дорожного покрытия L ср, кд/м²

Яркость сухого дорожного покрытия в направлении глаза наблюдателя, находящегося в стандартных условиях наблюдения на оси полосы движения транспорта, средневзвешенная по площади проезжей части заданного участка.

3.87средняя яркость дорожного покрытия в переходной зоне тоннеля Ltr , кд/м²

Средняя по площади проезжей части яркость сухого дорожного покрытия в направлении глаза наблюдателя, находящегося на оси полосы движения транспорта в переходной зоне тоннеля.

3.88средняя яркость пороговой зоны тоннеля Lth , кд/м²

Средняя яркость дорожного покрытия в первой половине пороговой зоны тоннеля.

3.89стандартные условия наблюдения в дорожном освещении

Регламентируемые при расчете яркости дорожного покрытия условия наблюдения водителем транспортного средства, при которых глаз наблюдателя располагается на высоте 1,5 м над дорожным покрытием и удален от расчетной точки на расстояние, при котором линия зрения направлена в расчетную точку под углом (1,0 ± 0,5) о к плоскости дороги.

3.90стробоскопический эффект

Зрительное восприятие кажущегося изменения, прекращения вращательного движения или периодического колебания объекта, освещаемого светом, изменяющимся с близкой, совпадающей или кратной частотой.

3.91транспортная зона тоннеля

Часть строительного комплекса тоннеля, содержащая непосредственно проезжую часть, заключенную между въездным и выездным порталами.

3.92тротуар

Пешеходная часть улицы.

3.93удельная мощность ω, Вт/м²

Установленная мощность искусственного освещения в помещении, отнесенная к полезной площади.

3.94улица

Пространство, полностью или частично ограниченное зданиями с одной или обеих сторон, с проезжей частью для транспорта, пешеходными, а при необходимости - и велосипедными дорожками.

3.95условная рабочая поверхность

Условная горизонтальная поверхность, расположенная на высоте 0,8 м от пола.

3.96установленная скорость движения

Максимальная проектная скорость движения транспорта.

3.97утилитарное наружное освещение

Стационарное освещение, предназначенное для обеспечения безопасного и комфортного движения транспортных средств и пешеходов.

3.98участок дороги со стандартной геометрией проезжей части

Участок дороги или улицы, проезжая часть которого представляет собой плоское прямоугольное полотно длиной, определяемой стандартными условиями наблюдения. Примечание -Для участков со стандартной геометрией проезжей части нормируются и яркость, и освещенность дорожного покрытия.

3.99участок дороги с нестандартной геометрией проезжей части

Участок дороги или улицы, имеющей отклонения от стандартной геометрии, например повороты, развилки, въезды и съезды с эстакад, криволинейные (в плане и профиле) участки и др. Примечание - Для участков с нестандартной геометрией проезжей части нормируется только освещенность дорожного покрытия.

3.100 фликер

Субъективное восприятие колебаний светового потока искусственных источников света по величине и во времени.

3.101 фликер-эффект (в освещении тоннелей)

Эффект монотонного мелькания ярких частей светильников и их бликов от корпуса автомобиля, вызывающий раздражение у водителя при определенных интервалах частот и продолжительности мельканий.

3.102 фон

Поверхность, прилегающая непосредственно к объекту различения, на которой он рассматривается.

Фон считается

светлым - при коэффициенте отражения поверхности более 0,4; средним - то же, от 0,2 до 0,4; темным - то же, менее 0,2.

3.103 характерный разрез помещения

Поперечный разрез посредине помещения, плоскость которого перпендикулярна плоскости остекления световых проемов (при боковом освещении) или продольной оси пролетов помещения. В характерный разрез помещения должны попадать участки с наибольшим числом рабочих мест, а также точки рабочей зоны, наиболее удаленные от световых проемов.

3.104 цветовая температура T ц, K

Температура излучателя Планка (черного тела), при которой его излучение имеет ту же цветность, что и излучение рассматриваемого объекта

3.105 цветопередача

Общее понятие, характеризующее влияние спектрального состава источника света на зрительное восприятие цветных объектов, сознательно или бессознательно сравниваемое с восприятием тех же объектов, освещенных стандартным источником света.

3.106 цилиндрическая освещенность E ц, лк

Отношение светового потока, падающего на боковую поверхность бесконечно малого цилиндра с центром в заданной точке, к площади боковой поверхности этого цилиндра. Примечания 1 Если не оговорено иное, то ось цилиндра должна быть расположена вертикально. 2 Применительно к внутреннему освещению цилиндрическую освещенность используют в качестве критерия оценки насыщенности помещения светом.

3.107 эвакуационное освещение

Вид аварийного освещения для эвакуации людей или завершения потенциально опасного процесса.

3.108 эвакуационный выход

Выход, предназначенный для эвакуации людей в аварийной ситуации на путь эвакуации, ведущий непосредственно наружу или в безопасную зону.

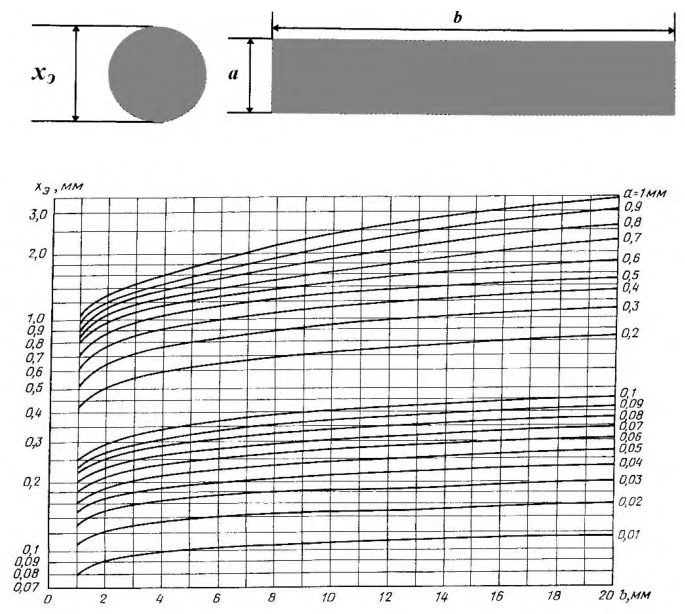

3.109 эквивалентный размер объекта различения

Размер равнояркого круга на равноярком фоне, имеющего такой же пороговый контраст, что и объект различения при данной яркости фона. 3.110

энергетическая эффективность

Характеристики, отражающие отношение полезного эффекта от использования энергетических ресурсов к затратам энергетических ресурсов, произведенным в целях получения такого эффекта, применительно к продукции, технологическому процессу, юридическому лицу, индивидуальному предпринимателю.Источник: 1, статья 2, пункт 4

энергосбережение

Реализация организационных, правовых, технических, технологических, экономических и иных мер, направленных на уменьшение объема используемых энергетических ресурсов при сохранении соответствующего полезного эффекта от их использования (в том числе объема произведенной продукции, выполненных работ, оказанных услуг).Источник: 1, статья 2, пункт 3

3.112 яркость L , кд/м²

Отношение светового потока d 2 Φ , переносимого элементарным пучком лучей, проходящим через заданную точку и распространяющимся в телесном угле d Ω , содержащем заданное направление, к произведению площади проходящего через заданную точку сечения этого пучка d A , косинуса угла θ между нормалью к этому сечению и направлением пучка лучей и телесного угла d Ω :

3.113 яркость адаптации в подъездной зоне тоннеля L 20, кд/м²

Средняя яркость в коническом поле зрения, стягиваемом углом 20°, с вершиной в месте расположения глаза подъезжающего к тоннелю водителя и осью, направленной на центр въездного портала тоннеля. Примечание - Яркость адаптации L 20 определяют применительно к водителю, расположенному на РБТ от въездного портала тоннеля в середине соответствующей проезжей части дороги.

4Общие положения

Минимальная освещенность на рабочих местах не должна отличаться от нормируемой средней освещенности в помещении более чем на 10 % согласно СанПиН 2.2.4.3359.

Для наружного освещения селитебных территорий в настоящем своде правил нормируются освещенность и яркость дорожный покрытий для любых источников света.

Нормируемые значения освещенности в люксах, отличающиеся на одну ступень, следует принимать по шкале: 0,2; 0,3; 0,5; 1; 2; 3; 4; 5; 6; 7; 10; 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 1000; 1250; 1500; 2000; 2500; 3000; 3500; 4000; 4500; 5000.

Нормируемые значения яркости поверхности, кд/м² , отличающиеся на одну ступень, следует принимать по шкале: 0,2; 0,3; 0,4; 0,6; 0,8; 1; 2; 3; 5; 8; 10; 12; 15; 20; 25; 30; 50; 75; 100; 125; 150; 200; 400; 500; 750; 1000; 1500; 2000; 2500.

Для естественного освещения в настоящем своде правил приведены значения коэффициента естественной освещенности (КЕО).

Таблица 4.1 Требования к освещению помещений промышленных предприятий

Продолжение таблицы 4.1

(проект, окончательная редакция)

СП 52.13330.2016

Окончание таблицы 4.1

Примечания

1 Освещенность следует принимать с учетом 7.2.2 и 7.2.3.

2 Наименьшие размеры объекта различения и соответствующие им разряды зрительной работы установлены при расположении объектов различения на расстоянии не более 0,5 м от глаз работающего. При увеличении этого расстояния разряд зрительной работы следует устанавливать в соответствии с приложением А. Для протяженных объектов различения при определении нормы освещенности принимается эквивалентный размер по приложению Б.

3 Освещенность при работах со светящимися объектами размером 0,5 мм и менее следует выбирать в соответствии с размером объекта различения и относить их к подразряду «в».

• 4 Коэффициент пульсации К п указан в графе « К п, %, не более» для системы общего освещения или для светильников местного освещения при системе комбинированного освещения. К п от общего освещения в системе комбинированного не должен превышать 20 %.
• 5 Предусматривать систему общего освещения для разрядов I-III, IVа, IVб, IVв, Vа разрешается только при технической невозможности применения системы комбинированного освещения.
• 6 В районах с температурой наиболее холодной пятидневки по СП 131.13330.2012 минус 28 о С и ниже нормированные значения КЕО при совмещенном освещении следует принимать по таблице 6.1.

7 В помещениях, специально предназначенных для работы или производственного обучения подростков, нормированное значение КЕО повышается на один разряд, но должно быть не менее 1,0 %.

СП 52.13330.201

Таблица 4.2 Требования к освещению помещений жилых и общественных зданий

СП 52.13330.201

Окончание таблицы 4.2

* Дополнительно регламентируется в случаях специальных архитектурно-художественных требований.

• ** Нормируемое значение объединенного показателя дискомфорта в помещениях при направлении линии зрения вверх под углом 45 ° и более к горизонту и в помещениях с повышенными требованиями к качеству освещения (спальные комнаты в дошкольных образовательных организациях, санаториях, дисплейные классы в общеобразовательных и профессиональных образовательных организациях и т. п.).
• *** Нормируемое значение коэффициента пульсации K п для детских, лечебных помещений с повышенными требованиями к качеству освещения.

Примечания

• 1 Освещенность следует принимать с учетом 7.3.3 и 7.3.4 настоящего свода правил.
• 2 Наименьшие размеры объекта различения и соответствующие им разряды зрительной работы устанавливаются при расположении объектов различения на расстоянии не более 0,5 м от работающего при среднем контрасте объекта различения с фоном и светлым фоном. При уменьшении (увеличении) контраста допускается увеличение (уменьшение) освещенности на одну ступень по шкале освещенности в соответствии с 4.1.
• 3 Связь объединенного показателя дискомфорта UGR с показателем дискомфорта М , нормируемым СанПиН 2.2.1/2.1.1.1278, показана в разделе 3.

Таблица 4.3 Коэффициенты эксплуатации для естественного и искусственного освещения

Окончание таблицы 4.3

Примечания

1 Значения коэффициента эксплуатации, указанные в графе «Естественное освещение», следует умножать: на 0,91 - при применении узорчатого стекла, стеклопластика, армированной пленки и матированного стекла, а также при использовании световых проемов для аэрации; на 1,11 - при применении органического стекла.

2 Значения коэффициентов эксплуатации, указанные в графе «1-4», следует увеличивать при односменной работе по перечислениям б) и г) пункта 1 - на 0,2; по перечислению в) пункта 1 - на 0,1; при двухсменной работе по перечислениям б) и г) пункта 1 - на 0,15.

3 Значения коэффициента эксплуатации и число чисток для транспортных тоннелей, указанные в графах «5-6»4 и «7», приведены с учетом использования только светильников конструктивно-светотехнической схемы IV таблицы Д.1 приложения Д.

4 Коэффициент эксплуатации при применении световых приборов со светодиодами следует умножать на коэффициент 1,05. 5 Допускается использовать расчетный коэффициент эксплуатации.

СП 52.13330.201

5Естественное освещение

Без естественного освещения допускается проектировать помещения с временным пребыванием людей, помещения, которые определены соответствующими сводами правил и стандартами организаций на проектирование зданий и сооружений, а также помещения, размещение которых разрешено в подвальных этажах зданий и сооружений.

Световоды естественного света допускается применять для естественного освещения помещений только в системе комбинированного освещения в качестве верхнего света.

В жилых и общественных зданиях при одностороннем боковом освещении нормируемое значение КЕО должно быть обеспечено: а) в жилых помещениях жилых зданий - в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола на расстоянии 1 м от стены, наиболее удаленной от световых проемов: в одной комнате для 1-, 2- и 3-комнатных квартир и в двух комнатах для 4-комнатных и более квартир.

В остальных жилых помещениях многокомнатных квартир и кухне нормируемое значение КЕО при боковом освещении должно обеспечиваться в расчетной точке, расположенной в центре помещения на плоскости пола; б) в жилых помещениях общежитий, гостиных и номеров гостиниц - в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола в центре помещения; в) в групповых и игровых помещениях дошкольных образовательных организаций, изоляторах и комнатах для заболевших детей - в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола на расстоянии 1 м от стены, наиболее удаленной от световых проемов; г) в учебных и учебно-производственных помещениях общеобразовательных организаций, интернатов, профессиональных образовательных организаций -в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности на расстоянии 1,2 м от стены, наиболее удаленной от световых проемов; д) в палатах и спальных комнатах санаториев и домов отдыха и пансионатов - в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола на расстоянии 1 м от стены, наиболее удаленной от световых проемов; е) в кабинетах врачей, ведущих прием больных, в смотровых, в приемно-смотровых боксах, перевязочных - в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности в центре помещения; ж) в остальных помещениях жилых и общественных зданий - в расчетной точке, расположенной в центре помещения на рабочей поверхности.

В крупногабаритных производственных помещениях глубиной более 6,0 м при боковом освещении нормируется минимальное значение КЕО в точке на условной рабочей поверхности, удаленной от световых проемов:

• на 1,5 высоты от пола до верха светопроемов - для зрительных работ разрядов IIV;
• на 2,0 высоты от пола до верха светопроемов - для зрительных работ разрядов VVII разрядов;
• на 3,0 высоты от пола до верха светопроемов - для зрительных работ разряда VIII.

Расчетное значение КЕО должно быть не менее нормируемого значения е н , приведенного в таблицах 4.1, 4.2 или приложении Л:

Параметры, входящие в формулу расчетного значения КЕО, определены в разделе 3. Расчетное значение КЕО учитывает коэффициент эксплуатации MF и коэффициент светового климата CN .

Коэффициенты эксплуатации принимают по таблице 4.3. Коэффициенты светового климата принимают по таблице 5.1 в зависимости от номера группы обеспеченности естественным светом административных районов и ориентации светопроемов. Районирование территории Российской Федерации по ресурсам светового климата приведено в приложении Е.

СП 52.13330.201

Таблица 5.1 Коэффициенты светового климата в зависимости от группы административного района и ориентации световых проемов по сторонам горизонта

Разрешается снижение расчетного значения КЕО е р по сравнению с нормируемым КЕО e н не более чем на 10 %.

• для строящихся зданий - по данным, приведенным в сертификате на отделочный материал фасада, или по данным измерений;
• для существующей застройки - по таблице 7.24.

Средневзвешенный коэффициент отражения остекленных проемов фасада с учетом переплетов ρ ок в расчетах принимается равным 0,2, а для уточнения рассчитывается средневзвешенный коэффициент отражения оконного блока ρ о.б в соответствии с приложением Г.

Средневзвешенный коэффициент отражения фасада ρ ф с учетом остекленных проемов следует рассчитывать по формуле

где ρ м i , ρ ок - коэффициент отражения материала отделки фасада и коэффициент отражения остекленных проемов фасада с учетом переплетов соответственно;

S м i , S ок - площадь фасада без светопроемов и площадь светопроемов соответственно.

Равномерность естественного освещения не нормируется для производственных помещений с боковым освещением; производственных помещений, в которых выполняются зрительные работы разрядов VII и VIII при верхнем или верхнем и боковом освещении; вспомогательных помещений и помещений общественных зданий, в которых выполняются зрительные работы разрядов Г и Д.

6Совмещенное освещение

Совмещенное освещение помещений жилых, общественных и административнобытовых зданий разрешается в случаях, когда это требуется по условиям выбора рациональных объемно-планировочных решений, за исключением жилых комнат домов и общежитий, гостиных и номеров гостиниц, спальных помещений санаториев и домов отдыха, групповых и игровых детских дошкольных учреждений, палат и спальных комнат объектов социального обеспечения (интернатов, пансионатов для престарелых и инвалидов и т. п.).

Применение ламп накаливания разрешается в случаях, когда по условиям технологии, среды или требований оформления интерьера использование других источников света невозможно.

СП 52.13330.201

Разрешается снижать нормируемые значения КЕО и принимать их в соответствии с таблицей 6.1:

• а) в районах с температурой наиболее холодной пятидневки по СП 131.13330 минус 28 °С и ниже;
• б) в помещениях с боковым освещением, глубина которых по условиям технологии или выбору рациональных объемно-планировочных решений не позволяет обеспечить нормируемое значение КЕО, указанное в таблице 4.1 для совмещенного освещения;
• в) в помещениях, в которых выполняются зрительные работы разрядов I-III.

• а) освещенность от светильников системы общего освещения должна составлять не менее 200 лк;
• б) освещенность от светильников общего освещения в системе комбинированного освещения необходимо повышать на одну ступень по шкале освещенности, кроме разрядов Iа, Iб, IIа;
• в) коэффициент пульсации K п для разрядов I-III зрительных работ не должен превышать 10 %.

Таблица 6.1 Наименьшие нормативные значения КЕО для производственных помещений при совмещенном освещении

Искусственное освещение при совмещенном освещении помещений следует проектировать также в соответствии с разделом 7.

• не менее 87 % значений, указанных в приложении Л для учебных и учебнопроизводственных помещений общеобразовательных и профессиональных образовательных организаций;
• не менее 60 % значений, указанных в приложении Л для остальных помещений.

7Искусственное освещение

7.6Аварийное освещение

⧉❝7.6.1

Аварийное освещение подразделяется на эвакуационное и резервное. Виды аварийного освещения представлены на рисунке 7.1.

Эвакуационное освещение подразделяется на освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное антипаническое освещение (рисунок 7.1).

Рисунок 7.1 - Виды аварийного освещения

Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения. Аварийное освещение должно включаться автоматически при пропадании питания основного (рабочего) освещения, а также по сигналам систем пожарной и аварийной сигнализации или вручную, если сигнализации нет или она не сработала.

Аварийное освещение подключается к источнику питания, независимому от источника питания рабочего освещения.

⧉❝7.6.2

Для аварийного освещения следует применять:

• а) светодиодные источники света; б) люминесцентные лампы - в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90 % номинального; в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии; г) лампы накаливания - при невозможности использования других источников света.

Индекс цветопередачи Ra применяемых источников света для аварийного освещения должен быть не менее 40.

⧉❝7.6.3

Освещение путей эвакуации в помещениях и местах производства работ вне зданий следует предусматривать по путям эвакуации:

• в коридорах и проходах по путям эвакуации;
• в местах изменения (перепада) уровня пола или покрытия;
• в зоне каждого изменения направления пути;
• на пересечении проходов и коридоров;
• на лестничных маршах, при этом каждая ступень должна быть освещена прямым светом;
• перед каждым эвакуационным выходом из помещения, требующего эвакуационного освещения;
• перед пунктом медицинской помощи;
• в местах размещения средств экстренной связи;
• в местах размещения средств пожаротушения;
• в местах размещения плана эвакуации;
• снаружи перед конечным выходом из здания или сооружения.

Нормы освещенности, предельная равномерность освещенности, порядок включения и продолжительность работы освещения путей эвакуации приведены в таблице 7.28. Повышенные нормы освещенности путей эвакуации установлены для лестничных маршей в зданиях с постоянным пребыванием маломобильных групп населения (МГН).

⧉❝7.6.4

Антипаническое освещение направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации и его следует предусматривать в больших помещениях площадью более 60 м² при одновременном нахождении в нем 30 и более человек. Нормы освещенности, предельная равномерность освещенности, порядок включения и продолжительность работы антипанического освещения приведены в таблице 7.28.

⧉❝7.6.5

Эвакуационное освещение зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации. Нормы освещенности, предельная равномерность освещенности, порядок включения и продолжительность работы эвакуационного освещения приведены в таблице 7.28.

⧉❝7.6.6

Резервное освещение следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

• гибель, травмирование или отравление людей;
• взрыв, пожар, длительное нарушение технологического процесса;
• утечку токсических и радиоактивных веществ в окружающую среду;
• нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т. п. Резервное освещение не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения. Необходимость принятия для резервного освещения более высоких норм освещенности определяется технологами в зависимости от условий функционирования данного объекта. Нормы освещенности, предельная равномерность освещенности, порядок включения резервного освещения приведены в таблице 7.28. 7.6.7 Слепящее действие светильников аварийного освещения ограничивается предельными значениями силы света. Для горизонтальных путей эвакуации сила света светильников аварийного освещения ограничивается в нижней полусфере в пределах углов от 60° до 90° относительно вертикали и при всех азимутальных углах согласно рисунку 7.2, при которых ее значения не должны превышать предельных значений, приведенных в таблице 7.29. Для путей эвакуации, расположенных на разных уровнях и в местах производства работ вне зданий, сила света светильников аварийного освещения ограничивается в нижней полусфере, и при любых вертикальных и азимутальных углах ее значения не должны превышать предельных значений, приведенных в таблице 7.29.

Таблица 7.28 Нормы аварийного освещения

Виды и объекты аварийного освещения	Нормируемая освещенность E н на горизонтальной поверхности, лк, не менее	Предельная равномерность освещенности E мин / E макс , не более	Продолжительность работы аварийного освещения, ч	Режим включения аварийного освещения
Пути эвакуации шириной до 2 м: - на полу по оси прохода	1,0	1:40	1,0	Должно обеспечивать 50 %нормируемой освещенности через 5 с после нарушения питания рабочего освещения, а 100 %нормируемой освещенности - через 10 с
- на полу в полосе шириной не менее 50 % ширины прохода, симметрично расположенная относительно центральной линии	0,5	1:40	1,0	Должно обеспечивать 50 %нормируемой освещенности через 5 с после нарушения питания рабочего освещения, а 100 %нормируемой освещенности - через 10 с
- пункт первой помощи, места с противопожарным оборудованием, места размещения плана эвакуации, места включения аварийной сигнализации, перед каждым эвакуационным выходом, снаружи перед каждым конечным выходом из здания	5,0	1:40	1,0	Должно обеспечивать 50 %нормируемой освещенности через 5 с после нарушения питания рабочего освещения, а 100 %нормируемой освещенности - через 10 с
- лестничных маршей в зданиях с постоянным пребыванием МГН и детей дошкольного возраста	5,0	1:40	1,0	Должно обеспечивать 50 %нормируемой освещенности через 5 с после нарушения питания рабочего освещения, а 100 %нормируемой освещенности - через 10 с
Антипаническое освещение - на всей свободной площади пола, за исключением полосы 0,5 м по периметру помещения	0,5	1:40	1,0	Должно обеспечивать 50 %нормируемой освещенности через 5 с после нарушения питания рабочего освещения, а 100 %нормируемой освещенности - через 10 с
Освещение зон повышенной опасности	10% нормируемой освещенности для общего рабочего освещения, но не менее 15,0	1:10	Определяется временем, при котором существует опасность для людей	Должно обеспечивать 100 %нормируемой освещенности через 0,5 с после нарушения питания рабочего освещения
Резервное освещение	Не менее 30% нормируемой освещенности для общего рабочего освещения	1:40	Постоянная работа до восстановления питания рабочего освещения	Должно обеспечивать 50 %нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100 %нормируемой освещенности - не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием

(проект, окончательная редакция)

1 - зоны, где максимальная сила света не должна превышать значений таблицы 7.29

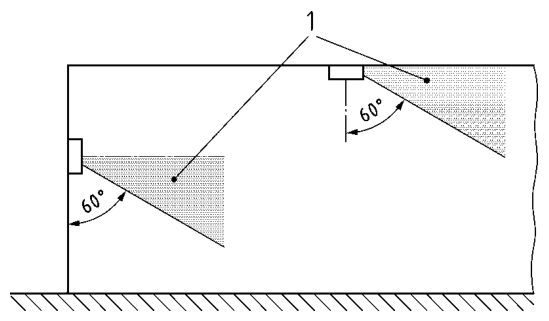

Рисунок 7.2 - Ограничение слепящего действия на путях эвакуации, расположенных на одном уровне

1 - зона, где максимальная сила света не должна превышать значений таблицы 7.29

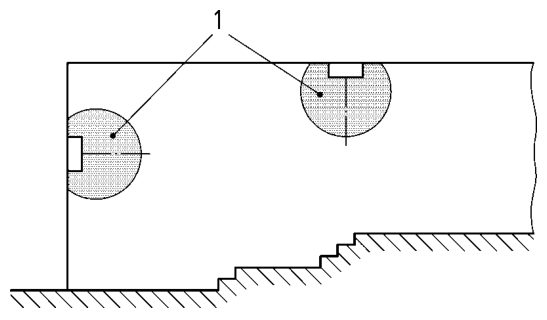

Рисунок 7.3 - Ограничение слепящего действия на путях эвакуации, расположенных на разных уровнях

Таблица 7.29 Ограничение силы света светильников аварийного освещения

	Сила света светильников аварийного освещения, кд, не более	Сила света светильников аварийного освещения, кд, не более
Высота установки светильников аварийного освещения h, м	Освещение путей эвакуации и антипаническое освещение	Освещение зон повышенной опасности
h < 2,5	500	1000
2,5 < h < 3,0	900	1800
3,0 < h < 3,5	1600	3200
3,5 < h < 4,0	2500	5000
4,0 < h < 4,5	3500	7000
h > 4,5	5000	10000

⧉❝7.6.8

Осветительные приборы аварийного освещения предусматриваются либо постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, либо непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть маркированы буквой «А» красного цвета.

⧉❝7.6.9

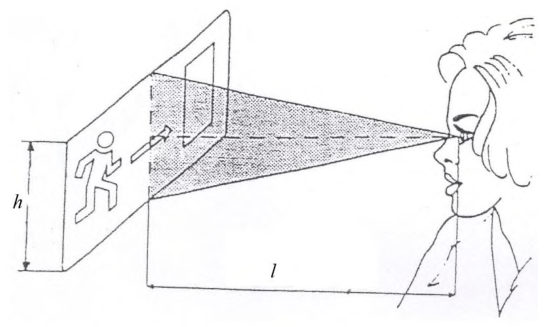

Эвакуационные знаки безопасности устанавливаются в помещениях без естественного освещения с одновременным пребыванием более 30 человек и в помещениях с естественным освещением площадью более 100 м² с одновременным пребыванием более 50 человек.

Эвакуационные знаки безопасности постоянного действия устанавливаются:

• над каждым эвакуационным выходом;
• на путях эвакуации, однозначно указывая направления эвакуации;
• для обозначения поста медицинской помощи;
• для обозначения мест размещения первичных средств пожаротушения;
• для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

В дошкольных образовательных организациях, учебных и медицинских учреждениях и зданиях с постоянным пребыванием МГН эвакуационные знаки безопасности устанавливаются независимо от числа находящихся в них людей.

В помещениях, где возможно задымление, эвакуационные знаки безопасности следует располагать на высоте не более 0,5 м от пола. Знаки безопасности с внешней подсветкой не допускаются .

⧉❝7.6.10

Яркость эвакуационных знаков безопасности в пределах любой части цветной поверхности знаков безопасности во всех направлениях должна быть не менее:

• 2 кд/м² в отсутствие задымления;
• 10 кд/м² в условиях задымления.

Предельная равномерность распределения яркости в пределах цветной поверхности знаков безопасности должна быть не менее 1:5.

Отношение яркости цвета безопасности к яркости контрастного цвета должно быть не менее 1:15 и не более 1:5.

Высоту эвакуационного знака безопасности определяют согласно приложению В.

Питание эвакуационных знаков безопасности в нормальном режиме должно проводиться от источника, независимого от источника питания рабочего освещения, а в аварийном режиме переключаться на питание от третьего независимого источника, например встроенной в светильник аккумуляторной батареи. Продолжительность работы эвакуационных знаков безопасности должна быть не менее 1 ч.

⧉❝7.6.11

Требования к светильникам аварийного освещения должны соответствовать ГОСТ 27900 и ГОСТ IEC 60598-2-22.

Требования к эвакуационным знакам безопасности должны соответствовать ГОСТ Р 12.4.026.

АПриложение А. (обязательное)

Определение разряда зрительных работ при расстоянии от объектов различения до глаз работающего более 0,5 м

А.1 При расстоянии от объекта различения до глаз работающего более 0,5 м разряд зрительных работ по таблице А.1 следует устанавливать с учетом углового размера объекта различения, определяемого отношением минимального размера объекта различения d к расстоянию от этого объекта до глаз работающего l .

Таблица А.1 Разряды зрительных работ при больших расстояниях от объектов различения до глаз работающего

БПриложение Б. (обязательное)

Определение разряда зрительных работ для протяженных объектов различения

Б.1 Для протяженных объектов различения, имеющих длину b > 2 a , где a -ширина объекта, разряд зрительных работ определяется по эквивалентному размеру объекта различения. В остальных случаях разряд зрительных работ определяется по минимальному размеру объекта различения.

При расстояниях от глаза до объекта различения, меньших 500 мм, эквивалентный размер определяется по номограмме, приведенной на рисунке Б.1.

При расстояниях от глаза до объекта различения, больших 500 мм, эквивалентный размер определяется по номограмме, приведенной на рисунке Б.2.

Б.2 Преобразование линейных размеров объекта различения (в миллиметрах) в угловые (в угловых минутах) при использовании номограммы, приведенной на рисунке Б.2, осуществляется по формуле

где x - размер объекта, мм; l - расстояние от глаз до объекта, мм.

Преобразование полученного по номограмме эквивалентного размера из угловых размеров (в угловых минутах) в линейные (в миллиметрах) осуществляется по формуле x = l · tg( α /60). (Б.2)

Рисунок Б.1 - Номограмма для определения эквивалентного размера протяженных объектов различения при расстояниях от глаза до объекта до 500 мм

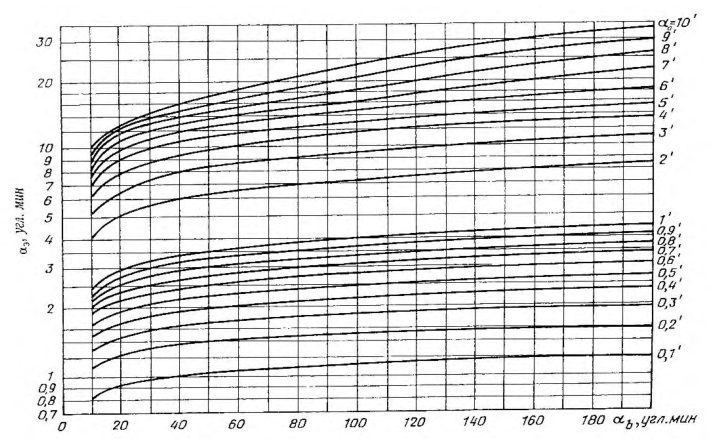

Рисунок Б.2 - Номограмма для определения эквивалентного размера протяженных объектов различения при расстояниях от глаза до объекта более 500 мм

ВПриложение В. (обязательное)

Определение расстояния распознавания эвакуационных знаков безопасности

В.1 Вертикальный размер поля пиктограммы эвакуационного знака безопасности в зависимости от расстояния распознавания знака определяется по формуле

где l - расстояние распознавания; h - минимальная высота знака;

Z - коэффициент, равный 100 для знаков, освещенных извне, и 200 для знаков, освещенных изнутри.

Рисунок В.1 - Определение расстояния распознавания знака безопасности

Приложение Г (справочное)

Коэффициенты отражения и пропускания строительных стекол 1)

Таблица Г.1

2) По ГОСТ 111.

3) По ГОСТ 30826.

4) По ГОСТ 31364.

5) По ГОСТ 33086.

6) По ГОСТ 33017.

7) По ГОСТ 32997.

Приведенный коэффициент отражения света для оконного блока в целом определяется по формуле

где ρо.б - приведенный коэффициент отражения света стекла для оконного блока в целом, доли единицы или %;

• ρс - коэффициент отражения с наружной стороны остекления (светопрозрачной частью оконного блока), доли единицы или %;

A с - площадь остекления, м²; ρпер - коэффициент отражения света материала непрозрачных частей оконного блока (рамы и переплета), доли единицы или %;

A пер - непрозрачных частей оконного блока (рамы и переплета), м².

ДПриложение Д (обязательное). Эксплуатационные группы светильников

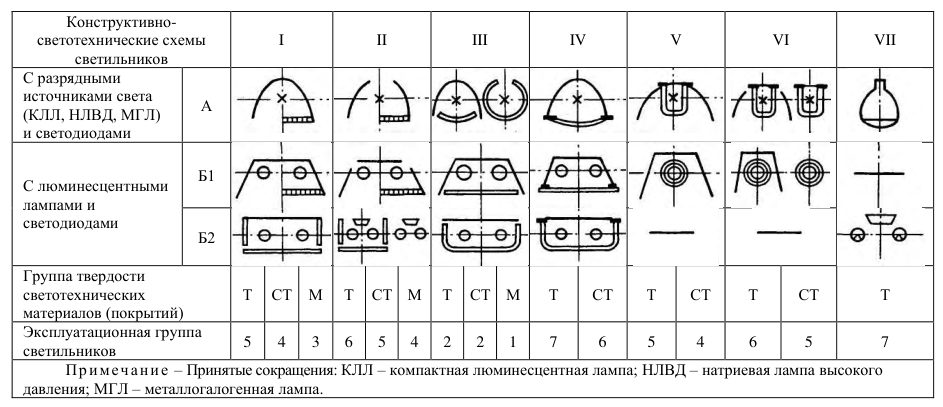

Таблица Д.1 Эксплуатационные группы светильников

Таблица Д.2 Группы твердости светотехнических материалов

ЕПриложение Е. (обязательное)

Группы административных районов по ресурсам светового климата

Таблица Е.1

ЖПриложение Ж. (обязательное)

Яркостные зоны тоннеля в дневном режиме освещения

Ж.1 В дневном режиме для облегчения зрительной адаптации водителей при въезде в тоннель должен быть обеспечен плавный переход от естественного освещения к существенно более низкому искусственному освещению основной части тоннеля, а также обратный переход при выезде из него. С этой целью в тоннеле выделяют четыре яркостные зоны: пороговую переходную, внутреннюю и выездную, а перед въездным порталом - подъездную зону в соответствии с рисунком Ж.1. Яркостный режим и длину каждой зоны назначают с учетом проектной скорости и интенсивности движения транспорта, длины тоннеля, его кривизны в плане и профиле, ориентации въездного портала относительно стран света и условий его обзора.

Рисунок Ж.1 - Яркостные зоны тоннеля в дневном режиме

Рисунок Ж.2

Примечание - Пунктирным кругом помечено 20-градусное поле адаптации. - Вид на въездной портал с расстояния безопасного торможения

Ж.2 Значение яркости адаптации в подъездной зоне тоннеля L 20 определяется для условий, наихудших с точки зрения переадаптации, то есть для яркого солнечного дня.

СП 52.13330.201

Для существующего тоннеля (например, при его реконструкции) значение L 20 может быть получено путем фотометрирования въездного портала при указанных условиях с помощью яркомера, имеющего 20-градусное поле измерения.

Ж.3 При отсутствии экспериментальных исходных данных для нахождения значения L 20 следует пользоваться формулой

где Kc, Kr и Ke - доли площади небосвода, дорожного полотна и окружения портала соответственно в поле адаптации;

Lc, Lr и Le - их средние яркости, ориентировочные значения которых приведены в таблице Ж.1 в зависимости от ориентации въездного портала относительно стран света.

Таблица Ж.1 Яркость участков поля адаптации

Ж.4 Кривая продольного спада яркости дорожного покрытия переходной зоны Ltr , выраженная в процентах относительно средней яркости дорожного покрытия первой половины пороговой зоны Lth , показанная на рисунке Ж.3, описывается формулой

где d - расстояние вглубь тоннеля от начала переходной зоны, м; v - скорость движения, км/ч.

СП 52.13330.201

Примечание - Пунктиром показан пример ступенчатой аппроксимации данной кривой.

Рисунок Ж.3 - Кривая спада яркости дорожного покрытия в переходной зоне

ИПриложение И (рекомендуемое). Рекомендуемые источники света для производственных помещений

Таблица И.1 Рекомендуемые источники света при системе общего освещения

Примечания

1 Принятые сокращения: КЛЛ - компактные люминесцентные лампы; ЛБ - лампы белого света; ЛД - лампы дневного света; ЛДЦ - лампы дневного света с улучшенной цветопередачей; ЛЕЦ - лампы естественного света с улучшенной цветопередачей; ЛЛ - люминесцентные лампы; ЛТБ - лампы тепло-белого света; ЛТБЦ - лампы тепло-белого света с улучшенной цветопередачей; ЛТБЦЦ - лампы тепло-белого света с высококачественной цветопередачей; ЛХБ - лампы холодно-белого света; МГЛ - металлогалогенные лампы; НЛВД натриевые лампы высокого давления; СД - светодиоды.

2 Прямое излучение ярких светодиодных источников света не должно попадать в поле зрения находящихся в помещении.

Таблица И.2 Рекомендуемые источники света при системе комбинированного освещения

ЛТБЦЦ - лампы тепло-белого света с высококачественной цветопередачей; ЛХБ - лампы холодно-белого света; МГЛ - металлогалогенные лампы; НЛВД - натриевые лампы высокого давления; СД - светодиоды. 2 Прямое излучение ярких светодиодных источников света не должно попадать в поле зрения находящихся в помещении.

КПриложение К. (рекомендуемое)

Таблица К.1 Рекомендуемые источники света для общего освещения общественных зданий и общедомовых помещений жилых зданий

* Приведено обозначение по ГОСТ Р 54815, в котором первая цифра определяет индекс цветопередачи (в десятках Ra ), а две последние - цветовую температуру (в сотнях кельвинов). Например, 765 означает Ra = 70, Т ц = 6500 К.

Примечания

1 Принятые сокращения: КЛЛ - компактные люминесцентные лампы; ЛБ - лампы белого света; ЛД - лампы дневного света; ЛДЦ - лампы дневного света с улучшенной цветопередачей; ЛЕЦ - лампы естественного света с улучшенной цветопередачей; ЛЛ - люминесцентные лампы; ЛТБ - лампы тепло-белого света; ЛТБЦ - лампы тепло-белого света с улучшенной цветопередачей; ЛТБЦЦ - лампы тепло-белого света с высококачественной цветопередачей; ЛХБ - лампы холодно-белого света; МГЛ - металлогалогенные лампы; НЛВД натриевые лампы высокого давления; СД - светодиоды.

2 Прямое излучение ярких светодиодных источников света не должно попадать в поле зрения находящихся в помещении.

ЛПриложение Л (обязательное). Нормативные показатели освещения основных помещений общественных, жилых и вспомогательных зданий, помещений и сооружений объектов общепромышленного назначения

Таблица Л.1 Нормативные показатели освещения основных помещений общественных, жилых и вспомогательных зданий

Продолжение таблицы Л.1

Продолжение таблицы Л.1

Продолжение таблицы Л.1

Продолжение таблицы Л.1

Продолжение таблицы Л.1

Продолжение таблицы Л.1

Продолжение таблицы Л.1

Продолжение таблицы Л.1
