СП 392.1325800.2018 «Трубопроводы магистральные и промысловые для нефти и газа.»

Введение

6 ВВЕДЕН ВПЕРВЫЕ

В настоящем своде правил приведены требования, соответствующие положениям Федерального закона от 29 декабря 2004 г. № 190-ФЗ «Градостроительный кодекс Российской Федерации», Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»; цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 29 сентября 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации».

Работа выполнена авторским коллективом ЗАО НПВО «НГСоргпроектэкономика» (руководитель организации-разработчика - д-р техн. наук, проф. В.К. Иванец , руководитель разработки -Е.В. Смирнова , консультант - д-р техн. наук, проф. Г.Г. Васильев , исполнители В.Е. Малюгин, А.С. Макшанцев, Н.И. Комарова).

Исполнительная документация при строительстве Формы и требования к ведению и оформлению

Forms and requirements for maintenance and execution of documentation

1Область применения

• не выше 10 МПа - для магистральных трубопроводов;
• не выше 32 МПа - для промысловых трубопроводов газовых, газоконденсатных и нефтяных месторождений и технологических трубопроводов подземных хранилищ газа.

2Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 2.302-68 Единая система конструкторской документации. Масштабы

ГОСТ 2.303-68 Единая система конструкторской документации. Линии

ГОСТ 2.304-81 Единая система конструкторской документации. Шрифты чертежные

ГОСТ 21.001-2013 Система проектной документации для строительства. Общие положения

ГОСТ

16504-81

Система государственных испытаний продукции.

Испытания и контроль качества продукции. Основные термины и определения

ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности

ГОСТ Р 21.1003-2009 Система проектной документации для строительства. Учет и хранение проектной документации

ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите от коррозии

ГОСТ Р 51872-2002 Документация геодезическая. Правила выполнения

ГОСТ Р 55990-2014 Месторождения нефтяные и газонефтяные. Промысловые трубопроводы. Нормы проектирования

СП 36.13330.2012 «СНиП 2.05.06-85* Магистральные трубопроводы» (с изменением № 1)

СП 48.13330.2011 «СНиП 12-01-2004 Организация строительства» (с изменением № 1)

СП 68.13330.2017 «СНиП 3.01.04-87 Приемка в эксплуатацию законченных строительством объектов. Основные положения»

СП 86.13330.2014 «СНиП III-42-80 Магистральные трубопроводы» (с изменением № 1)

СП 126.13330.2017 «СНиП 3.01.03-84 Геодезические работы в строительстве»

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования -на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3Термины и определения

В настоящем своде правил применены термины и определения, установленные в [1], [2], [4], [5], [6], ГОСТ 16504-81, ГОСТ 21.001-2013, ГОСТ Р 55990-2014, СП 36.13330.2012, СП 48.13330.2011, СП 68.13330.2017, СП 86.13330.2014, СП 126.13330.2017, а также следующие термины с соответствующими определениями:

3.1акты промежуточной приемки ответственных конструкций

Акты освидетельствования ответственных конструкций, подтверждающие факт их промежуточной приемки.

3.2исполнительная производственная документация (первичные документы о соответствии)

Документация, оформляемая в процессе строительства и фиксирующая процесс производства строительно-монтажных работ, а также технического состояния объекта.

3.3общий журнал работ

Основной документ, отражающий последовательность осуществления строительства (реконструкции) объекта капитального строительства, в том числе сроки и условия выполнения всех работ при строительстве (реконструкции) объекта капитального строительства, а также содержащий сведения о строительном контроле и государственном строительном надзоре.

3.4организационно-технологическая документация; ОТД

Проект производства работ, план производства работ, проект производства работ грузоподъемными кранами, проект организации работ, графики производства работ, специальные рабочие инструкции, календарные планы строительства, а также иные документы, в которых содержатся решения по организации строительного производства и технологии строительно-монтажных работ, оформленные, согласованные, утвержденные и зарегистрированные в соответствии с правилами, действующими в организациях, разрабатывающих, согласующих и утверждающих эти документы.

3.5приемо-сдаточная документация; ПСД

Документация, дающая право на строительство, подтверждающая фактическое выполнение СМР в соответствии с проектной и рабочей документацией и дающая право на ввод объекта в эксплуатацию.

3.6приемочная комиссия

Временный коллегиальный орган, подтверждающий соответствие параметров построенного, реконструированного объекта капитального строительства проектной документации, в том числе требованиям энергетической эффективности и используемых энергетических ресурсов, и подписанный лицом, осуществляющим строительство, и застройщиком или техническим заказчиком, а также лицом, осуществляющим строительный контроль.

3.7проектная организация

Юридическое лицо, соответствующее требованиям, предъявляемым законодательством к лицам, осуществляющим подготовку проектной и рабочей документации, которое выполняет проектные работы по договору подряда, заключенному с застройщиком (техническим заказчиком) в установленном порядке.

3.8рабочая комиссия

Временный коллегиальный орган, назначаемый застройщиком (техническим заказчиком) в целях комплексной проверки готовности законченного строительством (реконструкцией), расширением, техническим перевооружением и капитальным ремонтом объекта капитального строительства к предъявлению приемочной комиссии.

3.9скрытые работы

Работы, которые оказывают влияние на безопасность объекта капитального строительства и в соответствии с технологией строительства (реконструкции), капитального ремонта контроль за выполнением которых не может быть проведен после выполнения других работ.

3.10служба контроля качества

Структурное подразделение лица, осуществляющего строительство, ответственное за проведение строительного контроля при выполнении работ, оказывающих влияние на безопасность объекта.

3.11специальный журнал работ

Документ, в котором ведется учет выполнения работ при строительстве (реконструкции) объекта капитального строительства; является документом, отражающим выполнение отдельных видов работ по строительству (реконструкции) объекта капитального строительства.

4Обозначения и сокращения

В настоящем документе применены следующие обозначения и сокращения:

ВИК - визуальный измерительный контроль;

ГИС - газоизмерительная станция;

ГНБ - горизонтально-направленное бурение;

ГРО - геодезическая разбивочная основа;

ГРС - газораспределительная станция;

ДКС - дожимная компрессорная станция;

ЗРА - запорно-регулирующая арматура;

ИД - исполнительная документация;

ИНН - идентификационный номер налогоплательщика;

КД - конструкции деревянные;

КЖ - конструкции железобетонные;

КИП - контрольно-измерительный пункт;

КМ - конструкции металлические;

КС - компрессорная станция;

ЛПДС - линейно-производственная диспетчерская служба;

МТ - магистральный трубопровод;

МТР - материально-технические ресурсы;

НАКС - Национальное Агентство Контроля Сварки;

НД - нормативная документация;

НК - неразрушающий контроль;

НПС - нефтеперекачивающая станция;

НСМ - нетканый синтетический материал;

ОГРН - основной государственный регистрационный номер;

ПД - проектная документация;

ПК - пикет трассы линейного сооружения;

ПРВ, ПРШ - поршни-разделители;

ПСП - плодородный слой почвы;

ПТ - промысловый трубопровод;

ПЭП - пьезоэлектрический преобразователь;

РК - радиографический контроль;

СК - строительный контроль;

СМР - строительно-монтажные работы;

СОГ - станция охлаждения газа;

СОП - стандартные образцы предприятия;

СПХГ - станция подземного хранения газа;

СРО - саморегулируемые организации;

ТТР - температура точки росы;

УЗК - ультразвуковой контроль;

ЭО - эксплуатирующая организация;

ЭХЗ - электрохимическая защита.

5Порядок формирования исполнительной документации

Исполнительная документация - часть приемо-сдаточной документации.

Формирование ПСД выполняется с соблюдением требований действующего законодательства, технических регламентов, нормативных документов.

• приемо-сдаточную, предоставляемую рабочей комиссии;
• внутреннюю, оформляемую лицом, осуществляющим строительство, для нужд производства, не подлежащую передаче в составе ИД.

Перечень ИД по объекту строительства формируется лицом, осуществляющим строительство, на основании требований НД, проектной и рабочей документации, согласовывается с застройщиком (техническим заказчиком) (отделами, службами -ответственными кураторами за осуществление производственного и строительного контроля в соответствии с закрепленным направлением деятельности).

В состав приемо-сдаточной документации входят:

• разрешение на строительство, документы, прилагаемые к заявлению о выдаче разрешения на строительство в соответствии с [1];
• проектная и рабочая документация;
• организационно-технологическая документация;
• исполнительная документация;
• разрешение на ввод объекта в эксплуатацию, документы, прилагаемые к заявлению о выдаче разрешения на ввод объекта в эксплуатацию в соответствии с [1].

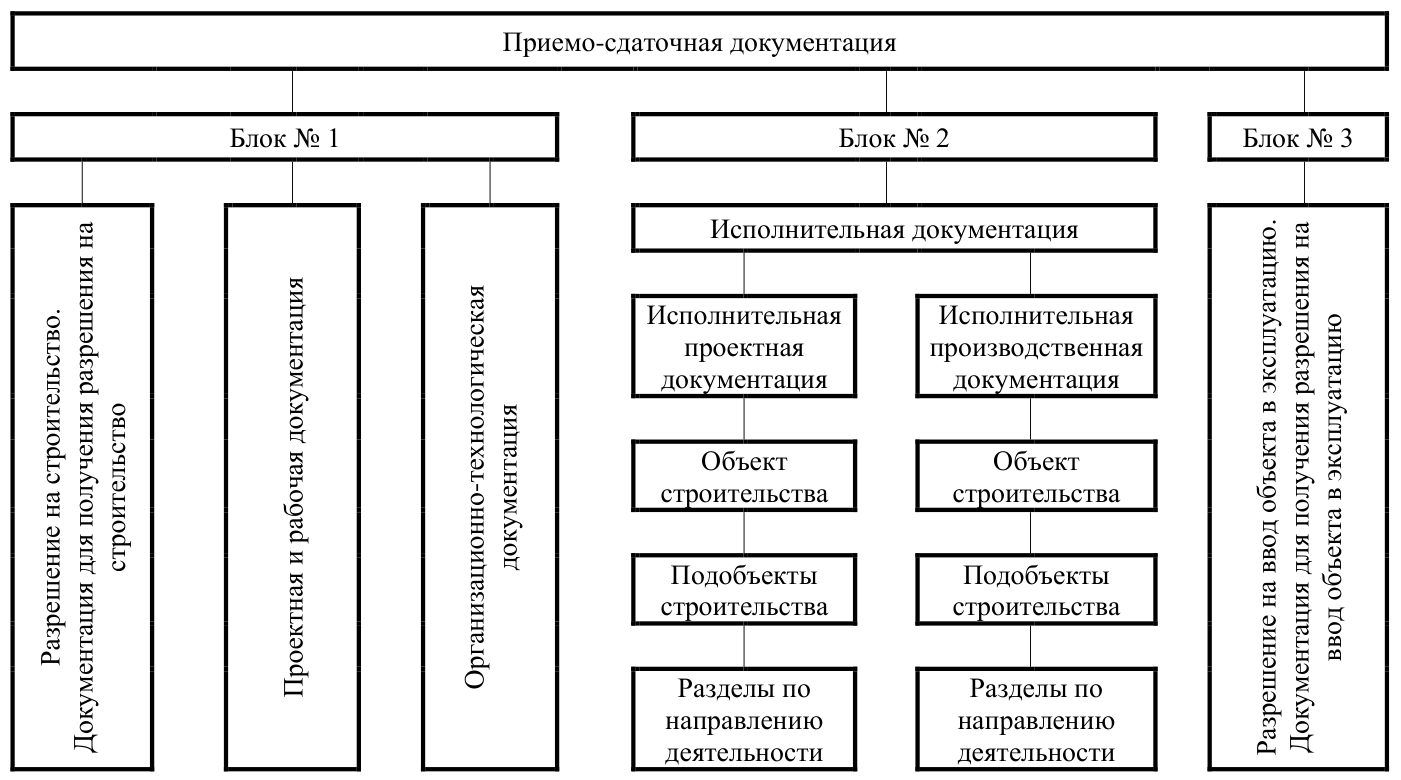

Принцип формирования ПСД приведен на рисунке 1.

Рисунок 1 - Принцип формирования приемо-сдаточной документации

• разрешение на строительство, полученное в соответствии с [1];
• комплект документов, прилагаемых к заявлению о выдаче разрешения на строительство в соответствии с [1];
• перечень организаций, участвующих в строительстве, с указанием видов выполняемых ими работ, согласованный с застройщиком (техническим заказчиком);
• документы, подтверждающие членство в СРО организаций, участвующих в строительстве;
• распорядительные документы (приказы) о назначении лиц, ответственных за строительство;
• документы об аккредитации строительной лаборатории;
• свидетельство об аттестации лаборатории неразрушающего контроля;
• паспорт лаборатории неразрушающего контроля организации, осуществляющей данные работы;
• квалификационные документы специалистов сварочного производства, и технологии сварки;
• аттестационные документы на сварочные материалы и сварочное оборудование;
• документы, подтверждающие проведения контроля за качеством применяемых строительных материалов (изделий);
• другие документы, регламентированные требованиями законодательства Российской Федерации, нормативно-техническими документами, дополнительными требованиями застройщика (технического заказчика), изложенными в техническом задании.

• проектную документацию, прошедшую экспертизу [1], утвержденную в производство работ в установленном порядке;
• положительное заключение экспертизы;
• рабочую документацию, подготовленную на основе проектной, обеспечивающую реализацию принятых в утвержденной проектной документации технических решений;
• модифицированную документацию, разрабатываемую в установленном порядке.

• разработанный и утвержденный лицом, осуществляющим строительство, согласованный застройщиком (техническим заказчиком), ЭО проект производства работ, в том числе технологические карты по видам работ;
• другие документы, регламентированные НД, дополнительными требованиями застройщика (технического заказчика), изложенными в техническом задании.

ПСД по блоку № 1 должна комплектоваться подлинными документами или копиями, заверенными в установленном порядке.

Копии документов могут изготавливаться с помощью средств копировально-множительной или компьютерной техники, например, сканера. Копии должны быть надлежащего качества.

Лицо, осуществляющее строительство, передает ИД застройщику (техническому заказчику) по реестру после окончания выполнения этапов (видов) работ в процессе строительства.

В состав исполнительной документации (рисунок 1, блок № 2) входят:

• исполнительная проектная документация;
• исполнительная производственная документация.

• комплект рабочих чертежей с надписью «Выполнено по проекту» или с записью о внесении в них по согласованию с проектной организацией изменений, сделанных лицами, ответственными за строительство объекта (выполнение видов работ, оказывающих влияние на безопасность объекта), назначенных распоряжением (приказом) руководителя организации, осуществляющей строительство;
• ведомости внесенных в рабочие чертежи по согласованию с проектной организацией изменений, сделанных лицами, ответственными за производство СМР в соответствии с требованиями СП 48.13330.

Формирование исполнительной проектной документации производится на конкретный объект и/или конкретный подобъект строительства. Детализация выполняется в соответствии с условиями договора подряда.

• общий журнал работ (зарегистрированный в федеральном органе исполнительной власти - Ростехнадзоре);
• специальные журналы по видам работ (зарегистрированные в федеральном органе исполнительной власти - Ростехнадзоре);
• журналы авторского надзора проектной организации;
• акты приемки геодезической разбивочной основы;
• исполнительные геодезические схемы и чертежи;
• исполнительные схемы на следующие виды работ:
• земляные;
• сварочные;
• изоляционно-укладочные;
• переходы через водные преграды;
• переходы через автомобильные, железные дороги;
• воздушные переходы;
• очистка и испытание трубопроводов;
• профили инженерных сетей и подземных сооружений;
• акты освидетельствования скрытых работ;
• акты освидетельствования ответственных конструкций;
• акты испытаний на герметичность и прочность;
• акты входного контроля МТР и оборудования;
• акты испытания электроустановок и электросетей;
• акты испытания устройств связи, сигнализации, телемеханики и автоматизации;
• акты испытания устройств, обеспечивающих молниезащиту;
• материалы обследований и проверок в процессе строительства органами государственного и другого надзора;
• документы о качестве (сертификаты, паспорта) на примененные лицом, осуществляющим строительство, материалы, конструкции и оборудование;
• прочие документы в соответствии с дополнительными требованиями застройщика (технического заказчика), изложенными в техническом задании.

Специальные журналы работ [6], в которых ведется учет выполнения работ при строительстве, реконструкции объекта капитального строительства -документы, отражающие выполнение отдельных видов работ по строительству, реконструкции объекта капитального строительства.

Общие и специальные журналы работ [6] подлежат передаче застройщиком (техническим заказчиком) заблаговременно, но не позднее, чем за семь рабочих дней до начала строительства, реконструкции объекта капитального строительства одновременно с извещением, направляемым в соответствии с [1, часть 5, статья 52] в орган государственного строительного надзора в случаях, если в соответствии с [1, часть 1, статья 54] при осуществлении строительства, реконструкции объекта капитального строительства предусмотрен государственный строительный надзор.

Подлежащие передаче в орган государственного строительного надзора журналы работ должны быть сброшюрованы и пронумерованы застройщиком (техническим заказчиком), титульные листы указанных журналов должны быть заполнены.

На титульных листах журналов, подлежащих регистрации в федеральном органе исполнительной власти (Ростехнадзоре), указываются сведения о регистрации.

Застройщик (технический заказчик) получает в Ростехнадзоре журналы работ, скрепленные печатью, с регистрационной надписью и указанием номера дела для ведения учета выполнения работ по строительству

(реконструкции) объекта капитального строительства. По окончании соответствующего журнала застройщик (технический заказчик) предоставляет в Ростехнадзор для регистрации новый журнал с пометкой последующего порядкового номера («1», «2» и т. д.).

Документам, представленным в реестре, присваивают порядковый номер. Необходимо указывать наименование документа, его номер, организацию, которая составила документ, число листов. Реестр ИД может содержать примечания, указание номеров страниц.

Реестр ИД формируется для каждого объекта (может быть расширен и сокращен) в соответствии с действующими НД, а также дополнительными требованиями застройщика (технического заказчика), изложенными в техническом задании.

В составе ИД застройщику (техническому заказчику) передаются ведомости и исполнительные схемы на электронных носителях CD-R или DVD-R . Носители должны быть маркированы с указанием наименования строительной организации, наименования объекта, даты записи диска, порядкового номера носителя и общего числа носителей, если их несколько.

Ведомости и списки передаются в виде файлов формата MS Excel (в версии не ранее 2007). Графическая документация передается в виде файлов в исходном формате . dwg ( AutoCAD 2004), содержащем наименование, дату и номер документа.

После завершения строительства, реконструкции объекта капитального строительства застройщик (технический заказчик) передает в Ростехнадзор исполнительную документацию в объеме, необходимом для проведения проверки законченного строительством (реконструкцией) объекта капитального строительства и оценки соответствия выполненных работ и примененных строительных материалов требованиям технических регламентов, нормативных правовых актов и проектной документации, в том числе требованиям в отношении энергетической эффективности и оснащенности объекта капитального строительства приборами учета используемых энергетических ресурсов.

Не позднее пяти рабочих дней после выдачи Ростехнадзором заключения о соответствии ИД передается застройщику (техническому заказчику) на постоянное хранение [4].

Журналы (общие, специальные и авторского надзора) оформляются в соответствии с требованиями соответствующих НД по ведению и заполнению журналов [6].

Запрещается корректировать и вносить исправления в акты освидетельствования выполненных работ после подписания документов.

• разрешение на ввод объекта в эксплуатацию, полученное в соответствии с [1];
• комплект документов, прилагаемых к заявлению о выдаче разрешения на ввод объекта в эксплуатацию в соответствии с [1], СП 68.13330.

6Порядок ведения исполнительной производственной документации

Все изменения проектных решений должны быть согласованы проектной организацией и застройщиком (техническим заказчиком) и внесены в проектную документацию в порядке, установленном [1].

Все изменения проектных решений должны быть внесены в рабочую документацию, утверждены в производство работ и выданы лицу, осуществляющему строительство, для включения в состав ИД до начала работы приемочной комиссии.

• требуемого уровня качества производства работ, соответствия проектной и рабочей, нормативной документации;
• участия конкретных исполнителей (организаций, подразделений или лиц);
• возможности производства последующих работ.

ИД должна обеспечивать прослеживаемость процессов производства и идентификацию примененных материалов.

Указанная ведомость изменений вносится в перечень ИД. Ответственность за ведение реестра изменений возлагается на лицо, осуществляющее строительство.

По окончании ведомости изменений на титульном листе указываются объекты, в рабочую документацию которых были внесены изменения.

Законченная ведомость изменений подлежит хранению у застройщика (технического заказчика) в составе ИД в течение всего срока эксплуатации построенного объекта.

В дополнение к графическим материалам (в нередактируемом формате) после завершения строительства лицо, осуществляющее строительство, передает застройщику (техническому заказчику) в составе ИД общий план построенного объекта в формате разработки, выполненный в координатах проекта (или по согласованию с застройщиком (техническим заказчиком) в WGS -84), в котором должны быть «послойно» отражены все элементы построенного трубопровода (ПК, километраж, номера стыков, границы балластировки трубопровода, ситуация и рельеф в охранной зоне и т. п.).

Специальные журналы работ [6] ведет уполномоченный представитель лица, осуществляющего строительство путем заполнения его граф, начиная с даты выполнения отдельного вида работ по строительству, реконструкции объекта капитального строительства до даты фактического окончания выполнения этого вида отдельных работ.

Ответственность за сохранность журналов производства работ, ведомости изменений, оформленных актов, исполнительных схем и другой ИД, внесенной в реестр ИД, а также находящейся в производстве до момента ее передачи застройщику (техническому заказчику), возлагается на лицо, осуществляющее строительство.

На время проведения проверки законченного строительством (реконструкцией) объекта капитального строительства застройщик (технический заказчик) обеспечивает доступ к ИД в полном объеме представителям Ростехнадзора.

После проведения проверки Ростехнадзором ИД передается застройщику (техническому заказчику) на постоянное хранение в соответствии с [4].

7Порядок оформления исполнительной документации

Исполнительная документация формируется лицом, осуществляющим строительство, с соблюдением нормативных документов в виде прошитых, пронумерованных и скрепленных печатью книг.

В качестве обложки книги рекомендуется использовать канцелярские папки с арочным механизмом для архивного хранения документов (папкарегистратор) в твердом переплете темных тонов (черный, синий, темно синий), с корешком шириной 50-80 мм.

Папки должны быть изготовлены из прочного картона, покрытого пластиком снаружи и изнутри, что обеспечивает долгую службу. Объем каждой книги зависит от ширины корешка и не должен превышать вместимость папки. Папка шириной 50 мм - 350 листов, 70 мм - 450 листов, 75 мм - 480 листов, 80 мм - должна составлять не более 600 листов; при этом, если в папку вложены паспорта, исполнительные схемы, журналы - число листов в книге может быть уменьшено.

Число листов, включаемых в книгу, определяют из необходимости обеспечения удобства работы - не более 300 листов формата А4. Для систематизации и контроля ИД каждый документ, находящийся в книге, заносится в ее общий реестр, документам присваивается сквозная нумерация.

Многостраничные документы с собственной нумерацией страниц (специальные журналы по видам работ, сварочные журналы, паспорта на оборудование и т. п.), вносятся в реестр одной строкой. Номер по списку присваивается только первому листу (обложке) такого документа, с указанием в основном реестре числа листов.

Маркировка и оформление книги осуществляется на лицевой стороне и на корешке. Маркировка книги должна содержать:

• наименование объекта строительства (реконструкции) (по титулу стройки);
• наименование подобъекта строительства (реконструкции);
• наименование раздела по направлению деятельности;
• порядковый номер по разделу;
• сведения о застройщике (техническом заказчике);
• сведения о лице, осуществляющем строительство;
• сокращенную информацию о документах (рабочие чертежи, ИД, акты).

8Требования к текстовым и графическим документам

• страницы текста ИД должны соответствовать формату листа А4, выполнены любым печатным способом на одной или двух сторонах листа белой бумаги через полтора интервала (допускается через один интервал). Цвет шрифта должен быть черным, высота букв, цифр и других знаков - не менее 1,8 мм (кегль не менее 12);
• рекомендуется использовать гарнитуру шрифта Arial или Times New Roman , для выделения впечатанного текста от основного применяется курсив.
• не разрешается вносить изменения и дополнения в типовые формы, регламентированные НД;
• качество напечатанного текста и оформления таблиц должно соответствовать требованиям к их воспроизведению;
• опечатки, описки и графические неточности в процессе подготовки текущей ИД не допускаются, в исключительных случаях разрешается исправлять подчисткой или закрашиванием корректирующей жидкостью белого цвета и нанесением на том же месте исправленного текста (графики), в этом случае исправления визируются простановкой штампа представителя службы строительного контроля, назначенного приказом, надписью «исправленному верить», его подписью, датой. Повреждения листов текстовых документов, помарки и следы не полностью удаленного прежнего текста (графики) не допускаются;
• листы исполнительной текущей документации следует нумеровать арабскими цифрами, соблюдая сквозную нумерацию после формирования всего раздела и оформлении сводного реестра книги. Нумерация листов проставляется шариковой ручкой черного цвета в нижнем правом углу текстового документа.

Схемы выполняют в оптимальных масштабах с учетом их сложности и насыщенности информацией. Масштабы изображений принимают по ГОСТ 2.302-68 для схем - 1:100 или 1:200, схем небольших зданий (сооружений) 1:20-1:50.

В разделах (частях) спецификации элементы записывают в следующей последовательности:

• оборудование;
• арматура (запорная, регулирующая, предохранительная).

Трубопроводы и элементы трубопроводов (отводы, переходы, фланцы, болты, гайки, шайбы и др.) в спецификацию не включают.

• оборудование и арматуру;
• трубопроводы (длину и диаметры);
• соединительные детали (тройники, отводы, муфты);
• номер стыка, способ сварки, шифр (клеймо) сварщика;
• места присоединения приборов (бобышки под манометры и термокарманы);
• отметки уровней осей трубопроводов;
• уклоны трубопроводов;
• размеры горизонтальных участков трубопроводов при наличии разрывов.

Диаметр и толщину стенки трубопровода указывают на полке линиивыноски. В том случае, когда на полке линии-выноски указывают буквенноцифровое обозначение трубопровода, его диаметр и толщину стенки указывают под полкой линии-выноски.

Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать ГОСТ 2.303.

Форматы листов исполнительных схем определяются размерами внешней рамки (выполненной тонкой линией).

Таблица 1

Формат со сторонами размерами 1189 × 841 мм и другие форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне соответствующего формата, принимаются за основные.

Обозначения и размеры сторон основных форматов должны соответствовать указанным в таблице 1, не допускается склеивать листы.

Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам.

Документы в электронной форме в своей реквизитной части должны содержать обозначение формата листа бумажного носителя, при выводе на который масштаб отображения будет соответствовать указанному.

• объект строительства (реконструкции);
• подобъект строительства;
• полное наименование лица, осуществляющего строительство;
• должности и ФИО специалистов, ответственных за составление схемы;
• должность и ФИО специалиста службы строительного контроля, проверившего соответствие составленной схемы действительности.

Ответственные специалисты, составившие схемы, и специалисты строительного контроля, проверившие схемы, напротив своих инициалов (ФИО) ставят подпись. Подпись проставляется шариковой или гелевой ручкой, чернилами синего цвета. Не допускается использование ручек, паста которых может исчезать от нагрева или трения.

АПриложение А. (рекомендуемое )

Перечень форм исполнительной документации при строительстве линейной части магистральных трубопроводов

Таблица А.1

БПриложение Б. (рекомендуемое )

Формы исполнительной документации

Форма № 1.1

(наименование строительной организации)

(наименование объекта)

ПЕРЕЧЕНЬ № субподрядных организаций и ответственных лиц, участвующих в строительстве

Представитель генподрядной _________________________ __________ ________ М.П. строительной организации

Представители субподрядных строительных организаций:

(должность, организация, ФИО)

(подпись)

(дата)

.

___________________________ ________________________ ___________ ________ М.П.

(организация)

(должность, ФИО)

(подпись)

(дата)

___________________________ ________________________ ___________ ________ М.П.

(организация)

(должность, ФИО)

(подпись)

(дата)

.

___________________________ ________________________ ___________ ________ М.П.

(организация)

(должность, ФИО)

(подпись)

(дата)

___________________________ ________________________ ___________ ________ М.П.

(организация)

(должность, ФИО)

(подпись)

(дата)

___________________________ ________________________ ___________ ________ М.П.

(организация)

(должность, ФИО)

(подпись)

(дата)

Генподрядчик:

Форма № 1.2

(наименование строительной организации)

(наименование объекта)

Застройщик или технический заказчик:

(наименование организации)

Представитель службы строительного контроля технического заказчика: ______________

(наименование организации)

(наименование организации)

Исполнитель работ: ____________________________________________________________

(наименование производственного подразделения организации)

РЕЕСТР № исполнительной документации

Сдал:

Представитель генподрядной строительной организации

Принял:

Представитель застройщика или технического заказчика

(должность, ФИО, подпись, дата)

М.П.

(должность, ФИО, подпись, дата)

М.П.

Примечание - Состав подписантов определяется в соответствии с условиями договора подряда.

Форма № 1.3

(наименование строительной организации)

(наименование объекта)

ВЕДОМОСТЬ № установленной арматуры и оборудования, паспорта и заводская документация

Форма № 1.4

(наименование строительной организации)

(наименование объекта)

ВЕДОМОСТЬ №

изменений проектной документации

Форма № 1.5

Форма № 1.6

(наименование строительной организации)

(наименование объекта)

ЖУРНАЛ № авторского надзора

Адрес строительства ___________________________________________________________

Застройщик или технический заказчик ___________________________________________

(наименование, адрес)

Проектная организация ________________________________________________________

(наименование, адрес проектной организации или проектного подразделения)

Представитель лица, осуществляющего ______________________ _________ _______М.П. авторский надзор (должность, ФИО) (подпись) (дата)

Представитель застройщика или технического заказчика

_____________________ _________ _______М.П.

(должность, ФИО) (подпись) (дата)

Журнал начат "____"________________20____г.

Журнал окончен "____" _______________20____ г.

Регистрационный лист посещения объекта специалистами, осуществляющими авторский надзор за строительством

Перечень подрядных организаций, осуществляющих строительные и монтажные работы Исполнитель работ (генеральный подрядчик, подрядчик) ___________________________________

Список специалистов, осуществляющих авторский надзор

Регистрационный лист посещения объекта специалистами, осуществляющими авторский надзор за строительством

Учетный лист № ____

Форма № 1.7

(наименование строительной организации)

(наименование объекта)

ОБЩИЙ ЖУРНАЛ РАБОТ № ____

Застройщик __________________________________________________________________________

(наименование застройщика, номер и дата выдачи свидетельства о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс - для юридических лиц; ФИО застройщика, паспортные данные, место проживания, телефон/факс - для физических лиц)

Уполномоченный представитель застройщика

Фамилия, имя, отчество

Должность

Наименование, дата, номер документа, подтверждающего полномочие лица

Подпись

Технический заказчик________________________________________________________________

(наименование технического заказчика, номер и дата выдачи свидетельства о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс - для юридических лиц; ФИО технического заказчика, паспортные данные, место проживания, телефон/факс - для физических лиц)

Уполномоченный представитель технического заказчика

Фамилия, имя, отчество

Должность

Наименование, дата, номер документа, подтверждающего полномочие лица

Подпись

Сведения о выданном разрешении на строительство

(номер, дата выдачи разрешения, наименование органа исполнительной власти или органа местного самоуправления, выдавшего разрешение)

Лицо, осуществляющее подготовку проектной документации

(наименование лиц, осуществляющих подготовку проектной документации, номер и дата выдачи свидетельства о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс - для юридических лиц,

ФИО лиц, осуществляющих подготовку проектной документации, паспортные данные, место проживания, телефон/факс - для физических лиц, сведения о разделах проектной документации, подготовленных лицами, осуществляющими подготовку проектной документации) Уполномоченный представитель лица, осуществляющего подготовку проектной документации, по вопросам проверки соответствия выполняемых работ проектной документации (далее - авторского надзора)

Наименование лица, осуществляющего подготовку проектной документации, сведения о разделах проектной документации, подготовленных этим лицом

Фамилия, имя, отчество, должность

Наименование, дата, номер документа, подтверждающего полномочие лица

Подпись

Сведения о государственной экспертизе проектной документации в случаях, предусмотренных [3, статья 49] _______________________________________________________________________

(номер, дата заключения, наименование органа исполнительной власти, выдавшего заключение)

Лицо, осуществляющее строительство

(наименование лица, осуществляющего строительство, номер и дата выдачи свидетельства

ФИО лица, осуществляющего строительство, являющегося физическим лицом паспортные данные, место проживания, телефон/факс)

Уполномоченный представитель лица, осуществляющего строительство

Фамилия, имя, отчество

Должность

Наименование, дата, номер документа, подтверждающего полномочие лица

Другие лица, осуществляющие строительство, их уполномоченные представители

Подпись

Сведения о государственном строительном надзоре

(наименование органа государственного строительного надзора, почтовые реквизиты, телефон/факс, ФИО, должность должностного лица

(должностных лиц) органа государственного строительного надзора, номер, дата приказа (распоряжения)

Общие сведения об объекте капитального строительства

(наименование объекта капитального строительства, краткие проектные характеристики объекта капитального строительства)

Начало строительства, реконструкции объекта капитального строительства ________________ (дата) Окончание строительства, реконструкции объекта капитального строительства ________________ (дата)

В настоящем журнале _____________ страниц. Журнал пронумерован, сброшюрован и скреплен печатью.

В журнале содержится учет выполнения работ в период с ______________ по _____________ (заполняется в случае, если в процессе строительства, реконструкции велось несколько журналов) .

(личная подпись) (расшифровка подписи) (должность - для застройщика или технического заказчика, являющегося юридическим лицом)

МП

Регистрационная надпись органа государственного строительного надзора (заполняется должностным лицом органа государственного строительного надзора)

Номер дела (регистрационный номер) _________________

(личная подпись) (расшифровка подписи) (должность)

«____» __________ _____г.

Сведения об изменениях в записях титульного листа общего журнала работ

Изменения в записях с указанием основания

Инициалы, фамилия, должность лица, внесшего изменения, наименование, дата, номер документа, подтверждающего полномочие лица

Дата

Подпись

лица, осуществляющего строительство, занятого при строительстве,

РАЗДЕЛ 1 Список инженерно-технического персонала реконструкции объекта капитального строительства

РАЗДЕЛ 2 Перечень специальных журналов, в которых ведется учет выполнения работ, а также журналов авторского надзора лица, осуществляющего подготовку проектной документации

РАЗДЕЛ 3 Сведения о выполнении работ в процессе строительства, реконструкции объекта капитального строительства

РАЗДЕЛ 4 Сведения о строительном контроле застройщика или технического заказчика

в процессе строительства, реконструкции объекта капитального строительства

РАЗДЕЛ 5 Сведения о строительном контроле лица, осуществляющего строительство, в процессе строительстве реконструкции объекта капитального строительства

РАЗДЕЛ 6 Перечень исполнительной документации при строительстве, реконструкции объекта капитального строительства

Сведения о государственном строительном надзоре при строительстве,

РАЗДЕЛ 7 реконструкции объекта капитального строительства

Форма № 1.8

(наименование строительной организации)

(наименование объекта)

СПИСОК сварщиков №

от « » ___________ 20___ г.

Представитель строительной организации

Главный сварщик

_____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

_____________________ ______________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 1.9

(наименование строительной организации)

(наименование объекта)

Допускной лист сварщика №

от « » _________ 20___ г.

(ФИО сварщика)

(удостоверение, №, выдано когда, кем; действительно до)

(разряд)

(шифр, клеймо)

Стаж работы по сварке стыков труб ______________________________________________

(лет)

Допущен к _________________ сварке __________________ сло(ев)я

(вид сварки) стыка труб _____________________ мм, в ________________________________________________

(группа по диаметру)

(пространственное положение (я)

(сварочные материалы, марка, тип)

Допускной стык сварен _________________________.

(дата)

Заключение по контролю качества допускного стыка радиографированием № _________ от «___»_______ 20___ г.. механическим испытанием № ____ от «___»_______ 20___ г..

На право выполнения специальных сварных соединений _____________________________ ____________________________ радиографированием № __________________________________ (аттестован, не аттестован) от «___» ___________ 20___ г.; механическим испытаниям № ________от «___» ________ 20___ г.

Дата последнего выполнения сварочных работ _____________________________________

(заполняется непосредственно с момента перерыва: отпуск, болезнь и т. д.)

Представитель субподрядной строительной организации

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель службы контроля качества

_____________________ _____________ _______М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 1.10

Объект капитального строительства

(наименование в соответствии с титулом проектной организации, почтовый или строительный адрес) застройщик или технический заказчик __________________________________________________

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 1 )

Лицо, осуществляющее строительство__________________________________________________

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 1 )

Лицо, осуществляющее подготовку проектной документации _____________________________

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 2 - для индивидуальных предпринимателей и юридических лиц)

Лицо, выполнившее конструкции, подлежащие освидетельствованию______________________

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 1 )

АКТ

освидетельствования ответственных конструкций

№_____________________

«___»_______________20__г.

(наименование конструкций)

Представитель застройщика или технического заказчика

(должность 3 , ФИО, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство (специалист по организации строительства)

(должность, ФИО, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство, по вопросам строительного контроля

(должность, ФИО, реквизиты документа о представительстве)

Представитель лица, осуществляющего подготовку проектной документации 4 ________________

(должность, ФИО, реквизиты документа о представительстве)

Представитель лица, выполнившего конструкции, подлежащие освидетельствованию

(должность, ФИО, реквизиты документа о представительстве) а также иные представители лиц, участвующих в освидетельствовании:_______________________

(должность с указанием наименования организации, ФИО, реквизиты документа о представительстве) произвели осмотр ответственных конструкций, выполненных_______________________________

(наименование лица (лиц), фактически выполнившего конструкции) и составили настоящий акт о нижеследующем:

• 1 К освидетельствованию предъявлены следующие ответственные конструкции _______________

(перечень и краткая характеристика конструкций)

• 2 Конструкции выполнены по проектной документации____________________________________

(номер, другие реквизиты чертежа, наименование проектной и/или рабочей документации,

• сведения о лицах, осуществляющих подготовку раздела проектной документации и/или рабочей документации) 3 При выполнении конструкций применены______________________________________________

(наименование материалов (изделий) со ссылкой на сертификаты или другие документы, подтверждающие качество) 5

• 4 Освидетельствованы скрытые работы, которые оказывают влияние на безопасность конструкций
• _________________________________________________________________________

(указываются скрытые работы, даты и номера актов их освидетельствования)

• 5 Предъявлены документы, подтверждающие соответствие конструкций предъявляемым к ним требованиям, в том числе:
• а) исполнительные геодезические схемы положения конструкций____________________________

(наименование документа, дата, номер, другие реквизиты) 5

• б) результаты экспертиз, обследований, лабораторных и иных испытаний выполненных работ, проведенных в процессе строительного контроля __________________________________________

(наименование документа, дата, номер, другие реквизиты) 5

• 6 Проведены необходимые испытания и опробования______________________________________

(наименование документа, дата, номер, другие реквизиты) 5

7 Даты: начала работ «____»________________ 20___г. окончания работ «____»________________ 20___г.

• 8 Предъявленные конструкции выполнены в соответствии с техническими регламентами, иными нормативными правовыми актами и проектной документацией_____________________________

(указываются наименование, статьи

(пункты) технического регламента, иных нормативных правовых актов, разделы проектной и/или рабочей документации)

• 9 На основании изложенного:
• а) разрешается использование конструкций по назначению; или разрешается использование конструкций по назначению с нагружением в размере _______% проектной нагрузки; или разрешается полное нагружение при выполнении следующих условий:____________________________________________________________________________
• б) разрешается производство последующих работ:_________________________________________

(наименование работ и конструкций)

Дополнительные сведения _____________________________________________________________

Акт составлен в _______ экземплярах.

Приложения: ________________________________________________________________________

Представитель застройщика или технического заказчика

(должность, ФИО, подпись)

Представитель лица, осуществляющего строительство (специалист по организации строительства)

(должность, ФИО, подпись)

Представитель лица, осуществляющего строительство по вопросам строительного контроля

(должность, ФИО, подпись)

Представитель лица, осуществляющего подготовку проектной документации 4

(должность, ФИО, подпись)

Представитель лица, выполнившего конструкции, подлежащие освидетельствованию

(должность, ФИО, подпись)

Представители иных лиц:______________________________________________________________

(должность, ФИО, подпись)

(должность, ФИО, подпись)

(должность, ФИО, подпись)

1 За исключением случаев, когда членство в саморегулируемых организациях в области в области строительства, реконструкции, капитального ремонта объектов капитального строительства не требуется.

2 За исключением случаев, когда членство в саморегулируемых организациях в области архитектурно-строительного проектирования не требуется.

3 В случае осуществления строительного контроля на основании договора с указанием индивидуального предпринимателя, наименования юридического лица, с которым заключен договор на проведение строительного контроля.

4 В случаях, когда авторский надзор осуществляется.

5 В случае, если необходимо указывать более пяти документов, составляется их реестр, который является неотъемлемой частью акта.

Форма № 2.1

(наименование строительной организации)

(наименование объекта)

АКТ №

результатов входного контроля МТР и оборудования

(наименование МТР) от «___» __________ 20___ г.

Составлен представителями: субподрядной организации _______________________________________________________

(должность, организация, ФИО ) строительного контроля подрядчика ________________________________________________

(должность, организация, ФИО ) строительного контроля застройщика или технического заказчика ______________________

(должность, организация, ФИО ) застройщика или технического заказчика ____________________________________________

(должность, организация, ФИО ) в том, что произведен ___________________ осмотр МТР и оборудования ________________ ,

(сплошной, выборочный) (наименование) предназначенных проектной документацией ________________________________________

(шифр, раздел, номер изменения проектной документации) для строительства на участке ______________________________________________________

(участок линейной части (км/ПК), подобъект НПС/ЛПДС)

1 Осмотром геометрических размеров, маркировки МТР и оборудования ________________

(наименование, заводской номер) сопроводительной документации __________________________________________________

(паспорта, сертификаты) установлено, что данный МТР и оборудование по своим техническим параметрам _________

(контролируемые параметры) номеру технических условий ______________________________________________________

(номер технических условий) техническим характеристикам _____________________________________________________

(по данным сопроводительной документации, результатам испытаний)

_______________________________________________________проектной документации.

(соответствует/не соответствует)

1 Сопроводительная документация на МТР и оборудование ___________________________

(паспорта, сертификаты) имеется в полном комплекте.

• 3 МТР и оборудование __________________ в Перечне основных видов МТР и оборудования.

(находится/не находится)

• 2 Техническая документация на МТР и оборудование ___________________________________

(номер учетной записи в Реестре/отсутствует в Реестре)

• 3 Дополнительно отмечено следующее ________________________________________________

(заполняется при необходимости)

СП .1325800.2018

Представитель субподрядной строительной организации _______________________________ ___________ ___________ М.П.

(организация, ФИО)

(подпись)

(дата)

Представитель службы строительного контроля _______________________________ ___________ ___________ М.П. подрядчика (организация, ФИО) (подпись) (дата)

Представитель службы строительного контроля застройщика или технического заказчика

_______________________________ ___________ ___________ М.П.

(организация, ФИО)

(подпись)

(дата)

Представитель застройщика или технического заказчика________________________________ ___________ __________. М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 2.2

(наименование строительной организации)

(наименование объекта)

Акт (ведомость) освидетельствования труб

от _________ 19___ г.

Место освидетельствования ________________________________________________________________________________________________ Номинальные размеры труб (диаметр, толщина стенки), мм _____________________________________________________________________ Завод-изготовитель, номер сертификата, ГОСТ (ТУ) ___________________________________________________________________________

Представитель субподрядной организации

Представитель службы строительного контроля подрядчика

Представитель службы строительного контроля застройщика или технического заказчика

Представитель застройщика или технического заказчика

____________________________________________ ____________ ________ М.П.

(организация, ФИО)

(подпись)

(дата)

____________________________________________ ____________ ________ М.П. (организация, ФИО) (подпись) (дата)

____________________________________________ ____________ ________ М.П.

(организация, ФИО)

(подпись)

(дата)

____________________________________________ ____________ ________ М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 3.1

Объект капитального строительства

(наименование в соответствии с титулом проектной организации, почтовый или строительный адрес) Застройщик или технический заказчик __________________________________________________

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 1 )

Лицо, осуществляющее строительство__________________________________________________

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 1 )

Лицо, осуществляющее подготовку проектной документации _____________________________

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 2 )

Лицо, выполнившее работы по созданию геодезической разбивочной основы

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 1 )

АКТ

освидетельствования геодезической разбивочной основы объекта капитального строительства

№_____________________ «___»_______________20 __г.

Представитель застройщика или технического заказчика по вопросам строительного контроля ____________________________________________________________________________________ (должность 3 , ФИО, реквизиты документа о представительстве) Представитель лица, осуществляющего строительство (специалист по организации строительства) ____________________________________________________________________________________ (должность, ФИО, реквизиты документа о представительстве) Представитель лица, осуществляющего строительство, по вопросам строительного контроля ____________________________________________________________________________________ (должность, ФИО, реквизиты документа о представительстве) Представитель лица, осуществляющего подготовку проектной документации 4 ____________________________________________________________________________________ (должность, ФИО, реквизиты документа о представительстве) Представитель лица, выполнившего работы по созданию геодезической разбивочной основы ____________________________________________________________________________________________________ (должность, ФИО, реквизиты документа о представительстве) рассмотрели представленную документацию на геодезическую разбивочную основу для строительства _______________________________________________________________________ (наименование объекта капитального строительства) и произвели осмотр закрепленных на местности знаков этой основы.

Предъявленные к освидетельствованию знаки геодезической разбивочной основы для строительства, их координаты, отметки, места установки и способы закрепления соответствуют требованиям проектной документации, а также техническим регламентам, иным нормативным правовым актам

(номер, другие реквизиты чертежа, наименование проектной документации, сведения о лицах, осуществляющих подготовку раздела проектной документации, наименование, статьи (пункты) технического регламента, иных нормативных правовых актов) и выполнены с соблюдением заданной точности построений и измерений.

Дополнительные сведения _____________________________________________________________

Акт составлен в _______ экземплярах.

Приложения: ________________________________________________________________________

(чертежи, схемы, ведомости и т. п.)

Представитель застройщика или технического заказчика по вопросам строительного контроля

(должность, ФИО, подпись)

Представитель лица, осуществляющего строительство (специалист по организации строительства)

(должность, ФИО, подпись)

Представитель лица, осуществляющего строительство по вопросам строительного контроля

(должность, ФИО, подпись)

Представитель лица, осуществляющего подготовку проектной документации 4

(должность, ФИО, подпись)

Представитель лица, выполнившего работы по созданию геодезической разбивочной основы

(должность, ФИО, подпись)

1 За исключением случаев, когда членство в саморегулируемых организациях в области в области строительства, реконструкции, капитального ремонта объектов капитального строительства не требуется.

2 За исключением случаев, когда членство в саморегулируемых организациях в области архитектурно-строительного проектирования не требуется.

3 В случае осуществления строительного контроля на основании договора с указанием индивидуального предпринимателя, наименования юридического лица, с которым заключен договор на проведение строительного контроля.

4 В случаях, когда авторский надзор осуществляется.

Представитель субподрядной строительной организации

Приложение 1 к акту

№ _____ от « » _________20___ г.

Ведомость координат пунктов ГРО на участке от ПК ________ до ПК _________

Система координат: __________

Система высот: __________________

Представитель службы строительного контроля застройщика или технического заказчика _____________________ ______________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

_____________________ ______________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 3.2

(наименование строительной организации)

(наименование объекта)

ОПЕРАТИВНЫЙ ЖУРНАЛ № геодезических работ

Журнал начат "____"________________20____г.

Журнал окончен "____" _______________20____ г.

В журнале прошито и пронумеровано ___ с.

Представитель генподрядной строительной организации

Представитель субподрядной организации, ответственный за ведение журнала

(организация, должность, ФИО)

(подпись) М.П.

(организация, должность, ФИО) (подпись)

М.П.

Раздел 1 СПИСОК ТЕХНИЧЕСКОГО ПЕРСОНАЛА, ЗАНЯТОГО ГЕОДЕЗИЧЕСКИМИ РАБОТАМИ

Раздел 2 ПЕРЕЧЕНЬ ОСНОВНОГО ГЕОДЕЗИЧЕСКОГО ОБОРУДОВАНИЯ НА ОБЪЕКТЕ

Раздел 3 ПЕРЕЧЕНЬ ПОСТУПАЮЩЕЙ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ

Раздел 4 ВЕДОМОСТЬ КООРДИНАТ ПУНКТОВ ГРО

Раздел 5 ВЕДОМОСТЬ ЗАКРЕПЛЕНИЯ ТРАССЫ

Раздел 6 ЕЖЕДНЕВНЫЕ СВЕДЕНИЯ О ВЕДЕНИИ ГЕОДЕЗИЧЕСКИХ РАБОТ

Форма № 3.3

Объект капитального строительства

(наименование в соответствии с титулом проектной организации, почтовый или строительный адрес) застройщик или технический заказчик __________________________________________________

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 1 - для индивидуальных предпринимателей и юридических лиц)

Лицо, осуществляющее строительство__________________________________________________

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 1 )

Лицо, осуществляющее подготовку проектной документации _____________________________

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 2 )

Лицо, выполнившее работы по разбивке осей объекта капитального строительства на местности

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 1 )

АКТ

разбивки осей объекта капитального строительства на местности

№_____________________

«___»_______________20 __г.

Представитель застройщика или технического заказчика по вопросам строительного контроля

(должность 3 , ФИО, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство (специалист по организации строительства)

(должность, ФИО, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство, по вопросам строительного контроля

(должность 3 , ФИО, реквизиты документа о представительстве)

Представитель лица, осуществляющего подготовку проектной документации 4

(должность, ФИО, реквизиты документа о представительстве)

Представитель лица, выполнившего работы по разбивке осей объекта капитального строительства на местности ______________________________________________________________________________________

(должность, ФИО, реквизиты документа о представительстве) составили настоящий акт о том, что произведена в натуре разбивка осей _____________________

(наименование объекта капитального строительства) объекта капитального строительства

При этом установлено:

1 Разбивка произведена по данным ____________________________________________________

(номер, другие реквизиты чертежа, наименование проектной документации)

2 Закрепление осей произведено __________________________________________________

3 Обозначение осей, нумерация и расположение точек соответствуют проектной документации. Разбивка осей объекта капитального строительства на местности соответствует требованиям проектной документации, а также техническим регламентам, иным нормативным правовым актам

(номер, другие реквизиты чертежа, наименование проектной документации, сведения о лицах, осуществляющих подготовку раздела проектной документации, наименование, статьи (пункты) технического регламента, иных нормативных правовых актов) и выполнена с соблюдением заданной точности построений и измерений.

Дополнительные сведения _____________________________________________________________

Акт составлен в _______ экземплярах.

Приложения: ________________________________________________________________________

(чертежи, схемы, ведомости и т. п.)

Представитель застройщика или технического заказчика по вопросам строительного контроля

(должность, ФИО, подпись)

Представитель лица, осуществляющего строительство (специалист по организации строительства)

(должность, ФИО, подпись)

Представитель лица, осуществляющего строительство, по вопросам строительного контроля

(должность, ФИО, подпись)

Представитель лица, осуществляющего подготовку проектной документации 4

(должность, ФИО, подпись)

Представитель лица, выполнившего работы по разбивке осей объекта капитального строительства на местности

(должность, ФИО, подпись)

1 За исключением случаев, когда членство в саморегулируемых организациях в области в области строительства, реконструкции, капитального ремонта объектов капитального строительства не требуется.

2 За исключением случаев, когда членство в саморегулируемых организациях в области архитектурно-строительного проектирования не требуется.

3 В случае осуществления строительного контроля на основании договора с указанием индивидуального предпринимателя, наименования юридического лица, с которым заключен договор на проведение строительного контроля.

4 В случаях, когда авторский надзор осуществляется.

Приложение 1 к акту

№ _____ от « » _________20___ г.

Ведомость закрепления трассы на участке от ПК _________ до ПК ___________

Система координат: __________

Система высот: __________________

Представитель службы строительного контроля застройщика или технического заказчика _____________________ ______________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Представитель субподрядной строительной организации

_____________________ ______________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 3.4

(наименование строительной организации)

(наименование объекта)

АКТ № сдачи реперов на наблюдение за сохранностью

(со списком заложенных реперов)

Я, нижеподписавшийся ____________________________________________________________ (ФИО сдающего) _____________________________________________________________________________________________________ (должность, название учреждения, адрес) сдал на наблюдение за сохранностью нижеподписавшемуся ________________________________ ____________________________________________________________________________________. (ФИО принимающего) ___________________________________________________________________________________,

(должность, учреждение) принявшему на наблюдение за сохранностью геодезические знаки, расположенные на территории _________________________________________________________________ (указать наименование административного или местного органа) в количестве _____________ пунктов согласно прилагаемому списку. В случае порчи или уничтожения знаков принявший на сохранность обязан немедленно составить акт о случившемся факте, сообщить в ____________________ _____________________________________________ и выслать в указанную организацию (наименование территориальной инспекции) один экземпляр акта.

При умышленном повреждении или уничтожении геодезических пунктов (центров или наружных знаков) административные органы привлекают виновных лиц к ответственности в соответствии с действующим законодательством.

Подлежит постоянному хранению.

Список реперов, принятых на наблюдение за сохранностью, и абрисы реперов прилагаются.

Акт составлен в ____ экземплярах.

Сдал:

Принял:

Представитель генподрядной строительной организации

Представитель застройщика или технического заказчика

(должность, ФИО, подпись, дата)

(должность, ФИО, подпись, дата)

М.П.

М.П.

Приложение 1 к акту

№ _____ от « » _________20___ г.

Список заложенных реперов, принятых на наблюдение за сохранностью

Система координат: __________

Система высот: __________________

Представитель генподрядной строительной организации

Представитель застройщика или технического заказчика

_____________________ ______________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

_____________________ ______________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Приложение 2 к акту

№ _____ от « » _________20___ г.

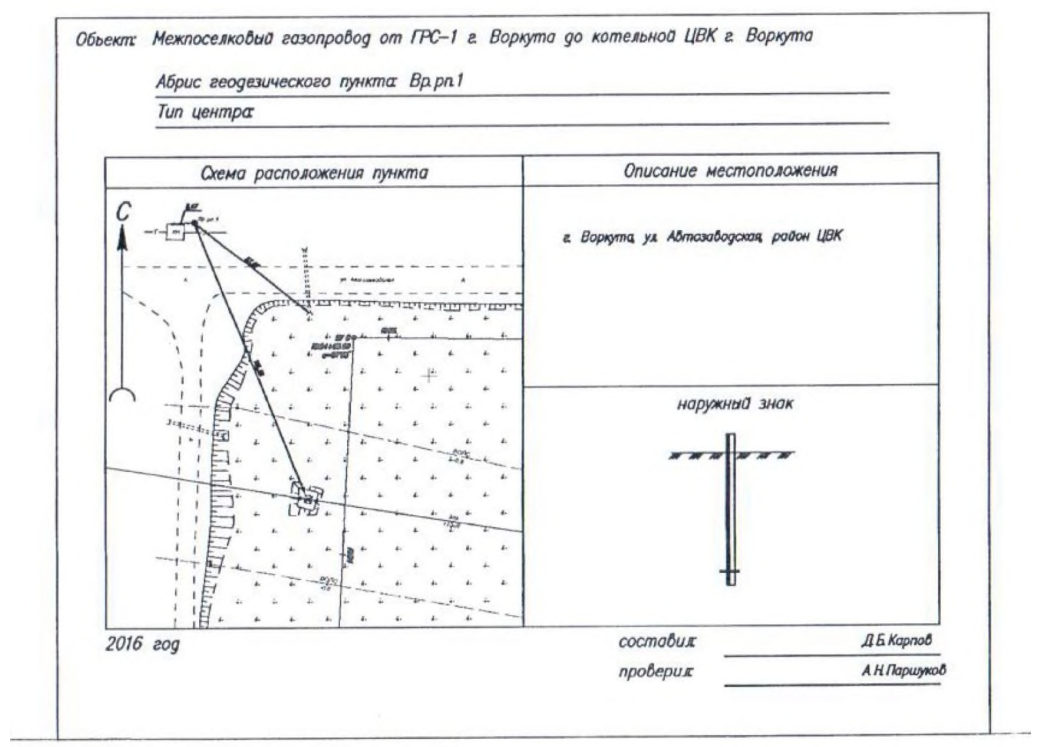

Абрисы геодезических пунктов (реперов)

(пример оформления)

Форма № 4.1

(наименование строительной организации)

(наименование объекта)

ЖУРНАЛ № погружения (забивки свай)

Номер сваи __________________________________________________________________________

Система копра: ______________________________________________________________________

Тип молота: _________________________________________________________________________

Вес ударной части молота: ____________________________________________________________

Энергия удара молота по паспорту _____________________________________________________

Характеристика наголовника __________________________________________________________

Дата забивки ________________________________________________________________________

Номер сваи по журналу изготовления ___________________________________________________

Длина сваи _________________________________________________________________________

Отметка поверхности грунта и сваи _____________________________________________________

Отметка острия сваи: _________________________________________________________________ проектная фактическая

Проектный отказ _____________________________________________________________________

Давление пара (воздуха) по манометру __________________________________________________

Таблица

Окончание таблицы

В журнале пронумеровано и прошнуровано _____________ страниц Журнал начат "____"________________20____г. Журнал окончен "____" _______________20____ г. __________________________________________________________________________________ (должность, ФИО и подпись руководителя организации, выдавшего журнал)

М. П.

Форма № 5.1

(наименование строительной организации)

(наименование объекта)

ЖУРНАЛ № производства земляных работ

от км ___________ ПК __________ и до км ___________ ПК ___________

Представитель субподрядной строительной организации

___________________________________ _____________________ ___________ ________ М.П.

(организация)

(должность, ФИО)

(подпись)

(дата)

Журнал начат "____"________________20____г.

Журнал окончен "____" _______________20____ г.

.

СП .1325800.2018

Форма № 5.2

(наименование строительной организации)

(наименование объекта)

АКТ №

проведения рекультивации земли на участке производства работ___________________________ от км/ПК ____________________ до км/ПК

Составлен настоящий акт в том, что рекультивация земель на участке магистрального трубопровода от км/ПК _________________________ до км/ПК ________________________ общей протяженностью _______ м проведена в соответствии с проектом _______________________________, разработанным ______________________________________________________ (наименование проектной организации, дата) и действующими нормативными документами ___________________________________________ (перечислить с указанием соответствующих пунктов)

М.П.

Представитель генподрядной строительной организации

(должность, организация, ФИО)

(подпись)

(дата)

М.П.

Ответственный представитель землепользователя

(должность, организация, ФИО)

(подпись)

(дата)

Форма № 5.3

Объект капитального строительства

(наименование в соответствии с титулом проектной организации, почтовый или строительный адрес) застройщик или технический заказчик __________________________________________________

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 1 )

Лицо, осуществляющее строительство__________________________________________________

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 1 )

Лицо, осуществляющее подготовку проектной документации _____________________________

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 2 )

Лицо, выполнившее работы, подлежащие освидетельствованию____________________________

(наименование, ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование саморегулируемой организации, членом которой является 1 )

АКТ освидетельствования скрытых работ

№_____________________

«___»_______________200__г.

Представитель застройщика или технического заказчика по вопросам строительного контроля

____________________________________________________________________________________ (должность 3 , ФИО, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство (специалист по организации строительства)

(должность, ФИО, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство, по вопросам строительного контроля

(должность, ФИО, реквизиты документа о представительстве)

Представитель лица, осуществляющего подготовку проектной документации 4 ________________

(должность, ФИО, реквизиты документа о представительстве)

Представитель лица, выполнившего работы, подлежащие освидетельствованию

(должность, ФИО, реквизиты документа о представительстве) а также иные представители лиц, участвующих в освидетельствовании:_______________________

(наименование, должность, ФИО, реквизиты документа о представительстве) произвели осмотр работ, выполненных__________________________________________________

(наименование лица, выполнившего работы, подлежащие освидетельствованию и составили настоящий акт о нижеследующем:

1 К освидетельствованию предъявлены следующие работы _________________________________

(наименование скрытых работ)

2 Работы выполнены по проектной документации_________________________________________

(номер, другие реквизиты чертежа, наименование проектной и/или рабочей документации, сведения о лицах, осуществляющих подготовку раздела проектной и/или рабочей документации)

• 3 При выполнении работ применены____________________________________________________

(наименование строительных материалов (изделий) со ссылкой на сертификаты или другие документы, подтверждающие качество) 5

• 4 Предъявлены документы, подтверждающие соответствие работ предъявляемым к ним требованиям: ________________________________________________________________________

(исполнительные схемы и чертежи, результаты экспертиз, обследований, лабораторных и иных испытаний выполненных работ, проведенных в процессе строительного контроля) 5

5 Даты: начала работ «____»________________ 20___г. окончания работ «____»________________ 20___г.

• 6 Работы выполнены в соответствии с ___________________________________________________

(указывается наименование, статьи (пункты), технического регламента, иных нормативных правовых актов, разделы проектной и/или рабочей документации)

• 7 Разрешается производство последующих работ по ______________________________________

(наименование работ, конструкций, участков сетей инженерно-технического обеспечения)

Дополнительные сведения ____________________________________________________________

Акт составлен в ____ экземплярах.

Приложения:

(исполнительные схемы и чертежи, результаты экспертиз, обследований, лабораторных и иных испытаний) Представитель застройщика или технического заказчика

(должность, ФИО, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство (специалист по организации строительства)

(должность, ФИО, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство, по вопросам строительного контроля

(должность 3, ФИО, реквизиты документа о представительстве)

Представитель лица, осуществляющего подготовку проектной документации 4

(должность, ФИО, реквизиты документа о представительстве)

Представитель лица, выполнившего работы, подлежащие освидетельствованию

(должность, ФИО, реквизиты документа о представительстве)

Представители иных лиц:______________________________________________________________

(должность, ФИО, подпись)

(должность, ФИО, подпись)

1 За исключением случаев когда членство в саморегулируемых организациях в области в области строительства, реконструкции, капитального ремонта объектов капитального строительства не требуется.

2 За исключением случаев когда членство в саморегулируемых организациях в области архитектурно-строительного проектирования не требуется.

3 В случае осуществления строительного контроля на основании договора с указанием индивидуального предпринимателя, наименования юридического лица, с которым заключен договор на проведение строительного контроля.

4 В случаях, когда авторский надзор осуществляется.

5 В случае, если необходимо указывать более пяти документов, составляется их реестр, который является неотъемлемой частью акта.

Форма № 5.4

(наименование строительной организации)

(наименование объекта)

АКТ №

засыпки (защитных обвалований, устройства амбаров для аварийного приема) уложенного трубопровода от « » ________ 20___ г.

Мы, нижеподписавшиеся, представители: застройщика или технического заказчика _______________________________________________ строительного контроля застройщика или (должность, ФИО) технического заказчика ___________________________________ (должность, ФИО) службы контроля качества ______________________________и субподрядной строительной (должность, ФИО) организации ______________________________

(должность, ФИО) составили настоящий акт в том, что на участке магистрального трубопровода от км ___________ ПК до км ____________ ПК от км ___________ ПК до км ____________ ПК от км ___________ ПК до км ____________ ПК общей протяженностью ______________________ м произведена засыпка трубопровода в соответствии с требованиями проекта и рабочих чертежей №№ _______________________.

На участках от км ___________ ПК до км ____________ ПК от км ___________ ПК до км ____________ ПК общей протяженностью _____ м засыпка произведена грунтом с гранулометрическими размерами, не превышающими требований действующих норм и правил.

На участках от км ___________ ПК до км ____________ ПК от км ___________ ПК до км ____________ ПК общей протяженностью ____________________________ м выполнена присыпка уложенного участка магистрального трубопровода для защиты от повреждений измельченным грунтом толщиной слоя ___________ см, после чего выполнена засыпка грунтом с фракциями, превышающими требования строительных норм и правил.

На участках от км ___________ ПК до км ____________ ПК от км ___________ ПК до км ____________ ПК общей протяженностью _____ м выполнены защитные обвалования и амбары для аварийного приема, не превышающими требований действующих норм и правил.

На основании изложенного засыпка трубопровода на указанных участках считается принятой.

Представитель застройщика или ____________________________ ____________ _______ М.П. технического заказчика

(организация, должность, ФИО)

(подпись)

(дата)

Представитель службы строительного контроля застройщика или

____________________________ ____________ _______ М.П. технического заказчика

(организация, должность, ФИО)

(подпись)

(дата)

Представитель службы контроля качества

____________________________ ____________ _______ М.П.

(организация, должность, ФИО)

(подпись)

(дата)

Представитель субподрядной строительной организации

____________________________ ____________ _______ М.П.

(организация, должность, ФИО)

(подпись)

(дата)

Форма № 6.1

(организация, в подчинении которой находится подразделение, выполняющее сварку)

(подразделение, выполняющее сварку)

(наименование объекта)

ЖУРНАЛ №

сварки _________________________________________на участке (на трассе, трубосварочной базе, площадке) от км/ПК ________ до км/ПК ______

Представитель субподрядной строительной организации ____________________________________________________________ (должность, организация, фамилий, инициалы)

Журнал начат "____"________________20____г.

Журнал окончен "____" _______________20____ г.

СП .1325800.2018

Продолжение

Окончание

.

Форма № 6.2

(наименование строительной организации)

(наименование объекта)

СВЕДЕНИЯ по фактической раскладке труб по участку ______________ км магистрального трубопровода

Примечания

1 Номер сварного соединения (стыка) должен содержать пикетаж (км) трассы (по проектной документации) и порядковый номер стыка на данном пикете (километре) с добавлением «0» в конце номера стыка. Например, 1324/120 (12 стык на 1324 км трассы). В случае врезки катушки захлеста между стыками (например, 120 и 130) сварным соединениям присваивается номер 121, 122 и т. д.

2 Формирование настоящей таблицы по окончанию работ производится добавлением (в случае сварки дополнительных стыков, захлестов), удалением сведений (в случае вырезки стыка) по каждому участку и копированием данных из разрозненных файлов в общий файл.

3 В соответствии с требованиями застройщика или технического заказчика к настоящей таблице допускается заполнение схемы фактической раскладки труб по участку магистрального трубопровода.

Форма № 6.3

(наименование строительной организации)

(наименование объекта)

ЖУРНАЛ №

регистрации результатов механических испытаний допускных и контрольных сварных соединений

Журнал начат "____"________________20____г.

Журнал окончен "____" _______________20____ г.

Представитель службы строительного контроля подрядчика М.П.

(организация, должность, ФИО)

(подпись)

(дата)

Продолжение

Продолжение

Окончание

Наименование лаборатории НК

Свидетельство об аттестации №

Форма № 6.4

ЗАКЛЮЧЕНИЕ №______ от _______________20____года

по результатам контроля качества сварных соединений визуальным и измерительным методами

Номер технологической карты по контролю

РЕЗУЛЬТАТЫ КОНТРОЛЯ

Форма № 6.5

ЗАКЛЮЧЕНИЕ №______ от _______________20__года

по результатам контроля качества сварных соединений ультразвуковым методом

РЕЗУЛЬТАТЫ КОНТРОЛЯ

Наименование лаборатории НК

Свидетельство об аттестации №

Форма № 6.6

ЗАКЛЮЧЕНИЕ № ____________ от _________________20__ года по результатам контроля качества сварных соединений радиографическим методом

Тип источника ионизирующего излучения_________________________________

Номер операционной технологической карты контроля______________________

РЕЗУЛЬТАТЫ КОНТРОЛЯ

Наименование лаборатории НК

Свидетельство об аттестации №

Форма № 6.7

Наименование объекта

Уровень качества

Наименование трассы

Участок трубопровода, километраж

Наименование организации подрядчика

Наименование организации технического заказчика

ЗАКЛЮЧЕНИЕ №______

от _______________20____года по результатам контроля качества сварных соединений капиллярным методом Номер операционной технологической карты контроля______________________

РЕЗУЛЬТАТЫ КОНТРОЛЯ

Наименование лаборатории НК

Свидетельство об аттестации №

Форма № 6.8

ЗАКЛЮЧЕНИЕ №______

от _______________20____года по результатам контроля качества сварных соединений магнитопорошковым методом Номер операционной технологической карты контроля_____________________ _

РЕЗУЛЬТАТЫ КОНТРОЛЯ

Форма № 6.9

(наименование строительной организации)

(наименование объекта)

ЗАКЛЮЧЕНИЕ №

от « » ________ 20___ г.

по качеству сварных соединений, выполненных контактной стыковой сваркой оплавлением

Окончание

Измерения произвел:

Представитель службы строительного контроля подрядчика

Заключение выдал:

Представитель службы строительного контроля застройщика или технического заказчика

______________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

_______________________ _____________ ________М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 6.10

(наименование строительной организации)

(наименование объекта)

АКТ №

на гарантийное сварное соединение №

(по журналу сварочных работ) от "____ " ___________ 20____ г.

Мы, нижеподписавшиеся: представитель субподрядной строительной организации

(должность, фамилия, инициалы) представитель строительного контроля технического заказчика

(должность, фамилия, инициалы) представитель лаборатории неразрушающего контроля (НК)

(специалист НК не ниже II уровня) ____________________________________________________

(должность, фамилия, инициалы) составили настоящий акт в том, что в нашем присутствии произведена сварка гарантийного сварного соединения на ПК _______________ км _______________ объекта__________________________________________, диаметр ( D )______мм, толщина стенки ( S )______ мм, давление ( Р у)_____МПа, класс прочности _________.

Сварку гарантийного стыка произвела сварочно-монтажная бригада в составе: руководитель сварочной бригады (бригадир) _____________________________

(должность, фамилия, инициалы) специалисты сварочного производства I уровня

Фамилия, имя, отчество

Организация

Разряд

Номер клейма

Подпись

Сборка и сварка стыка произведены в полном соответствии с требованиями нормативных документов и технологической карты:_______________________ __________________________________________________________________, (номер, дата, кем утверждена, ФИО) о чем произведены записи в журнале сварки сварных соединений (журнале сварочных работ).

Неразрушающий контроль гарантийного стыка произведен специалистами неразрушающего контроля лаборатории__________________________________________________

(наименование и ИНН организации, осуществляющей ведение НК на объекте) представитель лаборатории НК (___) уровня _____________________________

(должность, ФИО)

специалисты неразрушающего контроля

Результат контроля сварного соединения _________________________________

(указать номер согласно журнала сварочных работ)

Сведения о контроле качества сварного соединения

о чем произведены записи в журнале контроля сварных соединений неразрушающими методами.

Представитель субподрядной строительной организации ___________________________________________________________

(организация, ФИО, подпись, дата)

Представитель строительного контроля технического заказчика 1 _______________________________________

(организация, ФИО, подпись, дата)

Представитель лаборатории неразрушающего контроля___________________________________________________________________________

(организация, ФИО, подпись, дата)

1 Подпись обязательна только при строительстве, реконструкции и капитальном ремонте.

Форма № 6.11

(наименование строительной организации)

(наименование объекта)

АКТ №

на герметизацию технологических отверстий №

(по журналу сварочных работ) от "____ " ___________ 20____ г.

Мы, нижеподписавшиеся: представитель субподрядной строительной организации

(должность, ФИО) представитель лаборатории неразрушающего контроля (НК) (специалист НК не ниже II уровня) ________________________________________________________________________________ (должность, ФИО) составили настоящий акт в том, что в нашем присутствии произведена герметизация технологических отверстий на ПК ___________ км ____________ объекта _____________________________________________________________, путем ______________ ________________________________________________________________________. (вварка заплаты, приварка патрубка)

Класс прочности основной трубы ________, заплаты (патрубка) _________.

Герметизацию технологического отверстия произвела сварочно-монтажная бригада в составе: руководитель сварочной бригады (бригадир) _____________________________

(должность, ФИО)

специалисты сварочного производства I уровня

Фамилия, имя, отчество

Организация

Разряд

Номер клейма

Подпись

Герметизация технологического отверстия произведены в полном соответствии с требованиями нормативных документов и технологической карты ________________________________________ ________________________________________________________________________, (номер, дата, кем утверждена, ФИО) о чем произведены записи в журнале сварки сварных соединений (журнале сварочных работ).

Неразрушающий контроль сварного соединения произведен специалистами неразрушающего контроля лаборатории _____________________________________________________________

(наименование и ИНН организации, осуществляющей ведение НК на объекте)

• [ ] представитель лаборатории НК (___) уровня __________________________________________

(должность, ФИО)

специалисты неразрушающего контроля

Фамилия, имя, отчество

Должность

Уровень

Номер удостоверения, срок действия

Результат контроля сварного соединения _________________________________

(указать номер согласно журнала сварочных работ)

сведения о контроле качества сварного соединения

Представитель субподрядной строительной организации ___________________________________________________________

(организация, ФИО, подпись, дата)

Представитель лаборатории неразрушающего контроля___________________________________________________________________________

(организация, ФИО, подпись, дата)

Подпись

Форма № 7.1

(наименование строительной организации)

(наименование объекта)

ЖУРНАЛ №

изоляционно-укладочных работ и ремонта изоляции от км _____________ ПК ______________ до км _____________ ПК ______________

Журнал начат "____"________________20____г.

Журнал окончен "____" _______________20____ г.

Представитель субподрядной организации, выполняющей изоляционно-укладочные работы ____________________________________________________________________ М.П. (организация, должность, ФИО)

Форма № 7.2

(наименование строительной организации)

(наименование объекта)

АКТ №

выполнения оценки качества изоляции законченных строительством подземных участков трубопровода методом катодной поляризации от « » _________ 20___ г.

Составлен представителями: службы строительного контроля застройщика или технического заказчика

__________________________________________________________________________,

(должность, ФИО) представитель службы контроля качества ________________________________________________

(организация, должность, ФИО) генподрядной строительной организации _______________________________________________

(должность, ФИО) в том, что проведены электрометрические измерения для определения оценки качества изоляции законченного строительством участка от км/ПК _____________________ до км/ПК ____________________________________________ трубопровода, перехода через _________________________, отвода от ______________________________________ общей протяженностью _____________________________________ м, диаметр трубы _________ мм, толщина стенки ____________ мм, марка стали ___________________, удельное электрическое сопротивление стали __________ Ом ∙ мм /м, продольное сопротивление трубы __________________ Ом ∙ м.

Вид, тип и конструкция защитного покрытия ______________________________________ _____________________________. Тип окружающего трубопровод грунта _________________________________. Среднее удельное сопротивление грунта на длине участка __________________________ Ом ∙ м.

Дата укладки и засыпки участка _________________________________________________.

Место подключения источника постоянного тока ________________________________ км. Продолжительность поляризации ____________________ ч.

Требуемое смещение разности потенциалов «труба-земля» _____________________ В , Требуемая сила тока ____________________ А.

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ

Результаты измерения-расчета свидетельствуют о __________________________________

(состояние изоляции - хорошее, удовлетворительное, неудовлетворительное)

Представитель генподрядной строительной организации

________________________ __________________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель службы строительного контроля застройщика или технического заказчика

________________________ ________________ _________ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель службы контроля качества

________________________ _________________ ________М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 7.3

(наименование строительной организации)

(наименование объекта)

АКТ №

проведения контроля сплошности изоляционного покрытия засыпанного трубопровода

от « » _________ 20___ г.

Мы, нижеподписавшиеся, представитель службы строительного контроля застройщика или технического заказчика _______________________________________________________________, (должность, ФИО) представитель субподрядной организации, ______________________________________________, (должность, ФИО) представитель службы контроля качества _______________________________________________ (организация, должность, ФИО) ______________________________ составили настоящий акт в том, что на участке трубопровода протяженностью __________________________________________ м от км _____________ ПК ___________ до км ____________ ПК __________________________ искателем повреждений _____________________________________________________________ (указать марку прибора) проверено качество изоляционного ____________________________________________________ (указать конструкцию покрытия) покрытия ____________________ типа толщиной __________________________________ мм с оберткой __________________ в ________________ слоев.

(тип)

В результате проверки по данным прибора обнаружены повреждения изоляционного покрытия в ____________________ местах на ПК _________________________ ___________________________________________________________________________________ (перечислить пикеты) общей протяженностью _______________________ м.

При шурфовке мест предполагаемых повреждений изоляционного покрытия фактические повреждения обнаружены на _____________________ (км/ПК) ______________________________ общей протяженностью ____________________ м.

Все повреждения изоляционного покрытия исправлены, проверены искровым дефектоскопом, о чем сделаны записи в журнале изоляционно-укладочных работ.

Представитель субподрядной строительной организации

____________________________ ____________ _________ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель службы контроля качества

___________________________ _____________ _________М.П.

(организация, ФИО)

(подпись)

(дата)

Представитель службы строительного контроля застройщика или технического заказчика

________________________ ________________ _________ М.П.

(должность, ФИО)

(подпись)

(дата)

Время измерения, ч

Сила тока, А

Форма № 7.4

(наименование строительной организации)

(наименование объекта)

АКТ №

выполнения оценки качества изоляции отремонтированных в процессе производства работ участков методом катодной поляризации от «____»____________________г.

Составлен представителями: службы строительного контроля застройщика или технического заказчика ______________________________________________________________, (должность, ФИО) службы контроля качества _____________________________________________________________ ____________________________________________________________________________________ (организация, должность, ФИО) генподрядной строительной организации _______________________________________________

(должность, ФИО) о том, что проведены электрометрические измерения для определения оценки качества изоляции отремонтированного участка от км/ПК________________до км/ПК_______________, трубопровода, перехода через___________________, отвода от____________________общей протяженностью ____________________м, диаметр трубы________________мм, толщина стенки___________________мм, марка стали__________, удельное электрическое сопротивление_______Ом ∙ м.

Вид, тип и конструкция защитного покрытия________________________.

Тип окружающего трубопровод грунта________________________________.

Среднее удельное сопротивление грунта на длине участка____________Ом ∙ м.

Дата укладки и засыпки участка «_____»_________________________г.

Место подключения источника постоянного тока__________________км.

Продолжительность поляризации __________________________________ч.

Требуемое смещение разности потенциалов «труба-земля»__________________В, требуемая сила тока __________________А.

Результаты измерений

Разность потенциалов «труба-земля», В естественная в начале естественная в начале участка участка в начале в начале участка участка естественная в начале участка

Результаты измерений и расчетов свидетельствуют о__________________

(состояние изоляции - хорошее, удовлетворительное, неудовлетворительное)

Представитель службы строительного контроля застройщика или технического заказчика

Представитель службы контроля качества

Представитель генподрядной строительной организации естественная в начале участка

_____________________________ _____________ _______М.П.

(должность, ФИО)

(подпись)

(дата)

_____________________________ _____________ _______М.П.

(организация, ФИО)

(подпись)

(дата)

_____________________________ _____________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Форма № 7.5

(наименование строительной организации)

(наименование объекта)

проведения испытаний защитных покрытий кольцевых

АКТ № сварных стыков трубопроводов

Тип и конструкция защитного покрытия стыка: __________________________________

Изоляционные материалы: ____________________________________________________

Дата изоляции: ____________ Смена _____________Дата и время контроля: __________

Выводы:

(покрытие соответствует/не соответствует требованиям настоящего документа (технические условия заводаизготовителя (если требуется)

Форма № 7.6

(наименование строительной организации)

(наименование объекта)

АКТ №

приемки уложенного и забалластированного трубопровода от « » ___________ 20___ г.

Мы, нижеподписавшиеся: представитель службы строительного контроля застройщика или технического заказчика

____________________________________________________________________________________,

(должность, ФИО) представитель субподрядной организации, выполнившей изоляционно-укладочные работы

(должность, ФИО) представитель субподрядной организации, выполнившей работы по балластировке

(должность, ФИО) представитель субподрядной организации, выполнившей теплоизоляционные работы

(должность, ФИО) представитель службы контроля качества ___________________________

(организация, должность, ФИО) составили настоящий акт в том, что на участке магистрального трубопровода от км _____________ ПК до км ____________ ПК _____________ от км _____________ ПК до км ____________ ПК _____________ от км _____________ ПК до км ____________ ПК _____________ общей протяженностью ______________ м выполнен комплекс работ по изоляции, укладке, балластировке (закреплению на проектных отметках).

Изоляционное покрытие ________________________________________________________

(заводское, выполненное в полевых условиях)

Типа, толщиной ______________ мм с оберткой ______________________, нанесенной в (указать вид обертки)

________________ слоя.

Изоляционное покрытие соответствует требованиям проекта (рабочие чертежи № _______________), а также действующим нормативным документам. Проверка качества очистки и праймирования производилась ________________________________________________,

(визуально, прибором) адгезия изоляционного покрытия проверена ______________________________________________

(указать чем: метод надреза треугольника, адгезиметром) и соответствует требованиям ГОСТ Р 51164-98.

Проверка сплошности изоляционного покрытия производилась искровым дефектоскопом в местах, вызывавших сомнение.

Изолированный участок магистрального трубопровода уложен в подготовленную траншею на проектные отметки, что подтверждено геодезической съемкой, нанесенной на рабочие чертежи № ____________.

Укладка произведена без провисов и недопустимых отклонений от оси.

Имевшиеся в процессе работы замечания по качеству работ занесены в журнал производства изоляционно-укладочных работ и устранены.

После укладки участков магистрального трубопровода от км _____________ ПК до км ____________ ПК __________________ от км _____________ ПК до км ____________ ПК __________________ установлено _____________________ утяжелителей марки _______________ от км ______ ПК __________ до км ______ ПК __________ с шагом ___________ м, от км ______ ПК __________ до км ______ ПК __________ с шагом ___________ м, установлено ______________ анкерных устройств типа ________________ от км ______ ПК __________ до км ______ ПК __________ с шагом ___________ м, от км ______ ПК __________ до км ______ ПК __________ с шагом ___________ м.

На участке общей протяженностью ________________ м от км _____________ ПК до км ____________ ПК __________________ от км _____________ ПК до км ____________ ПК __________________ произведена балластировка нетканым синтетическим материалом типа _________________ с засыпкой ______________ грунтом. Полотнища НСМ сварены между собой.

Для предохранения изоляционного покрытия от повреждений в соответствии с проектом под __________________________________________________________

(утяжелители, анкеры) установлены ________________________________________________________________________

(защитные коврики, деревянные маты и др.) размером _____________ в _____________ слоя.

Повреждения изоляционного покрытия после установки средств балластировки ликвидированы, о чем сделаны записи в журнале производства работ.

На участке от ПК __________________ до ПК _____________________ протяженностью ______________ м магистрального трубопровода выполнена футеровка рейкой размером ______________мм, обеспечивающая защиту изоляционного покрытия от повреждений. Футеровка выполнена в соответствии с требованиями проекта и рабочих чертежей № __________.

На участке от ПК _________________ до ПК ______________________ выполнена теплоизоляция ____________________________________________________________

(указать конструкцию)

Работы выполнены в соответствии с требованиями нормативных документов и проекта, рабочие чертежи № __________________________.

На основании изложенного указанные в акте работы считаются принятыми, разрешается засыпка участков от км _____________ ПК до км ____________ ПК __________________ от км _____________ ПК до км ____________ ПК __________________ общей протяженностью ______________________ м.

Представитель службы строительного контроля застройщика или технического заказчика

___________________________ ____________ _______ М.П

(организация, ФИО)

(подпись)

(дата)

Представитель субподрядной организации, выполнившей

___________________________ ____________ _______ М.П. изоляционно-укладочные работы (организация, ФИО)

(подпись)

(дата)

Форма № 7.7

(наименование строительной организации)

(наименование объекта)

АКТ №

выполнения работ по теплоизоляции трубопроводов и оборудования от « » ___________ 20___ г.

Мы, нижеподписавшиеся, представитель службы строительного контроля застройщика или технического заказчика

____________________________________________________________________________________,

(должность, ФИО) представитель субподрядной организации, выполнившей теплоизоляционные работы

(должность, ФИО) представитель службы контроля качества

(организация, должность, ФИО) составили настоящий акт в том, что на участке магистрального трубопровода от км _____________ ПК_________ до км ____________ ПК _____________ общей протяженностью ______________ м выполнены теплоизоляционные работы ______________________________________________ ___________________________________________________________________________

(указать конкретные виды работ в теплоизолируемом объекте)

Работы выполнены в полном объеме в соответствии с рабочей документацией, с отмеченными в прилагаемой документации отклонениями, действующими НД.

На основании изложенного, указанные в акте работы считаются принятыми, разрешается выполнение последующих работ _______________________________________________________ на участке от км _____________ ПК до км ____________ ПК __________________ общей протяженностью ______________________ м.

Представитель службы строительного контроля застройщика или технического заказчика

___________________________ ____________ _______ М.П

(организация, ФИО)

(подпись)

(дата)

Представитель субподрядной организации, выполнившей теплоизоляционные работы

___________________________ ____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Представитель службы контроля качества

____________________________ ____________ _______М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 7.8

(наименование строительной организации)

(наименование объекта)

АКТ №

выполнения работ по установке термостабилизаторов от « » ___________ 20___ г.

Мы, нижеподписавшиеся, представитель службы строительного контроля застройщика или технического заказчика

____________________________________________________________________________________,

(должность, ФИО) представитель субподрядной организации, выполнившей работы по установке термостабилизаторов _________________________________________________________________

(должность, ФИО) представитель службы контроля качества

(организация, должность, ФИО) составили настоящий акт в том, что на участке магистрального трубопровода от км _____________ ПК________ до км ____________ ПК _____________ общей протяженностью ______________ м выполнены работы по установке термостабилизаторов ___________________________________

(указать конкретные виды работ на объекте, принцип работы, тип хладагента, материал изготовления корпуса, конструктивные особенности)

Работы выполнены в полном объеме в соответствии с рабочей документацией, с отмеченными в прилагаемой документации отклонениями, действующими НД.

На основании изложенного, указанные в акте работы считаются принятыми.

Представитель службы строительного контроля застройщика или технического заказчика

___________________________ ____________ _______ М.П

(организация, ФИО)

(подпись)

(дата)

Представитель субподрядной организации, выполнившей работы по установке термостабилизаторов

___________________________ ____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Представитель службы контроля качества

____________________________ ____________ _______М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 7.9

(наименование строительной организации)

(наименование объекта)

АКТ №

выполнения работ по футеровке от « » ___________ 20___ г.

Мы, нижеподписавшиеся, представитель службы строительного контроля застройщика или технического заказчика

____________________________________________________________________________________,

(должность, ФИО) представитель субподрядной организации, выполнившей работы по футеровке

(должность, ФИО) представитель службы контроля качества

(организация, должность, ФИО) составили настоящий акт в том, что на участке магистрального трубопровода от км _____________ ПК_________ до км ____________ ПК _____________ общей протяженностью ______________ м выполнены работы по футеровке _____________________________________________________

(указать конкретные виды работ на объекте, размеры рейки, обеспечивающей защиту изоляционного покрытия и т. д.)

Работы выполнены в полном объеме в соответствии с рабочей документацией, с отмеченными в прилагаемой документации отклонениями, действующими НД.

На основании изложенного, указанные в акте работы считаются принятыми, разрешается выполнение последующих работ _______________________________________________________ на участке от км _____________ ПК до км ____________ ПК __________________ общей протяженностью ______________________ м.

Представитель службы строительного контроля застройщика или технического заказчика

___________________________ ____________ _______ М.П

(организация, ФИО)

(подпись)

(дата)

Представитель субподрядной организации, выполнившей работы по футеровке

___________________________ ____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Представитель службы контроля качества

____________________________ ____________ _______М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 7.10

(наименование строительной организации)

(наименование объекта)

АКТ №

выполнения работ по балластировке от « » ___________ 20___ г.

Мы, нижеподписавшиеся, представитель службы строительного контроля застройщика или технического заказчика

____________________________________________________________________________________,

(должность, ФИО) представитель субподрядной организации, выполнившей работы по балластировке

(должность, ФИО) представитель службы контроля качества

(организация, должность, ФИО) составили настоящий акт в том, что на участке магистрального трубопровода от км _____________ ПК_________ до км ____________ ПК _____________ общей протяженностью ______________ м произведена балластировка____________________________________________________________

(указать конкретные виды работ, вид балластирующих устройств и т. д.)

Работы выполнены в полном объеме в соответствии с рабочей документацией, с отмеченными в прилагаемой документации отклонениями, действующими НД.

На основании изложенного, указанные в акте работы считаются принятыми, разрешается выполнение последующих работ _______________________________________________________ на участке от км _____________ ПК до км ____________ ПК __________________ общей протяженностью ______________________ м.

Представитель службы строительного контроля застройщика или технического заказчика

___________________________ ____________ _______ М.П

(организация, ФИО)

(подпись)

(дата)

Представитель субподрядной организации, выполнившей работы по балластировке

___________________________ ____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Представитель службы контроля качества

____________________________ ____________ _______М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 7.11

(наименование строительной организации)

(наименование объекта)

АКТ №

выполнения работ по монтажу соединительных проводов КИП от « » ___________ 20___ г.

Мы, нижеподписавшиеся, представитель службы строительного контроля застройщика или технического заказчика

____________________________________________________________________________________,

(должность, ФИО) представитель субподрядной организации, выполнившей работы по монтажу соединительных проводов КИП ______________________________________________________________________

(должность, ФИО) представитель службы контроля качества

(организация, должность, ФИО) составили настоящий акт в том, что на участке магистрального трубопровода от км _____________ ПК_________ до км ____________ ПК _____________ общей протяженностью ______________ м выполнены работы по монтажу соединительных проводов КИП ____________________________

(указать конкретные виды работ и т. д.)

Работы выполнены в полном объеме в соответствии с рабочей документацией, с отмеченными в прилагаемой документации отклонениями, действующими НД.

На основании изложенного, указанные в акте работы считаются принятыми, разрешается выполнение последующих работ ______________________________________________________ на участке от км _____________ ПК до км ____________ ПК __________________ общей протяженностью ______________________ м.

Представитель службы строительного контроля застройщика или технического заказчика

___________________________ ____________ _______ М.П

(организация, ФИО)

(подпись)

(дата)

Представитель субподрядной организации, выполнившей работы по монтажу соединительных проводов КИП

___________________________ ____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Представитель службы контроля качества

____________________________ ____________ _______М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 8.1

(наименование строительной организации)

(наименование объекта)

АКТ №

на очистку полости трубопровода от « » ______________ 20___ г.

Составлен комиссией, назначенной приказом _______________________________________

(наименование организации) от « » ____________ 20___ г. в составе:

Председатель комиссии: _________________________________________________________

(должность, организация, ФИО)

Члены комиссии: _______________________________________________________________ в том, что произведена ______ кратная очистка полости __________________ трубопровода диаметром ______ мм на участке от км/ПК _________ до км/ПК ____________________________ общей протяженностью __________________ м.

Очистка выполнена в соответствии с требованиями НД _________________________, проекта, специальной инструкции, согласованной и утвержденной « » _____________ 20___ г. в установленном порядке способом _____________________________________________________

(продувки, промывки, протягивания, вытеснения загрязнения в потоке жидкости, вид рабочей среды

• газ, воздух, вода и т. п.) с пропуском __________________________________ в количестве __________________________

(указать тип очистного устройства)

_____________________ шт.

Очистка внутренней полости трубопровода производилась до выхода всех запасованных поршней и чистого _________________________________________________.

(воздуха, газа, воды и т. д.)

Заключение комиссии: __________________________________________________________

(указать результаты приемки очистки полости трубопровода, какие последующие работы разрешается производить)

Председатель комиссии ___________________________________ ___________ ____________ М.П.

(должность, организация, ФИО)

(подпись)

(дата)

Члены комиссии:

(ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

Форма № 8.2

(наименование строительной организации)

(наименование объекта)

АКТ №

калибровки магистрального трубопровода

от « »__________20__г.

Составлен комиссией, назначенной приказом _______________________________________

(наименование организации) от « » ___________________ 20__г. в составе: в том, что произведена __________________ кратная очистка полости _____________________ трубопровода, диаметром ____________ мм на участке от км/ПК ________________________________ до км/ПК _________ общей протяженностью _____________________ м. Очистка выполнена в соответствии с требованиями НД, проекта способом ___________________________________________________________________________ (продувки, промывки, протягивания, ____________________________________________________________________________________ вытеснения загрязнения в потоке жидкости, вид рабочей среды - газ, воздух, вода и т. п.) с пропуском ___________________________ в количестве _________________ шт.

(указать тип очистного устройства)

Очистка внутренней полости трубопровода производилась до выхода чистого поршня. Проведена калибровка трубопровода калибровочным диском диаметром _________ из ______________ толщиной ___мм. (материал)

Заключение комиссии: ________________________________________________________________

(указать результаты приемки очистки полости и калибровки трубопровода, какие последующие работы) разрешается выполнять)

Представитель субподрядной строительной организации _______________________________ ____________ _______ М.П.

(должность, ФИО)

(подпись) (дата)

Представитель застройщика или технического заказчика

________________________________ ___________ _______ М.П.

(должность, ФИО)

(подпись) (дата)

Форма № 8.3

(наименование строительной организации)

(наименование объекта) АКТ №

предварительного испытания узлов запорной арматуры на ПК/км трубопровода

Мы, нижеподписавшиеся, представитель застройщика или технического заказчика

____________________________________________________________________________________,

(должность, ФИО) представитель субподрядной организации, ______________________________________________,

(должность, ФИО) составили настоящий акт о том, что проведено предварительное испытание кранового узла запорной арматуры на ПК/км ____________________ трубопровода

(наименование объекта)

Испытание производилось давлением, равным _________ Р раб с выдержкой в течение ____________часов.

При этом зафиксировано:______________________________________________________________

При испытании падения давления не обнаружено.

По окончании испытания на прочность давление снижено до _______ МПа и произведен осмотр узла. При осмотре дефектов и утечек не обнаружено

На основании вышеизложенного следует считать крановый узел запорной арматуры____________________________________________________________________________

(выдержавшим, не выдержавшим) предварительное гидравлическое испытание.

Представитель субподрядной строительной организации

_______________________ ___________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель застройщика или технического заказчика

_______________________ ___________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Форма № 8.4

(наименование строительной организации)

(наименование объекта)

АКТ №

удаления воды после испытания трубопровода

Мы, нижеподписавшиеся, представитель застройщика или технического заказчика ______________________________________________, представитель генподрядной строительной (должность, ФИО) организации _________________________________________________________ и представитель

(должность, ФИО) службы строительного контроля застройщика или технического заказчика ___________________

(должность, ФИО) составили настоящий акт о том, что на участке трубопровода «______» удалена опрессовочная жидкость после испытания на ____________ (участке от км ПК ________ до км ПК ________ общей протяженностью _________м) в ____ этап (а).

Удаление опрессовочной жидкости производилось в присутствии представителей технического заказчика, генподрядной строительной организации и строительного контроля технического заказчика в соответствии с требованиями нормативно-технических документов, проекта «______» путем вытеснения воды воздухом с применением поршней-разделителей ПРШ и выпуском опрессовочной жидкости в амбары, предусмотренные проектом «______________________________».

При этом были применены поршни-разделители: на первом этапе - _____________________________ в количестве ______ шт.,

(указать тип поршня) количество воды, вышедшей на втором этапе, составило ___________________ м³

Пуск поршней-разделителей ПРВ-1 на первом этапе произведен «___»___20__г. в ____ ч на ПК

Приемка поршней-разделителей ПРВ-1 на первом этапе произведена «___»___20__г. в ______ ч на ____________ км . ПК _____________

Скорость движения поршней-разделителей ПРВ-1 _______ км/ч (______ м/с).

Пуск поршня-разделителя ПРВ-1 на втором этапе произведен «___»___20__г. в ____ ч на ПК

Приемка поршня-разделителя ПРВ-1 на втором этапе произведена «___»___20__г. в ______ ч на ____________ км . ПК _____________

Скорость движения поршня-разделителя ПРВ-1 _______ км/ч (______ м/с).

Удаление воды проводилось до прекращения ее выхода.

Представитель службы строительного контроля застройщика или технического заказчика

________________________ ________________ _________ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель застройщика или технического заказчика

________________________ ________________ _________ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель генподрядной строительной организации

________________________ ________________ _________ М.П.

(должность, ФИО)

(подпись)

(дата)

Форма № 8.5

(наименование строительной организации)

(наименование объекта)

АКТ №

готовности участка трубопровода к проведению профилеметрии

Очистка проведена __________________ в количестве ____ шт. в соответствии с требованиями нормативных документов в период с «___» __________20___г. по «___» __________20___г.

Требования к очистке трубопровода:

Вид внутритрубной диагностики

Металл

Число электродов, шт. на 10 км, не более

Профилеметрия

Результаты пропуска очистных скребков:

Тип скребка

Дата пропуска

Наличие поврежде- ний да/нет

Проходное сечение, %

Металлические или посторонние предметы, шт.

Запуск

Прием

Дата

Время

Дата

Время

Требования к подготовке и очистке участка трубопровода выполнены: задвижки открыты, трасса под маркеры разбита, расстояние между верхней образующей трубы и грунтом в маркерных пунктах не более ______ м, группа сопровождения ___ чел. Скорость движения профилемера ___ м/с обеспечена необходимым числом насосных агрегатов, проходное сечение составляет не менее 85% номинального, камеры приема-пуска соответствуют требованиям нормативных документов. Отводов, препятствующих пропуску дефектоскопа (менее 1,5 D н), нет.

Трубопровод готов к проведению профилеметрии с «___»_______________20___г.

Дата пропуска профилемера «___»_______________20___г.

Представитель субподрядной _______________________________ ________ _______ М.П. строительной организации (организация, должность, ФИО) (подпись) (дата)

Представители генподрядной строительной организации

_________________________________ ________ _______ М.П.

(должность, ФИО)

(подпись) (дата)

Представитель службы строительного контроля застройщика или технического заказчика

_________________________________ ________ _______ М.П.

(должность, ФИО)

(подпись) (дата)

Форма № 8.6

(наименование строительной организации)

(наименование объекта)

АКТ № приема профилемера

Мы, нижеподписавшиеся представители: застройщика или технического заказчика

____________________________________________________________, субподрядной организации, (должность, ФИО) выполнившей работы по профилеметрии _______________________________________________, (должность, ФИО) строительного контроля застройщика или технического заказчика __________________________ (должность, ФИО) и генерального подрядчика __________________________________________________________,

(должность, ФИО) составили настоящий акт о том, что на вышеуказанном участке трубопровода был произведен пропуск внутритрубного профилемера. Прием профилемера производился в присутствии обеих сторон и показал следующее:

• дата и время приема профилемера ____________________________;
• наличие посторонних звуков при входе в приемную камеру __________________________;
• дата и время выемки снаряда_______________________________;
• транспортно-запасовочное устройство соединено контактным проводом с приемной камерой при закрытом затворе;
• количество грунта, поступившего вместе с профилемером, литров _______;
• состояние профилемера: механические повреждения корпуса _______________________ состояние манжет ______________________________ состояние измерительной системы___________________________ состояние одометрической системы _______________________________ целостность соединительных кабелей ____________________НД организации;
• дополнительная информация _________________________________

Представитель субподрядной __________________________________ ________ _______ М.П. строительной организации (организация, должность, ФИО) (подпись) (дата)

Представители генподрядной строительной организации

_________________________________ ________ _______ М.П.

(должность, ФИО)

(подпись) (дата)

Представитель службы строительного контроля застройщика или технического заказчика

_________________________________ ________ _______ М.П.

(должность, ФИО)

(подпись) (дата)

Представитель застройщика или технического заказчика

_________________________________ ________ _______ М.П.

(должность, ФИО)

(подпись) (дата)

Форма № 8.7 ЭКСПРЕСС-ОТЧЕТ

по профилеметрии участка трубопровода, заполненного водой, после завершения СМР до ввода в эксплуатацию одноканальным профилемером

Организация __________________________________________________________________

Трубопровод__________________________________________________________________

Участок ______________________________________________________________________

Протяженность ________________________________________________________________

Диаметр ______________________________________________________________________

Технический заказчик __________________________________________________________

Договор ______________________________________________________________________

Дата пропуска ________________________________________________________________

Состав отчета

• 1 Список точек-ориентиров (таблица 1).

Таблица 1

Номер

Одометр точки

Время движения снаряда

• 2 Список дефектов (таблица 2).

Таблица 2

Номер дефекта

Тип дефекта

Показания одометра

Время отметки маркера

Глубина, мм

Длина, м

Расстояние от точки пуска

Километр по трассе

Дистанция, м

Примечание

Привязка к ориентиру

Метод ремонта

Форма № 8.8

(наименование строительной организации)

(наименование объекта)

АКТ № устранения дефекта (ов) №№ выборочным методом ремонта

Форма № 8.9

(наименование строительной организации)

(наименование объекта)

АКТ №

предварительного (поэтапного) испытания участков магистральных трубопроводов категории ________

от « »__________20__г.

Предварительное испытание на прочность и герметичность трубопроводов

(наименование испытуемого участка) на участке от км/ПК ________________ до км/ПК __________________________________ общей протяженностью ________ м в ______________ этапа проведено в соответствии с (число этапов) требованиями строительных норм и правил, проекта, согласованных и утвержденных специальных инструкций.

Испытание на прочность I этапа _________________________________________________

(указать, на какой стадии строительства) проведено _______________________________ способом ________________________ давлением

(гидравлическим/пневматическим)

(испытательная среда)

_________ МПа (кгс/см² ) в течение__________ ч; проверка на герметичность выполнена давлением _______________ в течение ______ч.

Испытание на прочность II этапа _________________________________________________

(указать, на какой стадии строительства) проведено ___________________________ способом ____________________________ давлением

(гидравлическим/пневматическим) (испытательная среда)

___________ МПа (кгс/см² ) в течение ________ ч; проверка на герметичность выполнена давлением ____________ в течение _________ ч.

После испытаний было выполнено удаление

_________________________________________________ /стравливание воздуха

(воды, жидкости с пониженной температурой замерзания)

В течение испытательного периода давление измерялось манометрами № _____________ или дистанционными приборами № _________ , опломбированными, имеющими паспорта, класс точности приборов_______________ со

(не ниже I) шкалой деления ____________________________, поверенными ______________

(не менее 4/3 испытательного) (дата) метрологической службой _________________________________, зарегистрированной в

(наименование организации) реестре аккредитованных метрологических служб юридических лиц под № ___________

Заключение комиссии: __________________________________________________________

(указать результат испытаний)

Председатель комиссии ____________________________ ___________ ____________ М.П.

(должность, организация, ФИО)

(подпись)

(дата)

Члены комиссии:

(ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

Форма № 8.10

(наименование строительной организации)

(наименование объекта)

АКТ №

промежуточной приемки участков подключения КС, НПС, узлов приема и пуска очистных устройств, узлов замера расхода и редуцирования газа от « » ___________ 20___ г.

Составлен представителями: субподрядной строительной организации

___________________________________________________________________________________,

(должность, организация, инициалы, фамилия) генподрядной строительной организации _______________________________________________

(должность, инициалы, фамилия) представитель службы контроля качества _______________________________________________

(организация, должность, инициалы, фамилия) и строительного контроля застройщика или того заказчика _________________________

(должность, инициалы, фамилия) в том, что работы по сооружению _____________________________________________________

(наименование монтажного узла) на участке от км/ПК _____________ до км/ПК _________________________ выполнены вместе с прилегающими участками в полном объеме, в том числе и работы по благоустройству (планировка, отмостка площадок, устройство подъездов, пешеходных дорожек, ограждений и т. д.), в соответствии с действующими НД ____________________ проектом по чертежам №№ ___________________ и имеющихся согласований

(указать все имевшие место отступления, от какого документа, по какой причине они произошли, кем и когда санкционированы)

Исполнительная документация проверена и прилагается в полном объеме, в том числе паспорта на соединительные детали и трубопроводную арматуру. Законченный строительством объект принят.

Представитель субподрядной строительной организации

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель генподрядной строительной организации

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель службы контроля качества

_____________________ _____________ _______М.П.

(организация, ФИО)

(подпись)

(дата)

Представитель службы строительного контроля застройщика или технического заказчика

______________________ ____________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Форма № 8.11

(наименование строительной организации)

(наименование объекта)

АКТ №

приемки монтажных узлов под наладку и засыпку от « » _________ 20___ г.

Мы, нижеподписавшиеся, представитель застройщика или технического заказчика

(должность, ФИО) представитель субподрядной организации, выполнившей общестроительные работы

(должность, ФИО) представитель субподрядной организации, выполнившей монтажные работы

____________________________________________________________________________________,

(должность, ФИО) представитель субподрядной организации, выполнившей изоляционные работы ______________

(должность, ФИО) представитель службы контроля качества ___________________________

(должность, организация, ФИО) составили настоящий акт в том, что на участке км _______ ПК ________ выполнен комплекс работ по сооружению фундаментов и монтажу __________________________

(узла подключения, кранового узла, узла приема с прилегающими участками трубопровода длиной _______________ м, узла запуска очистного поршня и др.)

Фундаменты выполнены на _____________________________________________________

(песчаном основании, на песчаной или земляной подушке, свайном основании)

Свайные основания выполнены на __________________ сваях.

(тип свай)

Установленные на основании фундаменты представляют собой

(указать конструкцию)

Конструктивное выполнение, привязка, изоляция фундаментов, размеры, фактические отметки соответствуют проекту, рабочие чертежи № __________________, что подтверждается прилагаемым журналом свайных работ и исполнительной схемой фундаментов.

На фундаменты установлены ____________________________________________________

(перечислить краны, задвижки и другое оборудование с указанием диаметров)

Сварочно-монтажные работы выполнены в соответствии с требованиями НД и приняты актом-разрешением на изоляцию № _______________ от « » ______________.

Изоляция узла выполнена ручным способом ______________________________________________

(полимерными лентами, битумной изоляцией)

Записи о проведенных изоляционных работах приведены в журнале изоляционных работ. Все работы по монтажу, сварки и изоляции __________________ узла_______________ выполнены в соответствии с действующими нормами и правилами, требованиями проекта, рабочие чертежи № _____________.

Проверка сплошности изоляционного покрытия искровым дефектоскопом показала отсутствие дефектов. Разрешается наладка технологического оборудования и засыпка ___________________ узла

Представитель застройщика или _______________________ ___________ _______ М.П. технического заказчика (должность, ФИО) (подпись) (дата)

Представитель генподрядной строительной организации

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель субподрядной ____________________ _____________ _______ М.П. организации, выполнившей (организация, ФИО) (подпись) (дата) общестроительные работы

Представитель субподрядной организации, выполнившей монтажные работы

____________________ _____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Представитель субподрядной организации, выполнившей изоляционные работы

____________________ _____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Представитель службы контроля качества

_____________________ _____________ _______М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 8.12

(наименование строительной организации)

(наименование объекта)

АКТ № от « »__________20__г.

(гидравлического, пневматического) испытания на прочность, проверки на герметичность и удаления ____________________________________ (воды и др.) после испытания линейной части магистрального трубопровода, технологических трубопроводов и оборудования КС, ДКС, СОГ, СПХГ, ГРС, ГИС и др. объектов магистрального трубопровода Составлен комиссией, назначенной приказом

(наименование организации)

______________________ от « » _____________________ 20__г. о том, что « » ___________________________ 20 _ г. проведено __________________________

(пневматическое, гидравлическое) испытание на прочность ______________________________________________________________

(трубопровода, узла, блока и др.) на (участке от км_______ , ПК __________ до км _________, ПК ________, общей протяженностью _____ м, площадке ________________________) в соответствии с требованиями НД на проведение испытаний, ___________

(номер инструкции и НД на проведение испытаний трубопровода) согласованных и утвержденных специальных инструкций.

Испытание на прочность гидравлическим способом выполнено при давлении в нижней точке __________________ МПа (кгс/см² ), в верхней точке __________________ МПа (кгс/см² ).

Испытание на прочность пневматическим способом выполнено при давлении ______________ МПа (кгс/см² )

Время выдержки под испытательным давлением составило _________________ ч. В течение испытательного периода давление замерялось техническими манометрами № ________________ или дистанционными приборами № ______________, опломбированными, имеющими паспорта, класс точности приборов ________________ со шкалой деления _________________________ , (не ниже I) (не менее 4/3 испытательного)

Поверенными __________________________________ метрологической службой _____________________________, ________________________________________________ (дата) (наименование организации) зарегистрированной в реестре аккредитованных метрологических служб юридических лиц под № ______________________.

Заключение комиссии: ________________________________________________________

(указать результат испытаний)

После завершения испытания на прочность произведена проверка на герметичность давлением Р раб.макс.

________________ МПа (кгс/см² ) в течение _________ ч на ________________________________________________________________________

(участке от км__, ПК__до км __, ПК __, общей протяженностью __ м, площадке __) в соответствии с требованиями проекта, согласованных и утвержденных специальных инструкций.

В течение испытательного периода давление измерялось техническими манометрами № ____ или дистанционными приборами № ______, опломбированными, имеющими паспорта, класс точности приборов __________ со шкалой деления _______________________ , поверенными ____________ (не ниже I) (не менее 4/3 испытательного) (дата) метрологической службой ____________________________________________________

(наименование организации) зарегистрированной в реестре аккредитованных метрологических служб юридических лиц под № ______________________. Заключение комиссии:

(указать результат проверки на герметичность)

Удаление ___________________ после испытания из ______________________________________

(воды и др.)

(трубопровода, перемычек, кранового узла, технологических трубопроводов, оборудования) проведено в соответствии с требованиями НД, проекта согласованных и утвержденных специальных инструкций путем _________________________________________________________________

(пропуска поршней-разделителей, продувки воздухом, слива самотеком и т. д.)

При этом были применены поршни-разделители

____________________________________________________________________ ____________ шт.

(указать тип поршня)

Удаление ________________________ проводилось до _____________________________________

(воды и др.)

(прекращения выхода воды, выхода чистого воздуха)

Стравливание воздуха проводилось________________________________________

(указать порядок стравливания воздуха после пневматических испытаний)

Заключение комиссии:

(указать результат удаления воды и др., стравливания воздуха после испытания, какие последующие работы разрешается производить)

Председатель комиссии ____________________________ ___________ ____________ М.П.

(должность, организация, ФИО)

(подпись)

(дата)

Члены комиссии:

(ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

Форма № 8.13

(наименование строительной организации)

(наименование объекта)

АКТ №

осушки полости линейной части магистрального трубопровода (технологических трубопроводов и оборудования КС, ДКС, СОГ, СПХГ, ГРС, ГИС), вытеснения воды из ЗРА от « »______________ 20__г.

Осушка___________________________ на участке от ПК ________________________________ км (название объекта) (для магистральных трубопроводов) ___________ до ПК _______ км

Выполнена ____________________________________________________________

(краткое описание способа осушки и использованного оборудования) до ТТР минус _______°С / до давления насыщенных паров воды в полости трубопровода ______ кПа.

Осушка выполнена специализированной организацией________________________________________________________________________

(наименование организации) в соответствии с требованиями действующих стандартов, строительных норм и правил, согласованных и утвержденных специальных инструкций.

Заключение комиссии:______________________________________________________________

(указать результат осушки)

Председатель комиссии ____________________________ ___________ ____________ М.П.

(должность, организация, ФИО)

(подпись)

(дата)

Члены комиссии:

(ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

Форма № 8.14

(наименование строительной организации)

(наименование объекта)

АКТ №

заполнения азотом полости магистрального трубопровода (технологических трубопроводов и оборудования КС, ДКС, СОГ, СПХГ, ГРС, ГИС) от « » ____________ 20___г.

Заполнение азотом ___________________ на участке от ПК ________ км ______ до ПК (наименование объекта) (для магистральных трубопроводов)

_________ км ___________ выполнено_____________________________________________________________

(описание способа заполнения азотом и использованного оборудования) до избыточного давления в полости трубопровода_____________ МПа

Объемная концентрация кислорода в полости трубопровода составляет ___________ %.

Заполнение азотом выполнено специализированной организацией ______________________________________________________________________________ (наименование организации) в соответствии с требованиями действующих стандартов, строительных норм и правил, согласованных и утвержденных специальных инструкций.

Заключение комиссии:______________________________________________________________

(указать результаты заполнения азотом)

Председатель комиссии ____________________________ ___________ ____________ М.П.

(должность, организация, ФИО)

(подпись)

(дата)

Члены комиссии:

(ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

Форма № 9.1

(наименование строительной организации)

(наименование объекта)

АКТ №

освидетельствования скрытых работ при сооружении заземления (рабочего, защитного, линейно-защитного) от « » ________ 20___ г.

Составлен представителями: технического заказчика ________________________________ (должность, организация, ФИО) ___________________, эксплуатирующей организации _____________________________________ (должность, организация, ФИО) _______________________________, субподрядной организации ____________________________ (должность, организация, ФИО) _______________________________ в том, что ____________________________________________

(тип заземления, заземление __________________________________________________________________________ наименование сооружения, оборудования) на участке км/ПК _____________________________________________________________________ трубопровода выполнено в соответствии с проектом, чертеж № _____________________________, разработанным ______________________________________________________________________ (наименование проектной организации) « » ____________ 20___ г., все соединения выполнены способом _________________________________ и заизолированы ___________________________________.

Отступления от проекта _________________________________________________________ согласованы с _______________________________________________________________________

(должность лица, согласовавшего отступление, организация, ФИО)

« » _________ 20___ г.

Заключение по результатам проверки:

Выполненные заземления могут быть закрыты _____________________

К акту прилагаются план-схема расположения заземления и результаты измерений сопротивления растеканию тока заземления.

Представитель застройщика или технического заказчика

_______________________ ___________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель эксплуатирующей организации

_______________________ ___________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель субподрядной строительной организации

_______________________ ___________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Приложение к акту

№ _________ от « » _________20___ г.

Характеристика заземлителей

Представитель субподрядной строительной организации

_______________________ ___________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Форма № 9.2

(наименование строительной организации)

(наименование объекта)

АКТ №

освидетельствования скрытых работ при сооружении анодного заземления

от « » _________ 20___ г.

Составлен представителями: технического заказчика ________________________________

(должность, организация, ФИО)

___________________, эксплуатирующей организации _____________________________________

(должность, организация, ФИО)

_______________________________, субподрядной организации ____________________________

(должность, организация, ФИО) в том, что анодное заземление _________________________________________________________

(наименование сооружения ЭХЗ) на участке км/ПК _______________________________ трубопровода выполнено в соответствии с проектом, чертеж № __________________, разработанного _____________________________________________ « » _____________ 20___ г.,

(наименование проектной организации) все соединения выполнены способом _________ и заизолированы _____________________.

Отступления от проекта ________________________________________________________ согласованы с _______________________________________________________________________

(должность лица, согласовавшего отступление, организация, ФИО)

« » _________ 20___ г..

Характеристика анодного заземления:

Сопротивление растеканию тока анодного заземления составляет __________

Ом при удельном электрическом сопротивлении грунта _____________ Ом.

Параметры анодного заземления приведены в приложении к настоящему акту.

Заключение по результатам проверки: ____________________________________________

К акту прилагаются план-схема расположения анодного заземления и результаты измерений сопротивления растеканию тока заземления.

Представитель застройщика или технического заказчика

_______________________ ___________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель эксплуатирующей ____________________ ______________ _______ М.П. организации (должность, ФИО) (подпись) (дата)

Представитель субподрядной строительной организации

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

ПАРАМЕТРЫ анодного заземления

Приложение к акту

№ _____ от « » _________20___ г.

Тип (марка) протекторов

Число протекторов в установке

Форма № 9.3

(наименование строительной организации)

(наименование объекта)

АКТ №

освидетельствования скрытых работ при сооружении протекторной установки от « » ___________ 20___ г.

Составлен представителями: субподрядной строительной организации _________________ ____________________________________________________________________________________ эксплуатирующей организации ________________________________________________________

(должность, организация, ФИО) (должность, ФИО) застройщика или технического заказчика _______________________________________________ (должность, ФИО) ________________ в том, что протекторная установка выполнена на участке км/ПК ___________________ трубопровода в соответствии с проектом чертеж № _____________, разработанный ______________________________________ « » __________ 20___ г., все (наименование проектной организации) соединения выполнены способом _____________ и заизолированы _______________________ Отступления от проекта _________________________________________________________ ____________________________________________________________________________________ согласованы с _______________________________________________________________________ (должность лица, согласовавшего отступление, ____________________________________________________________________________________ организация, ФИО)

« » ___________ 20___ г.

ХАРАКТЕРИСТИКА протекторной установки

Глубина укладки протекторов, м

Дата подключения протекторной установки

Заключение по результатам проверки: ___________________________

К акту прилагаются план-схема расположения протекторной установки и результаты измерений сопротивления цепи «протектор-трубопровод», «протектор-кожух», удельного сопротивления грунта, токоотдачи, разности потенциалов «труба-земля» и «кожух-земля».

Представитель субподрядной строительной организации

Представитель эксплуатирующей организации

Представитель застройщика или технического заказчика

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

____________________ ______________ _______М.П.

(должность, ФИО)

(подпись)

(дата)

Активатор

Форма № 9.4

(наименование строительной организации)

(наименование объекта)

АКТ №

освидетельствования скрытых работ при прокладке кабеля

от « » ________ 20___ г.

Составлен представителями: субподрядной строительной организации _________________ ____________________________________________________________________________________ (должность, организация, ФИО) эксплуатирующей организации ________________________________________________________ (должность, ФИО) застройщика или технического заказчика ________________________________________________ (должность, ФИО) _________________ в том, что укладка кабеля, предназначенного для _______________________________________________________, выполнена в соответствии с проектом по чертежам №№ ________________, разработанным ______________________________________________________________________ (наименование проектной организации) « » _____________ 20___ г., все соединения к ___________________________________________ (трубопроводу, анодному заземлению) __________ выполнены способом ______________ и заизолированы ________________________ Отступления от проекта ________________________________________________________ ___________________________________________________________________________________ согласованы с ______________________________________________________________________ (должность лица, согласовавшего отступление, ___________________________________________________________________________________ организация, инициалы, фамилия)

« » _____________ 20___ г.

Характеристика кабеля

Марка

Сечение, мм²

Длина, м

Глубина укладки, м

Примечание

Заключение по результатам проверки: _____________________________________________

К акту прилагаются план-схема прокладки кабеля и чертежи узлов подключения.

Представитель субподрядной строительной организации

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель эксплуатирующей организации

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель застройщика или технического заказчика

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Место установки км пикет

Форма № 9.5

(наименование строительной организации)

(наименование объекта)

АКТ №

освидетельствования скрытых работ при сооружении контрольно-измерительных пунктов от « » ____________ 20___ г.

Составлен представителями: субподрядной строительной организации _________________ ___________________________________________________________________________________, (должность, организация, ФИО) эксплуатирующей организации ________________________________________________________ (должность, ФИО) застройщика или технического заказчика _______________________________________________, (должность, ФИО) в том, что КИП установлен в соответствии с проектом по чертежу № ______________, разработанным ________________________ ______________________________________, « » __________ 20___ г., все (наименование проектной организации) соединения выполнены способом ______________________________________________________, заизолированы ________________________ и имеют маркировку. Отступления от проекта _________________________________________________________ ____________________________________________________________________________________ согласованы с _______________________________________________________________________ (должность лица, согласовавшего отступление, ____________________________________________________________________________________ организация, ФИО) « » ___________ 20 ___ г.

Характеристика контрольно-измерительного пункта

Стойка тип материал марка

Измерительные и силовые выводы сечение, длина, мм² мм число, шт. глубина прокладки, м

Заключение по результатам проверки: ___________________________

К акту прилагается план-схема расположения КИП.

Представитель субподрядной строительной организации

Представитель эксплуатирующей организации

Представитель застройщика или технического заказчика

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Примечание

Форма № 9.6

(наименование строительной организации)

(наименование объекта)

АКТ №

освидетельствования электромонтажных работ при сооружении устройств электрохимической защиты

от « » _________ 20___ г.

Составлен представителями: субподрядной строительной организации _________________ ___________________________________________________________________________________, (должность, организация, ФИО) эксплуатирующей организации _______________________________________________________ (должность, ФИО) застройщика или технического заказчика ________________________________________________, (должность, ФИО) в том, что работы по монтажу оборудования ___________________________________________ (перечень ____________________________________________________________________________________ и основная техническая характеристика оборудования) выполнены в соответствии с проектом, разработанным ____________________________________ (наименование _______________________ по чертежу № ____ « » ________ 20___ г. проектной организации)

Предъявленная техническая документация составлена в соответствии с требованиями НД и прилагается в полном объеме.

Заключение по результатам проверки: _____________________________________________

(оценить степень готовности объекта для предъявления приемочной комиссии)

Приложения:

• 1 Ведомость изменений проекта (составляется по форме № 1.4 и подписывается представителем субподрядной строительной организации).
• 2 Ведомость технических документов.
• 3 Ведомость смонтированного оборудования (составляется по форме № 1.3 и подписывается представителем субподрядной строительной организации и представителем технического заказчика).
• 4 Исполнительная документация.

Представитель субподрядной строительной организации

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель

____________________ ______________ _______ М.П. эксплуатирующей организации

(должность, ФИО)

(подпись)

(дата)

Представитель застройщика или технического заказчика

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

« » ______ 20___ г.

Представитель субподрядной строительной организации

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Приложение 1 к акту

№ _____ от « » _________20___ г.

ВЕДОМОСТЬ № технических документов

Форма № 9.7

(наименование строительной организации)

(наименование объекта)

АКТ № приемки электрооборудования под монтаж от « » ____________ 20___ г.

Мы, нижеподписавшиеся, представитель застройщика или технического заказчика _____________ ____________________________________________________________________________________, (должность, организация, ФИО) и представитель субподрядной строительной организации__________________________________ ____________________________________________________________________________________ (организация, должность, ФИО) __________, осуществили сдачу-приемку ________________________________________________ (в монтажной зоне, ____________________________________________________________________________________ в приобъектном складе монтажной организации) электрооборудования, предназначенного для монтажа _____________________________________ ____________________________________________________________________________________ (наименование объекта)

Форма описи сданного-принятого оборудования с указанием места установки приведена в приложении к настоящему акту.

Результаты сдачи-приемки:

1 Оборудование по поз. _________________________________________________________ как комплектное и не имеющее дефектов, принято под монтаж.

2 Оборудование по поз. ________________________________________________________, имеющее дефекты, должно быть отремонтировано ________________________________________ (указать кем) ___________________ к _______________________________________________________________. (дата, сроки)

Представитель застройщика или технического заказчика

____________________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель субподрядной строительной организации

____________________________ ______________ _______ М.П.

(организация, должность, ФИО) (подпись) (дата)

$$Приложение 1 к акту № _____ от « » _________20___ г.$$

ОПИСЬ сданного - принятого оборудования

Форма № 10.1

(наименование строительной организации)

(наименование объекта)

АКТ №

укладки защитного футляра на переходе трубопровода через _________________________ дорогу

(автомобильную, железную) от « » ____________ 20___ г.

Составлен представителями: генподрядной строительной организации _______________________________________________ (должность, ФИО) субподрядной строительной организации _______________________________________________ (должность, организация, ФИО) службы контроля качества ____________________________________________________________ (должность, организация, ФИО) службы строительного контроля застройщика или технического заказчика ___________________ _____________________________________________________________________, (должность, ФИО) в том, что на участке км/ПК ____________________ трубопровода перехода через _____________________________ в соответствии с проектом по (наименование дороги) рабочему чертежу № ____________ уложен защитный футляр из стальных труб диаметром _______________ мм, протяженностью ______________ м, покрытый противокоррозионной изоляцией _____________________________________________ (указать тип покрытия) и защищенный установкой _________________ шт. протекторов марки _________________________. Защитный потенциал соответствует проектному значению.

Футляр готов под укладку перехода трубопровода через дорогу.

Представитель генподрядной строительной организации

___________________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель субподрядной

___________________________ ______________ _______ М.П. строительной организации

(должность, ФИО)

(подпись)

(дата)

Представитель службы контроля качества

___________________________ ______________ _______ М.П.

(организация, должность, ФИО)

(подпись)

(дата)

Представитель службы строительного контроля застройщика или технического заказчика

___________________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Форма № 10.2

(наименование строительной организации)

(наименование объекта)

АКТ № промежуточной приемки перехода трубопровода через ______________________________ дорогу

(автомобильную, железную) от « » _______ 20___ г.

Составлен представителями: субподрядной строительной организации ________________ ___________________________________________________________________________________, (должность, организация, ФИО) генподрядной строительной организации _______________________________________________ (должность, ФИО) службы контроля качества ____________________________________________________________ (должность, организация, ФИО) службы строительного контроля застройщика или технического заказчика ___________________ (должность, ФИО) в том, что работы по сооружению перехода диаметром ______________________ мм, толщиной стенки __________________ мм через ______________________________ (наименование железной или автодороги) ___________________ на участке от км/ПК ________ до км/ПК _____________________________ выполнены в полном объеме и в соответствии с действующими нормами, правилами и проектом по чертежу № ______________.

Все работы по строительству перехода проконтролированы, приняты актами на скрытые работы. Результаты контроля отражены в журналах производства работ.

Переход предварительно испытан давлением _________ кгс/см и уложен в защитный футляр, принятый актом от _____________ 20___г.

Переход, уложенный в защитный футляр, испытан совместно с прилегающими участками (акт от ___________ 20___ г.) и на концах его установлены диэлектрические сальниковые уплотнения из ____________________________________________

(указать уплотняющий материал)

Электрический контакт между футляром и трубой отсутствует.

Вытяжная свеча выполнена из труб диаметром _____________ мм, толщиной стенки _________ мм, общей протяженностью _____________ м.

После завершения строительства восстановлено полотно дороги, откосы, кюветы; выполнены съезды с дороги.

Исполнительная документация на переход проверена и прилагается в полном объеме. Законченный строительством переход через __________________________ принят.

(автомобильную, железную дорогу)

Представитель субподрядной

__________________________ ______________ _______ М.П. строительной организации Представитель генподрядной строительной организации Представитель службы контроля качества Представитель службы строительного контроля застройщика или технического заказчика

(должность, ФИО)

(подпись)

(дата)

__________________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

__________________________ _____________ _______М.П.

(организация, ФИО)

(подпись)

(дата)

__________________________ _____________ _______ М.П

(должность, ФИО)

(подпись)

(дата)

Форма № 11.1

(наименование строительной организации)

(наименование объекта)

АКТ №

промеров глубин и водолазного обследования в створе подводного перехода (до начала работ)

Мы, нижеподписавшиеся, представители: застройщика или технического заказчика ____________ ______________________________, субподрядной организации, выполнившей водолазные работы (должность, ФИО) ____________________________________, водолаз _____ разряда ____________________________ (должность, ФИО) (организация, должность, ФИО) ______________________________, службы контроля качества ______________________________ (должность, ФИО) и службы строительного контроля технического заказчика __________________________________ (должность, ФИО) составили настоящий акт о нижеследующем:

В период с _____________________ по _____________________ были произведены промеры глубин фактических отметок дна реки по оси трубопровода и водолазное обследование: ____________________________________________________________________________________ ____________________________________________________________________________________

(способ обследования, объемы работ) от ПК ________ до ПК ________, при этом выявлено:

(краткое описание результатов обследования)

Ширина реки на момент обследования:_______________________

Во время водолазного обследования температура воды составляла ______ °С, видимость под водой ____ м, скорость течения _____ м/с.

Приложения:

• 1 Ведомость промера глубин проектных и фактических отметок дна реки по оси трубопровода.
• 2 Схемы планового положения оси трубопровода (оси траншеи), на которых должно быть отражено фактическое и проектное плановое местоположение оси трубопровода (оси траншеи) с указанием значения отклонения от проекта.

Представитель

_______________________ __________ _______ М.П. технического заказчика

(должность, ФИО)

(подпись)

(дата)

Представитель службы строительного контроля застройщика или технического заказчика

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель службы контроля качества

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель субподрядной организации, выполнившей водолазные работы

____________________ _____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Водолаз

(организация, ФИО)

(подпись) (дата)

Форма № 11.2

(наименование строительной организации)

(наименование объекта)

ВЕДОМОСТЬ №

промеров глубин, проектных и фактических отметок дна реки по оси трубопровода от ПК _____ до ПК _____ чертеж № ___________

Отметка уреза воды:

• [ ] ____________ дата _______ в начале промеров _________________ в конце промеров _________________

Представитель застройщика или технического заказчика

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

_______________________ __________ _______ М.П.

(должность, ФИО)

Представитель службы строительного контроля застройщика или технического заказчика

Представитель службы контроля качества

Представитель субподрядной организации, выполнившей водолазные работы

Водолаз

(подпись)

(дата)

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

____________________ _____________ _______ М.П.

(организация, ФИО)

(подпись) (дата)

(организация, ФИО)

(подпись) (дата)

Система координат: __________

Система высот: ______________

Форма № 11.3

(наименование строительной организации)

(наименование объекта)

АКТ №

промеров глубин и водолазного обследования в створе подводного перехода (промежуточная приемка траншеи), при необходимости

Мы, нижеподписавшиеся, представители: застройщика или технического заказчика ________________________________________________________, субподрядной организации, (должность, ФИО) выполнившей водолазные работы ____________________________________, водолаз _____ (должность, организация, ФИО) разряда _____________________ службы контроля качества _______________________________ (должность, ФИО) (должность, ФИО) и службы строительного контроля застройщика или технического заказчика __________________ __________________________________________________________________ (должность, ФИО) составили настоящий акт о нижеследующем:

В период с _____________________ по _____________________ были произведены промеры глубин фактических отметок дна траншеи по оси трубопровода и водолазное обследование:

(способ обследования, объемы работ) от ПК ________ до ПК ________, при этом выявлено:

(краткое описание результатов обследования)

Ширина реки на момент обследования:_______________________ Во время водолазного обследования температура воды составляла ______ ° С , видимость под водой ____ м, скорость течения _____ м/с. Приложения:

• 1 Ведомость промера глубин проектных и фактических отметок дна реки по оси трубопровода.
• 2 Схемы планового положения оси трубопровода (оси траншеи), на которых должно быть отражено фактическое и проектное плановое местоположение оси трубопровода (оси траншеи) с указанием значения отклонения от проекта.

Представитель застройщика или технического заказчика

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель службы строительного контроля застройщика или

_______________________ __________ _______ М.П. технического заказчика

(должность, ФИО)

(подпись)

(дата)

Представитель службы контроля качества

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель субподрядной организации, выполнившей водолазные работы

____________________ _____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Водолаз

(организация, ФИО)

(подпись) (дата)

Форма № 11.4

(наименование строительной организации)

(наименование объекта)

ВЕДОМОСТЬ №

промеров глубин фактических отметок дна траншеи по оси трубопровода (промежуточная), при необходимости от ПК _____ до ПК _____ чертеж № ___________

Отметка уреза воды:

• [ ] ____________ дата _______ в начале промеров _________________ в конце промеров _________________

Представитель застройщика или технического заказчика

_______________________ __________ _______ М.П.

(должность, ФИО)

Представитель службы строительного контроля застройщика или технического заказчика

Представитель службы контроля качества

Представитель субподрядной организации, выполнившей водолазные работы

Водолаз

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

____________________ _____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

(организация, ФИО)

(подпись)

(дата)

(подпись)

(дата)

Система координат: __________

Система высот: ______________

Форма № 11.5

(наименование строительной организации)

(наименование объекта)

ВЕДОМОСТЬ № промера глубин (по оси готовой подводной траншеи)

Отметка уреза воды:

____________ дата _______

Система координат: __________ в начале промеров _________________

Система высот: ______________ в конце промеров _________________

Форма № 11.6

(наименование строительной организации)

(наименование объекта)

АКТ №

промеров глубин и водолазного обследования в створе подводного перехода (после укладки трубопровода)

Мы, нижеподписавшиеся, представители: застройщика или технического заказчика ________________________________________________________, субподрядной организации, (должность, ФИО) выполнившей водолазные работы ____________________________________, водолаз _____ (должность, организация, ФИО) разряда _____________________ службы контроля качества _______________________________ (должность, ФИО) (должность, ФИО) и службы строительного контроля застройщика или технического заказчика __________________ __________________________________________________________________ (должность, ФИО) составили настоящий акт о нижеследующем:

В период с _____________________ по _____________________ были произведены промеры глубин фактических отметок верхней образующей трубы и водолазное обследование:

(способ обследования, объемы работ) от ПК ________ до ПК ________, при этом выявлено:

(краткое описание результатов обследования)

Во время водолазного обследования температура воды составляла ______ °С, видимость под водой ____ м, скорость течения _____ м/с. Приложения:

• 1 Ведомость отметок заложения трубопровода.
• 2 Схемы планового положения оси трубопровода (оси траншеи), на которых должно быть отражено фактическое и проектное плановое местоположение оси трубопровода (оси траншеи) с указанием значения отклонения от проекта.

Представитель застройщика или технического заказчика

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель службы строительного контроля застройщика или технического заказчика Представитель службы

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

_______________________ __________ _______ М.П. контроля качества

(должность, ФИО)

(подпись)

(дата)

Представитель субподрядной организации, выполнившей водолазные работы

____________________ _____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Водолаз

(организация, ФИО)

(подпись)

(дата)

Форма № 11.7

(наименование строительной организации)

(наименование объекта)

ВЕДОМОСТЬ №

промера глубин (до верха образующей забалластированного трубопровода) от ПК _____ до ПК _____ чертеж № ___________

Отметка уреза воды:

• [ ] ____________ дата _______ в начале промеров _________________ в конце промеров _________________

Представитель застройщика или технического заказчика

_______________________ __________ _______ М.П.

(должность, ФИО)

Представитель службы строительного контроля застройщика или технического заказчика

Представитель службы контроля качества

Представитель субподрядной организации, выполнившей водолазные работы

Водолаз

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

____________________ _____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

(организация, ФИО)

(подпись)

(дата)

(подпись)

(дата)

Система координат: __________

Система высот: ______________

Форма № 11.8

(наименование строительной организации)

(наименование объекта)

АКТ №

водолазного обследования в створе подводного перехода после укладки и замыва трубопровода

Мы, нижеподписавшиеся, представители: застройщика или технического заказчика ________________________________________________________, субподрядной организации, (должность, ФИО) выполнившей водолазные работы ____________________________________, водолаз _________ (должность, организация, ФИО) разряда _____________________ службы контроля качества _______________________________ (должность, ФИО) (должность, ФИО) и службы строительного контроля застройщика или технического заказчика __________________ ___________________________________________ составили настоящий акт о нижеследующем: (должность, ФИО) В период с _____________________ по _____________________ были произведены промеры глубин фактических отметок верхней образующей трубы и водолазное обследование:

(способ обследования, объемы работ) от ПК ________ до ПК ________, при этом выявлено:

(краткое описание результатов обследования)

Во время водолазного обследования температура воды составляла ______ °С, видимость под водой ____ м, скорость течения _____ м/с.

Приложения:

• 1 Ведомость отметок трубопровода, уложенного в створе перехода.
• 2 Схемы планового положения оси трубопровода (оси траншеи), на которых должно быть отражено фактическое и проектное плановое местоположение оси трубопровода (оси траншеи) с указанием значения отклонения от проекта.

Представитель застройщика или технического заказчика

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель службы строительного контроля застройщика или

_______________________ __________ _______ М.П. технического заказчика

(должность, ФИО)

(подпись)

(дата)

Представитель службы

_______________________ __________ _______ М.П. контроля качества

(должность, ФИО)

(подпись)

(дата)

Представитель субподрядной организации, выполнившей водолазные работы

____________________ _____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Водолаз

(организация, ФИО)

(подпись)

(дата)

Отметка уреза воды:

Форма № 11.9

(наименование строительной организации)

(наименование объекта)

ВЕДОМОСТЬ №

промера глубин водоема по оси подводного уложенного и замытого трубопровода

• [ ] от ПК _____ до ПК _____ чертеж № ___________
• [ ] ____________ дата _______ в начале промеров _________________ в конце промеров _________________

Представитель застройщика или технического заказчика

Система координат: __________

Система высот: ______________

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

_______________________ __________ _______ М.П.

(должность, ФИО)

Представитель службы строительного контроля застройщика или технического заказчика

Представитель службы контроля качества

Представитель субподрядной организации, выполнившей водолазные работы

Водолаз

(подпись)

(дата)

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

____________________ _____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

(организация, ФИО)

(подпись)

(дата)

Форма № 11.10

(наименование строительной организации)

(наименование объекта)

АКТ № приемки-передачи подводного перехода техническому заказчику

«____»___________ 20 ___ г.

Мы, нижеподписавшиеся, представитель застройщика или технического заказчика ___________________________________________________________________________________, (должность, ФИО) и представитель генподрядной строительной организации _________________________________ (должность, ФИО) _____________________________________, составили настоящий акт в том, __________________ ____________________________ передает, а ______________________________________________ (организация-подрядчик) (организация - технический заказчик)

___________ принимает в эксплуатацию объект ___________________________________________

При этом установлено:

• 1 Строительство подводного перехода осуществлялось по проекту __________________________ _____________________________________________________________________________________
• 2 Документация представлена в объеме, предусмотренном нормативными документами, перечнем ПСД.
• 3 Мероприятия по охране труда, обеспечению взрывобезопасности, пожаробезопасности, охране окружающей природной среды выполнены в полном объеме.
• 4 Имеющиеся недоделки не препятствуют эксплуатации подводного перехода.

На основании вышеуказанного объект ___________________________________________________ считать принятым ___________________________________________________________________

(организация - технический заказчик) к дальнейшей эксплуатации.

Представитель застройщика или технического заказчика

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель генподрядной строительной организации

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Форма № 11.11

(наименование строительной организации)

(наименование объекта)

АКТ №

приемки-передачи подводного перехода в монтаж с общей магистралью

«____»___________ 20 ___ г. Приемочная комиссия, назначенная ____________________________________________________ (наименование организации, назначившей приемочную комиссию) в составе: председателя ________________________________________________________________________

(должность, ФИО) членов комиссии_____________________________________________________________________

(организация, должность, ФИО)

Установила:

1 Генподрядной строительной организацией ____________________________________________

(указать наименование и ведомственную подчиненность) предъявлен к приемке в монтаж с общей магистралью подводный переход, входящий в состав

(наименование объекта)

• 2 Строительство осуществлялось по проекту ______________________________________

(указать номер проекта, номер серии (по типовым проектам))

• 3 Приемочной комиссии представлена документация в объеме, предусмотренном НД, перечнем ПСД.
• 4 Мероприятия по охране труда, обеспечению взрывобезопасности, пожаробезопасности, охране окружающей природной среды выполнены в полном объеме.
• 5 Имеющиеся недоделки не препятствуют эксплуатации подводного перехода.

Решение приемочной комиссии _______________________________________________________

(наименование подводного перехода) считать принятым от генерального подрядчика и готовым к монтажу с общей магистралью.

Председатель комиссии ____________________________ ___________ ____________ М.П.

(должность, организация, инициалы, фамилия)

(подпись)

(дата)

Члены комиссии:

(инициалы, фамилия)

(подпись)

(дата)

(инициалы, фамилия)

(подпись)

(дата)

(инициалы, фамилия)

(подпись)

(дата)

Форма № 11.12

(наименование строительной организации)

(наименование объекта)

АКТ № выполнения берегоукрепительных и дноукрепительных работ от « » ____________ 20___ г.

Составлен представителями: субподрядной строительной организации _________________ ____________________________________________________________________________________, (должность, организация, ФИО) генподрядной строительной организации _______________________________________________ (должность, ФИО) представителями: службы строительного контроля застройщика или технического заказчика ____________________________________________________________________________________, (должность, ФИО) в том, что проведенной проверкой берегоукрепительных и дноукрепительных работ установлено:

1 На левом берегу ______________________________________________________________

(указывается конструкция укрепления в надводном и подводном участке перехода)

• 2 На правом берегу ____________________________________________________________

3 По дну _____________________________________________________________________.

Берегоукрепительные и дноукрепительные работы выполнены в соответствии с проектной документацией по чертежу № _________________ и приняты.

Представитель субподрядной строительной организации

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель генподрядной строительной организации

____________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель службы строительного контроля застройщика или технического заказчика

___________________ _______________ ________ М.П.

(должность, ФИО)

(подпись)

(дата)

Форма № 11.13

М.П.

(наименование строительной организации)

(наименование объекта)

АКТ №

приемки перехода трубопровода через водную преграду

от « » ____________ 20___ г.

Составлен комиссией, назначенной приказом ______________________________________

(наименование организации)

_______________________________ от «___» __________ 20____ г. № _______________________ в составе:

Председатель комиссии ________________________________________________________

(должность, организация, ФИО)

Члены комиссии ______________________________________________________________

(должность, организация, ФИО)

________________________________________________________________, в том, что работы по сооружению перехода через ________________________________________

(наименование водной преграды)

__________________ на участке от км/ПК ____________ до км/ПК _________________________

_____________________ общей протяженностью __________________________________ м выполнены вместе с прилегающими участками в полном объеме и в соответствии с действующими нормами и правилами ____________________________________ проектной документацией по чертежу № __________________ с учетом имеющихся согласований ______________________________________________________________________

(указать все имевшие место отступления, от какого документа, по какой причине, когда они произошли, кем и когда санкционированы)

После укладки трубопровода на дно траншеи в русловой и пойменной части комиссией выполнены контрольные линейные и угловые измерения в натуре на соответствие проектного его заложения. После завершения строительства выполнены дно- и берегоукрепительные работы и приняты по акту № _________ от « » _________ 20___ г.

Исполнительная документация проверена и прилагается в полном объеме.

Законченный строительством переход принят.

Председатель комиссии _____________________ ___________ ____________

(ФИО)

(подпись)

(дата)

Члены комиссии:

(ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

Форма № 11.14

(наименование строительной организации)

(наименование объекта)

АКТ № приемки готовой траншеи для укладки

(основной, резервной) нитки подводного перехода от « » _________ 20___ г.

Составлен представителями: застройщика или технического заказчика

____________________________________________________________________________________, (должность, ФИО) генподрядной строительной организации ________________________________________________ (должность, ФИО) службы строительного контроля застройщика или технического заказчика ____________________ _____________________________________________ и представитель субподрядной строительной (должность, ФИО) организации ________________________________________________________________________ (должность, ФИО) в том, что проведенными промерами подводной траншеи установлено: траншея на участке от км/ПК ________________ до км/ПК ___________________________ выполнена в соответствии с ПД, чертеж № _________________, принята ______________________ ________________________ и считается готовой для укладки ________________________________ нитки перехода.

Приложение:

• 1 Ведомость проектных и фактических отметок дна траншеи по оси нитки перехода.
• 2 Схемы планового положения оси трубопровода (оси траншеи), на которых должно быть отражено фактическое и проектное плановое местоположение оси трубопровода (оси траншеи) с указанием значения отклонения от проекта.

Представитель застройщика или технического заказчика

__________________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель генподрядной строительной организации

__________________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель строительного контроля застройщика или технического заказчика

__________________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Представитель субподрядной строительной организации

__________________________ ______________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Форма № 11.15

(наименование строительной организации)

(наименование объекта)

ВЕДОМОСТЬ № фактических отметок лотка тоннельного перехода

от ПК _____ до ПК _____ чертеж № ___________

Система координат: __________

Система высот: ______________

Представитель застройщика или технического заказчика

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

_______________________ __________ _______ М.П.

(должность, ФИО)

Представитель службы строительного контроля застройщика или технического заказчика

Представитель службы контроля качества

Представитель субподрядной организации, выполнившей работы

(подпись)

(дата)

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

____________________ _____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 11.16

(наименование строительной организации)

(наименование объекта)

ВЕДОМОСТЬ №

отметок верха образующей трубопровода в тоннельном переходе

• [ ] от ПК _____ до ПК _____ чертеж № ___________

Система координат: __________

Система высот: ______________

Представитель застройщика или технического заказчика

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

_______________________ __________ _______ М.П.

(должность, ФИО)

Представитель службы строительного контроля застройщика или технического заказчика

Представитель службы контроля качества

Представитель субподрядной организации, выполнившей работы

(подпись)

(дата)

_______________________ __________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

____________________ _____________ _______ М.П.

(организация, ФИО)

(подпись)

(дата)

Форма № 11.17

(наименование строительной организации)

(наименование объекта)

ЖУРНАЛ № ________ производства буровых работ

Журнал начат "____"________________20____г.

Журнал окончен "____" _______________20____ г.

Ответственный за ведение журнала _______________________ . ________________________________________ ______________ (фамилия, инициалы) (подпись) (дата)

Форма № 11.18

(наименование строительной организации)

(наименование объекта)

АКТ№ приемки пилотной скважины

(основной, резервной) нитки подводного перехода

« __ » _________20__г.

Составлен представителями: субподрядной организации ____________________________________________________________

___________________________________________________________________________ ,

(должность, организация, ФИО) службы строительного контроля застройщика или технического заказчика ______________________,

(должность, организация, ФИО) технического заказчика__________________________________________________________________

(должность, организация, ФИО) в том, что проведенными промерами фактического положения пилотной скважины и контролем углов наклона и азимута во время бурения установлено: пилотная скважина на участке от км/П К _________ до км/П К _________ выполнена в соответствии с ПД, чертеж № ______________________________ , принята и считается готовой для производства работ по расширению пилотной скважины.

Ведомость проектных и фактических отметок пилотной скважины по оси подводного перехода прилагается.

Представитель субподрядной организации

(должность)

(подпись)

(дата)

Представитель службы строительного контроля технического заказчика

(должность)

(подпись)

(дата)

Представитель технического заказчика

(должность)

(подпись)

(дата)

Форма № 11.19

(наименование строительной организации)

(наименование объекта)

АКТ №

приемки расширенной скважины и готовности ее под протаскивание трубопровода

(основной, резервной) нитки подводного перехода «___»____________20_г.

Составлен представителями: субподрядной организации____________________________________________________________ ___________________________________________________________________________ , (должность, организация, ФИО) службы строительного контроля застройщика или технического заказчика ______________________, ____________________________________________________________________________________ (должность, организация, ФИО) технического заказчика__________________________________________________________________ (должность, организация, ФИО) Скважина расширена до диаметра _________ мм, принята и считается готовой для производства в том, что проведено расширение пилотной скважины на участке от км/ПК ____________ до км/ПК _________ в соответствии с ПД, № ____________________________ . работ по протаскиванию трубопровода.

Представитель субподрядной организации

(должность)

(подпись)

(дата)

Представитель службы строительного контроля технического заказчика

(должность)

(подпись)

(дата)

Представитель технического заказчика

(должность)

(подпись)

(дата)

Форма № 11.20

(наименование строительной организации)

(наименование объекта)

АКТ №

приемки подземного перехода трубопровода, выполненного методом ГНБ от « » ______________ 20___ г.

Комиссия в составе представителей: субподрядной строительной организации, выполнившей работы _________________________ ________________________________________________________________________________ (должность, организация, ФИО) генподрядной строительной организации ______________________________________________ (должность, организация, ФИО) застройщика или технического заказчика по вопросам строительного контроля ________________________________________________________________________________ (должность, организация, ФИО) проектной организации ___________________________________________________ (должность, организация, ФИО) эксплуатирующей организации ___________________________________________________ (должность, организация, ФИО) произвела освидетельствование работ, выполненных ___________________________________ (наименование организации, выполнившей работы) по прокладке методом ГНБ подземного трубопровода __________________________________ (наименование объекта)

Комиссии предъявлены:

1 ПД на устройство перехода методом ГНБ № _________________ разработчик

• 2 Проект производства работ.
• 3 Протокол бурения скважины.
• 4 Акт приемки трубопровода (пакета труб) для протягивания перехода ГНБ.
• 5 Исполнительная производственная документация.
• 6 ПСД.

Комиссия установила:

Трубопровод длиной _____________________ м диаметром _______________ мм выполнен методом ГНБ с использованием буровой установки типа ______________________

Начало работ ____________________________________________

Окончание работ _________________________________________

При выполнении работ применены:

(наименование материалов, конструкций, изделий со ссылкой на сертификаты или другие документы, подтверждающие качество)

При выполнении работ отсутствуют/допущены отклонения от проектной документации

(при наличии отклонений указывается, с кем они согласованы, номера чертежей и дата согласования),

Решение комиссии:

Работы выполнены в соответствии с ПД, НД и отвечают требованиям приемки.

На основании изложенного разрешается производство последующих работ по устройству (прокладке, монтажу) _____________________________________________________________

(наименование работ и конструкций)

Представитель субподрядной строительной организации

(должность, ФИО, подпись)

Представитель генподрядной строительной организации

(должность, ФИО, подпись)

Представитель застройщика или технического заказчика по вопросам строительного контроля

(должность, ФИО, подпись)

Представитель проектной организации

(должность, ФИО, подпись)

Представитель эксплуатирующей организации

(должность, ФИО, подпись)

Форма № 12.1

(наименование строительной организации)

(наименование объекта)

ЖУРНАЛ № _______ бетонных работ

Адрес объекта

Проектные данные:

1 Класс бетона по прочности на сжатие конструктивных элементов

2 Объем бетона общий ____________________________________________________________________________________________ м³

Объем бетона неармированного ____________________________________________________________________________________ м³

Объем бетона армированного ______________________________________________________________________________________ м³

Представитель строительной организации, выполнившей работы

(должность, ФИО, подпись)

Журнал начат "____"________________20____г.

Журнал окончен "____" _______________20____ г.

СП .1325800.2018

Форма № 12.2

(наименование строительной организации)

(наименование объекта)

ЖУРНАЛ №

по монтажу строительных конструкций

Должность, фамилия, инициалы и подпись представителя строительной организации, ответственного за монтажные работы и ведение журнала_________________________________________________________________________________________________________________

Организация, разработавшая ПД; чертежи КЖ, КМ, КД

Шифр проекта ___________________________________________________________________________________________________________

Организация, разработавшая проект производства работ

Шифр проекта

Предприятие, изготовившее конструкции

Шифр заказа

Представитель застройщика или технического заказчика, _________________________________________________________________

(должность, ФИО, подпись)

Представитель строительного контроля застройщика или технического заказчика, ____________________________________________

(должность, ФИО, подпись)

Основные показатели строящегося объекта:

Объем работ: стальных конструкций, т ________________________________________ сборных железобетонных конструкций, м³ _____________________________________ деревянных конструкций, м³ _________________________________________________

Журнал начат "____"________________20____г.

Журнал окончен "____" _______________20____ г.

Список инженерно-технического персонала,

занятого на монтаже здания (сооружения)

Перечень актов освидетельствования скрытых работ и актов промежуточной приемки ответственных конструкций

В журнале пронумеровано и прошнуровано

____________________________ страниц

«______» __________________ 20___ г.

(должность, ФИО, подпись представителя организации, выдавшего журнал)

М.П.

Форма № 12.3

(наименование строительной организации)

(наименование объекта)

ЖУРНАЛ № _______

по выполнению антикоррозионной защиты сварных соединений

№ ______________

Должность, ФИО, подпись представителя строительной организации, ответственного за работы по антикоррозионной защите сварных соединений и ведение журнала _________________________________________________________________________________________

Организация, разработавшая ПД, чертежи КЖ ________________________________________________________________

Шифр проекта

Организация, разработавшая проект производства работ по антикоррозионной защите сварных соединений

Шифр проекта

Предприятие, изготовившее конструкции

Шифр заказа

Представитель застройщика или технического заказчика, _____________________________________________________________________

(должность, ФИО, подпись)

Представитель строительного контроля застройщика или технического заказчика, _______________________________________________

(должность, ФИО, подпись)

Журнал начат "____"________________20____г.

Журнал окончен "____" _______________20____ г.

В журнале пронумеровано и прошнуровано ___________________ страниц

«____» _____________ 20___ г.

(должность, ФИО, подпись представителя организации, выдавшего журнал)

М.П.

Форма № 12.4

(наименование строительной организации)

(наименование объекта)

АКТ приемки оборудованного переезда через трубопровод

Мы, нижеподписавшиеся, представители: застройщика или технического заказчика ______________________________________________

(должность, ФИО) субподрядной строительной организации _______________________________________________

(должность, ФИО) генподрядной строительной организации ______________________________________________

(должность, ФИО) эксплуатирующей организации _______________________________________________________

(должность, ФИО) составили настоящий акт в том, что в соответствии с актом уточнения местоположения магистральных трубопроводов, расположенных в зоне производства работ от _____ 20_ года, были оборудованы переезды через действующие магистральные трубопроводы в зоне производства работ _____________________________________________________________

(наименование трубопроводов)

_____ шт. на _________________________________________________ км (ПК)

(указать километры или пикеты по трассе)

Переезды выполнены в соответствии с типовым решением, отраженным в ППР.

Переезды нанесены на ситуационный план (схему) и привязаны на местности.

После подписания акта ответственность за сохранность и обеспечение движения техники только по оборудованным переездам несет субподрядная строительная организация в лице _____________________________________, подписавшего настоящий акт.

(должность, ФИО)

Представитель застройщика или технического заказчика ______________ _________________ ___________ ________ М.П. (организация) (должность, ФИО) (подпись) (дата)

Представитель субподрядной строительной организации ___________________ _____________________ ___________ ________ М.П.

(организация)

(должность, ФИО)

(подпись)

(дата)

Представитель генподрядной строительной организации ___________________ _____________________ ___________ ________ М.П.

(организация)

(должность, ФИО)

(подпись)

(дата)

Представитель субподрядной строительной организации ___________________ _____________________ ___________ ________ М.П.

(организация)

(должность, ФИО)

(подпись)

(дата)

Члены комиссии:

Форма № 13.1

(наименование строительной организации)

(наименование объекта)

ВЕДОМОСТЬ НЕДОДЕЛОК №

на « » ______ 20___ г.

Председатель комиссии ____________________________ ___________ ____________ М.П.

(должность, организация, ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

(ФИО)

(подпись)

(дата)

Форма № 13.2

(наименование строительной организации)

(наименование объекта)

СПРАВКА № об устранении недоделок,

выявленных приемочной комиссией

« » __________ 20___ г.

Составлена в том, что недоделки, выявленные приемочной комиссией по приемке законченного строительством ________________________________________________ (линейной части трубопровода, ____________________________________________________________________________________ км, электрохимической защиты, других объектов или систем участка МТ) ____________________________________________________________________________________, перечисленные в «Ведомости недоделок», устранены в полном объеме в установленные сроки.

Председатель приемочной комиссии __________________________ ___________ _______ М.П.

(должность, организация, ФИО) (подпись)

(дата)

Представитель генподрядной строительной организации

__________________________ ___________ _______ М.П.

(должность, ФИО)

(подпись)

(дата)

Пояснения к оформлению исполнительной документации

Пояснения к оформлению ИД приводятся только к тем формам документов, по которым требуется уточнение порядка их заполнения.

Форма № 1.1 Перечень субподрядных организаций и ответственных лиц, участвующих в строительстве. В список заносятся лица, ответственные за производство каждого вида выполняемых работ, а также лица, осуществляющие контроль за производством работ.

В список обязательно должны быть включены все лица, чьи подписи есть в журналах производства работ и актах.

Форма № 1.2 Реестр исполнительной документации. В реестр заносится вся ИД, в том числе исполнительная производственная и исполнительная проектная.

В комплект исполнительной проектной документации входят все рабочие чертежи, в том числе планы и профили участков строительства с нанесенным на них фактическим положением трубопровода и его элементов.

Форма № 1.3 Ведомость установленной арматуры и оборудования в процессе производства работ, паспорта и заводская документация. При заполнении формы арматура для крепления проводов, изоляторов, кабелей, тросов и т. д. - не вписывается.

Форма № 1.5 Журнал замечаний и предложений по ведению СМР совмещает функции журнала авторского надзора и общего журнала производства работ и ведется как на линейных участках, так и на трубосварочных базах.

В журнал заносятся результаты проверок, замечания и предложения представителя генподрядной строительной организации, представителя застройщика или технического заказчика, представителя строительного контроля застройщика или технического заказчика, представителя авторского надзора, ответственных представителей субподрядных строительных организации.

Записи в журнале должны проверяться представителем генподрядной строительной организации не реже одного раза в декаду с внесением отметки о результатах проверки.

Форма № 1.7 Общий журнал работ. Записи вносятся в текстовой форме и подписываются соответствующими уполномоченными представителями лиц, сведения о которых отражены на титульном листе.

Форма № 1.8 Список сварщиков составляется в процессе выполнения СМР и находится на участках строительства.

Форма № 3.1 Акт освидетельствования геодезической разбивочной основы объекта капитального строительства. Для подводно-технических работ в приложении к акту оформляется «Схема фактического расположения реперов (временных и постоянных)» - минимум по два репера на каждом берегу - с абрисом характерных точек на местности, а также с абрисом створных и других геодезических знаков.

Исполнительные геодезические схемы оформляются по ГОСТ Р 518722002.

Форма № 3.4 Акт сдачи реперов на наблюдение за сохранностью (со списком заложенных реперов).

Список заложенных реперов, принятых на наблюдение за сохранностью, изготавливается в цифровой форме, выводится на бумажный носитель и записывается на электронный носитель CD-R или DVD-R .

Форма № 4.1 Журнал забивки свай. Сводная ведомость забитых свай. Ведет представитель субподрядной организации, выполняющей соответствующие работы.

Форма № 5.1 Журнал производства земляных работ заполняется представителем субподрядной организации по ходу выполнения земляных работ.

В случае несоответствия отметок дна проектным в графе 6 делается замечание «не соответствует проекту», а в случае соответствия отметок геодезист подписывается в графе без каких-либо замечаний.

Одновременно геодезист наносит исполнительный профиль по данным нивелировки дна траншеи на рабочие чертежи. В графе 14 застройщиком или техническим заказчиком делаются отметки о разрешении укладки отдельных участков трубопровода с указанием пикетов.

Приемка работ по рытью траншеи (графы 12 и 13) должна производиться только непосредственно перед производством изоляционно-укладочных работ.

Форма № 5.4 Акт засыпки (обваловки) уложенного трубопровода. В акте предусмотрено разделение участков, засыпанных мелким грунтом, и участков, засыпанных грунтом крупных фракций с предварительной присыпкой.

К акту прилагается профиль уложенного трубопровода и ведомость отметок.

Ведомость отметок уложенного трубопровода с указанием их пикетажа изготавливается в цифровой форме, выводится на бумажный носитель и записывается на электронный носитель CD-R или DVD-R .

Форма № 6.1 Журнал сварки труб и сварных соединений.

При необходимости в качестве приложения к настоящей форме оформляется «Ведомость отметок заложения трубопровода», может быть оформлена «Ведомость координат сварных стыков»:

Пример заполнения ведомости координат сварных стыков

В ведомости сварных соединений уложенного трубопровода поля «Координаты X, Y, H » не заполняются для стыков, закрытых защитными покрытиями, балластирующими устройствами или находящимися под водой.

Ведомость сварных соединений уложенного трубопровода изготавливается в цифровой форме, выводится на бумажный носитель и записывается на электронный носитель CD-R или DVD-R .

Форма № 6.2 «Сведения по фактической раскладке труб по участку магистрального трубопровода» -изготавливается в цифровой форме, выводится на бумажный носитель и записывается на электронный носитель CD-R или DVD-R .

В соответствии с требованием застройщика или технического заказчика к настоящей форме допускается прикладывать «Схему фактической раскладки труб по участку магистрального трубопровода»:

СХЕМА

фактической раскладки труб по участку ______________ км магистрального трубопровода

Км/ПК Км/ПК

Номер стыка

Номер стыка

Номер стыка

Номер трубы/катушки/СДТ/ЗРА

Номер трубы/катушки/СДТ/ЗРА

Номер трубы/катушки/СДТ/ЗРА шифр (клеймо) шифр (клеймо) шифр (клеймо) бригады/сварщика бригады/сварщика бригады/сварщика

Км/ПК Км/ПК

Номер стыка

Номер стыка

Номер стыка

Номер трубы/катушки/СДТ/ЗРА

Номер трубы/катушки/СДТ/ЗРА

Номер трубы/катушки/СДТ/ЗРА шифр (клеймо) бригады/сварщика шифр (клеймо) бригады/сварщика шифр (клеймо) бригады/сварщика

Км/ПК Км/ПК

Номер стыка

Номер стыка

Номер стыка

Номер трубы/катушки/СДТ/ЗРА

Номер трубы/катушки/СДТ/ЗРА

Номер трубы/катушки/СДТ/ЗРА шифр (клеймо) бригады/сварщика шифр (клеймо) бригады/сварщика Номер стыка шифр (клеймо) бригады/сварщика

Км/ПК Км/ПК

Номер стыка

Номер стыка

Номер трубы/катушки/СДТ/ЗРА

Номер трубы/катушки/СДТ/ЗРА

Номер трубы/катушки/СДТ/ЗРА шифр (клеймо) бригады/сварщика шифр (клеймо) бригады/сварщика шифр (клеймо) бригады/сварщика

Км/ПК Км/ПК

Номер стыка

Номер стыка

Номер стыка

Номер трубы/катушки/СДТ/ЗРА

Номер трубы/катушки/СДТ/ЗРА

Номер трубы/катушки/СДТ/ЗРА шифр (клеймо) шифр (клеймо) шифр (клеймо) бригады/сварщика бригады/сварщика бригады/сварщика

Форма № 6.9 Заключение по качеству сварных соединений, выполненных контактной стыковой сваркой оплавлением. В случаях, если машины контактной сварки поставляются без регистрирующих приборов, допускается визуальный контроль за процессом сварки по щитовым приборам машины; составляет служба контроля качества.

Форма № 7.1 Журнал изоляционно-укладочных работ и ремонта изоляции -основной документ, отражающий производство работ конвейерного цикла строительства трубопроводов.

Журнал ведется представителем субподрядной строительной организации, выполняющей соответствующие работы. Записи о результатах контроля производятся представителями службы контроля качества.

Журнал заполняется в день производства работ.

Форма № 7.2 Акт выполнения оценки качества изоляции законченных строительством подземных участков трубопровода методом катодной поляризации составляет служба контроля качества.

Форма № 7.3 Акт проведения контроля сплошности изоляционного покрытия засыпанного трубопровода. Проверка сплошности изоляционного покрытия засыпанного трубопровода методом катодной поляризации не производится в районах Крайнего Севера, а также в случаях, установленных нормативными документами; составляет служба контроля качества. Форма заполняется только при условии наличия дефектов в изоляционном покрытии, выявленных при проведении катодной поляризации либо при приемке участков длиной менее 200 м.

Форма № 7.4 Акт выполнения оценки качества изоляции отремонтированных в процессе производства работ.

Форма № 7.6 Акт приемки уложенного и забалластированного трубопровода. Акт составляется представителем генподрядной строительной организации в процессе работ по изоляции, укладке, балластировке, теплоизоляции трубопровода и присоединения проводов КИП.

После ликвидации всех замечаний представителя авторского надзора и технического заказчика, записанных в журнале изоляционно-укладочных работ, изолированный, уложенный и забалластированный участок трубопровода принимается настоящим актом.

В приложении к акту оформляется ведомость координат и отметок верха образующей уложенного трубопровода. Ведомость изготавливается в цифровой форме, выводится на бумажный носитель и записывается на электронный носитель CD-R или DVD-R .

Форма № 8.13 Акт осушки полости линейной части магистрального трубопровода (технологических трубопроводов и оборудования КС, ДКС, СОГ, СПХГ, ГРС, ГИС), вытеснения воды из ЗРА.

При наличии на участке трубопровода узлов ЗРА (во время гидроиспытаний) и в случае проведения работ по вытеснению воды из ЗРА (после гидроиспытаний) в акт вносится соответствующая информация.

Форма № 9.1 Акт освидетельствования скрытых работ при сооружении заземления (рабочего, защитного, линейно-защитного) составляет представитель субподрядной организации работ.

Форма № 9.2 Акт освидетельствования скрытых работ при сооружении анодного заземления составляет представитель субподрядной организации работ.

Форма № 9.3 Акт освидетельствования скрытых работ при сооружении протекторной установки составляет представитель субподрядной организации работ.

Форма № 9.4 Акт на скрытые работы при прокладке кабеля составляет представитель субподрядной организации работ.

Форма № 9.5 Акт освидетельствования скрытых работ при сооружении контрольно-измерительных пунктов составляет представитель субподрядной организации работ.

Исполнительная план-схема расположения контрольно-измерительных пунктов изготавливается в цифровой форме, выводится на бумажный носитель и записывается на электронный носитель CD-R или DVD-R .

Форма № 9.6 Акт выполнения электромонтажных работ при сооружении устройств электрохимической защиты составляет представитель субподрядной организации работ.

Форма № 10.1 Акт укладки защитного футляра на переходе трубопровода через дорогу составляет представитель субподрядной организации работ.

Форма № 10.2 Акт промежуточной приемки перехода трубопровода через дорогу (автомобильную, железную) составляет представитель субподрядной организации работ.

Форма № 11.8 Акт водолазного обследования в створе подводного перехода после укладки и замыва трубопровода.

Ведомость отметок трубопровода, уложенного в створе перехода, схемы планового положения оси трубопровода (оси траншеи) изготавливаются в цифровой форме, выводятся на бумажный носитель и записываются на электронный носитель CD-R или DVD-R .

Форма № 11.9 Ведомость промера глубин водоема по оси подводного уложенного и замытого трубопровода.

Ведомость промера глубин водоема изготавливается в цифровой форме, выводится на бумажный носитель и записывается на электронный носитель CD-R или DVD-R .

Форма № 11.12 Акт выполнения берегоукрепительных и дноукрепительных работ составляет представитель субподрядной организации работ.

Форма № 13.1 Ведомость недоделок составляется приемочной комиссией в процессе работы.

Библиография

1. [1] Федеральный закон от 29 декабря 2004 г. № 190-ФЗ «Градостроительный кодекс Российской Федерации»
2. [2] Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»
3. [3] МSK-64 Шкала сейсмической интенсивности MSK, 1964
4. [4] РД-11-02-2006 Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения
5. [5] РД-11-04-2006 Порядок проведения проверок при осуществлении государственного строительного надзора и выдачи заключений о соответствии построенных, реконструированных, отремонтированных объектов капитального строительства требованиям технических регламентов (норм и правил), иных нормативных правовых актов и проектной документации
6. [6] РД-11-05-2007 Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства
7. [7] ВСН 012-88 Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть II. Формы документации и правила ее оформления в процессе сдачи-приемки 75.200, 25.160.10, 25.160.40
