СП 423.1325800.2018 «Электроустановки низковольтные зданий и сооружений. Правила»

Введение

В настоящем своде правил приведены требования, соответствующие целям федеральных законов от 30 декабря 2009 г. № 384 -ФЗ «Технический регламент о безопасности зданий и сооружений», от 22 июля 20 08 г. № 123ФЗ «Технический регламент о требованиях пожарной безопасности», от 27 декабря 2002 г. № 184 -ФЗ «О техническом регулировании» и Технического регламента Таможенного Союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Документ устанавливает требования к проектированию низковольтных электроустановок во взрывоопасных зонах.

Разработка выполнена авторским коллективом Ассоциации «Росэлектромонтаж» (д -р техн. наук Ю.И. Солуянов , А.В. Севрюгин, Ю.В. Завгороднев, Н.В. Рябченкова, В.А. Лаврентьев, В.А. Халтурин, И.А. Севрюгин, Н.М. Быстрова ).

1Область применения

Требования настоящего свода правил распространяются на электроустановки напряжением до 1 кВ переменного и до 1, 2 кВ постоянного тока.

Требования настоящего свода правил являются дополнительными по отношению к требованиям для электроустановок общего применения.

Настоящий свод правил устанавливает требования к проектированию и выбору низковольтных электроустановок, предназначенных для применения во взрывоопасных зонах.

Требования настоящего свода правил распространяются только на использование электрооборудования в нормальных атмосферных условиях согласно ГОСТ 31610.0.

• в подземных выработках, опасных по рудничному газу (метану);
• в местах с заведомо взрывоопасными ситуациями и с наличием пыли от взрывчатых или пиротехнических веществ (например, на объектах, связанных с производством и переработкой взрывчатых веществ);
• в помещениях, используемых для медицинских целей;
• в зонах, в которых существует риск воспламенения из -за присутствия горючего тумана.

2Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы: ГОСТ 12.1.005 -88 Система стандартов безопасности труда. Общие санитарно -гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.026 -2015 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначения и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ 6357 -81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая ГОСТ 10434 -82 Соединения контактные электрические. Классификация. Общие технические требования

ГОСТ 14254 -2015 ( IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP )

ГОСТ 15150 -69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 22782.3 -77 Электрооборудование взрывозащищенное со специальным видом взрывозащиты. Технические требования и методы испытаний

ГОСТ 23619 -79 Материалы и изделия огнеупорные теплоизоляционные муллитокремнеземистые стекловолокнистые. Технические условия

Правила проектирования во взрывоопасных зонах

ГОСТ 31610.0 -2014 ( IEC 60079 -0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования

ГОСТ 31610.11 -2012/ IEC 60079 -11:2006 Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная электрическая цепь « i »

ГОСТ 31610.11 -201 4 (IEC 60079 -11:20 11 ) Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь « i »

ГОСТ 31610.15 -2012/ IEC 60079 -15:2005 Электрооборудование для взрывоопасных газовых сред. Часть 15. Конструкция, испытания и маркировка электрооборудования с видом защиты « n »

ГОСТ 31610.15 -2014/ IEC 60079 -15:2010 Взрывоопасные среды. Часть 15. Оборудование с видом взрывозащиты « n »

ГОСТ 31610.26 -2012/ IEC 60079 -26:2006 Взрывоопасные среды. Часть 26. Оборудование с уровнем взрывозащиты оборудования Ga

ГОСТ 31610.33 -2014 (IEC 60079 -33:2012) Взрывоопасные среды. Часть 33. Оборудование со специальным видом взрывозащиты « s »

ГОСТ IEC 60034 -12014 Машины электрические вращающиеся. Часть 1. Номинальные значения параметров и эксплуатационные характеристики

ГОСТ IEC 60079 -12011 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d »

ГОСТ IEC 60079 -12013 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d »

ГОСТ IEC 60079 -10-1-2011 Взрывоопасные среды. Часть 10 -1. Классификация зон. Взрывоопасные газовые среды

ГОСТ IEC 60079 -10-12013 Взрывоопасные среды. Часть 10 -1. Классификация зон. Взрывоопасные газовые среды

ГОСТ IEC 60079 -10-22011 Взрывоопасные среды. Часть 10 -2. Классификация зон. Взрывоопасные пылевые среды

ГОСТ IEC 60079 -14 -2011 Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок

ГОСТ IEC 60079 -14 -2013 Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок

ГОСТ IEC 60079 -172011 Взрывоопасные среды. Часть 17. Проверка и техническое обслуживание электроустановок

ГОСТ IEC 60079 -30-22011 Взрывоопасные среды. Электронагреватель резистивный распределенный. Часть 30 -2. Руководство по проектированию, установке и техническому обслуживанию

ГОСТ IEC 60331 -212011 Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 21. Проведение испытаний и требования к ним. Кабели на номинальное напряжение до 0,6/1,0 кВ включительно

ГОСТ IEC 60332 -1-2-2011 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1 -2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания при воздействии пламенем газовой горелки мощностью 1 кВт с предварительным смешением газов

ГОСТ IEC 60332 -2-22011 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 2 -2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля небольших размеров. Проведение испытания диффузионным пламенем

ГОСТ IEC 60332 -3-222011 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3 -22. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория А

ГОСТ IEC 61241 -02011 Электрооборудование, применяемое в зонах, опасных по воспламенению горючей пыли. Часть 0. Общие требования

ГОСТ IEC 61241 -1-12011 Электрооборудование, применяемое в зонах, опасных по воспламенению горючей пыли. Часть 1. Электрооборудование, защищенное оболочками и ограничением температуры поверхности. Раздел 1. Технические требования

ГОСТ IEC 61241 -32011 Электрооборудование, применяемое в зонах, опасных по воспламенению горючей пыли. Часть 3. Классификация зон

ГОСТ IEC 61241 -14 -2011 Электрооборудование, применяемое в зонах, опасных по воспламенению горючей пыли. Часть 14. Выбор и установка

ГОСТ Р 50571 -4 -44 -2011 (МЭК 60364 -4 -44:2007) Электроустановки низковольтные. Часть 4 -44. Требования по обеспечению безопасности. Защита от отклонений напряжения и электромагнитных помех

ГОСТ Р 50571.5.52 -2011 /МЭК 60364 -5 -52:2009 Электроустановки низковольтные. Часть 5 -52. Выбор и монтаж электрооборудования. Электропроводки

ГОСТ Р 50571.5.54 -2013 /МЭК 60364 -5 -54:2011 Электроустановки низковольтные. Часть 5 -54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов

ГОСТ Р 51326.1 -99 (МЭК 61008 -196) Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытаний

ГОСТ Р 53073 -2008 (МЭК 60662:2002) Лампы натриевые высокого давления. Эксплуатационные требования

ГОСТ Р 53310 -2009 Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности. Методы испытаний на огнестойкость

ГОСТ Р 53316 -2009 Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания

ГОСТ Р МЭК 60192 -2011 Лампы натриевые низкого давления. Эксплуатационные требования

ГОСТ Р МЭК 61386.1 -2014 Трубные системы для прокладки кабелей. Часть 1. Общие требования

ГОСТ Р МЭК 62305 -12010 Менеджмент риска. Защита от молнии. Часть 1. Общие принципы

СП 6.13130.201 3 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности

СП 12.13 1 30.2009 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности (с изменением № 1)

СП 18.13330.2011 «СНиП II89 -80* Генеральные планы промышленных предприятий» (с изменением № 1)

СП 52.13330.2016 «СНиП 2305 -95* Естественное и искусственное освещение»

СП 76.13330.2016 «СНиП 3.05.06 -85 Электротехнические устройства»

Примечание -При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования -на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3Термины и определения

В настоящем своде правил применены следующие термины с соответствующими определениями:

3.1безопасная зона (пылевая)

Зона, в которой горючая пыль в виде облака не присутствует в количествах, требующих принятия особых мер предосторожности по конструкции и использованию электрооборудования.Источник: ГОСТ IEC 60079 -10-22011, статья 3. 11

3.2безопасный экспериментальный максимальный зазор ; БЭМЗ

Максимальный зазор между фланцами испытательной оболочки, через который не происходит передача взрыва из оболочки в окружающую среду при любой концентрации горючей смеси в воздухе.

3.3верхний концентрационный предел диапазона воспламенения; ВКПВ

Концентрация горючего газа, пара или тумана в воздухе, выше которой среда не является взрывоопасной.Источник: ГОСТ Р МЭК 60050 -426 -2011, статья 426 -02-10

3.4верхний концентрационный предел распространения пламени ; ВКПР

Максимальное содержание горючего газа или пара в воздухе, при котором возможно распространение пламени по смеси на любое расстояние от источника. Примечание -Смесь, концентрация которой превышает ВКПР, не является взрывоопасной газовой смесью, но может стать таковой. В ряде случаев рекомендуется рассматривать ее как взрывоопасную, в частности, при классификации зон.

3.5взрыв (взрывоопасной среды)

Внезапное увеличение давления и температуры смеси вследствие окисления или других экзотермических реакций.

3.6взрывоопасная газовая среда

Смесь горючего газа или пара с воздухом при нормальных атмосферных условиях, в которой при воспламенении горение распространяется на весь объем несгоревшей смеси. Примечание -К горючим веществам относятся вещества, способные возгораться от источника зажигания и самостоятельно гореть после его удаления. В области, относящейся к электроустановкам во взрывоопасных зонах, в качестве окислителя рассматривается только кислород воздуха, а в качестве источников зажигания -только непосредственно связанные с электрооборудованием: электрические дуги и искры, пламя, нагретые поверхности, имеющие место как при нормальной его работе, так и при возможных неисправностях. Смесь с воздухом горючих веществ в определенной концентрации образует горючую среду, а источник зажигания, нагревая ее, обеспечивает температурные условия для возникновения горения. 3. 7

взрывоопасная зона

Зона, в которой присутствует взрывоопасная газовая среда или ее присутствие возможно в таких количествах, что для безопасного применения электрооборудования требуется применение специальных мер при конструировании, монтаже и эксплуатации оборудования. Примечание -В настоящем стандарте «зона» -трехмерная область или пространство. [ ГОСТ IEC 60079 -14 -2013, статья 3.2.1]

взрывоопасная зона (пылевая)

Зона, в которой горючая пыль в виде облака присутствует постоянно или ожидается в количестве, требующем принятия особых мер предосторожности по конструкции и использования электрооборудования.Источник: ГОСТ IEC 60079 -10-22011, статья 3. 10

3.9взрывоопасная смесь

Смесь с воздухом горючих газов, паров легковоспламеняющихся жидкостей, горючих пыли или волокон с нижним концентрационным пределом воспламенения не более 65 г/м³ при переходе их во взвешенное состояние, которая при определенной концентрации способна взорваться при возникновении источника инициирования взрыва. К взрывоопасным относится также смесь горючих газов и паров легковоспламеняющихся жидкостей с кислородом или другим окислителем (например, хлором). Концентрацию в воздухе горючих газов и паров легковоспламеняющихся жидкостей принимают в процентах к объему воздуха, концентрацию пыли и волокон -в граммах на кубический метр к объему воздуха.

вид взрывозащиты

Специальные меры, предусмотренные в оборудовании с целью предотвращения воспламенения окружающей взрывоопасной среды. 3. 11Источник: ГОСТ Р МЭК 60050 -426 -2011, статья 426 -01-03

горение

Экзотермическая реакция окисления вещества, сопровождающаяся по крайней мере одним из трех факторов: пламенем, свечением, выделением дыма.Источник: ГОСТ Р 53280.2 -2010, статья 3.11

3.12 горючая жидкость

Жидкость, способная образовывать горючие пары в прогно -зируемых условиях использования. 3.1 3

горючая пыль

Тонкоразделенные твердые частицы, 500 мкм или менее номинального размера, которые могут быть в воздухе во взвешенном состоянии, могут оседать в среде под своим собственным весом, которые могут гореть или тлеть в воздухе и могут образовывать взрывоопасные смеси с воздухом при атмосферном давлении и нормальной температуре. [ГОСТ IEC 60079 -10-22011, статья 3.5]

3.14горючие летучие частицы

Твердые частицы, включая волокна, больше чем 500 мкм номинального размера, которые могут находиться в подвешенном состоянии в воздухе, могут оседать в среде под своим собственным весом, которые могут гореть или тлеть в воздухе и могут образовывать взрывоопасные смеси с воздухом при атмосферном давлении и нормальной температуре. Примечание -Примеры волокон и летучих частиц включают в себя вискозу, хлопок (включая хлопковую целлюлозу и паклю), сизаль, волокна ореха, паклю и прессованную вату капок.Источник: ГОСТ IEC 60079 -10-22011, статья 3.9

3.15горючие материалы (вещества)

Материалы, способные гореть, а также образовывать горючие пар, газ или туман.

3.16горючий газ или пар

Газ или пар, которые в смеси с воздухом в определенной пропорции при нормальных атмосферных условиях образуют взрывоопасную смесь. Горючие газы относятся к взрывоопасным при любой температуре окружающей среды. В зависимости от относительной плотности (отношение объемной массы газа или пара к объемной массе воздуха при том же давлении и при той же температуре, равное 1,0 для воздуха) горючие газы подразделяются на легкие (0,8 и менее) и тяжелые (свыше 0,8).

группа (электрооборудования для взрывоопасной среды)

Классификация электро -оборудования в зависимости от вида взрывоопасной среды, для которой оно предназначено. Примечание -Электрооборудование для использования во взрывоопасных средах подразделяется на три группы: I -электрооборудование, предназначенное для применения в подземных выработках шахт и их наземных строений, опасных по рудничному газу и (или) горючей угольной пыли; II (которая может подразделяться на подгруппы) -электрооборудование, предназначенное для применения в местах, опасных по взрывоопасным газовым средам (кроме подземных выработок шахт и их наземных строений) (см. 5.5); -III (которая может подразделяться на подгруппы) -электрооборудование, предназначенное для применения в местах, опасных по взрывоопасным пылевым средам (кроме подземных выработок шахт и их наземных строений) (см. 5.5).Источник: ГОСТ IEC 60079 -14 -2013, статья 3.2. 3

3. 18 Ех -кабельный ввод

Ввод, устанавливаемый на корпусе при монтаже электрооборудования. Примечание -Ех -кабельный ввод рассматривают как самостоятельное изделие, его испытания и оценку соответствия требованиям по взрывозащите проводят отдельно от испытаний и оценки соответствия требованиям по взрывозащите электрооборудования, на котором он устанавливается.

3. 1 9 Ех -компонент

Часть электрооборудования, которую отдельно во взрывоопасной среде не используют; при встраивании в электрооборудование Ех -компонентов в обязательном порядке требуется подтверждение соответствия их взрывозащитных свойств требованиям нормативных документов. 3. 20 Exоборудование: Электрооборудование, в котором предусмотрены конструктивные меры по устранению или затруднению возможности воспламенения окружающей его взрывоопасной среды вследствие эксплуатации этого электрооборудования. 3. 3.2 1 знак «U» : Знак, используемый в качестве дополнения к маркировке взрывозащиты для указания Ех -компонента. Примечание -Знаки « Х» и «U » не допускается применять вместе.

3.22 знак « Х »

Знак, используемый в качестве дополнения к маркировке взрывозащиты для указания на специальные условия безопасного применения электрооборудования.

зона класса 0

Зона, в которой взрывоопасная среда из смеси воздуха с горючими веществами в форме газа, пара или тумана присутствует постоянно, в течение длительного периода или часто.Источник: ГОСТ IEC 60079 -14 -2013, статья 3.2. 7

зона класса 1

Зона, в которой существует вероятность присутствия взрывоопасной среды из смеси воздуха с горючими веществами в форме газа, пара или тумана в нормальных условиях эксплуатации.Источник: ГОСТ IEC 60079 -14 -2013, статья 3.2. 8

3.25зона класса 2

Зона, в которой присутствие взрывоопасной среды в нормальных условиях эксплуатации маловероятно, возникает редко и сохраняется очень непродолжительное время.Источник: ГОСТ IEC 60079 -14 -2013, статья 3.2.9

3.26зона класса 20

Зона, в которой взрывоопасная среда в виде облака горючей пыли в воздухе присутствует постоянно, часто или в течение длительного периода времени. [ГОСТ IEC 60079 -14 -2013, статья 3.2.10] 3. 27

зона класса 21

Зона, в которой время от времени вероятно появление взрывоопасной среды в виде облака горючей пыли в воздухе при нормальном режиме эксплуатации. [ ГОСТ IEC 60079 -14 -2013, статья 3.2. 11] 3. 28

зона класса 22

Зона, в которой маловероятно появление взрывоопасной среды в виде облака горючей пыли в воздухе при нормальном режиме эксплуатации, но, если горючая пыль появляется, то сохраняется в течение короткого периода времени.Источник: ГОСТ IEC 60079 -14 -2013, статья 3.2. 12

3.29зоны

Взрывоопасные пространства, классифицирующиеся на зоны по вероятности возникновения и продолжительности присутствия взрывоопасной среды. 3. 30Источник: ГОСТ IEC 60079 -14 -2013, статья 3.2.6

источник пылевыделения

Точка или место, из которого горючая пыль может выделяться в окружающую среду. 3.3 1Источник: ГОСТ IEC 60079 -10-22011, статья 3.13

источник утечки

Элемент технологического оборудования, из которого горючий газ, пар, туман или жидкость могут высвободиться в атмосферу в объеме, достаточном для образования взрывоопасной газовой среды.Источник: ГОСТ IEC 60079 -10-12013, статья 3.9

3.32 легковоспламеняющаяся жидкость ; ЛВЖ

Жидкость, способная самостоятельно гореть после удаления источника зажигания и имеющая температуру вспышки не выше 61 °С. К взрывоопасным относятся ЛВЖ, у которых температура вспышки не превышает 61 °С, а давление паров при температуре 20 °С составляет менее 100 кПа (менее 1 атм).

3.33 наружная установка

Установка, расположенная вне помещения (снаружи) открыто или под навесом либо за сетчатыми или решетчатыми ограждающими конструкциями.

3.34невзрывоопасная зона

Зона, в которой не ожидается присутствие взрывоопасной газовой среды в количествах, требующих применения специальных мер предосторожности при конструировании, монтаже и эксплуатации оборудования. 3. 3 5Источник: ГОСТ IEC 60079 -14 -2013, статья 3.2. 2

непроводящая пыль

Горючая пыль с электрическим сопротивлением выше 10 3 Ом · м. [ГОСТ IEC 60079 -10-22011, статья 3.8] 3. 3 6

нижний концентрационный предел диапазона воспламенения ; НКПВ

Концентрация горючего газа, пара или тумана в воздухе, ниже которой среда не является взрывоопасной.Источник: ГОСТ Р МЭК 60050 -426 -2011, статья 426 -0209

3. 37 помещение ( здесь )

Пространство, огражденное со всех сторон стенами (в том числе с окнами и дверями), с покрытием (перекрытием) и полом. Пространство под навесом и пространство, ограниченное сетчатыми или решетчатыми ограждающими конструкциями, не являются помещениями. 3. 38 противоаварийная защита (ПАЗ) систем инженерно -технического обеспечения : Комплекс устройств, обеспечивающих защиту, предупреждение и (или) уменьшение опасных последствий аварийных ситуаций при эксплуатации систем инженерно -технического обеспечения и увеличение ресурса работы (срока службы) указанных систем.

3.39пыль

Небольшие твердые частицы в атмосфере, включая волокна и летучие частицы. [ГОСТ IEC 60079 -10-22011, статья 3.4]

3.40 сжиженный горючий газ

Горючее вещество, при температуре окружающей среды и атмосферном давлении представляющее собой горючий газ, хранящееся и транспортируемое, как жидкость.

3.41 температура вспышки

Самая низкая температура жидкости, при которой в условиях специальных испытаний над ее поверхностью образуются смеси паров с воздухом, способные воспламеняться.

3.42 температура воспламенения

Наименьшая температура вещества, при которой оно в условиях специальных испытаний выделяет горючие пары или газы с такой скоростью, что после их поджигания возникает устойчивое горение.

3.43 температура самовоспламенения взрывоопасной газовой среды

Наименьшая температура нагретой поверхности, при которой в условиях специальных испытаний происходит воспламенение горючих веществ в виде газо -или паровоздушной смеси.

3.44тление

Горение без свечения, обычно опознаваемое по появлению дыма.

3.45трубный ввод

Устройство ввода трубы в электрооборудование, обеспечивающее соответствующий вид взрывозащиты.

3.46уровень взрывозащиты оборудования

Уровень взрывозащиты, присваиваемый оборудованию в зависимости от опасности стать источником воспламенения и условий применения во взрывоопасных газовых средах, взрывоопасных пылевых средах, а также в шахтах, опасных по рудничному газу. уровень взрывозащиты оборудования Gc ( для электрооборудования дополнительное обозначение уровня взрывозащиты -повышенная надежность против взрыва 2) (EPL Gc): Уровень взрывозащиты, присваиваемый оборудованию для взрывоопасных газовых сред с « повышенным» уровнем взрывозащиты, не являющемуся источником воспламенения в нормальном режиме эксплуатации, и которое может иметь дополнительную защиту, обеспечивающую ему свойства неактивного источника воспламенения при предполагаемых регулярных неисправностях (например, при выходе из строя лампы). Примечания 1 Электрооборудование работает во взрывоопасной среде в течение времени от момента ее возникновения до момента отключения питания электрической энергией. 2 В электрооборудовании с уровнем взрывозащиты Gc взрывозащита обеспечена только в признанном нормальном режиме эксплуатации.Источник: ГОСТ 31610.0 -2014, статья 3.26.5

3.48уровень взрывозащиты оборудования Gb ( для электрооборудования дополнительное обозначение уровня взрывозащиты -взрывобезопасный 1) (EPL Gb)

Уровень взрывозащиты, присваиваемый оборудованию для взрывоопасных газовых сред с уровнем взрывозащиты «высокий», не являющемуся источником воспламенения в нормальном режиме эксплуатации или при предполагаемых неисправностях и характеризующемуся малой вероятностью стать источником воспламенения в течение времени от момента возникновения взрывоопасной среды до момента отключения питания электрической энергией. Примечание -В электрооборудовании с уровнем взрывозащиты оборудования Gb взрывозащита обеспечена как при нормальном режиме работы, так и при признанных вероятных повреждениях, определяемых условиями эксплуатации, кроме повреждений средств взрывозащиты.Источник: ГОСТ 31610.0 -2014, статья 3.26.4

3.49уровень взрывозащиты оборудования Ga ( для электрооборудования дополнительное обозначение уровня взрывозащиты -особовзрывобезопасный 0) (EPL Ga)

Уровень взрывозащиты, присваиваемый оборудованию для взрывоопасных газовых сред с уровнем взрывозащиты « очень высокий», не являющемуся источником воспламенения в нормальных условиях эксплуатации, при предполагаемых или редких неисправностях. Примечание -В электрооборудовании с уровнем взрывозащиты Ga по сравнению с Gb приняты дополнительные средства взрывозащиты, предусмотренные стандартами на виды взрывозащиты.Источник: ГОСТ 31610.0 -2014, статья 3.26.3

3.50уровень взрывозащиты оборудования Dc (EPL Dc)

Уровень взрывозащиты, присваиваемый оборудованию для взрывоопасных пылевых сред с « повышенным» уровнем взрывозащиты, не являющемуся источником воспламенения в нормальном режиме эксплуатации и которое может иметь дополнительную защиту, обеспечивающую ему свойства неактивного источника воспламенения при предполагаемых регулярных неисправностях (например, при выходе из строя лампы). 1 Электрооборудование работает во взрывоопасной среде в течение времени от момента ее возникновения до момента отключения питания электрической энергией. 2 В электрооборудовании с уровнем взрывозащиты оборудования Dc взрывозащита обеспечена только в признанном нормальном режиме эксплуатации. [ ГОСТ 31610.0 -2014, статья 3.26.8

3.51уровень взрывозащиты оборудования Db (EPL Db)

Уровень взрывозащиты, присваиваемый оборудованию для взрывоопасных пылевых сред с уровнем взрывозащиты «высокий», не являющемуся источником воспламенения в нормальном режиме эксплуатации или при предполагаемых неисправностях, характеризующемуся малой вероятностью стать источником воспламенения в течение времени от момента возникновения взрывоопасной пылевой среды до момента отключения питания электрической энергией. Примечание -В электрооборудовании с уровнем взрывозащиты оборудования Db взрывозащита обеспечена как при нормальном режиме работы, так и при признанных вероятных повреждениях, определяемых условиями эксплуатации, кроме повреждений средств взрывозащиты.Источник: ГОСТ 31610.0 -2014, статья 3.26.7

уровень взрывозащиты оборудования Da (EPL Da)

Уровень взрывозащиты, присваиваемый оборудованию для взрывоопасных пылевых сред с уровнем взрывозащиты « очень высокий», не являющемуся источником воспламенения в нормальных условиях эксплуатации, при предполагаемых или редких неисправностях. Примечание -В электрооборудовании с уровнем взрывозащиты оборудования Da по сравнению с Db приняты дополнительные средства взрывозащиты, предусмотренные стандартами на виды взрывозащиты.Источник: ГОСТ 31610.0 -2014, статья 3.26.6

3.53электропроводящая пыль

Горючая пыль с электрическим сопротивлением, равным или меньшим 10 3 Ом · м. ]Источник: ГОСТ IEC 60079 -10-22011, статья 3.7

4Общие положения

Оборудование для работы во взрывоопасных зонах подлежит процедуре оценке соответствия требованиям [3] и должно иметь документ, подтверждающий соответствие требованиям [3].

Электрические приборы и средства автоматизации общепромышленного исполнения должны устанавливаться в изолированных от взрывоопасных зон помещениях.

• документы по классификации взрывоопасных зон, размерам взрывоопасных зон, а также деление их на классы (и максимальную допустимую толщину слоя пыли, если присутствует пыль), с указанием необходимого уровня взрывозащиты оборудования (EPL);
• информация о классификации взрывоопасных смесей (газа, пара или пыли);
• дополнительная оценка последствий воспламенения;
• инструкции по монтажу и подсоединению электрооборудования;
• документы, в которых изложены специальные условия применения (например, при наличии в маркировке знака «X »);
• подробности любых необходимых расчетов (например, для интенсивности продувки помещений для газоанализаторов);
• информация о температурном классе электрооборудования или температуре воспламенения газа или пара, рассматриваемого во взрывоопасной зоне;
• информация о минимальной температуре самовоспламенения облака пыли, минимальной температуре самовоспламенения слоя пыли и минимальной энергии самовоспламенения горючего облака пыли;
• сведения о внешних воздействиях и температуре окружающей среды;
• сведения об электрооборудовании вентиляционных систем.

4. 7 При выборе уровня оборудования, соответствующего взрывоопасной зоне, предпочтение следует отдавать уровню оборудования для зоны более высокого класса.

4. 8 Выбор оборудования для взрывоопасной зоны осуществляется в соответствии с ГОСТ IEC 60079 -14 на основании маркировки взрывозащиты, указанной изготовителем и подтвержденной документом, удостоверяющим прохождение процедуры оценки соответствия требованиям.

• а) спецификация электрооборудования и установочной арматуры с указанием их маркировки по взрывозащите; б) вертикальные отметки и горизонтальные привязки трасс кабелей и электротехнических трубопроводов к осям или элементам зданий, а также выводов к фундаментам электрических машин и других электрических приемников при прокладке трубопроводов в полу. Трассы электропроводок должны быть в обязательном порядке согласованы с организациями, занимающимися проектированием смежных коммуникаций (технологических трубопроводов, вентиляции, слаботочных систем и др.);
• в) места установки разделительных уплотнителей и их типы;
• г) способы проходов кабелей через стены и междуэтажные перекрытия зданий с учетом требований к огнестойкости и пылегазонепроницаемости мест перехода;
• д) наименование антикоррозионных покрытий при наличии химически активной среды;
• е) рекомендации по выполнению вводов кабелей и изолированных проводников во вводные устройства электродвигателей и аппаратов; время автоматического отключения питания; ж) инструкции предприятий -изготовителей по монтажу и эксплуатации оборудования для взрывоопасных сред.

Экспертизе промышленной безопасности подлежат также отклонения от проектной документации в процессе строительства и изменения, вносимые в проектную документацию, в соответствии с требованиями [4 ] .

Экспертиза промышленной безопасности проводится в соответствии с правилами [4 ] организациями, уполномоченными на проведение экспертизы промышленной безопасности в порядке, установленном действующим законодательством Российской Федерации.

5Выбор электрооборудования для взрывоопасных зон

6Электрические машины

6. 1 Во взрывоопасных зонах любого класса могут применяться электрические машины при условии, что их уровень взрывозащиты выбран в зависимости от класса взрывоопасной зоны и удовлетворяет требованиям ГОСТ IEC 60079 -14 -2013, подразделы 5.3, 5.4.

6. 2 Вращающиеся электрические машины, применяемые во взрывоопасных зонах, должны удовлетворять требованиям ГОСТ IEC 60079 -14 -2013 , подраздел 5. 11 .

6. 3 При выборе вращающихся электрических машин следует учитывать по крайней мере следующие показатели:

• режим работы ( S1-S10 согласно ГОСТ IEC 60034 -1);
• диапазон изменения напряжения и частоты питания;
• передачу тепла от приводного оборудования (например, насоса);
• ресурс подшипников и смазочных масел.

Зависимости должны показывать значения времен задержки при пуске из холодного состояния для температуры окружающего воздуха 20 °C и отношениях значений пускового тока ( I A / I N ) по крайней мере от 3 до 8. Время срабатывания защитных устройств должно быть равно этим значениям времени задержки с погрешностью ±20 %.

Для электрических машин с другими видами взрывозащиты должны выполняться требования всех частей ГОСТ IEC 60079.

Электродвигатели вентиляторов, включаемых перед началом работы котельной установки, и их пускатели, выключатели и др., если они размещены внутри помещений котельных установок, должны быть взрывозащищенными и соответствовать категории и группе взрывоопасной смеси.

7Электрические аппараты и приборы

Во взрывоопасных зонах 2б, 22а, 22б, 22в следует применять электрические соединители со степенью защиты от внешних воздействий не ниже IP 66.

Для электрооборудования, применяемого в зонах, опасных по воспламенению горючей пыли, не допускается применять вилки и их составные части, остающиеся под напряжением при отсутствии контакта с вилкой согласно ГОСТ IEC 61241 -1-12011, пункт 17.4.

Примечание -Соединители, применяемые для взрывозащиты «искробезопасная цепь « i », не допускается классифицировать как соединители.

• а) иметь механические, электрические или другие блокировки, исключающие возможность их разъединения при подаче напряжения на контакты. Переключатели для выполнения таких операций должны удовлетворять требованиям ГОСТ 31610.15 или иметь один или несколько видов защиты, указанных в ГОСТ 31610.0;
• б) быть заблокированы механически для предупреждения непреднамеренного разъединения при условии, что вилки и штепсельные розетки используются для подключения только одного устройства, а на электрооборудовании должна быть нанесена предупредительная надпись «ПРЕДОСТЕРЕЖЕНИЕ -НЕ РАЗЪЕДИНЯТЬ ПОД НАПРЯЖЕНИЕМ» (см. ГОСТ 31610.15 -201 4, пункт 24.3.1).

• штепсельная розетка под напряжением;
• вилка и розетка разрывают номинальный ток с задержкой времени, достаточной для погашения дуги;
• электрические соединители согласно ГОСТ IEC 60079 -1 сохраняют взрывонепроницаемость во время гашения дуги;
• оставшиеся под напряжением контакты после разъединения должны быть защищены одним из специальных видов защиты, указанных в ГОСТ 31610.0.

C борки зажимов необходимо выносить за взрывоопасные зоны. При технической необходимости применения их во взрывоопасных зонах они должны соответствовать требованиям ГОСТ IE С 60079 -14.

• 1 ) к ним не подключены другие, искроопасные цепи;
• 2 ) они закрыты крышкой и опломбированы;

3 ) их изоляция не менее трехкратного значения номинального напряжения искробезопасной цепи, но не менее 500 В.

8Электрические грузоподъемные механизмы

Электрооборудование кранов, талей, лифтов и т. п., находящихся во взрывоопасных зонах любого класса и участвующих в технологическом процессе, должно удовлетворять требованиям таблиц 5.2 и 5.3 для передвижных установок.

Использование такого оборудования разрешается только при отсутствии взрывоопасных концентраций во время работы грузоподъемных механизмов.

9Распределительные устройства, трансформаторные и преобразовательные подстанции

Не разрешается их примыкание более чем одной стеной к помещению со взрывоопасной зоной класса 1а, а также к помещению с тяжелыми и сжиженными горючими газами взрывоопасных зон классов 2а и 2б.

Не разрешается сооружать РУ, ТП (в том числе КТП), ПП не примыкающими ни одной стеной к взрывоопасным зонам классов 0 , 20а, 20б, 20в.

При больших затратах для сооружения отдельно стоящих зданий РУ, ТП и ПП допускается сооружение РУ, ТП и ПП, примыкающих одной стеной к взрывоопасной зоне. В таком случае в РУ, ТП и ПП уровень пола, а также дно кабельных каналов и приямков должны быть выше уровня пола смежного помещения с взрывоопасной зоной и поверхности окружающей земли не менее чем на 0,15 м. На маслосборные ямы под трансформаторами данное требование не распространяется.

Таблица 9.1

Примечания

• 1 Расстояния, указанные в настоящей таблице, считаются от стен помещений, в которых взрывоопасная зона занимает весь объем помещения, от стенок резервуаров или от наиболее выступающих частей наружных взрывоопасных установок до стен закрытых и до ограждений открытых РУ, ТП и ПП. Расстояния до подземных резервуаров, а также до стен ближайших помещений, к которым примыкает взрывоопасная зона, занимающая неполный объем помещения, могут быть уменьшены на 50 %.
• 2 Для рационального использования и экономии земель отдельно стоящие РУ, ТП и ПП (для помещений со взрывоопасными зонами и наружных взрывоопасных установок с легкими горючими газами и ЛВЖ, с горючими пылью или волокнами) допускается применять в порядке исключения, когда по требованиям технологии не представляется возможным применять РУ, ТП и ПП, примыкающие к взрывоопасной зоне.
• 3 Установки со сжиженным аммиаком следует относить к установкам с легкими горючими газами и ЛВЖ.

• 1 ) Во ВРУ, ТП и ПП должна быть установлена приточно -вытяжная вентиляция, независимая от помещений с взрывоопасными зонами.
• 2 ) В РУ, ТП и ПП, которые примыкают одной стеной к взрывоопасным зонам классов 1а, 1г, а т акже к взрывоопасным зонам классов 2а, 2б с тяжелыми или сжиженными горючими газами, необходимо предусмотреть приточную вентиляцию с механическим побуждением с пятикратным обменом воздуха в час, позволяющую обеспечивать небольшое избыточное давление в РУ, ТП и ПП.

3) Стены РУ, ТП и ПП, примыкающие к взрывоопасным зонам, должны быть сооружены из несгораемого материала с пределом огнестойкости не менее 0,75 ч, быть пылегазонепроницаемыми, не иметь окон и дверей.

4) В стенах РУ, ТП и ПП, примыкающих к взрывоопасным зонам классов 2а, 2б с легкими горючими газами и ЛВЖ, а также к взрывоопасным зонам классов 21а, 21б, 21в, 22а, 22б, 22в, разрешается устраивать отверстия для ввода кабелей и труб электропроводки в РУ, ТП и ПП с установкой разделительных уплотнений согласно [8] .

Вводы электропроводки в РУ, ТП и ПП из взрывоопасных зон классов 1а, 1г и из взрывоопасных зон классов 2а, 2б с тяжелыми или сжиженными горючими газами необходимо выполнять через наружные или смежные стены помещений без взрывоопасных зон.

5) Выходы из РУ, ТП и ПП требуется выполнять с учетом требований по пожарной безопасности, установленных в [2].

6) Удаление по вертикали и горизонтали от наружных дверей и окон РУ, ТП и ПП до дверей и окон помещений, находящихся во взрывоопасных зонах классов 1а, 2а, 21а, 21б, 21в, должно быть не менее 4 м до неоткрывающихся окон и не менее 6 м до дверей и открывающих ся окон. Расстояние до заделанных стеклоблоками толщиной не менее 10 см окон не нормируется.

Трансформаторы в герметичном исполнении с усиленным баком без расширителя, с закрытыми вводами и выводами, с охлаждением негорючей жидкостью и маслом разрешается устанавливать в общем помещении с РУ до 1 кВ, не отгораживая трансформаторы от РУ перегородками.

Демонтаж с выкаткой трансформаторов из помещений КТП и комплектных ПП необходимо предусмотреть наружу или в смежное помещение.

1 0 Электропроводки, токопроводы и кабельные линии 10.1 Общие требования

10.1.1 Электропроводки, токопроводы и кабельные линии должны полностью удовлетворять соответствующим требованиям настоящего раздела, ГОСТ IEC 60079 -14 -2013 ( разделы 9, 10 , 16), ГОСТ Р 50571.5.52.

10.1.2 Во взрывоопасных зонах рекомендуется преимущественно применять открытую прокладку бронированных и небронированных кабелей по стенам и строительным конструкциям в коробах, на лотках, профилях, тросах, т. п., а в наружных зонах -на эстакадах и в частично закрытых кабельных галереях по кабельным конструкциям и т.п. (см. таблицу 10.5).

10.1.3 Прокладка кабелей в трубах допускается лишь в исключительных случаях. К таким исключениям относятся:

• групповые осветительные сети в зонах классов 1 а, 1г (если нет взрывозащищенных светильников и ответвительных коробок, позволяющих вводить и разделывать бронированные кабели);
• вторичные цепи для оборудования и приборов (датчиков, газоанализаторов и др.), конструкция которых предусматривает только трубный ввод;
• использование труб на коротких участках, где они являются каналообразователем, например, при подводе к электрооборудованию, установленному в удалении от стен и колонн в пределах одного помещения;
• на технологических эстакадах, где небронированные кабели должны прокладываться только в стальных трубах и коробах;
• в местах, где возможны механические повреждения (передвижение автотранспорта, механизмов и грузов, доступность для посторонних лиц), кабели должны быть защищены по высоте на 2 м от уровня пола или земли и на 0,3 м в земле.

10.1.4 Применение шинопроводов во взрывоопасных зонах классов 0, 1а, 1г, 2г, 20а, 20б, 20в, 21а, 21б, 21в, 22а, 22б, 22в запрещается.

Во взрывоопасных зонах классов 2а и 2б применение шинопроводов допускается при выполнении следующих условий:

• а) шины должны быть изолированы;
• б) во взрывоопасных зонах класса 2а шины должны быть медными;
• в) неразъемные соединения шин должны быть выполнены сваркой или опрессовкой;
• г) болтовые соединения (например, в местах присоединения шин к аппаратам и между секциями) должны иметь приспособления, не допускающие самоотвинчивания; д) шинопроводы должны быть защищены металлическими кожухами, обеспечивающими степень защиты не менее IР31. Кожухи должны открываться только с помощью специальных (торцевых) ключей.
• 10.1.5 Во взрывоопасных зонах любого класса применение неизолированных проводников, в том числе токоподводов к кранам, талям и т. п., не допускается.
• 10.1.6 Через взрывоопасные зоны всех классов не допускается прокладывать не относящиеся к ним транзитные кабели всех напряжений.
• 10.1. 7 Во взрывоопасных зонах заглубленных частей зданий и подвалов запрещается использовать небронированные кабели.

Допускается использование небронированного кабеля в стальном металлорукаве во взрывоопасной зоне 2б и для искробезопасных электрических цепей.

• 10.1. 8 Не должны использоваться во взрывоопасных зонах без установки в кабелепровод кабели с оболочкой с сопротивляемостью к растяжению ниже, чем:
• для термопластичной оболочки: поливинилхлорид (ПВХ) -8,5 Н/мм² , полиэтилен -15,0 Н/мм² ;
• для эластомерной оболочки: хлорсульфированный полихлоропрен, полиэтилен или подобные полимеры -15,0 Н/мм² .

10.1.9 Кабели, прокладываемые открыто во взрывоопасных зонах любого класса, не должны иметь наружных покровов и покрытий из горючих материалов (джут, хлопчатобумажная оплетка, битум и т. п.).

10.1.10 Если кабели подсоединяются к оборудованию, которое подвержено вибрации, их необходимо подсоединять способом, исключающим повреждение изоляции и сохраняющим гибкость кабелей во всем диапазоне температур эксплуатации, либо через гибкие фитинги, с видом взрывозащиты «d». Для исключения передачи взрыва через фитинги из одной части оборудованию в другую концы фитингов должны присоединяться к оборудованию с помощью кабельных вводов с заливкой компаундом или с уплотнительным кольцом, или через специальные разделительные фитинги с заливкой компаундом.

10.1. 11 Кабели в металлической броне рекомендуется защищать автоматическими устройствами контроля сопротивления изоляции или автоматическими устройствами защиты от тока утечки.

10.1.1 2 Металлические системы электропроводки для взрывоопасных зон классов 20а, 20б, 20в, 21а, 21б, 21в, 22а, 22б, 22в должны быть недоступны для пыли при использовании и отвечать требованиям ГОСТ IEC 61241 -14 -2011 , подпункт 10.1.2.3.

1 0.1.1 3 В зонах с низким риском механического повреждения во взрывоопасных зонах классов 20а, 20б, 20в, 21а, 21б, 21в, 22а, 22б, 22в могут быть использованы системы проводки из герметичного металлорукава в оболочке ПВХ пластиката пониженной горючести (нг). Соединения должны отвечать требованиям ГОСТ IEC 61241 -14 -2011 , подпункт 10.1.2.3, или быть неразъемным раструбным соединением.

10.1.14 Соединительные, ответвительные и проходные коробки для электропроводок должны соответствовать следующим требованиям: а) во взрывоопасных зонах классов 1а, 1г -иметь минимальный уровень взрывозащиты « Gb» и соответствовать категории и группе взрывоопасной смеси; б) во взрывоопасных зонах классов 21а, 21б, 21в -допускается применение коробок с уровнем взрывозащиты « Db» соответствующих категорий и групп взрывоопасных смесей. Для осветительных сетей допускается применение коробок в оболочке со степенью защиты IР65; в) во взрывоопасных зонах классов 2б, 22а, 22б, 22в -иметь оболочку со степенью защиты IP54; г) в остальных зонах, опасных по воспламенению горючей пыли, -иметь оболочку со степенью защиты IP6Х.

10.1.15 Во взрывоопасных зонах любого класса запрещается устанавливать соединительные и ответвительные кабельные муфты, за исключением искробезопасных цепей.

• 10.1.16 Во взрывоопасных зонах однофазные электроустановки должны быть защищены от токов КЗ. Для одновременного отключения фазного и нейтрального проводников должны применяться двухполюсные выключатели.

10.2 Выбор кабелей

10.2.1 Во взрывоопасных зонах всех классов должны применяться кабели с определенным видом их исполнения, соответствующие требованиям по нераспространению горения ГОСТ IEC 60332 -22 при одиночной прокладке и ГОСТ IEC 60332 -322 при групповой прокладке.

10.2.2 Допускается применение кабелей с полиэтиленовой изоляцией жилы при наличии оболочки из материала, не распространяющего горение, согласно ГОСТ IEC 60332 -322.

Допускается применение кабелей с изоляцией из сшитого полиэтилена и этиленпропиленовой резины:

• в исполнении « нг» -для наружных установок;
• в исполнениях « нг -LS», « нг -HF » -для внутренних электроустановок.

Изоляция нейтральных и защитных проводников (выполненная отдельной жилой кабеля) должна быть равноценной изоляции фазных проводников.

10.2.3 Кабели, прокладываемые открыто во взрывоопасных зонах всех классов, должны быть не распространяющими горение при групповой прокладке (исполнение « нг (А), (В), (С)» -для наружных установок; « нг (А), (В), ( C ) -LS», « нг (А), (В), (С) -Н F » -в зонах с присутствием людей) и должны иметь разрешительный документ, подтверждающий пожарную безопасность.

Кабельные сети системы противоаварийной защиты (ПАЗ) должны быть выполнены огнестойкими кабелями в соответствии с ГОСТ IEC 60331 -21.

Кабели линии и электропроводки систем противопожарной защиты должны быть огнестойкими в соответствии с требованиями [2], СП 6.13130 и ГОСТ Р 53316.

Кабели, предназначенные для внутренней прокладки во взрывоопасных зонах производственных помещений, должны отвечать требованиям пониженного дымогазовыделения, дымообразования при горении и тлении.

При выборе жил проводников и оболочек кабелей необходимо учитывать их стойкость к окружающей среде.

Дополнительными мероприятиями по предотвращению горения кабелей при прокладке их в кабельных каналах во взрывоопасных зонах классов 22а, 22б, 22в может служить засыпка их песком.

10.2.4 Во взрывоопасных зонах классов 0, 1а, 1г, 2а, 2г, 20а, 20б, 20в, 21а, 21б, 21в следует применять кабели с медными жилами. Во взрывоопасных зонах классов 2б, 22а, 22б, 22в и зонах, опасных по воспламенению горючей пыли, допускается применение кабелей с алюминиевыми жилами.

10.2.5 Допустимые токовые нагрузки на кабели следует принимать с учетом ГОСТ Р 50571.5.52 -2011, раздел 523.

Проводники силовых, осветительных и вторичных цепей в сетях до 1 кВ во всех взрывоопасных зонах должны быть защищены от перегрузок и КЗ, а их сечения должны соответствовать расчетному току.

10.2.6 Сечения проводников должны соответствовать расчетным значениям, но наименьшие допускаемые сечения кабелей с медными и алюминиевыми жилами для прокладки во взрывоопасных зонах всех классов должны быть не менее значений, приведенных в таблице 10.1.

Таблица 10.1

Для соблюдения требований по механической прочности площадь поперечного сечения кабелей для прокладки во взрывоопасных зонах всех классов должна быть не менее значений, приведенных в ГОСТ Р 50571.5.52 -2011, таблица 52.2.

10.2. 7 Провода с алюминиевыми жилами, за исключением искробезопасных установок, следует использовать только с соединительными устройствами соответствующей конструкции, а площадь поперечного сечения жил должна быть не менее 16 мм².

При соединениях следует учесть, что дополнительные средства, используемые для соединения алюминиевых проводов, не должны уменьшать установленного значения путей утечки по поверхности изоляции и электрических зазоров.

Примечания

1 Минимальное значение путей утечки по поверхности изоляции и электрических зазоров определяют с помощью уровня напряжения и ( или) требований к виду взрывозащиты.

2 Необходимо принимать меры, исключающие коррозию от электролита.

10.2. 8 Для искробезопасных цепей допускается применять кабели с медными жилами сечением не менее 0,5 мм² .

10.2.9 Температура поверхности кабеля не должна превышать температурного класса для электрооборудования электроустановки.

10.2. 10 Электрические линии, питающие асинхронные электродвигатели с короткозамкнутым ротором на напряжение до 1000 В, должны быть во всех случаях защищены от перегрузок, а сечения их должны допускать длительную нагрузку не менее 125 % номинального тока электродвигателя.

10. 2 . 11 Во взрывоопасных зонах следует применять герметичные кабели с заполнением внутренних промежутков негигроскопичным полимерным заполнителем, которые гарантируют, что по продольным воздушным полостям распространения газообразных или даже пылеобразных взрывоопасных веществ из взрывоопасных в невзрывоопасные зоны и помещения не произойдет, с учетам испытаний и рекомендаций ГОСТ IEC 60079 -14 -2013 , приложение Е.

В силовых сетях и вторичных цепях напряжением до 1000 В и осветительных сетях напряжением до 380 В, прокладываемых во взрывоопасных зонах, кабели должны иметь круглую форму, отвечающую требованиям взрывозащиты при вводе кабелей в Ех -оборудование:

• для Ex e, Ex n оболочек оборудования необходимо применять полностью заполненные кабели, без воздушных полостей;

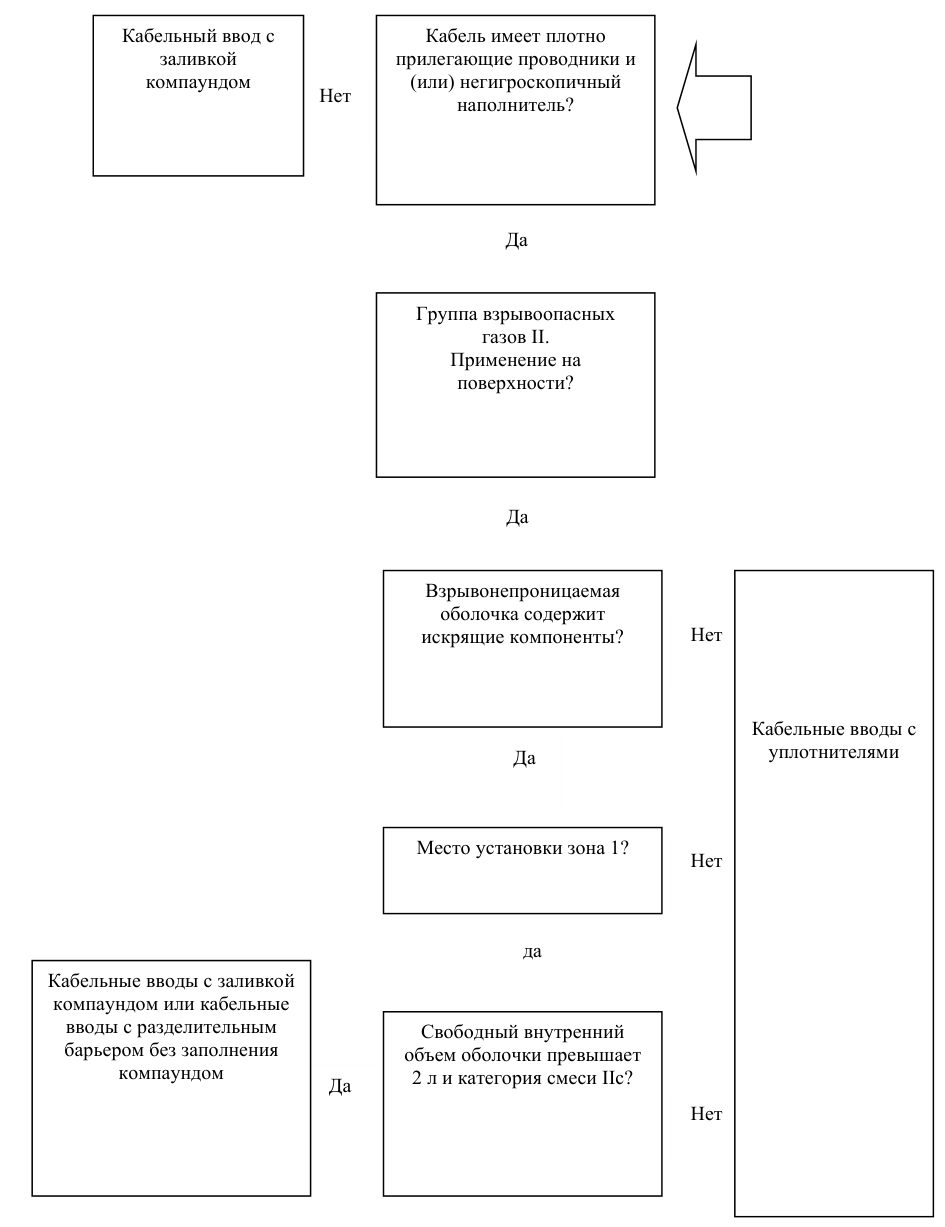

• для Ex d оболочек оборудования необходимо применять только заполненные кабели, без воздушных полостей, устойчивые к взрывной декомпрессии, возникающей при объемной детонации и выгорании взрывоопасной смеси, как в замкнутом, так и в открытом объеме. Теплостойкость кабеля должна быть не ниже 115 °С;
• для оболочек только с защитой «искробезопасная цепь» (комбинации с Ex d и Ex e защитой недопустимы) допускается применение кабелей с продольными воздушными полостями в сердечнике. Это, например, монтажные кабельные скрутки для систем управления, сигнализации, информатизации и связи.

10. 2 . 12 Незащищенные изолированные провода не могут быть применены для токоведущих проводников, если они не проложены внутри в выполненных из негорючих материалов распределительных устройствах, защитных оболочках или трубах, при этом трубы должны обладать локализационной способностью в соответствии с 10.3.2 (см. таблицу 10.2).

10.2. 13 Для переносного или передвижного электрооборудования во всех зонах классов 1 и 2 следует использовать кабели c гибкими медными жилами, имеющие усиленную ПВХ оболочку или другую эквивалентную полимерную изоляцию и оболочку, кабели с усиленной резиновой изоляцией и оболочкой или кабели равноценной конструкции. Жилы кабелей должны иметь поперечное сечение не менее 1, 0 мм². В качестве защитного проводника используется одна из жил питающего кабеля.

10.2.14 В электроустановках с искробезопасными цепями для взрывоопасных зон класса 1a и 1г или 2а искробезопасное электрооборудование и искробезопасные цепи связанного электрооборудования должны отвечать требованиям ГОСТ 31610.11 для уровня « ib» -зоны 1 a и 1г, уровня « ic» -зоны 2а.

• 10.2.15 Силовые кабели для использования в зоне, в которой следует применять оборудование с уровнем взрывозащиты « Gb», должны быть бронированными с медными жилами.

10.3 Система электропроводки в трубах

• 10.3.1 Системы электропроводок в стальных трубах должны соответствовать требованиям ГОСТ Р МЭК 61386.1.
• 10.3. 2 Во взрывоопасных зонах для монтажа трубопроводов электрических сетей следует применять только стальные трубы, обладающие локализационной способностью, и соединительные части к ним (коробки, муфты, переходники, ниппели и т. п.). В таблице 10.2 приведены значения толщины стенки стальной трубы, обеспечивающие ее локализационную способность.

Таблица 10.2

Тонкостенные, а также некондиционные стальные трубы во взрывоопасных зонах применять не допускается.

Трубы для открытой прокладки в помещениях с химически активной средой должны иметь снаружи и внутри антикоррозионное покрытие или должны быть использованы оцинкованные трубы.

• 10 .3.3 В трубопроводах электрических сетей для протягивания кабелей, их соединений и ответвлений должны применяться коробки с соответствующим уровнем взрывозащиты.
• 10 .3.4 Соединение труб между собой, с патрубками коробок и светильниками, а также с аппаратурой и вводными устройствами электродвигателей должно выполняться только на трубной цилиндрической резьбе, профиль и размеры которой должны соответствовать требованиям ГОСТ 6357.
• Во всех соединениях на каждой трубе должно быть не менее пяти полных неповрежденных ниток резьбы.

Применять для соединения сварку не допускается.

• 10 .3.5 Для соединения труб между собой следует применять соединительные стальные прямые муфты. Допускается в порядке исключения применять чугунные муфты.

Применять установочные заземляющие гайки в качестве контргаек не допускается.

• 10 .3.6 Соединение труб различных диаметров между собой или соединение труб с вводными устройствами аппаратов, электродвигателей, имеющих диаметр вводного отверстия, отличный от диаметра вводимой трубы, необходимо выполнять переходниками (адаптерами).
• 10 .3. 7 Присоединения трубопроводов к аппаратам и электрическим машинам должны быть разъемными, что позволяет проводить замену аппаратов и машин без демонтажа труб.
• 10 .3. 8 Разъемы присоединенных трубопроводов могут быть выполнены:
• а) с применением стандартного сгона (патрубка определенной длины, имеющего с одного конца длинную резьбу, а с другого -короткую), ввернутого на короткой резьбе во вводное устройство электрооборудования и соединенного с трубопроводом муфтой и контргайкой. Длина стандартных сгонов (патрубков) приведена в таблице 10.3;

Таблица 10.3

б) отсоединением нажимной муфты от корпуса вводного устройства электрооборудования, если это предусмотрено конструкцией вводного устройства;

• в) свертыванием уплотнительных резьбовых сальниковых гаек вводного устройства, уплотняющих место ввода проводов или кабеля, на длинную резьбу трубопровода .

10.3.9 Открыто прокладываемые трубы для электропроводок во взрывоопасных зонах классов 0, 1а и 1 г при совместной прокладке с технологическими трубопроводами, несущими легковоспламеняющиеся продукты, допускается располагать:

• а) ниже технологических трубопроводов, несущих горючие пары и газы с отношением их плотности к плотности воздуха менее 0,8; б) выше технологических трубопроводов, несущих горючие пары и газы с отношением их плотности к плотности воздуха более 0,8.
• 10 .3.1 0 Открыто прокладываемые электротехнические трубопроводы во взрывоопасных зонах классов 20а, 20б, 20в, 21а, 21б, 21в, 22а, 22б, 22в следует выполнять так, чтобы скопление взрывоопасной пыли на трубах и конструкциях было наименьшим и ее удаление с них не было затруднено. Для этого следует:
• а) трубы прокладывать в один ряд с зазорами между ними и от стен не менее 20 мм;
• б) крепление труб осуществлять на конструкциях с узкими горизонтальными поверхностями.
• 10 .3.1 1 Количество соединительных и ответвительных коробок, устанавливаемых внутри взрывоопасных зон, должно быть по возможности минимальным, и их тип должен соответствовать назначению и классу взрывоопасной зоны.
• 10.3.1 2 Скрытая прокладка трубопроводов заподлицо с поверхностью пола в зонах всех классов не допускается. Трубы должны быть заглублены и защищены слоем цементного раствора толщиной не менее 20 мм.

Установка в полу ответвительных и протяжных коробок не допускается.

• 10 .3.1 3 Электротехнические трубопроводы взрывоопасной зоны класса 2а, 2б и 2г при совместной прокладке с технологическими трубопроводами на эстакадах следует располагать со стороны, свободной от трубопроводов с легковоспламеняющимися продуктами. При этом должна быть исключена возможность попадания технологических продуктов на электротех нические трубопроводы.
• 10 .3.14 Трубопроводы, прокладываемые на высоте, меньшей, чем 2,5 м, над машинами, механизмами, транспортерами и другим вращающимся или движущимся оборудованием, следует жестко закреплять по всей длине; расстояние между местами крепления для всех диаметров труб должно быть не более 2,5 м. В остальных случаях расстояние между местами крепления открыто проложенных труб как на горизонтальных, так и на вертикальных участках не должно превышать значений, указанных в таблице 10.4

Таблица 10 .4

10 .3.15 Трубопроводы, прокладываемые открыто в зонах всех классов, должны быть закреплены на расстоянии, м, не далее:

• а) 0,8 -от электрических машин и аппаратов;
• б) 0,3 -от коробок (допускается крепление с одной стороны);
• в) 1 светильников, установленных на кронштейнах.

Крепление трубопроводов во всех взрывоопасных зонах должно осуществляться скобами, хомутами и т. п.

Крепление трубопроводов без скоб путем непосредственной их приварки к металлическим основаниям (фермам и другим конструкциям), а также крепление к технологическим трубопроводам не допускается.

10.3.16 Проходы в стенах, полах и междуэтажных перекрытиях электропроводки в трубах между разными взрывоопасными зонами и между взрывоопасными и невзрывоопасными зонами должны быть соответствующим образом уплотнены, например с помощью песчаной засыпки, строительного раствора или кабельных проходок, соответствующих ГОСТ Р 53310, так чтобы газы, пары и пыль через щели и зазоры не проникали в соседние помещения.

10 .3. 17 Трубы, собранные в пакеты или блоки в местах прохода сквозь стены, полы и междуэтажные перекрытия, следует располагать с расстоянием между трубами, обеспечивающим свободный доступ к ним при заделке проходов и выполнении разделительных уплотнений.

10.3.1 8 Система электропроводки в трубах должна учитывать сезонные и сейсмические изменения в местах соединения труб и кабелей со зданием, внутри трубопровода должны прокладываться небронированные гибкие провода, сохраняющие свою гибкость при минимальных температурах эксплуатации.

10.3.19 Для электропроводки в трубах допускается использовать изолированные одно -или многожильные кабели без оболочки. Однако если в трубе проложено три кабеля или более, суммарная площадь поперечных сечений кабелей, включая изоляцию, не должна превышать 40 % площади поперечного сечения трубы.

10.3.2 0 Оболочки электропроводки большой протяженности следует обеспечивать соответствующими устройствами для реализации удовлетворительного слива конденсата. Кроме того, изоляция кабеля должна иметь соответствующую водостойкость.

10.3.21 Разделительные уплотнения следует использовать в целях: а) предотвращения проникновения или утечки газов или жидкостей из взрывоопасной зоны в невзрывоопасную зону; б) отделения и ограничения внутренних объемов Ех -электрооборудования.

10.3. 22 Для отделения и ограничения объемов вводных устройств взрывозащищенного электрооборудования необходимо использовать уплотнительные кольца в сальниках, поставляемые комплектно с электрооборудованием в гнездах вводных устройств.

Разделительные уплотнения следует выполнять на трубопроводах в протяжных коробках с локальным испытанием для труб с условным проходом до 50 мм включительно. Для заполнения протяжных коробок следует применять уплотнительный состав или другие мастики или компаунды со схожими характеристиками, главные из которых: отсутствие усадки при отверждении; невосприимчивость к влиянию химических соединений, присутствующих во взрывоопасной среде; негорючесть; хорошая адгезия к материалу изоляции проводников и др.

Использование соединительных и ответвительных коробок для выполнения разделительных уплотнений не допускается.

Коробки для разделительных уплотнений не допускается использовать для соединения кабелей.

При необходимости использования для прокладки кабелей, труб с условным проходом более 50 мм следует применять способы, не требующие установки разделительных уплотнений, то есть ограничивать участок трубной прокладки пределами одной взрывоопасной зоны, не вводить трубу во вводные устройства электроприемников.

10.3.2 3 Разделительные уплотнения должны быть выполнены не далее 200 мм от места ввода труб во взрывоопасную зону:

• а) в местах перехода трубопроводов из взрывоопасных зон высших классов в зоны низших классов -со стороны взрывоопасных зон высшего класса;
• б) в местах перехода из одних взрывоопасных зон в другие одинаковых классов, но содержащих взрывоопасные смеси других категорий или групп, -со стороны зон, содержащих взрывоопасную смесь более высокой категории или группы;
• в) в местах перехода трубопроводов из взрывоопасных зон классов 0, 1а, 1г в невзрывоопасное помещение или наружу -со стороны взрывоопасной зоны.

10.3.24 Установка разделительных уплотнений на трубопроводах не требуется, если:

• а) кабели в трубах выходят из взрывоопасных зон в траншею или канал, засыпаемый песком, или наружу, и далее кабели прокладывают без труб. При выходе трубы наружу конец ее должен быть уплотнен во избежание образования конденсата в трубе;
• б) труба служит защитой кабеля в местах возможных механических воздействий, и оба конца ее находятся в пределах одного помещения.

10.3.25 Разделительные уплотнения в коробках для локальных испытаний, установленные на трубопроводах во взрывоопасных зонах классов 0, 1а, 1г, 2а, 2б, 2г, следует испытывать избыточным давлением 250 кПа (2,5 кгс/см² ), при этом в течение 3 мин допускается падение давления в разделительном уплотнении не более чем до 200 кПа (2 кгс/см² ).

При локальных испытаниях разделительных уплотнений трубопроводы давлением не испытывают.

При установке на трубопроводе для разделительного уплотнения коробки, не предназначенной для локальных испытаний, следует испытывать весь трубопровод, расположенный во взрывоопасной зоне после разделительного уплотнения.

При этом трубопроводы после монтажа проводов и кабелей должны быть испытаны на плотность, включая и разделительное уплотнение, сжатым воздухом избыточным давлением:

• а) в зонах класса 1а -250 кПа (2,5 кгс/см² );
• б) в зонах классов 2а, 21а, 21б, 21в -50 кПа (0,5 кгс/см² ).

При этом в течение 3 мин давление не должно уменьшаться более чем на 50 %.

10.4 Требования к установке. Испытание на закрепление кабеля

10.4.1 Допустимые способы прокладки кабелей во взрывоопасных зонах приведены в таблице 10.5, которой следует пользоваться с учетом требований 10.1 и 10.2 к исполнению кабелей в части их пожарной безопасности: прокладываемых открыто по стенам и строительным конструкциям на скобах, кабельных конструкций, лотках на тросах, кабельных и технологических эстакадах.

Таблица 10.5

* В зоне 0, как правило, применяют трубную электропроводку. При беструбной прокладке кабелей во взрывоопасной зоне класса 0 необходимо предусматривать дополнительную защиту согласно условиям применения (механическую, электрическую, создание окружающей среды).

Примечание -Для искробезопасных цепей во взрывоопасных зонах любого класса разрешаются все перечисленные в настоящей таблице способы прокладки кабелей.

10.4.2 Кабели от щитов станций управления или ТП, установленных вне взрывоопасной зоны, рекомендуется прокладывать по кабельным или технологическим эстакадам к зданиям. После ввода внутрь закрытых или открытых установок кабели следует прокладывать по кабельным конструкциям, которые крепятся к прогонам из угловой стали или из швеллера (при больших потоках кабелей), закрепленным, в свою очередь, к стенам или колоннам на высоте не менее 2 м (рекомендуемая высота -от 2,5 до 4 м).

К электроприемникам кабели следует подводить на так называемых стойках верхней разводки. Рекомендуется не защищать бронированные кабели от механических воздействий на расстоянии до 300 мм от стойки верхней разводки до вводного устройства электроприемника.

Силовые кабели сечением до 16 мм² и контрольные кабели следует прокладывать на лотках и в коробах.

Во всех случаях количество кабелей, прокладываемых на одной конструкции (полке, лотке, коробе), следует выбирать, в том числе исходя из допустимой несущей способности этой конструкции и суммарной нагрузки от веса прокладываемых кабелей.

10.4.3 Сумма площадей поперечных сечений (с изоляцией и оболочкой) кабелей, прокладываемых в одном коробе, не должна превышать: для глухих коробов -35 % внутреннего поперечного сечения короба в свету; для коробов с открываемыми крышками -40 % .

При заполнении кабельной трассы необходимо учитывать категорию кабелей по распространению пламени -А, В, С.

10.4.4 Прокладку кабелей передачи информации и силовых кабелей в одной системе электропроводки или по одной трассе следует выполнять в соответствии с требованиями ГОСТ Р 50571 -4 -44 -2011 , подраздел 444.6.

Кабели различного назначения (например, силовые кабели и кабели передачи информации) не должны находиться в одном пучке. Пучки кабелей различного назначения должны быть отделены друг от друга в отношении электромагнитных воздействий согласно ГОСТ Р 50571 -4 -

44 -2011, пункт 444.6.3.

При монтаже кабельной трассы коробов или лотков с кабелями разных цепей силовые сети рекомендуется размещать над кабелями вспомогательных цепей, информационных цепей и цепей, чувствительных к помехам, с учетом требований ГОСТ Р 50571 -4 -44.

При совместной прокладке в коробе или на лотке кабелей различного функционального назначения их следует разделять перегородкой или разносить по разным сторонам с учетом требований ГОСТ Р 50571 -4 -44.

10.4.5 Прокладка кабелей в каналах, в земле, в траншеях, в блоках не рекомендуется и допускается только при наличии обоснований. При прокладке кабелей во взрывоопасных зонах с тяжелыми или сжиженными газами, как правило, избегают устройства кабельных каналов. При необходимости устройства каналов они должны быть полностью засыпаны песком. Необходимо учитывать, что эксплуатация кабелей в каналах, засыпанных песком, весьма затруднительна.

10.4.6 По эстакадам с трубопроводами с горючими жидкостями и ЛВЖ помимо кабелей, предназначенных для собственных нужд, допускается прокладка до 30 бронированных и небронированных силовых и контрольных кабелей, стальных труб с кабелями. Небронированные кабели должны прокладываться в стальных трубах, обладающих локализационной способностью, или в стальных коробах. При этом стальные трубы с кабелями, бронированные кабели и короба с небронированными кабелями следует прокладывать на расстоянии не менее 0,5 м от трубопроводов, по возможности со стороны трубопроводов с негорючими жидкостями.

10.4.7 При числе кабелей более 30 следует прокладывать их по кабельным эстакадам и галереям. Допускается сооружение кабельных эстакад и галерей на общих строительных конструкциях с трубопроводами с горючими жидкостями и ЛВЖ при выполнении противопожарных мероприятий.

10.4. 8 При прокладке кабелей по технологическим эстакадам необходимо выполнять следующие условия: а) огнестойкость кабеленесущих систем должна быть не менее огнестойкости кабельных изделий. Все конструкции эстакад должны быть из негорючих материалов, а кабели должны быть огнестойкими или нераспространяющими горение. Для эстакад, находящихся в эксплуатации, должны быть приняты меры против распространения горения по кабельным трассам, например применение металлических коробов, огнестойких перегородок, устройств пожаротушения (в обоснованных случаях) и др.; б) установка соединительных муфт должна выполняться вне взрывоопасной зоны, при этом муфты должны быть защищены кожухами; в) кабели не следует прокладывать непосредственно под трубопроводами, на которых установлены фланцы и задвижки. В местах их установок кабели должны быть защищены от попадания на них продуктов из трубопроводов; г) для монтажа и обслуживания кабелей должны быть предусмотрены зоны монтажа, по всей высоте от земли, позволяющие вести монтаж механизированным способом. Ширина зоны должна быть не менее 1 м; д) при установке кабельных конструкций на высоте более 4,5 м должны быть предусмотрены проходы обслуживания (проходные эстакады); е) необходимость выполнения защиты кабелей от механических повреждений определяется исходя из условий внешних воздействий; ж) прокладка взаиморезервируемых кабелей, относящихся к электроприемникам особой группы первой категории по надежности электроснабжения, на одной технологической эстакаде не рекомендуется. В обоснованных случаях допускается прокладка этих линий по независимым кабельным трассам, разделенным в противопожарном отношении, проложенным в разных коробах из негорючих материалов с расстоянием в свету между коробами не менее 1 м или разделенных огнедугостойкой противопожарной перегородкой, защищающей резервные кабели при пожаре.

10.4.9 Во взрывоопасных зонах всех классов основные трассы кабелей следует располагать на высоте не менее 2 м от уровня пола, земли или площадки обслуживания; рекомендуемая высота расположения трасс -2,5 -4 м.

10.4. 10 Кабельные трассы должны быть выбраны такими, чтобы избежать возможности попадания на кабели химически активных продуктов их технологических трубопроводов.

10.4.11 Во взрывоопасных зонах в производственных помещениях расстояние между кабелями и параллельно уложенными с ними газопроводами, трубопроводами с ЛВЖ или горючими жидкостями должно быть не менее 1 м, а прочими трубопроводами -не менее 0,5 м.

В местах пересечений расстояние между кабелями и трубопроводами должно быть не менее 0,5 м.

Для случаев пересечения трубопроводов одиночными кабелями или кабельных трасс одиночными трубопроводами допускается уменьшение этого расстояния до 0,25 м. В местах пересечений кабели должны быть защищены от механических повреждений, перегрева и пролива на них жидкостей из трубопроводов.

10.4. 12 В качестве устройств защиты кабелей от механических воздействий следует использовать перфорированные монтажные профили, короба, кожухи из листовой стали толщиной не менее 1 мм.

10.4.13 В зонах классов 20а, 20б, 20в, 21а, 21б, 21в, 22а, 22б, 22в прокладку кабелей следует выполнять по кабельным конструкциям, имеющим узкие горизонтальные поверхности, ограничивающие скопление пыли; на подвесках, по лоткам и профилям, установленным на ребро -на расстоянии от стены не менее 20 мм.

10.4. 1 4 При монтаже искробезопасных электрических цепей следует учитывать их принципиальные особенности. По сравнению с электроустановками остальных видов искробезопасную электрическую цепь необходимо защищать от проникновения энергии из других электрических источников таким образом, чтобы не выходить за пределы безопасной энергии в цепи даже в случае возникновения в ней обрывов, КЗ или замыкания на землю.

10.4.15 Электроустановки с искробезопасными электрическими цепями должны быть спроектированы таким образом, чтобы на их искробезопасность не оказывали неблагоприятное воздействие внешние электрические или магнитные поля, например, от близлежащих воздушных линий электропередачи или сильноточных одножильных кабелей. Для этого необходимо использовать экраны и (или) изгибы жил или обеспечивать требуемое удаление от источника электрического или магнитного поля.

10.4.16 Кабели искробезопасных цепей как во взрывоопасной зоне, так и вне ее должны отвечать одному из следующих требований: а) кабели искробезопасных электрических цепей должны быть отделены от всех кабелей искроопасных цепей; б) кабели искробезопасных электрических цепей должны быть проложены так, чтобы исключить возможность их механического повреждения; в) кабели искробезопасных электрических цепей должны быть бронированными, заключенными в металлическую оболочку или экранированными.

Проводники искробезопасных электрических цепей в одном и том же пучке или канале должны быть отделены промежуточным слоем изоляционного материала или заземленной металлической перегородкой. Никакого разделения не требуется, если для искробезопасных цепей используют металлические экраны.

Кабели с искробезопасными цепями для уровней взрывозащиты оборудования Gb или Gc и Db или Dc следует прокладывать в отдельном лотке от других искробезопасных цепей на расстоянии не менее 10 см.

Искробезопасные цепи следует прокладывать отдельно от цепей внешнего заземления.

10.4.1 7 Кабели, содержащие искробезопасные электрические цепи, должны быть промаркированы. Если оболочки или покрытия кабелей маркируются цветом, следует применять синий цвет. Кабели, имеющие такую маркировку, не допускается использовать для других целей. Если кабели искробезопасных электрических цепей бронированы, помещены в металлическую оболочку или экранированы, маркировка кабелей искробезопасных электрических цепей не требуется.

Внутри измерительных стоек и шкафов управления, коммутационной аппаратуры, распределительных устройств и т. д., где возможно перепутывание между собой кабелей искробезопасных и искроопасных электрических цепей при наличии нейтрального проводника, имеющего расцветку, выполненную синим цветом, следует принимать меры альтернативной маркировки, включающие:

• объединение жил в общем жгуте с бандажом, окрашенным в голубой цвет;
• применение этикеток;
• отчетливое структурное и пространственное разделение.

10.4.1 8 Все кабели должны быть помечены маркировочными бирками на входе в коробку и выходе из нее, бирки должны содержать информацию о номере цепи по проекту, максимальном напряжении и максимальном токе согласно проекту. Бирки должны располагаться на расстоянии не более 30 см на входе в коробку и выходе из нее. Бирки должны быть изготовлены из материалов, устойчивых к воздействиям окружающей среды (например, из нержавеющей стали или полимера).

10.4.19 Кабельные линии должны выдержать испытания на крепление кабеля к кабельному вводу и к кабельной проходке, при испытаниях усилия натяжения кабеля в ньютонах должны быть равны:

• 20кратному значению диаметра (в миллиметрах) образца кабеля, если кабельный ввод сконструирован для круглого кабеля;
• 6 -кратному значению (в миллиметрах) периметра кабеля, если кабельный ввод сконструирован для некруглого кабеля.

Крепление кабеля с цепями напряжения 220 В переменного тока или 42 В постоянного тока и выше к кабельному вводу для Ex d оболочек должно выдерживать испытания усилия натяжения, равное 20 -кратному значению диаметра (в миллиметрах) образца кабеля, если кабельный ввод сконструирован для круглого и некруглого кабелей.

Крепление кабеля с цепями напряжения 380 В переменного тока или 42 В постоянного тока и выше к кабельному вводу для корпусов других видов взрывозащиты должно выдерживать испытания усилия натяжения, равное 20 -кратному значению диаметра (в миллиметрах) образца кабеля, если кабельный ввод сконструирован для круглого и некруглого кабелей.

Крепление кабеля с линиями систем ПАЗ должны выдерживать испытания усилия натяжения, равное 20 -кратному значению диаметра (в миллиметрах) образца кабеля, если кабельный ввод сконструирован для круглого и некруглого кабелей.

Прочие кабельные линии могут иметь дополнительное закрепление кабеля для предотвращения механического повреждения, растягивающих усилий и скручиваний, должны выдержать испытания на крепление кабеля к кабельному вводу, проводимые с 25 % нагрузок, указанных выше. Кабельные линии, имеющие дополнительное закрепление кабеля для предотвращения механического повреждения, растягивающих усилий и скручиваний, должны снабжаться биркой «Опасно. Не тянуть кабель», предостерегающей от механических воздействий на кабель.

10. 5 Проходы кабелей сквозь стены и перекрытия

Толщина стен и перекрытий в местах прохода кабелей во всех случаях должна быть не менее 250 мм. Кабели с обеих сторон прохода должны быть жестко закреплены на расстоянии не более 500 мм.

10.5. 3 В зависимости от пересекаемой конструкции (перекрытия, внутренние стены и т. п.) и класса взрывоопасной зоны рекомендуются способы выполнения узлов прохода кабелей, приведенные в 10.5.3.1 -10.5.3.4.

10.5.3.1 В отрезках стальных труб, в которых кабели уплотняются легкопробиваемыми составами и теплоизоляционными волокнистыми материалами:

• а) проходы через перекрытия, покрытия и наружные стены во взрывоопасных зонах всех классов;
• б) проходы через внутренние стены взрывоопасных зон классов 0, 1а, 1г, 2а, 2б, 2г при количестве кабелей до пяти включительно;
• в) проходы через внутренние стены взрывоопасных зон остальных классов.
• 10.5.3.2 В стальных коробах, засыпаемых песком, при количестве кабелей более пяти:
• а) проходы через внутренние стены взрывоопасных зон классов 0, 1а, 1г, 2а, 2б, 2г;
• б) проходы через внутренние стены взрывоопасных зон классов 20а, 20б, 20в, 21а, 21б, 21в, 22а, 22б, 22в с вертикальным выходом кабелей при условии периодической очистки коробов от осевшей пыли.
• 10.5.3.3 В проемах, в которых кабели уплотняются легкопробиваемыми несгораемыми и волокнистыми теплоизоляционными материалами, а также противопожарными мастиками, герметиками и другими огнезащитными материалами.
• 10.5.3.4 В перекрытиях патрубки следует жестко закреплять, промежутки между патрубками и проемом следует заделывать цементным раствором с обеспечением пылегазонепроницаемости мест заделки.

Для уплотнения кабеля в патрубке рекомендуется использовать следующие материалы:

• супертонкая муллито -кремнеземлистовая (каолиновая) вата МКРВ по ГОСТ 23619, базальтовое волокно или шнур для набивки средней части патрубка вокруг кабеля; толщина указанной набивки должна быть порядка 50 -60 мм;
• легкопробиваемый несгораемый состав, например раствор цемента с песком 1:7; глины с песком 1:3 для набивки остальной части патрубка.

Отношение диаметра кабеля к внутреннему диаметру патрубка должно быть равно или меньше 0,5.

Допускается выполнение уплотнения кабеля в патрубке герметизирующей мастикой для кабельных проходок, обеспечивающей предел огнестойкости 90 мин по ГОСТ Р 53310.

10.7Устройство кабельных вводов и заглушки

10. 7 . 1 Уплотнение внешних проводников должно обеспечиваться одним из следующих способов:

• 1) эластичным уплотнительным кольцом из резины;
• 2) металлическим уплотнительным кольцом;
• 3) заливкой компаундом. 5. 10.7.2 Диапазон температуры окружающей среды для кабельных вводов необходимо принимать по умолчанию от минус 20 °С до плюс 40 °С и эксплуатационную температуру выше плюс 80 °С. Если необходимы другие значения рабочей температуры, то следует проверить на пригодность для использования данные кабельные вводы и связанные части.

10. 7 . 3 Вводные устройства должны соответствовать требованиям, установленным в стандарте на соответствующее электрооборудование, документации, а также:

• типу используемого кабеля (бронированный или небронированный);
• должны быть определены места уплотнения (только по внутренней оболочке или по внешней и внутренней). Если кабельный ввод со взрывозащитой вида «d» используют с бронированным кабелем, кабельный ввод должен быть типа, в котором оплетка или броня закрепляется на вводе, а уплотнение происходит на внутренней оболочке. Для кабеля с диаметром брони менее 0,15 мм и заполнением оплетки не более 70 % (например, оплетка, используемая для коаксиального кабеля) допускается использовать сжатие только на внешней оболочке кабеля;
• допустимый диапазон кабельного ввода должен соответствовать действительным размерам (диаметрам) кабеля по внешней и внутренней оболочкам. Недопустимо использовать уплотнительные ленты или термоусаживаемые трубки для подгонки диаметра кабеля под кабельный ввод;
• кабельный ввод не должен деформировать изоляцию кабеля, так как это может привести к уменьшению сопротивления изоляции и, как следствие, к электрическому пробою;
• необходимо предусмотреть степень защиты IP в соответствии с условиями окружающей среды;
• материал кабельного ввода должен быть выбран стойким к коррозии, если среда эксплуатации достаточно агрессивна. Может быть использован кабельный ввод из нержавеющей стали, оцинкованной стали, никелированной латуни, алюминия или пластика. Не допускается применять сочетания металлов, которые могут привести к контактной коррозии;
• определить необходимость герметизации резьбы на входе в оболочку и уплотнительных колец для обеспечения защиты IP 65 и выше. Соответствующую смазку следует применять при условии, что смазка незатвердевающая и соединяемые части заземлены. 10. 7 .4 Кабельные вводы должны быть установлены таким образом, чтобы демонтаж был возможен только с помощью инструмента. 10. 7 .5 Для предотвращения растягивающих усилий на кабельный ввод и скручивающих усилий, действующих на кабель, необходимо применять дополнительный элемент крепления. Данный элемент крепления должен быть установлен как можно ближе к вводу кабеля (предпочтительнее располагать на расстоянии до 300 мм от конца кабельного ввода). Кабель должен заходить в кабельный ввод прямо без перегиба для исключения возможности нарушения герметичности.

⧉❝10.7.6

Если размер резьбового отверстия отличается от кабельного ввода, необходимо устанавливать взрывонепроницаемый резьбовой адаптер в соответствии с требованиями к виду взрывозащиты. Переходники не должны использоваться вместе с заглушками.

10. 7 . 7 Во взрывонепроницаемой оболочке не должно быть дополнительных отверстий. Неиспользуемые отверстия для кабельных вводов должны быть закрыты взрывонепроницаемыми заглушками, соответствующими ГОСТ IEC 60079 -1 и обеспечивающими степень защиты не ниже степени защиты IP оболочки.

10. 7 . 8 Вводы, переходники или заглушки с защитой вида «t », имеющие цилиндрическую резьбу, следует устанавливать с уплотнительной шайбой между вводным устройством и оболочкой с защитой вида « t ». Количество полных ниток резьбы должно быть не менее пяти . Количество ниток конической резьбы без дополнительного уплотнения должно быть не менее трех для диаметра 1/2 дюйма.

10. 7 .9 Ввод трубных электропроводок в машины и аппараты, имеющие вводы только для кабелей, запрещается. Соединение кабелей и электропроводки в трубах с электрооборудованием следует осуществлять в соответствии с требованиями к виду взрывозащиты этого электрооборудования.

10. 7 . 10 Для передвижного электрооборудования необходимо использовать вводы с маркировкой «X». В документе на ввод с подтверждением прохождения процедуры оценки соответствия должна содержаться дополнительная информация по установке, использованию и техническому обслуживанию оборудования.

10. 7 .1 1 Для бронированных кабелей с минеральной изоляцией требование к длине путей утечки по поверхности изоляции должно обеспечиваться использованием подходящих уплотнительных устройств с минеральной изоляцией с защитой вида «е».

10. 7 .1 2 Выбор вида взрывозащиты вводов, переходников и заглушек в соответствии с видом взрывозащиты оболочки приведен в таблице 10 .6.

Таблица 10 .6

Вид взрывозащиты оборудования	Вид взрывозащиты вводов, переходников и заглушек	Вид взрывозащиты вводов, переходников и заглушек	Вид взрывозащиты вводов, переходников и заглушек	Вид взрывозащиты вводов, переходников и заглушек
Вид взрывозащиты оборудования	Ex d	Ex e	Ex n	Ex t
Ex d	Разрешено применение	-	-	-
Ex e	Разрешено применение	Разрешено применение	-	-
Ex i и Ex nL группы II	Разрешено применение	Разрешено применение	Разрешено применение. Устройство кабельного ввода должно обеспечивать степень защиты оболочки	-
Ex i группы III	-	-	-	Разрешено применение. Устройство кабельного ввода должно обеспечивать степень защиты

				оболочки
Exm	Вид взрывозащиты соединений должен соответствовать используемой системе электропроводки	Вид взрывозащиты соединений должен соответствовать используемой системе электропроводки	Вид взрывозащиты соединений должен соответствовать используемой системе электропроводки	Вид взрывозащиты соединений должен соответствовать используемой системе электропроводки
Ex n , кроме Ex nL (для Ex nR необходимо использование резьбового уплотнителя)	Разрешено применение	Разрешено применение	Разрешено применение	-
Ex o	Вид взрывозащиты соединений должен соответствовать используемой системе электропроводки	Вид взрывозащиты соединений должен соответствовать используемой системе электропроводки	Вид взрывозащиты соединений должен соответствовать используемой системе электропроводки	Вид взрывозащиты соединений должен соответствовать используемой системе электропроводки
Ex pxb, Ex pyb и Ex pzc	Разрешено применение	Разрешено применение	-	-
Ex pD	Разрешено применение	Разрешено применение	-	Разрешено применение
Ex q	Вид взрывозащиты соединений должен соответствовать используемой системе электропроводки	Вид взрывозащиты соединений должен соответствовать используемой системе электропроводки	Вид взрывозащиты соединений должен соответствовать используемой системе электропроводки	Вид взрывозащиты соединений должен соответствовать используемой системе электропроводки
Ex s	Только, если допускается документами, подтверждающими прохождение процедуры оценки соответствия	Только, если допускается документами, подтверждающими прохождение процедуры оценки соответствия	Только, если допускается документами, подтверждающими прохождение процедуры оценки соответствия	Только, если допускается документами, подтверждающими прохождение процедуры оценки соответствия
Ex t	-	-	-	Разрешено применение

Примечания

• 1 Для того чтобы обеспечить степень защиты, может потребоваться уплотнение между кабельным вводом и оболочкой (например, с помощью уплотнительной прокладки или резьбового уплотнителя).
• 2 Для того чтобы обеспечить минимальную степень защиты IP54, резьбовые кабельные вводы при вводе в плату или оболочку толщиной 6 мм и более не нуждаются в дополнительном уплотнении между кабельным вводом и платой или оболочкой при условии, что ось кабельного ввода перпендикулярна к внешней поверхности оболочки.

⧉❝10.7.13

При использовании металлических бронированных кабелей с минеральной изоляцией требование к длине путей утечки по поверхности изоляции должно быть выполнено с использованием соответствующих уплотнительных устройств с минеральной изоляцией, допущенных к применению в порядке, установленном действующим законодательством Российской Федерации. 10. 7 .14 Схема выбора кабельного ввода для оболочки Ex d приведена на рисунке 10.1.

423.1325800.2018

Рисунок 10.1 -Схема выбора кабельного ввода для оболочки Ex d

11Электрические светильники

• 11 .1 Выбор светильников для взрывоопасных зон должен соответствовать ГОСТ IEC 60079 -14.
• 11 .2 Переносные светильники, используемые во взрывоопасных зонах классов 1а, 1г, 2а и в зонах классов 20а, 20б, 20в, 21а, 21б, 21в должны иметь уровень взрывозащиты «Gb», а в зонах классов 2б, 2г, 22а, 22б, 22в -уровни взрывозащиты «Gc» и «Dc».

Для взрывоопасных зон классов 20а, 20б, 20в 21а, 21б, 21в, 22а, 22б, 22в рекомендуется применять светильники, специально предназначенные для взрывоопасных зон со смесями горючих пылей или волокон с воздухом.

При отсутствии таких светильников для взрывоопасных зон классов 20а, 20б, 20в следует применять светильники с уровнем взрывозащиты «Db». При этом светильники для взрывоопасных зон 20а, 20б, 20в, 21а, 21б, 21в, 22а, 22б, 22в должны удовлетворять следующим требованиям: температура поверхности светильника, на которую могут оседать горючие пыли или волокна, должна быть не выше оцененной по соотношениям:

• для горючей пыли в виде облака

• 11 .4 У светильников, устанавливаемых во взрывоопасных зонах, где необходимо проводить обслуживание оборудования, вести видеонаблюдение или снимать показания с приборов, коэффициент пульсации освещения должен быть не более 5 %.
• 11 .5 При расчете количества светильников, устанавливаемых во взрывоопасных зонах, и при выборе их типа и мощности следует обеспечить необходимый уровень освещенности. Уровень освещенности должен нормироваться исходя из напряженности зрительной работы (разряд зрительной работы) согласно СП 52.13330.
• 11 .6 При выборе светильников необходимо учитывать возможность изменения температурного класса при использовании ламп с различной мощностью согласно ГОСТ IEC 600079 -14 -2013, подраздел 5.12.

Примечания

1 Некоторые светильники будут иметь различные температурные классы в соответствии с типом или номинальными характеристиками ламп. Тип или номинальные характеристики ламп должны быть выбраны согласно необходимому температурному классу.

При выборе светильников с заменяемыми лампами необходимо, чтобы они принадлежали к типу, в котором используют только немодифицированные стандартные лампы без дополнительных приспособлений.

• 2 Натриевые лампы низкого давления не следует перемещать во взрывоопасной зоне или устанавливать над ней, так как при разбитой лампе есть опасность воспламенения от натрия.
• В зонах, опасных по воспламенению пыли, не допускается использование ламп, содержащих свободный металлический натрий (например, натриевых ламп, работающих при низком давлении, по ГОСТ Р МЭК 60192). Допускается использовать натриевые лампы высокого давления (например, по ГОСТ Р 53073).

Примечание -В процессе старения некоторые лампы могут образовывать точки нагрева (например, люминесцентные лампы типа HO ), которые могут стать источником воспламенения согласно ГОСТ IEC 600079 -14 -2013, подраздел 5.12.

• для слоя пыли до 5 мм
• для слоя пыли до 12,5 мм оборудования температурного класса T 5 или T 6 или где температура окружающей среды превышает 60 ° C .

Примечания

1 Данное требование сводит до минимума опасность влияния истекшего срока службы лампы.

Контакты для ламп должны быть выполнены из меди.

Лампы (например, двухконтактные, резьбовые соединения на вольфрамовых лампах), использующие непроводящий материал с проводящим покрытием, не допускается использовать, если они не испытаны с оборудованием.

2 Данное требование применяется к современным лампам, в которых контакты или заглушки могут быть сделаны из пластмассы или керамики с проводящим пленочным покрытием.

11 . 10 Для отключения светильников, присоединительная коробка которых допускает транзитную прокладку многофазной групповой сети, следует применять выключатели с соответствующим количеством полюсов, обеспечивающие одновременное отключение всех фаз и нейтрального проводника сети, вводимых в светильник. На корпусах таких светильников необходимо выполнить четкую несмываемую надпись: «380 В».

12Системы электронагрева

12. 2 Компоненты системы электронагрева, имеющие документ, подтверждающий прохождение процедуры оценки соответствия только на компонент (маркированы знаком « U »), допускается использовать исключительно в качестве комплектующих в составе оборудования, если применение компонентов в оборудовании допускается общим документом по взрывозащите, подтверждающим прохождение процедуры оценки соответствия. При этом в маркировке данного оборудования должен быть указан знак «Х» и на табличке оборудования должна быть указана полная маркировка взрывозащиты, включая температурный класс.

12. 3 Электронагреватель должен иметь следующую защиту в дополнение к защите от перегрузок по току, если он не установлен как часть другого оборудования, прошедшего процедуру оценки соответствия (например, нагревательный прибор против образования конденсата электродвигателя): a) в дополнение к защите согласно разделу 7 ГОСТ IEC 60079 -14 -2013 , чтобы ограничить влияние нагрева из -за замыкания и утечки тока на землю, система типа TT или TN должна быть дополнительно защищена устройствами защиты от остаточного тока с номинальным остаточным рабочим током, не превышающим 100 мА.

Примечание -Рекомендуется использовать устройства защиты от остаточного тока с номинальным остаточным рабочим током 30 мА. Дополнительная информация об устройствах защиты от остаточного тока приведена в ГОСТ Р 51326.1;

• б) в системе IT необходимо наличие устройства контроля сопротивления электрической изоляции для отключения питания во всех случаях, когда электрическое сопротивление не превышает 50 Ом/В номинального напряжения.

Примечания

• 1 Требования к защите указаны для ограничения влияния нагрева из -за замыкания и утечки тока на землю, которые обычно встречаются в этих системах.
• 2 Для расчетов КЗ необходимо учитывать ток нагрузки полной цепи электронагревателя.

Требования к системам контроля температуры приведены в таблице 12.1.

Таблица 1 2. 1

• а) применением стабилизированной конструкции, использующей свойство устройства резистивного нагрева к самоограничению температуры;
• б) применением стабилизированной конструкции, системы электронагрева (в специальных условиях применения).

Примечание -В стабилизированной конструкции с уровнями взрывозащиты оборудования Gb и Gc не требуется применять дополнительную защиту от превышения допустимой температуры;

• в) применением защитного устройства согласно ГОСТ IEC 60079 -14 -2013, подраздел 13.4.

Изготовитель должен предоставить в документации, подготовленной согласно требованиям ГОСТ 31610.0, необходимые сведения о соотношении, которые влияют на температуру устройства резистивного нагрева.

Примечание -Для перечислений б) и в) температура устройства резистивного нагрева зависит от соотношений между различными параметрами, к которым относятся (перечень не исчерпывающий):

• диапазон температуры окружающей среды;
• температура среды на входе и выходе или температура изделия;
• нагретая среда с ее физическими свойствами (теплопроводностью, теплоемкостью, кинематической вязкостью, числом Прандтля, относительной плотностью);
• температурный класс;
• теплоотдача;
• удельный тепловой поток, зависящий от физических свойств среды, ее скорости потока, напряжения питания и допустимой температуры поверхности;
• геометрия электронагревателя (расположение отдельных нагревательных элементов, угол установки, переноса тепла).

Примечание -К примерам других параметров для перечисления б) относятся:

• для жидкостей -покрытие устройства резистивного нагрева не менее 50 мм может быть обеспечено с помощью сигнализатора уровня (защита от работы «всухую»);
• для движущихся сред (например, газа или воздуха) -минимальная пропускная способность может быть обеспечена измерителем потока;
• для нагрева изделия -перенос тепла может быть обеспечен установкой устройства нагрева или вспомогательными веществами (теплопроводящей заливкой).

Для уровня взрывозащиты оборудования «eb» защитное устройство должно отключать устройство резистивного нагрева или изделие напрямую или косвенно.

Для уровня взрывозащиты оборудования «ec» защитное устройство должно отключать устройство резистивного нагрева или изделие напрямую или косвенно или обеспечивать срабатывание сигнального устройства, расположенного в непосредственной близости от месторасположения устройства резистивного нагрева.

12. 7 Защитное устройство должно работать в аварийных условиях и должно быть дополнительным и функционировать независимо от любого регулирующего устройства, применение которого может потребоваться в нормальных условиях.

12. 8 Внешняя металлическая оболочка, металлическая оплетка или другой эквивалентный электропроводный материал электронагревателя должен быть присоединен к системе заземления для создания надежной цепи заземления.

В установках, в которых цепь заземления зависит от металлической оболочки, металлической оплетки или другого эквивалентного электропроводного материала, следует учитывать химическое сопротивление материала, если возможно воздействие агрессивных паров или жидкостей.

13Защитное заземление. Система уравнивания потенциалов. Защита от опасного искрения

Металлическое и электропроводное неметаллическое оборудование, трубопроводы должны представлять собой на всем протяжении непрерывную электрическую цепь, которая в пределах взрывоопасной зоны должна быть присоединена к контуру заземления не менее чем в двух точках. Данное требование выполняется организацией перемычек на фланцевых соединениях, а также затяжкой болтов для обеспечения металлосвязи.

Не рекомендуется использовать электроустановки с системой заземления ТТ.

Электрическая установка во взрывоопасной зоне должно быть спроектирована таким образом, чтобы исключить механическое искрение или искрение от трения.

Если заземленная искробезопасная цепь проложена в экранированном кабеле, экран для этой цели должен заземляться в той же точке, что и искробезопасная цепь, которую он экранирует.

Использование металлических и железобетонных конструкций зданий, конструкций производственного и технологического назначения, стальных труб электропроводки, металлических оболочек кабелей и т. п. в качестве защитных проводников допускается только как дополнительное мероприятие.

1 3.21 Над взрывоопасной зоной не допускается располагать следующие системы проводки:

• неизолированные провода;
• открытая проводка;
• воздушная система проводки;
• рельсовая система низкого и сверхнизкого напряжений.

Заземление брони кабелей в ПВХ или резиновой оболочке без наружного покрытия выполняют присоединением проводника заземления брони к наружному зажиму заземления на корпусе вводного устройства.

Броня и металлическая оболочка кабелей должны быть заземлены с двух концов -в щитовом помещении и со стороны вводных устройств электрооборудования (кроме аппаратов, имеющих пластмассовый корпус).

Секции лотков, коробов и металлические полосы, по которым прокладываются кабели, а также стальные трубы электрических сетей должны образовывать непрерывную электрическую цепь (болтовыми соединениями, сваркой, а трубы -с помощью муфт, не применяя сварки, чтобы исключить их прожиг).

14Молниезащита и защита от статического электричества

14. 1 Все объекты, которые имеют взрывоопасные зоны, должны быть защищены от воздействия молнии. Комплекс средств молниезащиты включает устройства защиты от прямых ударов молнии (внешняя молниезащита) и устройства защиты от вторичных воздействий молнии (внутренняя молниезащита).

14. 3 Внутренняя защита от вторичных воздействий молнии осуществляется путем соединения всех металлических элементов объекта с заземляющим устройством. Внутренняя система молниезащиты должна исключать возникновение опасного искрения в защищаемой зоне посредством уравнивания грозовых потенциалов и электрической изоляции между молниеприемником или токоотводом и внутренними системами.

АПриложение А. Классификация взрывоопасных смесей

В современных производствах используются разнообразные горючие вещества, которые в смеси с воздухом могут образовать взрывоопасные смеси. Несмотря на различие физико -химических свойств этих смесей, они могут быть объединены в группы с общими свойствами взрывоопасности, то есть классифицированы, что дает возможность максимально унифицировать конструкции взрывозащиты электрооборудования, методы испытаний, сделать общими принципы маркировки, значительно упростить изготовление и эксплуатацию.

Взрывоопасные смеси с воздухом горючих газов и паров подразделяются:

• на категории -взрывоопасные в зависимости от значения безопасного экспериментального максимального зазора (БЭМЗ) и минимального тока воспламенения (МТВ);
• на группы -в зависимости от значения температуры самовоспламенения.

Примечания

1 БЭМЗ -См. 3.2.

• 2 МТВ -соотношение между минимальным током воспламенения испытуемого газа или пара и минимальным током воспламенения метана.

Взрывоопасные газовые смеси подразделяются на три категории:

I метан на подземных горных работах;

II газы и пары, за исключением метана, на подземных горных работах;

III горючие пыли, горючие летучие частицы.

Газы и пары категории II подразделяются по значениям БЭМЗ и МТВ на подгруппы, приведенные в таблице А.1. Возрастание опасности газов см. в таблице А.2.

Таблица А.1

Таблица А.2

Пыли категории III подразделяются на следующие подгруппы:

III А -горючие летучие частицы;

III В -горючая непроводящая пыль;

III С -горючая проводящая пыль.

Взрывоопасные смеси газов и паров в зависимости от значения температуры самовоспламенения подразделяются на шесть групп (таблица А.3).

Таблица А.3

Дисперсная система, состоящая из твердых частиц размером менее 350 мкм, находящихся во взвешенном или осевшем состоянии, которая в смеси с воздухом в определенной пропорции образует взрывоопасную среду, называется горючей пылью, а среда -пылевоздушной взрывоопасной средой.

Образование взрывоопасной среды возможно только в пределах определенных концентраций горючих веществ в воздухе.

Максимальная и минимальная концентрации в воздухе горючих газов, паров или тумана, горючих пылей или волокон, выше и ниже которых взрыва не произойдет даже при возникновении источника зажигания, называются соответственно верхний (ВКПВ) и нижний (НКПВ) концентрационные пределы распространения пламени.

Примечание -Допускается использование терминов -синонимов «верхний предел воспламенения (ВПВ)» и « нижний предел воспламенения (НПВ)».

Горючие пыли и волокна с НКПВ не более 65 г/м³ отнесены к взрывоопасным, а с НКПВ более 65 г/м³ -к пожароопасным.

Отдельные показатели по воспламенению горючих пылей приведены в ГОСТ IEC 61241 -0.

БПриложение Б. Классификация и маркировка Ех -оборудования

ВПриложение В. Уровни взрывозащиты Exоборудования с учетом риска воспламенения и условий его работы

Библиография

1. [1] Федеральный закон от 21 июля 1997 г. № 116 -ФЗ « О промышленной безопасности опасных производственных объектов»
2. [2] Федеральный закон от 22 июля 2008 г. № 123 -ФЗ «Технический регламент о требованиях пожарной безопасности»
3. [3] ТР ТС 012/2011 Технический регламент Таможенного Союза «О безопасности оборудования для работы во взрывоопасных средах» [ 4 ] Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 14 ноября 2013 г. № 538 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила проведения экспертизы промышленной безопасности» (зарегистрирован в Министерстве юстиции Российской Федерации 26 декабря 2013 г., регистрационный № 30855)
4. [5] РД 34.21.122 -87 Инструкция по устройству молниезащиты зданий и сооружений
5. [6] СО 153 -34.21.122 -2003 Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций
6. [7] Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 11 марта 2013 г. № 96 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» (зарегистрирован в Министерстве юстиции Российской Федерации 16 апреля 2013 г., регистрационный № 28138) [8 ] ПУЭ Правила устройства электроустановок ( 6 -е изд.)
