СВОД ПРАВИЛ СП 99.13330.2016

Издание официальное

Москва 2016

1 ИСПОЛНИТЕЛЬ - ЗАО «ПРОМТРАНСНИИПРОЕКТ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПОДГОТОВЛЕН к утверждению Департаментом архитектуры, строительства и градостроительной политики Минстроя России.

4 УТВЕРЖДЕН приказом Министерства строительства и жилищнокоммунального хозяйства Российской Федерации от 30 декабря 2016 г. № 1029/пр и введен в действие с 1 июля 2017 г.

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 99.13330.2011 «СНиП 2.05.11-83 Внутрихозяйственные автомобильные дороги в колхозах, совхозах и других сельскохозяйственных предприятиях и организациях»

В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте разработчика (Минстрой России) в сети Интернет

© Минстрой России, 2016

Настоящий нормативный документ не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Минстроя России

Дата введения - 2017-07-01

Введение

Настоящий свод правил разработан с учетом требований федеральных законов от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании» [1], от 22 июня 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» [2], от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» [3], от 08 ноября 2007 г. № 257-ФЗ «Об автомобильных дорогах и о дорожной деятельности в Российской Федерации и о внесении изменений в отдельные законодательные акты Российской Федерации» [4] и постановления Правительства Российской Федерации от 28.09.2009 г. № 767 «О классификации автомобильных дорог в Российской Федерации» [5] , а также Постановления Правительства РФ от 15 июля 2013 г. № 598 «О федеральной целевой программе «Устойчивое развитие сельских территорий на 2014 - 2017 годы и на период до 2020 года» [6].

Актуализация свода правил выполнена авторским коллективом ЗАО «ПРОМТРАНСНИИПРОЕКТ» (д-р техн. наук Л.А. Андреева , канд. техн. наук А.Г. Колчанов , инж. И.П. Потапов , инж. А.В. Багинов ).

1Область применения

Настоящий cвод правил устанавливает нормы и правила на проектирование и строительство вновь строящихся и реконструируемых внутрихозяйственных дорог, находящихся на землях сельского поселения (далее - внутрихозяйственные дороги).

Настоящий свод правил не распространяется на автомобильные дороги общего пользования и улицы населенных пунктов, расположенных на территории сельских поселений.

2Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 17.4.3.02-85 Охрана природы. Почвы. Требования к охране плодородного слоя почвы при производстве земляных работ

ГОСТ 17.5.1.03-86 Охрана природы. Земли. Классификация вскрышных и вмещающих пород для биологической рекультивации земель

ГОСТ 17.5.3.04-83 Охрана природы. Земли. Общие требования к рекультивации земель

ГОСТ 3344-83 Щебень и песок шлаковые для дорожного строительства. Технические условия

СП 99.13330.2016

ГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия

ГОСТ 8736-2014 Песок для строительных работ. Технические условия

ГОСТ 9128-2013 Смеси асфальтобетонные полимерасфальтобетонные, асфальтобетон, полимерасфальтобетон для автомобильных дорог и аэродромов. Технические условия

ГОСТ 10060-2012 Бетоны. Методы определения морозостойкости

ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия

ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 11955-82 Битумы нефтяные дорожные жидкие. Технические условия

ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности

ГОСТ 22245-90 Битумы нефтяные дорожные вязкие. Технические условия

ГОСТ 22733-2002 Грунты. Метод лабораторного определения максимальной плотности

ГОСТ 23558-94 Смеси щебеночно-гравийно-песчаные и грунты, обработанные неорганическими вяжущими материалами, для дорожного и аэродромного строительства. Технические условия

ГОСТ 23732-2011 Вода для бетонов и строительных растворов. Технические условия

ГОСТ 25100-2011 Грунты. Классификация

ГОСТ 25192-2012 Бетоны. Классификация и общие технические требования

ГОСТ 25458-82 Опоры деревянные дорожных знаков. Технические условия

ГОСТ 25459-82 Опоры железобетонные дорожных знаков. Технические условия

ГОСТ 25607-2009 Смеси щебеночно-гравийно-песчаные для покрытий и оснований автомобильных дорог и аэродромов. Технические условия

ГОСТ 26633-2015 Бетоны тяжелые и мелкозернистые. Технические условия ГОСТ 27006-86 Бетоны. Правила подбора состава

ГОСТ 30491-2012 Смеси органоминеральные и грунты, укрепленные органическими вяжущими, для дорожного и аэродромного строительства. Технические условия

ГОСТ 31015-2002 Смеси асфальтобетонные и асфальтобетон щебеночномастичные. Технические условия

ГОСТ Р 50970-2011 Технические средства организации дорожного движения. Столбики сигнальные дорожные. Общие технические требования. Правила применения

ГОСТ Р 50971-2011 Технические средства организации дорожного движения. Световозвращатели дорожные. Общие технические требования. Правила применения

ГОСТ Р 51256-2011 Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования

ГОСТ Р 52051-2003 Механические транспортные средства и прицепы. Классификация и определения

ГОСТ Р 52129-2003 Порошок минеральный для асфальтобетонных и органоминеральных смесей. Технические условия

ГОСТ Р 52289-2004 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств

ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования

ГОСТ Р 52398-2005 Классификация автомобильных дорог. Основные параметры и требования

ГОСТ Р 52399-2005 Геометрические элементы автомобильных дорог

ГОСТ Р 52607-2006 Технические средства организации дорожного движения. Ограждения дорожные удерживающие боковые для автомобилей. Общие технические требования

СП 99.13330.2016

ГОСТ Р 52748-2007 Дороги автомобильные общего пользования. Нормативные нагрузки, расчетные схемы нагружения и габариты приближения

  • СП 14.13330.2014 «СНиП II-7-81* Строительство в сейсмических районах» (с изменением № 1)
  • СП 19.13330.2011 «СНиП II-97-76 Генеральные планы сельскохозяйственных предприятий» (с изменением № 1)
  • СП 34.13330.2012 «СНиП 2.05.02-85* Автомобильные дороги»
  • СП 35.13330.2011 «СНиП 2.05.03-84* Мосты и трубы»
  • СП 42.13330.2011 «СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений»
  • СП 45.13330.2012 «СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты»
  • СП 52.13330.2016 «СНиП 23-05-95* Естественное и искусственное освещение»
  • СП 64.13330.2011 «СНиП II-25-80 Деревянные конструкции»
  • СП 78.13330.2012 «СНиП 3.06.03-85 Автомобильные дороги»
  • CП 104.13330.2011 «СНиП 2.06.15-85 Инженерная защита территории от затопления и подтопления»
  • СП 131.13330.2012 «СНиП 23-01-99* Строительная климатология» (с изменением № 2)
  • СанПиН 2.2.1/2.1.1.1200-03 Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов
  • СанПиН 2.1.6.1032-01 Гигиенические требования к обеспечению качества атмосферного воздуха населенных мест
  • СанПиН 2.1.7.1287-03 Санитарно-эпидемиологические требования к качеству почвы
  • СанПиН 2.2.3.1384-03 Гигиенические требования к организации строительного производства и строительных работ

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3Термины и определения

В настоящем своде правил применены термины по СП 34.13330, а также следующие термины с соответствующими определениями:

3.1внутрихозяйственные автомобильные дороги
Местные автомобильные дороги, расположенные в границах сельского поселения, предназначенные для транспортного обслуживания объектов по производству, переработке и сбыту сельскохозяйственной и иной продукции. Внутрихозяйственные автомобильные дороги разделяются на две группы: магистральные и полевые.
3.2внутриплощадочные автомобильные дороги
Дороги, расположенные в границах сельскохозяйственных предприятий (животноводческие комплексы, птицефабрики, тепличные комбинаты и т. п.).
3.3дорожная одежда капитального типа
Дорожная одежда, обладающая наиболее высокой работоспособностью, соответствующей условиям движения и срокам службы дорог высоких категорий.
3.4дорожных одежд классификация
Разделение дорожных одежд по типам исходя из их капитальности, характеризующей работоспособность дорожной одежды.
3.5местные автомобильные дороги в сельских поселениях (внутрихозяйственные дороги*)
Дороги, обеспечивающие транспортную связь между хозяйственными центрами производственных подразделений, населенными пунктами, животноводческими фермами и комплексами, севооборотными массивами, другими производственными объектами, автомобильными дорогами общего пользования.
3.6объекты дорожного сервиса
Здания, строения, сооружения, иные объекты, предназначенные для обслуживания участников дорожного движения по пути следования (автозаправочные станции, автостанции, автовокзалы, гостиницы, кемпинги, мотели, пункты общественного питания, станции технического обслуживания, подобные объекты), а также необходимые для их функционирования места отдыха и стоянки транспортных средств.
3.7основание
Часть конструкции дорожной одежды, расположенная под покрытием и обеспечивающая совместно с покрытием перераспределение напряжений в конструкции и снижение их величины в грунте рабочего слоя земляного полотна (подстилающем грунте), а также морозоустойчивость и осушение конструкции. Следует различать несущую часть основания (несущее основание) и его дополнительные слои.
3.8основание насыпи
Массив грунта в условиях естественного залегания, располагающийся ниже насыпного слоя.
3.9основание выемки
Массив грунта ниже границы рабочего слоя.
3.10особо трудные участки горной местности
Участки перевалов через горные хребты и участки горных ущелий со сложными, сильно изрезанными или неустойчивыми склонами.
3.11покрытие
Верхняя часть дорожной одежды, состоящая из одного или нескольких единообразных по материалу слоев, непосредственно воспринимающая усилия от колес транспортных средств и подвергающаяся прямому воздействию атмосферных агентов. *В дальнейшем тексте настоящего свода правил вместо термина «местные автомобильные дороги в сельских поселениях» применен термин «внутрихозяйственные дороги».
3.12поверхностный водоотвод
Устройства, предназначенные для отвода воды с поверхности дороги; дренажные устройства, служащие для отвода воды с поверхности земляного полотна.
3.13полевые дороги
Пути, необходимые для обеспечения производственных процессов в пределах севооборотных массивов, полей, многолетних насаждений, сенокосов и пастбищ. Примечание - Полевые дороги подразделяют на основные и вспомогательные. Основные полевые дороги имеют значение полевых магистралей. Они обслуживают, как правило, группу полей или целый севооборот и предназначены для перевозок людей, грузов и перегона техники. Их размещают главным образом по коротким сторонам полей. Поэтому основные полевые дороги используют также для технологических целей (заправки агрегатов топливом, водой, семенами, разворота техники). Вспомогательные поперечные дороги, используемые преимущественно как линии обслуживания, размещают по тем сторонам полей, которые расположены ближе к населенному пункту или полевому стану и где более удобно обслуживать сельскохозяйственную технику. Вспомогательные продольные дороги располагают по длинным сторонам полей, межполосных и других рабочих участков. Их основное назначение - вывоз урожая, подвоз удобрений, обслуживание агрегатов при поперечной обработке, обеспечение переездов на другие поля
3.14плодородный слой почвы
Гумуссированные грунты состава от глинистого до супесчаного, удовлетворяющие по физическому и химическому составу требованиям ГОСТ 17.5.1.03.
3.15предприятия по производству мяса, птицы и т. п.
Животноводческие комплексы, птицефабрики и т. п.
3.16расчетная скорость
Наибольшая возможная (по условиям устойчивости и безопасности) скорость движения автомобиля при нормальных условиях погоды и сцепления шин автомобилей с поверхностью проезжей части, которой на наиболее неблагоприятных участках трассы соответствуют предельно допустимые значения элементов дороги.
3.17специфические грунты
Торфяные и заторфованные; сапропели; илы; иольдиевые глины; лессы; аргиллиты и алевролиты; мергели, глинистые мергели и мергелистые глины; трепел; тальковые и пирофиллитовые; дочетвертичные глинистые грунты, глинистые сланцы и сланцевые глины; черноземы; пески барханные; техногенные грунты (отходы промышленности). СП 99.13330.2016
3.18структурные подразделения сельскохозяйственного производства
Бригады, отделения, животноводческие и другие комплексы, полевые станы и т. п.
3.19трудные участки пересеченной местности
Рельеф, прорезанный часто чередующимися глубокими долинами, с разницей отметок долин и водоразделов более 50 м на расстоянии не более 0,5 км, с боковыми глубокими балками и оврагами, с неустойчивыми склонами.
3.20ценные сельскохозяйственные угодья
Относятся орошаемые, осушенные и другие мелиоративные земли, участки, занятые многолетними плодовыми насаждениями и виноградниками, а также участки с высоким естественным плодородием почв и другие приравниваемые к ним земельные угодья.

4Общие положения

4.1
Проектирование, строительство и реконструкцию внутрихозяйственных автомобильных дорог осуществляют в соответствии с [4], СП 19.13330, СП 42.13330, ГОСТ Р 52398 и ГОСТ Р 52399, а также с отраслевыми нормами технологического проектирования Минсельхоза России.
4.2
Разрешение на строительство и реконструкцию внутрихозяйственных автомобильных дорог выдается органом местного самоуправления сельского поселения, на территории которого предполагается осуществлять указанные работы.
4.3
При проектировании сети внутрихозяйственных магистральных дорог должны быть учтены следующие требования:
  • обеспечение круглогодичных транспортных связей с объектами сельскохозяйственной переработки, сельскохозяйственного производства и иного вида производства, а также с объектами социальной инфраструктуры (объекты торговли, культуры и т. п.);
  • увязка проектируемой сети внутрихозяйственных дорог с дорогами общего пользования (муниципальными, федеральными), вновь проектируемыми элементами инженерной инфраструктуры (линиями электропередач, радио- и телефонной сети, газо- и нефтепроводов, магистральных каналов и водопроводов и др.);
  • минимальные капитальные вложения в строительство дорог и дорожных сооружений, снижение эксплуатационных расходов;
  • минимальные транспортные расходы, повышение эффективности использования транспортных средств, своевременное выполнение транспортных работ;
  • создание наилучших условий для правильной организации территории, рационального и полного использования сельскохозяйственных угодий.
4.4
К грузообразующим пунктам относятся хозяйственные центры, животноводческие фермы и комплексы, другие крупные производственные объекты, а также массивы севооборотов, многолетних насаждений и кормовых угодий в хозяйстве.
4.5
Внутрихозяйственные дороги подразделяют на следующие категории, которые приведены в таблице 4.1.

Таблица 4.1 Классификация внутрихозяйственных дорог

Назначение автомобильной дорогиКатего- рияСреднегодовая суточная интен- сивность приведенных транспортных средств, ед. сутТип расчетного транс- портного средства (категория по ГОСТ Р 52051) на перспективный период
1 Дороги, соединяющие админи- стративный центр сельского поселения с дорогами общего пользования и населен- ными пунктами сельского поселенияI всОт 500 до 1500Не менее 10% - грузовые автомобили (N 3 ) общей массой более 12 т
2 Дороги, соединяющие админи- стративный центр и населенные пункты сельских поселений с объектами произ- водства, заготовки, хранения и первичной переработки сельскохозяйственной про- дукции, а также с предприятиями по про- изводству другой продукцииII всОт 300 до 500В составе потока не ме- нее 10 %грузовых транс- портных средств (N 2 ) массой до 12 т
3 Дороги, соединяющие структурные под- разделения сельскохозяйственных пред- приятий и организаций, а также иных предприятий между собойIII всОт 200 до 300Не менее 10 %-грузовые автомобили (N 3 ) общей массой более 12 т
4 Внутренние дороги предприятий по производству мяса, птицы и т. п. (птице-III всОт 50 до 200Не менее 10 %-транс- портные средства (N 1 )
фабрики, животноводческие, тепличные комплексы и т. п.)массой не более 3,5 т
5 Полевые вспомогательные дороги, предназначенные для транспортного об- служивания сельскохозяйственных уго- дий, мастерских и других вспомогатель- ных цеховIV всДо 50Не менее 10 %-грузовые автомобили массой до 12 т
4.6
При определении расчетной интенсивности по прогнозным данным коэффициенты приведения интенсивности движения различных транспортных средств к легковому автомобилю следует принимать по таблице 4.2.

Таблица 4.2 - Коэффициенты приведения различных автомобилей к легковому автомобилю

Тип транспортных средствКоэффициент приведения
Легковые автомобили и мотоциклы, микроавтобусы1,0
Грузовые автомобили грузоподъемностью, т:
не более 2 включ.1,3
св. 2 до 61,4
св. 6 до 81,6
св. 8 до 141,8
св. 142,0
Автопоезда грузоподъемностью, т:
до 12 включ.1,8
св. 12 до 202,2
св. 20 до 302,7
св. 303,2
Колесные тракторы с прицепами грузоподъемностью включ. не более 3,5 т:
с одним1,4
с двумя1,7
с тремя2,0
Колесные тракторы с прицепами грузоподъемностью более 3,5 до 7,0 т включ.:
с одним1,7
с двумя2,0
с тремя2,5
Колесные тракторы с прицепами грузоподъемностью более 7,0 до 10,0 т включ.:
с одним1,9
с двумя2,5
с тремя3,0
Колесные тракторы с прицепами грузоподъемностью 15,0 т и выше: с одним
2,1
с двумя3,0
с тремя3,5
Зерноуборочная машина4,0
Автобусы малой вместимости1,4
То же, средней вместимости2,5
4.7
Перспективный период при назначении категорий дорог, выборе элементов плана, продольного и поперечного профилей принимают равным 15 годам.

Перспективный период для выбора дорожных одежд принимают с учетом межремонтных сроков их службы.

За начальный год расчетного перспективного периода принимают год ввода дороги в эксплуатацию.

4.8
Принимаемые технические решения должны способствовать обеспечению безопасности дорожного движения и повышению транспортноэксплуатационных показателей дороги.
4.9
При проектировании внутрихозяйственных автомобильных дорог необходимо предусматривать мероприятия по охране окружающей среды, обеспечивающие минимальное нарушение сложившихся экологических, геологических, гидрогеологических и других естественных условий. При разработке мероприятий необходимо учитывать бережное отношение к ценным сельскохозяйственным угодьям, зонам отдыха, культурно-историческим объектам и местам расположения лечебно-профилактических учреждений и санаториев. Расположение мостов, конструктивные и другие решения не должны приводить к резкому изменению режимов рек, а сооружение земляного полотна - к резкому изменению режима грунтовых и стока поверхностных вод [7], [8], [9].

Проектные решения должны также предусматривать мероприятия по снижению влияния вредных факторов воздействия движения автотранспортных средств (загрязнение атмосферного воздуха, шум, вибрация) на население и окружающую среду в соответствии с требованиями законодательства в области охраны окружающей среды [10], [11].

4.10
Предоставление земельных участков для размещения автомобильных дорог, зданий и сооружений дорожной и автотранспортной служб, водоотводных, защитных и других сооружений, полос для размещения идущих вдоль дорог коммуникаций осуществляется в соответствии с нормативными правовыми актами по предоставлению земель.

Земельные участки, предоставленные на период строительства автомобильных дорог под притрассовые карьеры и резервы, размещение временных городков строителей, производственных баз, подъездных дорог и других нужд строительства, подлежат возврату землепользователям после их приведения в состояние, соответствующее положениям нормативных документов. Организация строительных работ и санитарно-бытовое обеспечение персонала в целях обеспечения оптимальных условий труда, снижения риска нарушения здоровья работающих, а также населения, проживающего в зоне проведения работ, регламентированы СанПиН 2.2.3.1384.

5Основные технические нормы

5.1Расчетные скорости

5.1.1
Расчетные скорости движения для определения параметров плана, продольного и поперечного профилей, а также других параметров, зависящих от скорости движения, принимают по таблице 5.1.

Таблица 5.1 Рекомендуемые скорости движения

Рекомендуемая расчетная скорость, км/чРекомендуемая расчетная скорость, км/чРекомендуемая расчетная скорость, км/ч
Категория дорогиОсновнаяДопускаемая на трудных участках местностиДопускаемая на трудных участках местности
пересеченнойгорной
I вс705030
II вс604030
III вс404040
IV с303020
5.1.2
При наличии вдоль трассы внутрихозяйственных автомобильных дорог капитальных дорогостоящих сооружений и лесных массивов, а также в случаях пересечения дорогами земель, занятых особо ценными сельскохозяйственными культурами и садами, в пределах населенного пункта, при соответствующем технико-экономическом обосновании допускается принимать расчетные скорости, установленные в таблице 5.1 для трудных участков пересеченной местности.

5.2План и продольный профиль

5.2.1
В качестве элементов трассы, определяющих план и продольный профиль, следует принимать прямые и кривые постоянной и переменной кривизны с линейной и нелинейной закономерностью ее изменения. При назначении элементов плана и продольного профиля в качестве основных параметров для дорог категорий Iвс и IIвс рекомендуется принимать:
  • продольные уклоны - не более 40‰ расстояние видимости:
  • для остановки - не менее 175 м,
  • встречного автомобиля - 350 м; радиусы кривизны:
  • для кривых в плане - не менее 1500 м; для кривых в продольном профиле:
  • выпуклых - не менее 5000 м,
  • вогнутых - не менее 2500 м.
5.2.2
Если по условиям местности не предоставляется возможным выполнить требования 5.2.1 или их выполнение связано со значительными объемами работ и стоимостью строительства дороги, при проектировании допускается снижать нормы на основе технико-экономического сопоставления вариантов с учетом указаний 4.8 и 4.9. При этом предельно допустимые нормы надлежит принимать по таблице 5.2 исходя из расчетных скоростей движения по категориям дорог, приведенных в таблице 5.2.

Таблица 5.2 Расчетные параметры

Параметр плана и продольного профиляЗначение параметров при расчетной скорости движения, км/чЗначение параметров при расчетной скорости движения, км/чЗначение параметров при расчетной скорости движения, км/чЗначение параметров при расчетной скорости движения, км/чЗначение параметров при расчетной скорости движения, км/ч
7060403020
Наибольший продольный уклон (усовер- шенствованные покрытия),‰6070808080
Расчетные расстояния видимости, м: до остановки встречного автомобиля12585554525
2101701109050
при обгоне600500---
Наименьшие радиусы кривых, м: в плане (основные)200150808080
в плане (в трудных условиях)150100603030
в продольном профиле: выпуклых400025001000600400
вогнутых250020001000600400
вогнутых ( в трудных условиях )800600300200100

Примечание - В местах с длительными периодами гололеда продольные уклоны должны быть уменьшены на 20 ‰

5.2.3
Для дорог, располагаемых на трудных участках пересеченной местности, наибольший продольный уклон по сравнению с таблицей 5.2 допускается увеличивать на 20 ‰, на особо трудных участках - на 30 ‰ (кроме автопоездов и тракторных поездов), а радиусы кривых в плане уменьшать на расстояние не более: 15 м - для движения одиночных транспортных средств; 30 м - для движения автопоездов с одним полуприцепом или прицепом; 50 м - для движения автопо- ездов и тракторных поездов с двумя и более прицепами, если эти мероприятия снижают площадь занимаемых земель.

При расчете на массовое движение автопоездов (более 25 % в общем составе движения) наибольший продольный уклон следует принимать не более 70 ‰.

5.2.4
Длину участка с затяжным уклоном в горных условиях определяют в зависимости от величины уклона, но она не должна превышать значений, приведенных в таблице 5.3.

Таблица 5.3 Длина участка с затяжным уклоном

Продольный уклон,‰Длина участка при высоте над уровнем моря, мДлина участка при высоте над уровнем моря, мДлина участка при высоте над уровнем моря, м
100020003000
6015001200800
701200900600
801000600500
90500200150
5.2.5
На трудных участках дорог в горной местности допускаются затяжные уклоны (более 60 ‰) с обязательным включением участков с уменьшенными продольными уклонами (20 ‰ и менее) или площадок для остановки автомобилей с расстояниями между ними не более длин участков, указанных в таблице 5.3.

Размеры площадок для остановки автомобилей определяют расчетом, но с учетом нахождения на ней не менее чем трех-пяти грузовых автомобилей, а выбор места их расположения - из условий безопасности стоянки, исключающей возможность появления осыпей, камнепадов и, по возможности, у источников воды.

Независимо от наличия площадок на затяжных спусках с уклонами более 50 ‰ предусматривают противоаварийные съезды, которые устраивают перед кривыми малых радиусов, расположенными в конце спуска, а также на прямых участках спуска через каждые 0,5-0,7 км. Элементы противоаварийных съездов определяют расчетом исходя из условия безопасной остановки автопоезда.

5.2.6
При радиусах кривых в плане менее 60 м необходимо предусмотреть смягчение наибольшего продольного уклона по 5 ‰ на каждые 5 м уменьшения радиуса кривой.
5.2.7
В трудных условиях пересеченной местности для осуществления обгонов необходимо (по возможности) не реже чем через 2-3 км устраивать на прямых и кривых больших радиусов специальные обгонные участки с обеспеченной видимостью. Минимальную длину обгонного участка принимают в зависимости от расчетной скорости движения на подходах к этому участку, обеспечиваемой геометрическими элементами. Длины обгонных участков приведены в таблице 5.4.

Длина обгонных участков

Таблица 5.4 -

Расчетная скорость, км/ч7060504030
Длина обгонного участка, км0,800,750,600,500,40

Кривизну и ее изменение вдоль трассы назначают из условия плавного сопряжения элементов плана трассы и переломов проектной линии продольного профиля с учетом расчетной скорости, проектных решений по поперечному профилю покрытию проезжей части. При этом следует обеспечить для кривых в плане расстояние видимости, которое принимают по таблице 5.2.

5.2.8
Во всех случаях, где по местным условиям возможно попадание на дорогу с придорожной полосы людей и животных, следует обеспечить боковую видимость прилегающей к дороге полосы на расстоянии 25 м от кромки проезжей части для дорог с расчетной скоростью 70 км/ч и более и 15 м - для дорог с расчетной скоростью не более 70 км/ч.
5.2.9
Для обеспечения двухстороннего движения вне населенных пунктов, а также для разворота автомобилей на автомобильных дорогах с однополосной проезжей частью проектируют площадки для остановки автомобилей в одном направлении.

Расстояния между площадками вне населенных пунктов принимают равными расстояниям видимости встречного автомобиля, но не более 0,5 км. Пересечения и примыкания на однополосных автомобильных дорогах служат местом для разъездов.

Разъезды проектируют на дорогах категорий IIIвс и IVвс в соответствии со схемами, приведенными на рисунке 5.1.

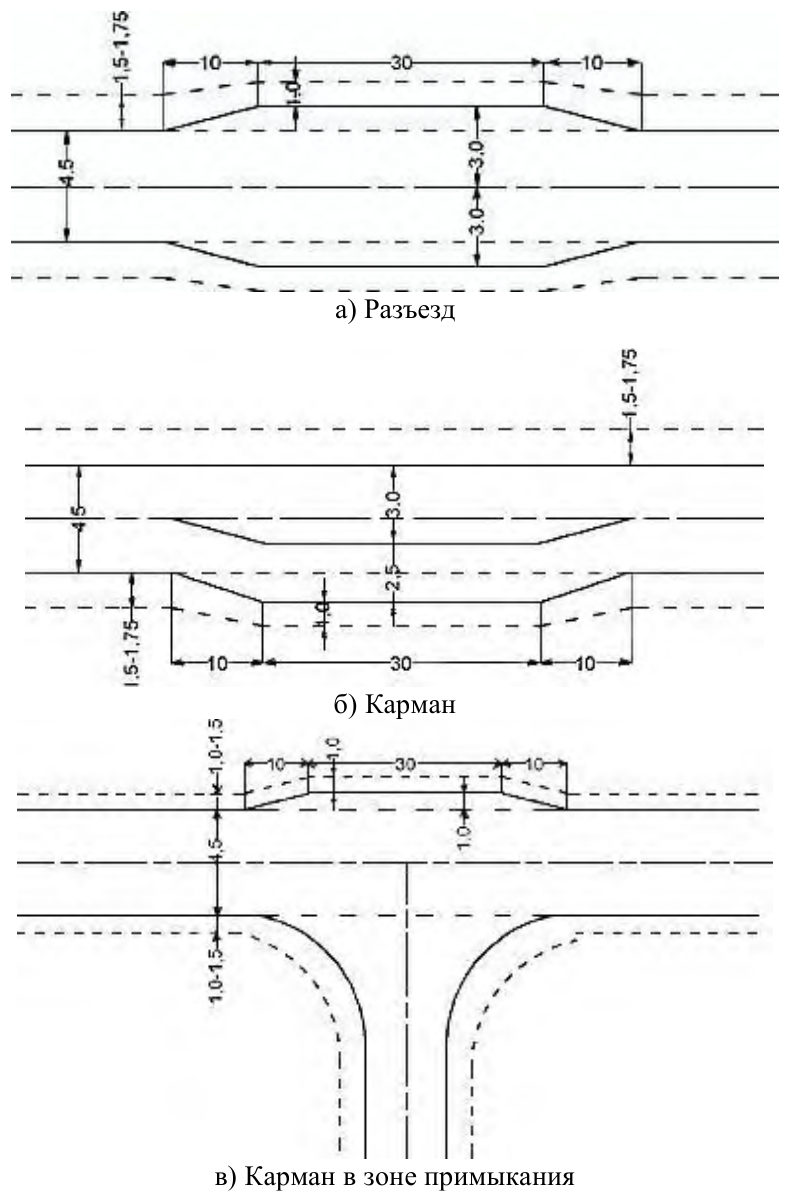

Рисунок 5.1 - Рекомендуемые схемы устройства площадок для разъезда автомобилей на однополосных дорогах

Рисунок 1 из оригинального издания СП 99.13330.2016

Ширину земляного полотна на разъездах принимают не менее 8 м для размещения двух полос движения (каждая 3,0 м) и двух обочин (каждая 1,0 м), а наименьшую длину разъезда - не менее 30 м.

Переход от однополосной проезжей части к двухполосной осуществляют на протяжении не менее 15 м.

5.2.10
Для разворота автомобилей и сельскохозяйственных машин в начальных и конечных пунктах сельских дорог, при необходимости, следует предусмотреть площадки прямоугольной формы размерами 25×25 м или грушевидные и петлевые объезды - радиусом не менее 15 м.

Для крупногабаритных сельскохозяйственных машин и автопоездов указанные размеры должны быть увеличены до размеров, обеспечивающих их безопасный разворот.

5.2.11
Переходные кривые следует предусматривать для дорог категории Iвс при радиусах кривых в плане менее 500 м, а для дорог категорий IIвс и IVвс - при радиусах менее 300 м. Наименьшие длины переходных кривых следует принимать по таблице 5.5.

Таблица 5.5 Наименьшие длины переходных кривых

Элементы кривой в планеЗначения элементов кривой в плане, мЗначения элементов кривой в плане, мЗначения элементов кривой в плане, мЗначения элементов кривой в плане, мЗначения элементов кривой в плане, мЗначения элементов кривой в плане, мЗначения элементов кривой в плане, мЗначения элементов кривой в плане, мЗначения элементов кривой в плане, мЗначения элементов кривой в плане, мЗначения элементов кривой в плане, м
Радиус15306080100150200250300400500
Длина переходной кривой203040455060708090100110
5.2.12
Смежные элементы продольного профиля при алгебраической разности уклонов 10 ‰ и более для дорог Iвс и 20 ‰ и более для дорог категорий IIвс и IVвс следует сопрягать кривыми, радиус которых надлежит принимать в соответствии с 5.2.3.

Смежные кривые в продольном профиле допускается проектировать примыкающими одна к другой без прямых вставок.

5.2.13
В случаях необходимости резкого изменения направления дорог категорий Iвс, IIвс и IVвс в горных условиях допускается устройство серпантина.

Параметры элементов серпантина принимают по таблице 5.6.

Таблица 5.6 - Параметры элементов серпантина

Параметр элементов серпантинаПараметр серпантина при расчетной скорости движения, км/чПараметр серпантина при расчетной скорости движения, км/ч
3020
Наименьший радиус кривых в плане, м3020
Поперечный уклон проезжей части на вираже,‰6060
Длина переходной кривой, м3025
Уширение проезжей части, м2,23,0
Наибольший продольный уклон в пределах серпантина,‰3035
5.2.14
Расстояние между концом сопрягаемой кривой одного серпантина и началом сопрягающей кривой другого серпантина следует принимать возможно большим, но не менее 300 м - для дорог категории Iвс и 200 м - для дорог категорий IIвс и IVвс.
5.2.15
Проезжую часть на серпантине допускается уширять на 0,5 м за счет внешней обочины, а остальную часть уширения предусматривают за счет внутренней обочины и дополнительного уширения земляного полотна.

5.3Поперечный профиль

5.3.1
Основные параметры поперечного профиля проезжей части и земляного полотна автомобильных дорог принимают в зависимости от их категории по таблице 5.7.

Таблица 5.7 Основные параметры поперечного профиля проезжей части

Категория дорогиЧисло полосШирина полосы проезжей части, мШирина краевой полосы, мШирина обочины, мШирина обочины, мШирина зем- ляного полот- на, м (без ограждения)
Категория дорогиЧисло полосШирина полосы проезжей части, мШирина краевой полосы, мУкреп- ленная частьШирина обочины без огражденияШирина зем- ляного полот- на, м (без ограждения)
I вс23,00,50,752,010,0
II вс23,00,50,51,59,0
III вс14,50,50,51,57,5
IV вс14,5/6,0 *--1,06,5/8,0 *

* Параметры дорог приведены для расчетного транспортного средства-зерноуборочной машины.

Примечание - В случае устройства ограждения ширина обочины и земляного полотна увеличивается на ширину ограждения.

СП 99.13330.2016

5.3.2
При стадийном сооружении дороги ширину полосы отвода и параметры искусственных сооружений и земляного полотна рассчитывают на перспективное число полос движения.
5.3.3
Ширину обочин дорог на особо трудных участках горной местности, на участках, проходящих по особо ценным земельным угодьям, а также в местах с переходно-скоростными полосами при соответствующем технико-экономическом обосновании с разработкой мероприятий по организации и безопасности движения допускается уменьшать до 1 м для дорог категорий Iвс, IIвс , IVвс.

На тех участках дорог, где требуется установка ограждений барьерного типа, при регулярном движении широкогабаритных сельскохозяйственных машин (шириной более 2,5 м) ширина земляного полотна должна быть увеличена (за счет уширения обочин) в соответствии с требованиями 10.7.

5.3.4
Ширину земляного полотна, возводимого на ценных сельскохозяйственных угодьях, допускается принимать:
  • 9,0 м - для дорог категории Iвс;
  • 8,0 м - для дорог категории IIвс;
  • 6,5 м - для дорог категории IIIвс.
5.3.5
Ширину проезжей части дорог в пределах средней части вогнутых кривых в продольном профиле, сопрягающих участки продольных уклонов с алгебраической разностью 60 ‰ и более, увеличивают с каждой стороны для дорог категорий Iвс, IIвс, IVвс на 0,25 м по сравнению с нормами, приведенными в таблице 9. Длина участков с уширенной проезжей частью должна быть для дорог указанных категорий не менее 50 м, а переход к уширенной проезжей части следует осуществлять на участке длиной не менее 15 м.
5.3.6
Ширина насыпей автомобильных дорог поверху на участке примыкания к мостам и путепроводам длиной не менее 10 м должна превышать расстояние между перилами искусственных сооружений на 0,5 м в каждую сторону. При необходимости проводят соответствующее уширение земляного полотна, а также проезжей части до ширины проезжей части на мостах с учетом полос безопасности; переход от уширенного земляного полотна к нормативному выполняют на длине 15-25 м.
5.3.7
Проезжую часть предусматривают с двускатным поперечным профилем на прямолинейных участках дорог и, как правило, на кривых в плане радиусом 600 м и более для дорог категорий Iвс и IIвс . На кривых в плане меньшим радиусом предусматривают устройство проезжей части с односкатным поперечным профилем (виражей), исходя из условий обеспечения безопасности движения автомобилей с наибольшими скоростями при данных радиусах кривых.
5.3.8
Поперечные уклоны проезжей части (кроме участков кривых в плане, на которых предусмотрено устройство виражей) принимают в размере:
  • 20 ‰ - для II-III дорожно-климатической зоны;
  • 25 ‰ - для IV дорожно-климатической зоны;
  • 15 ‰ - для V дорожно-климатической зоны.

На асфальтобетонных и цементобетонных покрытиях поперечный уклон принимают от 15 ‰ до 20 ‰.

На гравийных и щебеночных покрытиях поперечный уклон принимают от 25 ‰ до 30 ‰, а на покрытиях из грунтов, укрепленных местными материалами, - от 30 ‰ до 40 ‰.

5.3.9
Поперечные уклоны обочин при двускатном поперечном профиле следует принимать на более чем от 10 ‰ до 30 ‰ поперечных уклонов проезжей части. В зависимости от климатических условий и типа укрепления обочин допускаются следующие величины поперечных уклонов:
  • от 30 ‰ до 40 ‰ - при укреплении с применением вяжущих;
  • от 40 ‰ до 60 ‰ - при укреплении гравием, щебнем, шлаком или замощении каменными материалами;
  • от 50 ‰ до 60 ‰ - при укреплении дернованием или засевом трав. Для районов с небольшой продолжительностью снегового покрова и отсутствием гололеда для обочин, укрепленных дернованием, может быть допущен уклон от 50 ‰ до 80 ‰.
5.3.10
Поперечные уклоны на виражах рекомендуется принимать в соответствии с таблицей 5.8. При этом уклоны виража должны быть не менее поперечного уклона проезжей части на прямых участках.

Таблица 5.8 Поперечные уклоны на виражах

Скорость движения, км/чПоперечный уклон проезжей части на виражах, ‰, при радиусах кривых в плане, мПоперечный уклон проезжей части на виражах, ‰, при радиусах кривых в плане, мПоперечный уклон проезжей части на виражах, ‰, при радиусах кривых в плане, мПоперечный уклон проезжей части на виражах, ‰, при радиусах кривых в плане, мПоперечный уклон проезжей части на виражах, ‰, при радиусах кривых в плане, мПоперечный уклон проезжей части на виражах, ‰, при радиусах кривых в плане, мПоперечный уклон проезжей части на виражах, ‰, при радиусах кривых в плане, мПоперечный уклон проезжей части на виражах, ‰, при радиусах кривых в плане, м
Скорость движения, км/ч50040030025020015010060
70202025304050(40)60(40)60(40)
60--2030404050(40)60(40)
50---2025304060(40)
40---2025304060(40)
302025304060(40)

Если расстояние между двумя смежными закруглениями, обращенными радиусами в одну сторону, меньше суммы длин отгонов виражей для этих закруглений, то между ними предусматривают также непрерывно односкатный профиль с уклоном этих виражей. Если уклоны данных смежных виражей неодинаковы, то предусматривают плавный отгон их разницы. При реконструкции, в целях уменьшения объемов работ по переустройству покрытия, на таких участках трассы допускается принимать переменные значения поперечных уклонов, соответствующие неполным отгонам этих смежных виражей.

5.3.11
Переход от двускатного профиля дороги к односкатному следует осуществлять на предшествующих виражу прямолинейном и криволинейном участках трассы, радиусы кривизны которых больше значений, приведенных в 3.10. Длину участка отгона виража определяют из условия обеспечения минимального и максимального дополнительного уклона наружной кромки проезжей части по отношению к проектному продольному уклону.

На вираже поперечный уклон обочин и уклон проезжей части дороги принимают один и тот же. Переход от нормального уклона обочин при двускатном профиле к уклону проезжей части рекомендуется производить на протяжении 10 м до начала отгона виража.

5.3.12
Для дорог категорий Iвс и IIвс и транспортных средств длиной не более 25 м при радиусах кривых в плане 1000 м и менее необходимо предусматривать уширение проезжей части с внутренней стороны кривой за счет обочин согласно таблице 5.9, при этом ширина обочин после уширения проезжей части должна быть не менее 1 м.

Для дорог категорий IIIвс и IVвс величину уширения проезжей части, установленную в таблице 5.9, надлежит уменьшать вдвое.

Таблица 5.9 Уширения проезжей части

Радиус кри- вой в планеУширение для одиночных автомобилей и автопоездов при расстоянии от переднего бампера до задней оси автомобиля или автопоезда, мУширение для одиночных автомобилей и автопоездов при расстоянии от переднего бампера до задней оси автомобиля или автопоезда, мУширение для одиночных автомобилей и автопоездов при расстоянии от переднего бампера до задней оси автомобиля или автопоезда, мУширение для одиночных автомобилей и автопоездов при расстоянии от переднего бампера до задней оси автомобиля или автопоезда, мУширение для одиночных автомобилей и автопоездов при расстоянии от переднего бампера до задней оси автомобиля или автопоезда, мУширение для одиночных автомобилей и автопоездов при расстоянии от переднего бампера до задней оси автомобиля или автопоезда, мУширение для одиночных автомобилей и автопоездов при расстоянии от переднего бампера до задней оси автомобиля или автопоезда, м
Радиус кри- вой в планедо 7 м автомобиля и 11 м для автопоезда131518202325
1000---0,30,30,40,4
850-0,20,30,30,40,40,5
6500,20,30,30,40,50,60,6
5750,30,30,40,40,50,60,7
4250,30,40,40,60,60,80,9
3250,40,50,50,70,81,01,2
2250,50,60,71,01,11,41,6
1400,70,91,11,41,72,2-
950,81,11,41,92,3--
801,01,31,62,2---
701,11,41,8----
601,31,72,2----
501,52,02,5----
401,82,43,1----
302,33,2-----

Примечание - При движении автопоездов с числом прицепов и полуприцепов, а также расстоянием Ɩ , отличным от приведенных в настоящей таблице, требуемое уширение проезжей части надлежит определять расчетом.

5.3.13
При недостаточной ширине обочин для размещения уширенной проезжей части следует предусмотреть соответствующее уширение земляного полотна. Уширение проезжей части должно быть выполнено в пределах переходной кривой, а при ее отсутствии - на прямом участке, примыкающем к кривой длиной не менее 15 м.

В горной местности в виде исключения допускается размещать уширения проезжей части на кривых в плане частично с внешней стороны закругления. Целесообразность применения кривых с уширениями проезжей части более 2-3 м необходимо обосновать путем сопоставления с вариантами увеличения радиусов кривых в плане, при которых не требуется устройства таких уширений .

5.3.14
Ширину площадок для разъезда по верху земляного полотна следует принимать:
  • 8 м - при ширине транспортных средств не более 3,0 м;
  • 10 м - при ширине транспортных средств от 3,0 м до 6,0 м;
  • 13 м - при ширине транспортных средств от 6,0 м до 8 м.

Участки перехода от однополосной проезжей части к площадке для разъезда должны быть не менее 15 м.

5.3.15
Переход от двухскатного поперечного профиля проезжей части дороги к односкатному профилю на виражах следует осуществлять на протяжении переходной кривой, а при ее отсутствии - на прилегающем к кривой прямом участке.

Дополнительный продольный уклон наружной кромки проезжей части по отношению к проектному продольному уклону на участках отгона виража принимают по таблице 5.10.

Таблица 5.10 Дополнительный продольный уклон

Категория дорогиТип местностиУклон,‰
I вс и II всВ равнинной местности10
IV всВ горной местности20
5.3.16
Расположение автомобильных дорог (проездов, подъездов) на территории сельскохозяйственного объекта следует принимать согласно требованиям СП 19.13330.
5.3.17
Дороги на территории обособленных сельскохозяйственных производств (животноводческие комплексы, птицефабрики, тепличные комбинаты и т. п.) следует проектировать по прямоугольной замкнутой (кольцевой), тупиковой или смешанной схемам. На крупных сельскохозяйственных производственных комплексах предпочтение следует отдавать схемам дорог с кольцевым движением транспортах средств.

При устройстве тупиковых дорог должны быть предусмотрены в конце тупика площадки для разворота транспортных средств, размеры которых следует принимать в зависимости от габаритов транспортных средств и перевозимых грузов, но не менее указанных в 5.12.

5.3.18
Радиусы кривых в плане по оси проезжей части следует принимать не менее 60 м без устройства виражей и переходных кривых.

При намечаемом движении автомобилей и тракторов с полуприцепами, с одним или двумя прицепами радиус кривой допускается уменьшать до 30 м, а при движении одиночных транспортных средств - до 15 м.

Радиусы кривых в плане по кромке проезжей части и уширение проезжей части на кривых при въездах в здания, теплицы и т. п. следует определять в зависимости от расчетного типа подвижного состава, но не менее 15 м.

5.3.19
Поперечный профиль следует проектировать в увязке с проектом планирования и благоустройства территории сельскохозяйственного предприятия и во всех случаях, когда это возможно по архитектурно-планировочным условиям, санитарным требованиям и условиям водоотвода, принимать с обочинами без бортового камня.

При технико-экономическом обосновании и в случаях, обусловленных обеспечением безопасности прохода обслуживающего персонала, соблюдением санитарных требований и необходимостью проектирования закрытого водоотвода (ливневой канализации, закрытых лотков и т. п.), допускается устройство бортового камня и тротуара с одной стороны проезжей части и обочины с другой или устройство бортового камня и тротуаров с двух сторон проезжей части.

СП 99.13330.2016

5.3.20
Поперечные уклоны проезжей части и обочин следует принимать в соответствии с 5.3.8,5.3.9.
5.3.21
Продольные уклоны следует назначать в увязке с проектом вертикальной планировки прилегающей к дороге территории предприятия и принимать, как правило, не менее 5 ‰ и не более 30 ‰. Для дорог, располагаемых в трудных условиях рельефа местности (крутые уклоны, террасное решение вертикальной планировки), при соответствующем обосновании допускается увеличивать продольный уклон до 40 ‰.
5.3.22
Смежные элементы продольного профиля при алгебраической разности уклонов 15 ‰ и более для производственных дорог следует сопрягать кривыми радиусом не менее 600 м для выпуклых кривых и 200 м для вогнутых кривых.

Смежные кривые в продольном профиле допускается проектировать примыкающими одна к другой без прямых вставок.

5.3.23
Дороги для движения тракторов, тракторных поездов, сельскохозяйственных, строительных и других самоходных машин на гусеничном ходу следует предусматривать на совмещенном земляном полотне с раздельными полосами движения для автомобилей и транспортных средств (и самоходных машин) на гусеничном ходу при их нерегулярном (не более 10 единиц в сутки) движении, на подходах к водным преградам, требующих устройства мостов, на участках болот, при проложении дороги по ценным сельскохозяйственным угодьям. Для движения гусеничных транспортных средств и машин в этих случаях допускается использовать одну из укрепленных обочин автомобильной дороги, ширина которой должна быть не менее 4,4 м.

Устройство дорог для движения транспортных средств на гусеничном ходу на обособленном земляном полотне следует обосновать технико-экономическим расчетом.

5.3.24
Ширину полосы движения и обособленного земляного полотна тракторной дороги следует устанавливать согласно таблице 5.11 в зависимости от ширины колеи обращающегося подвижного состава.

Таблица 5.11 Ширина полосы движения и обособленного земляного полотна

Ширина колеи транспортных средств, самоходных и прицепных машин, мШирина полосы движения, мШирина земляного по- лотна, м
2,7 и менее3,54,5
св. 2,7 до 3,14,05,0
" 3,1 " 3,64,55,5
" 3,6 " 5,05,56,5

На тракторных дорогах допускается устройство площадок для разъезда, ширину и длину которых надлежит принимать согласно 5.36.

5.3.25
Тракторные дороги следует проектировать, как правило, грунтовыми серповидного поперечного профиля в нулевых отметках или в насыпях в зависимости от грунтовых условий с обеспечением водоотвода лотками (кюветами) треугольного поперечного сечения.
5.3.26
Продольные уклоны дорог, располагаемых на отдельном земляном полотне, надлежит принимать не более указанных в таблице 5.12.
5.3.27
Элементы продольного профиля при алгебраической разности смежных уклонов более 50 ‰ следует сопрягать кривым радиусом не менее 100,0 м и длиной не менее 20,0 м.
5.3.28
Для тракторных дорог при затяжных продольных уклонах 60 ‰ и более через каждые 500,0 м следует предусмотреть горизонтальные площадки или участки с уклоном не круче 20 ‰ и длиной не менее 50,0 м.
5.3.29
Радиусы кривых в плане для тракторных дорог следует принимать не менее 100,0 м. Для трудных участков радиусы кривых допускается уменьшать до

Таблица 5.12 Продольные уклоны дорог

Продольный уклон,‰Продольный уклон,‰
Направление продольного уклона в грузовом направлениинаибольшийдопускаемый для трудных участ- ков
Подъем4080
Спуск60100

15,0 м при движении тракторных поездов с одним или двумя прицепами и до 30,0 м - с тремя прицепами или при перевозке длинномерных грузов.

5.3.30
При радиусах кривых в плане менее 100,0 м следует предусмотреть уширение земляного полотна с внутренней стороны кривой согласно таблице 5.13.

Таблица 5.13 Уширение земляного полотна

Число тракторов и прицеповУширение земляного полотна, при радиусах кривых в плане, мУширение земляного полотна, при радиусах кривых в плане, мУширение земляного полотна, при радиусах кривых в плане, мУширение земляного полотна, при радиусах кривых в плане, мУширение земляного полотна, при радиусах кривых в плане, м
15305080100
Трактор:
без прицепа1,500,550,350,20-
с одним прицепом2,501,100,650,400,25
с двумя прицепами3,501,650,950,600,45
с тремя прицепами-2,151,300,800,65

6Пересечения и примыкания

6.1
Пересечения внутрихозяйственных автомобильных дорог с автомобильными дорогами общего пользования категорий I и II надлежит принимать в разных уровнях при соответствующем технико-экономическом обосновании. Пересечения внутрихозяйственных автомобильных дорог всех категорий с автомобильными дорогами других категорий общего пользования, а также пересечения внутрихозяйственных автомобильных дорог между собой следует предусматривать в одном уровне.
6.2
Полевые дороги и скотопрогоны при пересечении с дорогами общего пользования категорий I-III следует отводить под ближайшие искусственные сооружения с их соответствующим обустройством.

В случае отсутствия таких сооружений на участках дорог протяженностью более 2 км при необходимости предусматривают их устройство.

Габариты искусственных сооружений для полевых дорог и скотопрогонов при отсутствии специальных требований заинтересованных организаций принимают по таблице 6.1.

Таблица 6.1 Габариты искусственных сооружений

Назначение сооруженийШирина, мВысота, м
Для полевых дорог64,5
Для прогона скота42,5
6.3
Пересечения между собой дорог категории Iвс и примыкания к ним внутрихозяйственных автомобильных дорог других категорий следует предусматривать, как правило, на прямых участках пересекающихся или примыкающих дорог.
6.4
В местах расположения площадок для остановок автобусов на дорогах категории Iмс необходимо предусмотреть переходно-скоростные полосы, параметры которых приведены в таблице 6.2.

Таблица 6.2 Параметры переходно-скоростных полос

Продольный уклон,‰Продольный уклон,‰Длина полос полной ширины, мДлина полос полной ширины, мДлина отгона полос разгона и торможения, м
на спускена подъемедля разгонадля торможения
40-305030
20-354530
00404030
-20453530
-40503030

Примыкания внутрихозяйственных автомобильных дорог категорий Iвс, IIвс и IVвс к дорогам категорий Iвс, IIвс и IVвс и пересечения их между собой допускается предусмотреть в пределах кривых в плане радиусом не менее 100 м при условии обеспечения расчетных расстояний видимости поверхности дороги.

6.5
Пересечения и примыкания следует выполнять под прямым углом ила близким к нему. Пересечения следует проектировать при угле (от направления главной дороги к второстепенной против часовой стрелки) между главной и пересекающей дорогой от 60° до 90°. Рекомендуемые значения: для пересечений - 90°, для примыканий - от 90° до 75°. В обоснованных случаях допускается уменьшение угла пересечения и примыкания не более 45°, а для дорог категории IVвс не более 30°.
6.6
Наименьший радиус кривых в плане при сопряжении дорог в местах пересечений и примыканий следует принимать 15 м. На дорогах категорий Iвс и IIвс при движении автопоездов (более 25 % в составе потока) радиусы кривых следует увеличивать до 30 м.
6.7
Сопряжение дорог в одном уровне следует выполнять с применением переходных кривых, наименьшая длина которых приведена в таблице 6.3.

Таблица 6.3 Наименьшая длина переходной кривой

Радиус круговой кривойНаименьшая длина переходной кривой, мНаименьшая длина переходной кривой, м
Радиус круговой кривойВходнойВыходной
301715
251817
201917
152019
6.8
Расчетные расстояния видимости поверхности дороги в местах пересечений и примыканий внутрихозяйственных автомобильных дорог должны соответствовать установленным в 5.2.1 и 5.2.2.

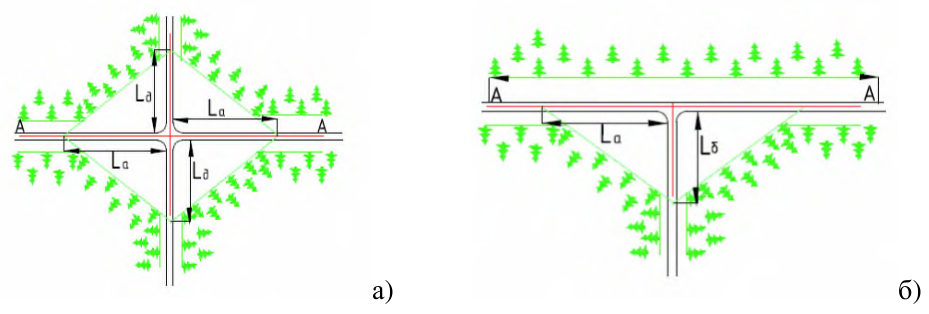

В зоне пересечения или примыкания необходимо обеспечить видимость водителям, подъезжающим по главной и второстепенной дорогам, из условия остановки автомобилей до пересекаемых полос движения (см. рисунок 6.1). б)

Рисунок 2 из оригинального издания СП 99.13330.2016
  • а) - на пересечениях автомобильных дорог в одном уровне; б) - на примыканиях автомобильных дорог в одном уровне; L a и L д - расстояние видимости поверхности дороги; L б - расстояние боковой видимости; граница зоны видимости показана пунктиром

Рисунок 6.1 - Схемы обеспечения видимости

6.9
Расстояния видимости поверхности дорог L a и L д должны соответствовать расчетным скоростям движения на пересекаемых дорогах (А-А и Д-Д) и продольным уклонам на подходах (см. таблицу 6.4).

Таблица 6.4 Минимальные расстояния видимости поверхности дороги

Примечание - Расположение глаз водителя принимают на расстоянии 1,75 м от кромки проезжей части и на высоте 1,20 м над проезжей частью.

Расчетная скорость, км /часРасчетная скорость, км /часРасчетная скорость, км /часРасчетная скорость, км /час
Продольный уклон,‰70605040
Минимальные расстояния видимости поверхности дороги, мМинимальные расстояния видимости поверхности дороги, мМинимальные расстояния видимости поверхности дороги, мМинимальные расстояния видимости поверхности дороги, м
Плюс 4090655040
Плюс 2095705545
0100756050
Минус 20105806555
Минус 40110857060
6.10
Расстояние обзорности L обз принимают в соответствии с рисунком 6.2 в размере:
  • 300 м - при скорости движения по главной дороге 70 км/ч;
  • 200 м - при скорости движения по главной дороге 60 км/ч;
  • 100 м - при скорости движения по главной дороге 40 км/ч.

СП 99.13330.2016

Указанные расстояния обеспечивают обзорность водителям в зоне пересечения при условии остановки автомобиля на второстепенной дороге на расстоянии 10 м от кромки проезжей части главной дороги.

Боковое расстояние видимости на съездах следует принимать не менее 15 м при расчетных скоростях не более 60 км/ч и не менее 20 м - более 60 км/ч.

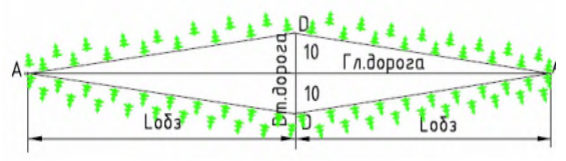

Рисунок 6.2 - Схема видимости по главной дороге и обзорности с второстепенной дорогой

Рисунок 3 из оригинального издания СП 99.13330.2016
6.10
Пересечения и примыкания внутрихозяйственных автомобильных дорог в одном уровне следует располагать в небольших насыпях высотой не более 0,8-1,0 м с откосами не круче 1:3. Использование грунта из боковых резервов в пределах пересечений и примыканий не допускается.
6.11
Продольные уклоны внутрихозяйственных автомобильных дорог в пределах расстояния видимости поверхности дороги на подходах к пересечению или примыканию не должны превышать 40 ‰.
6.12
Все съезды и въезды на подходах к дорогам общего пользования категорий IБ, IB, II и III должны иметь покрытия:
  • при песчаных, супесчаных и легких суглинистых грунтах - на протяжении 25 м;
  • при черноземах, глинистых, тяжелых и пылеватых суглинистых грунтах - 50 м.

Протяженность покрытий въездов на дороги категорий IV и V предусматривают в размере 25 м.

Обочины на съездах и въездах при длине, установленной в настоящем пункте, следует укреплять на ширину не менее 0,5 м.

6.13
Пересечения внутрихозяйственных автомобильных дорог с железными дорогами в разных уровнях следует проектировать в случаях:
  • пересечения трех и более главных железнодорожных путей;
  • скорости движения поездов на пересекаемом участке железной дороги более 120 км/ч;
  • интенсивности движения поездов более 100 поездов в сутки;
  • пересечения железных дорог, проложенных в глубоких выемках, а также в тех случаях, когда не обеспечены нормы видимости согласно 6.9.
6.14
На неохраняемых пересечениях внутрихозяйственных автомобильных дорог с железнодорожными путями в одном уровне должна быть обеспечена видимость, при которой водитель автомобиля (сельскохозяйственной машины), находящегося от переезда на расстоянии, равном расчетному расстоянию видимости поверхности дороги (согласно 5.4), должен видеть приближающийся к переезду поезд не менее чем за 400 м от переезда, а машинист приближающегося поезда должен видеть середину переезда на расстоянии не менее чем за 1000 м.

При пересечении подъездных железнодорожных путей предприятий указанные расстояния видимости допускается понижать по согласованию с организацией, в ведении которой находятся пути, соответственно до 200 и 600 м.

6.15
Переезды следует располагать на прямых участках железных и автомобильных дорог под углом не менее 60°.
6.16
Пересечения внутрихозяйственных автомобильных дорог с железнодорожными путями в одном уровне должны быть оборудованы устройствами в соответствии с типовыми проектами переездов и согласованы с организацией, в ведении которой находятся железнодорожные пути.
6.17
Ширину проезжей части внутрихозяйственных автомобильных дорог на пересечении с железной дорогой в одном уровне следует принимать в зависимости от ширины транспортных средств, но не менее 6 м на расстоянии 50 м в обе стороны от переезда с продольным уклоном не более 30 ‰.
6.18
Вертикальное расстояние от проводов воздушных телефонных и телеграфных линий до верха проезжей части в местах пересечений с внутрихозяйственными дорогами всех категорий должно быть не менее 5,5 м для проезда транспортных средств (с учетом грузов) и сельскохозяйственных машин высотой не более 4,0 м и не менее 6,5 м для проезда транспортных средств и сельскохозяйственных машин высотой более 4,0 м.
6.19
Возвышение проводов над верхом проезжей части внутрихозяйственных дорог при пересечении с линиями электропередач должно быть не менее, м:
  • при напряжении не более 110 кВ…………….. 7,0;
  • » » не более 150 ………………...7,5;
  • » » не более 220 ………………...8,0;
  • » » не более 330 ……………........8,5;
  • » » не более 500 ………….……...9,0.

При движении транспортных средств, нагружаемых на высоту более 4 м или при необходимости пропуска сельскохозяйственных машин высотой более 4 м, возвышение проводов над верхом проезжей части следует принимать по согласованию с соответствующим районным энергетическим управлением.

6.20
Расстояние от бровки земляного полотна до опор воздушных телефонных и телеграфных линий, а также высоковольтных линии электропередач следует принимать не менее высоты опор, увеличенной на 5 м. В особо стесненных условиях опоры воздушных линий электропередач, а также телефонных и телеграфных линий допускается располагать на меньшем удалении от дорог, при этом расстояние от опор до наружной бровки выемки, боковой водоотводной канавы или до подошвы насыпи должно быть не менее, м:
  • при напряжении до 20 кВ…………….. 1,5;
  • » » от 35 до 220 кВ………….....2,5;
  • » » св. 220 кВ………..….……...5,0.

7Земляное полотно

7.1Общие положения

7.1.1
Для первоначальной оценки природных условий района строительства следует использовать дорожно-климатическое районирование территории в соответствии с приложением А (см. рисунок А.1 и таблицу А.1).

По условиям увлажнения верхней толщи грунтов различают три типа местности:

  • 1-й - сухие участки;
  • 2-й - сырые участки с избыточным увлажнением в отдельные периоды года;
  • 3-й - мокрые участки с постоянным избыточным увлажнением.
7.1.2
Параметры конструкции земляного полотна могут назначаться с применением:
  • широко апробированных и не требующих дополнительного обоснования специальными расчетами типовых решений, отвечающими настоящему своду правил;
  • индивидуальных конструктивных решений, требующих обоснования специальными расчетами (в том числе типовых решений, требующих индивидуальной привязки).
7.1.3
Индивидуальные решения следует применять в соответствии с СП 34.13330.
7.1.4
Основные нормативные требования, которые надлежит выполнять и контролировать при сооружении земляного полотна, и методы контроля приведены в таблице 7.1.

Кроме указанных параметров при осуществлении проектных решений могут требоваться особые контролируемые параметры, предусматриваемые в проекте (например, контроль осадок насыпей на слабых основаниях и т. п.).

Таблица 7.1 Основные нормативные требования при сооружении земля- ного полотна

Конструктивный элемент, вид работ и контролируемый параметрЗначение нормативных требований
1 Подготовка основания земляного полотна1 Подготовка основания земляного полотна
1.1 Толщина снимаемого плодородного слоя грунтаНе более 10 %результатов определений могут иметь отклонения от проектных значений в пределах не более ± 40 %, остальные - не более ± 20%
1.2 Снижение плотности естественного основанияНе более 10 %результатов определений могут иметь отклонения от проектных значений в пределах не более 4 %, остальные должны быть не ниже проектных значений
2 Возведение насыпей и разработка выемок2 Возведение насыпей и разработка выемок
2.1 Снижение плотности слоев земляного полотнаНе более 10 %результатов определений могут иметь отклонения от проектных значений в пределах не более 4 %, а остальные должны быть не ниже проектных значений
2.2 Высотные отметки продольного профиляНе более 10 %результатов определений могут иметь отклонения от проектных значений в пределах не более 20 мм; остальные - не более 10 мм
2.3 Расстояния между осью и бровкой земляного полотнаНе более 10 %результатов определений могут иметь отклонения от проектных значений в пределах не более ± 20 см; остальные - не более ± 10 см
2.4 Поперечные уклоныНе более 10 %результатов определений могут иметь отклонения от проектных значений в пределах от минус 0,010 до плюс 0,015, остальные - не более ± 0,005
2.5 Уменьшение крутизны откосовНе более 10 %результатов определений могут иметь отклонения от проектных значений в пределах не более 20 %, остальные - не более 10%
3 Устройство водоотвода3 Устройство водоотвода
3.1 Увеличение поперечных размеров кюветов, нагорных и других канав (по дну)Не более 10 %результатов определений могут иметь отклонения от проектных значений в пределах не более 10 см, остальные - не более 5 см
3.2 Глубина кюветов, нагорных и других канав (при условии обеспе- чения стока)Не более 10 %результатов определений могут иметь отклонения от проектных значений в пределах не более ± 10 см, остальные - не более ± 5 см
3.3 Поперечные размеры дренажейНе более 10 %результатов определений могут иметь отклонения от проектных значений в пределах не более ± 10 см, остальные - не более ± 5 см
3.4 Продольные уклоны дренажейНе более 10 %результатов определений могут иметь отклонения от проектных значений в пределах не более ± 0,002, остальные - не более ± 0,001
3.5 Ширина насыпных бермНе более 10 %результатов определений могут иметь отклонения от проектных значений в пределах не более ± 30 см, остальные - не более ± 15 см
4 Устройство присыпных обочин4 Устройство присыпных обочин
4.1 Снижение плотности грунта в обочинахНе более 10 %результатов определений могут иметь отклонения от проектных значений в пределах не более 4 %, остальные должны быть не ниже проектных значений
4.2 Толщина укрепленияНе более 10 %результатов определений могут иметь отклонения от проектных значений в пределах от минус 22 до 30 мм, осталь- ные - не более ± 15 мм
4.3 Поперечные уклоны обочинНе более 10 %результатов определений могут иметь отклонения от проектных значений в пределах от минус 0,010 до плюс 0,015, остальные - не более ± 0,005 (± 0,010)

Примечания

1 При отсыпке земляного полотна из скальных (крупнообломочных) грунтов этот показатель для оценки качества не используется.

  • 2 Значения, приведенные в скобках, относятся к видам работ, выполняемым без автоматических систем выдерживания заданных высотных отметок и уклона для дорог категорий I мс-IVмс.

7.2Грунты

7.2.1
Грунты, используемые в дорожном строительстве, по происхождению, составу, состоянию в природном залегании, набуханию, просадочности и степени цементации льдом подразделяют в соответствии с ГОСТ 25100.

Грунты для сооружения насыпей и рабочего слоя подразделяют по степени увлажнения в соответствии с таблицей Б.1 приложения Б.

7.2.2
К дренирующим следует относить грунты, имеющие при максимальной плотности при стандартном уплотнении по ГОСТ 22733 коэффициент фильтрации не менее 0,5 м/сут.
7.2.3
Пески со степенью неоднородности по ГОСТ 25100 менее 3, а также мелкие пески с содержанием по массе не менее 90 % частиц размером 0,10-0,25 мм следует относить к однородным.

7.3Рабочий слой земляного полотна

7.3.1
Для обеспечения устойчивости и прочности рабочего слоя земляного полотна и дорожной одежды возвышение поверхности покрытия над расчетным уровнем грунтовых вод, верховодки или длительно (более 30 сут) стоящих поверхностных вод, а также над поверхностью земли на участках с необеспеченным поверхностным стоком или над уровнем кратковременно (менее 30 сут) стоящих поверхностных вод должно соответствовать требованиям таблицы 7.2.

Таблица 7.2 Наименьшее возвышение поверхности покрытия

Грунт рабочего слояНаименьшее возвышение поверхности покрытия в пределах дорожно- климатических зон, мНаименьшее возвышение поверхности покрытия в пределах дорожно- климатических зон, мНаименьшее возвышение поверхности покрытия в пределах дорожно- климатических зон, мНаименьшее возвышение поверхности покрытия в пределах дорожно- климатических зон, м
Грунт рабочего слояIIIIIIVV
Мелкий песок, легкая круп- ная супесь, легкая супесь1,1 0,90,9 0,70,75 0,550,5 0,3
Пылеватый песок, пылеватая супесь1,5 1,21,2 1,01,1 0,80,8 0,5
Легкий суглинок, тяжелый суглинок, глины2,2 1,61,8 1,41,5 1,11,1 0,8
Тяжелая пылеватая супесь, легкий пылеватый суглинок, тяжелый пылеватый суглинок2,4 1,82,1 1,51,8 1,31,2 0,8

Примечание - В числителе - возвышение поверхности покрытия над уровнем грунтовых вод, верховодки или длительно (более 30 сут) стоящих поверхностных вод, в знаменателе - то же, над поверхностью земли на участках с необеспеченным поверхностным стоком или над уровнем кратковременно (менее 30 сут) стоящих поверхностных вод.

За расчетный уровень грунтовых вод надлежит принимать максимально возможный осенний (перед промерзанием) уровень за период между восстановлениями прочности дорожных одежд (капитальными ремонтами). В тех районах, где наблюдаются частые продолжительные оттепели, за расчетный принимают максимально возможный весенний уровень грунтовых вод за период между капитальными ремонтами. В районах с глубиной промерзания менее толщины дорожной одежды за расчетный уровень принимают максимальный возможный уровень грунтовых вод требуемой вероятности превышения в период его сезонного максимума. При отсутствии указанных данных, а также при наличии верховодки за расчетный допускается принимать уровень, определяемый по верхней линии оглеения грунтов.

Возвышения поверхности покрытия дорожной одежды над уровнем подземных вод или в слабо- и среднезасоленных грунтах следует увеличивать на 20 % (для суглинков и глин - 30 %), а при сильнозасоленных грунтах - от 40 % до 60 %.

В районах постоянного искусственного орошения возвышение поверхности покрытия над зимне-весенним уровнем грунтовых вод в зонах IV, V следует увеличивать на 0,4 м, а в зоне III - на 0,2 м.

7.3.2
При невозможности или нецелесообразности обеспечения требуемого возвышения должны быть предусмотрены специальные меры по регулированию водно-теплового режима рабочего слоя:
  • улучшение или укрепление грунта рабочего слоя земляного полотна, в том числе с использованием геосинтетических материалов;
  • создание гидроизолирующих, капилляропрерывающих, теплоизолирующих, дренирующих слоев (прослоек) для регулирования воднотеплового режима земляного полотна;
  • применение армирующих слоев (прослоек) для усиления отдельных элементов земляного полотна, в частности прослоек из геотекстильных материалов, георешеток;
  • применение дренажей для понижения уровня грунтовых вод;
  • применение специальных поперечников земляного полотна (уположенные откосы, бермы) для снижения влияния поверхностных вод.
7.3.3
При наличии в рабочем слое различных грунтов возвышение следует назначать по грунту, для которого требуемое возвышение имеет наибольшее значение.
7.3.4
При использовании в пределах 2/3 глубины промерзания грунтов групп III-V по пучинистости (см. таблицы Б.4 и Б.5 приложения Б) при назначении конструкции дорожной одежды величину морозного пучения проверяют расчетом по результатам испытаний. Для дорог в зонах II и III при глубине промерзания до 1,5 м допускается величину морозного пучения определять по таблице Б.6 приложения Б.

В условиях дорожно-климатических зон IV и V рабочий слой должен состоять из ненабухающих и непросадочных грунтов (см. таблицы Б.2 и Б.3 приложения Б) на глубину 1 и 0,8 м от поверхности цементобетонного и асфальтобетонного покрытий соответственно.

7.3.5
Степень уплотнения грунта рабочего слоя, определяемая величиной коэффициента уплотнения, должна отвечать требованиям таблицы 7.3.

Таблица 7.3 Коэффициент уплотнения грунта

Элемент земляного полотнаГлубина расположения слоя от поверхностиНаименьший коэффициент уплотнения грунта при типе дорожных одеждНаименьший коэффициент уплотнения грунта при типе дорожных одеждНаименьший коэффициент уплотнения грунта при типе дорожных одеждНаименьший коэффициент уплотнения грунта при типе дорожных одежд
покрытия, мкапитальномкапитальномоблегченном и переходномоблегченном и переходном
в дорожно-климатических зонахв дорожно-климатических зонахв дорожно-климатических зонахв дорожно-климатических зонах
II, IIIIV, VII, IIIIV, V
Рабочий слойНе более 1,51,0-0,980,98-0,950,98-0,950,95
Неподтопляемая часть насыпиСв. 1,5 до 60,950,950,950,90
Св. 60,980,950,950,90
Подтопляемая часть насыпиСв. 1,5 до 60,98-0,950,950,950,95
Св. 60,980,980,950,95
В рабочем слое выемки ниже зоны сезонногоНе более 1,20,95-0,95-0,92-
промерзанияНе более 0,8-0,95-0,92-0,90

Примечание - Для капитальных дорожных одежд большие значения коэффициента уплотнения грунта следует принимать для жестких дорожных одежд, меньшие - для нежестких дорожных одежд. Для облегченных дорожных одежд следует принимать большие значения коэффициента уплотнения грунта, для переходных - меньшие значения.

СП 99.13330.2016

В районах орошаемых земель при возможности увлажнения земельного полотна требования к плотности грунта для всех типов дорожных одежд принимают такими же, как указано в графах для дорожно-климатических зон II и III.

7.3.6
При сохранении стабильной плотности и влажности грунтов в дорожно-климатических зонах II и III допускается при обосновании более значительное уплотнение верхней части рабочего слоя земляного полотна для использования в качестве нижнего конструктивного слоя дорожной одежды.
7.3.7
В зонах IV и V следует рассматривать вопрос о повышении плотности грунтов рабочего слоя земляного полотна по сравнению с таблицей 7.3 при соответствующем технико-экономическом обосновании и при условии защиты грунта, набухающего при увлажнении в процессе эксплуатации дороги. Для зоны IV и V следует рассматривать вопрос о повышении степени уплотнения (не более 1,01,05) верхней части рабочего слоя толщиной 0,2-0,3 м.
7.3.8
Требуемую степень уплотнения крупнообломочных природных и техногенных грунтов в рабочем слое устанавливают по результатам пробного уплотнения.
7.3.9
Не допускается использовать в пределах рабочего слоя грунты с влажностью более нормальной (см. таблицы Б.8, Б.9 приложения Б) без специальных технико-экономических обоснований, учитывающих результаты их непосредственных испытаний.
7.3.10
При соблюдении требований, изложенных в 7.8-7.12, 7.14, 7.16, допускаются применение типовых конструкций дорожных одежд без морозозащитных слоев и использование табличных значений расчетной влажности и показателей механических свойств грунтов рабочего слоя при расчете дорожных одежд.

При невозможности или нецелесообразности выполнения требований указанных пунктов предусматривают мероприятия по обеспечению прочности и устойчивости рабочего слоя или по усилению дорожной одежды:

  • устройство морозозащитного слоя;
  • регулирование водно-теплового режима земляного полотна с помощью гидроизолирующих, теплоизолирующих, дренирующих или капилляропрерывающих прослоек из геосинтетических материалов;
  • укрепление и улучшение грунта рабочего слоя с использованием вяжущих, гранулометрических добавок и др.;
  • применение армирующих прослоек из геосинтетических материалов;
  • понижение уровня подземных вод с помощью дренажа;
  • применение специальных поперечников земляного полотна в целях его защиты от поверхностной воды (уположенные откосы, бермы);
  • сооружение дорожных одежд с техническим перерывом или в две стадии.
  • Указанные мероприятия назначают на основе технико-экономических расчетов.
7.3.11
Рабочий слой проектируют в комплексе с дорожной одеждой для получения наиболее экономически эффективных решений.

7.4Насыпи

7.4.1
Для устройства насыпей ниже границы рабочего слоя разрешается без ограничений применять грунты и отходы промышленности, мало меняющие прочность и устойчивость под воздействием погодно-климатических факторов (циклов увлажнения-высушивания, промерзания-оттаивания). Грунты, а также отходы промышленного производства, изменяющие прочность и устойчивость под воздействием этих факторов и нагрузок с течением времени, в том числе особые грунты, допускается применять с ограничениями, обосновывая их использование результатами испытаний и специальных расчетов. В необходимых случаях предусматривают специальные конструктивные меры по защите неустойчивых грунтов от воздействия погодно-климатических факторов.

При использовании крупнообломочных грунтов с обломками более 0,2 м предусматривают выравнивающий слой между насыпью и дорожной одеждой толщиной не менее 0,5 м из грунта размерами обломков не более 0,2 м.

СП 99.13330.2016

7.4.2
На сопряжении с мостами насыпи на длине поверху не менее высоты насыпи плюс 2 м (считая от устоя) и понизу не менее 2 м необходимо возводить из непучинистых дренирующих грунтов.
7.4.3
Наибольшая крутизна откосов насыпей при высоте откоса насыпи не более 2 м - не круче 1:3. На участках ценных земель допускается увеличение крутизны откосов до предельных значений с разработкой мероприятий по обеспечению безопасности движения (устройство ограждений и др. для грунтов насыпи):
  • из слабовыветривающихся пород - 1:1-1.3;
  • крупнообломочных и песчаных (за исключением мелких и пылеватых песков) - 1:1.5;
  • песчаных мелких и пылеватых, глинистых лессовых - 1:1.5.
7.4.4
Крутизна откосов насыпей, приведенная в 7.20, предполагает их укрепление методом травосеяния или одерновки. При применении более капитальных методов укрепления, например с использованием геосинтетических материалов, крутизна может быть увеличена при соответствующем обосновании.
7.4.5
Для насыпей из грунтов, влажность которых превышает допустимую (см. таблицу Б.9 приложения Б), предусматривают специальные мероприятия, обеспечивающие необходимую устойчивость земляного полотна. К числу таких мероприятий относят:
  • осушение грунтов как естественным путем, так и за счет обработки их активными веществами типа негашеной извести, активных зол уноса и др.;
  • ускорение консолидации грунтов повышенной влажности в нижней части насыпи (горизонтальные дренажи из зернистых или геосинтетических материалов - нетканых геотекстилей, дренажных матов, полимерных дренажных труб и др.) и предупреждение деформаций насыпей, связанных с их расползанием (уположение откосов и их защита от размыва, устройство горизонтальных прослоек из зернистых или армирующих геосинтетических материалов и т. д.).

Устройство покрытий дорожных одежд капитального и облегченного типов на таких насыпях предусматривают после завершения консолидации грунта насыпи.

При влажности грунтов ниже 0,9 оптимальной предусматривают в проекте специальные меры по их уплотнению (доувлажнение, уплотнение более тонкими слоями и т. п.).

7.4.6
Для участков дорог категорий Iмс и IIмс с обеспеченным поверхностным стоком или пониженным уровнем грунтовых вод возвышение бровки насыпи над расчетным уровнем снегового покрова (при расчетной вероятности превышения 5 %) с учетом снегозадержания, осуществляемого на прилегающих земельных угодьях, следует принимать не менее 0,5 м, а выемки глубиной до 1 м раскрывать или разделывать под насыпь с последующим приведением уположенных откосов в состояние, пригодное для использования в сельском хозяйстве.

Земляное полотно для дорог, располагаемых на ценных земельных угодьях, а также для основных полевых дорог допускается проектировать в насыпях высотой не менее расчетной толщины снегового покрова.

7.4.7
Земляное полотно внутриплощадочных дорог категории IIIмс следует проектировать в увязке с проектами вертикальной планировки, водоотвода и принятыми типами поперечных профилей. Земляное полотно, возводимое на участках с избыточным увлажнением поверхностными или грунтовыми водами, допускается проектировать в насыпях высотой 0,3-0,6 м, если это решение не противоречит условиям вертикальной планировки и благоустройства.
7.4.8
Возведение насыпей на орошаемых, осушенных, занятых многолетними плодовыми насаждениями и других ценных земельных угодьях следует предусмотреть из сосредоточенных резервов и карьеров, а также боковых притрассовых резервов, размещаемых на непригодных для использования в сельскохозяйственном производстве землях.

Размещение резервов на ценных сельскохозяйственных угодьях не допускается.

СП 99.13330.2016

Устройство боковых резервов глубиной не более 1 м на земельных участках, пригодных для сельскохозяйственного производства, допускается в исключительных случаях при условии, что эти участки по окончании земляных работ будут приведены в состояние, пригодное для использования в сельском хозяйстве.

Возвышение бровки насыпи над расчетным уровнем снегового покрова необходимо назначать, м, не менее:

  • 0,5 - для дорог категории Iвс и II вс ;
  • 0,4 - для дорог категории IVвс.
7.4.9
В тех районах, где расчетная высота снегового покрова превышает 1 м, необходимо проверять достаточность возвышения бровки насыпи над снеговым покровом по условию беспрепятственного размещения снега, сбрасываемого с дороги при снегоочистке, используя формулу
Формула из оригинального издания СП 99.13330.2016

где ∆ hsc - возвышение бровки насыпи над расчетным уровнем снегового покрова по условиям снегоочистки, м;

B - ширина земляного полотна, м; a - расстояние отбрасывания снега с дороги снегоочистителем, м; для дорог с регулярным режимом зимнего содержания допускается принимать a = 8 м; hs - высота снегового покрова, м.

7.5Выемки

7.5.1
Выемки глубиной не более 1 м в целях предохранения от снежных заносов предусматривают раскрытыми с крутизной откосов от 1:5 до 1:10 или разделанными под насыпь. Выемки глубиной от 1 до 5 м на снегозаносимых участках предусматривают с крутыми откосами (1:1,5-1:2) и дополнительными полками или обочинами шириной не менее 4 м.
7.5.2
Выемки глубиной более 2 м в мелких и пылеватых песках, переувлажненных глинистых грунтах, легковыветривающихся или трещиноватых скальных породах, в пылеватых лессовидных и лессовых породах предусматривают с закю- ветными полками. Ширину закюветных полок принимают при мелких и пылеватых песках равной 1 м, в случае остальных указанных грунтов при высоте откоса не более 6 м - 1 м.

Поверхности закюветных полок придается уклон от 20 % до 40 % в сторону кювета. Уклон можно не предусматривать в случае скальных пород, а также песков в условиях засушливого климата.

7.6Земляное полотно в сложных условиях

7.6.1
Сейсмобезопасность земляного полотна внутрихозяйственных автомобильных дорог следует обеспечивать в соответствии с СП 14.13330.

Конструкции земляного полотна на косогорах следует обосновать соответствующими расчетами с учетом устойчивости косогора как в природном состоянии, так и после сооружения дороги .

7.6.2
Конструкцию земляного полотна на болотах назначают на основе технико-экономического сравнения вариантов, предусматривающих удаление грунтов в болоте или их использование в качестве основания насыпи с принятием в необходимых случаях специальных мер по обеспечению устойчивости, снижению и ускорению осадок и исключению недопустимых упругих колебаний.

Нижнюю часть насыпей на болотах, погружающуюся ниже уровня поверхности болота на 0,2-0,5 м, рекомендуется предусмотреть из дренирующих песчаных или крупнообломочных грунтов.

7.6.3
Насыпи на затопляемых пойменных участках, пересечении водоемов и подходах к мостовым сооружениям предусматривают с учетом волнового воздействия, а также гидростатического и эрозийного воздействия воды в период подтопления. Для обеспечения возможности ремонта и укрепления откосов в период эксплуатации на таких участках при технико-экономическом обосновании допускается предусмотреть устройство берм шириной не менее 4 м.
7.6.4
При устройстве выемок или насыпей с использованием специфических грунтов предусматривают мероприятия по предохранению земляного полотна от деформаций (ограничение по расположению и толщине слоев из этих грунтов, устройство защитных слоев из устойчивых грунтов, армирующие, гидроизолирующие и т. д.).
7.6.5
Конструкция земляного полотна в районах подвижных песков должна обеспечивать условие минимальной заносимости песком. При этом предусматривают мероприятия по предохранению земляного полотна от выдувания и образования песчаных заносов на полосе шириной 50-150 м в зависимости от рельефа местности, скорости направления ветра, степени подвижности песков.
7.6.6
Земляное полотно на орошаемой территории рекомендуется предусмотреть в виде насыпей с учетом воздействия оросительной системы на его водно-тепловой режим.

Расстояние между бровками канала водно-сборно-сбросовой сети и резерва или водоотводной канавы принимают не менее 4,5 м. Использование кюветов, нагорных и водоотводных канав в качестве распределителей не допускается.

7.6.7
Конструкцию земляного полотна, возводимого в сложных природных условиях (на засоленных грунтах, на поймах рек и болотах, в районах распространения подвижных песков, оползней, на орошаемых и осушенных землях), а также при необходимости применения сложных конструкций, когда устойчивость и прочность земляного полотна должны быть проверены расчетом, необходимо проектировать индивидуально, используя нормативные документы и опыт проектирования и строительства земляного полотна в подобных районах.

При соответствующем технико-экономическом обосновании в конструкциях земляного полотна допускается использовать прослойки из геосинтетических материалов, выполняющих армирующую, дренирующую, фильтрующую или разделяющую роль:

  • в основании насыпей на слабых грунтах;
  • теле насыпей - для повышения устойчивости откосов;
  • качестве защитного фильтра в дренажных конструкциях;
  • качестве дрен, обеспечивающих отвод воды из водонасыщенного массива грунта;
  • качестве разделяющей прослойки на контакте слоев грунта или зернистых материалов с различным гранулометрическим составом (препятствующей перемешиванию материалов слоев);
  • основании технологических проездов на грунтах с низкой несущей способностью.
7.6.8
При разработке выемок в неблагоприятных грунтово-гидрологических условиях для обеспечения проезда строительной техники целесообразно предусмотреть устройство технологических прослоек из армирующего геосинтетического материала с засыпкой дренирующим грунтом.
7.6.9
Сооружение земляного полотна в первой дорожно-климатической зоне в связи с значительным различием грунтовых и гидрогеологических условий на территории небольших районов целесообразно проектировать по индивидуальному проекту.

7.7Водоотводные устройства

7.7.1
Отвод поверхностных вод, поступающих к земляному полотну, следует предусматривать продольными канавами или резервами от насыпей, нагорными канавами и кюветами от выемок.

При поперечном уклоне местности превышающим 20 ‰, когда поступление воды к земляному полотну возможно только с верховой стороны, водоотводные канавы следует предусматривать только с нагорной стороны.

На косогорных участках, если имеется опасность размыва или оползания откосов земляного полотна, следует предусматривать нагорные канавы, а в случае водоносного слоя - перехватывающие дренажи с трубчатой дреной.

Крутизну откосов водоотводных устройств надлежит принимать 1:1,5.

Дну резервов следует придавать поперечный уклон 20 ‰ в сторону от дороги.

7.7.2
Продольный уклон водоотводных и нагорных канав, кюветов, боковых резервов должен быть не менее 5 ‰ в сторону ближайшего водопропускного со-

СП 99.13330.2016 оружения или пониженного места, а в особо трудных условиях рельефа (на болотах, речных поймах и в других случаях малого естественного уклона местности) 3 ‰.

Продольный уклон водоотводных устройств не должен превышать 20 ‰ в глинистых и суглинистых грунтах, 10 ‰ - в песчаных, супесчаных и лессовых грунтах. При больших продольных уклонах откосы и дно канав следует (на основе гидравлического расчета) укреплять посевом многолетних трав, дернованием, обработкой грунта вяжущими материалами и другими методами, а при необходимости - предусматривать перепады и быстротоки.

7.7.3
Продольные уклоны лотков проезжей части внутрихозяйственных автомобильных дорог категории IIIвс с бортовым камнем для усовершенствованных покрытий должны быть не менее 5 ‰, а в исключительных случаях - не менее 4 ‰. В трудных условиях водоотвода допускается применять пилообразный продольный профиль с обеспечением отвода воды из пониженных мест лотка.
7.7.4
Размеры поперечного сечения кюветов, нагорных и водоотводных канав следует определять в соответствии с СП 104.13330 на основе гидравлических расчетов при вероятности превышения расчетного расхода воды 5 % для дорог категорий Iвс, IIвс, IIIвс и 10 % - для дорог категории IVвс .

Бровка канавы должна возвышаться не менее чем на 0,2 м над уровнем воды, соответствующим расходу указанной вероятности превышения.

7.7.5
Отвод поверхностных вод от земляного полотна дорог категории IVвс следует предусматривать боковыми канавами (кюветами) треугольной формы глубиной от 0,3 до 0,5 м и крутизной откосов с полевой стороны 1:1 или 1:1,5 в зависимости от технологии - их нарезки и укреплять посевом трав и, при необходимости, другими материалами.
7.7.6
При возведении водоотводных сооружений с поверхности мостов и дорог - для дорог категорий Iвс, IIвс, IVвс - 3 %.
7.7.7
На местности с поперечным уклоном менее 20 ‰ при высоте насыпи менее 1,5 м, на участках с переменной сторонностью поперечного уклона, а также на болотах водоотводные канавы предусмотреть с двух сторон земляного полот- на. На местности с поперечным уклоном, направленным в сторону земляного полотна, следует предусмотреть сплошной продольный водоотвод на протяжении от каждого водораздела до мест, где возможен отвод воды в сторону от земляного полотна.
7.7.8
Испарительные бассейны разрешается предусмотреть в дорожноклиматических зонах IV и V. В качестве испарительных бассейнов допускается использовать местные понижения, выработанные карьеры и резервы глубиной не более 0,4 м. На тех участках, где под испарительный бассейн использован резерв, предусматривают насыпь с бермой.
7.7.9
Грунтовые поверхностные воды, которые могут влиять на прочность и устойчивость земляного полотна или на условия производства работ, следует перехватывать или понижать дренажными устройствами.
7.7.10
Высоту насыпей и оградительных дамб у средних и больших мостов и на подходах к ним, а также насыпей на поймах назначают с таким расчетом, чтобы бровка земляного полотна возвышалась не менее чем на 0,5 м, а бровка незатопляемых регуляционных сооружений и берм - не менее чем на 0,25 м над расчетным горизонтом воды с учетом подпора и высоты волны с ее набегом на откос.
7.7.11
Бровка земляного полотна на подходах к малым мостам и трубам должна возвышаться над расчетным горизонтом воды, с учетом подпора, не менее чем на 0,5 м при безнапорном режиме работы сооружения и не менее чем на 1 м при напорном и полунапорном режимах.

Вероятность превышения паводка при устройстве насыпи на подходах к мостам следует принимать для дорог категорий Iвс, IIвс IVвс - 2 %, а на подходах к трубам для дорог указанных категорий - 3 %.

7.8Укрепление земляного полотна и водоотводных сооружений

7.8.1
Типы укрепления откосов земляного полотна и водоотводных соору- жений должны отвечать требованиям работы укрепляемых сооружений, учитывать свойства грунтов, особенности погодно-климатических факторов, конструктивные особенности земляного полотна и обеспечивать возможность механизации работ и минимизации приведенных затрат на строительство и эксплуатацию. При назначении вида укрепления следует разрабатывать варианты и учитывать условия и время производства работ по сооружению земляного полотна и его укреплению.

Подтопляемые откосы насыпей защищают от волнового воздействия соответствующими типами укреплений в зависимости от гидрологического режима реки или водоема.

При соответствующем технико-экономическом обосновании взамен укреплений допускается применять уположение откосов (пляжный откос). Крутизну устойчивого к водному воздействию откоса определяют расчетом в соответствии с положениями СП 39.13330 в зависимости от гидрологических и климатических условий региона строительства и вида грунта насыпи. Ориентировочно крутизну пляжного откоса допускается принимать по таблице 7.4.

Таблица 7.4 Крутизна откоса

Крутизна откоса при высоте волны, мКрутизна откоса при высоте волны, мКрутизна откоса при высоте волны, мКрутизна откоса при высоте волны, мКрутизна откоса при высоте волны, мКрутизна откоса при высоте волны, м
Грунт откоса0,10,20,30,40,50,6
Мелкий песок1:51:7,51:101:151:201:25
Легкая супесь1:41:71:101:151:201:20
Суглинок, глина1:31:51:7,51:101:151:15
7.8.2
Для укрепления откосов рекомендуется использовать геосинтетические материалы (объемные геоячейки, противоэрозионные геоматы, габионы и др.), которые могут выполнять следующую роль: конструкции, защищающей откос от эрозии и армирующей дернину; покрытия, улучшающего условия развития травяного покрова; ограждения, ограничивающего деформации грунта в приповерхностной зоне откоса; обратного фильтра в укреплениях подтопляемых откосов сборными элементами или каменной наброской. Тип геосинтетических мате- риалов, применяемых для укрепления откосов, должен быть обоснован в проекте с учетом свойств геосинтетического материала и функций, отводимых для него в конструкции (см. приложение В).
7.8.3
Защитные и удерживающие сооружения, применяемые при возведении земляного полотна, предусматривают на основе специальных методических документов. При этом необходимо учитывать условия работы конструкции в период ее строительства и эксплуатации при минимальных затратах на ее сооружение.

8Дорожные одежды

8.1
Конструкцию дорожной одежды и вид покрытия принимают исходя из транспортно-эксплуатационных требований и категории проектируемой дороги с учетом интенсивности движения и состава автотранспортных средств, климатических и грунтово-гидрологических условий.
8.2
Рекомендуемые типы дорожных одежд приведены в таблице 8.1.

Таблица 8.1 Рекомендуемые типы дорожных одежд

Катего- рия дорогТип дорожных одеждВид покрытий для верхнего слоя
I вс , III всКапитальныйЦементобетонный монолитный или сборный, асфальтобетонное однослойное или двухслойное с верхним слоем из горячих смесей типа Б, Г, В, Д I-II марки
I вс , II всОблегченныйАсфальтобетонные двухслойные с верхним слоем из смесей I марок, типов Б х , В х , Г х и Д х , укладываемых в холодном состоянии. Асфальтобетонные однослойные из смесей III марки, укла- дываемой в горячем состоянии, II марки, укладываемой в холодном состоянии типов Б х , В х , Г х и Д х . Из подобранного щебеночного или гравийного материала, обработанного вязким или жидким битумом в установке. Из фракционированного щебня, обработанного вязким би- тумом в установке или методом пропитки с поверхностной обработкой. Из щебеночных или гравийных смесей, обработанных жид- ким битумом методом смешения на дороге. Из крупнообломочных (не более 40 мм) или песчаных грун- тов, обработанных битумной эмульсией с цементом в уста- новке и последующей поверхностной обработкой на дороге

гравийного

IV всПереходныйИз фракционированного щебня, укладываемого по способу заклинки. Из подобранного щебеночного или гравийного материала. Из местных каменных материалов и песчаных грунтов, об- работанных органическими и минеральными вяжущими с применением поверхностно-активных веществ (ПАВ)
IV всНизшийИз грунтов, укрепленных или улучшенных различными ске- летными добавками (щебнем, гравием, дресвой, шлаком, горелыми породами и другими местными материалами). Из местных каменных материалов, грунтов, укрепленных местными вяжущими (гранулированными доменными шла- ками, активными золами уноса и т. д.)

При соответствующем технико-экономическом обосновании допускается применять и другие виды равнопрочных покрытий в зависимости от наличия и физико-механических свойств местных дорожно-строительных материалов, отходов и побочных продуктов производства, а также с учетом опыта проектирования, строительства и эксплуатации автомобильных дорог в данном районе.

8.3
Дорожные одежды внутрихозяйственных автомобильных дорог категорий Iвс, IIвс и IIIвс следует проектировать капитального или облегченного типов (особенно, в случае пассажирского движения), а дорог категории IVвс -переходного или низшего типов с учетом технологических и санитарных условий, степени воздействия агрессивных сред, создаваемых сельскохозяйственным производством, необходимости (по условиям эксплуатации) обеспечения быстрой очистки проезжей части от грязи, а также других местных условий.
8.4
В качестве верхних слоев оснований под усовершенствованные покрытия могут быть использованы: цементобетон («тощий») пониженных марок; каменные материалы (щебень, гравий, песчано-гравийная смесь); отходы промышленной деятельности (гранулированные доменные шлаки, золошлаковые смеси, отходы углеобогащения, фосфоритные «хвосты», отходы от дробления каменных пород), укрепляемые минеральными и органическими вяжущими материалами или промышленными отходами, обладающими вяжущими свойствами (молотый гранулированный доменный шлак, молотый нефелиновый шлам, активные золы уноса сухого отбора, пиритные огарки, цементная пыль, нефтяные гудроны и др.); щебень или шлак, укладываемый способом заклинки с тщательным уплотнением.

Нижние слои дорожной одежды (основания, дополнительные слои оснований, выполняющие функции выравнивающих, дренирующих, морозозащитных, противозаиливающих слоев, а при многослойных покрытиях и нижние слои покрытий), а также покрытия укрепляемых частей обочин следует предусматривать, как правило, из местных материалов и отходов промышленности, при необходимости укрепляемых вяжущими материалами.

Конструктивные решения слоев оснований надлежит принимать, используя типовые проектные решения дорожных одежд.

8.5
Выбор конкретного типа дорожной одежды и определение параметров ее конструктивных слоев следует производить на основе сравнения техникоэкномических показателей конкурентных вариантов в соответствии с 1.7, учитывая санитарные требования, требования к ровности покрытия, специальные требования (к обеспыливанию, защите от воздействия производственных стоков, необходимости пропуска скота и т. п.).

В результате сравнения технико-экономических показателей следует принимать наиболее экономичный вариант системы «земляное полотно-дорожная одежда».

8.6
Сборные покрытия из железобетонных плит допускается принимать для внутрихозяйственных автомобильных дорог категорий Iвс, IIвс, IIIвс в районах: со сложными инженерно-геологическими и гидрогеологическими условиями; где отсутствуют местные дорожно-строительные материалы, пригодные для устройства равнопрочных покрытий другого вида; при реконструкции дорог на действующих животноводческих комплексах, фермах и других объектах, на которых по условиям технологии сельскохозяйственного производства не допускается перерыв движения транспортных средств, а также в местах пересечений дорог полевых дорог, где предполагается регулярный (более 10 единиц в сутки) проезд транспортных средств и сельскохозяйственных машин на гусеничном ходу.
8.7
При проектировании следует предусматривать применение наименьшего количества типов дорожных одежд, близких по прочности и техникоэкономическим показателям, а также по технологии строительства.
8.8
При выполнении расчетов и конструировании дорожных одежд следует руководствоваться следующими значениями проектных сроков их службы до проведения капитального ремонта (см. таблицу 8.2).

Таблица 8.2 Сроки службы дорожных одежд [12]

Категория до-Дорожно-климатическая зонаДорожно-климатическая зонаДорожно-климатическая зонаДорожно-климатическая зонаДорожно-климатическая зонаДорожно-климатическая зона
рогиТип дорожной одеждыI-III-IIIIIIIIIV-VIV-V
T 0 , г.К нТ 0 , г.К нТ 0 , г.К н
I мс , II мс и III мсКапитальный120,85120,84120,83
I мс , II мс и III мсОблегченный100,85100,84120,82
IV мсПереходный50,8250,850,77
IV мсНизший30,6530,630,58
8.9
При расчете дорожных одежд на прочность учитывают перспективную интенсивность движения автомобилей различных типов, которую следует приводить к интенсивности воздействия расчетной нагрузки на одну наиболее нагруженную полосу проезжей части.

За расчетную следует принимать максимальную осевую нагрузку от автомобилей, количество которых составляет не менее 10 % общей интенсивности.

В том случае, когда трудно определить тип расчетного автомобиля на перспективный период, для дорог категорий Iвс и IIвс следует принимать в качестве расчетной нагрузки нагрузку 100 кН, а для дорог категорий IIIвс и IVвс - 60 кН (ГОСТ Р 52748).

В том случае, когда в составе движения проектируемой дороги предусмотрено регулярное движение автомобилей с осевой нагрузкой, превышающей нормативную более чем на 10 %, в количестве более 10 %, за расчетную следует принимать максимальную нагрузку на наиболее нагруженную ось автомобиля.

При определении осевой нагрузки для многоосных автомобилей фактическую номинальную нагрузку на ось тележки, определяемую по паспортным дан- ным, следует умножать на коэффициент Кс, вычисляемый по формуле

Формула из оригинального издания СП 99.13330.2016

где BT - расстояние между осями тележки, м; a , b , c - параметры, определяемые в зависимости от капитальности дорожной одежды и числа осей тележки согласно таблице 8.3.

Таблица 8.3 - Численные значения параметров

Тип тележкиЧисленные значения параметров формулы (2)Численные значения параметров формулы (2)Численные значения параметров формулы (2)
abc
Двухосная1,7/1,520,43 /0,360,5/0,5
Трехосная2,0 /1,600,46 /0,281,0 /1,0
8.10
Конструкции дорожных одежд низшего типа назначают по региональным типовым решениям, разрабатываемым на основе практического опыта.

Расчет дорожных одежд нежесткого типа приведен в [12], жесткого типа [13].

Запроектированные дорожные одежды должны обеспечивать в период эксплуатации нормативную ровность и шероховатость.

8.11
Толщина цементобетонных покрытий не должна быть менее 14 см. Строительство цементобетонных покрытий осуществляют в соответствии с требованиями СП 78.13330.

При строительстве цементобетонных покрытий в швах необходимо использовать мастику в соответствии с ГОСТ 30740.

8.12
Толщина конструктивных слоев не должна быть меньше значений, указанных в таблице 8.4.

СП 99.13330.2016

Таблица 8.4 Минимальная толщина конструктивных слоев

Материалы покрытий и других слоев дорожной одеждыТолщина слоя, см
Крупнозернистый асфальтобетон (с размером зерен не более 40 мм)7
Мелкозернистый асфальтобетон (не более 20 мм)5
Щебеночно-мастичный асфальтобетон (не более 10 мм) и пес- чаный асфальтобетон (не более 5 мм)3
Щебеночные (гравийные) материалы, обработанные органиче- ским вяжущим8
Щебень, обработанный органическим вяжущим по способу пропитки Щебеночные и гравийные материалы, не обработанные вяжу- щим: на песчаном основании прочном основании (каменном или из укрепленного грунта)8
15 8
Каменные материалы и грунты, обработанные органическими или неорганическими вяжущими10

Толщину конструктивного слоя принимают во всех случаях не менее двойного размера наиболее крупной фракции применяемого минерального материала.

В случае укладки каменных материалов на глинистые грунты предусматривают прослойку из геосинтетических материалов или прослойку толщиной не менее 10 см из песка, высевок, укрепленного грунта или других водоустойчивых материалов.

8.13
На участках земляного полотна из глинистых грунтов и пылеватых песков предусматривают дренирующие слои с водоотводящими устройствами в основаниях и дополнительных слоях, выполненных из традиционных зернистых (пористых) материалов в сочетании с геосинтетическими дренажными матами и нетканым геотекстилем, в следующих случаях:
  • в дорожно-климатической зоне II - при всех схемах увлажнения рабочего слоя земляного полотна (см. 7.1);
  • дорожно-климатической зоне III - при 2-й и 3-й схемах увлажнения рабочего слоя;
  • зонах IV и V - при 3-й схеме увлажнения рабочего слоя.

Необходимость устройства дренирующих слоев на участках дорог, где ос- нования или дополнительные слои дорожной одежды выполнены из грунтов и каменных материалов, обработанных вяжущими, установлена расчетом на осушение.

Толщину дренирующего слоя, необходимый коэффициент фильтрации, гранулометрический состав и другие требования к материалам, используемым для его устройства, устанавливают расчетом в зависимости от количества воды, поступающей в основание проезжей части, способа ее отвода, длины пути фильтрации и других факторов.

8.14
Покрытия на укрепленной полосе обочин следует устраивать по типу дорожной одежды на основной проезжей части. Поверхность остальной части обочины укрепляют, в зависимости от категории дороги, грунтов земляного полотна и особенностей климата территории, засевом трав, россыпью щебня, гравия, шлака и других наиболее экономически выгодных местных крупнозернистых материалов.

Для предохранения обочин и откосов земляного полотна от размыва на участках дорог с продольными уклонами более 30 ‰, с насыпями высотой более 4 м, в местах вогнутых кривых в продольном профиле предусматривают устройство продольных лотков и других сооружений для сбора и отвода стекающей с проезжей части воды.

8.15
Цементобетон для устройства покрытий и оснований дорожных одежд должен соответствовать ГОСТ 25192, ГОСТ 26633, ГОСТ 10180, ГОСТ 18105, ГОСТ 10178, ГОСТ 23732, ГОСТ 27006.

Минимальную проектную марку бетона по морозостойкости следует принимать по таблице 8.5.

Таблица 8.5 Минимальная проектная марка бетона по морозостойкости

Конструктивный слой дорожной одеж- дыМинимальные проектные марки бетона по морозостойкости F для районов со среднемесячной температурой воздуха наиболее холодного месяца, °CМинимальные проектные марки бетона по морозостойкости F для районов со среднемесячной температурой воздуха наиболее холодного месяца, °CМинимальные проектные марки бетона по морозостойкости F для районов со среднемесячной температурой воздуха наиболее холодного месяца, °C
От 0 до минус 5От минус 5 до минус 15Ниже минус 15
Покрытие100150200
Основание255050
8.16
Асфальтобетон и материал из смесей каменных материалов и грунтов, обработанных органическими вяжущими, должны соответствовать требованиям ГОСТ 9128, ГОСТ 31015, ГОСТ 30491, ГОСТ 11955, ГОСТ 22245, ГОСТ Р 52129 соответственно.

Строительство асфальтобетонных покрытий и оснований осуществляют в соответствии с СП 78.23330.

8.17
Каменные материалы и грунты, обработанные неорганическими вяжущими, для покрытий и оснований должны соответствовать требованиям ГОСТ 23558 и таблице 8.6.

Строительство оснований и покрытий, обработанных неорганическими вяжущими осуществляют в соответствии с СП 78.13330.

Таблица 8.6 Показатели свойств материалов, обработанных неорганическими вяжущими

Показатель свойств материалов, обработанных неорганическими вяжущимиПоказатель свойствПоказатель свойств
Показатель свойств материалов, обработанных неорганическими вяжущимидля покрытийдля оснований
Предел прочности на сжатие в возрасте 28 сут, МПа, не менее7,52,0
Марка по морозостойкости для районов со среднемесячной температурой наиболее хо- лодного месяца, °C, не менее: от 0 до минус 5 от минус 5 до минус 15 от минус 15 до минус 30F15F10
F25F15
F50F25
ниже минус 30F75F50
8.18
При устройстве оснований дорожных одежд по способу заклинки применяют щебень, отвечающий требованиям ГОСТ 8267 , ГОСТ 3344 и ГОСТ 25607 .

При этом в качестве основного материала используют щебень фракции 40-70 (80) мм с расклинивающими фракциями 10-20 мм в количестве 15 м³ на 1000 м² и фракциями 5-10 мм в количестве 10 м³ на 1000 м² . Если в качестве основной фракции используют щебень фракции 70(80)-120 мм, то для расклинки - фракции 20-40 мм в количестве 10 м³ на 1000 м² , фракции 10-20 мм в количестве 10 м³ на 1000 м² и фракции 5-10 мм в количестве 10 м³ на 1000 м² . При устройстве оснований дорожных одежд из щебня фракции 40-70 (80) мм для расклинки допускается применять щебеночно-песчаные смеси С10, С11 по ГОСТ 25607 вместо фракции 5-10 мм.

При устройстве щебеночных слоев допускается в качестве расклинивающего материала использовать асфальтобетонные смеси, а также мелкозернистые щебеночно-песчаные смеси, обработанные цементом.

Строительство щебеночных, гравийных и шлаковых оснований и покрытий осуществляют в соответствии с СП 78.13330.

Требования к щебню для устройства оснований по способу заклинки приведены в таблице 8.7.

Таблица 8.7 Требования к щебню для устройства оснований

Показатель свойств каменных материаловКатегория автомобильной дороги
I вс , II вс и III вс
Марка по прочности на сжатие (раздавливание) в цилиндре в во- донасыщенном состоянии, не менее: - щебня из изверженных и метаморфических пород800
- щебня из осадочных пород400
- щебня из шлаков черной и цветной металлургии, фосфорных щлаков400
- щебня из гравия400
Марка по истираемости в полочном барабане, не менееИ4
Марка по морозостойкости, не менее, для районов со среднеме- сячной температурой воздуха наиболее холодного месяца, °C, не менее: - от 0 до минус 5 - от минус 5 до минус 15 - от минус 15 до минус 30-
F15
F25
- ниже минус 30F50
Содержание зерен пластинчатой (лещадной) и игловатой
формы,

СП 99.13330.2016

%, по массе, не более35
Марка по водостойкости, не менееВ3
Марка по пластичности, не менееПЛЗ
Устойчивость структуры: - потери при испытаниях, %по массе, не более - марка по устойчивости, не менее7 УСЗ
8.19
При устройстве конструктивных слоев дорожных одежд из плотных смесей применяемые материалы по зерновому составу должны отвечать требованиям ГОСТ 25607 и ГОСТ 3344.

Требования к щебню (гравию), входящему в состав смесей, приведены в таблице 8.8.

Таблица 8.8 Требования к щебню (гравию), входящему в состав смесей

Показатель свойств естественных каменных материалов и шлаковДля покрытийДля оснований
Категория автомобильной дорогиКатегория автомобильной дороги
IV всI вс , II вс и III вс
Марка по дробимости щебня в водонасыщенном состоя- нии, не менее: - щебня из изверженных и метаморфических пород; - щебня из осадочных пород; - гравия и щебня из гравия; - щебня из шлаков черной и цветной металлургии и из фосфорных шлаков800 400 600 600600 400 400 300
Марка по истираемости, не менее
Марка по морозостойкости для районов со среднемесяч- ной температурой воздуха наиболее холодного месяца, °C:И4
- от 0 до минус 5И3
- ниже минус 30 Содержание зерен пластинчатой (лещадной) и игловатой формы, %по массе, не более Марка по водостойкости, не менее25Не нормируется
B1B3
Марка по пластичности, не менее
Устойчивость структуры:
УС2УС3
F75F50
F25
F50
ПЛ3
ПЛ1
57
- потери при испытаниях, %по
- марка по устойчивости, не менее
массе,
не более;
8.20
Устойчивость структуры определяют только для щебня из попутно добываемых вскрышных и вмещающих пород и некондиционных отходов горных предприятий по переработке руд, неметаллических ископаемых и других отраслей промышленности и щебня из шлаков черной и цветной металлургии, фосфорных шлаков.

Требования по прочности, истираемости и морозостойкости к щебню из активных и высокоактивных шлаков, входящих в состав готовых смесей, не предъявляют.

8.21
Для оснований из фосфополугидрата сульфата кальция в качестве материала слоя или расклинивающего материала при устройстве щебеночных оснований применяют материал непосредственно с технологических линий завода.

Водостойкость уплотненного материала в возрасте 28 сут должна отвечать требо- ваниям ГОСТ 25607.

По морозостойкости, определяемой по ГОСТ 23558, материал должен иметь марку Мрз 15 или Мрз 25.

8.22
Для устройства дополнительных слоев основания могут быть применены смеси С3-С11 по ГОСТ 25607 и пески по ГОСТ 8736. Коэффициент фильтрации смесей и песков должен быть не менее 1 м/сут.
8.23
Для морозозащитных слоев допускается применять слабопучинистые песчаные грунты, которые удовлетворяют требованиям по величине пучения и сдвиговым характеристикам, устанавливаемым расчетом на прочность и морозостойкость дорожной одежды, и имеют коэффициент фильтрации не менее 0,2 м/сут.
8.24
Для устройства прослоек различного назначения в слоях дорожных одежд необходимо применять геосинтетические материалы в соответствии с приложением В.
8.25
При проектировании дорожной одежды на реконструируемых участках дорог необходимо использовать добавки органических или минеральных веществ (битум, вспененный битум, битумная эмульсия, цемент, известь, фосфогипс и т. п.), которые вносят одновременно с разрыхлением и перемешиванием старого покрытия.

СП 99.13330.2016

8.26
С целью ускорения темпов строительства и снижения его стоимости необходимо использовать технологию холодного восстановления старых покрытий, в т. ч. повышения прочности грунтовых дорог.

Принципиальная технология восстановления состоит в разрыхлении существующего материала покрытия с помощью высокопроизводительных фрез с добавлением, например, битумной эмульсии при разрыхлении асфальтобетонного или щебеночного покрытия, а также других добавок при смешивании с грунтом.

Темп строительства дорог по такой технологии составляет до 1 км в день при ширине полосы 2 м.

Более подробная технология восстановления изношенных покрытий изложена в [14].

8.27
Дорожные одежды и толщины отдельных слоев должны обеспечивать безопасность дорожного движения, прочность, надежность, долговечность и морозоустойчивость всей конструкции. Основные нормативные требования, которые надлежит выполнять и контролировать при устройстве дорожной одежды, приведены в таблице 8.9.

Основные нормативные требования при устройстве дорож-

Таблица 8.9 ной одежды

Конструктивный элемент, вид работ и контро- лируемый параметр оснований и покрытий дорожных одеждЗначения нормативных требований
1 Высотные отметки по оси1 Высотные отметки по оси
Округление высотных отметок продольного профиля следует осуществлять до 0,001 м. От- клонения высотных отметок по оси покрытия допускаются только при условии обеспечения продольной ровности. Отклонения высотных отметок по оси покры- тия допускаются только при условии обеспе- чения продольной ровностиНе более 10 %результатов определений могут иметь отклонения от проектных значений в преде- лах не более ± 20 мм (± 50 мм), остальные - не бо- лее ± 10 мм (± 25 мм)
2 Поперечные уклоныНе более 10 %результатов определений могут иметь отклонение от проектных значений не более ± 0,01, остальные - не более ± 0,005 (± 0,010)
3 Ширина слоя
3.1 Основания и покрытия асфальтобетонные, цементобетонные, мостовые и из каменных ма- териалов и грунтов, обработанных вяжущимиНе более 10 %результатов определений могут иметь отклонения от проектных значений не более ± 10 см, остальные - не более ± 5 см
4 Толщина слоя
4.1 Основания асфальтобетонные, цементобетонныеНе более 10 %результатов определений могут иметь отклонения от проектных значений не более ± 10 %, остальные - не более ± 5 %(± 10 %)
4.2 Основания и покрытия из каменных мате- риалов и грунтов, обработанных вяжущимиНе более 10 %результатов определений могут иметь отклонения от проектных значений не более ± 10 %, остальные - не более ± 7 %(± 10 %)
4.3 Основания и покрытия из каменных материалов и грунтов, не обработанных вяжущимиНе более 10 %результатов определений могут иметь отклонения от проектных значений не более ± 10 %, но не более ± 20 мм, остальные - не более ± 7 %, но не более ± 15 мм
5 Ровность (просвет под рейкой длиной 3 м)
5.1 Основания и асфальтобетонные, цементобе- тонные, мостовые покрытия, а также покрытия из каменных материалов и грунтов, обработан- ных вяжущимиНе более 5 %результатов определений могут иметь значения просветов не более 6 мм, остальные - не более 3 мм
5.2 Все остальные виды покрытий, оснований и выравнивающих слоевНе более 5 %результатов определений могут иметь значения просветов под рейкой не более 10 мм, остальные - не более 5 мм
5.3 Превышение граней цементобетонных смежных плит в швах: - покрытий - основанийНе более 10 %результатов определений могут иметь значения не более 4 мм, остальные - не более 2 мм Не более 20 %результатов определений могут иметь значения не более 5 мм, остальные - не более 3 мм
6 Прямолинейность продольных и поперечных швов покрытия и основанияНе более 5 %результатов определений могут иметь отклонения от прямой линии не более 10 мм, остальные - не более 5 мм
7 Ширина пазов деформационных швовНе менее проектной, но не более 30 мм всех видов покрытий
ПримечанияПримечания

ских систем выдерживания заданных высотных отметок и уклона.

2 Применение средств механизации без автоматических систем выдерживания заданных высотных отметок и уклона допускается только при наличии технико-экономического обоснования и согласия заказчика. В этом случае контроль ровности в продольном направлении при приемке работ не выполняют.

9Искусственные сооружения

9.1
Искусственные сооружения на внутрихозяйственных автодорогах в сельской местности следует проектировать в соответствии с СП 35.13330 и другими нормативными документами с учетом указаний настоящего раздела.
9.2
Тип искусственного сооружения выбирают на основании техникоэкономических расчетов с учетом использования местных строительных материалов.

В необходимых случаях при соответствующих технико-экономических обоснованиях и обеспечении мероприятий по безопасности эксплуатации допускается проектировать сборно-разборные и затопляемые мосты.

9.3
На каждом пересечении водотока, как правило, должно быть предусмотрено одно водопропускное сооружение. Устройство дополнительных водопропускных сооружений на пойме, а также пропуск нескольких соседних водотоков через одно сооружение допускается лишь при обосновании гидравлическими и экономическими расчетами.
9.4
Однопролетные мосты и малые искусственные сооружения допускается располагать на любых сочетаниях плана и профиля, предусмотренных нормами проектирования внутрихозяйственных дорог.
9.5
Средние мосты рекомендуется располагать в плане на прямых участках автодороги. В стесненных условиях допускается располагать средние мосты на кривых радиусом не менее 100 м.
9.6
Мостовой переход следует располагать на прямом участке реки в наиболее узкой части поймы, не имеющей озер и староречий, нормально к направлению течения основной массы воды во время паводка.
9.7
Расчет искусственных сооружений, а также пойменных насыпей на воздействие водного потока следует производить по гидрографам расчетных паводков, а при их отсутствии - по расчетным расходам и соответствующим им уровням. Вероятность превышения расходов воды и соответствующих им уровней на пиках паводков указана в таблице 9.1.

Таблица 9.1 Вероятность превышения расходов воды

Вид сооруженияРасчетная вероятность пре- вышения,%
Малые и средние капитальные мосты2
Средние деревянные мосты3
Малые деревянные мосты3
Трубы5
Водоотводные канавы на дорогах: категорий I мс , II мс и III мс5
категорий IV мс10
9.8
Возвышение элементов мостов над уровнями воды и ледохода в несудоходных и несплавных пролетах следует назначать в зависимости от местных условий, но не менее указанных в таблице 9.2.

Таблица 9.2 Возвышение элементов мостов

Наименьшее возвышение, мНаименьшее возвышение, м
Элемент мостовнад расчетным уровнем воды (с учетом влияния подпора и волны)над наивысшим уровнем ледохода
Низ пролетных строений0,50,75
Низ пролетных строений при наличии карчехода и селе- вых потоков1,0-

СП 99.13330.2016

Подферменная площадка (низ подферменника)0,250,5
Низ продольных схваток и выступающих элементов кон- струкций в пролетах деревянных мостов0,250,75

При наличии наледи наименьшее возвышение низа пролетных строений назначают с учетом ее высоты.

На реках, по которым возможно движение маломерных судов (катеров, лодок) высота подмостового габарита должна составлять быть не менее 3,5 м над горизонтом воды с вероятностью превышения 10 %; при этом минимальный пролет моста - не менее 9,0 м. Необходимость указанного судоходного пролета следует устанавливать в техническом задании.

9.9
Определение величины расчетного расхода воды и расчет отверстий искусственных сооружений следует производить в соответствии с указаниями СП 35.13330.
9.10
Расчет отверстий малых мостов и труб на пропуск ливневых стоков следует производить с учетом аккумуляции воды перед сооружением, возможной по условиям рельефа у входа сооружения.

Уменьшение расчетного расхода за счет аккумуляции может быть допущено не более чем в три раза.

9.11
Нормативную временную вертикальную нагрузку следует принимать в виде нормативной нагрузки от автомобилей (АК) и тяжелой одиночной нормативной нагрузки от транспортных средств, осуществляющих перевозки тяжеловесных грузов (НК). Расчеты на указанные нагрузки регламентируют в соответствии с СП 35.13330.

Класс нагрузки для капитальных мостов и труб следует принимать К = 11 для всех категорий внутрихозяйственных дорог; для деревянных мостов класс нагрузки - К = 8.

В случае необходимости пропуска нагрузки, превышающей указанные АК и НК, следует выполнить расчет конструкций с учетом данной конкретной нагрузки либо предусмотреть мероприятия по снижению воздействия этой нагрузки на сооружение до нормативного уровня.

Нормативную временную нагрузку для тротуаров следует принимать в виде вертикальной равномерно распределенной, равной 2,0 кПа. При расчете основных несущих конструкций мостов указанную нагрузку не учитывают. Коэффициенты надежности, динамический коэффициент и прочие нагрузки и воздействия принимают по СП 35.13330.

9.12
На внутрихозяйственных автодорогах следует проектировать постоянные железобетонные или деревянные мосты в зависимости от местных условий.

Деревянные мосты должны иметь степень капитальности, обеспечивающую их нормальную эксплуатацию в течение не менее 20-25 лет.

Далее их именуют сокращенно - деревянные мосты.

Габариты мостов на внутрихозяйственных автодорогах следует принимать по таблице 9.3.

Таблица 9.3 Габариты мостов

Элементы поперечного профиля мостовЭлементы поперечного профиля мостовЭлементы поперечного профиля мостовЭлементы поперечного профиля мостовЭлементы поперечного профиля мостов
категория дорогЧисло полос движенияШирина проезжей части, мШирина полос безопасно- сти, мГабарит (Г), мШирина тротуа- ров, м
I вс26,01,08,00,75
II вс26,00,757,50,75
III * вс14,50,756,00,75

СП 99.13330.2016

IV вс14,50,756,0
* Кроме внутриплощадочных дорог.* Кроме внутриплощадочных дорог.* Кроме внутриплощадочных дорог.* Кроме внутриплощадочных дорог.* Кроме внутриплощадочных дорог.* Кроме внутриплощадочных дорог.

Габариты мостов, расположенных на кривых, принимают с уширениями, величину которых назначают по нормам проектирования автодорог.

Высота габарита должна составлять не менее 5 м, за исключением скотопрогонов, для которых высота габарита может быть снижена 4,5 м.

9.13
Деревянные конструкции мостов следует применять преимущественно заводского изготовления с учетом мероприятий, обеспечивающих их долговечность, в т. ч. с пролетными строениями из клееной древесины.
9.14
Для деревянных мостов следует применять пиломатериалы и круглые лесоматериалы хвойных пород 2-го сорта; следует отдавать предпочтение лиственнице.

Качество лесоматериалов в отношении допускаемых пороков древесины должно соответствовать требованиям, предъявляемым к элементам II категории, приведенным в СП 64.13330.

9.15
В конструкциях должны быть предусмотрены меры защиты основных несущих деревянных элементов от увлажнения независимо от того, произведено антисептирование древесины или нет (гидроизоляция, сливные доски, козырьки и др.).
9.16
Опоры деревянных мостов следует предусматривать свайные во всех случаях, когда грунты допускают забивку свай.

Целесообразной является комбинированная конструкция мостов с деревянными пролетными строениями и железобетонными свайно-стоечными опорами, что увеличивает продолжительность службы моста и сокращает эксплуатационные затраты.

9.17
Проезжую часть на деревянных мостах следует назначать в виде деревянного настила, по которому делают поверхностную обработку битумом с крупным песком.
9.18
На средних деревянных мостах следует предусматривать устройство противопожарных площадок, оборудованных противопожарным инвентарем. Противопожарные площадки следует располагать на насыпи у въездов на мост и над опорами не реже, чем через 25 м.
9.19
Ограждения проезжей части на мостах следует предусматривать с минимальным уровнем удерживающей способности для дорог категории:

I вс и группы дорожных условий:

Формула из оригинального издания СП 99.13330.2016

II вс и группы дорожных условий:

Формула из оригинального издания СП 99.13330.2016

III вс (кроме внутриплощадочных дорог ) и группы дорожных условий:

Формула из оригинального издания СП 99.13330.2016

IV вс и группы дорожных условий:

Формула из оригинального издания СП 99.13330.2016

В случае отсутствия тротуаров или служебных проходов минимальные уровни удерживающей способности принимают увеличенными на один разряд (см. ГОСТ Р 52289).

На дорогах категории IVвс допускается устанавливать вместо металлических ограждений барьерного типа тросовые или деревянные с удерживающей способностью, приведенной выше.

9.20
Для мостовых переходов в необходимых случаях должны быть предусмотрены ледорезные, струенаправляющие и берегоукрепительные сооружения, а для малых мостов и труб - углубление, спрямление и укрепление русел с входной и выходной стороны и в пределах сооружения, а также устройства для гашения скоростей протекающей воды на входе и выходе.
9.21
На внутрихозяйственных автодорогах следует проектировать сборные железобетонные трубы, трубы из гофрированного металла, а также пластиковые трубы диаметром не менее 0,5 м.

СП 99.13330.2016

Выбор типа малого искусственного сооружения следует производить в зависимости от гидрологических параметров водотока и геологических условий по результатам технико-экономического сравнения вариантов с учетом сокращения эксплуатационных расходов.

Проектирование труб определенного типа выполняют по техническим условиям для соответствующих конструкций.

Предпочтение следует отдавать типам труб, которые помимо экономической целесообразности отличаются простотой строительства и эксплуатации. Такими характеристиками обладают, в частности, пластиковые трубы (желательно с гладкой внутренней поверхностью), одним из важных достоинств которых является сохранение целостности трубы в случае продольных деформаций из-за неравномерной осадки грунта или морозного пучения.

9.22
Отверстия и высоту в свету труб следует назначать не менее:
  • 0,75 м - при длине трубы не более 15 м;
  • 1,0 м - при длине трубы от 15 до 20 м;
  • 1,25 м - при длине трубы от 20 до 30 м.

В местах возможного образования наледей вместо труб следует проектировать деревянные мосты. В отдельных случаях разрешается применение прямоугольных бетонных труб с отверстием нe менее 3 м и высотой не менее 2 м в комплексе с постоянными противоналедными сооружениями.

Трубы диаметром 0,75 и 0,5 м следует укладывать с уклоном не менее 20 ‰ для возможности самопромыва.

9.23
Трубы следует проектировать безнапорные. Пропуск расходов воды в полунапорном и напорном режимах допускается только при устройстве неразмываемых противофильтрационных экранов или оголовков с коническими входными звеньями на фундаментах.

Кроме того, должны быть обеспечены водонепроницаемость швов между звеньями с применением мастики в соответствии с ГОСТ 30693 и устойчивость насыпи против фильтрации. Безнапорные трубы с отверстием до 1,25 м допускается проектировать без оголовков.

Трубы во всех случаях следует проектировать на полную ширину земляного полотна.

Толщина засыпки над трубами, считая от верха звена трубы до низа конструкции дорожной одежды, должна быть:

  • над железобетонными трубами - не менее 0,5 м;
  • металлическими гофрированными и пластиковыми трубами - не менее 0,5 м и не менее 0,8 м от верха трубы до поверхности дорожного покрытия.
9.24
Трубы следует укладывать на бетонные фундаменты или на уплотненные щебенистые или гравийно-песчаные подушки.
9.25
Металлические гофрированные трубы проектируют без устройства оголовков. При этом нижняя часть не срезаемой трубы выступает из насыпи на уровне ее подошвы не менее чем 0,2 м, а сечение трубы со срезанным концом выступает из насыпи не менее чем на 0,5 м.

Нижняя часть (лоток) пластиковых труб должна выступать из насыпи не менее чем на 0,5 м.

9.26
Применение труб не допускается при наличии ледохода и карчехода, а также в местах возможного возникновения селей и образования наледи.
9.27
В качестве водопропускных сооружений при расчетных расходах воды не более 5 м³ /с разрешается проектировать фильтрующие насыпи и комбинированные сооружения из фильтрующих насыпей и труб.

Фильтрующие насыпи предусмотрены при наличии местного каменного материала на водотоках с незначительным содержанием взвешенных частиц грунта.

Применение фильтрующих насыпей целесообразно в случае необходимости строительства в зимнее время, на участках, где в последующем потребуется смягчение предельных уклонов дороги или перестройка мостов и труб под более тяжелые нагрузки, в сейсмоопасных районах.

Проектирование и расчет фильтрующих насыпей выполняют по СП 45.13330.

СП 99.13330.2016

9.28
Для пропуска дождевых паводков с расходом не более 3 м³ /с разрешено проектировать переливные насыпи («переливы») при соответствующем укреплении земполотна для защиты от размывов.
9.29
В отдельных случаях при малой интенсивности движения для нерегулярного редкого сообщения целесообразно устройство паромной переправы через постоянные водотоки. Соответствующее обоснование с учетом эксплуатационных расходов выполняют по сравнению с вариантами капитального, наплавного, затопляемого моста.

10Обустройство дорог и защитные дорожные сооружения

10.1
Дорожные ограждения по условиям применения разделяют на две группы.

К ограждениям первой группы относят барьерные конструкции (высотой не менее 0,75 м) и парапеты (высотой не менее 0,6 м), предназначенные для предотвращения вынужденных съездов транспортных средств на опасных участках дороги, с мостов, путепроводов, а также столкновений со встречными транспортными средствами и наездов на массивные препятствия и сооружения.

К ограждениям второй группы относят сетки, конструкции перильного типа и т. п. (высотой 0,8-1,5 м), предназначенные для упорядочения движения пешеходов и предотвращения попадания животных на проезжую часть.

10.2
Дорожные ограждения применяют в зависимости от назначения ограждений, их расположения, принципа работы. Ограждение должно соответствовать требованиям к уровню удерживающей способности, который выбирают с учетом степени сложности дорожных условий, а также к прогибу, рабочей ширине и минимальной высоте.
10.3
Дорожные ограждения устанавливают в соответствии с ГОСТ Р 52289. Требования к условиям установки ограждений первой группы и величине их удерживающей способности на автомобильных дорогах категорий Iвс, IIвс и IIIвс

(за исключением внутриплощадочных дорог) должны соответствовать условиям установки и величине удерживающей способности для дорог общего пользования категории IV, а на дорогах категории IVвс - требованиям, предъявляемым к дорогам общего пользования категории V.

10.4
На обочине автомобильной дороги барьерное ограждение устанавливают на расстоянии 0,50-0,85 м от бровки земляного полотна до стойки барьерного ограждения, парапетное - на расстоянии 0,50 м от бровки земляного полотна до ближнего края парапетного ограждения и не менее 1,00 м от кромки проезжей части до лицевой поверхности балки ограждения или до ближнего края парапетного ограждения.

Ширина обочин от кромки проезжей части до ближайшей плоскости дорожного ограждения должна составлять не менее 1,5 м, а на особо трудных участках в горной местности - не менее 0,5 м.

10.5
Необходимо также предусматривать ограждение опор путепроводов, консольных и рамных опор информационно-указательных дорожных знаков, опор освещения и связи, расположенных на расстоянии менее 4 м от кромки проезжей части.
10.6
При сопряжении дорожных барьерных металлических энергопоглощающих ограждений с мостовыми ограждениями предусматривают постепенное доведение шага стоек дорожных ограждений до 1 м. При этом протяженность участков с одинаковым шагом стоек должна быть не менее 8 м (ГОСТ Р 52607).

В пределах переходных плит в местах соединения пролетных строений мостов и путепроводов с земляным полотном дороги применяют ограждения той же конструкции, что и на пролетных строениях.

В местах деформационных швов стыки балки ограждений выполняют с телескопирующим устройством.

10.7
Сопряжение двух односторонних металлических ограждений барьерного типа, расположенных на обочине в местах пересечений и примыканий, выполняют радиусом не менее 1 м.

СП 99.13330.2016

10.8
При необходимости отклонения линии ограждения в плане его следует выполнять с отгоном не менее 10:1.
10.9
Ограждения второй группы следует устанавливать на участках дорог категории Iвс, IIвс, III вс и IVвс, когда не требуются искусственное освещение и установка ограждений первой группы, оборудовать направляющими устройствами в виде отдельно стоящих сигнальных столбиков высотой 0,75-0,8 м.
10.10
Сигнальные столбики должны соответствовать требованиям ГОСТ Р 50970 и ГОСТ Р 50971 и должны быть устанавлены на обочине на расстоянии 0,35 м от бровки земляного полотна, при этом расстояние от края проезжей части до столбика должно составлять не менее 1,00 м.
10.11
Места установки сигнальных столбиков и их расположение принимают в соответствии с ГОСТ Р 52289.
10.12
Применение дорожных знаков должно соответствовать требованиям ГОСТ Р 52289. Дорожные знаки должны соответствовать требованиям ГОСТ Р 52290, опоры дорожных знаков - требованиям ГОСТ 25458 и ГОСТ 25459.
10.13
Применение дорожной разметки должно соответствовать требованиям ГОСТ Р 52289, элементы дорожной разметки - требованиям ГОСТ Р 51256.
10.14
Стационарное электрическое освещение на автомобильных дорогах следует предусматривать на дорогах категории IIIвс (внутриплощадочные автомобильные дороги), на участках в пределах населенных пунктов, на автобусных остановках, а также на пересечении дорог категорий Iвс и IIвс и на подходах к мостам при соответствующем технико-экономическом обосновании.

Если расстояние между соседними освещаемыми участками составляет менее 250 м, рекомендуется устраивать непрерывное освещение дороги, исключающее чередование освещенных и неосвещенных участков.

Вне населенных пунктов средняя яркость покрытия участков автомобильных дорог категорий Iвс и IIвс -0,4 кд/м² .

Отношение максимальной яркости покрытия проезжей части к минимальной не должно превышать 5:1 на дорогах категорий Iвс и IIвс.

Показатель ослепленности установок наружного освещения не должен пре- вышать 150.

Освещение участков автомобильных дорог в пределах населенных пунктов следует выполнять в соответствии с требованиями СП 52.13330.

10.15
Опоры светильников на дорогах следует располагать за бровкой земляного полотна.
10.16
Световые и светосигнальные приборы, располагаемые на мостах через судоходные водные пути, не должны создавать помех судоводителям в ориентировании и ухудшать видимость судоходных сигнальных огней.
10.17
Включение освещения участков автомобильных дорог следует предусматривать при снижении уровня естественной освещенности до 15-20 лк, а отключение - при его повышении до 10 лк.
10.18
В ночное время следует предусмотреть снижение уровня наружного освещения протяженных участков автомобильных дорог (длиной более 300 м) и подъездов к мостам, тоннелям и пересечениям автомобильных дорог с автомобильными и железными дорогами путем выключения не более половины светильников. При этом не допускается отключение подряд двух светильников, а также расположенных вблизи ответвления, примыкания, вершины кривой в продольном профиле радиусом менее 300 м, пешеходного перехода, остановки общественного транспорта, на кривой в плане радиусом менее 100 м.
10.19
Управление сетями наружного освещения следует предусматривать централизованным дистанционным или использовать возможности установок управления наружным освещением ближайших населенных пунктов либо производственных предприятий.
10.20
В необходимых случаях для автомобильной дороги должна быть предусмотрена защита участков дороги от опасных геологических процессов (оползней, обвалов, селей, водной и ветровой эрозии и т. п.). При этом следует руководствоваться положениями СП 116.13330.
10.21
Защиту от опасных геологических процессов следует осуществлять с учетом механизма развития процесса, выявляемого на основе детальных инже-

СП 99.13330.2016 нерно-геологических изысканий, охватывающих зону развития процесса.

10.22
Для защиты от водной и ветровой эрозии необходимо использовать специальные насаждения, конструкции укрепления склонов и откосов, в том числе с использованием геосинтетических материалов, в сочетании с комплексом геотехнических инженерных мероприятий, проектируемых с учетом местных конкретных условий и опыта.
10.23
Защита дорог от оползневых процессов должна включать планировочные работы, устройство грунтовых контрбанкетов, подпорных стен различных типов, анкерных удерживающих конструкций, свайных противооползневых конструкций и др.
10.24
Для защиты дорог от селей следует предусмотреть: лесонасаждение, селезадерживающие сооружения, селепропускные сооружения, селеотводящие сооружения и др.
10.25
В проекте должны быть предусмотрены мероприятия, надежно защищающие участки дороги, проходящие по открытой местности, от снежных заносов во время метелей.

Защита от снежных заносов не предусмотрена:

  • при расчетном годовом снегоприносе менее 25 м³ на 1 м дороги, расположенной на орошаемых или осушенных землях, пашне, земельных участках, занятых многолетними плодовыми насаждениями и виноградниками;
  • устройстве дорог в насыпях с возвышением бровки земляного полотна над расчетным уровнем снегового покрова на величину, указанную в 7.26, в выемках, если снегоемкость откоса больше объема снегоприноса к дороге;
  • устройстве дорог в лесных массивах при отсутствии разрывов и просек.
10.26
На заносимых участках дорог защиту от снежных заносов следует предусматривать на дорогах категорий Iвс, IIвс, IIIвс (кроме внутриплощадочных дорог) и IVвс снегозащитными лесонасаждениями или временными защитными устройствами (снеговыми валами, траншеями).

Ширину снегозащитных лесонасаждений с каждой стороны дороги, а также расстояния от бровки земляного полотна до этих насаждений следует принимать по нормам, приведенным в таблице 10.1.

Таблица 10.1 Ширина снегозащитных лесонасаждений

Расчетный годовой снегопринос, м³ /мШирина снегозащитных лесонасаждений, мРасстояние от бровки земляного по- лотна до лесонасаждений, м
От 10 до 25415-25

Примечания

1 Ширина снегозащитных лесонасаждений и их конструкция при снегоприносе более 250 м³ /м определена индивидуальным проектом.

  • 2 Расстояние от бровки земляного полотна до лесонасаждений при расчетном годовом снегоприносе 10-25 м³ /м принимают для дорог категорий Iмс, IIмс.
10.27
Защиту дорог от снежных заносов на участках, располагаемых на землях государственного лесного фонда, покрытых лесом, в случае намечаемого проведения рубок обеспечивают сохранением с обеих сторон дороги лесных полос шириной 250 м каждая (считая от оси дороги).
10.28
Постоянные снегозащитные заборы следует проектировать в один или несколько рядов высотой от 3 до 5 м из расчета на задержание максимального расчетного годового объема снега обеспеченностью один раз в 15 лет, а в сильнозаносимых местностях малонаселенных районов - один раз в 20 лет.

Постоянный забор располагают на расстоянии, равном 15-25-кратной высоте забора от бровки откоса выемки в месте ее наибольшей глубины, а при расположении дороги на насыпи - от бровки земляного полотна. При необходимости (обоснованной расчетом) устраивают дополнительные ряды заборов с расстояниями между ними, равными 30-кратной высоте забора.

Постоянные заборы следует сооружать с разрывами для проезда транспортных средств и сельскохозяйственных машин в местах, согласованных с землепользователями.

10.29
Защиту дорог и дорожных сооружений от воздействия прилегающих оврагов, оползней, размыва водными потоками, а также от песчаных заносов сле- дует осуществлять с помощью специальных насаждений.

11Охрана окружающей среды

11.1
При размещении автомобильной дороги и сооружений на ней местоположение трассы строящейся автомобильной дороги необходимо определять на основе рассмотрения и сравнения альтернативных вариантов, включая вариант отказа от строительства. При сравнении вариантов размещения автомобильной дороги следует учитывать экологические, экономические и социальные факторы, а также возникающее перераспределение движения по участкам сети автомобильных дорог и экологической нагрузки на звенья сети.
11.2
В проектной документации должна быть произведена оценка воздействия проектируемой дороги на окружающую среду по ГОСТ 17.4.3.02, ГОСТ 17.5.1.03 и ГОСТ 17.5.3.04, а также СанПиН 2.1.6.1032, СанПиН 2.1.7.1287. В первую очередь следует рассматривать непосредственное и косвенное влияние дорог и дорожного движения:
  • на людей, фауну и флору;
  • состояние почвы, воду, микроклимат;
  • пейзаж, физические объекты и культурное наследие.
11.3
При наличии в зоне строительства охраняемых памятников истории и культуры (старинные постройки, захоронения, археологические объекты, объекты особого отношения местного населения и т. п.), а также уникальных природных феноменов (особые геологические формы, водные источники, ценные экземпляры деревьев и т. п.) следует рассматривать необходимость специальных инженерных решений по защите указанных объектов.
11.4
В проектах следует предусмотреть осуществление защитных мероприятий при прохождении автомобильных дорог вблизи: населенных пунктов или через них, заповедников, в рекреационных местах расположения курортов, домов отдыха, пансионатов, детских и юношеских лагерей и т. п.
11.5
При строительстве внутрихозяйственных автомобильных дорог в обход населенных пунктов их трассы следует прокладывать по возможности с под- ветренной стороны. В целях обеспечения дальнейшей реконструкции дорог расстояние от бровки земляного полотна до линии застройки населенных пунктов принимают в соответствии с их генеральными планами.
11.6
При технико-экономическом обосновании для снижения влияния строящихся автомобильных дорог и сооружений на окружающую среду необходимо предусмотреть строительство защитных сооружений (древеснокустарниковые насаждения и др.).
11.7
При пересечении трассой дороги сложившихся путей миграции животных необходимо предусмотреть на дорогах категорий Iвс, IIвс, IIIвс (кроме внутриплощадочных дорог) и IVвс применение организационных мероприятий по ограничению режима, скорости и времени движения дорожными знаками и иными средствами регулирования движения.
11.8
При определении мест переходов автодорог через водотоки, выборе конструкций и отверстий искусственных сооружений следует учитывать необходимость обхода мест нагула и нерестилищ рыб, сроки проведения строительных работ с учетом периода массового нереста и выклева рыб, недопущение нарушения гидрологического режима рек, изменения береговой линии, сечения водотоков, активизации русловых процессов.

При строительстве или реконструкции мостовых переходов на рыбохозяйственных водных объектах по согласованию и техническим условиям, полученным в установленном законодательством порядке, в проектах необходимо предусматривать мероприятия по сохранению рыбных запасов.

11.9
На площадях земель, нарушаемых при строительстве автомобильных дорог, плодородный слой почвы необходимо снимать и складировать в отведенных местах.

Плодородный почвенный грунт используют для укрепления земляного полотна и дорожных сооружений, а также при рекультивации нарушенных при строительстве земель.

СП 99.13330.2016

11.10
Все земельные участки, предоставленные во временное пользование для нужд строительства дороги, по окончании строительства должны быть приведены в состояние, пригодное для дальнейшего использования с учетом технических условий владельцев и пользователей земель.
11.11
При прокладке трасс дорог по высокопродуктивным пахотным, орошаемым, осушаемым или иным ценным угодьям в целях сокращения площадей отвода земель земляное полотно следует не предусматривать устройство кюветрезервов и кавальеров.
11.12
При назначении конструктивных решений земляного полотна, водоотводных и водопропускных сооружений необходимо обеспечить защиту угодий от размыва и заиления, заболачивания, нарушения растительного и дернового покрова, нарушения гидрологического режима водотоков и природного уровня грунтовых вод.

Во избежание эрозии земель вследствие концентрации водных потоков следует предусмотреть укрепление русел и выходов из водоотводных сооружений.

11.13
Для автодорог в зоне проведения мелиоративных работ необходимо предусмотреть увязку строительных решений с проектами мелиорации соответствующих территорий.
11.14
При сооружении насыпей через болота с поперечным по отношению к трассе дороги движением воды в водонасыщенном горизонте следует предусмотреть мероприятия, исключающие изменение режима болота путем отсыпки насыпи или ее нижней части из дренирующих материалов, устройства вдоль земляного полотна продольных канав и, если это необходимо, искусственных сооружений и т. п.
11.15
На дорогах в пределах водоохранных зон необходимо предусматривать организованный сбор воды с поверхности проезжей части с последующей ее очисткой или отводом в места, исключающие загрязнение водных объектов. Качество сбрасываемых очищенных сточных вод в водные объекты должно удовлетворять установленным требованиям.
11.16
Для предотвращения загрязнения полосы отвода автомобильных дорог бытовым мусором в местах скопления мусора необходимо предусмотреть площадки для установки контейнеров для сбора мусора.

При прокладке трассы в хвойных лесах на сухих почвах по согласованию с органами лесного хозяйства следует предусмотреть за границами полосы отвода противопожарные минерализованные полосы. Ширину этих полос принимают в соответствии с правилами пожарной безопасности для лесов.

11.17
Выбор материалов для строительства и реконструкции дороги следует осуществлять с учетом прямого и косвенного влияния на экологическую обстановку в период как строительства, так и эксплуатации дороги.
11.18
Территории временных баз строительных организаций должны быть надежно ограждены, иметь спланированную поверхность, специально оборудованные площадки для заправки техники, сбора и уничтожения отходов и мусора, туалеты, установки для мойки колес, для сбора и очистки вод.
11.19
Размещение временных баз строительных организаций в прибрежных полосах водных объектов допускается только при необходимости непосредственного примыкания площадки предприятия к водоемам по согласованию с органами по регулированию использования и охране вод в соответствии с законодательством.

Временные базы строительных организаций, требующие устройства грузовых причалов или пристаней, следует размещать по течению реки ниже селитебной территории на расстоянии не менее 200 м по согласованию с органами по регулированию использования и охраны вод и федеральным органом исполнительной власти в области рыболовства.

11.20
Во избежание нарушения путей сообщения местных жителей, увеличения временных затрат на дорогу к местам работы, отдыха и пунктам медицинского обслуживания, расчленения сельскохозяйственных угодий, ухудшения условий движения для сельскохозяйственной техники, гужевого транспорта, велосипедистов, пешеходов, прогона скота необходимо предусмотреть устройство подъездов к населенным пунктам, пешеходных и велосипедных дорожек, а также сооружений для связи разобщенных территорий.
11.21
В условиях радиоактивного заражения местности должны быть предусмотрены дополнительны мероприятия в соответствии с нормами ТНПА в зависимости от степени заражения.

АПриложение А. (справочное)

Дорожно-климатическое районирование

Рисунок 4 из оригинального издания СП 99.13330.2016

Прим ечания 1 При соответствующем обосновании общее дорожно -климатическое районирование территории России может уточняться в рамках отдельных субъектов Российской Федерации.

2 Кубань и западную часть Северного Кавказа следует относить к дорожно -климатической зоне III.

  • границы дорожно -климатических зон; - - - --границы дорожно -климатических подзон

Рисунок А.1 -Карта дорожно -климатических зон и подзон

Таблица А.1 - Примерные географические границы

Зона и подзонаПримерная географическая граница
IСевернее линии Нивский - Сосновка - Новый Бор - Щельябож - Сыня - Суеватпуль - Белоярский - Ларьяк - Усть-Озерное - Ярцево - Канск - Вы- езжий Лог - Усть-Золотая - Сарыч - Сеп - Новоселово - Артыбаш - Иню - Госу- дарственная граница - Симоново - Биробиджан - Болонь - Многовершиный. Включает зоны тундры, лесотундры и северо-восточную часть лесной зоны с распространением вечномерзлых грунтов
I 1Севернее линии Нарьян-Мар - Салехард - Курейка - Трубка Удачная - Верхоянск - Дружина - Горный Мыс - Марково
I 2Восточнее линии устье р. Нижняя Тунгуска - Ербогачен, Ленск - Бодайбо - Богдарин и севернее линии Могоча - Сковородино - Зея - Охотск - Палатка - Слаутсткое. Ограничена с севера подзоной I 1
I 3От южной границы вечной мерзлоты до южной границы подзоны I 2
IIОт границы зоны I до линии Тула - Нижний Новгород - Ижевск - Томск - Канск. На Дальнем Востоке от границы зоны I до государственной границы. Включает зону лесов с избыточным увлажнением грунтов
II 1С севера и востока ограничена зоной, с запада - подзоной II, с юга - линией Рос- лавль - Клин - Рыбинск - Березники - Ивдель
II 2С севера ограничена подзоной II 1 , с запада - подзоной II 4 , с юга - зоной III, с востока и юга - границей зоны I
II 3С севера ограничена государственной границей, с запада - границей с подзоной II 5 , с юга - линией Рославль - Клин - Рыбинск, с востока - линией Псков - Смо- ленск - Орел
II 4С севера ограничена подзоной II 3 , с запада - подзоной II 6 , с юга - границей с зоной III, с востока - линией Смоленск - Орел - Воронеж
IIIОт южной границы зоны II до линии Белгород - Самара - Магнитогорск - Омск - Бийск - Туран. Включает лесостепную зону со значительным увлажнением грун- тов в отдельные годы
III 1Ограничена с севера зоной II, с запада - подзоной III 2 , с юга - зоной IV, с востока - зоной I

Окончание таблицы А.1

III 2С севера ограничена зоной II, с запада - подзоной III 3 , с юга - зоной IV, с востока - линией Смоленск - Орел - Воронеж
IVОт границы зоны III до линии Буйнакск - Кизляр - Волгоград и далее в сторону границы с Казахстаном в широтном направлении. Включает степную зону с недо- статочным увлажнением грунтов
VК юго-западу и югу от границы зоны IV и включает пустынную и пустынно- степную зоны с засушливым климатом и распространением засоленных грунтов

Примечания

  • 1 При проектировании участков дорог в приграничных областях допускается принимать проектные решения, как для смежной (северной или южной) зоны.
  • 2 В горных районах дорожно-климатические зоны следует определять с учетом высотного расположения объектов проектирования, принимая во внимание природные условия на данной высоте.
  • 3 Разделение на подзоны следует учитывать при определении расчетной влажности при расчетах на прочность и морозоустойчивость дорожных одежд.

БПриложение Б. (обязательное)

Типы местности и свойства грунтов

Таблица Б.1 Типы местности по характеру и степени увлажнения

ТипПризнак и зависимость от дорожно-климатических зонПризнак и зависимость от дорожно-климатических зонПризнак и зависимость от дорожно-климатических зонПризнак и зависимость от дорожно-климатических зонПризнак и зависимость от дорожно-климатических зон
мест- но- стиIIIIIIIVV
1-йПоверхностный сток обеспечен; грунтовые во- ды не влияют на увлажнение верхней толщи грунтов; мощ- ность деятель- ного слоя более 2,5 м при непросадочных грунтах влаж- ностью менее 0,7 w iПоверхностный сток обеспечен; грунтовые во- ды не влияют на увлажнение верхней толщи; слабо- и сред- неподзо- листые или дерново- подзолистые почвы без признаков заболачиванияПоверхностный сток обеспечен; грунтовые во- ды не влияют на увлажнение верхней толщи; серые, лесные слабоподзо- листые почвы, в северной ча- сти зоны - тем- но-серые лес- ные почвы и оподзоленные и выщелочные черноземыПоверхностный сток обеспечен; грунтовые во- ды не влияют на увлажнение верхней толщи; почвы - туч- ные или мощ- ные черноземы, в южной части зоны - южные черноземы, темно- каштановые и каштановые почвыГрунтовые воды не влияют на увлажнение; почвы в се- верной ча- сти бурые, в южной - сверло - бурые и се- роземы
2-йПоверхностный сток не обеспе- чен; грунтовые воды не влияют на увлажнение верхней толщи; тундровые поч- вы с резко вы- раженными признаками за- болачивания; мощность се- зонно- оттаивающего слоя от 1,0 до 2,5 м при нали- чии глинистых просадочных грунтов влаж- ностью более 0,8 w iПоверхностный сток не обеспе- чен; грунтовые воды не влияют на увлажнение верхней толщи; средне- и силь- ноподзолистые и полуболот- ные почвы с признаками за- болачиванияПоверхностный сток не обеспе- чен; грунтовые воды не влияют на увлажнение верхней толщи; подзолистые или полуболот- ные почвы с признаками оглеения, в южной части- лугово- черноземные солонцы и со- лодиПоверхностный сток не обес- печен; грунто- вые воды не влияют на увлажнение верхней толщи; почвы - сильносолон- цеватые черно- земы, каштано- вые, солонцы и солодиГрунтовые воды не влияют на увлажнение; почвы - со- лонцы, та- кыры, со- лончако- ватые со- лонцы и ре- же солонча- коватые со- лонцы, и реже солон- чаки

Окончание таблицы Б.1

3-йГрунтовые или длительно (бо- лее 30 сут) стоящие по- верхностные воды оказыва- ют влияние на увеличение верхней толщи грунтов; тунд- ровые и бо- лотные почвы; торфяники; мощность се- зоннооттаива- ющего слоя до 1 м при нали- чии глинистых сильнопроса- дочных грун- тов, содержа- щих в преде- лах двойной мощности се- зонного оттаи- вания линзы льда толщиной более 10 мГрунтовые во- ды или дли- тельно (более 30 сут) стоя- щие поверх- ностные воды влияют на увлажнение верхней тол- щи; торфяно- болотные или полуболотные почвыТо же, что для зоны IIГрунтовые во- ды или дли- тельно (более 30 сут) стоя- щие поверх- ностные воды влияют на увлажнение верхней тол- щи; болотные или полубо- лотные почвы, солончаки и солончакова- тые солонцыГрунтовые воды или длительно (более 30 сут) стоящие по- верхностные воды влияют на увлажне- ние верхней толщи; почвы - солончаки и солончако- ватые солон- цы; постоян- но орошае- мые террито- рии
Примечания 1 Участки, где залегают песчано-гравийные или песчаные грунты (за исключением мелких пылева- тых песков) мощностью более 5 м при расположении уровня грунтовых вод на глубине более 3 м в зонах II, III и более 2 м в зонах IV, V, относятся к 1-му типу местности независимо от наличия поверхностного стока (при отсутствии длительного подтопления). 2 Грунтовые воды не оказывают влияния на увлажнение верхней толщи грунтов в том случае, если их уровень в предморозный период залегает ниже глубины промерзания не менее чем на 2,0 м при глинах, тяжелых пылеватых и тяжелых суглинках; на 1,5 м в легких пылеватых и легких суглинках, тяжелых пыле- ватых и пылеватых супесях; на 1,0 м в легких, легких крупных супесях и пылеватых песках. 3 Поверхностный сток считывается обеспеченным при уклонах поверхности грунта в пределах по-Примечания 1 Участки, где залегают песчано-гравийные или песчаные грунты (за исключением мелких пылева- тых песков) мощностью более 5 м при расположении уровня грунтовых вод на глубине более 3 м в зонах II, III и более 2 м в зонах IV, V, относятся к 1-му типу местности независимо от наличия поверхностного стока (при отсутствии длительного подтопления). 2 Грунтовые воды не оказывают влияния на увлажнение верхней толщи грунтов в том случае, если их уровень в предморозный период залегает ниже глубины промерзания не менее чем на 2,0 м при глинах, тяжелых пылеватых и тяжелых суглинках; на 1,5 м в легких пылеватых и легких суглинках, тяжелых пыле- ватых и пылеватых супесях; на 1,0 м в легких, легких крупных супесях и пылеватых песках. 3 Поверхностный сток считывается обеспеченным при уклонах поверхности грунта в пределах по-Примечания 1 Участки, где залегают песчано-гравийные или песчаные грунты (за исключением мелких пылева- тых песков) мощностью более 5 м при расположении уровня грунтовых вод на глубине более 3 м в зонах II, III и более 2 м в зонах IV, V, относятся к 1-му типу местности независимо от наличия поверхностного стока (при отсутствии длительного подтопления). 2 Грунтовые воды не оказывают влияния на увлажнение верхней толщи грунтов в том случае, если их уровень в предморозный период залегает ниже глубины промерзания не менее чем на 2,0 м при глинах, тяжелых пылеватых и тяжелых суглинках; на 1,5 м в легких пылеватых и легких суглинках, тяжелых пыле- ватых и пылеватых супесях; на 1,0 м в легких, легких крупных супесях и пылеватых песках. 3 Поверхностный сток считывается обеспеченным при уклонах поверхности грунта в пределах по-Примечания 1 Участки, где залегают песчано-гравийные или песчаные грунты (за исключением мелких пылева- тых песков) мощностью более 5 м при расположении уровня грунтовых вод на глубине более 3 м в зонах II, III и более 2 м в зонах IV, V, относятся к 1-му типу местности независимо от наличия поверхностного стока (при отсутствии длительного подтопления). 2 Грунтовые воды не оказывают влияния на увлажнение верхней толщи грунтов в том случае, если их уровень в предморозный период залегает ниже глубины промерзания не менее чем на 2,0 м при глинах, тяжелых пылеватых и тяжелых суглинках; на 1,5 м в легких пылеватых и легких суглинках, тяжелых пыле- ватых и пылеватых супесях; на 1,0 м в легких, легких крупных супесях и пылеватых песках. 3 Поверхностный сток считывается обеспеченным при уклонах поверхности грунта в пределах по-Примечания 1 Участки, где залегают песчано-гравийные или песчаные грунты (за исключением мелких пылева- тых песков) мощностью более 5 м при расположении уровня грунтовых вод на глубине более 3 м в зонах II, III и более 2 м в зонах IV, V, относятся к 1-му типу местности независимо от наличия поверхностного стока (при отсутствии длительного подтопления). 2 Грунтовые воды не оказывают влияния на увлажнение верхней толщи грунтов в том случае, если их уровень в предморозный период залегает ниже глубины промерзания не менее чем на 2,0 м при глинах, тяжелых пылеватых и тяжелых суглинках; на 1,5 м в легких пылеватых и легких суглинках, тяжелых пыле- ватых и пылеватых супесях; на 1,0 м в легких, легких крупных супесях и пылеватых песках. 3 Поверхностный сток считывается обеспеченным при уклонах поверхности грунта в пределах по-Примечания 1 Участки, где залегают песчано-гравийные или песчаные грунты (за исключением мелких пылева- тых песков) мощностью более 5 м при расположении уровня грунтовых вод на глубине более 3 м в зонах II, III и более 2 м в зонах IV, V, относятся к 1-му типу местности независимо от наличия поверхностного стока (при отсутствии длительного подтопления). 2 Грунтовые воды не оказывают влияния на увлажнение верхней толщи грунтов в том случае, если их уровень в предморозный период залегает ниже глубины промерзания не менее чем на 2,0 м при глинах, тяжелых пылеватых и тяжелых суглинках; на 1,5 м в легких пылеватых и легких суглинках, тяжелых пыле- ватых и пылеватых супесях; на 1,0 м в легких, легких крупных супесях и пылеватых песках. 3 Поверхностный сток считывается обеспеченным при уклонах поверхности грунта в пределах по-

Таблица Б.2 Классификация грунтов по степени набухания

Разновидность грунтов (при влажности 0,5 w о )Относительная деформация набухания, %толщины слоя увлажнения
НенабухающиеМенее 2
СлабонабухающиеОт 2 до 4
Средненабухающие«5» 10
СильнонабухающиеСв. 10

Таблица Б.3 Классификация грунтов по степени просадочности

Разновидность грунтовКоэффициент просадочностиОтносительная деформация просадки, %толщины слоя промачивания
НепросадочныеСв. 0,92Менее 2
СлабопросадочныеОт 0,85 до 0,91От 2 до 7
ПросадочныеОт 0,80 до 0,84От 8 до 12
СильнопросадочныеМенее 0,79Св. 12

Примечание - Классификация не распространяется на скальные водоустойчивые грунты и грунты с исключением водонерастворимых цементирующих веществ, просадочность которых оценивают по данным лабораторных испытаний.

Таблица Б.4 Классификация грунтов по степени пучинистости при замерзании

Относительное морозное

Группа грунтовСтепень пучинистостиОтносительное морозное пучение образца,%
IНепучинистые1 и менее
IIСлабопучинистыеСв. 1 до 4
IIIПучинистыеОт 4 до 7
IVСильнопучинистыеОт 7 до 10
VЧрезмерно пучинистыеСв. 10

Таблица Б.5 Группы грунтов по степени пучинистости

ГрунтГруппа
Гравелистый, крупный и средней крупности песок с содержанием частиц мельче 0,05 мм до2%I
Гравелистый, крупный и средней крупности песок с содержанием частиц мельче 0,05 мм от 2 %до 15 %, мелкий песок с содержанием частиц мельче 0,05 мм до 5 %; легкая крупная супесьII
Мелкий песок с содержанием частиц мельче 0,05 мм до 8 %; легкая супесь; легкий и тяжелый суглинок; глиныIII
Мелкий песок с содержанием частиц мельче 0,05 мм до 15 %; пылеватая су- песь; тяжелый пылеватый суглинокIV
Пылеватый песок; тяжелая пылеватая супесь; легкий пылеватый суглинокV

Примечание - Величину коэффициента морозного пучения щебенистых, гравелистых, дресвяных песков при содержании частиц мельче 0,05 мм свыше 15 % ориентировочно принимают как для пылеватого песка и проверяют в лаборатории.

Таблица Б.6 Допустимая влажность грунтов при уплотнении

ГрунтДопустимая влажность, в долях от оптимальной при требуе- мом коэффициенте уплотнения грунтаДопустимая влажность, в долях от оптимальной при требуе- мом коэффициенте уплотнения грунтаДопустимая влажность, в долях от оптимальной при требуе- мом коэффициенте уплотнения грунтаДопустимая влажность, в долях от оптимальной при требуе- мом коэффициенте уплотнения грунта
Св. 1,01,0-0,980,950,90
Пылеватые пески; легкие и пылеватые супеси1,301,351,601,60
Легкие и пылеватые супеси1,201,251,351,60
Тяжелые пылеватые супеси; легкие и легкие пылеватые су-1,101,151,301,50
Тяжелые и тяжелые пылеватые суглинки; глины1,01,051,201,30

Примечания

1 При воздействии насыпей из пылеватых песков в летних условиях допустимая влажность не ограничивается.

  • 2 Настоящие ограничения не распространены на насыпи, возводимые гидронамывом.
  • 3 При возведении насыпей в зимних условиях относительная влажность не должна, как правило, быть: более 1,3 - при песчаных и непылеватых супесчаных; 1,2 - при супесчаных пылеватых и суглинках легких и 1,1 для других связных грунтов.
  • 4 Величину допустимой влажности грунта можно уточнять с учетом технологических возможностей, имеющихся в наличии конкретных уплотняющих средств.

Таблица Б.7 Величина морозного пучения

ГрунтСреднее значение относительного морозного пучения при промерзании 1,5 м,%
Гравелистый, крупный и средней крупности песок с содержанием частиц мельче 0,05 мм до2%1/1
Гравелистый, крупный и средней крупности песок с содержанием частиц мельче 0,05 мм до 15 %; мелкий песок с содержанием частиц мельче 0,05 мм до2%1/1-2
Мелкий песок с содержанием частиц мельче 0,05 мм менее 5 %; легкая крупная супесь1-2/2-4
Пылеватая супесь; тяжелый пылеватый суглинок; мелкий песок с содержанием частиц мельче 0,05 мм до 15%2-4/7-10
Легкая супесь; мелкий песок с содержанием частиц мельче 0,05 мм до8%1-2/4-7
Тяжелая пылеватая супесь; легкий пылеватый суглинок; пылеватый песок4-7/10
Тяжелый суглинок; глины2-4/4-7

Таблица Б.8 Разновидности грунтов по степени увлажнения

Разновидность грунтовВлажность w
НедоувлажненныеМенее 0,9 W о
Нормальной влажностиОт 0,9 w о до w доп
Повышенной влажностиОт w доп до w mах
ПереувлажненныеСв. w mах

ВПриложение В (рекомендуемое). Рекомендации по выбору синтетических материалов

  • В.1 Области применения геосинтетических материалов в дорожной конструкции определены их функциональным назначением, именно:
  • армирование - усиление дорожных конструкций и материалов в целях улучшения их механических характеристик;
  • разделение - предотвращение взаимного проникновения частиц материалов смежных слоев дорожных конструкций;
  • дренирование - сбор и перенос осадков, грунтовой воды и других жидкостей в плоскости материала;
  • гидроизоляция - предотвращение или ограничение перемещения жидкостей;
  • защита - предохранение поверхности объекта от возможных повреждений;
  • защита от эрозии поверхности - предотвращение или ограничение перемещения грунта или других частиц по поверхности объекта;
  • фильтрация - пропускание жидкости в структуру материала или сквозь нее с одновременным сдерживанием грунтовых и подобных им частиц;
  • теплоизоляция - ограничение теплового потока между объектом и средой.

В.2 Геосинтетическими материалами армируют следующие дорожные конструкции: дорожные одежды (покрытия, основания, дополнительные слои), обочины, земляное полотно (рабочий слой, тело насыпи, основание насыпи, основание выемки, откосы) и подпорные стенки.

В.3 Основные параметры геосинтетических материалов:

  • плотность;
  • геометрические параметры (толщина и ширина полотна, размеры ячеек для георешеток и геосеток);
  • прочность при растяжении;
  • прочность при длительном статическом нагружении;
  • деформативность;
  • сопротивление местным повреждениям;
  • водопроницаемость и фильтрующая способность (для геотекстиля и геокомпозитов на его основе);
  • показатели климатического старения (долговечности) в составе дорожных конструкций.
  • В.4 В зависимости от функционального назначения и области применения показатели физико-механических свойств геосинтетических материалов, используемых при проектировании (расчет и конструирование) дорожных конструкций могут быть разделены на группы (см. таблицу В.1):
  • основные (1), обязательно учитываемые для данной области применения, геосинтетика, численные значения которых ограничивают по экстремальным допустимым (минимальным или максимальным) значениям;
  • дополнительные (2), имеющие значение для данной области применения, геосинтетика с учетом особенностей проектируемого объекта;
  • справочные (3), которые не оказывают существенного влияния и не регламентируются для данной области применения геосинтетического материала.

Таблица В.1 Показатели свойств геосинтетических материалов в зависимости от области их применения в дорожной конструкции

Показатель свойств гео- синтетических материа- ловОбласть применения геосинтетиче- ских материаловОбласть применения геосинтетиче- ских материаловОбласть применения геосинтетиче- ских материаловОбласть применения геосинтетиче- ских материаловОбласть применения геосинтетиче- ских материаловОбласть применения геосинтетиче- ских материаловОбласть применения геосинтетиче- ских материалов
Показатель свойств гео- синтетических материа- ловАрми- рование дорож- ных кон- струк- цийРазде- ление на кон- такте грун- товых слоевЗащи- та гид- ро- изо- ляцииЭрози- онная защита по- верхно- стиДре- ниро- ваниеГид- ро- изо- ляцияТеп- ло- изо- ля- ция
1 Поверхностная плот- ность2332233
2 Геометрические пара- метры2332232
3 Прочность и деформа- тивность при растяже- нии:
прочность при растяже-1221211
нии деформация при растя- жении1332311
4 Прочность при дли- тельном статическом нагружении (показатели ползучести)1332312
5 Прочность при стати- ческом продавливании2223222
6 Прочность при дина- мическом продавлива- нии2223222
7 Сопротивление мест- ным повреждениям (при циклической нагрузке)1223212
8 Водопроницаемость (коэффициент фильтра- ции) в направлении, перпендикулярном плоскости полотна23321--
9 Фильтрующая способ- ность (эффективный размер пор)23321--
10 Показатели климатиче- ского старения (долговеч- ности)1332211

Примечания

1 Геометрическими параметрами (показателями свойств) являются размеры полотна и его толщина (высота), для геосеток и георешеток - дополнительно размер ячеек.

2 Прочность при статическом и динамическом продавливании (показатели 5-6) определяется только для геотекстилей, геомембран и геокомпозитов на их основе.

3 Показатели 5, 6, 7 настоящей таблицы определены только при контакте геосинтетического материала с крупнозернистым или крупнообломочным материалом.

4 Показатели 8, 9 настоящей таблицы определены только для нетканых геотекстилей и геокомпозитов на их основе. Для нетканых геотекстилей, применяемых в дренажных конструкциях, рекомендуется дополнительно определять кольматацию материала. За срок службы дорожной конструкции снижение коэффициента фильтрации геотекстиля должно быть не более 60 %.

5 Долговечность геосинтетического материала определяют при разработке стандартов организации, смене вида сырья, изменении технологии изготовления.

6 При армировании асфальтобетонных покрытий геосинтетическими материалами основные показатели свойств дополняют коэффициентом адгезии геосинтетического материала к асфальтобетону.

7 Показатель 4 настоящей таблицы определяют для дорожных конструкций с высокой статической нагрузкой (высокие насыпи, подпорные стенки и др.), а также на слабых основаниях земляного полотна и других объектах, где возможны большие деформации. При армировании дорожных одежд показатель 4 настоящей таблицы следует относить к 3-й группе.

8 По требованию заказчика допускается контролировать показатели свойств, не включенные в настоящую таблицу, по методам, изложенным в национальных или международных стандартах, адаптированных к условиям Российской Федерации.

В.5 Требуемые проектом численные значения показателей свойств геосинтетических материалов определяют расчетом по сертифицированным методикам и программам для ЭВМ и/или определяют натурным экспериментом. При отсутствии расчетных или определенных экспериментом значений показатели свойств геосинтетичесих материалов допускается определять с учетом особенностей проектируемого объекта по данным таблицы В.2.

Таблица В.2 Рекомендуемые численные значения основных показателей свойств геосинтетических материалов в зависимости от области их применения в дорожной конструкции

Показатель свойств гео- синтетического материалаАрмирование дорожных конструкцийАрмирование дорожных конструкцийАрмирование дорожных конструкцийРазделе- ние на контакте грунто- вых сло- евЗащита гидро- изоля- цииЭрозион- ная за- щита по- верх- ностиДре- ни- рова- ниеГидро- изо- ляция
Дороги I-II ка- тегорийДороги III-IV катего- рийДороги V кате- гории, времен- ные до- роги
1 Прочность и деформатив- ность при рас- тяжении: прочность при растяжении, кН/м, не менее (см. 3 таблицы В.1)4030205105520
деформация при максимальной нагрузке, %, не более20----30
2 Прочность при длительном статическом нагружении, %, не менее (см. 4 таблицы В.1)50----50
3 Сопротивле- ние местным повреждениям (снижение прочности при укладке), %, не более (см. 7 таблицы В.1)102020201510
4 Водопроница- емость (коэф- фициент филь- трации) в направлении, перпендикуляр- ном плоскости полотна, м/сут, не менее (см. 81020202030-
5 Фильтрующая способность (эффективный размер пор), мкм (см. 9 таб- лицы В.1)40-12070-20070-20070-200120- 200-
6 Климатиче- ское старение (долговечность) (см. 10 таблицы В.1)Не менее срока службы дорожной конструкцииНе менее срока службы дорожной конструкцииНе менее срока службы дорожной конструкцииНе менее срока службы дорожной конструкцииНе менее срока службы дорожной конструкцииНе менее срока службы дорожной конструкции

Примечания

1 При выборе геосинтетического материала следует учитывать изменение показателей при комплексном воздействии агрессивных факторов внешней среды.

2 Показатели свойств геосинтетических материалов определяют по методикам национальных стандартов или международных стандартов, адаптированных к условиям Российской Федерации.

3 Для армирующих геосинтетических материалов дополнительно рекомендуется определять прочность при 5%-ном удлинении.

4 Прочность геосинтетических материалов при растяжении при контакте со щебнем при разделении, дренировании грунтовых слоев и эрозионной защите рекомендуется принимать не менее 10 кН/м.

  • 5 При армировании и стабилизации материалов слоев дорожных конструкций допускается применять объемные георешетки и гексагональные плоские георешетки прочностью не менее 17 кН/м и деформацией при максимальной нагрузке не более 35 % и 15 % соответственно.
  • 6 Показатели 4, 5 настоящей таблицы определяют только для нетканых геотекстилей и геокомпозитов на их основе.

7 Долговечность геосинтетического материала определяют при стандартизации материала, смене вида сырья, изменении технологии изготовления.

  • 8 Прочность при длительном статическом нагружении определяют при стабилизации ползучести геосинтетических материалов при длительности нагружения не менее 1500 ч.

В.6 При выборе геосинтетического материала следует учитывать вид материала (грунта), отсыпаемого непосредственно на геосинтетический материал, и условия выполнения строительных работ (см. таблицу В.1, показатели 5, 6, 7).

Библиография

  1. [1] Федеральный закон от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании»
  2. [2] Федеральный закон от 22 июня 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
  3. [3] Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»
  4. [4] Федеральный закон от 8 ноября 2007 г. № 257-ФЗ «Об автомобильных дорогах и о дорожной деятельности в Российской Федерации и о внесении изменений в отдельные законодательные акты Российской Федерации»
  5. [5] Постановление Правительства Российской Федерации от 28 сентября 2009 г. № 767 «О классификации автомобильных дорог в Российской Федерации»
  6. [6] Постановление Правительства Российской Федерации от 15 июля 2013 г. № 598 «О федеральной целевой программе «Устойчивое развитие сельских территорий на 2014 -2017 годы и на период до 2020 года»
  7. [7] Федеральный закон от 25 октября 2001 г. № 137-ФЗ «Земельный кодекс»
  8. [8] Федеральный закон от 14 марта 1995 г. № 33-ФЗ «Об особо охраняемых природных территориях»
  9. [9] Федеральный закон от 3 июня 2006 г. № 74-ФЗ «Водный кодекс»
  10. [10] Федеральный закон от 10 января 2002 г. № 7-ФЗ «Об охране окружающей среды»
  11. [11] Федеральный закон от 24 июня 1998 г. № 89-ФЗ «Об отходах производства и потребления»
  12. [12] ОДН 218.046-01 Проектирование нежестких дорожных одежд
  13. [13] Методические рекомендации по проектированию жестких дорожных одежд (взамен ВСН 197-91) (введены в действие распоряжением Минтранса России от 3 декабря 2003 г. № ОС-1066-р)
  14. [14] ОДМ 218.2.022-2012 Методические рекомендации на повторное использование асфальтобетона при строительстве (реконструкции) автомобильных дорог ОКС 93.080.01 Ключевые слова: сельские автомобильные дороги, подъезды от дорог общего пользования к населенным пунктам, дороги между населенными пунктами, подъезды к объектам производства и переработки сельскохозяйственной продукции, внутриплощадочные дороги, геометрические элементы, земляное полотно, дорожная одежда, обустройство, строительство Директор В.А. Сидяков Руководитель Зам. директора разработки ,по науке Л.А. Андреева Исполнитель, Главный специалист А.Г. Колчанов
