СП 142.13330.2012 «Здания центров ресоциализации. Правила проектирования»
О документе: разработчики, утверждение, регистрация, ключевые слова
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. №184-ФЗ «О техническом регулировании», а правила разработки -постановлением Правительства Российской Федерации от 19 ноября 2008 г. № 858 «О порядке разработки и утверждения сводов правил»
- 1 ИСПОЛНИТЕЛИ: ООО «Институт общественных зданий» и ОАО «ЦНИИЭП жилища»
- 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
- 3 ПОДГОТОВЛЕН к утверждению Управлением градостроительной политики
- 4 УТВЕРЖДЕН приказом Федерального агентства по строительству и жилищнокоммунальному хозяйству (Госстрой) от 27 декабря 2012 г. № 123/ГС и введен в действие с 1 июля 2013 г.
- 5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
- 6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему своду правил публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок -в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Росстандарта в сети Интернет
Настоящий нормативный документ не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Госстроя
Дата введения 2013-07-01
УДК [69+725.011] (083.74)
ОКС 01.040.93
ОКП 74.20
Ключевые слова: здания центров ресоциализации, основные функциональные группы помещений, групповая ячейка, параметры помещений, сопутствующие групповым ячейкам помещения, обеспечение надежности и безопасности, обеспечение санитарноэпидемиологических требований.
Введение
Настоящий свод правил разработан в соответствии с Федеральным законом от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
Свод правил устанавливает требования, соответствующие современной нормативной базе, науке и технике, в целях совершенствования деятельности учреждений социальной помощи для лиц, занимающихся бродяжничеством и нуждающихся в социальной помощи.
В настоящем своде правил учтены требования Федеральных законов [1], [2].
Свод правил выполнен: ООО «Институт общественных зданий» (руководитель работы, канд. архит. А.М. Гарнец ; отв. исполнитель канд. архит. Т.А. Исаева ; исполнители -инж. Л.В. Сигачева , инж. Н.И. Чернозубова ; компьютерная графика: канд. техн. наук А.И. Цыганов , инж. И.Р. Домрачева ); при участии ОАО «ЦНИИЭП жилища» (канд. архит., проф. А.А. Магай , канд. архит. Н.В. Дубынин ); ФМБА России, «Федеральное медико-биологическое агентство России» (д-р мед. наук, проф. Н.Ф. Дементьева ); ДСЗН «Департамент социальной защиты населения города Москвы» (канд. соц. наук А.В. Пентюхов ).
1Область применения
2Нормативные ссылки
В настоящем своде правил даны ссылки на следующие нормативные документы: ГОСТ 12.1.004-91 «ССБТ. Пожарная безопасность. Общие требования»
СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования»
СП 30.13330.2012 «СНиП 2.04.01-85* Внутренний водопровод и канализация зданий»
- СП 52.13330.2011 «СНиП 23-05-95* Естественное и искусственное освещение»
- СП 54.13330.2011 «СНиП 31-01-2003 Здания жилые многоквартирные»
- СП 59.13330.2012 «СНиП 35-01-2001 Доступность зданий и сооружений для маломобильных групп населения»
СП 132.13330.2011 «Обеспечение антитеррористической защищенности зданий и сооружений. Общие требования проектирования»
СП 133.13330.2012 «Сети проводного радиовещания и оповещения в зданиях и сооружениях»
СанПиН 2.1.2.2564-09 «Гигиенические требования к размещению, устройству, оборудованию, содержанию объектов организаций здравоохранения и социального обслуживания, предназначенных для постоянного проживания престарелых и инвалидов, санитарно-гигиеническому и противоэпидемиологическому режиму их работы».
Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов и сводов правил в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим сводом правил следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3Термины и определения
- 3.1комнаты временного приема
- Помещения временного приема для людей, оказавшихся в тяжелой жизненной ситуации.
- 3.2лица, занимающиеся бродяжничеством
- Граждане, нуждающиеся в создании условий для самореализации основных жизненных потребностей в социальной, психологической, материальной, моральной и медицинской помощи.
- 3.3санпропускник
- Совокупность бытовых, медицинских помещений в учреждении временного пребывания с санитарно-гигиеническим оборудованием для медицинского осмотра прибывших лиц, проведения с ними санитарной обработки и обеспечения их чистой одеждой.
- 3.4центр ресоциализации
- Учреждение, основными задачами которого является предоставление гражданам, занимающимся бродяжничеством и оказавшихся в трудной ситуации, социальных услуг (бытовых, медицинских, психологических, экономических).
4Основные положения
5Земельный участок
6Архитектурно-планировочные решения
6.1Общие положения
6.2Входная группа помещений
6.3Санпропускник
6.4Жилые помещения и ячейки
6.5Санитарно-гигиенические помещения
6.6Помещения общественного питания
Таблица 1
| Наименование помещений | Вместимость отделений ЦР | Вместимость отделений ЦР | Вместимость отделений ЦР | Вместимость отделений ЦР |
|---|---|---|---|---|
| Наименование помещений | 50 | 100 | 200 | 300 |
| Буфет (для дневного отделения) | Эпизодическое посещение, проектируется в соответствии с приложением А настоящего свода правил | Эпизодическое посещение, проектируется в соответствии с приложением А настоящего свода правил | Эпизодическое посещение, проектируется в соответствии с приложением А настоящего свода правил | Эпизодическое посещение, проектируется в соответствии с приложением А настоящего свода правил |
| Столовая | Количество посадочных мест при питании в 2 смены | Количество посадочных мест при питании в 2 смены | Количество посадочных мест при питании в 2 смены | Количество посадочных мест при питании в 2 смены |
| (для ночного и круглосуточного отделений) | 20 - 25 | 40 - 50 | 80 - 100 | 120 - 150 |
6.7Административно-хозяйственные и бытовые помещения
Расчетная численность сотрудников (штатное расписание) для учреждений социальной защиты уточняется при составлении задания на проектирование.
6.8Медицинские помещения
Расчетное число мест в изоляторе принимается до 6 в зависимости от вместимости учреждения из расчета 1 место на 50 чел.
6.9Помещения отдыха и психологической реабилитации
7Инженерное оборудование
Центр ресоциализации должен быть оборудован системами приточно-вытяжной вентиляции с механическим побуждением и естественной вытяжкой без механического побуждения. Вытяжная вентиляция с механическим побуждением предусматривается из помещений автоклавных моек, душевых, уборных, санитарных комнат, помещений для грязного белья, временных хранений отходов и кладовых для хранения дезинфекционных средств.
В жилых комнатах допускается оборудование естественной вентиляции по СП 60.13330 и СанПиН 2.1.2.2564.
АПриложение А (рекомендуемое). Минимальный состав помещений, площадей и оборудования центров ресоциализации с дневным и ночным отделениями
Таблица А.1
| Помещение | Количество | Площадь, м² , при вместимости учреждения, мест | Площадь, м² , при вместимости учреждения, мест | Площадь, м² , при вместимости учреждения, мест |
|---|---|---|---|---|
| 50 | 100 | 200 | ||
| 1 Дневное отделение | 1 Дневное отделение | 1 Дневное отделение | 1 Дневное отделение | 1 Дневное отделение |
| Вестибюль - обособленное организованное место для дневного отделения | 1 | 0,8 м² /место | ||
| Комната вахтера | 1 | 6 | ||
| Административно-служебные помещения | Административно-служебные помещения | Административно-служебные помещения | Административно-служебные помещения | Административно-служебные помещения |
| Комната социальных работников по приему, обслуживанию граждан дневного отделения | 1 помещение на трех социальных работников | 18 | ||
| Дежурный администратор | 1 | 8 | ||
| Санитарно-гигиенические помещения | Санитарно-гигиенические помещения | Санитарно-гигиенические помещения | Санитарно-гигиенические помещения | Санитарно-гигиенические помещения |
| Дежурная медсестра | 1 | 10 | ||
| Совмещенный санузел с душем (для инвалида) | 1 | 5,4 | ||
| Досуговое помещение | Досуговое помещение | Досуговое помещение | Досуговое помещение | Досуговое помещение |
| Холл с телевизором | 1 | 25 | 45,0 | |
| Буфет | 1 | 12 | ||
| Помещение для уборочного инвентаря | 1 | 2 | ||
| 2 Ночное отделение | 2 Ночное отделение | 2 Ночное отделение | 2 Ночное отделение | 2 Ночное отделение |
| Вестибюль - обособленное организованное место для ночного отделения | 1 | 0,8 | м² /место | |
| Комната охранника | 1 | 8 | ||
| Комната временного приема | 1 | 12,0 | ||
| Санузел (при комнате охранника) | 1 | 3,5 | ||
| Административно-служебные помещения | Административно-служебные помещения | Административно-служебные помещения | Административно-служебные помещения | Административно-служебные помещения |
| Комната дежурного персонала | 1 | 8 | ||
| Комната социальных работников по учету, приему и обслуживанию граждан | 2 | 8+8 | ||
| Санузел для персонала, раздельный для мужчин и женщин | 1 | 4,2 | ||
| Комната сестры-хозяйки | 1 | 8 |
Продолжение таблицы А.1
| Помещение | Количество | Площадь, м² , при вместимости | мест |
|---|---|---|---|
| Количество | учреждения, 50 100 | 200 | |
| Жилая ячейка | |||
| Жилая ячейка на 25 мест Жилые комнаты на 5-10-15 мест | По заданию на проектирование | 5 м² /чел. | 5 м² /чел. |
| Пятиместная палата в составе жилой ячейки | То же | 50 м² /чел. | 50 м² /чел. |
| Прихожая с вешалкой для верхней одежды и галошницей | На 1 жилую ячейку | 12,0 | 12,0 |
| Встроенный шкаф для одежды, белья, личных вещей (индивидуальный) | В зависимости от вместимости комнаты по заданию на проектирование | 0,6 м² /чел. | 0,6 м² /чел. |
| Санузел | |||
| Уборная | 1 на жилую ячейку | 1,1*/1,8 | 1,1*/1,8 |
| Умывальная | То же | 1,1*/1,2 | 1,1*/1,2 |
| Душ | 2 на жилую ячейку | 1,1*/1,8 | 1,1*/1,8 |
| Организованное место в жилой ячейке для дежурного персонала | То же | 1,8×2,0 | 1,8×2,0 |
| Жилая ячейка для инвалида-опорника (на 1-м | этаже) | ||
| Жилая комната | 1 | 12 | 12 |
| Совмещенный санузел | 1 | 3,6 | 3,6 |
| Передняя | 1 | 7,5 | 7,5 |
| Столовая (с доставкой готовой продукции) | |||
| Зал столовой | 1 | 1,8 м² /место | 1,8 м² /место |
| Помещение для разогрева пищи (с электроплитой, холодильником, мойкой ) Раздаточная | 1 | 30 | 30 |
| Кладовая и мойка термоконтейнеров | 1 | 8 | 8 |
| Загрузочная | 1 | 12 | 12 |
| Бытовая комната для санитарки | 1 | 7 7 | 7 |
| 3 Сопутствующие помещения общего пользования для дневного и ночного отделений | 3 Сопутствующие помещения общего пользования для дневного и ночного отделений | 3 Сопутствующие помещения общего пользования для дневного и ночного отделений | 3 Сопутствующие помещения общего пользования для дневного и ночного отделений |
| Административно-служебные помещения | Административно-служебные помещения | Административно-служебные помещения | Административно-служебные помещения |
| Офис: Комната директора | 1 | 18 | 18 |
| Комната зам. директора по хозяйственной части | 1 | 10 | 10 |
| Комната главбуха и бухгалтера | 1 | 10+7 | 10+7 |
| Комната социального работника | 2 | 8+8 | 8+8 |
| Комната юриста | 1 | 10 | 10 |
Продолжение таблицы А.1
| Количество | Площадь, м² , при вместимости учреждения, мест | Площадь, м² , при вместимости учреждения, мест | Площадь, м² , при вместимости учреждения, мест | |
|---|---|---|---|---|
| Помещение | 50 | 100 | 200 | |
| Помещения санитарно-гигиенические и медико-социальные | Помещения санитарно-гигиенические и медико-социальные | Помещения санитарно-гигиенические и медико-социальные | Помещения санитарно-гигиенические и медико-социальные | Помещения санитарно-гигиенические и медико-социальные |
| Комната фельдшера | 1 | 10 | ||
| Комната медсестры и процедурная | 1 | 8+6 | ||
| Комната миколога | 1 | 12 | ||
| Комната флюорографии | 1 | 40 | ||
| Комната психолога | 1 | 12 | 18 | |
| Санпропускник | Санпропускник | Санпропускник | Санпропускник | Санпропускник |
| Комната санобработки и дезинфекции | 1 | 12,5 | ||
| Раздевальная комната | 1 | 8 | 8 | 12 |
| Грязное отделение (сдача грязного белья, одежды) | 1 | 6,0 | 14 | 14 |
| Дезокамера | 2 | 3,0 | 3,0 | 3,0 |
| Шлюз для сотрудников | 1 | 4,01 | 4,01 | 4,0 |
| Чистое отделение (получение чистого белья и одежды) | 1 | 14,0 | 14,0 | 14,0 |
| Изолятор для заболевшего | Изолятор для заболевшего | Изолятор для заболевшего | Изолятор для заболевшего | Изолятор для заболевшего |
| Палата со шлюзом | 2 | 7 м² /место | ||
| Санузел: унитаз, раковина для мытья рук | 1 | 3,0 | ||
| душ | 1 | 1,4 | ||
| Комната для санобработки и переодевания | 1 | 10,0 | ||
| Комната врача и медсестры | 1 | 10,0 | ||
| Санузел с раковиной для мытья рук и шлюзом для персонала | 1 | 3,2 | ||
| Помещения бытового обслуживания | Помещения бытового обслуживания | Помещения бытового обслуживания | Помещения бытового обслуживания | Помещения бытового обслуживания |
| Комната обслуживающего персонала | 1 | 8 | 10 | 12 |
| Гладильная комната | 1 | 4 | ||
| Прачечная: помещение для приема и сортировка грязного белья | 1 | 6 | 8 | |
| помещение чистого белья | 1 | 6 | ||
| стиральная комната | 1 | 12 | ||
| гладильная | 1 | 10 | ||
| Парикмахерская с подсобным помещением | 1 | 10+4 | ||
| Пункт ремонта обуви | на учреждение | 6,0 | 6,0 | 8,0 |
| Телефон-автомат | То же | 0,9 |
Окончание таблицы А.1
| Помещение | Количество | Площадь, м² , при вместимости учреждения, мест | Площадь, м² , при вместимости учреждения, мест | Площадь, м² , при вместимости учреждения, мест |
|---|---|---|---|---|
| 50 | 100 | 200 | ||
| Кладовая уборочного инвентаря | 1 | 4 | 4 | 6 |
| Центральная бельевая с помещением для починки одежды | 1 на учреждение | 8+4 | 10+6 | 10+6 |
| Группа помещений культурно-массового назначения | Группа помещений культурно-массового назначения | Группа помещений культурно-массового назначения | Группа помещений культурно-массового назначения | Группа помещений культурно-массового назначения |
| Универсальный зал для просмотра кино, организационных лекций, выставок | 1 на учреждение | 50 | 100 | 120 |
| Помещение с компьютером | 1 | 12 | 18 | 20 |
| Комната общения по интересам | 1 | 12 | 18 | 25 |
| Холл-гостиная | 1 на учреждение | 18 | 24 | 39 |
*В числителе обозначены площади уборной и умывальной комнаты для свободно передвигающихся лиц, в знаменателе обозначены площади уборной и умывальной комнаты для лиц, нуждающихся в посторонней помощи социального работника.
БПриложение Б. (справочное)
Назначение и примерный штатный состав учреждений центра ресоциализации
Таблица Б.1 Примерные штатные нормативы центра ресоциализации на 200 мест
| Должность | Количество ставок |
|---|---|
| Директор | 1 |
| Заместитель директора | 1 |
| Главный бухгалтер | 1 |
| Юрист-консультант | 1 |
| Заведующий хозяйством | 1 |
| Заведующий складом | 1 |
| Слесарь-электрик | 1 |
| Слесарь-сантехник | 1 |
| Водитель | 2 |
| Подсобный рабочий | 1 |
| Инструктор по труду | 1 |
| Повар | 3 |
| Врач, зав. ночного отделения | 1 |
| Психолог | 2 |
| Миколог | 1 |
| Медсестра палатная | 5 |
| Фельдшер дневного отделения | 1 |
| Сестра хозяйка | 1 |
| Санитарка-буфетчица | 2 |
| Санитарка-уборщица | 2 |
| Социальный работник | 5 |
Примечания
1 Примерное штатное расписание центра ресоциализации принято по аналогу действующих учреждений.
2 На одного социального работника приходится 10 маломобильных граждан.
Приложение В (рекомендуемое)
Планировочные схемы

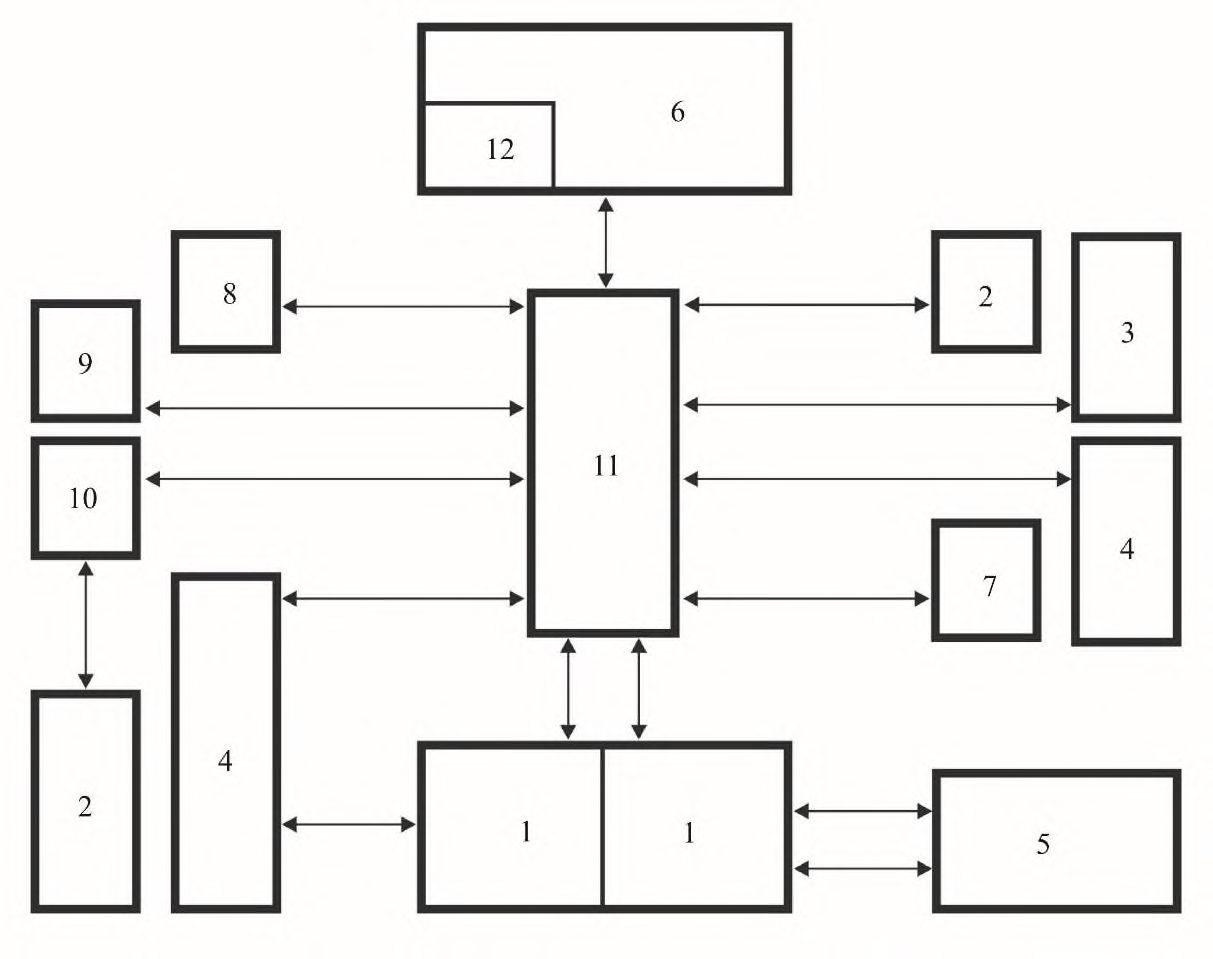

1 - вестибюльная группа помещений с постом вахтера, охранника и местом для социального работника; 2 -помещения санитарно-гигиенического обслуживания; 3 -спальные помещения; 4 -группа административных помещений и служебно-бытового обслуживания; 5 - санпропускник; 6 - столовая; 7 - изолятор; 8 - помещения культурно-массового назначения; 9 - помещение трудотерапии; 10 - холл для отдыха; 11 - коммуникационное пространство; 12 - буфет
Рисунок В.1 - Схема функциональной организации взаимосвязи помещений центра ресоциализации с дневным и ночным пребыванием

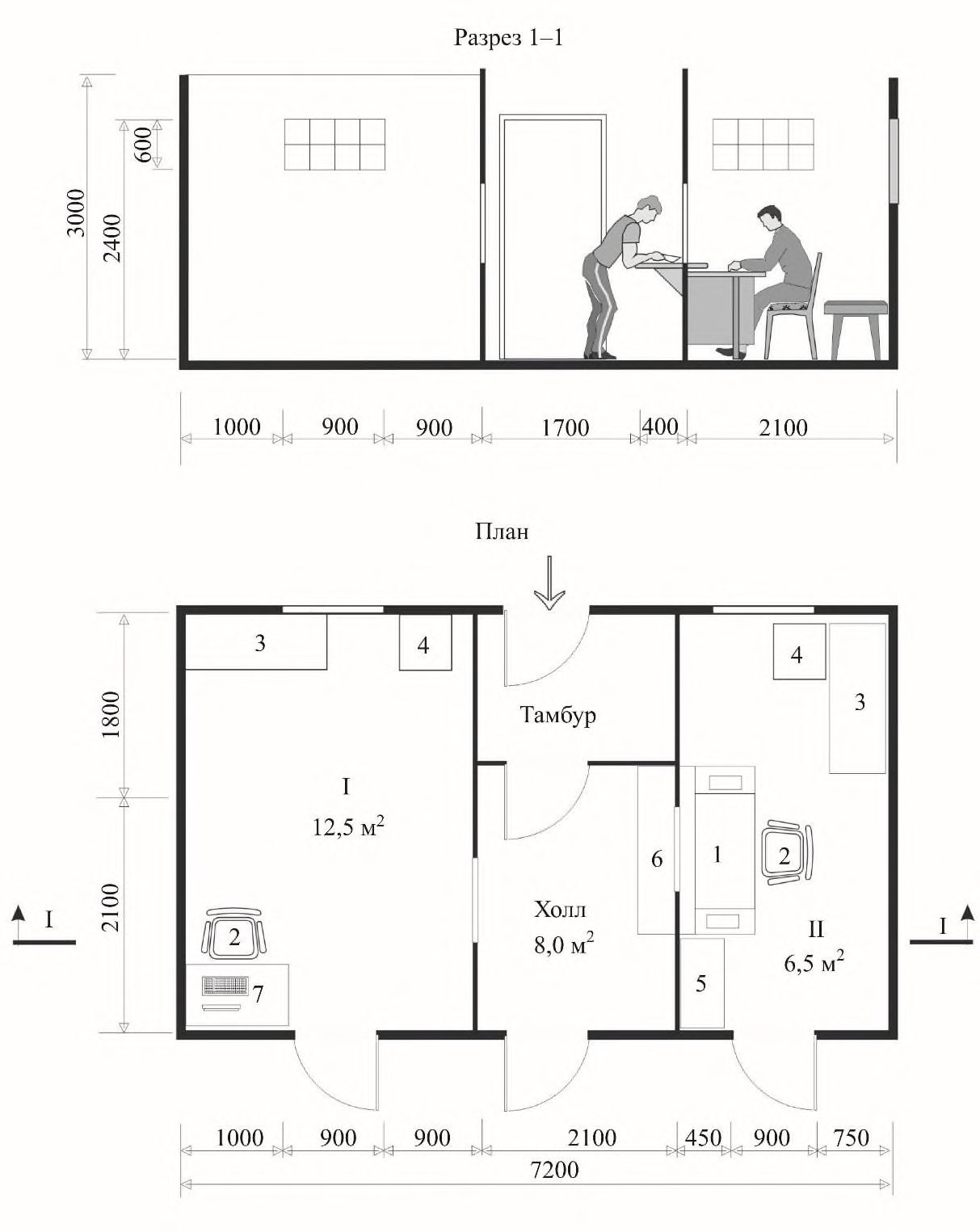

I - Помещение охранника; II - Помещение вахтера
1 - стол с телефоном и настольной сигнализацией; 2 - стул; 3 - топчан; 4 - тумбочка; 5 - шкаф; 6 - прилавок; 7 - компьютер
Рисунок В.2 - Помещения вахтера и охранника

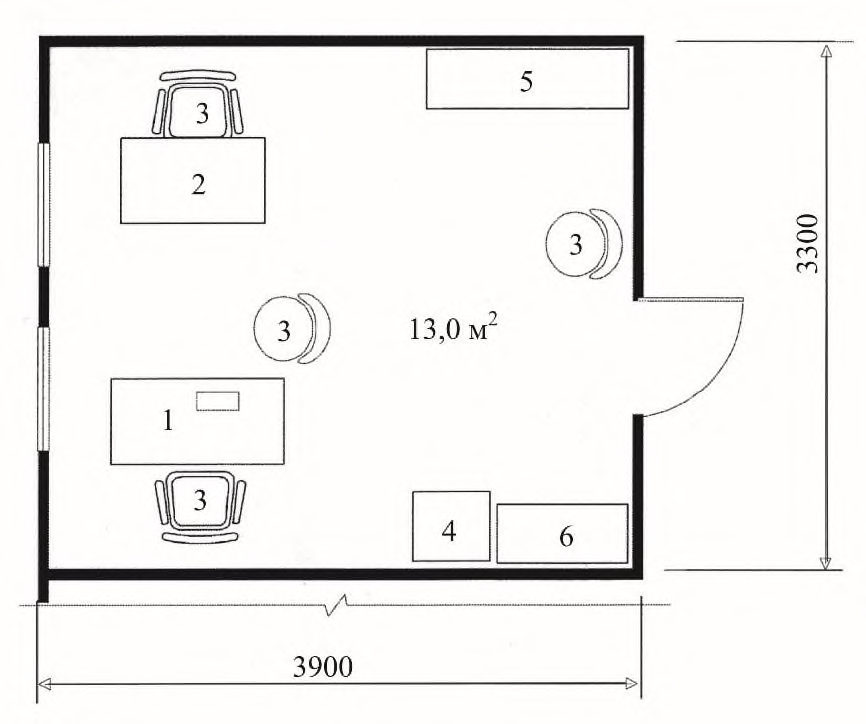

1 - стол дежурного администратора и социального работника; 2 - стол помощника; 3 - стул; 4 - сейф; 5 - шкаф для бумаг; 6 - шкаф для канцелярских принадлежностей
Рисунок В.3 - Помещение социальных работников

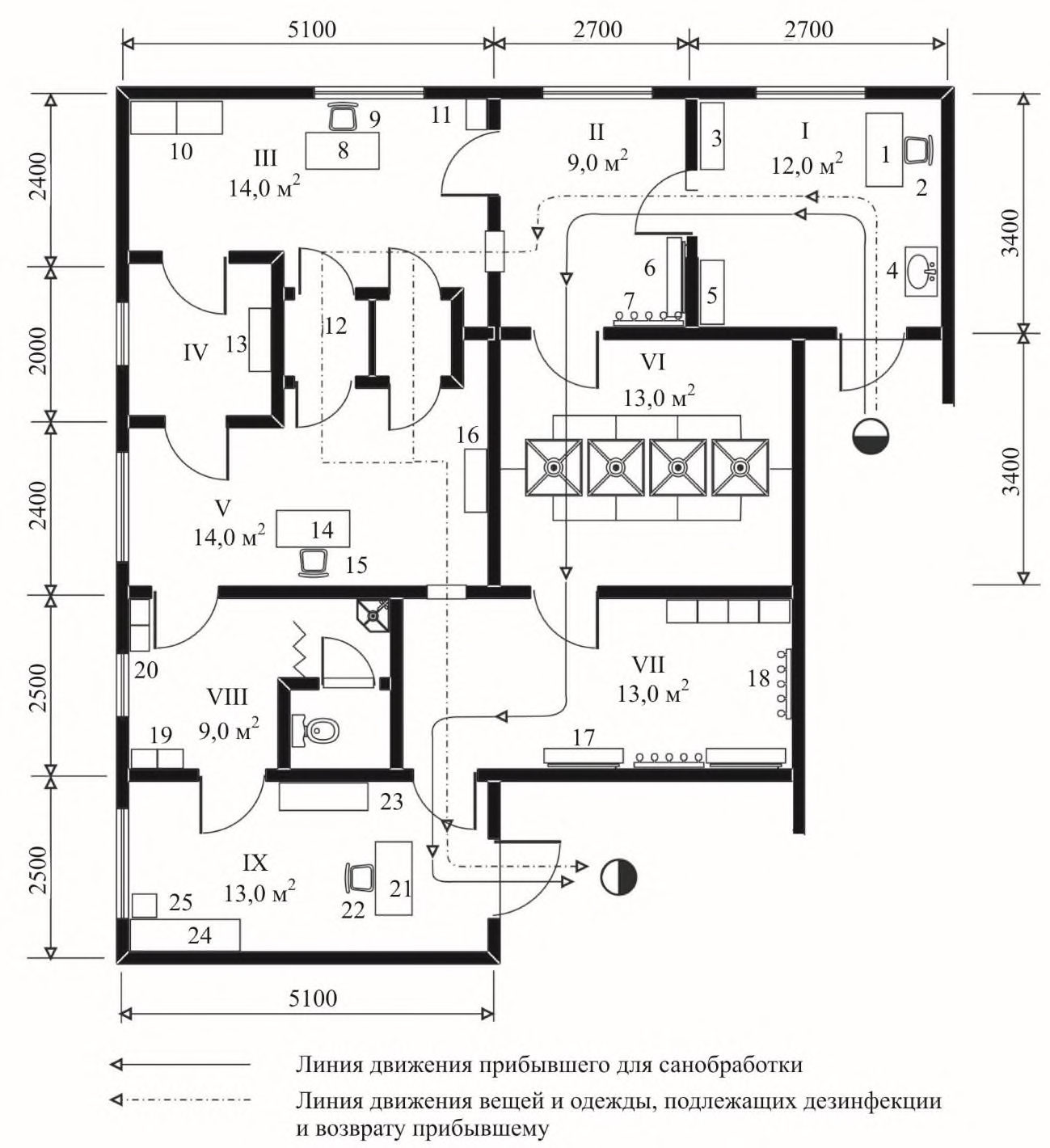

- I - Комната саносмотра и дезинфекции: 1 - стол; 2 - стул; 3 - шкаф чистого белья; 4 - умывальник; 5 -шкаф дезосредств;
- II - Раздевальная комната: 6 - скамейка; 7 - крючки-вешалки;
- III - Грязное отделение с дезокамерой: 8 - стол; 9 - стул; 10 - шкаф грязного белья; 11 - емкость для грязных вещей; 12 - дезокамера ВФЭ 2/0,9-0,1;
- IV - Шлюз для сотрудников: 13 - смеситель;
- V - Чистое отделение: 14 - стол; 15 - стул; 16 - шкаф чистого белья;
- VI - Душ для санобработки;
- VII - Комната для одевания: 17 - скамейка; 18 - крючки-вешалки; 26 - шкаф чистого белья;
- VIII - Бытовая комната для сотрудников, в том числе для дезинфектора: 19 - шкафчик; 20 - стеллаж для моющих средств;
- IX - Кабинет фельдшера: 21 - стол; 22 - стул; 23 - шкаф; 24 - кушетка; 25 - тумбочка
Рисунок В.4 - Санпропускник (примерное решение на 200 мест)

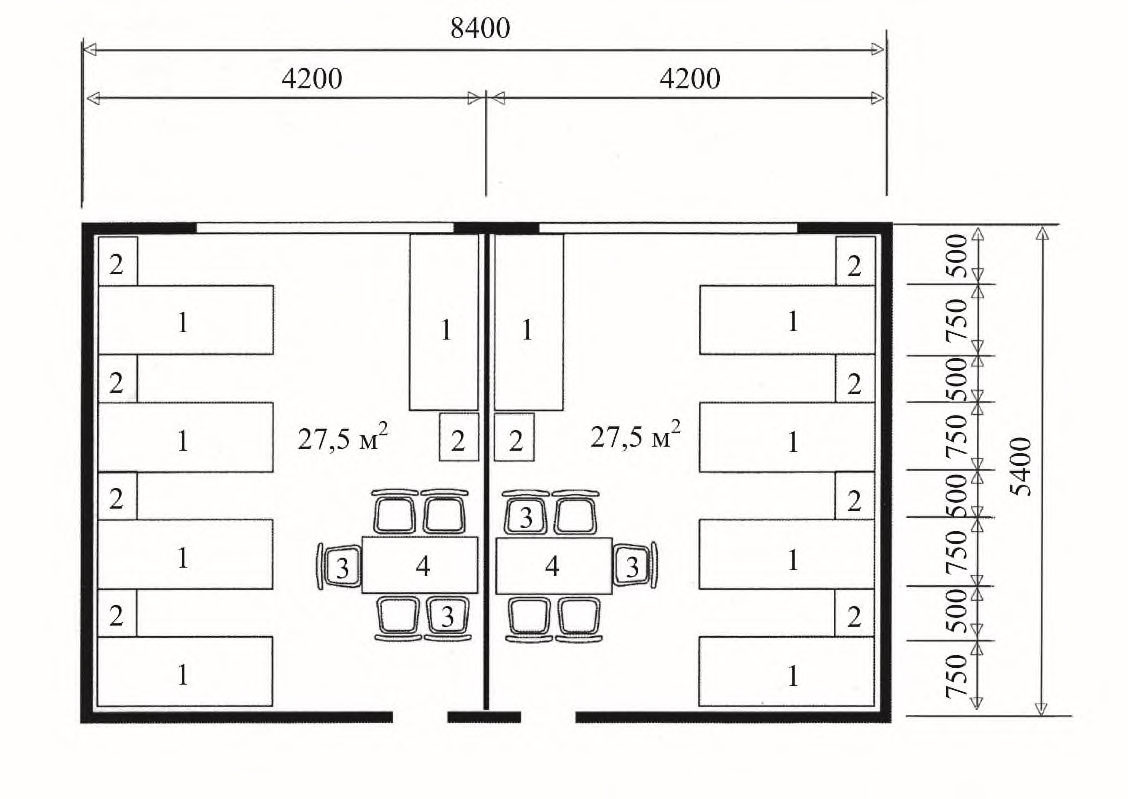

1 - кровать; 2 - тумбочка; 3 - стул; 4 - стол
Рисунок В.5 - Вариант планировки жилых комнат на 10 мест (5 + 5)

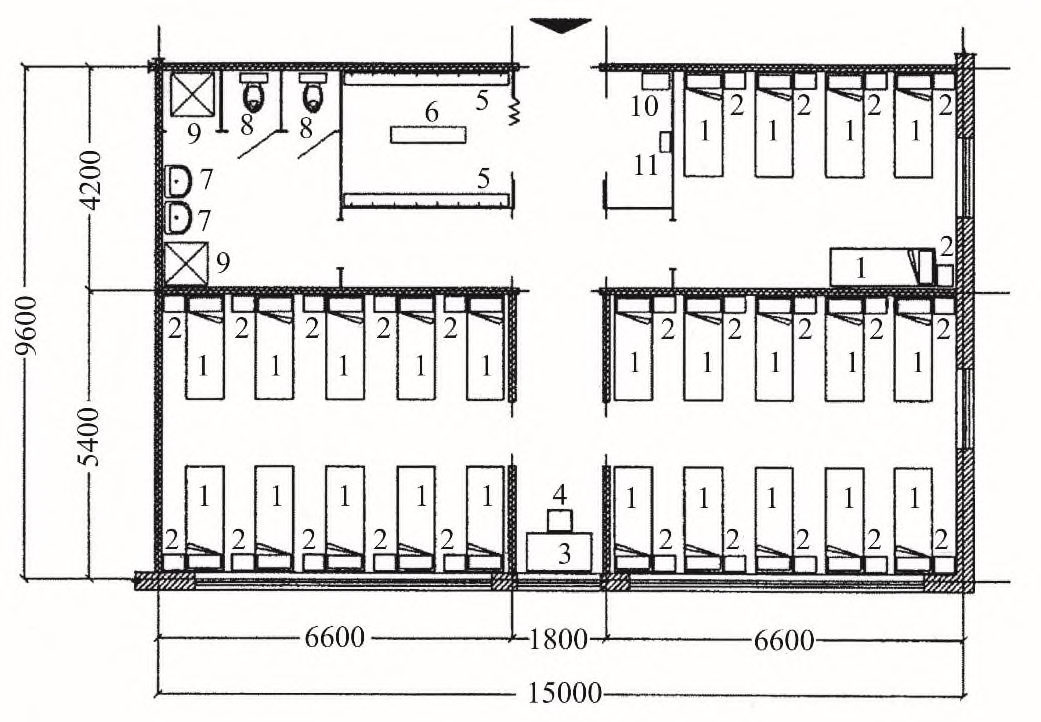

1 - кровать (195×70 см); 2 - тумбочка (40×30 см); 3 - стол (120×70 см); 4 - стул (40×43×45 см); 5 - вешалка; 6 - скамья (140×30 см); 7 - умывальник (55×48 см); 8 - унитаз; 9 - поддон душевой (80×80 см); 10 - шкаф для уборочного инвентаря (30×50 см); 11 - место для телефона-автомата
Рисунок В.6 - Вариант планировки жилой ячейки на 25 человек

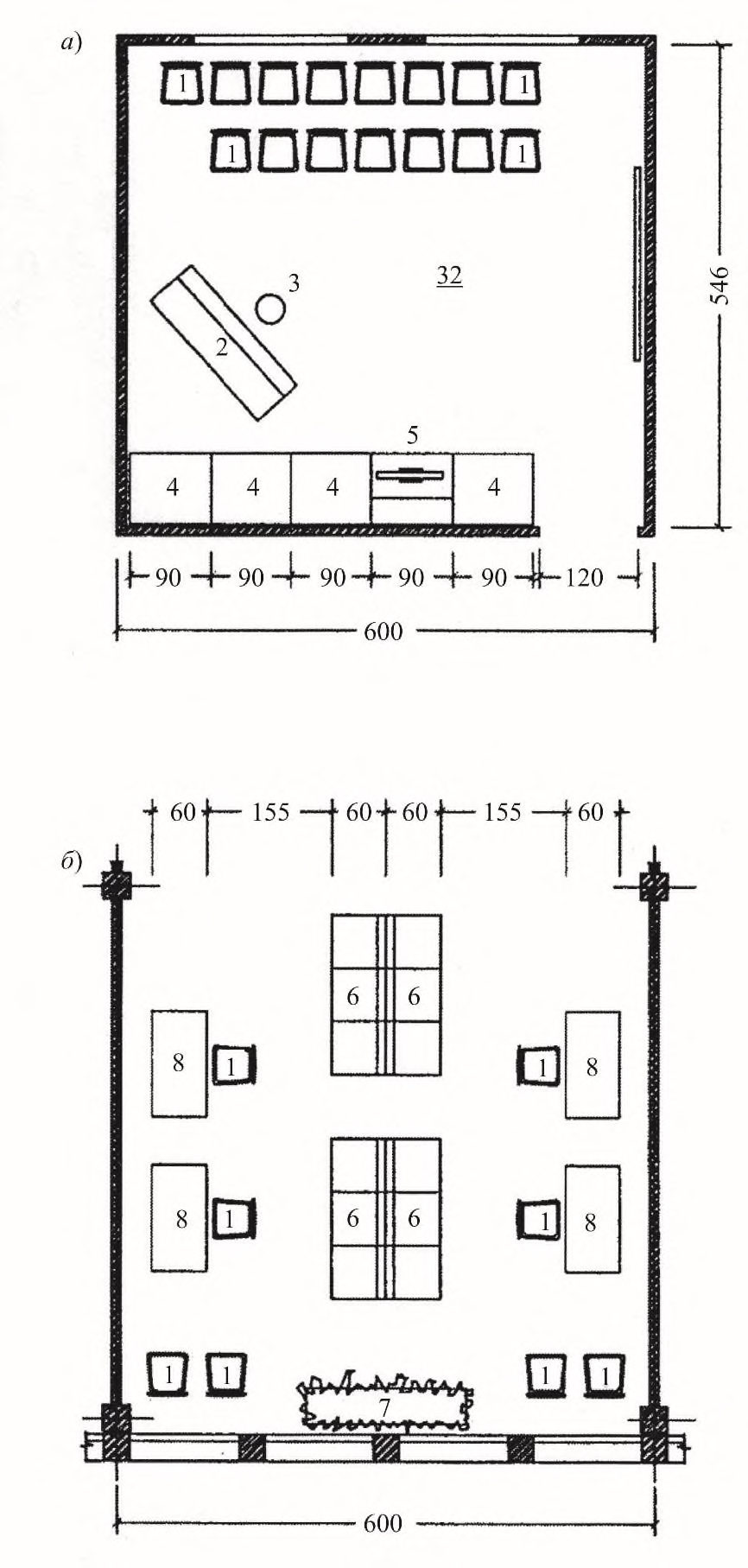

1 - стул; 2 - пианино; 3 - табурет; 4 - шкаф для нот и книг; 5 - телевизор; 6 - сбалансированный диван; 7 - декоративные цветы; 8 - стол
Рисунок В.7 - Холл для отдыха и место в вестибюле для социальных работников и посетителей
Библиография
- [1] Федеральный закон Российской Федерации от 22 июня 2006 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
- [2] Федеральный закон Российской Федерации от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации»
- [3] РД 78.35.003-2002 Инженерно-техническая укрепленность. Технические средства охраны проектирования по защите объектов от преступных посягательств [4] ПУЭ Правила устройства электроустановок
- [5] СО 153-34.21.122-2003 Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций
- [6] СП 41-104-2000 «Проектирование автономных источников теплоснабжения»
