СП 60.13330.2020 «Отопление, вентиляция и кондиционирование в»

Введение

Настоящий свод правил разработан в целях обеспечения требований Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений». Кроме того, применение настоящего свода правил обеспечивает соблюдение требований Федеральных законов от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», от 22 июля 2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».

Пересмотр СП 60.13330.2016 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха» выполнен авторским коллективом: НИИСФ РААСН (канд. техн. наук Д.Ю. Желдаков, канд. техн. наук А.С. Стронгин ), НП АВОК (д-р техн. наук Ю.А. Табунщиков ), ООО ППФ «АК» ( А.Н. Колубков ), ООО «Пик-Проект» ( И.А. Тищенко ), ООО «Данфосс» (канд. техн. наук В.Л. Грановский ), ООО «ЗВО «ИННОВЕНТ» (канд. техн. наук Ю.Г. Московко ), НИУ МГСУ (канд. техн. наук А.В. Бусахин ), ФГБУ ВНИИПО МЧС России ( Б.Б. Колчев ), ООО «Системэйр» ( В.А. Воронцов, К.А. Кузнецов ).

.

1Область применения

2Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 12.1.003-2014 Система стандартов безопасности труда. Шум. Общие требования безопасности

Издание официальное

Heating, ventilation and air conditioning

СП 60.13330.2020

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.2.233-2012 Система стандартов безопасности труда. Системы холодильные холодопроизводительностью свыше 3,0 кВт. Требования безопасности

ГОСТ 12.4.026-2015 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ 10616-2015 Вентиляторы радиальные и осевые. Размеры и параметры

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 21.602-2016 Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования

ГОСТ 22270-2018 Системы отопления, вентиляции и кондиционирования. Термины и определения

ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 31427-2010 Здания жилые и общественные. Состав показателей энергетической эффективности

ГОСТ 31532-2012 Энергосбережение. Энергетическая эффективность. Состав показателей. Общие положения

ГОСТ 31937-2011 Здания и сооружения. Правила обследования и мониторинга технического состояния

ГОСТ 31961-2012 Вентиляторы промышленные. Показатели энергетической эффективности

ГОСТ 33660-2015 Вентиляторы. Классификация по эффективности (ISO 12759:2010)

ГОСТ 34060-2017 Инженерные сети зданий и сооружений внутренние. Испытание и наладка систем вентиляции и кондиционирования воздуха. Правила проведения и контроль выполнения работ

ГОСТ Р 51571-2000 Компенсаторы и уплотнения сильфонные металлические. Общие технические требования

ГОСТ Р 52539-2006 Чистота воздуха в лечебных учреждениях. Общие требования ГОСТ Р 53306-2009 Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытаний на огнестойкость

ГОСТ Р 53299-2013 Воздуховоды. Методы испытаний на огнестойкость

ГОСТ Р 53300-2009 Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний

ГOCT EN 378-1-2014 Системы холодильные и тепловые насосы. Требования безопасности и охраны окружающей среды Часть 1. Основные требования, определения, классификация и критерии выбора

ГOCT EN 378-3-2014 Системы холодильные и тепловые насосы. Требования безопасности и охраны окружающей среды Часть 3. Размещение оборудования и защита персонала

ГОСТ Р ИСО 27327-1-2012 Вентиляторы. Агрегаты воздушной завесы. Часть 1. Лабораторные методы испытаний для оценки аэродинамических характеристик

СП 2.13130.2020 Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты

СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности (с изменениями № 1, № 2)

СП 12.13130.2009 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности (с изменением № 1)

СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия» (с изменениями № 1, № 2)

СП 48.13330.2019 «СНиП 12-01-2004 Организация строительства»

СП 50.13330.2012 «СНиП 23-02-2003 Тепловая защита зданий» (с изменением № 1)

СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума» (с изменением № 1)

СП 54.13330.2016 «СНиП 31-01-2003 Здания жилые многоквартирные» (с изменениями № 1, № 2, № 3)

СП 56.13330.2011 «СНиП 31-03-2001 Производственные здания» (с изменениями № 1, № 2, № 3)

СП 61.13330.2012 «СНиП 41-03-2003 Тепловая изоляция оборудования и трубопроводов» (с изменением № 1)

СП 62.13330.2011 «СНиП 42-01-2002 Газораспределительные системы» (с изменениями № 1, № 2, № 3)

СП 73.13330.2016 «СНиП 3.05.01-85 Внутренние санитарно-технические системы зданий» (с изменением № 1)

СП 118.13330.2012 «СНиП 31-06-2009 Общественные здания и сооружения» (с изменениями № 1, № 2, № 3, № 4)

СП 131.13330.2018 «СНиП 23-01-99* Строительная климатология»

СП 134.13330.2012 Системы электросвязи зданий и сооружений. Основные положения проектирования (с изменениями № 1, № 2)

СП 230.1325800.2015 Конструкции ограждающие зданий. Характеристики теплотехнических неоднородностей (с изменением № 1)

СП 253.1325800.2016 Инженерные системы высотных зданий

СП 336.1325800.2017 Системы вентиляции и кондиционирования воздуха. Правила эксплуатации

СП 347.1325800.2017 Внутренние системы отопления, горячего и холодного водоснабжения. Правила эксплуатации

СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления

СП 484.1311500.2020 Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования

• СанПиН 2.1.3.2630-10 Санитарно-эпидемиологические требования к организациям, осуществляющим медицинскую деятельность
• СанПиН 2.1.4.1074-01 Питьевая вода. Гигиенические требования к качеству воды центральных систем питьевого водоснабжения. Контроль качества

СанПиН 2.2.4.548-96 Гигиенические требования к микроклимату производственных помещений

СанПиН 2.4.1.3049-2013 Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы дошкольных образовательных организаций

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования -на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3Термины, определения и сокращения

3.1.1 автономный источник теплоты

Источник генерации теплоты для одного или ограниченного числа потребителей, связанных между собой на технологической или организационно-правовой основе.

3.1.2 вентиляция

Обмен воздуха в помещениях для удаления избытка теплоты, влаги и вредных веществ с целью обеспечения допустимого микроклимата и качества воздуха в обслуживаемом помещении или рабочей зоне.

3.1.3 вентиляционный коллектор

Участок сборного воздуховода, к которому присоединяются воздуховоды из двух или большего числа этажей либо воздухоприточные или воздухозаборные устройства на двух и более этажах.

3.1.4 вентиляционная шахта

Строительная конструкция, внутри которой может быть расположен один или несколько воздуховодов и предназначенная для забора наружного (воздухозаборная) или выброса отработанного (вытяжная) воздуха системы вентиляции.

3.1.5 верхняя зона помещения

Зона помещения, расположенная выше обслуживаемой или рабочей зоны.

3.1.6 воздушный затвор (спутник)

Вертикальный участок воздуховода, препятствующий изменению направления движения воздуха и его перетеканию из одной квартиры в другую, а при пожаре прониканию дыма из нижерасположенных этажей в вышерасположенные. 3.1.7 газовый инфракрасный излучатель; ГИИ:

3.1.7.1 светлый

С открытой атмосферной горелкой без организованного отвода продуктов горения и температурой излучающей поверхности более 600 °С.

3.1.7.2 темный

С вентиляторным газогорелочным блоком, отводом продуктов горения за пределы помещения и температурой излучающей поверхности менее 600 °С.

3.1.8 герметичность (воздухонепроницаемость) воздуховода

Величина допустимой утечки/подсоса воздуха через материал воздуховода, соединения, устройства или оборудования вентиляционной системы.

3.1.9 гидравлическая и тепловая устойчивость систем отопления, теплоснабжения

Способность системы поддерживать заданное расчетное распределение расхода теплоносителя при изменении расхода и теплоотдачи по всем отдельным участкам, отопительным приборам и другим элементам системы.

3.1.10 дисбаланс воздухообмена

Разность расходов воздуха, подаваемого в помещение (здание) и удаляемого из него системами вентиляции, кондиционирования и воздушного отопления с механическим побуждением.

3.1.11 защищаемое помещение

Помещение, при входе в которое для предотвращения перетекания воздуха имеется тамбур-шлюз или создается повышенное или пониженное давление воздуха по отношению к смежным помещениям.

3.1.12 зона дыхания

Пространство радиусом 0,5 м от лица человека.

3.1.13 избытки теплоты

Разность тепловых потоков, поступающих в помещение и уходящих из него, ассимилируемых системами вентиляции и кондиционирования воздуха.

3.1.14 кондиционирование воздуха

Автоматическое поддержание в закрытых помещениях всех или отдельных параметров воздуха (температуры, относительной влажности, чистоты, скорости движения) для обеспечения, главным образом, оптимальных параметров микроклимата, наиболее благоприятных для самочувствия людей, ведения технологического процесса, обеспечения сохранности ценностей.

3.1.15 местный отсос

Устройство для улавливания вредных и взрывоопасных газов, пыли, аэрозолей и паров (зонт, бортовой отсос, вытяжной шкаф, кожух-воздухоприемник и т.п.) у мест их образования (станок, аппарат, ванна, рабочий стол, камера, шкаф и т.п.), присоединяемое к воздуховодам систем местных отсосов и являющееся, как правило, составной частью технологического оборудования.

3.1.16 отопление

Поддержание в закрытых помещениях нормируемой температуры со средней необеспеченностью 50 ч/год.

3.1.17 помещение и зоны без естественного проветривания

Помещение без открываемых окон или проемов в наружных стенах или зоны помещения с открываемыми окнами (проемами) в наружных стенах, расположенных на расстоянии от внутренних стен, превышающем пятикратную высоту помещения.

3.1.18 помещение, не имеющее выделений вредных веществ

Помещение, в котором из технологического и другого оборудования частично выделяются в воздух вредные вещества в количествах, не создающих (в течение смены) концентраций, превышающих ПДК в воздухе рабочей зоны.

3.1.19 постоянное рабочее место

Место, где люди работают более 2 ч непрерывно или более 50 % рабочего времени.

3.1.20 рекуперация тепла вытяжного воздуха

Повторное использование тепла воздуха, удаляемого из помещения (здания).

3.1.21 рециркуляция воздуха

Смешение воздуха из помещения с наружным воздухом и подача этой смеси в это же или другие помещения (после очистки или тепловлажностной обработки) или перемешивание воздуха в пределах одного помещения, сопровождаемое очисткой, нагреванием (охлаждением) его отопительными агрегатами, вентиляторными и эжекционными доводчиками, вентиляторами-веерами и др.

3.1.22 сильфонный компенсатор

Устройство, обеспечивающее компенсацию удлинения трубопровода (при нагревании или охлаждении трубопровода) вдоль его оси.

3.1.23 система вентиляции

Комплекс функционально связанных между собой оборудования, установок, устройств, воздуховодов, осуществляющих обмен воздуха в помещениях для удаления избытков теплоты, влаги, вредных веществ с целью обеспечения допустимых метеорологических условий и чистоты воздуха в обслуживаемой или рабочей зоне помещения.

3.1.24 система внутреннего теплоснабжения здания

Система, обеспечивающая трансформацию, распределение и подачу теплоты (теплоносителя) теплопотребляющим установкам (оборудованию) систем отопления, вентиляции, кондиционирования и горячего водоснабжения здания.

3.1.25 система децентрализованного теплоснабжения

Система, в которой источник теплоты и теплоприемники потребителей либо совмещены в одном агрегате, либо размещены столь близко, что передача теплоты от источника до теплоприемников может осуществляться практически без промежуточного звена - тепловой сети.

3.1.26 система местных отсосов

Система местной вытяжной вентиляции, к воздуховодам которой присоединяют местные отсосы.

3.1.27 система отопления

Совокупность взаимосвязанных конструктивных элементов, предназначенных для получения, переноса и передачи теплоты в обогреваемые помещения здания.

3.1.28 система холодоснабжения

Комплекс оборудования и устройств для производства холода и подачи его в воздухоохладители приточных установок и кондиционеров.

3.1.29 система централизованного теплоснабжения

Система, в которой источник производства тепловой энергии работает на теплоснабжение группы зданий и связан тепловыми сетями с потребителями теплоты. Примечание - Система состоит из источника тепловой энергии, тепловой сети, теплового пункта (ЦТП/ИТП) или абонентских вводов и местных систем потребителей теплоты.

3.1.30 схема непосредственного охлаждения

Схема охлаждения, в которой воздух кондиционируемого помещения охлаждается в теплообменнике рабочим телом (хладагентом) холодильной машины.

3.1.31 схема промежуточного охлаждения

Схема охлаждения, в которой воздух кондиционируемого помещения охлаждается в теплообменнике промежуточным теплоносителем, циркулирующим в замкнутом контуре, а охлаждение промежуточного теплоносителя осуществляется в теплообменнике рабочим телом (хладагентом) холодильной машины.

3.1.32 эксплуатируемая (рабочая) зона

Пространство определенного объема в помещении, в котором предусмотрено нахождение людей и заданы требования к параметрам воздушной среды. 3.2 В настоящем своде правил применены следующие сокращения: АИТ - автономный источник теплоты; АРМ - автоматизированное рабочее место; ВБР - вероятность безотказной работы; ВИЭ - возобновляемые источники энергии; ВР - воздухораспределительное устройство; ВТЗ - воздушно тепловая завеса; ВЭР - вторичные энергоресурсы; ГИИ - газовый инфракрасный излучатель; ГРЩ - главный распределительный щит; ИТП - индивидуальный тепловой пункт; НВИЭ - невозобновляемые источники энергии; НКПРП - нижний концентрационный предел распространения пламени; ПДК - предельно допустимая концентрация; ППНЧ - практический предел концентрации хладагента при нахождении человека в помещении; РТС - районная тепловая станция; РУ - распределительное устройство; ТП - трансформаторная подстанция; ТСТ - теплонасосная система теплохладоснабжения; ТЭЦ - теплоэлектроцентраль; ЦТП - центральный тепловой пункт.

4Общие положения

Для общественных зданий высотой более 50 м и жилых зданий высотой более 75 м требования настоящего свода правил применяются совместно с СП 253.1325800 в области проектирования инженерных систем высотных зданий.

СП 60.13330.2020

2.1.3.2630, СанПиН 2.4.1.3049, [6], [7] и требованиям настоящего свода правил; б) требуемые параметры микроклимата и концентрацию вредных веществ в воздухе в рабочей зоне производственных, лабораторных и складских (далее -производственных) помещений в зданиях любого назначения согласно ГОСТ 12.1.005, СанПиН 2.2.4.548, [10] и требованиям настоящего свода правил; в) взрыво- пожаробезопасность систем внутреннего тепло- и холодоснабжения, отопления, вентиляции и кондиционирования воздуха; г) допустимые уровни шума и вибраций в зданиях при работе оборудования и систем теплои холодоснабжения, отопления, вентиляции и кондиционирования (далее -отопительно-вентиляционного оборудования) согласно СП 51.13330.

Примечание - Для систем аварийной вентиляции при работе или опробовании в помещениях, где установлено это оборудование, допускается согласно ГОСТ 12.1.003 источник шума не более 110 дБА постоянной звуковой мощности, а импульсный шум - не более 125 дБА звуковой мощности;

• д) требуемое качество воздуха согласно ГОСТ 30494;
• е) заданную чистоту воздуха в чистых помещениях;
• ж) охрану атмосферного воздуха от вентиляционных выбросов вредных веществ;
• и) повышение энергетической эффективности инженерных систем зданий; к) сокращение расхода не возобновляемых природных ресурсов при строительстве и эксплуатации; л) доступность и ремонтопригодность систем внутреннего тепло- холодоснабжения, отопления, вентиляции и кондиционирования воздуха.

5. Расчетные параметры внутреннего и наружного воздуха

Если допустимые параметры микроклимата невозможно обеспечивать в рабочей или обслуживаемой зоне по производственным или экономическим условиям, то на постоянных рабочих местах следует предусматривать душирование воздухом с учетом 5.9, 7.1.17 и приложения Е, применять охлаждающие или греющие панели, местные кондиционеры, передвижные установки и т.п.

Параметры микроклимата (или один из параметров) допускается принимать в пределах оптимальных значений вместо допустимых по техническому заданию или экономическому обоснованию.

СП 60.13330.2020 для которых параметры воздуха установлены другими нормативными документами), когда они не используются, в нерабочее время и при устранении аварий на системе теплоснабжения, следует поддерживать температуру воздуха не ниже:

15 °C - в жилых помещениях;

12 °C - в помещениях общественных и административно-бытовых зданий;

5 °C - в производственных помещениях.

Примечание -Не допускается применение в системах отопления многоквартирных жилых зданий устройств, позволяющих пользователям уменьшать температуру ниже указанной.

В теплый период года параметры микроклимата не регламентируются в жилых помещениях, а также общественных, административно-бытовых и производственных помещениях в периоды, когда они не используются, и в нерабочее время, при отсутствии технологических требований к температурному режиму помещений.

Один из параметров микроклимата допускается принимать в пределах допустимых значений вместо оптимальных по заданию на проектирование.

Для дошкольных образовательных организаций, больниц и поликлиник следует принимать оптимальные показатели качества воздуха.

Для жилых и общественных зданий следует принимать допустимые показатели качества воздуха; оптимальные показатели воздуха для указанных зданий необходимо принимать по заданию на проектирование.

12 5.5 Для производственных помещений с полностью автоматизированным технологическим оборудованием, функционирующим без присутствия людей (кроме

СП 60.13330.2020 дежурного персонала, находящегося в специальном помещении и выходящего в производственное помещение периодически для осмотра и наладки оборудования не более 2 ч непрерывно), при отсутствии технологических требований к температурному режиму помещений температуру воздуха в рабочей зоне следует принимать: а) в холодный период года и переходные условия при отсутствии избытков теплоты плюс 10 °C, а при наличии избытков теплоты - экономически целесообразную температуру; б) в теплый период года при отсутствии избытков теплоты - равную температуре наружного воздуха (параметры А), а при наличии избытков теплоты - на 4 °C выше температуры наружного воздуха (параметры А), но не выше 29 °C.

В местах производства ремонтных (кроме аварийных) работ (продолжительностью 2 ч и более непрерывно) следует обеспечивать передвижными установками параметры воздуха:

• минимально допустимые в холодный период года согласно 5.1, перечисление б);
• максимально допустимые в теплый период года согласно 5.1.

Относительная влажность и скорость движения воздуха в производственных помещениях с полностью автоматизированным технологическим оборудованием при отсутствии специальных требований не регламентируются.

СП 60.13330.2020 воздуха в обслуживаемой (рабочей) зоне помещения.

Результирующая температура воздуха в обслуживаемой или рабочей зоне должна быть не менее чем на 1 °C ниже максимально допустимой температуры в холодный период года и не должна быть ниже минимально допустимой температуры в холодный период года более чем на 3 °C для общественных и на 4 °C для производственных помещений.

При тепловом облучении работающих температура воздуха на рабочих местах не должна превышать: 25 °C -при категории работ Iа; 24 °C - Iб; 22 °C - IIа; 21 - IIб; 20 °C - III.

Для предупреждения неблагоприятного воздействия инфракрасного излучения на организм человека интенсивность теплового облучения при отоплении и обогреве должна быть не выше величин, указанных в СанПиН 2.2.4.548:

15 Вт/м² -на поверхности незащищенных участков головы при температуре воздуха, соответствующей нижней границе допустимых величин;

25 Вт/м² -на поверхности туловища, рук и ног человека при температуре воздуха, соответствующей нижней границе оптимальных величин;

50 Вт/м² -на поверхности туловища, рук и ног человека при температуре воздуха, соответствующей нижней границе допустимых величин.

Максимальная интенсивность инфракрасного облучения поверхности туловища, рук и ног не должна превышать 140 Вт/м² на постоянных и 250 Вт/м² на непостоянных рабочих местах. При этом облучению не должно подвергаться более 25 % поверхности тела и обязательно применение средств индивидуальной защиты, в том числе средств защиты лица и глаз.

СП 60.13330.2020

• чистоты воздуха соответствующего класса согласно ГОСТ Р 52539, принятого по заданию на проектирование;
• параметров воздуха в пределах оптимальных норм по 5.3 или по заданию на проектирование.

Величину удельной энтальпии и влагосодержания наружного воздуха в теплый период года (параметры Б) следует принимать по приложению П (для систем кондиционирования представленных городов), а для других населенных пунктов -принимать максимальной из указанных для данного климатического района по приложению А СП 131.13330.2018 (рисунок А.6).

Параметры наружного воздуха для переходных условий года следует принимать: температуру 10 °C и удельную энтальпию 26,5 кДж/кг или параметры наружного воздуха, при которых изменяются режимы работы оборудования, потребляющего тепло и холод.

6Внутренние системы теплоснабжения и отопления

7Вентиляция, кондиционирование воздуха и воздушное отопление

7.6Выбросы воздуха в атмосферу

⧉❝7.6.1

Воздух, выбрасываемый в атмосферу от систем местных отсосов и общеобменной вентиляции производственных помещений, содержащий загрязняющие вредные вещества (далее - пылегазовоздушная смесь), следует очищать. Кроме того, необходимо рассеивать в атмосфере остаточные количества вредных веществ. Методы расчета концентраций вредных веществ в атмосфере приведены в [8]. Концентрации вредных веществ в атмосфере от вентиляционных выбросов данного объекта с учетом фоновых концентраций от других выбросов не должны превышать: а) предельно допустимых максимальных разовых концентраций вредных веществ в атмосферном воздухе населенных мест, установленных [6], [7], или 0,8 ПДК в санитарнозащитной зоне курортов, крупных санаториев, домов отдыха и в зонах отдыха городов или меньших величин, установленных для данного объекта. Для вредных веществ с неустановленными максимально разовыми концентрациями в качестве ПДК следует принимать среднесуточные предельно допустимые концентрации вредных веществ в атмосферном воздухе населенных мест; б) 0,3 ПДК для рабочей зоны производственных помещений в воздухе [10], поступающем в помещения производственных и административно-бытовых зданий через приемные устройства, открываемые окна и проемы, используемые для притока воздуха.

⧉❝7.6.2

Очистка выбросов пылегазовоздушной смеси из систем с естественным побуждением, а также из систем источников малой мощности с механическим побуждением не предусматривается при соблюдении требований 7.6.1 или если очистка выбросов не требуется в соответствии с проектной документацией.

⧉❝7.6.3

Выбросы пылегазовоздушной смеси из систем вентиляции производственных помещений с механическим побуждением следует предусматривать через трубы и вытяжные вентиляционные шахты, не имеющие зонтов, вертикально вверх из систем: а) общеобменной вентиляции из помещений категорий А и Б или из систем, удаляющих вредные вещества 1-го, 2-го классов опасности; б) местных отсосов вредных и неприятно пахнущих веществ и взрывоопасных смесей.

⧉❝7.6.4

Выбросы пылегазовоздушной смеси в атмосферу из систем вентиляции производственных помещений следует размещать по расчету или на расстоянии от приемных устройств для наружного воздуха не менее 10 м по горизонтали или на 6 м по вертикали при горизонтальном расстоянии менее 10 м. Кроме того, выбросы из систем местных отсосов вредных веществ следует размещать на высоте не менее 2 м над кровлей более высокой части здания, если расстояние до ее выступа менее 10 м.

Выбросы из системы аварийной вентиляции следует размещать на высоте не менее 3 м от земли до нижнего края отверстия. Рассеивание в атмосфере вредных веществ из систем аварийной вентиляции следует предусматривать, используя данные технологической части проекта.

⧉❝7.6.5

Расстояние от источников выброса систем местных отсосов взрывоопасной парогазовоздушной смеси до ближайшей точки возможных источников воспламенения (искры, газы с высокой температурой и др.) l z , м, следует принимать, не менее

где D - диаметр устья источника, м; q - концентрация горючих газов, паров, пыли в устье выброса, мг/м³ ; qz -концентрация горючих газов, паров и пыли, равная 10 % их нижнего концентрационного предела распространения пламени, мг/м³ .

⧉❝7.6.6

Выбросы от систем вытяжной вентиляции следует устраивать отдельными, если хотя бы в одной вентиляционной трубе или вытяжной шахте возможно отложение горючих веществ или если при смешении выбросов возможно образование взрывоопасных смесей.

Допускается соединение в одну вентиляционную трубу или вытяжную шахту таких выбросов, предусматривая вертикальные разделки с пределом огнестойкости EI 30 от места присоединения каждого воздуховода до устья.

⧉❝7.6.7

Общие выбросные устройства для систем, обслуживающих разные пожарные отсеки, допускается предусматривать для систем общеобменной вентиляции (кроме систем, обслуживающих производственные помещения категорий А, Б и В1, склады категорий А, Б, В1 и В2, а также помещения с оборудованием систем местных отсосов взрывоопасных смесей и систем по 7.2.12-7.2.15, при условии установки противопожарных клапанов с пределом огнестойкости согласно сводам правил по пожарной безопасности, обеспечивающим выполнение требований [3].

⧉❝7.6.8

Расстояние между проемами для выброса воздуха от систем общеобменной вентиляции, расположенными в разных пожарных отсеках должно быть не менее 3 м по горизонтали или вертикали, а также соответствовать сводам правил по пожарной безопасности, обеспечивающим выполнение требований [3].

⧉❝7.6.9

Размещение вытяжных вентиляционных шахт на территории с выбросами газовоздушных смесей при концентрациях не превышающих ПДК для населенных мест, рекомендуется предусматривать на расстоянии не менее 15 м до общеобразовательных организаций, дошкольных образовательных организаций, медицинских организаций, жилых домов и площадок отдыха.

⧉❝7.6.10

Вентиляционные выбросы из подземных стоянок автомобилей, расположенных под жилыми и общественными зданиями, должны быть организованы на 1,5 м выше конька крыши самой высокой части здания. Для комплекса зданий с общей подземной стоянкой допускается устройство выброса на 1,5 м выше конька крыши другого здания на расстоянии не менее 15 м от самого высокого здания в комплексе или на таком же расстоянии между соседними зданиями.

⧉❝7.6.11

Вентиляционные выбросы из помещений, предназначенных для установки газоиспользующего оборудования, должны быть организованы выше кровли, на высоту, обеспечивающую безопасные условия рассеивания, но не меньше, чем 0,5 м от уровня прилегающей кровли.

⧉❝7.6.12

Допускается выброс отработанного воздуха из технических помещений жилого дома (ИТП, ТП/РУ/ГРЩ, аппаратных и электрощитовых) расположенных в подземном паркинге, предусматривать в объем паркинга с учетом требований пожарной безопасности, обеспечивающих выполнение требований [3].

⧉❝7.6.13

Выброс воздуха на фасад здания от систем вытяжной общеобменной вентиляции следует выполнять с учетом следующих требований:

• расстояние от устройства для удаления воздуха до соседних зданий должно быть не менее 8 м;
• расстояние от устройства для удаления воздуха не содержащего вредных веществ или запахов должно быть не менее 2 м до приемного устройства наружного воздуха, расположенного на той же стене; по возможности, приемное устройство наружного воздуха должно быть ниже отверстия для удаления воздуха.

⧉❝7.6.14

Скорость удаляемого воздуха в выбросном устройстве (в живом сечении) не должна превышать 2,5 м/с при выбросе воздуха на фасады с окнами и 5 м/с при выбросе воздуха на необслуживаемой кровле с проведением акустических расчетов (при необходимости).

Высота выброса и скорость потока воздуха при наличии в вытяжном воздухе неприятно пахнущих веществ или загрязнений должна определяться расчетами рассеивания в атмосфере до нормативных значений в соответствии с [8].

8Холодоснабжение

В качестве естественного источника холода следует использовать:

• артезианскую и питьевую воду - в теплый период года в установках прямого и косвенного испарительного охлаждения воздуха. Использование артезианской воды для непосредственного охлаждения теплообменников без системы водооборота не допускается;
• наружный воздух - для поглощения теплоизбытков, удаляемых из помещений, охлаждения оборотной воды и охлаждения хладоносителя;
• грунт поверхностных и более глубоких слоев - для поглощения тепловых избытков, удаляемых из помещений, а также для охлаждения хладоносителя при условии регенерации потребляемой теплоты грунта в течение года (для сохранения несущей способности грунта запрещается применять данный метод на многолетнемерзлых грунтах).

В качестве искусственных источников холода следует использовать холодильные машины и установки, работающие согласно ГОСТ 12.2.233: а) промежуточного охлаждения:

• холодильные машины и тепловые насосы парокомпрессионные или абсорбционные, б) непосредственного охлаждения:
• оконные, мобильные кондиционеры, сплит-системы, мульти-сплит-системы, мультизональные системы с переменным расходом хладагента, приточные установки и местные доводчики со встроенным блоком испарителя и наружным компрессорноконденсаторным блоком, прецизионные и крышные кондиционеры.

Установки непосредственного охлаждения не допускается применять для помещений, в которых используется открытый огонь, кроме сплит-систем с хладагентом класса опасности А1 (негорючий).

Примечание - Применение аммиачных компрессорных холодильных установок настоящим сводом правил не регламентируется.

Для гидравлических контуров, находящихся в пределах теплого контура здания, в качестве рабочей среды следует использовать подготовленную воду с ингибиторами коррозии и пенообразования. Использование в качестве хладоносителя неподготовленной воды не допускается.

Концентрацию незамерзающей жидкости следует определять с учетом расчетной температуры наружного воздуха (параметры Б) в холодный период года по СП 131.13330.2018 (таблица 10.1).

В системах холодоснабжения следует использовать холодильные машины и установки, работающие на экологически безопасных хладагентах с нулевой озоноразрушающей способностью и потенциалом глобального потепления не выше 2 500 (ГОСТ EN 378-1-2014, приложения В, Е)

Группу опасности применяемых хладагентов следует принимать: А1 (нетоксичные, негорючие), либо А2 (нетоксичные, трудногорючие) (ГОСТ EN 378-1-2014, приложение F).

Область применения хладагентов группы А2 ограничена: их не следует использовать для мультизональных систем непосредственного охлаждения, а также холодильных машин с водяным охлаждением или выносным конденсатором.

Для систем кондиционирования не допускается использовать оборудование с хладагентами групп опасности А3, В1, В2, В3, за исключением установок технологического кондиционирования.

Допускается предусматривать одну одноконтурную, с одним компрессором холодильную машину мощностью до 500 кВт с регулируемой холодопроизводительностью до 25 % и менее.

Для систем холодоснабжения, обеспечивающих круглосуточное, сезонное или круглогодичное поддержание заданных параметров воздуха в кондиционируемых помещениях с повышенными требованиями надежности работы оборудования (аппаратные, серверные, вычислительные центры и т.п.), следует предусматривать 100 %ное резервирование источников холода.

Резервирование вспомогательного холодильного оборудования (емкости и баки, насосы подпитки, градирни и пр.) как правило не предусматривается, за исключением требований норм технологического проектирования (объекты медицинского назначения, центров обработки данных и т.п.).

Расчетный перепад температур холодной и оборотной воды (раствора) в испарителе и конденсаторе рекомендуется принимать в пределах 4 °C - 6 °C.

Потери холода в оборудовании и трубопроводах систем холодоснабжения не должны превышать 7 % холодопроизводительности холодильной установки.

Максимальная масса хладагента, кг, в установке рассчитывается по формуле

где L общ = V пом + L /4;

V пом - объем помещения, м³ ;

L - подача наружного воздуха системой механической вентиляции, м³ /ч.

В помещениях, масса хладагента при аварийном выбросе в которых может превышать ППНЧ либо 10 % НКПРП следует устанавливать датчики концентрации (детекторы) хладона с аварийной сигнализацией.

Холодильные машины компрессионного типа (при содержании масла в любой из холодильных машин 250 кг и более) не допускается размещать в помещениях жилых, общественных, административно-бытовых и производственных зданий, если над их перекрытием или под полом имеются помещения с постоянным или временным пребыванием людей.

В жилых зданиях, зданиях здравоохранения и социального обслуживания населения (стационарах), детских учреждениях и гостиницах не допускается размещать компрессионные холодильные машины и установки с хладагентом хладоном, производительностью по холоду одной единицы оборудования более 200 кВт в помещениях, если над их перекрытием или под полом имеются помещения с постоянным или временным пребыванием людей.

Наружные блоки кондиционеров раздельного типа мощностью по холоду до 18 кВт допускается размещать на незастекленных лоджиях и в объеме открытых лестничных клеток при условии обеспечения нормируемых эвакуационных проходов, устройства шумозащиты и отвода конденсата.

СП 60.13330.2020

При размещении конденсаторов воздушного охлаждения и вентиляторных градирен на плоской кровле, на расстоянии от стен не более 3 м со всех сторон, расчетные значения температур, указанные в перечислениях а) и б) настоящего пункта, следует увеличивать на 5 о С и 3 °C соответственно.

Трубопроводы транспортирования жидких и газовых хладагентов следует выполнять:

• из холоднодеформированных медных труб круглого сечения;
• медных тянутых или холоднокатаных труб и соединительных деталей и изделий одного изготовителя;
• стальных бесшовных горячедеформированных труб.

Применение трубопроводов систем холодоснабжения с внутренней оцинковкой не допускается для использования в гидравлических контурах, заполненных незамерзающими растворами.

Не допускается применение бывших в употреблении и восстановленных труб, профилей, листов и других металлоконструкций, материалов и арматуры.

Прокладка фреонопроводов с негорючим газом от наружных блоков кондиционеров транзитом через помещения межквартирного коридора, пожаробезопасной зоны, лифтового холла при лифтах допускается только в глухих коробах или в зашивке с нормируемым пределом огнестойкости не менее предела огнестойкости пересекаемых противопожарных преград и/или ограждающих строительных конструкций по признакам (R)EI.

Системы приточно-вытяжной вентиляции с механическим побуждением должны обеспечивать в рабочем режиме не менее четырех воздухообменов в час (ГОСТ EN 378-32014, пункт 5.16.2).

Аварийная вентиляция должна включаться по детекторам наличия хладагента в помещении хладоцентра. Кратность воздухообмена аварийной вентиляции определяется расчетом, но не менее пяти воздухообменов в час. Удаление воздуха предусматривается равномерно из верхней и нижней зон помещения, подача воздуха осуществляется в рабочую зону.

СП 60.13330.2020

Таблица 8.1 Минимальные значения коэффициентов энергоэффективности холодильного оборудования

Примечание - EER - коэффициент энергоэффективности или холодильный коэффициент, равный отношению полной холодопроизводительности к полному энергопотреблению; ESEER коэффициент осредненной эффективности чиллера при полной и трех вариантах неполной тепловой нагрузки; COP -коэффициент производительности, равный отношению полной теплопроизводительности к полному энергопотреблению.

9Требования пожарной безопасности систем отопления, вентиляции и кондиционирования воздуха

10Требования к объемно-планировочным и конструктивным решениям

Помещения для вентиляционного оборудования допускается размещать за пределами обслуживаемого (защищаемого) отсека согласно сводам правил по пожарной безопасности, обеспечивающим выполнение требований 7.10 и [1], [3] и [5].

Ограждающие строительные конструкции помещений для вентиляционного оборудования систем общеобменной вентиляции следует принимать согласно 7.10.23.

Арматуру, приборы, вентиляционные и отопительные агрегаты, а также автономные кондиционеры следует ремонтировать и обслуживать с передвижных устройств при соблюдении установленных правил техники безопасности.

При необходимости, следует предусматривать специальные проемы в стенах и перекрытиях для монтажа/демонтажа вентиляционного оборудования или использование оборудования, предусматривающего мелкоузловую сборку на месте.

Конструкция полов в таких помещениях должна рассчитываться на воздействие нагрузок, возникающих при транспортировании узлов вентиляционного оборудования на грузоподъемной тележке, а также быть устойчивой к падению твердых предметов массой не более 20 кг при транспортировании.

11Электроснабжение и автоматизация систем отопления, вентиляции и кондиционирования воздуха

12Водоснабжение и канализация систем отопления, вентиляции и кондиционирования воздуха

Если вода, подаваемая на подпитку в паровые или водяные увлажнители, не соответствует требованиям изготовителя оборудования по показателям pH и жесткости, необходимо предусматривать предварительную обработку воды.

13Требования энергетической эффективности и рационального использования природных ресурсов

В проектной документации должно быть предусмотрено оснащение зданий и сооружений приборами учета используемых энергетических ресурсов.

Соответствие систем внутреннего тепло- холодоснабжения, отопления, вентиляции и кондиционирования воздуха зданий и сооружений требованиям энергетической эффективности должно обеспечиваться путем выбора в проектной документации оптимальных инженерно-технических решений.

• применения вентиляционного и холодильного оборудования высших классов энергоэффективности;
• применения конденсационных котлов для выработки тепловой энергии (при допустимом снижении максимальной температуры теплоносителя в системах отопления до 80 °С);
• применения для ТСТ (при допустимом снижении максимальной температуры теплоносителя до 60 °С);
• применения в жилых зданиях двухтрубных систем отопления с индивидуальным регулированием и учетом теплоты;
• установки термостатов и радиаторных измерителей тепла на отопительных приборах для вертикальных стояковых систем отопления;
• применения приточно-вытяжных вентиляционных систем с механическим побуждением, с утилизацией теплоты удаляемого воздуха и индивидуально регулируемым воздухообменом;
• применения в зданиях с автономным и централизованным теплоснабжением комбинированных системных и схемных решений с использованием для теплоснабжения солнечной энергии (солнечные коллекторы).

В общественных и промышленных зданиях снижение потребления электроэнергии, а также сокращение расходов теплоты, холода и электроэнергии на тепловлажностную обработку воздуха следует предусматривать за счет применения:

• отдельных систем для помещений разного функционального назначения и разных режимов работы;
• вентиляционных систем с регулируемым переменным расходом воздуха (адаптивная и персональная вентиляция);
• энергоэффективных схем тепловлажностной обработки воздуха, включая схемы косвенного и двухступенчатого испарительного охлаждения воздуха, аппаратов для утилизации теплоты и холода удаляемого из помещений воздуха;
• тепловых насосов и аккумуляторов теплоты и холода для сокращения пиковых нагрузок;
• устройств для снижения потребления электрической энергии электроприводами насосов, вентиляторов и компрессоров;
• энергоэкономичных воздушно-тепловых завес, использующих полностью или частично неподогретый воздух;
• комплексных систем активного энергосбережения.

• а) теплоту систем оборотного водоснабжения и обратной воды систем централизованного теплоснабжения, а также тепловых насосов, «серых» канализационных стоков и т.п.;
• б) вторичные энергоресурсы:
• рекуперацию тепла воздуха, удаляемого системами общеобменной вентиляции и местных отсосов (при технической возможности);
• рекуперацию (полную или частичную) сбросного тепла конденсаторов холодильных машин;
• рекуперацию сбросного тепла технологических процессов и установок, работающих постоянно или не менее 50 % времени в смену;
• в) возобновляемые источники энергии:
• теплоту окружающего воздуха;
• теплоту поверхностных и более глубоких слоев грунта;
• теплоту грунтовых и геотермальных вод;
• теплоту водоемов и природных водных потоков;
• солнечную энергию;
• ветровую энергию и т.п.

• совершенствование методов контроля и учета энергетических ресурсов;
• оснащение квартир и встроенных помещений жилых зданий приборами учета и завершение перехода на расчеты управляющих организаций с населением за фактическое потребление тепловой энергии, исходя из показаний приборов учета;
• разработка и внедрение автоматизированной системы учета потребления тепловой и электрической энергии;
• обеспечение оптимальных режимов работы оборудования тепловых пунктов с целью снижения всех видов используемых энергоресурсов (тепловых, энергетических и т.п.);
• проведение работ по нормализации и контролю за давлением (напором) воды в тепловых пунктах;
• выполнение мероприятий по оптимизации перепада давления на вводе сетей теплоснабжения в здания;
• установка антивандальной арматуры в местах общего пользования;
• сокращение нерационального потребления тепловой и электрической энергии на предприятиях, выявленного при проведении энергоаудита;
• разработка и внедрение инновационных технологий и оборудования в системах внутреннего теплоснабжения, отопления, вентиляции и кондиционирования воздуха.

14 Требования безопасности и доступности при пользовании. Долговечность и ремонтопригодность

14.1 Безопасность процессов проектирования систем внутреннего теплохолодоснабжения, отопления, вентиляции и кондиционирования воздуха зданий и сооружений, строительства, монтажа, наладки, эксплуатации обеспечивается посредством установления соответствующих требованиям безопасности проектных значений параметров систем и качественных характеристик в течение всего жизненного цикла здания или сооружения, реализации указанных значений и характеристик в процессе строительства, реконструкции, капитального ремонта и поддержания состояния таких параметров и характеристик на требуемом уровне в процессе эксплуатации.

14.2 В проектах систем отопления, вентиляции и кондиционирования воздуха зданий следует предусматривать технические решения, обеспечивающие доступность и ремонтопригодность систем внутреннего теплоснабжения, отопления, вентиляции и кондиционирования воздуха для определения фактических значений их параметров и других характеристик, а также параметров материалов, изделий и устройств, влияющих на безопасность здания или сооружения, в процессе его строительства и эксплуатации.

14.3 Температуру теплоносителя для систем внутреннего теплоснабжения в производственных зданиях следует принимать не менее чем на 20 °C ниже температуры самовоспламенения веществ, находящихся в помещении, и не более максимально указанной в приложении Б или в соответствии с техническими характеристиками оборудования, арматуры и трубопроводов.

14.4 Температура поверхности доступных частей отопительных приборов, воздухонагревателей, а также трубопроводов систем внутреннего теплоснабжения и отопления не должна превышать максимально допустимую по приложению Б с учетом назначения помещений в жилых, общественных, административных зданиях или категорий производственных помещений, в которых они размещены.

Для отопительных приборов и трубопроводов в зданиях дошкольных образовательных организаций, на лестничных клетках и вестибюлях следует предусматривать защитные ограждения для отопительных приборов и тепловую изоляцию трубопроводов.

14.5 Способ прокладки трубопроводов систем отопления должен обеспечивать легкую замену их при ремонте. Допускается прокладка изолированных трубопроводов в штрабах ограждений.

В наружных ограждающих конструкциях замоноличивать трубопроводы систем отопления не допускается.

СП 60.13330.2020

Замоноличивание труб без защитного кожуха в строительные конструкции (кроме наружных) допускается в зданиях со сроком службы менее 20 лет при расчетном сроке службы труб 40 лет и более.

Не допускается прокладка магистральных и разводящих трубопроводов систем отопления и внутреннего теплоснабжения через помещения жилых квартир, а также установка в них арматуры и спускных устройств общедомовых систем.

14.6 Прокладку трубопроводов из полимерных труб следует предусматривать скрытой: в подготовке пола (в теплоизоляции или гофротрубе), за плинтусами и экранами, в штрабах, шахтах и каналах.

При скрытой прокладке трубопроводов следует предусматривать возможность доступа к местам расположения разборных соединений и арматуры.

Открытая прокладка полимерных трубопроводов допускается в местах, где исключается механическое и термическое повреждение труб, а также прямое воздействие на них ультрафиолетового излучения.

При напольном отоплении полимерные трубы следует прокладывать без гофротрубы.

В системах с полимерными трубами следует применять соединительные детали и фитинги одного изготовителя.

14.7 Полимерные трубы следует прокладывать в защитных футлярах из негорючих материалов в местах возможного механического повреждения (под порогами, на стыках плит перекрытий, в местах пересечения перекрытий, внутренних стен и перегородок и т.п.).

Не допускается прокладывать трубы из полимерных материалов в помещениях категории Г, а также в помещениях с источниками тепловых излучений с температурой поверхности более 150 ° С.

14.8 Заделку зазоров и отверстий в местах пересечений трубопроводами ограждающих конструкций следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций.

Пределы огнестойкости узлов пересечений строительных конструкций трубопроводами из полимерных материалов следует определять по ГОСТ Р 53306.

14.9 Расстояние (в свету) от поверхности трубопроводов, отопительных приборов и воздухонагревателей с теплоносителем температурой выше 100 °C до поверхности конструкции из горючих материалов следует принимать не менее 100 мм. При меньшем расстоянии следует предусматривать тепловую изоляцию поверхности этой конструкции из негорючих материалов.

14.10 Тепловую изоляцию отопительно-вентиляционного оборудования, трубопроводов внутренних систем тепло- холодоснабжения, воздуховодов, дымоотводов и дымоходов следует предусматривать:

• для предупреждения ожогов;
• обеспечения допустимых потерь тепла (холода);
• исключения конденсации влаги;
• исключения замерзания теплоносителя в трубопроводах, прокладываемых в неотапливаемых помещениях или в искусственно охлаждаемых помещениях;
• обеспечения взрывопожаробезопасности.

Температура поверхности тепловой изоляции не должна превышать 40 °C.

Трубопроводы внутренних систем теплохолодоснабжения, отопления, прокладываемые по территории встроенных подземных автостоянок, следует изолировать теплоизоляционными материалами группы горючести НГ или Г1.

14.11 Горячие поверхности отопительно-вентиляционного оборудования, трубопроводов, воздуховодов, дымоотводов и дымоходов, размещаемых в помещениях, в которых они создают опасность воспламенения газов, паров, аэрозолей или пыли, следует изолировать, предусматривая температуру на поверхности теплоизоляционной конструкции согласно 14.3.

Отопительно-вентиляционное оборудование, трубопроводы и воздуховоды не следует размещать в указанных помещениях, если отсутствует техническая возможность снижения температуры поверхности тепловой изоляции до указанного уровня.

14.12 Теплоизоляционные конструкции следует предусматривать согласно СП 61.13330.

Конструкция изоляции должна предусматривать:

• отсутствие образования конденсата на внутренних поверхностях;
• защиту изоляции от повреждений;
• возможность очистки воздуховодов;
• сведение до минимума вредного влияния производства и заменяемых частей на окружающую среду.

Не допускается применение внутренней изоляции воздуховодов для наружного рециркуляционного и приточного воздуха.

14.13 Применение газопотребляющего оборудования (инфракрасных газовых излучателей, теплогенераторов и др.) в системах внутреннего теплоснабжения зданий различного назначения должно соответствовать требованиям 6.4.12-6.4.14 и приложения Б.

14.14 Отопительно-вентиляционное оборудование, трубопроводы и воздуховоды в помещениях с коррозионно-активной средой, а также предназначенные для удаления воздуха с коррозионно-активной средой, следует предусматривать из антикоррозионных материалов или с защитными покрытиями от коррозии. Для антикоррозийной защиты воздуховодов (кроме воздуховодов с нормируемыми пределами огнестойкости) допускается применять окраску из горючих материалов толщиной не более 0,2 мм.

14.15 Для жилых многоквартирных, общественных, административно-бытовых и производственных зданий срок службы отопительных приборов и оборудования должен быть не менее 25 лет.

Допускается плановая замена оборудования с учетом установленного срока службы.

14.16 При применении декоративных экранов (решеток) у отопительных приборов следует обеспечивать доступ к отопительным приборам для их очистки.

14.17 Встроенные нагревательные элементы не допускается размещать в однослойных наружных или внутренних стенах и перегородках.

Встроенные нагревательные элементы водяного или электрического отопления допускается предусматривать в наружных многослойных стенах, а также в перекрытиях и полах.

14.18 Среднюю температуру поверхности строительных конструкций со встроенными нагревательными элементами в расчетных условиях следует принимать не выше, °C:

• 40 - для стен;

29 - для полов помещений с постоянным пребыванием людей;

• 23 - для полов зданий дошкольных образовательных организаций согласно СП 118.13330;

31 - для полов помещений с временным пребыванием людей, а также для обходных дорожек, скамей крытых плавательных бассейнов; по расчету - для потолков согласно 5.8.

Температура поверхности пола по оси нагревательного элемента в зданиях дошкольных образовательных организаций, жилых зданиях и плавательных бассейнах не должна превышать 35 °C.

Ограничения температуры поверхности пола не распространяются на встроенные в перекрытие или пол одиночные трубы систем отопления.

Допускается формирование граничных зон (вне зон постоянного пребывания людей) вдоль наружных ограждений шириной до 1 м с температурой поверхности пола до 35 °C.

14.19 В воздухо-воздушных и газовоздушных теплоутилизаторах в местах присоединения воздуховодов следует обеспечивать давление приточного воздуха больше давления удаляемого воздуха или газа. В воздухо-воздушных или газовоздушных теплоутилизаторах следует учитывать перенос вредных веществ за счет конструктивных особенностей аппарата.

14.20 При использовании теплоты (холода) вентиляционного воздуха, содержащего осаждающиеся пыли и аэрозоли, следует предусматривать очистку воздуха до допустимых для теплоутилизационного оборудования концентраций, а также очистку теплообменных поверхностей от загрязнений.

14.21 В системах утилизации теплоты ВЭР следует предусматривать мероприятия по защите промежуточного теплоносителя от замерзания и образования наледи на теплообменной поверхности теплоутилизаторов.

14.22 Воздуховоды с нормируемыми пределами огнестойкости, включая узлы уплотнения межфланцевых соединений, узлы пересечения с ограждающими строительными конструкциями с нормируемым пределом огнестойкости, а также узлы подвеса, опирания и пр., должны соответствовать сводам правил по пожарной безопасности, обеспечивающим выполнение требований [3] и [5] .

14.23 На трубопроводах систем внутреннего теплоснабжения и отопления следует предусматривать компенсацию тепловых удлинений.

При невозможности использования самокомпенсации трубопроводов рекомендуется предусматривать сильфонные компенсаторы в сочетании с направляющими опорами, исключающими боковое перемещение труб в месте их установки.

Сильфонные компенсаторы для систем из металлических трубопроводов, устанавливаемые в местах общего пользования, должны оснащаться внешним защитным кожухом. В местах присоединения защитного кожуха к патрубкам компенсатора должны предусматриваться отверстия для удаления конденсата.

При монтаже компенсаторов в закрытых строительных шахтах должны устанавливаться смотровые лючки, обеспечивающие осмотр и замену компенсатора.

Применение однослойных компенсаторов и компенсаторов без стабилизатора сильфона не допускается.

Минимальная температура монтажа сильфонного компенсатора на стальных трубопроводах должна быть не менее -10 о С. Возможен монтаж при более низких температурах при наличии рекомендаций изготовителей труб, фитингов и компенсаторов, подтвержденных аккредитованными лабораториями.

Осевой ход компенсатора при сжатии должен быть больше, чем максимальное тепловое удлинение компенсируемого участка.

ВБР сильфонного компенсатора при осевом ходе при сжатии должна соответствовать 5 000 циклам срабатывания (испытания проводятся по методике ГОСТ Р 51571) и подтверждаются протоколами испытаний в аккредитованной лаборатории.

14.24 Трубопроводы в местах пересечения перекрытий следует прокладывать в гильзах из негорючих материалов. Края гильз должны быть на одном уровне с поверхностями потолков, и не менее чем на 30 мм выше поверхности чистого пола.

Дренажные трубопроводы из полимерных труб в местах пересечений противопожарных перекрытий следует прокладывать с использованием противопожарных саморасширяющихся манжет (муфт).

Заделку зазоров и отверстий в местах прокладки трубопроводов следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых ограждений.

14.25 Не допускается использовать сборку ответственных узлов и оборудования из составных частей и элементов (станции поддержания давления, насосные станции, холодильные машины и т.п.) без опробывания и испытания в заводских условиях и выдачи соответствующих документов на готовое изделие.

15Порядок проведения монтажа и сдачи в эксплуатацию внутренних систем водоснабжения и водоотведения (включая апробацию, испытания, пуско-наладку и контроль)

• эксплуатационные требования, предъявляемые к проектируемому зданию или сооружению (при необходимости);
• перечень видов работ, которые оказывают влияние на безопасность здания или сооружения и для которых необходимо составлять акты освидетельствования скрытых работ, ответственных конструкций, участков систем внутреннего теплои холодоснабжения, отопления, вентиляции и кондиционирования воздуха, согласно требованиям СП 48.13330 и СП 73.13330.

16Правила эксплуатации систем отопления, вентиляции и кондиционирования воздуха

• качество воздуха в жилых, общественных и иных помещениях зданий и сооружений и в рабочих зонах производственных зданий и сооружений;
• защита от шума в помещениях жилых и общественных зданий и в рабочих зонах производственных зданий и сооружений;
• микроклимат помещений;
• уровень шума и вибраций в помещениях жилых и общественных зданий и уровень шума и технологической вибрации в рабочих зонах производственных зданий и сооружений;

Здания и сооружения должны быть спроектированы и построены таким образом, чтобы в процессе их эксплуатации обеспечивалось эффективное использование энергетических ресурсов.

АПриложение А. Расчет тепловых нагрузок на системы отопления и вентиляции

А.1 Расход тепла (тепловая нагрузка) на нужды отопления и вентиляции р с.ов Q для наиболее неблагоприятных условий определяют с учетом 5.1 и СП 131.13330 по формуле

где Q тр п -трансмиссионные тепловые потери, необходимые для компенсации теплопередачи через ограждающие конструкции n -го помещения здания, определяемые в соответствии с А.2, Вт;

Q вент п -расход тепла, необходимый для нагревания требуемого количества приточного воздуха для n -ного помещения здания, определяемые в соответствии с А.3, Вт;

Q инф п -инфильтрационные тепловые потери, образуемые из-за свойств воздухопроницаемости ограждающих конструкций n -го помещения здания, определяемые в соответствии с А.5, Вт;

Q мтс п - расход тепла для нагревания материалов, оборудования и транспортных средств, вносимых в n -ое помещении здания, определяемый в соответствии с А.6, Вт;

Q быт п - бытовые тепловые поступления n -го помещения здания, характерные для расчетного режима (для наиболее неблагоприятных условий), Вт.

Примечание - В качестве бытовых тепловых поступлений рассматриваются только те тепловые поступления, которые имеют место в расчетном режиме: тепловые потоки от постоянно работающих электрических приборов, освещения, трубопроводов и других источников теплоты, а также от людей, присутствующих в рассматриваемом помещении в расчетном режиме.

А.2 Трансмиссионные тепловые потери n -го помещения Q тр п следует определять по формуле (А.2) или (А.3)

где t в n - расчетная температура внутреннего воздуха n -го помещения, определяемая в соответствии с 5.1, °С; t н -расчетная температура наружного воздуха, определяемая в соответствии с СП 131.13330, °С;

СП 60.13330.2020

Ki - коэффициент теплопередачи i -й ограждающей конструкции или фрагмента ограждающей конструкции, Вт/(м² °С), определяемый по формуле

где R 0,i тр - приведенное сопротивление теплопередаче i -го фрагмента теплозащитной оболочки здания рассматриваемого помещения, определяемое в соответствии с приложением Е СП 50.13330.2012, (м² °С)/Вт;

Ai -площадь i -й ограждающей конструкции или фрагмента ограждающей конструкции ограждения рассматриваемого помещения, м² ; nt,i - коэффициент, учитывающий температуру пространства, расположенного за рассматриваемой ограждающей конструкцией;

Ui - коэффициент теплопередачи однородной части i -го фрагмента ограждающей конструкции, определяемый в соответствии с СП 50.13330, Вт/(м² °С);

Lj - длина j -го линейного теплопроводного включения n -го помещения, м;

Nk - количество k -х точечных теплопроводных включений n -го помещения, шт.;

Ψ j -удельные потери теплоты через линейную неоднородность j -го вида, определяемые по СП 230.1325800 или по расчету температурных полей, Вт/(м °С); χk -удельные потери теплоты через точечную неоднородность k -го вида, определяемые по СП 230.1325800 или по расчету температурных полей, Вт/°С.

Примечания

1 В соответствии с 6.2.2 расчет трансмиссионных тепловых потерь через внутренние ограждающие конструкции выполняют только в случае, если разность температуры воздуха в помещениях, разделяемых такой внутренней ограждающей конструкцией, составляет более 3 °С. В этом случае расчет ведут по формуле, аналогичной (А.2) или (А.3), но при этом:

• влиянием теплотехнических неоднородностей, характерных для внутренних конструкций, допускается пренебрегать;
• взамен температуры наружного воздуха учитывают температуру воздуха помещения, расположенного за рассматриваемым внутренним ограждением;
• для помещения, расположенного за рассматриваемым внутренним ограждением, учитывают соответствующие трансмиссионные тепловые поступления (т.е. трансмиссионные тепловые потери через рассматриваемую внутреннюю ограждающую конструкцию, взятые с обратным знаком).

2 Площадь наружных и внутренних ограждающих конструкций при расчете теплопотерь вычисляют с точностью до 0,01 м² , используя размеры ограждений, м, измеренные с точностью 0,01 м. Протяженности линейных теплотехнических элементов определяют с точностью до 0,1 м. Количество точечных теплотехнических элементов определяют с точностью до целых единиц.

• 3 В случае применения элементного подхода, т.е. при учете наборов линейных и точечных теплотехнических неоднородностей индивидуально по помещениям, площади ограждающих конструкций определяют по их внутренним поверхностям.
• 4 Площади окон, витражей, балконных дверей, наружных дверей и фонарей измеряют по наименьшему строительному проему.

5 При учете дополнительных потерь тепла через участки наружных ограждений, расположенных за отопительными приборами, а также за счет остывания теплоносителя в трубопроводах, проложенных в неотапливаемых помещениях, они в сумме не должны превышать 7 % теплового потока системы отопления здания.

А.3 Расход тепла на вентиляцию n -го помещения Q вент п , Вт, определяется по величине требуемого расхода приточного (наружного) воздуха для холодного периода года по формуле

где t в n - то же, что и в А.2; t н - то же, что и в А.2;

Gn - требуемый массовый расход приточного воздуха, необходимый для вентиляции n -го помещения, кг/ч; c в - удельная массовая теплоемкость воздуха, равная 1 кДж/(кг °С);

0,28 - переводной коэффициент;

Ln - требуемый объемный расход приточного воздуха, необходимый для вентиляции n -го помещения, определяемый в соответствии с А.4, м³ /ч; ρ н -плотность приточного воздуха при температуре, кг/м³ , соответствующей расчетному режиму, определяемая по формуле ρ

А.4 Расход приточного воздуха, Ln , м³ /ч, необходимый для вентиляции i -го помещения, принимается по нормативным кратностям, по норме подачи воздуха на человека или определяется расчетом в соответствии c 7.4.1.

А.5 Расход тепла на подогрев инфильтрующегося воздуха i -го помещения Q инф п , Вт, определяется по формуле

где t в n - то же, что и в А.2; t н - то же, что и в А.2;

G инф п - расчетный массовый расход инфильтрующегося в n -е помещение воздуха, определяемый по формуле (А.8), кг/ч; с в - то же, что и в А.5;

0,28 - то же, что и в А.3; ρв -то же, что и в А.6.

Примечание - При поддержании в рассматриваемом помещении расчетного подпора воздуха организованными системами вентиляции (избыточного давления, повышенного по сравнению с атмосферным или давлением в соседних помещениях) за счет превышения количества приточного воздуха над вытяжным инфильтрационные тепловые потери не учитываются. При этом количество приточного воздуха, обеспечивающего этот подпор, должно быть учтено при расчете расходов тепла на вентиляцию.

Количество воздуха, поступающего в n -е помещение в результате инфильтрации через ограждающие конструкции, G инф п , кг/ч, следует определять по формуле

где Δ Pn -расчетная разность давлений на наружной и внутренней поверхностях ограждающей конструкции n -ного помещение;

Δ P 0 - стандартная разность давлений воздуха на наружной и внутренней поверхностях ограждающей конструкции, при которой проводятся исследования свойств воздухопроницаемости, равная 10 Па;

A 1 i - площадь 1i -й светопрозрачной ограждающей конструкции рассматриваемого помещения, м² ;

A 1 j -площадь 1j -й воздухопроницаемой ограждающей конструкции рассматриваемого помещения, м² ;

Rи, 1 i - сопротивление воздухопроницанию ограждающей конструкции 1i -го вида рассматриваемого помещения, м² ·ч·Па /кг;

Rи, 1 j - сопротивление воздухопроницанию ограждающей конструкции 1j -го вида рассматриваемого помещения, м² ·ч·Па /кг;

2/3 и 1/2 - показатель режима фильтрации воздухопроницаемой конструкции, принимаемый для окон и светопрозрачных ограждающих конструкций равным 2/3, для входных дверей во встроенные помещения, входных дверей и ворот в здания или сооружения, а также для проемов - равным 1/2.

Разность давлений воздуха на наружной и внутренней поверхностях ограждающих конструкций Δ Pn , Па, следует определять по формуле

где Н - высота здания (от уровня пола первого этажа до верха вытяжной шахты), м; h -расстояние от уровня пола первого этажа до центра рассматриваемой ограждающей конструкции, м; g = 9,81 м/с² ускорение свободного падения; ρв -то же, что и в А.3; ρн -плотность наружного воздуха, кг/м³ , определяемая по формуле (А.6); ν - расчетная скорость ветра в холодный период года; с н и с з - аэродинамические коэффициенты соответственно для наветренной и подветренной поверхностей ограждений здания, принимаемые по СП 20.13330. Для зданий прямоугольной формы с н принимается равным 0,8; с з = минус 0,6; kz(e) - коэффициент учета изменения скоростного давления ветра в зависимости от высоты здания, принимаемый по СП 20.13330;

P в - условное давление в помещении, Па, от уровня которого отсчитаны первое и второе слагаемые формулы (А.9).

При отсутствии в помещении организованной вентиляции P в , Па, определяется по формуле

Для помещений со сбалансированной приточно-вытяжной вентиляцией величиной G инф п пренебрегают.

А.6 Тепловые потери, образующиеся из-за необходимости нагрева материалов, оборудования и транспортных средств, ввозимых в n -е помещение здания, Вт, определяются по формуле

где Q мтс п - тепловые потери, образующиеся из-за необходимости нагрева материалов, ввозимых в n -е помещение здания, Вт;

H мтс п - удельные тепловые потребности, образующиеся из-за необходимости нагрева материалов, оборудования или транспортного средства, вносимых в n -е помещение здания, Вт/°С; t в n - то же, что и в А.2; t мтс m - температура m -го материала, оборудования или транспортного средства,

СП 60.13330.2020 поступающего в рассматриваемое помещение, °С.

Для транспортных средств и материалов из металла t мтс принимается равной t н ; для других материалов t мтс принимается равной t н +10 °С, где t н - то же, что и в А.2;

G мтс m - масса m -го материала, оборудования или транспортного средства, вносимого в рассматриваемое помещение, кг; c мтс m - удельная теплоемкость материала, оборудования или транспортного средства m -го вида, вносимого в рассматриваемое помещение, кДж/(кг °С); β m - коэффициент, учитывающий интенсивность поглощения теплоты в течение первого часа. Для транспортных средств принимается равным 0,6; для несыпучих материалов - 0,5; для сыпучих материалов - 0,4.

БПриложение Б. Требования к системам отопления и внутреннего теплоснабжения зданий различного назначения

Таблица Б.1

Примечания

1 Температуру воздуха при расчете систем воздушного отопления, совмещенного с приточной вентиляцией или кондиционированием, следует определять в соответствии с требованиями 7.1.20.

2 Допускается для систем внутреннего теплоснабжения потребителей, приведенных в Б.11 использование пара с температурой до 200 о С по условиям теплоснабжения от источников промплощадки для калориферов приточных систем, устанавливаемых в вентиляционных камерах, без доступа посторонних лиц при выполнении требований [12].

3 Системы отопления зданий, в том числе многоквартирных жилых домов с газовыми теплогенераторами допускается применять с учетом требований нормативных документов по пожарной безопасности согласно [3] и СП 402.1325800. Рекомендуется установка газовых теплогенераторов во встроенных, пристроенных или крышных котельных.

4 Применение газоиспользующего оборудования (инфракрасных газовых излучателей, теплогенераторов и др.) в системах теплоснабжения зданий различного назначения должно соответствовать требованиям СП 62.13330.

Температуру поверхности низкотемпературных панелей радиационного обогрева рабочих мест не следует принимать выше 60 °С. Температуру поверхности приборов лучистого отопления не следует принимать выше 250 °С.

Газовые излучатели допускается применять при условии удаления продуктов сгорания наружу, обеспечивая ПДК вредных веществ в воздухе рабочей или обслуживаемой зоны ниже допустимых величин, а также при условии установки сигнализаторов загазованности по метану и окиси углерода согласно 6.4.13.

5 Системы поквартирного теплоснабжения с индивидуальными газовыми теплогенераторами мощностью до 100 кВт рекомендуется применять:

• для отдельно стоящих жилых домов с количеством этажей не более трех, предназначенных для проживания одной семьи (объекты индивидуального жилищного строительства);
• жилых домов с количеством этажей не более трех, состоящих из нескольких блоков (не более десяти), каждый из которых предназначен для проживания одной семьи, имеет общую стену (общие стены) без проемов с соседним блоком или соседними блоками;
• многоквартирных домов с количеством этажей не более трех, состоящих из одной или нескольких блок-секций (не более четырех), в каждой из которых находятся несколько квартир и помещения общего пользования и каждая из которых имеет отдельный подъезд с выходом на территорию общего пользования.

6 Отопление газовыми приборами в зданиях III, IV и V степеней огнестойкости не допускается.

7 Допускается применение электроотопления с температурой на теплоотдающей поверхности приборов не более 70 °C в зданиях из быстро возводимых конструкций.

ВПриложение В. Минимальный расход наружного воздуха на одного человека

В.1 В таблице В.1 установлены нормы подачи наружного воздуха для людей, находящихся в помещении более 2 ч непрерывно.

Таблица В.1

1) Расход наружного воздуха приведен для помещений кабинетов, офисов общественных зданий административного назначения. В других помещениях общественного назначения расход наружного воздуха следует принимать по требованиям соответствующих нормативных документов.

2) Для помещений, в которых люди находятся не более 2 ч непрерывно (кинотеатры, театры и др.).

3) Не менее 0,35 воздухообмена в час, определяемому по общему объему квартиры.

ГПриложение Г. Расчет расхода приточного воздуха в центральных системах вентиляции и кондиционирования воздуха

Г.1 Расход приточного воздуха L , м³ /ч, для системы вентиляции и кондиционирования воздуха следует определять расчетом и принимать больший из расходов, требуемых для обеспечения:

• санитарно-гигиенических норм в соответствии с формулой (Г.1);
• норм взрывопожарной безопасности в соответствии с формулой (Г.2);
• условий, исключающих образование конденсата в соответствии с формулой (Г.3).

Г.2 Расход воздуха L следует определять отдельно для теплого и холодного периодов года и переходных условий из условия ассимиляции тепло- и влаговыделений и по массе выделяющихся вредных или взрывоопасных веществ, принимая большую из величин, полученных по формулам (Г.1) -(Г.7) (при плотности приточного и удаляемого воздуха, равной 1,2 кг/м³ ): а) по избыткам явной теплоты при значении углового коэффициента луча процесса в помещении более 40 000 кДж/кг определяют по формуле

Для помещений с тепло- и влаговыделениями, при значении углового коэффициента луча процесса в помещении менее 40 000 кДж/кг, расход воздуха следует вычислять по формуле (Г.3) или (Г.4).

Тепловой поток, поступающий в помещение от прямой и рассеянной солнечной радиации, следует учитывать при устройстве:

• вентиляции, в том числе с испарительным охлаждением воздуха - для теплого периода года;
• кондиционирования - для теплого и холодного периодов года и для переходных условий; б) по массе выделяющихся вредных или взрывоопасных веществ

При одновременном выделении в помещение нескольких вредных веществ, обладающих эффектом суммации действия, воздухообмен следует определять, суммируя расходы воздуха, рассчитанные по каждому из этих веществ:

• в) по избыткам влаги (водяного пара)

Для помещений с избытком влаги следует проверять достаточность воздухообмена для предупреждения образования конденсата на внутренней поверхности наружных ограждающих конструкций при расчетных параметрах Б наружного воздуха в холодный период года:

• г) по избыткам полной теплоты

• д) по нормируемой кратности воздухообмена:

• е) по нормируемому удельному расходу приточного воздуха:

=

N m

В формулах (Г.1) -(Г.7)

Lw,z - расход воздуха, удаляемого из обслуживаемой или рабочей зоны помещения системами местных отсосов, и на технологические нужды, м³ /ч;

• Q , Qh,f -избыточный явный и полный тепловой потоки в помещении, ассимилируемые воздухом центральных систем вентиляции и кондиционирования, Вт; ρв -плотность воздуха, кг/м³ ; c -удельная объемная теплоемкость воздуха, равная 1,2 кДж/(м³ ·°С); tw , z -температура воздуха, удаляемого системами местных отсосов из обслуживаемой или рабочей зоны помещения, и на технологические нужды, °C; t l -температура воздуха, удаляемого из помещения за пределами обслуживаемой или рабочей зоны, °C; t in -температура воздуха, подаваемого в помещение, °C;

W -избытки влаги в помещении, ассимилируемые воздухом центральных систем вентиляции и кондиционирования, г/ч; dw , z -влагосодержание воздуха, удаляемого из обслуживаемой или рабочей зоны помещения системами местных отсосов, и на технологические нужды, г/кг;

(Г.7) dl -влагосодержание воздуха, удаляемого из помещения за пределами обслуживаемой или рабочей зоны, г/кг; din -влагосодержание воздуха, подаваемого в помещение, г/кг;

Iw , z -удельная энтальпия воздуха, удаляемого из обслуживаемой или рабочей зоны помещения системами местных отсосов, и на технологические нужды, кДж/кг;

I l -удельная энтальпия воздуха, удаляемого из помещения за пределами обслуживаемой или рабочей зоны, кДж/кг;

I in -удельная энтальпия воздуха, подаваемого в помещение, кДж/кг, определяемая с учетом повышения температуры; mp 0 -расход каждого из вредных или взрывоопасных веществ, поступающих в воздух помещения, мг/ч; qw,z , ql -концентрация вредного или взрывоопасного вещества в воздухе, удаляемом соответственно из обслуживаемой или рабочей зоны помещения и за ее пределами, мг/м³ ; qin -концентрация вредного или взрывоопасного вещества в воздухе, подаваемом в помещение, мг/м³ ;

VP -объем помещения, м³ (для производственных помещений высотой 6 м и более следует принимать VP = 6 A, для помещений жилых и общественных зданий высотой 4 м и более следует принимать VP = 4 A) ;

A -площадь помещения, м² ;

N -число людей (посетителей), рабочих мест, единиц оборудования; n -нормируемая кратность воздухообмена, ч -1 ; k -нормируемый расход приточного воздуха на 1 м² пола помещения, м³ /(ч·м² ); m -нормируемый удельный расход приточного воздуха на 1 чел., м³ /ч, на одно рабочее место, на одного посетителя (см. приложение В) или единицу оборудования.

Параметры воздуха t w,z , dw,z , I w,z следует принимать равными расчетным параметрам в обслуживаемой или рабочей зоне помещения по разделу 5, а qw , z - равной ПДК в рабочей зоне помещения.

Г.3 Расход воздуха L для обеспечения норм взрывопожарной безопасности следует определять по формуле (Г.2).

При этом в формуле (Г.2) qw,z и ql следует заменить на 0,1 qg , мг/м³ (где qg - нижний концентрационный предел распространения пламени по газо-, паро- и пылевоздушной смесям).

Г.4 Расход воздуха Lhe , м³ /ч, для воздушного отопления, не совмещенного с вентиляцией, следует определять по формуле

где Qhe -тепловой поток для воздушного отопления помещения, Вт; the -температура подогретого воздуха, °C, подаваемого в помещение, определяется расчетом.

Г.5 Расход воздуха Lmt от периодически работающих вентиляционных систем с номинальной производительностью Ld , м³ /ч, приводится исходя из n ', мин, прерываемой работой системы в течение 1 ч, по формуле

Lmt

ДПриложение Д. Допустимая скорость и температура в струе приточного воздуха

Д.1 В струе приточного воздуха при входе в обслуживаемую или рабочую зону (на рабочих местах) максимальную скорость движения воздуха vx , м/с, следует определять по формуле v

где Kп -коэффициент перехода от нормируемой скорости движения воздуха в помещении к максимальной скорости в струе воздуха, определяемый по таблице Д.1; v н -нормируемая скорость движения воздуха, м/с.

Таблица Д.1

Примечание -Зона прямого воздействия струи определяется площадью поперечного сечения струи, в пределах которой скорость воздуха изменяется от v ( x ) до 0,5 v ( x ).

Д.2 Температуру в струе приточного воздуха при входе в обслуживаемую или рабочую зону (на рабочих местах) следует вычислять: а) максимальную температуру t x , °С, при восполнении недостатков теплоты в помещении по формуле

б) минимальную температуру t ' x , °C , при ассимиляции избытков теплоты в помещении по формуле

В формулах (Д.2) и (Д.3): t н - нормируемая температура воздуха, °С, в обслуживаемой зоне или на рабочих местах в рабочей зоне помещения;

1 t Δ , 2 t Δ - допустимые отклонения температуры воздуха, °С, в струе приточного воздуха от нормируемой температуры воздуха в обслуживаемой или рабочей зоне, принимают по таблице Д.2.

Таблица Д.2

ЕПриложение Е. Температура и скорость движения воздуха при воздушном душировании

Таблица Е.1

Примечания

1 При температуре воздуха вне струи, отличающейся от указанной в настоящей таблице, температуру смеси воздуха в душирующей струе на рабочем месте следует повышать или понижать на 0,4 °C на каждый градус разности значения, приведенного в настоящей таблице, но принимать не ниже 16 °C.

2 Поверхностную плотность лучистого теплового потока следует принимать равной средней за время облучения.

3 При длительности воздействия лучистого теплового потока менее 15 или более 30 мин непрерывной работы температуру смеси воздуха в душирующей струе допускается принимать соответственно на 2 °C выше или ниже значений, приведенных в настоящей таблице.

4 Для промежуточных значений поверхностной плотности лучистого теплового потока температуру смеси воздуха в душирующей струе следует определять интерполяцией.

ЖПриложение Ж. Методика расчета воздухораспределения

Ж.1 Целью расчета воздухораспределения является определение максимальной скорости и избыточной температуры приточной струи в обслуживаемой (рабочей) зоне помещения для сопоставления с нормируемыми значениями, в соответствии с 5.7.

Указанная цель обеспечивается корректным выбором схемы подачи приточного воздуха, а также подбором типоразмера и требуемого количества ВР.

Исходными данными для выбора и расчета ВР являются:

• тип и назначение помещения;
• архитектурно-планировочные и дизайнерские решения, акустические характеристики;
• удельные тепловые нагрузки для всех периодов года и режимов работы;
• нормируемые параметры воздуха в обслуживаемой зоне, согласно 5.1.

Ж.2 Все способы расчета воздухораспределения подразумевают предварительный выбор схемы подачи и типоразмера ВР, которые уточняются в процессе расчета параметров струи. Площадь вентилируемого помещения разбивают на модули, обслуживаемые каждым ВР. Размеры модуля должны обеспечивать равномерное распределение приточного воздуха и отсутствие застойных зон.

Ж.3 Наиболее характерные схемы подачи для всех классов ВР приведены на рисунке Ж.1. Все приведенные схемы пригодны для подачи изотермического либо охлажденного воздуха. Для систем вентиляции и кондиционирования, совмещенных с воздушным отоплением, преимущественно следует применять подачу нагретого воздуха сверху вниз наклонными или вертикальными компактными или коническими смыкающимися струями.

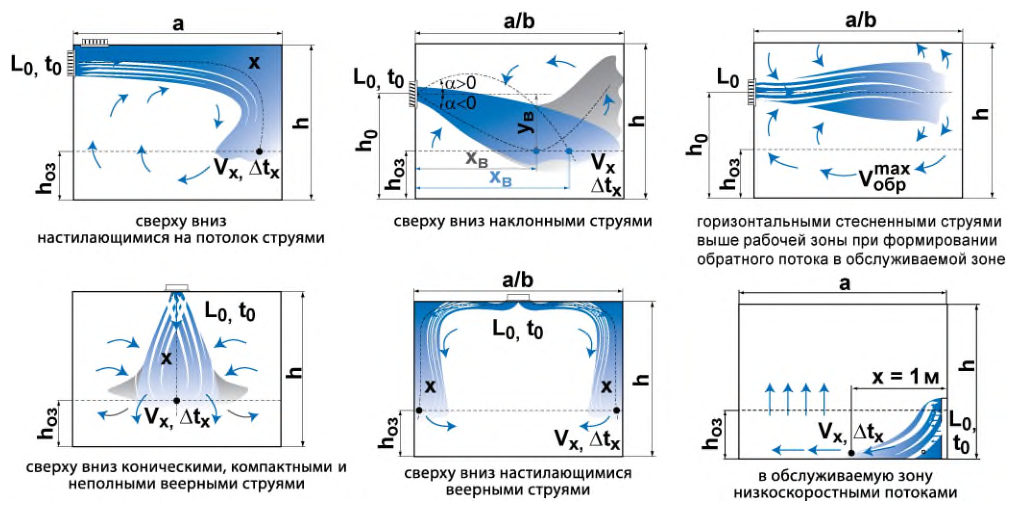

Рисунок Ж.1 - Основные схемы подачи приточного воздуха

Ж.4Подача воздуха настилающимися на потолок струями

Для формирования настилающейся струи воздухораспределители устанавливаются на стене непосредственно под потолком.

Расчет производится в следующем порядке

Определяется расчетная длина струи x : при подаче изотермического воздуха

при подаче охлажденного воздуха расчетная длина струи x определяется с учетом отрыва от потолка

где а - длина модуля помещения, обслуживаемого одним ВР, м; h - высота помещения, м; h o.з. - высота обслуживаемой или рабочей зоны, м; х отр - расстояние от ВР до точки отрыва струи от потолка, м, определяют:

• для компактных струй:

• для плоских и веерных струй:

где Н - геометрическая характеристика приточной струи, м, определяется:

• для компактных, конических и веерных струй:

• для плоских струй:

где m - кинематический (или скоростной) коэффициент ВР; m 1= m / 2,45 - кинематический коэффициент для плоского участка струи; n - температурный коэффициент ВР; n 1= n / 2,45 - температурный коэффициент для плоского участка струи;

F 0 - площадь расчетного сечения ВР;

0 b - ширина расчетного сечения ВР;

0 V - скорость в расчетном сечении ВР, м/с;

Т ∞ - температура окружающей среды; g - ускорение свободного падения, м/с 2 ;

0 t Δ - избыточная температура воздуха на истечении приточной струи из ВР, °С, определяется по формуле

где t 0 - температура приточного воздуха, °С; t о.з. - температура воздуха в обслуживаемой зоне помещения, °С.

Определяются значения максимальной скорости V x и избыточной температуры Δt x = |t x -tо.з | в месте внедрения струи в обслуживаемую зону:

• для компактных, веерных, конических струй и плоских струй при x≥6a 0 :

• для плоских струй при x<6a 0 :

где t x - максимальная (при подаче нагретого воздуха) или минимальная (при подаче охлажденного воздуха) температура воздуха в рассчитываемом сечении приточной струи, °С;

L 0 - объемный расход приточного воздуха, м³ /ч;

К с - коэффициент стеснения;

К в - коэффициент взаимодействия: при равномерном расположении ВР принимается равным К в=1, при неравномерно - по таблице Ж.3;

К н - коэффициент неизотермичности.

Поправочные коэффициенты К с , К в , К н для рассматриваемой схемы принимаются равными: К с = 0,8, К в = 1, К н =1.

Полученные значение V x и Δtx сопоставляются с нормируемыми V н , Δtн .

Ж.5Подача воздуха сверху вниз наклонными струями

Расчет производится в следующем порядке

Определяется расчетная длина струи x :

При подаче изотермического воздуха по формуле

где y в - расстояние по вертикали от места установки ВР до рабочей зоны, м, определяют по формуле

α - угол наклона ВР или элементов ВР, градус.

При подаче неизотермического воздуха определяется горизонтальная координата точки внедрения струи x в либо графическим способом путем построения траектории струи:

либо решением кубического уравнения (Ж.14) относительно x .

В формуле (Ж.14) перед вторым слагаемым знак «+» соответствует подаче теплого воздуха, знак «-» - подаче холодного воздуха. Угол α > 0° - при подаче воздуха вверх, угол α < 0° - при подаче воздуха вниз.

В качестве расчетной длины струи принимается полученное значение х = x в. Расчетная длина струи должна удовлетворять условию

Определяются значения максимальной скорости V x и избыточной температуры Δt x в месте внедрения струи в обслуживаемую зону по формулам (Ж.9)(Ж.12).

Величина коэффициента неизотермичности для корректировки скорости определяется только для струй, которые развиваются в противодействии с силой гравитации, в обратном случае K н v = 1 .

Коэффициент неизотермичности K н v для корректировки скорости определяется по формуле

В формуле (Л.16) перед синусом знак «+» соответствует подаче воздуха вверх, знак «-» - подаче воздуха вниз; перед последним слагаемым знак «+» соответствует подаче теплого воздуха, знак «-» - подаче холодного воздуха.

Величина K н t для корректировки температуры определяется по формуле

Коэффициент взаимодействия принимается К в=1.

Коэффициент стеснения К с определяется по таблице Ж.1.

Таблица Ж.1 Значение коэффициента стеснения Кс при подаче воздуха сверху вниз наклонными струями

h b F · 0	h b m x · ·	h b m x · ·	h b m x · ·	h b m x · ·	h b m x · ·	h b m x · ·
h b F · 0	0,1	0,2	0,3	0,4	0,5	0,6
<0,003	1	1	1	1	1	1
0,003	1	1	0,9	0,85	0,8	0,75
0,005	1	0,9	0,80	0,75	0,7	0,65
0,010	1	0,9	0,7	0,6	0,5	0,4
0,050	1	0,8	0,5	0,4	0,3	0,3

Полученные значение V x и Δtx сопоставляются с нормируемыми V н , Δtн .

Ж.6Подача воздуха горизонтальными стесненными струями выше рабочей зоны при формировании обратного потока

Расчет производится в следующем порядке

Определение высоты установки ВР h 0, обеспечивающая формирование обратного потока. h0 должна удовлетворять условиям:

h

Определяется минимальная длина модуля:

где F П - поперечная площадь помещения, м, F П= b ∙ h , b - ширина модуля помещения, обслуживаемая одним ВР, м.

Определяется максимальная скорость в обратном потоке max обр V по графику (рисунок Ж.2) для компактных и неполных веерных струй.

Для плоских струй:

Полученное значение максимальной скорости в обратном потоке сопоставляется с нормируемым значением V н.

При подаче неизотермического воздуха расчет производится для схемы подачи воздуха наклонными струями при условии α=0.

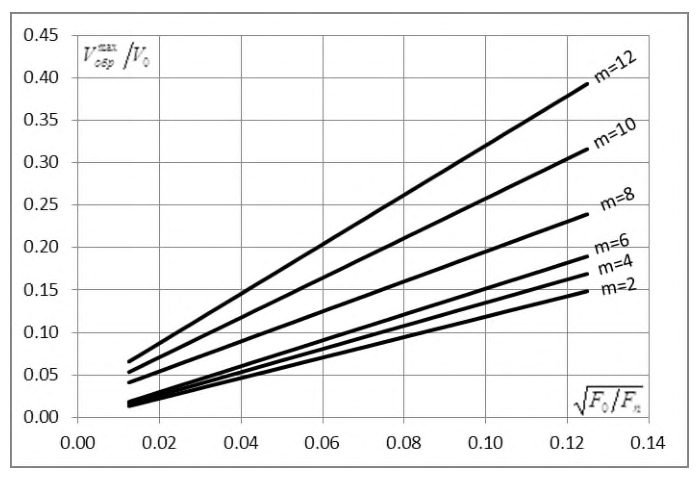

Рисунок Ж.2 - Зависимость максимальной скорости в обратном потоке от параметра √F0/Fп стеснения и кинематического коэффициента m ВР

Ж.7Подача воздуха сверху вниз компактными, коническими и неполными веерными струями

Расчет производится в следующем порядке

Определяется расчетная длина струи x

При подаче нагретого воздуха проверяется условие сохранения вида струи расчетом расстояния до точки торможения x в (вершины струи):

• для компактных и конических струй

• для неполных веерных струй

• для плоских струй

Расчетная длина струи x не должна превышать расстояния до вершины струи

Определяются значения максимальной скорости V x и избыточной температуры Δt x в месте внедрения струи в обслуживаемую зону по формулам (Ж.9) - (Ж.12).

Величина коэффициента K н рассчитывается по следующим формулам:

• для компактных и конических струй:

• для неполных веерных струй

• для плоских струй

В формулах (Ж.27) - (Ж.29) знак «+» соответствует подаче охлажденного воздуха, знак «-» - подаче теплого воздуха.

Коэффициент взаимодействия принимается К в=1.

Коэффициент стеснения принимается К с принимается по таблице Ж.1.

Полученные значение V x и Δtx сопоставляются с нормируемыми V н , Δtн .

Ж.8Подача воздуха сверху вниз веерными струями

Расчет производится в следующем порядке

Расчетная длина струи x определяется по формуле

При подаче в помещение охлажденного воздуха проверяется условие сохранения расчетной схемы струи по формуле (Ж.4).

Определяются значения максимальной скорости V x и избыточной температуры Δt x в месте внедрения струи в обслуживаемую зону по формулам (Ж.9) - (Ж.12).

Поправочные коэффициенты принимаются равными К в=1, К н=1, коэффициент стеснения К с - по таблице Ж.2.

Таблица Ж.2 Значение коэффициента стеснения К с для подачи воздуха сверху вниз веерными струями

b a h h з о · - . .	0,1	0,4	0,8	1,2	1,5	2,0
К с	0,9	0,8	0,7	0,65	0,6	0,6

Полученные значения V x и Δtx сопоставляются с нормируемыми V н , Δtн .

КПриложение К. Металлические воздуховоды (допустимые сечения и толщина металла)

К.1 Соотношение сторон для воздуховодов прямоугольного сечения не должно превышать 1 к 4.

К.2 Толщину листовой стали для воздуховодов, по которым перемещается воздух температурой не выше 80 °C, следует принимать, не менее: для воздуховодов круглого сечения -диаметром, мм: до 200 включ. до 450 включ. до 800 включ. до 1250 включ. до 1600 включ. до 2000 включ.

• 0,5;
• 0,6;
• 0,7;
• 1,0;
• 1,2;
• 1,4; для воздуховодов прямоугольного сечения -размером большей стороны, мм:

до 1000 включ.

• от 300
• 0,7;
• от 1250 до 2000 включ. - 0,9.

Указанные значения применимы для фальцевых воздуховодов и не распространяются на воздуховоды для технологических систем (аспирация, пневмотранспорт и др).

Для сварных воздуховодов толщина стали определяется по условиям производства сварных работ. Для черной стали от 1,5 мм до 2,0 мм.

К.3 Для воздуховодов, по которым предусматривается перемещение воздуха температурой более 80 °C или воздуха с механическими примесями, или абразивной пылью, толщину стали и материал следует выбирать с учетом устойчивости к воздействию и долговечностью.

К.4 Для воздуховодов с нормируемыми пределами огнестойкости толщину стали следует принимать согласно сводам правил по пожарной безопасности, обеспечивающим выполнение требований [3].

ЛПриложение Л. Рекомендуемая скорость движения воздуха в воздуховодах систем вентиляции и кондиционирования

Таблица Л .1 Рекомендуемые средние скорости движения воздуха в воздуховодах систем вытяжной вентиляции для общественных зданий

Таблица Л.2 Рекомендуемые средние скорости движения воздуха в воздуховодах систем приточной вентиляции для общественных зданий

Таблица Л.3 Рекомендуемые средние скорости движения воздуха в воздуховодах систем приточной, вытяжной вентиляции для жилых зданий

Таблица Л.4 Рекомендуемые средние скорости движения воздуха в воздуховодах систем приточной, вытяжной вентиляции для производственных зданий

Примечание (к таблицам Л.1-Л.4) - При более высоких скоростях воздуха и при наличии требований по ограничению шумового воздействия рекомендуется производить акустический расчет.

Таблица М.1

Примечания

1 Коэффициент утечки f должен быть меньше предельного значения утечки воздуха f max, в соответствии с требуемым классом герметичности, указанным в настоящей таблице для любого испытательного давления Рtest , меньшего или равного расчетному рабочему давлению Рdesign .. Требования должны выполняться для положительного и отрицательного давлений.

2 Система воздуховодов должна выдерживать предельные значения статического давления ps, указанные в настоящей таблице, без постоянной деформации или без любого внезапного изменения расхода утечки воздуха или испытательного давления. Деформацию указывают, только если площадь поперечного сечения уменьшается как минимум на 10 %.

Критерием выбора класса герметичности является допустимый процент утечки воздуха в системе в условиях эксплуатации (инфильтрации воздуха в оборудование, работающее при пониженном давлении, или при отсутствии эксфильтрации воздуха из оборудования, работающего при повышенном давлении).

Утечки воздуха в кондиционерах, элементах систем вентиляции и пр. не должны превышать значения утечек по классу герметичности А.

Класс герметичности А также может относиться к открытым воздуховодам, проходящим в помещениях, которые они обслуживают, и в случаях, если перепад давления по отношению к внутреннему воздуху не превышает 150 Па.

Класс герметичности В применяют для воздуховодов, проходящих вне вентилируемого пространства, или для воздуховодов в вентилируемом пространстве, где перепад давления по отношению к внутреннему воздуху превышает 150 Па. Все вытяжные воздуховоды с избыточным давлением, по отношению к воздуху помещения, за исключением вентиляционных камер, должны

МПриложение М. Классы герметичности воздуховодов

иметь класс герметичности не ниже класса В.

Класс герметичности С применяют, если перепад между давлением воздуха в воздуховоде и давлением воздуха в помещении более 1500 Па или утечка может приводить к невыполнению требований к качеству воздуха в помещении, заданным условиям поддержания давления или функционирования системы вентиляции.

Класс герметичности D применяют в специальных случаях по заданию на проектирование.

Таблица Н.1

НПриложение Н. Пределы огнестойкости транзитных воздуховодов

Обозначения

«НД» -не допускается прокладка транзитных воздуховодов.

«НН» -не нормируется предел огнестойкости транзитных воздуховодов.

Значения предела огнестойкости приведены в настоящей таблице в виде дроби: в числителе -на обслуживаемом этаже; в знаменателе -вне обслуживаемого этажа.

Воздуховоды, прокладываемые через различные помещения этажа, должны быть выполнены с одинаково большим пределом огнестойкости.

ППриложение П. Энтальпия и влагосодержание наружного воздуха в теплый период года для расчета систем кондиционирования

Таблица П.1

Окончание таблицы П.1

Библиография

1. [1] Технический регламент Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017)
2. [2] Федеральный закон от 29 декабря 2004 г. № 190-ФЗ «Градостроительный кодекс Российской Федерации»
3. [3] Федеральный закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
4. [4] Федеральный закон от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации»
5. [5] Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»
6. [6] ГН 2.1.6.3492-17 Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе городских и сельских поселений. Постановление Главного государственного санитарного врача Российской Федерации от 22 декабря 2017 г. № 165
7. [7] ГН 2.1.6.2309-07 Ориентировочные безопасные уровни воздействия (ОБУВ) загрязняющих веществ в атмосферном воздухе населенных мест. Постановление Главного государственного санитарного врача Российской Федерации от 19 декабря 2007 г. № 92
8. [8] Приказ Министерства природных ресурсов и экологии Российской Федерации от 6 июня 2017 г. № 273 «Об утверждении методов расчета рассеивания выбросов вредных (загрязняющих) веществ в атмосферном воздухе»
9. [9] Единые санитарно-эпидемиологические и гигиенические требования к продукции (товарам), подлежащей санитарно-эпидемиологическому надзору (контролю) (утверждено Решением комиссии Таможенного Союза от 28 мая 2010 г. № 299)
10. [10] ГН 2.2.5.3532-18 Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны. Постановление Главного государственного санитарного врача Российской Федерации от 13 февраля 2018 г. № 25
11. [11] ПУЭ Правила устройства электроустановок
12. [12] Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 27 декабря 2012 г. № 784 «Об утверждении Руководства по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов»
