СП 247.1325800.2016 «Следственные изоляторы уголовно-исполнительной системы. Пра»

Введение

Настоящий свод правил разработан с учетом требований Федерального закона от 23 декабря 2004 г. № 190-ФЗ «Градостроительный кодекс Российской Федерации», Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений», Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», Концепции развития уголовно-исполнительной системы Российской Федерации до 2020 года, утвержденной распоряжением Правительства РФ от 14 октября 2010 № 1772-р.

Настоящий свод правил разработан на основании Постановления Правительства Российской Федерации от 19 ноября 2008 г. №858 «О порядке разработки и утверждения сводов правил»

В разработке свода правил принимали участие: А.А. Чугунов , В.В. Глатаев , М.В. Смирнов , О.И. Шландаков , В.В. Севумян , А.Ю. Козлов .

1Область применения

2. Нормативные ссылки

• В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 530-2012 Кирпич и камень керамические. Общие технические условия

• ГОСТ Р 50571.28-2006 Электроустановки зданий. Часть 7-710. Требования к специальным электроустановкам. Электроустановки медицинских помещений
• ГОСТ Р 51136-2008 Стёкла защитные многослойные. Общие технические условия
• СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования» (с изменением № 1)
• СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Противопожарные требования

СП 29.13330.2011 «СНиП 2.03.13-88 Полы»

Investigatory insulators of criminally-executive system. Design rules.

• СП 30.13330.2012 «СНиП 2.04.01-85* Внутренний водопровод и канализация зданий»
• СП 31.13330.2012 «СНиП 2.04.02-84 Водоснабжение. Наружные сети и сооружения» (с изменениями № 1, 2)
• СП 32.13330.2012 «СНиП 2.04.03-85 Канализация. Наружные сети и сооружения» (с изменением № 1)
• СП 44.13330.2011 «СНиП 2.09.04-87* Административные и бытовые здания»

СП 50.13330.2012 «СНиП 23-02-2003 Тепловая защита зданий»

СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума»

• СП 52.13330.2011 «СНиП 23-05-95* Естественное и искусственное освещение»
• СП 54.13330.2011 «СНиП 31-01-2003 Здания жилые многоквартирные»
• СП 56.13330.2011 «СНиП 31-03-2001 Производственные здания»
• СП 59.13330.2012 «СНиП 35-01-2001 Доступность зданий и сооружений для маломобильных групп населения» (с изменением № 1)
• СП 60.13330.2012 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха»
• СП 72.13330.2011 «СНиП 3.04.03-85 Защита строительных конструкций и сооружений от коррозии»
• СП 118.13330.2012 «СНиП 31-06-2009 Общественные здания и сооружения» (с изменением № 1)
• СП 140.13330.2012 «Городская среда. Правила проектирования для маломобильных групп населения» (с изменением № 1)
• СП 158.13330.2014 Здания и помещения медицинских организаций. Правила проектирования
• СанПиН 2.1.2.2646-10 Санитарно-эпидемиологические требования к устройству, оборудованию, содержанию и режиму работы прачечных
• СанПиН 2.1.3.2630-10 Санитарно-эпидемиологические требования к организациям, осуществляющим медицинскую деятельность
• СанПиН 2.1.7.2790-10 Санитарно-эпидемиологические требования к обращению с медицинскими отходами
• СанПиН 2.2.1/2.1.1.1278-03 Гигиенические требования к естественному, искусственному и совмещённому освещению жилых и общественных зданий

СанПиН 2.3.6.1079-01 Санитарно-эпидемиологические требования к организациям общественного питания, изготовлению и оборотоспособности в них пищевых продуктов и продовольственного сырья

СанПиН 2.6.1.2369-08 Гигиенические требования по обеспечению радиационной безопасности при обращении с лучевыми досмотровыми установками

Примечание При пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов (сводов правил и/или классификаторов) в информационной системе общего пользования на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт (документ), на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта (документа) с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт (документ), на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта (документа) с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт (документ), на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт (документ) отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил можно проверить в Федеральном информационном фонде технических регламентов и стандартов.

3Термины, определения, обозначения и сокращения

В настоящем своде правил применены следующие термины с соответствующими определениями:

3.1камера временного содержания

Камерное помещение, предназначенное для временного размещения подозреваемых, обвиняемых и осужденных на период проведения режимных и иных мероприятий (обыск, ремонтные работы и т.п.).

3.2камерное помещение

Камера, сборная камера, карантинная камера, камера временного пребывания, палата медицинской части, карцер.

3.3кинодром

Специально оборудованная территория, предназначенная для обучения специалистов-кинологов основам дрессировки и тренировки служебных собак для их практического применения в служебной деятельности.

3.4ограждение сплошного заполнения

Глухое ограждение территории, конструкция которого принимается в зависимости от его назначения в соответствии с действующей нормативной документацией по оборудованию инженерно-техническими средствами охраны и надзора объектов уголовно-исполнительной системы.

3.5осужденный

Лицо, в отношении которого приговор суда вступил в законную силу и которое подлежит направлению в исправительное учреждение для отбывания наказания; лицо, перемещаемое из одного места отбывания наказания в другое, оставленное в следственном изоляторе или переведенное в следственный изолятор для участия в следственных действиях или судебном разбирательстве.

3.6осужденный отрицательной направленности

Лицо из числа осужденных, склонное к совершению побега; лидер и активный участник группировок отрицательной направленности, а также лицо, оказывающее негативное влияние на других подозреваемых, обвиняемых и осужденных; организующее и провоцирующее групповое противодействие законным требованиям администрации; склонное к употреблению и приобретению наркотических веществ, психотропных средств, сильнодействующих медицинских препаратов и алкогольных напитков; признанное судом нуждающимеся в лечении от наркомании и алкоголизма; склонное к совершению суицида и членовредительству; организующее или активно участвующее в азартных играх с целью извлечения материальной или иной выгоды; склонное к систематическому нарушению правил внутреннего распорядка; изучающее, пропагандирующее, исповедующее либо распространяющее экстремистскую идеологию; отбывающее наказание за дезорганизацию нормальной деятельности исправительных учреждений, массовые беспорядки; склонное к нападению на представителей администрации и иных сотрудников правоохранительных органов; склонное к посягательствам на половую свободу и половую неприкосновенность.

3.7помещение дневного содержания

Одно или несколько помещений, не относящихся к камерному типу, предназначенных для содержания под надзором подозреваемых и обвиняемых (исключая подозреваемых и обвиняемых отрицательной направленности) в дневное время и организации их пребывания, питания, трудовой деятельности, отдыха, занятий спортом, получения информации, в том числе просмотра телевизионных передач, чтения, общения со специалистами различных направлений непосредственно и (или) посредством видеосвязи.

3.8ситуационный центр

Помещение, оснащенное интегрированными системами безопасности, принимающими, обрабатывающими и отображающими визуальную и звуковую информацию, необходимую для оценки оперативной обстановки в учреждении и принятия решения о тех или иных действиях в текущей ситуации.

3.9хозобслуга

Осужденные, оставленные для выполнения работ по хозяйственному обслуживанию. 3.10 В своде правил приняты следующие сокращения: АКЛ - армированная колючая лента; АУП - административно-управленческий персонал; ВПС - ведомственная пожарная служба; ГВС - горячее водоснабжение; Дезкамера - дезинфекционная камера; ДПНСИ - дежурный помощник начальника следственного изолятора; ИБП - источник бесперебойного питания; ИК- инфракрасная камера; ИСБ - интегрированная система безопасности; ИТСОНК - инженерно-технические средства охраны, надзора и контроля; КПП - контрольно-пропускной пункт; КПП - 0 - контрольно-пропускной пункт для пропуска людей и транспортных средств в локальную зону; КПП-Л - контрольно-пропускной пункт для пропуска людей из локальной зоны в административное здание СИЗО и в режимную зону; КПП-Т - контрольно-пропускной пункт для досмотра транспортных средств и грузов; КПП-М1 - контрольно-пропускной пункт для пропуска людей и транспортных средств из режимной зоны в хозяйственно-складскую зону (внутренний КПП малого типа); КПП-М2 - контрольно-пропускной пункт для пропуска людей и транспортных средств в хозяйственно-складскую зону (КПП малого типа); КНС - канализационно-насосная станция; КТП - комплексная трансформаторная подстанция; КХО - комната хранения оружия, боеприпасов и спецсредств; КХСИБиСАО - комната хранения средств индивидуальной бронезащиты и средств активной обороны; ПВХ - поливинилхлорид; ПДК - предельно-допустимая концентрация; Санпропускник - санитарный пропускник; Спецсредства - специальные средства; СКУД - система контроля и управления доступом; СОТ - система охранного телевидения; ТКО - твердые коммунальные отходы; ТПП - транзитно-пересыльный пункт; ТСО - технические средства охраны; ТЭЦ - теплоэлектроцентраль; ЦПТКВ - центральный пост технического контроля и видеонаблюдения; УИС - уголовно-исполнительная система.

4Общие положения

СП 247.1325800.2016 определяется заданием на проектирование.

5Показатели штатной численности, состав и показатели вместимости следственных изоляторов

6Структура следственных изоляторов, общие решения зданий

В локальной зоне (изолированной территории) следует размещать здания административного назначения, состав которых определен в 7.1.

В режимной зоне размещаются здания режимного и вспомогательного назначения, состав которых определен в 7.2.

Расположение и состав хозяйственно-складской зоны следует определять в соответствии с разделами 15 - 18.

Режимная и локальная зоны

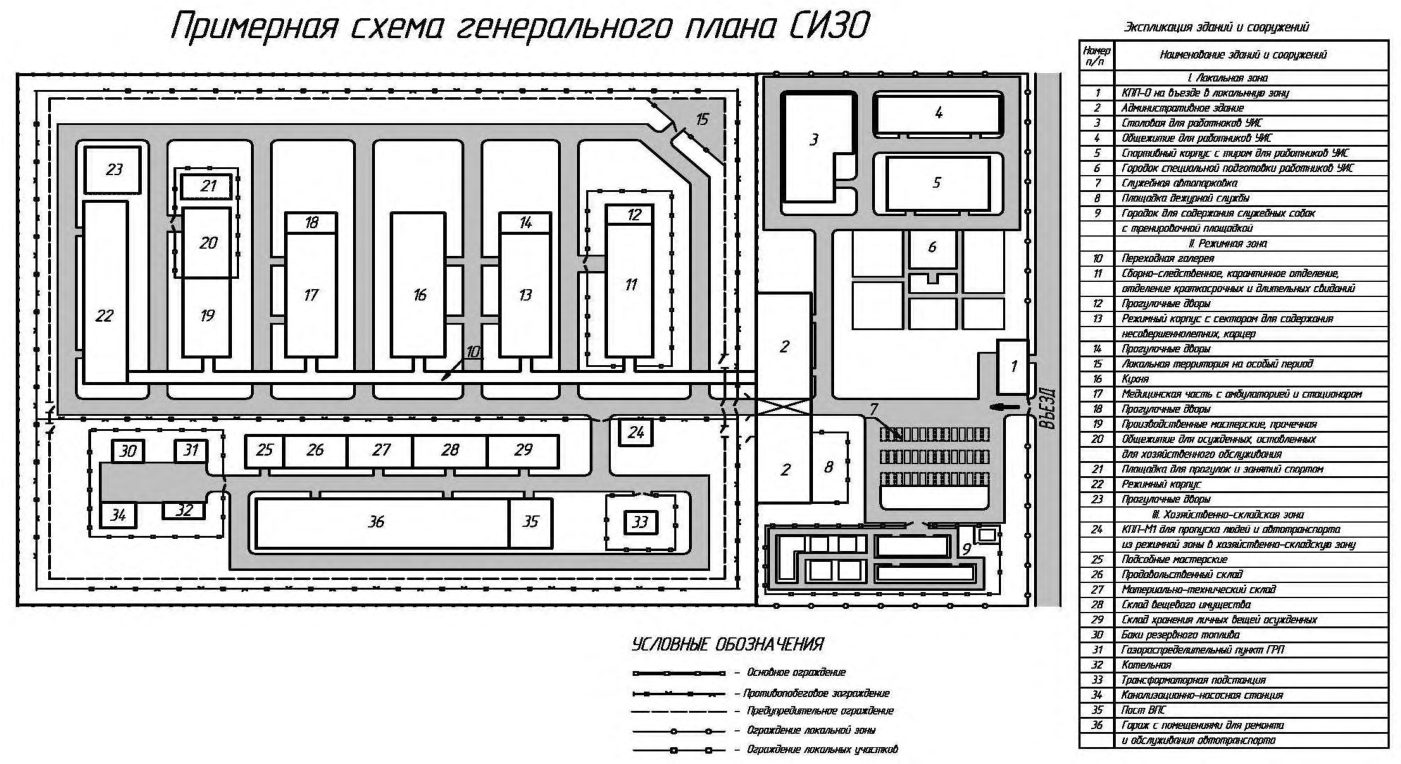

7Требования к земельным участкам и размещению зданий

Городок для содержания служебных собак с кинодромом следует размещать в локальной или в хозяйственно-складской зоне (по техническому заданию) на отдельном локальном участке с соблюдением норм и санитарных требований, применяемых к содержанию собак и ветеринарных объектов. Состав и требования к городку для содержания служебных собак с кинодромом принимается в соответствии с 8.38 - 8.43.

Необходимость возведения перечисленных зданий и сооружений СИЗО в зависимости от фактических условий предполагаемой площадки строительства и потребностей территориального органа ФСИН России конкретизируется заданием на проектирование.

Данные здания и сооружения допускается размещать как на территории локальной зоны, так и за её пределами, что устанавливается заданием на проектирование. Наличие в спортивном корпусе стрелкового тира устанавливается заданием на проектирование.

Здания режимной зоны следует проектировать высотой до четырёх этажей.

Проектирование режимных зданий большей этажности допускается исключительно по отдельному решению ФСИН России.

Отвод площадок под строительство муниципальных, частных зданий и строений, а также зданий и строений других органов государственной власти, органов местного самоуправления в 100-метровой полосе следует согласовывать с территориальными органами ФСИН России.

Таблица 1

Примечания

1 В площадь режимной зоны входит участок локальной территории, выгораживаемой на особый период из расчета 0,5 м² на одного человека с размещением 100% лиц содержащихся в СИЗО.

• 2 Площади локальной зоны даны без учёта размещения в ней общежития, столовой для работников СИЗО.
• 3 Возможно увеличение площади режимной зоны для резервирования места под расширение, перепрофилирование и т.п. При соответствующем обосновании

В ограждении локальной зоны предусматриваются также дополнительные калитки (ворота) для прохода (проезда) резервных групп караула.

С этой целью прямые участки автомобильных проездов протяженностью более 50 м оборудуются физическими препятствиями для изменения траектории движения транспортного средства (столбы, бетонные блоки, бетонные полусферы и т. п.), расположение которых принуждает к зигзагообразной траектории движения. Препятствия устанавливаются в шахматном порядке по краям автомобильного проезда на расстоянии не более 50 м друг от друга и от начала прямолинейного участка автомобильного проезда.

8Состав, площади и требования к оборудованию помещений зданий локальной зоны

Административное здание

1 - проходные помещения, находящиеся под постоянным наблюдением работников СИЗО

(часовых КПП, дежурной службы);

2 - помещения, имеющие связь с режимной зоной (оконные (дверные) проёмы выходят в режимную зону или во внутренний двор административного здания СИЗО);

3 - помещения, не имеющие связи с режимной зоной, оконные (дверные) проёмы выходят только в локальную зону или на неохраняемую территорию).

Планировочными решениями должна быть исключена возможность прохода из помещений 2-го типа непосредственно в помещения 3-го типа. Проход людей из помещений 2-го типа в помещения 3-го типа должен осуществляться только через помещения 1-го типа.

К помещениям 1-го типа следует относить: проходной коридор; шлюз для пропуска транспортных средств и грузов. К помещениям 1-го типа допускается относить коридоры этажей и лестницы, при этом указанные помещения должны быть под постоянным видеонаблюдением операторов ЦПТКВ, входы и выходы помещений оборудуются СКУД.

К помещениям 2-го типа следует относить: кабинеты начальника СИЗО и его заместителей; канцелярию; кабинеты и комнаты сотрудников оперативного отдела; отдела режима; отдела охраны; отдела воспитательной работы; отдела коммунально-бытового, интендантского и хозяйственного обеспечения, вспомогательные помещения.

К помещениям 2-го типа допускается относить помещения дежурной службы.

К помещениям 3-го типа - остальные помещения административного здания СИЗО.

В зависимости от принятых планировочных решений помещения отделов воспитательной работы с осуждёнными и коммунально-бытового, интендантского и хозяйственного обеспечения, вспомогательные помещения допускается относить к помещениям 3-го типа.

Доступ в административное здание СИЗО должен осуществляться исключительно через проходной коридор КПП-Л. На случай экстренной эвакуации людей следует предусматривать эвакуационные выходы из административного здания СИЗО непосредственно в его локальную зону, при этом разблокировку дверей эвакуационных выходов и ворот шлюза должен осуществлять только ДПНСИ.

Из коридора первого этажа административного здания СИЗО допускается устраивать дверные проёмы в:

• коридор блока помещений дежурной службы;
• коридор помещений КПП-Т;
• помещения приёма, досмотра и хранения посылок и передач и другие служебные помещения административного здания СИЗО, эксплуатация (посещение) которых осуществляется только работниками УИС.

Блок помещений для посетителей и помещения аптеки следует обеспечивать отдельными входами из локальной зоны и изолировать от остальных помещений административного здания капитальной стеной, выполненной в соответствии 14.5.

Мероприятия, предусматриваемые для обеспечения доступа маломобильных групп населения из числа лиц, прибывших на свидание, должны разрабатываться с учётом требований СП 59.13330 и СП 140.13330.

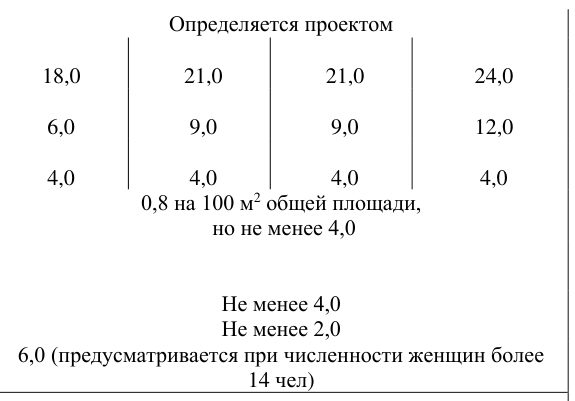

Таблица 2

Продолжение таблицы 2

Продолжение таблицы 2

• мужская

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

12,0

Продолжение таблицы 2

Продолжение таблицы 2

Окончание таблицы 2

• 1) Предусматривается исходя из потребности в соответствии с заданием на проектирование.
• 2) Следует предусматривать в соответствии с заданием на проектирование при наличии самостоятельного стрельбища либо при удалённости СИЗО от территориального органа ФСИН России более 100 км.
• 3) Следует предусматривать при отсутствии ИБП.
• 4) Следует оборудовать: мужская - одним унитазом, одним писсуаром, одним умывальником; женская - одним унитазом, одним умывальником.
• 5) Следует оборудовать одним унитазом, одним писсуаром, одним умывальником.
• 6) Следует оборудовать: общая - одним унитазом, одним умывальником; мужская - одним унитазом, одним писсуаром, одним умывальником; женская - одним унитазом, одним умывальником.
• 7) В соответствии с заданием на проектирование допускается вместо помещений аптеки предусматривать помещения аптечного распределительного пункта, состав помещений которого устанавливается заданием на проектирование.
• 8) Следует оборудовать одним унитазом, одним умывальником.
• 9) В соответствии с заданием на проектирование в составе помещений могут выделяться комнаты учёта: подозреваемых, обвиняемых, осужденных и хозобслуги, а также группы оформления из расчёта 6 м² на сотрудника СИЗО, но не менее 10 м² .
• 10) Следует предусматривать при содержании в СИЗО несовершеннолетних.
• 11) Допускается объединять с аппаратной связи.
• 12) Следует оборудовать одним унитазом на 25 и одним писсуаром на 18 работников, одним умывальником.
• 13) Следует оборудовать одним унитазом на 15 и одним гигиеническим душем на 75 работников, одним умывальником.

Примечания

• 1 В зале совещаний допускается проводить выездные судебные заседания. В этом случае при зале следует предусматривать: совещательную комнату, комнату участников судебного процесса, комнату свидетелей, комнату секретаря. Необходимость проведения выездных судебных заседаний, состав и площади дополнительных помещений уточняются заданием на проектирование. В зале следует предусматривать место для содержания подозреваемых, обвиняемых и осужденных во время проведения судебных процессов из расчёта 1,2 м² на человека, огороженное перегородкой из стекла устойчивого к пробиванию.
• 2 Размещение дизельной мощностью свыше 100 кВт следует предусматривать в отдельно стоящем здании в локальной зоне. Высота помещения дизельной должна быть не менее 3,6 м.
• 3 Число и площади технических помещений -вентиляционных камер, узлов ввода, электрощитовых, помещений для ИБП и т.п. определяются расчётом согласно действующих нормативно-технических документов.
• 4 Допускается оборудование ИБП с блоком аккумуляторных батарей устраивать в энергетическом модуле контейнерного типа и располагать вне административного здания. Место расположения модуля необходимо согласовывать со службами режима и охраны территориального органа.
• 5 Площади помещений и число рабочих мест следует уточнять в зависимости от численности штатов и в соответствии с 5.3. При этом число душевых сеток в душевых при гардеробных следует рассчитывать исходя из числа работающих в смену. 6. По техническому заданию комната обыска с унитазом и умывальником может располагаться в КПП-0.

Оконные проемы блока помещений дежурной службы оборудуются оконными блоками с заполнением стеклопакетом и оснащаются закрываемыми металлическими ставнями с бойницами.

Помещение ЦПТКВ обеспечивается освещением, оборудуется заземлением, системой кондиционирования воздуха и вентиляции. Вход в помещение ЦПТКВ устраивается из помещения ДПНСИ.

Помещение ситуационного центра служит для расширения помещения ДПНСИ в случае возникновения экстренной ситуации и размещается смежно с ДПНСИ и ЦПТКВ. Вход в помещение ситуационного центра устраивается из коридора блока помещений дежурной службы.

Вход в помещение ДПНСИ устраивается из помещения ситуационного центра. В стене между помещениями ДПНСИ и ЦПТКВ предусматривается оконный проем с оконным блоком со стеклопакетом, позволяющим наблюдать за оперативной обстановкой в СИЗО, отражаемой на мониторах системы видеонаблюдения.

В проходном коридоре КПП-Л встроенного в административное здание СИЗО устраивается отсекающий тамбур, который образуется стенами коридора и двумя решётчатыми перегородками (требования к перегородкам изложены в 11.12) с дверьми, оборудованными электромеханическими запорными устройствами.

В отсекающем тамбуре проходного коридора КПП-Л следует предусматривать дверные проемы:

• образующие сам тамбур;
• в помещение для хранения личных вещей сотрудников УИС и посетителей.

В проходном коридоре, вне объема отсекающего тамбура, за пределами зоны свободного доступа посетителей могут предусматриваться внутренние дверные проемы ведущие:

• в коридор блока помещений КПП;
• в коридор блока помещений дежурной службы;
• в коридор первого этажа;
• на центральную лестничную клетку административного здания СИЗО.

Наличие наружных оконных проёмов в проходном коридоре и отсекающем тамбуре не допускается.

Устройство и оборудование помещения часового КПП-Л, проходного коридора с отсекающим тамбуром должно соответствовать СанПиН 2.6.1.2369.

Помещение оборудуется решетчатой дверью с доводчиком и электромеханическим замком, открываемым из помещения часового КПП-Л. В помещении для хранения личных вещей сотрудников УИС и посетителей устанавливаются индивидуальные шкафчики с кодовыми замками.

Рядом с комнатой группы досмотра транспортных средств и грузов и помещением для караула по конвоированию следует располагать санузел.

Проходы на площадку дежурной службы устраиваются со стороны запретной и локальной зон. Дверные проемы в ограждении площадки заполняются дверными блоками усиленной конструкции, оборудованными электромеханическими замками, управляемыми из помещения ДПНСИ. В соответствии с заданием на проектирование на входе на площадку дежурной службы допускается предусматривать вместо двери усиленной конструкции установку пулестойкой двери. Проход на площадку со стороны локальной зоны оборудуется отсекающим тамбуром, выполненным из решетчатого ограждения с решетчатой дверью. Ограждение отсекающего тамбура и пространства над ним выполняется в соответствии с требованиями 11.12.

На объектах протяженностью периметра охраны более 1000м на площадке дежурной службы предусматривается устройство бокса для транспортных средств резервной группы, располагаемого смежно с блоком помещений дежурной службы. В этом случае проходы на площадку дежурной службы оборудуются откатными воротами с электромеханическим приводом, управляемым из помещения ЦПТКВ. Размеры проема ворот должны быть не менее 2,5х3,0 м.

Из внутреннего коридора блока помещений для обслуживания оружия, хранения и обслуживания спецсредств следует предусматривать выходы в: КХО; КХСИБиСАО; комнату начальника склада вооружения.

Визуальный контроль за зоной выдачи (сдачи) и чистки оружия из комнаты ДПНСИ должен осуществляться через оконный проём, остеклённый пулестойким стеклом (класс защиты не ниже 3 по ГОСТ Р 51136) с зеркальным тонированием и укреплённый сварной металлической решёткой, либо через видеокамеры.

Во внутреннем коридоре блока помещений для обслуживания оружия, хранения и обслуживания спецсредств следует предусматривать дверной проём в комнату чистки оружия. Окно для выдачи оружия и боеприпасов размерами 180х240 мм, на высоте 1100 мм от уровня пола следует предусматривать в стене отделяющей КХО от комнаты чистки оружия.

В КХСИБиСАО должно быть две двери: внешняя металлическая (деревянная, обитая листовой сталью) сплошного заполнения, оборудованная двумя замками, один из которых камерного типа и внутренняя решётчатая из прутка диаметром не менее 15 мм и ячейками размерами не более 50х60 мм. Во внешней двери предусматривается оконный проём размерами 150х150 мм на высоте 1500 мм от пола, защищённый металлической решёткой из прутка диаметром не менее 15 мм и ячейками размерами не более 50х60 мм и стеклом, устанавливаемым со стороны КХО. Внутренняя дверь оборудуется откидным барьером для выдачи крупногабаритного вооружения.

Указанные выше помещения должны соответствовать требованиям нормативных правовых актов Российской Федерации, регламентирующих порядок хранения оружия, боеприпасов, средств индивидуальной бронезащиты, специальных средств. КХО и КХСИБиСАО оборудуются объемными извещателями, цветными видеокамерами с инфракрасной-подсветкой, обеспечивающими распознавание и исключающими «мертвые зоны». Устройство дополнительных входов в КХО, а также любых оконных проёмов (за исключением окна (окон) для выдачи оружия) в наружных и внутренних стенах не допускается. Требования к устройству окна (окон) для выдачи оружия приведены в [4].

Состав оборудования комнаты хранения оружия следует определять в соответствии с требованиями ведомственных нормативных актов, регламентирующих оснащение соответствующих объектов ФСИН России [5].

Эти помещения в зданиях выше двух этажей следует размещать не ниже второго и не выше предпоследнего (не считая технического) этажа и учитывать, что около их окон не должно быть пожарных лестниц, водосточных труб, крыш пристроек и других зданий, карнизов и выступов стен, с которых возможно проникновение через окна посторонних лиц.

На оконных блоках следует предусматривать устройства, не позволяющие обозревать помещения снаружи (жалюзи, шторы и т.п.) независимо от этажа и наличия противостоящих зданий.

Контрольно-пропускной пункт

• КПП-0 (отдельно стоящее здание);
• КПП-Л (встроенный в административное здание СИЗО);
• КПП-Т (встроенный в административное здание СИЗО);
• КПП-М1 (внутренний КПП малого типа (устраивается, когда хозяйственноскладская зона находится в пределах периметра охраны);
• КПП-М2 (КПП малого типа (устраивается, когда хозяйственно-складская зона находится вне периметра охраны).

• Состав и площади помещений КПП-Л и КПП-Т следует предусматривать по таблице 2.

В составе КПП-М1 (внутреннего КПП малого типа) следует предусматривать помещения 1 - 3 таблицы 3. Необходимость устройства контрольной площадки для досмотра транспортных средств в указанном случае определяется заданием на проектирование.

Таблица 3

Примечания

1 Помещения, приведенные в 4 - 10 могут быть предусмотрены в административном здании, при этом они исключаются из состава КПП-0.

• 2 При промежуточных значениях лимита наполнения СИЗО площади помещений следует определять интерполяцией.

Помещения для посетителей

В стенах помещения бюро пропусков, помещений приема, хранения и выдачи посылок и передач, отделяющих их от помещения (зала) для посетителей, устраиваются окна для приема и выдачи документов с оконным блоком из ударостойкого безопасного стекла, соответствующего классу защиты СТ3 по ГОСТ Р 51136. Окна для приема и выдачи документов в указанных помещениях с внутренней стороны оборудуются закрывающимися металлическими дверцами или жалюзи.

Устройство дверных проёмов в стенах между помещением (залом) для посетителей и помещениями приёма, хранения и выдачи посылок и передач, бюро пропусков не допускается.

Общежитие для работников следственных изоляторов

Столовая (буфет) для работников следственных изоляторов

Спортивный корпус (спортивный корпус с тиром)

Таблица 4

Окончание таблицы 4

• 1) Следует оборудовать одной душевой сеткой на 5 мест в раздевальной.
• 2) Следует оборудовать: женская -одним унитазом на 30 мест в раздевальной, одним умывальником; мужская - одним унитазом, одним писсуаром на 50 мест в раздевальной, одним умывальником.
• 3) Следует оборудовать одной душевой сеткой на два места в камере сухого пара и одним унитазом.
• 4) Предусматривается исходя из потребности в соответствии с заданием на проектирование. Примечания 5. 1 Необходимость проектирования помещений тира устанавливается заданием на проектирование. 6. 2 При промежуточных значениях лимита наполнения СИЗО площади помещений следует определять интерполяцией.

Городок специальной подготовки

Городок для содержания служебных собак с кинодромом

Таблица 5

• 1 При проектировании объектов и помещений городка для содержания служебных собак с кинодромом и места для чистки служебных собак следует руководствоваться требованиями [7], состав и площади помещений следует уточнять в задании на проектирование.
• 2 При промежуточных значениях лимита наполнения СИЗО площади помещений следует определять интерполяцией.

Закрытая кабина для размещения служебной собаки устраивается длиной 2,0 м, шириной 1,8 м, высотой 2 м. Дверь в кабину выполняется размерами 1,6х0,9 м. В нижней ее части оборудуется лаз размерами 50х40 см, который в холодное время года закрывается занавеской из камышита, брезента или другой прочной ткани. Над дверью предусматривается окно размерами 30х120 см, оборудованное с внутренней стороны кабины металлической сеткой. Пол кабины - дощатый, приподнятый над землей на 18 - 20 см. В кабине на высоте 45 см от пола устраиваются нары. Открытый выгул должен быть длиной 2,0 м, шириной 2,5 м, высотой стен 2,1 м. Дверь в выгул выполняется размерами 1,6х0,9 м. Боковые стенки выгулов возводятся деревянными или кирпичными, передние стенки и двери выгулов - из прочной металлической сетки. Полы настилаются с небольшим уклоном в сторону передней стенки. Перед выгулами (вдоль фасада) устраивается жёлоб для отвода мусора и фекалий. По центру нижней части задней стенки выгула оборудуется лаз размерами 50х40 см.

В климатических подрайонах IIБ, IIIБ, IVА, IVБ, IVВ вместо закрытых кабин могут возводиться смежно расположенные выгулы с будками. В этом случае к задней стенке выгула вплотную к лазу устанавливается и крепится каркасно-засыпная будка размерами 1,0х1,0х0,8 м. В передней стенке будки оборудуется лаз размерами 40x50 см. Стенки будки делаются двойными и засыпаются опилками со шлаком.

Впереди каждого павильона устраивается собаковязь для содержания служебных собак при чистке. Наиболее удобны для этого столбики диаметром 20 см, высотой до 50 см с укрепленными наверху вертлюгами (кольцами). Расстояние между столбиками должно быть не менее трех метров.

9Состав, площади и требования к оборудованию помещений зданий режимной зоны

Режимный корпус

Допускается проектирование режимных корпусов большей этажности по техническому заданию, согласованному в обязательном порядке с ФСИН России.

Перемещение подозреваемых, обвиняемых, осуждённых по этажам следует осуществлять по лестничной клетке.

Камерные секторы (посты) для женщин, несовершеннолетних, мужчин следует взаимно изолировать, располагая их на отдельных этажах, лучах режимных корпусов, в отдельных режимных корпусах.

Таблица 6

Продолжение таблицы 6

Продолжение таблицы 6

Продолжение таблицы 6

Продолжение таблицы 6

1) Следует оборудовать одним унитазом, одним умывальником.

2) В случае размещения СИЗО на территории, где население имеет различный национальнорелигиозный состав, в режимном корпусе (за исключением сектора осужденных к пожизненному лишению свободы, а также осужденных, которым смертная казнь в порядке помилования заменена пожизненным лишением свободы (осужденных к смертной казни) следует предусматривать несколько комнат для отправления религиозных обрядов. Число комнат определяется заданием на проектирование.

• 3) Число мест в помещении общеразвивающих тренажёров устанавливается заданием на проектирование;
• 4) Следует оборудовать одной душевой сеткой.
• 5) Суммарная вместимость камер устанавливается заданием на проектирование.
• 6) Суммарная вместимость камерного сектора для подозреваемых, обвиняемых и осужденных отрицательной направленности устанавливается заданием на проектирование.

Примечания

1 Для содержания отдельных категорий (отрицательной направленности) подозреваемых, обвиняемых и осужденных предусматривается камерный сектор (изолированный участок), оборудованный системами видеонаблюдения, электронного контроля доступа с выводом на пульты операторов СОТ и ЦПТКВ, переговорным устройством.

• 2 Площадь камер указана без учета площади уборной с умывальником.
• 3 Заданием на проектирование могут предусматриваться отделения для подозреваемых, обвиняемых и осужденных, состоящих на диспансерном учете по туберкулезу. Для них следует проектировать камеры, комнаты хранения и мытья посуды, кладовые чистого и грязного белья, душевые, постирочные и сушилки личного белья, кладовые уборочного инвентаря, кабинет врача с процедурной, санпропускник. Число камер и наличие дополнительных помещений в отделении определяется заданием на проектирование.

Туберкулезное отделение следует надежно изолировать от остальных камер. При лимите наполнения СИЗО 1000 чел и более размещение туберкулезного отделения следует предусматривать в отдельно стоящем корпусе. Состав и площади помещений корпуса в данном случае следует принимать аналогично режимному корпусу по настоящей таблице.

При туберкулезном отделении дополнительно следует предусматривать мастерские на 25% вместимости туберкулезного отделения из расчёта нормы площади 6 м² на одного человека.

Устройство и оборудование помещений туберкулёзного отделения, заполнение дверных и оконных проёмов, применение режимных изделий, инженерное оборудование, а также общестроительные требования следует предусматривать аналогичными требованиям к режимным корпусам СИЗО.

Требования к устройству и оборудованию камер туберкулёзного отделения следует принимать в соответствии с 10.1, 10.2, 10.6, 10.8, 10.10, 10.11, прогулочных дворов в соответствии с 10.12-10.14.

4 При реконструкции и расширении режимных корпусов необходимость проектирования санпропускника определяется заданием на проектирование.

5 Необходимость устройства камер временного и помещений дневного содержания подозреваемых, обвиняемых и осужденных определяется заданием на проектирование, площади указанных помещений определяются в соответствии с действующими нормативными документами.

6 Как правило, помещение дежурной группы режимного корпуса и специалиста кинолога с собакой следует размещать на первом этаже корпуса.

Сборное отделение, карантинное отделение

В санпропускнике между грязным отделением дезинфекционной камеры и раздевальной, между чистым отделением дезинфекционной камеры и одевальной комнатой необходимо устраивать перегородки с окнами для приёма грязной и выдачи обработанной одежды.

Таблица 7

Продолжение таблицы 7

Продолжение таблицы 7

• 1) Следует оборудовать одним унитазом, одним писсуаром и одним умывальником.
• 2) Число камер устанавливается заданием на проектирование на основе анализа численности подозреваемых, обвиняемых и осужденных, поступающих в СИЗО соответствующего субъекта Российской Федерации за определенный период, с учётом предельного срока пребывания подозреваемых, обвиняемых и осужденных в камерах карантинного отделения 10 сут.
• 3) Допускается, по заданию на проектирование, в случае, когда сборное и карантинное отделения сблокированы, проектировать одну комнату оператора СОТ на оба отделения.

Примечания

• 1 При промежуточных значениях лимита наполнения СИЗО площади помещений следует определять методом интерполяции.
• 2 Площадь камер указана без учета площади уборной с умывальником.
• 3 Число и наполнение камер, а также прогулочных дворов для несовершеннолетних и женщин устанавливается заданием на проектирование.
• 4 Размещение больных производится в карантинных палатах и боксированных карантинных палатах медицинской части по указанию медицинского работника.
• 5 Число потоков санпропускника может изменяться в зависимости от потребности, что должно быть отражено в техническом задании.

Следственное отделение

В целях обеспечения безопасности следователей, адвокатов и иных участников уголовного производства, места для размещения подозреваемых, обвиняемых и осужденных в 10% кабинетов, следует отделять перегородкой с дверью, конструкцию которой следует предусматривать в соответствии с 14.17.

Таблица 8

Окончание таблицы 8

• 2) Допускается, по заданию на проектирование, в случае, когда следственное отделение сблокировано со сборным или карантинным, проектировать общую комнату операторов СОТ.

3) Необходимость помещения определяется заданием на проектирование.

Отделение краткосрочных и длительных свиданий

Рабочее место (места) младшего инспектора с устройством для контроля, предупреждения и прерывания разговоров следует размещать в торце или в середине блока кабин таким образом, чтобы справа и слева от него было не более 5-6 кабин и обеспечивалась возможность визуального контроля за всеми участниками процесса свидания. Рабочее место младшего инспектора площадью не менее 6 м² следует ограждать перегородкой из устойчивого к пробиванию стекла с остекленной дверью.

Таблица 9

Окончание таблицы 9

Наименование помещений отделения краткосрочных и длительных свиданий

Площадь, не менее м² , или число приборов, шт, при лимите наполнения СИЗО, чел

• 2) Соотношение двух и трехместных комнат для длительных свиданий следует принимать 50% на 50%, при этом в случае нечётного числа комнат число трехместных должно быть больше.

Примечания

• 1 При промежуточных значениях лимита наполнения СИЗО площади помещений следует определять интерполяцией.
• 2 Отделение краткосрочных и длительных свиданий располагается в режимной зоне, как отдельно стоящее здание, так и сблокированное с сборным отделением, следственным отделением или общежитием для хозобслуги.
• 3 Одна из жилых комнат с санузлом, помещений для длительных свиданий, должна быть устроена с учётом возможности проживания в ней инвалидов и маломобильных групп населения.

Общежитие (блок) для хозобслуги

При условии оборудования отдельного входа общежитие (блок) допускается располагать в режимном корпусе, с надёжной изоляцией от камерных секторов или на отдельных этажах других зданий режимного назначения.

В составе общежития (блока) для хозобслуги изолированно от других помещений следует предусматривать отделение (с отдельным входом) для тех из них, которым предоставлен трудовой отпуск.

Таблица 10

Продолжение таблицы 10

• 15 Уборная с умывальником в тамбуре для АУП 2)

кранами (при раковинах) 60-70 см, одна ножная ванна на 15 чел

Окончание таблицы 10

Примечания

• 1 В общежитии (блоке) для хозобслуги, может предусматриваться отделение женской хозобслуги с составом помещений аналогичным составу помещений для мужчин, что должно устанавливаться заданием на проектирование. В этом случае дополнительно следует предусматривать комнату личной гигиены женщин.
• 2 Число посадочных мест в буфетной и в комнате проведения досуга в общежитии (блоке) для хозобслуги следует предусматривать исходя из режима питания в 2 смены.
• 3 В общежитии (блоке) для хозобслуги, в соответствии с заданием на проектирование, допускается предусматривать отделение для хозобслуги, которой предоставлено право передвижения без конвоя или сопровождения. В блоке помещений для проживания указанной категории осужденных размещаются те же помещения, что и для хозобслуги.
• 4 Мужское и женское отделения общежития (а также отделение, указанное в помещении 3, при его наличии) следует взаимно изолировать.
• 5 При промежуточных значениях лимита наполнения СИЗО площади помещений следует определять интерполяцией.
• 6 Общежитие (блок) для хозобслуги следует проектировать с учётом блочного размещения осужденных. При этом численность блока следует устанавливать заданием на проектирование.

Медицинская часть с амбулаторией и стационаром

Стационар должен размещаться в одном корпусе с амбулаторией медицинской части СИЗО. Помещения амбулатории, как правило, следует располагать на этажах, к которым примыкают переходные галереи.

В составе стационара следует предусматривать санпропускник, палатное отделение и медицинский изолятор.

Палаты стационара допускается выполнять с двухсторонним расположением, при этом противоположные двери должны размещаться одна относительно другой со смещением.

Санпропускник следует размещать, как правило, между палатным отделением и медицинским изолятором или перед ними.

Иные требования к взаимному расположению помещений, требования по составу и размещению мебели и оборудования, в том числе лифтов, и требования по инсоляции помещений следует определять в соответствии с нормативно-технической документацией по проектированию медицинских организаций.

Таблица 11

Продолжение таблицы 11

Продолжение таблицы 11

Продолжение таблицы 11

Медицинский изолятор

Боксированная палата с тамбур- шлюзом, и санузлом (шт × м² )

Боксированная карантинная 2) палата для инфекционных больных с тамбуром-шлюзом и санузлом

Санитарная комната

(помещения следует отделять друг от друга перегородкой на высоту помещения):

• помещение для мытья и стерилизации суден, горшков, мытья и сушки клеёнок
• помещение для хранения предметов уборки с трапом, краном и сушкой; хранения дезинфицирующих средств

Окончание таблицы 11

2×24,0

3×24,0

4×24,0

5×24,0

Не менее 24,0 (площадь шлюза и санузла 3,0+5,0)

4,0

4,0

4,0

4,0

4,0

4,0

6,0

4,0

Примечания

1 Заданием на проектирование при стационаре могут предусматриваться палаты для содержания женщин с детьми и женщин со сроком беременности свыше 6 мес.

• 2 Площадь палат в стационаре указана без учета площади санузла с умывальником, унитазом и душем.
• 3 При промежуточных значениях лимита наполнения СИЗО площади помещений следует определять интерполяцией.
• 4 Площади помещений и число рабочих мест следует уточнять в зависимости от численности работников СИЗО и в соответствии с 5.3. При этом для дежурных служб (дежурных смен) площади помещений, число рабочих мест, число душевых сеток в душевых при гардеробных следует рассчитывать исходя из числа работающих в смену.
• 5 При реконструкции, расширении, техническом перевооружении и капитальном ремонте норму площади следует принимать: палат - не менее 7,0 м² на одного человека, боксированных палат не менее 8,0 м² на одного человека, прогулочных дворов - не менее 6,0 м² на одного человека, но не менее 20,0 м² .
• 6 Необходимость проектирования и число двухместных палат для туберкулезных больных и ВИЧинфицированных определяется заданием на проектирование (норму площади на одного человека следует принимать 7 м² ).

Прачечная

Помещения чистого и грязного белья следует изолировать капитальной стеной или перегородкой.

Грязное и чистое отделения прачечной могут сообщаться только через дверь с уплотнением в притворах.

В прачечных для передачи грязного и чистого белья из зданий (в здания) режимного назначения следует предусматривать грузовые лифты (подъёмники), связывающие пути транспортирования (отапливаемые переходы) с помещениями приёма и выдачи белья. Помещения и входы для сдачи грязного и больничного белья следует предусматривать обособлено от помещений и входов для получения чистого белья.

Таблица 12

Окончание таблицы 12

Примечания

• 1 При промежуточных значениях лимита наполнения СИЗО площади помещений следует определять интерполяцией.
• 2 Высота производственных помещений прачечной в одноэтажных зданиях должна быть не менее 3,6 м.
• 3 Гардеробные и душевые для персонала прачечной устраиваются раздельными для работников «чистых» (гладильные цеха, разборка, починка, выдача чистого белья) и «грязных» (приём, сортировка, стирка грязного белья) цехов прачечной. Душевые располагают рядом с выходом из гардеробных. Для персонала «грязных» цехов прачечной раздевальные и душевые устраиваются по типу санпропускника.
• 4 Допускается, в соответствии с заданием на проектирование, корректировать состав и площади помещений прачечной не нарушая требований действующих нормативных документов.

Кухня

Объемно-планировочные и конструкторские решения помещений должны предусматривать последовательность (поточность) технологических процессов, исключающих возможность встречных потоков сырья, сырых полуфабрикатов и готовой продукции, использованной и чистой посуды.

Окончание таблицы 13

Примечания

• 1 Допускается, в соответствии с заданием на проектирование, корректировать состав и площади помещений кухни не нарушая требований нормативно-технических документов.
• 2 При промежуточных значениях лимита наполнения СИЗО площади помещений следует определять методом интерполяции.
• 3 Для сбора ТК и пищевых отходов на территории следует предусматривать раздельные контейнеры с крышками, установленные на площадках с твердым покрытием, выступающих за габариты контейнеров на 1,0 м.
• Площадка контейнеров должна располагается на расстоянии не менее 25 м от режимных корпусов, прогулочных дворов, общежития для хозобслуги, медицинской части, карантинного отделения.

Мастерские

Таблица 14

Окончание таблицы 14

• 1) Наполнение камер определяется заданием на проектирование.
• 2) Норма площади на одно рабочее место в рабочих камерах задаётся в зависимости от профиля производства, что определяется заданием на проектирование.

3) Следует оборудовать одним унитазом, одним писсуаром и одним умывальником.

Примечания

• 1 При промежуточных значениях лимита наполнения СИЗО площади помещений следует определять методом интерполяции.
• 2 Площадь камер указана без учета площади уборной с умывальником.
• 3 Наличие душевых, умывальных и гардероба в мастерских определяется заданием на проектирование. Число душевых сеток, умывальников определяется в зависимости от группы производственных процессов.
• 4 Площади кладовых и наличие кладовой для временного хранения отходов могут уточняться проектом в зависимости от профиля производства.
• 5 Требования к оборудованию и размещению рабочих камер следует предусматривать по аналогии с изложенным в 9.2-9.6.

10Требования к устройству и оборудованию камер, прогулочных дворов

Камеры

Пол, стены, оконный блок и дверь камеры с внутренней стороны оборудуются ударопрочным, упругим или пружинящим покрытием из резины (толщиной не менее 5 мм) или другим, аналогичным по свойствам, материалом. Места сопряжения всех элементов в камере выполняются скруглённой формы, а места соединений деталей оболочки располагаются только с её наружной стороны и обращаются к стенам камеры.

Низ оконного проёма располагается на высоте не менее 1,8 м от уровня чистого пола помещения.

Габариты оконного проёма определяются в зависимости от высоты помещения и протяженности наружной стены в помещении в каждом конкретном случае.

В оконный проём устанавливается оконный блок из прочного материала, оговоренного в техническом задании на проектирование или согласованного с соответствующим территориальным органом ФСИН России.

С наружной стороны оконного проёма устанавливается глухая решётка конструктивно аналогичная камерной глухой оконной решетке.

Установка решёток на оконный проём со стороны камеры не предусматривается.

Для исключения противоправных действий, содержащимися в камерах подозреваемыми, обвиняемыми и осужденными (порча оконного блока, перебросы, совершение побега и т.п.) со стороны помещения устанавливается рама из металлического уголка по периметру оконного проема, к которой закрепляется оцинкованная сетка типа «Рабица» с ячейкой размерами не более 50х50мм. Допускается предусматривать заполнение оконного блока ударопрочным стеклом, при этом установка ограждения из сетки не предусматривается.

В оконных проёмах камер вместо подоконников следует устраивать оы с закруглёнными углами.

Во всех камерах унитазы следует размещать в кабинах с дверьми, открывающимися наружу. Перегородки кабин следует выполнять кирпичными, толщиной 120 мм на всю высоту камеры. В дверном проёме кабины устанавливается полноразмерный дверной блок.

Умывальник размещается за пределами кабины.

В палатах медицинской части санузел при палате следует размещать в кабинах, выполненных аналогично.

Прогулочные дворы

Планировочные решения должны обеспечивать расположение прогулочных дворов для беременных женщин, женщин с детьми и прогулочных дворов при медицинской части на минимальном удалении их от соответствующих камер (палат стационара).

При ограниченной площади земельного участка допускается располагать прогулочные дворы на крышах режимных корпусов и сборно-карантинного отделения, за исключением прогулочных дворов для беременных женщин, женщин с детьми, прогулочных дворов при медицинской части, прогулочных дворов для занятий спортом несовершеннолетних.

Для защиты от атмосферных осадков, в прогулочных дворах, со стороны наружной стены следует предусматривать козырёк (навес) с выносом его на 1,5 м внутрь двора с учетом обеспечения полного обзора для младшего инспектора, для этих же целей над помостом для младшего инспектора устраивается навес.

В каждом прогулочном дворе под козырьком (навесом) стационарно устанавливается (надёжно крепится к полу или стене) скамейка для сидения, с числом посадочных мест равным числу лиц, выводящихся на прогулку в прогулочный двор из расчета 0,4 пог.м на одного человека.

В зоне видимости лиц, находящихся в прогулочных дворах, следует устанавливать уличные часы, показывающие местное время.

Конструкцией полов прогулочных дворов должен быть обеспечен отвод атмосферных осадков.

Часть прогулочных дворов, предназначается для занятий спортом всех категорий лиц, содержащихся в СИЗО.

Прогулочные дворы для женщин с детьми оборудуются минимально необходимым набором малых форм: деревянная песочница, разновысокие столбы, бревно.

Полы прогулочных дворов при стационарах медицинских частей допускается устраивать аналогично полам прогулочных дворов для беременных женщин и женщин с детьми.

Прогулочные дворы для занятия спортом оборудуются спортивными тренажёрами и площадками для игр, допускается установка столов для настольного тенниса.

11Требования к заполнению дверных проёмов

При условии разработки и утверждения, отдельными актами ФСИН России, новых видов специзделий (например: усиленных остеклённых дверей в кабинеты следователей и адвокатов, позволяющих осуществлять визуальный контроль и обеспечивающих, при этом, надёжную звукоизоляцию; камерных дверей, оборудованных смотровыми окнами и т.д.) допускается их установка в соответствующие дверные проёмы зданий и сооружений СИЗО.

Наружные двери усиленной конструкции, установленные на входах в проходной коридор КПП-Л административного здания СИЗО, а также на входах в здания режимного назначения, в случае оборудования их системами контроля доступа, следует оснащать электромеханическими замками.

Остальные наружные двери усиленной конструкции следует оборудовать механическими замками проходного типа.

Наружные двери усиленной конструкции с электромеханическими замками следует оборудовать доводчиками.

Наружные двери усиленной конструкции, в зависимости от ширины дверного проёма, могут выполняться одностворчатыми или двухстворчатыми. В случае применения двухстворчатых дверей, одну из створок следует оснащать потайными шпингалетами, фиксирующими её в закрытом положении.

Класс защиты пулестойкой двери должен соответствовать классу защиты остекления оконного проема из комнаты ДПНСИ в зону выдачи (сдачи) оружия. Двери на указанных выходах оборудуются электромеханическими замками.

Внутренние двери усиленной конструкции, установленные на входах, ведущих в лестничную клетку, в общие коридоры, в случае оборудования их системами контроля доступа, следует оснащать электромеханическими замками.

Внутренние двери усиленной конструкции, устанавливаемые на входах в отделение длительных и краткосрочных свиданий, в блок помещений дежурной службы, а также в кабинеты следователей и адвокатов следует оборудовать смотровыми окнами и замками камерного типа.

Двери в остальные помещения, в зависимости от назначения, оборудуются замковыми устройствами механического или электромеханического типа.

Внутренние двери усиленной конструкции с электромеханическими замками следует оборудовать доводчиками.

Внутренние двери усиленной конструкции, в зависимости от ширины дверного проёма, могут выполняться одностворчатыми или двухстворчатыми. В случае применения двухстворчатых дверей, одну из створок следует оснащать потайными шпингалетами, фиксирующими ее в закрытом положении.

Внутренние двери усиленной конструкции канцелярии, кабинета заместителя начальника СИЗО по оперативной работе, помещений оперативного отдела и отдела специального учёта должны быть однопольными стальными или деревянными (из столярной плиты) обитыми железом, должны быть оборудованы замками с секретами, устройствами опечатывания и самозакрывания.

Деревянные дверные коробки должны быть укреплены в дверном проёме стальными скобами из полосы толщиной 3мм, приваренными к закладным деталям в проеме, стальные дверные коробки привариваются к этим закладным деталям. Число закладных деталей по высоте дверного проёма должно быть не менее четырех, по ширине - не менее трех.

В дверях на высоте 1,0 м от уровня пола необходимо устраивать окна для передачи пищи размерами 180x220 мм. Дверцы окон должны открываться в сторону коридора, удерживаться в горизонтальном положении на кронштейнах и закрываться замками вагонного типа. В камерных дверях прогулочных дворов, душевых для подозреваемых, обвиняемых и осужденных, постирочных, сушилках личного белья, одноместных помещениях для кратковременного нахождения окна для передачи пищи предусматривать не следует.

Камерные двери следует навешивать с левой стороны относительно входов в камеры. Они должны открываться в сторону коридора, закрываться камерными замками специального типа и дополнительным быстродействующим запорным устройством. Камерные замки специального типа должны быть однотипными в пределах одного поста (камерного сектора). Во всех случаях ключи от этих замков не должны подходить к замкам, установленных на других дверях режимных корпусов. Угол открывания дверного полотна должен устанавливаться ограничителем (упором по верху двери, доводчиком с фиксатором и т.п.) из расчёта одновременного прохода в камеру не более одного человека, при этом необходимо предусматривать возможность полного открывания дверей.

Щели в дверных притворах не допускаются.

12Требования к заполнению оконных проёмов

• из стального прутка диаметром не менее 12 мм и поперечных полос сечением не менее 60×5 мм. Размеры ячеек решёток должны быть не более 70×200 мм. Этот вид решёток следует применять для оконных проёмов, расположенных на путях конвоирования (в коридорах, переходных галереях), в административном здании СИЗО, в отделении длительных и краткосрочных свиданий, в зданиях режимного назначения (за исключением камер, палат медицинской части);
• из стального прутка диаметром 15 мм. Расстояние между вертикальными прутьями должно быть 150 мм, между горизонтальными -не более 400 мм. В качестве горизонтальных элементов решётки допускается применение стальной полосы шириной не менее 15 мм и толщиной не менее 3 мм. Решётки должны быть приварены к закладным деталям в оконных проёмах, расстояние между закладными деталями должно быть не более 600 мм. Этот вид решёток следует применять на оконных проёмах канцелярии, кабинета заместителя начальника СИЗО по оперативной работе, помещений оперативного отдела, помещений отдела специального учёта;
• из стального прутка 20 мм и поперечных полос сечением не менее 60x12 мм. Размеры ячеек решёток должны быть не более 100x200 мм. Этот вид решёток следует применять для оконных проёмов камер, палат медицинской части.

Во все оконные проёмы других помещений административного здания СИЗО (за исключением кассы) с наружной стороны следует устанавливать декоративные стационарные, распашные или раздвижные решётки. Помещение кассы оборудуется в соответствии с требованиями, приведенными в [9].

Решётки не должны препятствовать открыванию (фрамуг, форточек) для проветривания помещений.

Анкеры для крепления решёток всех видов, за исключением решёток устанавливаемых на окна камер и палат медицинской части, необходимо заделывать в стену не менее чем на 150 мм, а для крепления решёток устанавливаемых на окна камер и палат медицинской части - не менее чем на 300 мм.

В комнатах часового КПП-Л и бюро пропусков перегородки с оконными проемами следует оборудовать выдвижными лотками для передачи документов. Конструкцией лотков должна быть исключена возможность управления ими со стороны посетителей. Приемные окна лотка следует защищать со стороны сотрудников УИС и посетителей стальными крышками толщиной не менее 6 мм, управляемыми из комнаты часового КПП-Л и бюро пропусков.

Оконный блок камер, палат медицинской части оборудуется форточкой (фрамугой), расположенной в верхней части блока и открывающейся в горизонтальной плоскости - откидное открывание (максимально - под углом 45 о к плоскости пола). Конструкцией оконного блока и механизма открывания должна быть обеспечена фиксация форточки (фрамуги) как в положении закрыто/открыто, так и в промежуточных положениях.

13Требования по применению специальных изделий

14Общестроительные и конструктивные требования

Оконные проёмы в переходных галереях следует предусматривать под потолком.

• 510 мм - из полнотелого (без пустот) кирпича;
• 500 мм - из бетона;
• 200 мм - из железобетона.

Стены и перегородки, отделяющие помещение канцелярии, кабинета заместителя начальника СИЗО по оперативной работе, помещения оперативного отдела и отдела специального учёта от других помещений, должны быть железобетонными толщиной не менее 100 мм или кирпичными толщиной 120 мм.

При реконструкции существующих зданий, в случае, если невозможно применение утеплителя с наружной стороны стены камеры, допускается располагать утеплитель с внутренней стороны наружной стены камеры. При этом со стороны камеры утеплитель следует защищать сварной сеткой из арматуры диаметром 6 мм с ячейками размерами 100×100 мм и дополнительной металлической тканой сеткой с ячейками размерами 10×10 мм.

При реконструкции СИЗО наружная стена камер и палат медицинской части, независимо от материала стены и её толщины усиливается со стороны камер (палат) сварной решеткой из арматуры диаметром 6мм с ячейками размерами 100×100мм, решетка закрывается слоем штукатурки.

• 380 мм - из полнотелого (без пустот) кирпича;
• 400 мм - из бетона;
• 200 мм - из железобетона.

• пустотелого керамического кирпича, керамических камней или из экструзионного кирпича и камней по ГОСТ 530;
• полнотелого кирпича, бетона, железобетона, но толщина их ниже допустимой.

При этом, стены и перегородки, выполненные из полнотелого кирпича, бетона, железобетона при снижении нормативных значений толщины стен не более чем на 30% следует укреплять сварной сеткой из арматуры:

• диаметром 10 мм и ячейками размерами 100×100 мм - внутренние поверхности наружных стен камер, палат медицинской части, КХО, комнат для чистки оружия, КХСИБиСАО, кассы;
• диаметром 6 мм и ячейками размерами 100×100 мм - стены и перегородки (с двух сторон), разделяющие камеры, палаты медицинской части, камеры и смежные с ними помещения, стены административного здания (со стороны режимной зоны) отделяющие помещения аптеки и помещения для посетителей от остальных помещений административного здания;
• диаметром 8 мм и ячейками размерами 100×100 мм - стены и перегородки (с внутренней стороны) КХО, комнат для чистки оружия, КХСИБиСАО, кассы.

Стены и перегородки, выполненные из пустотелого керамического кирпича, керамических камней и т.п. следует укреплять, по аналогии с вышеизложенным, сварной сеткой с увеличением диаметра арматуры на 2 мм.

Стены (перегородки) камер и палат медицинской части, в местах прокладки вентиляционных каналов, трубопроводов горячего и холодного водоснабжения, труб отопления и внутреннего теплоснабжения, в случае уменьшения нормативной толщины стен, следует усиливать сварной сеткой из арматуры диаметром 6 мм и ячейками размерами 100×100 мм и дополнительной металлической тканой сеткой с ячейками размерами 10×10 мм.

Сварные сетки из арматуры и тканые металлические сетки следует приваривать к закладным деталям в стенах (полу, потолке) и в последующем оштукатуривать.

В случае уменьшения толщины внутренних стен камер и применения железобетонных перегородок следует предусматривать звукоизоляцию камер.

Толщину наружных стен прогулочных дворов следует принимать не менее:

• 380 мм - из силикатного, керамического кирпича, керамических камней;
• 400 мм - из бетона;
• 150 мм - из железобетона.

Толщину внутренних стен прогулочных дворов следует принимать не менее:

• 250 мм - из силикатного, керамического кирпича, керамических камней;
• 200 мм - из бетона;
• 100 мм - из железобетона.

Полы в медицинской части с амбулаторией и стационаром (за исключением полов в палатах) следует предусматривать в соответствии с нормативно-техническими документами по проектированию медицинских организаций.

Полы в остальных помещениях зданий СИЗО следует предусматривать в соответствии с нормативно-техническими документами в зависимости от их функционального назначения.

В помещениях зданий СИЗО допускается устройство наливных полов, допущенных к использованию Федеральной службой по надзору в сфере защиты прав потребителей и благополучия человека.

В случае устройства наливного пола в камерах и во всех палатах медицинской части покрытие участка пола в месте установки умывальника (санузла при палате) керамической плиткой не выполняется.

Подстилающие слои полов в прогулочных дворах должны быть бетонными толщиной не менее 100 мм, покрытия полов следует выполнять из непылящих, нескользких и морозо-водостойких материалов в соответствии с требованиями СП 29.13330. Устройство покрытий полов из штучных плит не допускается.

В кухонных и иных помещениях с влажным режимом, а также в помещениях, требующих частой влажной уборки стен и перегородок: помещениях дезинфекционных камер, душевых, процедурных, перевязочных, лабораториях, комнатах для забора крови, смотровой с гинекологическим креслом, комнатах хирургического и терапевтического приёма стоматологического отделения, стерилизационных, комнатах для мойки и хранения посуды и т.п. следует предусматривать облицовку стен и перегородок керамической плиткой на высоту 1,8 м, а выше облицовки следует предусматривать окраску стен водостойкими красками. Потолки помещений с влажным режимом также окрашиваются водостойкими красками.

Допускается предусматривать облицовку стен керамической плиткой на всю высоту указанных помещений.

В коридорах режимных корпусов, сборного отделения и комнатах обыска на высоте 1600 мм от поверхности пола следует предусматривать устройство ленточной панели из материалов, обеспечивающих возможность влажной уборки, высотой 250 мм.

В местах установки умывальников, за исключением камер, следует предусматривать облицовку стен керамической плиткой на высоту 600мм от прибора (примерно 1,8м от поверхности пола) и на ширину не менее 200мм от оборудования и приборов с каждой стороны.

В соответствии с заданием на проектирование в камерных помещениях допускается предусматривать облицовку керамической плиткой поверхностей стен и перегородок со стороны санузла, а также устройство панели из керамической плитки над умывальником.

Индекс изоляции воздушного шума стенами, перекрытиями и дверями, отделяющими помещения канцелярии, кабинета заместителя начальника СИЗО по оперативной работе, помещения оперативного отдела, отдела специального учёта от других помещений должен быть не менее 60 дБ.

Звукоизоляцию и специальные мероприятия по снижению уровня шума в помещениях зданий СИЗО следует выполнять в соответствии с СП 51.13330 и [10], устанавливающих обязательные для исполнения требования к допустимому уровню шума в жилых помещениях и рабочих кабинетах зданий.

Хозяйственно-складская зона

15Требования к земельным участкам и размещению зданий хозяйственно-

складской зоны

Требования к ограждению хозяйственно-складской зоны указаны в 20.8.

Проезд на площадку для досмотра транспортных средств и грузов со стороны территории, прилегающей к объекту (локальной зоны), устраивается по оси внешнего фасада здания КПП-М2. Устройство ограждения площадки для досмотра транспортных средств и грузов со стороны территории, прилегающей к объекту (локальной зоны), соответствует требованиям по оборудованию основного ограждения, со стороны хозяйственно-складской зоны - противопобегового заграждения.

Оборудование площадки для досмотра транспортных средств и грузов осуществляется в соответствии с требованиями, приведенными в [4].

Таблица 15

Примечание - В указанные площади не входят земельные участки для размещения собственной котельной со складом топлива к ней, отдельного поста пожарной службы, складов сырья и готовой продукции для мастерских. Данные площади определяются проектом.

16Состав и площади помещений зданий и сооружений хозяйственно-складской зоны

Подвальные помещения продовольственных складов должны быть оборудованы самостоятельной загрузочной и наружным входом.

• ширину проездов -на 0,6 м больше габаритов транспортных средств с учётом возможности провоза крупногабаритного имущества;
• ширину проходов между стеллажами (штабелями) и стенами - не менее 0,6 м;
• ширину проходов между стеллажами (штабелями) -не менее 1,0 м при немеханизированной укладке.

При механизированной укладке имущества расстояния между стеллажами (штабелями) принимаются исходя из технической характеристики средств механизации.

Устройства механизации (автоматизации) учёта выдачи (получения) имущества следует предусматривать согласно заданию на проектирование.

Таблица 16

Примечания

• 1 Максимальные показатели вместимости гаражей принимаются при большой удаленности СИЗО от населенного пункта. Число обслуживаемых транспортных средств, их тип и среднегодовой пробег на каждый тип следует устанавливать заданием на проектирование. Состав и площади помещений гаража устанавливаются заданием на проектирование. При наличии более 10 единиц транспортных средств предусматривается комната для механика площадью 6 м² . Бокс для пожарного автомобиля размещается при гараже и его следует предусматривать только при отсутствии пожарного депо в составе СИЗО.
• 2 При промежуточных значениях лимита наполнения СИЗО площади помещений следует определять интерполяцией.

Таблица 17

Окончание таблицы 17

17Требования к расположению и оборудованию помещений хозяйственноскладской зоны

Допускается хранение имущества различных видов в одном здании. В этом случае складские помещения должны быть разделены по принадлежности и оборудованы обособленными входами.

Для хранилищ следует предусматривать подъездные пути, площадки для маневрирования и стоянки транспортных средств, а также необходимые грузоподъёмные механизмы и оборудование.

Проходы размещаются по оси окон склада. Для удобства товары в помещениях склада группируются по ассортименту. Имущество, бывшее в употреблении, хранится отдельно от нового имущества.

18Общестроительные и конструктивные требования

19Инженерное оборудование

Водоснабжение и канализация

При проектировании элементов и сооружений водопроводно-канализационного хозяйства следует руководствоваться 11.9 и 13.8.

Необходимость устройства жироуловителей на выпусках канализации определяется требованиями СП 118.13330.

Подводки трубопроводов к санитарным приборам камер прокладываются скрыто: трубопроводы водоснабжения - в штробах, трубопроводы канализации - бетонируются, при этом следует предусматривать надёжную фиксацию крепёжных элементов лючков сифонов, прочисток и ревизий.

• к умывальникам -в камерах, в помещениях медицинской части, в помещениях для хранения уборочного инвентаря, в бытовых комнатах, в уборных для персонала СИЗО и уборных при блоке комнат свиданий, в помещениях фотодактилоскопии, в комнатах чистки оружия, в помещениях аккумуляторной, комнатах для хранения и мытья инвентаря, применяемого для проверки передач, в комнатах обыска сборного отделения, в постирочных;
• к мойкам (ваннам) - в комнатах мытья и хранения посуды;
• к душевым сеткам - в душевых и санпропускнике;
• к поливочным кранам;
• к зданиям - прачечной, пищеблока, столовой, кухни, городка для содержания служебных собак.

Санитарно-техническое оборудование медицинских частей, карантинных камер и палат, а также других помещений медицинского назначения следует предусматривать в соответствии с требованиями нормативно-технических документов, действующих на момент проектирования.

Комнаты мытья и хранения посуды необходимо оборудовать раковиной, трехсекционной ванной для мытья посуды, трапом диаметром 100 мм, поливочным краном.

Постирочные личного белья подозреваемых, обвиняемых и осужденных следует оборудовать стиральными машинами и раковинами для стирки, трапом диаметром 100 мм, поливочным краном.

Помещения для хранения уборочного инвентаря следует оборудовать раковиной для мытья рук, трапом диаметром 50 мм или мелким душевым поддоном (по заданию на проектирование), поливочным краном.

Помещение аккумуляторной следует оборудовать раковиной и трапом. В случае расположения аккумуляторной в подвальном помещении, вместо трапа допускается устройство водосборного приемника с автоматической откачкой воды.

Для регулирования расхода воды каждая душевая сетка оборудуется регулирующей арматурой.

В зданиях и помещениях, относящихся к предприятиям общественного питания, следует предусматривать резервное ГВС, а в случае отсутствия технической возможности, в качестве резервного ГВС допускается устанавливать аварийные источники ГВС электроводонагреватели.

В комнатах для мытья и хранения посуды режимных корпусов в качестве источника аварийного ГВС следует предусматривать установку электроводонагревателей.

Теплоснабжение, отопление, вентиляция

Размещение оборудования тепловых пунктов, вентиляционных камер, насосных холодильных установок, которые являются источниками шума и вибрации, следует предусматривать в соответствии с действующими на момент проектирования нормативно-техническими документами.

• котельные;
• мини ТЭЦ;
• модульные котельные.

Для здания стационара или корпуса с постоянным пребыванием больных теплоснабжение проектируется 1-й категории надёжности.

Открытую горизонтальную прокладку подающих трубопроводов отопления по камерам, палатам и другим помещениям с пребыванием подозреваемых, обвиняемых и осуждённых предусматривать не следует. При реконструкции и перепрофилировании зданий другого назначения под СИЗО, а также при невозможности организации технического этажа или чердака, допускается открытая прокладка подающего и обратного трубопровода отопления в перечисленных помещениях. Для исключения доступа подозреваемых, обвиняемых и осуждённых к трубопроводу необходимо устраивать ограждение.

Нагревательные приборы в камерах, палатах и других помещениях, с пребыванием подозреваемых, обвиняемых и осуждённых (за исключением камеры для временной изоляции подозреваемых, обвиняемых и осуждённых, у которых произошёл нервный срыв) должны быть расположены под окнами, жёстко закреплены хомутами и ограждены.

Отопление камеры для временной изоляции подозреваемых, обвиняемых и осуждённых, у которых произошёл нервный срыв, следует предусматривать скрытым, чтобы полностью исключить возможность членовредительства с применением элементов (и ограждающих конструкций) системы отопления.

Во всех остальных помещениях нагревательные приборы устанавливаются в соответствии с действующими на момент проектирования нормативно-техническими документами.

Помещения для хранения регенеративных средств предусматриваются не отапливаемыми.

Для помещений медицинской части, пищеблоков, кухонь, столовых, спортивных корпусов, прачечных, общежитий, мастерских расчетные параметры следует определять в соответствии с технологическим заданием и по действующей на момент проектирования нормативно-технической документации.

Расчётную температуру воздуха и кратность воздухообмена в помещениях в холодный период года следует определять по таблице 18.

Таблица 18

Продолжение таблицы 18

20Инженерно технические средства охраны, надзора и контроля

Оборудование запретной зоны

На вновь проектируемых СИЗО полотно основного ограждения предусматривается выполнять из монолитного железобетона (при невозможности применения монолитного железобетона по техническим, климатическим и геологическим или иным условиям, конструкция основного ограждения может выполняться из других материалов, возможность применения которых должна быть согласована с ФСИН России).

В СИЗО, подлежащих перепрофилированию, при дооборудовании существующего полотна ограждения могут применяться различные материалы (железобетон, кирпич, металлопрофиль), возможность применения которых определяется соответствующими расчетами, обоснованиями и проектно-сметной документацией.

Основное ограждение должно обеспечивать возможность установки и монтажа на нем средств видеонаблюдения и обнаружения. Все коммуникации, размещенные на основном ограждении, прокладываются способом скрытой проводки по полотну ограждения и далее по земле до основных кабель-каналов, расположенных на противопобеговом заграждении, и определяются проектной документацией.

Противопобеговое заграждение размещается на расстоянии не менее 6,0 м (при протяженности периметра охраны от 1000 м и более на расстоянии не менее 8,0 м) от основного ограждения.

Предупредительное ограждение размещается на расстоянии не менее 10,0 м (при протяженности периметра охраны от 1000 м и более - на расстоянии не менее 12,0 м) от основного ограждения.

Противопобеговое заграждение запретной зоны должно заходить за линию торцевого фасада зданий КПП не менее чем на 6,0 м (при протяженности периметра охраны от 1000 м и более - на расстоянии не менее 8,0 м).

Верх противопобегового заграждения на высоту 0,75 м должен быть оборудован наклонным козырьком из конструктивных элементов, аналогичных элементам ограждения. Наклон козырька - 45 0 в сторону внутренней территории объекта. Наклонный козырек оборудуется двумя спиралями из АКЛ, один из которых располагается под наклонным козырьком со стороны внутренней территории СИЗО, другой над наклонным козырьком со стороны основного ограждения.

Для повышения задерживающих свойств противопобегового заграждения возможно размещение на нем третьего ряда спирали из АКЛ со стороны запретной зоны на высоте 4,0 - 4,5 м от земли и на расстоянии 400 - 500 мм от полотна ограждения. Кронштейны для крепления третьего ряда спирали из АКЛ должны быть гибкой конструкции, не выдерживающий массу среднестатистического человека, но при этом достаточной для ее крепления.

Для монтажа кабельных линий по противопобеговому заграждению со стороны основного ограждения предусматриваются металлические закрывающиеся короба, размещаемые на высоте 1,5м.

Для устройства твердого покрытия в запретной зоне между противопобеговым заграждением и основным ограждением и с внешней стороны основного ограждения могут применяться асфальт, железобетон, тротуарная плитка.

В целях обеспечения поверхностного стока вод в водоотводящие и ливневые коллекторы внутренняя тропа наряда должна быть с поперечным и продольным уклонами, которые определяются проектом. Водосборный лоток устраивается около противопобегового заграждения внутренней тропы наряда.

Полоса местности между противопобеговым заграждением и предупредительным ограждением оборудуется грунтовым покрытием.

Разделительное ограждение (оборудование ограждения) хозяйственно-складской зоны, при её расположении в охраняемом периметре со стороны режимной зоны, следует выполнять аналогично противопобеговому ограждению с двумя наклонными козырьками. Наклонные козырьки оборудуются тремя рядами спиралей из АКЛ диаметром 955 мм, один из которых располагается над наклонными козырьками, два других под ними.

Ограждение (оборудование ограждения) хозяйственно-складской зоны при её расположении вне охраняемого периметра следует выполнять аналогичным ограждению локальной зоны по 20.15.

В целях обеспечения проезда транспортных средств на режимную (хозяйственно- складскую) зону СИЗО и обратно в полотне противопобегового заграждения устраиваются проезды. Проезды для транспортных средств оборудуются раздвижными либо откатными воротами решетчатого исполнения с электромеханическим приводом, управляемым из помещения группы досмотра.

Проход работников СИЗО на режимную (хозяйственно-складскую) зону учреждения осуществляется со стороны КПП-Л через переходную галерею. В целях обеспечения прохода работников резервной группы на режимную (хозяйственно-складскую) зону СИЗО и обратно, со стороны КПП-Л в полотне противопобегового заграждения устраиваются проходы. Проходы для пропуска работников резервной группы оборудуются дверьми решетчатого исполнения с электромеханическими замками и считывающим устройством СКУД.

В целях обеспечения передвижения резервной группы в отсекающих ограждениях площадок КПП устраиваются проходы, оборудуемые откатными воротами решетчатого исполнения размерами 3,0×4,0 м со считывающим устройством СКУД и с электромеханическим приводом, управляемым с ЦПТКВ.

Оборудование отсекающих ограждений, дверей и ворот в отсекающих ограждениях площадок КПП и противопобеговом заграждении должно соответствовать требованиям по оборудованию противопобегового заграждения.

Для прохода резервной группы в запретную зону в основном ограждении или в наружной стене административного здания СИЗО, располагающейся в створе с основным ограждением, устраивается дверной проём (при протяженности периметра охраны свыше 1000 м - откатные (подъемные) ворота сплошного заполнения). Размеры ворот должны быть не менее 2,5х3,0 м.
