СП 293.1325800.2017 «Системы фасадные теплоизоляционные композиционные с наружны»

Введение

Настоящий свод правил разработан с учетом обязательных требований, установленных в федеральных законах от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».

Свод правил разработан авторским коллективом Ассоциации «АНФАС» ( М.Г. Александрия , С.А. Голунов , А.С. Монтянов ), НИУ МГСУ (канд. техн. наук С.А. Пашкевич ), АНО «НИЦ «Строительство» - ЦНИИСК им. В.А. Кучеренко ( А.В. Пестрицкий , канд. техн. наук А.А. Гусев ), НИИСФ РААСН (канд. техн. наук В.В. Козлов ).

1Область применения

Настоящий свод правил распространяется на системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями (СФТК), применяемые при тепловой защите с наружной стороны ограждающих стеновых конструкций зданий и сооружений различного назначения и уровня ответственности с наружной стороны при новом строительстве, реконструкции и капитальном ремонте.

Настоящий свод правил устанавливает правила проектирования и производства работ по устройству и ремонту СФТК.

2Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

Издание официальное

КОМПОЗИЦИОННЫЕ С НАРУЖНЫМИ ШТУКАТУРНЫМИ СЛОЯМИ Правила проектирования и производства работ

Facade's thermo insulation composite systems with external mortar layers. Design and work execution rules

ГОСТ 12.4.026-2015 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 7948-80 Отвесы стальные строительные. Технические условия ГОСТ 10528-90 Нивелиры. Общие технические условия

ГОСТ 15588-2014 Плиты пенополистирольные теплоизоляционные. Технические условия

ГОСТ 16350-80 Климат СССР. Районирование и статистические параметры климатических факторов для технических целей

ГОСТ 24258-88 Средства подмащивания. Общие технические условия

ГОСТ 25782-90 Правила, терки и полутерки. Технические условия

ГОСТ 25898-2012 Материалы и изделия строительные. Методы определения паропроницаемости и сопротивления паропроницанию

ГОСТ 26629-85 Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций

ГОСТ 27321-87 Леса стоечные приставные для строительно-монтажных работ. Технические условия

ГОСТ 28196-89 Краски водно-дисперсионные. Технические условия

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний

ГОСТ 29231-91 Шнуры. Технические условия

ГОСТ 31251-2008 Стены наружные с внешней стороны. Метод испытаний на пожарную опасность

ГОСТ 32310-2012 (EN 13164:2008) Изделия из экструзионного пенополистирола XPS теплоизоляционные промышленного производства, применяемые в строительстве. Технические условия

ГОСТ 32314-2012 (EN 13162:2008) Изделия из минеральной ваты теплоизоляционные промышленного производства, применяемые в строительстве. Общие технические условия

ГОСТ 33739-2016 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Классификация

ГОСТ 33740-2016 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Термины и определения

ГОСТ Р 54358-2011 Составы декоративные штукатурные на цементном вяжущем для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия

ГОСТ Р 54359-2011 Составы клеевые, базовые штукатурные, выравнивающие шпаклевочные на цементном вяжущем для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия

ГОСТ Р 55225-2012 Сетки из стекловолокна фасадные армирующие щелочестойкие. Технические условия

ГОСТ Р 55412-2013 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Методы испытаний

ГОСТ Р 55818-2013 Составы декоративные штукатурные на полимерной основе для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия

ГОСТ Р 55936-2014 Составы клеевые, базовые штукатурные и выравнивающие шпаклевочные на полимерной основе для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия

ГОСТ Р 56387-2015 Смеси сухие строительные на цементном вяжущем. Технические условия

ГОСТ Р 56623-2015 Контроль неразрушающий. Метод определения сопротивления теплопередаче ограждающих конструкций

ГОСТ Р 56707-2015 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Общие технические условия

ГОСТ Р 57270-2016 Материалы строительные. Методы испытаний на горючесть

СП 17.13330.2017 «СНиП II-26-76 Кровли»

СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия»

СП 48.13330.2011 «СНиП 12-01-2004 Организация строительства» (с изменением № 1)

СП 50.13330.2012 «СНиП 23-02-2003 Тепловая защита зданий»

СП 70.13330.2012 «СНиП 3.03.01-87 Несущие и ограждающие конструкции» ( с изменением № 1)

СП 71.13330.2017 «СНиП 3.04.01-87 Изоляционные и отделочные покрытия»

СП 131.13330.2012 «СНиП 23-01-99* Строительная климатология» (с изменением № 2)

СП 230.1325800.2015 Конструкции ограждающие зданий. Характеристики теплоизоляционных неоднородностей

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3Термины и определения

В настоящем своде правил применены термины по ГОСТ 33740, ГОСТ Р 56707.

4Общие положения

• принимать конструктивные решения, обеспечивающие надежность и долговечность;
• применять СФТК, соответствующие требованиям ГОСТ Р 56707;
• соблюдать техническую документацию системодержателя.

5Требования к СФТК

• климатический район - любой по ГОСТ 16350, при расчетной зимней температуре наружного воздуха, принимаемой по СП 131.13330, не ниже минус 50 °С (принимается как средняя температура воздуха наиболее холодной пятидневки с обеспеченностью 0,92);
• зоны влажности - сухая, нормальная, влажная по СП 50.13330;
• район по давлению ветра - I -VI по СП 20.13330;
• категория сложности инженерно-геологических условий - I-III по [8].

Примечания

1 Допускается применение фасадного экструзионного пенополистирола XPS по ГОСТ 32310, предназначенного для СФТК, устанавливаемого на здания пониженного уровня ответственности [1, статья 4, часть 10], а также на малоэтажные жилые дома при высоте здания не более трех этажей.

2 Допускается применение фасадного экструзионного пенополистирола XPS по ГОСТ 32310, предназначенного для СФТК, устанавливаемых на цоколях зданий нормального и повышенного уровней ответственности [1, статья 4, части 8, 9].

6Требования к системным материалам и изделиям в составе СФТК

• для минераловатных изделий, применяемых в составе теплоизоляционного слоя, - по ГОСТ 32314;
• для изделий из пенополистирола, применяемых в комбинированном теплоизоляционном слое, - по ГОСТ 15588;
• для изделий из экструзионного пенополистирола XPS, применяемых в комбинированном теплоизоляционном слое и при устройстве утепления цоколей зданий, - по ГОСТ 32310;
• для клеевых, базовых штукатурных и выравнивающих шпаклевочных составов на цементном вяжущем - по ГОСТ Р 54359;
• для декоративных штукатурных составов на цементном вяжущем - по ГОСТ Р 54358;
• для клеевых, базовых штукатурных и выравнивающих шпаклевочных составов на полимерной основе - по ГОСТ Р 55936;
• для декоративных штукатурных составов на полимерной основе - по ГОСТ Р 55818;
• для фасадных стеклосеток - по ГОСТ Р 55225;
• для окрасочных составов - по ГОСТ 28196.

7Правила проектирования СФТК

Примечание - Типовые технические решения по проектированию СФТК приведены в приложении А.

Примечания

1 Не допускается (за исключением индивидуальных жилых зданий высотой не более трех этажей и общей площадью менее 500 м² ) применение СФТК c комбинированным теплоизоляционным слоем, не прошедших огневые испытания по ГОСТ 31251 на определение их класса пожарной опасности и не имеющих соответствующего протокола огневых испытаний или экспертного пожарно-технического заключения, подготовленного на основе результатов ранее проведенных огневых испытаний конкретного СФТК.

Экспертные пожарно-технические заключения должны быть выполнены организацией, проводившей огневые испытания данной конкретной СФТК.

2 В СФТК применяют материалы, указанные в документации системодержателя, а толщина теплоизоляционного, армированного базового и декоративно-защитного финишного слоев в составе СФТК с комбинированным теплоизоляционным слоем не должна превышать значений, приведенных в соответствующих протоколах огневых испытаний по ГОСТ 31251 или экспертных пожарно-технических заключениях по пункту 4.4 ГОСТ 31251-2008.

Толщина окрасочного слоя не должна превышать 0,5 мм.

• класс прочности на сжатие основания из тяжелого и силикатного бетона не ниже В15;
• класс прочности на сжатие основания из ячеистого, поризованного бетонов и бетона на пористых заполнителях - не ниже В2,5;
• марка по прочности на сжатие основания из клинкерного кирпича - не ниже М300;
• марка по прочности на сжатие основания из керамического кирпича, камней и кирпича с горизонтальными пустотами - не ниже М35.

• минеральную вату, соответствующая требованиям таблицы ГОСТ Р 56707-2015. Заводская упаковка минеральной ваты должна содержать данные о следующих характеристиках: прочность на сжатие при 10 %-ной линейной деформации и прочность при растяжении перпендикулярно лицевым поверхностям;
• фасадный пенополистирол по ГОСТ 15588.

Примечание - Применение для противопожарных рассечек и окантовок МВП на основе стеклянных волокон до получения положительных результатов испытаний по ГОСТ 31251 в составе СФТК не допускается.

1 - противопожарная рассечка (МВП); 2 - дюбель (расположение показано условно); 3 - плита утеплителя (ППС)

Примечание - ППС - пенополистирольная плита

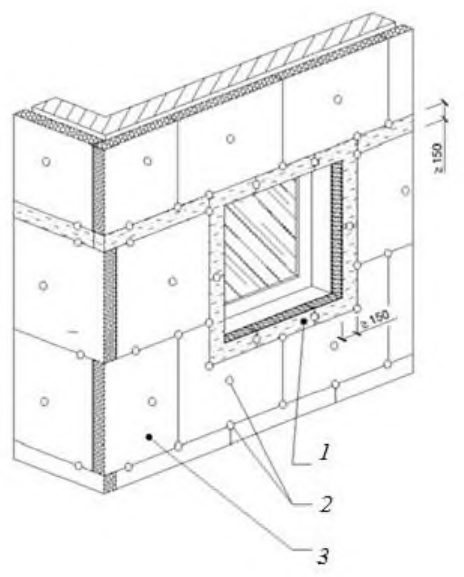

Рисунок 7.1 - Схема расположения противопожарных рассечек и окантовок проема

СП 293.1325800.2017

Примечание При выполнении СФТК непосредственно от уровня отмостки здания допускается устанавливать концевую рассечку не вплотную к отмостке, а приподняв ее нижнюю горизонтальную грань на высоту не более 0,6 м. В этом случае в качестве теплоизоляционного слоя СФТК на высоту от планировочной отметки уровня земли до нижнего торца такой условно концевой рассечки допускается применять ППС с суммарной толщиной не более 200 мм или плиты из экструдированного пенополистирола с фактической средней плотностью не более 33 кг/м³ и суммарной толщиной не более 150 мм.

7.10.3.1 Допускается, за исключением первого этажа здания, выполнять поэтажные рассечки не на всю ширину СФТК на этой стене, а дискретными. При дискретной схеме поэтажные рассечки устанавливают в виде непрерывной полосы на всю длину верхних обрезов оконных (витражных, дверных и др.) проемов этажа, в том числе внешних (открытых и остекленных) проемов лоджий, переходов и им подобных, с горизонтальными выпусками в обе боковые стороны от проемов согласно 7.10.3.27.10.3.5, с длиной выпусков в зависимости от типа и ширины расположенных по боковым сторонам от проема простенков (рисунок 7.2).

7.10.3.2 При ширине более 1,5 м простенка между смежными проемами этажа, между проемом этажа и смежной с ним вершиной внешнего (исходящего) вертикального угла здания длина горизонтального выпуска поэтажной рассечки от проема в сторону такого простенка должна составлять не менее 0,75 м. При ширине такого простенка менее 1,5 м горизонтальный выпуск поэтажной рассечки выполняют на всю ширину простенка.

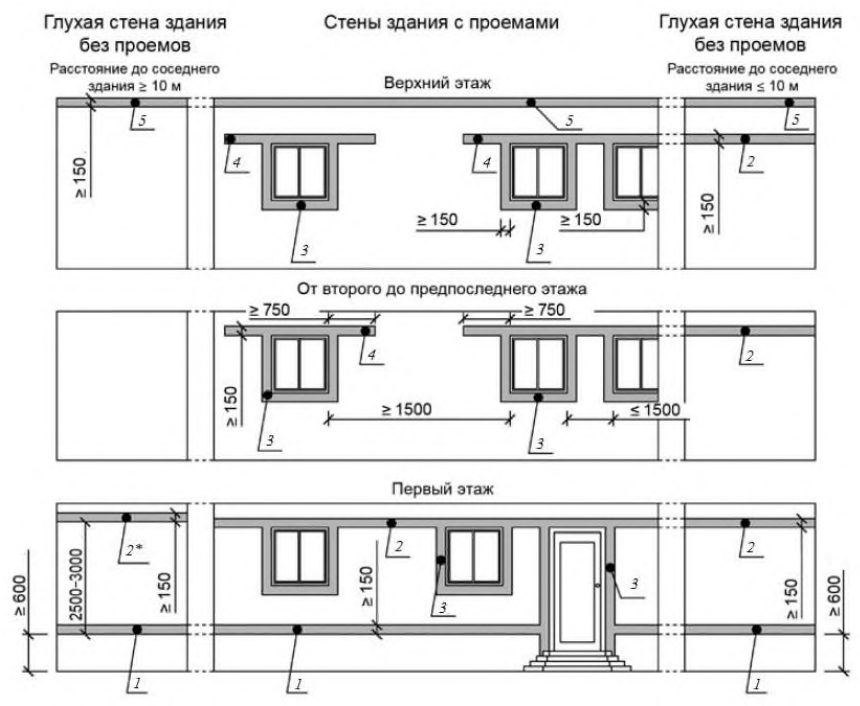

Места расположения противопожарных рассечек: 1 - в районе цоколя здания; 2 - над оконным проемом по всему периметру здания; 2* - на высоте 2,5-3 м и от нижней отметки систему по всему периметру глухого торца здания; 3 - вокруг оконных и дверных проемов; 4 - вынос рассечки в сторону от оконного проема; 5 - по периметру примыкания к кровле

Рисунок 7.2 - Поэтажная схема расположения противопожарных рассечек и окантовок

СП 293.1325800.2017

7.10.3.3 При ширине более 2,4 м простенка (участка) между оконным (дверным, витражным и др.) проемом этажа и расположенной сбоку от него вершиной внутреннего вертикального угла здания с шириной раскрытия 135 о и менее (включая внутренние углы, образуемые наружными стенами и внешней стороной ограждения лоджий, балконов и т. п.) длина горизонтального выпуска поэтажной рассечки от проема в сторону вершины этого угла должна составлять не менее 0,75 м. При этом непосредственно от вершины внутреннего угла в сторону такого проема в этом же высотном уровне должна быть одновременно установлена рассечка длиной не менее 1,5 м.

7.10.3.4 При ширине 1,5-2,4 м простенка между оконным (дверным, витражным и др.) проемом и расположенной сбоку от него вершиной внутреннего вертикального угла здания с шириной раскрытия 135 о и менее (включая внутренние углы, образуемые наружными стенами и внешней стороной ограждения лоджий/балконов и т. п.) следует выполнять горизонтальный выпуск поэтажной рассечки на все расстояние от проема до вершины угла.

Примечание При ширине менее 1,5 м простенка между оконным (дверным, витражным и др.) проемом и расположенной сбоку от него вершиной внутреннего вертикального угла здания с шириной раскрытия 135 о и менее (включая внутренние углы, образуемые наружными стенами и внешней стороной ограждения лоджий, балконов и т. п.) роль рассечки на этом участке выполняют МВП теплоизоляционного слоя СФТК (см. 7.12).

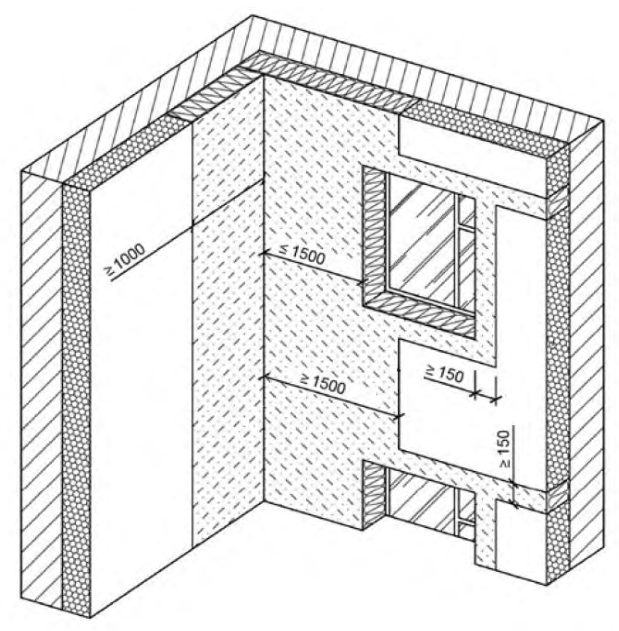

7.10.3.5 За исключением располагаемых на всю ширину СФТК в уровнях от +2,5 до +3 м и от +5 до +6 м от нижней отметки применения СФТК на глухой (без проемов) наружной стене здания остальные промежуточные рассечки по высоте этой стены допускается не устанавливать при условии, что расстояние от стены до ближайшего здания (сооружения) составляет не менее 16 м. В противном случае поэтажные рассечки следует устанавливать на каждом этаже здания, а при расстоянии до ближайшего здания менее 8 м - выполнять теплоизоляционный слой из негорючих (группа НГ) МВП. Поэтажные рассечки в общем случае следует устанавливать на всю ширину глухой стены. Установка на глухих стенах в СФТК концевых рассечек обязательна (см. рисунок 7.2).

Примечание - Противопожарные рассечку и окантовку допускается выполнять по толщине из нескольких слоев. В этом случае МВП в смежных слоях противопожарных рассечки и окантовки должны плотно, без зазоров в свету, примыкать друг к другу. Стыки друг с другом МВП в смежных по толщине слоях противопожарных рассечки и окантовки следует выполнять со смещением.

Примечание В пределах площади участков СФТК, на которых теплоизоляционный слой выполняется из МВП, функцию противопожарных рассечек всех типов и окантовок выполняют указанные выше МВП.

Примечание - При совпадении месторасположения вертикальной рассечки с любым из участков, где подлежат выполнению требования любого пункта из 7.13-7.15, установка вертикальной рассечки не требуется.

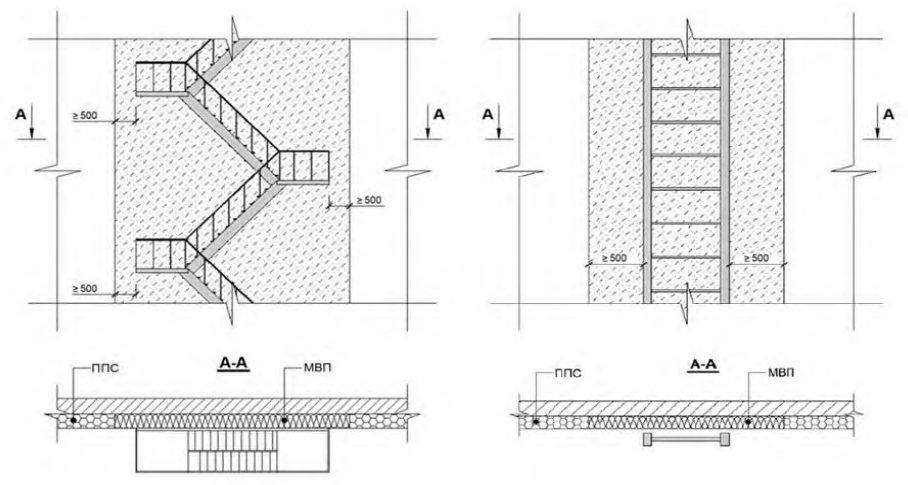

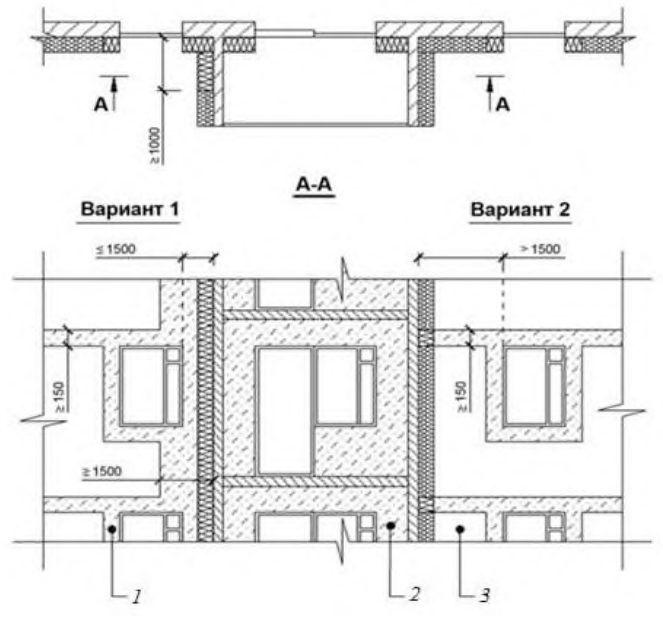

Рисунок 7.3 - Схемы примыкания СФТК к пожарной наружной лестнице здания

• начиная от вершины угла в направлении указанного проема - на расстоянии * не менее 1,5 м по горизонтали и вдоль всей высоты СФТК, начиная от нижней отметки применения СФТК и на высоту не менее 6 м, считая от верхнего откоса самого верхнего оконного (либо иного) проема;
• начиная от вершины этого же угла в противоположную боковую сторону - на расстоянии * не менее 1,0 м по горизонтали и вдоль всей высоты СФТК, начиная от нижней отметки применения СФТК и на высоту не менее 6 м, считая от верхнего откоса самого верхнего оконного (либо иного) проема.

* Расстояние указано от плоскости лицевой поверхности СФТК.

Примечание ̶ Штриховкой отмечены фрагменты теплоизоляции из негорючих (группа НГ) МВП.

Рисунок 7.4 - Схема расположения противопожарных рассечек и окантовок внутреннего угла при наличии близко расположенного проема

1 - противопожарная рассечка (МВП); 2 - плита утеплителя (МВП); 3 - плита утеплителя (ППС)

Рисунок 7.5 - Схема расположения противопожарных рассечек и окантовок на участках наружных стен в зоне остекленных лоджий

Примечания

1 Допускается использовать в качестве теплоизоляционного слоя СФТК на этих участках, за исключением верхней плоскости парапета, ППС, в том случае, если примыкающая снизу к парапету кровля выполнена как эксплуатируемая, с учетом требований пункта 5.3.3 СП 17.13330.2017, по всему контуру сопряжения с парапетом на расстоянии не менее 2 м от границы сопряжения. При этом необходимость выполнения в СФТК на внутренней стороне парапета со стороны кровли верхней и нижней концевых рассечек сохраняется.

2 Допускается выполнять теплоизоляцию снизу выступов перекрытий с применением в СФТК ППС только в том случае, если расстояние от нижней плоскости этих выступов до верхнего обреза нижерасположенного оконного (дверного и др.) проема превышает 3,5 м, а до планировочной отметки уровня земли (до уровня проезда машин) составляет не менее 6 м. Это допущение не распространяется на потолочные поверхности конструкций.

3 Не допускается выполнение из ППС теплоизоляционного слоя сквозных проездов и проходов (арки) и въездов-выездов во встроенно-пристроенные стоянки автомобилей.

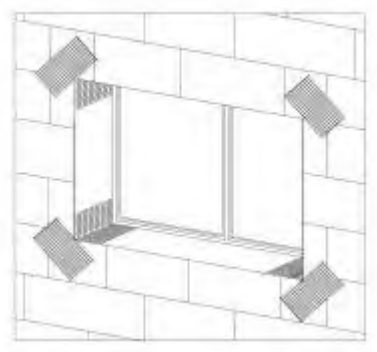

Рисунок 7.6 - Усиление СФТК в зоне оконных проемов дополнительными элементами из фасадной стеклосетки

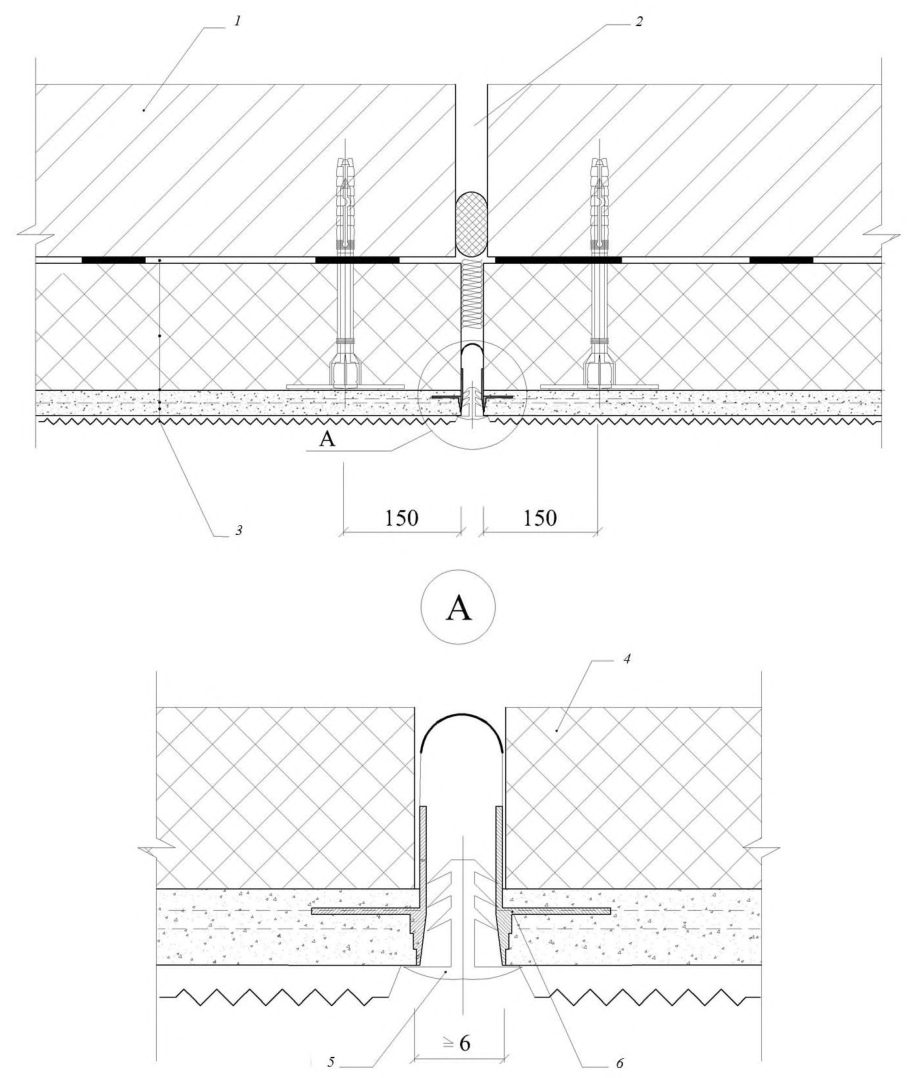

Примечание - Ширина деформационного шва СФТК, выполняемого на протяженных участках стен, должна составлять не менее 6 мм. При выполнении деформационного шва здания ширина шва в штукатурном слое должна соответствовать проектному значению.

Примечание -Следует использовать элементы усиления, предусмотренные технической документацией системодержателя.

1 - наружная стена * ; 2 - деформационный шов стены; 3 - СФТК; 4 -теплоизоляция; 5 - декоративная заглушка ∗∗ ; 6 - деформационный профиль Рисунок 7.7 - Установка деформационного профиля

* Согласно проекту

∗∗ Рекомендовано.

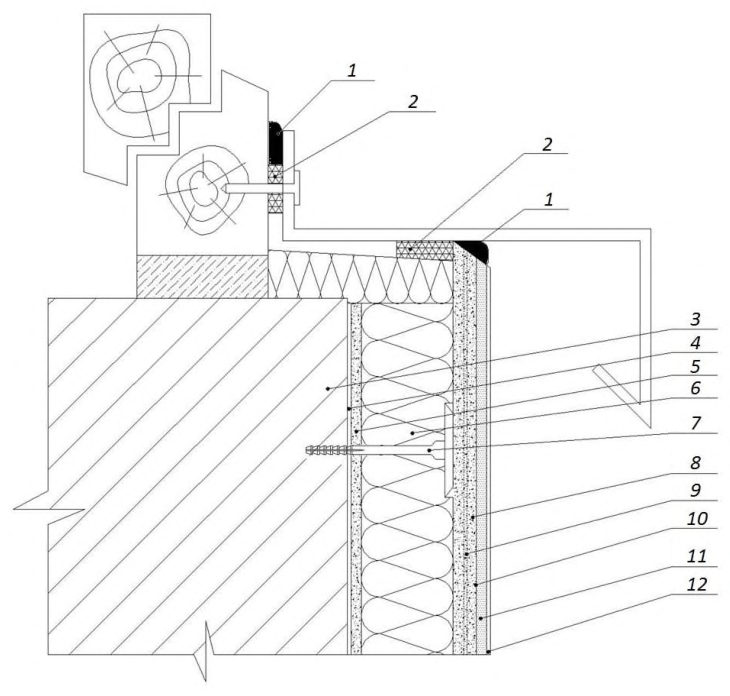

1 - наружная стена * ; 2 - слои СФТК ** ; 3 - отлив; 4 - примыкающий профиль с уплотнительной лентой; 5 - оконный блок; 6 - монтажная полиуретановая пена; 7 - профиль с капельником; 8 - торцевая заглушка отлива; δут - толщина теплоизоляционного слоя

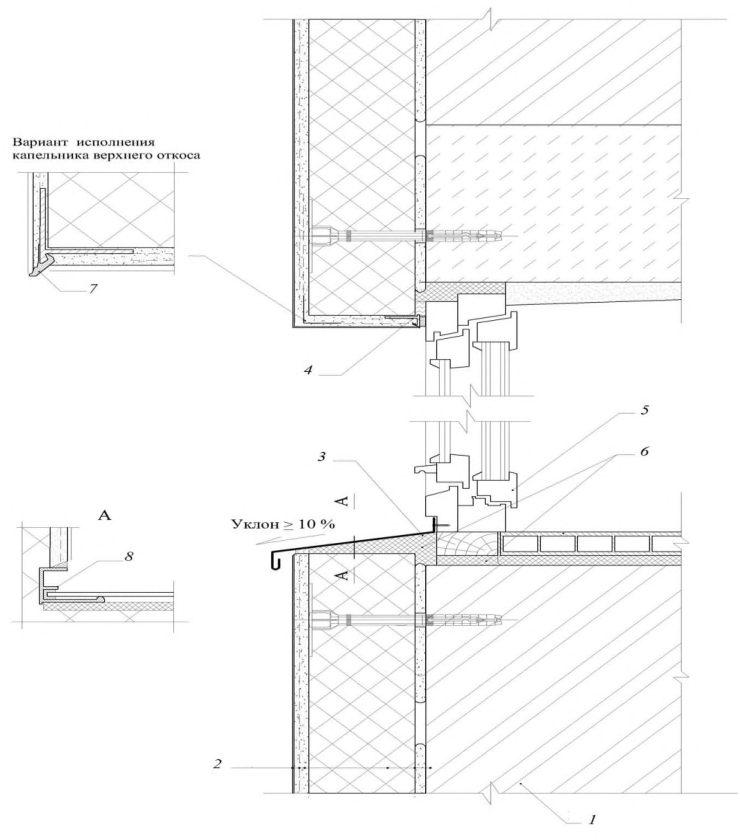

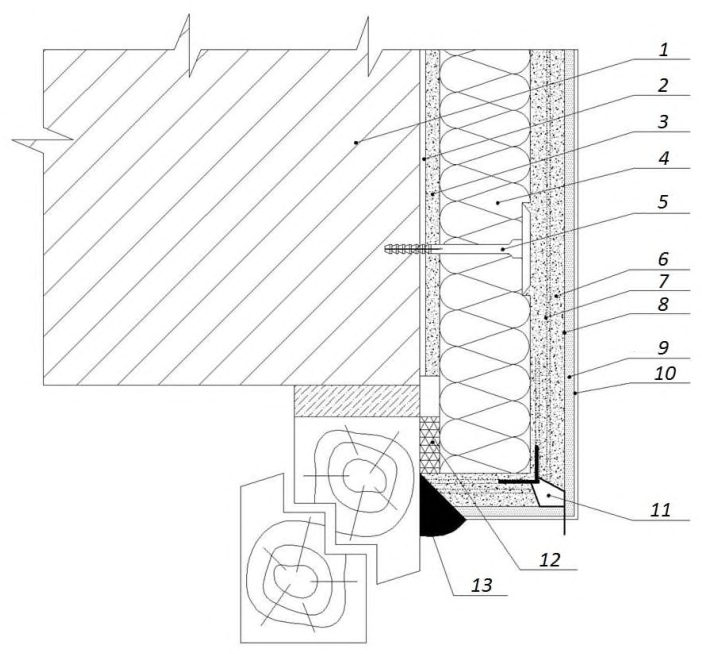

Рисунок 7.8 - Устройство примыкания СФТК к оконному блоку

* Согласно проекту.

** Слева направо: стена здания, клеевой слой, теплоизоляционный слой, армированный базовый штукатурный слой, декоративно-защитный финишный слой.

СП 293.1325800.2017

Примечание - Допускается определять общее сопротивление паропроницанию штукатурных слоев в соответствии с ГОСТ 25898.

В анкерах с тарельчатым дюбелем следует использовать нижеперечисленные типы распорных элементов:

• стальной распорный элемент (забивного или завинчивающегося типа) с защитным антикоррозионным покрытием, имеющим пластиковую термоголовку (если конструкцией тарельчатого дюбеля не предусмотрена изолирующая заглушка);
• стальной распорный элемент (забивного или завинчивающегося типа) с защитным антикоррозионным покрытием, если конструкцией тарельчатого дюбеля предусмотрена изолирующая заглушка, выполняющая функцию терморазрыва;
• композиционный распорный элемент на основе синтетических смол, наполненных искусственными или природными волокнами.

Таблица 7.1 Технические требования к анкерам с тарельчатым дюбелем

Примечания

1 Приведенные в настоящей таблице характеристики должны быть подтверждены соответствующими протоколами испытаний, входящими в состав технической документации системодержателя.

2 При диаметре распорного элемента менее 4,1 мм допустимость применения изделия должна быть подтверждена соответствующими протоколами испытаний.

3 При производстве изделия допускается использовать только новое сырье. При изготовлении может быть добавлен только тот же переработанный материал из применяемых марок полимера (например, литник), полученный в процессе изготовления данного изделия.

A применение в тяжелом бетоне марки B20 и выше, плотностью не менее 1800 кг/м³;

B применение в основаниях из полнотелых штучных материалов марки по прочности М100 и выше;

C применение в основаниях из пустотелых или перфорированных штучных материалов марки по прочности М100 и выше;

D применение в бетоне с легким заполнителем марки по прочности B7,5 и выше, плотностью не менее 1200 кг/м³;

E применение в ячеистом бетоне автоклавного твердения марки B2,5 и выше, плотностью не менее 400 кг/м³.

Примечание - Область применения анкера с тарельчатым дюбелем должна быть указана в технической документации на изделие. Допускаются комбинации разных категорий применения.

Полученное в результате значение расчетного вытягивающего усилия F р должно быть больше, чем минимальный показатель, приведенный в таблице 7.2.

Таблица 7.2 Минимальные значения вытягивающего усилия анкеров с тарельчатым дюбелем

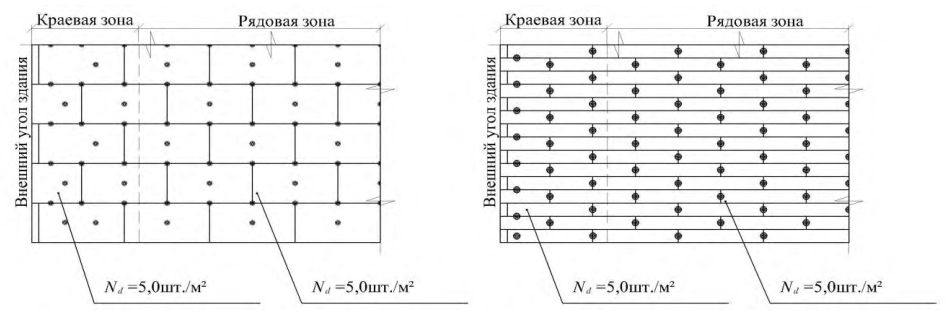

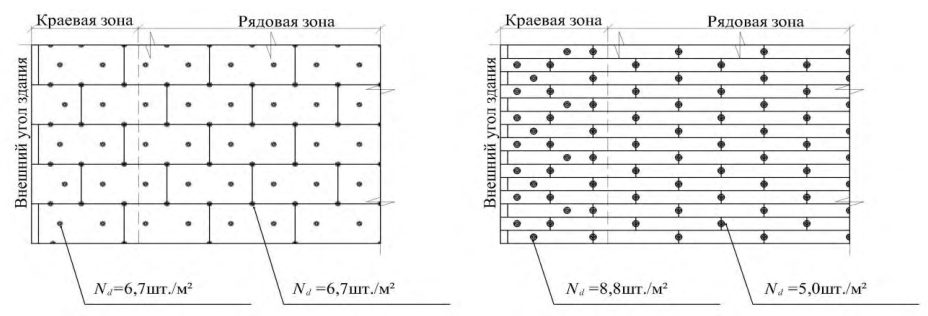

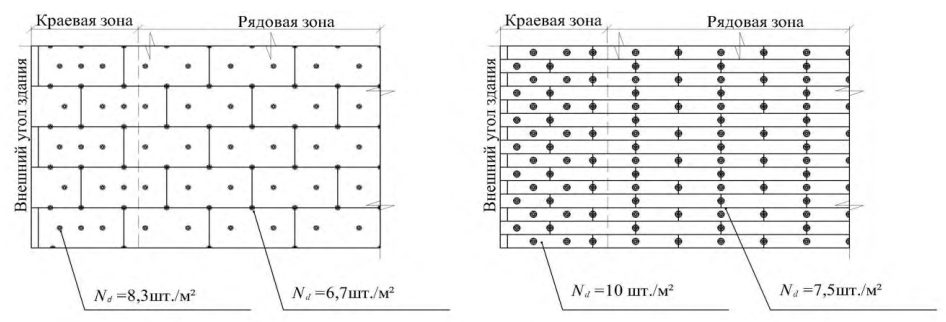

Пример раскладки теплоизоляционных плит размерами 1000×600

Пример раскладки теплоизоляционных плит размерами 1000×200

Пример фрагмента теплоизоляции стен выше отм. + 40,0 от уровня отмостки здания

Пример фрагмента теплоизоляции стен до отм. + 40,0 от уровня отмостки здания

Пример фрагмента теплоизоляции стен до отм. +16,0 от уровня отмостки здания

Nd - фактическое количество анкеров с тарельчатым дюбелем на 1 м² теплоизоляционного слоя из условий принятой схемы. Nd = Np /Sp , где Np число анкеров с тарельчатым дюбелем в проекции теплоизоляционной плиты по плоскости, шт.; Sp -площадь поверхности теплоизоляционной плиты, м²

Рисунок 7.9 - Примеры схем установки тарельчатых анкеров в составе СФТК

8Правила устройства СФТК и приемки выполненных работ

8.1Общие положения

⧉❝8.1.1

Процесс производства работ по устройству СФТК должен обеспечивать строгое соответствие состава и последовательности выполняемых монтажных операций, приведенных в настоящем своде правил, требованиям проектной, технической, технологической документации, разработанной для конкретного объекта производства работ.

⧉❝8.1.2

Организацию и контроль качества работ по устройству СФТК следует осуществлять в соответствии с требованиями настоящего свода правил и СП 48.13330. Приемку работ осуществляют поэтапно с фиксацией выполнения этапа соответствующим актом, а также по окончании работ по устройству СФТК путем приемки выполненных работ заказчиком/генподрядчиком.

Примечание - Карта контроля за выполнением работ приведена в приложении Г.

⧉❝8.1.3

Организация работ по устройству СФТК включает следующие мероприятия:

• обеспечение заказчиком/генподрядчиком производителя работ утвержденной проектной документацией;
• обеспечение заказчиком/генподрядчиком производителя работ технической, технологической документацией по устройству СФТК, привязанной к конкретному объекту производства работ и утвержденной системодержателем;
• разработку производителем работ ППР на СФТК;
• оформление производителем работ разрешений и допусков на производство работ, назначение лиц, ответственных за контроль качества производства работ, и лиц, ответственных за соблюдение требований безопасности при их производстве;
• обучение, при необходимости, персонала исполнителя работ методам и правилам работ по устройству СФТК по программам, согласованным с системодержателем, и оформление допусков на производство работ;
• обеспечение объекта строительства подъездными путями, электро- и водоснабжением, системой связи, помещениями бытового обслуживания, складом для приобъектного хранения строительных материалов;
• организацию поставки на объект строительства оборудования, конструкций, материалов и готовых изделий и их складирования;
• подготовку производителем работ ППР на установку строительных лесов (при их использовании) и иных средств подмащивания.

⧉❝8.1.4

До момента начала работ по устройству СФТК должны быть полностью завершены следующие работы:

• монтаж кровельного покрытия;
• монтаж оконных и дверных блоков
• устройство козырьков и покрытий над входами, балконами и т. п.;
• внутренние отделочные работы с использованием строительных растворов.

⧉❝8.1.5

Перед началом работ по монтажу СФТК необходимо выполнить соответствующие мероприятия по приемке-передаче фасада к отделке с учетом требований СП 70.13330 с обязательным составлением акта приемки-передачи фасада под отделку (приложение Д).

8.1.5.1 При приемке-передаче фасада под отделку его состояние оценивается уполномоченными представителями заказчика/генподрядчика и производителя работ (таблица 8.1). Выявленные недостатки фиксируют и устраняют.

Таблица 8.1 Требования к оценке состояния фасада при его приемкепередаче под отделку

Этап выполнения фасадных работ	Технические требования	Метод оценки, вид регистрации
Подготовка поверхности основания (очистка, грунтование, выравнивание поверхностей)	Контроль выполнения основания на соответствие требованиям СП 70.13330. Контроль работ в соответствии с перечнем недостатков, выявленных в процессе приемки- передачи фасадов под установку СФТК	Акт приемки-передачи фасада под отделку (форма акта приведена в приложении Д). Акт освидетельствования скрытых работ на подготовку основания (форма акта приведена в приложении Е)

8.1.5.2 Основание для устройства СФТК должно быть:

• очищено от остатков строительного раствора, загрязнений (пыли, мела и т. д.), цементных и известковых налетов;
• очищено от ржавчины с обязательной обработкой антикоррозионной грунтовкой металлических деталей, закрываемых теплоизоляционным слоем;
• при необходимости очищено от грибков, лишайников, мхов, плесени (с обработкой пораженных участков противогрибковыми и бактерицидными составами);
• обработано укрепляющим грунтом (если это предусмотрено проектной документацией и (или) технической документацией системодержателя).

8.1.5.3 С основания должны быть удалены все осыпающиеся и непрочные участки, а дефекты поверхности основания глубиной более 10 мм - заполнены ремонтными штукатурными составами.

8.1.5.4 Основание перед монтажом СФТК также должно быть проверено на наличие отклонений от плоскости. Неровности, превышающие допустимые значения (таблица 8.2), подлежат выравниванию строительным раствором (впадины) либо удалению механическим способом (выступы). При значительных отклонениях от плоскости (более 20 мм) на значительных площадях фасада (более 10 м² ) работы по выравниванию фасада проводят как отдельный вид работ, по окончании которого состояние основания повторно оценивается уполномоченными представителями заказчика/генподрядчика и производителя работ. Составляют акт приемки-передачи фасадов под установку СФТК.

8.1.5.5 На каждом объекте производства работ по установке СФТК следует осуществлять проверку несущей способности основания на соответствие значениям, принятым в проекте. Проверка основания по несущей способности на вырыв анкера осуществляется профильной организацией в соответствии с требованиями настоящего свода правил, действующих нормативных документов и технической документации.

Для проведения натурных испытаний привлекают организацию, аккредитованную в порядке, предусмотренном действующим законодательством Российской Федерации. По результатам проведения натурных испытаний системодержателю или иному лицу, ответственному за производство работ по установке СФТК, выдают протокол испытаний с заключением о правильности выбора типа и числа анкеров с тарельчатым дюбелем, достаточности его физико-механических свойств для применения для имеющегося основания, глубины его анкеровки и др.

⧉❝8.1.6

Устройство СФТК на объекте строительства необходимо выполнять в соответствии с проектной документацией и положениями настоящего свода правил.

⧉❝8.1.7

Устройство СФТК выполняется в последовательности, предусмотренной технологической картой на производство работ и календарным планом работ, разработанными в составе ППР с учетом обоснованного совмещения отдельных видов работ в соответствии с требованиями настоящего свода правил, технической и технологической документацией системодержателя.

⧉❝8.1.8

Контроль выполнения фасадных работ должен осуществляться специалистами, профильными подразделениями производителя работ или по договору профильными организациями, оснащенными техническими средствами, обеспечивающими необходимую достоверность и полноту контроля в соответствии с положениями настоящего свода правил. Работы по устройству СФТК сопровождаются указанными специалистами с фиксацией отдельных их этапов и оформлением соответствующих актов (приложение Ж).

⧉❝8.1.9

Нарушения, выявленные в ходе контроля за работами по устройству СФТК, а также рекомендуемые меры по их устранению следует фиксировать по форме предписания контроля качества строительно-монтажных работ (приложение И).

⧉❝8.1.10

Устройство СФТК допускается производить при температуре окружающего воздуха в зоне производства работ от 5 °С до 30 °С. В процессе производства работ по устройству СФТК необходимо предусматривать меры, препятствующие воздействию прямых солнечных лучей и атмосферных осадков на поверхность фасада.

Примечание -Допускается выполнение работ в условиях пониженной и отрицательной температуры атмосферного воздуха (до минус 10 °С) при условии соблюдения дополнительных мер по обеспечению требуемого температурного-влажностного режима на участке производства работ по 8.3.

⧉❝8.1.11

Устройство СФТК осуществляется со строительных лесов и других средств подмащивания по ГОСТ 24258. Строительные леса следует устанавливать в соответствии с ППР, разработанным для объекта производства работ по устройству СФТК, на непросадочные основания по ГОСТ 27321 (например, из железобетонных дорожных плит с уплотненным песком основанием) на расстоянии от наружной стены, равном толщине теплоизоляционного слоя, увеличенной на 25-30 см (до 50 см максимум).

⧉❝8.1.12

Сборку конструкций строительных лесов проводят согласно паспорту изготовителя, защитные ограждения монтируют как с внешней стороны конструкции, так и с внутренней. Над входами в здание выполняют монтаж временных навесов по ГОСТ 27321. Для удобства монтажа СФТК строительные леса должны быть установлены (рисунок 8.1) с запуском за углы здания на расстоянии не менее 2 м. Для защиты, устанавливаемой СФТК от солнечного излучения и атмосферных осадков, строительные леса должны быть укрыты на участке выполнения работ с помощью ветровлагозащитной сетки или пленки.

Примечание - В случае невозможности установки строительных лесов допускается проводить монтаж СФТК с навесных строительных люлек и строительных подъемников. При этом ППР на устройство СФТК в обязательном порядке согласовывают с заказчиком/генеральным подрядчиком, уполномоченными органами строительного надзора и системодержателем.

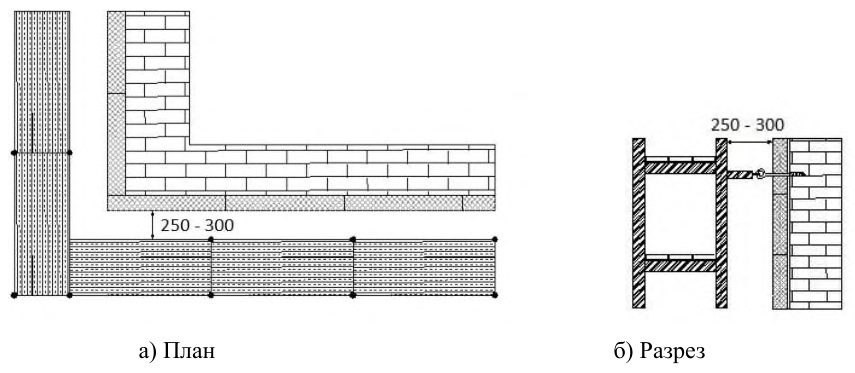

Рисунок 8.1 - Схема установочных параметров строительных лесов

8.2Правила производства работ по устройству СФТК

8.2.1 Устройство СФТК осуществляют в такой последовательности:

• монтаж теплоизоляционного слоя, включая монтаж цокольного (стартового) профиля (если иное не предусмотрено ППР) и установка анкеров с тарельчатым дюбелем;
• устройство базового штукатурного слоя, армированного фасадной стеклосеткой, включая установку усиливающих элементов и профилей;
• устройство декоративно-защитного финишного слоя с последующей его окраской или без нее, включая устройство выравнивающего слоя и его грунтование (если иное не предусмотрено ППР).

После устройства декоративно-защитного финишного слоя проводят установку оконных отливов, герметизацию швов и примыканий, а также заделку мест крепления строительных лесов.

Примечание - Устройство (монтаж) декоративных архитектурных элементов, предусмотренных проектной документацией для установки на фасадах объекта производства работ (за исключением случаев, когда декоративные элементы формируются за счет изменения толщины теплоизоляционного слоя), а также установка на фасадах объекта производства работ дополнительного оборудования (кондиционеры, приборы освещения и т. п.), предусмотренная проектной документацией, не относятся к работам по устройству СФТК.

⧉❝8.2.2

Параметры, контролируемые на этапах устройства СФТК, указаны в таблице 8.2.

⧉❝8.2.3

Монтаж теплоизоляционного слоя осуществляют в три последовательных этапа:

• установка цокольного (стартового) профиля (в случае, если это предусмотрено проектной документацией);
• приклеивание (установка) теплоизоляционных плит к строительному основанию;
• механическая фиксация приклеенных теплоизоляционных плит с помощью анкеров с тарельчатым дюбелем.

8.2.3.1 Монтаж цокольного профиля (рисунок 8.2) выполняется с плотным примыканием к строительному основанию в точках крепления посредством установки соответствующих по толщине пластмассовых дистанционных прокладок. Зазор между основанием и цокольным профилем заполняют монтажной полиуретановой пеной. Цокольные профили устраивают встык с применением пластмассового соединительного элемента. Не допускается соединение цокольных профилей внахлест. На углах здания цокольный профиль формируется с помощью двух косых надрезов и последующего сгиба.

1 - основание; 2 - соединительный элемент цокольного профиля; 3 - опорный цокольный профиль; 4 - анкер с дюбелем; 5 - дистанционная прокладка

Рисунок 8.2 - Установка цокольного профиля

8.2.3.2 Приклеивание теплоизоляционных плит к строительному основанию осуществляют с помощью клеевых составов. Клеевые составы приготовляют в соответствии с технической документацией системодержателя. Нанесение клеевого состава на теплоизоляционные плиты проводят с помощью кельмы полосой шириной от 50 до 80 мм и толщиной от 10 до 30 мм по всему периметру с отступлением от краев от 20 до 30 мм и дополнительным нанесением от трех до шести пятен клеевого состава на центральную часть плоскости плиты. Допускается также механизированное нанесение клеевого состава.

Примечание - Полоса клеевого состава, наносимого по контуру плиты, должна иметь разрывы для исключения образования воздушных пробок.

Таблица 8.2 Контролируемые параметры при устройстве СФТК

Этап выполнения фасадных работ	Технические требования	Метод оценки, вид регистрации
Установка цокольного (стартового) профиля (если его применение предусмотрено проектной документацией)	Зазоры между основанием и профилем: - не более 1 мм/м	Измерительный, на каждые 50-100 м² поверхности покрытия
Приклеивание теплоизоляционных плит с последующим механическим креплением анкерами с тарельчатым дюбелем	Ширина швов между плитами - не более 2 мм. Отклонения плоскости изоляции: - по горизонтали ± 2 мм/2 м; - по вертикали ± 2 мм/2 м. Размер уступов между плитами не должен превышать 1,5 мм. Контроль количества и типа установленных анкеров с тарельчатым дюбелем, а также их целостности, местоположения и отсутствия подвижности анкера. Тарельчатый диск анкера, термоголовка распорного элемента или заглушка не должны выступать из плоскости теплоизоляционного слоя. Выступающие элементы анкера должны быть размещены заподлицо в плоскости теплоизоляции либо утоплены относительно плоскости не более 2 мм	Акт освидетельствования скрытых работ на устройство и крепление теплоизоляционного слоя (форма акта приведена в приложении Е)

Окончание таблицы 8.2

Этап выполнения фасадных работ	Технические требования	Метод оценки, вид регистрации
Нанесение базового штукатурного слоя, армированного фасадной стеклосеткой (армирование угловых зон и примыканий, армирование плоскости)	Контроль качества штукатурного слоя на соответствие требованиям СП 71.13330 Контроль толщины армированного базового слоя: - не менее 3 мм	Измерительный, на каждые 50-100 м² поверхности покрытия. Акт освидетельствования скрытых работ (форма акта приведена в приложении Е): - на армирование проемов и углов, откосов дверных и оконных проемов; - установку дополнительных армирующих профилей и дополнительных стеклосеток; - монтаж армированного базового штукатурного слоя
Нанесение декоративно- защитного финишного слоя с подготовкой (нанесение выравнивающего слоя, грунтовка) и последующей окраской	Контроль качества штукатурного слоя на соответствие требованиям СП 71.13330 Контроль суммарной толщины слоев, расположенных поверх теплоизоляционного слоя: - не более 10 мм	Измерительный, на каждые 50-100 м² поверхности покрытия. Акт освидетельствования скрытых работ (форма акта приведена в приложении Е): - на устройство выравнивающего слоя; - грунтование поверхности. Акт приемки выполненных работ (форма акта приведена в приложении Ж)

• 8.2.3.3 Площадь адгезионного контакта клеевого состава с основанием после установки теплоизоляционной плиты в проектное положение должна составлять не менее 40 %.

Примечание - Плиты из минеральной каменной ваты с волокнами, расположенными перпендикулярно ее внешней поверхности (ламельные изделия), устанавливают на сплошной слой клеевого состава и фиксируют анкерами с тарельчатым дюбелем из расчета два анкера на плиту.

8.2.3.4 После нанесения клеевого состава плиту устанавливают в проектное положение. Установку теплоизоляционных плит проводят снизу вверх, начиная от стартового цокольного профиля (если его применение предусмотрено проектной документацией) горизонтальными рядами, с перевязкой вертикальных швов в каждом ряду не менее 100 мм. На внешних и внутренних углах следует выполнять порядовую перевязку теплоизоляционных плит.

8.2.3.5 На углах оконных и дверных проемов устанавливают теплоизоляционные плиты с угловым вырезом таким образом, чтобы стыки швов с примыкающими плитами находились на расстоянии не менее 150 мм от угла проема. В случае устройства оконных и дверных блоков в плоскости основания теплоизоляционные плиты устанавливают с напуском на коробку блока не менее чем на 20 мм. Предварительно по периметру коробки должна быть наклеена уплотнительная полиуретановая лента или специальный пластиковый примыкающий профиль. Дренажные отверстия в оконных и дверных блоках следует оставить свободными.

8.2.3.6 Если оконные и дверные блоки утоплены по отношению к плоскости фасада, а откос подлежит утеплению, то сначала устанавливают теплоизоляционные плиты основной плоскости фасада с необходимым напуском вовнутрь проема, а затем подготовленные по размеру заготовки приклеивают на откосы. Предварительно по периметру коробки наклеивают уплотнительную полиуретановую ленту или специальный пластиковый примыкающий профиль.

8.2.3.7 Теплоизоляционные плиты следует устанавливать вплотную друг к другу, а в случае возникновения зазоров более 2 мм их необходимо заполнить материалом теплоизоляционного слоя. Не допускается заполнение шва между установленными теплоизоляционными плитами клеевым или базовым составами.

8.2.3.8 Швы между теплоизоляционными плитами следует располагать на расстоянии не менее 100 мм от края выступа на плоскости основания или от границы различных стеновых материалов основания.

8.2.3.9 Порядок устройства противопожарных рассечек регламентирован разделом 7 и должен быть отражен в ППР.

Примечание - Каждый элемент противопожарной рассечки следует крепить не менее чем двумя анкерами с тарельчатым дюбелем.

⧉❝8.2.4

Механическое крепление теплоизоляционных плит анкерами с тарельчатым дюбелем допускается выполнять в два этапа. На первом этапе на период твердения клеевого состава выполняют установку анкеров с тарельчатым дюбелем в рабочее (неполное проектное) положение (без окончательной забивки или затяжки стального распорного элемента). При этом следует устанавливать не менее 50 % анкеров. На втором этапе после полного высыхания клеевого состава все анкеры с тарельчатым дюбелем устанавливают в проектное положение.

8.2.4.1 Количество, схему установки и тип анкеров с тарельчатым дюбелем следует определять в соответствии со схемой, указанной в проектной документации. Процесс установки анкеров с тарельчатым дюбелем должен быть описан в ППР.

8.2.4.2 Тарельчатый диск дюбеля после его установки в проектное положение должен быть неподвижным (не допускаются вращение вокруг оси и перемещение перпендикулярно плоскости теплоизоляционного слоя) и должен плотно утапливаться в теплоизоляционный слой без выступов над поверхностью. Расстояние от оси установки анкера с тарельчатым дюбелем до краевых зон основания (угол здания, граница проема) должно быть не менее 100 мм. При забивании (завинчивании) распорного стального элемента должна быть исключена возможность повреждения анкера с тарельчатым дюбелем. Поврежденный анкер с тарельчатым дюбелем должен быть заменен.

8.2.4.3 Правильность установки теплоизоляционного слоя контролируют в соответствии с требованиями таблицы 8.2 настоящего свода правил. По окончании работ по его установке составляют акты освидетельствования скрытых работ по форме, приведенной в приложении Е.

⧉❝8.2.5

Устройство армированного базового штукатурного слоя начинают только после полного высыхания клеевого состава и набора его прочности (сроки выдержки до начала работ определяются ППР). Оно включает следующие виды работ:

• установка усиливающих элементов и профилей, выполняемая до начала устройства армированного базового штукатурного слоя;
• устройство армированного базового штукатурного слоя, осуществляемое в одну или две технологические операции.

Примечание - Перечень элементов усиления и схема их установки должны быть указаны в проектной документации.

8.2.5.1 Элементы усиления (пластиковые уголки со стеклосеткой и др.) следует устанавливать встык по отношению друг к другу с нахлестом сетки в местах стыка друг на друга минимум на 100 мм. Все прочие элементы усиления (профили примыкания, деформационные профили и др.) должны быть установлены до начала работ по устройству армированного базового штукатурного слоя (если иное не предусмотрено ППР).

Примечание - Дополнительные фрагменты фасадной стеклосетки и усиливающие элементы СФТК устанавливают на слой базового армирующего состава и утапливают в него.

8.2.5.2 Устройство армированного базового штукатурного слоя и установку усиливающих элементов (профилей) осуществляют с помощью базовых штукатурных составов. Способ приготовления базового штукатурного состава и метод его нанесения, сроки выдержки до последующих операций, а также метод укладки (утапливания) в него фасадной стеклосетки при устройстве армированного базового штукатурного слоя должны быть указаны в технологической карте производства работ в составе ППР.

8.2.5.3 Устройство армированного базового штукатурного слоя начинают после начала схватывания нанесенного базового состава, на который установлены дополнительные элементы усиления СФТК.

8.2.5.4 Устройство армированного базового штукатурного слоя необходимо проводить в следующем порядке: а) на теплоизоляционный слой ровным слоем толщиной 3-4 мм или зубчатым инструментом (шпатель, терка) с зубом 10 мм наносят базовый состав. Поверхность МВП перед нанесением клеевого (базового) раствора грунтуют тонким слоем (до 0,5 мм) того же самого клеевого (базового) раствора с помощью гладкого стального шпателя.

В случае использования других видов теплоизоляции грунтование поверхности допускается не выполнять; б) приготовленный рулон рядовой фасадной стеклосетки разматывают между стеной и строительными лесами на всю длину подготовленной поверхности, прислоняют к нанесенному базовому составу и утапливают. Сразу же после этого укладывают следующее полотно сетки, как указано выше, с нахлестом на предыдущее не менее чем на 100 мм; в) полотно рядовой фасадной стеклосетки утапливают в базовый состав таким образом, чтобы он проходил через ее ячейки и выступал над ней не менее чем на 1 мм; г) после укладки рядовой фасадной стеклосетки поверхность базового армированного штукатурного слоя затирают так, чтобы сетка не была видна (при этом допускается одновременное локальное нанесение дополнительного выравнивающего слоя базового штукатурного состава толщиной 1-2 мм методом «мокрое по мокрому»); д) в местах примыкания армированного базового штукатурного слоя к оконным и дверным блокам кельмой снимают фаску под углом 45° до уплотнительной ленты; е) после начала твердения базового состава наносят (если иное не предусмотрено ППР) дополнительный слой базового штукатурного состава (при этом суммарная толщина армированного базового штукатурного слоя не должна превышать размера, предусмотренного проектной документацией и указанного в технической документации системодержателя и протоколах испытания СФТК, предоставляемых им); ж) после окончательного твердения базового штукатурного состава неровности на его поверхности удаляют с помощью инструмента, предусмотренного ППР; и) базовый слой покрывают слоем грунта (если это предусмотрено ППР).

Примечание - Запрещается наносить базовый штукатурный состав по фасадной стеклосетке, уложенной (закрепленной) непосредственно на теплоизоляционный слой.

8.2.5.5 При использовании для армирования цоколя здания в составе армированного базового штукатурного слоя дополнительных рядовых фасадных стеклосеток, усиленных или панцирных стеклосеток, последние укладывают встык без нахлеста. Второй слой фасадной стеклосетки укладывают с нахлестом 100 мм. Дополнительные сетки укладывают поверх рядовых в порядке, предусмотренном ППР.

8.2.5.6 Правильность устройства армированного базового штукатурного слоя контролируют в соответствии с требованиями таблицы 8.2. По окончании работ по устройству армированного базового слоя составляются акты освидетельствования скрытых работ по форме, приведенной в приложении Е.

⧉❝8.2.6

Устройство декоративно-защитного финишного слоя начинают только после полного высыхания базового состава и набора его прочности (сроки выдержки базового слоя до последующих операций определяются ППР). Оно включает следующие виды работ:

• устройство выравнивающего слоя и его грунтование (если иное не предусмотрено ППР);
• устройство декоративно-защитного финишного слоя;
• окраска декоративно-защитного финишного слоя (если иное не предусмотрено ППР).

8.2.6.1 Устройство выравнивающего слоя осуществляют с помощью выравнивающих шпаклевочных составов. Их способы приготовления и методы нанесения должны быть указаны в ППР.

Примечание -Допускается выполнять устройство выравнивающего слоя с использованием базовых составов, если это предусмотрено технической документацией системодержателя.

8.2.6.2 Устройство выравнивающего слоя начинают только после полного высыхания базового состава и набора его прочности (сроки выдержки выравнивающего слоя до последующих операций определяются ППР).

СП 293.1325800.2017

Примечание - Если ППР предусмотрено грунтование поверхности базы перед началом работ по устройству выравнивающего слоя, то нанесение выравнивающих составов начинают после полного высыхания грунта.

8.2.6.3 Выравнивающий шпаклевочный состав наносят за один раз толщиной не более 2 мм. После его окончательного твердения неровности на поверхности удаляют с помощью специализированного инструмента, предназначенного для таких видов работ.

Примечание - Если ППР предусмотрено грунтование поверхности выравнивающего слоя перед началом работ по устройству декоративно-защитного финишного слоя, то нанесение грунта начинают после окончательного твердения выравнивающих шпаклевочных составов.

8.2.6.4 Правильность устройства выравнивающего слоя контролируют в соответствии с требованиями таблицы 8.2 настоящего свода правил. По окончании работ по его устройству составляются акты освидетельствования скрытых работ по форме, приведенной в приложении Е.

8.2.6.5 Декоративный состав наносят на основание за один раз вручную с помощью стальных терок. Толщина наносимого слоя должна соответствовать максимальному размеру зерна минерального заполнителя состава. Фактура слоя формируется до начала схватывания (твердения) декоративного состава с помощью пластиковых терок или иного инструмента (в случае применения структурных штукатурных составов).

8.2.6.6 Работы на одной поверхности СФТК выполняют непрерывно, от верхнего угла вниз, опускаясь ступенчато по схеме «лестница». В этом случае ступень одного яруса лесов должна опережать ступень соседнего яруса на 1,5-2 м.

8.2.6.7 В случае приостановки работы, предусмотренной ППР, по границе в месте обрыва декоративно-защитного финишного слоя наносят самоклеящуюся малярную ленту. Затем наносят декоративный состав, формируют структуру слоя и удаляют малярную ленту вместе с остатками нанесенного состава. При возобновлении работ край участка с нанесенным слоем закрывают самоклеящейся малярной лентой. Ленту удаляют сразу после формирования структуры слоя на новом участке производства работ до момента начала схватывания (твердения) декоративного состава.

8.2.6.8 Для исключения отличия по цвету между различными участками декоративно-защитного финишного слоя на поверхности одного фасада здания используют окрашенные в массе декоративные составы одной отпускной партии. При работе материалами из разных партий рекомендуется перемешать объем в одной большой емкости или стыковать материал на разных плоскостях.

8.2.6.9 Устройство окрасочного слоя начинают только после полного высыхания декоративно-защитного финишного слоя (сроки выдержки декоративно-защитного финишного слоя до последующих операций определяются ППР).

8.2.6.10 Перед началом работ поверхности, не предназначенные под покраску (например, окна, двери и др.), должны быть закрыты защитной пленкой. Строительные леса должны быть очищены от мусора, а участок, на котором производятся работы, должен быть защищен ветровлагозащитной пленкой.

8.2.6.11 Окрасочные составы наносят вручную равномерно не менее чем за два прохода способом, указанным в ППР. Плоскость одного фасада здания окрашивается полностью. Для исключения отличия по цвету между различными участками окрасочного слоя на поверхности одного фасада здания используют колерованную краску одной отпускной партии. При работе материалами из разных партий рекомендуется перемешать объем в одной большой емкости или стыковать материал на разных плоскостях. В случае приостановки работы, предусмотренной ППР, проводят мероприятия, аналогичные указанным в 8.2.6.7

Примечание - В случае механизированного нанесения краски процесс ее нанесения должен быть указан в ППР.

8.2.6.12 Правильность устройства декоративно-защитного финишного слоя контролируют в соответствии с требованиями таблицы 8.2. При производстве работ по его устройству составляют акты освидетельствования скрытых работ по форме, приведенной в приложении Е.

⧉❝8.2.7

Декоративно-защитный финишный слой из штучных материалов выполняют в соответствии с проектной документацией. Для выполнения этого вида работ в составе ППР разрабатывают отдельный раздел, который согласовывают с заказчиком/генподрядчиком и системодержателем.

8.2.7.1 Декоративно-защитный финишный слой из штучных материалов укладывают по усиленному армированному базовому слою, выполняемому из базовых штукатурных составов, соответствующих классу надежности СФТК по применению не ниже СК0 по ГОСТ Р 56707, на специализированные клеевые составы класса не ниже С2 по ГОСТ Р 56387, поставляемые системодержателем.

8.2.7.2 Если армированный базовый слой усиливают дополнительной рядовой фасадной стеклосеткой, поставляемой системодержателем, то должна быть предусмотрена установка дополнительных анкеров с тарельчатым дюбелем, которые устанавливают сквозь оба слоя рядовой фасадной стеклосетки.

8.2.7.3 Дополнительные анкеры устанавливают сразу в проектное положение после утапливания второго слоя рядовой фасадной стеклосетки. Количество и тип анкеров в этом случае задаются в проектной документации, но не менее 2 шт./м² .

8.2.7.4 При использовании для усиления армированного базового слоя усиленных стеклосеток номинальной массой на единицу площади более 200 г/м² нанесение базового состава, утапливание стеклосетки и установку анкеров с тарельчатым дюбелем проводят последовательно без технологических перерывов. В этом случае анкеры с тарельчатым дюбелем устанавливают сквозь сетку сразу в проектное положение.

8.2.7.5 Выравнивание армированного базового штукатурного слоя перед устройством декоративно-защитного финишного слоя из штучных материалов ведут базовыми составами в соответствии с 8.2.5.4.

8.2.7.6 По истечении технологического перерыва, предусмотренного ППР (но не ранее чем через 24 ч), приступают к установке (приклейке) элементов декоративно-защитного финишного слоя из штучных материалов (керамической, клинкерной плитки и др.).

8.2.7.7 Специализированные клеевые составы наносят сплошным слоем как на армированный базовый слой (толщиной 2-3 мм), так и на тыльную поверхность приклеиваемого штучного материала (1-2 мм).

8.2.7.8 Элементы декоративно-защитного финишного слоя устанавливают в проектное положение, обеспечивая их 100 %-ный контакт с базовым слоем. Минимальная ширина шва между штучными материалами должна быть не менее 10 мм.

8.2.7.9 Процесс устройства декоративно-защитного финишного слоя должен быть отражен в технологической карте в составе ППР. При производстве работ по его устройству составляют акты освидетельствования скрытых работ по форме, приведенной в приложении Е.

⧉❝8.2.8

По окончании работ по устройству СФТК, параллельно с демонтажем строительных лесов, выполняют заделку мест крепления строительных лесов, в процессе которой проемы в системе заполняют теплоизоляционным материалом, аналогичным материалу теплоизоляционного слоя, используемого при устройстве СФТК на объекте производства работ. Теплоизоляционный материал устанавливают на сплошной слой клеевого состава без зазора с основным теплоизоляционным слоем. При устройстве армированного базового слоя рядовую фасадную стеклосетку укладывают с нахлестом не менее 100 мм на базу, выполненную на основной поверхности. Порядок проведения работ по заделке мест крепления строительных лесов должен быть указан в технологической карте, являющейся частью ППР.

⧉❝8.2.9

Подоконные отливы устанавливают в соответствии с проектной документацией. Зазоры между поверхностью СФТК и краями отливов заполняют фасадным герметиком. Тип герметика указывают в ППР. Не допускается нарушение целостности системы в процессе установки оконных отливов.

⧉❝8.2.10

По окончании установки на фасадах объекта производства работ дополнительного оборудования (кондиционеры, приборы освещения и т. п.) должна быть восстановлена целостность системы, а все примыкания элементов оборудования к СФТК должны быть герметизированы.

9Правила ремонта СФТК

• затекание дождевой воды внутрь СФТК;
• выцветание (обесцвечивание цветных декоративных и окрашенных поверхностей) и (или) высолы (белый налет на поверхности стен);
• сколы, трещины, расслоение или другое структурное ухудшение в штукатурных слоях СФТК;
• повреждение стен от механического воздействия;
• неровности, наплывы или другие дефекты, которые могут требовать исправлений.

• повреждения кровли и водосточной системы;
• нарушения тепловлажностного режима эксплуатации здания;
• отсутствие защитных упоров дверей, люков;
• разрушение или отсутствие герметизации зон примыкания коммуникаций и др.

• выявление снижения термического сопротивления наружных стен более чем на 15 % по отношению к требуемому сопротивлению теплопередаче ограждающей конструкции;
• накопление количества дефектов, зафиксированных в ходе проведения плановых осмотров, вследствие нарушения периодичности текущих ремонтов;
• наступление аварийной ситуации или стихийных бедствий, связанных с сильным повреждением фасада.

Примечания

1 Перед наступлением срока проведения первого и последующих капитальных ремонтов снижение уровня теплотехнических характеристик необходимо оценивать по ГОСТ Р 56623, теплопроводность отобранных проб материала теплоизоляционного слоя - по ГОСТ 7076, однородность температурных полей стен по фасаду - методом тепловизионного обследования по ГОСТ 26629. Для выполнения данных работ следует привлекать профильную организацию, имеющую соответствующий допуск или аккредитацию.

2 Капитальный ремонт следует проводить в соответствии с проектом, разработанным на основании обследования и классификации дефектов фасада, а также с учетом действующих нормативных документов и технической документации системодержателя.

АПриложение А. Типовые технические решения по проектированию СФТК

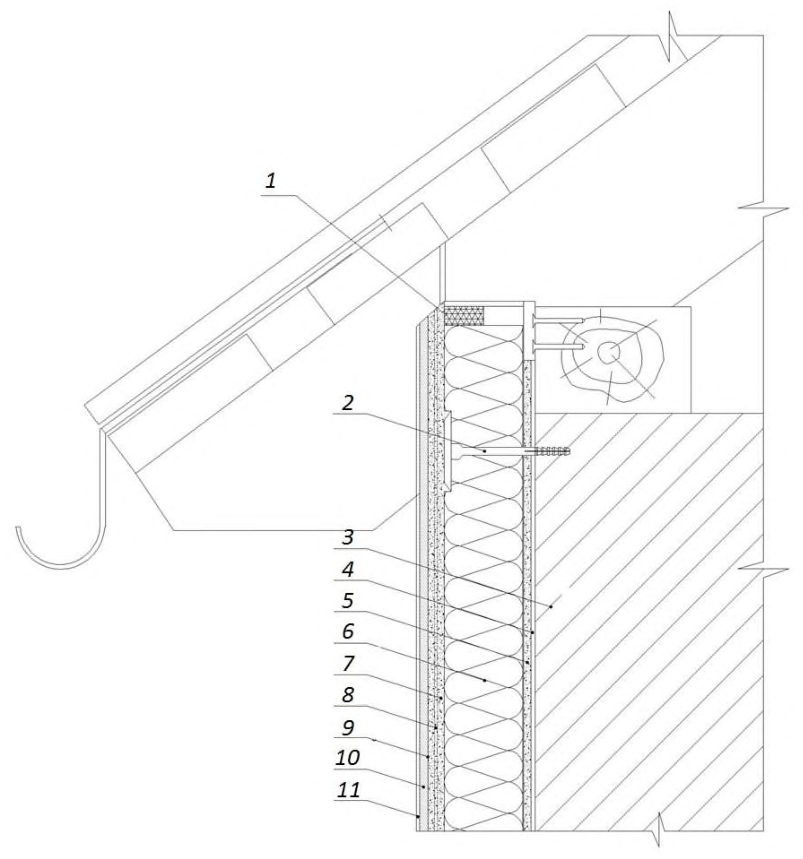

1 - уплотнительная лента или примыкающий профиль с уплотнительной лентой; 2 -анкер с тарельчатым дюбелем; 3 - основание; 4 - пропитывающий укрепляющий грунт*; 5 -клеевой слой; 6 -теплоизоляционный слой; 7 -армированный базовый штукатурный слой; 8 -фасадная стеклосетка; 9 -адгезионный грунт*; 10 -декоративно-защитный финишный слой; 11 - окрасочный состав*

* Применяется при необходимости согласно документации системодержателя.

Рисунок А.1 - Примыкание системы к кровле

1 -основание; 2 -пропитывающий укрепляющий грунт*; 3 -клеевой слой; 4 - теплоизоляционный слой; 5 - анкер с тарельчатым дюбелем; 6 - армированный базовый штукатурный слой; 7 - фасадная стеклосетка; 8 - адгезионный грунт*; 9 -декоративно-защитный финишный слой; 10 -окрасочный состав*; 11 -уплотнительная лента или примыкающий профиль с уплотнительной лентой

* Применяется при необходимости согласно документации системодержателя.

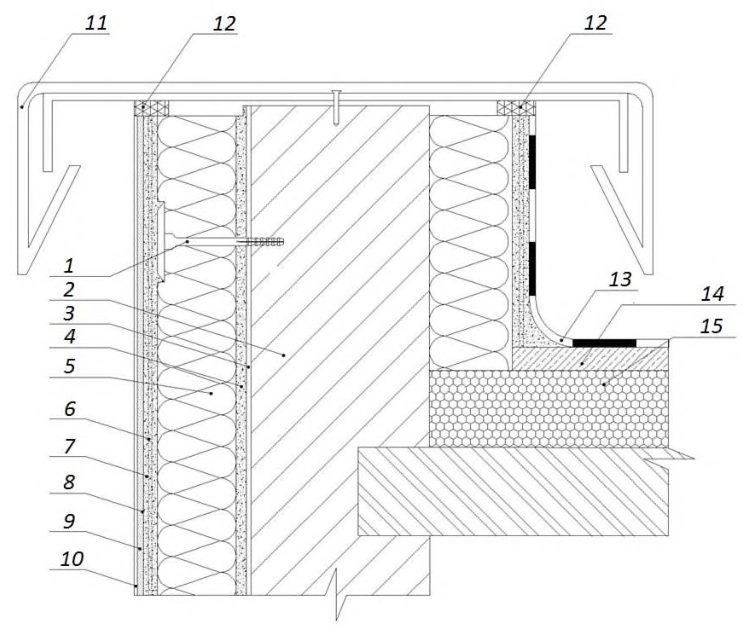

Рисунок А.2 - Примыкание системы к плоской кровле с выносным парапетом

1 - анкер с тарельчатым дюбелем; 2 - основание; 3 - пропитывающий укрепляющий грунт*; 4 - клеевой слой; 5 - теплоизоляционный слой; 6 - армированный базовый штукатурный слой; 7 - фасадная стеклосетка; 8 - адгезионный грунт*; 9 - декоративнозащитный финишный слой; 10 - окрасочный состав*; 11 - козырек парапета (по проекту); 12 - уплотнительная лента или примыкающий профиль с уплотнительной лентой; 13 -гидроизоляция; 14 - стяжка; 15 - теплоизоляционный слой

* Применяется при необходимости согласно документации системодержателя.

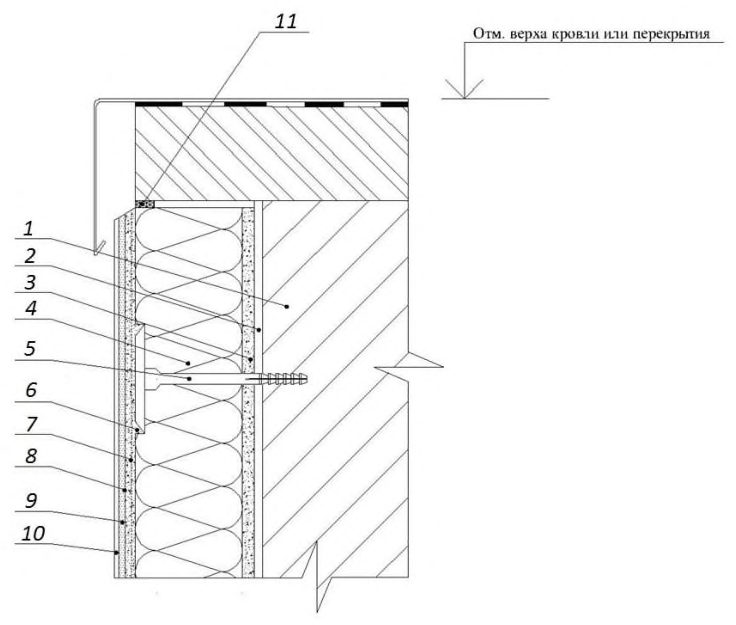

Рисунок А.3 - Завершение системы на парапете

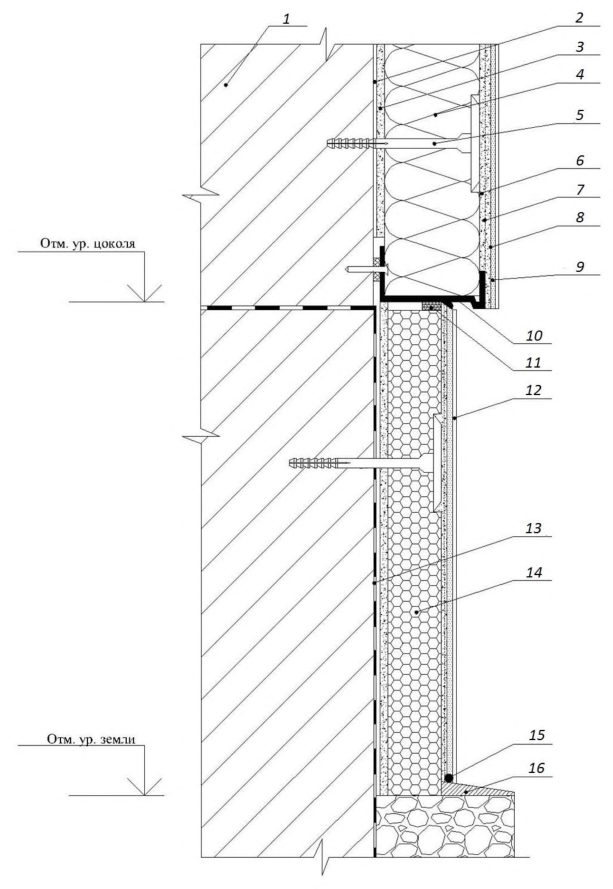

1 -основание; 2 -пропитывающий укрепляющий грунт*; 3 -клеевой слой; 4 - теплоизоляционный слой; 5 - анкер с тарельчатым дюбелем; 6 - армированный базовый штукатурный слой; 7 -фасадная стеклосетка; 8 -адгезионный грунт*; 9 -декоративно-защитный финишный слой; 10 - цокольный профиль; 11 - уплотнительная лента или примыкающий профиль с уплотнительной лентой; 12 - окрасочный состав*; 13 -гидроизоляция; 14 - теплоизоляционный слой из экструдированного пенополистирола; 15 -фасадный герметик; 16 - отмостка с подготовкой (по проекту)

* Применяется при необходимости согласно документации системодержателя.

Рисунок А.4 - Примыкание системы к утепляемому цоколю

1 - основание; 2 - пропитывающий укрепляющий грунт*; 3 - клеевой слой; 4 - теплоизоляционный слой; 5 - анкер с тарельчатым дюбелем; 6 - армированный базовый штукатурный слой; 7 - фасадная стеклосетка; 8 - адгезионный грунт*; 9 - фасадный герметик или примыкающий профиль с уплотнительной лентой; 10 - уплотнительная лента или полиуретановая пена; 11 - угловой профиль с фасадной стеклосеткой; 12 - окрасочный состав*; 13 - декоративно-защитный финишный слой

* Применяется при необходимости согласно документации системодержателя.

Рисунок А.5 - Примыкание системы сбоку к окнам (дверям), установленным в плоскости со стеной

1 - основание; 2 - пропитывающий укрепляющий грунт*; 3 - клеевой слой; 4 - теплоизоляционный слой; 5 - анкер с тарельчатым дюбелем; 6 - армированный базовый штукатурный слой; 7 - фасадная стеклосетка; 8 - адгезионный грунт*; 9 - декоративнозащитный финишный слой; 10 - окрасочный состав*; 11 - угловой профиль-капельник с фасадной стеклосеткой; 12 -уплотнительная лента или полиуретановая пена; 13 - фасадный герметик или примыкающий профиль с уплотнительной лентой

* Применяется при необходимости согласно документации системодержателя.

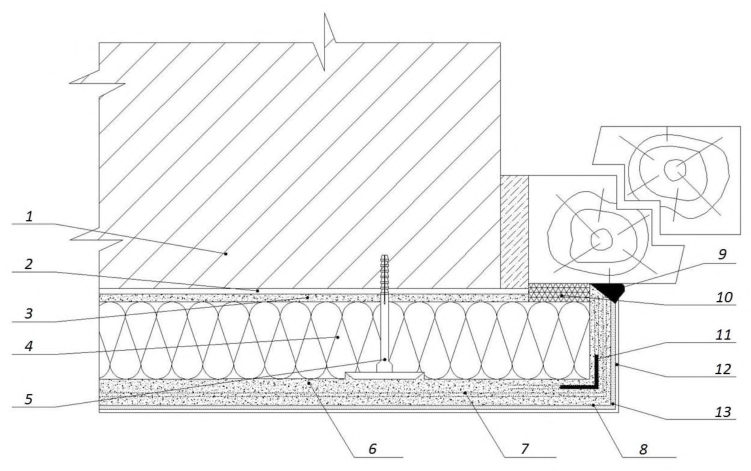

Рисунок А.6 - Примыкание системы сверху к окнам (дверям), установленным в плоскости со стеной

1 - фасадный герметик; 2 - уплотнительная лента; 3 - основание; 4 - пропитывающий укрепляющий грунт*; 5 - клеевой слой; 6 - теплоизоляционный слой; 7 - анкер с тарельчатым дюбелем; 8 - армированный базовый штукатурный слой; 9 - фасадная стеклосетка; 10 -адгезионный грунт*; 11 - декоративно-защитный финишный слой; 12 - окрасочный состав*

* Применяется при необходимости согласно документации системодержателя.

Рисунок А.7 - Примыкание системы к подоконному отливу

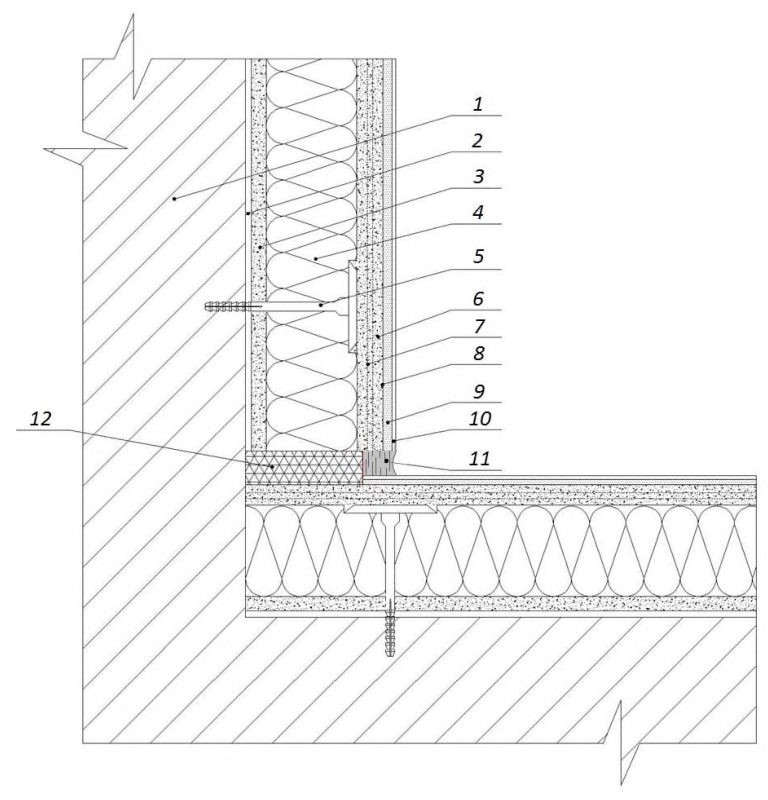

1 - основание; 2 - пропитывающий укрепляющий грунт*; 3 - клеевой слой; 4 - теплоизоляционный слой; 5 - анкер с тарельчатым дюбелем; 6 - армированный базовый штукатурный слой; 7 - фасадная стеклосетка; 8 - адгезионный грунт*; 9 - декоративнозащитный финишный слой; 10 - окрасочный состав*

* Применяется при необходимости согласно документации системодержателя.

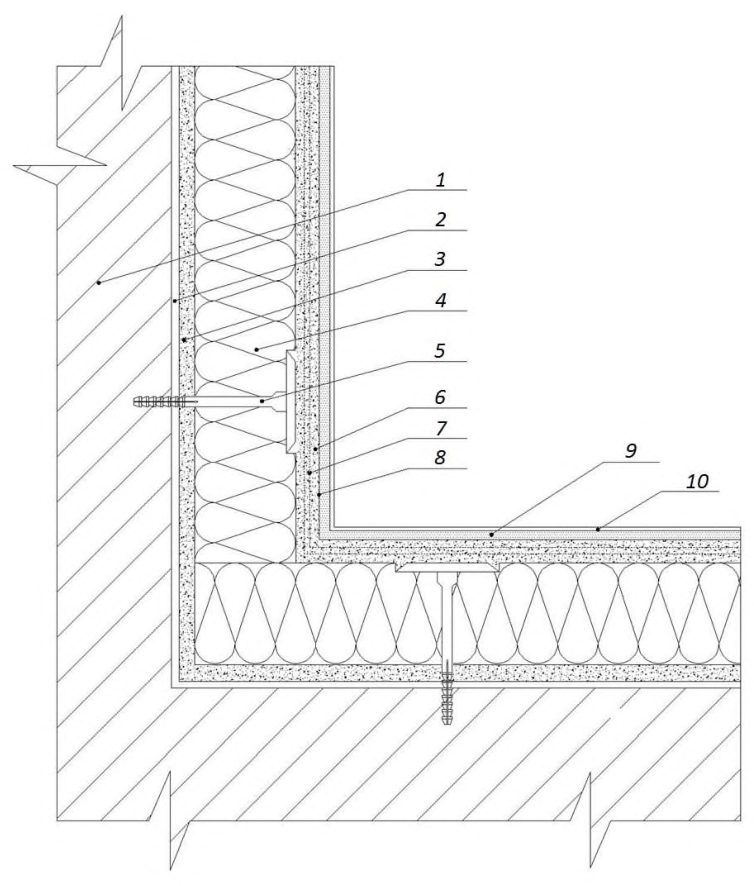

Рисунок А.8 - Установка системы на внутреннем углу здания

1 -основание; 2 -пропитывающий укрепляющий грунт*; 3 -клеевой слой; 4 - теплоизоляционный слой; 5 - анкер с тарельчатым дюбелем; 6 - армированный базовый штукатурный слой; 7 -фасадная стеклосетка; 8 -адгезионный грунт*; 9 -декоративно-защитный финишный слой; 10 - окрасочный состав*; 11 - угловой профиль с фасадной стеклосеткой

* Применяется при необходимости согласно документации системодержателя.

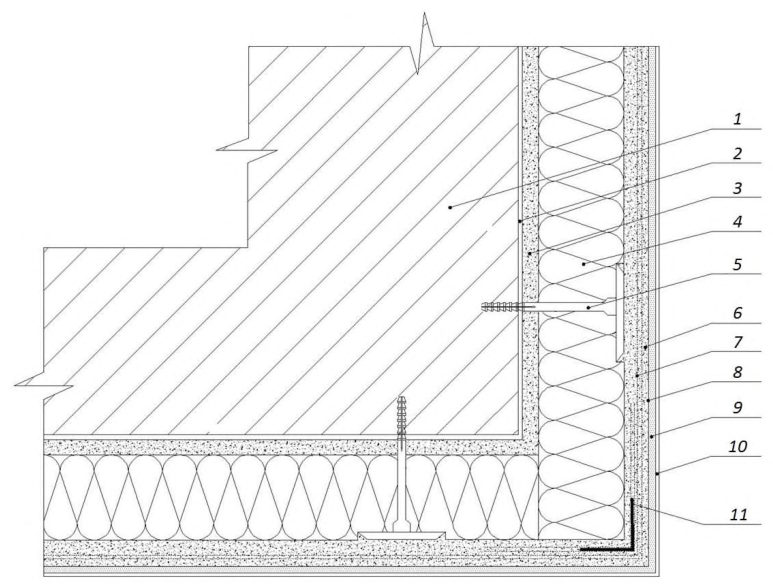

Рисунок А.9 - Установка системы на внешнем углу здания

1 - основание; 2 - пропитывающий укрепляющий грунт*; 3 - клеевой слой; 4 - теплоизоляционный слой; 5 - анкер с тарельчатым дюбелем; 6 - армированный базовый штукатурный слой; 7 - фасадная стеклосетка; 8 - адгезионный грунт*; 9 - декоративнозащитный финишный слой; 10 - окрасочный состав*; 11 - фасадный герметик или примыкающий профиль с уплотнительной лентой; 12 -уплотнительная лента или полиуретановая пена

* Применяется при необходимости согласно документации системодержателя.

Рисунок А.10 - Примыкание системы к существующей системе теплоизоляции

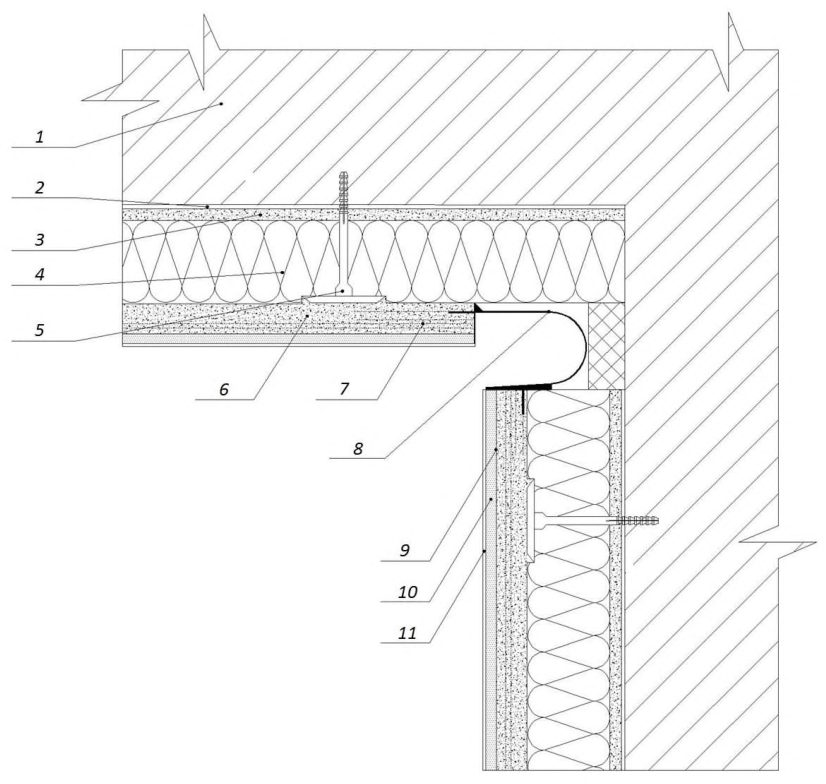

1 - основание; 2 - пропитывающий укрепляющий грунт*; 3 - клеевой слой; 4 - теплоизоляционный слой; 5 - анкер с тарельчатым дюбелем; 6 - армированный базовый штукатурный слой; 7 - фасадная стеклосетка; 8 - деформационный профиль; 9 - адгезионный грунт*; 10 - декоративно-защитный финишный слой; 11 - окрасочный состав*

* Применяется при необходимости согласно документации системодержателя.

Рисунок А.11 - Установка углового деформационного профиля

1 - облицовочный слой системы вентилируемого фасада; 2 - крепежный элемент системы вентилируемого фасада; 3 - уплотнительная лента или примыкающий профиль с уплотнительной лентой; 4 -торцевой профиль системы вентилируемого фасада; 5 -основание; 6 -пропитывающий укрепляющий грунт*; 7 -клеевой слой; 8 -теплоизоляционный слой; 9 - анкер с тарельчатым дюбелем; 10 - армированный базовый штукатурный слой; 11 - фасадная стеклосетка; 12 - адгезионный грунт*; 13 - декоративнозащитный финишный слой; 14 - окрасочный состав*

* Применяется при необходимости согласно документации системодержателя.

Рисунок А.12 - Примыкание системы к конструкции вентилируемого фасада

1 - армированный базовый штукатурный слой; 2 -фасадная стеклосетка; 3 -адгезионный грунт*; 4 - декоративно-защитный финишный слой; 5 - анкер с тарельчатым дюбелем; 6 - основание; 7 - пропитывающий укрепляющий грунт*; 8 - клеевой слой; 9 - теплоизоляционный слой; 10 - окрасочный состав*; 11 - крепежный элемент системы вентилируемого фасада; 12 - облицовочный слой системы вентилируемого фасада

* Применяется при необходимости согласно документации системодержателя.

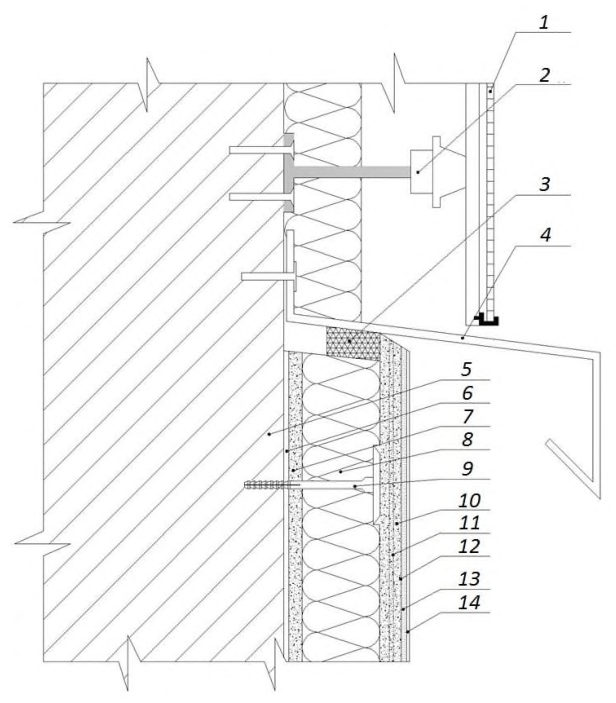

Рисунок А.13 - Примыкание системы к конструкции вентилируемого фасада на внутренних углах

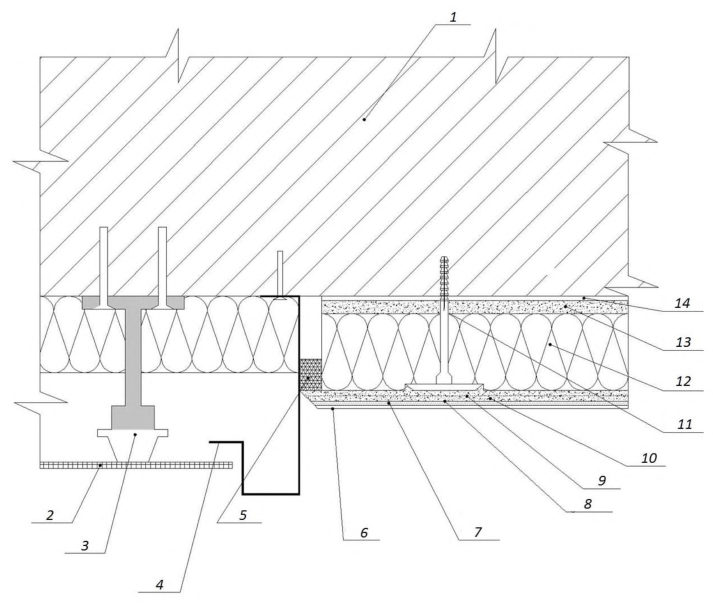

1 - основание; 2 - облицовочный слой системы вентилируемого фасада; 3 - крепежный элемент системы вентилируемого фасада; 4 - торцевой профиль системы вентилируемого фасада; 5 - уплотнительная лента или примыкающий профиль с уплотнительной лентой; 6 -окрасочный состав*; 7 - декоративно-защитный финишный слой; 8 - адгезионный грунт*; 9 -фасадная стеклосетка; 10 -армированный базовый штукатурный слой; 11 -анкер с тарельчатым дюбелем; 12 - теплоизоляционный слой; 13 - клеевой слой; 14 - пропитывающий укрепляющий грунт*

* Применяется при необходимости согласно документации системодержателя.

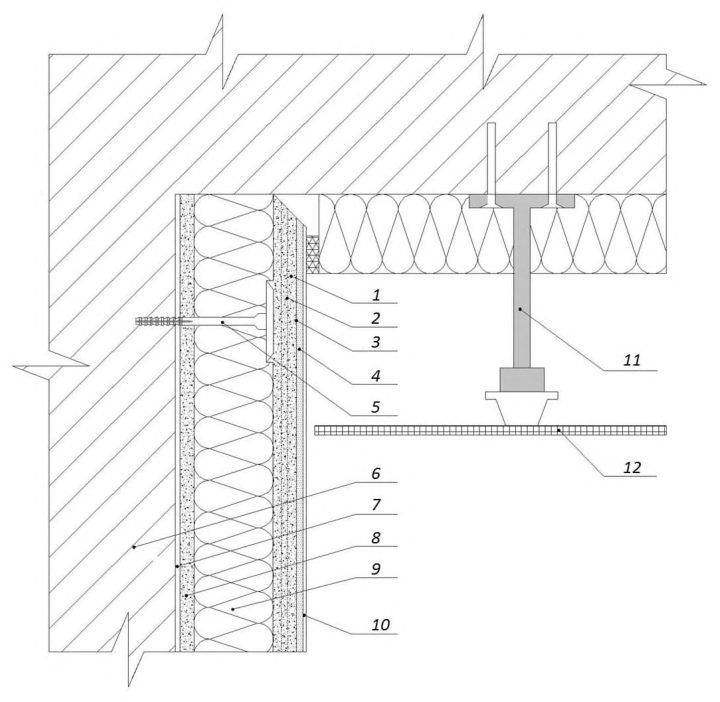

Рисунок А.14 - Примыкание системы к конструкции вентилируемого фасада сбоку

БПриложение Б. Методика определения вытягивающего усилия анкерного крепления СФТК

Б.1 В настоящем приложении установлены основные положения проведения и обработки результатов натурных испытаний по определению среднего значения нагрузки и расчетного сопротивления анкера с тарельчатым дюбелем вытягивающему усилию из основания (анкерного крепления СФТК).

Б.5Обработка результатов

Б.5.1 Характеристики несущей способности анкера с тарельчатым дюбелем определяют исходя из единичных значений разрушающей нагрузки.

Б.5.2 Из ряда полученных единичных значений вытягивающего усилия исключают значения, отличающиеся от среднего более чем на 20 %.

Б.5.3 В серии оставшихся единичных результатов испытаний Ni , кH, рассчитывают среднее значение нагрузки N , среднее квадратическое отклонение единичных значений нагрузки S , кН, и коэффициент вариации v , %, по формулам:

где Ni - единичное значение нагрузки в серии результатов испытаний, кН; n

• число результатов в серии испытаний.
• Б.5.4 Расчетное сопротивление тарельчатого анкера вытягивающему усилию из основания F р, кН, по результатам натурных испытаний определяют по формуле

где N - среднее значение разрушающей нагрузки, определяемое в серии результатов испытаний по формуле (Б.1), кН; t - коэффициент Оуэна, соответствующий нижней границе несущей способности анкера с обеспеченностью 0,95 при достоверности 90 %, принимаемый по таблице Б.1; m - коэффициент надежности по материалу, характеризующий, в том числе, среднее соотношение между разрушающей нагрузкой и нагрузкой, соответствующей окончанию зоны упругих деформаций. Для тарельчатых анкеров значение коэффициента m принимают равным 5.

Таблица Б.1 Значения коэффициента t

Число единичных результатов испытаний, принятых в расчете n	Значение коэффициента t
5	3,400
6	3,091
7	2,894
8	2,755
9	2,649
10	2,568
11	2,503
12	2,448
13	2,403
14	2,363
15	2,329

• Б.5.5 Результаты испытаний оформляют протоколом, в котором должна быть приведена следующая информация:
• наименование и реквизиты организации, проводившей испытания;
• наименование и реквизиты заказчика проведения испытаний;
• основание для проведения испытаний;
• ответственные исполнители;
• место проведения испытаний;
• дата проведения испытаний;
• температура окружающей среды;
• тип и материал основания;
• визуальная оценка состояния основания;
• марка, тип и длина анкера с тарельчатым дюбелем;
• глубина заделки анкера с тарельчатым дюбелем в основание;
• метод сверления отверстия (ударный/безударный), диаметр бура;
• марка средства измерений;
• единичные результаты испытаний;
• среднее арифметическое значение нагрузки;
• среднее квадратическое отклонение и коэффициент вариации;
• расчетное сопротивление анкера с тарельчатым дюбелем вытягивающему усилию из основания;
• подписи лиц, ответственных за проведение испытаний.

ВПриложение В. Методика расчета требуемого количества анкеров с тарельчатым дюбелем на единицу площади СФТК

В.1 Настоящая методика основана на СП 20.13330 и устанавливает основные положения расчета требуемого количества анкеров с тарельчатым дюбелем на единицу площади СФТК. Расчет выполняют в целях обеспечения надежности крепления фасадной системы к строительному основанию; расчет включает:

• определение расчетного сопротивления анкера с тарельчатым дюбелем вытягивающему усилию из основания;
• расчет пиковой ветровой нагрузки, воздействующей на конструкцию СФТК;
• расчет требуемого количества анкеров с тарельчатым дюбелем на единицу площади СФТК.

В.2 Определение расчетного сопротивления анкера с тарельчатым дюбелем вытягивающему усилию из основания выполняют по результатам натурных испытаний согласно приложению Б.

В.3 Расчет пиковой ветровой нагрузки, воздействующей на конструкцию СФТК, выполняется согласно положениям В.3.1-В.3.4.

В.3.1 При определении надежности крепления СФТК рассматривают пиковые воздействия ветровой нагрузки, направленные на отрыв фасадной системы от конструкции здания.

В.3.2 Пиковую ветровую нагрузку w+ (-), кПа, рассчитывают с точностью до второго знака после запятой по формуле w+

где w 0 - нормативное значение давления ветра, кПа, принимаемое по таблице В.1 в зависимости от ветрового района в местности расположения здания. Ветровые районы принимают по СП 20.13330.2016 (приложение Ж, карта 2); ze - эквивалентная высота,м; k ( ze ) и ζ (ze ) -коэффициенты, учитывающие изменения давления и пульсаций давления ветра соответственно на высоте ze , определяются по таблице В.2; cp -пиковые значения аэродинамических коэффициентов, для прямоугольных в плане зданий допускается принимать:

• в рядовой зоне фасада ср = -1,2;
• в угловой зоне, равной 1/10 части длины фасада, ср = -2,2.

Для остальных типов строения зданий коэффициент ср определяют согласно СП 20.13330; v+ (-) - коэффициент корреляции ветровой нагрузки, для стен площадью более 20 м² принимают равным 0,65.

Таблица В.1 Нормативное значение давление ветр а w 0

Таблица В.2 Значения коэффициентов k ( ze ) и ζ( ze )

Таблица В.3 Значения ze

Примечание z - высота расчетной точки от поверхности земли; h - высота здания; d - размер здания (без учета его стилобатной части) в направлении, перпендикулярном расчетному направлению ветра (поперечный размер).

В.3.3 При расчете по таблице В.2 принимают следующие типы местности:

А - открытые побережья морей, озер и водохранилищ, сельские местности, в том числе с постройками высотой менее 10 м, пустыни, степи, лесостепи, тундра;

В - городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м;

С - городские районы с плотной застройкой зданиями высотой более 25 м.

В.3.4 Сооружение считается расположенным в местности данного типа, если эта местность сохраняется с наветренной стороны сооружения на расстоянии 30 h - при высоте сооружения h до 60 м и на расстоянии 2 км - при h > 60 м.

В.4 Расчет требуемого количества анкеров с тарельчатым дюбелем на единицу площади СФТК, шт./м² , выполняют с учетом расчетных ветровых нагрузок, действующих на СФТК, и расчетного сопротивления анкеров с тарельчатым дюбелем вытягивающему усилию из основания по формуле

Ndm

где w+ (-) - пиковая ветровая нагрузка, кПа (кН/м² ), определяемая по формуле (В.1);

F рч -расчетное сопротивление анкера с тарельчатым дюбелем вытягивающему усилию из основания, кН, согласно приложению Б.

• В.5 Полученные значения Ndm округляют в большую сторону до первого знака после запятой. Если полученное по формуле (В.2) значение Ndm ниже минимально допускаемого значения Ndm = 5, принимают конечный результат согласно минимальному допуску.
• В.6 Примеры расчета требуемого количества анкеров с тарельчатым дюбелем на единицу площади СФТК для объектов, расположенных в различных ветровых районах

В.6.1 Пример расчета требуемого количества на единицу площади СФТК с комбинированной теплоизоляцией анкеров с тарельчатым дюбелем с расчетным сопротивлением тарельчатого анкера вытягивающему усилию из основания 0,2 кН, для прямоугольного в плане здания высотой 40 м (ветровой район III, тип местности B).

Исходные данные:

• нормативное значение давления ветра w 0 = 0,38 кПа;
• эквивалентная высота здания ze = 40 м;
• коэффициент изменения давления ветра k(ze) = 1,1;
• коэффициент пульсаций давления ветра ζ(ze ) = 0,8;
• пиковые значения аэродинамических коэффициентов:
• в рядовой зоне фасада ср = -1,2;
• в угловой зоне ср = -2,2;
• коэффициент корреляции ветровой нагрузки v+ (-) =0,65;
• расчетное сопротивление анкера с тарельчатым дюбелем вытягивающему усилию из основания F р = 0,2 кН.

Расчет пиковой ветровой нагрузки на фасад здания:

• пиковая ветровая нагрузка для рядовой зоны здания согласно формуле (В.1) составляет:

• пиковая ветровая нагрузка для угловой зоны здания согласно формуле (В.1) составляет:

Расчет требуемого количества тарельчатых анкеров на единицу площади СФТК:

• для рядовой зоны фасада здания требуемое количество тарельчатых анкеров на единицу площади СФТК согласно формуле (В.2) составляет:

Согласно требованию настоящего свода правил принимают минимально допустимое значение Ndm = 5 шт./м² ;

• для угловой зоны фасада здания требуемое количество тарельчатых анкеров на единицу площади СФТК согласно формуле (В.2) составляет:

В.6.2 Пример расчета требуемого количества на единицу площади СФТК с теплоизоляцией из минераловатных плит анкеров с тарельчатым дюбелем с расчетным сопротивлением тарельчатого анкера вытягивающему усилию из основания 0,25 кН, для прямоугольного в плане здания высотой 40 м, расположенного на открытом побережье (ветровой район IV, тип местности А).

Исходные данные:

• нормативное значение давления ветра w 0 = 0,48 кПа;
• эквивалентная высота здания ze = 40 м;
• коэффициент изменения давления ветра k ( ze ) = 1,5;
• коэффициент пульсаций давления ветра ζ( ze ) = 0,62;
• пиковые значения аэродинамических коэффициентов:
• в рядовой зоне фасада ср = -1,2;
• в угловой зоне ср = -2,2;
• коэффициент корреляции ветровой нагрузки v + (-) = 0,65;
• расчетное сопротивление анкера с тарельчатым дюбелем вытягивающему усилию из основания F р = 0,25 кН.

Расчет пиковой ветровой нагрузки на фасад здания:

• пиковая ветровая нагрузка для рядовой зоны здания согласно формуле (В.1) составляет:

• пиковая ветровая нагрузка для угловой зоны здания согласно формуле (В.1) составляет:

Расчет требуемого количества анкеров с тарельчатым дюбелем на единицу площади СФТК:

• для рядовой зоны фасада здания требуемое количество анкеров с тарельчатым дюбелем на единицу площади СФТК согласно формуле (В.2) составляет:

Согласно требованию настоящего свода правил принимают минимально допустимое значение Ndm = 5 шт./м² ;

• для угловой зоны фасада здания требуемое количество анкеров с тарельчатым дюбелем на единицу площади СФТК согласно формуле (В.2) составляет:

ГПриложение Г. Карта контроля соблюдения требований по устройству СФТК

КАРТА КОНТРОЛЯ

выполненных работ по устройству системы фасадной теплоизоляционной композиционной с наружными штукатурными слоями и требования к их результатам

(наименование организации - производителя работ)

ОГРН _____________ ИНН______________ Номер свидетельства о допуске_____________

(сведения об объекте)

(основание для проведения проверки)

(наименование организации, проводящей проверку)

Тип проверки (нужное подчеркнуть):

Выездная

Документарная

Таблица Г.1 Состав карты контроля

Продолжение таблицы Г.1

Продолжение таблицы Г.1

Продолжение таблицы Г.1

Продолжение таблицы Г.1

Продолжение таблицы Г.1

Продолжение таблицы Г.1

Продолжение таблицы Г.1

Продолжение таблицы Г.1

Продолжение таблицы Г.1

Продолжение таблицы Г.1

Продолжение таблицы Г.1

Окончание таблицы Г.1

Заключение (нужное подчеркнуть):

1. Требования проектной документации и нормативных документов соблюдены в полном объеме.

2. Требования проектной документации и нормативных документов соблюдены не в полном объеме.

Рекомендации по устранению выявленных несоответствий:

Приложения: _________________ на ____ л.

Настоящая карта составлена в двух экземплярах, по одному экземпляру для каждой стороны.

Подписи лиц, проводивших проверку:

(наименование организации)

(должность)

(Ф.И.О.)

(подпись)

(наименование организации)

(должность)

(Ф.И.О.)

(подпись)

(наименование организации)

(должность)

(Ф.И.О.)

(подпись)

Подпись ответственного представителя проверяемой организации

(наименование организации)

(должность)

(Ф.И.О.)

(подпись)

Дата «___» ____________ 20__ г.

ДПриложение Д. Форма акта приемки-передачи фасада под отделку

г._______________ __________________

(дата) на объекте:

(наименование здания, сооружения) в осях: на отм.: по адресу:

(район застройки, квартал, улица, № дома и корпуса)

Комиссия в составе уполномоченных представителей: генеральной подрядной организации/заказчика

(наименование организации)

(должность, Ф.И.О.)

(должность, Ф.И.О.) субподрядной организации

(наименование организации)

(должность, Ф.И.О.)

(должность, Ф.И.О.) провела осмотр стен, проемов, различных узлов примыканий, в том числе кровли, парапетов, примыкающей территории строительной площадки, и составила настоящий акт о нижеследующем:

• 1 При контроле качества стен по СП 70.13330.2012 установлено:________________
• 2 Примыкания кровли, парапетов:
• 3 Заполнение оконных и дверных проемов:
• 4 Примыкающая территория строительной площадки:

Решение комиссии

Представители:

генеральной подрядной организации/заказчика

(подпись)

(Ф.И.О.)

(подпись)

(Ф.И.О.) субподрядной организации

(подпись)

(Ф.И.О.)

(подпись)

(Ф.И.О.)

ЕПриложение Е. Форма акта освидетельствования скрытых работ

г._______________ __________________

(дата)

(наименование работ) на объекте:

(наименование здания, сооружения) в осях: на отм.: по адресу:

(район застройки, квартал, улица, № дома и корпуса)

Комиссия в составе представителей (должность, наименование организации, Ф.И.О.): авторского надзора

• технического надзора заказчика
• генеральной подрядной организации
• субподрядной организации провела осмотр работ, выполненных

, и составила настоящий акт о нижеследующем:

• 1 К освидетельствованию и приемке предъявлены следующие работы:________________
• 2 Работы выполнены по проектно-сметной документации:
• 3 При выполнении работ применены:
• 4 Работы выполнены в период с по

Решение комиссии

Работы выполнены в соответствии с проектно-сметной документацией, стандартами, сводами правил и отвечают требованиям их приемки. На основании изложенного разрешается производство последующих работ:

Представители:

• авторского надзора

(подпись)

(Ф.И.О.)

• технического надзора заказчика

(подпись)

(Ф.И.О.)

• генеральной подрядной организации

(подпись)

(Ф.И.О.)

• субподрядной организации

(подпись)

(Ф.И.О.)

ЖПриложение Ж. Форма акта приемки выполненных работ

г._______________ __________________

(дата) на объекте:

_

(наименование здания, сооружения) в осях: на отм.: по адресу:

(район застройки, квартал, улица, № дома и корпуса)

Комиссия в составе представителей (должность, наименование организации, Ф.И.О.): _______

• авторского надзора__________________________________________________________
• технического надзора заказчика
• генеральной подрядной организации
• субподрядной организации провела осмотр работ, выполненных и составила настоящий акт о нижеследующем:

_,

• 1 К освидетельствованию и приемке предъявлены следующие работы:____________
• 2 Работы выполнены по проектно-сметной документации:
• 3 Работы выполнены в период с по

Решение комиссии

Работы выполнены в соответствии с проектно-сметной документацией, стандартами, сводами правил и отвечают требованиям приемки

С ЗАМЕЧАНИЯМИ/БЕЗ ЗАМЕЧАНИЙ (ненужное вычеркнуть)

Представители:

• авторского надзора

(подпись)

(Ф.И.О.)

• технического надзора заказчика

(подпись)

(Ф.И.О.)

• генеральной подрядной организации

(подпись)

(Ф.И.О.)

• субподрядной организации

(подпись)

(Ф.И.О.)

__

__

__ на объекте: в осях: по адресу:

Представитель технического надзора заказчика/авторского надзора/генеральной подрядной организации: (нужное подчеркнуть)

(наименование организации, должность, Ф.И.О.) совместно с представителем подрядной организации:

(наименование организации, должность, Ф.И.О.) провел осмотр работ, выполненных

На основании проведенного осмотра предложены к выполнению следующие мероприятия:

(подпись)

(подпись)

(Ф.И.О.)

(Ф.И.О.)

ИПриложение И. Форма предписания контроля качества строительно-монтажных работ

г._______________ __________________

(дата)

(наименование здания, сооружения) на отм.:

(район застройки, квартал, улица, № дома и корпуса)

__

Таблица К.1

КПриложение К. Положения по ремонту СФТК

Продолжение таблицы К.1

Продолжение таблицы К.1

Продолжение таблицы К.1

Продолжение таблицы К.1

Окончание таблицы К.1

Библиография

1. [1] Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»
2. [2] Федеральный закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
3. [3] Федеральный закон от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений»
4. [4] Постановление Правительства Российской Федерации от 25 апреля 2012 г. № 390 «О противопожарном режиме»
5. [5] Постановление Правительства Российской Федерации от 16 февраля 2008 г. № 87 «О составе разделов проектной документации и требованиях к их содержанию»
6. [6] Приказ Министерства энергетики Российской Федерации от 13 января 2003 г. № 6 «Об утверждении Правил технической эксплуатации электроустановок потребителей»
7. [7] Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 26 декабря 2006 г. № 1128 «Об утверждении и введении в действие Требований к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требований, предъявляемых к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения»
8. [8] СП 11-105-97 Инженерно-геологические изыскания для строительства. Часть I. Общие правила производства работ
