СП 367.1325800.2017 «Здания жилые и общественные. Правила проектирования естеств»

6.1Выбор значений КЕО

где е р -расчетный коэффициент естественной освещенности;

Е кр - критическая наружная освещенность.

6.2Проектирование естественного освещения

• характеристика и разряд зрительных работ;
• группа административного района, в котором предполагается строительство здания;
• нормированное значение КЕО e н с учетом характера зрительных работ и светоклиматических особенностей места расположения зданий;
• требуемая равномерность естественного освещения;
• продолжительность использования естественного освещения в течение суток для различных месяцев года с учетом назначения помещения, режима работы и светового климата местности;
• необходимость защиты помещения от слепящего действия солнечного света.

• 1-й этап: определение требований к естественному освещению помещений, выбор систем освещения, выбор типов световых проемов и светопропускающих материалов, выбор средств для ограничения слепящего действия прямого солнечного света, учет ориентации здания и световых проемов по сторонам горизонта;
• 2-й этап: выполнение предварительного расчета естественного освещения помещений (определение необходимой площади световых проемов), уточнение параметров световых проемов и помещений;
• 3-й этап: выполнение проверочного расчета естественного освещения помещений, определение помещений, зон и участков, имеющих недостаточное по нормам естественное освещение, определение требований к дополнительному искусственному освещению помещений, зон и участков с недостаточным естественным освещением, определение требований к эксплуатации световых проемов;
• 4-й этап: внесение необходимых корректив в проект естественного освещения и повторный проверочный расчет (при необходимости).

• назначение и принятое архитектурно-планировочное, объемнопространственное и конструктивное решение здания;
• требования к естественному освещению помещений, вытекающие из особенностей технологии производства и зрительной работы;
• климатические и светоклиматические особенности места строительства;
• экономичность естественного освещения (по энергетическим затратам).

• требования к естественному освещению помещений;
• назначение, архитектурно-планировочное, объемнопространственное и конструктивное решение здания;
• ориентацию здания по сторонам горизонта;
• климатические и светоклиматические особенности места строительства;
• необходимость защиты помещений от инсоляции;
• степень загрязнения воздуха.

• ориентации световых проемов по сторонам горизонта;
• направления солнечных лучей относительно человека в помещении, имеющего фиксированную линию зрения (ученик за партой, оператор за компьютером);
• рабочего времени суток и года в зависимости от назначения помещения;
• разницы между солнечным временем, по которому построены солнечные карты, и декретным временем, принятым на территории Российской Федерации.

При выборе средств для защиты от слепящего действия прямого солнечного света следует руководствоваться требованиями строительных норм и правил по проектированию жилых и общественных зданий (СП 54.13330, СП 118.13330).

7.1Общие положения

Совмещенное освещение помещений жилых и общественных зданий допускается предусматривать в случаях, когда это требуется по условиям выбора рациональных объемно-планировочных или градостроительных решений, за исключением жилых комнат домов и общежитий, гостиных и номеров гостиниц, спальных помещений санаториев и домов отдыха, групповых и игровых помещений дошкольных образовательных организаций, палат лечебно-профилактических учреждений.

Примечания

1 Совмещенным освещением называют освещение, при котором в светлое время суток одновременно используются естественный и искусственный свет, при этом недостаточное по условиям зрительной работы естественное освещение дополняют искусственным освещением.

2 Совмещенное освещение устраивают только в помещениях с недостаточным естественным освещением, в которых расчетное значение КЕО составляет менее 90 % нормированного.

7.2Выбор значений КЕО и освещенности

7.3Проектирование совмещенного освещения

• первый - расчетное значение КЕО соответствует нормированному или больше его при естественном освещении;
• второй - расчетное значение КЕО соответствует нормированному при совмещенном освещении без повышения нормы искусственной освещенности;
• третий - расчетное значение КЕО соответствует нормированному при совмещенном освещении с повышением нормы искусственной освещенности на одну ступень по шкале освещенности; е) выбирают вариант, обеспечивающий минимальный срок окупаемости и удовлетворяющий требованиям СП 52.13330. Равноэкономичные (различающиеся не более чем на 5 %) по сроку окупаемости варианты освещения следует сравнивать по суммарным энергозатратам и выбрать наименее энергоемкий.

8.1Общие требования расчетов

Размеры и расположение световых проемов в помещении, а также соблюдение требований норм естественного освещения помещений определяют предварительным и проверочным расчетами.

8.2Предварительный расчет площади световых проемов и КЕО при боковом освещении

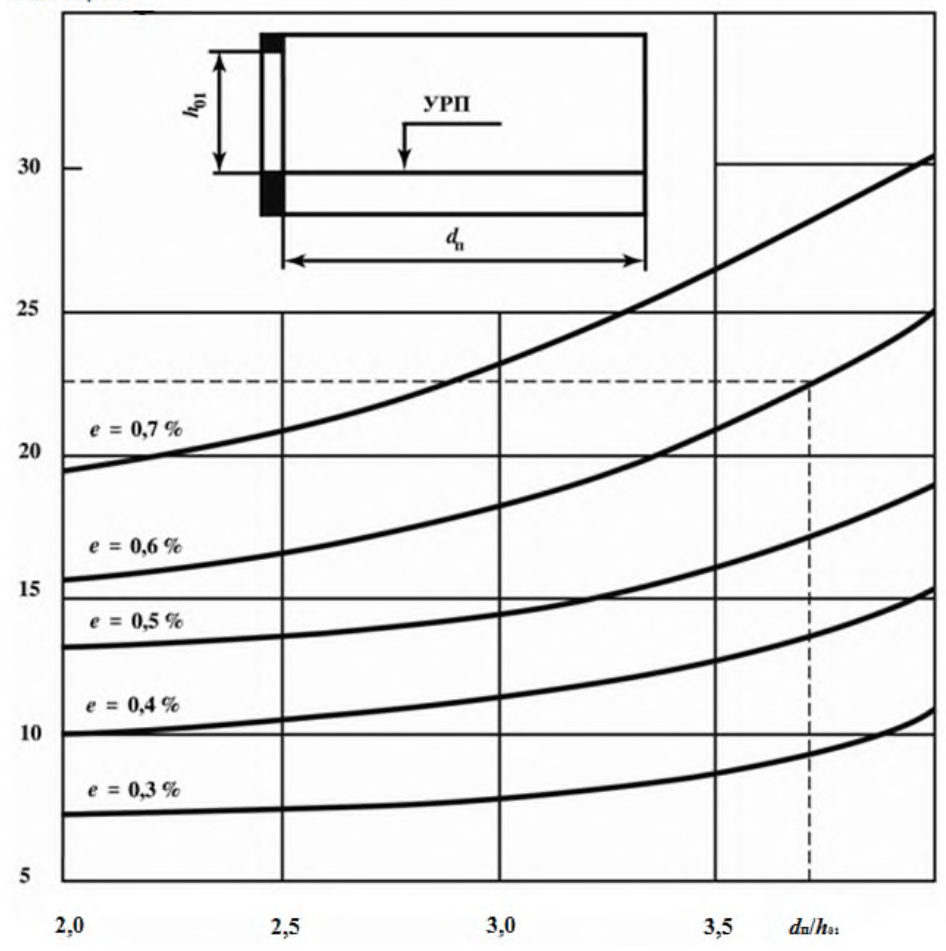

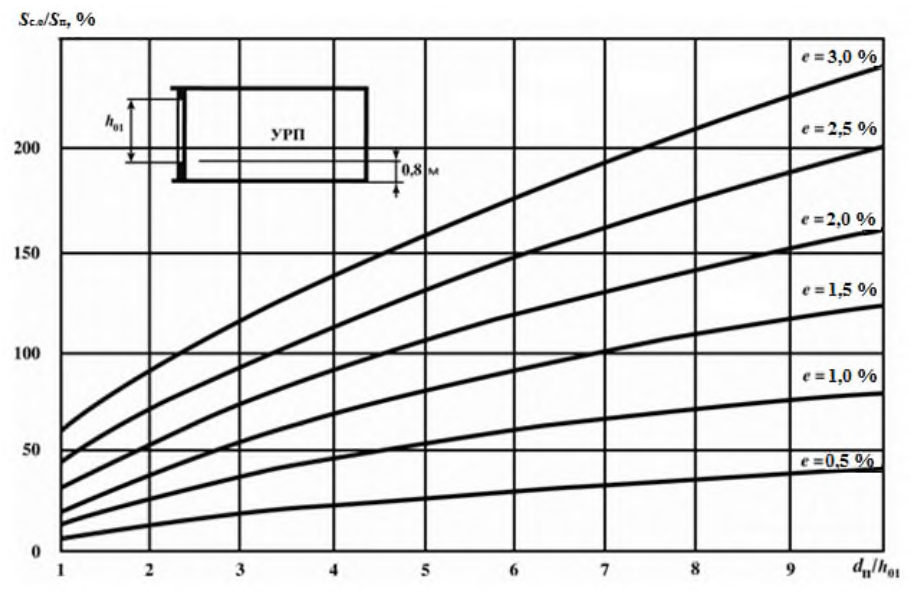

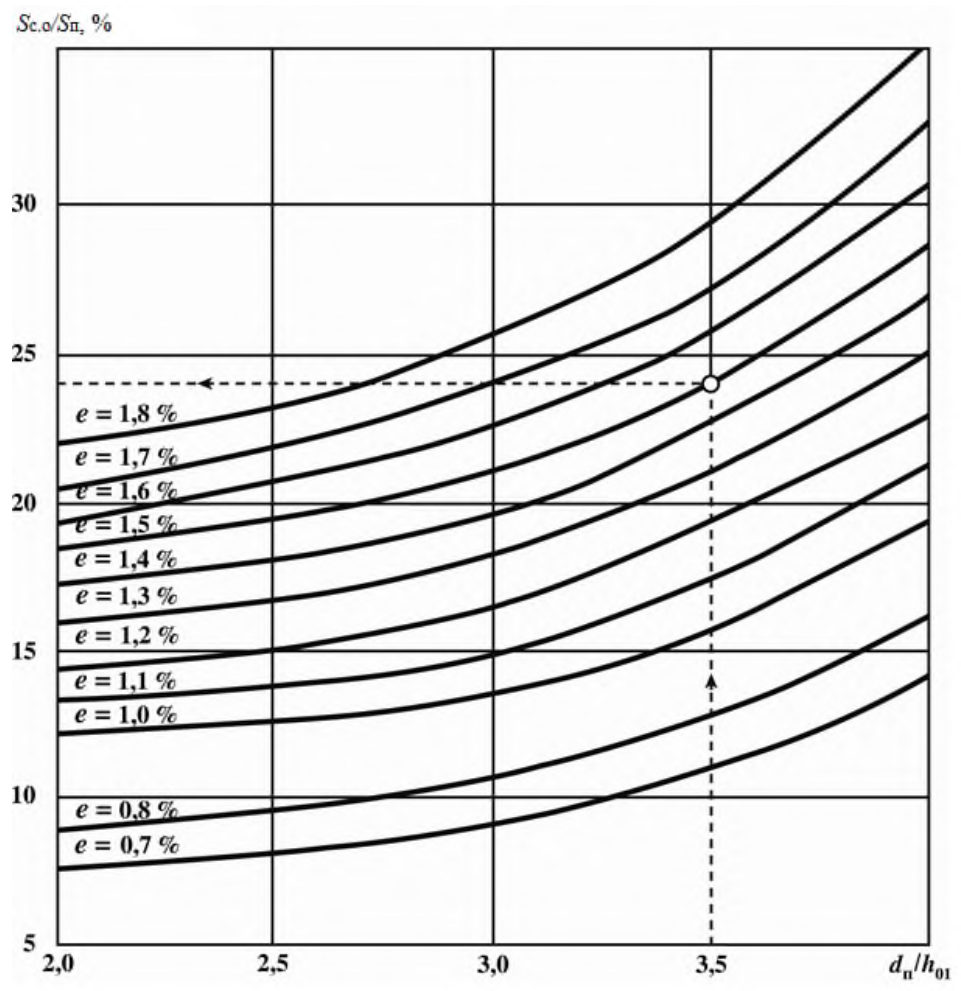

Рисунок 8.1 -График для определения относительной площади световых проемов S с.о./ S п при боковом освещении в жилых помещениях

Рисунок 8.2 - График для определения относительной площади световых проемов S с.о./ S п при боковом освещении помещений рабочих кабинетов и офисов

Рисунок 8.3 График для определения относительной площади световых проемов S с.о/ S п при боковом освещении учебных кабинетов общеобразовательных организаций

а) в зависимости от разряда зрительной работы или назначения помещения и группы административных районов по ресурсам светового климата по приложению Л СП 52.13330.2016 определяют нормированное значение КЕО для рассматриваемого помещения; б) определяют глубину помещения d п , высоту верхней грани световых проемов над уровнем УРП h 01 и отношение d п /h 01 ; в) на оси абсцисс графика (рисунок 8.1 или 8.2, или 8.3) определяют точку, соответствующую определенному значению d п /h 01, через найденную точку проводят вертикальную линию до пересечения с кривой, соответствующей нормированному значению КЕО. По ординате точки пересечения определяют значение S с.о. / S п; г) путем деления найденного значения S с.о. / S п на 100 и умножения на площадь пола находят площадь световых проемов в квадратных метрах.

Графики (рисунки 8.1-8.3) разработаны применительно к наиболее часто встречающимся в практике проектирования габаритным схемам помещений и типовому решению светопрозрачных конструкций -деревянным спаренным открывающимся переплетам.

Если в проекте здания приняты другие типы заполнения световых проемов, то найденные по рисункам 8.1-8.3 значения относительной площади световых проемов следует делить, а значение КЕО умножать на коэффициент К 1 по таблице 8.1.

Таблица 8.1 Поправочные коэффициенты для учета заполнений оконных проемов, отличных от деревянных спаренных переплетов

* При применении других видов переплетов коэффициент К 1 принимают по настоящей таблице до проведения соответствующих испытаний.

8.3Предварительный расчет площади световых проемов и КЕО при верхнем освещении

Суммарную площадь световых проемов фонарей S с.ф определяют по графикам на рисунках 8.4-8.7 в такой последовательности: а) в зависимости от разряда зрительной работы или назначения помещения и группы административных районов по ресурсам светового климата Российской Федерации по приложению Л СП 52.13330.2016 определяют нормированное значение КЕО для рассматриваемого помещения; б) на ординате графика определяют точку, соответствующую нормированному значению КЕО, через найденную точку проводят горизонталь до пересечения с соответствующей кривой графика (рисунки 8.4-8.7), по абсциссе точки пересечения определяют значение S с.о / S п; в) разделив значение S с.о / S п на 100 и умножив на площадь пола, находят площадь световых проемов фонарей в квадратных метрах.

Предварительный расчет значений КЕО в помещениях следует проводить с применением графиков на рисунках 8.4-8.7 в такой последовательности: а) по строительным чертежам находят суммарную площадь световых проемов фонарей S с.о , освещаемую площадь пола помещения S п и определяют отношение S с.о / S п; б) с учетом типа фонаря выбирают соответствующий рисунок (8.4 или 8.5, или 8.6, или 8.7);

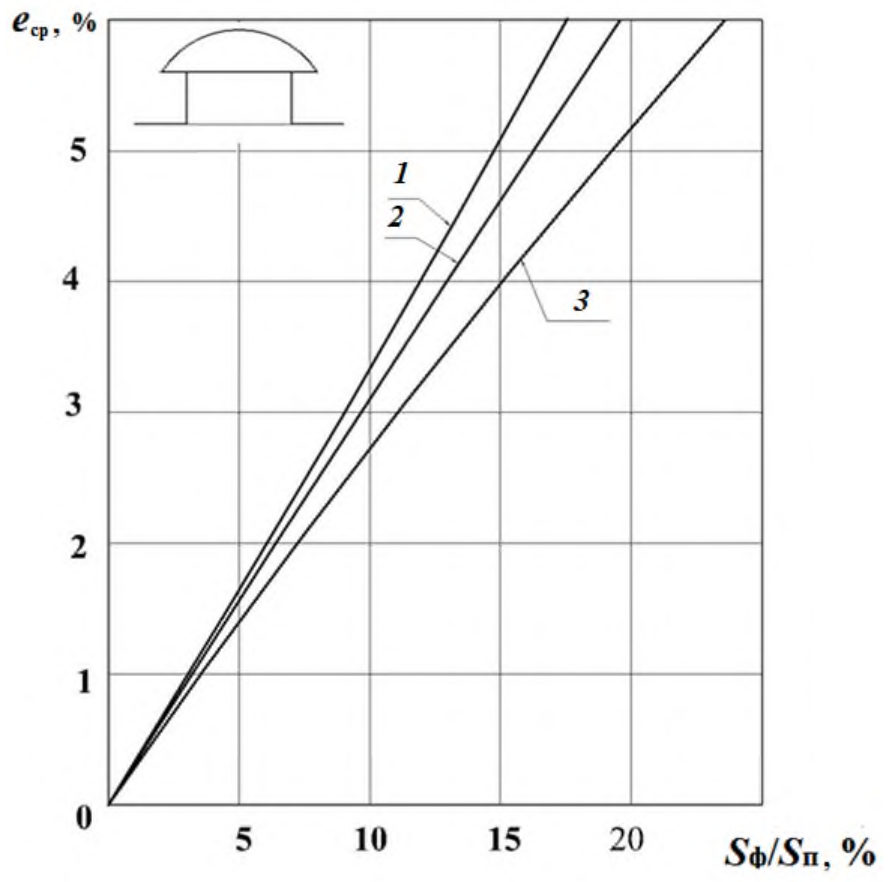

Рисунок 8.4 - График для определения среднего значения КЕО е ср в общественных помещениях с зенитными фонарями с глубиной светового проема до 0,7 м и размерами, м, в плане 2,9×5,9 ( 1 ); 2,7×2,7; 2,9×2,9; 1,5×5,9 ( 2 ); 1,5×1,7 ( 3 )

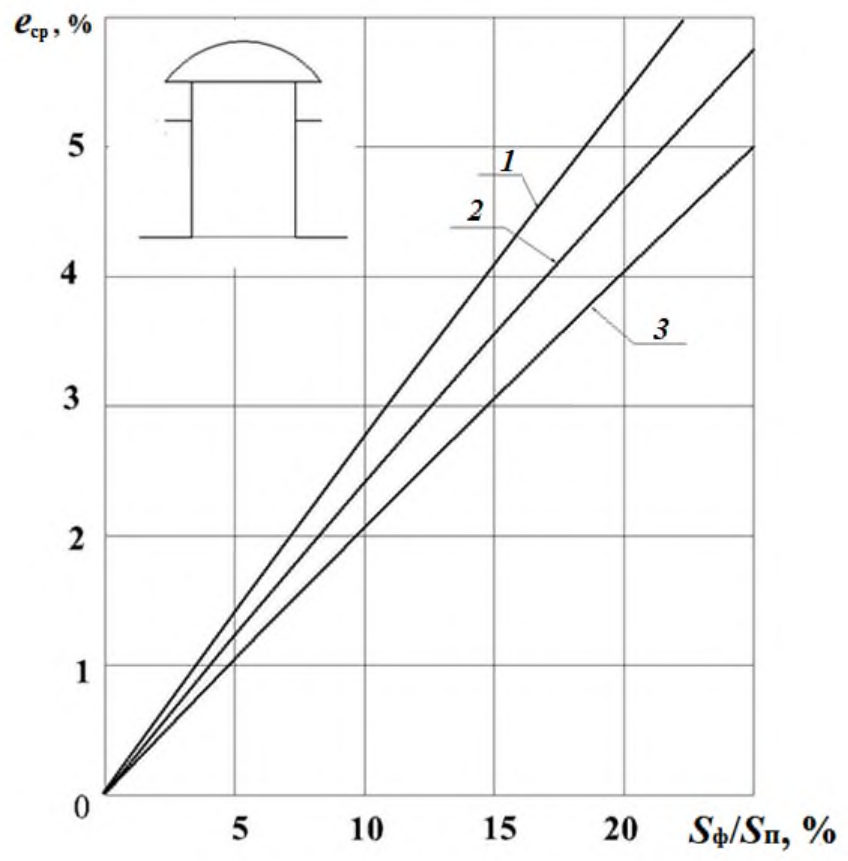

Рисунок 8.5 - График для определения среднего значения КЕО е ср в общественных помещениях с шахтными фонарями с глубиной светопроводной шахты 3,50 м и размерами, м, в плане 2,9×5,9 ( 1 ); 2,7×2,7; 2,9×2,9; 1,5×5,9 ( 2 ); 1,5×1,7 ( 3 )

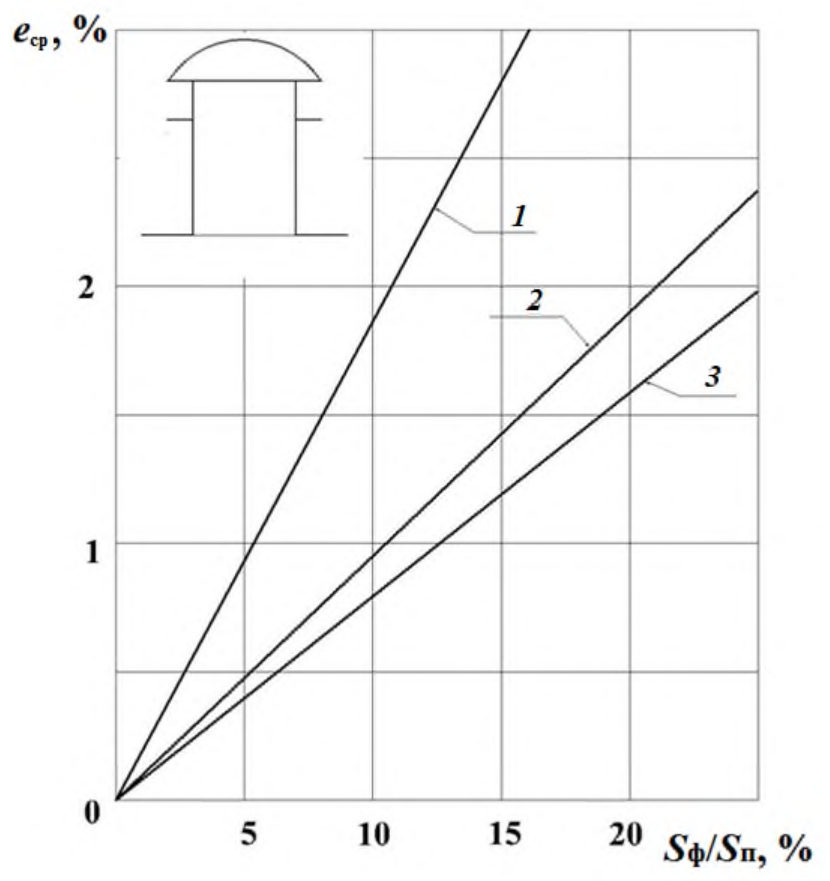

Рисунок 8.6 График для определения среднего значения КЕО е ср в общественных помещениях с шахтными фонарями диффузного света с глубиной светопроводной шахты 3,50 м и размерами, м, в плане 2,9×5,9 ( 1 ); 2,7×2,7; 2,9×2,9; 1,5×5,9 ( 2 ); 1,5×1,7 ( 3 )

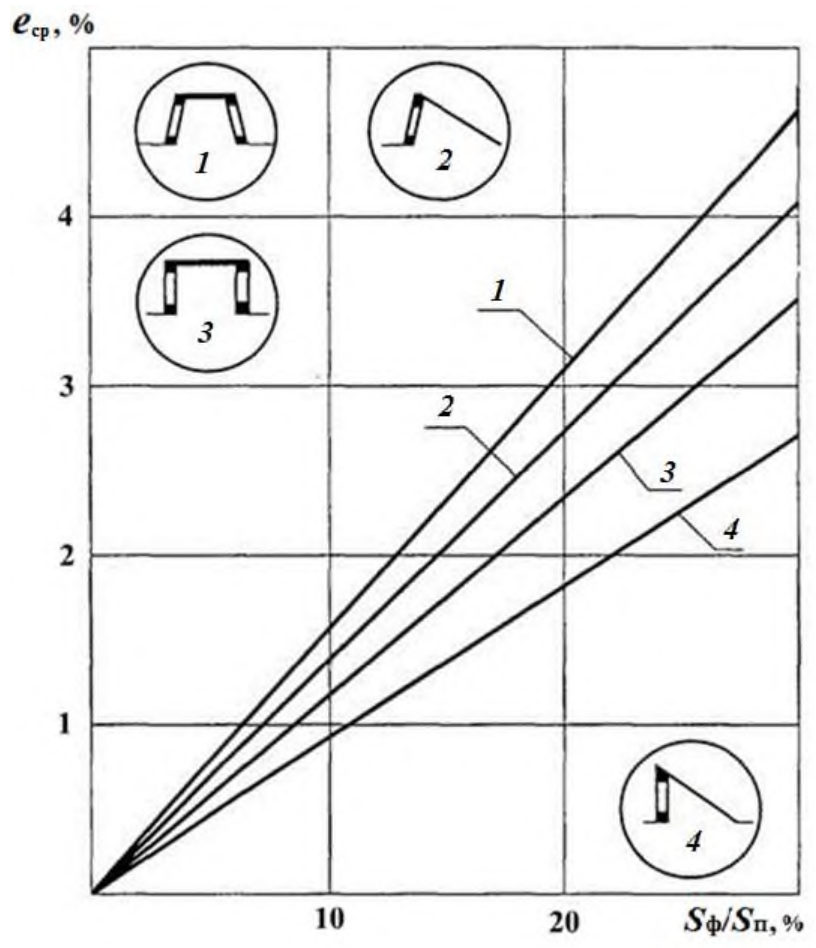

1 - трапециевидный фонарь; 2 - шедовый фонарь, имеющий наклонное остекление; 3 - прямоугольный фонарь; 4 - шедовый фонарь, имеющий вертикальное остекление

Рисунок 8.7 - График для определения среднего значения КЕО е ср в общественных помещениях с фонарями в) на выбранном рисунке через точку с абсциссой S с.о / S п проводят вертикальную линию до пересечения с соответствующим графиком. Ордината точки пересечения будет равна расчетному среднему значению коэффициента естественной освещенности е ср .

8.4Проверочный расчет КЕО при боковом освещении

Расчет КЕО проводят в такой последовательности: а) график I (рисунок 8.8) накладывают на поперечный разрез помещения таким образом, чтобы его полюс (центр) О совместился с расчетной точкой А (рисунок 8.9), а нижняя линия графика - со следом рабочей поверхности; б) по графику I подсчитывают число лучей, проходящих через поперечный разрез светового проема от неба, n 1 и число лучей от противостоящего здания n 1 1 в расчетную точку А ; в) отмечают номера полуокружностей на графике I, совпадающих с серединой С 1 участка светового проема, через который из расчетной точки видно небо, и с серединой С 2 участка светового проема, через который из расчетной точки видно противостоящее здание (рисунок 8.9); г) график II (рисунок 8.10) накладывают на план помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру концентрической полуокружности [перечисление в)] проходили через точку С 1 (рисунок 8.9); д) подсчитывают число лучей n 2 по графику II, проходящих от неба через световой проем на плане помещения в расчетную точку O; е) определяют значение геометрического КЕО ε б , учитывающего прямой свет от неба, по формуле (А.9); ж) график II накладывают на план помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру концентрической полуокружности [перечисление в)], проходили через точку С 2 ;

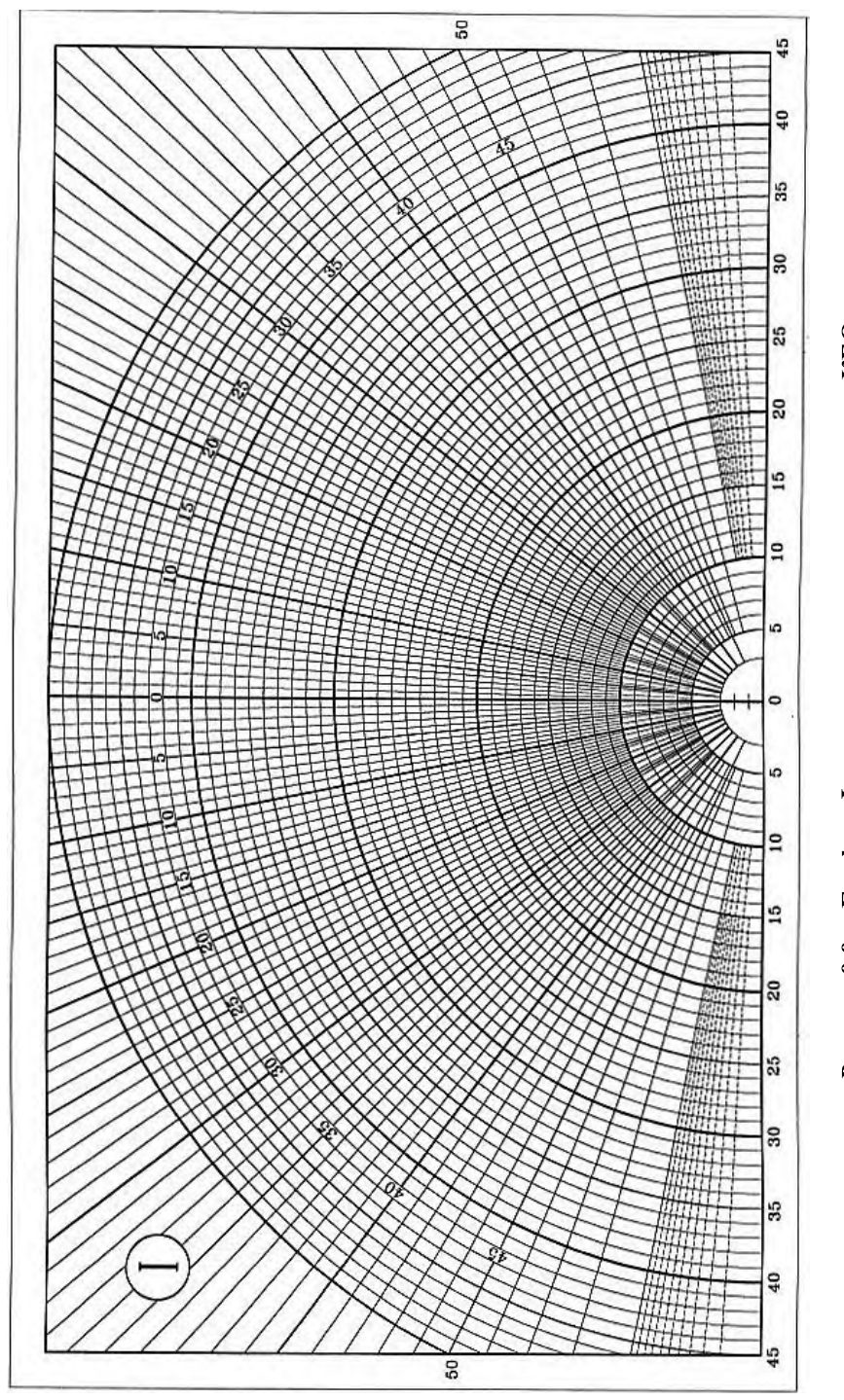

Рисунок 8.8 - График I для расчета геометрического КЕО

А - расчетная точка; О - полюс графика I;

1 - середина участка светового проема, через который из расчетной

С точки видно небо;

С 2 - середина участка светового проема, через который из расчетной точки видно противостоящее здание

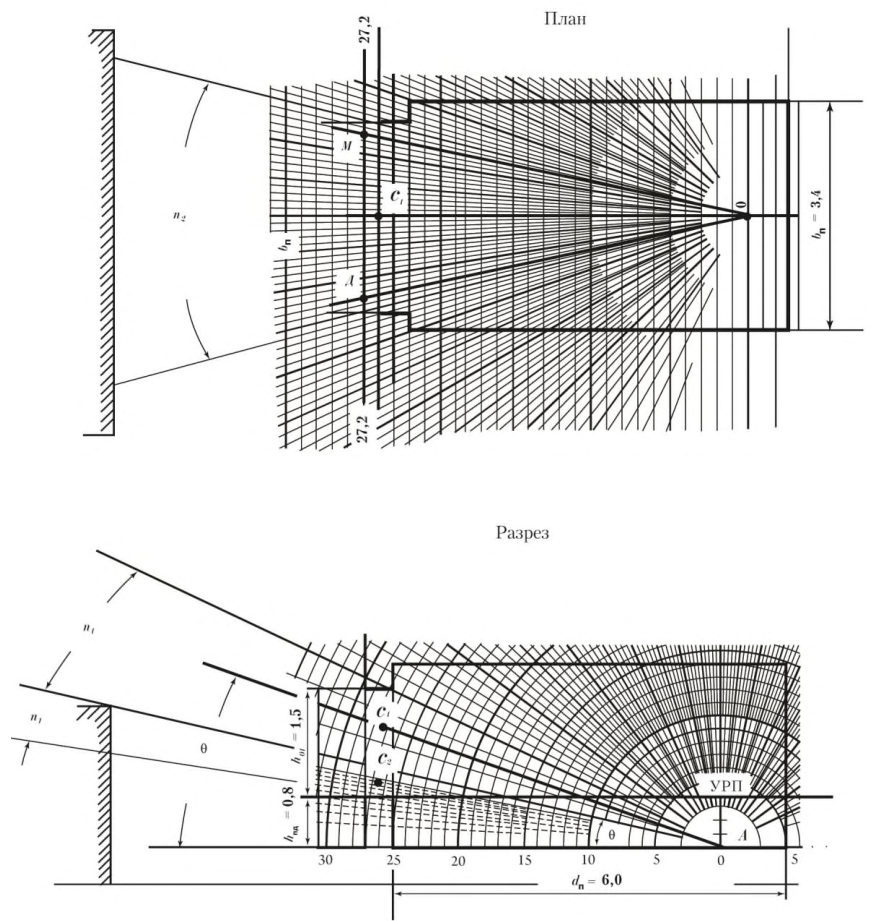

Рисунок 8.9 Пример использования графика I для подсчета числа лучей от неба и противостоящего здания

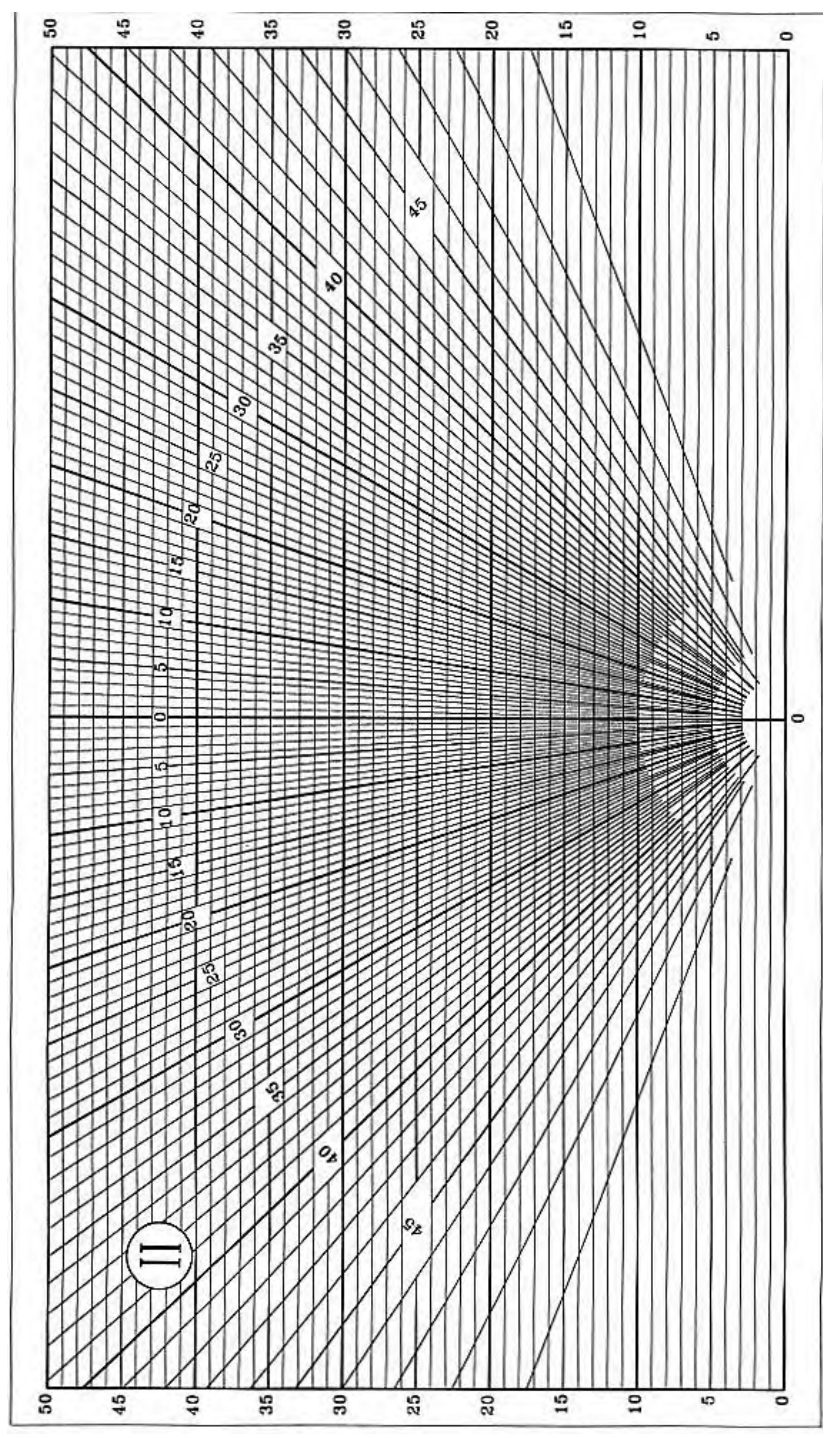

Рисунок 8.10 - График II для расчета геометрического КЕО

и) подсчитывают число лучей n 1 2 по графику II, проходящих от противостоящего здания через световой проем на плане помещения в расчетную точку А ; к) по формуле (А.10) определяют значение геометрического коэффициента естественной освещенности ε зд , учитывающего свет, отраженный от противостоящего здания; л) определяют значение угла θ , под которым видна середина участка неба из расчетной точки на поперечном разрезе помещения (рисунок 8.9); м) по значению угла θ и заданным параметрам помещения и окружающей застройки в соответствии с приложением А определяют значения коэффициентов СN, qi, b ф , К зд , r o , τ о и MF , подставляют в формулу (А.1) и вычисляют значение КЕО в расчетной точке помещения.

Примечания

1 Графики I и II применимы только для световых проемов прямоугольной формы.

2 План и разрез помещения выполняют (вычерчивают) в одинаковом масштабе.

При наличии в помещении различно ориентированных световых проемов расчет КЕО в точках характерного разреза проводят для каждого светового проема отдельно, а полученные значения КЕО для каждой точки суммируют.

8.5Проверочный расчет КЕО при верхнем освещении

Расчет КЕО проводят в такой последовательности: а) график I (рисунок 8.8) накладывают на поперечный разрез помещения таким образом, чтобы полюс (центр) О графика совмещался с расчетной точкой, а нижняя линия графика -со следом рабочей поверхности. Подсчитывают число радиально направленных лучей графика I, проходящих через поперечный разрез первого светового проема, ( n 1 ) 1 , второго светового проема ( n 1)2, третьего светового проема ( n 1)3 и т. д.; при этом отмечают номера полуокружностей, которые проходят через середину первого, второго, третьего световых проемов и т. д.; б) определяют углы θ 1 , θ 2 , θ 3 и т. д. между нижней линией графика I и линией, соединяющей полюс (центр) графика I с серединой первого, второго, третьего световых проемов и т. д.; в) график II (рисунок 8.10) накладывают на продольный разрез помещения; при этом график располагают так, чтобы его вертикальная ось и горизонталь, номер которой должен соответствовать номеру полуокружности на графике I, проходили через середину светового проема (точка С ).

Подсчитывают число лучей по графику II, проходящих через продольный разрез первого светового проема ( n 2)1, второго светового проема ( n 2)2, третьего светового проема ( n 2 ) 3 и т. д.; г) вычисляют значение геометрического КЕО ε в1 в первой точке характерного разреза помещения по формуле εв1=0,01((n1qn2 ) 1 +(n 1 qn 2 ) 2 +(n 1 qn 2 ) 3 +...+(n 1 qn 2 ) i ), (8.1) где i - число световых проемов; q ( θ ) - коэффициент, учитывающий неравномерную яркость участка небосвода, видимого из первой точки соответственно под углами θ1, θ 2 , θ 3 и т. д.; д) повторяют вычисления в соответствии с перечислениями а)-г) для всех точек характерного разреза помещения до N включительно (где N -число точек, в которых проводят расчет КЕО); е) определяют среднее значение геометрического КЕО ε ср по формуле (А.7); ж) по заданным параметрам помещения и световых проемов в соответствии с приложением Б определяют значения r 2 , k ф, τ о ; и) последовательно для всех точек вычисляют расчетное значение КЕО по формуле (А.2).

где А ф.в - площадь входного верхнего отверстия фонаря;

N ф - число фонарей; q ( α ) - коэффициент, учитывающий неравномерную яркость облачного неба МКО и определяемый по рисунку 8.11; α - угол между прямой, соединяющей расчетную точку с центром нижнего отверстия фонаря, и нормалью к этому отверстию;

К с - коэффициент светопередачи фонаря, определяемый для фонарей с диффузным отражением стенок по рисунку 8.12, а для фонарей с направленным отражением стенок - по рисунку 8.13 по значению индекса светового проема шахтного фонаря i ф;

MF - расчетный коэффициент, учитывающий снижение КЕО и освещенности в процессе эксплуатации вследствие загрязнения и старения светопрозрачных заполнений в световых проемах, а также снижение отражающих свойств поверхностей помещения (коэффициент эксплуатации).

М - точка расчета

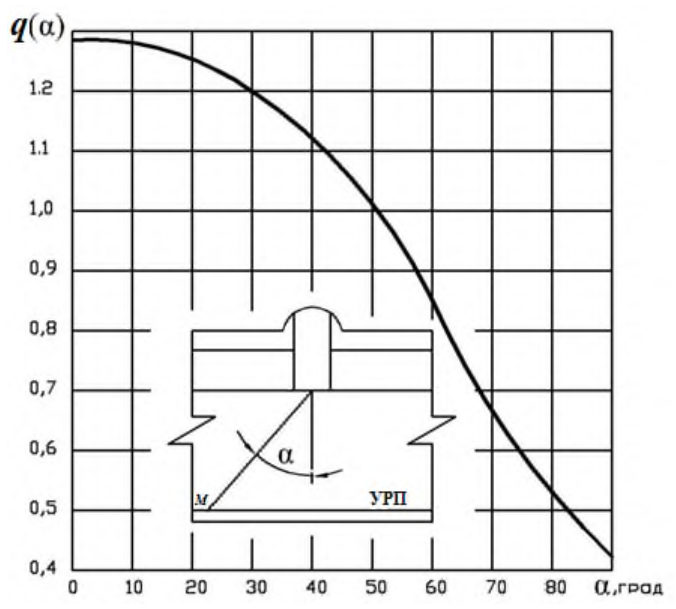

Рисунок 8.11 - График для определения коэффициента q ( α ) в зависимости от угла α

1 - ρд = 0,9; 2 - ρд = 0,8; 3 - ρд = 0,7; 4 - ρд = 0,6; 5 - ρд = 0,5 ρ - коэффициент диффузного отражения с фонарей

Рисунок 8.12 - График для определения коэффициента светопередачи К с диффузным отражением стенок шахты

ρ н - коэффициент направленного отражения

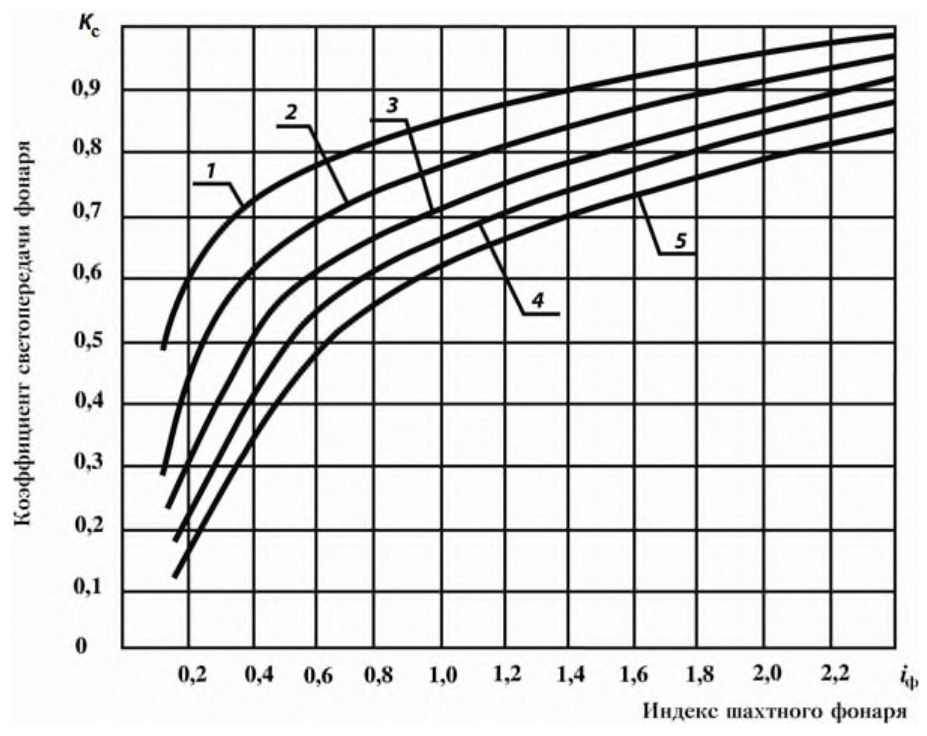

Рисунок 8.13 - График для определения коэффициента светопередачи К с фонарей с направленным отражением стенок шахты

Индекс светового проема фонаря с отверстиями в форме прямоугольника i ф определяют по формуле

где А ф.н - площадь нижнего отверстия фонаря;

А ф.в - площадь верхнего отверстия фонаря; h с.ф - высота светового проема фонаря;

Р ф.н , Р ф.в -периметры верхнего и нижнего отверстий фонаря соответственно.

Индекс светового проема фонаря с отверстиями в форме круга определяют по формуле

где r ф.в , r ф.н - радиус верхнего и нижнего отверстий фонаря соответственно.

Коэффициент τ о определяют по формуле (А.6), r 2 -по таблице А.9, коэффициент эксплуатации MF - по таблице 3 СП 52.13330.2016.

Расчет проводят в следующем порядке:

• а) вычисляют значение геометрического КЕО в первой точке характерного разреза помещения по формуле

б) повторяют вычисления в соответствии с перечислением а) для всех точек характерного разреза помещения до Nj включительно (где Nj - число точек, в которых проводят расчет КЕО);

• в) определяют ε ср по формуле

• г) последовательно для всех точек вычисляют прямую составляющую КЕО σ пр по формуле

• д) определяют отраженную составляющую КЕО σ отр , значение которой одинаково для всех точек, по формуле

• е) определяют расчетное значение КЕО е в р в каждой точке характерного разреза с учетом отраженного от поверхностей помещения и прямого света по формуле

8.6Расчет КЕО от световых проемов, имеющих форму, отличную от прямоугольника

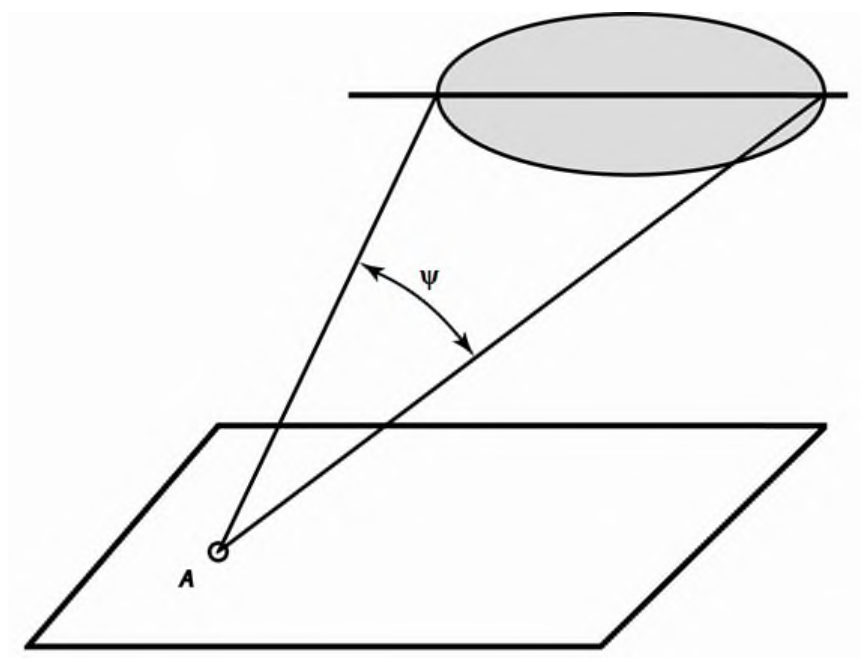

где ψ -угол, образуемый линиями, проведенными из расчетной точки А к границам светового проема по рисунку 8.15, град. а - большая полуось эллипса; b - малая полуось эллипса; r - радиус окружности

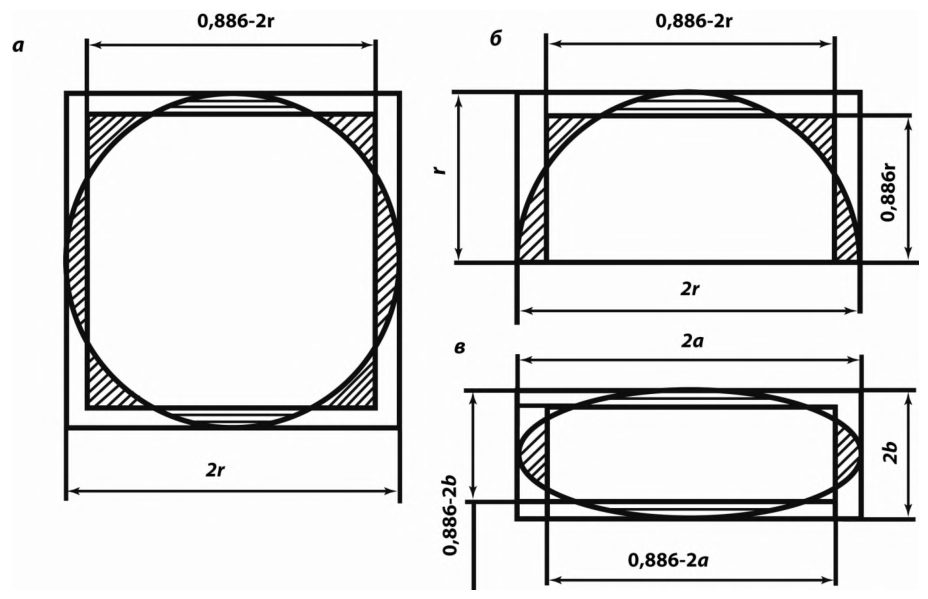

Рисунок 8.14 - Замена круглого ( а ), полукруглого ( б ) и эллиптического ( в ) световых проемов эквивалентными прямоугольными ψ - угол, под которым виден диаметр светового проема из расчетной точки А

Рисунок 8.15 Схема для определения КЕО от световых проемов круглой формы в покрытии

9.1Жилые помещения

При разработке типовых проектов жилых зданий, предназначенных для расположения в административных районах 2, 3, 4, 5-й групп по ресурсам светового климата, ориентация которых по сторонам горизонта неизвестна, значение КЕО следует определять согласно пункту 5.8 СП 52.13330.2016, при этом коэффициент светового климата СN следует принимать для северной ориентации световых проемов по сторонам горизонта.

Таблица 9.1 -Коэффициент К зд2 , учитывающий среднестатистическое затенение световых проемов в жилых помещениях первого или второго этажей

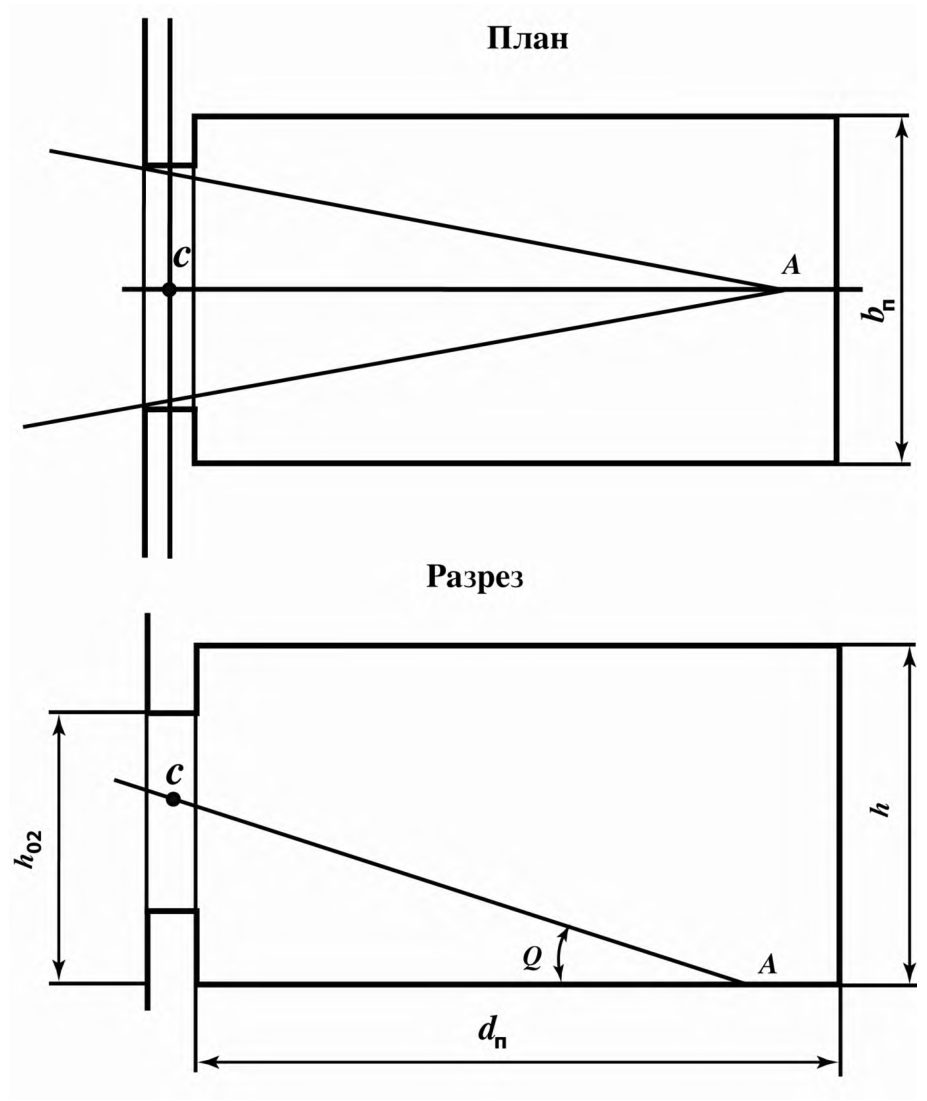

Рисунок 9.1 - План и разрез жилой комнаты

9.2Рабочие кабинеты, офисы

• а) создание необходимых условий освещения на рабочих столах, расположенных в глубине помещения, при выполнении разнообразных

СП 367.1325800.2017 зрительных работ (чтение типографского и машинописного текстов, рукописных материалов, различение деталей графических материалов и т. п.); б) обеспечение зрительной связи с наружным пространством; в) защита помещений от слепящего и теплового действия инсоляции; г) благоприятное распределение яркостей в поле зрения.

Таблица 9.2 Коэффициенты отражения света внутренними поверхностями рабочих кабинетов и офисов

Примечание - Конкретные значения коэффициентов отражения внутренних поверхностей помещения принимают по данным измерений по ГОСТ Р 56709.

9.3Учебные кабинеты и помещения

Во всех остальных помещениях общеобразовательных организаций (включая рекреации) следует предусматривать боковое освещение через световые проемы в наружных стенах, которые должны обеспечивать зрительную связь с наружным пространством. Учебные кабинеты и помещения, расположенные на верхних этажах зданий, допускается проектировать с одним верхним освещением через световые проемы в кровле.

При разработке типовых проектов учебные кабинеты и помещения общеобразовательных организаций, ориентация которых по сторонам горизонта при строительстве может быть различной, расчетное значение КЕО следует определять по формуле (1), а коэффициент светового климата СN - по таблице 5.1 СП 52.13330.2016.

Таблица 9.3 Коэффициенты отражения света внутренними поверхностями учебных кабинетов помещений

9.4Выставочные помещения

Освещение экспонатов характеризуют средним значением КЕО, равномерностью освещенности в выставочной зоне помещения и направлением падения светового потока на плоскость выставочной зоны.

При освещении окружающего пространства должны быть обеспечены:

• требуемое распределение освещенности в помещении;
• ограничение слепящего действия световых проемов;
• устранение инсоляции помещения;
• требуемое распределение яркости в помещении.

Таблица 9.4 - Нормативные параметры естественного освещения для выставочных помещений

Угол падения прямого света на объемные экспонаты выбирают в пределах от 30 ° до 50 ° ; такое направление падения света в наилучшей степени выявляет форму и детали объемных экспонатов.

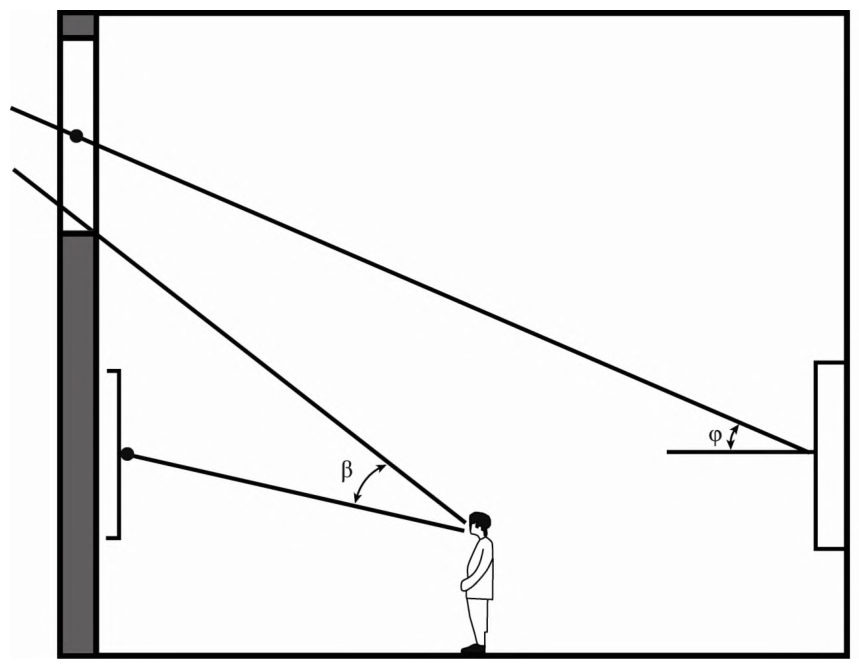

β - защитный угол; ϕ - угол падения прямого света на середину выставочной зоны

Рисунок 9.2 - Поперечный разрез выставочного помещения

При нормальном удалении посетителя от экспонатов (равном 1,5 высоты экспозиционной зоны) и ориентации глаз на середину выставочной зоны угол β (рисунок 9.2), под которым виден нижний край светового проема, должен быть не менее 30 ° . При высоте подоконников 1,2 м от пола и менее наружную стену и простенки не допускается использовать для экспозиции.

Для устранения инсоляции в этих помещениях целесообразно выбирать ориентацию световых проемов на северо-восток, север, северо- запад. При другой ориентации световых проемов в этих помещениях необходимо применять регулируемые внутренние (междурамные) или наружные жалюзи.

В экспозиционных помещениях с объемными экспонатами (скульптурами, макетами, машинами и т. п.) инсоляция желательна, так как прямой солнечный свет в наилучшей степени выявляет форму и детали экспонатов. Для этих помещений ориентацию световых проемов следует выбирать на юго-восток, юг, юго-запад.

Искусственное освещение необходимо осуществлять преимущественно источниками света, излучение которых по спектру приближается к дневному. Для подсвета следует применять специальную осветительную арматуру, которую размещают скрыто от посетителей (за подвесными потолками, встраивают в мебель или экспозиционное оборудование). При этом необходимо тщательно выбирать направление световых потоков, чтобы исключить возможность попадания в поле зрения посетителей незащищенных источников света и появления ярких бликов на экспонатах с полированными поверхностями.

При подсвете неравномерность распределения яркостей в поле зрения не должна превышать 40:1.

Отделку внутренних поверхностей выставочных помещений следует проводить с учетом коэффициентов отражения света поверхностей, приведенных в таблице 9.5.

Таблица 9.5 Коэффициенты отражения света внутренних поверхностей выставочных помещений

А.2Расчет коэффициента естественной освещенности

Расчет коэффициента естественной освещенности КЕО следует проводить: а) при боковом освещении по формуле

б) при верхнем освещении по формуле

в) при комбинированном (верхнем и боковом) освещении по формуле

где СN - коэффициент, учитывающий особенности светового климата, принимают по таблице 5.1 СП 52.13330.2016 в зависимости от номера группы административных районов Российской Федерации;

L - число участков небосвода, видимых через световой проем из расчетной точки; ε б i - геометрический КЕО в расчетной точке при боковом освещении, учитывающий прямой свет от i -го участка неба, определяемый по формуле (А.9); q( γ) i -коэффициент, учитывающий неравномерную яркость i -го участка облачного неба МКО, определяемый по таблице А.1;

М -число участков фасадов зданий противостоящей застройки, видимых через световой проем из расчетной точки;

Т -число световых проемов в покрытии; ε зд j - геометрический КЕО в расчетной точке при боковом освещении, учитывающий свет, отраженный от j -го участка фасадов зданий противостоящей застройки, определяемый по формуле (А.10); b ф j - средняя относительная яркость j -го участка противостоящего (экранирующего) здания, расположенного параллельно исследуемому зданию (помещению), определяемая по таблице А.2. Иные схемы застройки необходимо приводить к схеме № 1 с параллельным расположением зданий согласно А.3; r о -коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию, принимаемый по таблицам А.4 и А.5;

MF - коэффициент эксплуатации, определяемый по таблице 4.3 СП 52.13330.2016; ε в i - геометрический КЕО в расчетной точке при верхнем освещении от i -го проема.

При расчете средней относительной яркости фасадов b ф j по таблице А.2 коэффициент отражения строительных и облицовочных материалов ρ для фасадов противостоящих зданий без оконных проемов, а также средневзвешенный коэффициент отражения фасадов ρ ф с учетом оконных проемов следует принимать по таблице А.3. Для строящихся зданий допускается принимать ρ ф по данным, приведенным в документации на отделочный материал фасада, или по данным измерений.

Средневзвешенный коэффициент отражения оконных проемов с учетом переплетов ρ ок в расчетах принимают равным 0,20.

СП .1325800.2017

Средневзвешенный коэффициент отражения фасадов ρ ф с отделочными материалами, отличающимися от приведенных в таблице А.3, с учетом оконных блоков следует определять по формуле

где ρ и ρ ок - коэффициент отражения отделочного материала фасада и оконных блоков соответственно;

S фас и S ок - площадь фасада без учета оконных блоков и площадь оконных блоков соответственно;

К зд j - коэффициент, учитывающий изменения внутренней отраженной составляющей КЕО в помещении при наличии противостоящих зданий, определяемый по формуле

здесь К зд0 -коэффициент, учитывающий изменения внутренней отраженной составляющей КЕО в помещении при полном закрытии небосвода зданиями, видимыми из расчетной точки, определяемый по таблице А.6.

Для наиболее часто встречающихся в практике строительства схем застройки зданий, отличающихся от приведенных на рисунке А.1, коэффициент К зд определяют согласно схемам, приведенным на рисунках А.2-А.8; τ о - общий коэффициент пропускания света, определяемый по формуле

здесь τ 1 - коэффициент светопропускания материала, определяемый по таблицам А.7 и А.8; τ 2 - коэффициент, учитывающий потери света в переплетах светового проема, определяемый по таблице А.9. Размеры светового проема принимают равными размерам коробки переплета по наружному обмеру; τ 3 -коэффициент, учитывающий потери света в несущих конструкциях, определяемый по таблице А.10 (при боковом освещении τ 3 = 1); τ 4 - коэффициент, учитывающий потери света в солнцезащитных устройствах, определяемый в соответствии с таблицей А.10; τ 5 - коэффициент, учитывающий потери света в защитной сетке, устанавливаемой под фонарями, принимаемый равным 0,9; ε ср - среднее значение геометрического КЕО при верхнем освещении на линии пересечения УРП и плоскости характерного вертикального разреза помещения, определяемое из соотношения

здесь N -число расчетных точек.

Среднее значение КЕО е ср при верхнем или комбинированном освещении определяют по формуле

где е 1 и eN - значения КЕО при верхнем или комбинированном освещении в первой и последней точках характерного разреза помещения; еi -значения КЕО в остальных точках характерного разреза помещения ( i = 2, 3, ..., N - 1).

Геометрический коэффициент естественной освещенности, учитывающий прямой свет неба от равнояркого небосвода в какой-либо точке помещения при боковом освещении, определяют по формуле

где n 1 - число лучей по графику I (рисунок 8.8), проходящих от неба через световые проемы в расчетную точку на поперечном разрезе помещения;

СП .1325800.2017

n 2 - число лучей по графику II (рисунок 8.10), проходящих от неба через световые проемы в расчетную точку на плане помещения.

Геометрический коэффициент естественной освещенности ε зд j , учитывающий свет, отраженный от противостоящего здания при боковом освещении, определяют по формуле

где п ′ 1 -число лучей по графику I (рисунок 8.8), проходящих от противостоящего здания через световые проемы в расчетную точку на поперечном разрезе помещения; n ′ 2 - число лучей по графику II (рисунок 8.9), проходящих от противостоящего здания через световой проем в расчетную точку на плане помещения.

Расчетные значения КЕО е p , полученные по формулам (А.1)-(А.3), (А.7), (А.8), следует округлять до сотых долей. Допускается снижение расчетного значения КЕО е p по сравнению с нормированным КЕО на 10 %.

• исследуемое помещение; - экранирующее здание;
• С -расчетная точка в разрезе;
• С ´ - расчетная точка в плане;

I-II - участок экранирующего здания, видимый из расчетной точки через световой проем; z 1 - индекс экранирующего здания в плане; z 2 -индекс экранирующего здания в разрезе

Примечание - Другие обозначения см. в разделе 4.

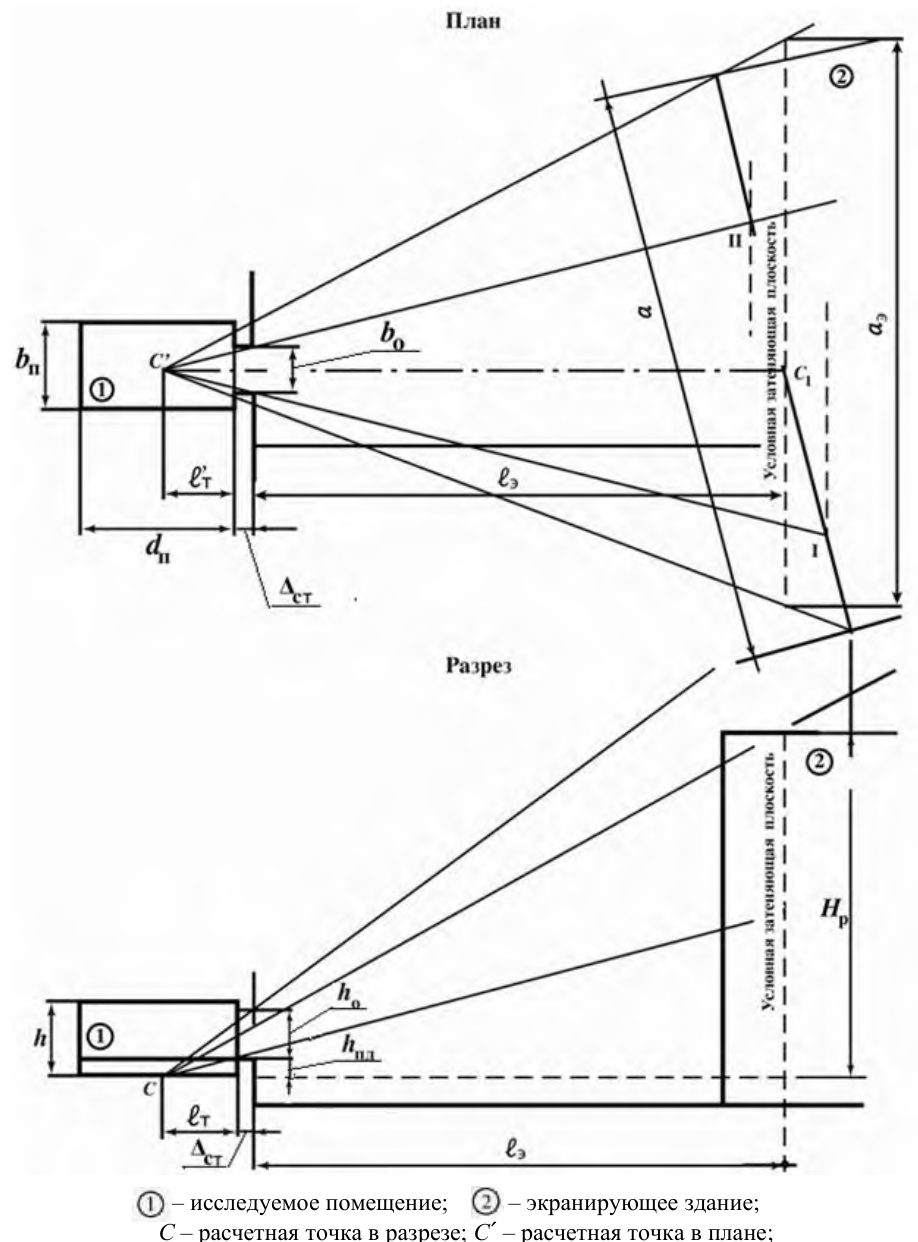

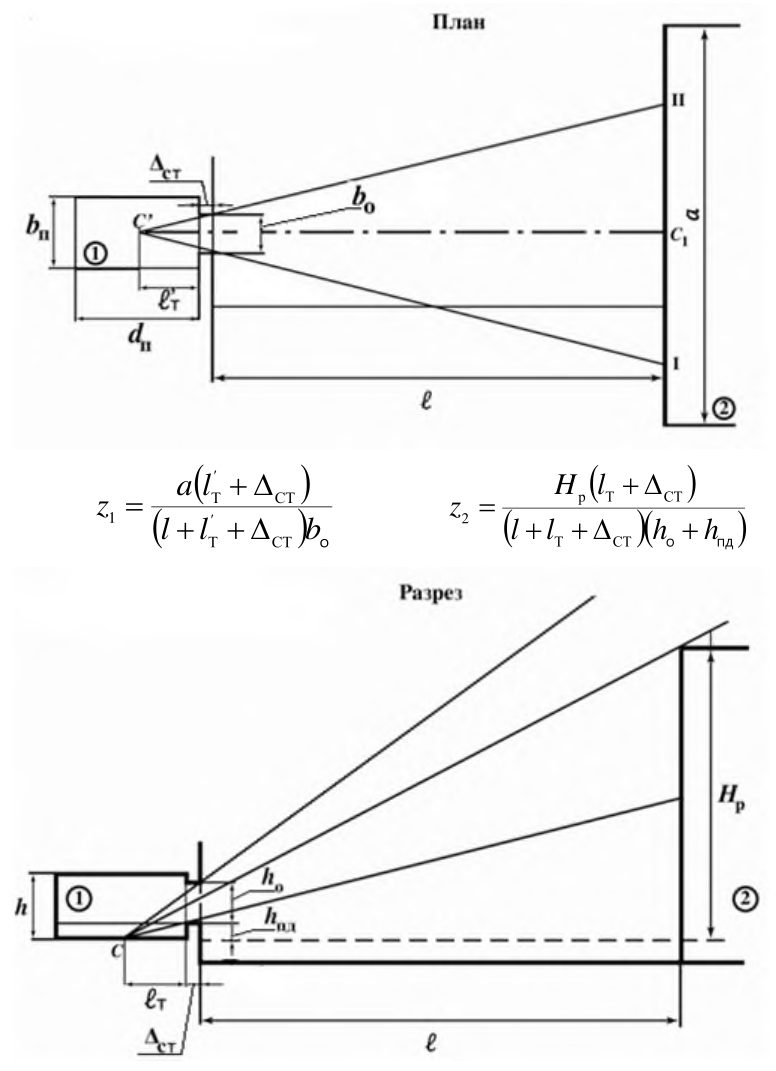

Рисунок А.1 -Схема № 1 к определению параметров застройки при параллельном расположении зданий в застройке

С

• расчетная точка в разрезе;

С

´

• расчетная точка в плане;

I-II - участок экранирующего здания, видимый из расчетной точки через световой проем

Примечание - Другие обозначения см. в разделе 4 и А.3.

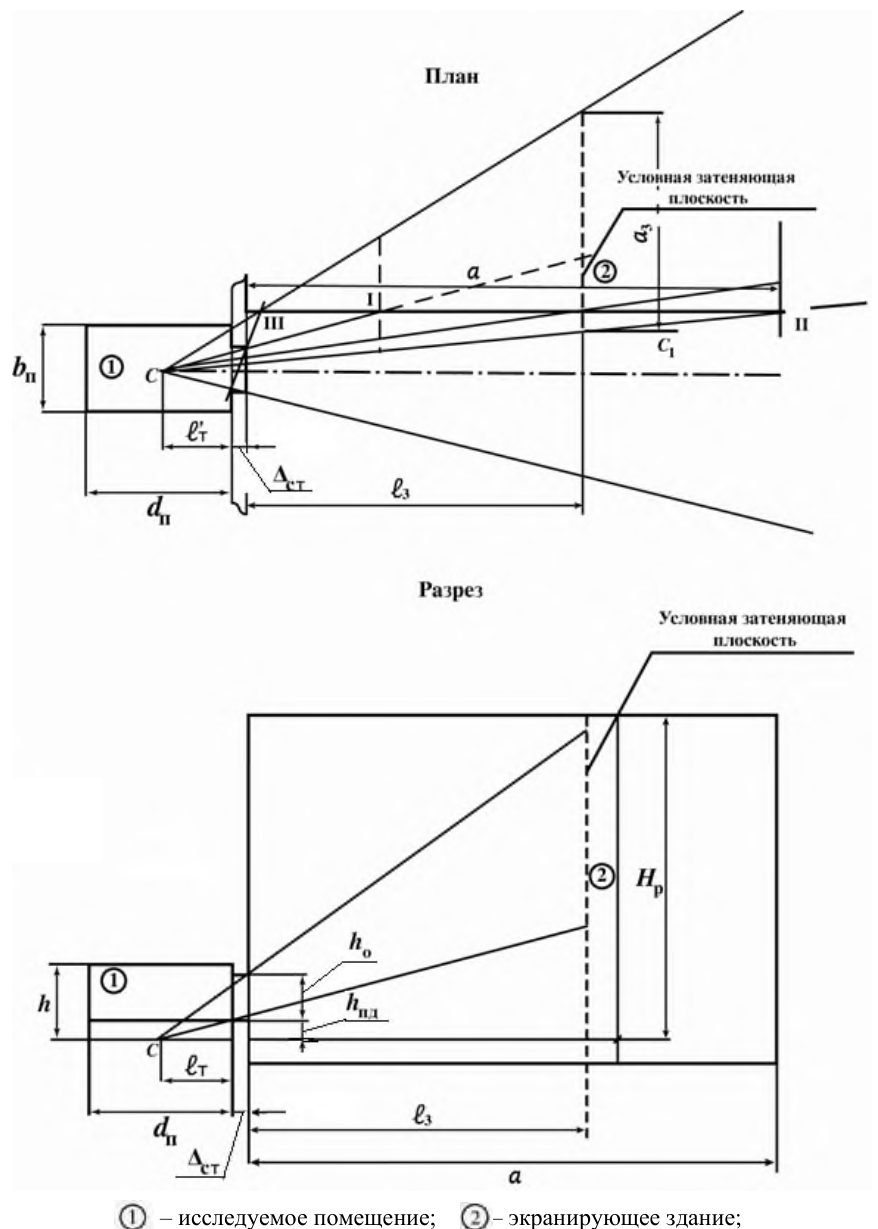

Рисунок А.2 - Схема № 2 к определению параметров застройки при расположении экранирующего здания под углом к исследуемому зданию

С

• расчетная точка в разрезе;

С

´

• расчетная точка в плане;

I-II - участок экранирующего здания, видимый из расчетной точки через световой проем

Примечание - Другие обозначения см. в разделе 4 и А.3.

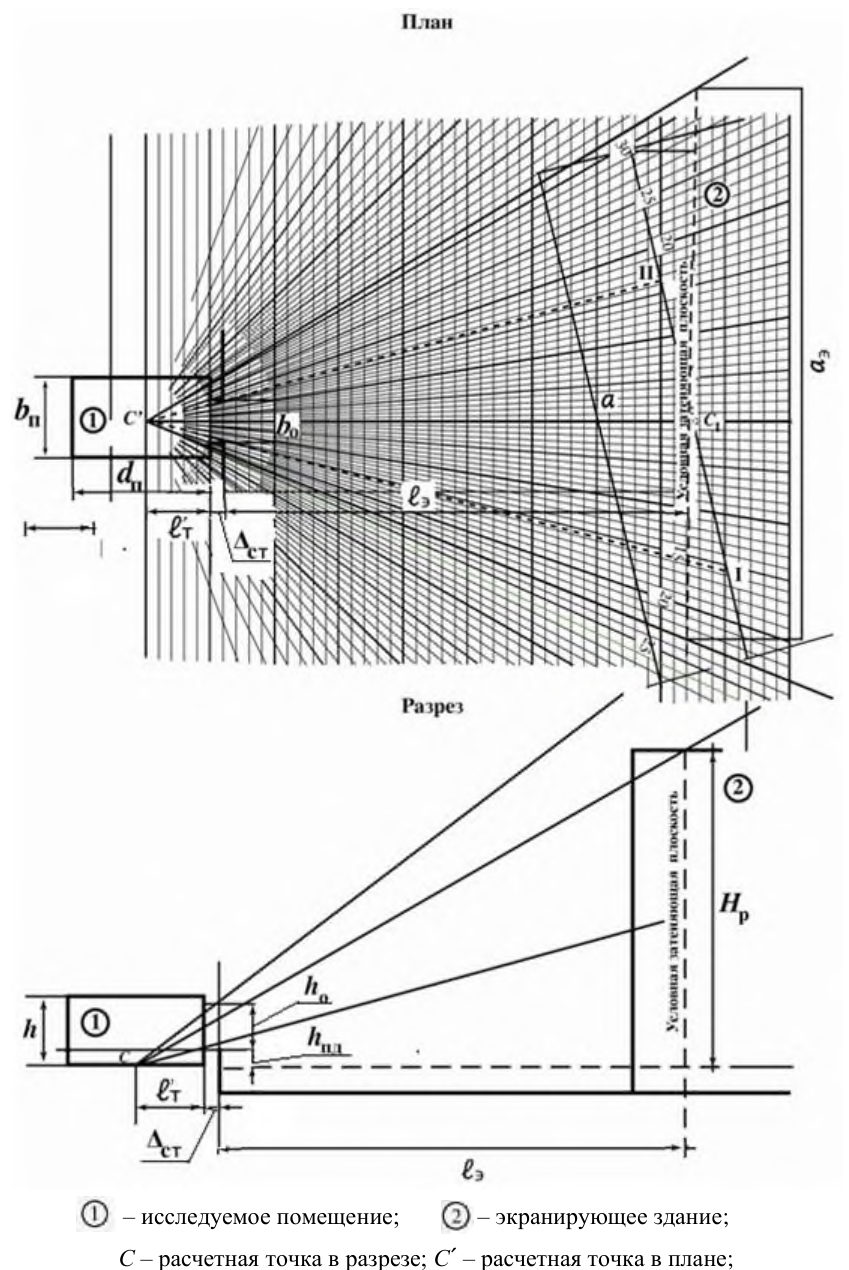

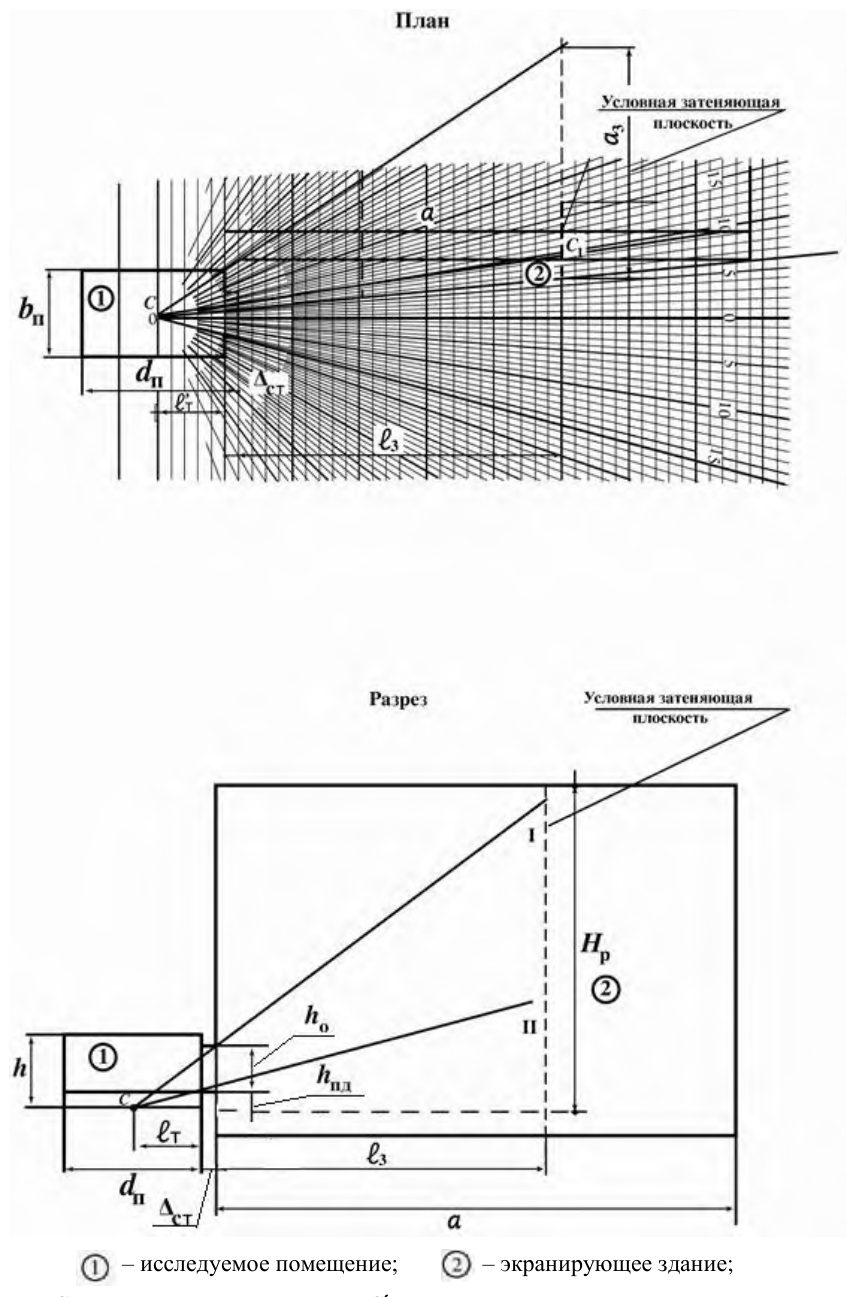

Рисунок А.3 - Определение числа лучей в плане для схемы № 2 при расположении экранирующего здания под углом к исследуемому зданию

• исследуемое помещение; - экранирующее здание;

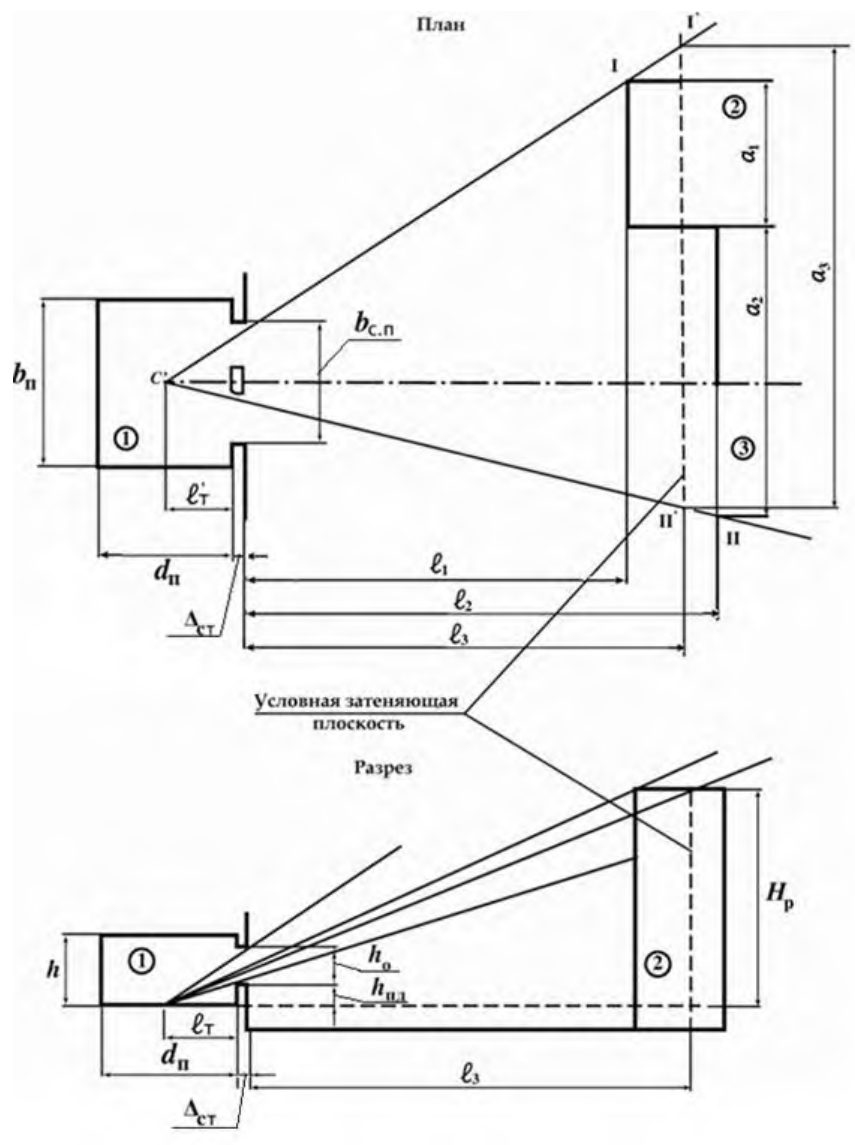

С -расчетная точка в разрезе; С ´ - расчетная точка в плане; I-II-III - участки экранирующего здания, видимые из расчетной точки через световой проем Примечание - Другие обозначения см. в разделе 4 и А.3.

Рисунок А.4 - Схема № 3 к определению параметров Г-образного расположения зданий в застройке

С -расчетная точка в разрезе; С ´ - расчетная точка в плане; I-II - участок экранирующего здания, видимый из расчетной точки через световой проем Примечание - Другие обозначения см. в разделе 4 и А.3.

Рисунок А.5 - Определение числа лучей в плане для схемы № 3 при Г-образном расположении зданий в застройке

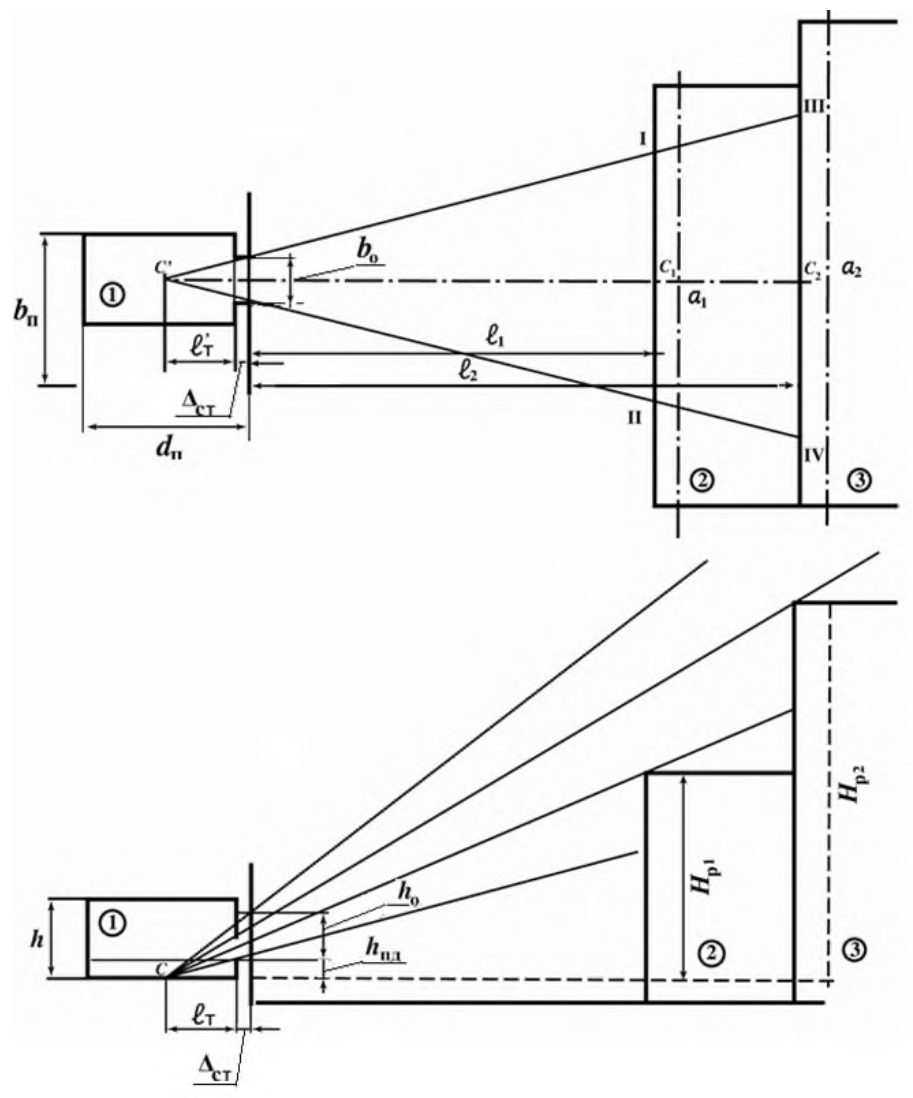

• исследуемое помещение; и - экранирующие здания;

С -расчетная точка в разрезе; С ´ - расчетная точка в плане; а 1 и а 2 -длины участков экранирующего здания; I-II - участки экранирующего здания, видимые из расчетной точки через световой проем

Примечание - Другие обозначения см. в разделе 4 и А.3.

Рисунок А.6 - Схема № 4 к определению параметров застройки со сложной конфигурацией экранирующего здания в плане

• исследуемое помещение; и - участки здания с различной высотой;

С -расчетная точка в разрезе; С ´ - расчетная точка в плане;

I-II, III-IV - участки экранирующего здания, видимые из расчетной точки через световой проем

Примечание - Другие обозначения см. в разделе 4 и А.3.

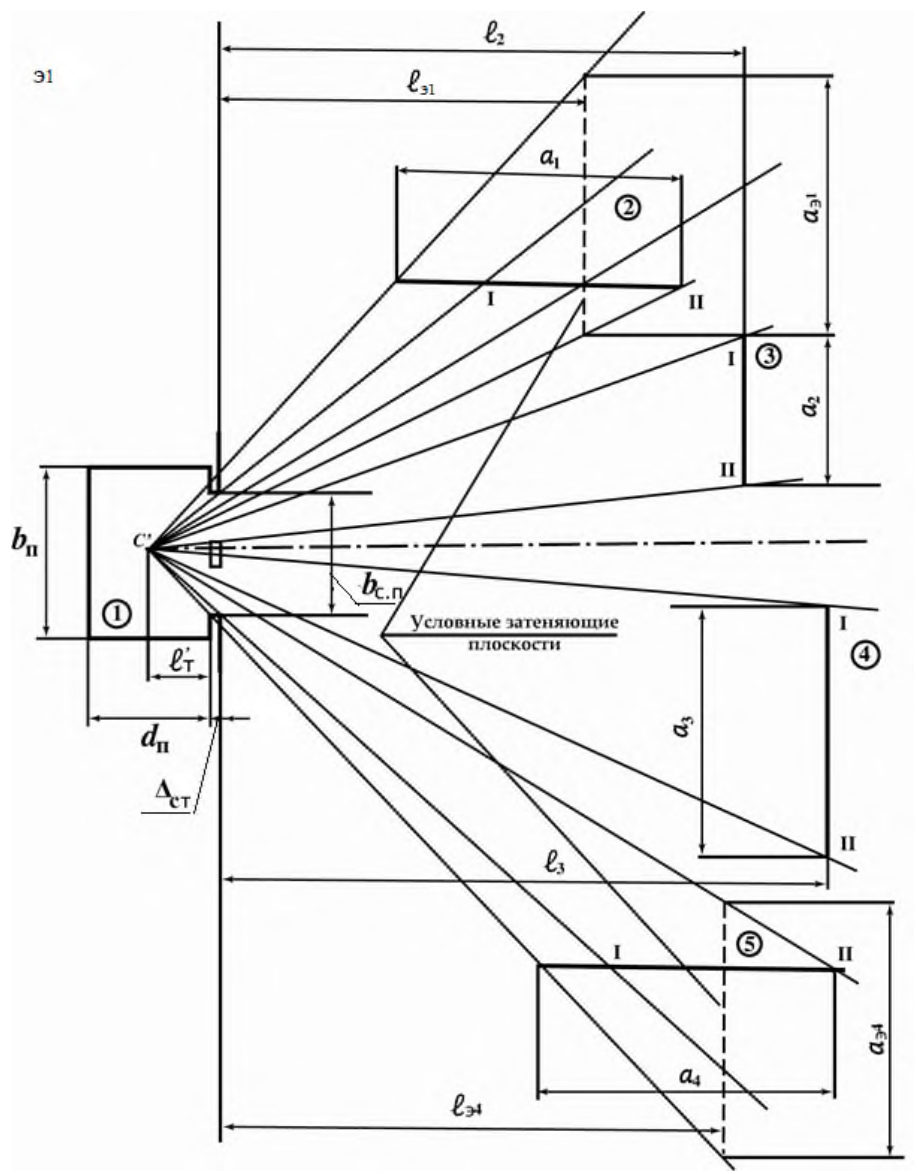

Рисунок А.7 - Схема № 5 к определению параметров застройки со сложной конфигурацией по высоте экранирующего здания

• исследуемое помещение; , , , , - экранирующие здания;

С -расчетная точка в разрезе; С ´ - расчетная точка в плане;

I-II - участки экранирующих зданий, видимые из расчетной точки через световой проем

Примечание - Другие обозначения см. в разделе 4 и А.3.

Рисунок А.8 - Схема № 6 к определению параметров застройки со смешанным расположением экранирующих зданий

Таблица А.1 Значения коэффициента q (γ)

Примечания

1 При значениях угловых высот среднего луча, отличных от приведенных в настоящей таблице, значения коэффициента q( γ) определяют интерполяцией.

2 В практических расчетах угловую высоту среднего луча участка небосвода, видимого из расчетной точки через световой проем в разрезе помещения, следует заменять угловой высотой середины участка небосвода, видимого из расчетной точки через световой проем.

3 При разработке настоящей таблицы частично использованы данные ГОСТ Р 57260.

СП .1325800.2017

Таблица А.2 -Значения средней относительной яркости фасадов экранирующих (противостоящих) зданий b ф с параллельным их расположением по схеме № 1

Примечание - При значениях параметров ρ ф, l / а, а / Нp , отличных от приведенных в настоящей таблице, коэффициент b ф определяют интерполяцией и экстраполяцией.

Таблица А.3 -Значения коэффициента отражения некоторых строительных материалов ρ и средневзвешенного коэффициента отражения фасада ρ ф

Таблица А.4 Значения r o для УРП

Примечания

• 1 При промежуточных значениях d п/ h 01, l т / d п, b п/ d п и ρ ср коэффициент r o определяют интерполяцией и экстраполяцией.
• 2 Средневзвешенный коэффициент отражения помещения (пола, стен, потолка и окна) рассчитывают по формуле

где ρ п, ρ ст , ρ пот, ρо - коэффициенты отражения материала пола, стен, потолка и окна соответственно;

S п, S ст , S пот, S о - площадь пола, стен, потолка и окна соответственно.

Если коэффициенты отражения света отделки поверхностей помещения неизвестны, то для помещений жилых и общественных зданий средневзвешенный коэффициент отражения ρ ср следует принимать равным 0,55.

Таблица А.5 Значения r o на уровне пола

Примечания

• 1 При промежуточных значениях d п/ h 01, l т / d п, b п/ d п и ρ ср коэффициент r o определяют интерполяцией и экстраполяцией.
• 2 Средневзвешенный коэффициент отражения помещения (пола, стен, потолка и окна) рассчитывают по формуле

пот, ρо - коэффициенты отражения материала пола, стен, потолка и окна соответственно; где ρ п, ρ ст , ρ S п, S ст , S пот, S о - площадь пола, стен, потолка и окна соответственно.

Если коэффициенты отражения света отделки поверхностей помещения неизвестны, то для помещений жилых и общественных зданий средневзвешенный коэффициент отражения ρ ср следует принимать равным 0,55.

СП .1325800.2017

Таблица А.6 -Значения коэффициента К зд0 для схемы № 1 (рисунок А.1) с параллельным расположением зданий

СП .1325800.2017

Примечания

1 При значениях параметров ρ ф, ρ ср, z 1, z 2, l т / d п, отличных от приведенных в настоящей таблице, коэффициент K зд0 определяют интерполяцией и экстраполяцией.

2 Значения коэффициента K зд0 для схем застройки зданий, отличающихся от схемы № 1, определяют по настоящей таблице с учетом указаний, приведенных в приложении А.

Таблица А 7 -Коэффициенты отражения и пропускания строительных стекол 1)

Таблица А.8 -Значения коэффициента пропускания наиболее распространенных стеклопакетов τ 1

6СИ-16-4M1 Примечания

0,40-0,71;0,74

1 Формулы стеклопакетов - в соответствии с ГОСТ 24866.

• 2 СИ - солнцезащитное и низкоэмисионное И-стекло. СК солнцезащитное и низкоэмисионное К-стекло.
• 3 Дискретные и интервальные значения коэффициента светопропускания соответствуют номенклатуре стеклопакетов и обусловлены различиями в светотехнических характеристиках.

Расстояние между стеклами в стеклопакете не влияет на светопропускание и указано условно.

Таблица А.9 Значения коэффициента τ 2

Таблица А.10 Значения коэффициентов τ 3 и τ 4

Таблица А.11 Значения коэффициента r 2

Примечания

1 В помещениях с зенитными и шахтными фонарями h ф соответствует h p (расчетная высота от УРП до нижней грани остекления фонаря).

2 В однопролетных помещениях ширина пролета l 1 соответствует ширине помещения b п.

Таблица А.12 Значения коэффициента k ф

Геометрический коэффициент естественной освещенности ε Bi в какойлибо точке помещения от неба МКО при верхнем освещении определяют по формуле

где n 1 - число лучей по графику I, проходящих от неба в расчетную точку через i -й световой проем на поперечном разрезе помещения; n 2 - число лучей по графику II, проходящих от неба в расчетную точку через i -й световой проем на продольном разрезе помещения.

А.3Расчет параметров для различных схем застройки зданий

В случае когда проектируемое здание и экранирующее его здание расположены не параллельно (т. е. отличаются по схеме застройки от схемы № 1), их необходимо привести к эквивалентной схеме с параллельным расположением по схеме № 1. Ниже рассмотрены наиболее часто встречающиеся схемы застройки и приведение их к схеме № 1 с эквивалентными параметрами. По параметрам схем, приведенным к параметрам схемы № 1, определяют значения средней относительной яркости экранирующих зданий и коэффициент K зд , учитывающий изменение внутренней отраженной составляющей КЕО в помещении при наличии противостоящих зданий.

Схема № 2

Противостоящее (экранирующее) здание расположено под углом к исследуемому зданию (рисунки А.2, А.3)

1 Накладывают график II для расчета КЕО на план исследуемого помещения (рисунок А.3) таким образом, чтобы его вертикальная ось совместилась с характерным разрезом помещения, а полюс графика 0 совместился с расчетной точкой С ′ . Подсчитывают по графику II число лучей, проходящих от части фасада (участок I-II) экранирующего здания через световой проем.

• 2 Отмечают точку С 1, расположенную на середине участка I-II экранирующего здания.
• 3 Строят условную затеняющую плоскость в плане, равную проекции плоскости фасада экранирующего здания на плоскость, параллельную фасаду исследуемого здания (помещения) и проходящую через точку С 1 .
• 4 Определяют расстояние l э от фасада исследуемого здания (помещения) до условной затеняющей плоскости (рисунок А.2).
• 5 Определяют расчетную высоту Н p от уровня пола исследуемого помещения до верха парапета или других затеняющих элементов экранирующего здания.
• 6 Вычисляют отношение расстояния между исследуемым помещением и условной затеняющей плоскостью к длине условной затеняющей плоскости l э / a э .
• 7 Вычисляют отношение длины условной затеняющей плоскости к расчетной высоте экранирующего здания аэ / H p .
• 8 Определяют значение средней относительной яркости фасада экранирующего здания по таблице А.2.
• 9 Вычисляют индекс экранирующего здания в плане z 1 по формуле

• 10 Вычисляют индекс экранирующего здания в разрезе z 2 по формуле

11 Определяют значение коэффициента К зд0 по таблице А.6.

Схема № 3

Т-образное расположение зданий (рисунки А.4, А.5)

Определение параметров застройки по схеме № 3 аналогично определению параметров застройки по схеме № 2, за исключением пункта 3. Строят условную затеняющую плоскость в плане, равную проекции видимой из расчетной точки части экранирующего здания, находящегося в пределах светового угла (участок II-III), на плоскость, параллельную плоскости фасада исследуемого здания (помещения) и проходящую через точку С 1 (середина участка I-II).

Схема № 4

Экранирующее здание со сложной конфигурацией в плане (рисунок А.6)

1 Вычисляют расстояние С ′ -С 1 от исследуемого помещения до условной затеняющей плоскости, параллельной плоскости фасада, по формуле

где l 1 и l 2 - расстояния от исследуемого помещения до части длины здания а 1 и до части длины здания а 2 .

2 Строят лучи С ′ -I и С ′ -II, соединяющие расчетную точку в плане с крайними точками горизонтальной проекции плоскости фасада экранирующего здания.

3 Определяют длину условной затеняющей плоскости a э, равную отрезку I ′ -II ′ .

4 Вычисляют параметры застройки для схемы № 4 применительно к условной затеняющей плоскости длиной аэ и расстоянием l э и суммарной шириной окон, включая простенки b с.п, по формулам (А.12) и (А.13).

Схема № 5

Экранирующее здание со сложной конфигурацией по высоте (рисунок А.7)

1 Вычисляют параметры застройки по формулам:

2 Определяют коэффициенты b ф1, К зд1 для части здания высотой Н p1 и длиной l 1 и коэффициенты b ф2, К зд2 для части здания высотой H p2 и длиной l 2 по таблицам А.2 и А.6.

3 Определяют произведение средневзвешенных коэффициентов b ф и К зд от всего экранирующего здания по формуле

где b ф1 и b ф2 -средняя относительная яркость фасадов отдельных частей здания;

К зд1 и К зд2 - коэффициенты, учитывающие изменения внутренней отраженной составляющей КЕО в помещении при наличии каждого из отдельных частей экранирующего здания; εзд1 и εзд2 - геометрические коэффициенты участков фасадов экранирующих частей зданий, видимых из расчетной точки через световой проем.

Схема № 6

Смешанное расположение экранирующих зданий (рисунок А.8)

1 Строят условные затеняющие плоскости для экранирующих зданий κ и ν .

2 Вычисляют параметры застройки z 1 и z 2 применительно к каждому экранирующему зданию λ и μ и каждой условной затеняющей плоскости зданий κ и ν .

3 Определяют коэффициенты b ф1, b ф2, b ф3, b ф4 и коэффициенты К зд1 , К зд2 , К зд3 , К зд4, для каждого из экранирующих зданий λ и μ и для каждой из условных затеняющих плоскостей зданий κ и ν в отдельности.

4 Определяют сумму произведений значений геометрических КЕО Ɛзд на коэффициенты b ф1 i и К зд по формуле

где b ф1, b ф2, b ф3 и b ф4 - средняя относительная яркость фасадов каждого из отдельных экранирующих зданий;

К зд1 , К зд2 , К зд3 , К зд4 -коэффициенты, учитывающие изменения внутренней отраженной составляющей КЕО в помещении при наличии каждого из отдельных экранирующих зданий;

Ɛзд1 , Ɛзд2 , Ɛзд3 , Ɛзд4 - геометрические коэффициенты естественного освещения участков фасадов экранирующих зданий, видимых из расчетной точки через световой проем.
