СП 97.13330.2016 «Асбестоцементные конструкции»

Введение

Настоящий свод правил разработан с учетом обязательных требований, установленных в Федеральных законах от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».

Свод правил разработан авторским коллективом Федерального государственного бюджетного образовательного учреждения высшего образования «Национальный исследовательский Московский государственный строительный университет» (профессор, д-р техн. наук Ю.М. Баженов, профессор, д-р техн. наук В.Ф. Степанова, канд. хим. наук В.Р. Фаликман, канд. техн. наук В.Г. Соловьев ) при участии ассоциации «Железобетон» (профессор, д-р техн. наук А.И. Звездов , канд. техн. наук Б.С. Соколов, Д.В. Пасхин ).

1Область применения

Настоящий свод правил устанавливает общие правила проектирования асбестоцементных конструкций.

2Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

ГОСТ 6266-97 Листы гипсокартонные. Технические условия

ГОСТ 18124-2012 Листы хризотилцементные плоские. Технические условия

ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 30340-2012 Листы хризотилцементные волнистые. Технические условия

ГОСТ 31416-2009 Трубы и муфты хризотилцементные. Технические условия СП 20.13330.2011 «СНиП 2.01.07-85* Нагрузки и воздействия»

СП 28.13330.2012 «СНиП 2.03.11-85 Защита строительных конструкций от коррозии» (с изменением № 1)

СП 50.13330.2012 «СНиП 23-02-2003 Тепловая защита зданий»

СП 131.13330.2012 «СНиП 23-01-99* Строительная климатология)» (с изменением № 2)

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов (сводов правил и/или классификаторов) в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт (документ), на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта (документа) с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт (документ), на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта (документа) с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт (документ), на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт (документ) отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил можно проверить в Федеральном информационном фонде стандартов.

3Термины и определения

В настоящем своде правил применены следующие термины с соответствующими определениями:

3.1асбест

Собирательное название группы тонковолокнистых минералов из класса силикатов.

3.2асбестоцемент

Композиционный строительный материал на основе асбеста и цемента.

3.3асбестоцементная (хризотилцементная) безнапорная труба

Труба, предназначенная для использования в трубопроводах с давлением транспортируемых жидкости или газа, не превышающим атмосферное.

3.4асбестоцементная конструкция

Строительная конструкция, изготовленная из листового асбестоцемента, теплоизоляционных материалов и асбестоцементных, деревянных или металлических элементов каркаса.

3.5асбестоцементная (хризотилцементная) муфта

Асбестоцементное изделие цилиндрической формы для соединения асбестоцементных труб.

3.6асбестоцементная (хризотилцементная) напорная труба

Труба, предназначенная для использования в трубопроводах с давлением транспортируемых жидкости или газа, превышающим атмосферное.

3.7асбестоцементная панель (плита)

Асбестоцементное изделие, представляющее собой плоскостной строительный элемент, имеющий асбестоцементные наружные поверхности и внутреннее пространство, заполняемое при необходимости изоляционным материалом, предназначенное для использования в вертикальном (панель) или горизонтальном(плита) положении.

3.8асбестоцементная фасонная деталь

Асбестоцементное изделие сложной формы, служащее для устройства сопряжений в кровле.

3.9асбестоцементный вентиляционный короб

Пустотелое асбестоцементное изделие, прямоугольного поперечного сечения, предназначенное для устройства вентиляционных систем.

3.10асбестоцементный полуцилиндр

Асбестоцементное изделие в виде незамкнутого прямого цилиндра, предназначенное для устройства защитного кожуха на теплоизоляционном слое трубопровода.

3.11асбестоцементный швеллер

Асбестоцементное изделие, предназначенное для изготовления каркаса строительных конструкций.

3.12безнапорная асбестоцементная (хризотилцементная) муфта

Асбестоцементная муфта, предназначенная для использования в трубопроводах с давлением транспортируемых жидкости или газа, не превышающим атмосферное.

3.13водонепроницаемость асбестоцементного изделия

Способность асбестоцементного изделия препятствовать сквозному проникновению воды при установленных нормативных параметрах времени и давления.

3.14волнистый асбестоцементный (хризотилцементный) лист

Асбестоцементный лист, форма которого основана на повторяющемся чередовании выпуклых и вогнутых участков с прямыми продольными образующими.

3.15гибкий асбестоцементный лист

Асбестоцементное изделие, обладающее повышенной пластичностью, используемое для облицовки поверхностей различной формы.

3.16кровельная асбестоцементная плитка

Плоское асбестоцементное изделие, длина и ширина которого не более 600 мм, а толщина - не более 5 мм.

3.17морозостойкость асбестоцементного изделия

Способность асбестоцементного изделия выдерживать в насыщенном водой состоянии нормативное число циклов попеременного замораживания и оттаивания без признаков разрушения.

3.18напорная асбестоцементная (хризотилцементная) муфта

Асбестоцементная муфта, предназначенная для использования в трубопроводах с избыточным давлением транспортируемых жидкости или газа, превышающим атмосферное.

3.19плоский асбестоцементный (хризотилцементный) лист

Плоское монолитное прямоугольное изделие, толщина которого, как правило, составляет от 6 до 25 мм.

3.20подоконная асбестоцементная плита

Плоское асбестоцементное изделие специальной формы, предназначенное для устройства подоконников в зданиях различного назначения.

3.21хризотил

Минерал группы серпентина, гидросиликат магния с химической формулой 3MgO·2SiO2·2H2O, структурно относящийся к слоистым силикатам.

3.22экструзионныеизделия

Плиты, панели и другие изделия, изготавливаемые по экструзионной технологии.

4Общие требования к асбестоцементным конструкциям

• листов (плоских, фасонных, перфорированных, волнистых, гибких и других);
• плит и панелей каркасных, а также бескаркасных (трехслойных), в том числе с обрамлением по контуру (стеновых, угловых, для перегородок и перекрытий);
• оболочек сводчатых волнистого профиля;
• плит и панелей экструзионных многопустотных;
• элементов погонажных экструзионных (швеллеров, стоек, подоконных плит, плоских и фасонных деталей кровли, деталей архитектурного оформления, элементов несъемной опалубки и др.);
• труб исоединительных деталей труб (безнапорные и напорные трубы и муфты по ГОСТ 31416, патрубки, раструбы, полуцилиндры, вентиляционные короба).

СП 97.13330.2016

5Материалы

В качестве асбеста при изготовлении асбестоцементных изделий и конструкций необходимо применять исключительно хризотил [1].

Расчетные характеристики материалов

При определении расчетных сопротивлений листового асбестоцемента по таблице 5.1 величину временного сопротивления (предела точности) асбестоцемента изгибу следует принимать по государственным стандартам или техническим условиям, при этом величину временного сопротивления асбестоцемента плоских листов необходимо умножать на коэффициент 0,9.

Таблица 5.1 - Расчетные сопротивления листового асбестоцемента при временном сопротивлении

Таблица 5.2 - Расчетные сопротивления экструзионного асбестоцемента

где σ - нормальные напряжения от действия постоянных, временных длительных и кратковременных нагрузок; σ g - нормальные напряжения от действия постоянных и временных длительных нагрузок; б) конструкций, находящихся в условиях атмосферного увлажнения (подверженных действию капельной влаги) и в помещениях с мокрым или влажным режимом, принимаемым по СП 50.13330, при защите наружных поверхностей конструкций влагонепроницаемыми покрытиями - на коэффициент γ w = 0,9; при отсутствии защиты для конструкций из листового асбестоцемента - на γ w = 0,8, для конструкций из экструзионного асбестоцемента - на γ w = 0,65; в) асбестоцементных конструкций, находящихся в условиях длительного воздействия температуры свыше 40 ° С, - на коэффициент γ t = 0,85.

Таблица 5.3 - Модули упругости и сдвига листового асбестоцемента

Таблица 5.4 - Модули упругости и сдвига экструзионного асбестоцемента

При определении ε для асбестоцемента, защищенного от увлажнения, значение ε , полученное по графику, необходимо умножать дополнительно на коэффициент 0,75.

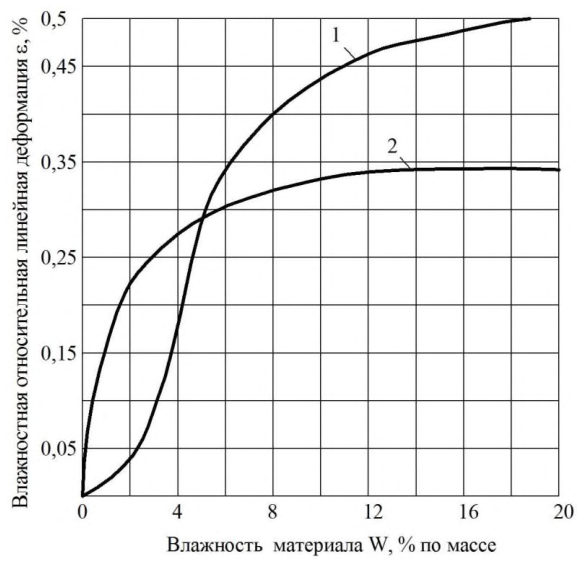

Рисунок 5.1 - График зависимости влажностных относительных линейных деформаций ε листового ( 1 ) и экструзионного ( 2 ) асбестоцементов от их влажности W

Таблица 5.5 -Коэффициент температурного линейного расширения асбестоцемента

Расчетные сопротивления, модули упругости и сдвига пенопластов, находящихся в условиях длительного действия разных температур, следует умножать на коэффициент условий работы γ t , приведенный в таблице В.2 приложения В.

Расчетные характеристики клеевых соединений и клеев при действии повышенных температур следует умножать на коэффициенты условий работы γ c , приведенные в таблице Г.3 приложения Г.

6Расчет элементов асбестоцементых конструкций

6.1Расчет элементов асбестоцементых конструкций по предельным состояниям первой группы

Расчет изгибаемых элементов

⧉❝6.1.1

Проверку прочности элементов асбестоцементных конструкций следует выполнять по формулам:

• а) для обшивок каркасных и бескаркасных или полок экструзионных плит и панелей:

• б) для каркаса каркасных ребер или экструзионных плит и панелей:

• в) для заполнителя бескаркасных панелей:

• г) для клеевых соединений обшивок с каркасом:

• д) для плоских и волнистых листов:

где Rm - расчетные сопротивления материала;

• Rt, Rс -обшивок по изгибу, растяжению и сжатию, принимаемые для асбестоцемента по таблицам 5.1 и 5.2;
• Rps - расчетные сопротивления сдвигу заполнителя бескаркасных плит панелей, принимаемые для пенопластов по таблице В.1 приложения В;
• Rps - расчетные сопротивления сдвигу клеевого соединения обшивок с каркасом или заполнителем, принимаемые для эпоксидных клеев по таблице Г.1 приложения Г.
• В формулах (6.1)-(6.10) напряжения σ и τ являются суммарными напряжениями от действия нагрузок и воздействий и их сочетаний.

⧉❝6.1.2

Напряжения в элементах каркасных плит и панелей (см. рисунок 6.1) следует определять по формулам: в обшивках наружных ( 1 ) и внутренних ( 2 ):

• в каркасе:

СП 97.13330.2016

В формулах (6.11) - (6.15): β - коэффициент, определяемый по формуле (6.19); m - коэффициент, учитывающий распределение усилий между каркасом и обшивками и определяемый по 6.1.6. и 6.1.7;

Y -расстояние от нейтральной оси конструкции, положение которой определено с учетом податливости соединений по 6.1.4, до рассматриваемого сечения волокна;

I 1 , I 2 , Sr - моменты инерции поперечного сечения обшивок ( 1 ) и ( 2 ) и статический момент сдвигаемой части поперечного сечения конструкции, вычисляемые с учетом указаний 6.1.3, относительно нейтральной оси, положение которой определено по 6.1.4;

I ω - момент инерции поперечного сечения каркаса относительно нейтральной оси, положение которой определено по 6.1.4;

I r - приведенный (к материалу каркаса) момент инерции сечения конструкции, определяемый по формуле

bc - расчетная ширина клеевых швов, принимаемая равной 0,5 суммарной ширины швов.

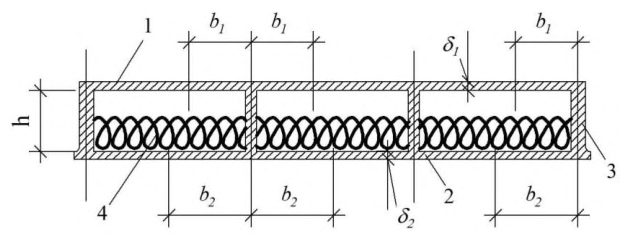

Рисунок 6.1 - Поперечное сечение каркасной плиты

1, 2 - асбестоцементные обшивки; 3 - элементы каркаса плиты; 4 - утеплитель

⧉❝6.1.3

При расчете каркасных плит и панелей следует учитывать часть площади поперечного сечения обшивок, принимая их ширину в каждую сторону от вертикальной оси ребра каркаса (см. рисунок 6.1) равной:

• для сжатых обшивок: где δ - толщина сжатой обшивки;
• для растянутых обшивок b = 25 δ , (где δ - толщина растянутой обшивки), но не более половины расстояния между ребрами каркаса.

в клеевых соединениях обшивок с каркасом:

⧉❝6.1.4

При расчете каркасных плит и панелей положение нейтральной оси сечения конструкции с учетом податливости соединений обшивок с каркасом следует определять по формуле

где S 1 , S 2 , S ω - статические моменты обшивок ( 1 ) и ( 2 ) и каркаса, определяемые с учетом указаний 6.1.3, относительно произвольной оси;

A 1 , A 2 , A ω - площади поперечных сечений обшивок ( 1 ) и ( 2 ), определяемые с учетом указаний 6.1.3, и площадь каркаса.

⧉❝6.1.5

При расчете каркасных плит и панелей коэффициент β следует определять по формуле

⧉❝6.1.6

При расчете каркасных плит и панелей коэффициент m при клеевом соединении асбестоцементных обшивок с асбестоцементным каркасом следует определять по формуле

где Gc - модуль сдвига клея, принимаемый для эпоксидных клеев по таблице Г.2 приложения Г;

G - модуль сдвига материала обшивок плит и панелей, принимаемый для асбестоцемента по таблице 5.3.

⧉❝6.1.7

При расчете каркасных плит и панелей коэффициент m при соединении обшивок с каркасом с помощью металлических элементов (шурупов, винтов, болтов или заклепок) следует определять по формуле

Где MC , MB - изгибающие моменты в начальном B и конечном С сечениях (при MC ≥ MB ) рассматриваемого участка с однозначной эпюрой поперечных сил;

S 1 0 , S 2 0 - приведенные (к материалу каркаса) статические моменты обшивок ( 1 ) и ( 2 ), вычисляемые с учетом указаний 6.1.3, относительно нейтральной оси, положение которой определено по формуле (6.24); η - коэффициент, определяемый по графику на рисунке 6.2 в зависимости от диаметра элемента соединения d ;

Km - коэффициент, принимаемый для элементов соединения из стали равным 1,0, из алюминия - 1,1; nc - число принимаемых срезов элементов соединения в каждом шве на рассматриваемом участке с однозначной эпюрой поперечных сил; ϕ 0 - угол поворота каркаса конструкции, определяемый без учета обшивок, на рассматриваемом участке в месте действия минимального момента;

I r 0 -приведенный (к материалу каркаса) момент инерции сечения конструкции, вычисляемый относительно нейтральной оси, положение которой вычисляют по формуле (6.24).

СП 97.13330.2016

При расчете свободно опертых каркасных плит и панелей на действие равномерно распределенной нагрузки коэффициент m следует определять по формуле

где n c ' - число срезов элементов соединений в каждом шве на половине пролета. При этом следует выполнять требования 6.1.8.

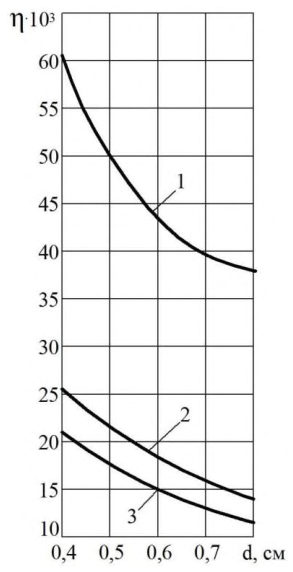

Рисунок 6.2 - График для определения коэффициента η для плит и панелей с деревянным 1 , алюминиевым 2 и стальным 3 каркасами

⧉❝6.1.8

Подбор сечения каркасных плит и панелей следует производить из условия приближения значения m к значению m 0 , определяемому по формуле:

При расчете каркасных плит и панелей коэффициент m следует принимать: если m ≥ m 0- равным m 0 , если m < m 0 - равным m .

⧉❝6.1.9

При расчете каркасных плит и панелей положение нейтральной оси сечения конструкции без учета податливости соединений обшивок с каркасом необходимо определять по формуле

⧉❝6.1.10

Расчет элемента соединения обшивок с каркасом следует производить по формуле:

где Ts определяют по формулам (7.1), (7.3) - (7.5).

⧉❝6.1.11

Расчет плит и панелей на деревянных каркасах при соединении обшивок с каркасом шурупами следует производить с учетом работы обшивок, при соединении обшивок с каркасом оцинкованными стальными гвоздями или алюминиевыми гвоздями и профилями - без учета работы обшивок.

⧉❝6.1.12

Напряжения в элементах экструзионных плит и панелей (см. рисунок 6.3) следует определять:

• в полках:
• в ребрах:

где I, S - момент инерции сечения и статический момент сдвигаемой части сечения конструкции относительно нейтральной оси;

Kh - коэффициент, принимаемый для плит и панелей высотой от 60 до 140 мм равным 1, высотой от 160 до 180 мм - равным 0,8.

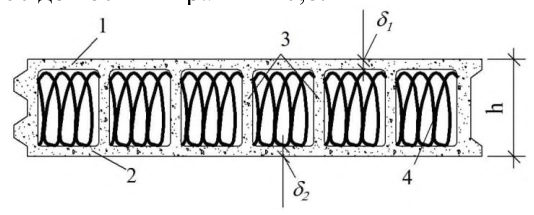

• 1, 2 - полки панели; 3 - ребра панели; 4 - утеплитель.

Рисунок 6.3 - Поперечное сечение экструзионной панели

⧉❝6.1.13

Напряжения в элементах бескаркасных плит и панелей (см.рисунок 6.4) следует определять: в обшивках: в заполнителе:

где I -приведенный [к материалу обшивки ( 1 )] момент инерции сечения конструкции, определяемый без учета заполнителя и обрамления.

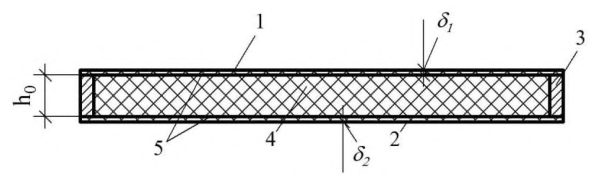

1, 2 - асбестоцементные обшивки; 3 - элементы обрамления панели; 4 - заполнитель (пенопласт); 5 - клеевой шов

Рисунок 6.4 - Поперечное сечение бескаркасной панели с обрамлением

⧉❝6.1.14

Напряжения в волнистых асбестоцементных листах, уложенных в кровлях и настилах по одно- или двухпролетной схеме, следует определять при действии:

• равномерно распределенной нагрузки по формуле

• сосредоточенной нагрузки, приложенной к гребню любой из средних волн, по формуле

где С - коэффициент, определяемый по рисунку 6.5 в зависимости от l α и I I k d (где α , l - шаг волны и пролет волнистого листа; I k , I d - моменты инерции волнистого и плоского листов на единицу ширины); для листов, опирающихся по двухпролетной схеме, коэффициент С следует умножать на 0,9; γ k - коэффициент условий работы, принимаемый при применении листов в кровлях в случае отсутствия чердачного перекрытия равным 0,75, в остальных случаях - 1;

K 1 - коэффициент, определяемый по рисунку 6.6 (где δ и hk - толщина листа и высота волны листа);

Wk - момент сопротивления сечения волнистого асбестоцементного листа относительно нейтральной оси, определяемый по формуле (6.33) или (6.34).

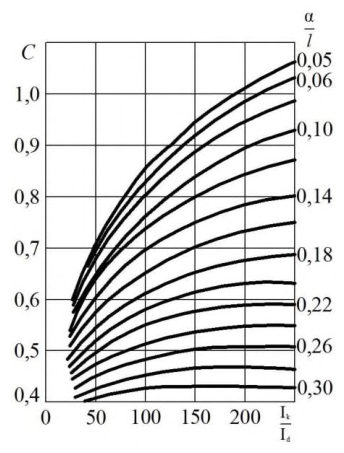

Рисунок 6.5 - График для определения коэффициента С

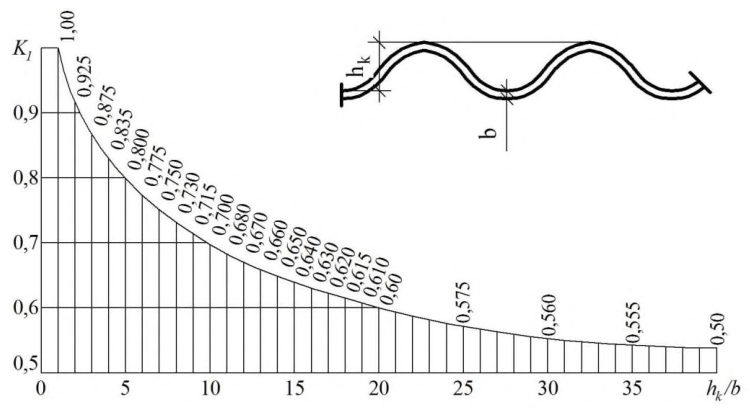

Рисунок 6.6 -График для определения коэффициента K 1

⧉❝6.1.15

Момент сопротивления волнистого листа Wk следует определять по формуле

• на сосредоточенную нагрузку - по формуле

n - число волн в листе.

Расчет элементов на температурные и влажностные воздействия

⧉❝6.1.16

При расчете асбестоцементных конструкций температурные и влажностные воздействия следует относить к кратковременным воздействиям.

⧉❝6.1.17

Напряжения в элементах однопролетных свободно опертых каркасных плит и панелей с двумя обшивками, а также экструзионных плит и панелей от температурных или влажностных воздействий следует определять по формулам:

• в наружных ( 1 ) и внутренних ( 2 ) обшивках (полках):

• в каркасе (ребрах) со стороны наружных ( 1 ) и внутренних ( 2 ) обшивок (полок):

Y 0 расстояние от нейтральной оси конструкции, положение которой определено без учета податливости соединений по формуле (6.24), до рассматриваемого волокна;

• 2 1 θ ,θ - коэффициенты, определяемые по графику, представленному на рисунке 6.7, в зависимости от значения

где h 1 , h 2 - расстояние от нейтральной оси до середины обшивок (полок) ( 1 ) и ( 2 );

2 1 ε ,ε - температурные или влажностные относительные линейные деформации обшивок (полок) 1 и 2 , определяемые по формулам (6.43), (6.44) и по 6.1.19; ω2 ω1 ,ε ε -температурные относительные линейные деформации крайних волокон каркаса, примыкающих к обшивкам (полкам) ( 1 ) и ( 2 ), определяемые по формулам (6.45) и (6.46). где где

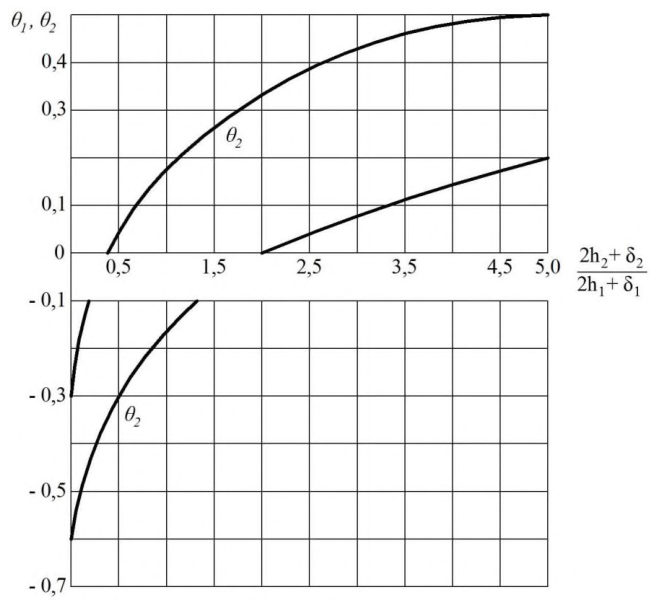

Рисунок 6.7 - График для определения коэффициентов θ 1 и θ 2

⧉❝6.1.18

При расчете ограждающих конструкций отапливаемых зданий в стадии эксплуатации на температурные воздействия нормативные значения ε 1 , ε 2 и εω 1 , εω 2 следует определять по формулам:

α 1 , α 2 , αω - коэффициенты температурного линейного расширения материала наружных ( 1 ) и внутренних ( 2 ) обшивок (полок) и каркаса (ребер), принимаемые для асбестоцемента по таблице 6.1;

• t ew , t ec -cреднесуточные температуры наружного воздуха в теплое t ew и холодное t ec время года, принимаемые в соответствии с требованиями СП 20.13330;
• t iw , t is - температуры внутреннего воздуха помещений в теплое t iw и холодное t is время года, принимаемые по ГОСТ 12.1.005 или по строительному заданию на основании технологических решений;
• t 0 -температура, при которой происходит изготовление конструкций, принимаемая равной минус 17 ° С.

При расчете плит покрытий на сочетание нагрузок, включающее снеговую нагрузку и температурные воздействия, величину Δ t 1 следует принимать равной минус 17 ° С.

При определении расчетных значений ε 1 , ε 2 и εω 1 , εω 2 нормативные величины Δ t 1 и Δ t 2, полученные по формулам (6.47) и (6.48), умножают на коэффициент надежности по нагрузке γ f = 1,1.

⧉❝6.1.19

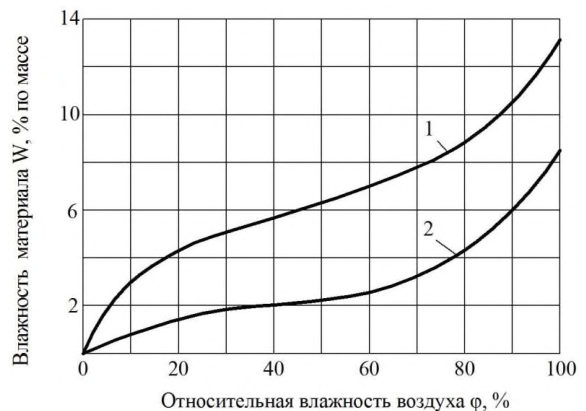

При расчете конструкций на влажностные воздействия нормативные значения влажностных деформаций обшивок (полок) ε 1 и ε 2 следует определять для асбестоцемента по 5.1.7 в зависимости от значений начальной W 0 и конечной Wk влажности материала.

Значение W 0 для асбестоцемента следует принимать:

• для листового - равным 8 % по массе;
• для экструзионного - равным 3,5 % по массе.

Таблица 6.1 - Конечная влажность асбестоцемента

Элементы плиты или панели	Вид влажностного воздействия	Значение конечной влажности асбестоцемента W k
Наружная обшивка (полка)	Воздушное увлажнение Воздушное высушивание Увлажнение капельной влагой	Соответствующее значению ϕ max Соответствующее значению ϕ min Равное W max
Внутренняя обшивка (полка)	Воздушное увлажнение или высушивание	Соответствующее значению ϕ wn

Обозначения:

Wk - конечная влажность асбестоцемента, соответствующая данному значению относительной влажности воздуха ϕ и определяемая по графику, приведенному на рисунке 6.8; ϕ max, ϕ min - максимальная и минимальная среднемесячная относительная влажность наружного воздуха, определяемая по СП 131.13330;

Wmax - максимальная влажность асбестоцемента, принимаемая для асбестоцемента равной 19 %, для экструзионного асбестоцемента - 20 %; ϕ wn - относительная влажность воздуха в помещении здания, принимаемая по ГОСТ 12.1.005 или по строительным заданиям на основании технологических решений.

При определении расчетных значений влажностных деформаций их нормативные величины следует умножать на коэффициент надежности по нагрузке 1,1 γ = f .

Рисунок 6.8 - График зависимости влажности W листового ( 1) и экструзионного ( 2) асбестоцементов от относительной влажности воздуха ϕ .

⧉❝6.1.20

Напряжения в элементах однопролетных свободно опертых бескаркасных плит и панелей с двумя обшивками от температурных и влажностных воздействий следует определять по формулам:

• в наружных ( 1 ) и внутренних ( 2 ) обшивках:

где Gp - модуль сдвига материала заполнителя, принимаемый для пенопластов по таблице В приложения В.

Расчет центрально-сжатых элементов

⧉❝6.1.21

Напряжения в центрально-сжатых экструзионных конструкциях следует определять по формуле

• в заполнителе: где N - продольная сила;
• ϕ - коэффициент продольного изгиба, принимаемый по графику на рисунке 6.9 в зависимости от гибкости элемента λ ;

Abr - площадь поперечного сечения брутто.

Предельное значение гибкости λ для конструкций следует принимать не более 100.

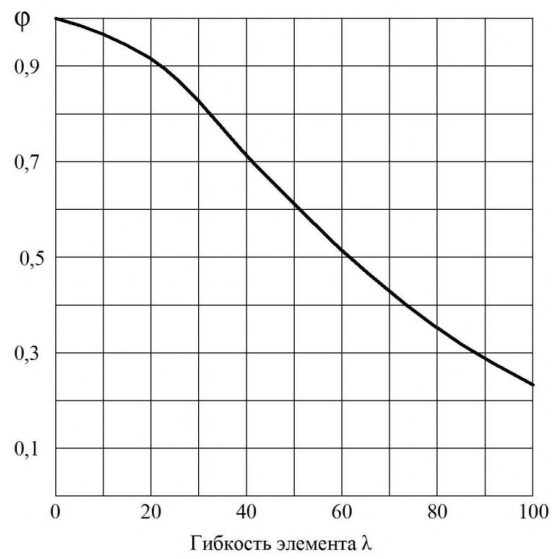

Рисунок 6.9 - График для определения коэффициента продольного изгиба ϕ

⧉❝6.1.22

Расчетную длину конструкции l 0, нагруженной продольной силой, следует определять путем умножения геометрической длины элемента на коэффициент μ , равный:

• при шарнирно закрепленных концах элемента - 1,0;
• одном шарнирно закрепленном и другом защемленном конце - 0,8;
• одном защемленном и другом свободном нагруженном конце - 2,2;
• при обоих защемленных концах - 0,65.

В случае равномерно распределенной по длине элемента осевой нагрузкой коэффициент μ следует принимать равным:

• при обоих шарнирно закрепленных концах - 0,73;
• одном защемленном и другом свободном конце - 1,2.

Расчет сжато-изогнутых элементов

⧉❝6.1.23

Напряжения в сжато-изогнутых экструзионных конструкциях следует определять по формулам:

• в крайних растянутых волокнах:

где An - площадь поперечного сечения нетто элемента; ξ - коэффициент, учитывающий дополнительный момент от продольной силы при деформации элемента:

• в крайних сжатых волокнах: где b - ширина плиты и панели.

⧉❝6.2.6

Максимальный прогиб однопролетных свободно опертых каркасных плит и панелей с двумя обшивками от температурных или влажностных воздействий следует определять по формуле

где M - момент от нормативных значений температурных или влажностных воздействий, определяемый по формуле

7Расчет элементов соединений асбестоцементных конструкций

W - расчетный момент сопротивления поперечного сечения элемента.

6.2 Расчет элементов асбестоцементных конструкций

по предельным состояниям второй группы

• 6.2.1 Прогибы и перемещения элементов конструкций не должны превышать предельных, установленных СП 20.13330.

6.2.2 При определении прогиба асбестоцементных каркасных плит и панелей изгибную жесткость следует определять по формуле

• 6.2.3 При определении прогиба асбестоцементных каркасных плит и панелей изгибную жесткость обшивок D 1 , 2 (на единицу ширины) необходимо определять по формуле

6.2.4 При определении прогиба асбестоцементных экструзионных плит и панелей изгибную жесткость следует принимать по моменту инерции сечения брутто.

• 6.2.5 При определении прогиба бескаркасных плит и панелей, в том числе с их обрамлением по контуру, изгибную жесткость следует определять по формуле

где K 2 - коэффициент, определяемый по формуле:

где

Es - модуль упругости материала элемента соединения.

где δα - толщина полки металлического каркаса.

8Конструктивные требования

При проектировании каркасных плит и панелей для внутренних ограждений зданий с мокрым режимом помещений по СП 50.13330 следует применять прессованные асбестоцементные листы.

Бескаркасные плиты и панели следует применять в ограждениях зданий с влажным режимом помещений только при наличии пароизоляции.

В каркасных и экструзионных плитах и панелях влажность минераловатного утеплителя не должна превышать 8 % по массе.

При проектировании асбестоцементных плит с деревянным каркасом не допускается гвоздевое соединение обшивок с каркасом.

Проектировать асбестоцементные конструкции в случае стеснения их температурно-влажностных деформаций следует с учетом возникающих при этом усилий.

В необходимых случаях на поверхность плит и панелей следует наносить пароизоляцию.

АПриложение А (cправочное). Основные буквенные обозначения

Буквенные обозначения, приведенные в настоящем своде правил:

M - изгибающий момент;

N - продольная сила;

Q - поперечная сила;

P - сосредоточенная сила;

Rm - расчетное сопротивление материала обшивки изгибу;

Rt - расчетное сопротивление материала обшивки растяжению;

Rc - расчетное сопротивление материала обшивки сжатию;

Rp - расчетное сопротивление материала обшивки смятию;

R ω m расчетное сопротивление материала каркаса изгибу;

R ω t -расчетное сопротивление материала каркаса растяжению;

R ω c -расчетное сопротивление материала каркаса сжатию; n R ωc -нормативное сопротивление материала каркаса сжатию;

R ω s -расчетное сопротивление материала каркаса сдвигу;

Rlp - расчетное сопротивление материала каркаса местному смятию при плотном касании;

Rps - расчетное сопротивление сдвигу заполнителя;

Rcs - расчетное сопротивление сдвигу клеевого соединения;

Rbs - расчетное сопротивление материала элемента соединения срезу; γ - коэффициент условий работы;

E1 , E2 - модуль упругости материала обшивки;

E ω - модуль упругости материала каркаса;

G - модуль сдвига материала обшивки;

Gp - модуль сдвига материала заполнителя;

Gс - модуль сдвига клея; ν - коэффициент поперечной деформации материала; α - коэффициент температурного линейного расширения материала;

• ε , ε 1 , ε 2 - температурная или влажностная относительная линейная деформация обшивки;

W - влажность материала; l - пролет конструкции; δ - толщина обшивки; h ω - высота каркаса; b ω - суммарная ширина ребер каркаса или полок; h 0 - высота заполнителя; bp - ширина заполнителя;

An - площадь поперечного сечения нетто;

Abr - площадь поперечного сечения брутто;

• λ - гибкость элемента;
• σ - нормальные напряжения в обшивках или полках плит и панелей, в плоских и волнистых листах;
• σω - нормальные напряжения в каркасе или ребрах плит и панелей;
• τω - касательные напряжения в каркасе или ребрах плит и панелей;
• σ n - главные нормальные напряжения в каркасе или ребрах плит и панелей;
• τ ps - касательные напряжения в заполнителе бескаркасных плит и панелей;
• τ cs - касательные напряжения в клеевых соединениях обшивок с каркасом или заполнителем плит и панелей.

Таблица Б.1

БПриложение Б (cправочное). Назначение и типы асбестоцементных конструкций

Пенопласты, их расчетные характеристики и коэффициенты условий работы

ВПриложение В. (справочное) Пенопласты

В.1 Плиты из полистирольного пенопласта марки ПСБ или ПСБ-С.

В.2 Полистирольный пенопласт марки ПСБ или ПСБ-С, изготавливаемый термоимпульсным методом в полости конструкции из вспенивающегося полистирола марки ПСВ или ПСВ-С.

В.3 Полистирольный пенопласт с минеральным наполнителем марки ПСБ-М, изготавливаемый термоимпульсным методом в полости конструкции из сырьевой смеси, содержащей вспенивающийся полистирол марки ПСВ или ПСВ-С, легкий минеральный наполнитель (вспученный перлитовый песок), связующее (карбамидоформальдегидную смолу марки КФ-МТ) и отвердитель (хлористый аммоний).

В.4 Полиуретановый пенопласт, вспениваемый в полости конструкции, марки ППУ-317.

В таблицах В.1, В.2 представлены расчетные характеристики и коэффициенты работы пенопластов.

Таблица В.1 - Расчетные характеристики пенопластов

Таблица В.2 - Коэффициенты условий работы γ t пенопластов

ГПриложение Г (cправочное). Расчетные характеристики и коэффициенты условий работы клеевых соединений асбестоцемента с асбестоцементом на эпоксидных клеях

В таблицах Г.1 - Г.3 приведены расчетные характеристики и коэффициенты условий работы клеевых соединений.

Таблица Г.1 - Расчетные сопротивления сдвигу

Таблица Г.2 - Модуль сдвига эпоксидного клея

Таблица Г.3 - Коэффициенты условий работы γ c

ДПриложение Д (cправочное). Пределы огнестойкости конструкций с применением асбестоцемента

В таблице Д.1 приведены пределы огнестойкости.

Таблица Д.1 - Пределы огнестойкости конструкций с применением асбестоцемента [2]

Продолжение таблицы Д.1

Окончание таблицы Д.1

Библиография

1. [1] Постановление Правительства Российской Федерации от 31 июля 1998 года № 869 «О позиции Российской Федерации по вопросу использования хризотилового асбеста»
2. [2] Пособие по определению пределов огнестойкости конструкций, пределов распространения огня по конструкциям и групп возгораемости материалов (к СНиП II-2-80) //ЦНИИСК им. Кучеренко. - М.: Стройиздат, 1985. - 56с.
