СП 100.13330.2016 «Мелиоративные системы и сооружения»

6.1Основные требования к оросительным системам

СП 100.13330.2016

• по опасности ухудшения плодородия почв (осолонцевание, засоление, обесструктуривание, выщелачивание почв и т. п.);
• по солеустойчивости сельскохозяйственных культур.

Оценку качества оросительной воды следует проводить согласно требованиям ГОСТ 17.1.2.03.

Оросительная норма нетто nnt J определяется по формуле

где wb d - дефицит влаги в водном балансе, мм, определяемый по формуле

где crop ET - эвапотранспирация (транспирация растений и испарение с поверхности почвы), мм; е P - эффективные осадки, мм; p q - подпитывание расчетного слоя почвы подземными водами, мм.

При наличии на оросительной системе засоленных почв и необходимости проведения промывных поливов оросительная норма нетто nnt J определяется по формуле

где lR V - слой воды на промывку, мм.

• на инфильтрацию и поверхностный сброс - не более 10 % дефицита водопотребления сельскохозяйственных культур;
• на испарение в зоне дождевого облака E - в % водоподачи, определяемой за расчетный период по формуле

где t - максимальная температура воздуха при дождевании, °C; ϕ - относительная влажность воздуха при дождевании, %; a ν - расчетная скорость ветра, приведенная к высоте флюгера и определяемая по формуле

где т ν - средняя скорость ветра за расчетный период (декаду, месяц) на высоте флюгера, м/с.

Климатические параметры следует принимать среднесуточными за расчет-

СП 100.13330.2016 ный период по данным метеорологических наблюдений, проводимых гидрометеорологическими службами.

где mnt J - средневзвешенная оросительная норма нетто сельскохозяйственных культур, м³ /га, определяемая по формуле

где i a - доля культуры в севообороте; nt A - орошаемая площадь нетто, га; l V - потери воды из оросительной сети на фильтрацию, м³ ; ls V - технологические сбросы воды из оросительной сети, м³ .

Схемы и степень автоматизации водораспределения должны обеспечивать сокращение технологических сбросов до величин, которые не должны превышать 5 % водопотребления нетто оросительной системы.

Расход воды нетто nt Q необходимо рассчитывать как произведение ординаты укомплектованного графика гидромодуля на орошаемую площадь нетто при поверхностном поливе или как сумму расходов одновременно работающих дождевальных устройств при поливе дождеванием.

Коэффициент полезного действия оросительной сети определяется по формуле

и должен быть не менее 0,9.

Для снижения непродолжительных (не более 5 сут) пиков водопотребления допускается комплектование графиков путем сдвига поливов на более ранние сроки (2-3 сут) с корректировкой поливной нормы в сторону ее уменьшения.

6.2Оросительная сеть

Выбор оптимальной конструкции оросительной сети должен проводиться на основе сравнения технико-экономических показателей вариантов сети.

При поверхностном поливе на уклонах местности более 0,003 следует, как правило, предусматривать самотечно-напорную трубчатую оросительную сеть.

• для определения гидравлических элементов каналов - на максимальный расход по максимальной ординате графика водоподачи, в случае совпадения периода максимальной мутности воды в источниках с временем работы каналов с расчетными расходами следует выполнять расчеты на незаиляемость;
• для определения превышения дамб и берм над уровнем воды в каналах и проверки их на неразмываемость - на форсированный расход, равный максимальному, увеличенному на коэффициент форсирования;
• для проверки уровней воды, обеспечивающих водозабор из каналов, определения местоположения водоподпорных сооружений и проверки каналов на незаиляемость - на минимальный расход.

Таблица 2 - Коэффициент форсирования

При этом должен быть обеспечен за сутки полив площади, равный суточной производительности сельскохозяйственных машин на послеполивной обработке пропашных культур.

В случае применения поливных машин максимальный расход оросителя должен быть равен сумме максимальных расходов одновременно работающих поливных машин с учетом коэффициента полезного действия оросителя

где max q и min q - соответственно максимальная и минимальная ординаты графика гидромодуля, л/(с∙га), при условии max min 0,4 q q · > .

При поливе дождеванием минимальный расход распределителя должен быть равен расходу воды минимального числа дождевальной техники, одновременно получающей из него воду на основании графика полива, с учетом коэффициента полезного действия распределителя.

Коэффициенты полезного действия магистрального канала, его ветвей должны быть не менее 0,90, а распределителей различных порядков и оросителей - не менее 0,93.

6.3Системы поверхностного полива

При продольной схеме полива направление борозд совпадает с направлением оросителя и уклона местности, при поперечной схеме борозды направлены поперек основного уклона (вдоль горизонталей местности) перпендикулярно оросителям. Условия применения схем полива приведены в приложении Г.

Расстояния между водовыпусками в поливные устройства (между гидрантами) необходимо принимать равными длине борозд при продольной схеме и длине поливного устройства - при поперечной.

При применении поливных машин расстояние между оросителями и гидрантами должно определяться техническими характеристиками применяемых машин.

СП 100.13330.2016 ном или постоянном расходе воды в борозду следует определять по приложениям Д, Е или по данным специальных исследований.

Передвижные поливные трубопроводы (жесткие и гибкие) допускается применять на спланированных территориях с уклонами в пределах 0,003-0,006 при поперечной и продольной схемах полива.

Жесткие трубопроводы следует применять преимущественно при поперечной схеме полива.

Полив из стационарных поливных трубопроводов надлежит применять при продольной схеме полива преимущественно для полива садов и виноградников при уклонах более 0,008.

Поливные лотки (каналы) следует применять, как правило, при поперечной схеме полива.

6.4Рисовые оросительные системы

Не допускается размещение рисовых оросительных систем на болотных почвах с мощностью пласта торфа в естественном состоянии более 0,5.

СП 100.13330.2016

Оросительная норма риса должна включать:

• суммарную величину испарения с поверхности рисового поля и транспирации растений;
• объем оросительной воды, расходуемой на первоначальное насыщение почвенного слоя и создание слоя затопления;
• объем боковой и вертикальной фильтрации;
• объем воды, расходуемой на создание проточности или на периодическую смену воды в чеках;
• объем поверхностных сбросов;
• объем технических потерь на утечку воды через водовыпуски.

В районах Дальнего Востока следует учитывать осадки за вегетационный период (по году 75 %-ной обеспеченности). При этом коэффициент использования осадков следует принимать равным 0,3-0,5.

Коэффициент запаса, учитывающий увеличение водоподачи в период первоначального затопления рисовых карт, следует принимать равным 1,1 для всех каналов, за исключением картовых оросителей.

Для картовых и участковых оросителей, а также для каналов, обслуживающих часть полей севооборота, долю содержания риса в севообороте необходимо принимать равной 1,0, для остальных оросительных каналов высшего порядка - 0,75.

Коэффициент водооборота, равный отношению времени первоначального затопления рисовых карт на всей оросительной системе ко времени первоначального затопления обслуживаемой данным каналом площади, приведен в таблице 3.

Таблица 3 - Коэффициент водооборота

Максимальный расход каналов водосборно-сбросной сети всех порядков необходимо определять с учетом содержания риса в севообороте и коэффициента запаса. Содержание риса в севообороте для картовых дрен - сбросов, а также для коллекторов, обслуживающих часть полей севооборота, следует принимать равным 1,0, для коллекторов высшего порядка - 0,75. Коэффициент запаса при определении максимального расхода воды в водосборно-сбросной сети, как правило, следует принимать 1,5, для районов Дальнего Востока - 1,2.

Пропускную способность каналов водосборно-сбросной сети необходимо проверять на пропуск ливневых расходов 10 %-ной обеспеченности. Минимальный расход каналов водосборно-сбросной сети всех порядков следует определять с учетом содержания риса в севообороте.

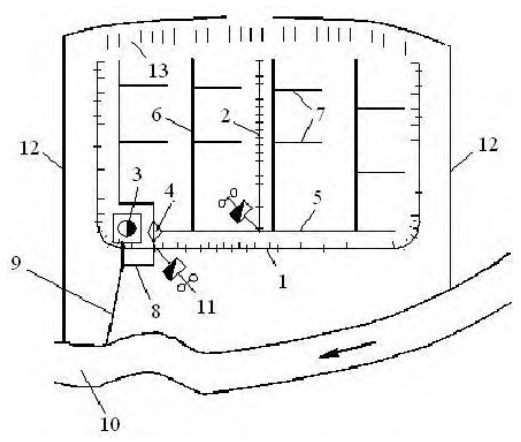

• с раздельной подачей и сбросом воды, когда вдоль одной из длинных сторон рисовой карты расположен картовый ороситель, выполненный в насыпи, как правило, двустороннего командования, а вдоль другой - картовый сбросной канал (карты краснодарского типа). Длину рисовой карты необходимо принимать 400-1200 м, ширину - 150-250 м в зависимости от фильтрационных свойств почв. Рисовая карта должна делиться поперечными валиками на чеки. Площадь чека должна быть 2-6 га, число чеков на карте 4-5;
• с раздельной подачей и сбросом воды и двумя чеками площадью 6 га каж- дый (карты кубанского типа). Длина рисовых карт должна быть 400-600 м, ширина 200-300 м;
• с совмещенной функцией подачи и сброса воды - карта широкого фронта подачи и сброса воды (КШФ), когда подача воды осуществляется за счет переполнения заглубленного канала (сброса-оросителя). Длину поливных карт широкого фронта следует принимать не более 1200 м. Площадь чека или карты-чека в этом случае может приниматься от 6 до 12 га. При разбивке карт широкого фронта на отдельные чеки необходимо в местах примыкания поперечных валиков к сбросу-оросителю предусматривать на последнем водоподпорные сооружения.

Карты широкого фронта подачи и сброса воды, как правило, надлежит применять при уклонах местности до 0,001 и располагать длинной стороной вдоль горизонтальной местности, с планированием каждой карты под одну отметку (карты-чеки).

Выбор конструкции рисовых карт следует проводить на основании сопоставления технико-экономических показателей вариантов.

• первоначальное затопление отдельной рисовой карты не более чем за 3 сут, а посевов риса в целом по хозяйству - 12-16 сут, для районов Дальнего Востока - не более чем - 10 сут;
• поддержание расчетного слоя воды в чеках в требуемые агротехнические сроки;
• нисходящие токи влаги на затопленном поле. Интенсивность оттока следует определять по данным опытов в аналогичных природных условиях;
• сброс воды и снижение уровня подземных вод для просушки чеков перед уборкой;
• понижение уровня грунтовых вод в неполивной период на глубину, обеспечивающую аэрацию плодородного слоя почвы;
• условия нормального сельскохозяйственного производства на прилегающих к системе землях и на не занятых рисом полях рисового севооборота (поддержание подземных вод на требуемом уровне, устранение заболачивания и засоления).

При проектировании планировочных работ разность отметок поверхности соседних чеков должна быть не более 0,4 м.

• 15-20 см - на водовыпусках с расходом до 1 м³ /с;
• 20-25 см - на регулирующих сооружениях с расходом более 1 м³ /с.

6.5Системы дождевания

• на незасоленных и промытых почвах со средней интенсивностью искусственного дождя, не превышающей впитывающей способности почвы в конце полива;
• при глубине залегания слабо- и среднеминерализованных подземных вод не менее 2,5 м, что должно быть обеспечено естественным оттоком подземных вод или дренажем;
• в климатических зонах, где потери воды на испарение в зоне дождевого

СП 100.13330.2016 облака, как правило, не превышают 15 %;

• при повторяемости ветра в поливной период со скоростью, превышающей допускаемую для применяемого типа дождевальной техники, не более 20 %; - при поливных нормах, как правило, не более 600 м³ /га.

• широкозахватные многоопорные дождевальные машины с фронтальным перемещением, работающие в движении, с водозабором из открытой и закрытой оросительной сети;
• дождевальные машины кругового действия, работающие в движении, с водозабором из закрытой оросительной сети или непосредственно из скважин;
• дождевальные машины позиционного действия с фронтальным перемещением и водозабором из закрытой оросительной сети;
• дальнеструйные дождевальные машины позиционного действия с водозабором из закрытой или открытой оросительной сети;
• дождевальные машины с фронтальным перемещением и водозабором из открытой оросительной сети;
• шлейфы позиционного действия с водозабором из закрытой оросительной сети;
• полосовые шланговые дождеватели, работающие в движении, с водозабором из закрытой оросительной сети;
• средне- и дальнеструйные дождевальные аппараты с водозабором из закрытой оросительной сети на стационарных системах и в комплектах ирригационного оборудования.

Дождевальную технику следует применять для проведения влагозарядковых, предпосевных, вегетационных, освежительных, посадочных, противозаморозковых поливов, а также для внесения минеральных удобрений и микроэлементов с поливной водой.

СП 100.13330.2016

Шлейфы следует применять для поливов кормовых культур, сенокосов, культурных пастбищ, садов, виноградников и ягодников.

Применение полосовых шланговых дождевателей рекомендуется предусматривать для поливов овощных и кормовых культур, сенокосов, культурных пастбищ, садов и ягодников.

Средне- и дальнеструйные дождевальные аппараты (на стационарных системах) следует использовать для поливов садов, виноградников, чайных и цитрусовых плантаций, ягодников и овощных культур.

• для дождевальных машин кругового действия размеры сторон поля севооборота должны быть кратными длине водопроводящего трубопровода и иметь соотношение 1:1 или 1:2;
• для дождевальных машин с фронтальным перемещением, работающих в движении, с водозабором из открытой оросительной сети, позиционного действия с фронтальным перемещением и водозабором из закрытой и открытой оросительной сети и шлейфов - одна сторона поля должна быть кратной ширине

СП 100.13330.2016 захвата искусственным дождем.

Дальнеструйные дождевальные машины позиционного действия с водозабором из закрытой или открытой оросительной сети, полосовые шланговые дождеватели, средне- и дальнеструйные дождевальные аппараты (на стационарных системах) могут применяться на орошаемых площадях любой конфигурации.

Дождевальные машины с фронтальным перемещением и водозабором из открытой оросительной сети необходимо применять для культур высотой 1,6 м.

Дальнеструйные дождевальные машины позиционного действия с водозабором из закрытой оросительной сети, шлейфы, средне- и дальнеструйные дождевальные аппараты (на стационарных системах) следует применять для культур высотой до 5 м.

При удельном сопротивлении воды менее 700 Ом·см расстояние от конца струи дождевальных аппаратов до проекции на поверхность земли крайних проводов линий электропередачи должно быть не менее для линий электропередачи:

• до 20 кВ включительно - 10 м (5 м - для линий с самонесущими изолированными или защищенными проводами);
• до 35 кВ включительно - 15 м;
• до 110 кВ включительно - 20 м;
• от 150 до 220 кВ включительно - 25 м;
• от 330 до 750 кВ включительно - 30 м.

Перенос линий электропередач следует обосновывать технико-экономическими расчетами.

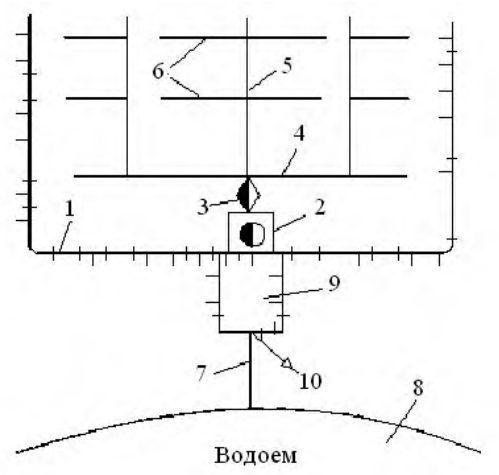

6.6Системы капельного орошения

СП 100.13330.2016

• источник водоснабжения (водозаборное сооружение);
• насосная станция;
• фильтрационное оборудование;
• узел подготовки и внесения химикатов и удобрений;
• магистральный трубопровод;
• распределительный трубопровод;
• поливные трубопроводы капельного орошения;
• регуляторы давления;
• клапаны высвобождения воздуха;
• соединительная и запорная арматура;
• контрольно-измерительные приборы, системы управления поливом и водоучета.

где t - продолжительность полива, ч; u Q - максимальный часовой расход воды на полив, м³ /ч; lt Q - расход воды, м³ /сут, на собственные нужды узла очистки (на промывки сеток, зернистых загрузок, на мойку территории станции, полив зеленых насаждений вокруг станции и др.) определяется по формуле

где k - коэффициент, учитывающий расход воды на собственные нужды узла очистных сооружений, принимается 0,01-0,03.

6.6.9 Требования к источнику водоснабжения и водозаборным сооружениям

6.6.9.1 Качество воды в источнике водоснабжения должно соответствовать требованиям, приведенным в таблице 4. Использование воды иного качества допускается при надлежащем обосновании с применением оборудования для дополнительной очистки или подготовки.

Таблица 4 - Показатели пригодности воды по степени влияния на элементы системы капельного орошения

6.6.9.2 Водозабор при необходимости должен быть обеспечен сооружениями и оборудованием для забора воды из открытого водотока, водоема или подземного источника. Забор воды должен обеспечивать наименьшую нагрузку на фильтрационное оборудование.

6.6.10.1 При выборе для систем капельного орошения с идентичными напорно-расходными характеристиками насосного оборудования следует применять насосы с наибольшим коэффициентом полезного действия.

6.6.10.2 Силовая установка насосной станции может быть оборудована электродвигателем или двигателем внутреннего сгорания.

6.6.10.3 Выбор насоса по производительности осуществляется с учетом потерь напора в фильтрационном оборудовании, трубопроводной сети, применяемой арматуре, требуемого напора для работы капельниц, а также с учетом потери напора на подъем и запаса производительности насоса (не менее 10 %).

6.6.10.4 Расчетная подача воды насосной станции на оросительных системах определяется максимальной ординатой укомплектованного графика гидромодуля и коэффициентом форсирования. Минимальная производительность насосной станции должна соответствовать водопотреблению культуры и составлять не менее 30-80 м³ /га в сутки в зависимости от зоны и условий применения.

6.6.10.5 При выборе типа здания насосной станции следует учитывать возможность открытой или полуоткрытой установки оборудования, а также применение блочно-комплектных конструкций.

6.6.10.6 Резервные агрегаты на насосных станциях допускается проектировать при надлежащем обосновании.

6.6.11 Требования к фильтрационному оборудованию

6.6.11.1 На входе системы капельного орошения должен быть предусмотрен сороудерживающий элемент.

6.6.11.2 Уровень очистки воды при фильтрации должен соответствовать качеству в зависимости от типа применяемых капельниц.

6.6.12 Требования к оборудованию подготовки и внесения химикатов и удобрений

6.6.12.1 Оборудование для внесения химикатов и удобрений должно состоять из емкости для подготовки маточных растворов, насоса-дозатора и вспомогательной арматуры.

6.6.12.2 Оборудование для внесения химикатов и удобрений должно выполняться из химически стойких материалов или иметь антикоррозионное покрытие.

6.6.12.3 Емкость для подготовки маточного раствора может быть напорная или безнапорная. Емкость должна иметь загрузочный люк, штуцера для подвода и отвода жидкости, сливной штуцер. Безнапорная емкость должна быть оснащена воздушным клапаном или отверстием, сеткой-фильтром.

6.6.12.4 Насос-дозатор должен обеспечивать пропорциональную подачу маточного раствора химикатов или удобрений в поток оросительной воды.

6.6.12.5 Вспомогательная арматура должна обеспечивать возможность подключения, включения-выключения насоса, регулировку потока.

6.6.12.6 Допустимая концентрация химикатов или удобрительных веществ в оросительной воде не должна превышать 5 %.

6.6.13 Требования к магистральным и распределительным трубопроводам

6.6.13.1 Оросительная сеть должна позволять проводить на участке механизированные работы по обработке почвы и растений - пахоту, культивацию, опрыскивание и др.

6.6.13.2 При монтаже допускаются различные способы укладки труб. В одних случаях трубопроводы прокладываются по поверхности земли, в других ниже поверхности земли в (грунте), реже - в мелких бороздах.

6.6.13.3 Расположение трубопроводов в плане оросительной сети должно приниматься в увязке с рельефом местности, инженерно-геологическими условиями, принятыми способом и техникой полива и требованиями организации орошаемой территории.

6.6.13.4 Оросительную сеть необходимо проектировать из условий осуществления круглосуточного полива.

6.6.13.5 Трубопроводы оросительной сети должны быть изготовлены из стойких к коррозии материалов.

6.6.14 Требования к поливным трубопроводам капельного орошения и их расположению

6.6.14.1 В зависимости от орошаемой культуры, схемы посадки и типа почвы допускается применение поливных капельниц типа: наружные, интегрированные (встроенные), компенсированные или некомпенсированные по давлению.

6.6.16.2 Для шпалерного размещения садовых культур целесообразно использовать поливные трубопроводы капельного орошения с большим сроком службы, а для овощных культур, картофеля - с малым сроком службы или одноразового использования.

6.6.14.3 При подпочвенном размещении поливных трубопроводов глубина заложения принимается в зависимости от физических свойств почвы, выбранных технологий обработки почвы и применяемых механизмов.

6.6.14.4 При выборе поливных трубопроводов следует учитывать необходимые параметры контуров увлажнения, обеспечивающие возможность подачи влаги к основной массе корневой системы растений. Параметры контуров увлажнения зависят от водно-физических свойств почвы, расходов капельниц, поливной нормы и предполивной влажности почвы.

6.6.14.5 Подключение поливных трубопроводов к распределительным следует предусматривать как одно- или двухстороннее.

СП 100.13330.2016

6.6.14.6 Поливные трубопроводы капельного орошения должны соответствовать техническим требованиям ГОСТ ИСО 9261.

6.6.15 Требования к соединительной и запорной арматуре

6.6.15.1 Арматура должна отвечать требованиям безопасности ГОСТ 12.2.063 и выполняться из стойких к коррозии материалов.

6.6.15.2 Арматура должна обеспечивать технические характеристики (давление, расход), иметь полнопроходное сечение (пулевые краны и т. п.), предотвращать протечки, обеспечивать опорожнение оросительной сети.

6.6.15.3 Применяемая запорно-регулирующая арматура может быть ручного, полуавтоматического и автоматического типа.

6.6.15.4 Запорно-регулирующая арматура должна обеспечивать поддержание давления в заданных пределах, предохранение сети от гидродинамических ударов, переключение потоков воды, автоматизацию процессов.

6.6.16 Требования к контрольно-измерительным приборам и системам управления

6.6.16.1 Контрольно-измерительные приборы должны быть промышленного производства и соответствовать утвержденным нормативным документам на данную продукцию.

6.6.16.2 Система управления капельным орошением может быть ручной, с элементами автоматического управления и полностью автоматизированной с гидравлическим, электрическим, пневматическим и смешанным приводом механизмов.

6.6.16.3 Программное устройство должно обеспечивать автоматическое управление капельным орошением по заранее введенной программе.

6.6.16.4 Средства автоматизации, как правило, должны обеспечивать:

СП 100.13330.2016

• автоматическое, программное (по времени и по внешним метеорологическим факторам и внутренним параметрам) регулирование и управление заданными параметрами;
• периодическую регистрацию значений параметров;
• аварийную сигнализацию и регистрацию аварийных значений контролируемых параметров;
• возможность ручного, дистанционного управления исполнительными механизмами системы, растворного узла и т. д.;
• отображение и регистрацию положений всех исполнительных механизмов системы, энергопунктов, растворного узла минеральных удобрений и т. д.

6.7Системы синхронного импульсного дождевания

• для полива многолетних насаждений, кормовых культур без образования поверхностного стока;
• при расчлененном рельефе и уклонах поверхности от 0,05 до 0,3;
• на незасоленных почвах любой водопроницаемости, в том числе на маломощных.

При перепаде высот на орошаемом участке более 25 м следует устанавливать усилители командных сигналов на каждом ярусе.

В случае использования системы импульсного дождевания на существующей закрытой напорной оросительной сети необходимо применять генераторы командных сигналов с дождевателями.

Расход поливного трубопровода r Q , л/с, следует определять по формуле

где r - число импульсных дождевателей, обслуживаемых трубопроводом; g Q - расчетный расход заполнения импульсного дождевателя, л/с.

Расчетный расход заполнения импульсного дождевателя, л/с, следует определять по формуле

где V ′ - объем выплеска импульсного дождевателя за цикл, л; t - время заполнения гидропневмоаккумуляторов всех импульсных дождевателей на системе, с.

СП 100.13330.2016

где g n - число импульсных дождевателей системы; p Q - расчетный расход оросительной системы, л/с; b t - время выплеска воды всеми импульсными дождевателями системы следует принимать 5-8 с.

6.8Системы внутрипочвенного орошения

• рельеф участка должен иметь уклоны не более 0,01;
• почвы должны быть незасоленные, легкого, среднего и тяжелого механического состава со скоростью капиллярного поднятия не менее 0,5 мм/мин.

• размер твердых частиц - не более 1 мм;
• мутность - не более 0,04 г/дм³ ;
• минерализация - не более 1 г/дм³ .

При необходимости следует предусматривать отстойники или очистные сооружения.

Подготовку животноводческих стоков для системы внутрипочвенного орошения следует проводить согласно 6.10.

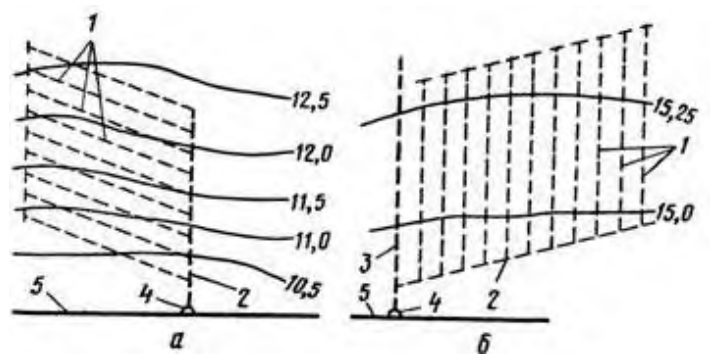

• уклон местности по длине увлажнителей должен быть не более 0,01;
• глубина закладки увлажнителей в грунт - от 0,4 до 0,6 м;
• максимальная длина увлажнителя - до 250 м.

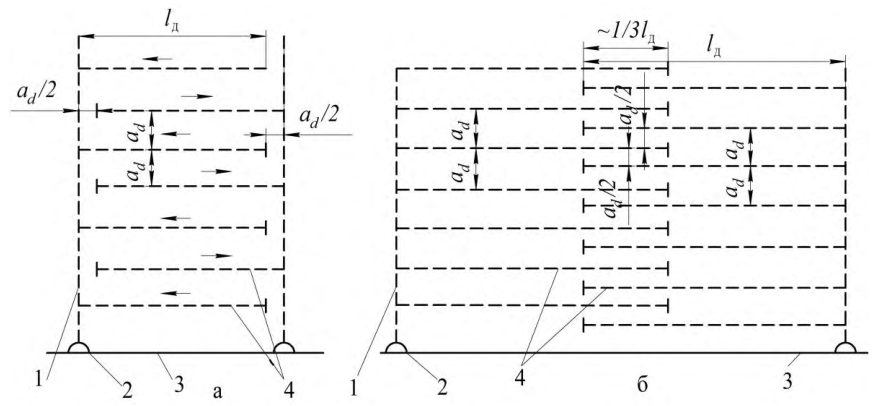

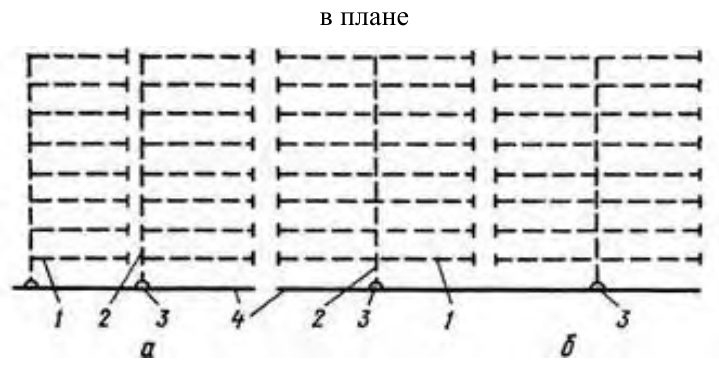

Расстояние между увлажнителями для садов и виноградников зависит от расстояния между рядами посадок:

• для новых насаждений рекомендуется закладывать один-два увлажнителя в ряду сада или виноградника;
• в существующих садах и виноградниках увлажнитель следует закладывать на расстоянии 1,5-2,0 м от оси ряда.

СП 100.13330.2016 ные трубопроводы необходимо оборудовать смотровыми и опорожняющими колодцами.

где i q - величина впитывания воды почвой на 1 м увлажнителя, определяемая по специальным исследованиям или анализам, м² /с; h l - длина увлажнителя, м.

Расчетный расход трубчатого увлажнителя ht Q , м³ /с, надлежит рассчитывать по формуле

где h q - расход трубчатого увлажнителя, м³ /с; h n - число одновременно работающих увлажнителей, питаемых от рассчитываемого оросителя.

6.8.13 Системы кротово-внутрипочвенного орошения

6.8.13.1 Системы кротово-внутрипочвенного орошения следует применять с соблюдением следующих требований:

СП 100.13330.2016

• размер твердых частиц в подготовленных сточных водах не превышает 3,0 мм;
• количество взвешенных веществ в подготовленных сточных водах не превышает 1 г/дм³ .

6.8.13.2 Систему кротового орошения устраивают по открытой или закрытой схеме. При открытой схеме воду из участкового канала подают во временный ороситель, выводные борозды, из которых она распределяется по кротовым увлажнителям.

6.8.13.3 При закрытой сети вода в кротовины поступает из оросительного трубопровода. Сопряжение оросительного трубопровода с кротовыми увлажнителями осуществляется через пористую засыпку. В качестве пористой засыпки следует использовать щебень, гравий или керамзит размером фракции 3-5 см. Мощность слоя пористой засыпки над оросительным трубопроводом не должна превышать 0,25-0,30 м. Ороситель укладывается в траншею, облицованную по периметру полиэтиленовой пленкой.

6.8.13.4 Оросительный трубопровод следует изготавливать из неметаллических труб с устройством в верхней части труб водовыпусков в виде круглых отверстий. Расстояние между ними должно соответствовать половине расстояния между кротовыми увлажнителями. Уклон оросительного трубопровода принимают не более 0,001, длину оросительных трубопроводов - 100-150 м, расстояние между ними - 150-180 м, а между распределительными трубопроводами 20-300 м.

6.8.13.5 Расстояние между кротовыми увлажнителями определяется из условия смыкания контуров увлажнения и в зависимости от способа нарезки увлажнителей может составлять 0,8-1,2 м, расход в них - 0,2-0,5 л/с.

6.8.13.6 Для закрепления кротовых увлажнителей используется полимерный крепитель (раствор полимера с водой). Расход крепителя зависит от фактической влажности почвы.

Доза и концентрация раствора полимера при устройстве кротовых увлажнителей на тяжелосуглинистых и глинистых почвах представлена в таблице 5.

Таблица 5 - Доза и концентрация раствора полимера при устройстве кротовых увлажнителей в зависимости от их влажности

Примечание - Доза раствора полимера на 1 м погонной длины кротового увлажнителя (числитель); концентрация % к массе раствора полимера (знаменатель).

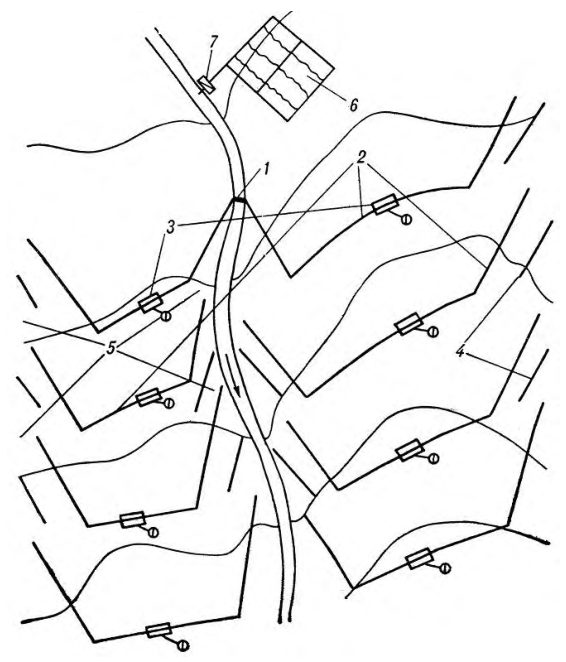

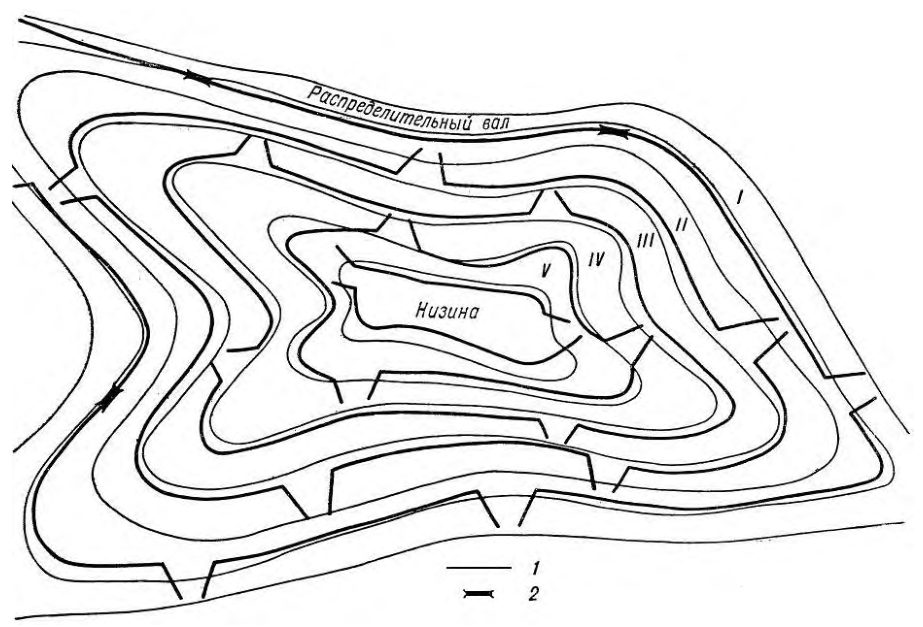

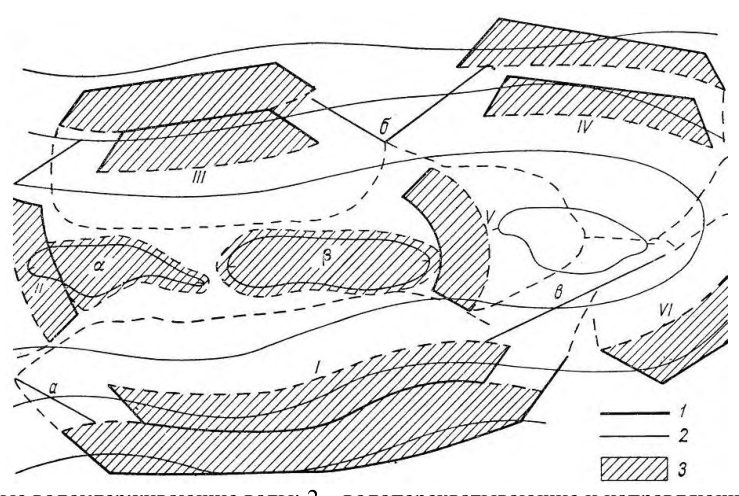

6.9Системы лиманного орошения

Таблица 6 - Типы и виды лиманов

• мелководные, глубина затопления - 15-40 см;
• среднего затопления, глубина затопления - 40-70 см;
• глубоководные, глубина затопления - более 70 см.

• на лиманы водораздельного плато;

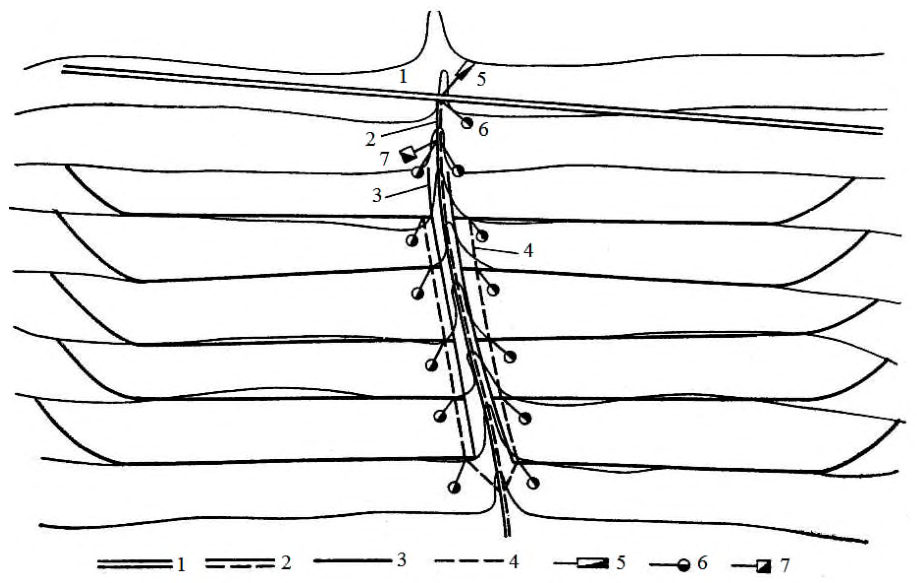

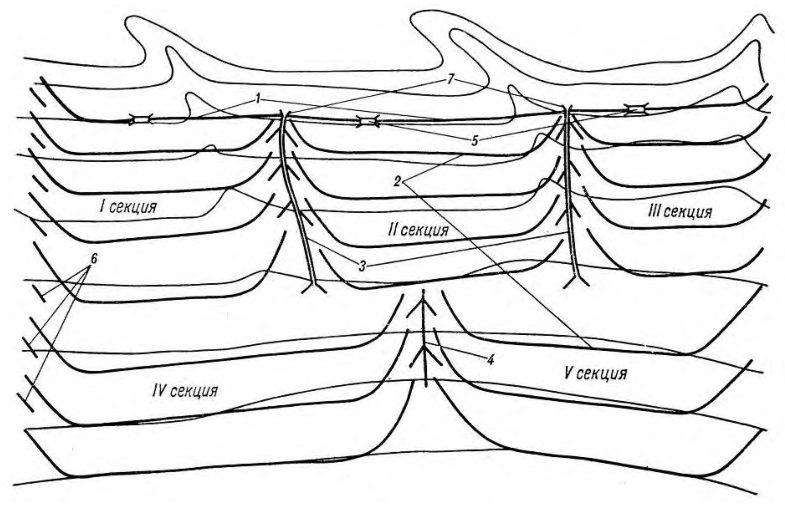

• лиманы, устраиваемые на пологих склонах;
• лиманы замкнутых понижений;

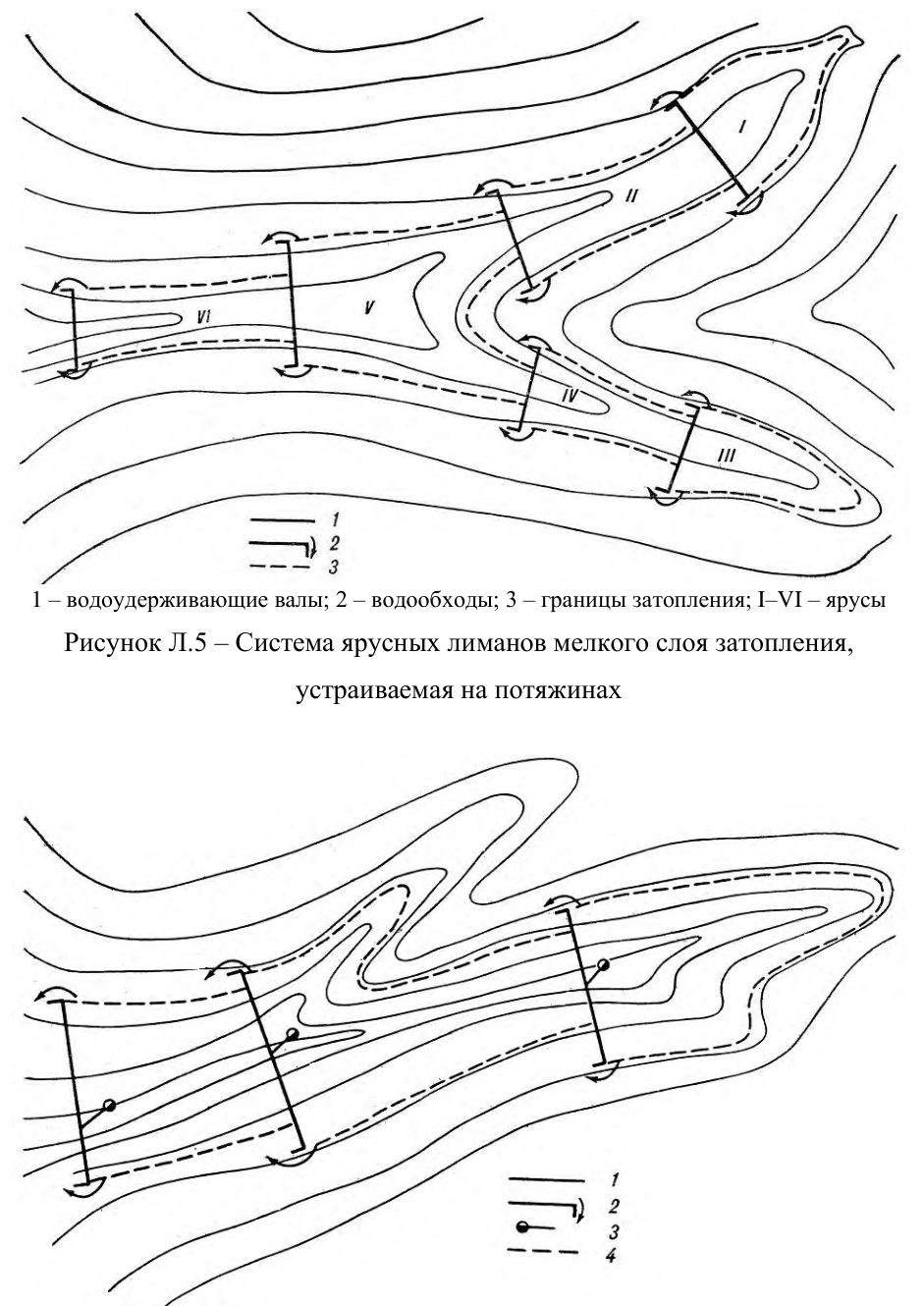

• лиманы потяжин и лощин;

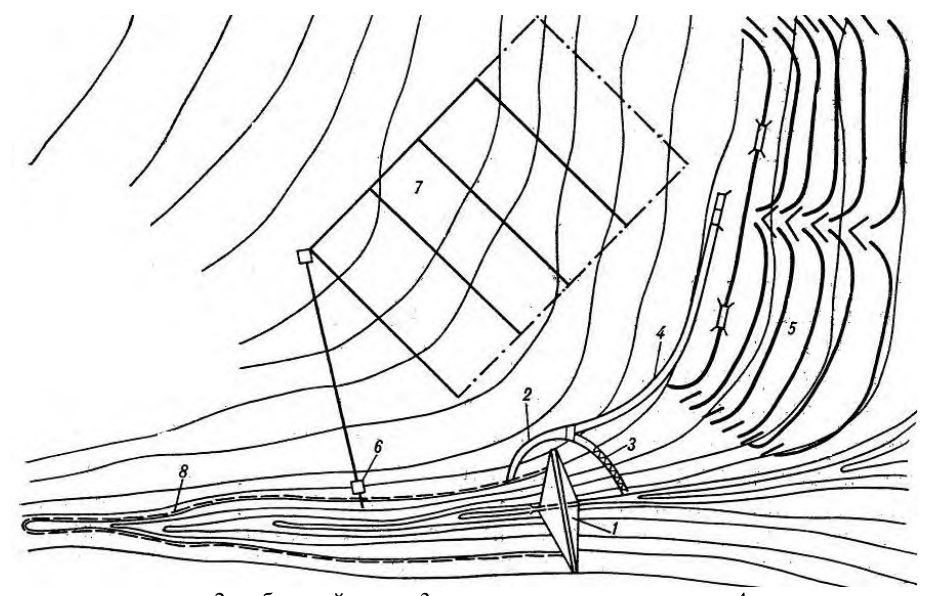

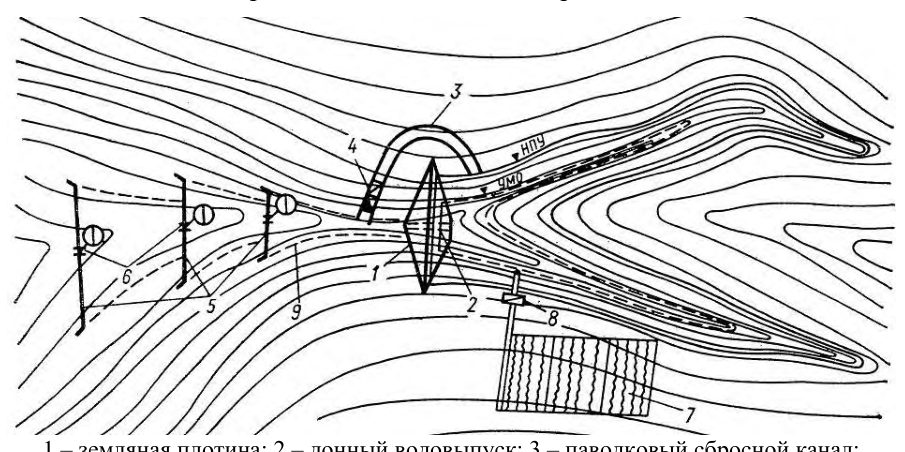

• лиманы, питаемые сбросными водами из водохранилищ и прудов;

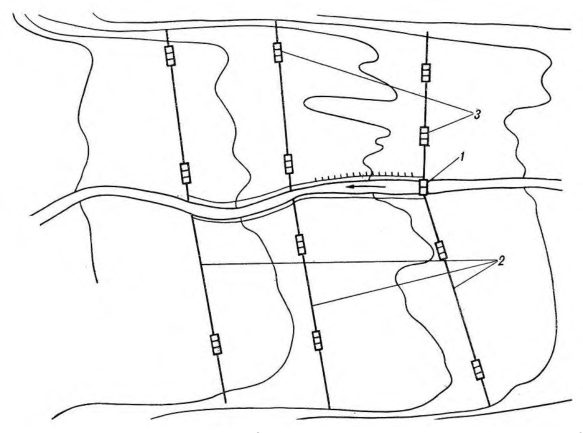

• лиманы, использующие сток степных рек и их притоков;
• пойменные лиманы;
• лиманы, питаемые водами оросительно-обводнительной системы.

Основные особенности каждой разновидности лиманов приведены в таблице 7, а схемы систем лиманного орошения в приложении Л.

Таблица 7 - Классификация систем лиманного орошения

СП 100.13330.2016

где l V - объем стока расчетной обеспеченности с 1 км² , тыс. м³ ; l A - водосборная площадь, км² ; nbrl J - средневзвешенная норма лиманного орошения брутто, тыс. м³ /га, определяемая по данным специальных исследований.

Средневзвешенная норма лиманного орошения для мелководных лиманов принимается 2,6-3,5 тыс. м³ /га, для глубоководных - до 5 тыс. м³ /га.

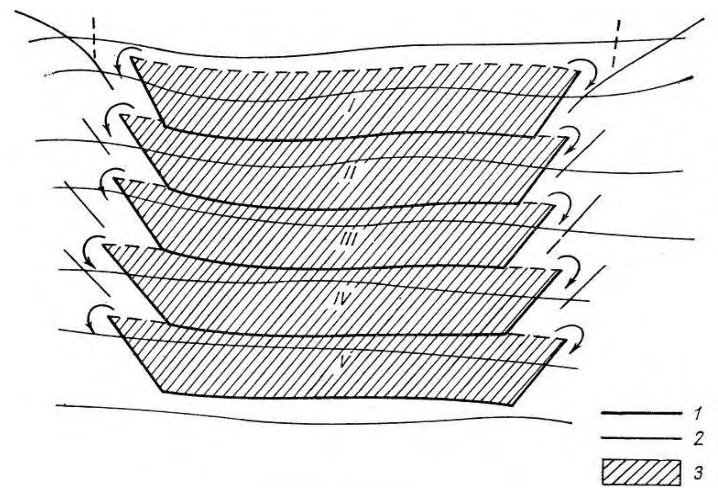

Мелководные лиманы на склонах следует устраивать на выровненных участках, пригодных для лиманного орошения по почвенным условиям с уклоном местности не более 0,002.

где inf h - слой воды у нижней дамбы, м; sup h - слой воды у верхней дамбы, принимается не менее 0,05 м; not i - средний уклон местности.

Слой воды у нижней дамбы назначается из условия обеспечения равномерного увлажнения почвы. При этом средняя глубина затопления лимана должна быть равна норме лиманного орошения, выраженной слоем воды в метрах.

Удельный расход q , л/с на 1 га, определяется по формуле

где n - коэффициент, равный 0,68. m v - средняя скорость впитывания, определяемая по методу заливаемых площадок, см/ч; m h - средний слой затопления, см; t - продолжительность подачи воды, ч.

Водосборно-сбросная сеть каналов в плане должна проходить по пониженным местам и иметь минимальную протяженность.

4, глубина - 0,5 м. Превышение бровки каналов над расчетным уровнем воды в канале должно быть не менее 0,2 м.

Расчетный расход водосборно-сбросных каналов следует устанавливать в зависимости от объема воды, подлежащего сбросу после влагозарядки, и допускаемой продолжительности стояния воды в лимане.

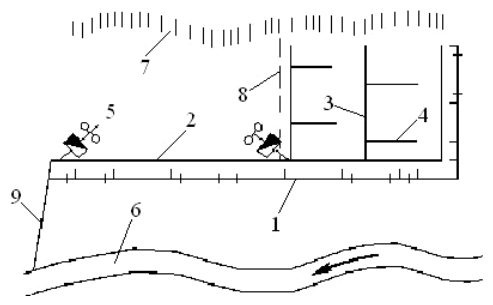

6.10Оросительные системы с использованием животноводческих стоков

• навозоприемник (приемный резервуар);
• аварийный резервуар;
• промежуточную насосную станцию для перекачки жидкого навоза или навозных стоков в цех разделения;
• цех разделения жидкого навоза или навозных стоков на твердую и жидкую фракции;
• площадку хранения твердой фракции;
• 3-секционный карантинный резервуар-дегельминтизатор;
• секционный накопитель для хранения жидкой фракции;
• узел смешивания стоков с водой;
• насосную станцию подачи природной воды в узел смешивания;
• мелиоративную насосную станцию;

- поля орошения.

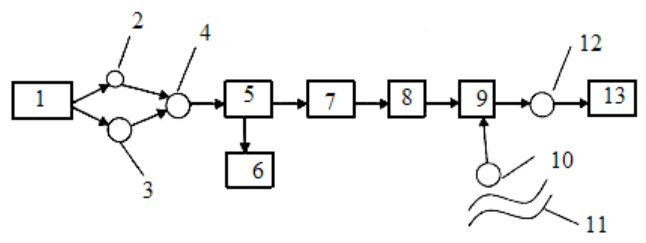

1 - животноводческое предприятие; 2 - навозоприемник (приемный резервуар); 3 - аварийный резервуар; 4 - промежуточная насосная станция; 5 - цех разделения; 6 - площадка хранения твердой фракции; 7 -карантинный резервуар; 8 - секционный накопитель; 9 - узел смешивания стоков с водой; 10 -насосная станция; 11 - водный объект; 12 - мелиоративная насосная станция; 13 - поля орошения [18]

Рисунок 1 - Технологическая линия подготовки, хранения и использования животноводческих стоков

При поливе дождевальными машинами с гидравлическим приводом влажность стоков должна быть не менее 99 %, размер твердых фракций - не более 2,5 мм.

СП 100.13330.2016 также учитывать химический и фракционный составы стоков, время проведения поливов (поливы вегетационные или круглогодовые), состав выращиваемых сельскохозяйственных культур.

В зоне достаточного и избыточного увлажнения в вегетационный период концентрация общего азота в поливной воде не должна превышать, г/дм³ :

• 1,5 - для многолетних злаковых трав второго и последующих лет произрастания;
• 1,0 - для многолетних злаковых трав спустя два месяца после всходов, а также для люцерны, клевера, смеси однолетних трав без бобовых компонентов;
• 0,8 - для кукурузы и зерновых;
• 0,5 - для корнеплодов и подсолнечника.

В зоне недостаточного увлажнения концентрацию азота допускается применять в два раза меньше или использовать данные специальных исследований.

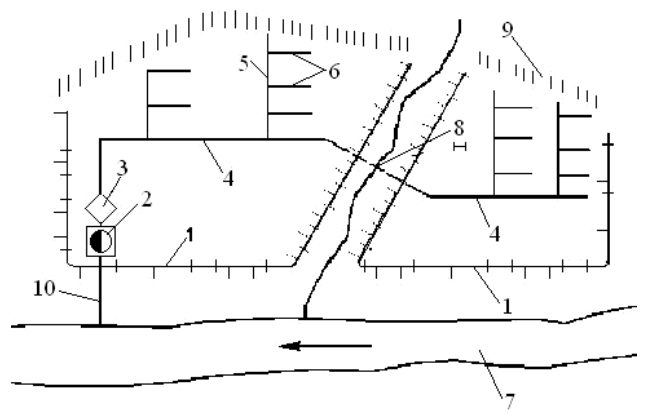

6.11Оросительные системы с использованием сточных вод

Пригодность сточных вод для орошения должна быть определена по химическим и физическим показателям с учетом почвенных условий проектируемого объекта и согласована с органами санитарно-эпидемиологической службы и ветеринарного надзора.

• с круглогодовым приемом сточных вод в пруды-накопители и с последующим использованием их для орошения только в вегетационный период;
• с круглогодовым приемом и круглогодовым поливом;
• с частичным, в том числе сезонным, приемом и с использованием сточных вод для орошения.

В составе оросительных систем кроме сооружений, указанных в 5.1, при необходимости следует предусматривать пруды-накопители, регулирующие емкости, средства контроля за состоянием окружающей природной среды.

Вариант конструкции оросительной системы в зависимости от технологии использования сточных вод должен быть обоснован технико-экономическими расчетами.

СП 100.13330.2016

Между границами оросительной системы, жилыми и производственными зданиями, автомобильными и железными дорогами необходимо предусматривать санитарно-защитные и водоохранные зоны.

• в пределах первого и второго поясов зоны санитарной охраны источников хозяйственно-питьевого водоснабжения;
• на территориях, расположенных в пределах области питания действующих и проектируемых водозаборов, эксплуатирующих незащищенные водоносные горизонты, залегающие близко от поверхности;
• на территории с выходом на поверхность трещиноватых и карстовых пород, а также песчаных гравийно-галечных отложений, не перекрытых водоупорным слоем;
• в пределах первой и второй зон округов санитарной (горно-санитарной) охраны лечебно-оздоровительных местностей и курортов;
• в границах водоохранных зон поверхностных водных объектов;
• на территории с сильно расчлененным рельефом, сильной каменистостью и завалуненностью, выходами плотных слабовыветриваемых пород; на сильнозасоленных и солонцеватых почвах.

Не рекомендуется устраивать оросительные системы с использованием сточных вод в местах с напорным грунтовым питанием и на периодически затопляемых поймах рек.

6.12Водосборно-сбросная сеть

• поверхностного стока (ливневых и талых вод);
• воды из распределителей и оросителей при технологических сбросах и опорожнении, а также при авариях;
• сбросной воды с полей при поверхностном поливе и дождевании.

• обеспечивать своевременный отвод воды в водоприемник без нарушения режима работы сооружений оросительной системы и затопления орошаемых земель;
• обеспечивать, как правило, двухсторонний прием сбросной воды;
• иметь минимальные протяженность и число пересечений с оросительной и коллекторно-дренажной сетью, коммуникациями.

При использовании тальвегов, лощин, оврагов в качестве водосбросных трактов следует проверять их пропускную способность и возможность размыва.

При плановом размещении сбросной сети надлежит предусматривать ее совмещение с кюветами проектируемой дорожной сети оросительной системы.

СП 100.13330.2016 лотки) и закрытой (трубопроводы).

Для опорожнения открытых и закрытых распределителей и оросителей, а также для промывки трубопроводов закрытой оросительной сети следует предусматривать концевые сбросные каналы.

Расчетный расход должен также обеспечивать создание транспортирующей скорости для удаления наносов из трубопровода.

Уровень воды в водосборных каналах при расчетных расходах должен быть на 0,15-0,20 м ниже поверхности земли.

6.13Каналы

• минимальных потерь воды на фильтрацию и сбросы;
• минимальной площади отчуждения земель;
• сохранности прилегающих земель;
• комплексной механизации строительных работ;
• минимальных эксплуатационных затрат.

Допускается устройство каналов на косогорах в полувыемке, при этом линия поверхности земли с низовой стороны косогора должна проходить через точку пересечения откоса канала с уровнем воды при расчетном расходе. В этом случае сопряжение дамбы с основанием следует принимать ступенчатым.

В зависимости от геологических условий и способа производства работ допускается применять сечения полигональной, параболической или прямоугольной формы.

• обеспечение минимальных потерь воды на фильтрацию и высокого коэффициента полезного действия оросительного канала;
• экономное использование водных, земельных и топливно-энергетических ресурсов;
• использование высокопроизводительной техники и технологий строительства;
• высокая производительность труда при эксплуатации противофильтрационных облицовок оросительных каналов;
• комплексная автоматизация технологических процессов, при этом степень автоматизации должна быть обоснована технико-экономическими расчетами;
• соблюдение требований охраны окружающей природной среды и санитарно-гигиенических требований.

• нагрузки от смерзания облицовки по контакту с ложем канала;
• гидростатические нагрузки от воды;
• гидродинамические нагрузки от воздействия волн;
• ледовые нагрузки;
• температурно-усадочные деформации в бетоне при укладке в облицовку;
• воздействие напора воды в канале со стороны грунтовых вод.

Превышения гребней дамб и бровок берм каналов над максимальным уровнем воды следует назначать в соответствии с таблицей 8. Максимальный уровень следует принимать из условия принятой схемы автоматизированного водораспределения.

При расходе воды в канале свыше 100 м³ /с превышение гребней дамб должно определяться в соответствии с СП 39.13330.

Таблица 8 - Превышения гребней дамб и бровок берм в зависимости от расхода воды в канале

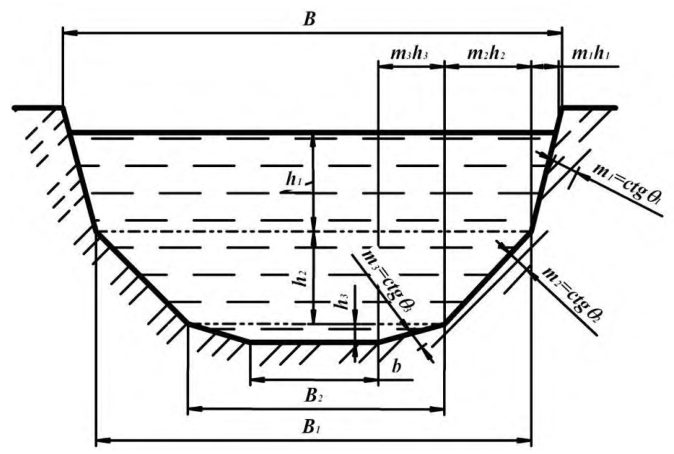

Заложение откосов каналов, проходящих в земляном русле, или с грунтово-пленочным экраном при глубине каналов более 5 м необходимо принимать на основании опыта строительства и эксплуатации существующих каналов, находящихся в аналогичных условиях; при отсутствии аналогов заложения откосов каналов с глубиной более 5 м принимаются по расчету.

Заложение откосов дамб при высоте их до 3 м принимается по таблице П.2 приложения П. Заложение откосов дамб при напоре воды более 3 м надлежит принимать в соответствии с СП 39.13330.

Расстояние от бровки выемки до подошвы отвала следует принимать при глубине выемки: до 2,5 м - 3 м; от 2,5 до 5 м - 5 м; более 5 м - по расчету устойчивости откоса.

Расстояние от бровки выемки до подошвы отвала допускается увеличивать при соответствующем обосновании в зависимости от условий производства работ.

Откосы и дно выработок вдоль каналов должны быть спланированы и покрыты плодородным слоем почвы.

Для каналов, проходящих в земляном русле, минимальное значение радиуса закругления , м, следует принимать по формуле

где m v - средняя скорость течения воды в канале, м/с;

S - площадь живого сечения, м² .

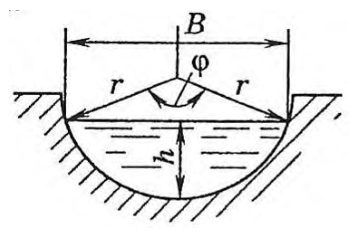

Для каналов с монолитными бетонными, сборными железобетонными и асфальтобетонными облицовками радиус закругления следует, как правило, определять по формуле

СП 100.13330.2016

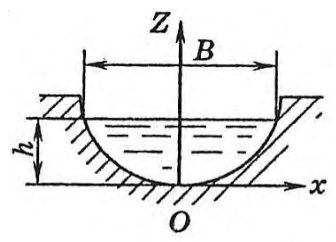

где B - ширина канала по урезу воды.

Величину аварийного расхода следует определять в зависимости от схемы водораспределения, уровня автоматизации технологических процессов, аккумулирующей способности распределительной сети, допускаемого времени ликвидации аварий.

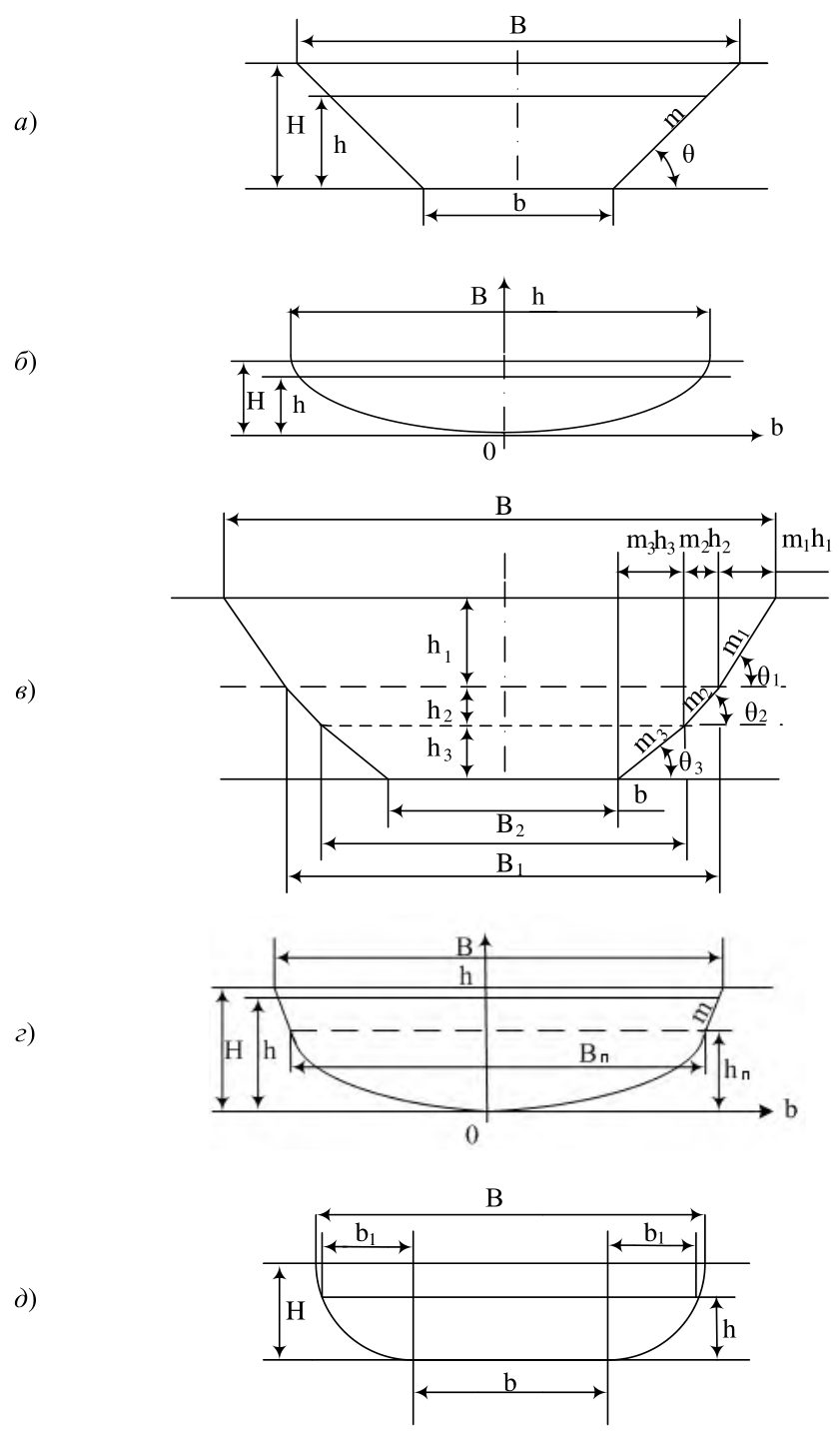

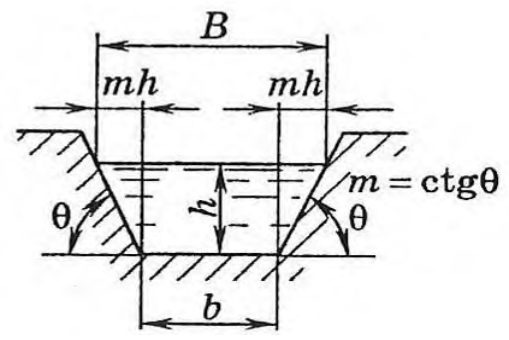

Таблица 9 - Отношение ширины по дну каналов трапецеидальной формы к глубине их наполнения в зависимости от коэффициента заложения откосов

Для коэффициентов заложения откосов более 2,5 это отношение следует определять по расчету или по данным аналогов.

где m v - средняя скорость воды в канале, м/с;

1 v - допускаемая незаиляющая скорость воды, м/с;

2 v - допускаемая неразмывающая скорость воды, м/с.

Допускаемые средние скорости для каналов с монолитными бетонными, сборными железобетонными и асфальтобетонными облицовками следует принимать по таблице С.6 приложения С.

Для каналов в земляном русле и с грунтово-пленочными экранами с расходом более 50 м³ /с допускаемые средние скорости необходимо принимать на основании специальных исследований или по аналогам.

СП 100.13330.2016 слоистом их расположении допускаемую скорость следует определять как для основного грунта.

Для каналов водосборно-сбросной сети величина допускаемой скорости может быть увеличена на 10 %, а для периодически действующих сбросных каналов на 20 % относительно допускаемой неразмывающей скорости для каналов оросительной сети.

Ширина полос земель, отводимых для каналов с пропускной способностью воды более 10 м³ /с, каналов, разрабатываемых взрывным методом, а также проходящих в районах, подверженных оползням и селям, и в населенных пунктах, покрытых ценными лесными насаждениями, должна определяться проектом, утвержденным в установленном порядке.

6.14Трубчатая сеть

• по устройству - закрытой с подземной или надземной укладкой труб и разборной с надземной укладкой труб;
• по способу создания напора - с механической подачей, самотечной напорной и безнапорной;
• по назначению - магистральной, распределительной и поливной;
• по схеме - тупиковой, попарно закольцованной и полностью закольцованной.

Коэффициент полезного действия трубопровода принимается не менее 0,98.

При проектировании стальных трубопроводов использование стальных труб, соединительных деталей, запорной арматуры, бывших в употреблении (эксплуатации), не допускается.

• для поливных трубопроводов, из условия пропуска воды для одной дождевальной или поливной машины (установки);
• для распределительного трубопровода, из условия суммарного расхода воды максимального числа одновременно работающих на орошаемом массиве дождевальных или поливных машин (установок);

СП 100.13330.2016

• для магистрального трубопровода, из условия суммарного пропуска воды в одновременно работающих распределительных трубопроводах.

• давления грунта и транспорта на опорожненный трубопровод;
• рабочего давления воды в трубопроводе, давления грунта и транспорта;
• давления воды в трубопроводе при гидравлическом ударе (или вакууме) и давления грунта.

• на участках с расчетным внутренним давлением более 1,5 МПа;
• при устройстве переходов под железными и автомобильными дорогами, через водные преграды и овраги;
• при прокладке трубопроводов по автодорожным и городским мостам, по опорам эстакад и в туннелях.

Стальные трубы следует использовать экономичных сортаментов, со стенкой, толщину которой необходимо принимать по расчету.

При прокладке трубопроводов в зоне отрицательных температур материал труб и элементов стыковых соединений должен быть морозостойким.

Толщина слоя уплотненного грунта должна быть не менее 10 см.

При проектировании подземных трубопроводов следует предусматривать послойное уплотнение грунта засыпки между стенками трубы и траншеи.

• гидрантами-водовыпусками для подключения поливной или дождевальной техники;
• поворотными затворами (задвижками), устанавливаемыми в начале каждого оросительного трубопровода;
• поворотными затворами (задвижками), устанавливаемыми на ответвлениях, через которые предусматривается сброс воды при опорожнении ремонтных участков;
• вантузами для удаления воздуха, которые устанавливаются в повышенных переломных точках профиля и в концевых или начальных точках оросительных трубопроводов (в зависимости от рельефа местности);
• противоударной арматурой и клапанами для впуска и выпуска воздуха;
• предохранительными сбросными устройствами, устанавливаемыми в концевых точках распределительных (оросительных) трубопроводов, предохраняющих от повышения давления в сети вследствие сокращения водоотбора;
• регуляторами давления.

СП 100.13330.2016

На зимний период трубопроводы следует опорожнять. Опорожнение, как правило, следует предусматривать самотечным. Уклон трубопроводов к месту опорожнения должен быть не менее 0,001. Допускается опорожнение трубопроводов с помощью насосов при невозможности устройства самотечного опорожнения.

Для защиты от коррозии внутренней поверхности стальных труб независимо от коррозионной активности транспортируемой воды необходимо предусматривать изоляционные покрытия: цементно-песчаные, цементно-полимерные, лакокрасочные, цинковые и другие, разрешенные для применения в хозяйственно-питьевом водоснабжении.

Электрохимическую защиту трубопроводов из железобетонных труб со стальным сердечником, имеющих наружный слой бетона проницаемостью ниже нормальной с допускаемой шириной раскрытия трещин при расчетных нагруз- ках 0,2 мм, необходимо предусматривать при концентрации хлор-ионов в грунтах более 150 мг/л, при нормальной проницаемости бетона и допускаемой ширине раскрытия трещин 0,1 мм - более 300 мг/л.

6.15Лотковая сеть

• сложных топографических и геологических условий;
• на участках, где каналы должны проходить в насыпи;
• на участках со скальными, с сильно фильтрующими и просадочными грунтами;
• на косогорных участках, подверженных оползневым явлениям.

Коэффициент полезного действия лоткового канала следует принимать не менее 0,95.

Оптимальными условиями применения лотковой сети следует считать уклон поверхности земли от 0,0005 до 0,003 и подачу воды от 100 до 500 л/с. При уклонах поверхности земли более 0,003 и менее 0,0005 применение лотковой сети должно подтверждаться соответствующим технико-экономическим обоснованием.

• при выпуске воды из старших лотков в младшие превышение отметок воды должно быть не менее размера потерь воды в водовыпуске, конструктивно принимается равным 5-10 см;
• превышение отметок воды в младших лотках над поверхностью земли должно обеспечивать подачу необходимого расхода воды в зависимости от принятой техники полива, типа водовыпуска, длины оросителей и уклона местности;
• при подаче воды из лотков в оросительную сеть превышение уровней воды в них должно обеспечивать подачу (пропуск) через водовыпуски необходимых расходов воды;

СП 100.13330.2016

• для сифонных водовыпусков во временную оросительную сеть превышение уровней воды в них не должно быть менее 0,5 м;
• при подаче воды из лоткового канала в передвижные гибкие и жесткие или стационарные трубопроводы уровень воды в лотке должен обеспечивать подачу в трубопровод заданного расхода воды с необходимым напором;
• максимальная скорость течения воды в лотках не должна превышать 6 м/с, минимальную скорость необходимо назначать из условия обеспечения транспортирования наносов.

При использовании на лотковой сети автоматических регуляторов уровня глубина лотка l H , см, должна удовлетворять условию:

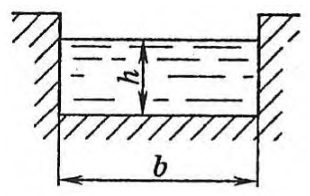

где l d - глубина наполнения лотка при пропуске расчетного расхода, см; f h - гидравлические потери в автоматическом регуляторе при пропуске расчетного расхода, см;

1 a - превышение борта лотка над максимальным уровнем воды, принимается равным 5 см.

6.16Регулирование водораспределения

Гидротехнические сооружения должны оборудоваться регуляторами автоматического действия.

На автоматизированных гидротехнических сооружениях следует предусматривать гидравлические перепады, обеспечивающие работоспособность автоматических регуляторов.

Головные водозаборные узлы, водовыделы в хозяйства и каналы сбросной сети необходимо оборудовать средствами водоучета.

6.17Дренаж на орошаемых землях

СП 100.13330.2016 корнеобитаемом слое засоленных почв на уровне, не превышающем показателей, приведенных в приложении Ф.

СП 100.13330.2016

• систематический - дрены или скважины вертикального дренажа расположены равномерно на орошаемых землях;
• выборочный - дрены или скважины приурочены к отдельным участкам орошаемых земель с неудовлетворительным мелиоративным состоянием;
• линейный - дрены или скважины расположены по фронту питания подземных вод.

Комбинированный дренаж следует предусматривать, как правило, при двухслойном или многослойном строении водоносного пласта, когда верхний слабопроницаемый слой мощностью до 15 м подстилается водонапорным пластом мощностью не более 15 м.

СП 100.13330.2016

Коллекторы для приема воды из дрен и отвода ее за пределы мелиорируемой территории следует проектировать как закрытыми, так и открытыми, при этом внутрихозяйственные коллекторы должны быть, как правило, закрытыми. Коллекторы, проходящие через населенные пункты, необходимо проектировать только закрытыми.

• керамических труб - по ГОСТ 8411;
• бетонных безнапорных труб - по ГОСТ 20054;
• хризотилцементных труб - по ГОСТ 31416;
• железобетонных безнапорных труб - по ГОСТ 6482;
• полимерных труб - по ГОСТ Р 54475;
• стеклопластиковых труб - по ГОСТ Р 53201.

Параметры временного дренажа необходимо определять исходя из обеспечения заданной скорости отвода промывных вод в период капитальных промывок с учетом работы постоянного дренажа.

СП 100.13330.2016 проверкой динамики подземных вод в характерные периоды (вегетационный, предпосевной и др.) по формулам неустановившегося режима.

• углубляться на 0,2-0,3 м в откос канала;

СП 100.13330.2016

• располагаться на высоте не ниже чем на 0,5 м над дном русла неукрепленного водоприемника и на 0,3 м - укрепленного;
• выступать из откоса не более 10-20 см.

СП 100.13330.2016

• 30 % - для стальных каркасно-стержневых и просечных из стальных листов;
• 25 % - для хризотилцементных и пластмассовых.

7.1Основные требования к осушительным системам

• защиту от поступления поверхностных вод с окружающей водосборной площади;
• защиту от затопления паводковыми водами водоемов и водотоков;
• отвод поверхностного стока на осушаемом массиве;
• перехват и понижение уровней подземных вод на осушаемом массиве;
• защиту от подтопления фильтрационными водами из водоемов и водотоков.

Таблица 10 - Методы и способы осушения

Продолжение таблицы 10

Продолжение таблицы 10

Примечание - Способ осушения определяет принципиальную схему и конструкцию основного элемента осушительной системы - регулирующей части.

Таблица 11 - Расчетная обеспеченность расходов воды и условия их пропуска для проводящих каналов и водоприемников осушительных систем площадью до 2 тыс. га

СП 100.13330.2016

СП 100.13330.2016

• на приморских, затапливаемых приливом или нагоном волны равнинах;
• в поймах рек, подверженных затоплению весенними и летне-осенними паводками на сроки, превышающие допускаемые для данного вида сельскохозяйственного использования земель;
• на приозерных заболоченных низменностях и на затапливаемых территориях, примыкающих к водохранилищам, для ликвидации зон мелководья.

• на безуклонных территориях, подтапливаемых водами морей, рек, озер, водохранилищ;
• при осушении замкнутых впадин во избежание строительства глубоких проводящих каналов;
• на участках вдоль железных и автомобильных дорог при экономической нецелесообразности переустройства существующих водопропускных сооружений.

Линейную систему вертикального дренажа для защиты сельскохозяйственных угодий от подтопления фильтрационными водами рек, водохранилищ, озер или для перехвата поступающих на объект подземных вод следует применять при проводимости подстилающих пород не менее 300 м² /сут.

Подпочвенное увлажнение применяется в грунтах с коэффициентом фильтрации более 0,5 м/сут., при уклонах поверхности до 0,005 с использованием мелиорируемых земель под полевые севообороты и сенокосы.

7.2Требования к водно-воздушному режиму почв

• проходимость сельскохозяйственной техники при проведении полевых работ;
• влажность почвы в корнеобитаемом слое в вегетационный период: для зерновых культур - 55 %-75 % полной влагоемкости; для овощей, картофеля и корнеплодов - 60 %-80 %; для трав - 65 %-85 %;
• норму осушения (оптимальную глубину залегания подземных вод) в соответствии с таблицей 12.

Допускается уточнять приведенные значения норм осушения на основании водно-балансовых расчетов.

Осушаемые земли в системе севооборотов с озимыми культурами не должны затапливаться водами весенних паводков.

Таблица 12 - Нормы осушения, в зависимости от сельскохозяйственного использования земель

Таблица 13 - Предельные сроки весеннего затопления луговых трав

• 0,5 - для зерновых культур;
• 0,8 - для овощей, силосных культур, корнеплодов;
• 1,0 - для многолетних трав.

Таблица 14 - Сроки отвода избыточной влаги из корнеобитаемого слоя

7.3Регулирующая сеть

• от прохождения пика весеннего паводка до начала полевых работ;
• от прохождения пика весеннего паводка до начала вегетации трав (для пастбищ и сенокосов);
• в период выпадения летне-осенних дождей и уборки урожая.

СП 100.13330.2016

Выбор конструкции регулирующей сети в конкретных природных условиях должен быть обоснован водно-балансовыми расчетами, опытом эксплуатации существующих осушительных систем или специальными исследованиями.

Минимальную глубину заложения закрытой и открытой регулирующей сети, как правило, следует принимать: в минеральных грунтах - 1,1 м; в торфяных (после осадки) - 1,3 м. Увеличение глубины заложения регулирующей сети более 1,5 м должно быть обосновано.

При расчете регулирующей сети допускается пользоваться формулами, приведенными в приложении Ц.

• при использовании вод только с собственной водосборной площади - как при расчете сети в режиме осушения;
• при использовании внешних источников - как при расчете сети в режимах осушения и увлажнения, причем из полученных значений расстояний принимается меньшее.

На осушительных системах с дождеванием расстояния между дренами следует определять как при расчете сети в режиме осушения.

• для предварительного осушения массива в период строительства закрытого дренажа;
• в грунтах с содержанием в верхнем метровом слое камня размером свыше 30 см в количестве 2 % и более;
• при осушении сенокосов, торфовыработок карьерного типа с последующей рекультивацией для сельскохозяйственного использования, площадей с интенсивным питанием грунтовыми водами, территории для заготовки торфа на удобрение, лесов;
• при содержании закисного железа в грунтовых водах осушаемого массива более 14 мг/дм³ ;
• в случаях, когда расстояние между каналами регулирующей сети по расчету составляет не менее 100 м;
• при залегании на глубине менее 1 м скальных и других равных им по трудности разработки грунтов;
• на первом этапе осушения - в соответствии с 7.3.11.

СП 100.13330.2016

СП 100.13330.2016

Каналы предварительного осушения следует проектировать в увязке с постоянной осушительной сетью. Как правило, каналы предварительного осушения не должны пересекать трасс закрытой осушительной сети.

7.3.12 Закрытая регулирующая сеть

7.3.12.1 Материал труб для закрытой регулирующей сети необходимо принимать в соответствии с 6.17.18.

7.3.12.2 Закрытую регулирующую сеть следует проектировать из безнапорных неметаллических труб, основные параметры которых рекомендуется принимать: для керамических труб - по ГОСТ 8411, хризотилцементных - по ГОСТ 31416, полимерных - по ГОСТ Р 54475.

7.3.12.3 Минимальный диаметр труб для закрытой регулирующей сети необходимо принимать 50 мм. Уклоны дрен и закрытых собирателей при минимальном диаметре должны быть, как правило, 0,003 и более. Допускается увеличение диаметра дрен на безуклонных равнинах (при невозможности обеспечить

СП 100.13330.2016 минимально допускаемый уклон), в условиях притока подземных вод, при повышенном содержании в подземных водах закисного железа, на осушительных системах с подпочвенным увлажнением.

7.3.12.4 При минимальном диаметре длину дрен и закрытых собирателей следует принимать не более 250 м, а в мелкозернистых водонасыщенных песках и илах - не более 150 м. При осушении окраин массива длина дрен принимается не менее 50 м.

7.3.12.5 При проектировании закрытого дренажа на слабопроницаемых почвах необходимо предусматривать, как правило, устройство объемных фильтров (обсыпок) толщиной не менее 20 см. При проектировании закрытых собирателей объемный фильтр должен быть выполнен до подошвы пахотного горизонта.

7.3.12.6 В качестве материала объемного фильтра, как правило, необходимо использовать местные естественные или искусственные материалы: песчано-гравийную смесь, крупнозернистый песок с содержанием частиц диаметром более 0,5 мм не менее 40 % (по массе), гравий, щебень, шлак, измельченную древесно-кустарниковую растительность, опилки, керамзит, торф со степенью разложения не более 15 %, вынутый из дренажной траншеи и оструктуренный химическими мелиорантами грунт. Коэффициент фильтрации объемного фильтра должен быть не менее 1 м/сут.

7.3.12.7 Стыки и перфорацию дренажных труб следует защищать рулонными защитно-фильтрующими материалами на основе минеральных, синтетических или полимерных волокон (стеклохолст, полиэтиленхолст, полотно нетканое мелиоративное).

7.3.12.8 При осушении торфяников мощностью более 1,5 м, а также при прокладке дренажа в оплывающих грунтах керамические дренажные трубы необходимо соединять муфтами с водоприемными отверстиями или укладывать трубы на сбиваемые между собой деревянные основания (стеллажи).

7.3.12.9 Подключение закрытой регулирующей сети к коллекторам сле-

СП 100.13330.2016 дует проектировать впритык с использованием, как правило, соединительной арматуры или внахлестку. При подключении впритык дрены должны сопрягаться с коллекторами под углом 60-90°.

Подключение дрен к коллекторам диаметром 175 мм и более следует предусматривать через вспомогательные коллекторы меньшего диаметра, объединяющие ряд дрен.

7.3.12.10 Применение закрытой регулирующей сети, устраиваемой бестраншейным способом, допускается:

• на минеральных почвах и предварительно осушенных торфяниках с коэффициентом фильтрации 0,1 м/сут. и более;
• на почвах с коэффициентом фильтрации менее 0,1 м/сут. с заполнением дренажной щели фильтрующими материалами, обеспечивающими гидравлическую связь дрены с поверхностными водами;
• при содержании валунов в верхнем метровом слое грунта не более 150 м³ /га; валунов диаметрами 30-60 см - 120 м³ /га, более 60 см - 30 м³ /га;
• при содержании пней не более 3 %;
• при содержании погребенной древесины диаметром более 10 см 1 % и менее.

7.3.12.11 При содержании в подземных водах осушаемой территории до 3 мг/дм³ закисного железа мероприятия по защите закрытого дренажа от заиления железистыми соединениями допускается не предусматривать.

7.3.12.12 При содержании закисного железа в подземных водах осушаемой территории 3-8 мг/дм³ необходимо предусматривать:

• ловчие каналы для перехвата потока ожелезненных вод;
• проектирование дренажных систем с прямолинейными закрытыми коллекторами одного порядка;
• устройство потайных смотровых колодцев;
• исключение циркуляции воздуха в дренах;
• насыщение грунтов воздухом за счет глубокого рыхления;
• увеличение уклонов устьевых участков дрен на длине 5-10 м до 0,01 и более;
• увеличение или обеспечение постоянства скоростей движения воды в коллекторе вниз по течению;
• применение объемных органических фильтров из древесно-кустарниковой растительности.

7.3.12.13 При содержании закисного железа 8-14 мг/дм³ дополнительно необходимо предусматривать одно из следующих мероприятий:

• увеличение минимальных уклонов коллекторов до 0,003, дрен до 0,006;
• увеличение диаметров дрен до 75-100 мм на минеральных и до 100150 мм на торфяных почвах;
• устройство дрен, впадающих в открытую проводящую сеть;
• устройство подтопления устьевой части коллектора;
• внесение ингибиторов;
• гидравлическую промывку закрытых коллекторов и дрен.

7.3.12.14 Расчетные расстояния между дренами необходимо уменьшить на 10 % при содержании закисного железа в грунтовых водах 3-8 мг/дм³ и на 20 % - при содержании его 8-14 мг/дм³ . При содержании закисного железа более 14 мг/дм³ следует проектировать открытую сеть с последующей ее реконструкцией на закрытую сеть после уменьшения содержания в грунтовых водах закисного железа.

7.3.12.15 Допускается применение других способов защиты закрытого дренажа от заиления железистыми соединениями, обоснованных специальными исследованиями или опытом эксплуатации.

7.3.13 Открытая регулирующая сеть

7.3.13.1 Проектирование открытой регулирующей сети в плане необходимо вести с учетом следующих основных требований:

• каналы систематической регулирующей сети должны быть, как правило,

СП 100.13330.2016 параллельны между собой, увязаны с границами землепользования и полей севооборотов;

• длина каналов должна быть 700-1500 м; допускается уменьшение длины при осушении окраин массива;
• сопряжение каналов регулирующей сети с проводящими каналами следует назначать под прямым или близким к нему углом;
• при осушении затапливаемых речных пойм каналы следует располагать по направлению потока паводковых вод;
• выборочную регулирующую сеть (тальвеговые каналы) необходимо проектировать по наиболее низким местам поверхности и минерального дна болота.

7.3.13.2 Параметры поперечных сечений каналов надлежит принимать конструктивно с учетом требований, приведенных в приложении Щ.

Глубину каналов, проходящих по тальвегам, необходимо назначать 11,5 м.

7.3.13.3 Проектирование открытой регулирующей сети в вертикальной плоскости необходимо вести с учетом следующих требований:

• уклон дна каналов должен быть не менее 0,0003 и, как правило, не более 0,0005 - для песчаных, 0,003 - для суглинистых и 0,005 - для глинистых грунтов;
• дно регулирующих каналов, впадающих в гидравлически нерассчитываемые каналы (с расходом воды до 0,5 м³ /с), должно быть выше дна принимающего канала на 10 см, а дно регулирующих каналов, впадающих в гидравлически рассчитываемые каналы (с расходом воды более 0,5 м³ /с), допускается располагать ниже уровня меженных вод в них не более чем на 10 см.

7.3.14 Организация поверхностного стока и повышение эффективности действия регулирующей сети

7.3.14.1 При проектировании осушительной сети необходимо предусматривать следующие мероприятия:

• планировку поверхности поля с засыпкой ям, карьеров, ликвидируемых

СП 100.13330.2016 каналов, западин, понижений, староречий, сети предварительного осушения, срезку крутых переходов от вновь осваиваемых к старопахотным землям с сохранением или восстановлением гумусового слоя почвы, устройство искусственных ложбин, колодцев-поглотителей, закрытых собирателей, поглотительных колонок на дренах, глубокое рыхление и кротование почв, сгущение дренажа;

• складирование грунта при устройстве каналов на низовую сторону.

Разравнивание вынутого из каналов грунта необходимо выполнять слоем не более 15 см с устройством в понижениях рельефа прорезей в откосах (воронок) для сброса поверхностных вод.

7.3.14.2 Ликвидацию замкнутых понижений местности глубиной более 0,25 м необходимо производить путем их частичной засыпки и устройства ложбин для стока воды из понижения по естественному уклону. При этом нарушенный гумусовый слой почвы должен быть восстановлен. При плоском рельефе замкнутые понижения местности следует ликвидировать путем сочетания мероприятий по засыпке, нарезке ложбин, устройству колодцев-поглотителей, закрытых собирателей, поглотительных колонок на дренах.

7.3.14.3 При проектировании искусственных ложбин должны соблюдаться следующие требования:

• глубина ложбин должна быть 0,4-0,6 м;
• заложение откосов ложбин следует принимать не менее 1:5 на сенокосах и 1:10 на пашне;
• длина ложбин при безуклонном рельефе не должна превышать 400 м;
• уклон ложбин следует принимать не менее 0,001;
• гумусовый слой должен быть сохранен;
• вдоль бровок ложбин необходимо проектировать закрытые дрены;
• гидравлический расчет ложбин необходимо выполнять при расходе воды более 20 л/с и уклоне более 0,005. Если скорость воды превышает допускаемую на размыв, следует предусматривать другие мероприятия по ускорению поверхностного стока.

7.3.14.4 Колодцы-поглотители следует проектировать при водосборной

СП 100.13330.2016 площади замкнутого понижения 3 га и более. При меньшей площади и невозможности устройства искусственных ложбин необходимо предусматривать устройство закрытых собирателей или дрен с пунктирной засыпкой дренажной траншеи до пахотного слоя фильтрующими материалами (поглотительные колонки), сгущение дренажа.

7.3.14.5 Глубокое рыхление следует применять на минеральных почвах с коэффициентом фильтрации подпахотных горизонтов менее 0,2 м/сут и при отсутствии в зоне рыхления камней размером более 30 см. Рыхление необходимо выполнять на глубину 0,6-0,8 м, как правило, с внесением извести для нейтрализации кислотности почв в зоне рыхления и их оструктуривания. Допускается применение других оструктуривающих мелиорантов.

7.3.14.6 Кротование слабопроницаемых почв необходимо применять при отсутствии камней. Глубину кротовин следует принимать 0,5-0,7 м, расстояние между кротовинами - 1-1,5 м, диаметр - 0,05-0,07 м.

7.3.14.7 Кротование допускается применять при осушении болот без погребенной древесины при степени разложения торфа менее 45 % и мощности пласта торфа более 0,8 м.

Диаметр кротовин на торфяниках должен быть 0,12-0,15 м, глубина заложения - 0,7-0,8 м, расстояние между кротовинами при закрытом дренаже - 6-10 м, при открытой сети - 8-12 м при их длине до 150 м с выходом в открытую сеть.

7.3.14.8 Кротование и глубокое рыхление почв следует предусматривать под углом 60°-90° по отношению к регулирующей сети.

7.3.14.9 Щелевание следует проводить при предварительном осушении болот, в том числе с наличием погребенной древесины, при степени разложения торфа менее 45 % и мощности торфяной залежи более 1,2 м.

Нарезку щелей следует предусматривать, как правило, по перекрестной схеме. Щели-собиратели, имеющие выход в открытую сеть, необходимо нарезать перпендикулярно осушительным каналам через 100-150 м. Их длина должна быть не более 500 м. Параллельно открытой сети следует нарезать щелиосушители через 8-10 м. Глубина щелей - 1 м.

7.4Проводящая сеть

7.4.5 Открытая проводящая сеть

7.4.5.1 Расчет каналов проводящей сети и естественных водотоков, являющихся водоприемниками осушительных систем, следует выполнять в зависимости от характера использования сельскохозяйственных земель.

СП 100.13330.2016

СП 100.13330.2016

Расчетную обеспеченность расхода воды следует принимать на основании технико-экономического сравнения вариантов. При площади осушаемых земель до 2 тыс. га допускается проводить расчет проводящей сети на пропуск расходов 10 %-ной обеспеченности при использовании земель под полевые севообороты, пастбища и сенокосы, 5 %-ной обеспеченности - при использовании земель под овощные севообороты и многолетние насаждения.

7.4.5.2 Расчетными периодами являются: при использовании осушаемых земель под полевые севообороты с озимыми и многолетние насаждения - весенний и летне-осенний паводки; под овощные и полевые севообороты без озимых - предпосевной период и летне-осенний паводок; под пастбища и сенокосы летне-осенний паводок; под все виды сельскохозяйственного использования земель - меженный период.

7.4.5.3 В случае, когда расчетным периодом является весенний паводок, расчет каналов следует выполнять из условия пропуска расчетных расходов воды без затопления осушаемых земель.

7.4.5.4 Расчет каналов на предпосевной период и летне-осенний паводок следует выполнять в увязке с работой регулирующей сети по созданию требуемого водно-воздушного режима почв с учетом своевременного освобождения ее от подпора.

7.4.5.5 Гидравлический расчет каналов следует проводить при расходах воды более 0,5 м³ /с, а также при меньших расходах, когда уклон канала превышает: 0,0005 - для песчаных, 0,003 - для суглинистых и 0,005 - для глинистых грунтов.

7.4.5.6 Гидравлический расчет каналов необходимо выполнять по формулам равномерного движения воды для следующих створов: устье канала, выше впадения каждого гидравлически рассчитываемого канала, при переломе уклонов (для обоих уклонов), на участках с постоянными уклонами при изменении площади водосбора более чем на 20 %.

Уклон поверхности воды в каналах при пропуске максимального расчетного расхода должен быть близким уклону местности.

Расчет каналов следует выполнять согласно данным, приведенным в приложениях М, П, Р, С.

7.4.5.7 Уклон дна гидравлически нерассчитываемых каналов следует принимать, как правило, не менее 0,0003, при осушении безуклонных территорий допускается 0,0002.

7.4.5.8 Параметры поперечных сечений каналов проводящей сети с расходом до 10 м³ /с следует принимать по данным, приведенным в приложении Щ. При расходе воды более 10 м³ /с параметры поперечных сечений каналов следует определять расчетом в зависимости от геотехнических свойств грунтов и гидрогеологических условий.

7.4.5.9 Сопряжение в плане магистральных каналов с водоприемниками и проводящих каналов между собой необходимо назначать под углом менее 90°. Водоприемник на участке сопряжения необходимо предохранять от заиления или размыва.

7.4.5.10 Сопряжение в вертикальной плоскости каналов между собой и водоприемниками следует проектировать по уровням воды с учетом следующих требований для каналов:

• гидравлически рассчитываемых - уровень в уровень;
• гидравлически нерассчитываемых (для дна) - не более чем на 0,1 м ниже меженного уровня в принимающем гидравлически рассчитываемом канале;
• гидравлически нерассчитываемых - дно в дно.

7.4.5.11 Радиусы поворотов гидравлически нерассчитываемых каналов должны быть не менее 20 м, гидравлически рассчитываемых с расходом до 5 м³ /с - не менее 5 B , где B - ширина канала по урезу воды при максимальном расчетном расходе воды.

7.4.6 Закрытая проводящая сеть

7.4.6.1 Закрытая проводящая сеть предназначена в периоды избыточного увлажнения для сбора и транспортирования в открытые каналы воды, собираемой регулирующей сетью и поглощающими сооружениями, в засушливые периоды - для подачи в регулирующую сеть воды для увлажнения мелиорируемых земель.

7.4.6.2 Для закрытой проводящей сети рекомендуется применять безнапорные трубы и колодцы, отвечающие требованиям 6.17.18.

7.4.6.3 При проектировании закрытых коллекторов в плане следует избегать пересечения отдельных понижений с наличием плывунов, сапропелей, илистых грунтов. Трассы закрытых коллекторов, проходящих по тальвегам, следует располагать на 0,2-0,3 м выше дна тальвегов. Закрытые коллекторы не должны проходить по руслам существующих каналов.

7.4.6.4 Трассы закрытых коллекторов следует проектировать на расстоянии от древесных и кустарниковых насаждений, не менее указанного в таблице 15.

Таблица 15 - Минимальные расстояния закладки закрытых коллекторов от древесных и кустарниковых насаждений

7.4.6.5 При пересечении закрытыми коллекторами древесных и кустарниковых насаждений должен быть предусмотрен глухой участок длину которого следует определять с учетом требований к величине минимальных расстояний до древесных и кустарниковых насаждений, указанных в таблице 15.

7.4.6.6 Сопряжение коллекторов между собой необходимо проектировать

СП 100.13330.2016 внахлестку, с применением соединительных деталей, колодцев-перепадов при разнице в глубинах сопрягаемых коллекторов более 0,3 м, колодцев-отстойников, когда скорость воды во впадающем коллекторе превышает скорость воды в принимающем более чем на 30 %, а также в пылеватых грунтах. При угле поворота коллекторов в плане более 60° допускается устройство смотровых колодцев.

7.4.6.7 Сопряжение регулирующей сети с коллекторами диаметром 175 мм и более следует выполнять в соответствии с 7.3.12.9.

7.4.6.8 Закрытые коллекторы должны быть оборудованы смотровыми колодцами или колодцами-отстойниками: в местах подключения к закрытому коллектору высшего порядка двух и более коллекторов низшего порядка;

• через каждые 500 м при длине коллектора 1 км и более;
• при подключении к коллектору диаметром 200 мм и более одного или нескольких коллекторов низшего порядка;
• в местах изменения уклона коллектора с большего на меньший (в направлении течения воды) при снижении скорости течения воды менее 0,3 м/с.

7.4.6.9 Сопряжения коллекторов с каналами и водоприемниками необходимо производить при помощи устьевых сооружений, располагаемых на участках, не подверженных размыву и заилению. Низ устьевой трубы коллекторов следует проектировать не менее чем на 10 см выше расчетного меженного уровня в принимающем канале или водоприемнике, но не менее 50 см выше их дна.

7.4.6.10 На осушительных системах с подпочвенным увлажнением или дождеванием при пересечении закрытых коллекторов с оросительными каналами должны быть предусмотрены заглубление верха коллектора под дно канала не менее чем на 0,3 м, изоляция стыков коллектора на всей полосе пересечения и крепление русла оросительного канала в полосе пересечения на длине 10-15 м.

7.4.6.11 При пересечениях коллекторов с оросительными трубопроводами

СП 100.13330.2016 расстояние между ними в свету должно быть не менее 0,3 м, при меньшем расстоянии следует устанавливать потайные колодцы.

7.4.6.12 На участках пересечения коллекторов с дорогами, включая полосы отчуждения, следует применять трубы, стыки которых должны быть забетонированы или перекрыты глухими муфтами.

7.4.6.13 В плывунах и торфяниках рекомендуется укладка коллекторов из керамических труб на сбиваемые между собой деревянные основания (стеллажи).

7.4.6.14 Уклоны коллекторов необходимо принимать, как правило, не менее 0,002 при диаметре до 200 мм и не менее 0,0005 при диаметре более 200 мм.

7.4.6.15 Диаметр коллекторов следует определять гидравлическим расчетом по формулам равномерного движения как для безнапорных труб при полном заполнении их водой.

7.4.6.16 Скорость течения воды в коллекторах при пропуске расчетных расходов и полном заполнении их водой необходимо принимать в пределах 0,31,5 м/с для керамических и хризотилцементных труб, 0,3-3,0 м/с - для полимерных труб.

При скоростях движения воды более максимальных значений необходимо изолировать стыки раструбных соединений труб, применять конструкции труб с глухими соединениями, неперфорированные трубы, круговую обвертку дренажных труб водонепроницаемыми материалами, устраивать колодцы-перепады или применять другие технические решения для снижения скорости воды.

7.4.6.17 Гидравлический расчет коллекторов следует выполнять в местах подсоединения дрен и изменения уклона, в местах соединения коллекторов различных порядков, в створе впуска поверхностных вод из фильтров-поглотителей.

7.5Оградительная сеть

Глубину нагорных каналов следует принимать не менее 1 м, а форму поперечного сечения с уположенным верховым откосом принимать согласно данным, приведенным в приложении Щ.

Максимальную глубину ловчих каналов и дрен необходимо определять с учетом их влияния на прилегающую к осушаемому массиву территорию.

СП 100.13330.2016 определяется на основании фильтрационных расчетов с учетом гидрогеологических условий осушаемой территории.

7.6Водоприемники осушительных систем

СП 100.13330.2016 е) иметь гидрометрические створы, водомерные посты и знаки береговой обстановки.

Если водоприемник не отвечает требованиям а), б), в), г), следует предусматривать откачку воды насосами, устройство при необходимости оградительных дамб. Понижение уровня воды в водоприемнике допускается в случаях, когда это не противоречит требованиям охраны окружающей природной среды.

• предусматривать выделение водоохранных зон и природоохранных прибрежных полос в соответствии с действующими нормами;
• на участках, расположенных недалеко от населенных пунктов, предусматривать благоустройство мест отдыха населения, сохраняя или улучшая, по возможности, естественное состояние водоприемника и прилегающий ландшафт;
• при прохождении регулируемого водоприемника по землям сельскохозяйственного использования предусматривать благоустройство прирусловых полос (берм) шириной 2,0 м, прилегающих к обеим бровкам;
• сохранять с соответствующими охранными зонами памятники природы и археологии, места обитания животных и произрастания растений, занесенных в Красную книгу, нерестилища.

СП 100.13330.2016

• отстойники для очистки вод, загрязненных взвешенными веществами;
• биологические пруды, пруды-отстойники с посадкой высшей водной растительности, ботанические площадки для биологической очистки вод, загрязненных биогенными веществами сверх предельно допустимых концентраций.

• в устье, при проведении регулировочно-выправительных работ на части реки - в замыкающем створе;
• выше и ниже каждого впадающего притока или канала, расчетный расход которого превышает 10 % расчетного расхода водотока;
• на бесприточных участках - в створах, где площадь водосброса отличается от площади водосбора вышележащего расчетного створа на 20 %;
• при резком изменении формы поперечного сечения русла и поймы;

СП 100.13330.2016

• в створах сооружений, создающих подпор, в начале и конце оградительной дамбы - при польдерном осушении.

• русло врезается в водонасыщенные неустойчивые грунты;
• уклон дна превышает максимально допустимый на размыв.

СП 100.13330.2016

• устройство приоткосного дренажа для снижения фильтрационного давления;
• уполаживание откоса до 2 раз по сравнению с откосом при отсутствии выклинивания грунтовых вод;
• устройство пригрузки из фильтрующих материалов (пористые бетонные плиты, щебень, гравий и т. п.).

• для капитальных креплений (железобетонные плиты, каменная отмостка и наброска в клетках) на судоходных водоприемниках - максимум весеннего половодья обеспеченностью 3 %, на несудоходных - 5 %;
• для прочих видов креплений - максимум весеннего половодья обеспеченностью 10 %.

При поступлении расходов воды указанной обеспеченности на пойму в качестве расчетного принимается расход, проходящий в водоприемнике с учетом надпойменных расходов в пределах его ширины поверху.

7.7Польдерные системы

• защиты территории от затопления и подтопления;
• отвода поверхностных и грунтовых вод;
• перехвата поверхностных и грунтовых вод с вышерасположенных территорий;
• обеспечения необходимого водно-воздушного режима почв;
• создания условий для высокопроизводительного использования сельскохозяйственной техники и автотранспорта;
• обеспечения соблюдения требований охраны природы.

• внешние оградительные дамбы, защищающие польдер от затопления паводковыми водами водоприемников;
• внутренние разделительные дамбы, предотвращающие затопление участков польдера в случае прорыва внешней оградительной дамбы (устраиваются при площади польдера более 1,0 тыс. га) и обеспечивающие в весенних польдерах дифференцированное сокращение длительности затопления отдельных участков;
• сооружения в дамбах: внешних ограждающих - водовыпуски для самотечного сброса избыточных вод и водовпуски для подачи воды на увлажнение; внутренних разделительных - трубчатые перепуски для транспортировки воды к сбросным сооружениям;
• водоотводящий канал, соединяющий насосную станцию с водоприемником;
• насосные станции: осушительные - для откачки поверхностных и дренажных вод; оросительные - для подачи воды на увлажнение;
• сооружения электроснабжения, связи и автоматики;
• регулирующий бассейн при насосной станции, устраиваемый в целях выравнивания режима работы насосных агрегатов;

СП 100.13330.2016

• магистральный канал, проводящая и регулирующая сети (осушительная и увлажнительная) с сооружениями на них;
• оросительная сеть с дождевальными машинами и установками;
• оградительные нагорные и ловчие каналы (дрены), перехватывающие поверхностные и грунтовые воды, поступающие на польдер с прилегающих площадей;
• водохранилище (пруд) для аккумуляции местного стока и накопления запасов воды с целью их использования для подпочвенного увлажнения и орошения;
• устройства контроля за водным режимом осушаемой территории;
• природоохранные сооружения;
• дороги и дорожные сооружения;
• эксплуатационные сооружения и жилищно-бытовые здания.

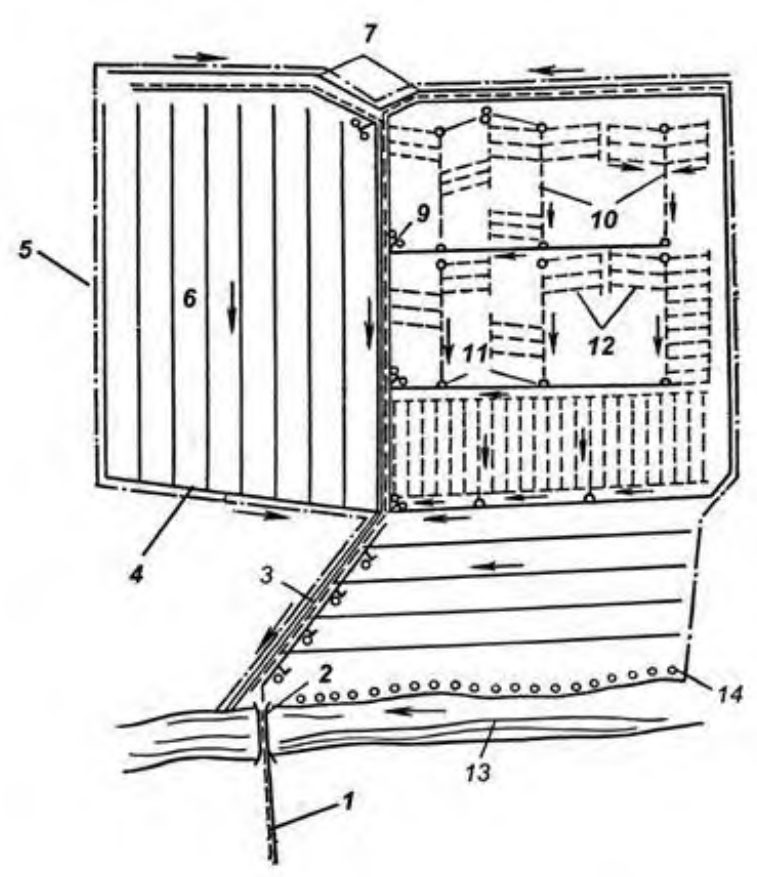

Принципиальные схемы польдерных систем приведены в приложении Э.

• пойменные (дамбы защищают участки в поймах рек, подверженные длительному затоплению максимальными паводками расчетной обеспеченности);
• приморские (обваловываются приморские земли, подверженные приливно-отливному режиму моря);
• низинные - приозерные, приводохранилищные (дамбы защищают

СП 100.13330.2016 участки на приозерных низменностях и в зонах временного затопления или мелководных зонах водохранилищ);

• смешанного типа - пойменно-низинные.

• максимальные уровни летне-осенних паводков ниже весенних;
• осушаемые земли предусматривается использовать под сельскохозяйственную культуру, допустимая продолжительность весеннего затопления которой больше проектной;
• на периодически затапливаемой территории польдерной системы отсутствуют жилые и производственные постройки;
• необходимо сохранить весеннее затопление поймы реки по экологическим соображениям (например, для нереста рыбы).

При прочих условиях пойменные и низинные польдерные системы проектируют незатапливаемыми независимо от вида использования земель.

7.7.12.1 Оградительные дамбы следует размещать с использованием прирусловых валов и возвышенных участков поймы. На заболоченных участках трассы дамб прокладываются в местах с наименьшей мощностью торфа.

7.7.12.2 Оградительные дамбы польдерных систем допускается возводить на любых разновидностях биогенных грунтов (заторфованных, торфах, сапропелях) и илах.

7.7.12.3 При выборе грунта для возведения оградительной дамбы польдерной системы необходимо руководствоваться следующими положениями:

• использование одного вида грунта является предпочтительным;
• использование двух и более типов грунтов возможно только при соответствующем обосновании;
• для возведения дамб рекомендуется использовать суглинистые или песчаные грунты;
• возведение дамб из глинистых грунтов допускается только при невозможности или экономической нецелесообразности использования других грунтов.

7.7.12.4 Дамбы высотой до 2 м допускается возводить из торфа и торфоминеральных смесей. Более высокие дамбы при использовании торфа должны устраиваться из двух слоев. Нижняя часть должна быть из торфяного грунта, верхняя - из минерального грунта. Толщина торфяного слоя должна быть не более величины осадки основания дамбы.

7.7.12.5 Величина осадки дамб, возводимых на биогенных грунтах и илах, зависит от мощности этих грунтов в основании, их свойств и высоты дамб, которые изменяются по трассе. Для определения объемов работ по отсыпке дамб при проектировании необходимо рассчитывать осадку на каждом пикете.

7.7.12.6 Основным типом крепления откосов дамб является биологический (одерновка, посев многолетних трав). Крепление внешних откосов дамб камнем, железобетонными или бетонными плитами допускается, если высота волны, воздействующей на дамбу, превышает или равна 1 м или при длительном волновом воздействии на дамбу (более 2 месяцев в год).

7.7.15.1 Насосные станции польдерных систем следует проектировать стационарными и автоматическими.

7.7.15.2 Узел сооружений насосной станции следует располагать в наиболее низкой части польдерной системы (в устье магистрального канала или закрытого коллектора). На безуклонной территории - в средней части польдера у оградительной дамбы. При этом глубина магистрального канала не должна превышать 3-3,5 м.

7.7.15.3 Расчетный расход откачки насосной станции н.с. Q , м³ /с, всех типов польдеров определяется по формуле

СП 100.13330.2016

где n - коэффициент использования суточного времени, принимается равным 0,80-0,96; пр Q - расчетный приток воды к насосной станции, м³ /с;

К - коэффициент, учитывающий влияние регулирующего бассейна.

7.7.15.4 Расчетный напор для подбора насосов определяется как сумма геодезической высоты водоподъема и потерь напора в сооружениях насосной станции от водозабора до водовыпуска.

7.7.15.5 Тип и количество насосных агрегатов следует выбирать из условия соблюдения расчетного режима уровней в канале, допустимых скоростей сработки уровней в проводящей сети для сохранения устойчивости откосов каналов.

7.7.15.6 Если для откачки воды применяются погружные или капсуальные электронасосы, то машинный зал может отсутствовать. При этом электротехническое оборудование управления откачкой проектируется в отдельном помещении, шкафу или блоке-боксе.

7.7.16.1 Плановое расположение магистрального канала и его параметры следует принимать с учетом формы и площади польдерной системы, уклона поверхности и зоны влияния насосной станции.

7.7.16.2 При уклонах местности внутри польдера ≥ 0,0003 длина магистрального канала не ограничивается, а продольный уклон принимается близким к уклону местности. На безуклонных территориях длину магистрального канала рекомендуется принимать не более 3,5 км или определять гидравлическим расчетом с учетом кривой спада.

7.7.16.3 В целях предупреждения зарастания канала, его глубина может назначаться на 1,5-2,0 м больше минимального эксплуатационного уровня. В таких случаях дно канала предусматривается без уклона.

7.7.16.4 При проектировании магистрального канала польдерной системы необходимо проводить следующие дополнительные расчеты:

• расчет пропускной способности на периоды весеннего половодья и летне-осеннего паводка,
• расчет устойчивости грунта канала на размыв,
• расчет местной устойчивости откосов в устье магистрального канала,
• расчет минимального цикла работы насосных агрегатов.

7.7.16.5 Установление параметров магистрального канала следует осуществлять последовательным приближением. Вначале параметры канала (уклон дна, глубина, ширина по дну, заложение откосов, длина и плановое положение) устанавливаются исходя из общих требований (см. 7.2). При этом в первом приближении искусственный регулирующий бассейн не предусматривается, его необходимость и параметры определяются только в том случае, если регулирующей емкости магистрального канала окажется недостаточно, а расширение его по экономическим показателям нецелесообразно. В последующих приближениях проверяется выполнение требований 7.7.16.1-7.7.16.4 и, при необходимости, параметры канала корректируются.

7.7.17.1 Объем бассейна подразделяется на регулирующую емкость и мертвый запас.

7.7.17.2 Полезный объем регулирующей емкости бассейна определяют по формуле

где п W - полезный объем регулирующей емкости, м³ ; тр W - требуемая полезная емкость, м³ ; мк W - регулирующая емкость магистрального и проводящих каналов, м³ .

СП 100.13330.2016

7.7.17.3 Регулирующая емкость магистрального и проводящих каналов определяется как объем, заключенный между свободными поверхностями воды при верхнем и нижнем эксплуатационных горизонтах, определяемых гидравлическим расчетом для бытового периода 50 %-ной обеспеченности при цикличной откачке наименьшим по производительности насосом.

7.7.17.4 Минимальная глубина мертвого запаса должна приниматься не менее 0,5 м. Минимальная глубина определяется как сумма расчетной глубины, определенной из условия пропуска расхода меньшего по производительности насоса при неразмывающих скоростях, и запаса на заиление.

7.7.17.5 Заложение откосов водосборного бассейна следует проверять на устойчивость от воздействия гидродинамического давления фильтрационного потока, возникающего в приоткосной зоне при снижении уровней воды в бассейне.

7.7.17.6 Дно регулирующего бассейна следует проектировать без уклона или с минимальным уклоном 0,0001-0,0003, а ширину по дну следует принимать, исходя из условий полной очистки отстойника от ила экскаватором, установленным на берегах бассейна.

7.7.18.1 В целях предотвращения переувлажнения придамбовой зоны польдера, в результате фильтрации воды со стороны водоприемника, необходимо предусматривать устройство противофильтрационных мероприятий, придамбовых каналов или сгущенной сети закрытого дренажа (решение следует принимать на основании технико-экономических расчетов).

7.7.18.2 Расчет противофильтрационных мероприятий и придамбовых каналов выполняется в соответствии с требованиями СП 39.13330 и СП 104.13330.

7.7.19.1 Эксплуатационные дороги вдоль оградительной дамбы устраивают с внутренней стороны. В отдельных случаях для круглогодичного обслуживания сооружений, устроенных в теле дамбы, допускается проектировать дороги по гребню оградительной дамбы.

7.7.19.2 Конструкции внутрипольдерных дорог на незатапливаемых польдерных системах аналогичны конструкциям дорог на осушительных системах.

7.7.19.3 На затапливаемых польдерных системах полотно дорог необходимо проектировать на одном уровне с окружающей территорией или выше ее на толщину покрытия. В местах пересечения дорог с сосредоточенным потоком паводковых вод предусматривается твердое покрытие или устройство бетонного бордюра.

7.7.19.4 Удельная протяженность дорог на польдерных системах должна составлять:

• при выращивании многолетних трав - не менее 1 км на 100 га;
• при возделывании пропашных культур не менее 1,5 км на 100 га.

9.1Общие требования

• I категория - в аварийных ситуациях допускается кратковременный, до 5 ч, перерыв в подаче или снижение ее до 50 % расчетной на срок до 3 сут;
• II категория - в аварийных ситуациях допускается перерыв в подаче до одних суток или снижение ее до 50 % расчетной на срок до 5 сут;
• III категория - в аварийных ситуациях допускается перерыв в подаче до 5 сут.

9.2Расчетные уровни воды

За максимальный расчетный уровень воды следует принимать:

• при заборе воды из каналов - уровень воды с учетом возможного появления положительной волны при включении (отключении) последнего агрегата насосной станции, ветровой волны и нагона;
• при заборе воды из водохранилищ и рек - на основании таблицы 18.

Таблица 18 - Обеспеченность расчетных уровней воды в зависимости от категории надежности насосных станций

9.3Подбор насосных агрегатов

Число насосных агрегатов на насосных станциях, как правило, следует принимать по таблице 19.

Таблица 19 - Число насосных агрегатов в зависимости от подачи воды

Число агрегатов допускается увеличивать при установке в одном здании нескольких групп насосов с разными напорами, а также при отсутствии освоенного оборудования.

Число агрегатов может быть уменьшено, если насосные станции подают воду в открытые водоемы, имеющие регулирующие емкости, достаточные для остановки насосов на срок до одних суток.

СП 100.13330.2016

• I - 1 резервный агрегат при числе рабочих до 6 включительно, 2 резервных агрегата при числе рабочих 7 и более;
• II - 1 резервный агрегат при числе рабочих до 8 включительно, 2 резервных агрегата при числе рабочих 9 и более;
• III - резервный агрегат не предусматривается.

При соответствующем обосновании резервный агрегат разрешается хранить на складе.

Число основных резервных агрегатов может быть увеличено при работе насосных станций в тяжелых условиях: при перекачке агрессивных вод, а также вод, содержащих абразивные взвеси, при большой загрузке насосов (более 5500 ч в году).

На насосных станциях с насосами, имеющими стабильные рабочие характеристики, необходимо предусматривать два вспомогательных насоса с подачей каждого, равной 3-5 % расчетного расхода сети.

9.4Водозаборные сооружения насосных станций

СП 100.13330.2016

СП 100.13330.2016

• забор воды с минимальными гидравлическими потерями, задержание мусора и взвешенных частиц в случае подачи воды в дождевальные машины, рыбозащиту;
• очистку решеток и сеток рыбозащитных или сороудерживающих устройств.

СП 100.13330.2016 сов, при обосновании допускается устройство общего всасывающего трубопровода (коллектора).

9.5Здания насосных станций

СП 100.13330.2016 прочности и устойчивости самого сооружения. Вспомогательное оборудование, подсобные помещения, в том числе монтажные площадки, по возможности следует выносить в наземную часть здания.

9.6Водовыпускные сооружения

• сифонный при максимальном вакууме до 5 м (от минимального горизонта воды до наивысшей точки сифона), если нет ограничения высоты подъема воды при запуске насоса;
• прямоточный башенный или камерный при вакууме более 5 м, оборудованный аварийно-ремонтными затворами, при диаметре трубопровода до

СП 100.13330.2016

1200 мм - клапаном-хлопушкой, при больших диаметрах - быстропадающими затворами;

• сливной (полигональный) при малых колебаниях горизонтов воды в канале.

Запас гребня дамб над максимальным горизонтом воды при устройстве сброса воды может быть уменьшен на 40 %.

Для ремонта затворов следует предусматривать установку ремонтных заграждений.

В случаях, когда на напорных трубопроводах насосов запорные органы

СП 100.13330.2016 имеют независимые приводы, допускается при специальном обосновании совмещать в одном затворе функции ремонтного и аварийного.

9.7Гидравлический расчет водоводов насосных станций

12.7Рыбозащитные мероприятия и устройства

12.8Защитные лесные насаждения

Площадь для остальных групп лесополос (вдоль дорог, вокруг прудов, у поселков, насосных станций, на не использованных в сельском хозяйстве землях и т. п.) следует назначать исходя из конкретных условий объекта.

• продольном (основные) - поперек преобладающих в данной местности ветров (суховейных, вызывающих пыльные бури, метелистых);
• поперечном (вспомогательные) - перпендикулярно продольным.

При проектировании организации территории орошаемых земель следует предусматривать, чтобы поля севооборотов и отдельные поливные участки длинной стороной располагались поперек направления преобладающих ветров или с отклонением от него не более чем на 30°.

СП 100.13330.2016

• типа почв (черноземные, каштановые, сероземные, полупустынные, пустынные) и степени подверженности их эрозии;
• расчетной высоты древесных пород H и дальности их эффективного влияния 30 H на ветровой режим;
• способов и техники полива. При этом расстояние между продольными лесными полосами не должно превышать 800 м, поперечными - 2000 м, а на песчаных почвах - 1000 м.

Ряд лесных насаждений следует предусматривать на расстоянии от края лотков 2,5-3 м, от трубопроводов - 2 м.

СП 100.13330.2016

Расстояние между закрытыми коллекторами (дренами) и лесополосами следует принимать в соответствии с 7.4.6.4.

12.9Охрана животных

12.10Противоэрозионные сооружения

• водозадерживающие - валы-каналы, валы-террасы, запруды, полузапруды;
• водонаправляющие - нагорные каналы, валы и каналы для рассредоточения концентрированных потоков воды;
• водосбросные (сопрягающие) - быстротоки, перепады.

12.11Охрана вод

Н.1Сечение канала трапецеидальной формы

Для трапецеидальных сечений основные параметры каналов назначают в зависимости от отношения ширины канала по дну к глубине его наполнения ( β - относительная ширина по дну), расхода воды Q и заложения откоса m по эмпирической формуле

где b - ширина канала по дну, м; h - глубина воды в канале, м;

Q - расход воды в канале, м³ /с; m - коэффициент заложения откоса ( θ = ctg m , θ - угол наклона откоса к горизонтали), или по значениям, приведенным в таблице Н.1.

Таблица Н.1 - Значения отношения ширины канала по дну к глубине его наполнения

При 2 5 , m > величину β назначают по расчету или по данным аналогов.

Расчетные формулы для определения значений элементов живого сечения представлены в таблице Н.2.

Таблица Н.2 - Определение значений элементов живого сечения канала трапецеидальной формы

Окончание таблицы Н.2

Примечание b - ширина канала по дну, м; h - глубина воды в канале, м; β - относительная ширина по дну ( β = b/h ); b mh σ = - безразмерная характеристика живого сечения; m - коэффициент заложения откоса ( m =ctg θ, θ - угол наклона откоса).

Схема оросительных каналов трапецеидальной формы представлена на рисунке Н.1.

B - ширина по верху, b - ширина канала по дну, h - глубина воды в канале, m - коэффициент заложения откоса ( m =ctg θ, θ - угол наклона откоса) Рисунок Н.1 - Схема канала трапецеидальной формы

Н.2Сечение канала прямоугольной формы

Прямоугольное сечение русла представляет собой частный случай трапецеидального, где коэффициент заложения откоса 0 = m .

Расчетные формулы для определения значений элементов живого сечения представлены в таблице Н.3.

Таблица Н.3 - Определение значений элементов живого сечения канала прямоугольной формы

Схема оросительных каналов прямоугольной формы представлена на рисунке Н.2.

b - ширина канала по дну, h - глубина воды в канале

Рисунок Н.2 - Схема канала прямоугольной формы

Н.3Сечение канала параболической формы

Для параболического сечения очертание поверхности каналов принято по параболе и определяется по формуле

где h - глубина канала, м; h b - ширина канала на глубине h , м.

Расчетные формулы для определения элементов живого сечения представлены в таблице Н.4.

Таблица Н.4 - Определение элементов живого сечения канала параболической формы

Примечание h - глубина воды в канале, м; p - параметр параболы; N (τ) - функция параболического сечения. Для параболических русел заложение откоса дается на уровне воды. Глубину лотка назначают из условия превышения бортов над максимальным уровнем не менее чем на 10 см.

Схема оросительных каналов параболической формы представлена на рисунке Н.3.

B - ширина поверху, h - глубина воды в канале

Рисунок Н.3 - Схема канала параболической формы

Н.4Сечение канала круговой (сегментной) формы

Круговое сечение русла описывается радиусом сечения оросительного канала.

Расчетные формулы для определения элементов живого сечения представлены в таблице Н.5.

Таблица Н.5 - Определение элементов живого сечения канала круговой формы

Примечание h - глубина воды в канале, м; r - радиус живого сечения, м; φ - центральный угол сечения.

Схема оросительных каналов кругового сечения представлена на рисунке Н.4.

B - ширина поверху, h - глубина воды в канале, r - радиус живого сечения,

• центральный угол сечения φ

Рисунок Н.4 - Схема канала круговой формы

Н.5Сечение канала полигональной формы

Полигональное сечение представляет собой составное русло канала, профиль которого состоит из основания сечения ( b - ширина канала по дну), имеющего форму трапеции (треугольника), и расположенного над ним ряда участков

(пары симметричных откосов 1 m , 2 m , 3 m ), имеющих трапецеидальную форму. Характеристики верхней части обозначены через 1 m и 1 h , средней части 2 m , 2 h и нижней части 3 m и 3 h . Все параметры сечения канала выражены через глубину 1 h верхней части сечения (без учета запаса превышения бровки и над уровнем воды). Схема оросительных каналов полигональной формы представлена на рисунок Н.5.

b - ширина канала по дну, B - ширина по верху, B 1 - ширина канала у подножья верхних откосов, м; B 2 - ширина канала у подножья средних откосов; h 1 - глубина верхней части канала без учета запаса превышения бровки над уровнем воды, м; h 2 - глубина средней части канала, м; h 3 - глубина донной части канала, м; m 1 - заложение верхних откосов; m 2 - заложение средних откосов; m 3 - заложение донных откосов.

Рисунок Н.5 - Схема канала полигональной формы

Расчетные формулы для определения элементов живого сечения представлены в таблице Н.6.

Таблица Н.6 - Определение элементов живого сечения канала полигональной формы

Окончание таблицы Н.6

Примечание b - ширина канала по дну, м; h - глубина воды в канале, м; β - относительная ширина по дну ( β=b/h1 ); m - коэффициент заложения откоса ( m=ctg θ , θ - угол наклона откоса); B1 - ширина канала у подножья верхних откосов, м; h1 - глубина верхней части канала без учета запаса превышения бровки над уровнем воды, м; h2 - глубина средней части канала, м; h3 - глубина донной части канала, м; m1 - заложение верхних откосов; m2 - заложение средних откосов; m3 - заложение донных откосов.
