СП 370.1325800.2017 «Устройства солнцезащитные зданий. Правила проектирования»

Введение

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий свода правил соответствует требованиям Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» с учетом части 1 статьи 46 Федерального закона от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», Федерального закона от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».

Разработка свода правил выполнена авторским коллективом федерального государственного бюджетного учреждения «Научноисследовательский институт строительной физики Российской академии архитектуры и строительных наук» (д-р техн. наук И.Л. Шубин , канд. техн. наук А.В. Спиридонов , инж. М.А. Кострица , Т.А.Ахмяров ) при участии Крымского Федерального Университета им. В.И. Вернадского (д-р техн. наук А.Т. Дворецкий , д-р техн. наук О.В. Сергейчук , канд. техн. наук В.С.Буравченко, архитекторы К.Н. Клевец , М.А. Моргунова ), ООО «Девелопмент - Проект» (архитектор А.Е. Блиндер ).

1Область применения

2Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 24866-2014 Стеклопакеты клееные. Технические условия

ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 30698-2014 Стекло закаленное. Технические условия

ГОСТ 30826-2014 Стекло многослойное. Технические условия

ГОСТ 32539-2013 Стекло и изделия из него. Термины и определения

ГОСТ 33017-2014 Стекло с солнцезащитным или декоративным твердым покрытием. Технические условия

ГОСТ 33087-2014 Стекло термоупрочненное. Технические условия

ГОСТ 33125-2014 Устройства солнцезащитные. Технические условия

ГОСТ EN 410-2014 Стекло и изделия из него. Методы определения оптических характеристик. Определение световых и солнечных характеристик

ГОСТ Р 54863-2011 Жалюзи и ставни. Определение дополнительного термического сопротивления

ГОСТ Р 56926-2016 Конструкции оконные и балконные различного функционального назначения для жилых зданий. Общие технические условия

ГОСТ Р 57795-2017 Здания и сооружения. Методы расчета продолжительности инсоляции

СП 14.13330.2014 «СНиП II-7-81* Строительство в сейсмических районах»

(с изменением № 1)

СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия»

СП 42.13330.2016 «СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений»

СП 50.13330.2012 «СНиП 23-02-2003 Тепловая защита зданий»

СП 52.13330.2016 «СНиП 23-05-95* Естественное и искусственное освещение»

СП 54.13330.2016 «СНиП 31-01-2003 Здания жилые многоквартирные»

СП 118.13330.2012 «СНиП 31-06-2009 Общественные здания и сооружения» (с изменениями № 1, № 2)

СП 131.13330.2012 «СНиП 23-01-99* Строительная климатология» (с изменениями № 1, № 2)

СП 345.1325800.2017 Здания жилые и общественные. Правила проектирования тепловой защиты

СанПиН 2.2.1/2.1.1.1076-01 Санитарно-эпидемиологические правила и нормативы. Гигиенические требования к инсоляции и солнцезащите помещений жилых и общественных зданий и территорий

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования -на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3Термины и определения

В настоящем своде правил применены термины по ГОСТ 23166, ГОСТ 30494, ГОСТ 32539, ГОСТ 33125, ГОСТ Р 57795, СП 50.13330, СП 52.13330, а также следующие термины с соответствующими определениями.

3.1инсоляционные углы светопроема

Горизонтальные и вертикальные углы, в пределах которых на плоскости светопроема возможно поступление прямых солнечных лучей в помещение. Примечание - При расчете инсоляционных углов глубина световых проемов принимается равной расстоянию от наружной плоскости стены до внутренней плоскости переплета.

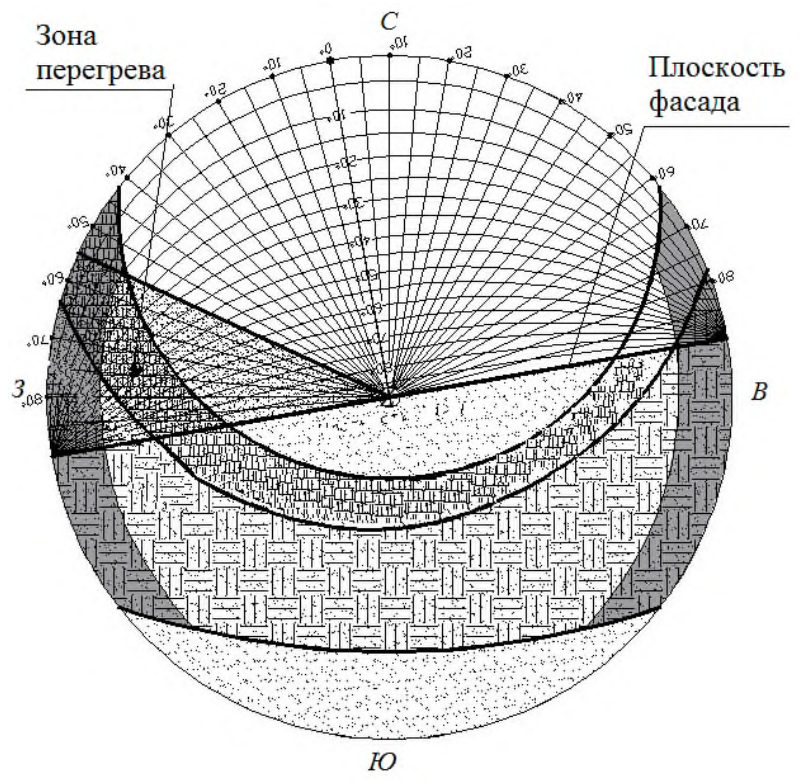

3.2комплексная солнечная карта

Солнечная карта с нанесенными на нее данными о местных особенностях климата - зонами желательной и нежелательной инсоляции, которые соответствуют отопительному периоду и периоду перегрева (периоду охлаждения зданий) в году.

3.3пассивное солнечное отопление

Комплекс мероприятий по использованию тепловой энергии прямой солнечной радиации для отопления зданий без применения дополнительных инженерных систем в холодный период года.

3.4пассивное солнечное охлаждение

Комплекс мероприятий по уменьшению поступления тепловой энергии прямой солнечной радиации в помещения без применения дополнительных инженерных систем в теплый период года.

3.5период охлаждения зданий

Период года, в течение которого есть потребность в существенном количестве энергии для охлаждения зданий; характеризуется среднесуточной температурой наружного воздуха ≥ 21 о С.

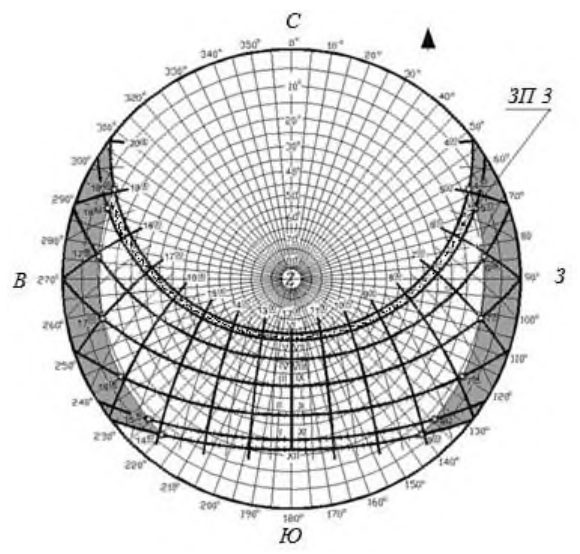

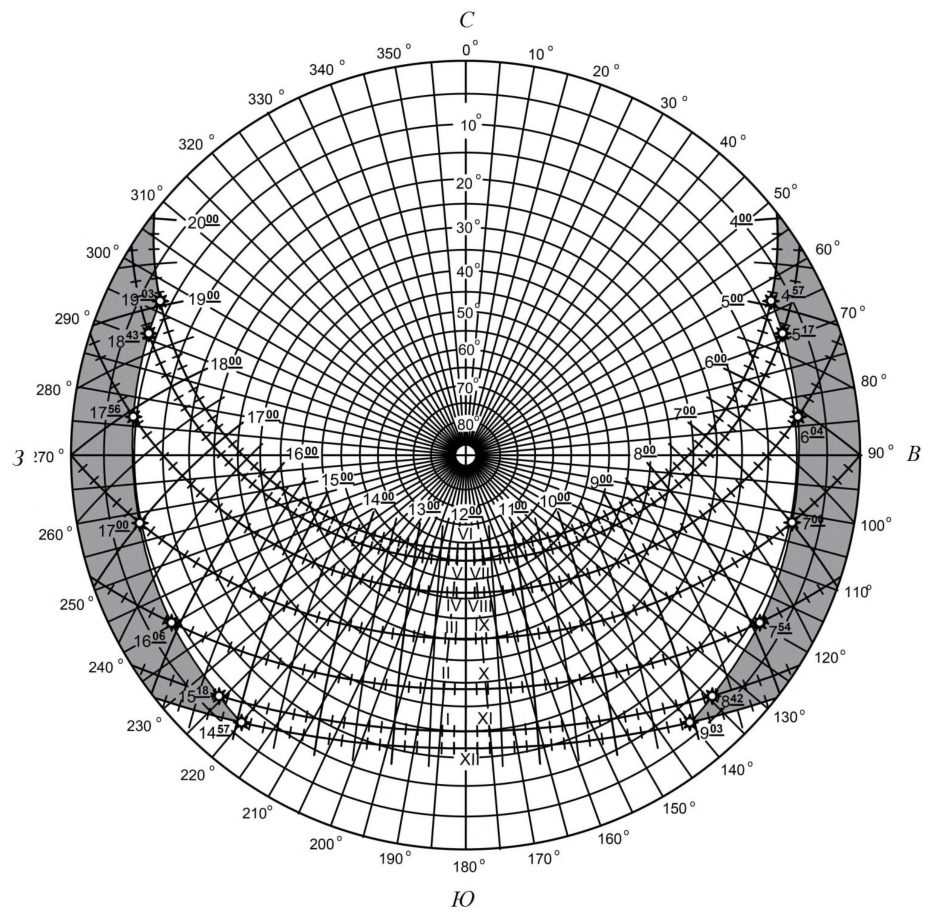

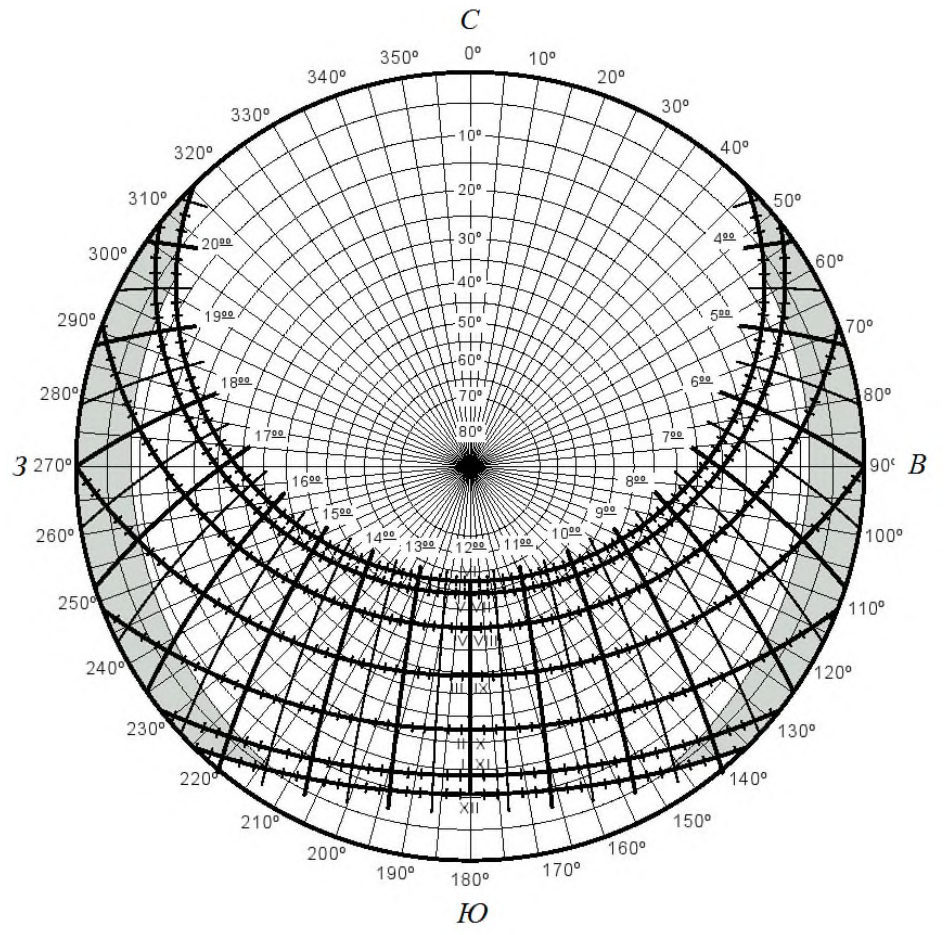

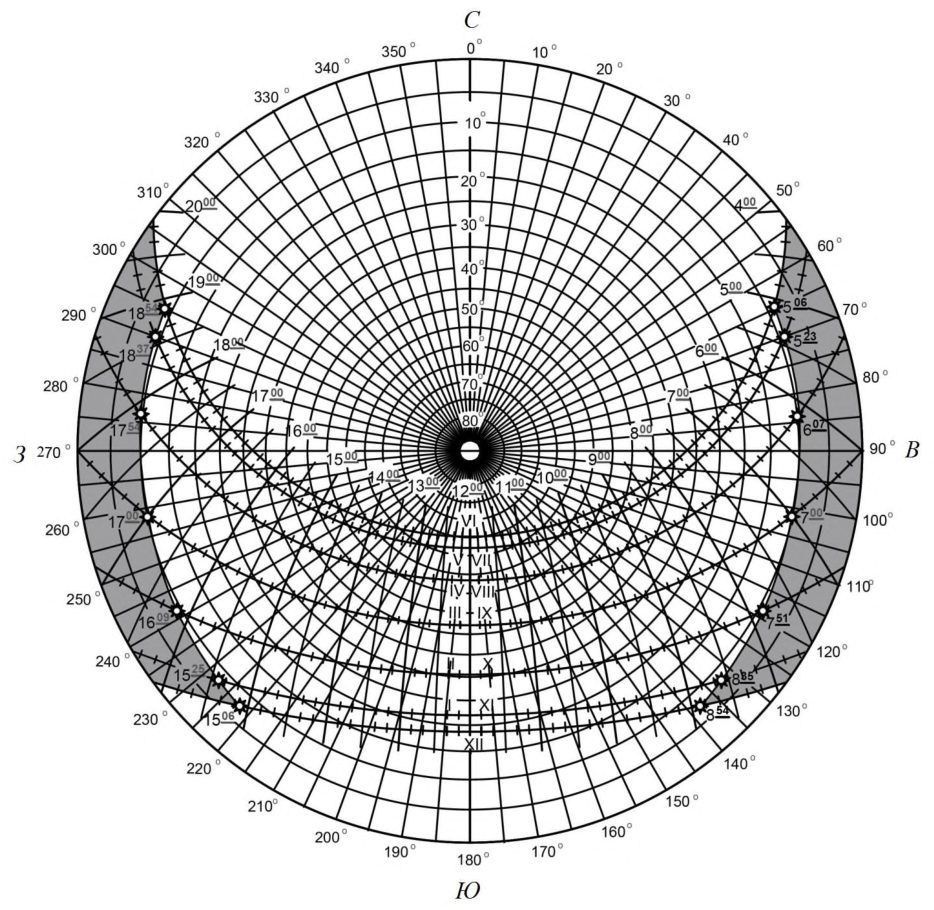

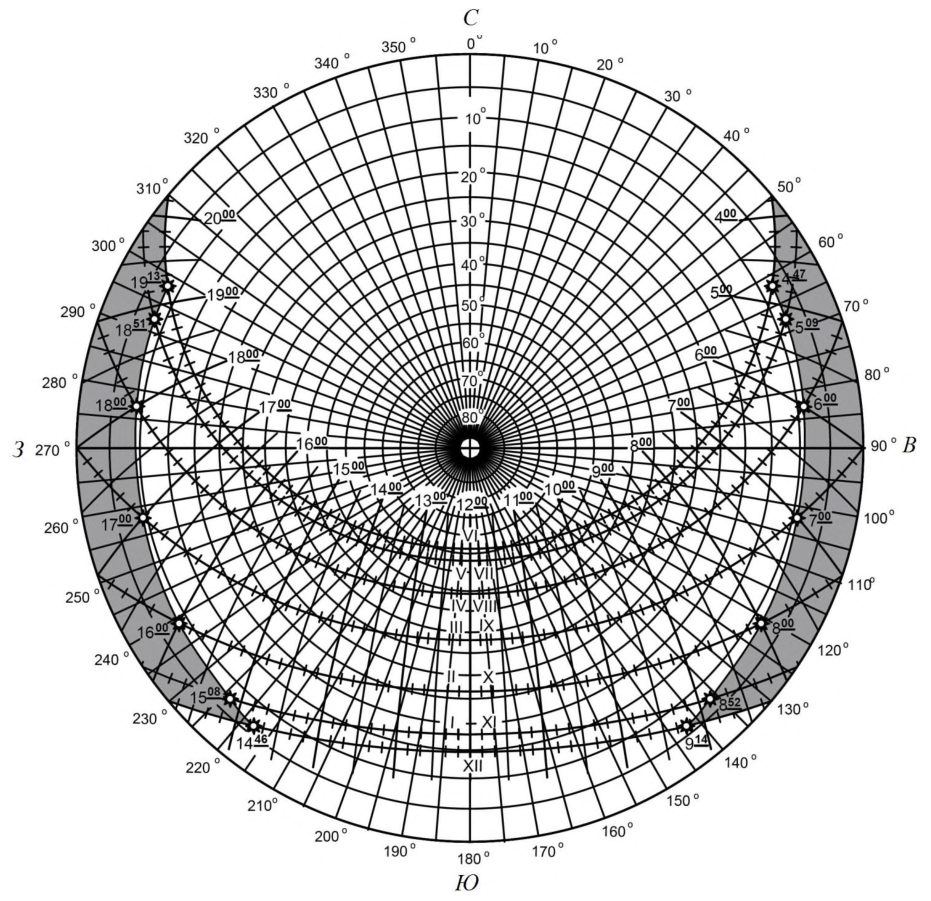

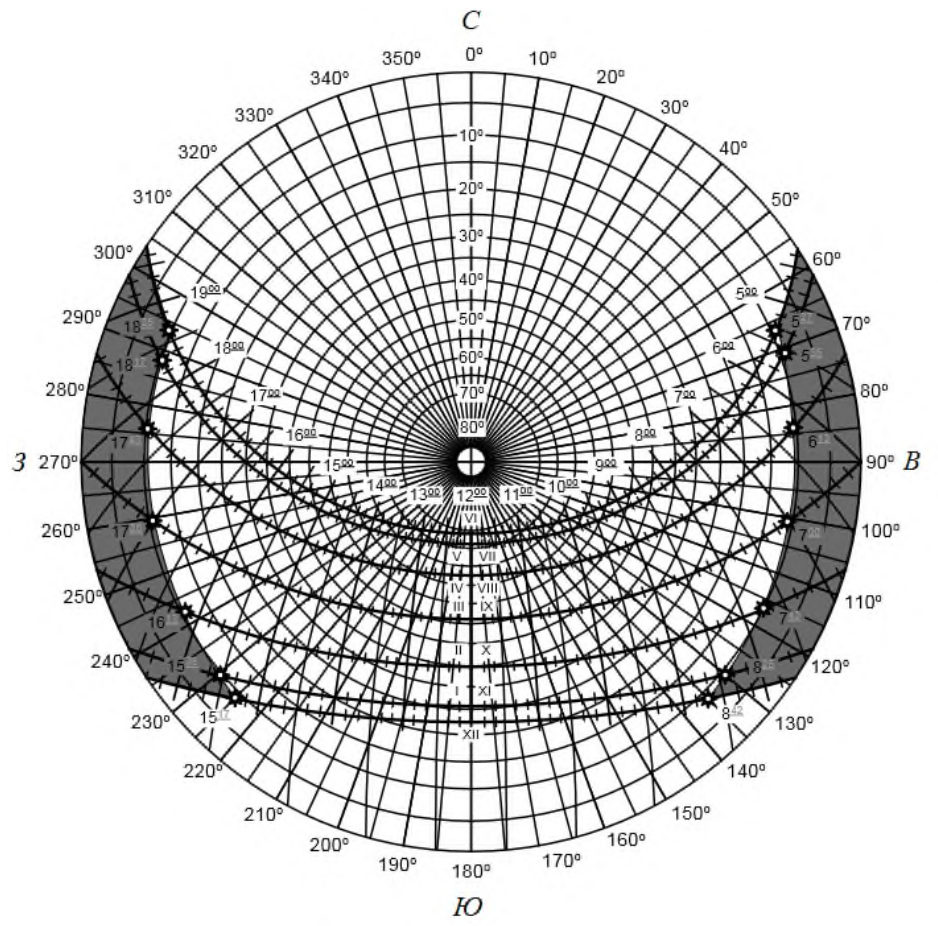

3.6солнечная карта

Проекция на горизонтальную плоскость дневной небесной полусферы, на которой отображены солнечные траектории, часовые линии и координатная сетка, состоящая из азимутальных линий и альмукантарат. Примечания 1 Солнечные карты могут быть ортогональные, стереографические и др. 2 Солнечные карты строятся для конкретной географической широты.

3.7солнечный фактор

Отношение общей солнечной энергии, поступающей в помещение через светопрозрачную конструкцию, к солнечной энергии, падающей на светопрозрачную конструкцию. Примечание - Общая солнечная энергия, поступающая в помещение через светопрозрачную конструкцию, представляет собой сумму энергии, непосредственно проходящей через светопрозрачную конструкцию, и той части энергии, которая поглощается светопрозрачной конструкцией (включая солнцезащитные устройства), и, в дальнейшем, передается внутрь помещения.

3.8солнцезащита

Комплекс мероприятий по уменьшению воздействия вредных факторов прямой солнечной радиации на микроклимат помещений, в частности, перегрева.

3.9солнцезащитное устройство; CЗУ

Стационарный или регулируемый элемент конструкции здания, предназначенный для защиты помещений от воздействия прямой солнечной радиации. Примечание - СЗУ, состоящие из набора параллельный ламелей, называются ламинарными.

3.10солнцезащитный кожух

Пространственная солнцезащитная конструкция с образующими в виде цилиндров, конусов и пр., в которой оборудованы оптимальные вырезы (с точки зрения защиты от прямых солнечных лучей). СП 1325800.2017

3.11суточный конус солнечных лучей; СКСЛ

Суточный конус солнечных лучей -однопараметрическое множество солнечных лучей, приходящих в одну точку на земной поверхности в течение суток.

3.12пола СКСЛ

СКСЛ - коническая поверхность, состоящая из двух частей (или пол), смыкающихся в точке пересечения образующей и оси конуса - вершине конуса. Примечание - СКСЛ состоит из двух пол - летней и зимней.

3.13теневая маска

Графическое отображение на солнечной карте зоны экранирования небосвода непрозрачным объектом, например, элементами солнцезащитных устройств.

3.14угол затенения элемента СЗУ

Минимальный угол с вершиной на поверхности остекления между поверхностью остекления и лучом, касательным к контуру затеняющего элемента СЗУ в рассматриваемой плоскости. Примечание - В ламинарных СЗУ - угол с вершиной на основании соседней ламели между граничной поверхностью солнцезащиты и лучом, касательным к контуру рассматриваемой ламели, определяется в плоскости, перпендикулярной к направляющей ламелей.

3.15угол раскрытия элемента СЗУ

Максимальный угол с вершиной на поверхности остекления между нормалью к остеклению и лучом, касательным к контуру затеняющего элемента. Примечание - В ламинарных СЗУ - угол с вершиной в основании соседней ламели между нормалью к граничной поверхности солнцезащиты и лучом, касательным к контуру рассматриваемой ламели, определяется в плоскости, перпендикулярной к направляющей ламелей.

3.16угловая высота Cолнца

Угол между направлением на Cолнце и его проекцией на плоскость горизонта.

4Общие положения

СП 1325800.2017

5Основные принципы проектирования солнцезащитных устройств

Комплекс мероприятий по солнцезащите должен быть предусмотрен в помещениях гражданских и производственных зданий, где в соответствии с СП 52.13330 выполняются зрительные работы высокой, очень высокой и наивысшей точности.

• снижение теплопоступлений в помещения в теплый период года (пассивное охлаждение);
• снижение теплопотерь и максимальные теплопоступления в помещения в холодный период года (пассивный солнечный обогрев);
• повышение зрительного комфорта, в том числе, устранение слепящей яркости в производственных и общественных зданиях и сохранение визуального контакта с внешней средой в течение всего года.

СП 1325800.2017

6Учет климатических особенностей регионов Российской Федерации при проектировании солнцезащитных устройств

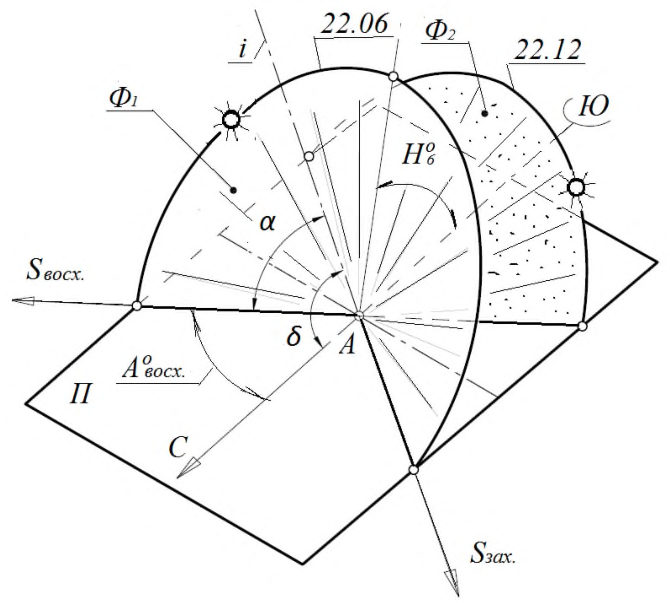

А - инсолируемая точка; Ф - суточный конус солнечных лучей ( Ф1 - летняя пола, Ф2 - зимняя пола); α - угол между образующей СКСЛ и его осью; Π -горизонтальная плоскость (поверхность Земли в инсолируемой точке); δ -широта местности и угол наклона оси конуса к плоскости горизонта; i - ось СКСЛ параллельна оси вращения Земли; S восх - направление на восход Солнца; S зах - направление на заход Солнца; азимут восхода ( А ° восх ) Солнца; H ° 6 -угловая высота Солнца 22.06 в 12 часов.

Рисунок 1 Геометрическая модель суточного конуса солнечных лучей на указанные даты (22 июня и 22 декабря)

• угловую высоту Солнца в полдень H ° 12 для выбранного дня года применяется в расчетах параметров положения солнечных коллекторов и фотоэлектрических панелей;
• азимуты восхода А о восх и захода А о зах Солнца для выбранной даты применяется при определении продолжительности инсоляции;
• время восхода τвосх и захода τзах Солнца.

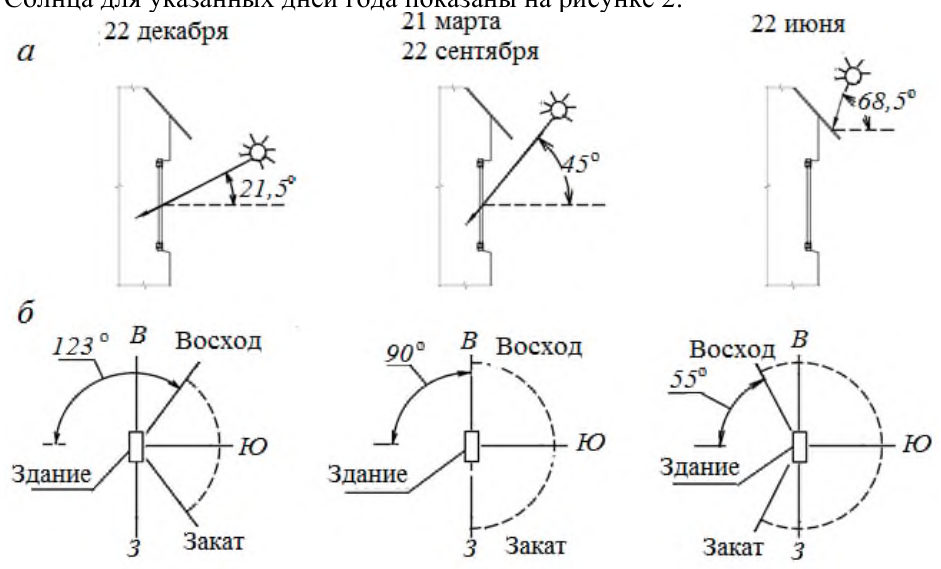

а - угловые высоты Солнца; б - азимуты восхода и захода Солнца Рисунок 2 - Солнечные углы для фасада южной ориентации (45 о с.ш.)

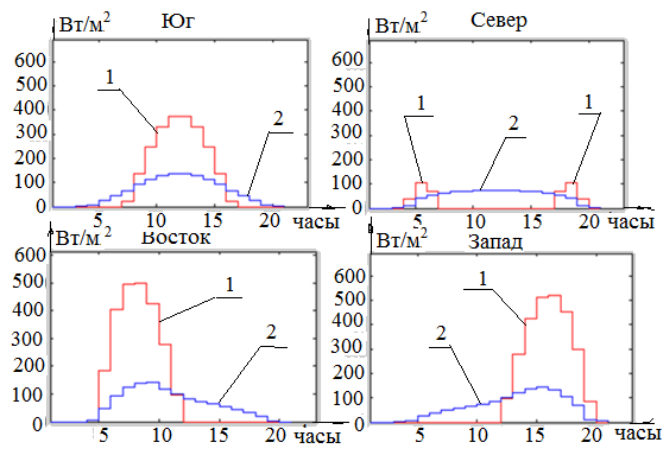

1 - прямая солнечная радиация; 2 - рассеянная солнечная радиация Рисунок 3 - Солнечная радиация на вертикальные фасады различной ориентации в июле месяце (50 о с.ш.)

1 - лето; 2 - зима

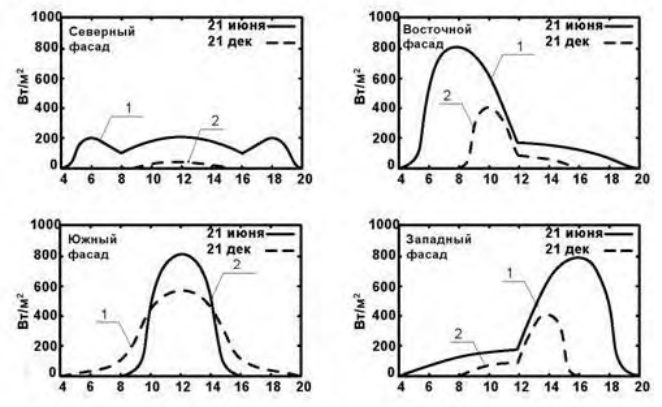

Рисунок 4 Солнечная радиация на вертикальные поверхности различной ориентации в зависимости от времени суток (50 о с.ш.)

Для проектирования рациональных СЗУ по условиям суммарной годовой солнечной радиации на горизонтальную поверхность при действительных условиях облачности определены пять основных зон: первая - 900 кВт·ч/м² и менее; вторая - св. 900 до 1000 кВт·ч/м² ; третья - св. 1000 до 1100 кВт·ч/м² ; четвертая - св. 1100 до 1200 кВт·ч/м² ; пятая зона - св. 1200 кВт·ч/м² .

7Классификация солнцезащитных устройств

• месту установки и положению относительно светопрозрачной конструкции;
• типу солнцезащитного устройства и конструкции затеняющих элементов;
• способу управления и методу регулирования;
• ориентации затеняющих элементов;
• материалу изготовления затеняющих элементов;
• уровню солнцезащиты.

• наружные;
• межстекольные;
• межстекольные с вентилированием межстекольного пространства для установки в двойных фасадах;
• внутренние;

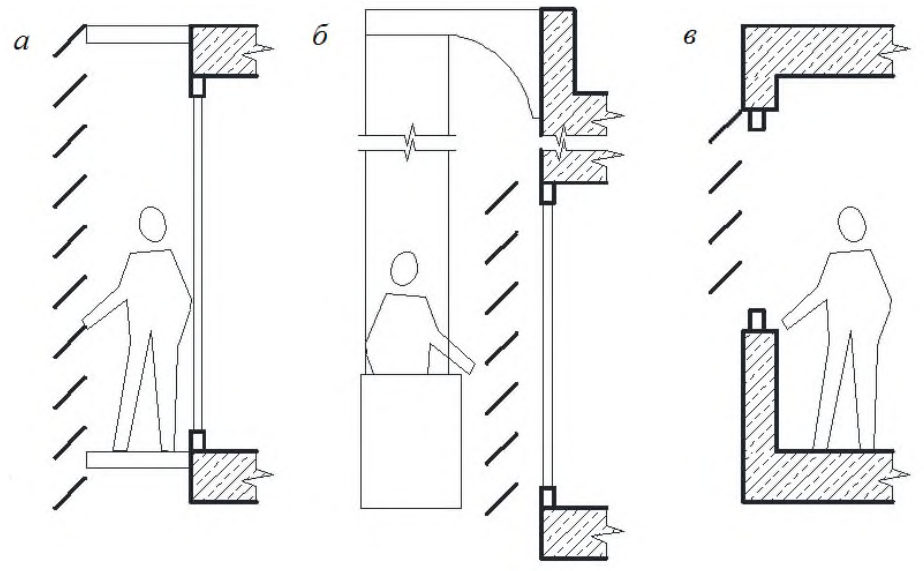

• комбинация некоторых из перечисленных мест установки. а - наружные СЗУ; б - межстекольные СЗУ; в - межстекольные СЗУ с вентилированием межстекольного пространства; г - внутренние СЗУ

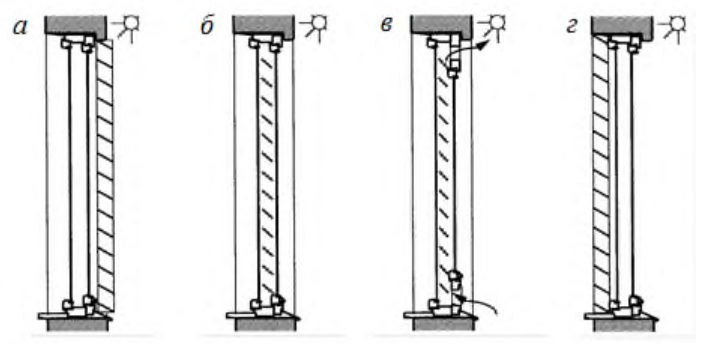

Рисунок 5 Классификация солнцезащитных устройств по месту установки и положению относительно светопрозрачной конструкции

• сплошные (затеняющие) элементы - сплошные непрозрачные или частично прозрачные конструкции различной рациональной конфигурации. К ним относятся козырьки, балконные плиты, вертикальные пилоны, солнцезащитные кожухи. Внешний вид солнцезащитного кожуха зависит от выбранной начальной формы непрозрачной поверхности (цилиндр, конус и пр.), ориентации светопроема и его формы, задач, поставленных перед солнцезащитой. Для предотвращения появления эффекта тепловой ловушки, в верхней части солнцезащитных кожухов следует предусматривать вентиляционные отверстия для удаления теплого воздуха, применять материалы с низкой теплоемкостью, тонкие, с окраской в светлые тона;
• с применением ламелей (затеняющие элементы состоят из ряда параллельных ламелей. Такое решение обеспечивает солнцезащиту с меньшим расходом материалов, оптимальным сопротивлением ветровым нагрузкам).

Если ламели СЗУ одного размера, их следует устанавливать на равном расстоянии. Если ламели по конструктивной необходимости отличаются размерами, рекомендуется устанавливать их на расстояниях прямо пропорциональных ширинам ламелей. а - сплошные; б - с применением ламелей одного размера; в - с применением ламелей разного размера;

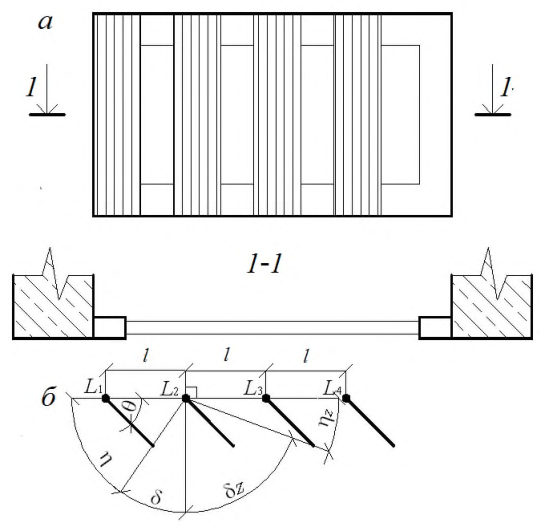

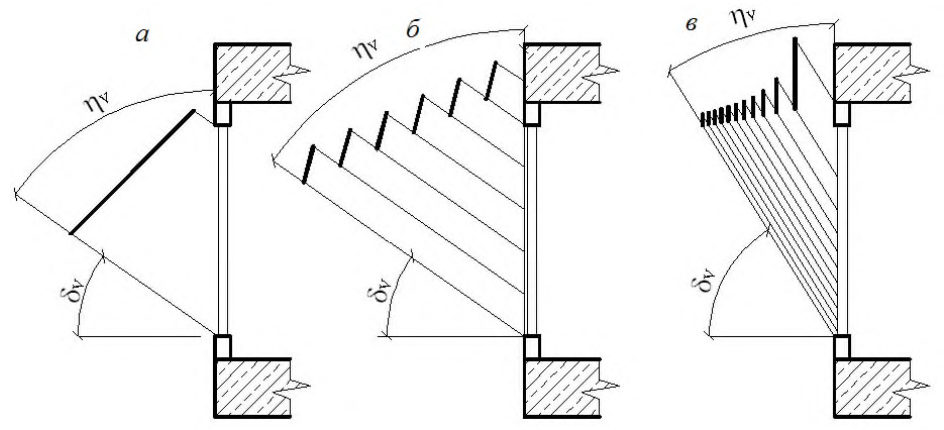

ηV - вертикальный угол затенения; δV - вертикальный угол раскрытия Рисунок 6 -Типы СЗУ в зависимости от конструкции затеняющих элементов

• стационарные, нерегулируемые, включая солнцезащитные и мультифункциональные стекла и стекла с установленными на них солнцезащитными пленками (геометрические параметры этих СЗУ не меняются в течение всего срока эксплуатации);
• регулируемые (геометрические параметры этих СЗУ могут изменяться). 7.5 По способу регулирования СЗУ могут быть:
• активно регулируемыми - геометрические параметры таких СЗУ без автоматизированных алгоритмов регулирования и могут быть изменены пользователем напрямую или с применением специальных систем управления;
• циклически регулируемыми -геометрические параметры СЗУ изменяются соответствующей системой управления согласно заданному пользователем или проектом циклу (суточному или годичному);
• адаптивно регулируемыми -геометрические параметры СЗУ изменяются в зависимости от условий внешней среды, в частности температуры воздуха и интенсивности солнечной радиации;
• пассивно-адаптивными - геометрические параметры СЗУ изменяются непосредственно условиями среды за счет температурной деформации или изменения агрегатного состояния материалов;
• активно-адаптивными - геометрические параметры СЗУ изменяются соответствующей системой управления в зависимости от данных оборудования метеорологического наблюдения.

Основные виды управления и методов регулирования СЗУ приведены в ГОСТ 33125.

СЗУ могут быть с несколькими видами управления одновременно.

• горизонтальные - в которых затеняющие элементы расположены горизонтально. В качестве горизонтальных СЗУ могут использоваться жалюзи с горизонтальными ламелями, летние помещения следующего этажа, такие как балконы и лоджии, а также консоли и козырьки над светопроемами;
• вертикальные -в которых затеняющие элементы расположены вертикально. В качестве вертикальных СЗУ могут использоваться жалюзи с вертикальными ламелями, а также боковые стенки лоджий, ризалиты, и другие внешние элементы дома;
• общего положения - в которых затеняющие элементы расположены под углом к проекции светопроема. В качестве СЗУ общего положения могут использоваться жалюзи с наклонными ламелями;
• комбинированные - состоящие из двух или более систем затеняющих элементов разного положения. В качестве комбинированных СЗУ могут использоваться сотовые конструкции, состоящие из вертикальных и горизонтальных элементов.

В СЗУ плоскости ламелей могут быть расположены как перпендикулярно к плоскости фасада, так и под определенным углом к этой плоскости. а - горизонтальные; б - вертикальные; в - общего положения; г - комбинированные

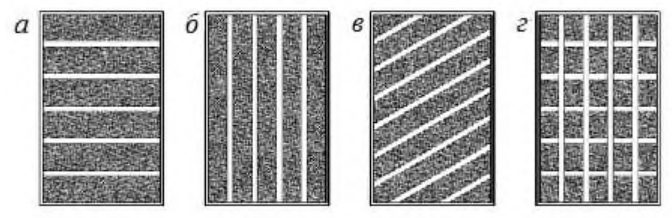

Рисунок 7 - Классификация СЗУ по положению затеняющих элементов

Значение общего солнечного фактора определяется по формуле (1)

где g СЗУ - солнечный фактор солнцезащитного устройства; g ост - солнечный фактор остекления.

Таблица 1 - Классификация СЗУ по уровню солнцезащиты

СЗУ (за исключением стационарных) могут быть с изменяемыми уровнями солнцезащиты в зависимости от положения затеняющих элементов.

На южных и юго-западных фасадах зданий рекомендуется применять СЗУ с высоким и очень высоким уровнем солнцезащиты.

8

Требования к солнцезащитным устройствам 8.1 Общие требования

8.6Эксплуатационные и иные требования

⧉❝8.6.1

Конструкцией СЗУ должна быть обеспечена возможность доступа к ним для обслуживания (чистки стекол и затеняющих элементов от загрязнения и снега, удаления сосулек и т.п.). Для этого могут предусматриваться галереи шириной не менее 50 см между остеклением и СЗУ или внешние кронштейны для подвесных люлек (рисунок 8).

СЗУ, установленные на светопрозрачных конструкциях небольших размеров, где все створки могут открываться внутрь, могут обслуживаться из помещений без применения указанных выше конструкций. СЗУ в малоэтажных зданиях или на первых двух этажах могут обслуживаться с уровня земли с помощью лестниц. а - с галерей; б - из подвесной люльки; в - из помещений Рисунок 8 - Обеспечение доступа для обслуживания наружных солнцезащитных устройств

⧉❝8.6.2

Металлические элементы внешних СЗУ должны быть защищены от коррозии. В случае применения при монтаже сварочных и иных работ, приводящих к повреждению защитного покрытия элементов СЗУ, его следует восстановить.

Деревянные элементы внешних СЗУ должны быть защищены от гниения и повреждения вредителями.

Стеклянные элементы должны быть изготовлены из безопасного стекла в соответствии с ГОСТ 30698, ГОСТ 30826 и ГОСТ 33087, исключающего разрушение от термического шока при неравномерном нагревании и падение крупных обломков в случае повреждения.

⧉❝8.6.3

СЗУ не должны препятствовать спасению жильцов и сотрудников в случае пожара или других стихийных бедствий в соответствии с [1] и другими НД по пожарной безопасности.

9Принципы проектирования солнцезащитных устройств для использования при строительстве и реконструкции зданий различного назначения

• информация о проектируемом здании (климатические условия места строительства, ориентация и геометрические параметры светопрозрачных конструкций, архитектурные решения предполагаемых солнцезащитных устройств);
• количество суммарной солнечной радиации в условиях действительной облачности на вертикальные поверхности, соответствующие ориентации фасадов здания (методика определения приведена в СП 345.1325800, а также на схематических картах приложения А).

Таблица 3

Обозначения:

« +++ » - очень значительное влияние;

« ++ » - значительное влияние;

« + » - незначительно влияние;

« - » - нет никакого влияния.

• в первой зоне (суммарная годовая солнечная радиация на горизонтальную поверхность при действительной облачности до 900 кВт·ч/м² , приложение А) СЗУ следует располагать относительно светопрозрачной конструкции с внутренней стороны помещения для повышения визуального комфорта;
• во второй зоне (свыше 900 до 1000 кВт·ч/м² ) следует применять межстекольные и внутренние СЗУ. На южных и юго-западных фасадах следует применять, как правило, наружные СЗУ;
• в третьей зоне (свыше 1000 до 1100 кВт·ч/м² ) на южных, юго-западных и западных фасадах следует применять наружные СЗУ, на остальных фасадах можно применять межстекольные и внутренние СЗУ;
• в четвертой зоне (свыше 1100 до 1200 кВт·ч/м² ) на юго-восточных, южных, юго-западных и западных фасадах следует применять наружные СЗУ, на остальных фасадах - межстекольные и внутренние СЗУ;
• в пятой зоне (свыше 1200 кВт ч/м² ) при любой ориентации фасада следует применять наружные СЗУ.

• горизонтальные - наиболее эффективны при южной ориентации окон;
• вертикальные - целесообразно применять при ориентации окон на север, северо-восток и северо-запад;
• комбинированные - наиболее эффективны при юго-западной и юговосточной ориентациях;
• СЗУ общего положения - целесообразны при юго-западной, западной и юго-восточной ориентациях;
• солнцезащитные кожухи универсальны - их можно применять при любой ориентации фасада.

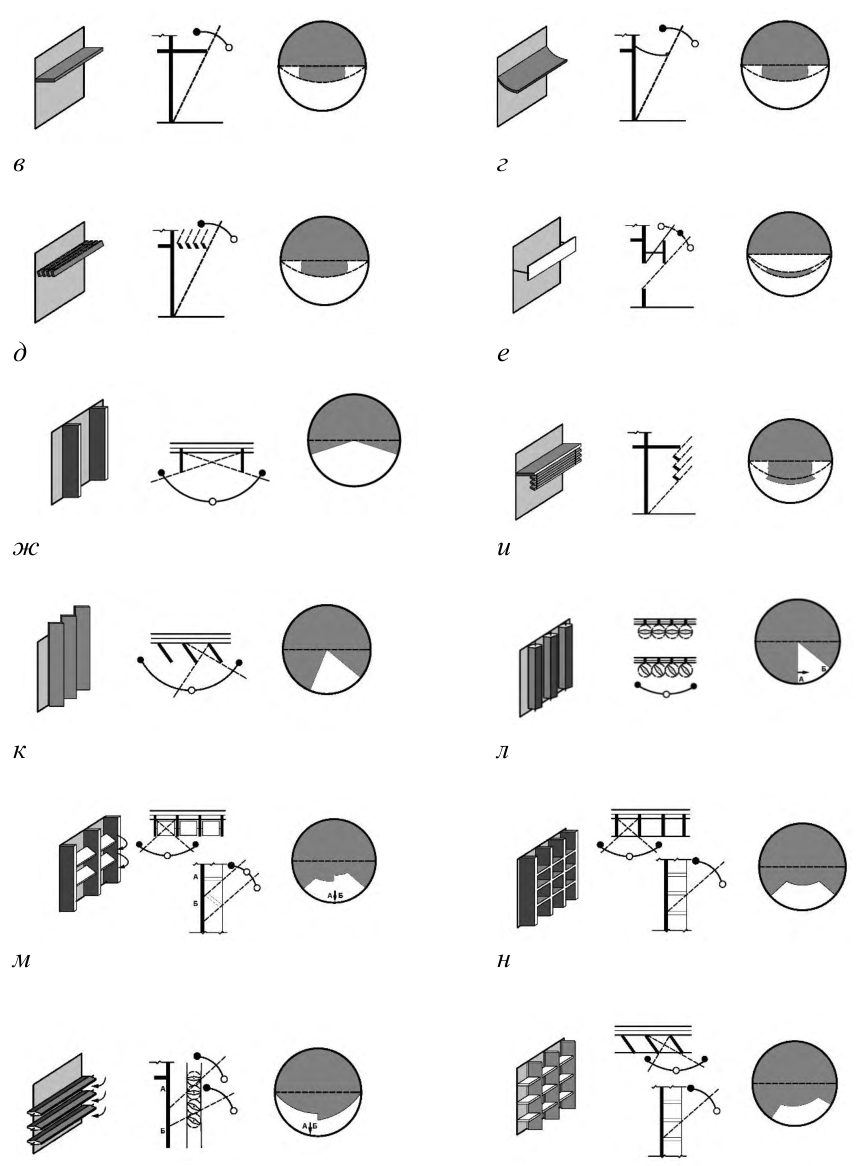

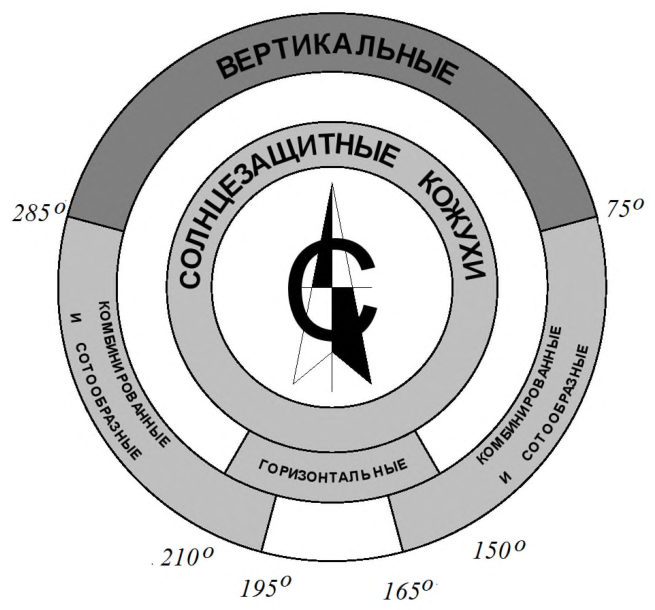

Рисунок 9 - Рекомендации по применению СЗУ при различных ориентациях фасадов

Рекомендации по применению СЗУ приведены в приложении Д.

10Энергетическая эффективность применения солнцезащитных устройств

где G -энергетическая освещенность конкретного фасада солнечной радиацией, Вт/м² ;

A - площадь оконного проема (включая раму), м² ; m - отношение площади остекления к площади оконного проема; g общ - значение общего солнечного фактора, включая СЗУ, при наличии (определяется по формуле (1));

S - коэффициент затенения, учитывающий помехи в виде деревьев, других зданий, солнцезащитных устройств и т.д.

Характеристики некоторых типов остекления приведены в таблице 4.

Таблица 4 - Характеристики некоторых типов остекления

В таблице 6 приведены значения g СЗУ для жалюзи с различными углами наклона затеняющих элементов и коэффициентами отражения, в значительной мере влияющими на значения солнечного фактора.

Фактические значения солнечного фактора СЗУ предоставляются производителями солнцезащитных устройств.

Таблица 5 - Влияние местоположения СЗУ на значение солнечного фактора

Таблица 6 - Влияние угла наклона затеняющих элементов на значение солнечного фактора

АПриложение А. Схематические карты

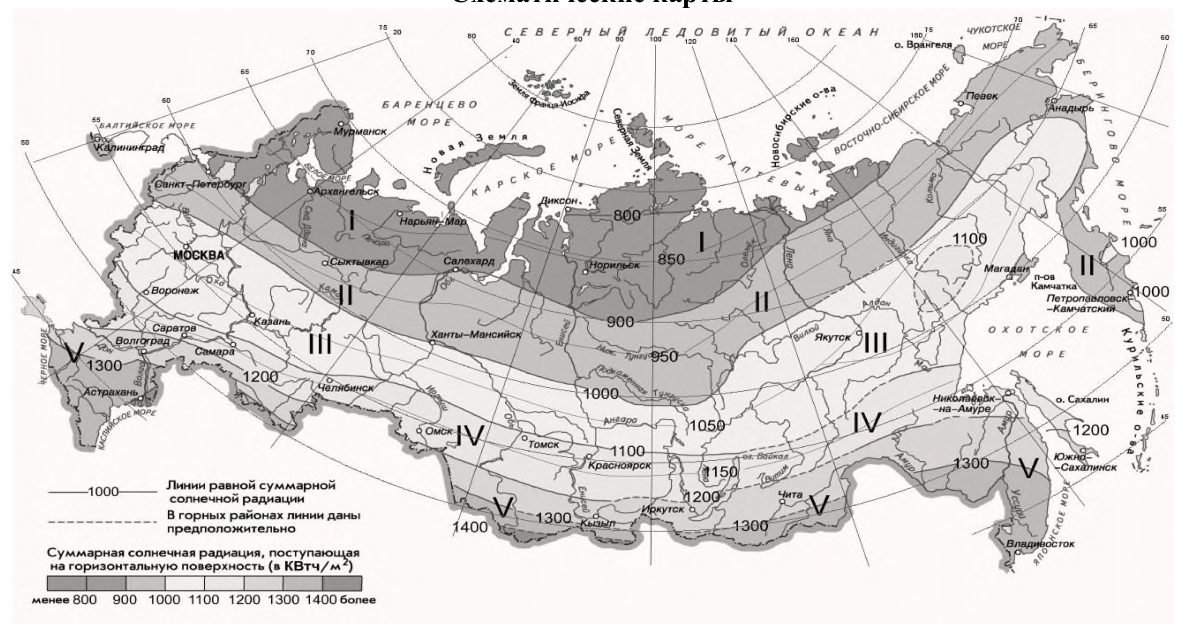

Рисунок А.1 Схематическая карта суммарной годовой солнечной радиации на горизонтальную поверхность в условиях действительной облачности, кВт·ч/м²

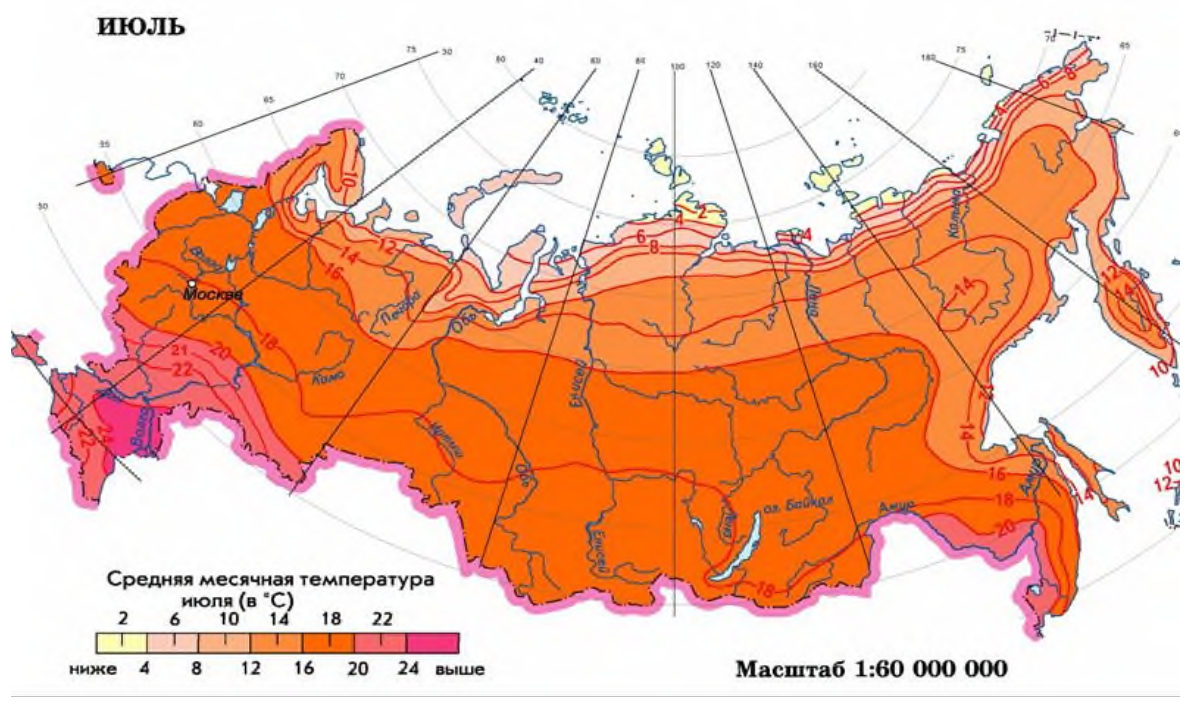

Рисунок А.2 Схематическая карта среднемесячных температур июля

БПриложение Б. Характеристики современных солнцезащитных и мультифункциональных стекол

В настоящем приложении приведены обобщенные характеристики солнцезащитных и многофункциональных современных стекол (таблица Б.1). Более подробные данные о характеристиках солнцезащитных и многофункциональных стекол можно получить у производителей стекла и стеклопакетов.

Таблица Б.1

Приложение В

Основные виды солнцезащитных устройств

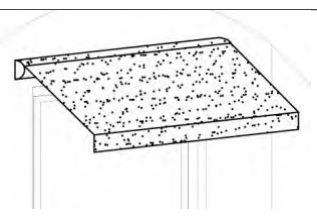

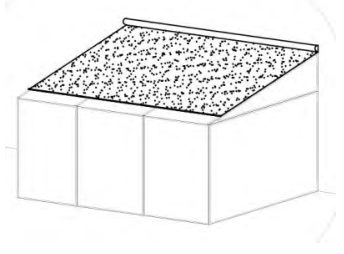

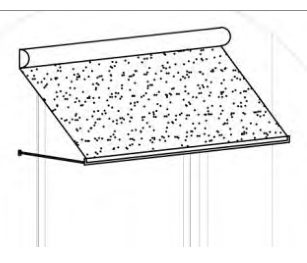

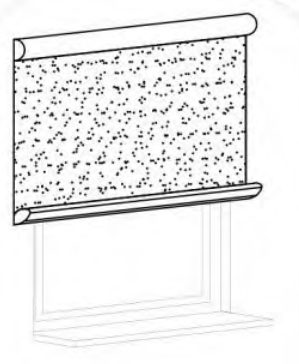

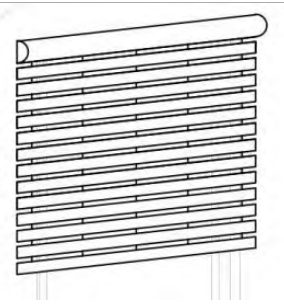

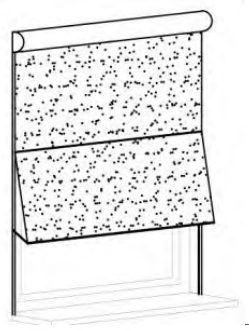

Таблица В.1 - Наружные СЗУ

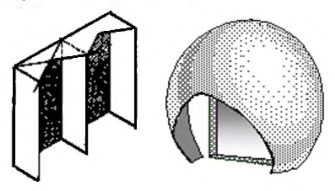

• 9 Комбинированные устройства
• 10 Солнцезащитные кожухи

Горизонтальные козырьки, совмещенные с горизонтальными жалюзи. Позволяет значительно уменьшать вынос козырька

Пространственные конструкции, устанавливаемые на фасадах здания. Исходя из задач, которые ставятся перед проектируемой солнцезащитой, определяется участок небосвода, от которого необходимо защитить световой проем

Таблица В.2 - Внутренние СЗУ

ГПриложение Г. Характеристики солнцезащитных устройств

В настоящем приложении приведены характеристики некоторых солнцезащитных устройств (таблица Г.1). Более подробные данные можно получить у производителей СЗУ.

Таблица Г.1

ДПриложение Д. Рекомендации по применению солнцезащитных устройств

Эффективность применения тех или иных солнцезащитных устройств зависит от их расположения, ориентации фасадов. В настоящем приложении даны некоторые рекомендации по применению различных СЗУ (таблица Д.1).

Таблица Д.1 - Рекомендации по применению СЗУ

Обозначение эффективности солнцезащитных устройств:

«++» - очень высокая;

«+» - высокая;

«+/-» - средняя;

«-» - низкая;

«н/а» - неактуально

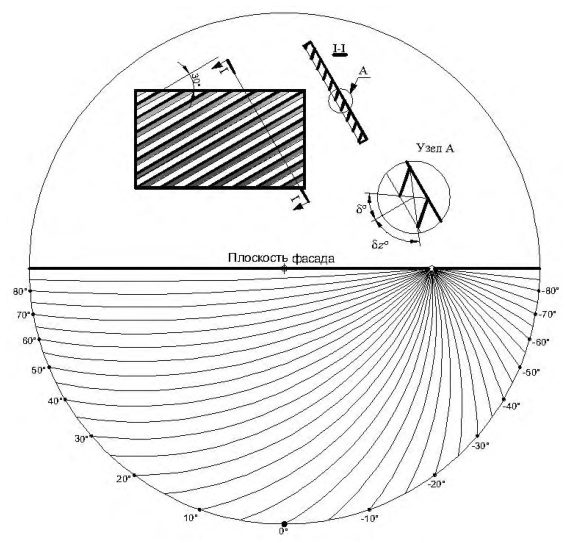

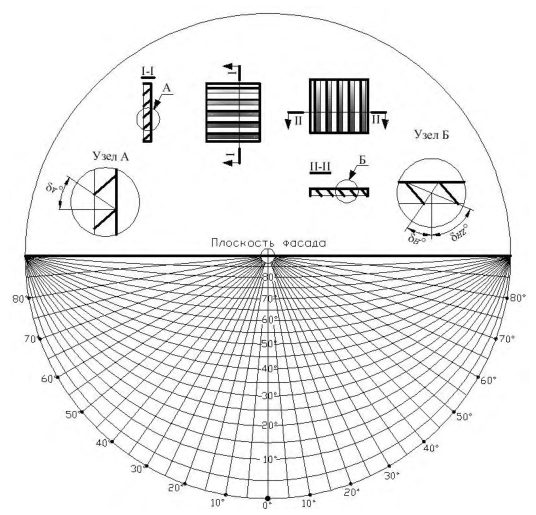

ЕПриложение Е. Методика проектирования рациональной формы стационарных солнцезащитных устройств с использованием суточного конуса солнечных лучей

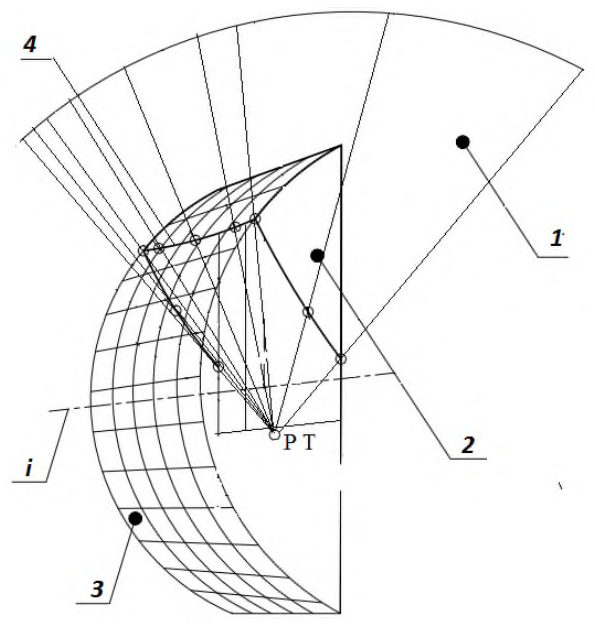

Е.2Формообразование СЗУ с применением СКСЛ

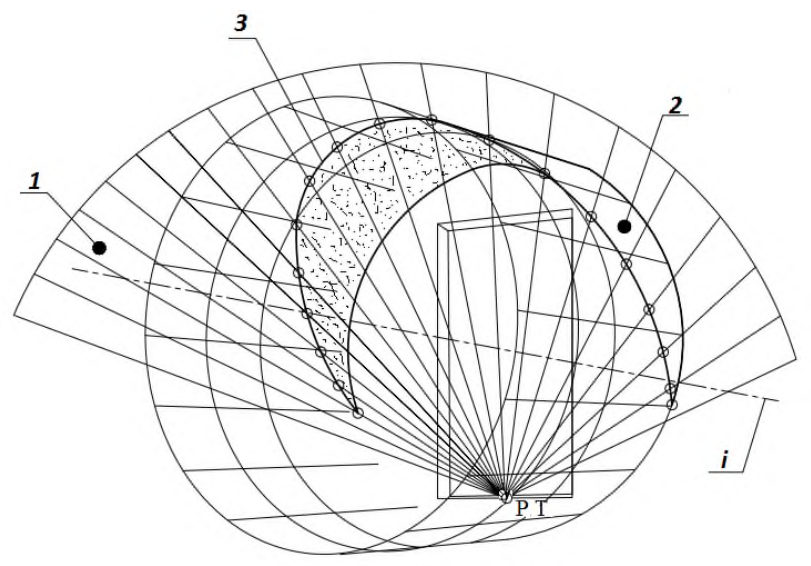

Графоаналитический способ формообразования СЗУ основан на применении суточного конуса солнечных лучей (рисунок 1), который выполняется на компьютере в одной из известных графических программ.

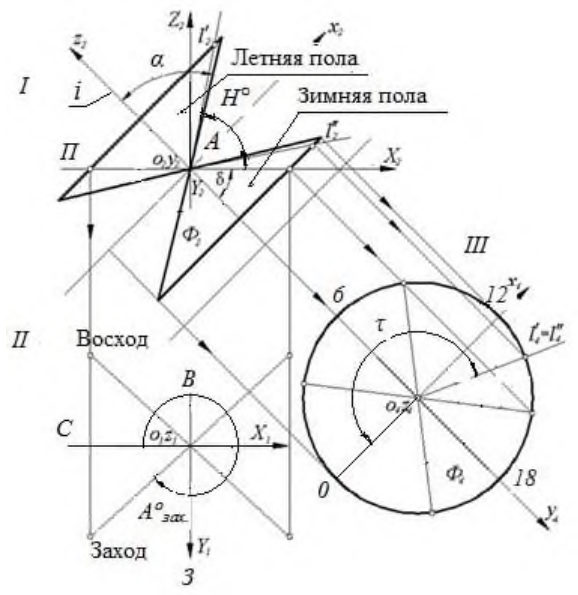

Е.2.1 Часовая диаграмма изображена на дополнительной проекции (III) в направлении оси конуса. Для любого положения Солнца может быть найдена соответствующая образующая конуса, например l i и определено время суток τ (рисунок Е.1).

H ° - угловая высота солнца; Π - горизонтальная плоскость; α - угол между образующей конуса и его осью; А о зах- азимут захода солнца; δ - широта местности; τ - часовой угол; l i -образующая конуса

Рисунок Е.1 Прямоугольные проекции суточного конуса солнечных лучей

СП 1325800.2017

Е.2.2 Для заданной географической широты δ и произвольных суток угол α между образующей конуса и его осью определяется по формуле

где 66,55 ° - наклон оси вращения Земли к плоскости ее орбиты;

360 ° - угол, который за год описывает Земля, двигаясь вокруг Солнца; 365 - число дней в году;

N - число суток, которые отсчитываются от 22 июня до заданного дня года конца периода перегрева.

Минимальные значения угла α соответствуют дням солнечного противостояния 22 июня и 22 декабря и равны 66,5 ° . Угол α увеличивается к дням равноденствия 22 сентября и 21 марта. В дни равноденствия суточный конус солнечных лучей вырождается в плоскость. Это значит, что угол α равен 90 о , а 2 α - 180 о , т.е. плоскость.

Угловая высота Солнца в полдень H о определяется по формуле (см. рисунок Е.1)

Для широты местности 45 о 22 июня (рисунок Е1) угловая высота Солнца равна

Правая нижняя пола СКСЛ соответствует 22 декабря (рисунок Е.1). Угловая высота Солнца определяется по формуле

Для дней осеннего и весеннего равноденствий плоскость, в которую вырождается СКСЛ, совпадает с осью x 2 и для 45 о с.ш. угловая высота солнца H о 3 = H о 9 равна 45 о .

По суточному конусу солнечных лучей могут быть определены азимуты восхода и захода Солнца. Значения этих углов приведены на рисунке 2.

Е.2.3 Размеры и контуры солнцезащитного устройства определяются для заданного периода затенения. Для этого определяется линия пересечения поверхности солнцезащитного устройства и суточного конуса солнечных лучей для граничных дней периода затенения по следующему алгоритму:

• вычерчивается светопроем на фасаде соответствующей ориентации;
• выбирается пространственная форма солнцезащитного устройства в зависимости от пластики фасада;
• определяется период перегрева здания для соответствующих климатических условий места строительства по 6.11. По формуле (Е.1) определяется угол α при вершине конуса;
• задается (вычерчивается) СКСЛ (рисунок Е.1) с половиной угла α при вершине конуса, рассчитанный по алгоритму Е.2.2;
• СКСЛ ориентируется так, чтобы его вершина совпадала с расчетной точкой (РТ) (рисунки Е.2, Е.3), а его ось принадлежала вертикальной плоскости, расположенной в направлении север - юг и была наклонена к плоскости горизонта под углом δ (широта местности). Определение расчетной точки показано на рисунке Ж.2;
• строится контур СЗУ (рисунки Е.2, Е.3) как линия пересечения поверхности солнцезащитного устройства и суточного конуса солнечных лучей.

Пример 1

Спроектировать СЗУ на южном фасаде в виде цилиндра с горизонтальной осью, параллельной фасаду здания. Место строительства г. Сыктывкар (61 о с.ш.):

• вычерчивается светопроем на фасаде соответствующей ориентации. В настоящем примере фасад южный;
• в качестве поверхности СЗУ используется цилиндр, ось i которого горизонтальна и параллельна плоскости фасада (рисунок Е.2).

В случае, если место строительства г. Сыктывкар (в соответствии с 6.11 вторая зона - св. 900 до 1000 кВт ч/м² ), период перегрева (период охлаждения зданий) - с 22 мая по 22 июля:

• число суток периода перегрева от 22 марта до 22 сентября; N 22.09 = 32 дня;
• угол при вершине СКСЛ α определяется по формуле (Е.1): α = 70 о ;
• ориентируется СКСЛ так, чтобы его вершина совпадала с расчетной точкой РТ, а его ось соответствовала вертикальной плоскости, расположенной в направлении север-юг и была наклонена к плоскости горизонта под углом δ ;
• строится контур СЗУ (рисунок Е.2) как линия пересечения поверхности цилиндра и суточного конуса солнечных лучей.

1 - суточный конус солнечных лучей; 2 - солнцезащитное устройство; 3 -цилиндр; 4 - контур СЗУ ; i - ось цилиндра

Рисунок Е.2 Солнцезащитное устройство в виде части цилиндра с осью, параллельной плоскости фасада

Пример 2

Спроектировать СЗУ на южном фасаде в виде цилиндра с горизонтальной осью, перпендикулярной к фасаду здания. Место строительства г. Воронеж (51 о с.ш.):

• вычерчивается светопроем на фасаде соответствующей ориентации. В настоящем примере фасад южный;
• в качестве поверхности СЗУ используется цилиндр, ось i которого горизонтальна и перпендикулярна к плоскости фасада и который легко может быть реализован в виде маркизы (рисунок Е.3).
• В настоящем примере в качестве места строительства определен г. Воронеж (по 6.11 третья зона - от 1001 до 1100 кВт ч/м² ), период перегрева (период охлаждения зданий) - 22 апреля по 22 августа:
• число суток периода перегрева с 22 июня до 22 августа N 22.08 = 62;
• угол при вершине СКСЛ α определяется по формуле (Е.1): α = 79 о ;
• СКСЛ ориентируется так, чтобы его вершина совпадала с расчетной точкой, а его ось принадлежала вертикальной плоскости, расположенной в направлении север-юг и была наклонена к плоскости горизонта под углом δ ;
• строится контур СЗУ (рисунок Е.3) как линия пересечения поверхности цилиндра и суточного конуса солнечных лучей.

1 - суточный конус солнечных лучей; 2 - солнцезащитное устройство; 3 контур СЗУ; i - ось цилиндра

Рисунок Е.3 осью, перпендикулярной плоскости фасада

• Солнцезащитное устройство в виде части цилиндра с

ЖПриложение Ж. Методика проектирования рациональной формы стационарных солнцезащитных устройств с использованием солнечных карт

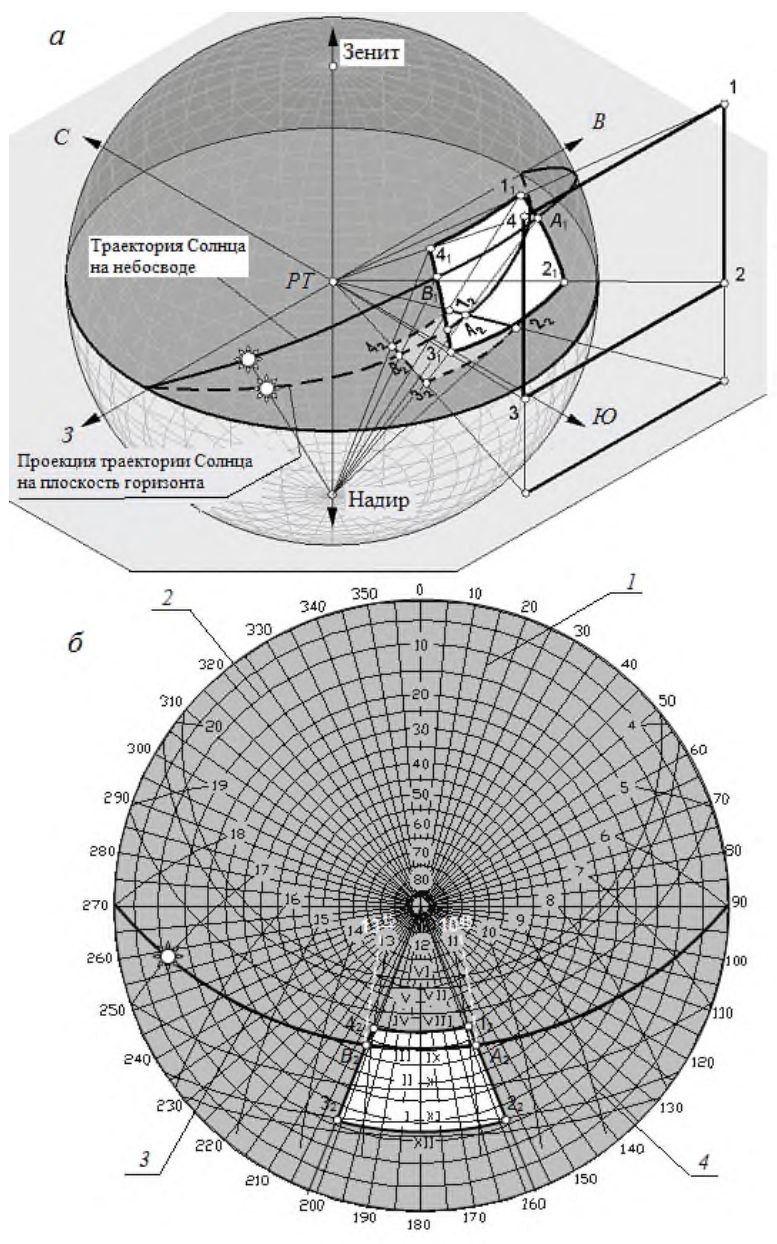

Ж.2На солнечной карте изображены:

• азимутальные линии 1 (рисунок Ж.1), с помощью которых определяют азимут Солнца;
• концентрические круги 2 -альмукантараты , с помощью которых определяют высоту Солнца;
• траектории движения Солнца по небосводу 3 - для 22 числа каждого месяца;
• дуги окружностей 4 солнечные часовые линии. а - построение теневой маски; б - солнечная карта

Рисунок Ж.1 Построение теневой маски на солнечной карте

Примечание -Альмукантарата 0° совпадает с окружностью горизонта, а альмукантарата 90° вырождается в одну точку точку зенита.

Ж.3Расчетная точка

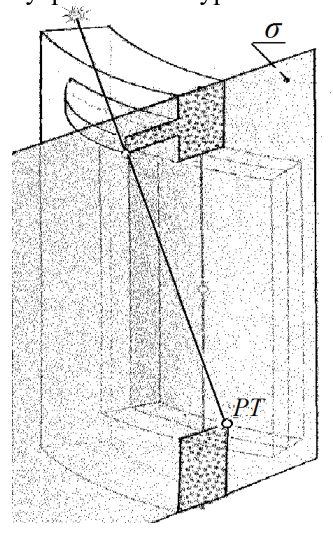

Расчетная точка (РТ) - точка, которая принимается в вертикальной срединной секущей плоскости, перпендикулярной к поверхности светопроема и лежащая на его нижнем внутреннем контуре. σ - вертикальная срединная секущая плоскость, перпендикулярная к поверхности светопроема Рисунок Ж.2 Построение расчетной точки

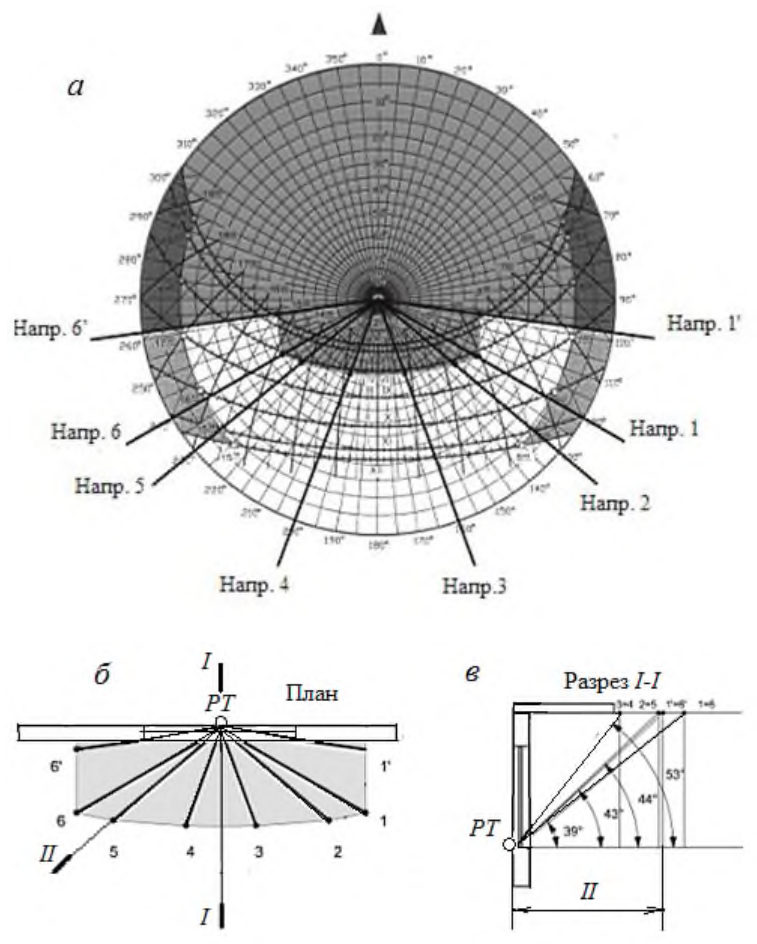

Ж.6Алгоритм формообразования СЗУ в виде горизонтального козырька при заданной зоне перегрева

Чтобы определить форму СЗУ в виде горизонтального козырька необходимо:

СП 1325800.2017

• выбрать солнечную карту для заданной местности (например, 51 о с. ш., что соответствует третьей зоне, Приложение А) и согласно 6.11 учесть период перегрева с 22 апреля по 22 августа (рисунок Ж.3);
• если ориентация фасада южная, то эффективным СЗУ согласно 9.4 (рисунку 8) может быть горизонтальный козырек;
• для 51 о с.ш. согласно 6.12 теневая маска козырька должна закрывать зону перегрева (ЗП) на солнечной карте (рисунок Ж.3), соответствующей периоду с 22 апреля по 22 августа;
• по выбранной теневой маске на плане и разрезе светопроема строятся солнечные лучи из точек на границе козырька для выбранных азимутальных направлений - направление 1, направление 2 и т.д. (на рисунке Ж.3 направление 1, направление 2 и т.д.);
• определяются угловые высоты для выбранных азимутальных направлений и строятся солнечные лучи на разрезе II-II, проходящие через РТ до пересечения с козырьком;
• на плане лучи с построенными на них точками козырька поворачиваются до соответствующего азимутального направления, например, направление 5. Полученные точки соединяются плавной кривой.

Это и есть горизонтальная проекция контура козырька. а - солнечная карта для 52 о с.ш.; б - план козырька; в - разрез козырька; Напр. - азимутальное направление

Рисунок Ж.3 Формообразование козырька

На рисунке Ж.4 изображены различные СЗУ, состоящие из отсеков плоскостей и ламелей, а также их теневые маски. а б а - горизонтальный козырек; б - криволинейный козырек; в - составной козырек; г - козырек с экраном на относе; д - вертикальные экраны перпендикулярные фасаду; е - комбинированное СЗУ; ж - вертикальные экраны, расположенные под углом к фасаду; и - регулируемые вертикальные экраны; к - комбинированное (сотовое) СЗУ с наклонными горизонтальными

СП 1325800.2017 экранами; л -комбинированное (сотовое) СЗУ; м -регулируемые горизонтальные экраны; н - комбинированное (сотовое) СЗУ с наклонными вертикальными экранами

Рисунок Ж.4 Солнцезащитные устройства, состоящие из отсеков плоскостей и ламелей и их теневые маски

Ж.7Выбор СЗУ для светопроемов заданной ориентации

На солнечную карту с наложенной теневой маской фасада накладываются теневые угломеры (приложение И) так, чтобы плоскость фасада на угломере совпадала с плоскостью фасада на теневой маске.

Теневая маска СЗУ - часть небесной сферы между кривой выбранного угла раскрытия и плоскостью фасада. Выбирать следует тот угол инсоляции, теневая маска которого наиболее эффективно закрывает область нежелательной инсоляции (рисунки Ж.8, Ж.9, Ж.10, заштрихованные зоны перегрева ЗП3, ЗП2, ЗП1), максимально открывая при этом нейтральную часть небесной сферы (рисунок Ж.5)

Примечания

1 При прочих равных или сопоставимых показателях рекомендуется использовать горизонтальные, вертикальные или комбинированные СЗУ вследствие их большей технологичности по сравнению с СЗУ общего положения.

2 При невозможности обеспечить эффективную солнцезащиту с углом раскрытия δ ≥ 40° рекомендуется применять регулируемые СЗУ.

Рисунок Ж.5 Пример применения вертикальных СЗУ для северосеверо-западного фасада

Для негоризонтальных СЗУ следует уточнить положение солнцезащитных ламелей, в частности угол между плоскостью остекления и ламелями Θ. Определяющие СЗУ углы задаются в натуральную величину на характерном сечении СЗУ - плоскости, перпендикулярной к направляющей ламелей (рисунок Ж.6).

а

• фасад; б - разрез 1-1

Рисунок Ж.6 Параметры проектируемого солнцезащитного устройства с вертикальными ламелями

Для этого на плоскости характерного сечения СЗУ, на прямой, параллельной плоскости остекления изображается ряд оснований ламелей ( L1, L2 …) с одинаковым интервалом. Угол Θ откладывается от плоскости остекления, угол δ откладывается от перпендикуляра к плоскости стекла.

Построенные углы Θ и δ позволяют определить угол инсоляции δZ .

Примечания

1 Если затеняющие ламели перпендикулярны к плоскости остекления (Θ=90°), тогда δ=δZ.

2 Для минимизации расхода материала ламелей рекомендуется принимать Θ=δ.

Определив угол δZ, мы можем изобразить его теневую маску.

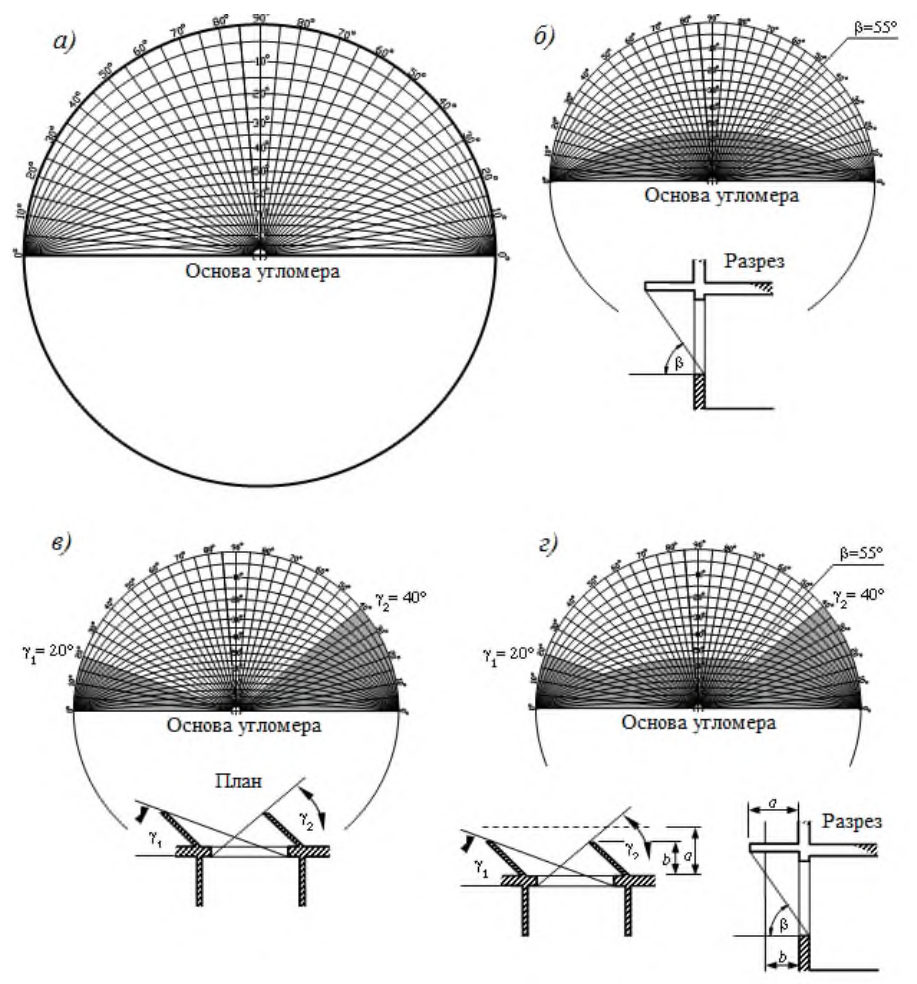

На рисунке Ж.7 изображены теневые угломеры для расчета горизонтальных, вертикальных и комбинированных СЗУ. а - теневой угломер; б -теневая маска горизонтального СЗУ; в - теневая маска вертикального СЗУ; г - теневая маска комбинированного СЗУ Рисунок Ж.7 Теневые угломеры для расчета горизонтальных, вертикальных и комбинированных СЗУ

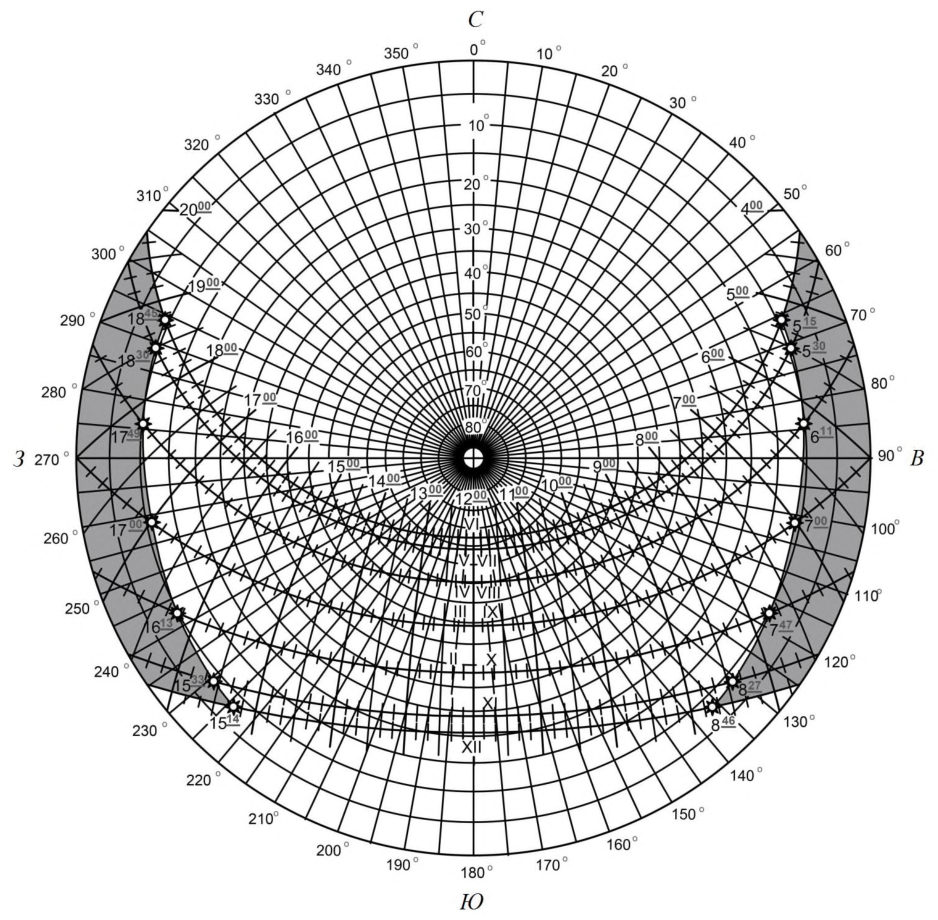

Рисунок Ж.8 Солнечная карта с зоной перегрева в период между 22 мая и 22 июля (ЗП 3)

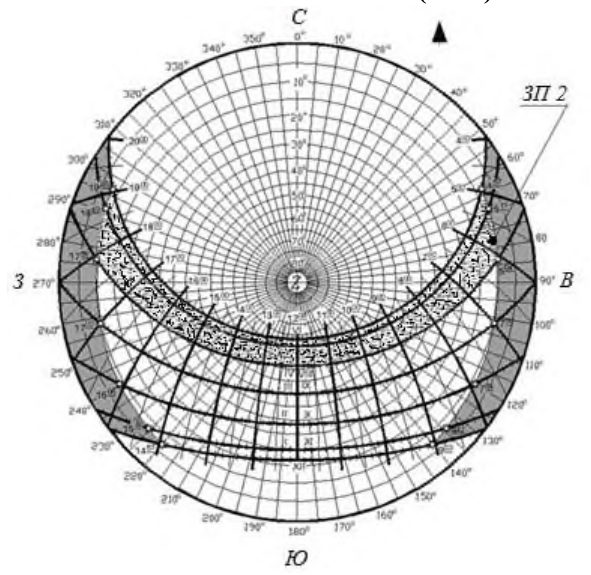

Рисунок Ж.9 Солнечная карта с зоной перегрева в период между 22 апреля и 22 августа (ЗП 2)

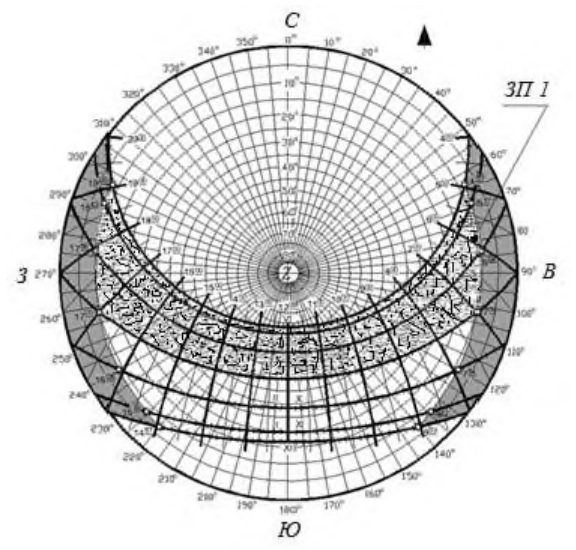

Рисунок Ж.10 Солнечная карта с зоной перегрева в период между 22 марта и 22 сентября (ЗП 1)

Приложение И Теневые угломеры для расчета СЗУ

Рисунок И.1 Теневой угломер для расчета горизонтальных и вертикальных солнцезащитных устройств

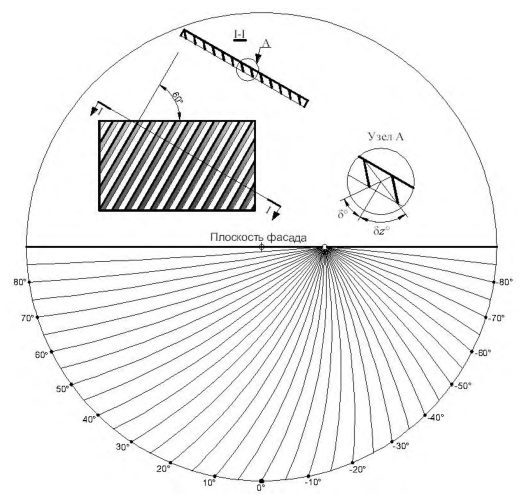

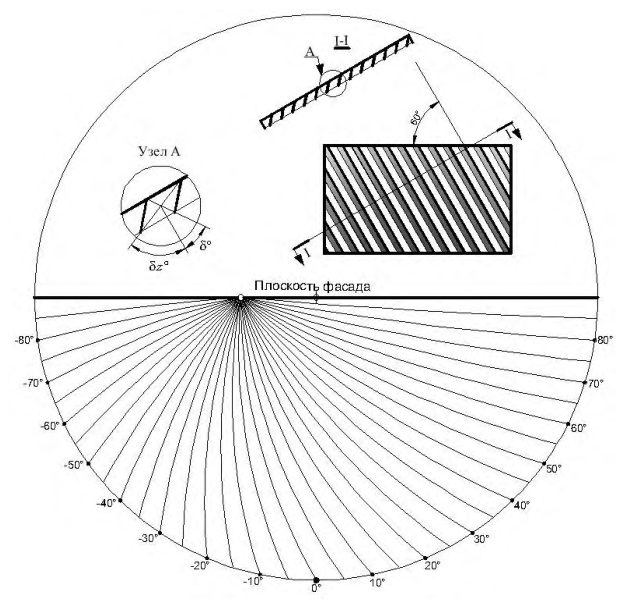

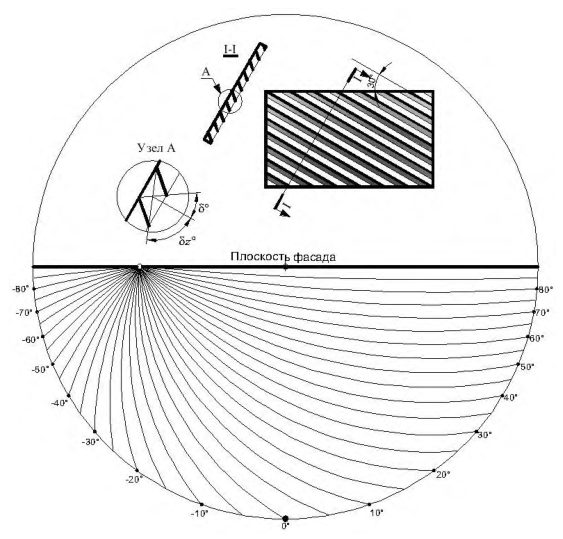

Рисунок И.2 Теневой угломер для расчета СЗУ общего положения западной ориентации при угле наклона направляющей ламелей 30 °

Рисунок И.3 Теневой угломер для расчета СЗУ общего положения западной ориентации при угле наклона направляющей ламелей 60 °

Рисунок И.4 Теневой угломер для расчета СЗУ общего положения восточной ориентации при угле наклона направляющей ламелей 30 °

Рисунок И.5 Теневой угломер для расчета СЗУ общего положения восточной ориентации при угле наклона направляющей ламелей 60 °

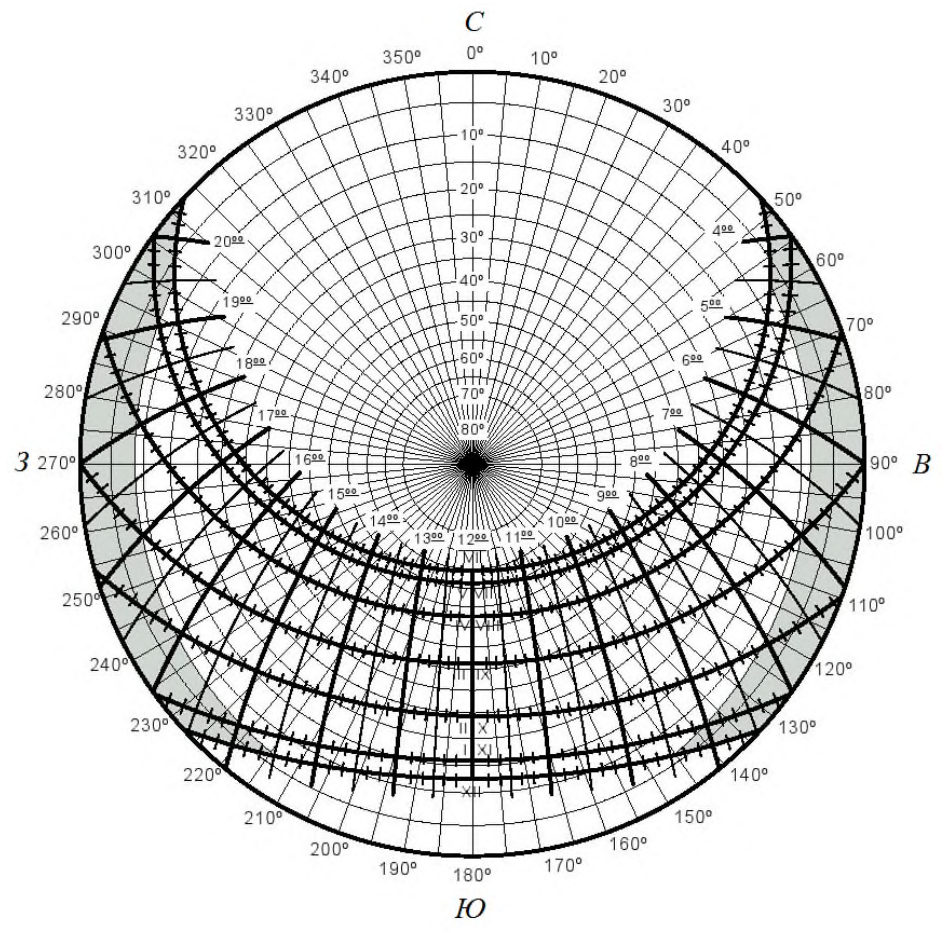

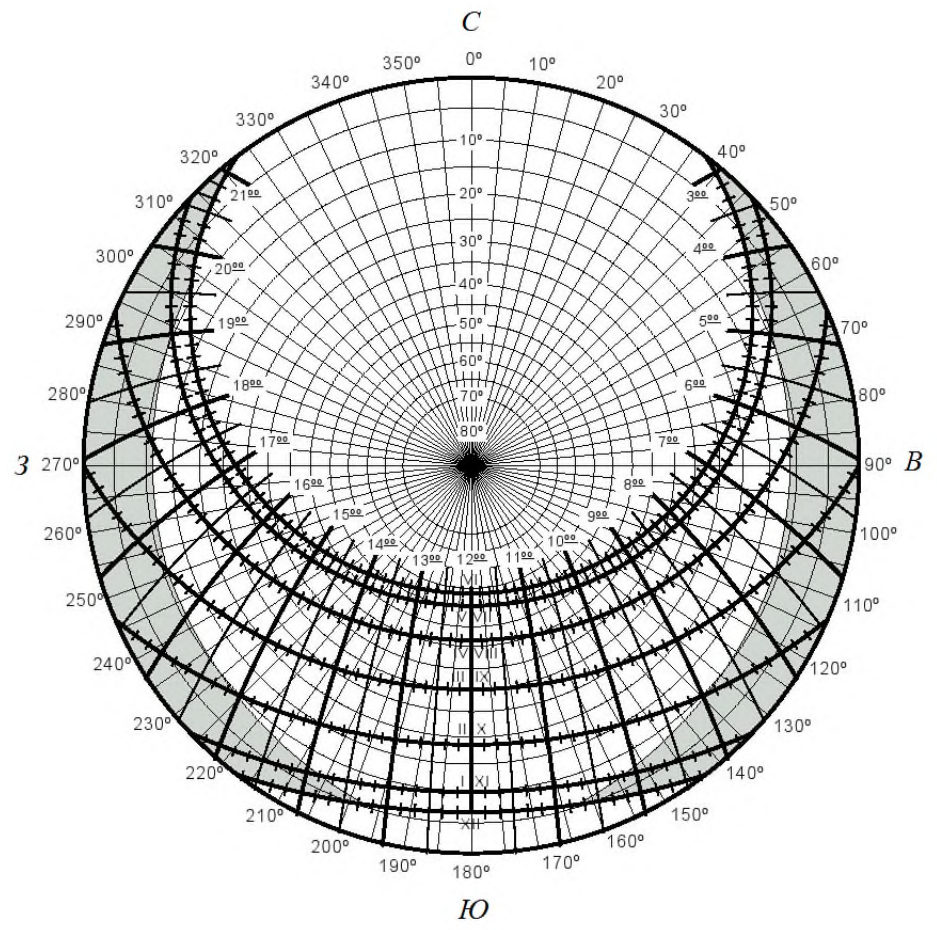

КПриложение К. Солнечные карты для географических широт 40° - 60° с. ш.

К.1Порядок работы с солнечными картами определен в приложениях Ж и И.

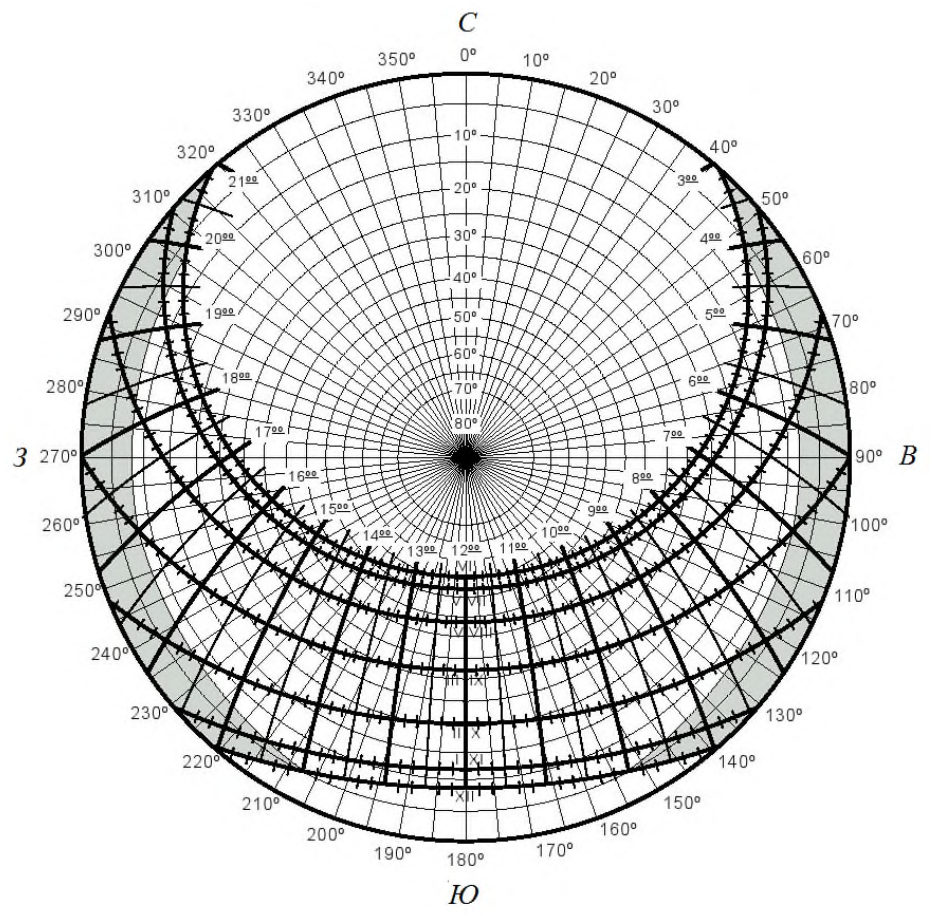

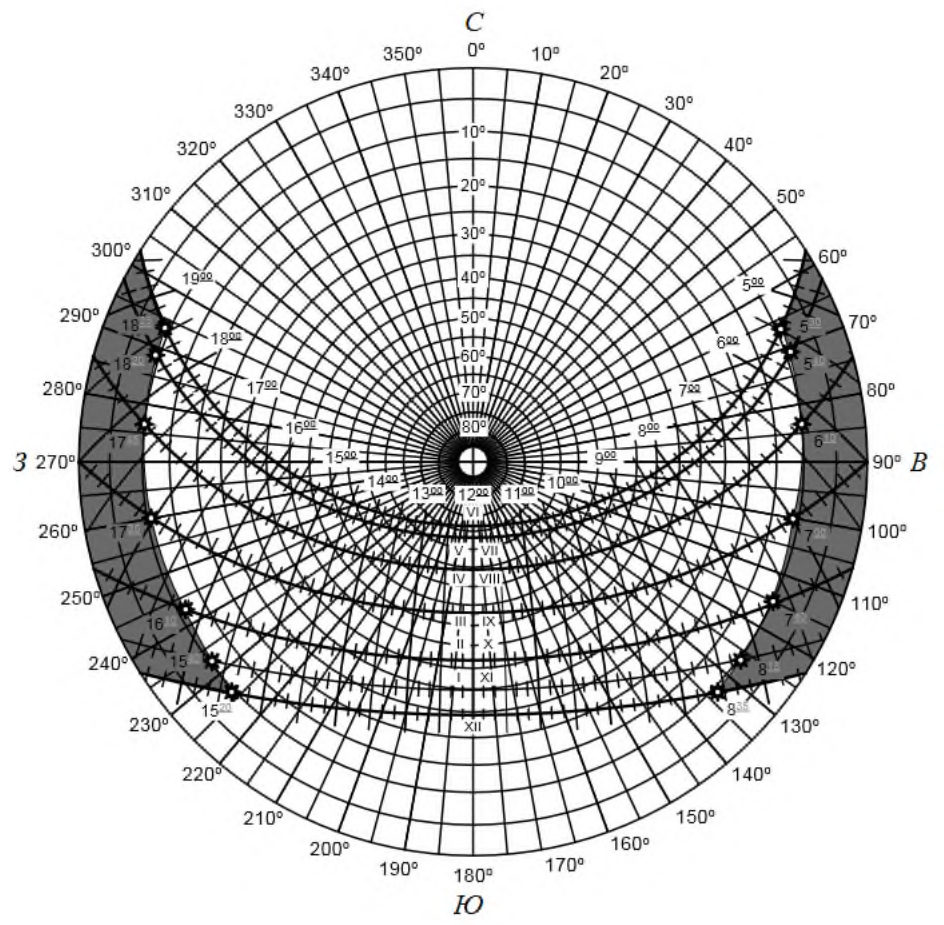

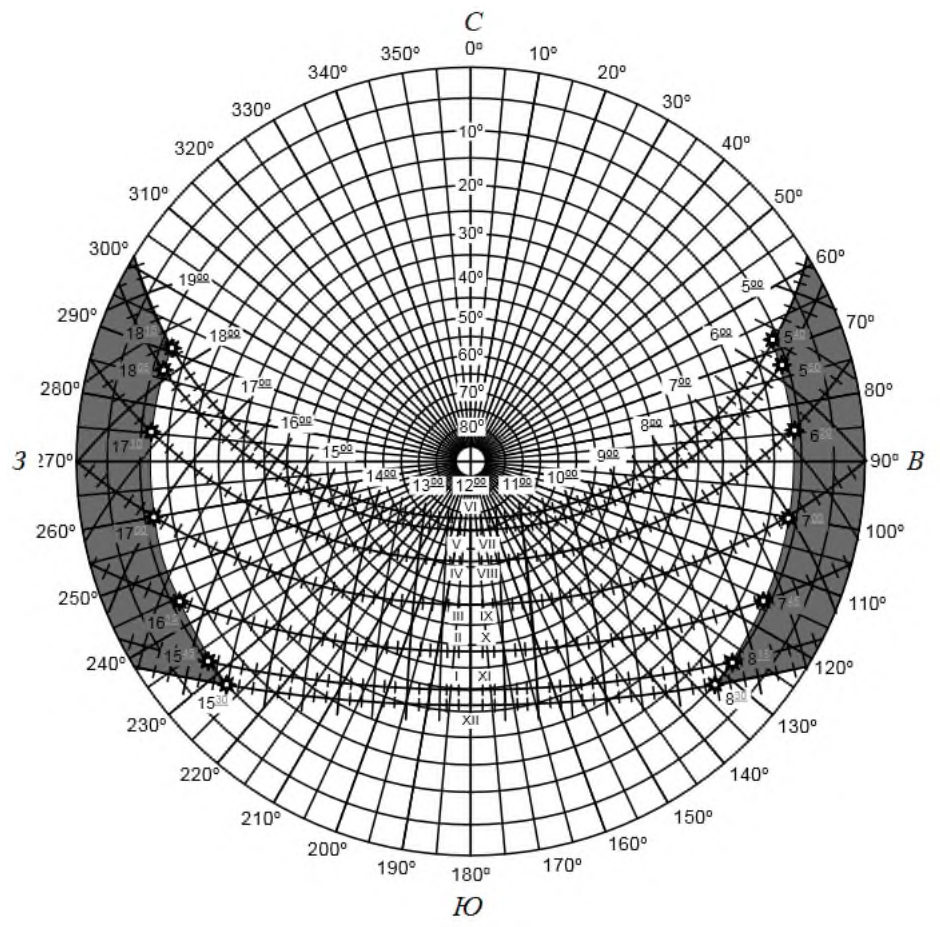

Рисунок К.1 Солнечная карта для 40° с.ш.

Рисунок К.2 Солнечная карта для 42° с.ш.

Рисунок К.3 Солнечная карта для 44° с.ш.

Рисунок К.4 Солнечная карта для 46° с.ш.

Рисунок К.5 Солнечная карта для 48° с.ш.

Рисунок К.6 Солнечная карта для 50° с.ш.

Рисунок К.7 Солнечная карта для 52° с.ш.

Рисунок К.8 Солнечная карта для 54° с.ш.

Рисунок К.9 Солнечная карта для 56° с.ш.

Рисунок К.10 Солнечная карта для 58° с.ш.

Рисунок К.11 Солнечная карта для 60° с.ш.

Библиография

1. [1] Федеральный закон от 22 июля 2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
