СП 253.1325800.2016 «Инженерные системы высотных зданий»

Введение

Настоящий свод правил разработан в развитие положений статьи 3, пункта 6 Федерального закона от 30 декабря 2009 г. № 384-Ф3 «Технический регламент о безопасности зданий и сооружений» в части минимально необходимых требований к зданиям и сооружениям (в том числе к входящим в их состав сетям и системам инженерно-технического обеспечения), а также к связанным со зданиями и с сооружениями процессам проектирования, строительства, монтажа, наладки, эксплуатации, в том числе требований механической, пожарной безопасности, безопасных для здоровья человека условий проживания и пребывания в высотных зданиях, безопасности для пользователей.

Учитывались также требования Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и сводов правил систем противопожарной защиты, положения действующих строительных норм и сводов правил, отечественный опыт исследований и проектной практики.

Работа выполнена авторским коллективом: А. Н. Колубков (НП АВОК, рук. темы); канд. техн. наук А.В. Бусахин (ЗАО «Промвентиляция»), д-р. техн. наук, профессор С.И. Бурцев (Бюро Техники), С.А. Козлов (ООО «Хай Термо»), канд. техн. наук, профессор Е.Е. Кирюханцев (Академия государственной противопожарной службы МЧС России, НПО «Мосспецавтоматика»), канд. техн. наук М.Г. Тарабанов (НИЦ «Инвент»), Ф.В. Токарев (Союз «ИСЗС-Монтаж»), Т.А. Филькинштейн (Мосгосэкспертиза), С.О. Яценко (ООО ППФ «АК»).

1Область применения

2Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

ГОСТ 12.2.047-86 Система стандартов безопасности труда. Пожарная техника. Термины и определения

ГОСТ 3262-75 Трубы стальные водогазопроводные. Технические условия

ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)

ГОСТ 21204-97 Горелки газовые промышленные. Общие технические требования

ГОСТ 25150-82 Канализация. Термины и определения

ГОСТ 30247.0-94 Конструкции строительные. Методы испытаний на огнестойкость. Общие требования

ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 31565-2012 Кабельные изделия. Требования пожарной безопасности

ГОСТ 32019-2012 Мониторинг технического состояния уникальных зданий и сооружений. Правила проектирования и установки стационарных систем (станций) мониторинга

ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ Р 22.1.12-2005 Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования

ГОСТ Р 50725-94 Соединительные линии в каналах изображения. Основные параметры. Методы измерений ГОСТ Р 51043-2002 Установки водяного и пенного пожаротушения автоматические. Оросители. Общие технические требования. Методы испытаний ГОСТ Р 51558-2014 Средства и системы охранные телевизионные. Классификация. Общие технические требования. Методы испытаний ГОСТ Р 51671-2000 Средства связи и информации технические общего пользования, доступные для инвалидов. Классификация. Требования доступности и безопасности ГОСТ Р 51844-2009 Техника пожарная. Шкафы пожарные. Общие технические требования. Методы испытаний ГОСТ Р 52318-2005 Трубы медные круглого сечения для воды и газа. Технические условия ГОСТ Р 53310-2009 Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности. Методы испытаний на огнестойкость ГОСТ Р 53313-2009 Изделия погонажные электромонтажные. Требования пожарной безопасности. Методы испытаний ГОСТ Р 53330-2009 Автопеноподъемники пожарные. Общие технические требования. Методы испытаний ГОСТ Р 54960-2012 Системы газораспределительные. Пункты газораспределительные блочные. Пункты редуцирования газошкафные. Общие технические условия ГОСТ Р МЭК 60050-826-2009 Установки электрические. Термины и определения ГОСТ IEC 60332-3-22-2011 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-22. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория А СП 3.13130.2009 Системы противопожарной защиты. Система оповещения и управления эвакуацией при пожаре. Требования пожарной безопасности СП 4.13330.2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям СП 5.13130.2009 Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования (с изменением № 1) СП 6.13130.2013 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Противопожарные требования». СП 8.13130.2009 Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности (с изменением № 1) СП 9.13130.2009 Техника пожарная. Огнетушители. Требования к эксплуатации СП 10.13130.2009 Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности (с изменением № 1)

СП 30.13330.2012 «СНиП 2.04.01-85 Внутренний водопровод и канализация зданий»

СП 31.13330.2012 «СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения» (с изменением № 1)

СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума»

СП 54.13330.2011 «CНиП 31-01-2003 Здания жилые многоквартирные»

СП 60.13330.2012 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха»

СП 62.13330.2011 «СНиП 42-01-2002 Газораспределительные системы» (с изменением № 1)

СП 73.13330.2012 «СНиП 3.05.01-85 Внутренние санитарно-технические системы»

СП 77.13330.2011 «СНиП 3.05.07-85 Системы автоматизации»

СП 88.13330.2014 «СНиП II-11-77* Защитные сооружения гражданской обороны»

СП 112.13330.2011 «СНиП 21-01-97*Пожарная безопасность зданий и сооружений»

СП 113.13330.2012 «СНиП 21-02-99* Стоянки автомобилей» (с изменением № 1)

СП 124.13330.2012 «СНиП 41-02-2003 Тепловые сети»

СП 131.13330.2012 «СНиП 23-01-99* Строительная климатология» (с изменением № 2)

СП 133.13330.2012 Сети проводного радиовещания и оповещения в зданиях и сооружениях. Нормы проектирования

СП 134.13330.2012 Системы электросвязи зданий и сооружений. Основные положения проектирования

СП 154.13130.2013 Встроенные подземные автостоянки. Требования пожарной безопасности

СанПиН 2.1.6.1032-01 Гигиенические требования к обеспечению качества атмосферного воздуха населенных мест

СанПиН 2.1.2.2645-10 Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях

СанПиН 2.2.4.548-96 Гигиенические требования к микроклимату производственных помещений. Санитарные правила и нормы

СанПиН 2.2.1-2.1.1.1200-03 Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде технических регламентов и стандартов.

3Термины и определения, обозначения и сокращения

3.1.1 внутренние системы теплоснабжения

Cовокупность трубопроводов, арматуры, насосного, теплообменного и другого оборудования для транспортирования теплоносителя между ЦТП, АИТ или ЭЦ и ИТП и потребителями.

3.1.2 внутренний водосток

Система водосточных воронок, отводных труб, водосточных стояков для отвода дождевых и талых вод с кровель и плоских крыш.

3.1.3 внутренний противопожарный водопровод; ВПВ

Совокупность трубопроводов и технических средств, обеспечивающих подачу воды к установкам пожаротушения и пожарным кранам. 3.1.4 внутренняя система водоснабжения (система холодного и горячего водоснабжения; ХВС и ГВС: Совокупность трубопроводов и оборудования, обеспечивающая подачу холодной и горячей воды к санитарно-техническим приборам, технологическому оборудованию и противопожарным системам.

3.1.5 внутренняя система канализации (бытовая, производственная и ливневая канализация)

Совокупность трубопроводов и оборудования, обеспечивающая отведение сточных вод от санитарно-технических приборов, технологического оборудования, а также дождевых и талых вод в канализационную сеть соответствующего назначения.

3.1.6 водосточная воронка

Устройство для приема и отведения дождевых и талых вод с кровель и плоских крыш.

3.1.7 высотное здание

Здание, высота которого от отметки поверхности проезда пожарных машин, находящейся на уровне нижней планировочной отметки земли, до нижнего уровня открывающегося проема или окна в наружной стене верхнего этажа (не считая верхнего технического этажа), а в случае сплошного остекления и отсутствия проемов или окон в верхних этажах - до верха перекрытия последнего этажа, составляет для общественных зданий - более 55 м, для жилых зданий - более 75 м.

3.1.8 высотное здание-комплекс

Одно и более высотных зданий, объединенных с другими зданиями архитектурным замыслом и функционально связанные между собой. Примечание - В высотные здания-комплексы могут входить общественные здания высотой менее 55 м и жилые здания высотой менее 75 м.

3.1.9 высота компактной части струи

Условная высота (длина) водяной струи, вытекающей из ручного пожарного ствола, сохраняющей свою сплошность. Примечание - Высота компактной части струи принимается равной 0,8 от высоты вертикальной струи. (по СП 10.13130.2009, пункт 3.3)

дренчерный ороситель

Ороситель с открытым выходным отверстием. [ГОСТ Р 51043-2002, пункт 3.1.3]

3.1.11 единый энергетический центр; ЭЦ

Совокупность устройств и оборудования, вырабатывающего теплоту и холод для нужд теплоснабжения и холодоснабжения высотного здания или комплекса, размещаемого в едином блоке помещений.

3.1.12канализационная сеть

Система трубопроводов, каналов или лотков и сооружений на них для сбора и отведения сточных вод.Источник: ГОСТ 25150-82, статья 14

3.1.13 многофункциональное высотное здание

Здание высотой более 75 м, включающее в себя помещения различного функционального назначения (например, жилые, гостиничные, в том числе апартаментные, офисные, торговые, спортивные, развлекательные и другие).

3.1.14 однофункциональное высотное здание

Общественное здание высотой более 55 м и жилое здание высотой более 75 м, включающее в себя помещения преимущественного одного функционального назначения: жилое, офисное, административное.

3.1.15 пожарный отсек

Часть здания, выделенная противопожарными стенами и противопожарными перекрытиями или покрытием, с пределами огнестойкости конструкций, обеспечивающими нераспространение пожара за границы пожарного отсека в течение всей продолжительности пожара.

3.1.16 пожаробезопасная зона

Часть пожарного отсека высотного здания, выделенная противопожарными преградами, в котором обеспечивается защита людей от воздействия опасных факторов пожара.

3.1.17пожарный кран; ПК

Комплект, состоящий из клапана ПК, установленного на внутреннем противопожарном водопроводе и оборудованного пожарной соединительной головкой, а также пожарного рукава с ручным пожарным стволом. [ГОСТ Р 51844-2009, пункт 3.3]

3.1.18 пожарный стояк

Распределительный трубопровод внутреннего противопожарного водопровода с размещенными на нем пожарными кранами. Примечание - Пожарные стояки предназначены для применения пожарными подразделениями при тушении пожаров.

3.1.19 пожарный шкаф

Вид пожарного инвентаря, предназначенного для размещения и обеспечения сохранности технических средств, применяемых во время пожара.Источник: ГОСТ Р 51844-2009, пункт 3.1

3.1.20 предел огнестойкости конструкций (заполнения проемов противопожарных преград)

Промежуток времени от начала огневого воздействия в условиях стандартных испытаний до наступления одного из нормированных для конкретной конструкции предельных состояний: потери несущей способности (R), потери теплоизолирующей способности (I), потери целостности (Е).

3.1.21 системы автоматизации

Технические средства или совокупность технических и программных средств, обеспечивающих: получение и представление информации о состоянии объекта автоматизации, ходе и параметрах протекающих процессов; выработку и реализацию управляющих воздействий на объект автоматизации. Примечание - Объекты автоматизации - сооружения, оборудование и коммуникации технологических и инженерных систем и происходящие в них процессы.

3.1.22 система электрооборудования (электроустановка)

Cовокупность взаимосвязанного электрического оборудования, имеющего согласованные характеристики, и предназначенного для производства, преобразования, передачи, распределения или потребления электрической энергии.

3.1.23 спринклерная система пожаротушения

Система водяного пожаротушения, оборудованная нормально закрытыми спринклерными оросителями, вскрывающимися при достижении определенной температуры.Источник: ГОСТ 12.2.047 -86, статья 114

3.1.24 срок службы сети

Период времени в календарных годах со дня ввода сети в эксплуатацию, по истечении которого следует провести экспертное обследование технического состояния всех элементов, для определения допустимости параметров и условий дальнейшей эксплуатации или необходимости демонтажа и замены элементов сети.

3.1.25 теплоснабжение

Процесс генерации, транспортирования и распределения теплоты от источника теплоты к потребителям теплоты.

3.1.26 устройство систем

Комплекс работ по созданию инженерных систем высотных зданий от этапа проектирования до этапа сдачи техническому заказчику.

3.1.27 центральный пункт управления, ЦПУ

Функциональная единица объекта, в состав которой входит группа служебных помещений, включая аппаратную (ые) контроля и управления, вспомогательные и подсобные помещения, предназначенная для обеспечения дистанционного контроля и управления инженерными системами объекта. Примечание - В зависимости от функционального назначения различают ЦПУ систем жизнеобеспечения (ЦПУ СЖ), ЦПУ системы обеспечения безопасности (ЦПУ СБ), ЦПУ системами противопожарной защиты (ЦПУ СПЗ).

3.1.28 электропроводка

Совокупность одного или более изолированных проводов, кабелей или шин и частей для их прокладки, крепления и, при необходимости, механической защиты.Источник: ГОСТ Р МЭК 60050-826-2009, статья 826-15-01

3.2В своде правил применены следующие обозначения и сокращения

АБХМ - абсорбционная холодильная машина; АВР — автоматическое включение резерва; АИТ — автономный источник теплоты; АПС — автоматическая пожарная сигнализация; АРМ — автоматизированное рабочее место; АСКУЭ — автоматизированная система коммерческого учета энергоресурсов; АСУ АПЗ — автоматизированная система управления активной противопожарной защитой; АСУД — автоматизированная система управления и диспетчеризации инженерного оборудования здания; АУПТ — автоматические установки пожаротушения; ``` ВВОУ — вторичный волоконно-оптический узел; ВОС — волоконно-оптическая сеть; ВПВ - внутренний противопожарный водопровод; ВРУ — вводно-распределительное устройство; ГРЩ — главный распределительный щит; ДАК — допустимая аварийная концентрация; ДГУ — дизель-генераторные установки; ДЭС — дизельная электростанция; ЕСОДУ — единая система оперативно-диспетчерского управления; ИБП — источник бесперебойного питания; ИТП — индивидуальный тепловой пункт; КПУ — квартирные переговорные устройства; ЛВС — локальная вычислительная сеть; ОДС — объединенная диспетчерская служба; ОСО — объектовая система оповещения; ПУЭ — Правила устройства электроустановок; РАСЦО — региональная автоматизированная система централизованного оповещения; РСЧС — Единая государственная система предупреждения и ликвидации чрезвычайных ситуаций; РТП — распределительная трансформаторная подстанция; СКС — структурированная кабельная система; СКУД — система контроля и управления доступом; СКТВ — система кабельного телевидения; СМИК — система мониторинга инженерных конструкций; СМИС — система мониторинга инженерных систем; СОВ — система охраны входов; СОС — система охранной сигнализации; СОТ — система охранного телевидения; СОРС — системы оперативной радиосвязи; СОУЭ — система оповещения и управления эвакуацией; СПЗ — система противопожарной защиты; СТК — система телекоммуникаций; СТУ — специальные технические условия. ТВС — тревожно-вызывная сигнализация; ТЗ — техническое задание; ТП — трансформаторная подстанция; ТС - тепловые сети; ТУ — технические условия; УЗО — устройство защитного отключения; УПАТС — учрежденческо-производственная автоматическая телефонная станция; УКВ ЧМ — ультракороткие волны с частотной модуляцией; УПУ — устройства преграждающие управляемые; ХС - холодоснабжение; ФГУП РСВО — Федеральное государственное унитарное предприятие «Российские сети вещания и оповещения»; ЦПУ — центральный пункт управления; ``` ЦПУ СБ — центральный пункт управления системами безопасности здания; ЦПУ СПЗ — центральный пункт управления системами противопожарной защиты (пожарный пост); ЦПУ ИС — центральный пункт управления инженерными системами здания (центральная диспетчерская); ЦТП — центральный тепловой пункт; ЦУЗ — центр управления здания; ЧС — чрезвычайная ситуация; ШГРП — шкафной газорегуляторный пункт; ЭЦ — энергетический центр.

4Общие положения

5Системы теплоснабжения

Способ резервирования подачи теплоты и пропускную способность резервного ввода следует проектировать согласно СП 124.13330.

Если по техническим условиям теплоснабжающей организации эти требования не могут быть обеспечены, теплоснабжение может быть осуществлено от автономного источника теплоснабжения (АИТ) на газовом топливе в пристроенном или крышном варианте, возможно в комбинации с другими альтернативными источниками энергии, соответствующими требованиям [3], [4] в части воздействия на окружающую среду и соответствующих требований по энергоэффективности и безопасности [5], [2].

Проектированию АИТ должно предшествовать технико-экономическое обоснование.

Возможные схемы теплоснабжения высотного здания приведены на рисунках 5.1, 5.2.

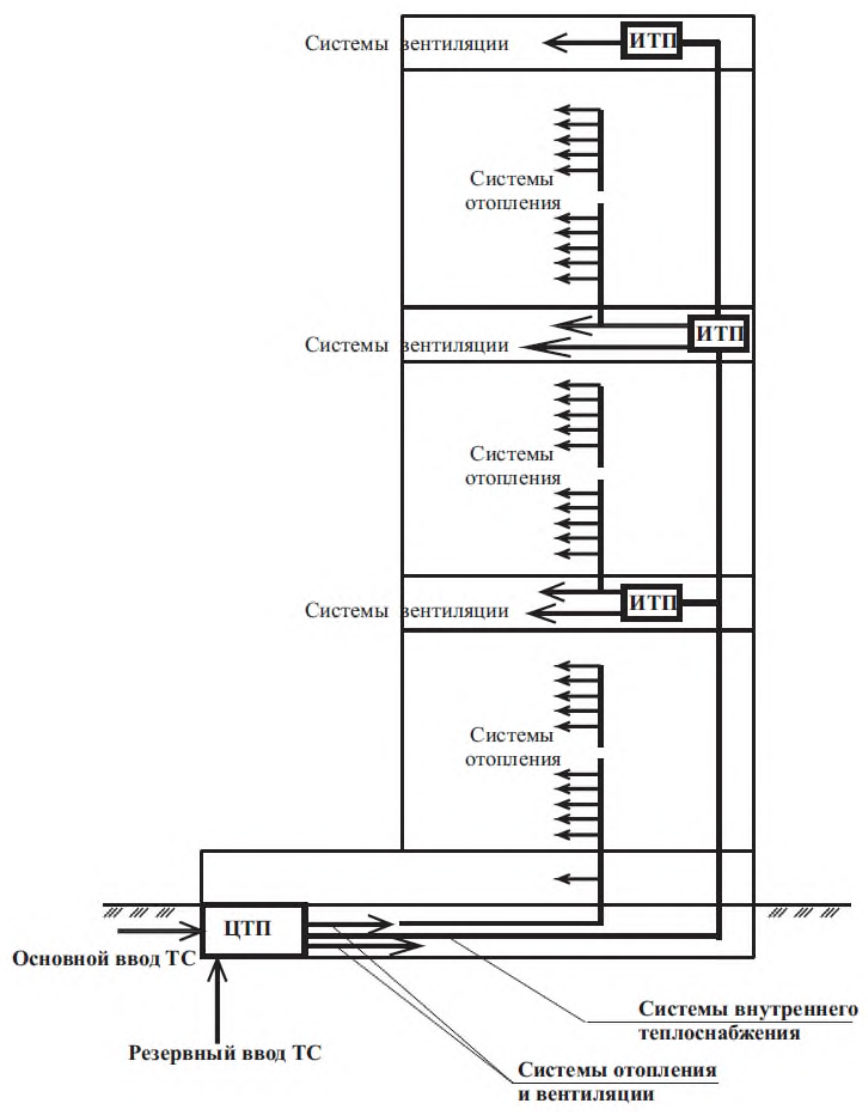

Рисунок 5.1 - Схема теплоснабжения высотного здания от централизованного источника

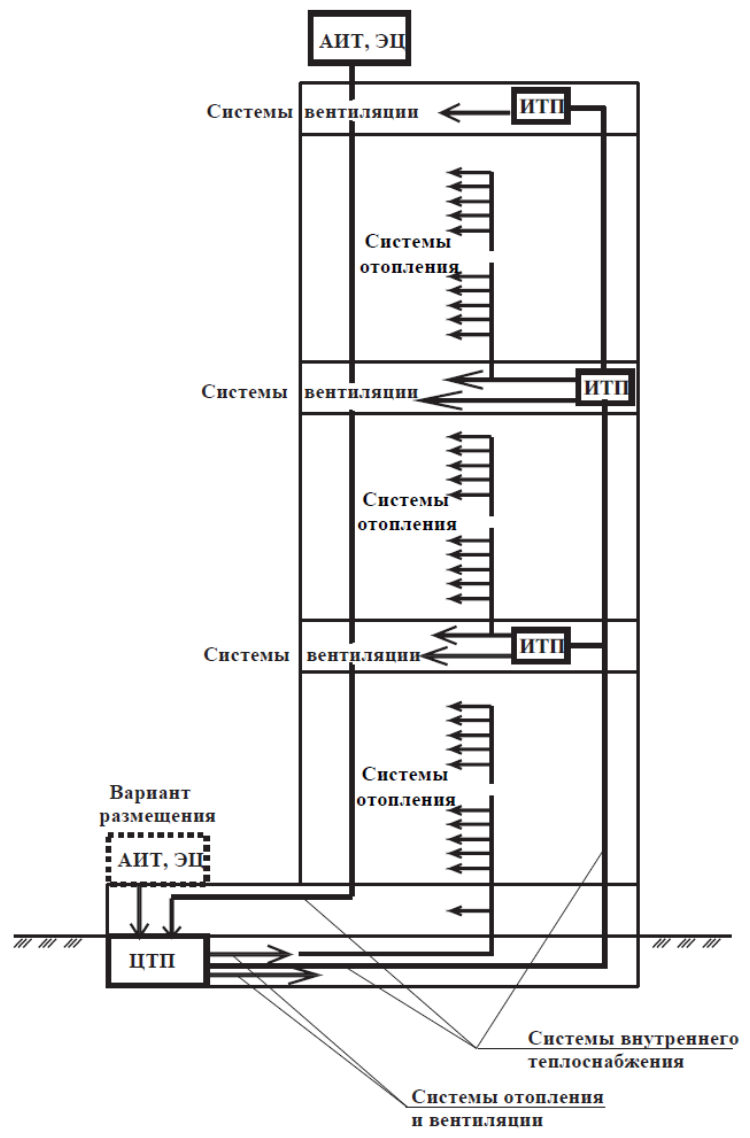

Рисунок 5.2 - Схема теплоснабжения высотного здания от автономного источника (АИТ, ЭЦ)

Примечание - Перечень указанных помещений и минимально допустимые температуры воздуха в помещениях необходимо приводить в задании на проектирование; вторая категория -потребители, для которых допускается снижение температуры в отапливаемых помещениях на период ликвидации аварии не более 54 ч не ниже:

+ 15 ° С - в жилых помещениях; + 12 ° С -в общественных и административно-бытовых помещениях; + 8 ° С -в производственных помещениях.

Примечания

1 Подача теплоты от резервного ввода должна быть в количестве расчетного значения для потребителей теплоты первой и второй категорий и обеспечивать поддержание температуры воздуха в отапливаемых помещениях не ниже, указанной в 5.2.

2 К началу рабочего цикла температура воздуха в этих помещениях должна соответствовать ГОСТ 30494-2011, 3.4.

По заданию на проектирование допускается увеличивать подачу теплоты от резервного ввода.

ЦТП следует оборудовать в высотном здании или высотном комплексе при наличии отдельных зональных или групповых ИТП, размещаемых на технических этажах по высоте (см. рисунки 5.1, 5.2).

Создаваемое в любой точке внутренних систем теплоснабжения давление каждой зоны при гидродинамическом режиме (как при расчетных значениях расхода и температуры воды, так и при возможных отклонениях от них) должно обеспечивать заполнение систем водой, предотвращать вскипание воды и не превышать значения, допустимого по прочности для оборудования (теплообменников, баков, насосов и др.), арматуры и трубопроводов.

Температура теплоносителя во внутренних системах теплоснабжения с трубопроводами из стальных труб может быть более 95 ° С, но не более 110 ° С. При этом должны быть предусмотрены мероприятия, обеспечивающие не вскипание перемещаемой воды по высоте здания. Трубопроводы из стальных труб с теплоносителем температурой более 95 ° С следует прокладывать в самостоятельных шахтах либо в общих с другими трубопроводами выгороженных шахтах.

Примечания

1 Места прокладки указанных трубопроводов должны быть доступны представителям эксплуатирующей организации.

2 Следует предусмотреть конструктивные и технические решения, обеспечивающие не попадание пара за пределы технических помещений при повреждении трубопроводов.

Для систем отопления, вентиляции, кондиционирования и ГВС в каждом контуре приготовления теплоносителя следует устанавливать не менее двух теплообменников (рабочий + резервный), поверхность нагрева каждого из которых должна обеспечивать 100 % требуемого расхода теплоты.

Для систем ГВС допускается не предусматривать резервирование теплообменников при установке в контуре приготовления теплоносителя резервных емкостных водонагревателей, тепловых насосов или других альтернативных источников.

Для офисных высотных зданий допускается приготовление горячей воды в емкостных водоподогревателях, располагаемых на обслуживаемых этажах (в подшивных потолках санузлов, выделенных нишах и т.п.)

Для систем вентиляции и кондиционирования возможна установка в контуре приготовления теплоносителя трех теплообменников (два рабочих + один резервный), поверхность нагрева каждого должна обеспечивать 50% расчетного расхода теплоты. Допускается не предусматривать резервирование теплообменников, если системы вентиляции и кондиционирования обслуживают только стилобатную часть высотного здания или комплекса.

При каскадной схеме теплоснабжения для приготовления теплоносителя верхних зон допускается установка трех теплообменников (два рабочих + один резервный), поверхность нагрева каждого теплообменника должна обеспечивать 50 % расчетного расхода теплоты или определяться по техническому заданию.

С учетом режима работы внутренних систем теплоснабжения число насосов должно быть не менее двух (один рабочий + один резервный).

Давление теплоносителя во всасывающих патрубках насосов должно быть не ниже давления кавитации и не выше значения, допускаемого по условиям прочности конструкций насосов, определяемых предприятием-изготовителем.

Исходя из конструктивных особенностей высотного здания (наличия техэтажей по высоте), оборудование для приготовления теплоносителя каждой зоны возможно устанавливать на технических этажах в отдельных помещениях. В этих помещениях допускается размещать оборудование систем вентиляции, а также насосные установки и баки хозяйственно-питьевого и внутреннего противопожарного водопроводов.

При этом точкой разрыва струи следует считать дренажный приямок ЦТП (ИТП).

Примечание - Системы ХВС и ГВС рекомендуется оборудовать самостоятельным дренажным (сбросным) трубопроводом с отводом воды в приямок.

Производительность дренажных насосов следует принимать не ниже аварийного сброса объема первичной воды.

Рабочую температуру теплоносителя для выбора дренажных насосов принимают не менее 70 °С.

• по независимой схеме подключения - при централизованном теплоснабжении;
• по зависимой или по независимой схеме подключения - от автономного источника теплоты.

В соответствии с ТЗ для различных групп помещений в составе зданиякомплекса допускается устанавливать индивидуальные узлы учета теплоты, располагаемые в ЦТП, ИТП, ЭЦ, на технических этажах, в выделенных шкафах и т.д.

В соответствии с требованиями [7, статья 11, пункт 6] следует предусматривать общий и индивидуальный (поквартирный) учет теплоты для жилых зданий.

Мониторинг оборудования, параметров теплоносителей и аварийнопредупредительной сигнализации, а также дистанционное управление оборудованием в ЦТП, ИТП или ЭЦ следует осуществлять из диспетчерского пункта высотного здания.

В ЦТП и ИТП, расположенных в подземных этажах или на первом этаже здания, должны быть выходы непосредственно наружу. Требования к устройству выходов приведены в [6, 2.16].

При размещении ИТП на технических этажах под (или над) жилыми (рабочими) помещениями следует учитывать мероприятия по снижению уровня шума в прилегающих помещениях до значений, установленных действующими нормативными документами.

6Автономные источники теплоты

Значение тепловой мощности АИТ подбирают с учетом соответствия расчету потребления теплоты для конкретного здания (комплекса): суммы расчетных часовых расходов тепловой энергии на отопление, вентиляцию, кондиционирование и горячее водоснабжение потребителей высотного здания или комплекса; расчетных расходов тепла на технологические нужды (при наличии); расходов тепловой энергии на собственные нужды АИТ (при наличии).

АИТ или ЭЦ допускается размещать на крыше высотного здания или крыше самой высокой стилобатной части.

АИТ или ЭЦ не допускается размещать над жилыми помещениями или помещениями с массовым пребыванием людей.

При крышном варианте АИТ или ЭЦ в высотном здании следует предусматривать грузовой лифт, для подъема разборных узлов оборудования АИТ или ЭЦ, масса которых не должна превышать 500 кг.

Для лифта высотного здания, предназначенного для перемещения пожарных подразделений, должна быть предусмотрена остановка на отметке размещения АИТ или ЭЦ.

Системы газоснабжения АИТ или ЭЦ необходимо проектировать в соответствии с СП 62.13330 и [8].

На пункте редуцирования по ГОСТ Р 54960 следует предусматривать две линии редуцирования со снижением давления до требуемого значения.

Для повышения безопасности эксплуатации наружный газопровод следует оборудовать автоматическим запорным клапаном, устанавливаемым в нижней части фасадного участка (у цокольного ввода магистрального газопровода) газопровода, и автоматическим сбросным клапаном, устанавливаемым в верхней части фасадного участка газопровода.

При этом следует учесть, что за счет разницы удельных масс природного газа и воздуха необходимо предусмотреть соответствующую настройку сбросных клапанов на отметке размещения ШГРП.

Примечание - Электромагнитный предохранительный сбросной и запорный клапаны должны срабатывать по сигналу датчиков загазованности или датчиков воспламенения в высотном здании или в помещениях АИТ.

Помещения АИТ, установленного на крыше, должны предусматриваться одноэтажными.

В АИТ, установленном на крыше, следует размещать санузел с умывальником, вспомогательные помещения не предусматриваются.

Полы помещения АИТ, выполненные из материалов с нескользкой поверхностью, должны быть с гидроизоляцией.

Противопожарную защиту ЭЦ (АИТ), установленного на крыше, следует выполнять с учетом конструктивных особенностей конкретного здания.

Для оперативного доступа к АИТ на крыше здания, доставки грузов и блоков оборудования возможно устройство маршевых лестниц от последней отметки грузового лифта до выхода на кровлю. От выхода на кровлю до входа в котельную должна быть устроена дорожка шириной 1 м с твердым несгораемым покрытием.

Системы автоматической пожарной сигнализации и установки автоматического пожаротушения следует сблокировать с быстродействующими электромагнитными клапанами, установленными на вводе газопровода в АИТ.

Предел огнестойкости несущих и ограждающих конструкций помещения АИТ должен быть не менее EI 45 (классификация по ГОСТ 30247.0-94, раздел 10) и класса К0 (классификация по СП 112.13330.2011, 5.11) по пожарной опасности.

На лестничных площадках, выходящих на крышу здания, следует предусмотреть шкафы с пожарными кранами.

Подключение к газопроводу других потребителей не допускается.

Перед вводом газопровода в помещение АИТ необходимо установить ШГРП. При размещении ШГРП необходимо обеспечивать доступ для его регулярного контроля и осмотра.

ШГРП допускается устанавливать на стене АИТ. Допускается установка газораспределительного устройства (ГРУ) внутри помещения АИТ.

Отвод газов для котлов с атмосферными горелками допускается выполнять в общий газоход в соответствии с аэродинамическим расчетом. Методика расчета высоты устья дымовых труб приведена в [9]. Высота труб должна быть выше: границы ветрового подпора; карниза крыши помещения АИТ не менее чем на 0,5 м; крыши наиболее высокой части здания в зоне влияния источника выброса АИТ по фактору загрязнений атмосферы не менее чем на 2 м.

В ИТП высотного здания, обеспечивающих теплоснабжение отдельных зон по высоте, следует применять схему количественно-качественного регулирования потребления теплоты с применением циркуляционных насосов с регулируемым приводом.

Число насосов должно соответствовать режиму работы систем теплоснабжения и возможного изменения расхода теплоносителя, при этом должно быть установлено не менее двух насосов (один рабочий + один резервный). Запас по набору установленных насосов должен быть 15 % - 20 %.

Качество воды должно соответствовать требованиям предприятийизготовителей котлов.

• электроприемников систем контроля загазованности помещения АИТ;
• охранной сигнализации;
• аварийного освещения;
• вытяжных вентиляторов систем вентиляции, обслуживающих АИТ.

Электроснабжение всех противопожарных систем следует выполнять по особой группе первой категории надежности электроснабжения.

Электродвигатели вытяжных вентиляторов систем вентиляции, обслуживающих АИТ и пусковую аппаратуру оборудования, необходимо устанавливать по [11, 12.3] для помещений класса В-1а [10, 7.3.41]. Пусковая аппаратура электродвигателей должна быть установлена в помещении АИТ.

7Системы отопления

Допускается применять напольное электрическое отопление для подогрева пола ванных комнат, раздевалок, и т.п. помещений.

Давление в любой точке каждой зоны при гидродинамическом режиме должно обеспечивать заполнение систем отопления водой и не превышать значения, допустимого по прочности для отопительных приборов, арматуры и трубопроводов, определяемого предприятием-изготовителем.

• не более 95 ° С - в системах с трубопроводами из стальных или медных труб;
• не более 90 ° С -в системах с трубопроводами из полимерных труб, разрешенных к применению в строительстве в системах отопления с соответствующим сертификатом.

Магистральные трубопроводы и стояки должны быть заземлены. Не допускается сочетание материалов, образующих электрохимическую пару.

Снижение температуры во внерабочее время возможно только в случае, если иное не оговорено в техническом задании или регламенте.

К началу рабочего времени температура воздуха в этих помещениях должна соответствовать нормативной, что достигается автоматическим управлением работой систем отопления, воздушного отопления или системой подогрева помещений фанкойлами.

8Системы вентиляции и кондиционирования

При размещении приемных устройств для наружного воздуха на юго-восточном, южном или юго-западном фасадах температуру наружного воздуха в теплый период года следует принимать на 3 ° С - 5 ° С выше расчетной.

Таблица 8.1 - Коэффициент изменения расчетной скорости ветра по высоте здания

Примечания

1 Расчетные скорости ветра соответствуют стандартной высоте 10 м. При определении расчетной скорости ветра на соответствующей высоте, значения скоростей ветра следует умножать на коэффициент ξ .

2 Коэффициент ξ учитывают также при определении максимальной из средних скоростей ветра по румбам за январь.

По заданию на проектирование параметры микроклимата для теплого периода года допускается принимать в пределах допустимых значений по приложению А.

Рециркуляцию воздуха следует принимать по СП 60.13330.

По заданию на проектирование или при техническом обосновании допускается предусматривать вытяжные системы механической вентиляции и приточные системы вентиляции с естественным побуждением в жилых зданиях (далее - естественная вентиляция) со специальными открываемыми конструкциями (клапанами) для притока воздуха, защищенными от повышенного ветрового давления.

Системы вентиляции жилых высотных зданий следует резервировать.

• первой ступени - грубой очистки;
• второй ступени - тонкой очистки.

Места забора воздуха с фасада здания для обеспечения безопасной эксплуатации систем вентиляции рекомендуется выполнять на высоте, как правило, не ниже 2 м от уровня земли или кровли стилобата. Жалюзи воздухозаборного отверстия следует размещать под углом 20° вниз, а скорость в «живом» сечении должна быть не более 2,5 м/c.

• форсуночные камеры;
• орошаемые насадки;
• ультразвуковые и паровые увлажнители.

Для увлажнения приточного воздуха следует применять воду питьевого качества, предусматривая, при необходимости, оборудование для водоподготовки в соответствии с требованиями к качеству воды предприятий-изготовителей оборудования. Помещения, для которых необходимо предусматривать увлажнение воздуха, определяются заданием на проектирование.

Полученные расчетом концентрации вредных веществ в атмосферном воздухе населенных мест не должны превышать:

• максимальные разовые (ПДК м.р.) - для рекреационных зон;
• 80 % ПДК - в воздухе населенных мест;
• значений концентраций, приведенных в СП 60.13330, -в воздухе, поступающем внутрь зданий через воздухоприемные устройства систем вентиляции.

Концентрация химических веществ в воздухе жилых помещений, при сдаче их в эксплуатацию, не должна превышать среднесуточных ПДК загрязняющих веществ, установленных для атмосферного воздуха населенных мест, а при отсутствии среднесуточных ПДК - не превышать максимальные разовые ПДК в соответствии с ГН 2.1.6.1338-03 [5].

• подземных гаражей-стоянок;
• зон общественного питания;
• торговых помещений, имеющих товары со специфическими запахами;
• помещений бытового обслуживания;
• спортивных залов, расположенных под жилыми или общественными помещениями.

• 10 м по горизонтали;

6 м по вертикали - при горизонтальном расстоянии менее 10 м.

При этом выбросные устройства санузлов, курительных, кухонь и т.п. помещений при открываемых окнах следует оборудовать абсорбционными фильтрамипоглотителями запахов. В высотной части здания выбросы воздуха необходимо выполнять через решетки, установленные под углом 45° вниз, со скоростью в «живом» сечении решетки не менее 6 м/с.

Выбросные устройства для воздуха, содержащего вредные вещества, систем общеобменной механической вентиляции необходимо рассчитывать, исходя из скорости воздуха в них не менее 10 м/с. Такие устройства должны обеспечивать требования по очистке воздуха согласно СП 60.13330.2012 (раздел 10).

Расчетную температуру смеси воздуха, поступающего в помещение через наружные двери следует принимать не менее 16 °С.

Рекомендуется создавать подпор воздуха во входных вестибюлях высотных зданий от самостоятельной приточной системы для нормализации работы лифтов высотного здания.

Примечание - Срок службы оборудования и материалов систем устанавливается изготовителем и указывается в паспорте трубопровода или оборудования.

9Системы холодоснабжения

Системы ХС выполняют по одноконтурной или двухконтурной схеме.

где Р пасп -паспортное значение давления в конденсаторе и испарителе холодильной машины, кПа.

Система ХС должна быть оснащена предохранительными клапанами с безопасным и организованным сбросом.

На трубопроводах систем ХС необходимо предусматривать компенсаторы тепловых удлинений, а также объемных расширений холодоносителя и теплоносителя.

Резервирование холодильного оборудования следует предусматривать по заданию на проектирование.

Ходильные машины компрессионного типа, при содержании в любой из них масла массой 250 кг и более, не допускается размещать в помещениях общественных и административных высотных зданий, если непосредственно над их перекрытием или под полом есть помещения с массовым (кроме аварийных ситуаций) пребыванием людей.

Абсорбционные холодильные машины допускается применять при централизованном теплоснабжении, в случае получения технических условий от теплоснабжающей организации, которая гарантирует постоянную температуру не менее 115 °С - 95 о С в подающем трубопроводе в теплый период года.

Холодильные машины с хладагентом производительностью по холоду одной единицы оборудования более 1000 кВт не допускается размещать в помещениях жилых зданий и гостиниц, если непосредственно над их перекрытием или под полом есть помещения с массовым (кроме аварийных ситуаций) пребыванием людей.

Бромисто-литиевые холодильные машины размещают в отдельных зданиях, допускается их размещение в технических помещениях высотных зданий, АИТ и ЭЦ.

Холодильные машины с водяным охлаждением конденсаторов (водой или незамерзающей жидкостью) рекомендуется размещать в подвальных помещениях.

Градирни или поверхностные охладители, а также выносные конденсаторы с воздушным охлаждением, могут быть установлены на открытых площадках, на кровле, стилобатной части или технических этажах.

При выборе места установки холодильных машин и вентиляторных градирен следует исключить попадание выбрасываемого воздуха к воздухоприемным устройствам систем вентиляции и кондиционирования.

• в теплый период года - в установках прямого и косвенного (двухступенчатого) испарительного охлаждения;
• в переходный и холодный периоды года - для непосредственной ассимиляции теплоизбытков в помещениях, а также для сухого охлаждения жидкого хладоносителя (вода, раствор этиленгликоля и др.), циркулирующего в поверхностных воздухоохладителях.

Примечание - В холодный период года при использовании наружного воздуха для охлаждения внутреннего воздуха следует применять охладители с раствором этиленгликоля в качестве промежуточного хладагента. Допускается применение холодильных машин и наружных хладоновых систем.

Примечание - Поршневые компрессоры рекомендуется применять при реконструкции и расширении существующих холодильных центров с поршневыми компрессорами, а также в схемах с низкотемпературным холодом (двухступенчатые компрессоры).

Для помещений серверных, вычислительных центров кроссовых и других подобных помещений для обеспечения особых технологических требований к параметрам воздуха следует устанавливать резервные источники холода с питанием их от источника энергоснабжения первой категории.

• для помещений, в которых не используется открытый огонь;
• для помещений, в которых не допускается рециркуляция воздуха;
• если масса хладона при аварийном выбросе его из контура циркуляции в меньшее из обслуживаемых помещений, оборудованных приточно-вытяжной вентиляцией, не превысит допустимой аварийной концентрации (ДАК) на 1 м³ расхода наружного воздуха, подаваемого в помещение.

Примечание - При отсутствии общеобменной приточно-вытяжной вентиляции массу хладона определяют в 1 м³ объема помещения.

Если воздухоохладитель обслуживает группу помещений, то в любом из них концентрацию хладона q , г/м³ , следует определять по формуле

где m - масса хладона в контуре циркуляции, г;

L e - расход наружного воздуха, подаваемого в конкретное помещение, м³ /ч;

Vp - объем конкретного помещения, м³ ;

Σ L e - общий расход наружного воздуха, подаваемого во все помещения, м³ /ч.

Если расчетная концентрация превышает ДАК, а также при отсутствии общеобменной вентиляции в помещениях с постоянным пребыванием людей должны быть установлены датчики концентрации хладона с аварийной сигнализацией.

Значения ДАК следует выбирать по таблице 9.1.

Таблица 9.1

5 °С.

где Q о - холодопроизводительность одной холодильной машины без устройства для регулирования или наименьшая холодопроизводительность при ее регулировании, кВт;

0,027 - эмпирический коэффициент, м³ /кВт.

Применение баков-аккумуляторов при использовании в испарительном контуре незамерзающих растворов не допускается.

Допускается применение одноконтурной схемы при подключении только воздухоохладителей центральных кондиционеров или при общей холодильной нагрузке до 500 кВт.

При мощности единичного воздухоохладителя более 500 кВт на каждом узле регулирования рекомендуется устанавливать циркуляционные насосы.

10Системы водоснабжения и водяного пожаротушения

Горячая вода, поступающая к потребителю, должна соответствовать требованиям технических регламентов, санитарных правил и нормативов, определяющих ее безопасность.

Для зданий высотой более 200 м следует предусматривать не менее двух двухтрубных водопроводных вводов, присоединяемых к различным участкам наружной кольцевой водопроводной сети. При этом каждый трубопровод двухтрубного водопроводного ввода рассчитывается на 50 % суммарного расхода воды на хозяйственно-питьевые и на противопожарные нужды.

Суммарный расход воды на хозяйственно-питьевые и противопожарные нужды определяется расчетом. Нормы расходов воды потребителями, стоками от санитарнотехнических приборов и расходов воды на внутреннее пожаротушение приведены в приложениях В, Г и Д настоящего свода правил.

Допускается увеличивать рабочее давление в зоне водоснабжения до 0,6 МПа (60 м.вод.ст.) при условии установки у потребителей регуляторов давления и применения элементов систем, выдерживающих соответствующее рабочее давление.

Максимальное давление в транзитной части трубопроводов следует принимать исходя из допустимых рабочих давлений элементов сети.

Магистральные трубопроводы и стояки систем ХВС и ГВС должны, как правило, предусматриваться из металлических труб: медных по ГОСТ Р 52318, стальных по ГОСТ 3262 с антикоррозионным покрытием внутренней и наружной поверхностей, оцинкованных, из нержавеющей стали.

Примечание - Толщину стенок труб выбирают в зависимости от значения расчетного давления в трубопроводе.

Подводки трубопроводов к санитарно-техническим приборам и другому оборудованию допускается выполнять трубопроводами из полимерных материалов на напрессованных фитингах или из гофрированных нержавеющих труб с учетом рабочего давления и температуры в системе.

В системе питьевого и горячего водоснабжения следует применять трубы и контактирующее с водой оборудование, выполненные из материалов, разрешенных органами и учреждениями государственной санитарно-эпидемиологической службы в соответствии с требованиями СанПиН 2.1.2.2645.

Характеристики регуляторов давления должны соответствовать значениям расчетного давления в зоне водоснабжения и обеспечивать поддержание заданного давления как в статическом, так и в динамическом режимах работы.

Примечание - Размеры дверей следует предусматривать с учетом проведения необходимых эксплуатационных работ.

При этом схемное решение по подключению полотецесушителей к трубопроводу должно обеспечивать циркуляцию воды в системе ГВС при отключении полотенцесушителей.

Примечание - Допускается установка полотенцесушителей с электронагревом, при этом, требуемую электрическую мощность следует учитывать в электронагрузке на квартиру.

Для трубопроводов систем ХВС, следует предусматривать тепловую изоляцию для исключения конденсации влаги на поверхности труб.

Толщина теплоизоляционного слоя должна приниматься по расчету, но не менее 10 мм.

Примечание - Срок службы трубопроводов и оборудования систем устанавливается производителем и указывается в паспорте трубопровода или оборудования.

Требования к размещению насосных установок, подающих воду в жилую часть здания приведены в [17].

• не менее максимального секундного расхода воды -при отсутствии регулирующей емкости;
• не менее максимального часового расхода воды - при наличии водонапорного или гидропневматического бака.

Помещение насосной станции (установки) систем водяного пожаротушения должно быть отделено от других помещений противопожарными перегородками и перекрытиями с пределом огнестойкости REI 45 (классификация по ГОСТ 30247.0-94, раздел 10).

Примечание - Насосные станции (установки) систем водяного пожаротушения должны быть расположены не ниже первого подземного этажа).

При этом число резервных насосов системы водоснабжения высотного здания следует определять по СП 31.13330 как для второй категории по степени обеспеченности подачи воды.

Насосные станции (установки) заводского изготовления, в которых предусмотрена изоляция шумов, вибраций и компенсация перемещений, могут быть установлены без выполнения указанных мероприятий.

Технические мероприятия по защите высотного здания от источников вибрации и шума следует предусматривать в соответствии с СП 51.13330.

11Внутренние системы канализации

Возможность присоединения стоков от встроенных помещений офисного назначения к системе канализации жилой части определяется заданием на проектирование.

Схемы внутренней системы канализации здания следует выбирать в соответствии с [16] и настоящим сводом правил.

При объединении нескольких стояков сборным трубопроводом диаметр трубопровода, объединяющего вверху канализационные стояки, надлежит принимать не менее: при числе санитарно-технических приборов не более:

120 - 100 мм;

300 - 125 мм;

1200 - 150 мм; св.1200 - по расчету, но не менее 200 мм.

Эти условия выполняются при устройстве вентиляционного трубопровода (байпаса) диаметром Двент, соединяющего первый (над точкой 3) и второй (под точкой 2) участки рабочего стояка.

Диаметр вентиляционного трубопровода должен быть равен диаметру рабочего канализационного стояка (Двент = Дст).

В основании канализационных стояков следует устанавливать бетонные упоры или другие средства крепления для обеспечения неразрывности конструкции трубопровода при залповых сбросах сточной жидкости.

Расстояние от точки присоединения последнего прибора на стояке до лежака по вертикали следует принимать не менее 2 м. При отсутствии технической возможности такого подключения прибор следует подключать с выполнением условий 11.7.

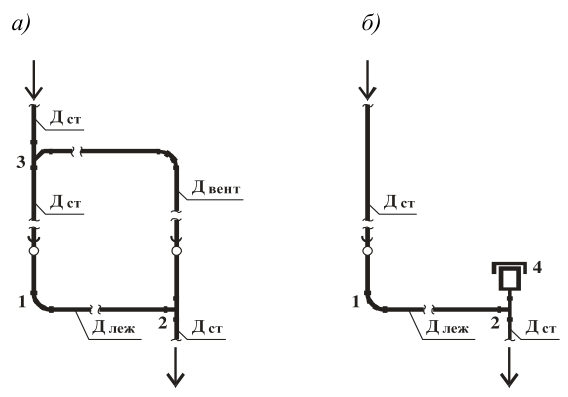

а) с устройством вентиляционного трубопровода (байпаса); б) с установкой автоматического противовакуумного клапана

1 - первая точка изменения направления; 2 - вторая точка изменения направления; 3 - точка подключения вентиляционного трубопровода (байпаса); 4 - автоматический противовакуумный клапан

Рисунок 11.1 - Схема подвода воздуха к рабочему стояку при изменении направления движения стоков

Пропускная способность канализационных вентилируемых стояков при высоте гидравлических затворов санитарно-технических приборов 60 мм должна соответствовать СП 30.13330.

Расход воды и стоков приведен в приложении Г.

Длеж с рабочим стояком диаметром Дст, или установить в этой точке противовакуумный клапан (рисунок 11.2).

Примечание - Эти мероприятия необходимо выполнять при значительном удалении санитарно-технического прибора от рабочего стояка (при длинной горизонтальной разводке), когда произведение значения уклона горизонтального трубопровода (лежака), мм/м, на его длину L , м, превышает высоту гидравлического затвора конкретного санитарно-технического прибора.

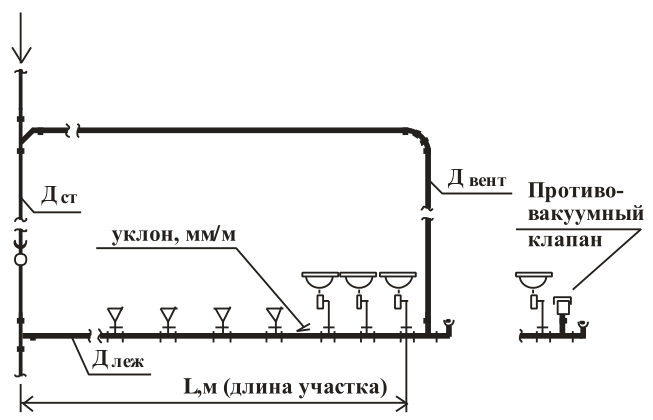

Рисунок 11.2 - Схема устройства длинной горизонтальной разводки

В нижнем подземном этаже высотного здания следует предусматривать приямки и насосные станции (установки) для откачки случайных вод и воды при тушении пожара.

Не допускается объединять выпуски водостока от стилобатной части здания со стояками, отводящими воду от высотной части здания.

Воду из систем внутренних водостоков следует отводить в наружные сети ливневой канализации. Устройство открытых выпусков водосточных стояков, сбрасывающих воду в лотки на поверхности земли, не допускается.

Водосточные стояки и подвесные линии от водосточных воронок следует предусматривать вне пределов квартир (апартаментов) с обеспечением свободного доступа для обслуживающего персонала.

Водосточные воронки и, при необходимости, участки кровли, примыкающие к воронкам, следует предусматривать с электроподогревом.

Для недопущения залива шахт лифтов перед нами рекомендуется устанавливать перехватывающие лотки для удаления воды при тушении пожара

Соединения оцинкованных труб, при их применении в системе водостока, следует выполнять с применением фитингов с пазовыми концевыми соединениями.

Допускается применение трубопроводов с рабочим давлением меньшим, чем возможное давление при полном наполнении трубопровода. При этом для исключения превышения давления воды рядом с основным водосточным стояком необходимо предусмотреть резервный стояк (рисунок 11.3) с устройством между ними перемычек на каждом промежуточном техническом этаже. Допускается устройство перемычек на каждом этаже.

Верхняя часть резервного стояка должна заканчиваться на верхнем техническом этаже с подключением его к основному водосточному стояку под потолком или с установкой вентиляционного клапана.

На основном и резервном водосточных стояках должны быть предусмотрены самостоятельные выпуски в наружную водосточную сеть (допускается в один колодец).

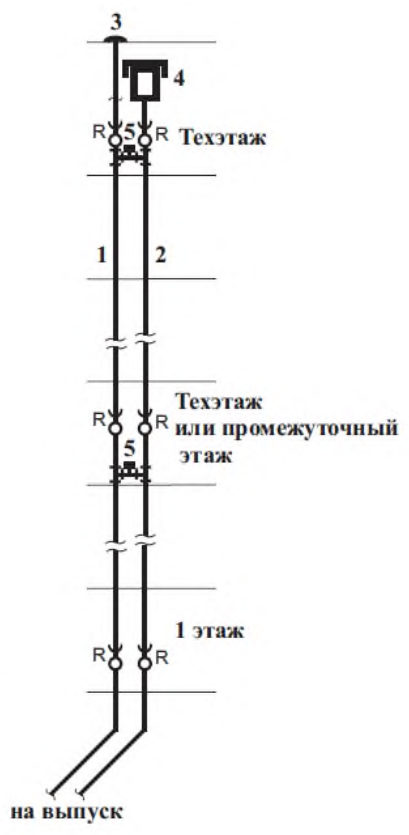

1 - основной водосточный стояк; 2 - резевный водосточный стояк; 3 - водосточная воронка; 4 -автоматический противовакуумный клапан; 5 - перемычка; R - ревизия

Рисунок 11.3 - Схема расположения основного и резервного водосточных стояков с устройством перемычек

При устройстве стояков ливневой канализации из пластиковых материалов их прокладку следует предусматривать в отдельных шахтах с нормируемым пределом огнестойкости.

Испытание стояков водостока выполняют на 1,5 кратный пролив расчетного количества ливневого стока.

12Электроснабжение и электрооборудование

К внешним источникам электроэнергии относят трансформаторные подстанции (сетевые, РТП, ТП), обеспечивающие подачу электроэнергии по кабельным линиям до ГРЩ и ВРУ высотного здания. Трансформаторные подстанции (сетевые, РТП, ТП) также могут быть встроены в высотное здание или его стилобатную часть.

К внутренним источникам электроэнергии относят: автономные дизельные электростанции (ДЭС) или газогенераторные электростанции; источники бесперебойного питания (ИБП); прочие источники.

Расположение ТП должно быть выбрано так, чтобы исключить постоянное пребывание людей в смежных помещениях. Помещения ТП должны быть экранированы от смежных помещений.

Трансформаторы встроенных и пристроенных подстанций высотных зданий должны быть сухими или с негорючим заполнителем .

Примечание - Требования к устройству ДЭС также изложены в [18] и [19].

Размещение ДЭС допускается в подземном помещении высотного здания, с устройством в этом помещении систем автоматического пожаротушения и противодымной защиты.

Помещение ДЭС следует располагать у наружной стены здания, отделяя его от других помещений несгораемой герметичной стеной с пределом огнестойкости не менее 120 мин.

Примечание - Предел огнестойкости конструкции принимают в соответствии с [12].

Хранение запаса топлива объемом более 1 м³ в помещении ДЭС не допускается.

Помещение для хранения запаса топлива должно соответствовать требованиям нормативных документов.

Примечание - Информацию о прекращении подачи основного электроснабжения и переходе на электроснабжение от ДЭС или ИБП следует передавать на автоматизированное рабочее место диспетчера.

Электроснабжение встроенных, в том числе подземных или встроенопристроенных стоянок автомобилей, следует выполнять отдельными линиями от ТП. 12.8 Электроприемники систем электрооборудования высотных зданий по степени обеспечения надежности электроснабжения подразделяют на категории 1 и 2. Примечание - В составе потребителей 1-й категории, по ТЗ или требованиям СТУ, могут быть выделены потребители особой группы 1-й категории (по 12.10). 12.9 К электроприемникам 1-й категории относят электроприемники, обеспечивающие работу оборудования ЦТП, ИТП, АИТ, ЭЦ и насосных станций, систем автоматизации, систем технологического кондиционирования серверных, диспетчерской, лифтов (за исключением пожарных), систему диспетчеризации, охранно-тревожной сигнализации, системы видеонаблюдения, серверное оборудование, щиты гарантированного питания. 12.10 При выделении электроприемников особой группы 1-й категории, к ним необходимо относить: лифты для транспортирования пожарных подразделений; приемные станции и оборудование систем автоматической пожарной сигнализации и систем оповещения и управления эвакуацией людей при пожаре; эвакуационное освещение, освещение площадок для вертолетов или аварийноспасательных кабин; электроприемники системы противодымной защиты; электроприемники систем автоматического пожаротушения и внутреннего противопожарного водопровода; электроприемники систем противодымной вентиляции; электроприемники аварийно-спасательного оборудования и специальной пожарной техники, предусмотренные проектом; электроприемники автоматических противопожарных и противодымных дверей, ворот, штор и т.п. Для электроприемников особой группы 1-й категории по ТЗ на проектирование может быть предусмотрен третий, независимый источник питания, обеспечивающий работу электроприемников в течение 180 мин. Примечание - В качестве независимого источника питания для электроприемников особой группы 1-й категории могут быть использованы ДЭС или ИБП, которые должны включаться автоматически при отключении внешнего питания. 12.11 К электроприемникам 2-й категории относят все остальные электроприемники, не подпадающие под определения электроприемников 1-й категории (12.9) и электроприемников особой группы 1-й категории (12.10). 12.12 Распределительные устройства высотных зданий включают в себя: главные распределительные щиты (ГРЩ); вводно-распределительные устройства (ВРУ); распределительные щиты; этажные распределительные щиты; панели автоматического включения резерва (АВР). 12.13 ГРЩ, как правило, следует размещать в смежном с РТП или ТП помещении (согласно [18]). ГРЩ и ВРУ, как правило, должны быть размещены в специально выделенных помещениях. Допускается размещение ГРЩ и ВРУ в специально выделенных помещениях, расположенных на верхних и верхних технических этажах.

Допускается размещать ГРЩ и ВРУ для электроснабжения разных пожарных отсеков по высоте здания на первом или минус первом подземном уровне в выделенных самостоятельных помещениях с обеспечением нормативного предела огнестойкости транзитных кабельных проходок или шахт и коробов для их прокладки до обслуживаемого пожарного отсека.

100 (300) мА - в поэтажных распределительных щитах; не более 30 мА - в щитах апартаментов (квартир).

Устанавливать УЗО для питания электроприемников систем противопожарной защиты запрещается.

Кабели, прокладываемые открыто, не должны распространять горение при групповой прокладке по категории А (ГОСТ IEC 60332-3-22-2011).

Кабели, прокладываемые открыто, должны быть с низким дымои газовыделением (нг-LS, нг-HF) или должны быть обработаны специальными огнезащитными покрытиями.

Электропроводки для систем противопожарной защиты, прокладываемые замоноличенно, в пустотах строительных конструкций из негорючих материалов или в металлических трубах, обладающих локализационной способностью [20, 14.15], допускается выполнять кабелями или проводами, к которым не предъявляются требования по нераспространению горения.

Примечание - Допускается выполнять эвакуационное освещение светильниками со встроенными источниками питания (аккумуляторами), с ресурсом работы аккумулятора в течение времени, необходимого для полной эвакуации людей, без предъявления требований к огнестойкости питающих их кабелей.

13Системы связи, сигнализации, автоматизации и диспетчеризации

14Мероприятия по обеспечению пожарной безопасности

Требования, отражающие специфику противопожарной защиты конкретного высотного здания, излагают в специальных технических условиях на проектирование противопожарной защиты, в которых должны содержаться мероприятия, компенсирующие отступления от действующих норм повышенными (дополнительными) требованиями по надежности и безопасности.

Требования специальных технических условий на проектирование противопожарной защиты конкретного высотного здания, архитектурные и технические решения, не предусмотренные в настоящем своде правил или других действующих нормативных документах, при необходимости должны подтверждаться расчетами и (или) другими материалами.

СП 253.1325800.2016

В помещении для вентиляционного оборудования систем приточной общеобменной вентиляции одного пожарного отсека, допускается устанавливать вентиляторы приточных противодымных систем при наличии противопожарных нормально-открытых клапанов с пределом огнестойкости ЕI 90 в местах пересечения воздуховодами всех систем общеобменной вентиляции противопожарных преград помещения для вентиляционного оборудования. Предел огнестойкости ограждающих конструкций указанного помещения должен быть не ниже REI 150.

Выбросы от вытяжной противодымной вентиляции следует выполнять со скоростью не менее 20 м/с для исключения попадания дыма в воздухозаборные устройства систем приточной противодымной вентиляции. При проектировании необходимо предусматривать решения, при которых воздухозаборные решетки систем приточной противодымной вентиляции находятся по фасаду здания ниже решеток для удаления продуктов горения системами вытяжной противодымной вентиляции.

При наличии технической возможности, размещение выбросных и воздухозаборных решеток систем противодымной вентиляции следует предусматривать на противоположно расположенных фасадах.

Транзитные воздуховоды, прокладываемые за пределами обслуживаемого пожарного отсека, после пересечений противопожарных преград на границах обслуживаемого пожарного отсека следует проектировать с пределами огнестойкости не менее EI 180.

EI 90 - при нормируемом пределе огнестойкости противопожарной преграды REI 120 и более;

EI 60 - при нормируемом пределе огнестойкости противопожарной преграды REI 60;

EI 30 - при нормируемом пределе огнестойкости противопожарной преграды REI 45 (EI 45).

СП 253.1325800.2016

Для торговых залов и офисных помещений площадью не более 800 м² , при расстоянии от наиболее удаленной части помещения до ближайшего эвакуационного выхода не более 25 м, удаление продуктов горения допускается предусматривать через примыкающие коридоры, холлы, рекреации, атриумы и пассажи.

При определении расчетных параметров систем приточно-вытяжной противодымной вентиляции следует обеспечивать не превышение дисбаланса расходов по притоку и вытяжке более 30% для обслуживаемых (защищаемых) помещений.

Параметры противодымной защиты следует расчитывать с учетом возможности удаления дыма из коридоров или помещений, с выходом непосредственно в незадымляемые лестничные клетки.

Системы вытяжной противодымной вентиляции, предназначенные для удаления продуктов горения из коридоров, холлов, галерей следует проектировать отдельными от систем, предназначенных для удаления продуктов горения из помещений.

Длина коридора (холла, галереи), обслуживаемого одним дымоприемным устройством, должна быть не более 45 м.

Площадь помещения, обслуживаемого одним дымоприемным устройством, следует принимать не более 1000 м² .

EI 180 - для транзитных воздуховодов и шахт за пределами обслуживаемого пожарного отсека;

EI 120 - для вертикальных воздуховодов и шахт в пределах обслуживаемого пожарного отсека; в) дымовые клапаны с автоматически и дистанционно управляемыми приводами (без термоэлементов) с пределами огнестойкости не менее:

EI 60 - для помещений хранения автомобилей и изолированных рамп закрытых стоянок автомобилей;

EI 45 - для помещений с массовым пребыванием людей и для атриумов;

EI 30 - для коридоров, холлов, галерей.

Вентиляторы систем вытяжной противодымной вентиляции допускается размещать на кровле и снаружи зданий с ограждениями для защиты от доступа посторонних лиц. Допускается установка вентиляторов непосредственно в каналах вытяжной противодымной вентиляции при условии обеспечения соответствующих пределов огнестойкости вентиляторов и каналов.

Для удаления газов и дыма после действия автоматических установок газового или порошкового пожаротушения допускается применять системы основной и аварийной вентиляции в сочетании с передвижными (мобильными) вентиляционными установками.

ЕI 180 - для транзитных воздуховодов и шахт за пределами обслуживающего пожарного отсека;

ЕI 120 - для воздуховодов систем, обслуживающих лифты для транспортирования пожарных подразделений;

EI 60 - для этажных воздуховодов систем, обслуживающих тамбуры-шлюзы, изолированные рампы закрытых стоянок автомобилей;

EI 30 - для воздуховодов систем, защищающих лестничные клетки и лифтовые шахты, а также тамбуры-шлюзы надземных уровней.

Пределы огнестойкости противопожарных нормально закрытых клапанов систем приточной противодымной вентиляции должны быть не менее пределов огнестойкости воздуховодов этих систем.

СП 253.1325800.2016 в дистанционном режиме -с пульта круглосуточно дежурной смены специализированного диспетчерского персонала и от кнопок, установленных у эвакуационных выходов с этажей или в пожарных шкафах.

Перечень совместно действующих в пожароопасных ситуациях систем приточной и вытяжной противодымной вентиляции следует составлять исходя из различных мест возможного возникновения пожара, и программировать для системы управления исполнительными механизмами и устройствами противодымной защиты, работающими в автоматическом режиме. Для управления в дистанционном режиме перечень должен быть включен в инструкцию дежурного диспетчера.

Во всех вариантах пожароопасных ситуаций должно быть предусмотрено обязательное отключение систем общеобменной вентиляции и кондиционирования (не применяемых в режиме противодымной защиты) и опережающее включение систем вытяжной противодымной вентиляции относительно момента запуска систем приточной противодымной вентиляции.

Примечание - Порядок и периодичность проведения приемосдаточных и периодических испытаний вентиляционных систем противодымной защиты зданий и сооружений различного назначения следует определять по ГОСТ Р 53300.

(установками), выполненными в соответствии с СП 5.13130, так и совмещенным с АУПТ.

Решение о необходимости устройства АУПТ принимают в соответствии с СП 5.13130 и СТУ.

При этом следует учитывать одновременное действие пожарных кранов, спринклерных и (или) дренчерных установок и завес.

Допускается предусматривать в пожарных отсеках с помещениями общественного назначения применение для внутреннего пожаротушения струй воды с расходом 2,5 л/с при условии устройства стояков, обеспечивающих подачу струй воды с расходом 5 л/с. При этом общий расход воды должен составлять не менее 40 л/c.

Пожарные краны необходимо комплектовать ручными перекрывными пожарными стволами с возможностью изменения угла распыла от компактной струи до распыленной.

Расход воды и число струй на внутреннее пожаротушение в общественных, общественных административного назначения и административно-бытовых зданиях высотой свыше 50 м и объемом до 50 000 м³ следует принимать не менее 40 л/с, из которых от пожарных кранов - 4 струи по 2,5 л/с каждая и 30 л/с на пожарный стояк.

Расход воды и число струй на внутреннее пожаротушение в общественных, общественных административного назначения и административно-бытовых зданиях высотой свыше 50 м и объемом свыше 50 000 м³ следует принимать не менее 50 л/с, из которых от пожарных кранов - 8 струй по 2,5 л/с каждая и 30 л/с на пожарный стояк.

Пожарные стояки предназначены для применения пожарными подразделениями при тушении возможных пожаров. Пожарные стояки обеспечивают водой самостоятельные насосные станции и прокладывают в тамбурах-шлюзах 1-го типа перед незадымляемыми лестничными клетками типа Н1 (Н2) или в тамбурах-шлюзах 1го типа перед лифтами с режимом работы «транспортирования пожарных подразделений».

Примечание - Пожарный стояк - это кольцевой трубопровод с установленными на нем на каждом этаже двумя патрубками диаметром 66 мм с вентилями и соединительными головками для подключения пожарных рукавов и стволов пожарными подразделениями.

Давление у соединительных головок должно быть не менее 20 м водяного столба и не более 50 м водяного столба. Соединительные головки должны быть расположены в нишах имеющих двери с внутренними замками, закрываемыми на ключ.

Соединительные головки, выведенные наружу здания, следует располагать в местах, удобных для подъезда пожарных автомобилей и обозначенных световыми указателями и пиктограммами, выполненными по ГОСТ Р 12.4.026.

Размещение оросителей должно обеспечивать защиту оконных проемов (при необходимости).

АУПТ следует выполнять зонами, разделенными по вертикали. В каждом пожарном отсеке должны быть предусмотрены самостоятельные коммуникации, приборы и узлы управления установок водяного пожаротушения.

15Мероприятия по обеспечению санитарно-гигиенических экологических требований

Выбросы загрязняющих веществ от стоянок автомобилей и автономных источников теплоснабжения должны расчитывать с учетом технических характеристик оборудования.

Примечание - К внутренним источникам шума относят: инженерное оборудование, АИТ или ЭЦ, размещенные на крыше, системы кондиционирования и т.п.

АПриложение А. (рекомендуемое)

Параметры внутреннего воздуха помещений зданий

А.1 Значения параметров внутреннего воздуха высотных жилых, гостиничных и общественных зданий следует принимать при меньших значениях оптимальных температур внутреннего воздуха, указанных в таблицах А.1 и А 2 настоящего приложения, в соответствии с ГОСТ 30494 и СанПиН 2.1.2.2645, для систем кондиционирования воздуха температуры следует принимать в пределах оптимальных норм согласно таблицам А.1 и А 2 настоящего приложения.

Таблица А.1 - Оптимальные значения параметров внутреннего воздуха для жилых и гостиничных зданий

Таблица А.2 -Оптимальные значения параметров внутреннего воздуха общественных зданий

А.2 В помещениях, обслуживаемых системами лучистого отопления или охлаждения с панелями в потолке, следует проверять допустимую температуру поверхности панелей из условия ограничения облученности головы человека. Тепловой поток в этом случае qr h , Вт/м² , при соблюдении теплового комфорта, должен удовлетворять условию

А.3 Допустимые параметры внутреннего воздуха помещений жилых, гостиничных и общественных зданий следует принимать по таблице А.3.

А.4 Допустимые параметры внутреннего воздуха по таблице А.3 в помещениях квартир и номерах гостиниц необходимо поддерживать при нахождении в них людей; в офисах - в рабочее время.

Для экономии энергии допускается снижение температуры внутреннего воздуха до 16 o C при длительном (более одних суток) отсутствии людей в помещениях квартир или незанятых номерах гостиниц, а также офисах - во внерабочее время.

Таблица А.3 -Допустимые параметры внутреннего воздуха жилых, гостиничных и общественных зданий

Окончание таблицы А.3

БПриложение Б (рекомендуемое). Параметры воздухообмена

Б.1 Параметры расхода наружного воздуха распространяются на помещения жилых, гостиничных и общественных зданий, если концентрация вредных веществ в наружном (атмосферном) воздухе не превышает предельно допустимые концентрации (ПДК) в воздухе населенных мест.

Значения ПДК загрязняющих веществ, наиболее часто присутствующих в атмосферном воздухе, приведены в таблице Б.1.

Если уровень загрязнения наружного воздуха превышает значения, приведенные в таблице Б.1, необходимо предусматривать его очистку.

В случаях, когда существующие технологии очистки не позволяют обеспечивать требуемую чистоту наружного воздуха, допускается кратковременное (например, в часы пик на автодорогах) уменьшение поступления наружного воздуха.

Таблица Б.1 Предельно допустимые концентрации загрязняющих веществ в воздухе населенных пунктов

Б.2 Расход наружного воздуха в жилых и гостиничных помещениях следует принимать по бóльшему расходу приточного или вытяжного воздуха, удаляемого наружу системами вытяжной вентиляции и технологическим оборудованием, с учетом нормируемого дисбаланса, но не менее расхода воздуха приведенного в таблице Б.2. Воздухообмен для помещений общественного назначения принимают по приложению М СП 60.13330.2012. По заданию на проектирование допускается принимать большие расходы воздуха.

Таблица Б.2 - Минимальный воздухообмен для жилых и гостиничных помещений

Окончание таблицы Б.2

Таблица В.1

ВПриложение В. (справочное)

Нормы расхода воды потребителями

Примечания

• 1 Нормы расхода воды установлены для основных потребителей и включают в себя все дополнительные расходы (обслуживающим персоналом, душевыми для обслуживающего персонала, посетителями, на уборку помещений и т.п.)
• 2 Потребление воды на приготовление пищи на предприятиях общественного питания надлежит учитывать дополнительно.
• 3 Для водопотребителей зданий и помещений, не указанных в настоящей таблице, нормы расхода воды следует принимать по настоящей таблице для потребителей, аналогичных по характеру водопотребления.
• 4 При оборудовании ХВС зданий или сооружений смывными кранами вместо смывных бачков, расход воды санитарно-техническим прибором следует принимать q 0 c = 1,4 л/с, общий расход воды q 0 tot зданиями и сооружениями следует определять по СП 30.13330.
• 5 На предприятиях общественного питания число реализуемых блюд в час следует определять по формуле

где n - число посадочных мест; m - число посадок, принимаемое для столовых и кафе равным 2; для клубов и ресторанов - 1,5. На предприятиях общественного питания, где приготовление пищи не предусмотрено (буфеты, бары, бутербродные и т.п.), нормы расхода воды следует принимать как разницу между нормами на предприятиях, приготовляющих и реализующих пищу в обеденном зале и продающих на дом.

ГПриложение Г. (справочное)

Расходы воды и стоков санитарными приборами

Таблица Г.1 - Расходы воды и стоков санитарными приборами

Окончание таблицы Г.1

Таблица Д.1

ДПриложение Д (справочное). Расходы воды на внутреннее пожаротушение

ЕПриложение Е (справочное). Номенклатура систем связи, сигнализации, автоматизации и диспетчеризации

Функциональные грунты различного назначения, входящие в состав высотных зданий, оснащаются системами, приведенными в таблице Е.1.

Таблица Е.1 - Номенклатура систем

Продолжение таблицы Е.1

Продолжение таблицы Е.1

Окончание таблицы Е.1

сигналов оповещения Управления государственного пожарного надзора о чрезвычайных ситуациях.

2) Для систем жизнеобеспечения и безопасности зданий, для других технологических целей (по заданию на проектирование).

• 3) В общеобразовательных учреждениях.
• 4) Для служб эксплуатации и безопасности зданий, для других технологических целей по заданию на проектирование.
• 5) При наличии источников опасных газов.

6) Система, интегрированная в автоматизированный комплекс управления системами активной противопожарной защиты (СП 5.13130).

• 7) При залах и сценах.
• 8) В электротехнических помещениях, библиотеках с фондами 500 тыс. ед. хранения и более и т.п. (СП 5.13130).
• 9) В четырех и пятизвездочных гостиницах.
• 10) В школах и библиотеках.
• 11) В библиотеках и Интернет-кафе.
• 12) При наличии залов для проведения конференций.
• 13) При наличии залов международного совещательного уровня.

Библиография

1. [1] Постановление Правительства РФ от 16 февраля 2008 года № 87 «О составе разделов проектной документации и требованиях к их содержанию»
2. [2] Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»
3. [3] Федеральный закон от 10 января 2002 г. № 7-ФЗ «Об охране окружающей среды»
4. [4] Федеральный закон от 30 марта 1999 г. № 52-ФЗ «О санитарноэпидемиологическом благополучии населения»
5. [5] ГН 2.1.6.1338-03 Гигиенические нормативы. Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест
6. [6] СП 41-101-95 Проектирование тепловых пунктов
7. [7] Федеральный закон от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации»
8. [8] Постановление Правительства РФ от 29 октября 2010 года № 870 «Об утверждении технического регламента о безопасности сетей газораспределения и газопотребления»
9. [9] ОНД-86 Методика расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий
10. [10] ПУЭ «Правила устройства электроустановок . Издание 7»
11. [11] СП 41-104-2000 Проектирование автономных источников теплоснабжения
12. [12] Федеральный закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
13. [13] ПБ 09-592-03 Правила устройства и безопасной эксплуатации холодильных систем
14. [14] Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением». Утверждены Федеральной службой по экологическому, технологическому и атомному надзору, приказ от 25 марта 2014 года № 116
15. [15] СН 2.2.4/2.1.8.562-96 Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки.
16. [16] СП 40-102-2000 Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования
17. [17] СП 40-107-2003 Проектирование, монтаж и эксплуатация систем внутренней канализации из полипропиленовых труб
18. [18] СП 31-110-2003 Проектирование и монтаж электроустановок жилых и общественных зданий
19. [19] НТПД-90 Нормы технологического проектирования дизельных электростанций. Утверждены Минэнерго СССР. Протокол от 13 июля 1990 г. № 38
20. [20] РД 34.21.122-87 Инструкция по устройству молниезащиты зданий и сооружений. Утверждена Главтехуправлением Минэнерго СССР 12 октября 1987г.
21. [21] СО-153-34.21.122-2003 Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций Введены в действие с 30 июня 2003 г.
22. [22] Федеральный закон от 10 июля 2012 г. № 117-ФЗ «О внесении изменений в Федеральный закон «Технический регламент о требованиях пожарной безопасности»
