СП 426.1325800.2020 «Конструкции фасадные светопрозрачные зданий и сооружений. П»

Введение

Настоящий свод правил разработан в целях обеспечения соблюдения требований Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений». Кроме того, применение настоящего свода правил обеспечивает соблюдение федеральных законов от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», от 23 ноября 2009 г. № 261-Ф3 «Об энергосбережении и о повышении энергоэффективности и о внесении изменений в отдельные законодательные акты Российской Федерации». Настоящий свод правил содержит требования по проектированию светопрозрачных ограждающих конструкций.

Пересмотр свода правил разработан авторским коллективом: НИИСФ РААСН (д-р техн. наук И.Л. Шубин , канд. техн. наук А.В. Спиридонов ), Союз Стекольных Предприятий ( С.В. Секин ), АО «Институт стекла» (канд. техн. наук А.Г. Чесноков, О.А. Емельянова , канд. техн. наук О.А. Гладушко, Е.А. Черемхина, С.А. Чесноков ), АО «Эй Джи Си Флэт Глас Клин» (канд. хим. наук М.И. Смирнов ), ООО «Империя» ( А.В. Митяев ), АО «РСК» ( А.В. Мокеева ) при участии АО «ЦНИИПромзданий» ( К.В. Авдеев, канд. техн. наук К.Г. Вахрушев) в разделах 1-5.

1Область применения

• легкосбрасываемых фасадных конструкций;
• светопрозрачных конструкций с заполнением из мембран и поликарбоната.

2Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 4.224-83 Система показателей качества продукции. Строительство. Материалы и изделия полимерные строительные герметизирующие и уплотняющие. Номенклатура показателей

ГОСТ 9.005-72 Единая система защиты от коррозии и старения. Металлы, сплавы, металлические и неметаллические неорганические покрытия. Допустимые и недопустимые контакты с металлами и неметаллами

• ГОСТ 12.1.033-81 Система стандартов безопасности труда. Пожарная безопасность. Термины и определения
• ГОСТ 111-2014 Стекло листовое бесцветное. Технические условия
• ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки
• ГОСТ 5533-2013 Стекло узорчатое. Технические условия
• ГОСТ 7481-2013 Стекло армированное. Технические условия
• ГОСТ 9272-2017 Блоки стеклянные пустотелые. Технические условия
• ГОСТ 9900-2013 Стекло и изделия из него. Методы определения механических свойств. Определение модуля упругости при поперечном статическом изгибе

ГОСТ 10134.0-2017 Стекло и изделия из него. Методы определения химической стойкости. Общие требования

ГОСТ 10134.1-2017 Стекло и изделия из него. Методы определения химической стойкости. Определение водостойкости при 98 °С

КОНСТРУКЦИИ ОГРАЖДАЮЩИЕ СВЕТОПРОЗРАЧНЫЕ ЗДАНИЙ И СООРУЖЕНИЙ

Правила проектирования

The translucent enclosing structures of buildings and structures. Design rules

ГОСТ 10134.2-2017 Стекло и изделия из него. Методы определения химической стойкости. Определение кислотостойкости ГОСТ 10134.3-2017 Стекло и изделия из него. Методы определения химической стойкости. Определение щелочестойкости ГОСТ 11067-2013 Стекло и изделия из него. Методы определения механических свойств. Определение ударной вязкости ГОСТ 11103-2018 Стекло неорганическое и стеклокристаллические материалы. Метод определения термостойкости ГОСТ 17716-2014 Зеркала. Общие технические условия ГОСТ 20403-75 Резина. Метод определения твердости в международных единицах (от 30 до 100 IRHD) ГОСТ 22233-2018 Профили прессованные из алюминиевых сплавов для ограждающих конструкций. Технические условия ГОСТ 24866-2014 Стеклопакеты клееные. Технические условия ГОСТ 25535-2013 Стекло и изделия из него. Методы определения термостойкости ГОСТ 25621-83 Материалы и изделия полимерные строительные герметизирующие и уплотняющие. Классификация и общие технические требования ГОСТ 26302-93 Стекло. Методы определения коэффициентов направленного пропускания и отражения света ГОСТ 26602.3-2016 Блоки оконные и дверные. Метод определения звукоизоляции ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения ГОСТ 27772-2015 Прокат для строительных стальных конструкций. Общие технические условия ГОСТ 28778-90 Болты самоанкерующиеся распорные для строительства. Технические условия ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть ГОСТ 30247.0-94 Конструкции строительные. Методы испытаний на огнестойкость. Общие требования ГОСТ 30247.1-94 (ИСО 834-75) Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции ГОСТ 30698-2014 Стекло закаленное. Технические условия ГОСТ 30733-2014 Стекло с низкоэмиссионным твердым покрытием. Технические условия ГОСТ 30778-2001 Прокладки уплотняющие из эластомерных материалов для оконных и дверных блоков. Технические условия ГОСТ 30779-2014 Стеклопакеты клееные. Метод оценки долговечности ГОСТ 30826-2014 Стекло многослойное. Технические условия ГОСТ 30971-2012 Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия ГОСТ 30972-2002 Заготовки и детали деревянные клееные для оконных и дверных блоков. Технические условия ГОСТ 31364-2014 Стекло с низкоэмиссионным мягким покрытием. Технические условия ГОСТ 31462-2011 Блоки оконные защитные. Общие технические условия ГОСТ 32278-2013 Стекло и изделия из него. Методы определения оптических характеристик. Определение цветовых координат

ГОСТ 32280-2013 Стекло и изделия из него. Методы определения механических свойств. Определение стойкости к статической нагрузке

ГОСТ 32281.1-2013 (EN 1288-1:2000) Стекло и изделия из него. Определение прочности на изгиб. Основные принципы проведения испытаний

ГОСТ 32281.2-2013 (EN 1288-2:2000) Стекло и изделия из него. Определение прочности на изгиб. Испытание двойным соосным кольцом на плоских образцах с большими площадями испытываемых поверхностей

ГОСТ 32281.3-2013 (EN 1288-3:2000) Стекло и изделия из него. Определение прочности на изгиб. Испытание на образце, опирающемся на две точки (четыре точки изгиба)

ГОСТ 32281.5-2013 (EN 1288-5:2000) Стекло и изделия из него. Определение прочности на изгиб. Испытание двойным соосным кольцом на плоских образцах с небольшими площадями испытываемых поверхностей

ГОСТ 32298-2013 (EN 12603:2002) Стекло и изделия из него. Порядок определения критерия согласия и доверительных интервалов по распределению Вейбулла для значений прочности стекла

ГОСТ 32357-2013 Стекло и изделия из него. Метод испытания кипячением (температуростойкость)

ГОСТ 32360-2013 Стекло матированное. Технические условия

ГОСТ 32361-2013 Стекло и изделия из него. Пороки. Термины и определения

ГОСТ 32530-2013 Стекло и изделия из него. Маркировка, упаковка, транспортирование, хранение

ГОСТ 32539-2013 Стекло и изделия из него. Термины и определения

ГОСТ 32559-2013 Стекло с лакокрасочным покрытием. Технические условия

ГОСТ 32562.1-2013 (EN 1096-1:2012) Стекло с покрытием. Классификация

ГОСТ 32562.2-2013 (EN 1096-2:2012) Стекло с покрытием. Методы испытаний для покрытий классов А, В, S

ГОСТ 32562.3-2013 (EN 1096-3:2012) Стекло с покрытием. Методы испытаний для покрытий классов С и D

ГОСТ 32562.4-2013 (EN 1096-4:2004) Стекло с покрытием. Правила приемки ГОСТ 32563-2013 Стекло с полимерными пленками. Технические условия

ГОСТ 32564.1-2013 (ISO 16936-1:2005) Стекло и изделия из него. Метод испытания на стойкость к удару шаром

ГОСТ 32564.2-2013 (ISO 16936-2:2005) Стекло и изделия из него. Метод испытания на стойкость к удару топором и молотком

ГОСТ 32566-2013 Стекло и изделия из него. Метод испытаний на пулестойкость ГОСТ 32996-2014 Стекло и изделия из него. Методы испытаний на стойкость к климатическим воздействиям. Испытание на морозостойкость

ГОСТ 32997-2014 Стекло листовое, окрашенное в массе. Общие технические условия

ГОСТ 32998.4-2014 Стеклопакеты клееные. Методы определения физических характеристик герметизирующих слоев

ГОСТ 32999-2014 Стекло и изделия из него. Метод испытания на стойкость к соляному туману

ГОСТ 33000-2014 Стекло и изделия из него. Метод испытания на огнестойкость

• ГОСТ 33001-2014 Стекло и изделия из него. Методы определения механических свойств. Испытание на стойкость к истиранию

ГОСТ 33002-2014 Стекло и изделия из него. Методы определения механических свойств. Испытания на характер разрушения

ГОСТ 33003-2014 Стекло и изделия из него. Методы определения оптических

искажений

ГОСТ 33004-2014 Стекло и изделия из него. Характеристики. Термины и определения

ГОСТ 33017-2014 Стекло с солнцезащитным или декоративным твердым покрытием. Технические условия ГОСТ 33079-2014 Конструкции фасадные светопрозрачные навесные. Классификация. Термины и определения ГОСТ 33080-2014 Конструкции деревянные. Классы прочности конструкционных пиломатериалов и методы их определения ГОСТ 33086-2014 Стекло с солнцезащитным или декоративным мягким покрытием. Технические условия ГОСТ 33087-2014 Стекло термоупрочненное. Технические условия ГОСТ 33088-2014 Стекло и изделия из него. Метод испытания на влагостойкость ГОСТ 33089-2014 Стекло и изделия из него. Метод испытания на стойкость к ультрафиолетовому излучению ГОСТ 33090-2014 (ISO 16940:2008) Стекло и изделия из него. Метод определения звукоизолирующей способности ГОСТ 33559-2015 Стекло и изделия из него. Метод испытания на стойкость к удару мягким телом ГОСТ 33560-2015 Стекло и изделия из него. Требования безопасности при обращении со стеклом ГОСТ 33561-2015 Стекло и изделия из него. Указания по эксплуатации ГОСТ 33575-2015 Стекло с самоочищающимся покрытием. Технические условия ГОСТ 33792-2016 Конструкции фасадные светопрозрачные. Методы определения воздухо- и водопроницаемости ГОСТ 33793-2016 Конструкции фасадные светопрозрачные. Методы определения сопротивления ветровой нагрузке ГОСТ 33891-2016 Стекло закаленное эмалированное (стемалит). Технические условия ГОСТ EN 410-2014 Стекло и изделия из него. Методы определения оптических характеристик. Определение световых и солнечных характеристик ГОСТ EN 572-1-2016 Стекло натрий-кальций-силикатное. Основные характеристики ГОСТ EN 572-7-2017 Стекло профильное. Технические требования ГОСТ EN 673-2016 Стекло и изделия из него. Методы определения тепловых характеристик. Метод расчета сопротивления теплопередаче ГОСТ EN 674-2016 Стекло и изделия из него. Методы определения тепловых характеристик. Определение сопротивления теплопередаче методом защищенной горячей пластины ГОСТ EN 675-2014 Стекло и изделия из него. Методы определения тепловых характеристик. Определение сопротивления теплопередаче методом измерения теплового потока ГОСТ EN 1748-1-1-2016 Стекло боросиликатное. Технические требования ГОСТ EN 1748-2-1-2016 Стеклокерамика. Технические требования ГОСТ EN 12600-2015 Стекло и изделия из него. Метод испытания на стойкость к удару двойной шиной ГОСТ EN 12758-2015 Стекло и изделия из него. Показатели звукоизоляции ГОСТ EN 12898-2014 Стекло и изделия из него. Методы определения тепловых характеристик. Определение коэффициента эмиссии ГОСТ EN 13541-2013 Стекло и изделия из него. Метод испытания на стойкость к воздействию взрыва

ГОСТ EN 14178-1-2016 Стекло щелочноземельное силикатное. Технические требования

ГОСТ EN 14179-1-2015 Стекло закаленное термовыдержанное. Технические требования

ГОСТ EN 14321-1-2015 Стекло закаленное щелочноземельное силикатное. Технические требования

ГОСТ EN 15683-1-2017 Стекло закаленное профильное. Технические требования ГОСТ ISO 11479-2-2017 Стекло с покрытием. Остекление фасадов. Общие требования к оценке цвета

ГОСТ ISO 11485-1-2016 Стекло моллированное. Термины и определения

ГОСТ ISO 11485-2-2016 Стекло моллированное. Технические требования

ГОСТ ISO 11485-3-2016 Стекло моллированное. Закаленное и многослойное стекло. Технические требования

ГОСТ ISO 14438-2014 Стекло и изделия из него. Определение значения энергетического баланса. Метод расчета

ГОСТ ISO 16932-2014 Стекло и изделия из него. Защитное остекление, стойкое к воздействию бурь. Метод испытания и классификация

ГОСТ Р 51112-97 Средства защитные банковские. Требования по пулестойкости и методы испытаний

ГОСТ Р 53308-2009 Конструкции строительные. Светопрозрачные ограждающие конструкции и заполнения проемов. Метод испытаний на огнестойкость

ГОСТ Р 54858-2011 Конструкции фасадные светопрозрачные. Метод определения приведенного сопротивления теплопередаче

ГОСТ Р 56728-2015 Здания и сооружения. Методика определения ветровых нагрузок на ограждающие конструкции

ГОСТ Р 56769-2015 (ИСО 717-1:2013) Здания и сооружения. Оценка звукоизоляции воздушного шума

ГОСТ Р 56926-2016 Конструкции оконные и балконные различного функционального назначения для жилых зданий. Общие технические условия

ГОСТ Р 57787-2017 Крепления анкерные для строительства. Термины и определения. Классификация

ГОСТ Р ИСО 10140-1-2012 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 1. Правила испытаний строительных изделий определенного вида

ГОСТ Р ИСО 10140-2-2012 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 2. Измерение звукоизоляции воздушного шума

ГОСТ Р ИСО 10140-3-2012 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 3. Измерение звукоизоляции ударного шума

ГОСТ Р ИСО 10140-4-2012 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 4. Методы и условия измерений

ГОСТ Р ЕН 1363-2-2014 Конструкции строительные. Испытания на огнестойкость. Альтернативные и дополнительные методы

СП 1.13130.2020 Системы противопожарной защиты. Эвакуационные пути и выходы

• СП 2.13130.2020 Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты
• СП 4.13130.2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям (с изменением № 1)
• СП 14.13330.2018 «СНиП II-7-81* Строительство в сейсмических районах» (с изменением № 1)
• СП 16.13330.2017 «СНиП II-23-81* Стальные конструкции» (с изменениями № 1, № 2)
• СП 17.13330.2017 «СНиП II-26-76 Кровли» (с изменением № 1)
• СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия» (с изменениями № 1, № 2)
• СП 28.13330.2017 «СНиП 2.03.11-85 Защита строительных конструкций от коррозии» (с изменениями № 1, № 2)
• СП 50.13330.2012 «СНиП 23-02-2003 Тепловая защита зданий» (с изменением № 1)
• СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума» (с изменением № 1)
• СП 52.13330.2016 «СНиП 23-05-95* Естественное и искусственное освещение» (с изменением № 1)
• СП 54.13330.2016 «СНиП 31-01-2003 Здания жилые многоквартирные» (с изменениями № 1, № 2, № 3)
• СП 64.13330.2017 «СНиП II-25-80 Деревянные конструкции» (с изменениями № 1, № 2)
• СП 118.13330.2012 «СНиП 31-06-2009 Общественные здания и сооружения» (с изменениями № 1, № 2, № 3, № 4)
• СП 128.13330.2016 «СНиП 2.03.06-85 Алюминиевые конструкции»
• СП 131.13330.2018 «СНиП 23-01-99* Строительная климатология»
• СП 230.1325800.2015 Конструкции ограждающие зданий. Характеристики теплотехнических неоднородностей (с изменением № 1)
• СП 260.1325800.2016 Конструкции стальные тонкостенные из холодногнутых оцинкованных профилей и гофрированных листов. Правила проектирования (с изменением № 1)
• СП 267.1325800.2016 Здания и комплексы высотные. Правила проектирования
• СП 275.1325800.2016 Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции
• СП 363.1325800.2017 Покрытия светопрозрачные и фонари зданий и сооружений. Правила проектирования
• СП 367.1325800.2017 Здания жилые и общественные. Правила проектирования естественного и совмещенного освещения
• СанПиН 2.2.1/2.1.1.1076-01 Гигиенические требования к инсоляции и солнцезащите помещений жилых и общественных зданий и территорий

СанПиН 2.2.1/2.1.1.1278-03 Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий

• СН 2.2.4/2.1.8.562-96 Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки
• Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3Термины и определения

В настоящем своде правил применены термины по [1], [2], [3], [4], ГОСТ 12.1.033, ГОСТ 32361, ГОСТ 32539, ГОСТ 33004, ГОСТ 33079, ГОСТ ISO 11485-1, ГОСТ Р 56926, СП 17.13330, СП 50.13330, СП 54.13330, СП 51.13330, СП 118.13330, СП 128.13330, ГОСТ Р 56769, ГОСТ Р 57787, а также следующие термины с соответствующими определениями:

3.1декоративная крышка

Линейный элемент, расположенный снаружи СПК, закрепленный на прижимную планку и выполняющий архитектурно-декоративную функцию.

3.2заполнение (остекление)

Светопрозрачные и непрозрачные элементы из стекла, отделяющие одно помещение здания от наружной среды или другого помещения и закрепленные к каркасу СПК. Примечание - Заполнение может включать открывающиеся и неоткрывающиеся части/элементы.

3.3каркас светопрозрачных конструкций

Конструкция, воспринимающая нагрузки и воздействия, действующие на СПК, и передающая их на несущую конструкцию здания.

3.4клей-герметик

Эластичная полимерная композиция, используемая в СПК с клеевым типом крепления остекления и обеспечивающая передачу нагрузки от остекления на каркас (функцию крепежного элемента).

3.5конструкция ограждающая светопрозрачная; СПК

Ненесущая конструкция, состоящая из каркаса, крепежных элементов, уплотнителей и светопрозрачного и (или) непрозрачного остекления. Примечание - СПК может включать открывающиеся и неоткрывающиеся части/элементы.

3.6конструкция фасадная светопрозрачная; КФС

Наружная ненесущая стена, состоящая из каркаса, крепежных элементов, уплотнителей и светопрозрачного и (или) непрозрачного остекления.

3.7кронштейн

Элемент СПК, предназначенный для крепления других элементов СПК к конструкциям зданий и сооружений.

3.8остекление строительных конструкций

Применение стекла и изделий из него в строительных конструкциях.

3.9прижимная планка

Линейный элемент каркаса СПК, предназначенный для крепления соседних элементов остекления по их краям снаружи и представляющий собой профилированную пластину с уплотнителем, закрепляемую к элементам каркаса с помощью метизов.

3.10ригель

Горизонтальный элемент каркаса СПК.

3.11система отвода воды

Конструктивные мероприятия, исключающие накопление влаги во внутренних полостях СПК и проникновение ее в помещение, а также обеспечивающие контролируемое или самотечное водоотведение.

3.12стойка

Вертикальный элемент каркаса СПК.

3.13температурная деформация СПК

Деформация элементов каркаса СПК и заполнения, включая открывающиеся элементы, обусловленная действием на конструкцию перепада температуры воздуха.

3.14термовставка

Элемент конструкции комбинированного профиля каркаса СПК, обладающий меньшей, чем материал профиля, теплопроводностью.

3.15уплотнитель

Профиль, обеспечивающий плотное сопряжение профиля и остекления открывающихся и неподвижных частей СПК, выполненный из эластичного полимерного материала с заданной формой поперечного сечения или формируемый герметиками.

3.16штапик

Линейный элемент каркаса СПК, предназначенный для механического крепления одного края остекления изнутри или снаружи и представляющий собой профиль с уплотнителем, закрепляемый к элементам каркаса с помощью предварительной упругой деформации (защелкивания) и (или) с помощью метизов.

3.17эксплуатационный диапазон СПК

Максимальные и минимальные значения температурно-климатических воздействий на СПК (температуры и влажности воздуха, скорости ветра, давления), при которых определены теплотехнические характеристики СПК (приведенное сопротивление теплопередаче, температура на внутренней поверхности конструкции, воздухопроницаемость).

4Общие положения

• механическая прочность и устойчивость;
• безопасность в эксплуатации (предотвращение травм осколками стекла, падения через светопрозрачную конструкцию);
• защита от несанкционированного проникновения;
• взрывостойкость и взрывоустойчивость (защита от террористических атак), а также безопасность при взрыве;
• пулестойкость (стойкость к выстрелам из огнестрельного оружия);
• защита от поражающих факторов пожара, огнестойкость и стойкость к внешнему огню;
• безопасность в случае природных и техногенных чрезвычайных ситуаций;
• выполнение санитарно-гигиенических и экологических требований;
• защита от шума;
• безопасность воздействия на окружающую среду.

• пропускание света и (или) солнечной энергии;
• теплозащитные характеристики;
• звукоизолирующая способность;
• воздухопроницаемость;
• водонепроницаемость;
• безопасность при эксплуатации;
• стойкость к ударам;
• пулестойкость;
• взрывостойкость;
• огнестойкость;
• оптические искажения наблюдаемого сквозь остекление вида.

При необходимости применяются и другие характеристики в соответствии с требованиями к зданиям и сооружениям, где планируется использование СПК.

• общий коэффициент пропускания света, коэффициент направленного пропускания света, общий коэффициент пропускания солнечной энергии (солнечный фактор);
• углы, под которыми видны оптические искажения;
• приведенное сопротивление теплопередаче, температура на внутренней поверхности конструкции;
• эквивалентный и максимальный уровни внешнего (в том числе транспортного) шума в соответствии с СП 51.13330;
• массовая или объемная воздухопроницаемость;
• перепад давления воздуха на СПК при сквозном проникновении воды в процессе орошения наружной поверхности;
• классы стойкости к ударам, безопасности при эксплуатации (ударам мягким телом), к взлому, к воздействию стрелкового оружия, к взрывам, к огню по ГОСТ 30826.

Допускается использовать элементы СПК с меньшим расчетным сроком службы при условии возможности их замены. Необходимые указания и соответствующие технические решения должны быть внесены в проектную документацию и указания по эксплуатации.

Примечание - Другие виды стекол и изделий из них могут применяться, если соответствуют требованиям нормативных документов, перечисленных в разделе 2 настоящего свода правил.

Основные опасные факторы при эксплуатации и рекомендации по их предупреждению приведены в приложении А ГОСТ 33560-2015.

5Проектирование СПК

6Требования к светопрозрачному заполнению СПК

7Противопожарные требования

8Испытания СПК

СПК, выполненным из негорючих материалов (НГ) по ГОСТ 30244, следует присваивать класс пожарной опасности К0, при этом наличие резиновых уплотнителей в составе СПК и наличие тонкослойного лакокрасочного покрытия на поверхности алюминиевых и (или) стальных профилей каркасов СПК можно не учитывать.

АПриложение А. Рекомендуемые этапы при проектировании СПК

А.1Исходные данные

Основными исходными данными для проектирования СПК должны быть:

• определение категории проектируемого объекта;
• назначение и расположение здания;
• назначение помещения, для которого проектируется остекление;
• требуемые показатели остекления;
• условия окружающей среды;
• конструкция каркаса СПК;
• способы крепления остекления в каркасе;
• нагрузки, испытываемые остеклением;
• требования безопасности;
• характеристики материалов остекления;
• предельно допустимые значения параметров остекления.

А.2 Анализ месторасположения объекта (климат, роза ветров, сейсмичность, интенсивность солнечного излучения, атмосферное давление, акустические воздействия и т.д.).

А.3 Анализ назначения объекта с указанием возможности массового пребывания людей, вероятности противоправных действий и т.д.

А.4 Анализ проектируемой внешней формы СПК. Предварительная классификация, определение типов поверхностей, образующих конструкцию, выявление и формализация их линий пересечения. Определение геометрических размеров. Предварительный выбор типа светопрозрачного заполнения. Определение требований к внешнему виду остекления (цвет, зеркальность, состояние поверхности и т.д.) и элементам каркаса СПК (тип и цвет покрытия, конфигурация сечений и т.д.).

А.5 Анализ объемно-планировочного решения объекта, особенностей площадки строительства и требований к технологии монтажа СПК.

А.6 Анализ назначения помещений, где планируется использование СПК.

А.7 Анализ требований к естественной освещенности помещений, расположенных за СПК. Выбор типа стекол или выполнения конструктивных солнцезащитных мероприятий.

А.8 Анализ требований к теплотехническим характеристикам СПК и остекления, предварительный теплотехнический расчет светопрозрачной ограждающей конструкции.

А.9 Анализ требований к звукоизоляции и определение необходимости применения звукоизолирующих стекол.

А.10 Определение и анализ нагрузок и воздействий на СПК. Выявление расчетных случаев распределения нагрузок на конструкции; зон и характеристик возможных воздействий.

А.11 Определение необходимости применения многослойных или упрочненных стекол.

А.12 Определение необходимости применения изделий из стекла, обладающих защитными функциями (безопасных при эксплуатации, ударостойких, взрывостойких, огнестойких, пулестойких, антибактериальных и т.д.). Определение требуемого класса защиты.

В общем случае основными этапами проектирования остекления являются:

• подготовка архитектурного решения;
• формирование общего перечня требований к остеклению;
• выбор конструкции остекления.

А.13 Проектирование варианта СПК, отвечающего требованиям А.6-А.12.

А.14 Анализ пригодности существующего строительного основания при реконструкции здания или сооружения к восприятию нагрузок от СПК. Определение нагрузок, действующих на строительные конструкции. Подбор и расчет системы крепления СПК к строительным конструкциям.

А.15 Уточнение по результатам расчетов конструктивной схемы СПК. Определение конструктивных параметров элементов каркаса, узлов опирания и элементов остекления.

А.16 Разработка раздела 4 проектной документации «Конструктивные и объемно-планировочные решения», относящегося к СПК.

А.17 Выполнение окончательных светотехнических, теплотехнических, прочностных и прочих расчетов конструкции. При необходимости проведение испытаний конструкций или их фрагментов, повторное выполнение этапов А.2А.16.

А.18 В проектной документации на СПК для общественных и уникальных следует отражать:

• элементы СПК и их количество, которые необходимо иметь в запасе для срочной замены разрушенных или поврежденных элементов;
• период времени, в течение которого следует проводить замену поврежденных элементов (в течение суток, трех суток, в плановом порядке);
• оборудование, которое необходимо иметь для срочной замены разрушенных или поврежденных элементов;
• состав и порядок работ по замене разрушенных или поврежденных элементов.

А.19 В состав положений проектной документации по эксплуатации зданий и сооружений необходимо включать требования к обслуживанию СПК.

Схемы несущего каркаса светопрозрачных ограждающих конструкций

а

Приложение Б (по ГОСТ 33079)

а на относе от каркаса здания б в

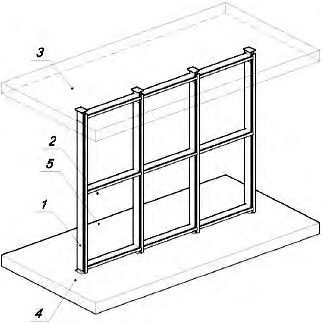

• между дисками перекрытия в

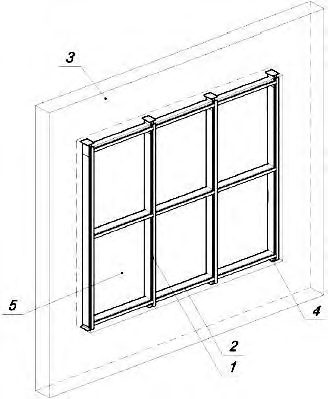

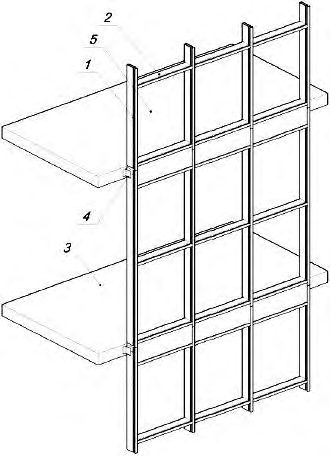

1 - стойка; 2 - ригель; 3 - конструкции каркаса здания; 4 - кронштейн крепления; 5 -заполнение

Рисунок Б.1 - Стоечно-ригельная конструкция

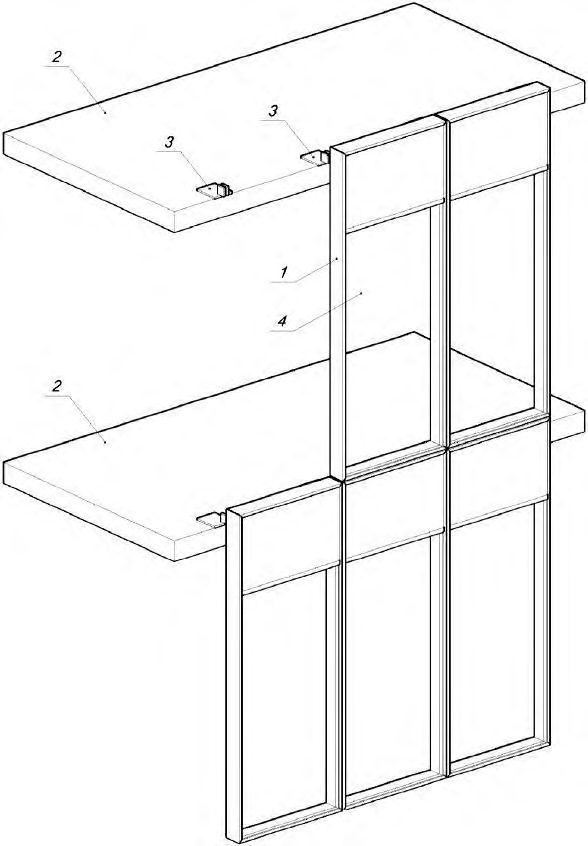

1 - силовая рама; 2 - конструкции каркаса здания; 3 - кронштейн крепления; 4 -заполнение

Рисунок Б.2 - Модульная конструкция

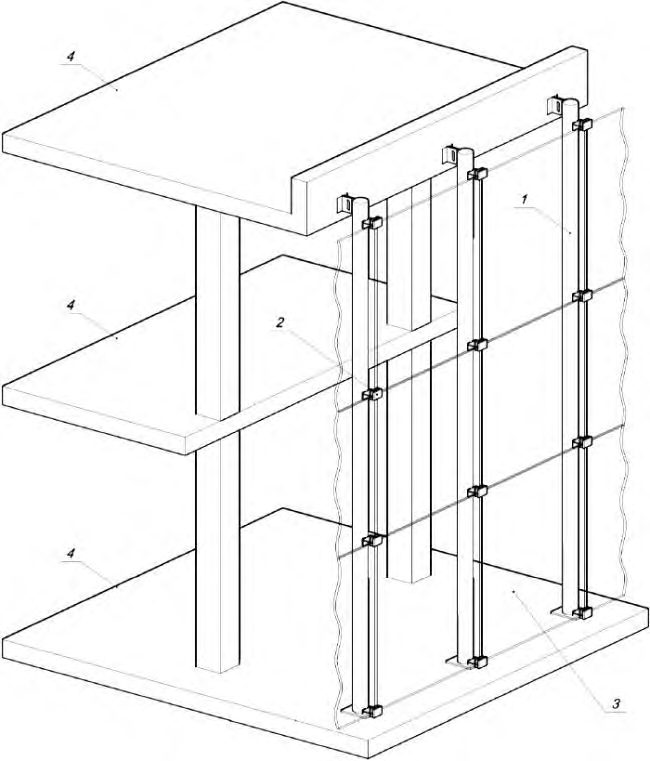

1 - каркас фахверка; 2 - зажим; 3 - заполнение; 4 - конструкции каркаса здания

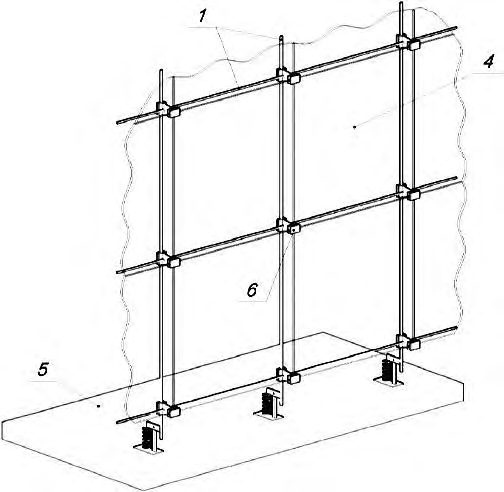

Рисунок Б.3 - Фахверковая конструкция а а - вантовая конструкция на тросах

б

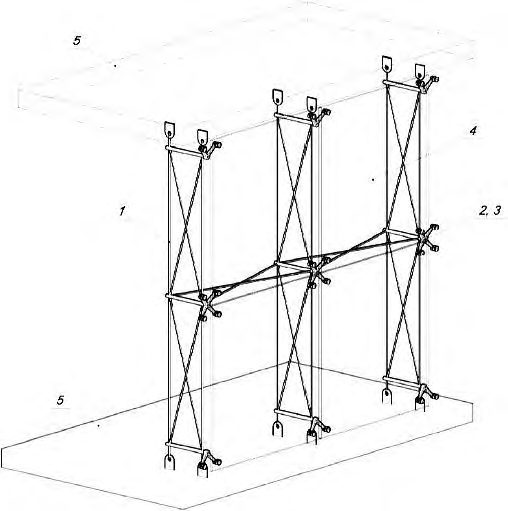

б - вантовая конструкция из стержней

1 - вантовый силовой каркас; 2 - базовый кронштейн; 3 - болтовая опора; 4 -заполнение; 5 - конструкции каркаса здания; 6 - зажим

Рисунок Б.4 -Вантовая конструкция

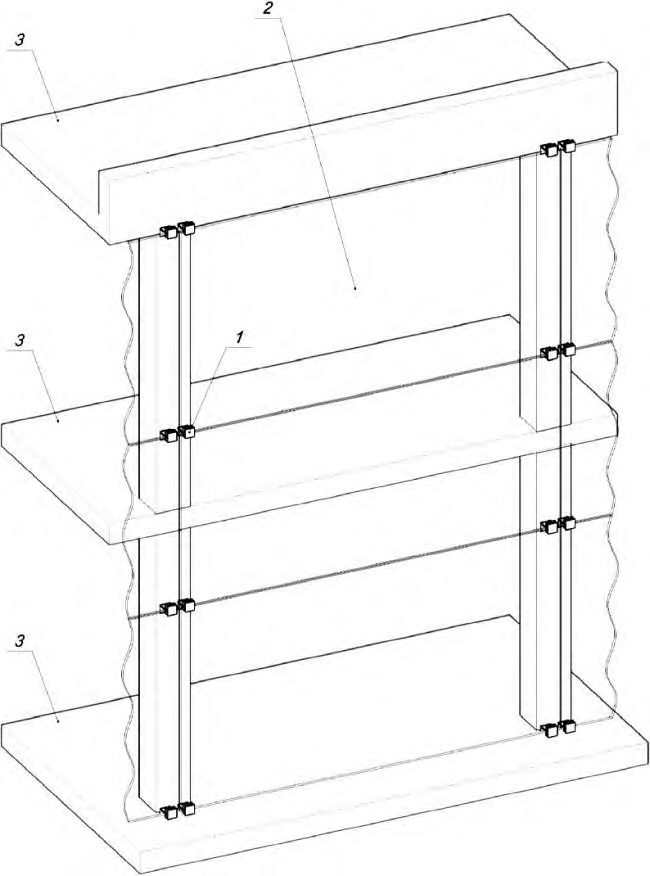

1 - зажим; 2 - заполнение; 3 - конструкции каркаса здания

Рисунок Б.5 - Бескаркасная конструкция

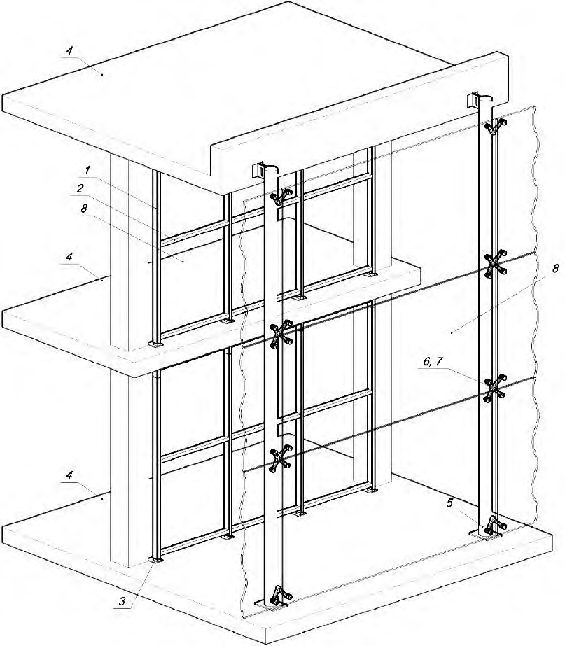

1 - стойка; 2 - ригель; 3 - кронштейн крепления; 4 - конструкции каркаса здания; 5 -каркас фахверка; 6 - базовый кронштейн; 7 - болтовая опора; 8 - заполнение

Рисунок Б.6 - Комбинированная конструкция (стоечно-ригельная конструкция и фахверковая конструкция)

ВПриложение В. Рекомендации к определению требований к безопасному остеклению объектов с массовым пребыванием людей

ГПриложение Г. Перечень классификационных групп зданий, при проектировании которых рекомендуется использовать защитное остекление

Г.1 По функциональному назначению зданий:

• здания, имеющие общегосударственную и историческую ценность и объекты, приравненные к ним;
• наземные и внутренние сооружения метрополитена (включая торговые и иные сооружения), здания железнодорожных комплексов, речных и морских вокзалов, аэровокзалов, имеющих остекленные витрины, окна и т.п., с внутренней или внешней стороны которых образуются массовые скопления людей в любое время суток и любой продолжительности, а также отделения связи;
• торговые центры, многофункциональные комплексы, предприятия торговли, автосалоны, рестораны, кафе, бары, казино, театры, кинотеатры, спортивные залы, гостиницы, закрытые плавательные бассейны и т.п., в особенности оснащенные остекленными поверхностями, выходящими в места массового пребывания людей в любое время суток и любой продолжительности, а также здания дошкольных образовательных и общеобразовательных организаций, организаций дополнительного образования;
• торговые павильоны и торговые сооружения оптовой и розничной торговли продуктовых и вещевых рынков, а также аналогичные сооружения в подземных и надземных (надводных) переходах, особенно в исторической (центральной) части города и иных местах массового пребывания людей в любое время суток и любой продолжительности, и объекты, приравненные к ним;
• здания профессиональных образовательных организаций и образовательных организаций высшего образования, поликлиник, больниц и других медицинских организаций, совершение террористических актов рядом с которыми считается достаточно вероятным, а также офисные здания.

Г.2 По месту и характеру расположения объектов на территории города:

• характеризуются массовым пребыванием граждан и находятся в местах скопления населения;
• расположены на многолюдных улицах и площадях;
• находятся вблизи транспортно-пересадочных узлов, станций метрополитена, зданий железнодорожных комплексов, речных и морских вокзалов, аэровокзалов, спортивных сооружений, мест массового пребывания и отдыха граждан.

Г.3 По наличию и характеру остекления зданий:

• объект имеет остекление, которое по своим размерам и расположению может представлять опасность для населения в результате разрушения и разлета осколков при техногенных и природных катаклизмах, актах вандализма, взрывах, террористических актах и других чрезвычайных ситуациях.

Г.4 Необходимость применения защитного остекления определяется в задании на проектирование.

ДПриложение Д. Рекомендации по проектированию взрывостойкого остекления

• Д.1 Взрывостойким является остекление, которое не разрушается под действием взрывной волны и не пропускает ударную волну на другую сторону.
• Д.2 Классификация взрывостойких стекол приведена в ГОСТ 30826, испытания таких стекол проводятся по ГОСТ EN 13541.
• Д.3 Взрывостойкое остекление применяют в зданиях и сооружениях с массовым скоплением людей для защиты от террористических актов. Класс взрывостойкости определяется категорией объекта, требованиями нормативных документов, конкретными параметрами опасности и возможностями проведения террористического акта. Минимально необходимый класс взрывостойкости определяется путем оценки соответствующих рисков в соответствии с таблицами Д.1 и Д.2.
• Д.4 В качестве взрывостойких могут использоваться многослойные стекла по ГОСТ 30826 и стекла с пленками по ГОСТ 32563 в зависимости от требуемого класса взрывостойкости.
• Д.5 Справочные значения некоторых взрывотехнических характеристик приведены в таблицах Д.1 и Д.2.

Таблица Д.1 Критическое избыточное давление ВУВ для некоторых объектов

Таблица Д.2 Коэффициенты увеличения удельного импульса фазы сжатия и фазы разряжения ВУВ от площади СПК

ЕПриложение Е. Рекомендации по проектированию огнестойких

светопрозрачных конструкций

Е.1 Требования огнестойкости СПК определяются по приложению В.

Огнестойкие СПК изготавливаются с применением стеклопакетов по ГОСТ 24866, огнестойких многослойных стекол по ГОСТ 30826 и (или) огнестойких закаленных стекол по ГОСТ EN 14179-1 (допускается по ГОСТ 30698) и должны быть испытаны по ГОСТ 33000.

Е.2 Огнестойкая СПК должна обеспечивать выполнение требований [1], [5], СП 1.13130, СП 2.13130, СП 4.13130, ГОСТ Р 53308.

Е.3 Класс огнестойкости стекол для путей эвакуации и защиты от внешнего огня должен быть подтвержден испытаниями по нормативным документам.

Испытания огнестойкости стекла не освобождают производителя от необходимости предоставления документов на конструкцию СПК в сборе с подтверждением ее огнестойкости результатами испытаний по ГОСТ 30247.1, ГОСТ Р 53308 или иным разрешенным законодательством способом.

При определении предела огнестойкости стекла/стеклопакета/СПК следует учитывать вероятную сторону огневого воздействия.

Для стекол (стеклопакетов) и СПК, предполагаемых к применению в составе наружных ограждающих конструкций, при установленной вероятности огневого воздействии на конструкции снаружи, следует проводить испытания по ГОСТ 33000 при огневом воздействии со стороны, обращенной при эксплуатации в помещение, по стандартному температурному режиму (ГОСТ 30247.0) и с наружной стороны по наружному температурному режиму по ГОСТ Р ЕН 1363-2.

Размер светопрозрачных сегментов (не менее одного сегмента) остекления в конструкции образца при испытании должен быть не менее размера сегментов, предполагаемых к применению на объекте строительства.

Е.4 При применении в фасадном остеклении огнестойких стеклопакетов, содержащих в своем составе монолитные огнестойкие закаленные стекла, допускается применять такие стекла с любой стороны, но рекомендуется такие стекла устанавливать в качестве наружного стекла или подтверждать огнестойкость непосредственно используемой конфигурации стеклопакета испытанием по ГОСТ 33000.

Е.5 Многослойные огнестойкие стекла, используемые в наружном остеклении (в фасадных и оконных конструкциях), рекомендуется устанавливать в качестве внутреннего стекла (со стороны, обращенной при эксплуатации в помещение). Такие стекла должны быть рассчитаны на эксплуатационную температуру, возникающую в конструкциях, а также должны быть стойкими к ультрафиолетовому излучению (или иметь возможность установки производителем стекла дополнительного защитного слоя от ультрафиолетового излучения в составе стекла и (или) применяемого стеклопакета).

Е.6 При использовании огнестойких стекол (стеклопакетов) и проверке подтверждающих огнестойкость стекла (стеклопакетов) документов рекомендуется обращать внимание на расположение стекла в конструкции, а именно - на сторону, в направлении которой возможно огневое воздействие, и учитывать условия огневого воздействия на конструкцию, отмеченное в представленной документации, подтверждающей требуемый предел огнестойкости.

Е.7 Каркасы огнестойких СПК следует изготавливать из профилей, обеспечивающих устойчивость конструкции в условиях огневого воздействия в течение времени, нормируемого для установленной конструкции.

Для изготовления каркасов огнестойких СПК, для которых требуется обеспечение теплоизолирующей способности (I), следует использовать термоизолированные профили с терморазрывами или перфорацией, а для конструкций с требуемым временем сохранения теплоизолирующей способности (I) 30 и более мин, следует применять профили с термокомпенсационными водонасыщенными наполнителями камер.

Рекомендуется для изготовления каркасов огнестойких СПК использовать специально разработанные для таких конструкций профильные системы.

Е.8 Узлы крепления огнестойкой СПК должны обеспечивать устойчивость конструкции в проектном положении в течение времени, нормируемого по огнестойкости для установленной конструкции.

Е.9 При проектировании ограждающих СПК, предполагаемых к применению в горизонтальном положении и (или) с уклоном 30 о и менее относительно горизонтали, следует учитывать воздействие возможных нагрузок на конструкцию.

Е.10 Видимая ширина монтажных зазоров по периметру огнестойких СПК должны составлять от 5 до 30 мм.

Е.11 Монтажные зазоры по периметру огнестойких СПК и стыки примыкания СПК к прочим конструкциям рекомендуется заполнять огнестойкой монтажной пеной, негорючим минераловатным утеплителем на основе волокон каменных пород с температурой плавления не менее 1000 о С и (или) строительным раствором на цементном или гипсовом вяжущем, ограниченным нащельниками, откосами или иными элементами, предотвращающими выпадение материала заполнения из зазоров.

Пределы огнестойкости узлов примыкания СПК к другим конструкциям не должны снижать пределы огнестойкости этих конструкций.

ЖПриложение Ж. Рекомендации по проектированию СПК с пулестойким остеклением

Ж.1 Для защиты людей и материальных ценностей в зданиях или помещениях, относительно которых могут быть предприняты попытки терактов или противоправных действий, связанных с угрозой жизни людей или сохранности материальных ценностей, в СПК следует применять пулестойкие стекла по ГОСТ 30826 или стеклопакеты по ГОСТ 24866 с пулестойкими стеклами, установленные в пулестойкий каркас по ГОСТ Р 51112.

Ж.2 СПК с пулестойким стеклом допускается устанавливать на объектах любого назначения при возможной угрозе вооруженного нападения на персонал или посетителей данных объектов. Класс защиты выбирают, исходя из складывающейся криминогенной обстановки, оценки рисков и категории защищаемого объекта с учетом требований нормативных документов.

Ж.3 СПК с пулестойким стеклом необходимо защищать объекты или их отдельные помещения согласно требованиям нормативных документов и (или) в задании на проектирование, в зависимости от категории объекта, в том числе:

• места выдачи денег в кассах крупных организаций, предприятий, учреждений;
• пункты обмена валюты;
• рабочие места кассиров банков, работающих в операционных залах;
• рабочие места операторов автозаправочных станций;
• внутренние посты охраны в банках, ювелирных магазинах, тирах;
• рабочие места сотрудников дежурных частей органов внутренних дел.
• Ж.4 При установке СПК с пулестойкими стеклами внутри помещений необходимо соблюдать следующие требования:
• пулестойкое стекло в сочетании с защитными панелями должно устанавливаться так, чтобы верхний край его находился на высоте не менее 2 м от уровня пола. Оставшийся просвет до потолка должен закрываться многослойным (пулестойким) стеклом, металлическими панелями или решеткой, обеспечивающими защиту от перелезания, проброса предметов, угрозы оружием, рикошета;
• любое окно в защищаемой зоне должно быть закрыто пулестойким стеклом класса защиты не менее класса защиты СПК, установленной внутри помещения.
• Ж.5 Необходимость применения СПК с пулестойкими стеклами и классом защиты должна быть согласована на этапе подготовки задания на проектирование.

Ж.6 Класс защиты СПК по пулестойкости определяется на этапе проектирования в зависимости от категории объекта, степени потенциальной криминогенной угрозы и требований заказчика.

Ж.7 Класс защиты по пулестойкости применяемых в СПК стекол должен быть подтвержден испытаниями по ГОСТ 32566 и соответствовать классу защиты по пулестойкости применяемых элементов каркаса СПК, подтвержденному испытаниями по ГОСТ Р 51112 для исключения возможности прострела сквозь элементы каркаса.

СП 426.1325800.2020

ИПриложение И. Рекомендации по проектированию шумозащитного остекления

• И.1 Необходимость применения шумозащитного остекления определяется на этапе подготовки задания на проектирование.
• И.2 Шумозащитное остекление рекомендуется применять в фасадах зданий, расположенных вблизи аэропортов, вокзалов, морских и речных портов, железных и шоссейных дорог, производств с повышенным акустическим излучением.
• И.3 Шумозащитное остекление рекомендуется применять во внутренних перегородках зданий, чтобы отделить помещения с источниками шума от остальных помещений.
• И.4 Требуемые индексы звукоизоляции определяются на этапе проектирования СПК в зависимости от характеристик источников шума и требуемого уровня звуковой нагрузки в защищаемом помещении.
• И.5 В качестве шумозащитного остекления могут применяться стеклопакеты по ГОСТ 24866 и многослойные стекла по ГОСТ 30826.
• И.6 Индексы звукоизоляции шумозащитного остекления должны быть подтверждены испытаниями по ГОСТ 26602.3, ГОСТ 33090, ГОСТ Р 56769, ГОСТ EN 12758.

КПриложение К. Рекомендации по проектированию ударостойкого остекления

• К.1 Необходимость применения ударостойкого остекления определяется на этапе разработки задания на проектирование.
• К.2 Ударостойкое остекление рекомендуется применять в витринах и внутренних перегородках зданий, где могут быть случайные удары по стеклу или проявления вандализма.
• К.3 Правила применения ударостойкого остекления в окнах и дверях приведены в ГОСТ 31462.
• К.4 В качестве ударостойкого остекления могут применяться стеклопакеты по ГОСТ 24866, многослойные стекла по ГОСТ 30826 и стекла с полимерными пленками по ГОСТ 32563 в зависимости от требований к СПК.
• К.5 Класс ударостойкости остекления должен быть подтвержден испытаниями по ГОСТ 32564.1.

ЛПриложение Л. Рекомендации по проектированию взломостойкого остекления

• Л.1 Необходимость применения взломостойкого остекления определяется на этапе разработки задания на проектирование.
• Л.2 Взломостойкое остекление рекомендуется применять в витринах и внутренних перегородках зданий, где необходимо защитить персонал и материальные ценности от проникновения посторонних.
• Л.3 В качестве взломостойкого остекления могут применяться стеклопакеты по ГОСТ 24866 и многослойные стекла по ГОСТ 30826 в зависимости от требований к СПК.
• Л.4 Класс взломостойкости остекления должен быть подтвержден испытаниями по ГОСТ 32564.2.

МПриложение М. Рекомендации по проектированию остекления со специальными требованиями

• М.1 Кроме общих требований к остеклению СПК по прочности, энергоэффективности и звукоизоляции к нему могут применяться другие требования, в том числе:
• необходимость электроподогрева;
• антибактериальные свойства;
• защита от электромагнитного излучения;
• способность к самоочищению;
• наличие в стеклах встроенных фотогальванических элементов;
• использование стекол с жидкокристаллической пленкой переменной прозрачности.

М.2 Перед проектированием остекления должен быть составлен общий перечень всех требований к СПК, чтобы в единой конструкции за счет использования разных видов стекол и комплектующих материалов было возможно обеспечить выполнение всех требований, включая необходимые методики испытаний.

• М.3 Каждое требование к СПК, предъявляемое в задании на проектирование, должно быть детализировано с указанием конкретных необходимых характеристик и методов их испытаний или ссылок на нормативные документы, где они приведены.

НПриложение Н. Обработка края листов стекла и края отверстий для применения в СПК. Требования к отверстиям в стекле

Н.1 При проектировании остекления СПК должен быть указан вид обработки края стекла и края отверстий в нем, который указывают в проектной документации или договоре на поставку стекла, в зависимости от требований к внешнему виду, назначения и расположения фасада, требований к его прочности и безопасности.

Н.2 При использовании в СПК однослойного закаленного по ГОСТ 30698, ГОСТ 33891, ГОСТ EN 14179-1 или ГОСТ ISO 11485-3, термоупрочненного по ГОСТ 33087 или химически упрочненного стекла могут быть использованы виды обработки их края и краев отверстий в них, указанные в ГОСТ 30698.

Н.3 При использовании в СПК многослойного стекла по ГОСТ 30826 или ГОСТ ISO 11485-3 могут быть использованы виды обработки его края и краев отверстий в нем, указанные в ГОСТ 30826. Виды обработки края многослойного стекла и краев отверстий в нем указывают в проектной документации или договоре на изготовление (поставку) стекла.

• Н.4 При использовании в СПК многослойного стекла по ГОСТ 30826 минимальная толщина полимерного слоя должна быть:
• при изготовлении многослойного стекла из ранее полированных отдельно незакаленных стекол - 0,38 мм (один слой);
• при изготовлении многослойного стекла путем совместного полирования незакаленных стекол - 0,76 мм (два слоя);
• при изготовлении многослойного стекла из закаленных стекол - 0,76 мм (два слоя).
• Н.5 Зенковка отверстий производится в стекле толщиной от 4 мм до 19 мм, под углом 45°, на глубину не более 1/2 толщины стекла.
• Н.6 Кромка внутреннего выреза или отверстия, произведенного путем фрезерования, является шлифованной.
• Н.7 Все виды механической обработки стекла производятся до его закалки.
• Н.8 Во всех несущих строительных конструкциях из стекла, в которых есть необходимость производить отверстие для крепления, допускается применять только закаленные или термоупрочненные стекла.
• Н.9 Допускается применять заливку торцов (краев) многослойного стекла по ГОСТ 30826 или ГОСТ ISO 11485-3 и отверстий в нем герметизирующим материалом по действующим нормативным документам и соответствующим санитарноэпидемиологическим заключениям. Применение герметизирующего материала должно быть согласовано с производителем полимерной пленки, использованной в многослойном стекле, и производителем стекла с покрытием, если оно применено в многослойном стекле. При этом в конструкторской документации указывают вид герметизирующего материала, толщину его слоя на торце или в отверстии и размеры выхода на плоскости наружных стекол.
• Н.10 При использовании в стеклянном фасаде стеклопакетов по ГОСТ 24866 обработка торцов и краев отверстий в листах стекла, входящих в стеклопакет, должна отвечать перечисленным выше требованиям.

Н.11 Стекло для СПК может изготавливаться с различными отверстиями в зависимости от способа, формы и размеров креплений.

• Н.12 Диаметр отверстий или минимальный размер некруглых отверстий, выполняемых в стекле, должен быть не менее чем номинальная толщина стекла.

Н.13 Расположение отверстий в стекле должно соответствовать требованиям стандартов на применяемое стекло. Если в стандарте на стекло нет требований к отверстиям, то следует руководствоваться ГОСТ 30698.

Библиография

1. [1] Федеральный закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
2. [2] Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»
3. [3] Федеральный закон от 28 ноября 2011 г. № 337-ФЗ «О внесении изменений в Градостроительный кодекс Российской Федерации и отдельные законодательные акты Российской Федерации»
4. [4] Федеральный закон от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации»
5. [5] ТР ЕАЭС 043/2017 Технический регламент Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»
6. [6] СН 481-75 Инструкция по проектированию, монтажу и эксплуатации стеклопакетов
7. [7] Постановление Правительства Российской Федерации от 16 февраля 2008 г. № 87 «О составе разделов проектной документации и требованиях к их содержанию»
